1 Schemat konfiguracji injektora Zawór zwrotny injektora króciec 9 mm Zawór zwrotny injektora króciec 9 mm Wejście chemii Regulator ST-161 niebieski Zawór zwrotny injektora 1/4 GZ Wejście powietrza Regulator EXTREME dozujący chemię Regulator ST-161 szary Nr katalogowy injektora Wejście chemii Wejście sprężonego powietrza Wyposażenie standardowe - dyszki dozowania chemii dyszki dozowania chemii 1

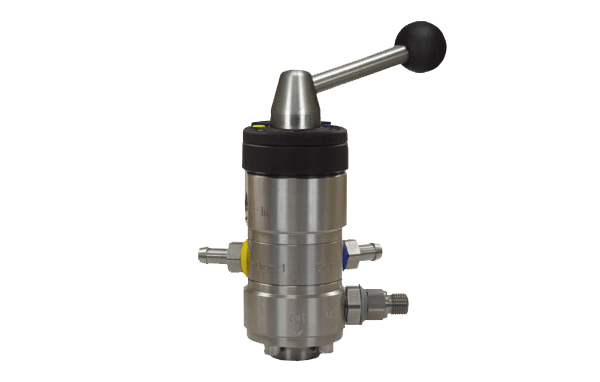

2 Satelita / injektor ST zakres pracy: 3,5-350 bar - temperatura wody: max. 100 C - przepływ: do 80 l/min. idealny dla przemysłu spożywczego stal nierdzewna wykonany w całości ze stali nierdzewnej elementy ruchome utwardzane metodą PVD zaprojektowany z uwzględnieniem najwyższych wymagań higieny w zakładach spożywczych zaawansowany technologicznie w kompaktowej konstrukcji łatwa i intuicyjna obsługa - jedna dźwignia służąca do przełączania pomiędzy trybem pianowania i spłukiwania elementy wykonane z tworzywa dopuszczonego do kontaktu z żywnością wg normy 1935/2004/EG dostępny w 3 opcjach systemu regulacji stężenia chemii: 1) regulacja płynna pokrętłem 2) regulacja przy pomocy dysz 3) regulacja płynna o wysokiej dokładności przystosowana do pracy z agresywną chemią generuje bardzo gęstą i obfitą pianę już przy niskim stężeniu chemii na wejściu sprężonego powietrza zastosowano regulator ze stali nierdzewnej (opcja) pozwalający bardzo precyzyjnie ustawić właściwe ciśnienie sprężonego powietrza podwójny zawór zwrotny na wejściu sprężonego powietrza wysoka jakość wykonania zapewniająca bezawaryjną pracę do satelity proponujemy szeroki zestaw akcesoriów 2

3 Satelita / injektor ST Proponowane akcesoria mm Wąż do chemii z filtrem 50 mm mm mm Nypel 1:2 : 1/2 Podkładka metal-guma 500 bar INOX, 1/2 wys. 42 mm Wąż podłączeniowy 0,3 m Mocowanie ścienne Dyszki dozowania chemii Zawór zwrotny ST

4 Satelita / injektor ST zakres pracy: 3,5-350 bar - temperatura wody: max. 100 C - przepływ: do 80 l/min. idealny dla przemysłu spożywczego stal nierdzewna możliwość naprzemiennego pobierania dwóch chemii, które nie mieszają się ze sobą w trakcie calego procesu wykonany w całości ze stali nierdzewnej elementy ruchome utwardzane metodą PVD zaprojektowany z uwzględnieniem najwyższych wymagań higieny w zakładach spożywczych zaawansowany technologicznie w kompaktowej konstrukcji łatwa i intuicyjna obsługa - jedna dźwignia do przełączania pomiędzy trybem pianowania, spłukiwania i dezynfekcji elementy wykonane z tworzywa dopuszczonego do kontaktu z żywnością wg normy 1935/2004/EG dostępny w 3 opcjach systemu regulacji stężenia chemii: 1) regulacja płynna pokrętłem 2) regulacja przy pomocy dysz 3) regulacja płynna o wysokiej dokładności przystosowana do pracy z agresywną chemią generuje bardzo gęstą i obfitą pianę już przy niskim stężeniu chemii opcjonalny regulator sprężonego powietrza ze stali nierdzewnej pozwalający bardzo precyzyjnie ustawić właściwe ciśnienie pracy podwójny zawór zwrotny na wejściu sprężonego powietrza wysoka jakość wykonania zapewniająca bezawaryjną pracę do satelity proponujemy szeroki zestaw akcesoriów 4

5 Satelita / injektor ST-164 3/8 GW : 1/2 GW 3/8 GW : 1/2 GW Mocowanie ścienne W komplecie z satelitami / injektorami: wężyk do chemii, mocowanie i dodatkowy zawór zwrotny. Proponowane akcesoria na wejściu i wyjściu wody z satelity Stal nierdzewna 304 Gwint Średnica 1/ mm mm mm mm Wąż do chemii z filtrem Stal nierdzewna 316 Gwint Średnica 1/2 12 Nypel 1:2 : 1/ Podkładka metal-guma Dysze do kryzowania Wąż podłączeniowy 0,3 m 500 bar wys. 42 mm INOX, 1/
