Dział II SIWZ SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA DLA CZĘŚCI 1-12

Transkrypt

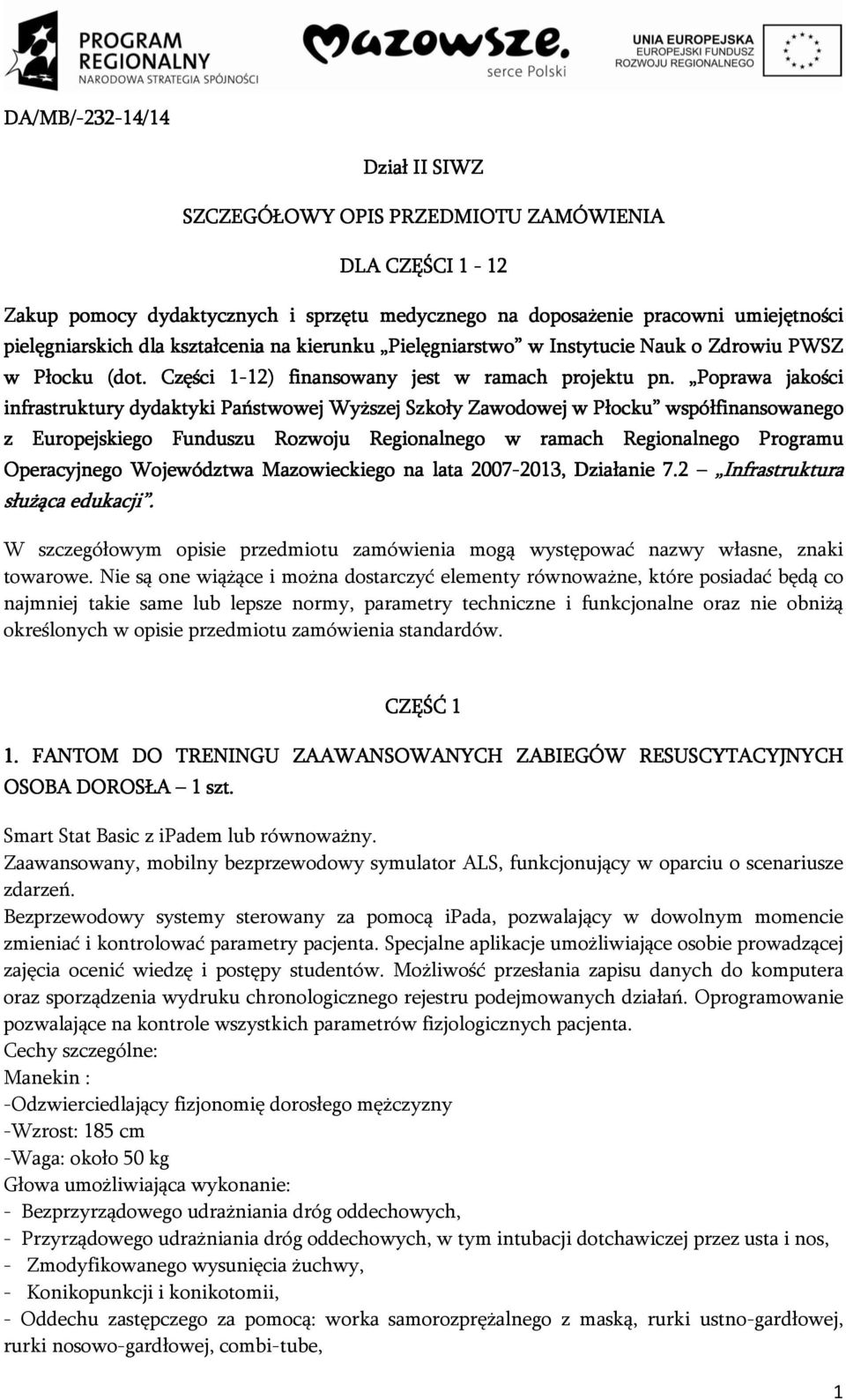

1 DA/MB/ /14 Dział II SIWZ SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA DLA CZĘŚCI 1-12 Zakup pomocy dydaktycznych i sprzętu medycznego na doposażenie pracowni umiejętności pielęgniarskich dla kształcenia na kierunku Pielęgniarstwo w Instytucie Nauk o Zdrowiu PWSZ w Płocku (dot. Części 1-12) 1 12) finansowany jest w ramach projektu pn. Poprawa jakości infrastruktury dydaktyki Państwowej Wyższej Szkoły Zawodowej w Płocku współfinansowanego z Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego Programu P Operacyjnego Województwa Mazowieckiego na lata , 2013, Działanie 7.2 Infrastruktura służąca edukacji. W szczegółowym opisie przedmiotu zamówienia mogą występować nazwy własne, znaki towarowe. Nie są one wiążące i można dostarczyć elementy równoważne, które posiadać będą co najmniej takie same lub lepsze normy, parametry techniczne i funkcjonalne oraz nie obniżą określonych w opisie przedmiotu zamówienia standardów. CZĘŚĆ 1 1. FANTOM DO TRENINGU ZAAWANSOWANYCH ZABIEGÓW RESUSCYTACYJNYCH OSOBA DOROSŁA 1 szt. Smart Stat Basic z ipadem lub równoważny. Zaawansowany, mobilny bezprzewodowy symulator ALS, funkcjonujący w oparciu o scenariusze zdarzeń. Bezprzewodowy systemy sterowany za pomocą ipada, pozwalający w dowolnym momencie zmieniać i kontrolować parametry pacjenta. Specjalne aplikacje umożliwiające osobie prowadzącej zajęcia ocenić wiedzę i postępy studentów. Możliwość przesłania zapisu danych do komputera oraz sporządzenia wydruku chronologicznego rejestru podejmowanych działań. Oprogramowanie pozwalające na kontrole wszystkich parametrów fizjologicznych pacjenta. Cechy szczególne: Manekin : -Odzwierciedlający fizjonomię dorosłego mężczyzny -Wzrost: 185 cm -Waga: około 50 kg Głowa umożliwiająca wykonanie: - Bezprzyrządowego udrażniania dróg oddechowych, - Przyrządowego udrażniania dróg oddechowych, w tym intubacji dotchawiczej przez usta i nos, - Zmodyfikowanego wysunięcia żuchwy, - Konikopunkcji i konikotomii, - Oddechu zastępczego za pomocą: worka samorozprężalnego z maską, rurki ustno-gardłowej, rurki nosowo-gardłowej, combi-tube, 1

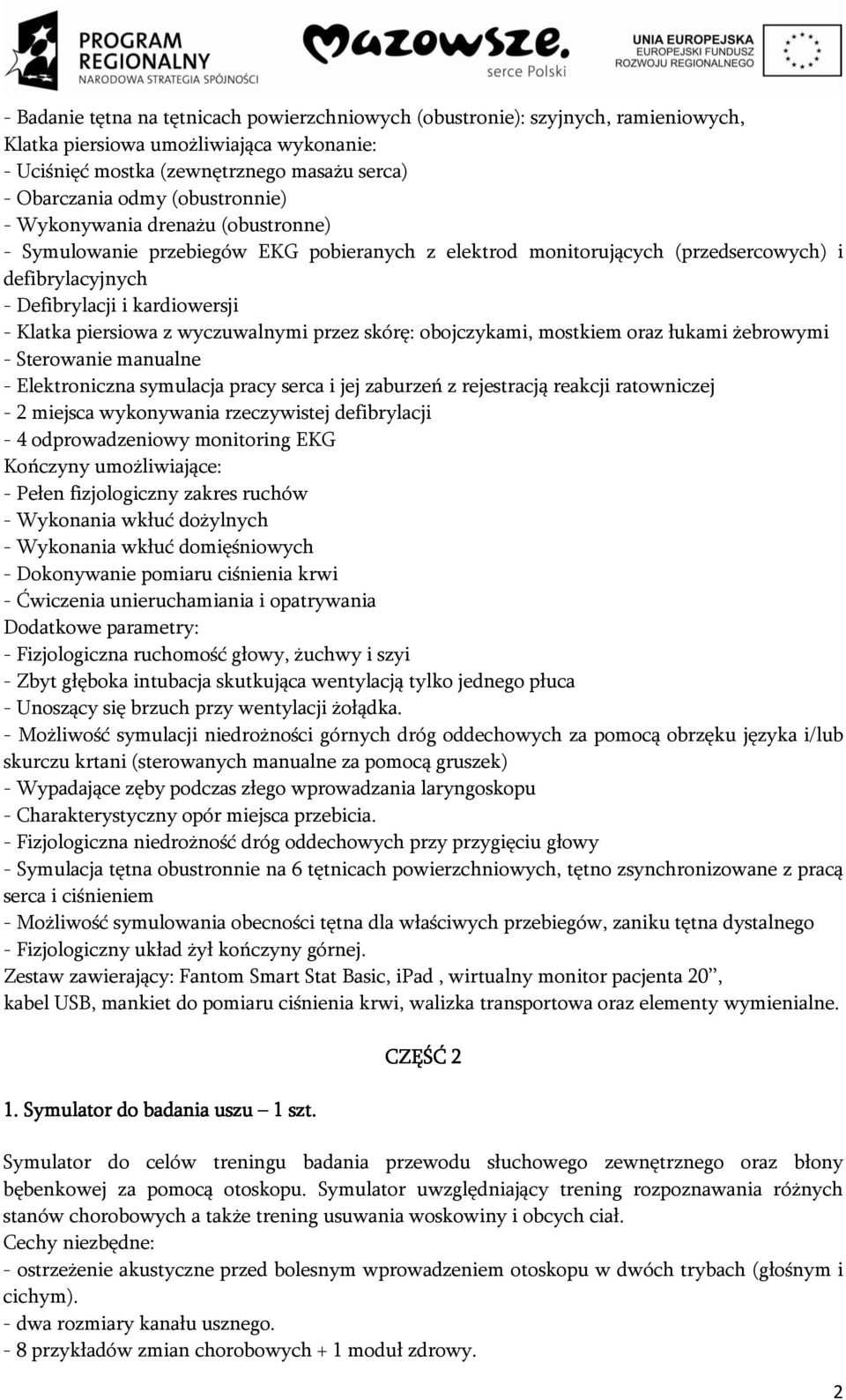

2 - Badanie tętna na tętnicach powierzchniowych (obustronie): szyjnych, ramieniowych, Klatka piersiowa umożliwiająca wykonanie: - Uciśnięć mostka (zewnętrznego masażu serca) - Obarczania odmy (obustronnie) - Wykonywania drenażu (obustronne) - Symulowanie przebiegów EKG pobieranych z elektrod monitorujących (przedsercowych) i defibrylacyjnych - Defibrylacji i kardiowersji - Klatka piersiowa z wyczuwalnymi przez skórę: obojczykami, mostkiem oraz łukami żebrowymi - Sterowanie manualne - Elektroniczna symulacja pracy serca i jej zaburzeń z rejestracją reakcji ratowniczej - 2 miejsca wykonywania rzeczywistej defibrylacji - 4 odprowadzeniowy monitoring EKG Kończyny umożliwiające: - Pełen fizjologiczny zakres ruchów - Wykonania wkłuć dożylnych - Wykonania wkłuć domięśniowych - Dokonywanie pomiaru ciśnienia krwi - Ćwiczenia unieruchamiania i opatrywania Dodatkowe parametry: - Fizjologiczna ruchomość głowy, żuchwy i szyi - Zbyt głęboka intubacja skutkująca wentylacją tylko jednego płuca - Unoszący się brzuch przy wentylacji żołądka. - Możliwość symulacji niedrożności górnych dróg oddechowych za pomocą obrzęku języka i/lub skurczu krtani (sterowanych manualne za pomocą gruszek) - Wypadające zęby podczas złego wprowadzania laryngoskopu - Charakterystyczny opór miejsca przebicia. - Fizjologiczna niedrożność dróg oddechowych przy przygięciu głowy - Symulacja tętna obustronnie na 6 tętnicach powierzchniowych, tętno zsynchronizowane z pracą serca i ciśnieniem - Możliwość symulowania obecności tętna dla właściwych przebiegów, zaniku tętna dystalnego - Fizjologiczny układ żył kończyny górnej. Zestaw zawierający: Fantom Smart Stat Basic, ipad, wirtualny monitor pacjenta 20, kabel USB, mankiet do pomiaru ciśnienia krwi, walizka transportowa oraz elementy wymienialne. 1. Symulator do badania uszu 1 szt. CZĘŚĆ 2 Symulator do celów treningu badania przewodu słuchowego zewnętrznego oraz błony bębenkowej za pomocą otoskopu. Symulator uwzględniający trening rozpoznawania różnych stanów chorobowych a także trening usuwania woskowiny i obcych ciał. Cechy niezbędne: - ostrzeżenie akustyczne przed bolesnym wprowadzeniem otoskopu w dwóch trybach (głośnym i cichym). - dwa rozmiary kanału usznego. - 8 przykładów zmian chorobowych + 1 moduł zdrowy. 2

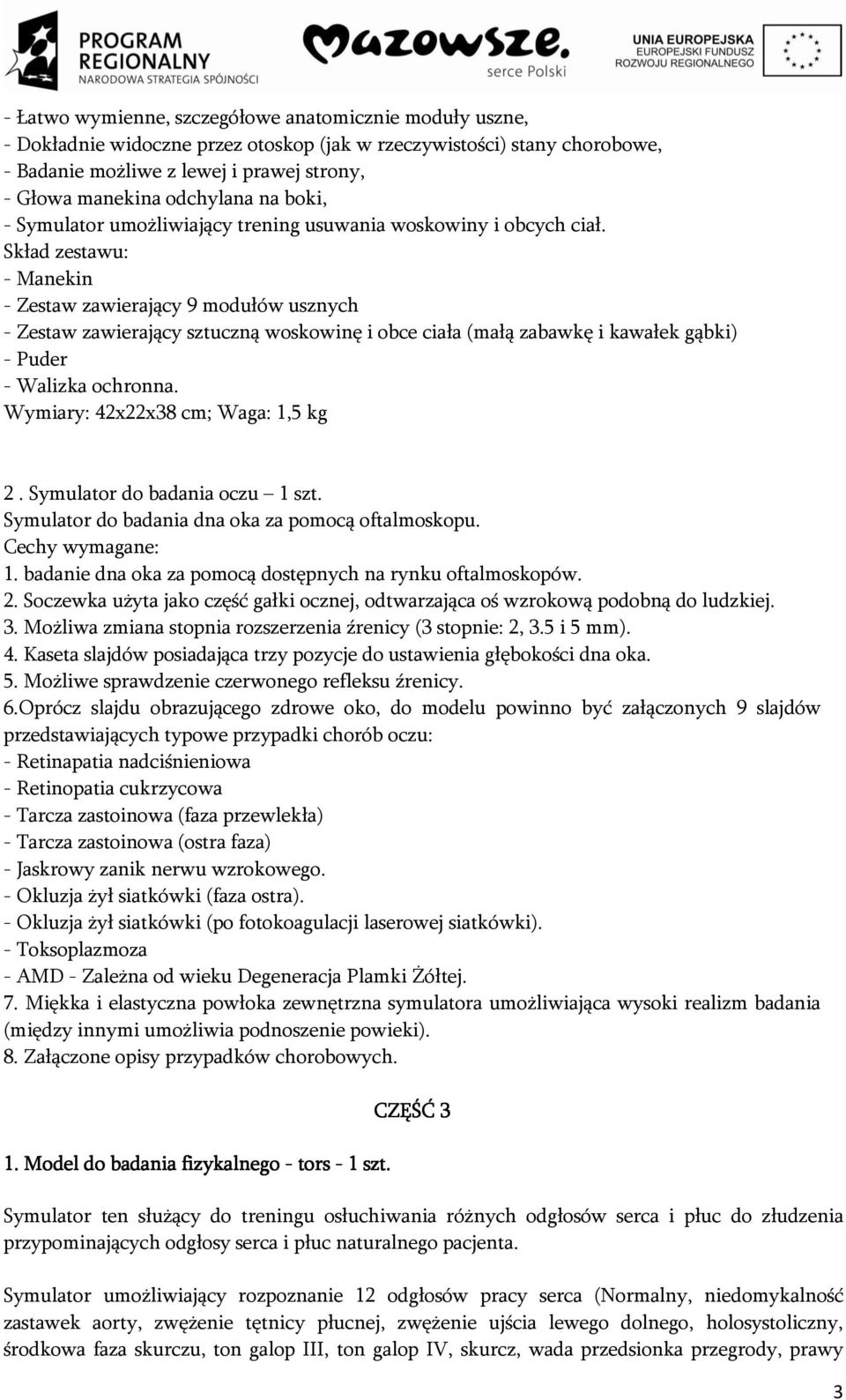

3 - Łatwo wymienne, szczegółowe anatomicznie moduły uszne, - Dokładnie widoczne przez otoskop (jak w rzeczywistości) stany chorobowe, - Badanie możliwe z lewej i prawej strony, - Głowa manekina odchylana na boki, - Symulator umożliwiający trening usuwania woskowiny i obcych ciał. Skład zestawu: - Manekin - Zestaw zawierający 9 modułów usznych - Zestaw zawierający sztuczną woskowinę i obce ciała (małą zabawkę i kawałek gąbki) - Puder - Walizka ochronna. Wymiary: 42x22x38 cm; Waga: 1,5 kg 2. Symulator do badania oczu 1 szt. Symulator do badania dna oka za pomocą oftalmoskopu. Cechy wymagane: 1. badanie dna oka za pomocą dostępnych na rynku oftalmoskopów. 2. Soczewka użyta jako część gałki ocznej, odtwarzająca oś wzrokową podobną do ludzkiej. 3. Możliwa zmiana stopnia rozszerzenia źrenicy (3 stopnie: 2, 3.5 i 5 mm). 4. Kaseta slajdów posiadająca trzy pozycje do ustawienia głębokości dna oka. 5. Możliwe sprawdzenie czerwonego refleksu źrenicy. 6.Oprócz slajdu obrazującego zdrowe oko, do modelu powinno być załączonych 9 slajdów przedstawiających typowe przypadki chorób oczu: - Retinapatia nadciśnieniowa - Retinopatia cukrzycowa - Tarcza zastoinowa (faza przewlekła) - Tarcza zastoinowa (ostra faza) - Jaskrowy zanik nerwu wzrokowego. - Okluzja żył siatkówki (faza ostra). - Okluzja żył siatkówki (po fotokoagulacji laserowej siatkówki). - Toksoplazmoza - AMD - Zależna od wieku Degeneracja Plamki Żółtej. 7. Miękka i elastyczna powłoka zewnętrzna symulatora umożliwiająca wysoki realizm badania (między innymi umożliwia podnoszenie powieki). 8. Załączone opisy przypadków chorobowych. 1. Model do badania fizykalnego - tors - 1 szt. CZĘŚĆ 3 Symulator ten służący do treningu osłuchiwania różnych odgłosów serca i płuc do złudzenia przypominających odgłosy serca i płuc naturalnego pacjenta. Symulator umożliwiający rozpoznanie 12 odgłosów pracy serca (Normalny, niedomykalność zastawek aorty, zwężenie tętnicy płucnej, zwężenie ujścia lewego dolnego, holosystoliczny, środkowa faza skurczu, ton galop III, ton galop IV, skurcz, wada przedsionka przegrody, prawy 3

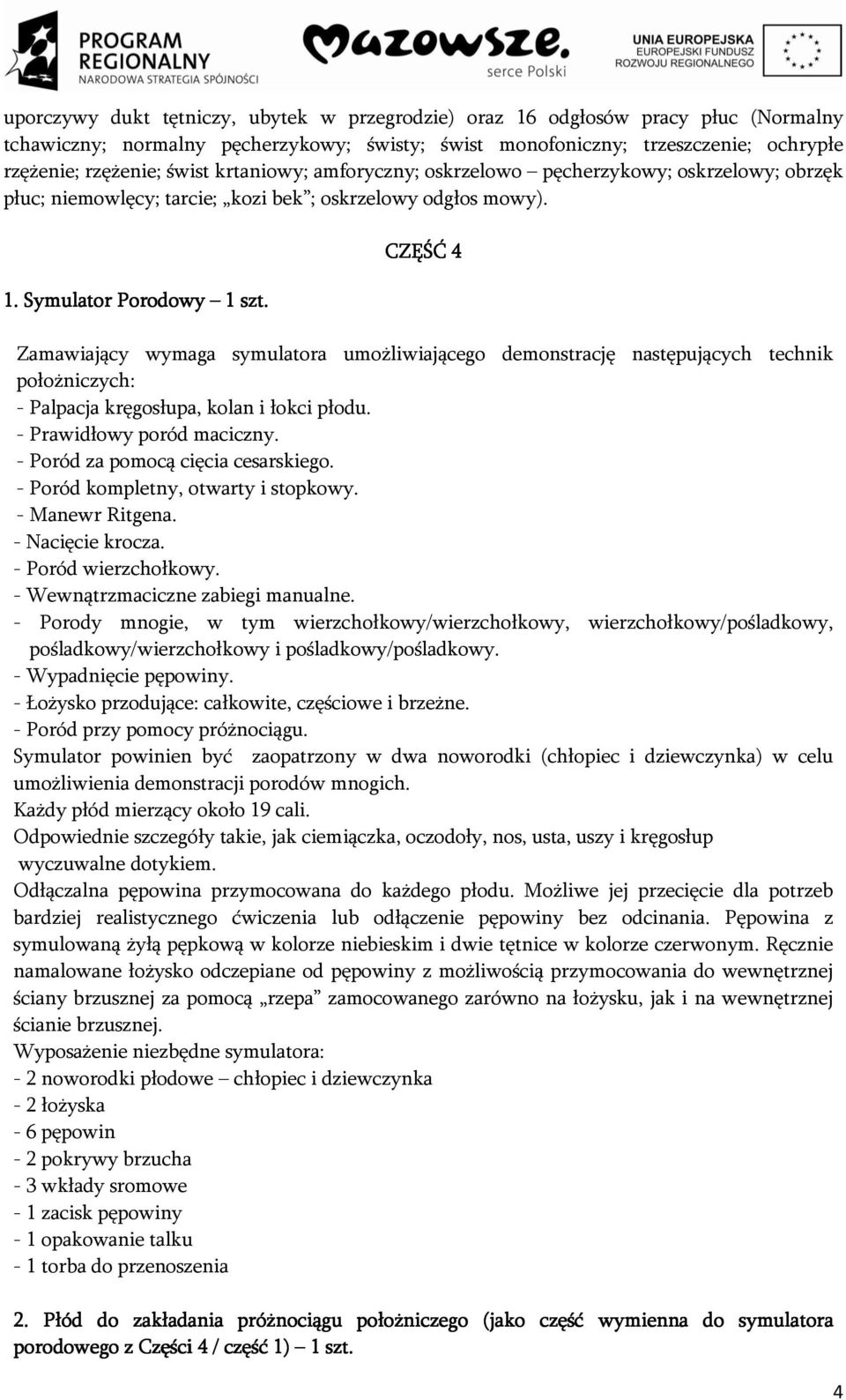

4 uporczywy dukt tętniczy, ubytek w przegrodzie) oraz 16 odgłosów pracy płuc (Normalny tchawiczny; normalny pęcherzykowy; świsty; świst monofoniczny; trzeszczenie; ochrypłe rzężenie; rzężenie; świst krtaniowy; amforyczny; oskrzelowo pęcherzykowy; oskrzelowy; obrzęk płuc; niemowlęcy; tarcie; kozi bek ; oskrzelowy odgłos mowy). 1. Symulator Porodowy 1 szt. CZĘŚĆ 4 Zamawiający wymaga symulatora umożliwiającego demonstrację następujących technik położniczych: - Palpacja kręgosłupa, kolan i łokci płodu. - Prawidłowy poród maciczny. - Poród za pomocą cięcia cesarskiego. - Poród kompletny, otwarty i stopkowy. - Manewr Ritgena. - Nacięcie krocza. - Poród wierzchołkowy. - Wewnątrzmaciczne zabiegi manualne. - Porody mnogie, w tym wierzchołkowy/wierzchołkowy, wierzchołkowy/pośladkowy, pośladkowy/wierzchołkowy i pośladkowy/pośladkowy. - Wypadnięcie pępowiny. - Łożysko przodujące: całkowite, częściowe i brzeżne. - Poród przy pomocy próżnociągu. Symulator powinien być zaopatrzony w dwa noworodki (chłopiec i dziewczynka) w celu umożliwienia demonstracji porodów mnogich. Każdy płód mierzący około 19 cali. Odpowiednie szczegóły takie, jak ciemiączka, oczodoły, nos, usta, uszy i kręgosłup wyczuwalne dotykiem. Odłączalna pępowina przymocowana do każdego płodu. Możliwe jej przecięcie dla potrzeb bardziej realistycznego ćwiczenia lub odłączenie pępowiny bez odcinania. Pępowina z symulowaną żyłą pępkową w kolorze niebieskim i dwie tętnice w kolorze czerwonym. Ręcznie namalowane łożysko odczepiane od pępowiny z możliwością przymocowania do wewnętrznej ściany brzusznej za pomocą rzepa zamocowanego zarówno na łożysku, jak i na wewnętrznej ścianie brzusznej. Wyposażenie niezbędne symulatora: - 2 noworodki płodowe chłopiec i dziewczynka - 2 łożyska - 6 pępowin - 2 pokrywy brzucha - 3 wkłady sromowe - 1 zacisk pępowiny - 1 opakowanie talku - 1 torba do przenoszenia 2. Płód do zakładania próżnociągu położniczego (jako część wymienna do symulatora porodowego z Części 4 / część 1) 1 szt. 4

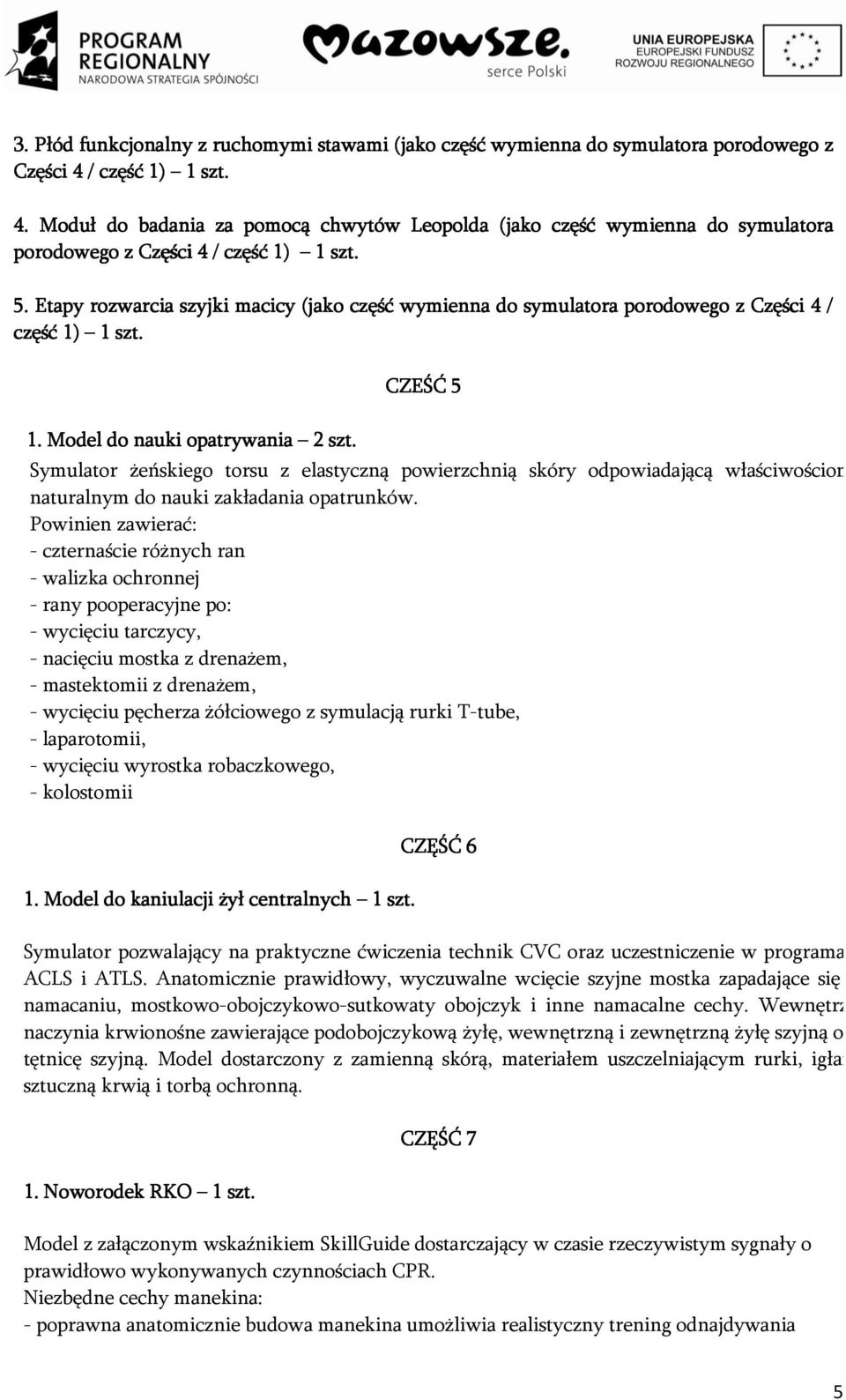

5 3. Płód funkcjonalny z ruchomymi stawami (jako część wymienna do symulatora porodowego z Części 4 / część 1) 1 szt. 4. Moduł do badania za pomocą chwytów Leopolda (jako część wymienna do symulatora porodowego z Części 4 / część 1) 1 szt. 5. Etapy rozwarcia szyjki macicy (jako część wymienna do symulatora porodowego z Części 4 / część 1) 1 szt. 1. Model do nauki opatrywania 2 szt. CZEŚĆ 5 Symulator żeńskiego torsu z elastyczną powierzchnią skóry odpowiadającą właściwościom naturalnym do nauki zakładania opatrunków. Powinien zawierać: - czternaście różnych ran - walizka ochronnej - rany pooperacyjne po: - wycięciu tarczycy, - nacięciu mostka z drenażem, - mastektomii z drenażem, - wycięciu pęcherza żółciowego z symulacją rurki T-tube, - laparotomii, - wycięciu wyrostka robaczkowego, - kolostomii 1. Model do kaniulacji żył centralnych 1 szt. CZĘŚĆ 6 Symulator pozwalający na praktyczne ćwiczenia technik CVC oraz uczestniczenie w programach ACLS i ATLS. Anatomicznie prawidłowy, wyczuwalne wcięcie szyjne mostka zapadające się po namacaniu, mostkowo-obojczykowo-sutkowaty obojczyk i inne namacalne cechy. Wewnętrzne naczynia krwionośne zawierające podobojczykową żyłę, wewnętrzną i zewnętrzną żyłę szyjną oraz tętnicę szyjną. Model dostarczony z zamienną skórą, materiałem uszczelniającym rurki, igłami, sztuczną krwią i torbą ochronną. 1. Noworodek RKO 1 szt. CZĘŚĆ 7 Model z załączonym wskaźnikiem SkillGuide dostarczający w czasie rzeczywistym sygnały o prawidłowo wykonywanych czynnościach CPR. Niezbędne cechy manekina: - poprawna anatomicznie budowa manekina umożliwia realistyczny trening odnajdywania 5

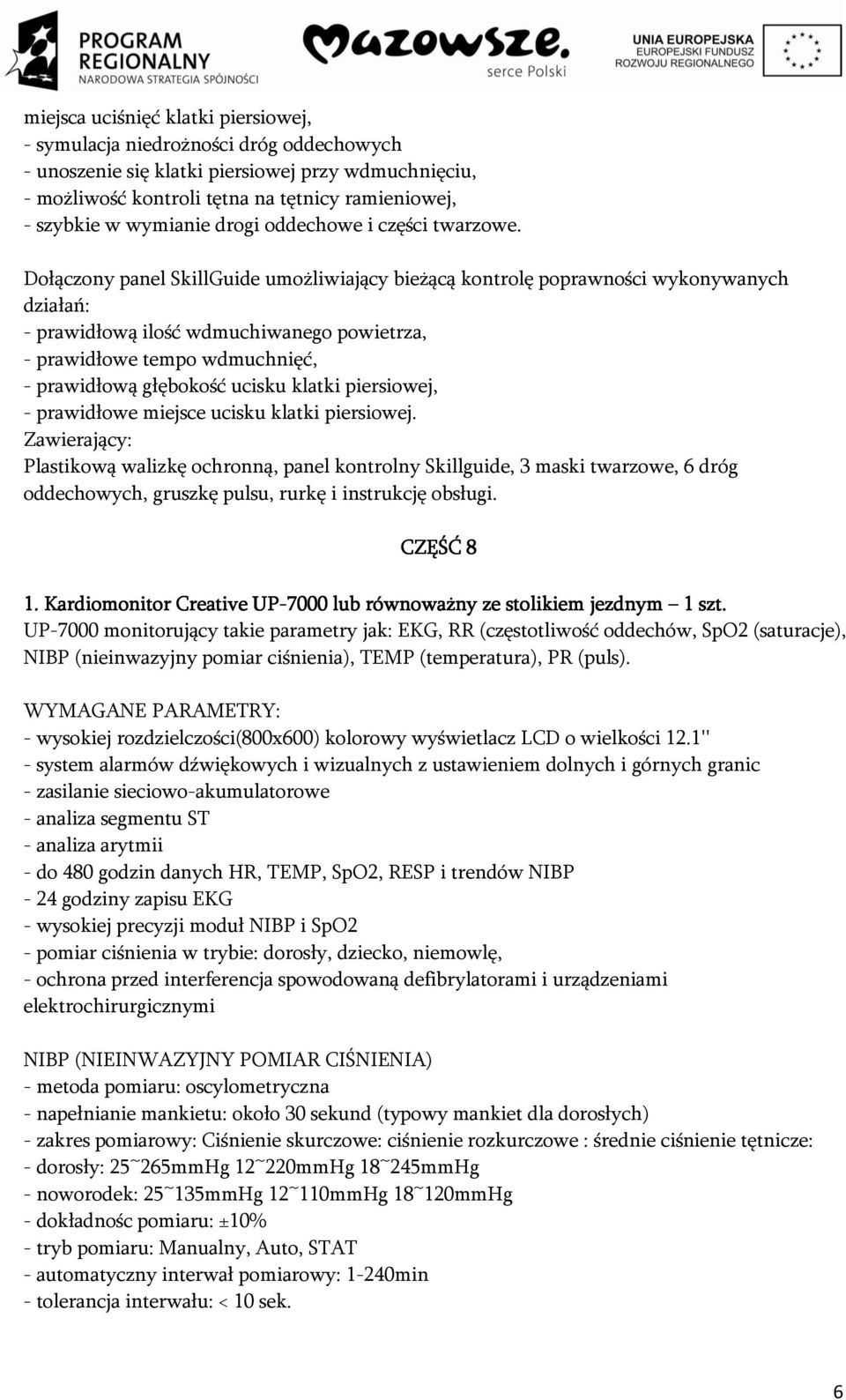

6 miejsca uciśnięć klatki piersiowej, - symulacja niedrożności dróg oddechowych - unoszenie się klatki piersiowej przy wdmuchnięciu, - możliwość kontroli tętna na tętnicy ramieniowej, - szybkie w wymianie drogi oddechowe i części twarzowe. Dołączony panel SkillGuide umożliwiający bieżącą kontrolę poprawności wykonywanych działań: - prawidłową ilość wdmuchiwanego powietrza, - prawidłowe tempo wdmuchnięć, - prawidłową głębokość ucisku klatki piersiowej, - prawidłowe miejsce ucisku klatki piersiowej. Zawierający: Plastikową walizkę ochronną, panel kontrolny Skillguide, 3 maski twarzowe, 6 dróg oddechowych, gruszkę pulsu, rurkę i instrukcję obsługi. CZĘŚĆ 8 1. Kardiomonitor Creative UP-7000 lub równoważny ze stolikiem jezdnym 1 szt. UP-7000 monitorujący takie parametry jak: EKG, RR (częstotliwość oddechów, SpO2 (saturacje), NIBP (nieinwazyjny pomiar ciśnienia), TEMP (temperatura), PR (puls). WYMAGANE PARAMETRY: - wysokiej rozdzielczości(800x600) kolorowy wyświetlacz LCD o wielkości 12.1'' - system alarmów dźwiękowych i wizualnych z ustawieniem dolnych i górnych granic - zasilanie sieciowo-akumulatorowe - analiza segmentu ST - analiza arytmii - do 480 godzin danych HR, TEMP, SpO2, RESP i trendów NIBP - 24 godziny zapisu EKG - wysokiej precyzji moduł NIBP i SpO2 - pomiar ciśnienia w trybie: dorosły, dziecko, niemowlę, - ochrona przed interferencja spowodowaną defibrylatorami i urządzeniami elektrochirurgicznymi NIBP (NIEINWAZYJNY POMIAR CIŚNIENIA) - metoda pomiaru: oscylometryczna - napełnianie mankietu: około 30 sekund (typowy mankiet dla dorosłych) - zakres pomiarowy: Ciśnienie skurczowe: ciśnienie rozkurczowe : średnie ciśnienie tętnicze: - dorosły: 25~265mmHg 12~220mmHg 18~245mmHg - noworodek: 25~135mmHg 12~110mmHg 18~120mmHg - dokładnośc pomiaru: ±10% - tryb pomiaru: Manualny, Auto, STAT - automatyczny interwał pomiarowy: 1-240min - tolerancja interwału: < 10 sek. 6

7 TEMP (TEMPERATURA) - zakres pomiarowy: 15.0 C~45.0 C - dokładność pomiarowa: ±0.2 C SpO2 & PR (SATURACJA I PULS) - zakres SpO2: 35%~100% - zakres PR: 30bpm~240bpm ±2bpm EKG - zakres pulsu: 20bpm~300bpm - dokładność pomiaru pulsu: ±1% lub ±2 bpm w zależności co większe - opóźnienie alarmu pulsu: <=10s - wybór czułości: x1/2, x1, x2, tolerancja <=5% - szybkość przesyłu: 12.5mm/s, 25mm/s, 50mm/s, tolerancja <=10% RESP - Metoda pomiaru: impedancja klatki piersiowej - Zakres pomiaru: razy / min - dokładność pomiaru: ±5% lub ±2rpm w zależności co większe ŚRODOWISKO PRACY: - temperatura: 5-40 stopni C - relatywna wilgotność: 30%-80% - ciśnienie atmosferyczne: kPa - Zasilanie: V AC, 50/60 Hz STANDARDOWE WYPOSAŻENIE: - jednostka głowna - 1szt. - kabel EKG - 1szt.. - mankiet NIBP - 1szt. - czujnik SpO2-1szt. - czujnik temperatury - 1szt. - kabel zasilający - 1szt. - kabel uziemiający - 1szt. - jednorazowe elektrody EKG - 10szt - akumulator - 1szt. - instrukcja obsługi - 1szt. Stolik jezdny pod aparturę medyczną Stabilna konstrukcja. 4 kółka / 2 blokowane. Górna półka 300x255mm (szerokość / głębokość) Półka na akcesoria 200x240mm Wysokość 860mm 2. Holter ciśnienia RR 1 szt. 7

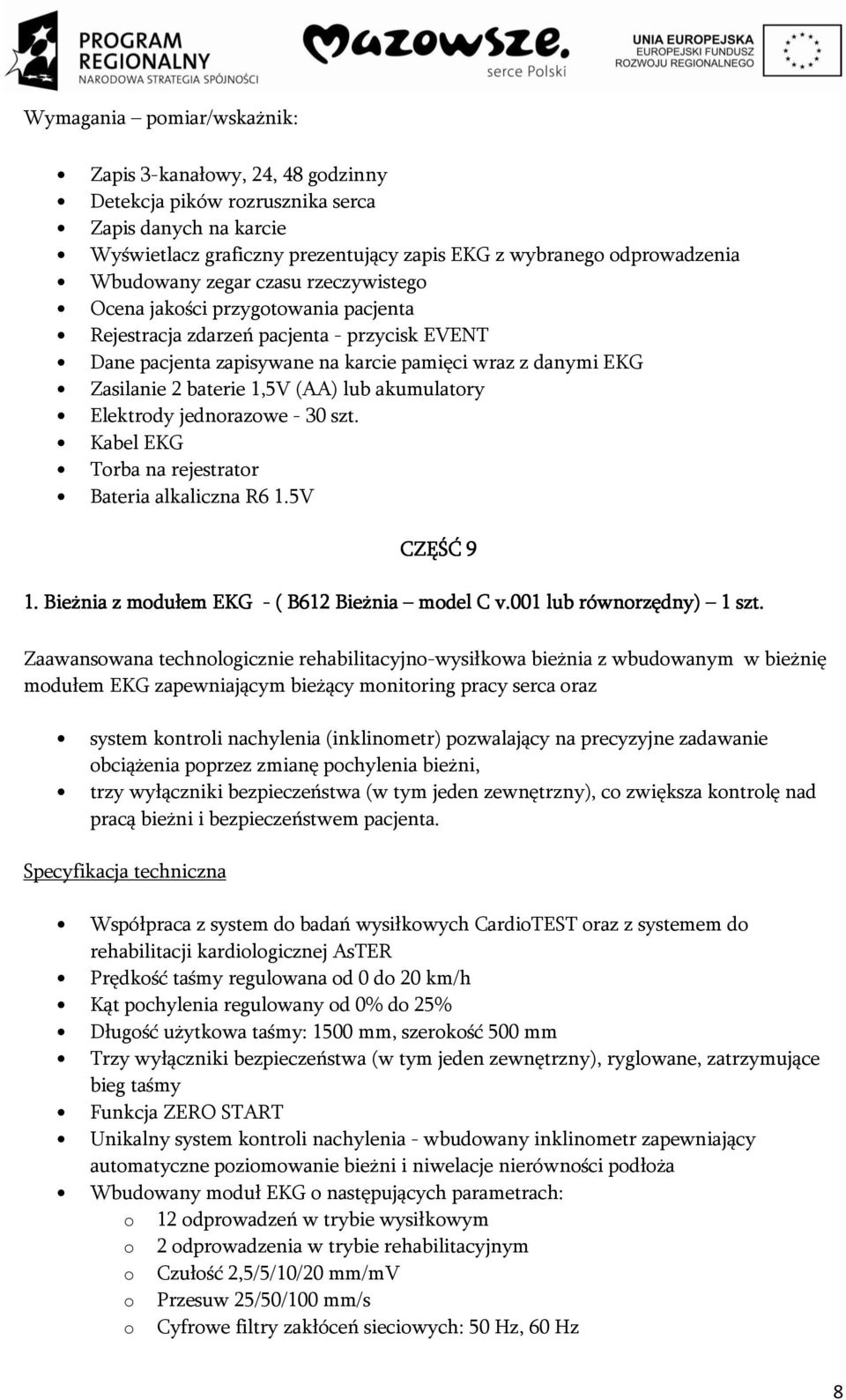

8 Wymagania pomiar/wskażnik: Zapis 3-kanałowy, 24, 48 godzinny Detekcja pików rozrusznika serca Zapis danych na karcie Wyświetlacz graficzny prezentujący zapis EKG z wybranego odprowadzenia Wbudowany zegar czasu rzeczywistego Ocena jakości przygotowania pacjenta Rejestracja zdarzeń pacjenta - przycisk EVENT Dane pacjenta zapisywane na karcie pamięci wraz z danymi EKG Zasilanie 2 baterie 1,5V (AA) lub akumulatory Elektrody jednorazowe - 30 szt. Kabel EKG Torba na rejestrator Bateria alkaliczna R6 1.5V CZĘŚĆ 9 1. Bieżnia z modułem EKG - ( B612 Bieżnia model C v.001 lub równorzędny) 1 szt. Zaawansowana technologicznie rehabilitacyjno-wysiłkowa bieżnia z wbudowanym w bieżnię modułem EKG zapewniającym bieżący monitoring pracy serca oraz system kontroli nachylenia (inklinometr) pozwalający na precyzyjne zadawanie obciążenia poprzez zmianę pochylenia bieżni, trzy wyłączniki bezpieczeństwa (w tym jeden zewnętrzny), co zwiększa kontrolę nad pracą bieżni i bezpieczeństwem pacjenta. Specyfikacja techniczna Współpraca z system do badań wysiłkowych CardioTEST oraz z systemem do rehabilitacji kardiologicznej AsTER Prędkość taśmy regulowana od 0 do 20 km/h Kąt pochylenia regulowany od 0% do 25% Długość użytkowa taśmy: 1500 mm, szerokość 500 mm Trzy wyłączniki bezpieczeństwa (w tym jeden zewnętrzny), ryglowane, zatrzymujące bieg taśmy Funkcja ZERO START Unikalny system kontroli nachylenia - wbudowany inklinometr zapewniający automatyczne poziomowanie bieżni i niwelacje nierówności podłoża Wbudowany moduł EKG o następujących parametrach: o 12 odprowadzeń w trybie wysiłkowym o 2 odprowadzenia w trybie rehabilitacyjnym o Czułość 2,5/5/10/20 mm/mv o Przesuw 25/50/100 mm/s o Cyfrowe filtry zakłóceń sieciowych: 50 Hz, 60 Hz 8

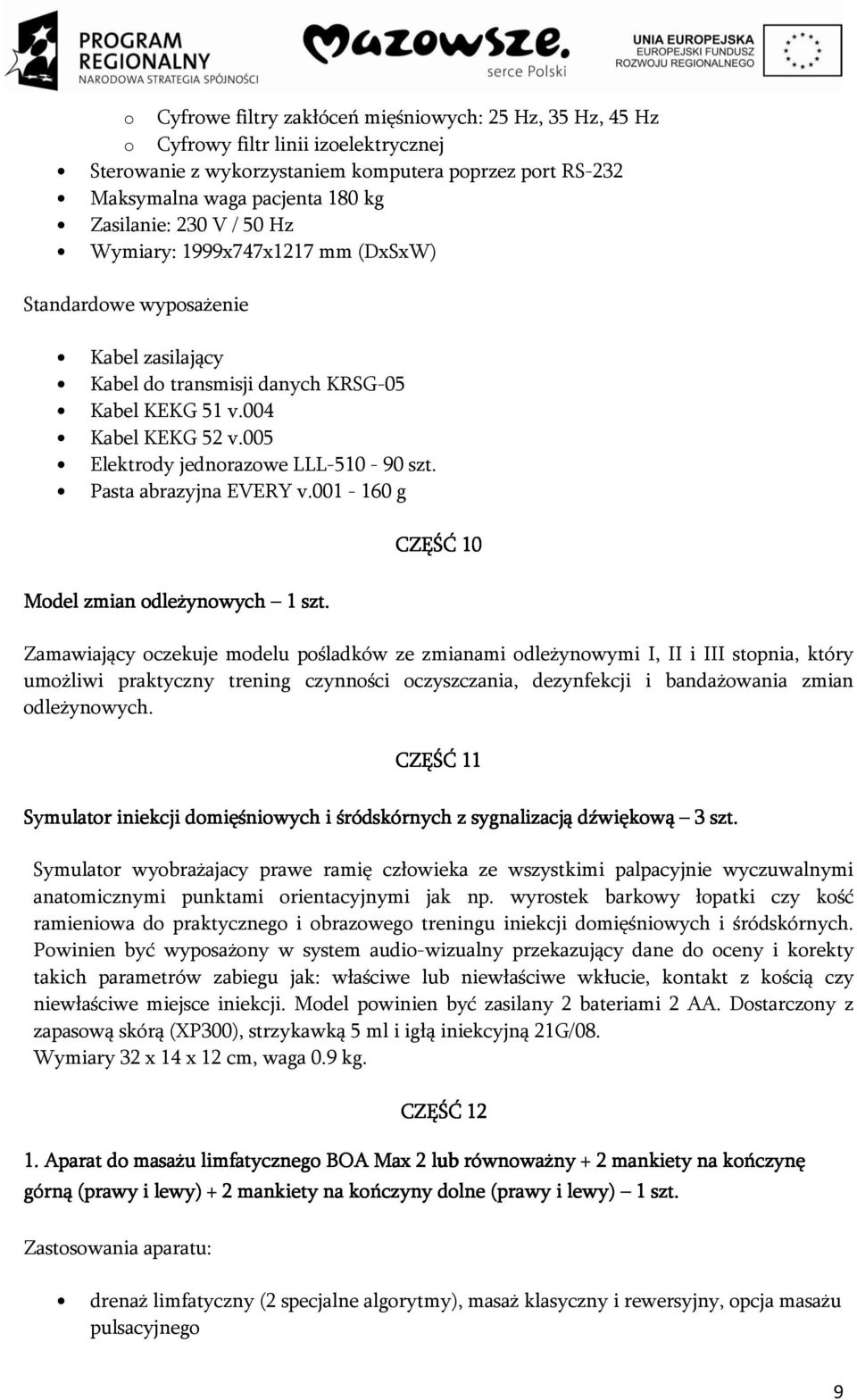

9 o Cyfrowe filtry zakłóceń mięśniowych: 25 Hz, 35 Hz, 45 Hz o Cyfrowy filtr linii izoelektrycznej Sterowanie z wykorzystaniem komputera poprzez port RS-232 Maksymalna waga pacjenta 180 kg Zasilanie: 230 V / 50 Hz Wymiary: 1999x747x1217 mm (DxSxW) Standardowe wyposażenie Kabel zasilający Kabel do transmisji danych KRSG-05 Kabel KEKG 51 v.004 Kabel KEKG 52 v.005 Elektrody jednorazowe LLL szt. Pasta abrazyjna EVERY v g Model zmian odleżynowych 1 szt. CZĘŚĆ 10 Zamawiający oczekuje modelu pośladków ze zmianami odleżynowymi I, II i III stopnia, który umożliwi praktyczny trening czynności oczyszczania, dezynfekcji i bandażowania zmian odleżynowych. CZĘŚĆ 11 Symulator iniekcji domięśniowych i śródskórnych z sygnalizacją dźwiękową 3 szt. Symulator wyobrażajacy prawe ramię człowieka ze wszystkimi palpacyjnie wyczuwalnymi anatomicznymi punktami orientacyjnymi jak np. wyrostek barkowy łopatki czy kość ramieniowa do praktycznego i obrazowego treningu iniekcji domięśniowych i śródskórnych. Powinien być wyposażony w system audio-wizualny przekazujący dane do oceny i korekty takich parametrów zabiegu jak: właściwe lub niewłaściwe wkłucie, kontakt z kością czy niewłaściwe miejsce iniekcji. Model powinien być zasilany 2 bateriami 2 AA. Dostarczony z zapasową skórą (XP300), strzykawką 5 ml i igłą iniekcyjną 21G/08. Wymiary 32 x 14 x 12 cm, waga 0.9 kg. CZĘŚĆ Aparat do masażu limfatycznego BOA Max 2 lub równoważny + 2 mankiety na kończynę górną (prawy i lewy) + 2 mankiety na kończyny dolne (prawy i lewy) 1 szt. Zastosowania aparatu: drenaż limfatyczny (2 specjalne algorytmy), masaż klasyczny i rewersyjny, opcja masażu pulsacyjnego 9

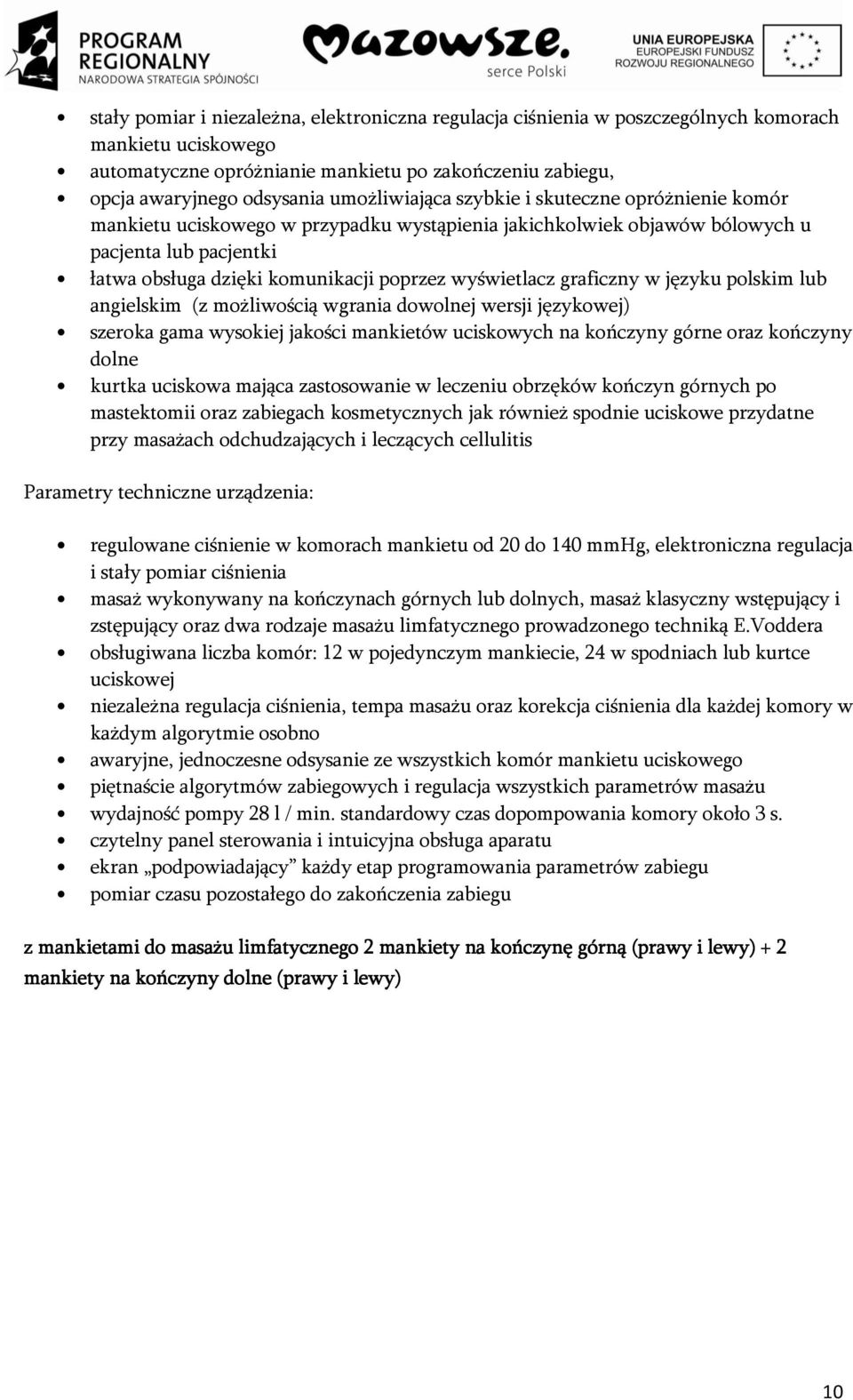

10 stały pomiar i niezależna, elektroniczna regulacja ciśnienia w poszczególnych komorach mankietu uciskowego automatyczne opróżnianie mankietu po zakończeniu zabiegu, opcja awaryjnego odsysania umożliwiająca szybkie i skuteczne opróżnienie komór mankietu uciskowego w przypadku wystąpienia jakichkolwiek objawów bólowych u pacjenta lub pacjentki łatwa obsługa dzięki komunikacji poprzez wyświetlacz graficzny w języku polskim lub angielskim (z możliwością wgrania dowolnej wersji językowej) szeroka gama wysokiej jakości mankietów uciskowych na kończyny górne oraz kończyny dolne kurtka uciskowa mająca zastosowanie w leczeniu obrzęków kończyn górnych po mastektomii oraz zabiegach kosmetycznych jak również spodnie uciskowe przydatne przy masażach odchudzających i leczących cellulitis Parametry techniczne urządzenia: regulowane ciśnienie w komorach mankietu od 20 do 140 mmhg, elektroniczna regulacja i stały pomiar ciśnienia masaż wykonywany na kończynach górnych lub dolnych, masaż klasyczny wstępujący i zstępujący oraz dwa rodzaje masażu limfatycznego prowadzonego techniką E.Voddera obsługiwana liczba komór: 12 w pojedynczym mankiecie, 24 w spodniach lub kurtce uciskowej niezależna regulacja ciśnienia, tempa masażu oraz korekcja ciśnienia dla każdej komory w każdym algorytmie osobno awaryjne, jednoczesne odsysanie ze wszystkich komór mankietu uciskowego piętnaście algorytmów zabiegowych i regulacja wszystkich parametrów masażu wydajność pompy 28 l / min. standardowy czas dopompowania komory około 3 s. czytelny panel sterowania i intuicyjna obsługa aparatu ekran podpowiadający każdy etap programowania parametrów zabiegu pomiar czasu pozostałego do zakończenia zabiegu z mankietami do masażu limfatycznego 2 mankiety na kończynę górną (prawy i lewy) + 2 mankiety na kończyny dolne (prawy i lewy) 10
