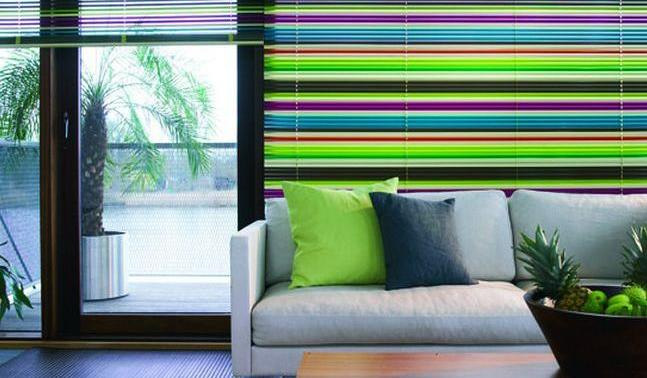

1 ŻALUZJE POZIOME SOLAR Żaluzja pozioma jest to najbardziej popularna forma ochrony wnętrz przed nasłonecznieniem. Stosowane jako element uzupełniający okna jak również element dekoracyjny, Żaluzje te są dostępne w kilkudziesięciu kolorach. Dużą zaletą żaluzji poziomych jest znakomita regulacja naświetlenia poprzez nachylenie listew. Wyróżniamy kilka systemów żaluzji, grupujemy je wg materiału z jakiego są wykonane, z szerokości płatka (taśmy) oraz wg sposobu sterowania. 1. Żaluzje aluminiowe Solar: - żaluzje 16mm - żaluzje 25mm - żaluzje 50mm 2. Żaluzje aluminiowe z maskownicą, Solarus: 16mm, 25mm i z lamelą bambusową. Żaluzja aluminiowa 25mm 2. Żaluzje drewniane Solar Wood: - żaluzje 25mm - żaluzje 50mm 3. Pozostałe: - żaluzje materiałowe typu Ventex 50mm - żaluzje skórzane 50mm - żaluzje PCV 50mm Żaluzje mogą być sterowane ręcznie za pomocą pokrętła i sznurka, za pomocą mechanizmu koralikowego lub za pomocą korby. Można je również wyposażyć w silnik elektryczny. Budowa żaluzji w wykonaniu standardowym : rynna górna mechanizm samoblokujący pokrętło sznurek drabinka taśma aluminiowa prowadzenie boczne (linka stalowa) rynna dolna

2 Cennik elementów : WYSZCZEGÓLNIENIE AUTOMAT ( mechanizm blokujący ) Pokrętło do żaluzji Wieszak zapinany wąski, szeroki lub sufitowy Uchwyt dolny ( kątownik i zaślepka z bolcem ) Uchwyt dolny do okien PCV skręcany Uchwyt górny na okna PCV skręcany Prowadzenie boczne ( linka stalowa i tulejki kontrujące) CENA NETTO 10 zł/szt 3 zł / mb 1,50 zł/szt 1,50 zł/kpl 10 zł / szt 10 zł /szt 12 zł / kpl Cennik napraw ( cena za usługę ) : CENNIK NAPRAW I PRZERÓBEK Rynna górna i dolna + usługa wymiany (RG+RD) Drabinka (wymiana ) Sznurek ( wymiana ) Płatki kolorowe ( wymiana ) AUTOMAT z wymianą Skrócenie na szerokości Skrócenie na wysokości CENA NETTO 9 zł/mb + 10 zł / usługę 15 zł 10 zł 10 zł + 2 zł / mb 20 zł 15 zł / mb 15 zł / mb Pokrętło żaluzji poziomej. Automat Uchwyt dolny Prowadzenie boczne

3 Żaluzje poziome rodzaje : ALUMINIOWE SOLAR STANDARD SOLARUS DREWNIANE SOLAR WOOD NIETYPOWE KSZTAŁTY Rodzaje sterowania : Łańcuszek (monocomando) Przekładnia i hamulec (standard) Mechanizm korbowy Nowym systemem w naszej ofercie jest System sterowania żaluzją IDEA system pokrętła i ukrytego w nim sznurka (obracanie i podciąganie lameli odbywa się za pomocą pokrętła). W ofercie dostępne jest również sterowanie elektryczne.

4 STEROWANIE ELEKTRYCZNE STEROWANIE ELEKTRYCZNE DO ŻALUZJI POZIOMYCH 16 I 25 mm NA RG 25X25 NAPĘDY DO ŻALUZJI POZIOMEJ ALUMINIOWEJ SOMFY LW 25-B44 Napęd środkowy 0,4/40 żaluzja 16mm~< 2,5 m 2, żaluzja 25 mm ~< 2,6 m zł LW 25-B83 Napęd środkowy 0,8/30 żaluzja 16mm~>2,5 m 2 <4,8 m 2, żaluzja 25 mm ~< 2,6 m 2 < 5,2 m zł DOPŁATA ZA ELEMENTY DODATKOWE MONTOWANE W RYNNIE GÓRNEJ ŻALUZJI Szer. rynny (cm) , , , Dopłata (zł ) 136 zł 162 zł 185 zł 206 zł ZASILACZE SOMFY Zasilacz wtyczkowy maksymalnie do 2 napędów 212 zł Zasilacz podtynkowy Power 1,1 DC maksymalnie do 2 napędów 270 zł Zasilacz Power 2,7 DC maksymalnie do 6 napędów 528 zł Zasilacz GPS 100 maksymalnie do 11 napędów 1032 zł ELEMENTY DO STEROWANIA PRZEWODOWEGO SOMFY Przełącznik z wbudowanym zasilaczem Inis DC maksymalnie do 2 napędów 552 zł Przełącznik S-51 maksymalnie do 3 napędów 77 zł Centralis DC IB sterownik maksymalnie do 6 napędów 252 zł STEROWANIE OBIEKTOWE, GRUPOWE Centralis DC IB sterownik maksymalnie do 6 napędów 252 zł Centralis IB sterownik / przełącznik centralny, sterowanie grupowe, do linii IB 122 zł Chronis IB sterownik z programatorem czasowym 500 zł Rama natynkowa IB 21 zł ELEMENTY DO STEROWANIA RADIOWEGO NADAJNIKI SOMFY Situo RTS nadajnik ścienny, indywidualny / grupowy 148 zł Centralis RTS nadajnik ścienny, indywidualny / grupowy 172 zł Chronis Smart RTS nadajnik ścienny z zegarem, indywidualny / grupowy 438 zł Pilot Telis 1 RTS Pure 1 kanałowy 159 zł Pilot Telis 4 RTS Pure 5 kanałowy 296 zł Pilot Telis 16 RTS Pure 16 kanałowy 767 zł Pilot Telis 1 Mod / Var Pure ( z kółkiem scroll ) 345 zł Pilot Telis 4 Mod / Var Pure ( z kółkiem scroll ) 434 zł Pilot Telis Mod / Var Soliris RTS Pure obsługa automatyki słonecznej 434 zł Pilot Telis 6 Chronis RTS Pure z zegarem 905 zł ODBIORNIKI SOMFY Odbiornik RTS 25 DC do maksymalnie 2 napędów możliwość wbudowania w rynnę górną Odbiornik RTS 25 DC do maksymalnie 2 napędów natynkowy ( w obudowie ) Odbiornik Power 2,5 DC RTS z zasilaczem, do 4-6 napędów 429 zł 473 zł 1205 zł Uwagi: 1. Podane wartości momentu obrotowego i prędkości obrotowej są uśrednione. 2. Dopuszczalne gabaryty żaluzji dla poszczególnych typów napędów należy konsultować z producentem. 3. Niestandardowe systemy sterowania grupowego ustalane są indywidualnie. 4. Minimalna szerokość żaluzji przy napędzie elektrycznym wynosi 750mm. 5. W przypadku żaluzji drewnianej i bambusowej indywidualna konsultacja.

5 STEROWANIE ELEKTRYCZNE DO ŻALUZJI POZIOMYCH 50 mm 230 V NAPĘDY DO ROLET MATERIAŁOWYCH STEROWANIE PRZEWODOWE SOMFY Sonesse 40 PA napęd rurowy 687 zł ELERO JA 06 Soft, 6/26 żaluzja drewniana ~< 5 m 2, żaluzja aluminiowa ~< 6 m zł JA 09 Soft, 9/26 żaluzja drewniana ~> 5 m 2, żaluzja aluminiowa ~> 6 m zł DOPŁATA ZA ELEMENTY DODATKOWE MONTOWANE W RYNNIE GÓRNEJ ZALUZJI 50 mm Szer. rynny (cm) , , , , Dopłata (zł ) 115 zł 149 zł 186 zł 217 zł 249 zł ELEMENTY DO STEROWANIA PRZEWODOWEGO SOMFY Inis Uno VB przełącznik do sterowania pojedynczą żaluzją 70 zł Inis Duo VB przełącznik do sterowania dwoma żaluzjami 99 zł Chronis Uno Smart sterownik automatyczny do jednego lub kilku napędów 425 zł Ramka natynkowa Inteo 28 zł Sterownik TR-2 sterowanie dwoma napędami za pomocą jednego przełącznika 275 zł Przekaźnik MR-2, umożliwia sterowanie jednego silnika dwoma przełącznikami 190 zł STEROWANIE OBIEKTOWE, GRUPOWE Centralis UNO IB sterownik pojedynczego napędu 408 zł Centralis IB L sterownik / przełącznik centralny, sterowanie grupowe, do linii IB 122 zł Chronis IB sterownik z programatorem czasowym 500 zł Rama natynkowa IB 21 zł BDX-6 sterownik do tworzenia podgrup maksymalnie do trzech podgrup 175 zł BDX- 12 sterownik do tworzenia podgrup maksymalnie do sześciu podgrup 349 zł ELERO Memo Tec przełącznik do sterowania pojedynczą żaluzją 349 zł Tempo Tec przełącznik do sterowania pojedynczą żaluzją z zegarem 443 zł VarioTec sterownik indywidualny / grupowy 408 zł AstroTec sterownik indywidualny / grupowy z zegarem 472 zł ELEMENTY DO STEROWANIA RADIOWEGO NADAJNIKI SOMFY Situo RTS nadajnik ścienny, indywidualny / grupowy 148 zł Centralis RTS nadajnik ścienny, indywidualny / grupowy 172 zł Chronis Smart RTS nadajnik ścienny z zegarem, indywidualny / grupowy 438 zł Smoove Origin RTS (mechaniczny), kpl nadajnik ścienny indywidualny/grupowy 169 zł Smoove 1 RTS (dotykowy), kpl nadajnik ścienny, indywidualny/grupowy 246 zł Pilot Telis 1 RTS Pure 1 kanałowy 159 zł Pilot Telis 4 RTS Pure 5 kanałowy 296 zł Pilot Telis 16 RTS Pure 16 kanałowy 767 zł Pilot Telis 1 Mod / Var Pure ( z kółkiem scroll ) 345 zł Pilot Telis 4 Mod / Var Pure ( z kółkiem scroll ) 434 zł Pilot Telis Mod / Var Soliris RTS Pure obsługa automatyki słonecznej 434 zł Pilot Telis 6 Chronis RTS Pure z zegarem 905 zł ELERO Uni Tec 868 nadajnik ścienny, sterownik indywidualny / grupowy Memo Tec 868 nadajnik ścienny z programatorem, sterownik indywidualny / grupowy Astro Tec 868 nadajnik naścienny z zegarem, sterownik indywidualny / grupowy MonoTel pilot 1 kanałowy Vario Tel pilot 6 kanałowy Vario Tel Plus 10 pilot 11 kanałowy Lumero Tel 2 pilot 1 kanałowy Vario Tel 2 pilot 6 kanałowy Tempo Tel 2 pilot 13 kanałowy z zegarem ODBIORNIKI SOMFY Odbiornik Mod / Var Slim Receiver RTS sterowanie pojedynczą żaluzją 256 zł 494 zł 639 zł 325 zł 443 zł 512 zł 252 zł 391 zł 487 zł 532 zł

6 Centralis Uno RTS VB odbiornik klawiszowy do sterowania pojedynczą żaluzją ELERO Combio 868 JA sterowanie pojedynczą żaluzją VarioTec 868 JA odbiornik klawiszowy do sterowania pojedynczą żaluzją 487 zł 446 zł 586 zł UWAGI : 1.Podane wartości momentu obrotowego i prędkości obrotowej napędów są uśrednione. 2.Dopuszczalne gabaryty żaluzji dla poszczególnych typów napędów należy konsultować z producentem 3.Niestandardowe systemy sterowania grupowego ustalane są indywidualnie. 4. Minimalna szerokość żaluzji 50 mm przy napędzie elektrycznym wynosi 800 mm. 5.Minimalna szerokość żaluzji 25 mm przy napędzie elektrycznym wynosi 750 mm. 6.W przypadku żaluzji drewnianej i bambusowej indywidualna konsultacja

7 Wykaz taśm aluminiowych do żaluzji poziomych : Taśma 25 mm grubość 0,21 STANDARD PERFOROWANE 164P 195P 199P 200P DREWNOPODOBNE Taśma 16 mm STANDARD PERFOROWANE P423 P110 Taśma 50 mm STANDARD DREWNOPODOBNE PERFOROWANE 50199P 50200P Listwy bambusowe do systemu Solarus Wood 25mm. Listwy bambusowe 25 mm B01 B02 B03 B04 B05 B06

8 INSTRUKCJA POMIARU I MONTAŻU ŻALUZJI POZIOMYCH Pomiar całkowita szerokość całkowita wysokość Montaż Pomiar żaluzji poziomych Do zamówienia podajemy całkowitą szerokość oraz wysokość żaluzji. Pomiar żaluzji Venus 16 mm i 25 mm mierzymy rzeczywisty rozmiar szyby bez uwzględniania uszczelek zalecany montaż łańcuszka sterującego po przeciwnej stronie klamki DO ŚCIANY NAD OKNEM DO SUFITU NAD OKNEM DO RAMY OKNA DO LISTWY PRZYSZYBOWEJ

9 SOLAR 16mm Żaluzja pozioma aluminiowa 16 mm Charakterystyka Precyzyjna regulacja ilości światła przenikającego do wnętrza, bez konieczności podnoszenia żaluzji. Szeroka gama kolorów umożliwia idealne dobranie żaluzji do aranżacji Lekka konstrukcja ( taśma o szerokości 16 mm, mała rynna ) sprawia, że żaluzja doskonale nadaje się do niedużych pomieszczeń Ochrona wnętrza przed nagrzaniem oraz działaniem promieni UV Wysoka jakość zastosowanych materiałów gwarantuje długotrwałe, bezproblemowe użytkowanie produktu System Wymiar rynny górnej min. szerokość [mm] maks. szerokość [mm] maks. wysokość [mm] maks. powierzchnia [m 2 ] 19 x 20 standard ,52 25 x 25 monocomando, idea ,40 25 x 25 elektryczna ,40 25 x 25 korbowa ,40 SOLAR 25mm - Żaluzja pozioma aluminiowa 25 mm Charakterystyka Precyzyjna regulacja ilości światła przenikającego do wnętrza, bez konieczności podnoszenia żaluzji. Szeroka gama kolorów umożliwia idealne dobranie żaluzji do aranżacji Możliwe zastosowanie prowadzenia żyłkowego, które gwarantuje lekkie i stabilne sterowanie produktem zamontowanym m.in. w oknach uchylnych Komfortowe wyciemnienie wnętrza przy zastosowaniu taśmy o niewidocznych otworach system Light Less Wysoka jakość zastosowanych materiałów gwarantuje długotrwałe, bezproblemowe użytkowanie produktu System min. szerokość [mm] maks. szerokość [mm] maks. wysokość [mm] maks. powierzchnia [m 2 ] 19 x ,52 25 x 25 monocommando ,52 25 x 25 elektryczna ,84 25 x 25 korbowa ,52

10 SOLAR 16mm- cennik żaluzji poziomej aluminiowej 16mm w zł/szt. Dopłaty UWAGA maksymalna wys. przy sterowniu recznym-rg 19x20 mm 0,300 0,400 0,500 0,600 0,700 0,800 0,900 1,000 1,100 1,200 1,300 1,400 1,500 1,600 1,700 1,800 1,900 2,000 0, , , , , , , , , , , , , , , , , , , , Perforowane (taśma) 60% Monocomando Tasiemka Monocomando sznurek 76 zł 101 zł Idea 28 zł Sterownie korbowe 274 zł 303 zł Nietypowy kształt (14dni) 197 zł 253 zł 338 Mieszane kolory (max.4) 40% 1. Maksymalne wymiary żaluzji określa tabela 2. Pakiet taśm aluminiowych po podniesieniu żaluzji zajmuje 25 mm na 1 m długości żaluzji + 30 mm RG 19x20 + RD 3. Pakiet taśm aluminiowych po podniesieniu żaluzji zajmuje 25 mm na 1 m długości żaluzji + 35 mm RG 25x25 + RD 4. Dopuszczalna jest minimalna róznica odcieni taśm aluminiowych, rynien, sznurków i drabinek 5. Żaluzja standardowo wykonana jest bez wspornika RD, magnesów (bez dopłat) oraz prowadzenia bocznego 6. Prowadzenie boczne : żyłkowe 9zł szt.; linka stalowa 17zł/szt 7. Mechanizm monocomando dostępny jest w kolorach: białym, kośc słoniowa, beżowym, szarym, brązowym, czarnym. 8. Żaluzja monocomando standardowo jest wykonana ze sznurkiem kulkowym z tworzywa; łańcuszek metalowy za doplatą 21zł 9. Dopłata za sterowanie korbowe zawiera kompletny zestaw wraz z drążkiem sterującym w kolorze silver. Standardowa długośc drążka 1100 mm. Przy większej długości dopłata wynosi 20 zł/mb 10. W przypadku systemu DR/AL. Należy doliczyć 56 zł za mb szerokości żaluzji )tasma aluminiowa, listwa dolna i maskownica drewniana, drabinka sznurkowa, sznurek w kolorze drewna, pokretło i końcówka sznurka drewniane)- dotyczy rynny 25x Żaluzje: monocomando, Idea, z korbą, z napedem elektrycznym - możliwe do wykonanaia tylko na RG 25x25 mm. 12. Możliwość zastosowania wieszaków bezinwazyjnych 13. Za zastosowanie ogranicznika góra/dół w przypadku sterowania monocomando lub korba dopłata 17zł. 14. Ceny nie zawierają podatku VAT. 49 zł

11 Solar 25mm- cennik żaluzji poziomej aluminiowej 25mm w zł/szt max. wysokość przy sterowaniu monocommando tasiemka, korba tasiemka Dopłaty Perforowane, Special, 60% Light-Less 20% Monocomando Tasiemka 49 zł Monocomando Sznurek 76 zł 101 zł Idea 28 zł Sterownie korbowe 274 zł 302 zł Nietypowy kształt (14dni) 197 zł 253 zł 338 zł Mieszane kolory (max.4) 40% W podanych cenach żaluzji uwzględniono automat, komplet uchwytów zapinanych oraz komplet uchwytów dolnych UWAGA 1. Maksymalne wymiary żaluzji określa tabela 2. Pakiet taśm aluminiowych po podniesieniu żaluzji zajmuje 25 mm na 1 m długości żaluzji + 30 mm RG 19x20 + RD 3. Pakiet taśm aluminiowych po podniesieniu żaluzji zajmuje 25 mm na 1 m długości żaluzji + 35 mm RG 25x25 + RD 4. Dopuszczalna jest minimalna róznica odcieni taśm aluminiowych, rynien, sznurków i drabinek 5. Żaluzja standardowo wykonana jest bez wspornika RD, magnesów (bez dopłat) oraz prowadzenia bocznego 6. Prowadzenie boczne : linka stalowa 12zł/szt 7. Mechanizm monocomando dostępny jest w kolorach: białym, kośc słoniowa, beżowym, szarym, brązowym, czarnym. 8. Żaluzja monocomando standardowo jest wykonana ze sznurkiem kulkowym z tworzywa; łańcuszek metalowy za doplatą 21zł 9. Dopłata za sterowanie korbowe zawiera kompletny zestaw wraz z drążkiem sterującym w kolorze silver. Standardowa długośc drążka 1100 mm. Przy większej długości dopłata wynosi 20 zł/mb 10. W przypadku systemu DR/AL. Należy doliczyć 56 zł za mb szerokości żaluzji )tasma aluminiowa, listwa dolna i maskownica drewniana, drabinka sznurkowa, sznurek w kolorze drewna, pokretło i końcówka sznurka drewniane)- dotyczy rynny 25x Żaluzje: monocomando, Idea, z korbą, z napedem elektrycznym - możliwe do wykonanaia tylko na RG 25x25 mm. 12. Możliwość zastosowania wieszaków bezinwazyjnych, wieszak górny na okna pcv 13. Za zastosowanie ogranicznika góra/dół w przypadku sterowania monocomando lub korba dopłata 17zł. 14. Ceny nie zawierają podatku VAT.

12 SOLAR 50mm - Żaluzja pozioma aluminiowa 50 mm Charakterystyka Precyzyjna regulacja ilości światła przenikającego do wnętrza, bez konieczności podnoszenia żaluzji Połączenie taśmy aluminiowej z drewnianymi elementami wykończeniowymi oraz szeroki wybór detali, daje nieograniczone możliwości aranżacyjne Zastosowanie taśmy perforowanej, delikatnie rozpraszającej światło, stanowi idealne rozwiązanie do pomieszczeń biurowych Lamele o szerokości 50 mm dostępne w bogatej kolorystyce RAL Wysoka jakość zastosowanych materiałów gwarantuje długotrwałe, komfortowe użytkowanie produktu System (wymiar rynny) min. szerokość [mm] maks. szerokość [mm] maks. wysokość [mm] maks. powierzchnia [m 2 ] 51 x ,00 51 x 57 monocommando ,00 51 x 57 elektryczna ,00 51 x 57 korba ,00 51 x 57 alu drewno ,00 Żaluzje 50mm, produkujemy również w wersji Retro, z mechanizmem w kolorach: mosiądz lub silver. Wszystkie Żaluzje 50mm można wykonać również na drabince taśmowej.

13 SOLAR PVC 50mm - Żaluzja pozioma PVC 50mm Charakterystyka - Zalecana powierzchnia maksymalna żaluzji: 5 m 2 - Standardowo stosuje się kolory sznurków i drabinek zbliżone do kolorów listków ( inny kolor wg życzeń bez dopłaty ). Standardowo stosuje się drabinkę sznurkową. - W przedziale szerokości ( 45cm 62 cm ) sterowanie i sznurek znajdują się zawsze po przeciwnych stronach żaluzji. Minimalna szerokość żaluzji 45 cm. Zalecana maksymalna szerokość 280 cm, wynika z szerokości listków. - Zalecana maksymalna wysokość do 350 cm. Żaluzję wyceniamy indywidualnie. Inne rodzaje żaluzji 50 mm (dostępne na zapytanie) : VENTEX Do 6 m 2 - wypełnienie: lamele tkaninowe Ventex - sterowanie: sznurek, korba lub napęd elektryczny - opcja: drabinka taśmowa 25mm - opcja: drewniana osłona, rynna dolna oraz dzwonki SKÓRA Do 5 m 2 - wypełnienie: lamele skórzane 50 mm - drabinka sznurkowa - sterowanie: sznurkowe, korbowe lub elektryczne - opcja: drabinka taśmowa 25mm - opcja: drewniana osłona, rynna dolna oraz dzwonki Sunshield 50, 75, 80, 88mm - możliwość łatwego odwzorowania skomplikowanych kształtów - wypełnienie: listki aluminiowe - zastosowanie: duże przeszklenia / fasady - płaszczyzna pracy: dowolna (wewnętrzny) / tylko pion (zewnętrzny) - sterowanie: korbowe lub elektryczne 230V AC

14 Dopłaty Perforowane (tasma) Drewnopodobne (taśma) Retro Monocomando Sterownie korbowe Nietypowy kształt (14dni) Mieszane kolory (max.4) SOLAR 50mm- cennik żaluzji poziomej aluminiowej 50mm w zł/szt. max. szerokość żaluzji Retro 0,400 0,500 0,600 0,700 0,800 0,900 1,000 1,100 1,200 1,300 1,400 1,500 1,600 1,700 1,800 1,900 2,000 2,100 2,200 2,300 2,400 2,500 2,600 2,700 2,800 2,900 3,000 3,100 3,200 3,300 3,400 3,500 3,600 0, , , , , , , , , , , , , , , , , , , , , , , , , , max. Wysokośc żaluzji Retro 2, , , , , , , max. Wysokośc przy sterowaniu monocomando 3, , , max. Wysokośc przy sterowaniu ręcznym 3, , zł 83 zł 15% 50% 397 zł 446 zł 495 zł 545 zł 594 zł 267 zł 394 zł 521 zł 591 zł 40% max. szerokość żaluzji monocomando max. szerokość żaluzji przy sterowaniu ręcznym

15 UWAGI do cennika: 1. Maksymalne wymiary żaluzji określa tabela. 2. Minimalna szerokość żaluzji przy sterowaniu: ręcznym - 450mm, Retro - 400mm; monocommando - 600mm; korbowym - 500mm; elektrycznym - 800mm 3. Pakiet taśm aluminiowych żaluzji w systemie Standard na drabince sznurkowej przy podniesieniu zajmuje 45mm na 1m długości żaluzji +75mm RG i RD. 4. Pakiet taśm aluminiowych żaluzji w systemie Standard na drabince taśmowej po podniesieniu zajmuje 55mm na 1 m długości żaluzji +75mm RG i RD. 5. Pakiet taśm aluminiowych żaluzji Retro po podniesieniu zajmuje 55mm na 1m długości żaluzji + 80mm listwa góra i dolna. 6. Dopuszczalna jest minimalna różnica odcieni taśm aluminiowych, rynien, sznurków i drabinek. 7. Żaluzja standardowo wykonana jest bez wspornika RD (bez dopłaty), magnesów (bez dopłaty) oraz prowadzenia bocznego. 8. Prowadzenie boczne: linka stalowa - 30 zł/kpl. 9. Standardowo żaluzja ze sterowaniem monocommando wykonana jest z metalowym łańcuszkiem sterującym (silver). 10. Mechanizm monocommando dostępny jest w kolorach: biały, kość słoniowa, brąz, szary i czarny. 11. Mechanizm Retro dostępny jest w kolorach: mosiądz i silver 12. Dopłata za sterowanie korbowe zawiera kompletny zestaw wraz z drążkiem sterującym w kolorze silver. Standardowa długość drążka 1400mm. Przy większej długości dopłata wynosi 14zł/mb. 13. W przypadku systemu DR/AL. Należy doliczyć 60zł/mb szerokości żaluzji (za listwę dolnąi maskownicę drewnianą, końcówki szurka drewniane) - kolorystyka elementów zgodnie ze wzornikiem drewna Abachi 50mm. 14. Możliwość wykonania żaluzji o nietypowych kształtach tylko w sterowaniu ręcznym (HP - hamulec przekładnia)

16 Zamawiający: ZAMÓWIENIE NA ŻALUZJE POZIOME 25mm NASZYBOWE MIĘDZYSZYBOWE Nr zamówienia : Data wyst. zam.: Typy uchwytów przy prowadzeniu żyłkowym Termin realizacji: A C Szerokość Długość Ilość Kolor sterowanie Rodzaj Zestaw do okien uchylnych Typ uchwytu przy B D całkowita całkowita [szt] taśmy żal. naszyb. mocowania prowadzenie wspornik listwy magnesy prowadzeniu żyłkowe dolnej [mm] [mm] A/B/C/D żyłkowym E Rodzaj mocowania A C wieszak zapinany wąski D wieszak sufitowy G wieszak zapinany szeroki Uwagi: W przypadku żaluzji międzyszybowej wypełniamy poz.1,2,3,4,5,7,8 * Rodzaj mocowania C, D, H jest stosowany wyłącznie do żaluzji naszybowych 25 mm. Mocowanie beinwazyjne: ** Rodzaj mocowania G są stosowane wyłącznie do żaluzji naszybowych 16 mm. wieszak rynny: Uchwyt linki (dolny) Wspornik listwy dolnej A B C D PODPIS

17 ZAMÓWIENIE NA ŻALUZJE POZIOME RG 19x20 - taśma 16 mm ZAMAWIAJĄCY: Typy sterowań Sposób mocowania ściana Rodzaj mocowania (kolumna 7) A Nr zamówienia... skrzydło okna Data zamówienia... L P światło szyby Termin realizacji... B Szerokość Wysokość Typ Zestaw do okien uchylnych Typ uchwytu przy Kolor taśmy Rodzaj Nr paczki całkowita całkowita * Ilość sztuk sterowania prowadzenie boczne 16 mm mocowania wspornik prowadzeniu Uwagi (mm) (mm) L/P magnesy żyłkowe linkowe listwy dolnej bocznym C D E Typy uchwytów przy prowadzeniu bocznym (kolumna 9) A B C * Z uwagi na skok drabinki, tolerancja wysokości wynosi do + 10 mm. Wspornik listwy dolnej do 16 mm D... czytelny podpis zamawiającego

18 ZAMÓWIENIE NA ŻALUZJE POZIOME RG 25x25 ZAMAWIAJĄCY: Nr zamówienia... Typy sterowań A Rodzaj mocowania (kolumna 7) B C A Typy uchwytów przy prowadzeniu bocznym (kolumna 12) B Data zamówienia... A B C D D E Termin realizacji... C D F G Nr paczki Szerokość całkowita (mm) Wysokość całkowita* (mm) Ilość sztuk Taśma Kolor taśmy Rodzaj mocowania Montaż bezinwazyjny** standardowe H +P A/B/C/D Sterowanie monocommando korba silnik taśma sznurek kolor taśma sznurek elektryczny P/L P/L mechanizmu*** P/L P/L P/L Ogranicznik góra dół**** Zestaw do okien uchylnych prowadzenie boczne żyłkowe linkowe wspornik listwy dolnej magnesy Typ uchwytu przy prowadzeniu bocznym System DR/AL***** kolor osprzętu drewnianego Light Less dla taśmy 25 Uwagi Uwagi: 1. * Z uwagi na skok drabinki, tolerancja wysokości wynosi do + 10 mm (sznurek), lub 22 mm (tasiemka). 2. ** Za dopłatą - patrz Katalog uchwytów bezinwazyjnych. 3. *** Kolor mechanizmu monocommando: biały, kość słoniowa, beżowy, szary, brąz, czarny - łańcuszek z tworzywa w kolorze przekładni. 4. **** Zalecany przy sterowaniu monocommando i korbowym. 5. ***** W przypadku wyboru systemu DR/AL, kolor osprzętu drewnianego określony na podstawie wzornika lameli drewnianych 25 mm. Wspornik listwy dolnej do 16 mm Ogranicznik góra dół ***... czytelny podpis zamawiającego

19 ZAMÓWIENIE NA ŻALUZJE POZIOME RG 25x25 IDEA ZAMAWIAJĄCY: Typy sterowań Rodzaj mocowania (kolumna 8) Typy uchwytów przy prowadzeniu bocznym (kolumna 11) Nr zamówienia... A B C A B Data zamówienia... L P D E Termin realizacji... C D F G Taśma Zestaw do okien uchylnych Typ uchwytu Szerokość Wysokość Tryb Ilość Kolor przy całkowita całkowita* sterowania 25 Uwagi (szt) taśmy prowadzeniu (mm) (mm) P/L 16 prowadzenie boczne wspornik listwy magnesy standard light less bocznym żyłkowe linkowe dolnej Nr paczki Rodzaj mocowania Montaż bezinwazyjny ** Przekładnia Idea Uwagi: Uwagi: 1. * Z uwagi na skok drabinki, tolerancja wysokości wynosi do + 10 mm. 2. ** Za dopłatą - patrz Katalog uchwytów bezinwazyjnych. 3. Zwyczajowo do żaluzji dołączane jest pokrętło o długości standardowej. 4. Inną długość pokrętła niż standardowa należy zaznaczyć w koluminie Uwagi. edycja kwiecień_2013 Wspornik listwy dolnej... czytelny podpis zamawiającego

20 ZAMÓWIENIE NA ŻALUZJE POZIOME ALUMINIOWE 50 mm ZAMAWIAJĄCY:... Typy sterowań... Nr zamówienia... Data zamówienia... Hamulec H Przekładnia P P H P + H H + P monocommando, korba, elektryczne Sposób mocowania ściana Termin realizacji... A B C D L P Nr paczki Szerokość całkowita (mm) Wysokość całkowita* (mm) Ilość sztuk Kolor taśmy Sterowanie Rodzaj drabinki Zestaw do okien uchylnych Kolor osprzętu System DR/AL drewnianego HP Retro monocommando korba elektryczne linka wspornik listwy dolnej*** DR/AL i Retro**** prosta z bokami DR sznurkowa taśmowa dla systemu Maskownica Drabinka w kolorze A/B/C/D C/D silver mosiądz L/P kolor mech.** L/P L/P stalowa AL Uwagi Uwagi: 1. Dla żaluzji o szerokości do 45 cm., stosowany jest wyłącznie system sterowania A, B. Dla żaluzji o szerokości powyżej 45 cm., system A, B, C, D. 2. * Z uwagi na skok drabinki, tolerancja wysokości wynosi do + 15 mm. 3. ** Kolor przekładni monocommando: biały, kość słoniowa, szary, brąz, czarny (standardowo zastosowany jest łańcuszek metalowy). 4. *** Wspornik dostępny tylko w systemie H+P i Retro. 5. **** W przypadku wyboru systemu DR/AL, kolor osprzętu drewnianego określony na podstawie wzornika lameli drewnianych 50 mm. 6. W przypadku wyboru systemu Retro, należy określić kolor osprzętu drewnianego w kolumnie 9, na podstawie wzornika lameli drewnianych 50 mm. 7. W systemie elektrycznym silnik montowany jest centrycznie - strona sterowania oznacza stronę wyprowadzenia przewodu (standardowo strona wyjścia jest po prawej stronie. edycja styczeń_2012 Wspornik listwy dolnej Wieszak Retro Wieszak standard... czytelny podpis zamawiającego
