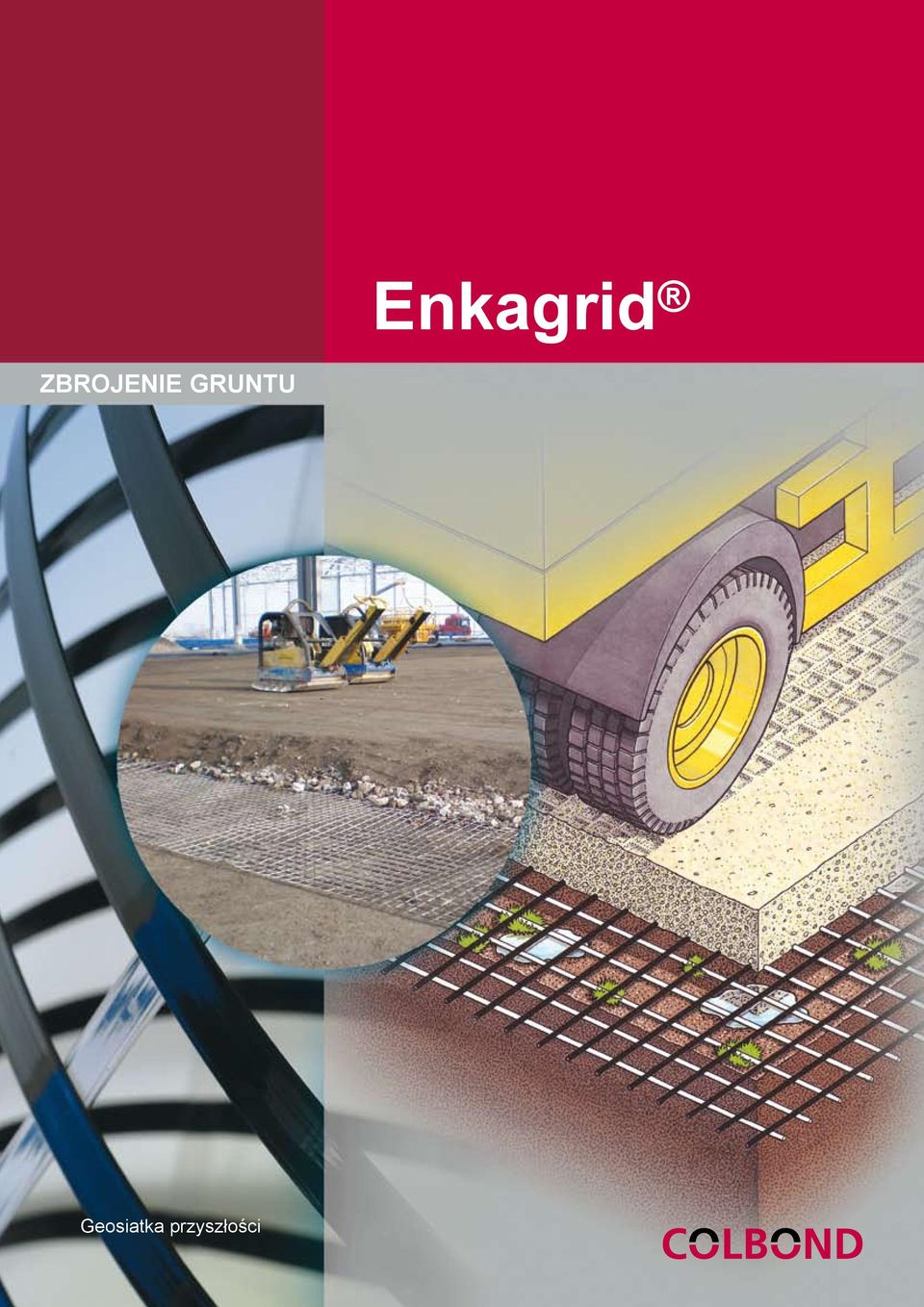

1 Enkagrid Zbrojenie Gruntu Geosiatka przyszłości

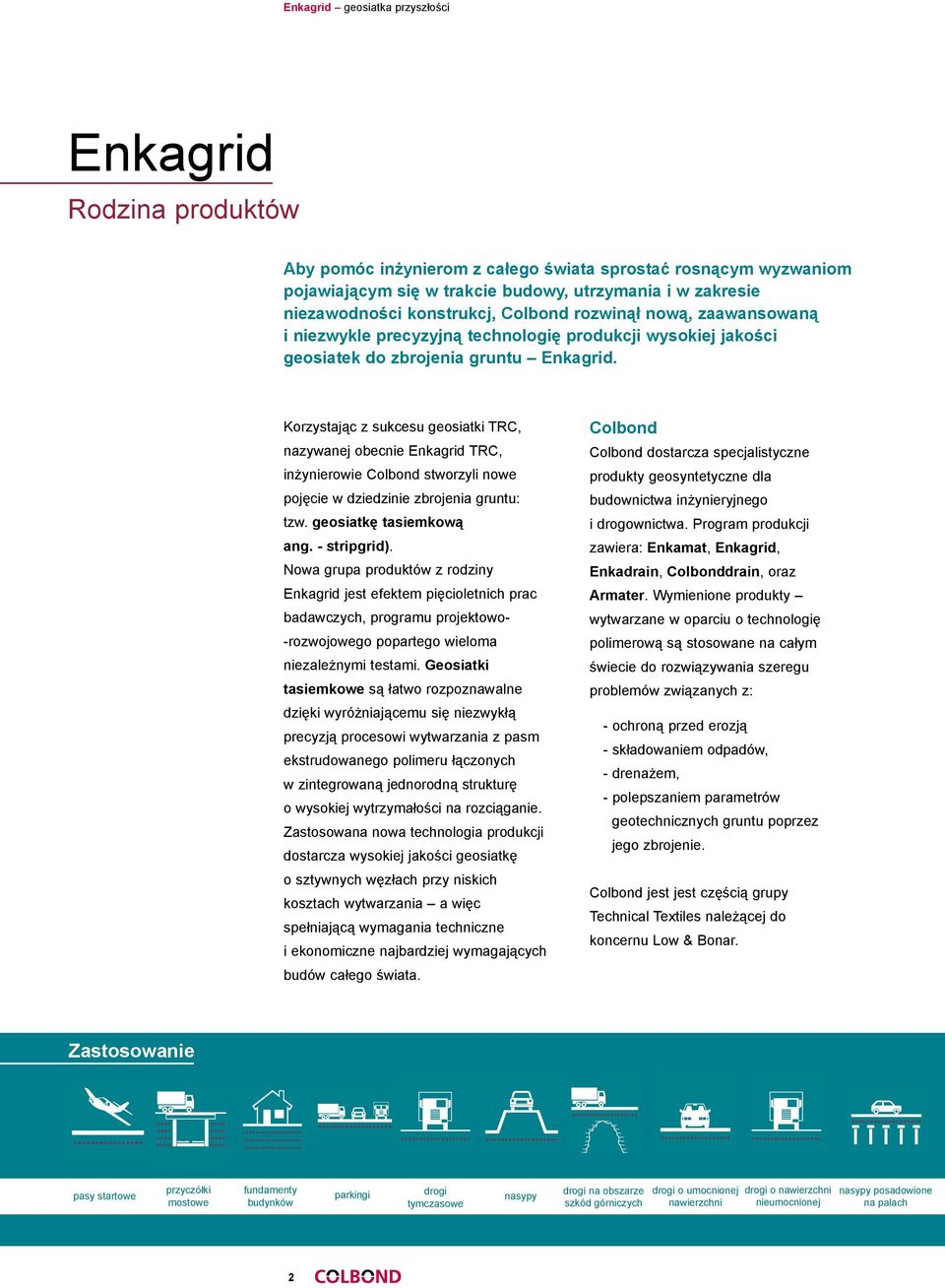

2 Enkagrid Rodzina produktów Aby pomóc inżynierom z całego świata sprostać rosnącym wyzwaniom pojawiającym się w trakcie budowy, utrzymania i w zakresie niezawodności konstrukcj, Colbond rozwinął nową, zaawansowaną i niezwykle precyzyjną technologię produkcji wysokiej jakości geosiatek do zbrojenia gruntu Enkagrid. Korzystając z sukcesu geosiatki TRC, nazywanej obecnie Enkagrid TRC, inżynierowie Colbond stworzyli nowe pojęcie w dziedzinie zbrojenia gruntu: tzw. geosiatkę tasiemkową ang. - stripgrid). Nowa grupa produktów z rodziny Enkagrid jest efektem pięcioletnich prac badawczych, programu projektowo- -rozwojowego popartego wieloma niezależnymi testami. Geosiatki tasiemkowe są łatwo rozpoznawalne dzięki wyróżniającemu się niezwykłą precyzją procesowi wytwarzania z pasm ekstrudowanego polimeru łączonych w zinte growaną jednorodną strukturę o wysokiej wytrzymałości na rozciąganie. Zastosowana nowa technologia produkcji dostarcza wysokiej jakości geosiatkę o sztywnych węzłach przy niskich kosztach wytwarzania a więc spełniającą wymagania techniczne i ekonomiczne najbardziej wymagających budów całego świata. Colbond Colbond dostarcza specjalistyczne produkty geosyntetyczne dla budownictwa inżynieryjnego i drogownictwa. Program produkcji zawiera: Enkamat, Enkagrid, Enkadrain, Colbonddrain, oraz Armater. Wymienione produkty wytwarzane w oparciu o technologię polimerową są stosowane na całym świecie do rozwiązywania szeregu problemów związanych z: - ochroną przed erozją - składowaniem odpadów, - drenażem, - polepszaniem parametrów geotechnicznych gruntu poprzez jego zbrojenie. Colbond jest jest częścią grupy Technical Textiles należącej do koncernu Low & Bonar. Zastosowanie pasy startowe przyczółki mostowe fundamenty budynków parkingi drogi tymczasowe nasypy drogi na obszarze szkód górniczych drogi o umocnionej nawierzchni drogi o nawierzchni nieumocnionej nasypy posadowione na palach 2

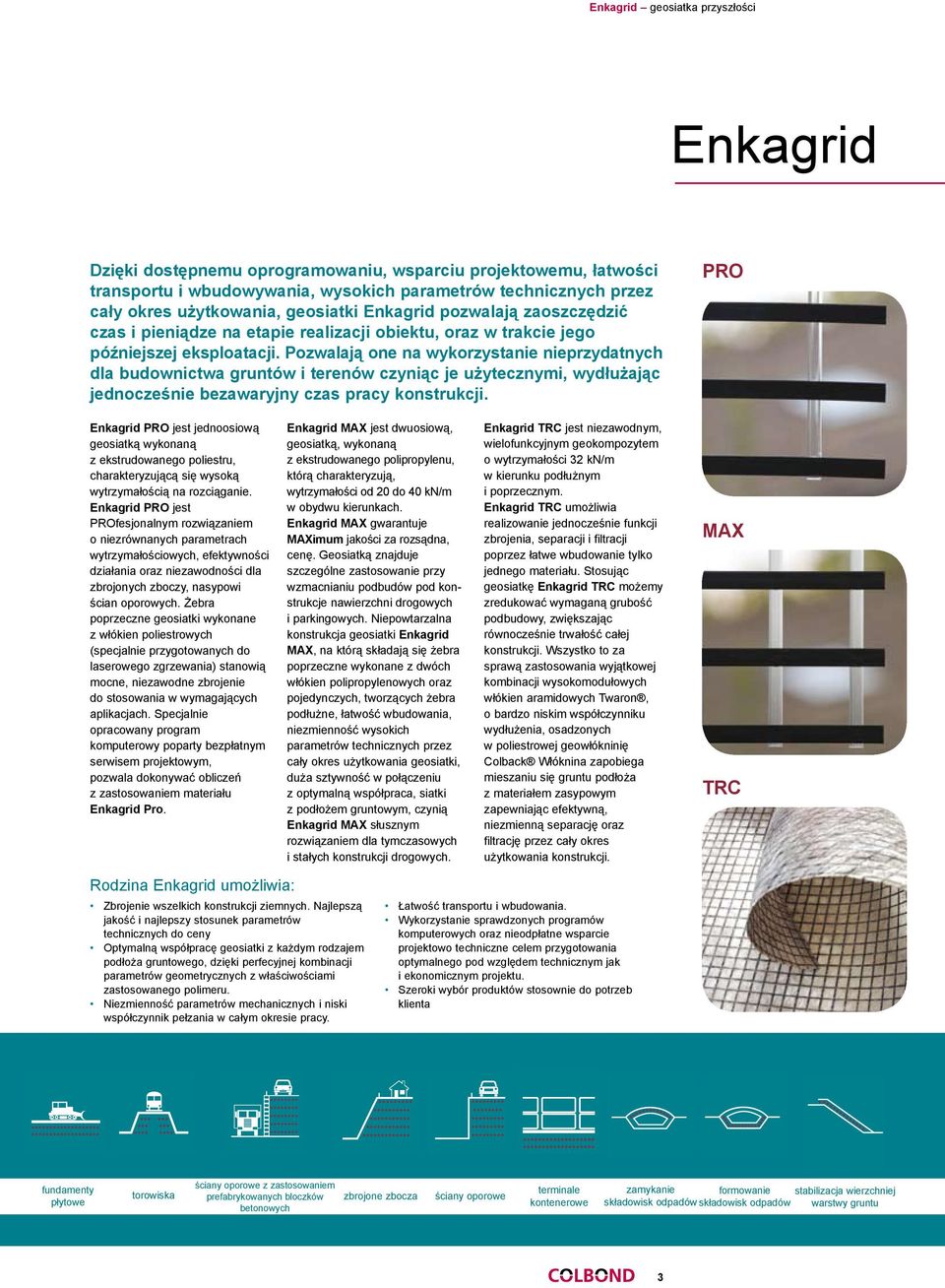

3 Enkagrid Dzięki dostępnemu oprogramowaniu, wsparciu projektowemu, łatwości transportu i wbudowywania, wysokich parametrów technicznych przez cały okres użytkowania, geosiatki Enkagrid pozwalają zaoszczędzić czas i pieniądze na etapie realizacji obiektu, oraz w trakcie jego późniejszej eksploatacji. Pozwalają one na wykorzystanie nieprzydatnych dla budownictwa gruntów i terenów czyniąc je użytecznymi, wydłużając jednocześnie bezawaryjny czas pracy konstrukcji. PRO Enkagrid PRO jest jednoosiową geosiatką wykonaną z ekstrudowanego poliestru, charakteryzującą się wysoką wytrzymałością na rozciąganie. Enkagrid PRO jest PROfesjonalnym rozwiązaniem o niezrównanych parametrach wytrzymałościowych, efektywności działania oraz niezawodności dla zbrojonych zboczy, nasypowi ścian oporowych. Żebra poprzeczne geosiatki wykonane z włókien poliestrowych (specjalnie przygotowanych do laserowego zgrzewania) stanowią mocne, niezawodne zbrojenie do stosowania w wymagających aplikacjach. Specjalnie opracowany program komputerowy poparty bezpłatnym serwisem projektowym, pozwala dokonywać obliczeń z zastosowaniem materiału Enkagrid Pro. Enkagrid MAX jest dwuosiową, geosiatką, wykonaną z ekstrudowanego polipropylenu, którą charakteryzują, wytrzymałości od 20 do 40 kn/m w obydwu kierunkach. Enkagrid MAX gwaran tuje MAXimum jakości za rozsądna, cenę. Geosiatką znajduje szczególne zastosowanie przy wzmacnianiu podbudów pod konstrukcje nawierzchni drogowych i parkingowych. Niepowtarzalna konstrukcja geosiatki Enkagrid MAX, na którą składają się żebra poprzeczne wykonane z dwóch włókien polipropylenowych oraz pojedynczych, tworzą cych żebra podłużne, łatwość wbu dowania, niezmienność wysokich parametrów technicznych przez cały okres użytkowania geosiatki, duża sztywność w połączeniu z optymalną współpraca, siatki z podłożem gruntowym, czynią Enkagrid MAX słusznym rozwiązaniem dla tymczasowych i stałych konstrukcji drogowych. Enkagrid TRC jest niezawodnym, wielofunkcyjnym geokompozytem o wytrzymałości 32 kn/m w kierunku podłużnym i poprzecznym. Enkagrid TRC umożliwia realizowanie jednocześnie funkcji zbrojenia, separacji i filtracji poprzez łatwe wbudowa nie tylko jednego materiału. Stosując geosiatkę Enkagrid TRC możemy zredukować wymaganą grubość podbudowy, zwiększając równocześnie trwałość całej konstrukcji. Wszystko to za sprawą zastosowania wyjątkowej kombi nacji wysokomodułowych włókien aramidowych Twaron, o bardzo niskim współczynniku wydłużenia, osadzonych w poliestrowej geowłókninię Colback Włóknina za pobiega mieszaniu się gruntu pod łoża z materiałem zasypowym zapewniając efektywną, niezmienną separację oraz filtrację przez cały okres użytkowania konstrukcji. MAX TRC Rodzina Enkagrid umożliwia: Zbrojenie wszelkich konstrukcji ziemnych. Najlepszą jakość i najlepszy stosunek parametrów technicznych do ceny Optymalną współpracę geosiatki z każdym rodzajem podłoża gruntowego, dzięki perfecyjnej kombinacji parametrów geometrycznych z właściwościami zastosowanego polimeru. Niezmienność parametrów mechanicznych i niski współczynnik pełzania w całym okresie pracy. Łatwość transportu i wbudowania. Wykorzystanie sprawdzonych programów komputerowych oraz nieodpłatne wsparcie projektowo techniczne celem przygotowania optymalnego pod względem technicznym jak i ekonomicznym projektu. Szeroki wybór produktów stosownie do potrzeb klienta fundamenty płytowe torowiska ściany oporowe z zastosowaniem prefabrykowanych bloczków betonowych zbrojone zbocza ściany oporowe terminale kontenerowe zamykanie formowanie składowisk odpadów składowisk odpadów stabilizacja wierzchniej warstwy gruntu 3

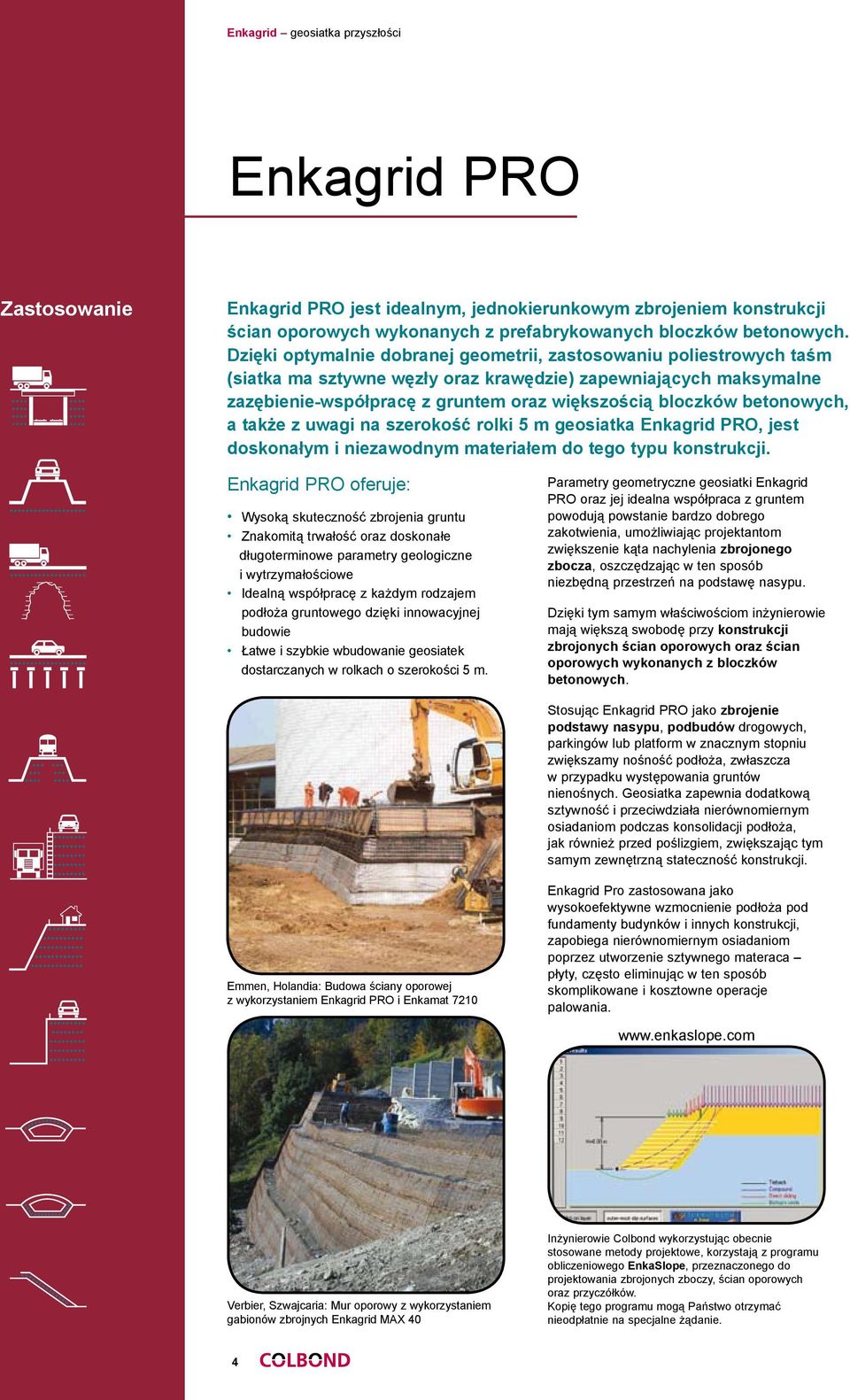

4 Enkagrid PRO Zastosowanie Enkagrid PRO jest idealnym, jednokierunkowym zbrojeniem kon strukcji ścian oporowych wykonanych z prefabrykowanych bloczków betonowych. Dzięki optymalnie dobranej geometrii, zastosowaniu poliestrowych taśm (siatka ma sztywne węzły oraz krawędzie) zapewniających maksymalne zazębienie-współpracę z gruntem oraz większością bloczków betonowych, a także z uwagi na szerokość rolki 5 m geosiatka Enkagrid PRO, jest doskonałym i niezawodnym materiałem do tego typu konstrukcji. Enkagrid PRO oferuje: Wysoką skuteczność zbrojenia gruntu Znakomitą trwałość oraz doskonałe długoterminowe parametry geologiczne i wytrzymałościowe Idealną współpracę z każdym rodzajem podłoża gruntowego dzięki innowacyjnej budowie Łatwe i szybkie wbudowanie geosiatek dostarczanych w rolkach o szerokości 5 m. Parametry geometryczne geosiatki Enkagrid PRO oraz jej idealna współpraca z gruntem powodują powstanie bardzo dobrego zakotwienia, umożliwiając projektantom zwiększenie kąta nachylenia zbrojonego zbocza, oszczędzając w ten sposób niezbędną przestrzeń na podstawę nasypu. Dzięki tym samym właściwościom inżynierowie mają większą swobodę przy konstrukcji zbrojonych ścian oporowych oraz ścian oporowych wykonanych z bloczków betonowych. Stosując Enkagrid PRO jako zbrojenie podstawy nasypu, podbudów drogowych, parkingów lub platform w znacznym stopniu zwiększamy nośność podłoża, zwłaszcza w przypadku występowania gruntów nienośnych. Geosiatka zapewnia dodatkową sztywność i przeciwdziała nierównomiernym osiadaniom podczas konsolidacji podłoża, jak również przed poślizgiem, zwiększając tym samym zewnętrzną stateczność konstrukcji. Emmen, Holandia: Budowa ściany oporowej z wykorzystaniem Enkagrid PRO i Enkamat 7210 Enkagrid Pro zastosowana jako wysokoefektywne wzmocnienie podłoża pod fundamenty budynków i innych konstrukcji, zapobiega nierównomiernym osiadaniom poprzez utworzenie sztywnego materaca płyty, często eliminując w ten sposób skomplikowane i kosztowne operacje palowania. Verbier, Szwajcaria: Mur oporowy z wykorzystaniem gabionów zbrojnych Enkagrid MAX 40 Inżynierowie Colbond wykorzystując obecnie stosowane metody projektowe, korzystają z programu obliczeniowego EnkaSlope, przeznaczonego do projektowania zbrojonych zboczy, ścian oporowych oraz przyczółków. Kopię tego programu mogą Państwo otrzymać nieodpłatnie na specjalne żądanie. 4

5 Enkagrid MAX Enkagrid MAX jest ekonomiczną, dwukierunkową geosiatką wykonaną z polipropylenu, która jak wszystkie produkty firmy Colbon, gwarantuje wysoką jakość. Enkagrid MAX idealnie nadaje się do stabilizacji podłoży gruntowych, podbudów zarówno dla dróg o nie umocnionej jak i umocnionej nawierzchni. Geosiatka dostarczana jest na plac budowy w postaci rolek o szerokości 5 m, co znacznie ułatwia transport i przyśpiesza proces jej wbudowania. Pozwala to uzyskać znaczne oszczędności, tak materiałów (niewielki udział zakładów), jak i robocizny. Zastosowanie Enkagrid MAX jest: Idealnym rozwiązaniem do wzmacniania podbudów dostępnym przy MAXymalnym stosunku jakości do ceny Zaprojektowana dla zapewnienia MAXymalnej nośności podłoża oraz wytrzymałości na ścinanie Dostarczana na plac budowy w rolkach o szerokości 5 m co wpływa na łatwość transportu i szybkość wbudowania Dzięki swej niepowtarzalnej budowie, otrzymywanej w procesie precyzyjnego zgrzewania za pomocą lasera pasm z chemicznie obojętnego, odpornego na działanie UV ekstrudowanego polipropylenu, Enkagrid MAX zachowuje wysoką sztywność, jednocześnie gwarantując optymalną współpracę z każdym rodzajem gruntu. Dzięki jednorodnej budowie, niezawodności Enkagrid MAX jest jedynie słusznym rozwiązaniem we wzmacnianiu słabonośnego podłoża gruntowego, zapewniając MAXimum jakości za rozsądną cenę. Żywiec: Zbrojenie podbudowy drogi geosiatką Enkagrid MAX Specjalnie zaprojektowana konstrukcja Enkagrid MAX oraz proces jej produkcji oparte są na najnowszych osiągnięciach technicznych jakim bez wątpienia jest opatentowany, komputerowo sterowany proces laserowego zgrzewania. Stosując technologię laserową uzyskuje się precyzyjną kontrolę jakości połączeń krzyżujących się taśm polimerowych już w trakcie procesu produkcji. Węgry, Austostrada M 3, połączenie Enkagrid MAX 30 z geowłókniną 5

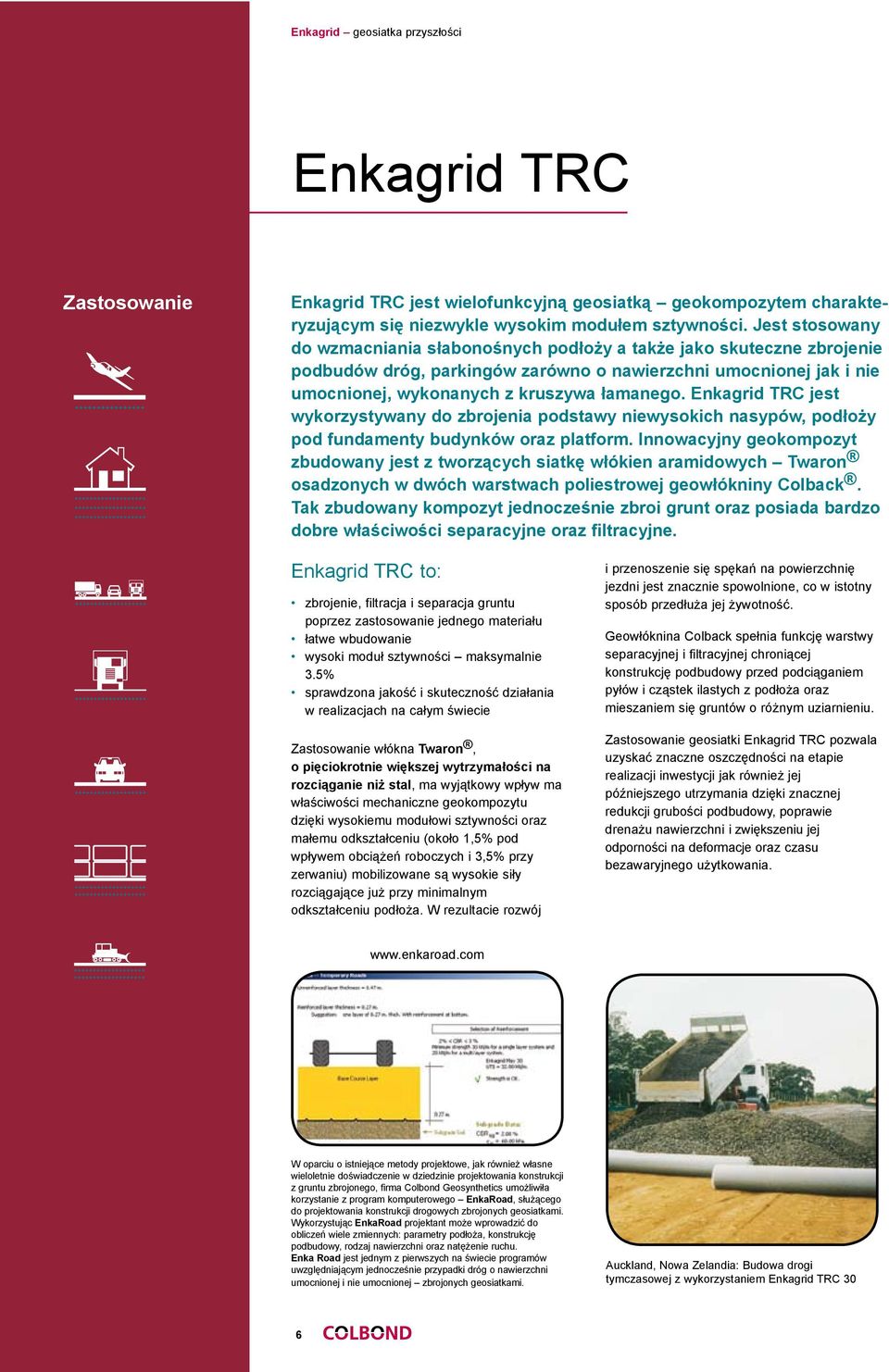

6 Enkagrid TRC Zastosowanie Enkagrid TRC jest wielofunkcyjną geosiatką geokompozytem charakteryzującym się niezwykle wysokim modułem sztywności. Jest stosowany do wzmacniania słabonośnych podłoży a także jako skuteczne zbrojenie podbudów dróg, parkingów zarówno o nawierzchni umocnionej jak i nie umocnionej, wykonanych z kruszywa łamanego. Enkagrid TRC jest wykorzystywany do zbrojenia podstawy niewysokich nasypów, podłoży pod fundamenty budynków oraz platform. Innowacyjny geokompozyt zbudowany jest z tworzących siatkę włókien aramidowych Twaron osadzonych w dwóch warstwach poliestrowej geowłókniny Colback. Tak zbudowany kompozyt jednocześnie zbroi grunt oraz posiada bardzo dobre właściwości separacyjne oraz filtracyjne. Enkagrid TRC to: zbrojenie, filtracja i separacja gruntu poprzez zastosowanie jednego materiału łatwe wbudowanie wysoki moduł sztywności maksymalnie 3.5% sprawdzona jakość i skuteczność działania w realizacjach na całym świecie Zastosowanie włókna Twaron, o pięciokrotnie większej wytrzymałości na rozciąganie niż stal, ma wyjątkowy wpływ ma właściwości mechaniczne geokompozytu dzięki wysokiemu modułowi sztywności oraz małemu odkształceniu (około 1,5% pod wpływem obciążeń roboczych i 3,5% przy zerwaniu) mobilizowane są wysokie siły rozciągające już przy minimalnym odkształceniu podłoża. W rezultacie rozwój i przenoszenie się spękań na powierzchnię jezdni jest znacznie spowolnione, co w istotny sposób przedłuża jej żywotność. Geowłóknina Colback spełnia funkcję warstwy separacyjnej i filtracyjnej chroniącej konstrukcję podbudowy przed podciąganiem pyłów i cząstek ilastych z podłoża oraz mieszaniem się gruntów o różnym uziarnieniu. Zastosowanie geosiatki Enkagrid TRC pozwala uzyskać znaczne oszczędności na etapie realizacji inwestycji jak również jej późniejszego utrzymania dzięki znacznej redukcji grubości podbudowy, poprawie drenażu nawierzchni i zwiększeniu jej odporności na deformacje oraz czasu bezawaryjnego użytkowania. W oparciu o istniejące metody projektowe, jak również własne wieloletnie doświadczenie w dziedzinie projektowania konstrukcji z gruntu zbrojonego, firma Colbond Geosynthetics umożliwiła korzystanie z program komputerowego EnkaRoad, służącego do projektowania konstrukcji drogowych zbrojonych geosiatkami. Wykorzystując EnkaRoad projektant może wprowadzić do obliczeń wiele zmiennych: parametry podłoża, konstrukcję podbudowy, rodzaj nawierzchni oraz natężenie ruchu. Enka Road jest jednym z pierwszych na świecie programów uwzględniającym jednocześnie przypadki dróg o nawierzchni umocnionej i nie umocnionej zbrojonych geosiatkami. Auckland, Nowa Zelandia: Budowa drogi tymczasowej z wykorzystaniem Enkagrid TRC 30 6

7 Enkagrid Przykłady zastosowań Reinforced wall Montbéliard, France Montbéliard, France is home to one of the many projects worldwide relying on Enkagrid PRO. Here it was used to build a steep wall to form an aesthetically appealing green face in a new residential area. With a face angle of 65, a wall length and height of 130m and 4,20m respectively, this project called for a geogrid providing reliable soil reinforcement and durability for long service life. The project team chose Enkagrid PRO 40 for its technical design strength, cost effectiveness and ease of handling. And Colbond s design support was also considered a PRO. Droga S 69 Zachodnia obwodnica Żywca jest częścią międzynarodowej drogi ekspresowej w kierunku Węgierskiej Górki, Zwardonia i dalej na Słowację. Tysiące samochodów jadących m.in. ze Śląska, przejeżdżało przez centrum Żywca, tworząc korki w śródmieściu. Dzięki obwodnicy kierowcy jadą nową, wygodną trasą bez świateł i skrzyżowań po obrzeżach miasta. W projekcie zastosowano m² Enkagrid MAX 20 wzmacniając podbudowę drogi oraz skarpy przyczółków wiaduktów. Drogi brukowane W Las Vegas szlaki komunikacyjne usytuowane na rodzimym słabonośnym podłożu pękały i ulegały deformacji. Projektanci miejscy stanęli przed problemem wzmocnienia podłoża i przedłużenia żywotności dróg. Wymogiem było zapewnienie krótkiego czasu realizacji projektu. Wybrano produkt Enkagrid MAX wzmacniający rodzimą warstwę gruntu. Materiał w ilości m 2 został ułożony na warstwie geotkaniny, dodatkowo filtrującej podłoże. Wzmocnienie podłoża hal produkcyjnych i parkingów Niedaleko Krakowa, w Niepołomicach, przy budowie nowej montowni samochodów ciężarowych MAN zostało wbudowane do wzmocnienia podłoża prawie m² siatki dwukierunkowej Enkagrid MAX 60. Wzmocniono słabe podłoże pod halami produkcyjnymi oraz miejscami parkingowymi wokół fabryki. Enkagrid sprawdził się jako materiał umożliwiający wykonanie projektu zgodnie z oczekiwaniem architektów. Enkagrid Właściwości Enkagrid PRO (jednokierunkowa siatka) Wytrzymałość na roziąganie (kn/m) Polimer PRO Produkty tworzone są w oparciu o wspólne prace naukowe z niezależnymi instytutami tbu (Niemcy), i uczelniami wyższymi jak np.: TU Delf (Holandia), EMPA (Szwajcaria), SKZ, FH Münster oraz TU München (Niemcy). PRO 60 PRO 90 PRO 120 PRO Enkagrid PRO block wall connection detail Enkagrid MAX (dwujuerunkowa siatka) Wytrzymałość na roziąganie (kn/m) Polimer MAX PP MAX PP MAX PP Altentreptow, Niemcy: Parking Geosiatki z rodziny Enkagrid produkowane są zgodnie z wymaganiami najbardziej rygorystycznych standardów jakości, potwierdzonych certyfikatem wprowadzenia i stosowania systemu zapewniania jakości zgodnie z ISO 9001 (świadectwo nr ). Od doboru surowca poprzez produkcję, transport, składowanie na placu budowy, wbudowanie oraz obsługę klienta, wykorzystywane są wieloletnie doświadczenia i know-how zdobyte przez Colbond. Enkagrid TRC (multifunkcjonalny geokompozyt) TRC 30 Podane wartości mogą ulec zmianie Wytrzymałość na roziąganie (kn/m) 30 Polimer aramid + 7

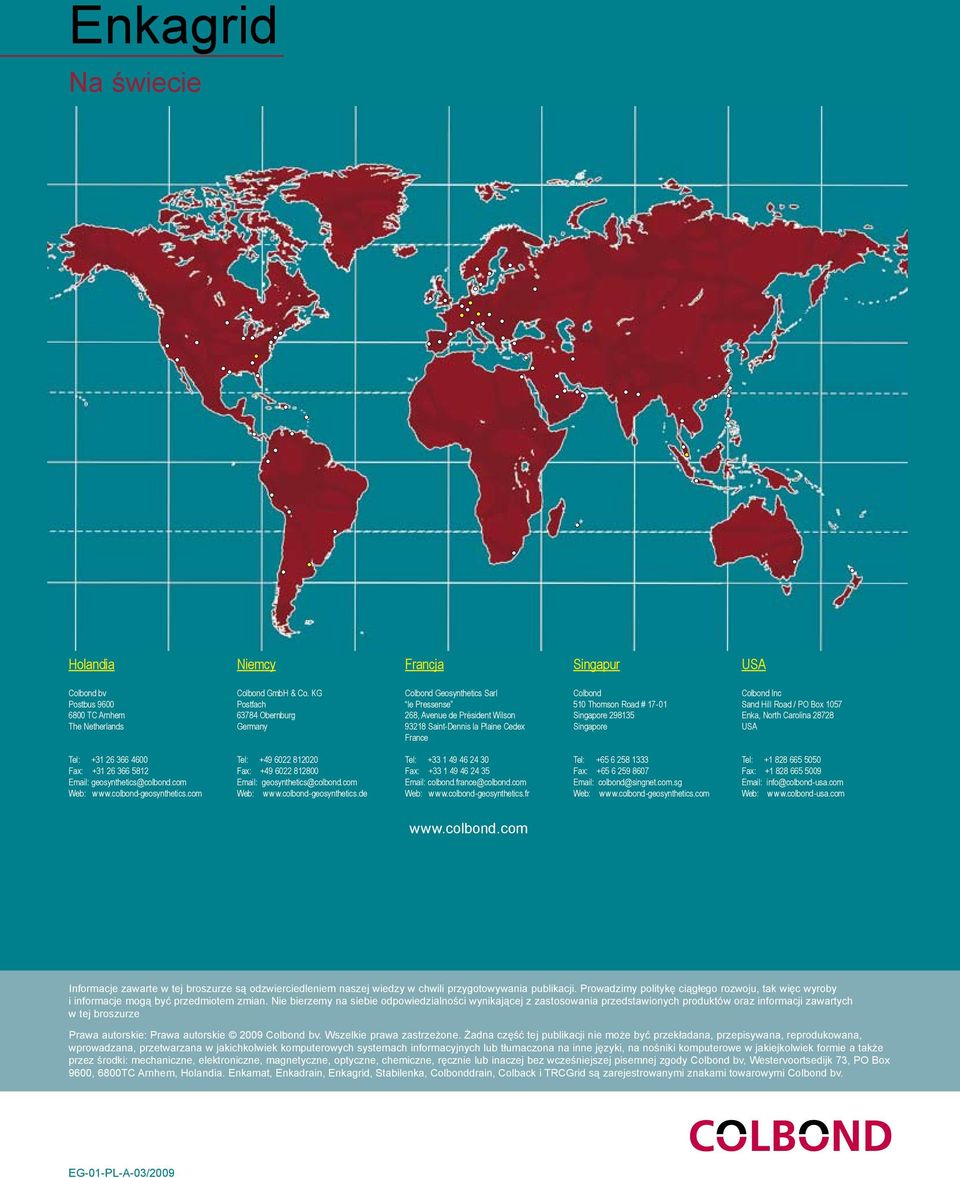

8 Enkagrid Na świecie Holandia Niemcy Francja Singapur USA Colbond bv Postbus TC Arnhem The Netherlands Colbond GmbH & Co. KG Postfach Obernburg Germany Colbond Geosynthetics Sarl le Pressense 268, Avenue de Président Wilson Saint-Dennis la Plaine Cedex France Colbond 510 Thomson Road # Singapore Singapore Colbond Inc Sand Hill Road / PO Box 1057 Enka, North Carolina USA Tel: Fax: geosynthetics@colbond.com Web: Tel: Fax: geosynthetics@colbond.com Web: Tel: Fax: colbond.france@colbond.com Web: Tel: Fax: colbond@singnet.com.sg Web: Tel: Fax: info@colbond-usa.com Web: Informacje zawarte w tej broszurze są odzwierciedleniem naszej wiedzy w chwili przygotowywania publikacji. Prowadzimy politykę ciągłego rozwoju, tak więc wyroby i informacje mogą być przedmiotem zmian. Nie bierze my na siebie odpowiedzialności wynikającej z zastosowania przedstawionych produktów oraz informacji zawartych w tej broszurze Prawa autorskie: Prawa autorskie 2009 Colbond bv. Wszelkie prawa zastrzeżone. Żadna część tej publikacji nie może być przekładana, przepisywana, reprodukowana, wprowadzana, przetwarzana w jakichkolwiek komputerowych systemach informacyjnych lub tłumaczona na inne języki, na nośniki komputerowe w jakiejkolwiek formie a także przez środki: mechaniczne, elektroniczne, magnetyczne, optyczne, chemiczne, ręcznie lub inaczej bez wcześniejszej pisemnej zgody Colbond bv, Westervoortsedijk 73, PO Box 9600, 6800TC Arnhem, Holandia. Enkamat, Enkadrain, Enkagrid, Stabilenka, Colbonddrain, Colback i TRCGrid są zarejestrowanymi znakami towarowymi Colbond bv. EG-01-PL-A-03/2009
