1 KOLEKTORY SŁONECZNE ZASTOSOWANIE TECHNIKI SOLAR System solar dla domów jedno- i wielorodzinnych Powierzchnia kolektora: od 3m2 do 30 m2 Korzyści: W lecie prawie 100 % zapotrzebowania na ciepłą wodę może być pokryte za pomocą systemu solar a kocioł grzewczy w tym czasie nie pracuje. Można liczyć, że w ciągu całego roku słońce pokrywa od 50 % do 80 % zapotrzebowania na energię potrzebną do przygotowania ciepłej wody. Rozsądnym jest zatem (zwłaszcza przy systemach grzewczych niskotemperaturowych), wykorzystanie energii słonecznej w zimie oraz w miesiącach przejściowych dla celów grzewczych. Prywatne baseny kąpielowe mogą być w miesiącach letnich w pełni ogrzewane energią słoneczną, bez obniżenia komfortu obiektu. Powierzchnia kolektorów z letniskowych kąpielisk ogólnodostępnych, może być wykorzystana w sezonie grzewczym do wspomagania ogrzewania. Odciążenie środowiska od szkodliwych substancji wynosi przykładowo, przy zastosowaniu kolektora wakum-rurowego CPC Paradigma o powierzchni 4,7 m2, rocznie około 1,2 kg dwutlenku siarki, 0,7 kg tlenków azotu i około 1000 kg dwutlenku węgla (CO2). Poczucia lepszego i przyjemniejszego życia, posiadacza systemu solar, nie da się wyrazić liczbami. Systemy solar - średnie i duże Powierzchnia kolektora: od 30m2 Korzyści: Przygotowanie ciepłej wody dla domów wielorodzinnych, pensjonatów, hoteli, centrów konferencyjnych, spółdzielni mieszkaniowych, przedsiębiorstw energetyki cieplnej, szkół, zakładów pracy, szpitali, koszarów, itp., w ciągu roku może być pokryte w % przez wykorzystanie energii słonecznej. Ponadto energia solar zostaje wykorzystana do wspomagania ogrzewania. Dla obiektów sezonowych (letnich), o zwiększonym zapotrzebowaniu ciepłej wody, jak obiekty sportowe, pola campingowe, kąpieliska itp., osiągany procentowy udział energii słonecznej jest dużo wyższy a więc i sensowny. Systemy solar podnoszą praktyczną i ideową wartość obiektu. Dokumentują postęp i wizerunek architekta i inwestora oraz podnoszą ich image. Coraz silniejszy pęd do uzyskiwania ekologicznej energii solar i stosowania jej na co dzień jest najlepszą reklamą dla właścicieli i użytkowników obiektów z systemami solar. -1-

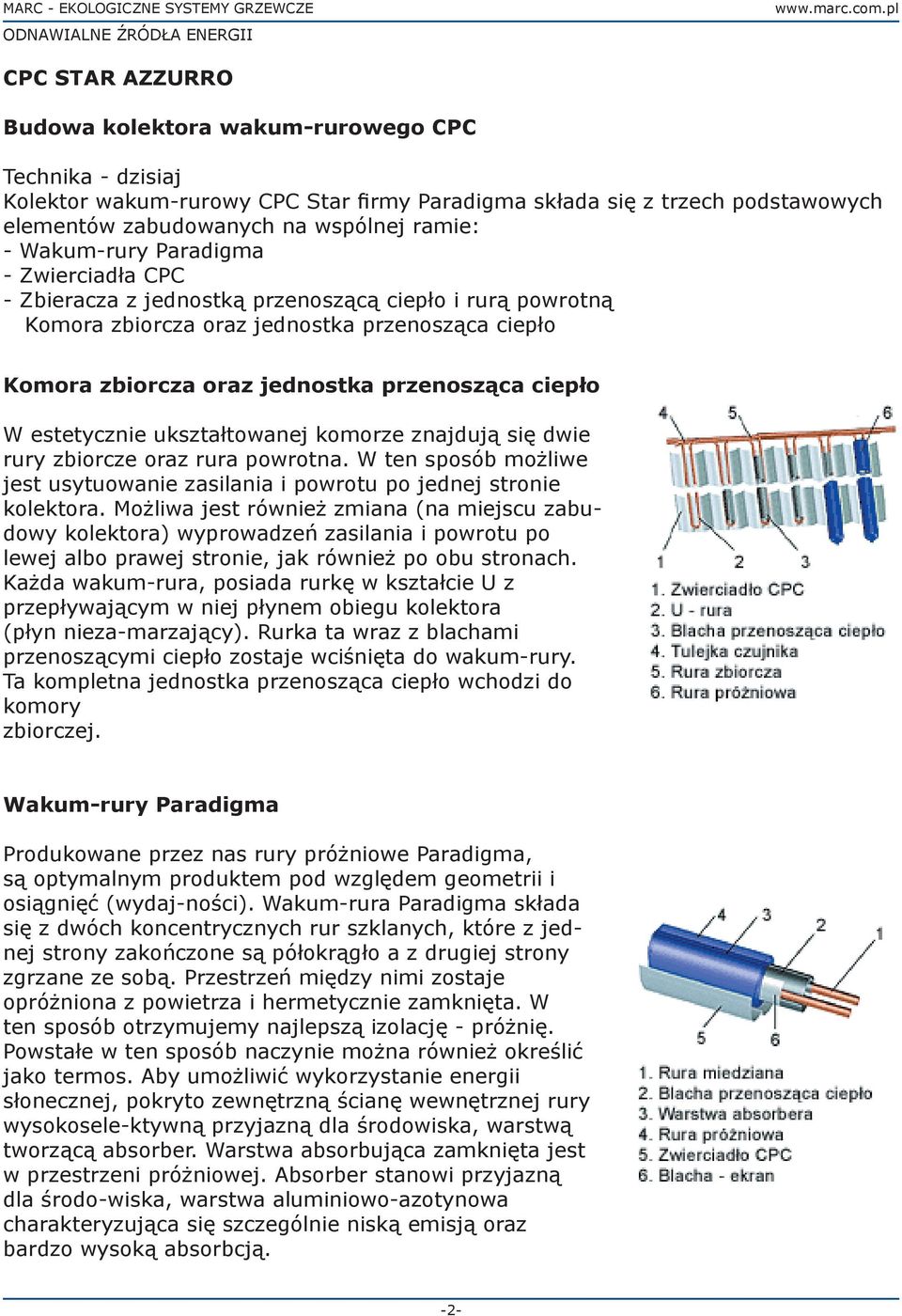

2 CPC STAR AZZURRO Budowa kolektora wakum-rurowego CPC Technika - dzisiaj Kolektor wakum-rurowy CPC Star firmy Paradigma składa się z trzech podstawowych elementów zabudowanych na wspólnej ramie: - Wakum-rury Paradigma - Zwierciadła CPC - Zbieracza z jednostką przenoszącą ciepło i rurą powrotną Komora zbiorcza oraz jednostka przenosząca ciepło Komora zbiorcza oraz jednostka przenosząca ciepło W estetycznie ukształtowanej komorze znajdują się dwie rury zbiorcze oraz rura powrotna. W ten sposób możliwe jest usytuowanie zasilania i powrotu po jednej stronie kolektora. Możliwa jest również zmiana (na miejscu zabudowy kolektora) wyprowadzeń zasilania i powrotu po lewej albo prawej stronie, jak również po obu stronach. Każda wakum-rura, posiada rurkę w kształcie U z przepływającym w niej płynem obiegu kolektora (płyn nieza-marzający). Rurka ta wraz z blachami przenoszącymi ciepło zostaje wciśnięta do wakum-rury. Ta kompletna jednostka przenosząca ciepło wchodzi do komory zbiorczej. Wakum-rury Paradigma Produkowane przez nas rury próżniowe Paradigma, są optymalnym produktem pod względem geometrii i osiągnięć (wydaj-ności). Wakum-rura Paradigma składa się z dwóch koncentrycznych rur szklanych, które z jednej strony zakończone są półokrągło a z drugiej strony zgrzane ze sobą. Przestrzeń między nimi zostaje opróżniona z powietrza i hermetycznie zamknięta. W ten sposób otrzymujemy najlepszą izolację - próżnię. Powstałe w ten sposób naczynie można również określić jako termos. Aby umożliwić wykorzystanie energii słonecznej, pokryto zewnętrzną ścianę wewnętrznej rury wysokosele-ktywną przyjazną dla środowiska, warstwą tworzącą absorber. Warstwa absorbująca zamknięta jest w przestrzeni próżniowej. Absorber stanowi przyjazną dla środo-wiska, warstwa aluminiowo-azotynowa charakteryzująca się szczególnie niską emisją oraz bardzo wysoką absorbcją. -2-

3 Zwierciadło CPC Aby podnieść do maksimum osiągi kolektora, z tyłu każdej wakum-rury znajduje się wysokorefleksyjne, odporne na najnieko-rzystniejsze warunki pogodowe, zwiercia-dło paraboliczne CPC (Compound Parabolic Concentrator). Szczególnie, zoptymalizo-wana przez nas geometria zwierciadła, gwarantuje absorbowanie padającego nawet pod najniekorzystniejszym kątem bezpośredniego oraz dyfuzyjnego światła słonecznego. Podnosi to w bardzo wysokim stopniu uzysk energii poprzez kolektor słoneczny. Niekorzystny kąt promieniowania wynika ze skośnie padającego światła słonecznego np. dom nie jest skierowany dokładnie na południe, tylko bardziej na wschód albo zachód a także przez słońce poranne lub wieczorne albo promieniowanie słoneczne rozproszone przez chmury. Kolektor wakumrurowy Paradigma pochła-nia również światło które nie daje już cienia. Tak rozproszone światło nazywane jest promieniowaniem dyfuzyjnym. Dane techniczne kolektora CPC Star azzurro CPC 14/21 Star azzurro Dane techniczne kolektora CPC Star azzurro CPC 30/45 Star azzurro -3-
