1 Alternatywne źródła taniej i czystej energii-pompy ciepła i kolektory słoneczne dr inż. Małgorzata Smuczyńska Kierownik Działu Odnawialnych Źródeł Energii, Sp. z o.o. Sekretarz Zarządu Polskiej Organizacji Rozwoju Technologii Pomp Ciepła PORT PC

2 Rynek pomp ciepła w Polsce Rynek pomp ciepła w Polsce na tle innych krajów UE w 2011r. Źródło: EHPA, PORT PC (Polska Organizacja Rozwoju Technologii Pomp Ciepła),

3 Rynek pomp ciepła w Polsce Rozwój rynku pomp ciepła r * Źródło: EHPA, PORT PC (Polska Organizacja Rozwoju Technologii Pomp Ciepła),

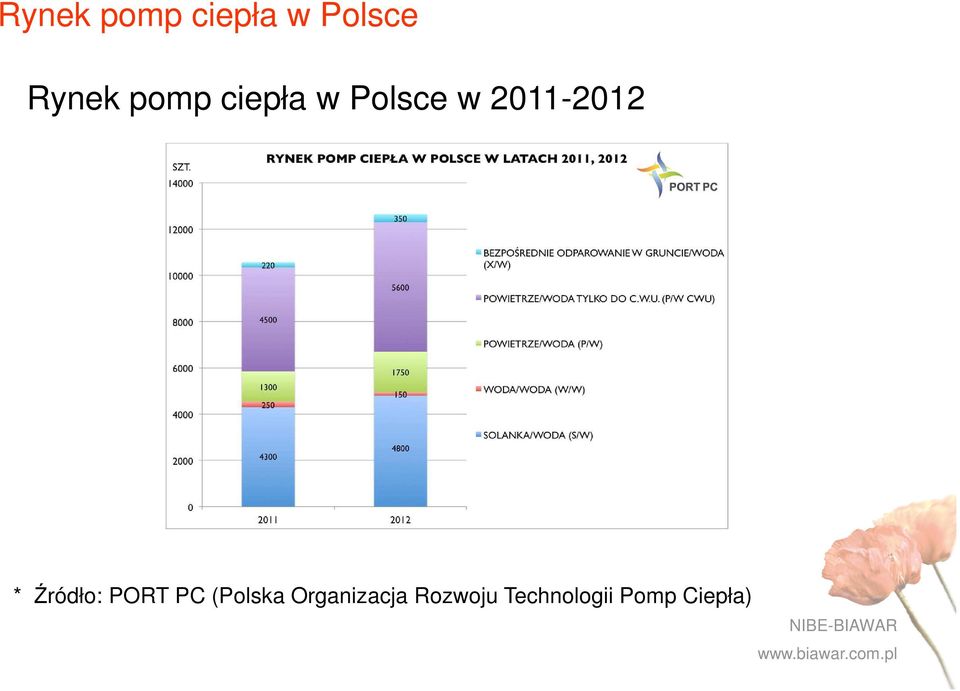

4 Rynek pomp ciepła w Polsce Rynek pomp ciepła w Polsce w * Źródło: PORT PC (Polska Organizacja Rozwoju Technologii Pomp Ciepła)

5 Rynek pomp ciepła w Polsce liderem sprzedaży pomp ciepła w Polsce 20% udziału w rynku pomp ciepła w Polsce w 2011r. * Źródło: BRG Consult

6 Pompy ciepła NIBE Budowa, zasada działania, sprawność dr inż. Małgorzata Smuczyńska Kierownik Działu Odnawialnych Źródeł Energii Nibe-Biawar Sp z o.o.

7 Budowa i zasada działania pompy ciepła Obieg 1 dolne źródła grunt Obieg 3 system grzewczy zbiornik ciepłej wody Obieg 2 moduł chłodniczy

8 Budowa i zasada działania pompy ciepła Obieg 1 dolne źródła grunt Obieg 3 system grzewczy zbiornik ciepłej wody Obieg 2 moduł chłodniczy

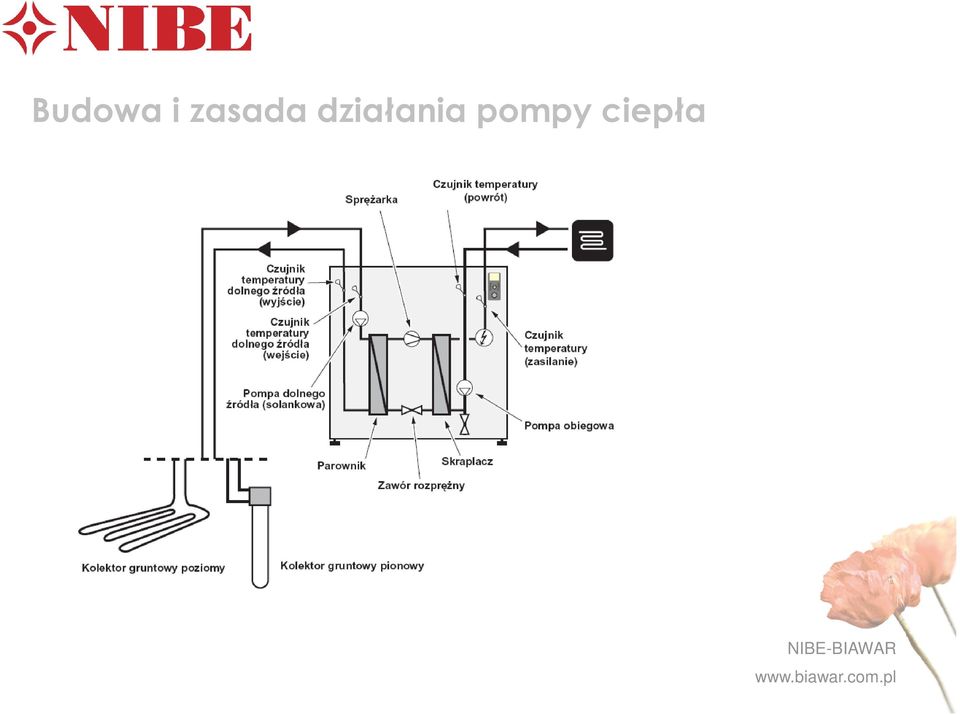

9 Budowa i zasada działania pompy ciepła

10 Na czym polega fenomen? nawet 75-80% energii pochodzi z odnawialnego źródła energia darmowa pozostałe 20-25% - to energia ze źródła konwencjonalnego prąd elektryczny

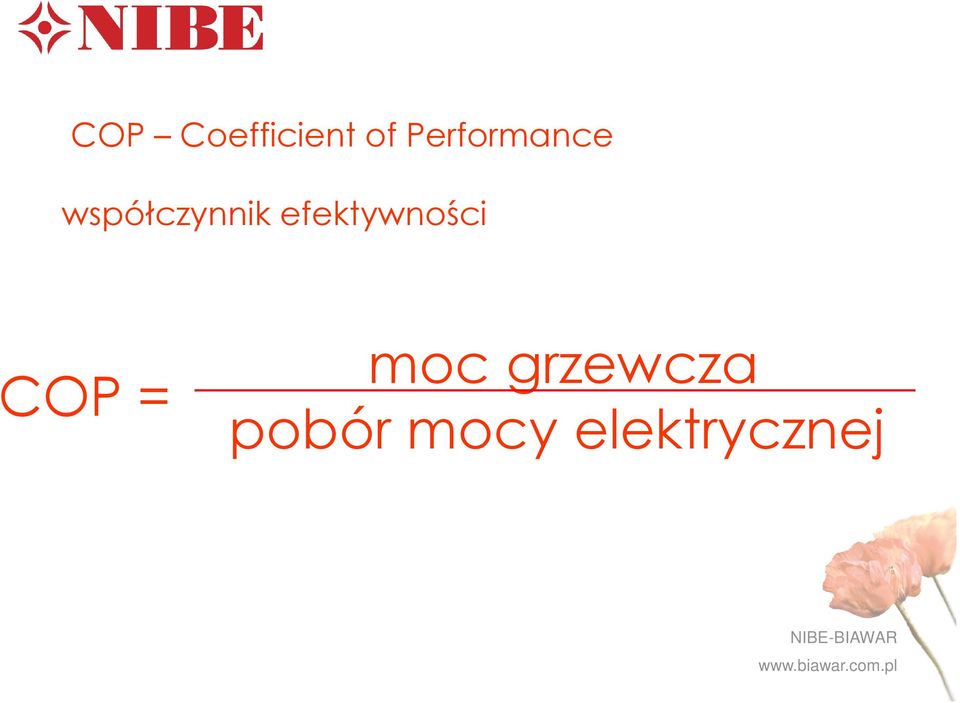

11 COP Coefficient of Performance współczynnik efektywności COP = moc grzewcza pobór mocy elektrycznej

12 COP współczynnik efektywności Gruntowa pompa ciepła NIBE F1245 COP = 9,98 1,98 = 5,04

13 DLACZEGO POMPA CIEPŁA? produkcja ciepła wszędzie tam, gdzie spełniony jest podstawowy warunek budowy dostęp do energii elektrycznej korzystamy z odnawialnej energii zawartej w powietrzu, wodzie, gruncie produkcja ciepła bez magazynowania paliwa mała powierzchnia zabudowy bezobsługowość

14 DLACZEGO POMPA CIEPŁA? wysoka trwałość (20-25 lat) niskie koszty ogrzewania i produkcji ciepłej wody pomieszczenie, w którym stoi pompa ciepła może pełnić inne funkcje i nie musi spełniać specjalnych warunków możliwość chłodzenia, wentylacji budynku innowacyjna, ciągle rozwijająca się, nagradzana - technologia przyszłości

15 DLACZEGO POMPA CIEPŁA? Pozycja lidera w Polsce (jakość!, serwis!, parametry!), największy producent pomp ciepła w Europie Najwyższa sprawność (COP=5,04), Najniższy poziom hałasu (43dB), Funkcjonalność (ogrzewanie, chłodzenie, wentylacja, ciepła woda, basen ) Nowoczesny, kolorowy, intuicyjny, dziecinnie prosty sterownik Niska awaryjność, gwarancja do 5 lat Ponad 30 letnie doświadczenie Bogata oferta typów pomp ciepła (>60 modeli) i akcesoriów

16 Pompy ciepła NIBE Sposoby zasilania pomp ciepła -dolne źródło dr inż. Małgorzata Smuczyńska Kierownik Działu Odnawialnych Źródeł Energii Nibe-Biawar Sp z o.o.

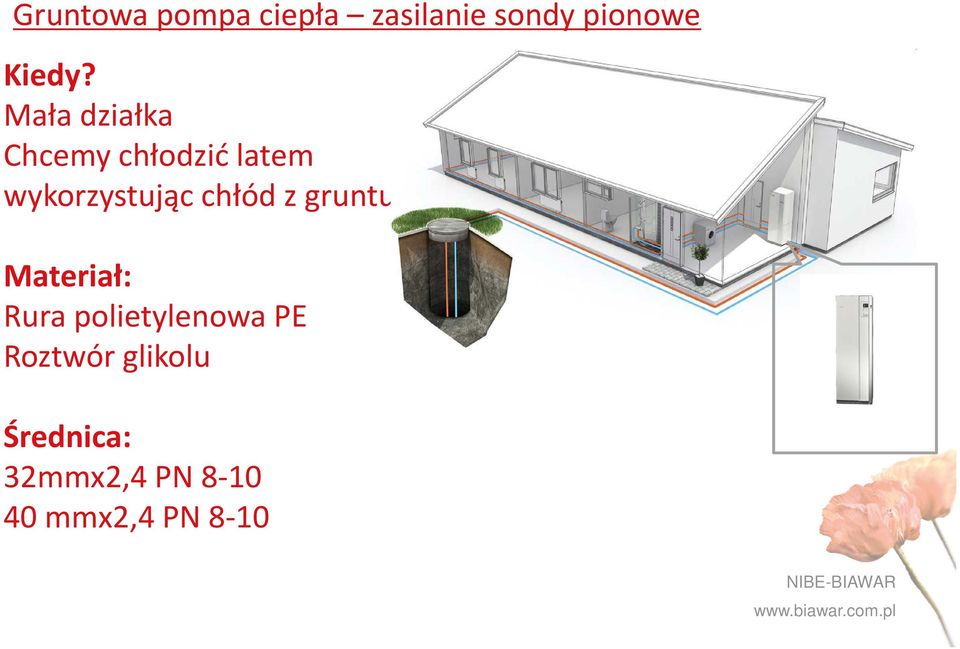

17 Gruntowa pompa ciepła zasilanie sondy pionowe Kiedy? Mała działka Chcemy chłodzić latem wykorzystując chłód z gruntu Materiał: Rura polietylenowa PE Roztwór glikolu Średnica: 32mmx2,4 PN mmx2,4 PN 8-10

18 Gruntowa pompa ciepła zasilanie sondy pionowe m.pl

19 Gruntowa pompa ciepła zasilanie gruntowym kolektorem poziomym Kiedy? Duża powierzchnia działki Działka niezagospodarowana Możliwość regeneracji kolektora (brak zabudowy) Materiał: Rura polietylenowa PE Roztwór glikolu Średnica: 32mmx2,4 PN mmx2,4 PN 8-10 m.pl

20 Gruntowa pompa ciepła zasilanie kolektorem poziomym

21 Woda powierzchniowa jako źródło ciepła Kiedy? Dostęp do własnego jeziora/stawu Odpowiednia głębokość Duża powierzchnia Materiał: Rura polietylenowa PE Roztwór glikolu Średnica: 32mmx2,4 PN mmx2,4 PN 8-10

22 Woda powierzchniowa jako źródło ciepła

23 Gruntowa pompa ciepła zasilanie wodą gruntową Kiedy? Odległość 2 studni >15m Odpowiedni wydatek Odpowiednia jakość Materiał: Pompa wody Wymiennik pośredni Roztwór glikolu Inne: Pozwolenie wodno-prawne m.pl

24 Pompa ciepła zasilana powietrzem zewnętrznym Kiedy? Mała lub zagospodarowana działka Szukamy oszczędności ze względu na nie ekonomiczne istniejące źródło ciepła Basen Chłodzenie

25 Pompa ciepła zasilana powietrzem wentylacyjnym Kiedy? Do budynków o niskim zapotrzebowaniu energetycznym i pasywnych. Do produkcji c.w.u

26 Pompy ciepła NIBE Powietrzne czy gruntowe? -analiza ekonomiczna dr inż. Małgorzata Smuczyńska Kierownik Działu Odnawialnych Źródeł Energii Nibe-Biawar Sp z o.o.

27 Powierzchnia budynku 180 m2, 50W/m2: wariant podstawowy sondy pionowe Nazwa artykułu/usługi Ilość J.m. Cena kat. netto Wartość netto Dolne źródło zasilania pompy ciepła: - wykonanie odwiertów, -wprowadzenie sond z rur PE40mm do odwiertów; -wprowadzenie rur do budynku; - napełnienie czynnikiem niezamarzającym 200 mb OKRES ZWROTU POMPA CIEPŁA / KOCIOŁ OLEJOWY =3 do 4 lat Pompa ciepła NIBE F kW (wbudowany zasobnik c.w.u. 180l) 1 szt Robocizna RAZEM roczne zużycie energii na ogrzewanie i wodę: kwh x 0,6zł= zł / rok

28 Powierzchnia budynku 180 m2, 50W/m2: wariant podstawowy powietrze zewnętrzne Nazwa artykułu/usługi Ilość J.m. Cena kat. netto Wartość netto Pompa ciepła Zestaw:* NIBE SPLIT AMS 10 jednostka zewn. ACVM270 jednostka wewn. 1 kpl Robocizna RAZEM OKRES ZWROTU POMPA CIEPŁA / KOCIOŁ OLEJOWY = 4 do 5 lat roczne zużycie energii na ogrzewanie i wodę: 5 580kWh x 0,6zł= zł / rok

29 Powierzchnia budynku 180 m2, 50W/m2: wariant podstawowy powietrze wewnętrzne Nazwa artykułu/usługi Ilość J.m. Cena kat. netto Wartość netto Pompa ciepła BIAWAR OW-PC 1 kpl Robocizna RAZEM Koszty produkcji c.w.u. 3,5 x niższe od ogrzewacza elektrycznego roczne zużycie energii do produkcji ciepłej wody (4-5 osoby): 1212 kwh x 0,6zł= 727 zł / rok

30 Obiekt przemysłowy-oczyszczalnia ścieków wariant podstawowy ciepło odpadowe Pompa ciepła Nazwa artykułu/usługi Ilość J.m. Cena kat. netto Wartość netto Kaskada 3 pomp ciepła F kW (łączna moc grzewcza 180kW) 3 kpl Robocizna RAZEM

31 OKRES ZWROTU POMPA CIEPŁA / KOCIOŁ OLEJOWY =2 lata OKRES ZWROTU POMPA CIEPŁA / KOCIOŁ GAZOWY =6,3 lat OKRES ZWROTU POMPA CIEPŁA / KOCIOŁ GAZOWY LPG=1,7 roku

32 Pompy ciepła NIBE Przykłady zastosowań -gospodarstwa domowe dr inż. Małgorzata Smuczyńska Kierownik Działu Odnawialnych Źródeł Energii Nibe-Biawar Sp z o.o.

33 Miejscowość: Białystok Obiekt: dom jednorodzinny Moc grzewcza: 8kW Dolne źródło: Kolektor gruntowy pionowy (2x 90mb)

34 Miejscowość: Białystok Obiekt: dom jednorodzinny Moc grzewcza: 8kW Dolne źródło: Kolektor gruntowy pionowy (2x 90mb)

35 Pompy ciepła NIBE Przykłady zastosowań -obiekty rolnicze dr inż. Małgorzata Smuczyńska Kierownik Działu Odnawialnych Źródeł Energii Nibe-Biawar Sp z o.o.

36 woj: wielkopolskie Obiekt: Ekobudynek Moc grzewcza: 8kW Dolne źródło: Powietrze w oborze wolnostanowiskowej

37 woj: wielkopolskie Obiekt: Chlewnia Moc grzewcza: 8kW Dolne źródło: Ciepło odpadowe z hodowli świń

38 Pompy ciepła NIBE Przykłady zastosowań -duże obiekty przemysłowe, sakralne i komercyjne dr inż. Małgorzata Smuczyńska Kierownik Działu Odnawialnych Źródeł Energii Nibe-Biawar Sp z o.o.

39 Miejscowość: Wągrowiec Obiekt: Wodociągi Miejskie Moc grzewcza: 160kW (4x40kW) Dolne źródło: woda wodociągowa

40 Miejscowość: Oleśnica Obiekt: Aqua Park Moc grzewcza: 180 kw Dolne źródło: Kolektor gruntowy pionowy

41 Miejscowość: Białowieża Obiekt: Hotel Żubrówka Moc grzewcza: 240 kw Dolne źródło: Kolektor gruntowy pionowy

42 Miejscowość: Gdańsk Obiekt: Kościół pw. Bożego Ciała Moc grzewcza: 180kW docelowo 700kW Dolne źródło: Kolektor gruntowy pionowy

43 Miejscowość: Opole Obiekt: Zakład Produkcyjny NUTRICIA Moc grzewcza: >1,5 MW Dolne źródło: Ciepło technologiczne

44 Oferujemy systemy pomp ciepła pracujące w funkcji: ogrzewania produkcji ciepłej wody chłodzenia wentylacji z odzyskiem energii

45 Oferujemy systemy pomp ciepła do: budynków nowych i modernizowanych

46 Oferujemy systemy pomp ciepła do: domów jedno- i wielorodzinnych, zakładów usługowych i produkcyjnych, oczyszczalni ścieków, wodociągów, Obiektów rolniczych, obiektów sakralnych i rekreacyjnych, hoteli i pensjonatów, budynków pasywnych i niskoenergetycznych, i innych

47 Kolektory słoneczne BIAWAR dr inż. Małgorzata Smuczyńska Kierownik Działu Odnawialnych Źródeł Energii Nibe-Biawar Sp z o.o.

48 Zasada działania systemu solarnego Promieniowanie słoneczne ogrzewa absorber znajdujący się wewnątrz kolektora.

49 Zasada działania systemu solarnego Gdy temperatura w absorberze T1 jest wyższa od temperatury w zasobniku wody T2 układ sterujący włącza pompę obiegową.

50 Zasada działania systemu solarnego Przepływająca pod absorberem, niezamarzająca ciecz zostaje ogrzana. Ogrzana w kolektorach ciecz jest transportowana wymuszonym obiegiem do zasobnika solarnego, gdzie ogrzewa wodę użytkową. Ciepło z kolektorów jest przekazywane wodzie użytkowej.

51 Uproszczony dobór kolektorów do ciepłej wody Pojemność zasobnika wyniesie: 3 osoby x 60 litrów/dzień x 1,5 = 270 litrów Ilość kolektorów: 3 osoby x 1,5 m2/osobę = 4,5 m2 pow. kolektora

52 Uproszczony dobór kolektorów do ciepłej wody Taki dobór pozwala uzyskać stopień pokrycia zapotrzebowania energii na produkcje ciepłej wody przez energie solarną na poziomie 60%.

53 Budowa kolektora płaskiego HEVELIUS WUNDER Warstwa szkła antyrefleksyjnego Wysokoselektywna powłoka TINOX Warstwa antydyfuzyjna Blacha miedziana 1 absorber 2 izolacja 3 rurka 10mm 4 rura zbiorcza 22mm 5 obudowa 6 hartowane szkło pryzmatyczne

54 ZALETY KOLEKTORÓW PŁASKICH -HEVELIUS WUNDER NAJWYŻSZEJ JAKOŚCI POWŁOKA ABSORBERA TiNOX ABSORBER STANOWI PEŁEN ARKUSZ BLACHY MIEDZIANEJ LUTOWANY ULTRADŹWIĘKOWO BARDZO NISKI WSPÓŁCZYNNIK EMISJI (3%) MAŁA WAGA PROSTOTA MONTAŻU WYSOKA SPRAWNOŚĆ PRZY DUŻYM NASŁONECZNIENIU

55 Budowa kolektora próżniowego HEVELIUS SCM IZOLACJA ODPORNA NA WYSOKIE TEMPERATURY PIERŚCIEŃ SILIKONOWY RURKA HEAT-PIPE HEVELIUS ODPORNA NA ZAMARZANIE INNE NA RYNKU

56 ZALETY KOLEKTORÓW RUROWYCH -HEVELIUS SCM DUŻA POWIERZCHNIA ABSORBERA UMOŻLIWIAJĄCA OBSŁUŻENIE PRZEZ JEDEN KOLEKTOR 20-RUROWY ZBIORNIKA O POJEMNOŚCI OK. 200 L ESTETYCZNA RAMA ALUMINIOWA TECHNOLOGIA HEAT-PIPE Z ZASTOSOWANIEM STOŻKOWATEJ BUDOWY KONDENSATORA EFEKT TERMOSU-WYSOKA SPRAWNOŚĆ NAWET W OKRESACH PRZEJŚCIOWYCH MOŻLIWOŚĆ ŁĄCZENIA KOLEKTORÓW W DUŻE INSTALACJE (NISKIE OPORY PRZEPŁYWU)

57 Oferujemy systemy solarne do: domów jedno- i wielorodzinnych, zakładów usługowych i produkcyjnych, Obiektów rolniczych, obiektów rekreacyjnych, hoteli i pensjonatów, budynków pasywnych i niskoenergetycznych, i innych

58 Dziękuję za uwagę! dr inż. Małgorzata Smuczyńska Sp. z o.o.
