1 Zestaw kolektorów słonecznych Nr art.: W zestawie pakiet akcesoriów i KARTA PRODUKTU Produkty, dzięki którym obniżysz koszty energii! Możliwość dofinansowania z NFOŚiGW do 45% wartości inwestycji Jula Poland Sp. z o.o. Biuro obsługi klienta:

2 Wysokowydajne kolektory słoneczne Pozyskiwanie energii ze słońca do ogrzewania wody i powietrza jest korzystne zarówno dla środowiska, jak i dla portfela. Zestaw kolektorów słonecznych Anslut pozwala znacznie obniżyć koszty związane z eksploatacją różnych źródeł ciepła. Zasobów energii można użyć np. do ogrzewania domu i basenu, a wiosną, latem i jesienią korzystać z darmowego prysznica. Ogrzewanie za pomocą energii słonecznej staje się coraz popularniejsze, co prowadzi do rozwoju nowych technologii. Konstrukcja kolektorów słonecznych Anslut oparta została na technologii rur próżniowych heat pipe która zapewnia im bardzo wysoką wydajność. Kolektory posiadają certyfikat Solar Keymark, który stanowi ogólnoeuropejskie potwierdzenie jakości tego rodzaju technologii. Kolektory Anslut mogą w łatwy sposób zostać podłączone do zbiornika z wężownicą kolektora solarnego. Urządzenie nadaje się również do połączenia z kotłami na drewno i pellety. Ponadto istnieje możliwość łatwego podłączenia kolektorów do zbiornika buforowego wielofunkcyjnego Anslut w celu ich użycia wraz z pompą ciepła powietrze-woda Anslut. Połączenie darmowej energii z wysoko wydajną pompą ciepła powietrze-woda jest naprawdę praktycznym pomysłem. System łączący kolektory słoneczne z pompą ciepła pozwala na skrócenie sezonu grzewczego, a w konsekwencji na zaoszczędzenie pieniędzy. Oszczędność wynika częściowo z faktu, że energia słoneczna nic nie kosztuje, a częściowo z mniejszego zużycia pompy ciepła podczas jaśniejszych i cieplejszych okresów w roku. Połączenie kolektorów z pompą ciepła jakiegokolwiek typu zapewnia zawsze nieprzerwaną możliwość ogrzewania, gdyż pompa ciepła będzie w oszczędny sposób uzupełniać energię pozyskiwaną z kolektorów słonecznych, gdy dni staną się krótsze, a temperatura zewnętrzna spadnie. Wymiarowanie systemu kolektorów słonecznych Przy wymiarowaniu systemu ogrzewania słonecznego należy uwzględnić wiele różnych parametrów, takich jak: Zapotrzebowanie na ogrzewanie i ciepłą wodę w domu. Ukształtowanie uzupełniających/istniejących źródeł ciepła. Istniejące systemy dystrybucji i ich zapotrzebowanie na temperaturę. Objętość wody w zbiorniku. Liczba osób zamieszkujących nieruchomość. Lokalizacja geograficzna nieruchomości oraz umieszczenie paneli itd. Ewentualne dodatkowe parametry. Wydajność paneli ma oczywiście zasadnicze znaczenie i firma Jula jest orędownikiem rozsądnego wymiarowania wysoce wydajnego systemu ogrzewania słonecznego zamiast wymiarowania nadmiernego. Rozumiemy przez to wymiarowanie systemu ogrzewania słonecznego w sposób maksymalnie ekonomiczny w porach roku z dobrym nasłonecznieniem. Ponadto system może ewentualne zostać uzupełniony wydajnymi energetycznie alternatywnymi źródłami ciepła, zapewniającymi wydajność energetyczną w okresach słabego nasłonecznienia.

3 Wysokowydajne kolektory słoneczne do domów jednorodzinnych i domków letniskowych Jula oferuje kompletny system, który obejmuje zestaw kolektorów słonecznych (nr art ), zestaw do kotłowni do kolektorów słonecznych ( ) i zestaw montażowy do kolektorów słonecznych ( ). Zestaw montażowy nie jest konieczny do prawidłowego funkcjonowania kolektorów, ale ułatwia instalację. System można rozbudować, podłączając kolejne zestawy kolektorów słonecznych. Kolektory słoneczne Anslut posiadają zaświadczenie Szwedzkiego Technicznego Instytutu Badawczego o minimalnym rocznym uzysku oraz są wpisane na listę Zestawienie kolektorów słonecznych Solar Keymark, która również poświadcza minimalny roczny uzysk. Zalety Wysoka wydajność Łatwa konserwacja W razie potrzeby możliwość łatwej rozbudowy systemu poprzez podłączenie dodatkowych modułów. Zestaw zatwierdzony przez Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej NFOŚiGW i uprawniony do dofinansowania Z certyfikatem Solar Keymark Poniżej opisano ogólnie przyjęte zasady, które mogą być punktem wyjścia dla wymiarowania systemu Wymiarowanie instalacji ciepłej wody Odpowiednia powierzchnia paneli słonecznych to około 1,5 m² na osobę. Jeden panel 20-rurowy marki Anslut ( ) ma 3,3 m². Dla rodziny 2-osobowej, według zasady opartej na doświadczeniu, odpowiedni będzie 1 panel 20-rurowy ( ) marki Anslut. Dla rodziny 4-osobowej odpowiednie będą 2 panele 20-rurowe ( ) marki Anslut. Dla mieszkań do 4 osób odpowiednia objętość zbiornika to np. zbiornik buforowy wielofunkcyjny 300 l marki Anslut ( ). Zbiornik jest wyposażony w wąż o długości 10 metrów. Wymiarowanie połączonego systemu instalacji ciepłej wody i ogrzewania domu Odpowiednia powierzchnia paneli słonecznych to około 2,5 m² na osobę. Jeden panel 20-rurowy marki Anslut ( ) ma 3,3 m². Dla rodziny 3-/4-osobowej, według zasady opartej na doświadczeniu, odpowiednie będą 3 4 panele 20-rurowe ( ) marki Anslut. Nie zalecamy jednak przeszacowania ogrzewania słonecznego w odniesieniu do ogrzewania domu (patrz informacje ogólne powyżej). Dla mieszkań do 4 osób odpowiednia objętość zbiornika to zbiornik akumulacyjny 500 l. Zbiornik powinien być wyposażony w wąż o odpowiedniej długości około 15 metrów.

4 ZESTAW DO MONTAŻU NA DACHU RURY PRÓŻNIOWE Zestaw kolektorów słonecznych Zestaw obejmuje wszystkie części, które w normalnych warunkach są wymagane do zewnętrznego montażu kolektorów słonecznych. Zestaw zawiera łącznie 20 wysokowydajnych rur próżniowych z miedzianymi rurkami cieplnymi, wymiennik ciepła / rozdzielacz, ramę aluminiową, przejściówkę do podłączenia dodatkowego panelu oraz mocowanie dachowe na spadzisty dach. Zestaw dostarczany jest w trzech opakowaniach, z których dwa zawierają po 10 rur próżniowych, a jedno pozostałe części do montażu na dachu. W razie potrzeby zestaw może być również wykorzystany do rozbudowy istniejącego systemu kolektorów słonecznych Anslut o jeden lub więcej modułów.

5 Zestaw nie obejmuje złączy! ZESTAW DO KOTŁOWNI Istnieje możliwość łatwego podłączenia kolektorów do zbiornika buforowego wielofunkcyjnego Anslut Zestaw do kotłowni do kolektorów słonecznych Zestaw zawiera wszystkie elementy, za wyjątkiem rur, niezbędne w normalnych warunkach do podłączenia i montażu kolektora słonecznego ze zbiornikiem przy pomocy węża kolektora słonecznego. Obejmuje zespół napędowy z pompą cyrkulacyjną, zbiornikiem wyrównawczym, zaworem odpowietrzającym i zabezpieczającym oraz kompletnym systemem czujników. Zazwyczaj do podłączenia produktu do istniejącej instalacji grzewczej wymagany jest tylko jeden zestaw do kotłowni.

6 ZESTAW MONTAŻOWY 10 M Zestaw montażowy do kolektorów słonecznych W zestawie dwie 10-metrowe, giętkie, preizolowane, faliste rury ze stali nierdzewnej. Zestaw zawiera giętkie rury Ø20 z izolacją Aeroflex Ø14 mm, kabel czujnika do przesyłu między panelem słonecznym a wewnętrznym systemem sterującym, wszystkie szybkozłączki do łatwego połączenia rur ze zbiornikiem, panelami i zespołem napędowym, a także zawory zwrotne, zawory odcinające, odpowietrznik, zawór trójdrożny i niezbędne przejściówki. Rury posiadają wysoki stopień izolacji oraz zabezpieczenie przed wilgocią, co pozwala zredukować straty ciepła do minimum. Metalowe, bezpieczne uszczelnienie. Pasuje np. do kolektora słonecznego

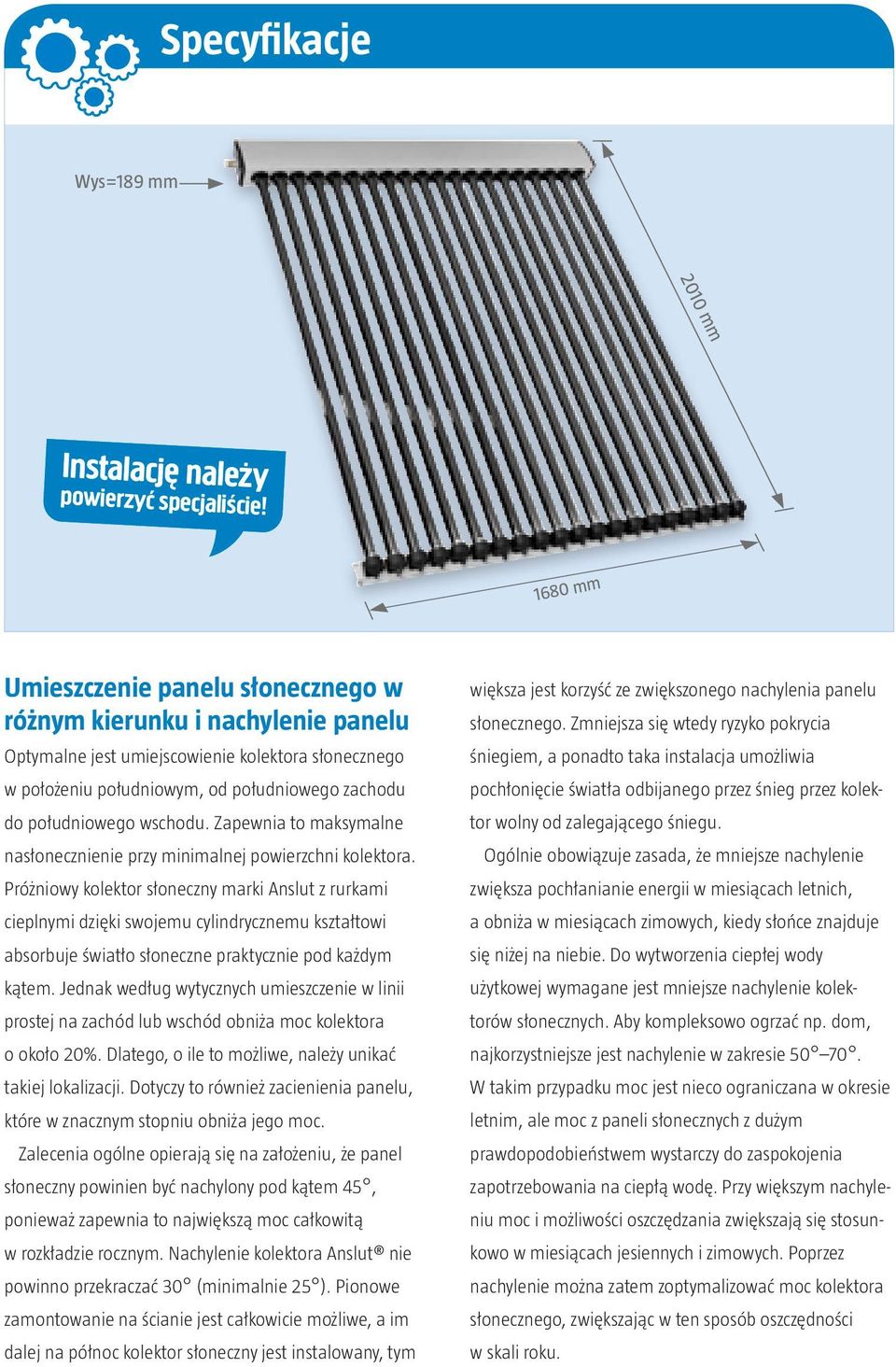

7 Specyfikacje Wys=189 mm 2010 mm Instalację należy powierzyć specjaliście! 1680 mm Umieszczenie panelu słonecznego w różnym kierunku i nachylenie panelu Optymalne jest umiejscowienie kolektora słonecznego w położeniu południowym, od południowego zachodu do południowego wschodu. Zapewnia to maksymalne nasłonecznienie przy minimalnej powierzchni kolektora. Próżniowy kolektor słoneczny marki Anslut z rurkami cieplnymi dzięki swojemu cylindrycznemu kształtowi absorbuje światło słoneczne praktycznie pod każdym kątem. Jednak według wytycznych umieszczenie w linii prostej na zachód lub wschód obniża moc kolektora o około 20%. Dlatego, o ile to możliwe, należy unikać takiej lokalizacji. Dotyczy to również zacienienia panelu, które w znacznym stopniu obniża jego moc. Zalecenia ogólne opierają się na założeniu, że panel słoneczny powinien być nachylony pod kątem 45, ponieważ zapewnia to największą moc całkowitą w rozkładzie rocznym. Nachylenie kolektora Anslut nie powinno przekraczać 30 (minimalnie 25 ). Pionowe zamontowanie na ścianie jest całkowicie możliwe, a im dalej na północ kolektor słoneczny jest instalowany, tym większa jest korzyść ze zwiększonego nachylenia panelu słonecznego. Zmniejsza się wtedy ryzyko pokrycia śniegiem, a ponadto taka instalacja umożliwia pochłonięcie światła odbijanego przez śnieg przez kolektor wolny od zalegającego śniegu. Ogólnie obowiązuje zasada, że mniejsze nachylenie zwiększa pochłanianie energii w miesiącach letnich, a obniża w miesiącach zimowych, kiedy słońce znajduje się niżej na niebie. Do wytworzenia ciepłej wody użytkowej wymagane jest mniejsze nachylenie kolektorów słonecznych. Aby kompleksowo ogrzać np. dom, najkorzystniejsze jest nachylenie w zakresie W takim przypadku moc jest nieco ograniczana w okresie letnim, ale moc z paneli słonecznych z dużym prawdopodobieństwem wystarczy do zaspokojenia zapotrzebowania na ciepłą wodę. Przy większym nachyleniu moc i możliwości oszczędzania zwiększają się stosunkowo w miesiącach jesiennych i zimowych. Poprzez nachylenie można zatem zoptymalizować moc kolektora słonecznego, zwiększając w ten sposób oszczędności w skali roku.

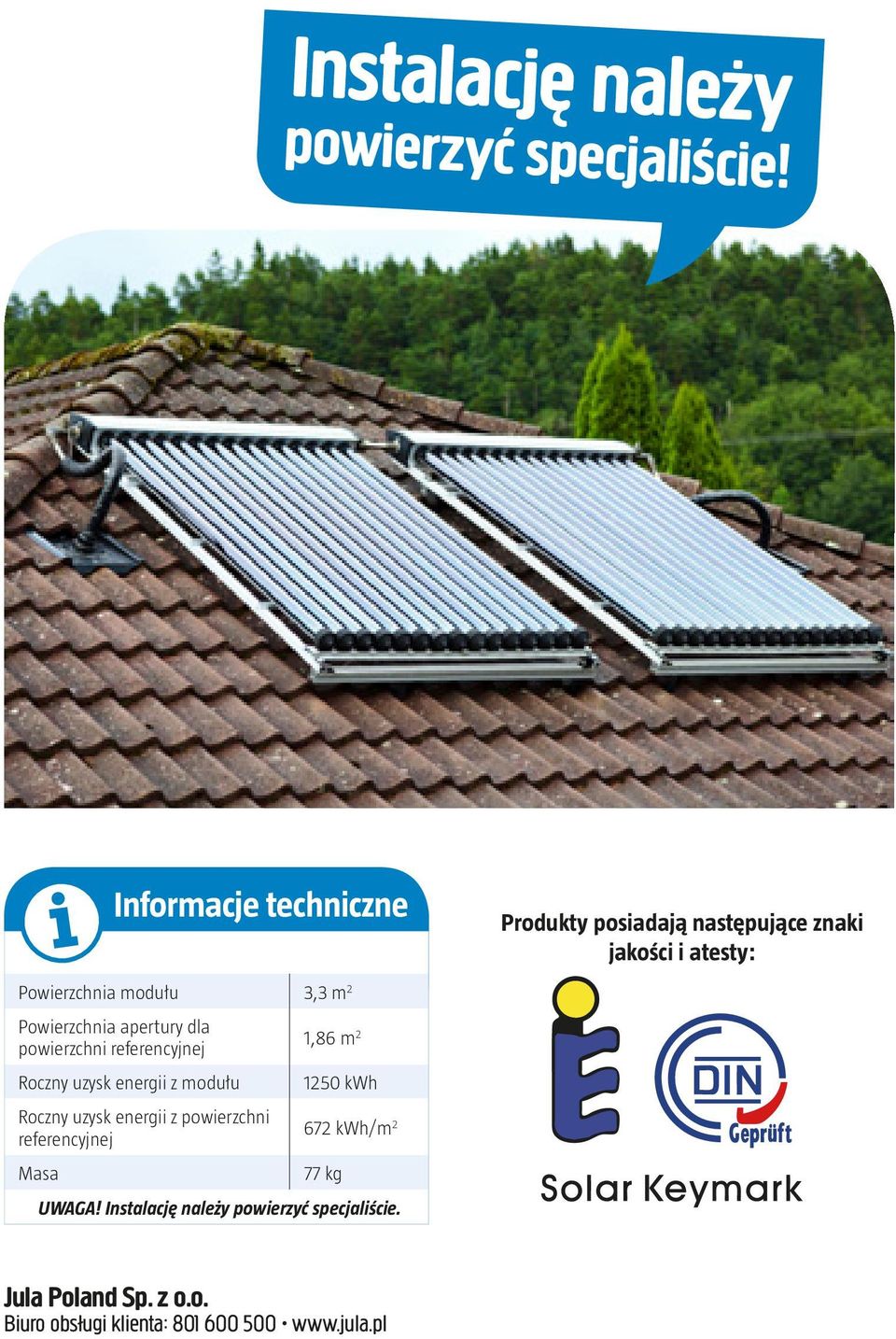

8 Instalację należy powierzyć specjaliście! Informacje techniczne Produkty posiadają następujące znaki jakości i atesty: Powierzchnia modułu 3,3 m 2 Powierzchnia apertury dla powierzchni referencyjnej Roczny uzysk energii z modułu Roczny uzysk energii z powierzchni referencyjnej Masa 1,86 m kwh 672 kwh/m 2 77 kg UWAGA! Instalację należy powierzyć specjaliście. Jula Poland Sp. z o.o. Biuro obsługi klienta:
