1

2 Spis treści Panele fotowoltaiczne 3 Inwertery 12 Fronius 13 SMA 40 Kaco 65 Steca 83 Okablowanie dla fotowoltaiki 95 Sprzęt pomiarowy dla instalatorów 96 Optymalizacja napięcia 97 Kontakt 98 2

3 Panele fotowoltaiczne Panele fotowoltaiczne On zostały zaprojektowane w oparciu o zaawansowaną technologię zautomatyzowanego procesu próżniowej laminacji oraz testów elektrycznych. Koncentrujemy się na produkcji mono i polikrystalicznych modułów fotowoltaicznych. Do produkcji wykorzystujemy materiały najwyższej jakości pochodzące od europejskich dostawców. Polityka jakości w stosunku do używanych materiałów jak i samego procesu technologicznego produkcji, dbanie o najdrobniejsze szczegóły estetyki, wykonania i bezpieczeństwa, gwarantują pełną niezawodność modułu w 30 letnim okresie użytkowania. Moduły polikrystaliczne Moduły monokrystaliczne Moduły typu dachówka Moduły BIPV 100 % polski produkt 3

4 Panele fotowoltaiczne On 6 classic framed 230 / 60 Indeks: ON0101 On 6 classic framed 240 / 60 Indeks: ON0102 budowa i wymiary Długość Szerokość Grubość Waga Ilość ogniw w szeregu 60 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu 1641 mm 990 mm 38 mm 18.5 kg 2 mm Polikrystaliczne 156x156 mm 230 Wp 29,70 V 7,75 A 36,90 V 8,35 A 1000 V / DC Wydajność 14,83 % budowa i wymiary Długość Szerokość Grubość Waga Ilość ogniw w szeregu 60 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu 1641 mm 990 mm 38 mm 18.5 kg 2 mm Polikrystaliczne 156x156 mm 240 Wp 30, 00 V 8,00 A 37,10 V 8,50 A 1000 V / DC Wydajność 14,83 % 4

5 Panele fotowoltaiczne On 6 classic mono framed 230 / 60 Indeks: ON0116 On 6 classic mono framed 240 / 60 Indeks: ON0115 budowa i wymiary Długość Szerokość Grubość Waga Ilość ogniw w szeregu 60 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu 1649 mm 989 mm 38 mm 20 kg 2 mm Monokrystaliczne 156x156 mm 230 Wp 29,70 V 7,75 A 36,90 V 8,35 A 1000 V / DC Wydajność 15,70 % budowa i wymiary Długość Szerokość Grubość Waga Ilość ogniw w szeregu 60 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu 1649 mm 989 mm 38 mm 20 kg 2 mm Monokrystaliczne 156x156 mm 240 Wp 29,70 V 7,75 A 36,90 V 8,35 A 1000 V / DC Wydajność 15,70 % 5

6 Panele fotowoltaiczne On 6 go green 50 / 12 Indeks: ON0103 budowa i wymiary Długość Szerokość Grubość Waga Ilość ogniw w szeregu 12 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu 2000 mm 600 mm 5 mm 14 kg 162 mm Polikrystaliczne 156x156 mm 50 Wp 6,20 V 8,07 A 7,45 V 8,63 A 1000 V / DC On 6 go green 100 / 24 Indeks: ON0104 budowa i wymiary Długość Szerokość Grubość Waga Ilość ogniw w szeregu 12 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu 2000 mm 600 mm 5 mm 14 kg 2 mm Polikrystaliczne 156x156 mm 100 Wp 12,30 V 8,15 A 14,90 V 8,72 A 1000 V / DC 6

7 Panele fotowoltaiczne On 6.1 go green 100 / 24 Indeks: ON0105 budowa i wymiary Długość Szerokość Grubość Waga Ilość ogniw w szeregu 36 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu 2000 mm 600 mm 5 mm 15 kg 2 mm Polikrystaliczne 156x156 mm 100 Wp 18,54 V 8,10 A 22,90 V 8,68 A 1000 V / DC On 6 roof in 50 / 12 Indeks: ON0106 budowa i wymiary Długość Szerokość Grubość Waga Ilość ogniw w szeregu 12 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu 1000 mm 400 mm 7,5 mm 6,8 kg 2 mm Polikrystaliczne 156x156 mm Wp 6,20 V 8,07 A 7,45 V 8,63 A 1000 V / DC 7

8 Panele fotowoltaiczne On 6 roof in 75 / 18 Indeks: ON0107 budowa i wymiary Długość Szerokość Grubość Waga 1470 mm 400 mm 7,5 mm 8 kg Ilość ogniw w szeregu 18 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu 2 mm Polikrystaliczne 156x156 mm Wp 9,30 V 8,00 A 12,80 V 8,60 A 1000 V / DC On 6 plus 140 / 36 Indeks: ON0108 budowa i wymiary Długość Szerokość Grubość Waga Ilość ogniw w szeregu 36 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu 1000 mm 1000 mm 7,5 mm 16 kg 2 mm Polikrystaliczne 156x156 mm 140 Wp 17,95 V 7,80 A 22,00 V 8,28 A 1000 V / DC 8

9 Panele fotowoltaiczne On 6 plus 185 / 48 Indeks: ON0109 On 6 plus 235 / 60 Indeks: ON0110 budowa i wymiary Długość Szerokość Grubość Waga Ilość ogniw w szeregu 36 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu budowa i wymiary Długość Szerokość Grubość Waga Ilość ogniw w szeregu 60 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu 1000 mm 1000 mm 7,5 mm 16 kg 2 mm Polikrystaliczne 156x156 mm 185 Wp 17,95 V 7,80 A 22,00 V 8,28 A 1000 V / DC 1640 mm 990 mm 7,5 mm 27 kg 2 mm Polikrystaliczne 156x156 mm 235 Wp 29,94 V 7,85 A 37,00 V 8,45 A 1000 V / DC 9

10 Panele fotowoltaiczne On 6 off grid 50 / 36 Indeks: ON0111 budowa i wymiary Długość Szerokość Grubość Waga 540 mm 655 mm 38 mm 6 kg Ilość ogniw w szeregu 36 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu 3 mm Polikrystaliczne 156x156 mm 50 Wp 18,00 V 2,78 A 22,20 V 3,13 A 1000 V / DC On 6 off grid 70 / 36 Indeks: ON0112 budowa i wymiary Długość Szerokość Grubość Waga 780 mm 655 mm 38 mm 8 kg Ilość ogniw w szeregu 36 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu 3 mm Polikrystaliczne 156x156 mm 70 Wp 18,00 V 3,89 A 22,20 V 4,38 A 1000 V / DC 10

11 Panele fotowoltaiczne On 6 off grid 90 / 36 Indeks: ON0113 budowa i wymiary Długość Szerokość Grubość Waga Ilość ogniw w szeregu 36 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu 1015 mm 655 mm 38 mm 10 kg 3 mm Polikrystaliczne 156x156 mm 90 Wp 18,00 V 5,00 A 22,20 V 5,63 A 1000 V / DC On 6 off grid 130 / 36 Indeks: ON0114 budowa i wymiary Długość Szerokość Grubość Waga Ilość ogniw w szeregu 36 Ilość ogniw równolegle 1 Odległość między ogniwami charakterystyka elektryczna Ogniwa Moc maksymalna [Pmax] Napięcie maksymalne [Vmax] Natężenie maksymalne [Imax] Napięcie jałowe [Voc] Prąd zwarciowy [Isc] Maksymalne napięcie systemu 1485 mm 655 mm 38 mm 14 kg 3 mm Polikrystaliczne 156x156 mm 130 Wp 18,00 V 7,23 A 22,20 V 7,80 A 1000 V / DC 11

12 Inwertery fotowoltaiczne to serce każdego systemu fotowoltaicznego, dlatego tak ważny jest jego odpowiedni dobór. Najnowsze technologie, innowacyjne rozwiązania. W ofercie On znajdą Państwo inwertery najlepszych producentów na rynku. SMA Fronius Kaco Steca 12

13 Fronius IG Plus Generacja falowników Fronius IG Plus jest kontynuacją sprawdzonej rodziny Fronius IG. Klasy mocy od 2,6 do 12 kw zapewniają możliwość zastosowania do instalacji o każdej możliwej wielkości. Przy maksymalnej sprawności rzędu 95,9% seria Fronius IG uzyskuje jedną z najwyższych wartości wśród falowników z transformatorem 13

14 Fronius IG Plus dane techniczne modele 25V-1, 30 V-1, 35 V-1 Dane wejściowe 25V-1 30 V-1 35 V-1 Maksymalna moc DC przy cos φ =1 Maks. prąd na wejściu (I dc max) Maks. prąd zwarciowy, pole modułu Min. Napięcie wejściowe (U dc min) Napięcie rozpoczęcia pracy (U dc start) Znamionowe napięcie wejściowe (U dc, r) Maks. napięcie wejściowe (U dc max) Zakres napięć MPP (U mpp min-u mpp max) 2740 W 3170 W 3710 W 11,9 A 13,8 A 16,2 A 17,9 A 20,7 A 24,3 A 230 V 230 V 230 V 260 V 260 V 260 V 370 V 370 V 370 V 600 V 600 V 600 V V V V Liczba wejść DC Indeks ON03101 ONO3102 ON

15 Fronius IG Plus dane techniczne modele 25V-1, 30 V-1, 35 V-1 Dane wyjściowe 25V-1 30 V-1 35 V-1 Moc znamionowa AC (P ac, r) 2600W 3000W 3500 W Maks. moc wyjściowa 2600 VA 3000 VA 3500 VA Maks.prąd na wyjściu (I ac max) 11,3 A 13,0 A 15,2 A Przyłącze sieciowe (U ac, r) 1-NPE 230 V 1-NPE 230 V 1-NPE 230 V Min. napięcie wyjściowe (U ac min) Maks. napięcie wyjściowe (U ac max) 180 V 180 V 180 V 270 V 270 V 270 V Częstotliwość (f r) 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Zakres częstotliwości ( f min- f max) Współczynnik zniekształceń nieliniowych Współczynnik mocy ( cos φ ac, r) Hz Hz Hz < 3 % < 3 % < 3 % 0,75-1 ind. / poj. 0,75-1 ind. / poj. 0,75-1 ind. / poj. Indeks ON03101 ONO3102 ON

16 Fronius IG Plus dane techniczne modele 25V-1, 30 V-1, 35 V-1 Dane ogólne 25V-1 30 V-1 35 V-1 Wymiary ( wysokość x szerokość x głębokość) 673 x 434 x 250 mm 673 x 434 x 250 mm 673 x 434 x 250 mm Masa 23,8 kg 23,8 kg 23,8 kg Stopień ochrony IP54 IP54 IP54 Klasa ochrony 2 / 3 2 / 3 2 / 3 Pobór energii w nocy Ok. 1 W Koncepcja budowy falownika Transformator wysokiej częstotliwości (HF) Chłodzenie Regulowana wentylacja Montaż Montaż wewnętrzny i zewnętrzny Zakres temperatury otoczenia od-20 do +55 C Dopuszczalna wilgotność powietrza 0-95 % Technologia przyłączenia DC Przyłącze śrubowo zaciskowe, 1,5-16 mm² Technologia przyłączenia AC Przyłącze śrubowo-zaciskowe, 2,5-35 mm² Przyznane certyfikaty i spełnianie normy DIN V VDE V , ÖVE/ÖNORM E , UTE C , EN 50438, G83, G59, C10/11, CER , CEI 0-21, AS , AS , AS , VDE AR N 4105, Generatory podłączone do sieci średniego napięcia (BDEW) Indeks ON03101 ONO3102 ON

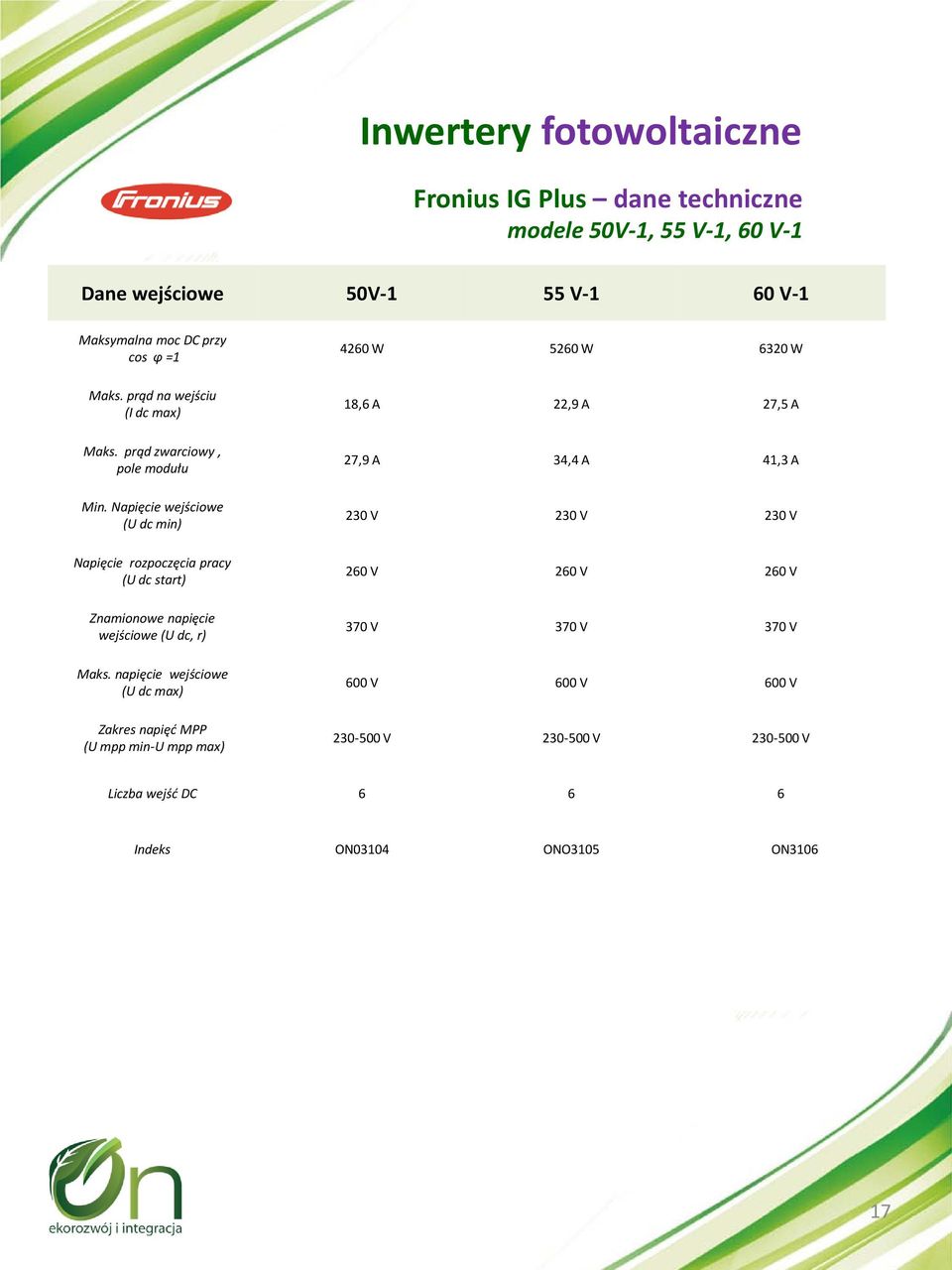

17 Fronius IG Plus dane techniczne modele 50V-1, 55 V-1, 60 V-1 Dane wejściowe 50V-1 55 V-1 60 V-1 Maksymalna moc DC przy cos φ =1 Maks. prąd na wejściu (I dc max) Maks. prąd zwarciowy, pole modułu Min. Napięcie wejściowe (U dc min) Napięcie rozpoczęcia pracy (U dc start) Znamionowe napięcie wejściowe (U dc, r) Maks. napięcie wejściowe (U dc max) Zakres napięć MPP (U mpp min-u mpp max) 4260 W 5260 W 6320 W 18,6 A 22,9 A 27,5 A 27,9 A 34,4 A 41,3 A 230 V 230 V 230 V 260 V 260 V 260 V 370 V 370 V 370 V 600 V 600 V 600 V V V V Liczba wejść DC Indeks ON03104 ONO3105 ON

18 Fronius IG Plus dane techniczne modele 50V-1, 55 V-1, 60 V-1 Dane wyjściowe 50 V-1 55 V-1 60 V-1 Moc znamionowa AC (P ac, r) 4000 W 5000 W 6000 W Maks. moc wyjściowa 4000 VA 5000 VA 6000 VA Maks.prąd na wyjściu (I ac max) 17,4 A 21,7 A 26,1 A Przyłącze sieciowe (U ac, r) 1-NPE 230 V 1-NPE 230 V 1-NPE 230 V Min. napięcie wyjściowe (U ac min) Maks. napięcie wyjściowe (U ac max) 180 V 180 V 180 V 270 V 270 V 270 V Częstotliwość (f r) 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Zakres częstotliwości ( f min- f max) Współczynnik zniekształceń nieliniowych Współczynnik mocy ( cos φ ac, r) Hz Hz Hz < 3 % < 3 % < 3 % 0,75-1 ind. / poj. 0,75-1 ind. / poj. 0,75-1 ind. / poj. Indeks ON03104 ONO3105 ON

19 Fronius IG Plus dane techniczne modele 50V-1, 55 V-1, 60 V-1 Dane ogólne 50 V-1 55 V-1 60 V-1 Wymiary ( wysokość x szerokość x głębokość) 673 x 434 x 250 mm 968 x 434 x 250 mm 968 x 434 x 250 mm Masa 23,8 kg 36,9 kg 36,9 kg Stopień ochrony IP54 IP54 IP54 Klasa ochrony 2 / 3 2 / 3 2 / 3 Pobór energii w nocy Ok. 1 W Koncepcja budowy falownika Transformator wysokiej częstotliwości (HF) Chłodzenie Regulowana wentylacja Montaż Montaż wewnętrzny i zewnętrzny Zakres temperatury otoczenia od-20 do +55 C Dopuszczalna wilgotność powietrza 0-95 % Technologia przyłączenia DC Przyłącze śrubowo zaciskowe, 1,5-16 mm² Technologia przyłączenia AC Przyłącze śrubowo-zaciskowe, 2,5-35 mm² Przyznane certyfikaty i spełnianie normy DIN V VDE V , ÖVE/ÖNORM E , UTE C , EN 50438, G83, G59, C10/11, CER , CEI 0-21, AS , AS , AS , VDE AR N 4105, Generatory podłączone do sieci średniego napięcia (BDEW) Indeks ON03104 ONO3105 ON

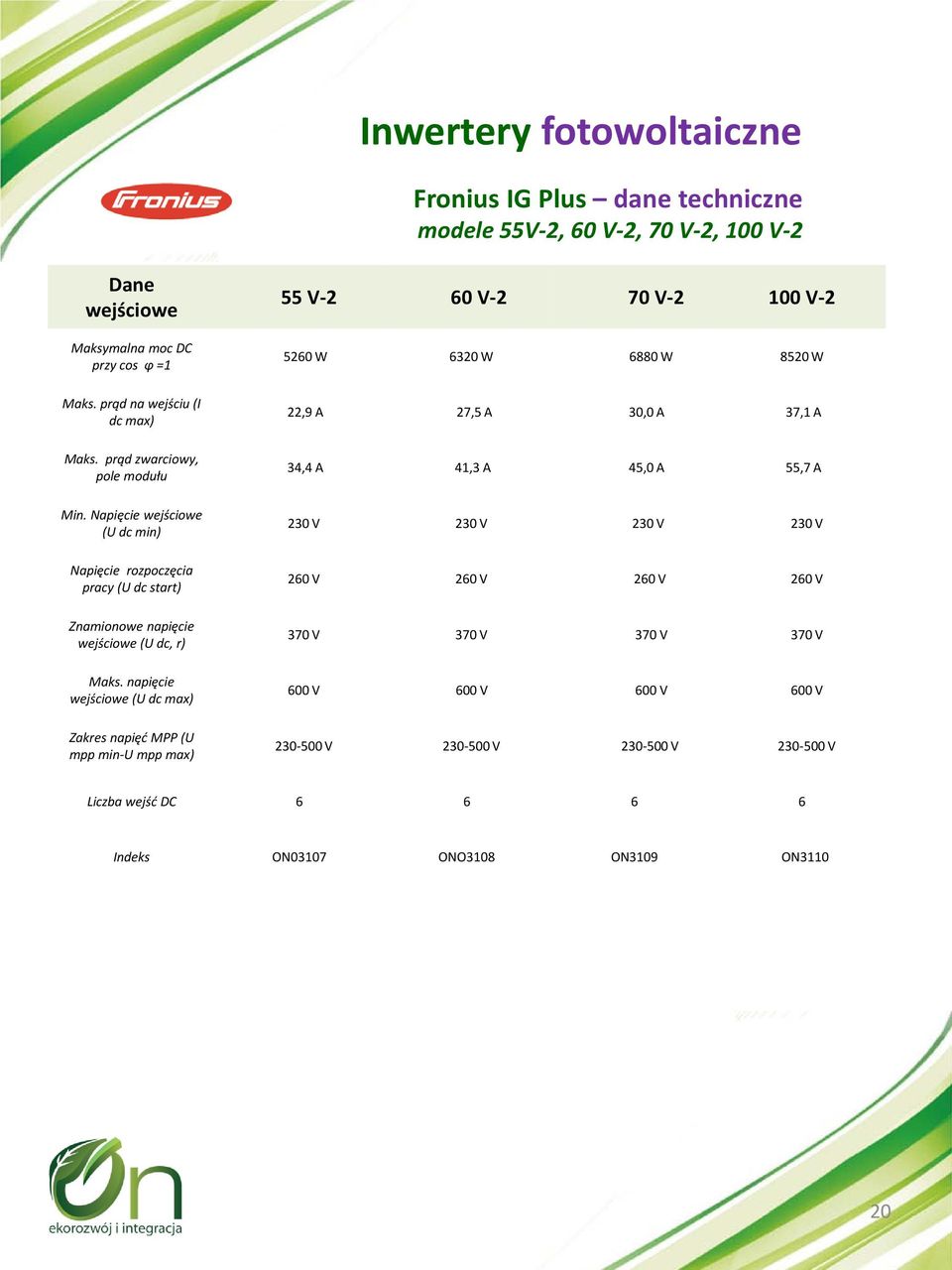

20 Fronius IG Plus dane techniczne modele 55V-2, 60 V-2, 70 V-2, 100 V-2 Dane wejściowe Maksymalna moc DC przy cos φ =1 Maks. prąd na wejściu (I dc max) Maks. prąd zwarciowy, pole modułu Min. Napięcie wejściowe (U dc min) Napięcie rozpoczęcia pracy (U dc start) Znamionowe napięcie wejściowe (U dc, r) Maks. napięcie wejściowe (U dc max) Zakres napięć MPP (U mpp min-u mpp max) 55 V-2 60 V-2 70 V V W 6320 W 6880 W 8520 W 22,9 A 27,5 A 30,0 A 37,1 A 34,4 A 41,3 A 45,0 A 55,7 A 230 V 230 V 230 V 230 V 260 V 260 V 260 V 260 V 370 V 370 V 370 V 370 V 600 V 600 V 600 V 600 V V V V V Liczba wejść DC Indeks ON03107 ONO3108 ON3109 ON

21 Fronius IG Plus dane techniczne modele 55V-2, 60 V-2, 70 V-2, 100 V-2 Dane wyjściowe 55 V-2 60 V-2 70 V V-2 Moc znamionowa AC (P ac, r) 5000 W 6000 W 6500 W 8000 W Maks. moc wyjściowa 5000 VA 6000 VA 6500 VA 8000 VA Maks.prąd na wyjściu (I ac max) Przyłącze sieciowe (U ac, r) 10,9 A 13,0 A 14.1 A (28.3A) A 17,4 A (34.8A) 2-NPE 400 V /230 2-NPE 400 V / 230 V 2-NPE 400 V / NPE 400 V / 230 Min. napięcie wyjściowe (U ac min) Maks. napięcie wyjściowe (U ac max) 180V 180V 180V 180V 270 V 270 V 270 V 270 V Częstotliwość (f r) 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Zakres częstotliwości ( f min- f max) Hz Hz Hz Hz Współczynnik zniekształceń nieliniowych < 3 % < 3 % < 3 % < 3 % Współczynnik mocy ( cos φ ac, r) 0,75-1 ind. / poj. 0,75-1 ind. / poj. 0,75-1 ind. / poj. 0,75-1 ind. / poj Indeks ON03107 ONO3108 ON3109 ON

22 Fronius IG Plus dane techniczne modele 55V-2, 60 V-2, 70 V-2, 100 V-2 Dane ogólne 55 V-2 60 V-2 70 V V-2 Wymiary ( wysokość x szerokość x głębokość) 968 x 434 x 250 mm Masa 36,9 Kg Stopień ochrony IP54 Klasa ochrony 2 / 3 Pobór energii w nocy Ok. 1 W Koncepcja budowy falownika Transformator wysokiej częstotliwości (HF) Chłodzenie Regulowana wentylacja Montaż Montaż wewnętrzny i zewnętrzny Zakres temperatury otoczenia od-20 do +55 C Dopuszczala wilgotność powietrza Technologia przyłączenia DC Technologia przyłączenia AC Przyznane certyfikaty i spełnianie normy Indeks 0-95% Przyłącze śrubowo zaciskowe, 1,5-16 mm² Przyłącze śrubowo-zaciskowe, 2,5-35 mm² DIN V VDE V , ÖVE/ÖNORM E , UTE C , EN 50438, G83, G59, C10/11, CER , CEI 0-21, AS , AS , AS , VDE AR N 4105, Generatory podłączone do sieci średniego napięcia (BDEW) ON3107 ON3108 ON3109 ON

23 Dane wejściowe Maksymalna moc DC przy cos φ =1 Maks. prąd na wejściu (I dc max) Maks. prąd zwarciowy, pole modułu Min. Napięcie wejściowe (U dc min) Napięcie rozpoczęcia pracy (U dc start) Znamionowe napięcie wejściowe (U dc, r) Maks. napięcie wejściowe (U dc max) Zakres napięć MPP (U mpp min-u mpp max) Fronius IG Plus dane techniczne modele 55V-3, 60 V-3, 80 V-3, 100 V-3, 120 V-3, 150 V-3 55 V-3 60 V-3 80 V V V V W 6300 W 7360 W 8430 W W W 22,8 A 27,5 A 32,0 A 36,7 A 46,2 A 55,65 A 34,2 A 41,3 A 48,0 A 55,1 A 69,3 A 83,4 A 230 V 260 V 370 V 600V V Liczba wejść DC 6 Indeks ON3111 ON3112 ON3113 ON3114 ON3115 ON31116 Indeks ON03107 ONO3108 ON3109 ON

24 Dane wyjściowe Moc znamionowa AC (P ac, r) Maks. moc wyjściowa Maks.prąd na wyjściu (I ac max) Przyłącze sieciowe (U ac, r) Min. napięcie wyjściowe (U ac min) Maks. napięcie wyjściowe (U ac max) Częstotliwość (f r) Zakres częstotliwości ( f min- f max) Fronius IG Plus dane techniczne modele 55V-3, 60 V-3, 80 V-3, 100 V-3, 120 V-3, 150 V-3 55 V-3 60 V-3 80 V V V V W 6000 W 7000 W 8000 W W W 5000 VA 6000 VA 7000 VA 8000 VA VA VA 7,3 A 8,7 A 10, 2 A 11,6 A 14,5 A 17,4 A 3-NPE 400 V / 230V 180 V 270 V 50 Hz / 60 Hz Hz Liczba wejść DC 6 Współczynnikzn iekształceń nieliniowych < 0,, 75-1 ind. / poj. Indeks ON3111 ON3112 ON3113 ON3114 ON3115 ON

25 Fronius IG Plus dane techniczne modele 55V-3, 60 V-3, 80 V-3, 100 V-3, 120 V-3, 150 V-3 Dane ogólne 55 V-3 60 V-3 80 V V V V-3 Wymiary ( wysokość x szerokość x głębokość) Masa 1263 x 434 x 250 mm 49,2kg Stopień ochrony IP 54 Klasa ochrony 1 Kategoria przepieciowa (DC / AC) Pobór energii w nocy Koncepcja budowy falownika Chłodzenie Montaż Zakres temperatury otoczenia Dopuszczalna wilgotność powietrza Technologia przyłączenia DC Technologia przyłączenia AC Przyznane certyfikaty i spełnianie normy 2/3 ok. 1 W Transformator wysokiej częstotliwości (HF) Regulowana wentylacja Montaż wewnętrzny i zewnętrzny od -20 do +55 C 0 95% Przyłącze śrubowo-zaciskowe, 1,5 16 mm² Przyłącze śrubowo-zaciskowe, 2,5 35 mm² DIN V VDE V , ÖVE / ÖNORM E , UTE C , EN 50438, G83, G59, C 10 / 11, CER , CEI 0-21, AS , AS , AS , VDE AR N 4105, Indeks ON3111 ON3112 ON3113 ON3114 ON3115 ON

26 Fronius Galvo Przyszłościowe inwertery dla małych systemów fotowoltaicznych. Kategoria mocy od 1,5 do 3,1 kw. Fronius Galvo jest idealny dla gospodarstw domowych, zwłaszcza systemów na własny użytek. Nadaje się do wszystkich technologii modułów, bardzo łatwy montaż, niewielkie rozmiary i waga, zdatny do montażu wewnątrz i na zewnątrz. 26

27 Fronius Galvo dane techniczne modele 1.5-1, 2.0-1, Dane wejściowe GALVO GALVO GALVO Maksymalna moc DC przy cos φ =1 Maks. prąd na wejściu (I dc max) Min. Napięcie wejściowe (U dc min) Napięcie rozpoczęcia pracy (U dc start) Znamionowe napięcie wejściowe (U dc, r) Maks. napięcie wejściowe (U dc max) Zakres napięć MPP (U mpp min-u mpp max) 1580 W 2140W 2630 W 13,3 A 17,8 A 16,2 A 120 V 120 V 165 V 120 V 120 V 165 V 260 V 260 V 330 V 420 V 420 V 550 V V V V Liczba wejść DC Indeks ON03117 ONO3118 ON

28 Fronius Galvo dane techniczne modele 1.5-1, 2.0-1, Dane wyjściowe GALVO GALVO GALVO Moc znamionowa AC (P ac, r) 1500 W 2000 W 2500 W Maks. moc wyjściowa 1500 VA 2000 VA 2500 VA Maks.prąd na wyjściu (I ac max) 6,8 A 9,1 A 11,4 A Przyłącze sieciowe (U ac, r) 1-NPE 230 V 1-NPE 230 V 1-NPE 230 V Min. napięcie wyjściowe (U ac min) 180V 180V 180V Maks. napięcie wyjściowe (U ac max) 270 V 270 V 270 V Częstotliwość 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz Zakres częstotliwości < 3,5 % < 3,5 % < 3,5 % Współczynnik mocy ( cos φ ac, r) 0,75-1 ind. / poj. 0,75-1 ind. / poj. 0,75-1 ind. / poj. Indeks ON03117 ONO3118 ON

29 Fronius Galvo dane techniczne modele 3.0-1, Dane wejściowe GALVO GALVO Maksymalna moc DC przy cos φ =1 Maks. prąd na wejściu (I dc max) Min. Napięcie wejściowe (U dc min) Napięcie rozpoczęcia pracy (U dc start) Znamionowe napięcie wejściowe (U dc, r) Maks. napięcie wejściowe (U dc max) Zakres napięć MPP (U mpp min-u mpp max) 3210 W 3320 W 19,5 A 20,2 A 165 V 165 V 165 V 165 V 330 V 330 V 550 V 550 V V V Liczba wejść DC 3 3 Indeks ON03120 ONO

30 Fronius Galvo dane techniczne modele 3.0-1, Dane wyjściowe GALVO GALVO Moc znamionowa AC (P ac, r) 3000 W 3100 W Maks. moc wyjściowa 3000 VA 3100 VA Maks.prąd na wyjściu (I ac max) 13,6 A 14,1 A Przyłącze sieciowe (U ac, r) 1-NPE 230 V 1-NPE 230 V Min. napięcie wyjściowe (U ac min) 180V 180V Maks. napięcie wyjściowe (U ac max) 270 V 270 V Częstotliwość (f r) 50 Hz / 60 Hz 50 Hz / 60 Hz Zakres częstotliwości ( f min- f max) Współczynnik zniekształceń nieliniowych Hz Hz < 3,5 % < 3,5 % Współczynnik mocy ( cos φ ac, r) 0,75-1 ind. / poj. 0,75-1 ind. / poj. Indeks ON03120 ONO

31 Fronius Galvo dane techniczne modele 3.0-1, 3.1-1, 1.5-1, 2.0-1, Dane ogólne GALVO GALVO GALVO GALVO GALVO Wymiary ( wysokość x szerokość x głębokość) Masa 645 x 431 x 204 mm 16,8 kg Stopień ochrony IP 55 Klasa ochrony 1 Kategoria przepieciowa (DC / AC) Pobór energii w nocy Koncepcja budowy falownika Chłodzenie Montaż Zakres temperatury otoczenia Dopuszczalna wilgotność powietrza Technologia przyłączenia DC Technologia przyłączenia AC Przyznane certyfikaty i spełnianie normy 2/3 ok. 1 W Transformator wysokiej częstotliwości (HF) Regulowana wentylacja Montaż wewnętrzny i zewnętrzny od -20 do +55 C 0 100% Przyłącze śrubowo-zaciskowe, 1,5 16 mm² Przyłącze śrubowo-zaciskowe, 2,5 35 mm² DIN V VDE V , ÖVE / ÖNORM E , UTE C , EN 50438, G83, G59, C 10 / 11, CER , CEI 0-21, AS , AS , AS , VDE AR N 4105, Indeks ON3117 ON3118 ON3119 ON3120 ON

32 Fronius Agilo Centralny inwerter z rewolucyjnym systemem transportu oraz instalacji. Fronius Agilo wyznacza nowe standardy. Możliwość wymiany komponentów na miejscu, specjalny system instalacji oraz łatwość transportu to największe zalety Fronius Agilo. Dzięki maksymalnej mocy wyjściowej 75 kva do 100 kva Fronius Agilo szczególnie nadaje się do systemów przemysłowych. 32

33 Fronius Agilo dane techniczne modele , Dane wejściowe AGILO AGILO Maksymalna moc DC przy cos φ =1 Maks. prąd na wejściu (I dc max) Min. Napięcie wejściowe (U dc min) Napięcie rozpoczęcia pracy (U dc start) Znamionowe napięcie wejściowe (U dc, r) Maks. napięcie wejściowe (U dc max) Zakres napięć MPP (U mpp min-u mpp max) 78,3 kw 104,4 kw 170,2 A 226,9 A 460 V 500 V 460 V 950 V V Liczba wejść DC 2 Indeks ON03122 ONO

34 Fronius Agilo dane techniczne modele , Dane wyjściowe AGILO AGILO Moc znamionowa AC (P ac, r) 75 kw 100 kw Maks. moc wyjściowa 75 kva 100 kva Maks.prąd na wyjściu (I ac max) 114 A 152,9 A Przyłącze sieciowe (U ac, r) Min. napięcie wyjściowe (U ac min) Maks. napięcie wyjściowe (U ac max) 1-NPE 230 V 180 V 270 V Częstotliwość (f r) 50 Hz Zakres częstotliwości ( f min- f max) Współczynnik zniekształceń nieliniowych Hz < 3,5 % Współczynnik mocy ( cos φ ac, r) 0,75-1 ind. / poj. Indeks ON03122 ONO

35 Fronius Agilo dane techniczne modele , Dane ogólne AGILO AGILO Wymiary ( wysokość x szerokość x głębokość) 645 x 431 x 204 mm Masa 750 kg 830 kg Stopień ochrony IP 30 (IP54) Klasa ochrony 1 Kategoria przepieciowa (DC / AC) 2/3 Pobór energii w nocy < 50 W Koncepcja budowy falownika Transformator 50 Hz Chłodzenie Regulowana wentylacja Montaż Montaż wewnętrzny Zakres temperatury otoczenia od -20 do +50 C Dopuszczalna wilgotność powietrza 0 95% Technologia przyłączenia DC V shape connection lug / V-box terminal clamp (70-240mm²) Technologia przyłączenia AC V shape connection lug / V-box terminal clamp (35-95 mm²) Przyznane certyfikaty i spełnianie normy IEC , AR N 4105, G59/2, CER Indeks ON03122 ONO

36 Fronius CL Inwertery centralne Fronius CL kryją w sobie unikalną modułową budowę systemu co zapewnia maksymalną wydajność i najwyższą stabilność. Najnowsza technologia sprawia, że Fronius CL to wielofunkcyjne urządzenie, które gwarantuje wysoką jakość i wydajność. 36

37 Fronius CL dane techniczne modele CL 36.0, CL 48.0, CL 60.0 Dane wejściowe CL 36.0 CL 48.0 CL 60.0 Maksymalna moc DC przy cos φ =1 Maks. prąd na wejściu (I dc max) Min. Napięcie wejściowe (U dc min) Napięcie rozpoczęcia pracy (U dc start) Znamionowe napięcie wejściowe (U dc, r) Maks. napięcie wejściowe (U dc max) Zakres napięć MPP (U mpp min-u mpp max) 38,6 kw 51,4 kw 64,4 kw 167,8A 223,4 A 280,2 A 230 V 260 V 370 V 600 V V Liczba wejść DC 3 Indeks ON03124 ONO3125 ON

38 Fronius CL dane techniczne modele CL 36.0, CL 48.0, CL 60.0 Dane wyjściowe CL 36.0 CL 48.0 CL 60.0 Moc znamionowa AC (P ac, r) 36 kw 48 kw 60 kw Maks. moc wyjściowa 36 kva 48 kva 60 kva Maks.prąd na wyjściu (I ac max) 52,2 A 69,6 A 87 A Przyłącze sieciowe (U ac, r) 1-NPE 230 V Min. napięcie wyjściowe (U ac min) Maks. napięcie wyjściowe (U ac max) 180V 270 V Częstotliwość (fr) 50 Hz / 60 Hz Zakres częstotliwości (f min f max) Współczynnik zniekształceń nieliniowych Hz < 3 % Współczynnik mocy ( cos φ ac, r) 0,85-1 ind. / poj. Indeks ON03124 ONO3125 ON

39 Fronius CL dane techniczne modele CL 36.0, CL 48.0, CL 60.0 Dane ogólne CL 36.0 CL 48.0 CL 60.0 Wymiary ( wysokość x szerokość x głębokość) 1830 x 1105 x 722 mm Masa 248 kg 276 kg 303 kg Stopień ochrony IP 20 Klasa ochrony 1 Kategoria przepieciowa (DC / AC) 2/3 Pobór energii w nocy 11,4 W 11,6 W 12,2 W Koncepcja budowy falownika Transformator wysokiej częstotliwości (HF) Chłodzenie Regulowana wentylacja Montaż Montaż wewnętrzny Zakres temperatury otoczenia od -20 do +50 C Dopuszczalna wilgotność powietrza 0 95% Technologia przyłączenia DC Przyłącze śrubowo-zaciskowe, 1,5 16 mm² Technologia przyłączenia AC Przyłącze śrubowo-zaciskowe, 2,5 35 mm² Przyznane certyfikaty i spełnianie normy VDE V , OVE/ONORM E , UTE C , G 59, CER ,CEI 0-21 Indeks ON03124 ONO3125 ON

40 SMA Sunny Boy Nadal najlepszy nowy beztransformatorowy Sunny Boy to idealne rozwiązanie zwłaszcza dla wymagających generatorów fotowoltaicznych i instalacji częściowo zacienionych. Jako następca popularnego Sunny Boy w wersji 20 oferuje szereg dalszych korzyści. Wyróżnia się jeszcze większą uniwersalnością, jeszcze większą efektywnością i jeszcze większą wygodą obsługi. Dzięki wysokiemu napięciu DC 750 V można zmniejszyć liczbę równoległych stringów, obniżając w ten sposób koszty. Dzięki zintegrowanym funkcjom zarządzania siecią urządzenia te są niezwykle uniwersalne i w wysokim stopniu przyczyniają się do wsparcia sieci. 40

41 SMA Sunny Boy dane techniczne modele 3000TL, 3600TL Dane techniczne 3000TL 3600TL Dane wejściowe (DC) Maks. Moc DC (przy cos ϕ = 1) 3200 W 3880 W Maks. napięcie wejściowe 750 V 750 V Zakres napięcia MPP / znamionowe napięcie wejściowe Min. / początkowe napięcie wejściowe Maks. prąd wejściowy wejście A / wejście B Maks. prąd wejściowy na string wejście A / wejście B Liczba niezależnych wejść MPP / stringów na wejście MPP 175 V 500 V / 400 V 175 V 500 V / 400 V 125 V / 150 V 125 V / 150 V 15 A / 15 A 15 A / 15 A 15 A / 15 A 15 A / 15 A 2 / A:2; B:2 2 / A:2; B:2 Dane wyjściowe (AC) Moc znamionowa (przy 230 V, 50 Hz) 3000 W 3680 W Maks. moc pozorna AC 3000 VA 3680 VA Napięcie nominalne AC / zakres 220 V, 230 V, 240 V / 180 V 280 V 220 V, 230 V, 240 V / 180 V 280 V Częstotliwość sieci AC / zakres 50 Hz, 60 Hz / 5 Hz +5 Hz 50 Hz, 60 Hz / 5 Hz +5 Hz Maks. prąd wyjściowy 16 A 16 A Współczynnik mocy przy mocy znamionowej 1 1 Regulowany współczynnik przesuwu fazowego 0,8 przewzbudzenie... 0,8 niedowzbudzenie 0,8 przewzbudzenie... 0,8 niedowzbudzenie Liczba faz zasilających / podłączonych 1/1 1/1 Indeks ON03157 ON

42 SMA Sunny Boy dane techniczne modele 3000TL, 3600TL Dane techniczne 3000TL 3600TL Sprawność Maks. sprawność / sprawność Euroeta 97 % / 96,4 % 97 % / 96,5 % Zabezpieczenia Bezpiecznik obwodu DC Wykrywanie przebicia / kontrola sieci / / Ochrona przed zamianą polaryzacji DC / zabezpieczenie przeciwzwarciowe AC / separacja galwaniczna / / - / / - Jednostka monitorowania prądu różnicowego na wszystkich biegunach Klasa ochronności (wg IEC 62103) / kategoria przepięciowa (wg IEC ) Wymiary (szer. / wys. / głęb.) I / III Dane ogólne 490 / 519 / 185 mm (19,3 / 20,4 / 7,3 cali) I / III 490 / 519 / 185 mm (19,3 / 20,4 / 7,3 cali) Masa 26 kg 26 kg Zakres temperatur pracy 25 C +60 C 25 C +60 C Stand. poziom emisji hałasu 25 db 25 db Zużycie na potrzeby własne 1 W 1 W Topologia Beztransformatorowy Beztrasformatorowy Rodzaj chłodzenia Konwekcja Konwekcja Stopień ochrony IP65 IP65 Klasa klimatyczna 4K4H 4K4H Maks dopuszczalna wilgotność względna (bez skraplania) 100% 100% Indeks ON03157 ON

43 SMA Sunny Boy dane techniczne modele 3000TL, 3600TL Dane techniczne 3000TL 3600TL Wyposażenie Przyłącze DC / przyłącze AC SUNCLIX / zacisk sprężynowy SUNCLIX / zacisk sprężynowy Ekran Graficzny Graficzny Złącza: RS485 / Bluetooth / Speedwire / Webconnect Przekaźnik wielofunkcyjny / Power Control Module / / / / / / / / Gwarancja 5 / 10 / 15/ 20 / 25 lat / / / / / / / / Certyfikaty i dopuszczenia AS 4777, C10/11, CE, CEI 0-21, EN 50438¹, G59/2, G83/1-1, IEC 61727, NRS , PEA, PPC, PPDS, RD1699, RD 661, UTE C15-712, VDE-AR-N 4105, VDE Oznaczenie typu SB 3000TL-21 SB 3600TL-21 Indeks ON03157 ON

44 SMA Sunny Boy dane techniczne modele 4000TL, 5000TL Dane techniczne 4000TL 5000TL Dane wejściowe (DC) Maks. Moc DC (przy cos ϕ = 1) 4200 W 5000 W³ Maks. napięcie wejściowe 750 V 750 V Zakres napięcia MPP / znamionowe napięcie wejściowe Min. / początkowe napięcie wejściowe Maks. prąd wejściowy wejście A / wejście B Maks. prąd wejściowy na string wejście A / wejście B Liczba niezależnych wejść MPP / stringów na wejście MPP 175 V 500 V / 400 V 175 V 500 V / 400 V 125 V / 150 V 125 V / 150 V 15 A / 15 A 15 A / 15 A 15 A / 15 A 15 A / 15 A 2 / A:2; B:2 2 / A:2; B:2 Dane wyjściowe (AC) Moc znamionowa (przy 230 V, 50 Hz) 4000 W 4600 W Maks. moc pozorna AC 4000 VA 5000 VA² Napięcie nominalne AC / zakres 220 V, 230 V, 240 V / 180 V 280 V 220 V, 230 V, 240 V / 180 V 280 V Częstotliwość sieci AC / zakres 50 Hz, 60 Hz / 5 Hz +5 Hz 50 Hz, 60 Hz / 5 Hz +5 Hz Maks. prąd wyjściowy 22 A 22 A Współczynnik mocy przy mocy znamionowej 1 1 Regulowany współczynnik przesuwu fazowego 0,8 przewzbudzenie... 0,8 niedowzbudzenie 0,8 przewzbudzenie... 0,8 niedowzbudzenie Liczba faz zasilających / podłączonych 1/1 1/1 Indeks ON03158 ON

45 SMA Sunny Boy dane techniczne modele 4000TL, 5000TL Dane techniczne 4000TL 5000TL Sprawność Maks. sprawność / sprawność Euroeta 97 % / 96,4 % 97 % / 96,5 % Zabezpieczenia Bezpiecznik obwodu DC Wykrywanie przebicia / kontrola sieci / / Ochrona przed zamianą polaryzacji DC / zabezpieczenie przeciwzwarciowe AC / separacja galwaniczna / / - / / - Jednostka monitorowania prądu różnicowego na wszystkich biegunach Klasa ochronności (wg IEC 62103) / kategoria przepięciowa (wg IEC ) Wymiary (szer. / wys. / głęb.) I / III Dane ogólne 490 / 519 / 185 mm (19,3 / 20,4 / 7,3 cali) I / III 490 / 519 / 185 mm (19,3 / 20,4 / 7,3 cali) Masa 26 kg 26 kg Zakres temperatur pracy 25 C +60 C 25 C +60 C Stand. poziom emisji hałasu 25 db 25 db Zużycie na potrzeby własne 1 W 1 W Topologia Beztransformatorowy Beztrasformatorowy Rodzaj chłodzenia Konwekcja Konwekcja Stopień ochrony IP65 IP65 Klasa klimatyczna 4K4H 4K4H Maks dopuszczalna wilgotność względna (bez skraplania) 100% 100% Indeks ON03158 ON

46 SMA Sunny Boy dane techniczne modele 4000TL, 5000TL Dane techniczne 4000TL 5000TL Wyposażenie Przyłącze DC / przyłącze AC SUNCLIX / zacisk sprężynowy SUNCLIX / zacisk sprężynowy Ekran Graficzny Graficzny Złącza: RS485 / Bluetooth / Speedwire / Webconnect Przekaźnik wielofunkcyjny / Power Control Module / / / / / / / / Gwarancja 5 / 10 / 15/ 20 / 25 lat / / / / / / / / Certyfikaty i dopuszczenia AS 4777, C10/11, CE, CEI 0-21, EN 50438¹, G59/2, G83/1-1, IEC 61727, NRS , PEA, PPC, PPDS, RD1699, RD 661, UTE C15-712, VDE-AR-N 4105, VDE Oznaczenie typu SB 4000TL-21 SB 5000TL-21 Indeks ON03158 ON

47 SMA Sunny Tripower Nowoczesna technologia w pigułce trójfazowy falownik Sunny Tripower zapewnia wysoką elastyczność przy projektowaniu instalacji. Dzięki technologii Optiflex z dwoma wejściami MPP oraz szerokiemu zakresowi napięcia wejściowego nadaje się do niemal wszystkich konfiguracji modułów. Spełnia wszystkie wymagania, np. w zakresie dostarczania mocy biernej i wsparcia sieci, mając niezawodny udział w zarządzaniu siecią. Koncepcja bezpieczeństwa Optiprotect z samouczącym się system wykrywania awarii stringów, elektronicznym bezpiecznikiem stringów i integrowanym ochronnikiem przepięciowym DC typu II zapewnia maksymalną dyspozycyjność instalacji. 47

48 SMA Sunny Tripower dane techniczne modele 10000TL, 12000TL Dane techniczne 10000TL 12000TL Dane wejściowe (DC) Maks. Moc DC (przy cos ϕ = 1) W W Maks. napięcie wejściowe 1000 V 1000 V Zakres napięcia MPP / znamionowe napięcie wejściowe Min. / początkowe napięcie wejściowe Maks. prąd wejściowy wejście A / wejście B Maks. prąd wejściowy na string wejście A2 / wejście B2 Liczba niezależnych wejść MPP / stringów na wejście MPP 320 V 800 V / 600 V 380 V 800 V / 600 V 150 V / 188 V 150 V / 188 V 22 A / 11 A 22 A / 11 A 33 A / 12,5 A 33 A / 12,5 A 2 / A:4; B:1 2 / A:4; B:1 Dane wyjściowe (AC) Moc znamionowa (przy 230 V, 50 Hz) W W Maks. moc pozorna AC VA VA Napięcie nominalne AC / zakres 3 / N / PE; 220 / 380 V 3 / N / PE; 230 / 400 V 3 / N / PE; 240 / 415 V 3 / N / PE; 220 / 380 V 3 / N / PE; 230 / 400 V 3 / N / PE; 240 / 415 V Zakres napięcia znamionowego AC 160 V 280 V 160 V 280 V Częstotliwość sieci AC / zakres 50 Hz, 60 Hz / 6 Hz +5 Hz 50 Hz, 60 Hz / 6 Hz +5 Hz Znamionowa częstotliwość sieci / znamionowe napięcie sieci 50 Hz / 230 V 50 Hz / 230 V Maks. prąd wyjściowy 16 A 19,2 A Współczynnik mocy przy mocy znamionowej 1 1 Regulowany współczynnik przesuwu fazowego 0,8 przewzbudzenie... 0,8 niedowzbudzenie 0,8 przewzbudzenie... 0,8 niedowzbudzenie Liczba faz zasilających / podłączonych 3 / 3 3 / 3 Indeks ON03152 ON

49 SMA Sunny Tripower dane techniczne modele 10000TL, 12000TL Dane techniczne 10000TL 12000TL Sprawność Maks. sprawność / sprawność Euroeta 98,1 % / 97,7 % 98,1 % / 97,7 % Zabezpieczenia Bezpiecznik obwodu DC Wykrywanie przebicia / kontrola sieci Ochronnik przepięciowy DC typu II, integrowany / / Ochrona przed zamianą polaryzacji DC / zabezpieczenie przeciwzwarciowe AC / separacja galwaniczna / / - / / - Jednostka monitorowania prądu różnicowego na wszystkich biegunach Klasa ochronności (wg IEC 62103) / kategoria przepięciowa (wg IEC ) I / III Dane ogólne I / III Wymiary (szer. / wys. / głęb.) 665 / 690 / 265 mm 665 / 690 / 265 mm Masa 59 kg 59 kg Zakres temperatur pracy 25 C +60 C 25 C +60 C Stand. poziom emisji hałasu 51 db 51 db Zużycie na potrzeby własne 1 W 1 W Topologia / rodzaj chłodzenia Beztransformatorowy / OptiCool Beztrasformatorowy / OptiCool Stopień ochrony IP65 IP65 Klasa klimatyczna 4K4H 4K4H Maks dopuszczalna wilgotność względna (bez skraplania) 100% 100% Indeks ON03152 ON

50 SMA Sunny Tripower dane techniczne modele 10000TL, 12000TL Dane techniczne 10000TL 12000TL Wyposażenie Przyłącze DC / przyłącze AC SUNCLIX / zacisk sprężynowy SUNCLIX / zacisk sprężynowy Ekran Graficzny Graficzny Złącza: RS485 / Bluetooth / Speedwire / Webconnect Przekaźnik wielofunkcyjny / Power Control Module / / / / / / / / Gwarancja 5 / 10 / 15/ 20 / 25 lat / / / / / / / / Certyfikaty i dopuszczenia AS 4777, BDEW 2008, C10/11, CE, CEI 0-21, EN , G59/2, IEC61727, PPC, PPDS, RD 1699, RD 661/2007, SI4777, UTE C , VDE , VDE-AR-N 4105 Oznaczenie typu SB 10000TL-10 SB 12000TL-10 Indeks ON03152 ON

51 SMA Sunny Tripower dane techniczne modele 15000TL, 17000TL Dane techniczne 15000TL 17000TL Dane wejściowe (DC) Maks. Moc DC (przy cos ϕ = 1) W W Maks. napięcie wejściowe 1000 V 1000 V Zakres napięcia MPP / znamionowe napięcie wejściowe Min. / początkowe napięcie wejściowe Maks. prąd wejściowy wejście A / wejście B Maks. prąd wejściowy na string wejście A2 / wejście B2 Liczba niezależnych wejść MPP / stringów na wejście MPP 360 V 800 V / 600 V 400 V 800 V / 600 V 150 V / 188 V 150 V / 188 V 33 A / 11 A 33 A / 11 A 40 A / 12,5 A 40 A / 12,5 A 2 / A:5; B:1 2 / A:5; B:1 Dane wyjściowe (AC) Moc znamionowa (przy 230 V, 50 Hz) W W Maks. moc pozorna AC VA VA Napięcie nominalne AC / zakres 3 / N / PE; 220 / 380 V 3 / N / PE; 230 / 400 V 3 / N / PE; 240 / 415 V 3 / N / PE; 220 / 380 V 3 / N / PE; 230 / 400 V 3 / N / PE; 240 / 415 V Zakres napięcia znamionowego AC 160 V 280 V 160 V 280 V Częstotliwość sieci AC / zakres 50 Hz, 60 Hz / 6 Hz +5 Hz 50 Hz, 60 Hz / 6 Hz +5 Hz Znamionowa częstotliwość sieci / znamionowe napięcie sieci 50 Hz / 230 V 50 Hz / 230 V Maks. prąd wyjściowy 24 A 24,6 A Współczynnik mocy przy mocy znamionowej 1 1 Regulowany współczynnik przesuwu fazowego 0,8 przewzbudzenie... 0,8 niedowzbudzenie 0,8 przewzbudzenie... 0,8 niedowzbudzenie Liczba faz zasilających / podłączonych 3 / 3 3 / 3 Indeks ON03154 ON

52 SMA Sunny Tripower dane techniczne modele 10000TL, 12000TL Dane techniczne 10000TL 12000TL Sprawność Maks. sprawność / sprawność Euroeta 98,2% / 97,8% 98,2 % / 97,8 % Zabezpieczenia Bezpiecznik obwodu DC Wykrywanie przebicia / kontrola sieci Ochronnik przepięciowy DC typu II, integrowany / / Ochrona przed zamianą polaryzacji DC / zabezpieczenie przeciwzwarciowe AC / separacja galwaniczna / / - / / - Jednostka monitorowania prądu różnicowego na wszystkich biegunach Klasa ochronności (wg IEC 62103) / kategoria przepięciowa (wg IEC ) I / III Dane ogólne I / III Wymiary (szer. / wys. / głęb.) 665 / 690 / 265 mm 665 / 690 / 265 mm Masa 59 kg 59 kg Zakres temperatur pracy 25 C +60 C 25 C +60 C Stand. poziom emisji hałasu 51 db 51 db Zużycie na potrzeby własne 1 W 1 W Topologia / rodzaj chłodzenia Beztransformatorowy / OptiCool Beztrasformatorowy / OptiCool Stopień ochrony IP65 IP65 Klasa klimatyczna 4K4H 4K4H Maks dopuszczalna wilgotność względna (bez skraplania) 100% 100% Indeks ON03154 ON

53 SMA Sunny Tripower dane techniczne modele 10000TL, 12000TL Dane techniczne 10000TL 12000TL Wyposażenie Przyłącze DC / przyłącze AC SUNCLIX / zacisk sprężynowy SUNCLIX / zacisk sprężynowy Ekran Graficzny Graficzny Złącza: RS485 / Bluetooth / Speedwire / Webconnect Przekaźnik wielofunkcyjny / Power Control Module / / / / / / / / Gwarancja 5 / 10 / 15/ 20 / 25 lat / / / / / / / / Certyfikaty i dopuszczenia AS 4777, BDEW 2008, C10/11, CE, CEI 0-21, EN , G59/2, IEC61727, PPC, PPDS, RD 1699, RD 661/2007, SI4777, UTE C , VDE , VDE-AR-N 4105 Oznaczenie typu SB 15000TL-10 SB 17000TL-10 Indeks ON03154 ON

54 SMA Sunny Tripower Economic Excelllence Doskonała jakość i najwyższy poziom zaawansowania technologicznego w znacznie niższej cenie nowy falownik Sunny Tripower TL Economic Excellence to nowa wersja serii Sunny Tripower, udoskonalona pod względem optymalnego stosunku ceny do jakości. Falownik ten zapewnia z jednej strony znaczne obniżenie kosztów inwestycji, a z drugiej strony dzięki sprawności sięgającej 98,5 procent ponadprzeciętne uzyski energii. Dzięki temu Sunny Tripower TL Economic Excellence to idealny falownik do średnich i dużych systemów fotowoltaicznych o homogenicznej budowie. Skoncentrowano się na tym, co istotne, spełniając wszystkie wymagania również w zakresie dostaw mocy biernej, wspomagania sieci i udziału w zarządzaniu siecią. 54

55 SMA Sunny Tripower Economic Excelllence modele 15000TL, 20000TL Dane techniczne 20000TL 15000TL Dane wejściowe (DC) Maks. Moc DC (przy cos ϕ = 1) W W Maks. napięcie wejściowe 1000 V 1000 V Zakres napięcia MPP przy napięciu sieci 230 V/ znamionowe napięcie wejściowe Min. / początkowe napięcie wejściowe 580 V 800 V / 580 V 580 V 800 V / 580 V 570 V / 620 V 570 V / 620 V Maks. prąd wejściowy 36 A 36 A Maks. prąd wejściowy na string 36 A 36 A Liczba niezależnych wejść MPP / stringów na wejście MPP 1 / 6 1 / 6 Dane wyjściowe (AC) Moc znamionowa (przy 230 V, 50 Hz) W W Maks. moc pozorna AC VA VA Napięcie nominalne AC 3 / N / PE, 230 V / 400 V 3 / N / PE, 230 V / 400 V Zakres napięcia znamionowego AC 160 V 280 V 160 V 280 V Częstotliwość sieci AC / zakres 50 Hz, 60 Hz / 6 Hz, +5 Hz 50 Hz, 60 Hz / 6 Hz, +5 Hz Znamionowa częstotliwość sieci / znamionowe napięcie sieci 50 Hz / 230 V 50 Hz / 230 V Maks. prąd wyjściowy 29 A 24 A Współczynnik mocy przy mocy znamionowej 1 1 Regulowany współczynnik przesuwu fazowego 0,8 przewzbudzenie... 0,8 niedowzbudzenie 0,8 przewzbudzenie... 0,8 niedowzbudzenie Liczba faz zasilających / podłączonych 3 / 3 3 / 3 Indeks ON03147 ON

56 SMA Sunny Tripower Economic Excelllence modele 15000TL, 20000TL Dane techniczne 20000TL 15000TL Sprawność Maks. sprawność / sprawność Euroeta 98,5 % / 98,2 % 98,5 % / 98,3 % Zabezpieczenia Bezpiecznik obwodu DC Wykrywanie przebicia / kontrola sieci / / Ochronnik przepięciowy DC typu II, integrowany Ochrona przed zamianą polaryzacji DC / zabezpieczenie przeciwzwarciowe AC / separacja galwaniczna - - / / - / / - Jednostka monitorowania prądu różnicowego na wszystkich biegunach Klasa ochronności (wg IEC 62103) / kategoria przepięciowa (wg IEC ) I / III Dane ogólne I / III Wymiary (szer. / wys. / głęb.) 665 / 680 / 265 mm 665 / 680 / 265 mm Masa 45 kg 45 kg Zakres temperatur pracy 25 C +60 C 25 C +60 C Stand. poziom emisji hałasu 51 db 51 db Zużycie na potrzeby własne 1 W 1 W Topologia / rodzaj chłodzenia Beztransformatorowy / OptiCool Beztrasformatorowy / OptiCool Stopień ochrony IP65 IP65 Klasa klimatyczna 4K4H 4K4H Maks dopuszczalna wilgotność względna (bez skraplania) 100% 100% Indeks ON03147 ON

57 SMA Sunny Tripower Economic Excelllence modele 15000TL, 20000TL Dane techniczne 20000TL 15000TL Wyposażenie Przyłącze DC / przyłącze AC SUNCLIX / zacisk sprężynowy SUNCLIX / zacisk sprężynowy Ekran Graficzny Graficzny Złącza: RS485 / Bluetooth / Speedwire / Webconnect Przekaźnik wielofunkcyjny / Power Control Module / / / / / / / / Gwarancja 5 / 10 / 15/ 20 / 25 lat / / / / / / / / Certyfikaty i dopuszczenia CE, VDE , VDE-AR-N 4105, PPC, RD 661/2007, UTE C , EN 50438**, PPDS, RD 1699, AS4777, SI4777, BDEW 2008, C10/11, CEI 0-21, G59/2, IEC61727 Oznaczenie typu SB 20000TLEE-10 SB 15000TLEE-10 Indeks ON03147 ON

58 SMA Sunny Tripower Trójfazowy do własnego domu Najlepsza technologia i doskonałe uzyski do domu Sunny Tripower w klasach mocy od 5 do 9 kw wyznacza nowe standardy również w instalacjach fotowoltaicznych do użytku domowego. Dzięki dwóm asymetrycznym wejściom z własnym MPP trakerem oraz technologii Optiflex umożliwia maksymalną uniwersalność, a w kombinacji z funkcją OptiTrac Global Peak dla osiągnięcia największej efektywności zapewnia maksymalny zysk energetyczny. Poza komunikacją poprzez zewnętrzną antenę Bluetooth wyposażenie standardowe obejmuje również bezpośrednie połączenie z Sunny Portal poprzez SMA Webconnect bez żadnego rejestratora danych. Ponadto ów malutki falownik Sunny Tripower wyposażony jest w funkcje zarządzania pracą w sieci, umożliwia oddawanie mocy biernej do sieci oraz może być stosowany z RCD o znamionowym prądzie różnicowym 30 ma. 58

59 SMA Sunny Tripower Trójfazowy do własnego domu modele 5000TL, 6000TL Dane techniczne 5000TL 6000TL Dane wejściowe (DC) Maks. Moc DC (przy cos ϕ = 1) 5100 W 6125 W Maks. napięcie wejściowe 1000 V 1000 V Zakres napięcia MPP / znamionowe napięcie wejściowe Min. / początkowe napięcie wejściowe Maks. prąd wejściowy wejście A / wejście B Maks. prąd wejściowy na pasmo wejście A / wejście B Liczba niezależnych wejść MPP / pasm na wejście MPP 245 V 800 V / 580 V 295 V 800 V / 580 V 150 V / 188 V 150 V / 188 V 11 A / 10 A 11 A / 10 A 11 A / 10 A 11 A / 10 A 2 / A:2; B:2 2 / A:2; B:2 Dane wyjściowe (AC) Moc znamionowa (przy 230 V, 50 Hz) 5000 W 6000 W Maks. moc pozorna AC 5000 VA 6000 VA Napięcie znamionowe AC 3 / N / PE; 220 / 380 V 3 / N / PE; 230 / 400 V 3 / N / PE; 240 / 415 V 3 / N / PE; 220 / 380 V 3 / N / PE; 230 / 400 V 3 / N / PE; 240 / 415 V Zakres napięcia znamionowego AC 160 V 280 V 160 V 280 V Częstotliwość sieci AC / zakres 50 Hz, 60 Hz / 5 Hz +5 Hz 50 Hz, 60 Hz / 5 Hz +5 Hz Znamionowa częstotliwość sieci / znamionowe napięcie sieci 50 Hz / 230 V 50 Hz / 230 V Maks. prąd wyjściowy 7,3 A 7,3 A Współczynnik mocy przy mocy znamionowej Regulowany współczynnik przesuwu fazowego Liczba faz zasilających / podłączonych 1 1 0,8 przewzbudzenie... 0,8 niedowzbudzenie 3 / 3 3 / 3 Indeks ON03160 ON

60 SMA Sunny Tripower Trójfazowy do własnego domu modele 5000TL, 6000TL Dane techniczne 5000TL 6000TL Sprawność Maks. sprawność / sprawność Euroeta 98 % / 97,1 % 98 % / 97,4 % Zabezpieczenia Punkt odcięcia prądu na wejściu Wykrywanie przebicia / kontrola sieci / / Zabezpieczenie DC przed niewłaściwym podłączeniem biegunów / zabezpieczenie przeciwzwarciowe AC / separacja galwaniczna / / - / / - Uniwersalna jednostka monitorowania prądu różnicowego Klasa ochronności (wg IEC 62103) / kategoria przepięciowa (wg IEC ) I / III Dane ogólne I / III Wymiary (szer. / wys. / głęb.) 470 / 730 / 240 mm 470 / 730 / 240 mm Masa 37 kg 37 kg Zakres temperatur pracy 25 C +60 C 25 C +60 C Stand. poziom emisji hałasu 40 db 40 db Zużycie na potrzeby własne 1 W 1 W Topologia / rodzaj chłodzenia Beztransformatorowy / OptiCool Beztrasformatorowy / OptiCool Stopień ochrony IP65 IP65 Klasa klimatyczna 4K4H 4K4H Maks dopuszczalna wilgotność względna (bez skraplania) 100% 100% Indeks ON03160 ON

61 SMA Sunny Tripower Trójfazowy do własnego domu modele 5000TL, 6000TL Dane techniczne 5000TL 6000TL Wyposażenie Przyłącze DC / przyłącze AC SUNCLIX / zacisk sprężynowy SUNCLIX / zacisk sprężynowy Ekran Graficzny Graficzny Złącze: RS485 / Bluetooth / Webconnect Przekaźnik wielofunkcyjny / Power Control Module / / / / / / Gwarancja 5 / 10 / 15/ 20 / 25 lat / / / / / / / / Certyfikaty i dopuszczenia AS 4777, C10/11, CE, CEI 0-21 (> 6 kwp), EN 50438*, G83/1-1, IEC 61727, NRS , PPC, PPDS, RD1699, RD 661/2007, SI 4777, UTE C , VDE-AR-N 4105, VDE Oznaczenie typu STP 5000TL-20 STP 6000TL-20 Indeks ON03160 ON

62 SMA Sunny Tripower Trójfazowy do własnego domu modele 7000TL, 8000TL, 9000TL Dane techniczne 7000TL 8000TL 9000 TL Dane wejściowe (DC) Maks. Moc DC (przy cos ϕ = 1) 7175 W 8200 W 9225 W Maks. napięcie wejściowe 1000 V 1000 V 1000 V Zakres napięcia MPP / znamionowe napięcie wejściowe 290 V 800 V / 580 V 330 V 800 V / 580 V 370 V 800 V / 580 V Min. / początkowe napięcie wejściowe 150 V / 188 V 150 V / 188 V 150 V / 188 V Maks. prąd wejściowy wejście A / wejście B Maks. prąd wejściowy na pasmo wejście A / wejście B Liczba niezależnych wejść MPP / pasm na wejście MPP 15 A / 10 A 15 A / 10 A 15 A / 10 A 15 A / 10 A 15 A / 10 A 15 A / 10 A 2 / A:2; B:2 2 / A:2; B:2 2 / A:2; B:2 Dane wyjściowe (AC) Moc znamionowa (przy 230 V, 50 Hz) 7000 W 8000 W 9000 W Maks. moc pozorna AC 7000 VA 8000 VA 9000 VA Napięcie znamionowe AC 3 / N / PE; 220 / 380 V 3 / N / PE; 230 / 400 V 3 / N / PE; 240 / 415 V 3 / N / PE; 220 / 380 V 3 / N / PE; 230 / 400 V 3 / N / PE; 240 / 415 V 3 / N / PE; 220 / 380 V 3 / N / PE; 230 / 400 V 3 / N / PE; 240 / 415 V Zakres napięcia znamionowego AC 160 V 280 V 160 V 280 V 160 V 280 V Częstotliwość sieci AC / zakres 50 Hz, 60 Hz / 5 Hz +5 Hz 50 Hz, 60 Hz / 5 Hz +5 Hz 50 Hz, 60 Hz / 5 Hz +5 Hz Znamionowa częstotliwość sieci / znamionowe napięcie sieci 50 Hz / 230 V 50 Hz / 230 V 50 Hz / 230 V Maks. prąd wyjściowy 10,2 A 11,6 A 13,1 A Współczynnik mocy przy mocy znamionowej Regulowany współczynnik przesuwu fazowego ,8 przewzbudzenie... 0,8 niedowzbudzenie Liczba faz zasilających / podłączonych 3 / 3 3 / 3 3 / 3 Indeks ON03162 ON03163 ON

63 SMA Sunny Tripower Trójfazowy do własnego domu modele 7000TL, 8000TL, 9000TL Dane techniczne 7000TL 8000TL 9000 TL Sprawność Maks. Moc DC (przy cos ϕ = 1) 7175 W 8200 W 9225 W Zabezpieczenia Punkt odcięcia prądu na wejściu Wykrywanie przebicia / kontrola sieci / / / Zabezpieczenie DC przed niewłaściwym podłączeniem biegunów / zabezpieczenie przeciwzwarciowe AC / separacja galwaniczna Uniwersalna jednostka monitorowania prądu różnicowego Klasa ochronności (wg IEC 62103) / kategoria przepięciowa (wg IEC ) / / - / / - / / - I / III I / III I / III Dane ogólne Wymiary (szer. / wys. / głęb.) 470 / 730 / 240 mm 470 / 730 / 240 mm 470 / 730 / 240 mm Masa 37 kg 37 kg 37 kg Zakres temperatur pracy 25 C +60 C 25 C +60 C 25 C +60 C Stand. poziom emisji hałasu 40 db 40 db 40 db Zużycie na potrzeby własne 1 W 1 W 1 W Topologia / rodzaj chłodzenia Brak transformatora / OptiCool Brak transformatora / OptiCool Brak transformatora / OptiCool Stopień ochrony IP65 IP65 IP65 Klasa klimatyczna 4K4H 4K4H 4K4H Maks dopuszczalna wilgotność względna (bez skraplania) 100 % Indeks ON03162 ON03163 ON

64 SMA Sunny Tripower Trójfazowy do własnego domu modele 7000TL, 8000TL, 9000TL Dane techniczne 5000TL 6000TL 9000 TL Wyposażenie Przyłącze DC / przyłącze AC SUNCLIX / zacisk sprężynowy SUNCLIX / zacisk sprężynowy SUNCLIX / zacisk sprężynowy Ekran Graficzny Graficzny Graficzny Złącze: RS485 / Bluetooth / Webconnect / / / / / / Przekaźnik wielofunkcyjny / Power Control Module / / / Gwarancja 5 / 10 / 15/ 20 / 25 lat / / / / / / / / / / / / Certyfikaty i dopuszczenia AS 4777, C10/11, CE, CEI 0-21 (> 6 kwp), EN 50438*, G83/1-1, IEC 61727, NRS , PPC, PPDS, RD1699, RD 661/2007, SI 4777, UTE C , VDE-AR-N 4105, VDE Oznaczenie typu STP 7000TL-20 STP 8000TL-20 STP 8000TL-20 Indeks ON03162 ON03163 ON
