1 PL Kolejne innowacje 2012 NOWOŚCI PRODUKTOWE

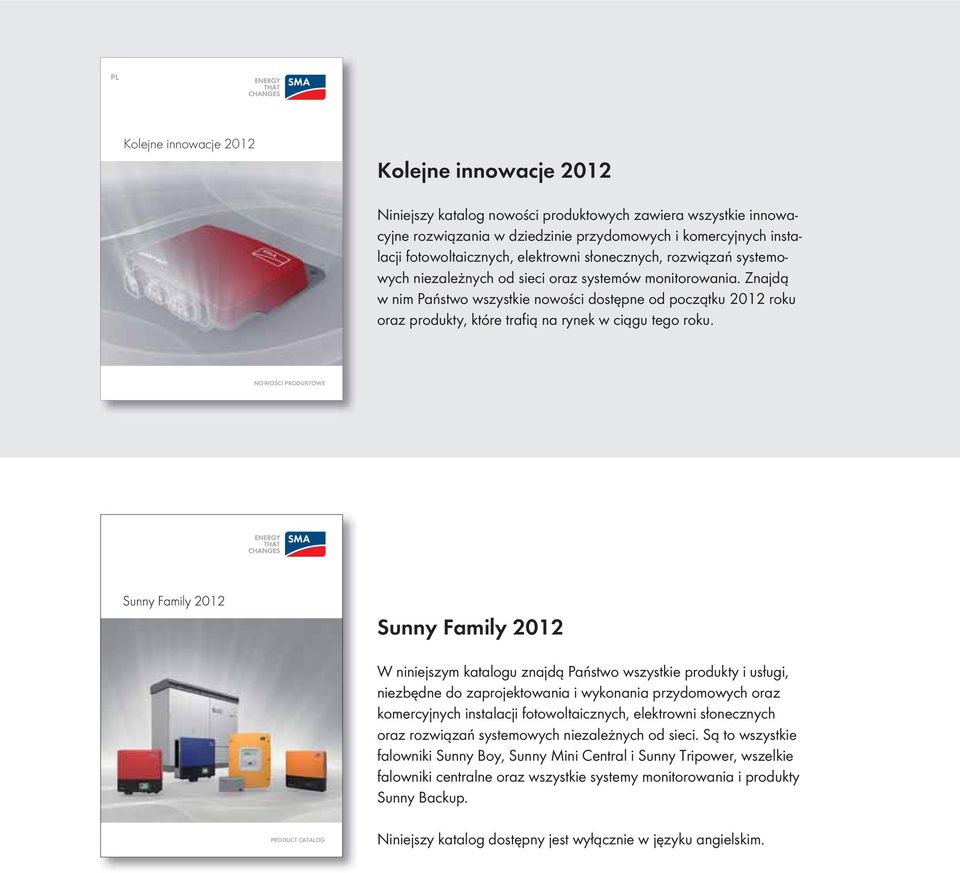

2 PL Kolejne innowacje 2012 Kolejne innowacje 2012 Niniejszy katalog nowości produktowych zawiera wszystkie innowacyjne rozwiązania w dziedzinie przydomowych i komercyjnych instalacji fotowoltaicznych, elektrowni słonecznych, rozwiązań systemowych niezależnych od sieci oraz systemów monitorowania. Znajdą w nim Państwo wszystkie nowości dostępne od początku 2012 roku oraz produkty, które trafią na rynek w ciągu tego roku. NOWOŚCI PRODUKTOWE Sunny Family 2012 W niniejszym katalogu znajdą Państwo wszystkie produkty i usługi, niezbędne do zaprojektowania i wykonania przydomowych oraz komercyjnych instalacji fotowoltaicznych, elektrowni słonecznych oraz rozwiązań systemowych niezależnych od sieci. Są to wszystkie falowniki Sunny Boy, Sunny Mini Central i Sunny Tripower, wszelkie falowniki centralne oraz wszystkie systemy monitorowania i produkty Sunny Backup. PRODUCT CATALOG Niniejszy katalog dostępny jest wyłącznie w języku angielskim.

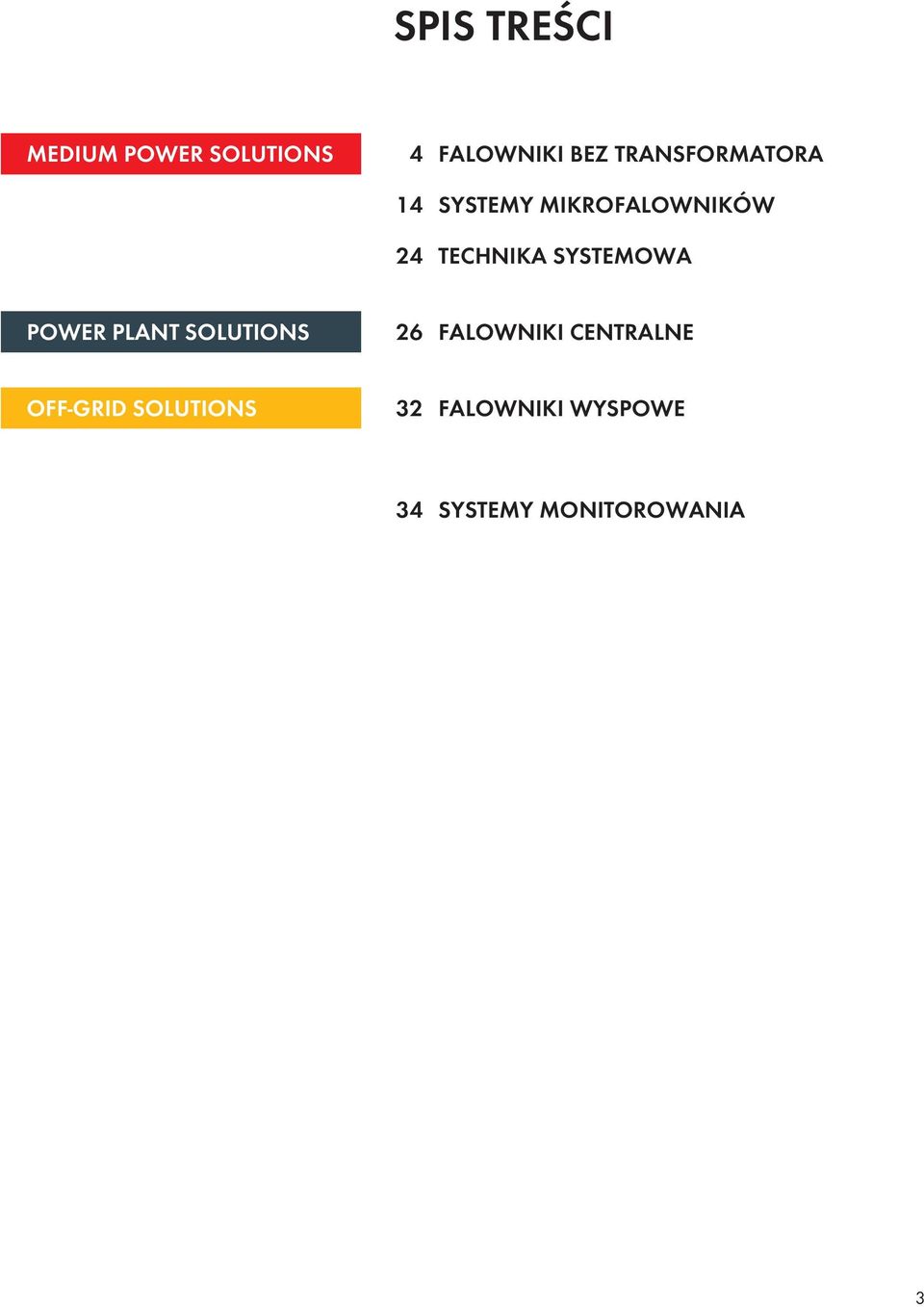

3 SPIS TREŚCI MEDIUM POWER SOLUTIONS 4 FALOWNIKI BEZ TRANSFORMATORA 14 SYSTEMY MIKROFALOWNIKÓW 24 TECHNIKA SYSTEMOWA POWER PLANT SOLUTIONS 26 FALOWNIKI CENTRALNE OFF-GRID SOLUTIONS 32 FALOWNIKI WYSPOWE 34 SYSTEMY MONITOROWANIA 3

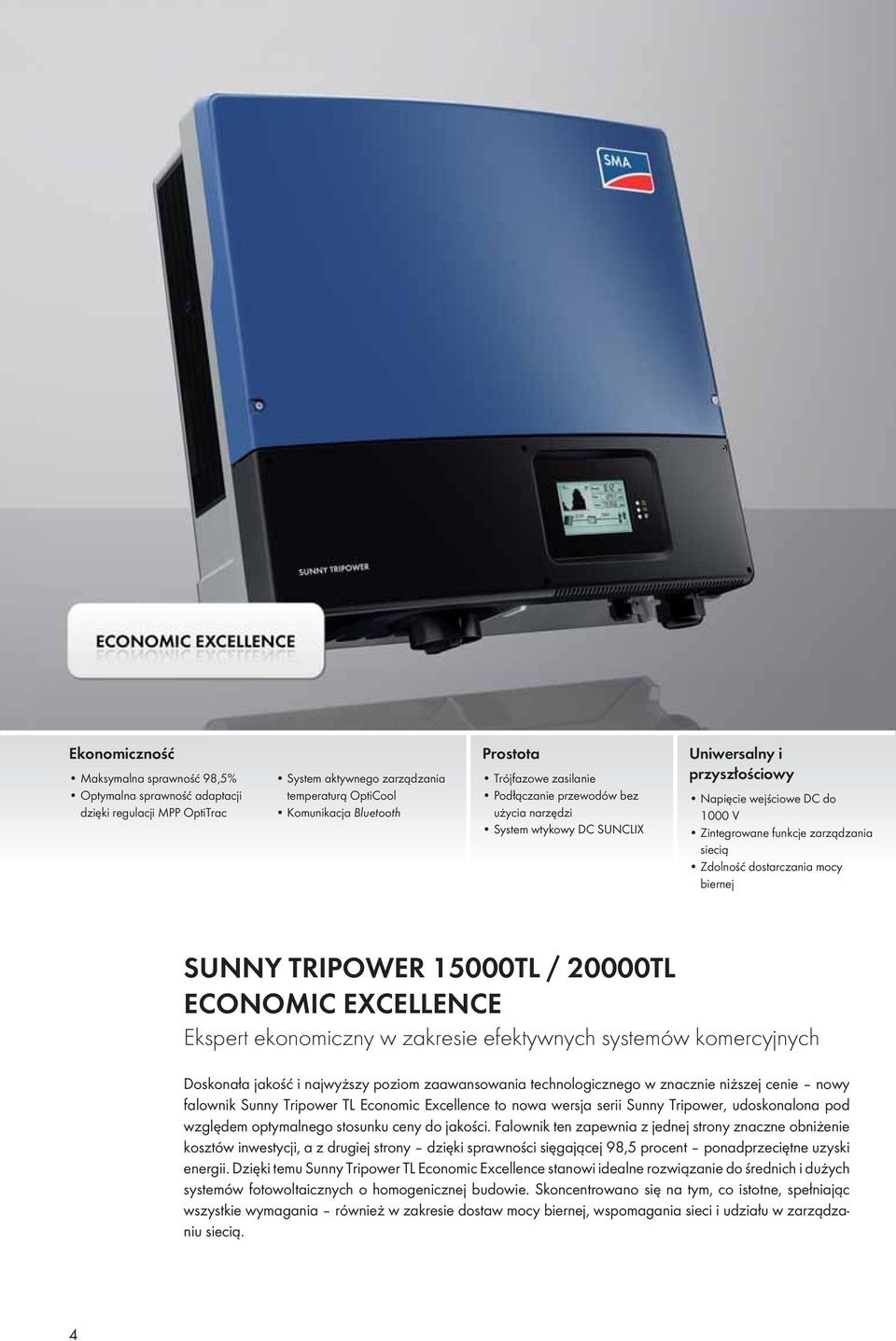

4 Ekonomiczność Maksymalna sprawność 98,5% Optymalna sprawność adaptacji dzięki regulacji MPP OptiTrac System aktywnego zarządzania temperaturą OptiCool Komunikacja Bluetooth Prostota Trójfazowe zasilanie Podłączanie przewodów bez użycia narzędzi System wtykowy DC SUNCLIX Uniwersalny i przyszłościowy Napięcie wejściowe DC do 1000 V Zintegrowane funkcje zarządzania siecią Zdolność dostarczania mocy biernej SUNNY TRIPOWER 15000TL / 20000TL ECONOMIC EXCELLENCE Ekspert ekonomiczny w zakresie efektywnych systemów komercyjnych Doskonała jakość i najwyższy poziom zaawansowania technologicznego w znacznie niższej cenie nowy falownik Sunny Tripower TL Economic Excellence to nowa wersja serii Sunny Tripower, udoskonalona pod względem optymalnego stosunku ceny do jakości. Falownik ten zapewnia z jednej strony znaczne obniżenie kosztów inwestycji, a z drugiej strony dzięki sprawności sięgającej 98,5 procent ponadprzeciętne uzyski energii. Dzięki temu Sunny Tripower TL Economic Excellence stanowi idealne rozwiązanie do średnich i dużych systemów fotowoltaicznych o homogenicznej budowie. Skoncentrowano się na tym, co istotne, spełniając wszystkie wymagania również w zakresie dostaw mocy biernej, wspomagania sieci i udziału w zarządzaniu siecią. 4

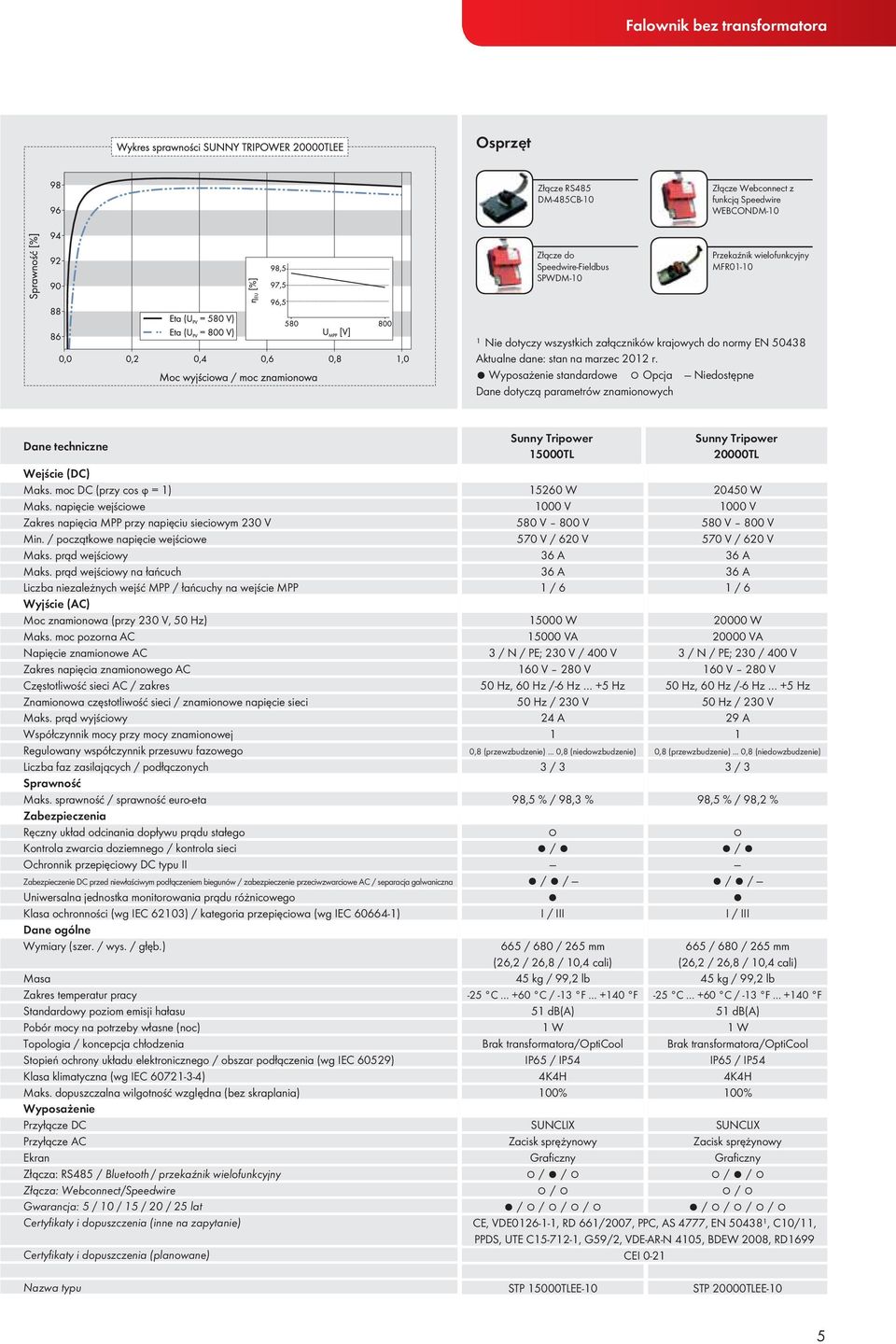

5 Falownik bez transformatora Osprzęt Złącze RS485 DM-485CB-10 Złącze Webconnect z funkcją Speedwire WEBCONDM-10 Złącze do Speedwire-Fieldbus SPWDM-10 Przekaźnik wielofunkcyjny MFR01-10 ¹ Nie dotyczy wszystkich załączników krajowych do normy EN Aktualne dane: stan na marzec 2012 r. Wyposażenie standardowe Opcja Niedostępne Dane dotyczą parametrów znamionowych Dane techniczne Wejście (DC) Maks. moc DC (przy cos ϕ = 1) Maks. napięcie wejściowe Zakres napięcia MPP przy napięciu sieciowym 230 V Min. / początkowe napięcie wejściowe Maks. prąd wejściowy Maks. prąd wejściowy na łańcuch Liczba niezależnych wejść MPP / łańcuchy na wejście MPP Wyjście (AC) Moc znamionowa (przy 230 V, 50 Hz) Maks. moc pozorna AC Napięcie znamionowe AC Zakres napięcia znamionowego AC Częstotliwość sieci AC / zakres Znamionowa częstotliwość sieci / znamionowe napięcie sieci Maks. prąd wyjściowy Współczynnik mocy przy mocy znamionowej Regulowany współczynnik przesuwu fazowego Liczba faz zasilających / podłączonych Sprawność Maks. sprawność / sprawność euro-eta Zabezpieczenia Ręczny układ odcinania dopływu prądu stałego Kontrola zwarcia doziemnego / kontrola sieci Ochronnik przepięciowy DC typu II Zabezpieczenie DC przed niewłaściwym podłączeniem biegunów / zabezpieczenie przeciwzwarciowe AC / separacja galwaniczna Uniwersalna jednostka monitorowania prądu różnicowego Klasa ochronności (wg IEC 62103) / kategoria przepięciowa (wg IEC ) Dane ogólne Wymiary (szer. / wys. / głęb.) Masa Zakres temperatur pracy Standardowy poziom emisji hałasu Pobór mocy na potrzeby własne (noc) Topologia / koncepcja chłodzenia Stopień ochrony układu elektronicznego / obszar podłączenia (wg IEC 60529) Klasa klimatyczna (wg IEC ) Maks. dopuszczalna wilgotność względna (bez skraplania) Wyposażenie Przyłącze DC Przyłącze AC Ekran Złącza: RS485 / Bluetooth / przekaźnik wielofunkcyjny Złącza: Webconnect/Speedwire Gwarancja: 5 / 10 / 15 / 20 / 25 lat Certyfi katy i dopuszczenia (inne na zapytanie) Certyfi katy i dopuszczenia (planowane) Sunny Tripower 15000TL W 1000 V 580 V 800 V 570 V / 620 V 36 A 36 A 1 / W VA 3 / N / PE; 230 V / 400 V 160 V 280 V 50 Hz, 60 Hz /-6 Hz +5 Hz 50 Hz / 230 V 24 A 1 0,8 (przewzbudzenie)... 0,8 (niedowzbudzenie) 3 / 3 98,5 % / 98,3 % / / / I / III 665 / 680 / 265 mm (26,2 / 26,8 / 10,4 cali) 45 kg / 99,2 lb -25 C +60 C / -13 F +140 F 51 db(a) 1 W Brak transformatora/opticool IP65 / IP54 4K4H 100% SUNCLIX Zacisk sprężynowy Grafi czny / / / / / / / Sunny Tripower 20000TL W 1000 V 580 V 800 V 570 V / 620 V 36 A 36 A 1 / W VA 3 / N / PE; 230 / 400 V 160 V 280 V 50 Hz, 60 Hz /-6 Hz +5 Hz 50 Hz / 230 V 29 A 1 0,8 (przewzbudzenie)... 0,8 (niedowzbudzenie) 3 / 3 98,5 % / 98,2 % / / / I / III 665 / 680 / 265 mm (26,2 / 26,8 / 10,4 cali) 45 kg / 99,2 lb -25 C +60 C / -13 F +140 F 51 db(a) 1 W Brak transformatora/opticool IP65 / IP54 4K4H 100% SUNCLIX Zacisk sprężynowy Grafi czny / / / / / / / CE, VDE , RD 661/2007, PPC, AS 4777, EN 50438¹, C10/11, PPDS, UTE C , G59/2, VDE-AR-N 4105, BDEW 2008, RD1699 CEI 0-21 Nazwa typu STP 15000TLEE-10 STP 20000TLEE-10 5

6 Ekonomiczność Elastyczność Komunikacja Prostota Maksymalna sprawność 98,1% Zarządzanie zacienieniem dzięki OptiTrac Global Peak System aktywnego zarządzania temperaturą OptiCool Napięcie wejściowe DC do 1000 V Zintegrowane funkcje zarządzania siecią Dostarczanie mocy biernej Dokładne projektowanie modułów systemu dzięki Optiflex Komunikacja SMA Webconnect z Sunny Portal Komunikacja Bluetooth Proste ustawienie kraju Przekaźnik wielofunkcyjny w wyposażeniu seryjnym Trójfazowe zasilanie Podłączanie przewodów bez użycia narzędzi System wtykowy DC SUNCLIX Zintegrowany wyłącznik obwodu prądu stałego DC elektroniczny przełącznik ESS Łatwy montaż naścienny SUNNY TRIPOWER 5000TL / 6000TL / 7000TL / 8000TL / 9000TL Trójfazowy do własnego domu Najlepsza technologia i doskonałe uzyski do domu Sunny Tripower w klasach mocy od 5 do 9 kw wyznacza nowe standardy również w instalacjach fotowoltaicznych do użytku domowego. Dzięki dwóm asymetrycznym wejściom z własnym urządzeniem śledzącym punkt MPP oraz technologii Optiflex umożliwia maksymalną uniwersalność, a w kombinacji z funkcją OptiTrac Global Peak dla osiągnięcia największej efektywności zapewnia maksymalny zysk energetyczny. Poza komunikacją poprzez zewnętrzną antenę Bluetooth wyposażenie standardowe obejmuje również bezpośrednie połączenie z Sunny Portal poprzez SMA Webconnect bez żadnego rejestratora danych. Ponadto mały Sunny Tripower posiada zintegrowaną funkcję zarządzania siecią oraz umożliwia dostarczanie mocy biernej. 6

7 Falownik bez transformatora Lyon, Francja 7

8 SUNNY TRIPOWER 5000TL / 6000TL / 7000TL / 8000TL / 9000TL Dane techniczne Wejście (DC) Maks. moc DC (przy cos ϕ = 1) Maks. napięcie wejściowe Zakres napięcia MPP / znamionowe napięcie wejściowe Min. / początkowe napięcie wejściowe Maks. prąd wejściowy wejście A / wejście B Maks. prąd wejściowy na łańcuch wejście A / wejście B Liczba niezależnych wejść MPP / łańcuchów na wejście MPP Wyjście (AC) Moc znamionowa (przy 230 V, 50 Hz) Maks. moc pozorna AC Napięcie znamionowe AC Zakres napięcia znamionowego AC Częstotliwość sieci AC / zakres Znamionowa częstotliwość sieci / znamionowe napięcie sieci Maks. prąd wyjściowy Współczynnik mocy przy mocy znamionowej Regulowany współczynnik przesuwu fazowego Liczba faz zasilających / podłączonych Sprawność Maks. sprawność / sprawność euro-eta Zabezpieczenia Punkt odcięcia prądu na wejściu Kontrola zwarcia doziemnego / kontrola sieci Zabezpieczenie DC przed niewłaściwym podłączeniem biegunów / zabezpieczenie przeciwzwarciowe AC / separacja galwaniczna Uniwersalna jednostka monitorowania prądu różnicowego Klasa ochronności (wg IEC 62103) / kategoria przepięciowa (wg IEC ) Dane ogólne Wymiary (szer. / wys. / głęb.) Masa Zakres temperatur pracy Standardowy poziom emisji hałasu Pobór mocy na potrzeby własne (noc) Topologia / rodzaj chłodzenia Stopień ochrony / stopień ochrony obszaru podłączenia (wg IEC 60529) Klasa klimatyczna (wg IEC ) Maks. dopuszczalna wilgotność względna (bez skraplania) Wyposażenie Przyłącze DC Przyłącze AC Ekran Złącze: RS485 / Bluetooth / Webconnect Przekaźnik wielofunkcyjny Gwarancja: 5 / 10 / 15 / 20 / 25 lat Certyfi katy i dopuszczenia (inne na zapytanie) Certyfi katy i dopuszczenia (planowane) Nazwa typu Sunny Tripower 5000TL 5100 W 1000 V 245 V 800 V / 600 V 150 V / 188 V 11 A / 10 A 11 A / 10 A 2 / A:2; B: W 5000 VA 3 / N / PE; 220 / 380 V, 3 / N / PE; 230 / 400 V, 3 / N / PE; 240 / 415 V 160 V 280 V 50 Hz, 60 Hz /-5 Hz +5 Hz 50 Hz / 230 V 7,3 A 1 0,8 (przewzbudzenie)... 0,8 (niedowzbudzenie) 3 / 3 98,1% / 97,5% / / / I / III 470 / 730 / 240 mm (18,5 / 28,7 / 9,4 cali) 37 kg / 81,4 lb -25 C +60 C / -13 F +140 F 40 db(a) 1 W Brak transformatora/opticool IP65/IP65 4K4H 100% SUNCLIX Zacisk sprężynowy Grafi czny / / / / / / Sunny Tripower 6000TL 6125 W 1000 V 295 V 800 V / 600 V 150 V / 188 V 11 A / 10 A 11 A / 10 A 2 / A:2; B: W 6000 VA 3 / N / PE; 220 / 380 V, 3 / N / PE; 230 / 400 V, 3 / N / PE; 240 / 415 V 160 V 280 V 50 Hz, 60 Hz /-5 Hz +5 Hz 50 Hz / 230 V 8,7 A 1 0,8 (przewzbudzenie)... 0,8 (niedowzbudzenie) 3 / 3 98,1% / 97,5% / / / I / III 470 / 730 / 240 mm (18,5 / 28,7 / 9,4 cali) 37 kg / 81,4 lb -25 C +60 C / -13 F +140 F 40 db(a) 1 W Brak transformatora/opticool IP65/IP65 4K4H 100% SUNCLIX Zacisk sprężynowy Grafi czny / / / / / / CE, VDE , UTE C , VDE-AR-N 4105 RD 661/2007, PPC, AS 4777, EN 50438¹, C10/11, PPDS, IEC 61727, SI4777, G59/2, CEI 0-21, RD1699 STP 5000TL-20 STP 6000TL-20 8

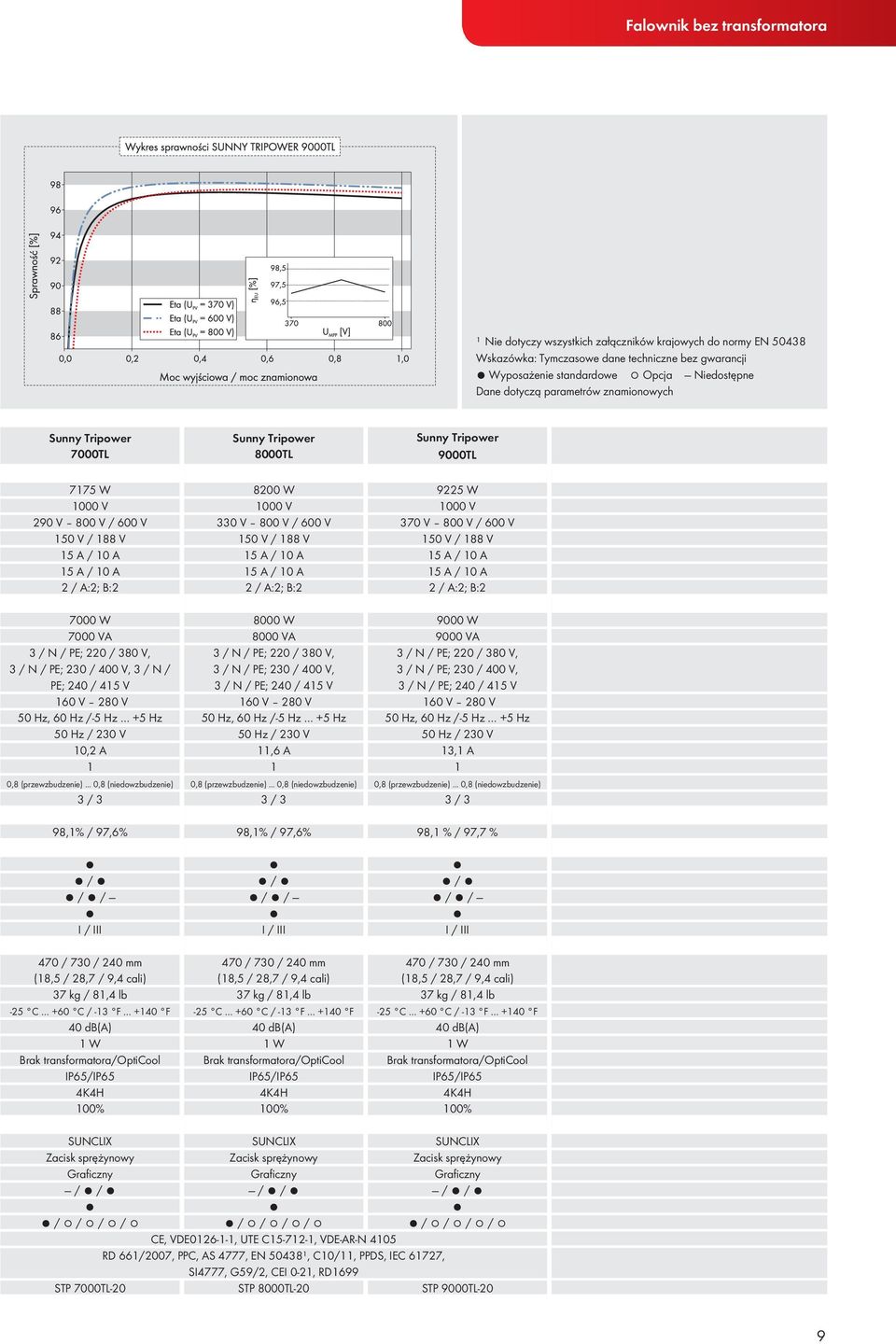

9 Falownik bez transformatora ¹ Nie dotyczy wszystkich załączników krajowych do normy EN Wskazówka: Tymczasowe dane techniczne bez gwarancji Wyposażenie standardowe Opcja Niedostępne Dane dotyczą parametrów znamionowych Sunny Tripower 7000TL Sunny Tripower 8000TL Sunny Tripower 9000TL 7175 W 1000 V 290 V 800 V / 600 V 150 V / 188 V 15 A / 10 A 15 A / 10 A 2 / A:2; B: W 7000 VA 3 / N / PE; 220 / 380 V, 3 / N / PE; 230 / 400 V, 3 / N / PE; 240 / 415 V 160 V 280 V 50 Hz, 60 Hz /-5 Hz +5 Hz 50 Hz / 230 V 10,2 A 1 0,8 (przewzbudzenie)... 0,8 (niedowzbudzenie) 3 / 3 98,1% / 97,6% / / / I / III 470 / 730 / 240 mm (18,5 / 28,7 / 9,4 cali) 37 kg / 81,4 lb -25 C +60 C / -13 F +140 F 40 db(a) 1 W Brak transformatora/opticool IP65/IP65 4K4H 100% 8200 W 1000 V 330 V 800 V / 600 V 150 V / 188 V 15 A / 10 A 15 A / 10 A 2 / A:2; B: W 8000 VA 3 / N / PE; 220 / 380 V, 3 / N / PE; 230 / 400 V, 3 / N / PE; 240 / 415 V 160 V 280 V 50 Hz, 60 Hz /-5 Hz +5 Hz 50 Hz / 230 V 11,6 A 1 0,8 (przewzbudzenie)... 0,8 (niedowzbudzenie) 3 / 3 98,1% / 97,6% / / / I / III 470 / 730 / 240 mm (18,5 / 28,7 / 9,4 cali) 37 kg / 81,4 lb -25 C +60 C / -13 F +140 F 40 db(a) 1 W Brak transformatora/opticool IP65/IP65 4K4H 100% 9225 W 1000 V 370 V 800 V / 600 V 150 V / 188 V 15 A / 10 A 15 A / 10 A 2 / A:2; B: W 9000 VA 3 / N / PE; 220 / 380 V, 3 / N / PE; 230 / 400 V, 3 / N / PE; 240 / 415 V 160 V 280 V 50 Hz, 60 Hz /-5 Hz +5 Hz 50 Hz / 230 V 13,1 A 1 0,8 (przewzbudzenie)... 0,8 (niedowzbudzenie) 3 / 3 98,1 % / 97,7 % / / / I / III 470 / 730 / 240 mm (18,5 / 28,7 / 9,4 cali) 37 kg / 81,4 lb -25 C +60 C / -13 F +140 F 40 db(a) 1 W Brak transformatora/opticool IP65/IP65 4K4H 100% SUNCLIX Zacisk sprężynowy Grafi czny / / / / / / SUNCLIX Zacisk sprężynowy Grafi czny / / / / / / SUNCLIX Zacisk sprężynowy Grafi czny / / / / / / CE, VDE , UTE C , VDE-AR-N 4105 RD 661/2007, PPC, AS 4777, EN 50438¹, C10/11, PPDS, IEC 61727, SI4777, G59/2, CEI 0-21, RD1699 STP 7000TL-20 STP 8000TL-20 STP 9000TL-20 9

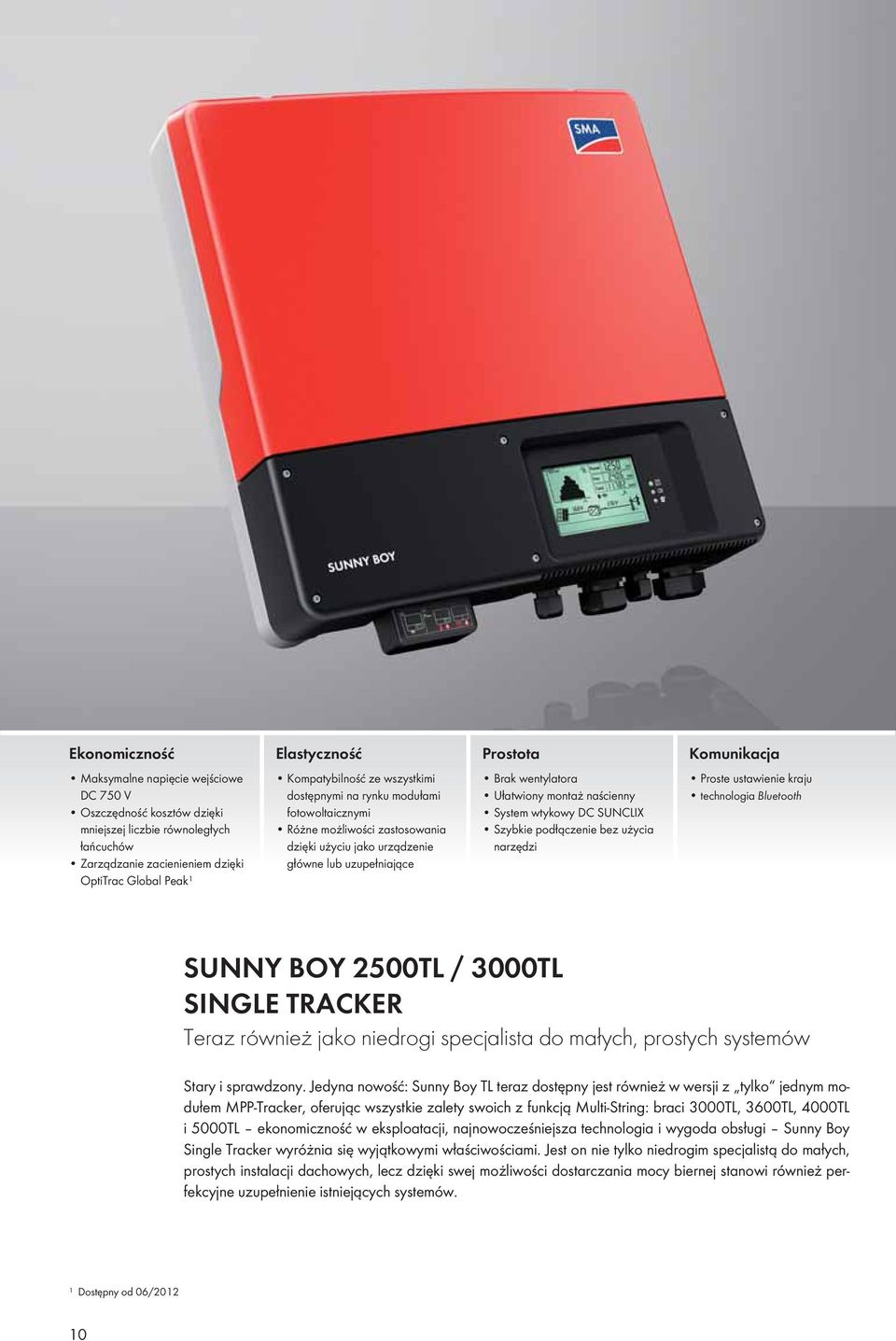

10 Ekonomiczność Elastyczność Prostota Komunikacja Maksymalne napięcie wejściowe DC 750 V Oszczędność kosztów dzięki mniejszej liczbie równoległych łańcuchów Zarządzanie zacienieniem dzięki OptiTrac Global Peak¹ Kompatybilność ze wszystkimi dostępnymi na rynku modułami fotowoltaicznymi Różne możliwości zastosowania dzięki użyciu jako urządzenie główne lub uzupełniające Brak wentylatora Ułatwiony montaż naścienny System wtykowy DC SUNCLIX Szybkie podłączenie bez użycia narzędzi Proste ustawienie kraju technologia Bluetooth SUNNY BOY 2500TL / 3000TL SINGLE TRACKER Teraz również jako niedrogi specjalista do małych, prostych systemów Stary i sprawdzony. Jedyna nowość: Sunny Boy TL teraz dostępny jest również w wersji z tylko jednym modułem MPP-Tracker, oferując wszystkie zalety swoich z funkcją Multi-String: braci 3000TL, 3600TL, 4000TL i 5000TL ekonomiczność w eksploatacji, najnowocześniejsza technologia i wygoda obsługi Sunny Boy Single Tracker wyróżnia się wyjątkowymi właściwościami. Jest on nie tylko niedrogim specjalistą do małych, prostych instalacji dachowych, lecz dzięki swej możliwości dostarczania mocy biernej stanowi również perfekcyjne uzupełnienie istniejących systemów. ¹ Dostępny od 06/

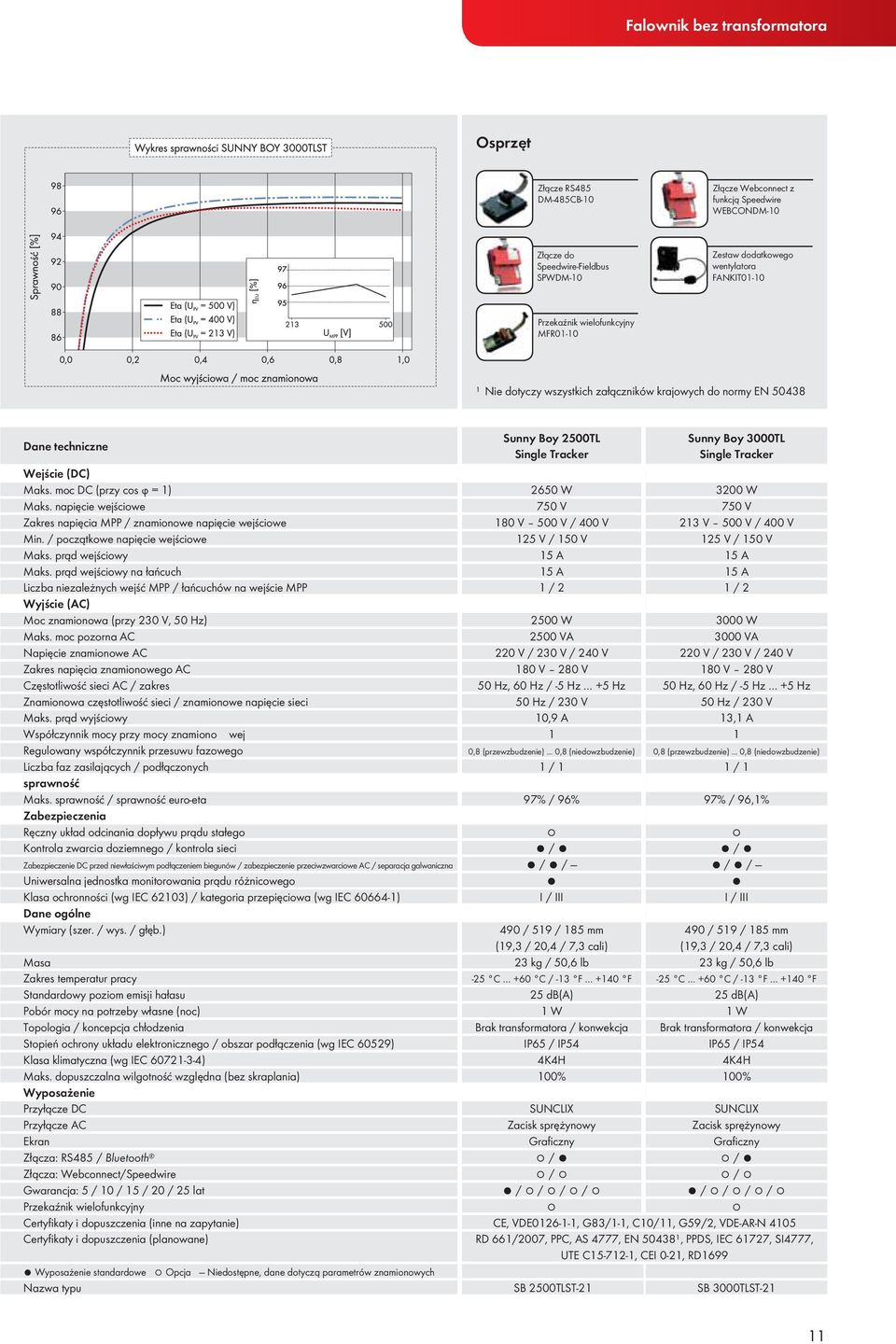

11 Falownik bez transformatora Osprzęt Złącze RS485 DM-485CB-10 Złącze Webconnect z funkcją Speedwire WEBCONDM-10 Złącze do Speedwire-Fieldbus SPWDM-10 Zestaw dodatkowego wentylatora FANKIT01-10 Przekaźnik wielofunkcyjny MFR01-10 ¹ Nie dotyczy wszystkich załączników krajowych do normy EN Dane techniczne Wejście (DC) Maks. moc DC (przy cos ϕ = 1) Maks. napięcie wejściowe Zakres napięcia MPP / znamionowe napięcie wejściowe Min. / początkowe napięcie wejściowe Maks. prąd wejściowy Maks. prąd wejściowy na łańcuch Liczba niezależnych wejść MPP / łańcuchów na wejście MPP Wyjście (AC) Moc znamionowa (przy 230 V, 50 Hz) Maks. moc pozorna AC Napięcie znamionowe AC Zakres napięcia znamionowego AC Częstotliwość sieci AC / zakres Znamionowa częstotliwość sieci / znamionowe napięcie sieci Maks. prąd wyjściowy Współczynnik mocy przy mocy znamiono wej Regulowany współczynnik przesuwu fazowego Liczba faz zasilających / podłączonych sprawność Maks. sprawność / sprawność euro-eta Zabezpieczenia Ręczny układ odcinania dopływu prądu stałego Kontrola zwarcia doziemnego / kontrola sieci Zabezpieczenie DC przed niewłaściwym podłączeniem biegunów / zabezpieczenie przeciwzwarciowe AC / separacja galwaniczna Uniwersalna jednostka monitorowania prądu różnicowego Klasa ochronności (wg IEC 62103) / kategoria przepięciowa (wg IEC ) Dane ogólne Wymiary (szer. / wys. / głęb.) Masa Zakres temperatur pracy Standardowy poziom emisji hałasu Pobór mocy na potrzeby własne (noc) Topologia / koncepcja chłodzenia Stopień ochrony układu elektronicznego / obszar podłączenia (wg IEC 60529) Klasa klimatyczna (wg IEC ) Maks. dopuszczalna wilgotność względna (bez skraplania) Wyposażenie Przyłącze DC Przyłącze AC Ekran Złącza: RS485 / Bluetooth Złącza: Webconnect/Speedwire Gwarancja: 5 / 10 / 15 / 20 / 25 lat Przekaźnik wielofunkcyjny Certyfi katy i dopuszczenia (inne na zapytanie) Certyfi katy i dopuszczenia (planowane) Wyposażenie standardowe Opcja Niedostępne, dane dotyczą parametrów znamionowych Nazwa typu Sunny Boy 2500TL Single Tracker 2650 W 750 V 180 V 500 V / 400 V 125 V / 150 V 15 A 15 A 1 / W 2500 VA 220 V / 230 V / 240 V 180 V 280 V 50 Hz, 60 Hz / -5 Hz +5 Hz 50 Hz / 230 V 10,9 A 1 0,8 (przewzbudzenie)... 0,8 (niedowzbudzenie) 1 / 1 97% / 96% / / / I / III 490 / 519 / 185 mm (19,3 / 20,4 / 7,3 cali) 23 kg / 50,6 lb -25 C +60 C / -13 F +140 F 25 db(a) 1 W Brak transformatora / konwekcja IP65 / IP54 4K4H 100% SUNCLIX Zacisk sprężynowy Grafi czny / / / / / / Sunny Boy 3000TL Single Tracker 3200 W 750 V 213 V 500 V / 400 V 125 V / 150 V 15 A 15 A 1 / W 3000 VA 220 V / 230 V / 240 V 180 V 280 V 50 Hz, 60 Hz / -5 Hz +5 Hz 50 Hz / 230 V 13,1 A 1 0,8 (przewzbudzenie)... 0,8 (niedowzbudzenie) 1 / 1 97% / 96,1% / / / I / III 490 / 519 / 185 mm (19,3 / 20,4 / 7,3 cali) 23 kg / 50,6 lb -25 C +60 C / -13 F +140 F 25 db(a) 1 W Brak transformatora / konwekcja IP65 / IP54 4K4H 100% SUNCLIX Zacisk sprężynowy Grafi czny / / / / / / CE, VDE , G83/1-1, C10/11, G59/2, VDE-AR-N 4105 RD 661/2007, PPC, AS 4777, EN 50438¹, PPDS, IEC 61727, SI4777, UTE C , CEI 0-21, RD1699 SB 2500TLST-21 SB 3000TLST-21 11

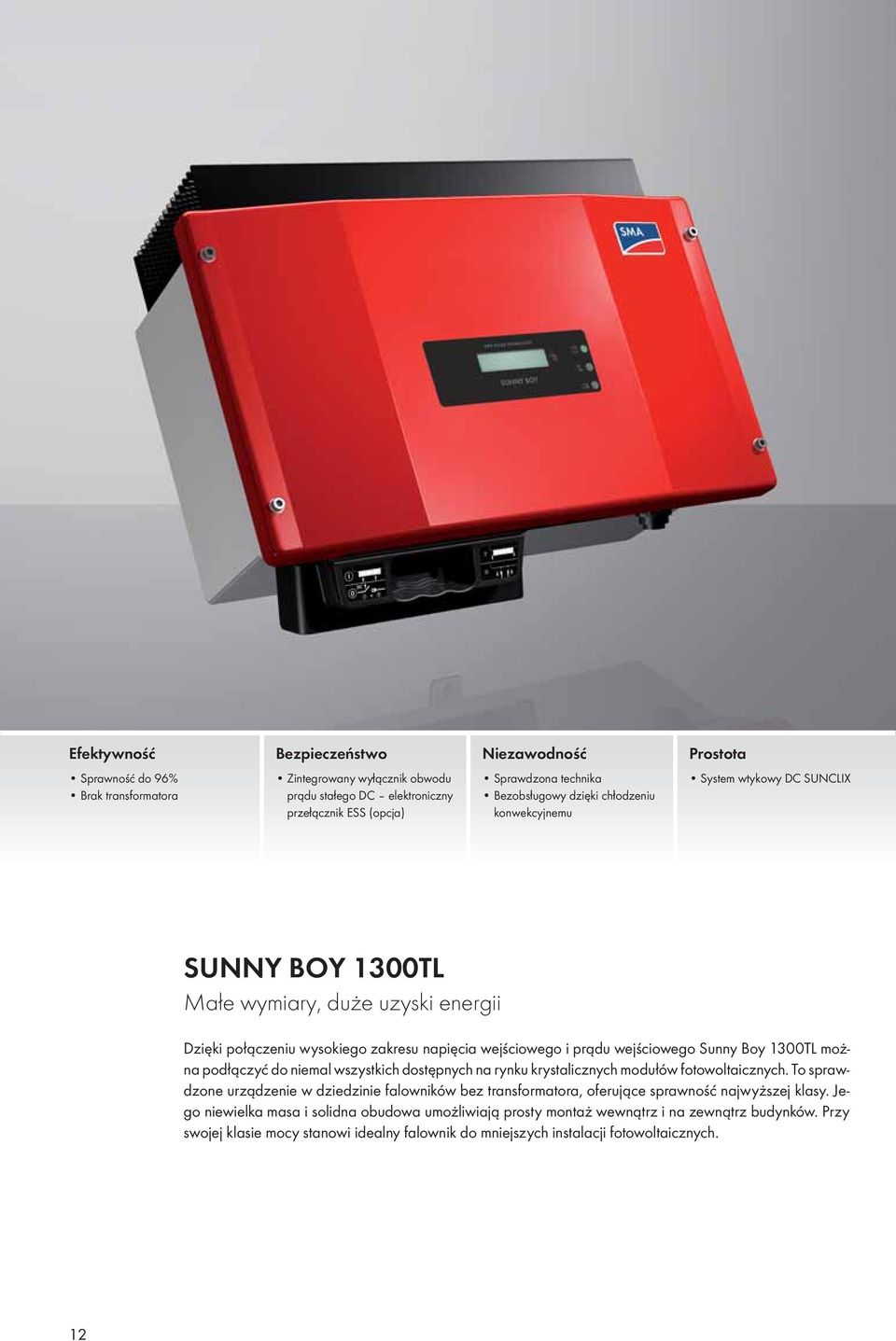

12 Efektywność Bezpieczeństwo Niezawodność Prostota Sprawność do 96% Brak transformatora Zintegrowany wyłącznik obwodu prądu stałego DC elektroniczny przełącznik ESS (opcja) Sprawdzona technika Bezobsługowy dzięki chłodzeniu konwekcyjnemu System wtykowy DC SUNCLIX SUNNY BOY 1300TL Małe wymiary, duże uzyski energii Dzięki połączeniu wysokiego zakresu napięcia wejściowego i prądu wejściowego Sunny Boy 1300TL można podłączyć do niemal wszystkich dostępnych na rynku krystalicznych modułów fotowoltaicznych. To sprawdzone urządzenie w dziedzinie falowników bez transformatora, oferujące sprawność najwyższej klasy. Jego niewielka masa i solidna obudowa umożliwiają prosty montaż wewnątrz i na zewnątrz budynków. Przy swojej klasie mocy stanowi idealny falownik do mniejszych instalacji fotowoltaicznych. 12

13 Falownik bez transformatora Osprzęt Złącze RS PB-NR Bluetooth Piggy-BackBTP- BINV-NR ¹ Nie dotyczy wszystkich załączników krajowych do normy EN Wyposażenie standardowe Opcja Niedostępne Dane dotyczą parametrów znamionowych Dane techniczne Wejście (DC) Maks. moc DC (przy cos ϕ = 1) Maks. napięcie wejściowe Zakres napięcia MPP / znamionowe napięcie wejściowe Min. / początkowe napięcie wejściowe Maks. prąd wejściowy Maks. prąd wejściowy na łańcuch Liczba niezależnych wejść MPP / łańcuchów na wejście MPP Wyjście (AC) Moc znamionowa (przy 230 V, 50 Hz) Maks. moc pozorna AC Napięcie nominalne AC / zakres Częstotliwość sieci AC / zakres Znamionowa częstotliwość sieci / znamionowe napięcie sieci Maks. prąd wyjściowy Współczynnik mocy przy mocy znamionowej Liczba faz zasilających / podłączonych Sprawność Maks. sprawność / sprawność euro-eta Zabezpieczenia Punkt odcięcia prądu na wejściu Kontrola zwarcia doziemnego / kontrola sieci Zabezpieczenie DC przed niewłaściwym podłączeniem biegunów / zabezpieczenie przeciwzwarciowe AC / separacja galwaniczna Uniwersalna jednostka monitorowania prądu różnicowego Klasa ochronności (wg IEC 62103) / kategoria przepięciowa (wg IEC ) Dane ogólne Wymiary (szer. / wys. / głęb.) Masa Zakres temperatur pracy Standardowy poziom emisji hałasu Pobór mocy na potrzeby własne (noc) Topologia Rodzaj chłodzenia Stopień ochrony (wg EN 60529) Klasa klimatyczna (wg IEC ) Wyposażenie Przyłącze DC Przyłącze AC Ekran Złącze: RS485 / Bluetooth Gwarancja: 5 / 10 / 15 / 20 / 25 lat Certyfi katy i dopuszczenia (inne na zapytanie) Certyfi katy planowane Sunny Boy 1300TL 1400 W 600 V 125 V 480 V / 400 V 125 V / 150 V 11 A 11 A 1 / W 1300 VA 220 V, 230 V, 240 V / 180 V 260 V 50 Hz / -4,5 Hz +2,5 Hz 50 Hz / 230 V 7,2 A 1 1 / 1 96% / 94,3% / / / I / III 440 / 339 / 214 mm (17,3 / 13,3 / 8,4 cali) 16 kg / 35,3 lb -25 C +60 C / -13 F +140 F 33 db(a) 0,1 W Brak transformatora Konwekcja IP65 4K4H SUNCLIX Wtyki Wiersz tekstowy / / / / / CE, VDE , G83/1-1, PPC, AS 4777, EN 50438¹, C10/11, PPDS, UTE C , VDE-AR-N 4105, RD1699 CEI 0-21 Nazwa typu SB 1300TL-10 13

14 14

15 Prosty, inny i elastyczny nowy system z mikrofalownikami SMA System dostarczania energii za pomocą mikrofalowników SMA stanowi optymalne rozwiązanie do wszystkich instalacji domowych, zwłaszcza w małych klasach mocy. Do instalacji nowego falownika Sunny Boy 200/240 oraz mikrofalownika Sunny Multigate nie trzeba posiadać umiejętności projektowania większych systemów PV. Kolejnymi zaletami systemu dostarczania energii jest niezależne śledzenie punktu MPP przez każdy moduł oraz możliwość modułowej rozbudowy systemu. Perfekcyjne uzupełnienie koncepcji stringów Poza wspomnianymi zaletami instalatorzy i użytkownicy systemów czerpią korzyści z następującego (podwójnego) plusa w SMA można perfekcyjnie połączyć mikrofalowniki do znanej koncepcji łańcuchów modułów fotowoltaicznych (ang. stringów). Dzięki temu istniejące systemy fotowoltaiczne można rozbudować o jeden moduł lub kilka generatorów. Dotyczy to nie tylko modułów w niekorzystnych miejscach przy oknach dachowych czy w częściowym zacienieniu, lecz również dodatkowego wyposażenia połaci dachu (skierowanych na wschód/zachód) oraz późniejszego montażu na przykład na balkonie. Takie połączenie istniejącego systemu fotowoltaicznego z mikrofalownikiem zapewnia najwyższą moc i elastyczność ponieważ można podłączyć 12 lub 14 szt. Sunny Boy 200/240 do Sunny Multigate, inteligentnego ogniwa łączącego między mikrofalowniki i siecią elektroenergetyczną. Krótko mówiąc przemyślana koncepcja mikrofalowników umożliwia rozbudowę systemu zarówno jako rozwiązanie niezależne, jak również zwłaszcza w połączeniu z tradycyjną koncepcją łańcuchów modułów fotowoltaicznych. Typowe aplikacje o konkretnych zaletach Częściowe zacienienie dzięki własnemu modułowi MPP-Tracker w każdym module gwarantuje optymalne uzyski również przy wędrującym zacienieniu. Ustawienie w różnych kierunkach można używać również moduły na dachu z połacią na wschód/zachód o różnych warunkach nasłonecznienia. Optymalne wykorzystanie połaci dachowych z mikrofalownikiem prąd można produkować również w niekorzystnych miejscach. Najmniejsze instalacje na balkonie lub w ogródku z Sunny Boy 200/240 żadna instalacja nie jest za mała do wytwarzania energii do użytku prywatnego. 15

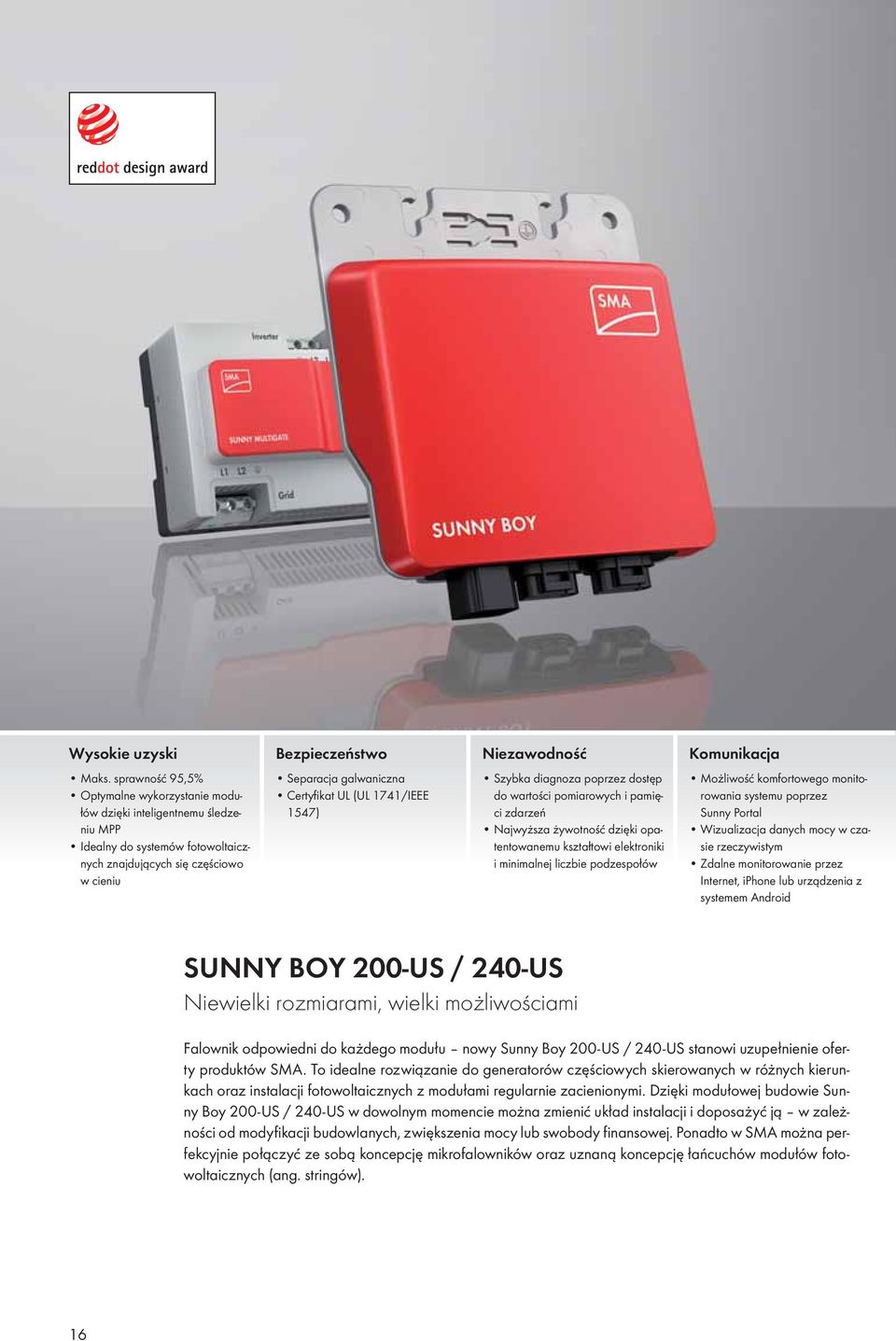

16 Wysokie uzyski Bezpieczeństwo Niezawodność Komunikacja Maks. sprawność 95,5% Optymalne wykorzystanie modułów dzięki inteligentnemu śledzeniu MPP Idealny do systemów fotowoltaicznych znajdujących się częściowo w cieniu Separacja galwaniczna Certyfikat UL (UL 1741/IEEE 1547) Szybka diagnoza poprzez dostęp do wartości pomiarowych i pamięci zdarzeń Najwyższa żywotność dzięki opatentowanemu kształtowi elektroniki i minimalnej liczbie podzespołów Możliwość komfortowego monitorowania systemu poprzez Sunny Portal Wizualizacja danych mocy w czasie rzeczywistym Zdalne monitorowanie przez Internet, iphone lub urządzenia z systemem Android SUNNY BOY 200-US / 240-US Niewielki rozmiarami, wielki możliwościami Falownik odpowiedni do każdego modułu nowy Sunny Boy 200-US / 240-US stanowi uzupełnienie oferty produktów SMA. To idealne rozwiązanie do generatorów częściowych skierowanych w różnych kierunkach oraz instalacji fotowoltaicznych z modułami regularnie zacienionymi. Dzięki modułowej budowie Sunny Boy 200-US / 240-US w dowolnym momencie można zmienić układ instalacji i doposażyć ją w zależności od modyfikacji budowlanych, zwiększenia mocy lub swobody finansowej. Ponadto w SMA można perfekcyjnie połączyć ze sobą koncepcję mikrofalowników oraz uznaną koncepcję łańcuchów modułów fotowoltaicznych (ang. stringów). 16

17 Falownik z transformatorem Dane techniczne Sunny Boy 200-US Sunny Boy 240-US Wejście (DC) Maks. moc DC (przy cos ϕ = 1) Maks. napięcie wejściowe Zakres napięcia MPP / znamionowe napięcie wejściowe Min. napięcie wejściowe / maks. początkowe napięcie wejściowe Maks. prąd wejściowy Maks. prąd wejściowy na łańcuch Liczba niezależnych wejść MPP / łańcuchów na wejście MPP Wyjście (AC) Moc znamionowa (przy 240 V, 60 Hz) Maks. moc pozorna AC Napięcie nominalne AC / zakres Częstotliwość sieci AC / zakres Znamionowa częstotliwość sieci / znamionowe napięcie sieci Maks. prąd wyjściowy Współczynnik mocy przy mocy znamionowej Liczba faz zasilających / podłączonych Sprawność Maks. sprawność / sprawność CEC Zabezpieczenia Kontrola zwarcia doziemnego / kontrola sieci Zabezpieczenie DC przed niewłaściwym podłączeniem biegunów / zabezpieczenie przeciwzwarciowe AC / separacja galwaniczna Dane ogólne Wymiary (szer. / wys. / głęb.) Masa Zakres temperatur pracy Topologia Rodzaj chłodzenia Stopień ochrony (wg EN 60529) Maks. dopuszczalna wilgotność względna (bez skraplania) Wyposażenie Przyłącze DC Przyłącze AC Certyfi katy i dopuszczenia (inne na zapytanie) 210 W 45 V 23 V 32 V / 29,5 V 23 V / 40 V 8,5 A 8,5 A 1 / W 200 VA 2 x 120 V / 211 V 264 V 60 Hz / 59,3 Hz 60,5 Hz 60 Hz / 240 V 1 A 1 1 / 2 95,5% / 95% / / / 188,4 / 218,4 / 43,7 mm (7,4 / 8,6 / 1,7 cala) 1,3 kg / 2,9 lb -40 C +65 C / -40 F +149 F Transformator wysokiej częstotliwości Konwekcja NEMA 3R 100% 250 W 45 V 23 V 32 V / 29,5 V 23 V / 40 V 8,5 A 8,5 A 1 / W 240 VA 2 x 120 V / 211 V 264 V 60 Hz / 59,3 Hz 60,5 Hz 60 Hz / 240 V 1 A 1 1 / 2 95,5% / 95% / / / 188,4 / 218,4 / 43,7 mm (7,4 / 8,6 / 1,7 cala) 1,3 kg / 2,9 lb -40 C +65 C / -40 F +149 F Transformator wysokiej częstotliwości Konwekcja NEMA 3R 100% Wtyki Wtyki Wtyki Wtyki UL1741, UL1998, IEEE1547, FCC Part 15 (Class A & B), CAN/CSA C Wyposażenie standardowe Opcja Niedostępne Wskazówka: Tymczasowe dane techniczne bez gwarancji Nazwa typu SB 200-US-10 SB 240-US-10 17

18 Wysokie uzyski Bezpieczeństwo Niezawodność Komunikacja Maks. sprawność 95,5% Optymalne wykorzystanie modułów dzięki inteligentnemu śledzeniu MPP Idealny do systemów fotowoltaicznych znajdujących się częściowo w cieniu Separacja galwaniczna Szybka diagnoza poprzez dostęp do wartości pomiarowych i pamięci zdarzeń Najwyższa żywotność dzięki opatentowanemu kształtowi elektroniki i minimalnej liczbie podzespołów Możliwość komfortowego monitorowania systemu poprzez Sunny Portal Wizualizacja danych mocy w czasie rzeczywistym Monitoring zdalny przez Internet SUNNY BOY 200 / 240 Niewielki rozmiarami, wielki możliwościami Falownik odpowiedni do każdego modułu nowy mikrofalownik Sunny Boy 200-US / 240-US stanowi uzupełnienie oferty produktów SMA. To idealne rozwiązanie do generatorów częściowych skierowanych w różnych kierunkach oraz instalacji fotowoltaicznych z modułami regularnie zacienionymi. Dzięki modułowej budowie Sunny Boy 200-US / 240-US można w dowolnym momencie zmienić układ instalacji i doposażyć ją w zależności od modyfikacji budowlanych, zwiększenia mocy lub swobody finansowej. Ponadto w SMA można połączyć ze sobą perfekcyjnie koncepcję mikrofalowników oraz uznaną koncepcję łańcuchów modułów fotowoltaicznych (ang. stringów). 18

19 Falownik z transformatorem Dane techniczne Sunny Boy 200 Sunny Boy 240 Wejście (DC) Maks. moc DC (przy cos ϕ = 1) Maks. napięcie wejściowe Zakres napięcia MPP / znamionowe napięcie wejściowe Min. napięcie wejściowe / maks. początkowe napięcie wejściowe Maks. prąd wejściowy Maks. prąd wejściowy na łańcuch Liczba niezależnych wejść MPP / łańcuchów na wejście MPP Wyjście (AC) Moc znamionowa (przy 230 V, 50 Hz) Maks. moc pozorna AC Napięcie nominalne AC / zakres Częstotliwość sieci AC / zakres Znamionowa częstotliwość sieci / znamionowe napięcie sieci Maks. prąd wyjściowy Współczynnik mocy przy mocy znamionowej Liczba faz zasilających / podłączonych Sprawność Maks. sprawność / sprawność euro-eta Zabezpieczenia Kontrola zwarcia doziemnego / kontrola sieci Zabezpieczenie DC przed niewłaściwym podłączeniem biegunów / zabezpieczenie przeciwzwarciowe AC / separacja galwaniczna Dane ogólne Wymiary (szer. / wys. / głęb.) Masa Zakres temperatur pracy Topologia Rodzaj chłodzenia Stopień ochrony (wg EN 60529) Maks. dopuszczalna wilgotność względna (bez skraplania) Wyposażenie Przyłącze DC Przyłącze AC Certyfi katy i dopuszczenia 210 W 45 V 23 V 32 V / 29 V 23 V / 40 V 8,5 A 8,5 A 1 / W 200 VA 230 V / 180 V 270 V 50 Hz / 45,5 Hz 63 Hz 50 Hz / 230 V 1 A 1 1 / 1 95,5% / 95% / / / 188,4 / 218,4 / 43,7 mm (7,4 / 8,6 / 1,7 cala) 1,3 kg / 2,9 lb -40 C +65 C / -40 F +149 F Transformator wysokiej częstotliwości Konwekcja IP65 100% Wtyki Wtyki Na zapytanie 245 W 45 V 23 V 32 V / 29 V 23 V / 40 V 8,5 A 8,5 A 1 / W 230 VA 230 V / 180 V 270 V 50 Hz / 45,5 Hz 63 Hz 50 Hz / 230 V 1 A 1 1 / 1 95,5% / 95% / / / 188,4 / 218,4 / 43,7 mm (7,4 / 8,6 / 1,7 cala) 1,3 kg / 2,9 lb -40 C +65 C / -40 F +149 F Transformator wysokiej częstotliwości Konwekcja IP65 100% Wtyki Wtyki Wyposażenie standardowe Opcja Niedostępne Wskazówka: Tymczasowe dane techniczne bez gwarancji Nazwa typu SB SB

20 Komfort Prosta konfiguracja systemu fotowoltaicznego poprzez Sunny Explorer Monitorowanie w czasie rzeczywistym na poziomie modułów Bezpieczeństwo Zintegrowany punkt odłączenia od sieci z monitorowaniem Komunikacja Zintegrowana funkcja dostępu Webconnect do Sunny Portal poprzez Ethernet Dostęp do systemu fotowoltaicznego przez Sunny Portal z dowolnego miejsca na ziemi SUNNY MULTIGATE-US Ogniwo łączące pomiędzy mikrofalownikiem a siecią elektroenergetyczną Sunny Multigate-US to inteligentny punkt podłączenia systemu mikrofalowników do sieci elektroenergetycznej. Instalacja solarna jest połączona bezpośrednio z Sunny Portal poprzez Ethernet i dlatego można ją komfortowo monitorować. Umożliwia to wygodny dostęp do najważniejszych danych systemu, oferując możliwość monitorowania systemu w czasie rzeczywistym na poziomie modułów. Sunny Multigate-US ze swym bezpłatnym standardowym dostępem do Sunny Portal stanowi optymalne rozwiązanie do inteligentnego monitorowania energii. 20

21 Falownik z transformatorem Dane techniczne Wejście (AC) Maks. liczba mikrofalowników Wyjście (AC) Maks. moc pozorna AC / moc znamionowa (przy 240 V, 60 Hz) Napięcie nominalne AC / zakres Częstotliwość sieci AC / zakres Znamionowa częstotliwość sieci / znamionowe napięcie sieci Maks. prąd wyjściowy Współczynnik mocy przy mocy znamionowej Liczba faz zasilających / podłączonych Zabezpieczenia Nadzorowanie sieci / odporność na zwarcie AC Maks. dopuszczalne zabezpieczenie Dane ogólne Wymiary (szer. / wys. / głęb.) Masa Zakres temperatur pracy Rodzaj chłodzenia Stopień ochrony Komunikacja Sunny Portal Wyposażenie Przyłącze AC Złącze: Webconnect Certyfi katy i dopuszczenia (inne na zapytanie) Sunny Multigate-US 12 x SB 240-US-10, 14 x SB 200-US VA / 2880 W 2 x 120 V / 211 V 264 V 60 Hz / 59,3 Hz 60,5 Hz 60 Hz / 240 V 12 A 1 1 / 2 / wyłącznik automatyczny 15 A 162 / 90 / 63 mm (6,4 / 3,5 / 2,5 cala) 0,7 kg / 1,5 lb -40 C +45 C / -40 F +113 F Konwekcja Typ 1 SMA Webconnect przez sieć Ethernet Zacisk śrubowy UL1741, UL1998, IEEE1547, FCC Part 15 (Class A & B), CAN/CSA C Wskazówka: Tymczasowe dane techniczne bez gwarancji Wyposażenie standardowe Opcja Niedostępne Nazwa typu MULTIGATE-US-10 21

22 Komfort Prosta konfiguracja systemu fotowoltaicznego poprzez Sunny Explorer Monitorowanie w czasie rzeczywistym na poziomie modułów Bezpieczeństwo Zintegrowany punkt odłączenia od sieci z monitorowaniem Komunikacja Zintegrowana funkcja dostępu Webconnect do Sunny Portal poprzez Ethernet Dostęp do systemu fotowoltaicznego przez Sunny Portal z dowolnego miejsca na ziemi SUNNY MULTIGATE Ogniwo łączące pomiędzy mikrofalownikiem a siecią elektroenergetyczną Sunny Multigate to inteligentny punkt podłączenia systemu mikrofalownikiem do sieci elektroenergetycznej. Instalacja solarna połączona jest bezpośrednio z Sunny Portal poprzez Ethernet i dlatego można ją komfortowo monitorować. Umożliwia to wygodny dostęp do najważniejszych danych systemu, oferując możliwość monitorowania systemu w czasie rzeczywistym na poziomie modułów. Sunny Multigate ze swym bezpłatnym standardowym dostępem do Sunny Portal stanowi optymalne rozwiązanie dla inteligentnego monitorowania energii. 22

23 Falownik z transformatorem Dane techniczne Wejście (AC) Maks. liczba mikrofalowników Wyjście (AC) Maks. moc pozorna AC / moc znamionowa (przy 230 V, 50 Hz) Napięcie nominalne AC / zakres Częstotliwość sieci AC / zakres Znamionowa częstotliwość sieci / znamionowe napięcie sieci Maks. prąd wyjściowy Współczynnik mocy przy mocy znamionowej Liczba faz zasilających / podłączonych Zabezpieczenia Nadzorowanie sieci / odporność na zwarcie AC Maks. dopuszczalne zabezpieczenie Dane ogólne Wymiary (szer. / wys. / głęb.) Masa Zakres temperatur pracy Rodzaj chłodzenia Stopień ochrony Komunikacja Sunny Portal Wyposażenie Przyłącze AC Złącze: Webconnect Certyfi katy i dopuszczenia Sunny Multigate 12 x SB , 14 x SB VA / 2760 W 230 V / 180 V 270 V 50 Hz / 45,5 Hz 63 Hz 50 Hz / 230 V 12 A 1 1 / 1 / 16 A 162 / 90 / 63 mm (6,4 / 3,5 / 2,5 cala) 0,7 kg / 1,5 lb -40 C +45 C / -40 F +113 F Konwekcja IP20 SMA Webconnect przez sieć Ethernet Zacisk śrubowy Na zapytanie Wskazówka: Tymczasowe dane techniczne bez gwarancji Wyposażenie standardowe Opcja Niedostępne Nazwa typu MULTIGATE-10 23

24 Prostota Kompleksowość Elastyczność Optymalne planowanie systemów fotowoltaicznych podłączonych do sieci Ukierunkowane wskazówki w celu optymalizacji systemu Bezpłatna rejestracja Baza danych z popularnymi modułami fotowoltaicznymi Stosowanie danych meteorologicznych o wysokiej rozdzielczości Generowanie propozycji projektowych Ocena energetyczna roku eksploatacyjnego Prognoza możliwego zużycia własnego Obliczenie optymalnych rozmiarów falowników Wybór lokalizacji na całym świecie Import własnych danych meteorologicznych i profili zużycia Dostęp z przeglądarki internetowej, ipada lub tabletu Android SUNNY DESIGN WEB Łatwość projektowania systemów teraz również online Dzięki Sunny Design Web projektowanie systemów solarnych jest teraz jeszcze bardziej komfortowe. Wystarczy otworzyć Sunny Design Web w przeglądarce komputera, ipadzie lub tablecie Android i wpisać wszystkie wymagane dane, aby w ciągu kilku minut uzyskać optymalną konfigurację systemu. Aplikacja internetowa oferuje instalatorom i projektantom łatwy w obsłudze interfejs użytkownika. Poza sprawdzeniem technicznym różnych podzespołów oprogramowanie dostarcza również dane do oceny rentowności systemu. Klient końcowy zyskuje w ten sposób skrojony na miarę jego potrzeb system fotowoltaiczny a instalator oszczędza cenny czas. Po bezpłatnym zarejestrowaniu się można korzystać z dodatkowych funkcji. 24

25 Wprowadzenie do techniki falowników Również Sunny Design Web zawiera najważniejsze dane wszystkich falowników SMA oraz najpopularniejszych modułów fotowoltaicznych. Tak samo jak wersja desktopowa, Sunny Design to obsługiwany intuicyjnie, sterowany poprzez menu program, który poprowadzi projektanta przez cały proces projektowania. Dzięki oferowanym propozycjom projektowym można szybko i w prosty sposób wybrać optymalną konfigurację również przy kompleksowych systemach fotowoltaicznych z wieloma różnymi generatorami częściowymi i typami falowników. Oszczędza czas i umożliwia wypróbowanie różnych możliwych konfiguracji bez skomplikowanych obliczeń. Umożliwia wykrycie i wyświetlenie stanów eksploatacyjnych które mogłyby okazać się krytyczne. Projektant jest zatem pewny, że zostanie mu zwrócona uwaga na temat odchyleń od standardowego wykonania. Taka informacja niekoniecznie świadczy o tym, że taki projekt jest niedopuszczalny, lecz z pewnością należy go dokładnie sprawdzić. Oprócz tego oprogramowanie pozwala oszacować najważniejsze parametry pod względem uzysków energii, możliwego zużycia własnego oraz kosztów inwestycji. Dzięki temu można zaoferować klientowi system skrojony na miarę jego potrzeb. Na podstawie zintegrowanej bazy danych meteorologicznych można ponadto przeanalizować zbliżoną do rzeczywistości pracę w pobliżu lokalizacji systemu przez cały rok kalendarzowy. Co prawda od Sunny Design nie można oczekiwać precyzyjnej prognozy uzysków do tego niezbędne są programy symulacyjne. Poza sprawdzeniem technicznym można jednak określić różnice uzysków pomiędzy poszczególnymi rozpatrywanymi wariantami. Na koniec tworzy się przejrzystą i czytelną ocenę techniczną projektu systemu na karcie wyników, którą można dopasować do indywidualnych preferencji. Ocena taka po wydrukowaniu lub w postaci pliku PDF stanowi idealne uzupełnienie do oferty. Nowe funkcje online Nowy Sunny Design Web oferuje jeszcze inne zalety umożliwia również zaplanowanie i ocenę monitorowania systemu. Ponadto przy obliczaniu możliwego zużycia własnego można za pomocą Sunny Backup uwzględnić systemy zasobników energii. Nowością jest również możliwość eksploatacji kilku łańcuchów modułów skierowanych w różne strony w tylko jednym module MPP-Tracker. Wymaga to jedynie skonfigurowania falownika w tak zwanym trybie Multi-String. Zarejestrowani użytkownicy mogą korzystać z innych przydatnych funkcji dodatkowych, np. zarządzanie projektami online czy indywidualny zakres nastawy. Wskazówka Podstawowe informacje na temat obliczania optymalnych rozmiarów falowników za pomocą Sunny Design znajdują się w rozdziale Know-How. Stosowanie rzeczywistych danych meteorologicznych o wysokiej rozdzielczości Baza danych z popularnymi modułami fotowoltaicznymi Baza danych ze wszystkimi falownikami SMA Ukierunkowane wskazówki w celu optymalizacji systemu Wybór lokalizacji na całym świecie Generowanie propozycji projektowych Konfigurowany indywidualnie raport wyników z możliwością zintegrowania w umowach Planowanie monitorowania systemu 25

26 Outdoor Odporna na działanie czynników atmosferycznych, kompaktowa obudowa do ustawienia na zewnątrz System chłodzenia OptiCool do temperatur otoczenia do 55 C Efektywność Doskonały współczynnik sprawności 98% Obniżenie kosztów dzięki niskiemu zużyciu własnemu OptiTrac Wytrzymałość Odporność na korozję pod wpły wem soli Odporność na piasek i kurz Do wszystkich stref klimatycznych Niezawodność Wysokie bezpieczeństwo eksplo atacyjne i łatwość obsługi technicznej Kompleksowe funkcje zarządza nia siecią (wraz z LVRT) SUNNY CENTRAL 500CP-JP Perfekcyjne rozwiązanie dla elektrowni fotowoltaicznych w Japonii Wytrzymały i wydajny Sunny Central 500CP-JP gwarantuje najwyższe uzyski energii we wszystkich strefach klimatycznych. Potwierdzają to liczne testy przeprowadzone w skrajnych warunkach eksploatacyjnych. Wyposażony w zintegrowany system chłodzenia OptiCool Sunny Central 500CP-JP umożliwia odprowadzanie prądu solarnego do sieci elektroenergetycznej również przy temperaturach do 55 C. Kompaktowa i wytrzymała obudowa urządzeń umożliwia ich ustawienie na wolnym powietrzu bez skomplikowanych osłon i zewnętrznych systemów chłodzenia, co znacznie redukuje koszty oraz własne zużycie energii. Dzięki swym bogatym możliwościom zarządzania siecią Sunny Central 500CP-JP już dziś spełnia przyszłe wymagania operatorów sieci elektroenergetycznych. 26

27 Falowniki centralne 27

28 SUNNY CENTRAL 500CP-JP Dane techniczne Wejście (DC) Maks. moc DC (przy cos ϕ = 1) Maks. napięcie wejściowe Zakres napięcia MPP (przy 25 C / przy 50 C przy 50 Hz) Zakres napięcia MPP (przy 25 C / przy 50 C przy 60 Hz) Maks. prąd wejściowy Minimalne napięcie wejściowe (przy 50 Hz / 60 Hz) Liczba niezależnych wejść MPP Liczba wejść DC Wyjście (AC) Moc znamionowa (przy 25 C) / moc nominalna AC (przy 50 C) Napięcie nominalne AC / zakres Częstotliwość sieci AC / zakres Znamionowa częstotliwość sieci / znamionowe napięcie sieci Maks. prąd wyjściowy Maks. współczynnik zawartości harmonicznych Współczynnik mocy przy mocy znamionowej / współczynnik przesunięcia regulowany Liczba faz zasilających/podłączonych Sprawność⁴ Sprawność nominalna⁵ Maks. sprawność / sprawność euro-eta / sprawność CEC Zabezpieczenia Punkt odcięcia prądu na wejściu Punkt odcięcia prądu na wyjściu Ochrona przeciwprzepięciowa DC Ochrona odgromowa (wg IEC ) Kontrola sieci Wykrywanie wyspy Monitorowanie zwarć doziemnych / zdalnie sterowane monitorowanie zwarć doziemnych Kontrola izolacji Ochronniki przepięciowe zasilania pomocniczego Klasa ochronności (wg IEC 62103) / kategoria przepięciowa (wg IEC ) Dane ogólne Wymiary (szer. / wys. / głęb.) Masa Zakres temperatur pracy Emisja hałasu³ Maks. zużycie własne (praca) / zużycie własne (noc) Zewnętrzne zasilanie pomocnicze Rodzaj chłodzenia Stopień ochrony układu elektronicznego / obszar podłączenia (wg IEC 60529) Miejsce pracy Maks. dopuszczalna wilgotność względna (bez skraplania) Maksymalna wysokość n.p.m. Zapotrzebowanie świeżego powietrza Wyposażenie Przyłącze DC Przyłącze AC Ekran Protokoły komunikacyjne Sunny String-Monitor Kolor obudowy, drzwi, podstawy, dachu Konfi gurowane funkcje zarządzania siecią Certyfi katy i dopuszczenia (inne na zapytanie) Wyposażenie standardowe Opcja Niedostępne Nazwa typu Sunny Central 500CP-JP 511 kw 600 V 365 V 600 V / 332 V 600 V¹ 365 V 600 V / 332 V 600 V¹ 1400 A 311 V / 321 V 1 9 zabezpieczonych wejść 500 kva / 455 kva 205 V / 185 V 225 V 50 Hz, 60 Hz / 47 Hz 63 Hz 50 Hz / 205 V 1411 A < 3 % 1 / 0,9 przy przewzbudzeniu... 0,9 przy niedowzbudzeniu 3 / 3 97,1% 98% / 97,7% / 97,4% Rozłącznik obciążenia DC z napędem silnikowym Wyłącznik mocy AC Ochronnik przepięciowy typu I Stopień ochrony odgromowej III Aktywne, pasywne / I/III 2562 / 2279 / 956 mm (101 / 90 / 38 cali) 1800 kg / 4000 lb -20 C +55 C / -4 F +131 F 60 db(a) 1700 W² / < 100 W 230 / 400 V (3/N/PE) Opticool IP54 / IP43 Bez dodatkowej ochrony na zewnątrz 15% 95% 2000 m 3000 m³/h Końcówka oczkowa Końcówka oczkowa Ekran dotykowy HMI Ethernet (opcjonalnie światłowód), Modbus RS485 RAL 9016 / 9016 / 7005 / 7004 Redukcja mocy, regulacja mocy biernej, dynamiczne wsparcie sieci (np. LVRT) EN , EN , zgodność CE, zgodność EEG, BDEW-MSRL / FGW / TR8⁶, Arrêté du 23/04/08, R.D / 2000, R.D. 661 / 2007 SC 500CP-10-JP 28

29 Falowniki centralne ¹ Przy 1,05 U AC, znam. i cos ϕ = 1 ² Zużycie własne w trybie znamionowym ³ Poziom ciśnienia akustycznego w odległości 10 m ⁴ Sprawność mierzona bez zasilania własnego ⁵ Przy mocy nominalnej SCHEMAT SYSTEMU 29

30 Elastyczność Precyzja Komfort Rentowność Do wszystkich topologii instalacji Modułowa koncepcja systemu na miarę indywidualnych wymagań Możliwość łatwej rozbudowy do nowych protokołów i standardów Precyzyjna regulacja napięcia sieci Regulacja mocy czynnej i biernej oraz współczynnika mocy Niezależne sterowanie poszcze gólnymi falownikami systemu Konfiguracja i parametryzacja poprzez RemoteControl Prosta instalacja dzięki kompaktowej budowie Zintegrowany serwer WWW Wysoka niezawodność eksploatacyjna z niższymi czasami przestoju Spełnienie światowych przepisów dotyczących integracji w sieciach oraz międzynarodowej certyfikacji systemów POWER PLANT CONTROLLER Elastyczna regulacja kontrola systemu do każdej elektrowni fotowoltaicznej Power Plant Controller zapewnia wysoką szybkość reakcji oraz szybką wymianę danych do inteligentnej i elastycznej regulacji systemu. Ponadto wyróżnia się możliwością łatwej rozbudowy do nowych protokołów komunikacyjnych i standardowych transmisji danych. Jeszcze przed uruchomieniem elektrowni fotowoltaicznej można przeprowadzić dokładną symulację, co umożliwia uzyskanie precyzyjnych danych na temat działania i projektowania systemu. Poprzez zdalne sterowanie w prosty i bezpieczny sposób można dokonać parametryzacji i konfiguracji Power Plant Controller układów centralnych i rozproszonych. Wraz z falownikami i techniką systemową SMA ma on decydujący wpływ na stabilność sieci elektroenergetycznych. 30

31 Falowniki centralne Najwyższe uzyski stabilne sieci Power Plant Controller stanowi gwarancję najwyższych uzysków oraz przyczynia się do zapewnienia stabilności sieci zasilających. Dzięki zdolności szybkiej i precyzyjnej regulacji napięcia, mocy biernej i czynnej oraz współczynnika mocy w punkcie odprowadzania prądu do sieci spełnia światowe wymagania operatorów sieci elektroenergetycznych. Dzięki Power Plant Controller duże elektrownie słoneczne spełniają wszystkie wymagania stawiane wobec nowoczesnych i nastawionych na konkurencyjność elektrowni fotowoltaicznych. SMA Plant Control System Sieć elektroenergetyczna Serwis SMA SCADA Stanowisko sterownicze użytkownika Wartości pomiarowe Operator sieci ELEKTROWNIA FOTO- WOLTAICZNA Wyższe uzyski energii Power Plant Controller Stanowisko sterownicze systemu Możliwość szybkiej i precyzyjnej regulacji stanowi gwarancję optymalnych uzysków energii. Pozwala to na zredukowanie czasów przestoju oraz zapewnienie sprawnej eksploatacji systemu. Możliwość zdalnej konfiguracji i zdalnego monitorowania pozwala na redukcję kosztów obsługi technicznej na farmie fotowoltaicznej. Wyższa stabilność dla operatorów sieci Dzięki Power Plant Controller parametry robocze systemu stają się możliwą do skalkulowania wielkością w sieci energetycznej. Spełnia on wszystkie wymagania w kwestii regulacji sieci i gwarantuje jej pełną stabilność. Zaletą jest bezpieczne zintegrowanie dużych elektrowni fotowoltaicznych z siecią elektroenergetyczną. Wyższe bezpieczeństwo dla projektantów SMA oferuje rozwiązania do realizacji projektów elektrowni o mocy kilku megawatów. Power Plant Controller spełnia wymagania operatorów sieci na całym świecie. Jego kompaktowa budowa umożliwia proste i elastyczne zastosowanie we wszystkich topologiach instalacji. Power Plant Controller centrala elektrowni fotowoltaicznej Power Plant Controller steruje elektrownią fotowoltaiczną w taki sposób, aby w każdej fazie pracy adaptowała się do wymagań sieci elektroenergetycznej lub operatora sieci. Efektywny regulator systemu fotowoltaicznego z szybką infrastrukturą komunika zrusit mezeru cyjną Centralna sterownia do rejestrowania, analizowania i przetwarzania wartości pomiarowych Punkt przyjmowania wszystkich wewnętrznych i zewnętrznych poleceń sterujących i regu lacyjnych Centrala sterownicza do koordynowania falowników w elektrowni Rejestrowanie wszystkich warunków w sieci (V, f, Q) i elektrowni w czasie rzeczywistym Elastyczne koncepcje z możliwością rozbudowy umożliwiają realizację indywidualnych rozwiązań sprzętowych i programowych Przepływ energii Komunikacja i regulacja Punkt podłączenia do sieci 31

32 Więcej informacji można znaleźć na stronie: Prostota OptiUse szybka instalacja i uruchomienie, uproszczona obsługa OptiBat zawsze na bieżąco dzięki wskaźnikowi stanu naładowania Wytrzymałość IP 54 optymalna ochrona przed pyłem i wilgocią OptiCool zwiększony zakres temperatur OptiPower bezpieczeństwo pracy we wszystkich sytuacjach Elastyczność Do systemów od 3 do 300 kw Precyzyjne projektowanie Obsługa technologii multiklastrowej SUNNY ISLAND 6.0H / 8.0H Prostota. Wytrzymałość. Elastyczność. Bardziej wytrzymały, niż poprzednie modele nowy Sunny Island wyróżnia się wysokim stopniem ochrony oraz szerokim zakresem temperatur. Wilgoć, kurz i wahania temperatury nie zaszkodzą w jego niezawodnej pracy nawet przez 20 lat. Dzięki systemowi OptiCool nie są konieczne kompromisy pod względem przeciążalności i ekonomiczności. I co więcej system inteligentnego zarządzania obciążeniem i energią OptiPower zapewnia bezpieczną pracę również w sytuacjach krytycznych. OptiUse gwarantuje niespotykaną dotąd prostotę instalacji, uruchomienia i codziennej obsługi z automatycznym wykrywaniem kolejności faz, zoptymalizowanym Quick Configuration Guide i intuicyjną obsługą. A system zarządzania akumulatorami OptiBat reguluje automatycznie najważniejsze operacje ładowania i wyładowania, przedłużając w ten sposób żywotność wrażliwych akumulatorów. Sunny Island to prawdziwie kompleksowe rozwiązanie do niezawodnego i niezależnego zasilania. 32

33 Falowniki wyspowe Dane techniczne System trójfazowy Wyjście AC (odbiornik/sieć wyspowa) Znamionowe napięcie sieci / zakres napięcia AC Częstotliwość znamionowa / zakres częstotliwości (regulowany) Moc znamionowa (przy U nom, f nom / 25 C / cos ϕ = 1) Moc AC przy 25 C przez 30 min / 5 min / 3 sek. Prąd znamionowy / maksymalny prąd wyjściowy (szczytowy) Współczynnik zawartości harmonicznych napięcia wyjściowego / współczynnik mocy przy mocy znamionowej Wejście AC (generator, sieć lub MC-Box) Znamionowe napięcie wejściowe / zakres napięcia wejściowego AC Znamionowa częstotliwość wejściowa / dopuszczalny zakres częstotliwości wejściowej Maksymalny prąd wejściowy AC Maksymalna moc wejściowa AC Wejście DC akumulatora Znamionowe napięcie wejściowe / zakres napięcia DC Maksymalny prąd ładowania akumulatora / znamionowy prąd ładowania DC Typ akumulatora / pojemność akumulatora (zakres) Regulacja ładowania Sprawność / zużycie własne Maksymalna sprawność Zużycie własne bez obciążenia / tryb standby Zabezpieczenie (urządzenie) Zwarcie AC / przeciążenie AC Ochrona przez zamianą biegunów DC / bezpiecznik DC Przegrzanie / głębokie rozładowanie akumulatora Kategoria przepięciowa wg IEC Dane ogólne Wymiary (szer. / wys. / głęb.) Masa Zakres temperatur pracy Klasa ochronności wg IEC Klasa klimatyczna wg IEC Stopień ochrony według EN Wyposażenie / funkcja Obsługa i ekran / przekaźnik wielofunkcyjny Systemy 3-fazowe / układ równoległy Zintegrowany układ obejściowy / tryb multiklastrowy Obliczanie stanu naładowania / ładowanie pełne / ładowanie wyrównawcze Zintegrowany układ łagodnego rozruchu / wsparcie generatora Czujnik temperatury akumulatora / przewody komunikacyjne Gwarancja (5 / 10 / 15 / 20 / 25 lat) Certyfi katy i dopuszczenia Akcesoria Przewód akumulatora / bezpiecznik akumulatora Złącze SI-COMSMA (RS485) / SI-SYSCAN (multiklastrowe) Zaawansowany układ rozruchowy generatora GenMan Stycznik zrzutu obciążenia / zewnętrzny pomiar prądu akumulatora Sunny Island 6.0H 230 V / 202 V 253 V 50 Hz / 45 Hz 65 Hz 4600 W 6000 W / 6800 W / W 20 A / 120 A < 4 % / V / 172,5 V 264,5 V 50 Hz / 40 Hz 70 Hz 50 A 11,5 kw 48 V / 41 V 63 V 110 A / 100 A FLA, VRLA / 100 Ah Ah Metoda ładowania IUoU z automatycznym ładowaniem do pełna i ładowaniem wyrównawczym 95% < 26 W / < 4 W / / / III 467 / 612 / 242 mm (18,4 / 24,1 / 9,5 cali) 63 kg -25 C +60 C I 3K6 IP54 Zewn. przez SRC-20 / 2 / / / / / / / / / / / / / System jednofazowy Sunny Island 8.0H 230 V / 202 V 253 V 50 Hz / 45 Hz 65 Hz 6000 W 8000 W / 9100 W / W 26 A / 120 A < 4 % / V / 172,5 V 264,5 V 50 Hz / 40 Hz 70 Hz 50 A 11,5 kw 48 V / 41 V 63 V 140 A / 115 A FLA, VRLA / 100 Ah Ah Metoda ładowania IUoU z automatycznym ładowaniem do pełna i ładowaniem wyrównawczym 95% < 26 W / < 4 W / / / III 467 / 612 / 242 mm (18,4 / 24,1 / 9,5 cali) 63 kg -25 C +60 C I 3K6 IP54 Zewn. przez SRC-20 / 2 / / / / / / / / / / / / / Wyposażenie standardowe Opcja Niedostępne Dane dotyczą parametrów znamionowych, dane tymczasowe, stan kwiecień 2012 Nazwa typu SI6.0H-10 SI8.0H-10 33
