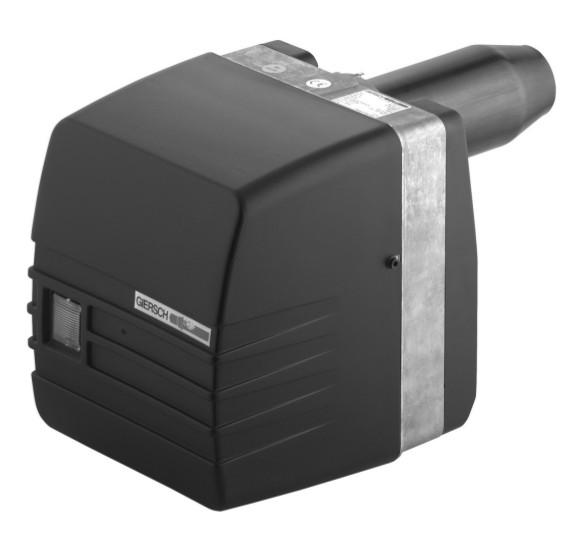

1 Informacje techniczne Instrukcja montażu GL0 Edycja Lipiec 20 Zastrzega się możliwość wprowadzenia zmian technicznych w celu udoskonalenia produktu! Olej PL

2 Spis treści. Bezpieczeństwo Konserwacja Deklaracja zgodności Dane techniczne Montaż flanszy i palnika Wykonanie podłączenia elektrycznego sterowania kotła Pompa olejowa Podłączenie oleju Pozycja serwisowa Wymiana dyszy.... Ustawienie elektrod zapłonowych Ustawienie przepływu powietrza wymiar "A" Pozycja pierścienia / Lanca dyszy Sterownik kontrola działania monitorowanie płomienia Podgrzewacz oleju (tylko GL0./.2V) Licznik oleju (opcja) Koordynacja kociołpalnik Podłączenie komina Termometr spalin Schemat Możliwości błędu Tabele ustawień Rysunek poglądowy i lista części zamiennych Wymiary palnika / Wymiary mocowania do kotła Pola pracy Bezpieczeństwo Montaż, podłączenie oleju, wykonanie systemu spalinowego, rozruch, konserwacja i naprawy mogą być wykonywane tylko przez wyspecjalizowaną firmę. Podczas wykonywania połączeń elektrycznych należy brać pod uwagę rozporządzenia i przepisy lokalnego zakładu energetycznego. Prace przy urządzeniach elektrycznych mogą być wykonywane wyłącznie przez specjalistę zgodnie z obowiązującymi przepisami. 2. Konserwacja Zgodnie z 9 rozporządzenia w sprawie systemów grzewczych użytkownik jest zobowiązany do zapewnienia regularnej konserwowacji, aby zapewnić niezawodne i bezpieczne działanie urządzenia. Wymagana jest zapewnienie conajmniej raz wroku przeglądu urządzenia. Zaleca się podpisanie umowy serwisowej z licencjonowanym wykonawcą. 3. Deklaracja zgodności Oświadczamy, że palniki olejowe marki Giersch, typoszereg GL0 spełniają zasadnicze wymagania następujących dyrektyw: "Kompatybilność elektromagnetyczna", zgodnie dyrektywą 200/08/EG "Dyrektywa Maszynowa", zgodnie z dyrektywą 200/2/WE w powiązaniu z DIN EN 020 "Dyrektywa Sprawności", zgodnie z dyrektywą 200/2 /EWG w połączeniu z EN 27/Wyd.0.9 2

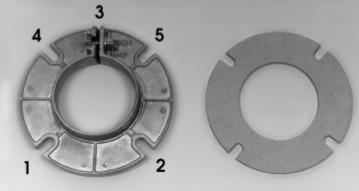

3 . Dane techniczne GL0.VL GL0.L GL0.2VL GL0.2L Moc Palnika w kg/h w kw,303,0 5,50,3,53,0 8,00,3 2,05,5 25,07,0 2,955,5 35,07,0 zalecana Moc kotła w kw (92%),237,0,537,0 22,52,0 22,52,0 Zasilanie elektryczne Pobór mocy w W (max) Start/Praca / N / PE ~50 Hz 230 V 305/2 230/32 Waga w kg (ok.) Natężenie hałasu w db (A) 330/20 20/ Montaż flanszy i palnika Flanszę i uszczelkę luźno zamocować na drzwiach kotła. Włożyć palnik. Należy przestrzegać kolejności dokręcania śrub. Unieś palnik podczas dokręcania śrub. Flansza umożliwia przesuwanie rury palnikowej co umożliwia optymalne dopasować do komory spalania.. Wykonanie podłączenia elektrycznego sterowania kotła Do podłączenia elektryczne strowania kotła służy załączona do palnika wtyczka. Wtyczkę należy okablować zgodnie z poniższym schematem z uwzględnieniem lokalnych przepisów. Zasilanie palnika musi by zabezpieczone,3 A lub 0 A. Do wykonania kabla podłączeniowego zaleca się zastosowanie przewodu elastycznego. Kiedy wtyczka jest już okablowana, dokonać kontroli poprawności połączeń z załączonym schematem. Rekomendacja 0 A lub.3 A 3

4 7. Pompa olejowa Ciśnienie pompy może być regulowane do odpowiedniej wydajności (patrz Tabela ustawień str. 5). Aby to zrobić: Odkręcić korek Zamontować manometr i wyregulować ciśnienie pompy śrubą regulacji. Ciśnienia pompy podane w ustawieniach to tylko przypomnienie i mogą być różne w zależności od warunków instalacji. Uwaga: Pełne ciśnienie manometr wskazuje, kiedy pompa oleju pompy "Suntec AS7" jest zalana paliwem i odpowietrzona! Suntec: = Zasilanie = Powrót = Wyjście na dyszę = Reulacja ciśnienia = Przyłącze pomiarowe podciśnienia = Regulacja ciśnienia = Zawór elektromagnetyczny Danffos: Przyłącze pomiaru ciśnienia Zamontować manometr i wyregulować ciśnienie pompy śrubą regulacji zgodnie z tabelą ustawień = Zasilanie = Powrót = Wyjście na dyszę = Reulacja ciśnienia = Przyłącze pomiarowe podciśnienia = Regulacja ciśnienia = Zawór elektromagnetyczny

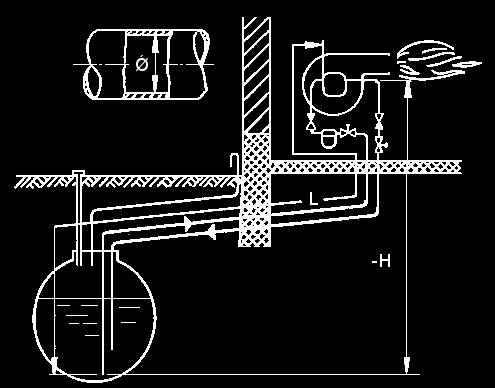

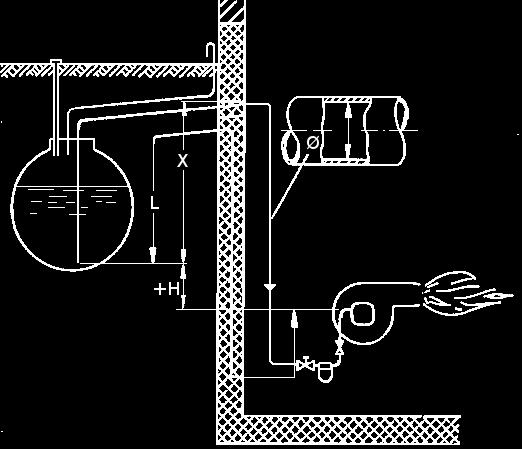

5 8. Podłączenie oleju Tabele są oparte na oleju opałowym EL,8 cst, podane w tabeli średnice rur olejowych są wymiarem wewnętrznym. Na przewodzie ssawnym do oporu uwzględnbiono kolanka zawór i zawór zwrotny. Z powodu możliwych odgazowywania oleju wymiaru X nie powinien przekraczać długości m. Podłączyć pompę oleju za pomocą załączonych metalowych węży olejowych do linii olejowej. Pompa powinna być związana z podażą i powrotem (system 2 rurowy). Przy zbiorniku umiejscowionym wyżej niż pompa sytem może być przekształcony w układ pojedynczej linii olejowej. Założenia: Lepkość kinetyczna mm2/s w 20oC, T oleju = 0oC Dodatkowe opory: łuki 90, zawór zwrotny, zawór odcinający System dwururowy: Pompa Suntec lub Danfoss H [m] Ø [mm] Ø [mm] System jednorurowy: Zużycie oleju [kg/h] do 2,5 2,55,0 5,00,0 0,023,0 H [m] Przy zastosowaniu systemu rurowego zaleca się zastosowanie filtra olejowego z nawrotem i odpowietrznikiem. Przy montażu należy zwrócić uwagę na prawidłowość podłączenia węzy olejowych z palnika. Zaletą tego rozwiązania jest brak konieczności ingerencji w pompę olejową. Przed uruchomienie palnika otworzyć zawór na filtrze i odpowietrzyć cały układ zasilania. 5

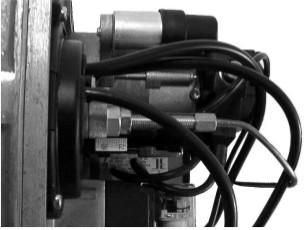

6 9. Pozycja serwisowa Poluzować zatrzaski szybko zwalniane Zdjąć bazową płytę z obudowy Płytę bazową na zawiesić na dwuch górnych uchwytach montażowych (pozycja serwisowa). Uwaga! Zapewnić prawidłowe dopasowanie płyty bazowej do obudowy. 0. Wymiana dyszy Ustawić płytę bazową w pozycji serwisowej Ściągnąć kable zapłonowe z elektrody zapłonowej Zdemontować płytkę spiętrzającą Wykręcić dyszę (klucz SW) z lancy jednocześnie kontryjąc drugim kluczem SW Wymienić dyszę. Ustawienie elektrod zapłonowych Elektrody są ustawione fabrycznie. Podane wymiary (w mm) służą do kontroli i regulacji po zmianie elektrod. dla dyszy 0 dla dyszy 5 2. Ustawienie przepływu powietrza wymiar "A" Wymiar "A" Wymiar "A" (patrz tabele ustawień strona 5, ) służy jako przewodnik do ustawienia palnika. Wymiar "A" określa położenie zespołu dyszy z płytką spiętrzającą w stożeku rury palnikowej. Przykład: obrót nakrętki regulacyjnej w prawo zwiększa przepływ powietrza, zawartość CO2 w spalinach spada spalin.

7 3. Pozycja pierścienia / Lanca dyszy Lanca dyszy GL0., pierścień dla położenia przepustnicy 3 z tuleją VB= 2. rowek, dysza 5o/ 0o 59,50 tuleja =. rowek 2 = 2. rowek 3 = 3. rowek =. rowek pierścień dysza 5 / 0 Lanca dyszy GL0.V, pierścień dla położenia przepustnicy 2 bez tuleji,50 =. rowek 2 = 2. rowek 3 = 3. rowek =. rowek pierścień Lanca dyszy GL0.2, pierścień dla położenia przepustnicy 2 bez tuleji B= 2. rowek, dysza 5o/ 0o =. rowek 2 = 2. rowek 3 = 3. rowek =. rowek 59 pierścień dysza 5 /0 Lanca dyszy GL0.2V, pierścień dla położenia przepustnicy bez tuleji 59,5 =. rowek 2 = 2. rowek 3 = 3. rowek =. rowek pierścień 7

8 . Sterownik kontrola działania monitorowanie płomienia Po uruchomieniu, lub po naprawie palnika przeprowadzić następujące kontrole:. Uruchom ponownie z zasłonientym detektorem płomienia: Sterownik musi przejść w stan awarii po czasie bezpieczeństwa. 2. Uruchomienie przy sztucznym świetle np. świetlówka, zapalniczka, żarówka (światło dzienne nie jest wystarczające!): Sterownik musi ze względu na światła rozproszonego podczas wstępnej wentylacji przejść w stan awarii. 3. Normalny rozruch z palnika w trakcie pracy detektora płomienia po zapłonie: (np. wyciągnąć czujnik płomienia). Funkcje zbezpieczeń i przełączania W przypadku zaniku płomienia podczas pracy, dopływ paliwa zostaje odcięty, a urządzenie natychmiast ponawia próbę wstępnego przedmuchu i zapłonu. Jeśli nie utworzy się płomień, urządzenie przechodzi po czasie bezpieczeństwa w stan usterki. Po wystąpieniu przerwy w zasilaniu, w każdym przypadku ponawiana jest próba uruchomienia. Sterownik w przypadku obcego światła otoczenia podczas wstępnej wentylacji po czasie bezpieczeństwa przechodzi w stan awarii. Urządzenie sterujące może być montowane i demontowane tylko, gdy główny przełącznik jest w pozycji "AUS", lub wtyczka 7pin jest odłączona, ponieważ podstawa sterownika jest pod napięciem 230V. Trzeba zapobiec wpływowi rozproszonego światła na fotorezystor, lub detektor płomienia (np. poprzez wziernik lub poświatę cegły szamotowej poświaty). Tylko wtedy zapewnimy bezproblemowe działanie systemu. LMO tv = czas zapłonu + przedmuch 5/ sek. ts = czas bezpieczeństwa 0 sek. tn = czas zapłonu wtórnego 3 sek. Przedmuch wtórny przy wystąpieniu płomienia Brak Czas oczekiwania przy awaryjnym wyłączeniu 50 sek. Fotokomórka (detektor płomienia) QRB Minimalny prąd fotokomórki (μa) 5 Start z płomieniem Wentylator Zapłon Zawór elektromagnetyczny Kontrola płomienia Lampka błędu Praca Start bez płomienia Wentylator Zapłon Zawór elektromagnetyczny Kontrola płomienia Lampka błędu Awaria 8

9 5. Podgrzewacz oleju (tylko GL0./.2V) Podgrzewacz oleju od początku programu pracy palnika i pozostaje w trybie podgrzewania oleju do czasu wyłączonia przez termostat sterowania. Zimny start jet blokowany poprzez termostat wbudowany w podgrzewacz, brak sygnału mocy do sterownika powoduje brak startu palnika. Podgrzewacz jest zintegrowany w uchwycie dyszy i ma regulowaną moc grzewczą. Jest dostosowany do konkretnego zapotrzebowania cieplnego termistor PTC.. Licznik oleju (opcja) Zakres pomiaru do 0 l/h Temperatura w czasie pracy 00 C Dopuszczalne ciśnienie 25 bar Dokładność pomiaru ± 2,5% To wielofunkcyjne urządzenie dostarcza informacji na temat zużycia oleju, ilość startów, godzin paracy palnika itp., a także ostrzega, gdy natężenie przepływu oleju spadnie poniżej wartości zadanej (np. zatkanie dyszy). ekonomicznemu i szkodliwemu dla środowiska działaniu palnika można zapobiec poprzez wczesne wykrywanie i naprawę usterki. W trakcie pracy, należy zwrócić uwagę, czy przepływ, ciśnienie i temperatura są w dopuszczalnych granicach. Specjalna konserwacja OilControl nie jest zazwyczaj konieczna. Należy czyścić lub wymieniać wkłady filtra (w pompie lub filtrze oleju) przy co rocznej kontroli palnika! Uwaga: dzień po awarii zasilania (np. wyłączenie fazy) wszystkie wartości zostaną zachowane i mogą być pobierane, gdy zasilanie zostanie przywrócone. Set i reset funkcje nie są możliwe w przypadku przerwy w zasilaniu. Działanie przycisku trybu Poszczególne tryby są dostępne w kolejności za pomocą przycisku trybu, naciskając poszczególne zgłoszenia. Bieżący tryb jest określony symbolem funkcji lub odpowiedniej jednostki, wybur jest dokonany gdy klawisz zostanie zwolniony. Następujące funkcje mogą zostać wyświetlone: Tryb Funkcja 7segmentowy wyświetlacz Jednostka Zużycie chwilowe cyfr 2 miejsca po przecinku ( ) Ilość oleju w litrach na godzinę (l/h) Licznik (może być reset) cyfr 0 miejsca po przecinku (000000) Ilość oleju w litrach Licznik całkowity cyfr 0 miejsca po przecinku (000000) Ilość oleju w litrach Całkowity licznik motogodzin cyfr 0 miejsca po przecinku (000000) Liczba rozruchów cyfr 0 miejsca po przecinku (000000) Zmniejszony przepyw (patrz. Funkcje serwisowe) Zerowanie licznika sumy W trybie licznika sumy, funkcja zerowania licznika sumy może być wykonywana przez tę procedurę: przytrzymać przycisk w pozycji wciśniętej przez ok. 0 sek. naciśnij przycisk, po 5 sek. wyświetlana wartość miga przez 5 sekund. Po tym, oryginalna wartość jest wyświetlana w sposób ciągły, teraz zwolnij przycisk, ()L wyświetlany jest obecnie. 9

10 Określanie chwilowej przepustowości Określanie chwilowej przepustowości odbywa się w normalnym trybie, funkcja rzeczywistego zużycia. Naciśnij przycisk przez co najmniej 30 sekund, lecz nie dłużej niż 32 sekundy. naciśnij przycisk, po 25 sek. wyświetlane rzeczywiste zużycie miga przez 5 sekund. Po ustaniu migania, zwolnij przycisk. Jako potwierdzenie, pojawi się symbol Serwis i symbol i rzeczywistego zużycia, do wprowadzenia nowych wartości będzie migał do 5 sek. Dla 2stopniowych palników, poziomy ochrony dla obu stopni mogą być przechowywane. Po zmianie mocy cieplnej (zmiana dyszy, różne pompy itp.), zadana wartość musi być na nowo określona w sposób opisany powyżej. Oryginalna wartość zostanie zastąpiona przez nową wartość. Funkcja serwisowa Zamniejsza się przepływ oleju o ponad 0% (np. przy za zatkanej dyszy, podgrzewaczu, itp.). Na wskaźniku pokazuje się symbol serwisu. Pod watunkiem do funkcji serwisowej był wcześniejsze wprowdzone optymalne dane (patrz tabele ustawień). Dezaktywacja funkcji serwisowej Dezaktywacja symbolu funkcji serwisowej następuje, gdy po pojawieniu się symbolu serwisu, klawisz wciśnięty zostanie na dłużej aniżeli 32 sekundy. Przytrzymać przycisk przez ok. 32 sekundy. Po puszczeniu przycisku pojawi się symbol serwisu i wartość zerowa na wskaźniku w ciągu 5 sekund. 7. Koordynacja kociołpalnik O niskiej emisji dwutlenku węgla i energooszczędnym spalaniu decyduje dokładny dobór palnika do kotła. je W tym celu dobór palnika przeprowadzamy zgodnie z polem pracy, biorąc pod uwagę opór komory spalania kotła. Przez przesuwanie rury palnikowej w flanszy możemy odpowiednio ustawić palnik komorze spalania kotła. 8. Podłączenie do komina Warunkiem prawidłowego działania kotła jest prawidłowa wielkość komina. Wymiarowanie zgodnie z normą DIN 705, z uwzględnieniem DIN 80. Efektywna wysokość komina jest liczony od wprowadzenia spalin do komina. Ponadto, należy odnieść się do lokalnych przepisów budowlanych. Konstrukcja komina ma być wybrana tak, żeby ryzyko kondensacji na zimnnej wewnętrznej ściance komina było zmniejszone do minimum. Polecamy do precyzyjnej regulacji i utrzymania stałej kominowego instalację stabilizatora ciągu. Korzyści: zmniejszenie wahań siły ciągu w dużej mierze wykluczenie wilgoci w kominie mniejsze straty podczas przestojów Ważne! Podczas remontu istniejących obiektów bardzo często spotyka się ponadgabarytowe sekcje komina lub komin nieodpowiedni dla trybu NT itp. Zalecamy kontrolę systemu kominowego przez kominiarza przed zainstalowaniem kotła, co umożliwi podjęcie odpowiedniego środka naprawczego. 9. Termometr spalin System grzewczy powinien być przystosowany do pomiaru temperatury gazów spalinowych za pomocą termometru gazu. Wyższe temperatury gazów spalinowych, większa strata energii. Zwiększenie temperatury spalin wskazuje na rosnące zanieczyszczenie, które zmniejszają efektywność spalania. 0

11 20. Schemat Sterowanie kotła Palnik (opcja) (opcja) Legenda dla schematów: B Czujnik płomienia S2, S9 Licznik oleju "Oil Control" (opcja) E T, T3 Transformator zapłonowy Podgrzewacz F, F Zewnętrze zabezpieczenie (zalecane maks. 0A lub.3 AT) X Wtyczka sterownia kotła F2 Zew. regulator temperatury X2 Gniazdo palnika F3 Zew. ogranicznik temperatury Y Zawór elektromagnetyczny H Zew. lamka sygnalizacji pracy H3 Zew. lamka sygnalizacji błędów H Lamka kontrolna podgrzewu oleju bl = niebieski M Silnik palnika br = brązowy P Zew. licznik godzin pracy ge = żółty P2 Licznik godzin pracy palnika (opcja) gr Q Główny wyłączmik grü = zielony S Sterownik LMO do nagrzewnicy powietrza z DKW972 (GL0./.2L), do nagrzewnicy powietrza z DKW97 (GL0./.2VL) sw = czarny PE = Ochrona = szary ro = czerwony ws = biały

12 2. Możliwości błędu Stwierdzenie Silnik palnika nie działa. Przyczyna Usunięcie Defekt bezpiecznika Zablokowany termostat bezpieczeństwa Temperatura przekroczyła ustawienie na regulatorze Defekt sterownika Defekt silnika Defekt podgrzewacza oleju lub jego termostatu Defekt sprzęgła silnikpompa a) z płomieniem: Zabrudzony czujnik płomienia, uszkodzony, nie podłączony lub prawidłowo ustawiony Defekt sterownika b) bez płomienia: Brak zapłonu Palnik nie włącza się po czasie bezpieczeństwa i przechodzi w stan awarii Płomień gaśnie podczas pracy. Płytka spiętrzająca bardzo zabrudzona sadzą. Palnik uruchamiany sporadycznie Wymienić Odblokować Po spadku temperatury restart Wymienić Wymienić. Wymienić. Wymienić Oczyścić czujnik płomienia, wymienić, podłączyć lub prawidłowo ustawić. Wymienić Sprawdź elektrodę i ustawienie, transformator zapłonowy i kabel Palnik bez oleju: Zawory, przewód olejowy zamknięty Zbiornik oleju pusty Zanieczyszczony filtr Wyciek oleju na linii Pompa jest uszkodzona szczelny zawór stopowy Brudna lub uszkodzona dysza Uszkodzony zawór elektromagnetyczny Zatkany filtr w zaworze elektromagnetycznym Światło zewnętrzne Defekt sprzęgła SilnikPompy Zatkany podgrzewacz oleju Otworzyć Uzupełnić olej Wczyścić Uszczelnić Wymienić Wymienić Wymienić Wymienić. Oczyścić lub wymienić Patrz. funkcje kontrolne sterownika Wymienić Wymienić. Brak oleju Zapchany filtr dyszy Brudny filtr oleju lub linie przepływu oleju Fałszywe powietrze Uszkodzony zawór elektromagnetyczny Uzupełnić olej. Wymienić. Wyczyści Uszczelnić Wymienić. prawidłowe ustawienie prawidłowa wielkość dyszy Ilość powietrza nie jest właściwa Kotłownia nie jest odpowiednio wentylowana Dokładne wymiary nastawcze Wymiana Regulacja palnika Uwagę na dostateczną wielkość otworów wentylacyjnych. Zbyt duży przepływ oleju Montaż sterownika z łagodnym startem 2

13 22. Tabele ustawień Wymiar "A" odnosi się do wysokości 300 m nad poziomem morza. NN, i temperatury otoczenia około 20 C, ciśnienia w komorze spalania zorientowanych z praktyki na zawartości CO2 w spalinach około 2,5%. Śruba regulacji ciśnienia pompy sułżī do ustawienia wartości ciśnienia w zależności od wymaganej mocy palnika. Wartości podane w tabeli są tylko wartości dla ustawień początkowych. Konieczna jest odpowiednia regulacja systemu w zalężności zmiennych danych, takich jak moc kotła, wartości opałowej paliwa i wysokość. W każdym przypadku wymagana jest korekta ustawień! GL0.V GL0. Moc palnika Moc kotła przy η = 92% Zużycie oleju Wielkość dyszy Kąt rozpylenia Ciśnienie pompy Wymiar "A" [kw] [kw] [kg/h] [USgal/h] [ S] [bar] [mm],0,5,35 0,0 0 2,0 5,0 7,5,0,8 0,0 0,5,0 9,5 7,5,0 0,5 0,5,5 2,0 9,5,77 0,5 0 3,5 7,0 22,5 20,5,90 0,50 0 2,5 7,5 2,0 22,0 2,02 0,50 0,0 8,0 25,5 23,5 2,5 0,55 0 2,5 8,5 27,0 25,0 2,28 0,55 0,0 9,5 29,0 27,0 2,5 0,0 0 2,5 0,0 3,0 28,5 2, 0,0 0,5,0 32,5 30,0 2,7 0,5 0 3,0,5 33,5 3,0 2,82 0,5 0,0 2,0 3,0 33,0 3,0 0,5 3,0 37,5 3,5 3, 0 2,5,0 0,0 3,5 3,37 0,0 5,0 8,0,5,52 0,0 0,0,0 9,5 8,0, 0,0 0 3,0,5 2,0 9,5,77 0,5 0,5 7,5 22,5 20,0,90 0,5 0 3,0 8,0 2,0 22,0 2,02 0,50 0 2,5 8,5 25,5 23,5 2,5 0,50 0,0 9,0 27,0 25,0 2,28 0,55 0 2,5 9,5 29,0 27,0 2,5 0,55 0,0 0,5 3,0 28,5 2, 0,0 0 2,0,0 32,5 30,0 2,7 0,0 0,0,5 3,0 3,5 2,87 0,5 0 2,0 2,0 3,0 33,0 3,0 0,5 0 3,0 3,0 37,5 3,5 3, 0 0,5 3,5 0,0 3,5 3,37 0 2,0 5,0 3 Dławik przepływu powietrza lewy

14 GL0.2V GL0. Moc palnika Moc kotła przy η = 92% Zużycie oleju Wielkość dyszy Kąt rozpylenia Ciśnienie pompy Wymiar "A" Dławik przepływu powietrza lewy [kw] [kw] [kg/h] [USgal/h] [ S] [bar] [mm] 25,0 23,0 2, 0,55 0 2,0 5,5 27,0 25,0 2,28 0,55 0 3,5,0 29,0 27,0 2,5 0,0 0 2,5,5 3,0 28,5 2, 0,0 0,0 7,0 33,0 30,5 2,78 0,5 0 3,0 7,5 3,0 3,5 2,95 0,5 0,5 8,0 37,0 3,0 3,2 5 3,0 8,5 39,0 3,0 3,29 5,5 9,0,0 37,5 3, 0,85 5 2,0 9,5 3,0 39,5 3,3 0,85 5 3,0 0,5 5,0,5 3,79,00 5,5,0 7,0 3,0 3,9,00 5 2,5 2,0 9,0 5,0,3,00 5 0,5 2,5 53,0 9,0,7,0 5 2,5,0 55,0 50,,,0 5 3,0 5,0 57,0 52,5,8,25 5 2,5,0 59,0 5,3,97,25 5 3,5 7,5,0 5,0 5,,35 5,5 8,0 5,0 0,0 5,8,35 5 3,5 2,0 35,0 32,0 2,95 0,5 5 2,5 8,0 37,0 3,0 3,2 5,0 8,5 39,0 3,0 3,29 5 2,0 9,0,0 37,5 3, 0,85 5,0 0,0 3,0 39,5 3,3 0,85 5 2,0 0,5 5,0,5 3,79,00 5 0,0,0 7,0 3,0 3,9,00 5,5 2,0 9,0 5,0,3,00 5 2,0 3,5 53,0 9,0,7,0 5,0,0 55,0 50,,,0 5 2,0 5,0 57,0 52,5,8,25 5 0,5,0 59,0 5,3,97,25 5 2,0 7,5,0 5,0 5,,35 5 0,0 8,0 5,0 0,0 5,8,35 5 2,0 2,0 Uwaga! Do rozmiaru dyszy,0 dławik przepływu powietrza musi być usunięty () w lewym dolnym rogo korpusu palnika (patrz zdjęcie).

15 23. Rysunek poglądowy i lista części zamiennych 5

16 Pozycja Nazwa VE Art. Nr. Płytka spiętrzająca kpl. z uchwytem i elektrodami Elektrody zapłonowe Kabel zapłonowy 50 mm dł Lanca dyszy kpl. do GL 0. ( położenie przepustnicy 3 z tuleją) Uchwyt dyszy kpl. z podgrzewaczem i kablem do GL 0.V (położenie przepustnicy 2 bez tuleji) Uchwyt dyszy kpl. do GL 0.2 (położenie przepustnicy 2 bez tuleji) Uchwyt dyszy kpl. z podgrzewaczem do GL 0.2V (położenie przepustnicy bez tuleji) Przepustnica powietrza Uszczelka flanszy Zestaw montażowy kpl. (poz., 7, 8) Rura palnika 95 mm Federdeckel Silnik 230V / 50 Hz 90 W Fotorezystor QRB Sprzęgło do silnika Zawór elektromagnetyczny Pompa olejowa Danfoss BFP 2LG z przyłączeniami Uszczelka 3 x 8 x Nypel węża NW R ¼ Wąż olejowy NW 700 mm dł Uszczelka 0 x x Nypel R⅛ Rurka ciśnieniowa dla Danfoss PompaDysza Transformator zapłonowy Sterownik LMO Podstawka sterownika Gniazdo 7pin czarnobrązowe z kablem Wentylator 33x Dławik przepływu powietrza Kanał wlotowy dławika przepływu powietrza Dysza wlotowa powietrza dla GL0. (Pozycja 0) Dysza wlotowa powietrza dla GL0.2 (Pozycja ) Korpus z tłumikiem szumu Tłumik wlotowy Przycisk reset Hauba VE = ilość w opakowaniu, 5, 0, 20, 50 szt.

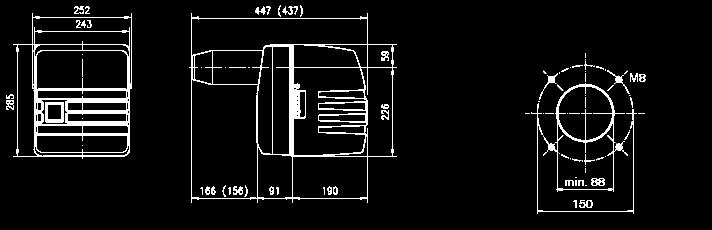

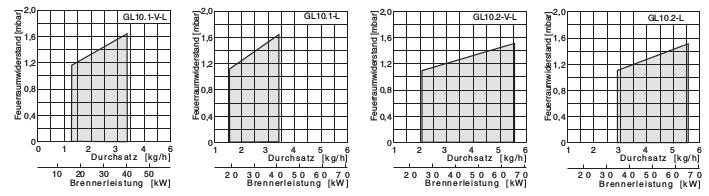

17 2. Wymiary palnika / Wymiary mocowania do kotła Wymiary mocowanie do kotła Wszystkie wymiary w mm Opór komory spalania [mbar] 25. Pola pracy Zużycie oleju [kg/h] Zużycie oleju [kg/h] Moc palnika [kw] Moc palnika [kw] Zużycie oleju [kg/h] Zużycie oleju [kg/h] Moc palnika [kw] Moc palnika [kw] Pole pracy zgodnie z DIN EN 7. Wartości dla ciśnienia atmosferycznego na wysokości 200 m n.p.m. i temperatury otoczenia 20ºC Wszystkie określone w niniejszej informacji technicznej jak również pytania naszych dostępnych rysunków, zdjęć i opisy techniczne pozostają naszą własnością i nie mogą być kopiowane bez pisemnej zgody. Zastrzega się możliwość zmian. 7
