KWIECIEŃ 2013 SERIA R SERIA RG. Palniki Olejowe SERIA GL. Palniki Gazowe SERIA GG. Kawi-Tech System. Ceny obowiązujące od:

Transkrypt

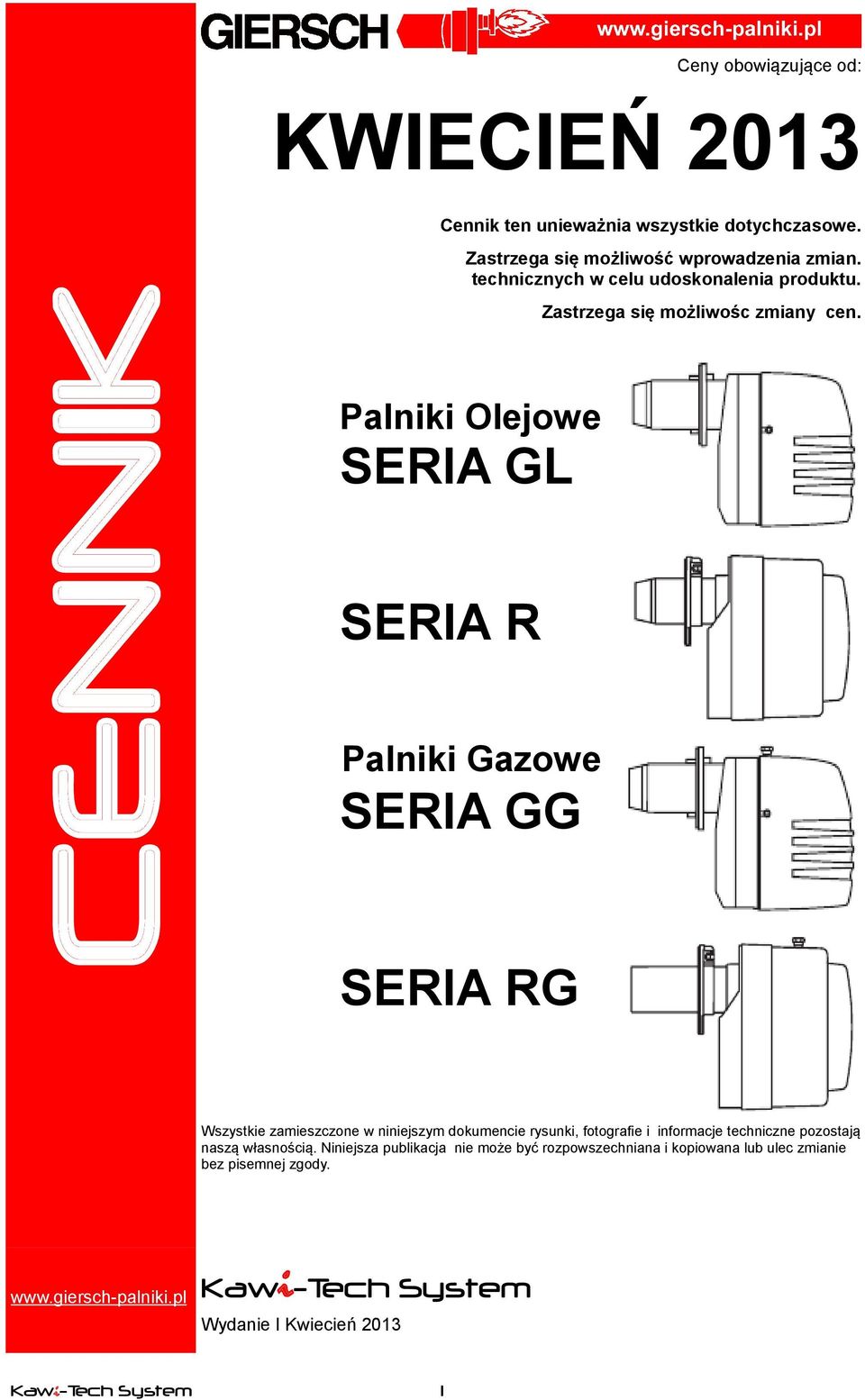

1 Ceny obowiązujące od: KWIECIEŃ 2013 Cennik ten unieważnia wszystkie dotychczasowe. CENNIK Zastrzega się możliwość wprowadzenia zmian. technicznych w celu udoskonalenia produktu. Palniki Olejowe SERIA GL SERIA R Palniki Gazowe SERIA GG SERIA RG Zastrzega się możliwośc zmiany cen. Wszystkie zamieszczone w niniejszym dokumencie rysunki, fotografie i informacje techniczne pozostają naszą własnością. Niniejsza publikacja nie może być rozpowszechniana i kopiowana lub ulec zmianie bez pisemnej zgody. Kawi-Tech System Wydanie I Kwiecień 2013 Kawi-Tech System 1

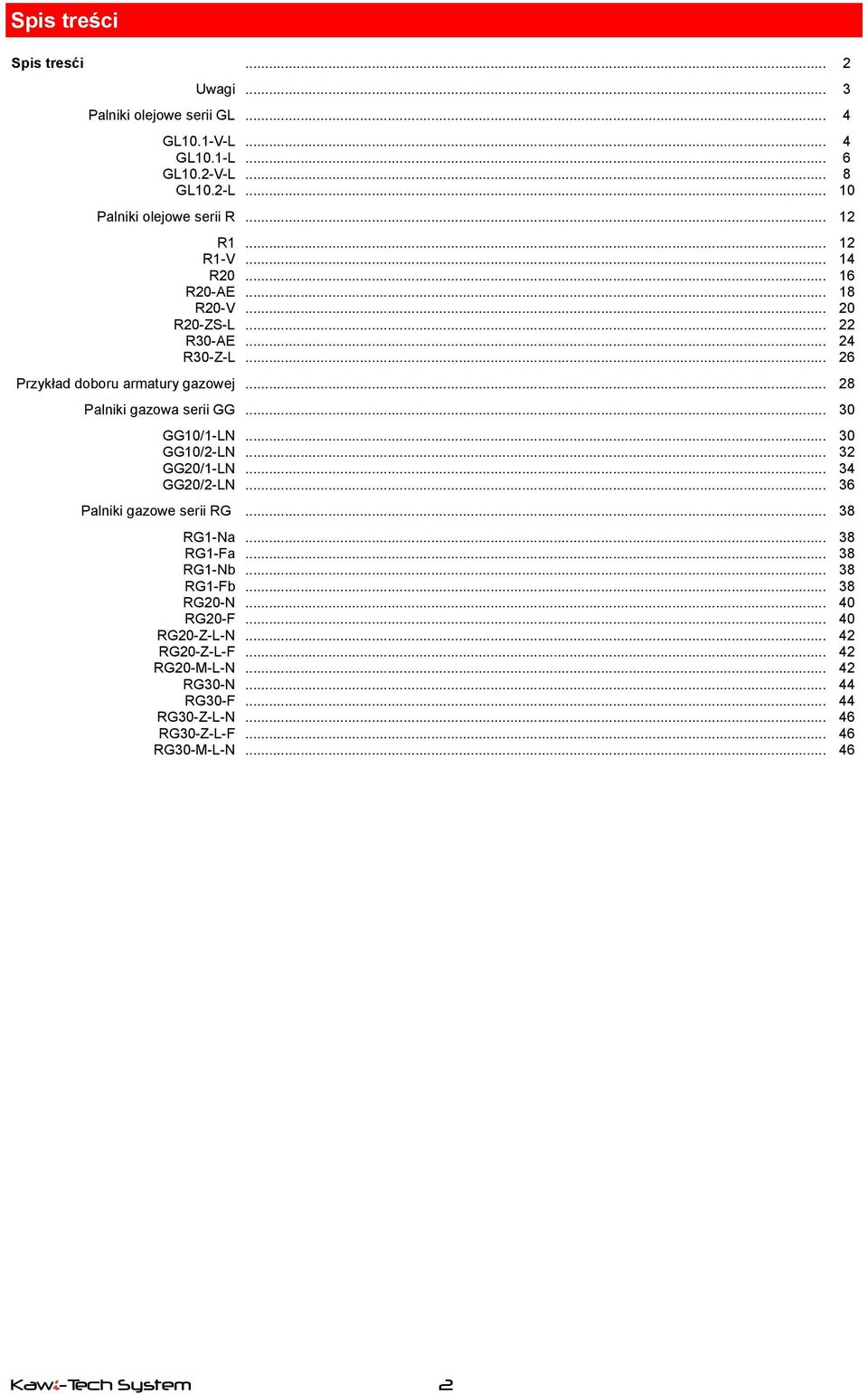

2 Spis treści Spis tresći 2 Uwagi 3 Palniki olejowe serii GL 4 GL10.1-V-L GL10.1-L GL10.2-V-L GL10.2-L Palniki olejowe serii R 12 R1 R1-V R20 R20-AE R20-V R20-ZS-L R30-AE R30-Z-L Przykład doboru armatury gazowej 28 Palniki gazowa serii GG 30 GG10/1-LN GG10/2-LN GG20/1-LN GG20/2-LN Palniki gazowe serii RG 38 RG1-Na RG1-Fa RG1-Nb RG1-Fb RG20-N RG20-F RG20-Z-L-N RG20-Z-L-F RG20-M-L-N RG30-N RG30-F RG30-Z-L-N RG30-Z-L-F RG30-M-L-N Kawi-Tech System 2

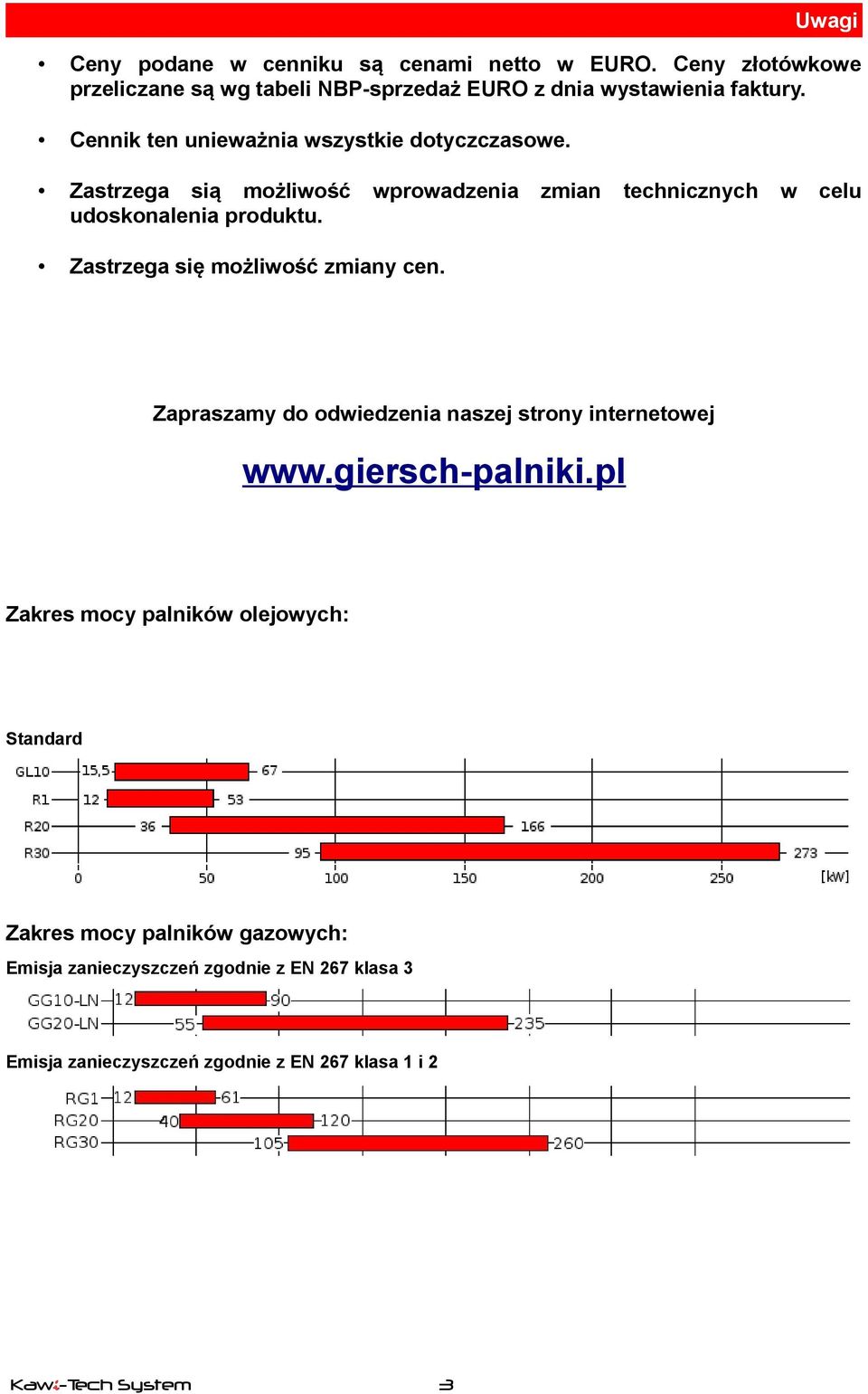

3 Uwagi Ceny podane w cenniku są cenami netto w EURO. Ceny złotówkowe przeliczane są wg tabeli NBP-sprzedaż EURO z dnia wystawienia faktury. Cennik ten unieważnia wszystkie dotyczczasowe. Zastrzega sią możliwość wprowadzenia zmian technicznych w celu udoskonalenia produktu. Zastrzega się możliwość zmiany cen. Zapraszamy do odwiedzenia naszej strony internetowej Zakres mocy palników olejowych: Standard Zakres mocy palników gazowych: Emisja zanieczyszczeń zgodnie z EN 267 klasa 3 Emisja zanieczyszczeń zgodnie z EN 267 klasa 1 i 2 Kawi-Tech System 3

4 Palniki serii GL GL10.1-V-L GL V Z podgrzewaczem oleju - L Z klapą zamykającą dopływ powietrza Pola pracy Opór komory spalania [mbar] 2,00 1,80 1,60 1,40 1,20 1,00 0,80 0,60 0,40 0,20 0,00 GL10.1-V-L Moc palnika [kw] 2 1,8 1,6 1,4 1,2 1 0,8 0,6 0,4 0,2 0 Pole pracy zgodnie z DIN EN 676, wartości dla ciśnienia atmosferycznego na wysokości 200 m n.p.m. i temperatury w pomieszczeniu 20ºC Dane techniczne Typ Palnika GL10.1-V-L Moc palnika kw 15,5-40,3 Zużycie oleju kg/h 1,30-3,40 Moc kotła przy ƞ k= 92% kw 14,2-37,0 Zasilanie elektryczne Pobór prąd Start max. / Praca max. W 1/N/PE ~ 50Hz V 305/214 Waga kg 11 Natężenie hałasu db(a) 58 Ceny Palnik Licznik oleju 723, , Dysza olejowa 11,00 Przedłużenie rury palnika o 100 mm 364,00 *- Dane zawarte w tabeli uwzględniają zużycie oleju opałowego EL 4,8 cst, lepkość kinetyczna 6 mm 2 /s w 20 o C, T oleju = 10 o C, dla ciśnienia atmosferycznego na wysokości 200 m n.p.m. i temperatury w pomieszczeniu 20ºC. Kawi-Tech System 4

5 Palniki serii GL Wymiary palnika Otwory montażowe Akcesoria GL10 Adapter DN50 do zasysania powietrza zewnętrznego 34, Kawi-Tech System 5

6 Palniki serii GL GL10.1-L GL L Z klapą zamykającą dopływ powietrza Pola pracy Opór komory spalania [mbar] 2,00 1,80 1,60 1,40 1,20 1,00 0,80 0,60 0,40 0,20 0,00 GL10.1-L Moc palnika [kw] 2 1,8 1,6 1,4 1,2 1 0,8 0,6 0,4 0,2 0 Pole pracy zgodnie z DIN EN 676, wartości dla ciśnienia atmosferycznego na wysokości 200 m n.p.m. i temperatury w pomieszczeniu 20ºC Dane techniczne Typ Palnika GL10.1-L Moc palnika kw 18,0-40,0 Zużycie oleju kg/h 1,51-3,40 Moc kotła przy ƞ k= 92% kw 16,5-37,0 Zasilanie elektryczne Pobór prąd Start max. / Praca max. W 1/N/PE ~ 50Hz V 230/132 Waga kg 11 Natężenie hałasu db(a) 58 Ceny Palnik Licznik oleju 666, , Dysza olejowa 11,00 Przedłużenie rury palnika o 100 mm 364,00 *- Dane zawarte w tabeli uwzględniają zużycie oleju opałowego EL 4,8 cst, lepkość kinetyczna 6 mm 2 /s w 20 o C, T oleju = 10 o C, dla ciśnienia atmosferycznego na wysokości 200 m n.p.m. i temperatury w pomieszczeniu 20ºC. Kawi-Tech System 6

7 Palniki serii GL Wymiary palnika Otwory montażowe Akcesoria GL10 Adapter DN50 do zasysania powietrza zewnętrznego 34, Kawi-Tech System 7

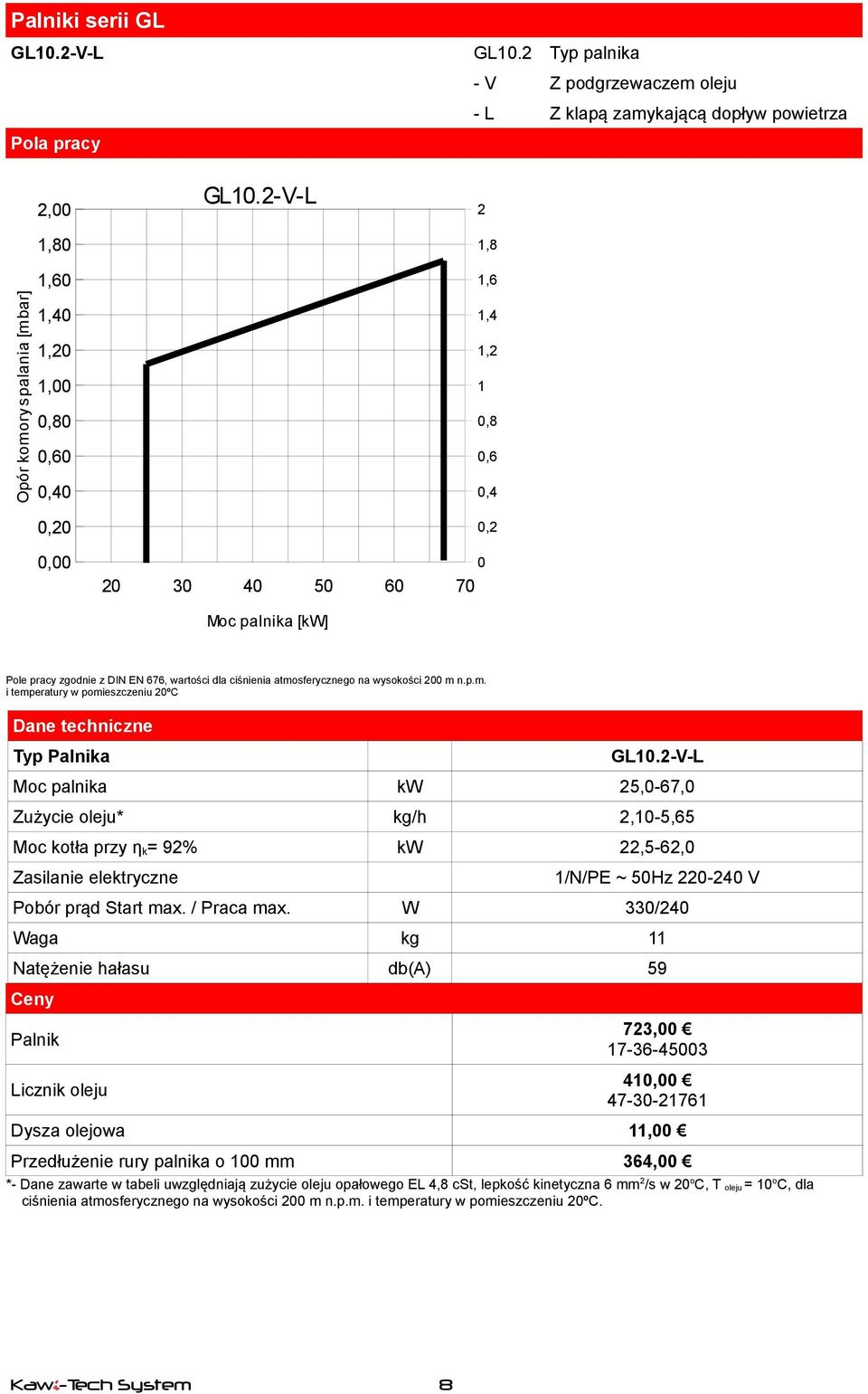

8 Palniki serii GL GL10.2-V-L GL V Z podgrzewaczem oleju - L Z klapą zamykającą dopływ powietrza Pola pracy Opór komory spalania [mbar] 2,00 1,80 1,60 1,40 1,20 1,00 0,80 0,60 0,40 0,20 GL10.2-V-L 2 1,8 1,6 1,4 1,2 1 0,8 0,6 0,4 0,2 0, Moc palnika [kw] Pole pracy zgodnie z DIN EN 676, wartości dla ciśnienia atmosferycznego na wysokości 200 m n.p.m. i temperatury w pomieszczeniu 20ºC Dane techniczne Typ Palnika GL10.2-V-L Moc palnika kw 25,0-67,0 Zużycie oleju* kg/h 2,10-5,65 Moc kotła przy ƞ k= 92% kw 22,5-62,0 Zasilanie elektryczne 1/N/PE ~ 50Hz V Pobór prąd Start max. / Praca max. W 330/240 Waga kg 11 Natężenie hałasu db(a) 59 Ceny Palnik Licznik oleju 723, , Dysza olejowa 11,00 Przedłużenie rury palnika o 100 mm 364,00 *- Dane zawarte w tabeli uwzględniają zużycie oleju opałowego EL 4,8 cst, lepkość kinetyczna 6 mm 2 /s w 20 o C, T oleju = 10 o C, dla ciśnienia atmosferycznego na wysokości 200 m n.p.m. i temperatury w pomieszczeniu 20ºC. Kawi-Tech System 8

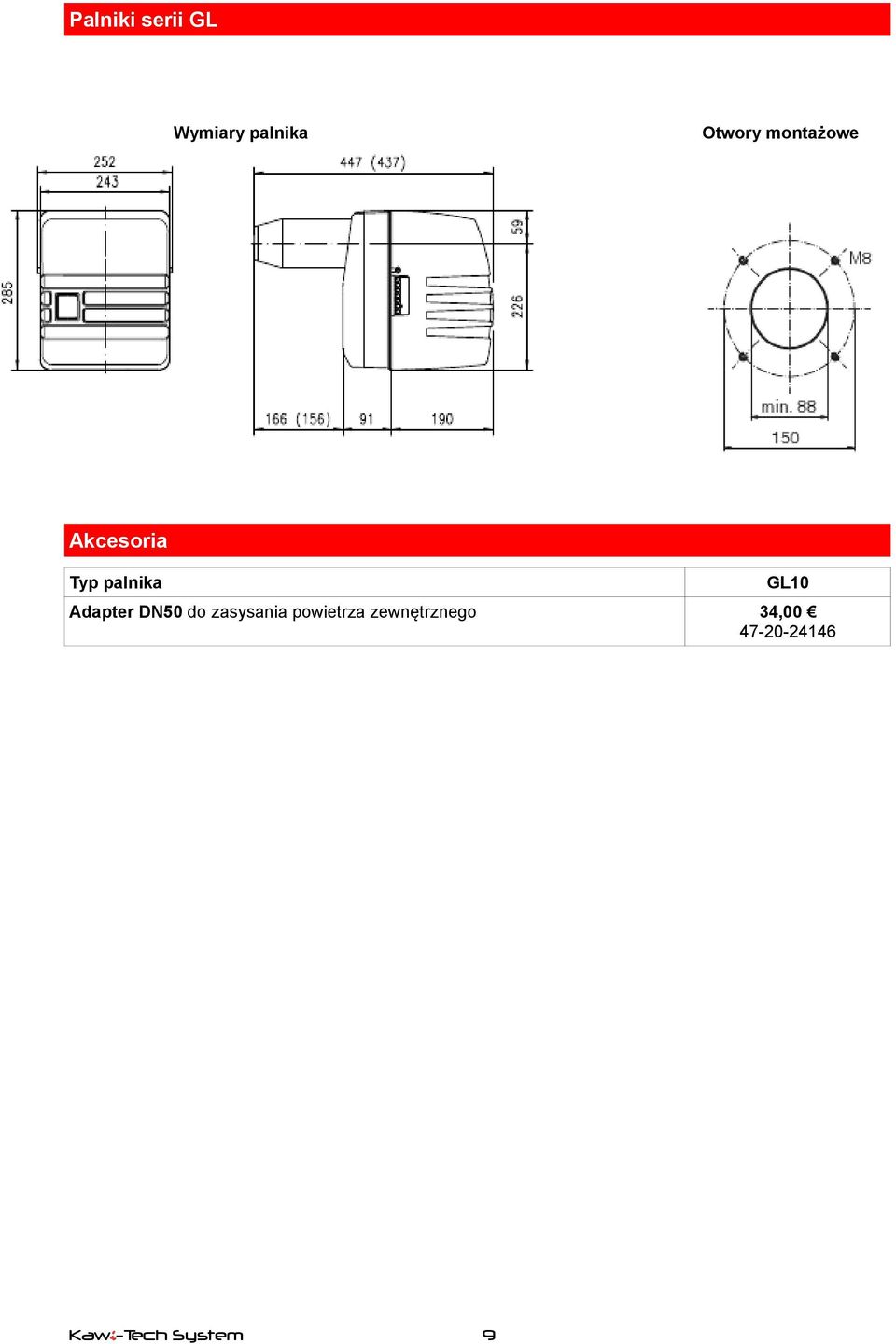

9 Palniki serii GL Wymiary palnika Otwory montażowe Akcesoria GL10 Adapter DN50 do zasysania powietrza zewnętrznego 34, Kawi-Tech System 9

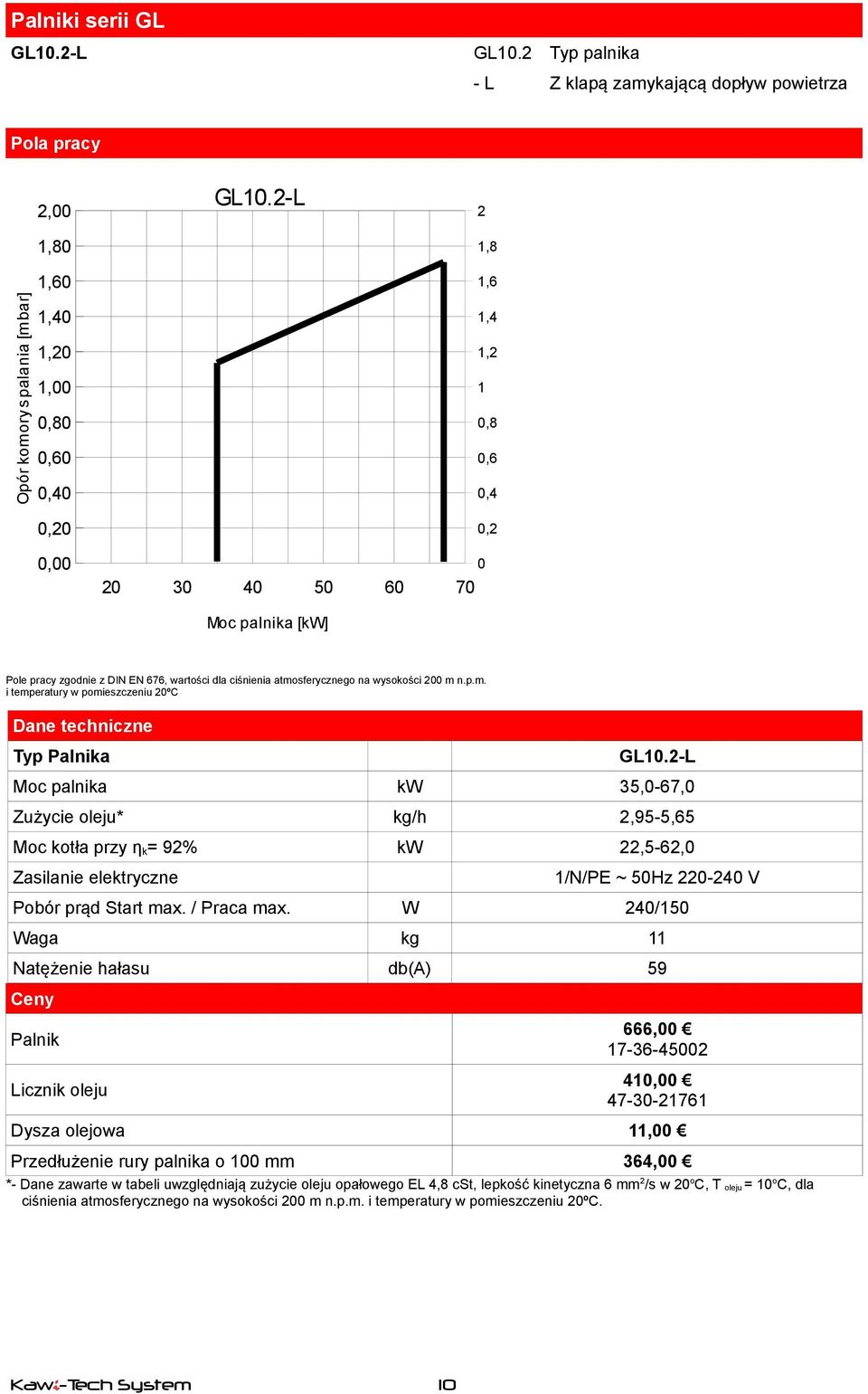

10 Palniki serii GL GL10.2-L GL L Z klapą zamykającą dopływ powietrza Pola pracy Opór komory spalania [mbar] 2,00 1,80 1,60 1,40 1,20 1,00 0,80 0,60 0,40 0,20 GL10.2-L 2 1,8 1,6 1,4 1,2 1 0,8 0,6 0,4 0,2 0, Moc palnika [kw] Pole pracy zgodnie z DIN EN 676, wartości dla ciśnienia atmosferycznego na wysokości 200 m n.p.m. i temperatury w pomieszczeniu 20ºC Dane techniczne Typ Palnika GL10.2-L Moc palnika kw 35,0-67,0 Zużycie oleju* kg/h 2,95-5,65 Moc kotła przy ƞ k= 92% kw 22,5-62,0 Zasilanie elektryczne 1/N/PE ~ 50Hz V Pobór prąd Start max. / Praca max. W 240/150 Waga kg 11 Natężenie hałasu db(a) 59 Ceny Palnik Licznik oleju 666, , Dysza olejowa 11,00 Przedłużenie rury palnika o 100 mm 364,00 *- Dane zawarte w tabeli uwzględniają zużycie oleju opałowego EL 4,8 cst, lepkość kinetyczna 6 mm 2 /s w 20 o C, T oleju = 10 o C, dla ciśnienia atmosferycznego na wysokości 200 m n.p.m. i temperatury w pomieszczeniu 20ºC. Kawi-Tech System 10

11 Palniki serii GL Wymiary palnika Otwory montażowe Akcesoria GL10 Adapter DN50 do zasysania powietrza zewnętrznego 34, Kawi-Tech System 11

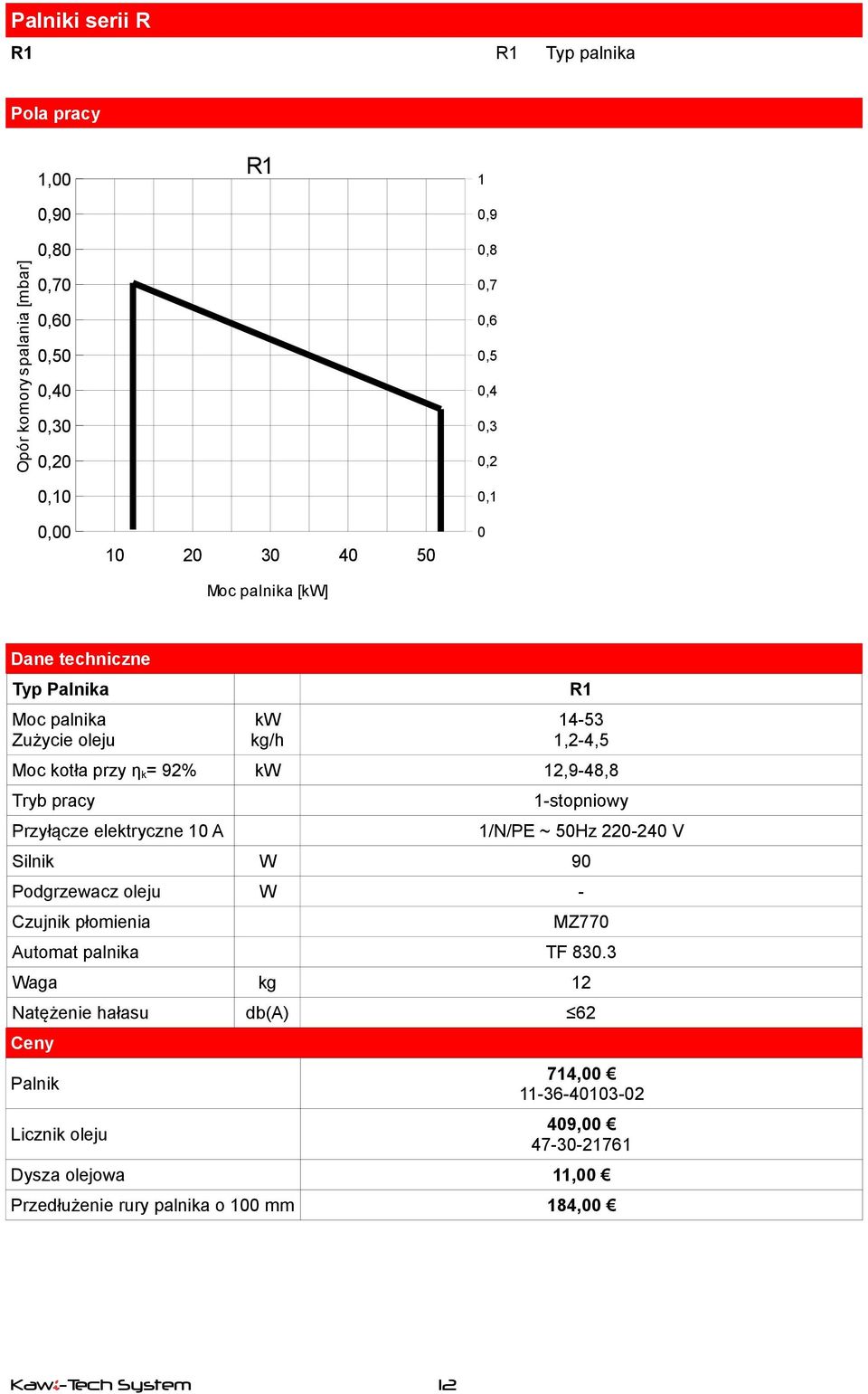

12 Palniki serii R R1 R1 Pola pracy Opór komory spalania [mbar] 1,00 0,90 0,80 0,70 0,60 0,50 0,40 0,30 0,20 0,10 0,00 R Moc palnika [kw] 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 Dane techniczne Typ Palnika Moc palnika Zużycie oleju kw kg/h R ,2-4,5 Moc kotła przy ƞ k= 92% kw 12,9-48,8 Tryb pracy Przyłącze elektryczne 10 A 1-stopniowy 1/N/PE ~ 50Hz V Silnik W 90 Podgrzewacz oleju W - Czujnik płomienia MZ770 Automat palnika TF Waga kg 12 Natężenie hałasu db(a) 62 Ceny Palnik Licznik oleju 714, , Dysza olejowa 11,00 Przedłużenie rury palnika o 100 mm 184,00 Kawi-Tech System 12

13 Palniki serii R Wymiary palnika Otwory montażowe Akcesoria Adapter DN50 do zasysania powietrza zewnętrznego 64, Licznik godzin czasu pracy 84, Nazwa Numer katalogowy Cena Ilośc sztuk w opakowaniu Zdalne odblokowanie ,00 1 R1 Kawi-Tech System 13

14 Palniki serii R R1-V R1 - V Z podgrzewaczem oleju Pola pracy Opór komory spalania [mbar] 1,00 0,90 0,80 0,70 0,60 0,50 0,40 0,30 0,20 0,10 0,00 R1-V Moc palnika [kw] 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 Dane techniczne Typ Palnika Moc palnika Zużycie oleju kw kg/h R1-V ,0-4,5 Moc kotła przy ƞ k= 92% kw 11-48,8 Tryb pracy Przyłącze elektryczne 10 A 1-stopniowy 1/N/PE ~ 50Hz V Silnik W 90 Podgrzewacz oleju W Czujnik płomienia MZ770 Automat palnika TF Waga kg 12 Natężenie hałasu db(a) 62 Ceny Palnik Licznik oleju 758, , Dysza olejowa 11,00 Przedłużenie rury palnika o 100 mm 184,00 Kawi-Tech System 14

15 Palniki serii R Wymiary palnika Otwory montażowe Akcesoria Adapter DN50 do zasysania powietrza zewnętrznego 64, Licznik godzin czasu pracy 84, Nazwa Numer katalogowy Cena Ilośc sztuk w opakowaniu Zdalne odblokowanie ,00 1 R1 Kawi-Tech System 15

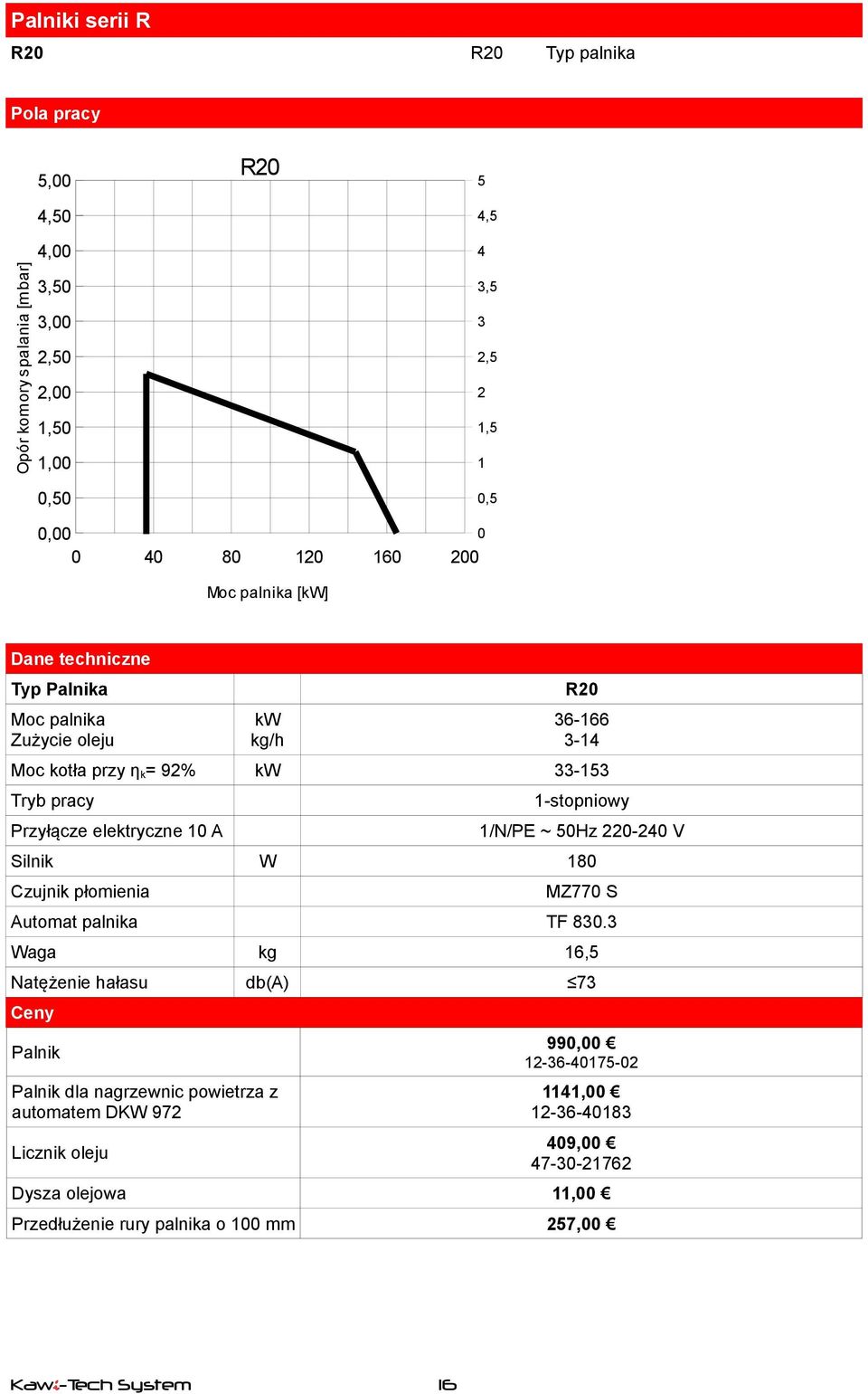

16 Palniki serii R R20 R20 Pola pracy Opór komory spalania [mbar] 5,00 4,50 4,00 3,50 3,00 2,50 2,00 1,50 1,00 0,50 R20 5 4,5 4 3,5 3 2,5 2 1,5 1 0,5 0, Moc palnika [kw] Dane techniczne Typ Palnika Moc palnika Zużycie oleju kw kg/h R Moc kotła przy ƞ k= 92% kw Tryb pracy Przyłącze elektryczne 10 A 1-stopniowy 1/N/PE ~ 50Hz V Silnik W 180 Czujnik płomienia MZ770 S Automat palnika TF Waga kg 16,5 Natężenie hałasu db(a) 73 Ceny Palnik Palnik dla nagrzewnic powietrza z automatem DKW 972 Licznik oleju 990, , , Dysza olejowa 11,00 Przedłużenie rury palnika o 100 mm 257,00 Kawi-Tech System 16

17 Palniki serii R Wymiary palnika Otwory montażowe Akcesoria Adapter DN80 do zasysaniapowietrza zewnętrznego 91, Licznik godzin czasu pracy 85, Nazwa Numer katalogowy Cena Ilośc sztuk w opakowaniu Zdalne odblokowanie ,00 1 R20 Kawi-Tech System 17

18 Palniki serii R R20-AE R20 - AE Łagodny start Pola pracy Opór komory spalania [mbar] 5,00 4,50 4,00 3,50 3,00 2,50 2,00 1,50 1,00 0,50 R20-AE 5 4,5 4 3,5 3 2,5 2 1,5 1 0,5 0, Moc palnika [kw] Dane techniczne Typ Palnika Moc palnika Zużycie oleju kw kg/h R20-AE Moc kotła przy ƞ k= 92% kw Tryb pracy Przyłącze elektryczne 10 A 1-stopniowy - łagodny start 1/N/PE ~ 50Hz V Silnik W 180 Czujnik płomienia MZ770 S Automat palnika TF Waga kg 17,5 Natężenie hałasu db(a) 73 Ceny Palnik Palnik dla nagrzewnic powietrza z automatem DKW 972 Licznik oleju 1170, , , Dysza olejowa 11,00 Przedłużenie rury palnika o 100 mm 257,00 Kawi-Tech System 18

19 Palniki serii R Wymiary palnika Otwory montażowe Akcesoria Adapter DN80 do zasysaniapowietrza zewnętrznego 91, Licznik godzin czasu pracy 85, Nazwa Numer katalogowy Cena Ilośc sztuk w opakowaniu Zdalne odblokowanie ,00 1 R20 Kawi-Tech System 19

20 Palnik serii R R20-V R20 - V Podgrzewacz oleju Pola pracy Opór komory spalania [mbar] 5,00 4,50 4,00 3,50 3,00 2,50 2,00 1,50 1,00 0,50 R20-V 5 4,5 4 3,5 3 2,5 2 1,5 1 0,5 0, Moc palnika [kw] 0 Dane techniczne Typ Palnika Moc palnika Zużycie oleju kw kg/h R20-V ,5 Moc kotła przy ƞ k= 92% kw Tryb pracy Przyłącze elektryczne 10 A 1-stopniowy 1/N/PE ~ 50Hz V Silnik W 180 Podgrzewacz oleju W Czujnik płomienia MZ770S Automat palnika TF Waga kg 17,8 Natężenie hałasu db(a) 68 Ceny Palnik Palnik dla nagrzewnic powietrza z automatem DKW 972 Licznik oleju 1222, , , Dysza olejowa 11,00 Przedłużenie rury palnika o 100 mm 258,00 Kawi-Tech System 20

21 Palniki serii R Wymiary palnika Otwory montażowe Akcesoria Adapter DN80 do zasysania powietrza zewnętrznego 91, Licznik godzin czasu pracy 85, Nazwa Numer katalogowy Cena Ilośc sztuk w opakowaniu Zdalne odplokowanie ,00 1 R20 Kawi-Tech System 21

22 Palnik serii R R20-ZS-L R20 - ZS Dwustopniowy Pola pracy Opór komory spalania [mbar] 5,00 4,50 4,00 3,50 3,00 2,50 2,00 1,50 1,00 0,50 R20-Z 5 4,5 4 3,5 3 2,5 2 1,5 1 0,5 0, Moc palnika [kw] Dane techniczne Typ Palnika Moc palnika Zużycie oleju kw kg/h R20-ZS-L Moc kotła przy ƞ k= 92% kw Tryb pracy Przyłącze elektryczne 10 A 2-stopniowy 1/N/PE ~ 50Hz V Silnik W 180 Podgrzewacz oleju W - Czujnik płomienia MZ770S Automat palnika TF Waga kg 18,5 Natężenie hałasu db(a) 73 Ceny Palnik Palnik dla nagrzewnic powietrza z automatem DKW 972 Licznik oleju 1420, , , Dysza olejowa 11,00 Przedłużenie rury palnika o 100 mm 258,00 Kawi-Tech System 22

23 Palniki serii R Wymiary palnika Otwory montażowe Akcesoria Adapter DN80 do zasysania powietrza zewnętrznego 91, Licznik godzin czasu pracy 85, Nazwa Numer katalogowy Cena Ilośc sztuk w opakowaniu Zdalne odplokowanie ,00 1 R20 Kawi-Tech System 23

24 Palniki serii R R30-AE R30 - AE Jednostopniowy - łagodny start Pola pracy Opór komory spalania [mbar] 5,00 4,50 4,00 3,50 3,00 2,50 2,00 1,50 1,00 0,50 R30-AE 5 4,5 4 3,5 3 2,5 2 1,5 1 0,5 0, Moc palnika [kw] Dane techniczne Typ Palnika Moc palnika Zużycie oleju kw kg/h R30-AE Moc kotła przy ƞ k= 92% kw Tryb pracy Przyłącze elektryczne 10 A 1-stopniowy - łagodny start 1/N/PE ~ 50Hz V Silnik W 250 Czujnik płomienia MZ770S Automat palnika TF Waga kg 29 Natężenie hałasu db(a) 73 Ceny Palnik Palnik dla nagrzewnic powietrza z automatem DKW 972 Licznik oleju 1427, , , Dysza olejowa 11,00 Przedłużenie rury palnika o 100 mm 345,00 Kawi-Tech System 24

25 Palniki serii R Wymiary palnika Otwory montażowe Akcesoria Adapter do zasysania powietrza zewnętrznego 252, Licznik godzin czasu pracy 85, Nazwa Numer katalogowy Cena Ilośc sztuk w opakowaniu Zdalne odblokowanie ,00 1 R30 Kawi-Tech System 25

26 Palniki serii R R30-Z-L R30 - L Z klapą regulująca dopływ powietrza - Z Dwustopniowy Pola pracy Opór komory spalania [mbar] 5,00 4,50 4,00 3,50 3,00 2,50 2,00 1,50 1,00 0,50 R30-Z 5 4,5 4 3,5 3 2,5 2 1,5 1 0,5 0, Moc palnika [kw] Dane techniczne Typ Palnika Moc palnika Zużycie oleju kw kg/h R30-Z-L Moc kotła przy ƞ k= 92% kw Tryb pracy Przyłącze elektryczne 10 A 2-stopniowy 1/N/PE ~ 50Hz V Silnik W 250 Czujnik płomienia MZ770S Automat palnika TF Waga kg 29 Natężenie hałasu db(a) 73 Ceny Palnik Palnik dla nagrzewnic powietrza z automatem DKW 972 Licznik oleju 1864, , , Dysza olejowa 11,00 Przedłużenie rury palnika o 100 mm 345,00 Kawi-Tech System 26

27 Palniki serii R Wymiary palnika Otwory montażowe Akcesoria Adapter do zasysania powietrza zewnętrznego 252, Licznik godzin czasu pracy 85, Nazwa Numer katalogowy Cena Ilośc sztuk w opakowaniu Zdalne odblokowanie ,00 1 R30 Kawi-Tech System 27

28 Przykład doboru armatury gazowej Przykład doboru armatury gazowej : Wymiar armatury gazowej zależy od mocy palnika gazowego, rodzaju gazu, ciśnienia dynamicznego gazu na zasilaniu. Wykres obrazuje spadek ciśnienia gazu przy przejściu przez armaturę gazową w zależności od mocy palnika. Każdą drogę charakteryzuje odrębna krzywa spadku ciśnienia. Przykład 1: Przykład 2: Moc urządzenia grzewczego Wymagana moc palnika Opór komory spalania Rodzaj gazu Ciśnienie przyłączeniowe gazu 90 kw 99 kw 1 mbar Gaz ziemny 20mbar Moc urządzenia grzewczego Opór komory spalania Rodzaj gazu 90 kw 1 mbar Gaz ziemny Jaka armatura gazowa powinna być dobrana? Jakie ciśnienie przyłączeniowe gazu powinno być przy zastosowaniu armatury gazowej KE15 ½"? Ciśnienie przepływu gazu Oporność kotła 20 mbar 1 mbar 19 mbar Wynik: Z powyższego przykładu wynika że założenia spełnia armatura gazowa KE15 ½" i pozwala na osiągnięcie przez palnik mocy 99 kw. Wynik: Ciśnienie przyłączenieowe gazu Opór komory spalania 15,5 mbar 1,0 mbar 16,5 mbar Z powyższego przykłdu winika że ciśnienie przyłączeniowe gazu powinno wynosić 16,5 mbar. Kawi-Tech System 28

29 Rodzaje gazu ziemnego. 1. gaz ziemny wysokometanowy typu E (dawniej GZ-50): * ciepło spalania - zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 2 lipca 2010r. w sprawie szczegółowych warunków funkcjonowania systemu gazowego - nie mniejsze niż 34,0 MJ/m3 1) ) Taryfa jednakże stanowi, że nie może być mniejsze niż 38,0 MJ/m3, za standardową przyjmując wartość 39,5 MJ/m3 * wartość opałowa - nie mniejsza niż 31,0 MJ/m3 1) * przykładowy skład: - metan (CH4) - około 97,8 % - etan, propan, butan - około 1% - azot (N2) - około 1% - dwutlenek węgla (CO2) i reszta składników - 0,2 % 2. gaz ziemny zaazotowany typu Ls (dawniej GZ-35) * ciepło spalania - zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 2 lipca 2010r. w sprawie szczegółowych warunków funkcjonowania systemu gazowego - nie mniejsze niż 26,0 MJ/m3 1) ) Taryfa jednakże stanowi, że nie może być mniejsze niż 28,8MJ/m3, za standardową przyjmując wartość 27,9 MJ/m3 * wartość opałowa - nie mniejsza niż 24,0 MJ/m3 1) * przykładowy skład: - metan (CH4) - około 71% - etan, propan, butan - około 1% - azot (N2) - około 27% - dwutlenek węgla (CO2) i reszta składników - 1% 3. gaz ziemny zaazotowany typu Lw (dawniej GZ-41,5) * ciepło spalania - zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 2 lipca 2010r. w sprawie szczegółowych warunków funkcjonowania systemu gazowego - nie mniejsze niż 30,0 MJ/m3 1) Taryfa jednakże stanowi, że nie może być mniejsze niż 32,8MJ/m3, za standardową przyjmując wartość 31,0 MJ/m3 * wartość opałowa - nie mniejsza niż 27,0 MJ/m3 1) * przykładowy skład: - metan (CH4) - około 79% - etan, propan, butan - około 1% - azot (N2) - około 19,5% - dwutlenek węgla (CO2) i reszta składników 0,5% Skład gazu może podlegać niewielkim wahaniom w zależności od źródła pochodzenia. Jakość gazu ziemnego dostarczonego do odbiorcy określają przepisy ROZPORZĄDZENIE MINISTRA GOSPODARKI z dnia 2 lipca 2010 r. w sprawie szczegółowych warunków funkcjonowania systemu gazowego oraz Polska Norma (PN- C-04753). * Ciepło spalania gazu jest ilością ciepła wydzieloną przy całkowitym spaleniu 1m3 gazu. Jednostką ciepła spalania gazu jest MJ/m3 gazu w warunkach normalnych tzn. przy ciśnieniu 101,3 kpa i w temperaturze 25oC. ** Wartość opałowa odpowiada ilości ciepła wydzielonego przy spaleniu 1m3 gazu, gdy woda zawarta w produktach spalania występuje w postaci pary (wartość opałowa jest mniejsza od ciepła spalania o wielkość ciepła skraplania pary wodnej). Powyższe dane zaczerpnięto ze strony inertnetowej PGNiG. Kawi-Tech System 29

30 Palniki serii GG GG10/1-N-LN GG10 GG10/1-F-LN -N(-F) Rodzaj gazu: ziemny (płynny) -LN Obniżona emisja tlenków azotu w spalinach Pola pracy Opór komory spalania [mbar] 1,00 0,90 0,80 0,70 0,60 0,50 0,40 0,30 0,20 0,10 GG10/1-LN 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 Pozycja głowicy "zamknięta" Pozycja głowicy "otwarta" 0, Moc palnika [kw] Pole pracy zgodnie z DIN EN 676, wartości dla ciśnienia 1013 mbar i temperatury 15 C. Dane techniczne Typ Palnika GG10/1-LN Moc palnika kw Moc kotła przy ƞ= 92% kw Typ gazu gaz ziemny E: H i,n=10,4[kwh/m³] gaz płynny LPG: H i,n=25,89[kwh/m³] Zużycie gazu m³/h 1,2-5,9 0,6-2,4 Tryb pracy Przyłącze elektryczne 10 A 1-stopniowy 1/N/PE ~ 50Hz V Silnik W 90 Pobór prądu max. A 1,9 Armatura gazowa MBC65 Armatura gazowa MBC120 mbar mbar Waga kg 15 Numer ID produktu Ceny GG10/1-N-LN GG10/1-F-LN CE-0085BG0564 Palnik z armaturą gazową MBC65 ½" MBC120 ¾" 1200, , , , Zawór odcinający TAE ½" DN15 TAE ¾" DN20 W komplecie Kawi-Tech System 30

31 Palniki serii GG Wykres doboru drogi gazowej Wymiary palnika Otwory montażowe Akcesoria GG10 Przedłużenie rury palnika o 100 mm 208,00 Adapter DN50 do zasysania powietrza zewnętrznego 33, Kawi-Tech System 31

32 Palniki serii GG GG10/2-N-LN GG10 GG10/2-F-LN -N(-F) Rodzaj gazu: ziemny (płynny) Pola pracy -LN Obniżona emisja tlenków azotu w spalinach 1,00 GG10/2-LN 1 Opór komory spalania [mbar] 0,90 0,80 0,70 0,60 0,50 0,40 0,30 0,20 0,10 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 Pozycja głowicy "zamknięta" Pozycja głowicy "otwarta" 0, Moc palnika [kw] Pole pracy zgodnie z DIN EN 676, wartości dla ciśnienia 1013 mbar i temperatury 15 C. Dane techniczne Typ Palnika GG10/2-LN Moc palnika kw Moc kotła przy ƞ= 92% kw Typ gazu gaz ziemny E: H i,n=10,4[kwh/m³] gaz płynny LPG: H i,n=25,89[kwh/m³] Zużycie gazu m³/h 2,0-8,9 0,8-3,6 Tryb pracy Przyłącze elektryczne 10 A 1-stopniowy 1/N/PE ~ 50Hz V Silnik W 90 Pobór prądu max. A 1,9 Armatura gazowa MBC65 Armatura gazowa MBC120 mbar mbar Waga kg 15 Numer ID produktu Ceny GG10/2-N-LN CE-0085BG0564 Palnik z armaturą gazową MBC65 ½" MBC120 ¾" 1340, , GG10/2-F-LN Zawór odcinający 1340, TAE ½" DN15 TAE ¾" DN , W komplecie Kawi-Tech System 32

33 Palniki serii GG Wykres doboru drogi gazowej Wymiary palnika Otwory montażowe Akcesoria GG10 Przedłużenie rury palnika o 100 mm 208,00 Adapter DN50 do zasysania powietrza zewnętrznego 33, Kawi-Tech System 33

34 Palniki serii GG GG20/1-Z-L-N-LN GG20/1-Z-L-F-LN GG20/1 GG20/1-M-L-N-LN GG20/1-M-L-F-LN -N(-F) Rodzaj gazu: ziemny (płynny) -Z/-M Dwustopniowy/Modulowany -LN Obniżona emisja tlenków azotu w spalinach Pola pracy 5,00 GG20/1-LN 5 4,50 4,5 Pozycja głowicy "zamknięta" Pozycja głowicy "otwarta" 4,00 4 Opór komory spalania [mbar] 3,50 3,00 2,50 2,00 1,50 1,00 3,5 3 2,5 2 1,5 1 Pole pracy zgodnie z DIN EN 676, wartości dla ciśnienia 1013 mbar i temperatury 15 C. 0,50 0,5 0, Moc palnika [kw] Dane techniczne Typ Palnika GG20/1-LN Moc palnika kw Moc kotła przy ƞ= 92% kw Typ gazu gaz ziemny E: H i,n=10,4[kwh/m³] gaz płynny LPG: H i,n=25,89[kwh/m³] Zużycie gazu m³/h 5,5-16,9 2,1-6,6 Tryb pracy Przyłącze elektryczne 10 A 2-stopniowy lub modulowany 1/N/PE ~ 50Hz V Silnik W 180 Pobór prądu max. A 3,0 Ciśnienie przepływu gazu na zasilaniu mbar Waga kg 31 Numer ID produktu Ceny GG20/1-Z-L-N-LN GG20/1-M-L-N-LN GG20/1-Z-L-F-LN GG20/1-M-L-F-LN Zawór odcinający CE-0085 Palnik z armaturą gazową KEV407 ¾" KEV300 ¾" KEV412 1" 2200, , , , TAE ¾" DN20 TAE 1" DN , , , , W komplecie 2370, , , , Kawi-Tech System 34

35 Palniki serii GG Wykres doboru drogi gazowej Wymiary palnika Droga gazowa Otwory montażowe Akcesoria GG20 Przedłużenie rury palnika o 100 mm 208,00 Kontrola szczelności zamontowana i przetestowana 700, Kawi-Tech System 35

36 Palniki serii GG GG20/2-Z-L-N-LN GG20/2-Z-L-F-LN GG20/2 GG20/2-M-L-N-LN GG20/2-M-L-F-LN -N(-F) Rodzaj gazu: ziemny (płynny) -Z/-M Dwustopniowy/Modulowany -LN Obniżona emisja tlenków azotu w spalinach Pola pracy 5,00 GG20/2-LN 5 Opór komory spalania [mbar] 4,50 4,00 3,50 3,00 2,50 2,00 1,50 1,00 0,50 4,5 4 3,5 3 2,5 2 1,5 1 0,5 Pozycja głowicy "zamknięta" Pozycja głowicy "otwarta" Pole pracy zgodnie z DIN EN 676, wartości dla ciśnienia 1013 mbar i temperatury 15 C. 0, Moc palnika [kw] Dane techniczne Typ Palnika GG20/2-LN Moc palnika kw Moc kotła przy ƞ= 92% kw Typ gazu gaz ziemny E: H i,n=10,4[kwh/m³] gaz płynny LPG: H i,n=25,89[kwh/m³] Zużycie gazu m³/h 6,9-23,3 2,7-9,1 Tryb pracy Przyłącze elektryczne 10 A 2-stopniowy lub modulowany 1/N/PE ~ 50Hz V Silnik W 250 Pobór prądu max. A 3,0 Ciśnienie przepływu gazu na zasilaniu mbar Waga kg 31 Numer ID produktu Ceny GG20/2-Z-L-N-LN GG20/2-M-L-N-LN GG20/2-Z-L-F-LN GG20/2-M-L-F-LN CE-0085 Palnik z armaturą gazową KEV407 1" KEV300 1" KEV412 1" 2350, , , , , , , , Zawór odcinający TAE 1" DN25 W komplecie 2490, , , , Kawi-Tech System 36

37 Palniki serii GG Wykres doboru drogi gazowej Wymiary palnika Droga gazowa Otwory montażowe Akcesoria GG20 Przedłużenie rury palnika o 100 mm 208,00 Kontrola szczelności zamontowana i przetestowana 700, Kawi-Tech System 37

38 Palniki serii RG RG1-Na(Fa) RG1 RG1-Nb(Fb) -N(-F) Rodzaj gazu: ziemny (płynny) Pola pracy 2,00 RG1 2 1,80 1,8 1,60 1,6 Opór komory spalania [mbar] 1,40 1,20 1,00 0,80 0,60 0,40 -Na/-Fa -Nb/-Fb 1,4 1,2 1 0,8 0,6 0,4 0,20 0,2 0, Moc palnika [kw] 0 Pole pracy zgodnie z DIN EN 676, wartości dla ciśnienia na wysokości 200 npm i temperatury pomieszczenia 20 C. Dane techniczne Typ Palnika RG1- Na RG1- Fa RG1- Nb RG1- Fb Moc palnika kw 14,1-40, , , ,7 Moc kotła przy ƞ k= 92% kw Typ gazu gaz ziemny E: H i,n=10,4[kwh/m³] gaz płynny LPG: H i,n=25,8[kwh/m³] gaz ziemny E: H i,n=10,4[kwh/m³] gaz płynny LPG: H i,n=25,8[kwh/m³] Zużycie gazu m³/h 1,6-4,6 0,6-1,6 2,5-6,0 1,0-2,4 Tryb pracy 1-stopniowy Ciśnienie gazu na zasilaniu max. mbar 300* Ciśnienie przepływu gazu na zasilaniu mbar * Pobór prąd max. A 1,9 Przyłącze elektryczne 10 A 1/N/PE ~ 50Hz V Silnik W 90 Automat palnika DMG 970 Waga kg 14 Natężenie hałasu db(a) 59 Numer ID produktu RG1 CE-0085AP 0362 Ceny RG1-Na Armatura gazowa KE10 ½ 1200, RG1-Fa Armatura gazowa KE10 ½ 1200, RG1-Na Armatura gazowa KE15 ½ 1250, RG1-Fa Armatura gazowa KE15 ½ 1250, RG1-Nb Armatura gazowa KE10 ½ 1200, RG1-Fb Armatura gazowa KE10 ½ 1200, RG1-Nb Armatura gazowa KE15 ½ * - z armaturą gazową KE10 ½ 70 mbar max. 1250, RG1-Fb Armatura gazowa KE15 ½ 1250, Kawi-Tech System 38

39 Palniki serii RG Wykres doboru drogi gazowej Wymiary palnika Droga gazowa Otwory montażowe Akcesoria Kontrola szczelności zamontowana i przetestowana 762, Przedłużenie rury palnika o 100 mm 238,00 Adapter DN50 do zasysania powietrza zewnętrznego 67, Licznik godzin czasu pracy 88, RG1 Kawi-Tech System 39

40 Palniki serii RG RG20-N RG20 RG20-F -N(-F) Rodzaj gazu: ziemny (płynny) Pola pracy 5,00 4,50 4,00 RG20 5 4,5 4 Opór komory spalania [mbar] 3,50 3,00 2,50 2,00 1,50 1,00 0,50 3,5 3 2,5 2 1,5 1 0,5 0, Moc palnika [kw] 0 Pole pracy zgodnie z DIN EN 676, wartości dla ciśnienia na wysokości 200 npm i temperatury pomieszczenia 20 C. Dane techniczne Typ Palnika RG20-N(-F) Moc palnika kw * Moc kotła przy ƞ k= 92% kw * Typ gazu Tryb pracy gaz ziemny E / gaz płynny LPG 1-stopniowy Ciśnienie gazu na zasilaniu max. mbar 300* Ciśnienie przepływu gazu na zasilaniu mbar * Pobór prąd max. A 2,6 Przyłącze elektryczne 10 A 1/N/PE ~ 50Hz V Silnik W 180 Waga kg 26 Natężenie hałasu db(a) 72 Numer ID produktu CE-0085AP 0364 Ceny RG20-N Armatura gazowa KE10 ½* 1542, RG20-F Armatura gazowa KE10 ½* 1542, RG20-N Armatura gazowa KE15 ½ 1405, RG20-F Armatura gazowa KE15 ½ 1405, RG20-N Armatura gazowa KE20 ¾ 1550, *- z armaturą gazową KE10 ½ 70 kw max., 70 mbar max. RG20-F Armatura gazowa KE20 ¾ 1550, Kawi-Tech System 40

41 Palnik serii RG Wykres doboru drogi gazowej Wymiary palnika Droga gazowa Otwory montażowe Akcesoria RG20 Kontrola szczelności zamontowana i przetestowana 762, Przedłużenie rury palnika o 100 mm 312,00 Adapter DN80 do zasysania powietrza zewnętrznego 91, Licznik godzin czasu pracy 85, Kawi-Tech System 41

42 Palniki serii RG RG20-Z-L-N RG20 RG20-M-L-N -Z(-M) Dwustopniowy (modulowany) RG-20-Z-L-F -N(-F) Rodzaj gazu: ziemny (płynny) Pola pracy Opór komory spalania [mbar] 5,00 4,50 4,00 3,50 3,00 2,50 2,00 1,50 1,00 0,50 0,00 RG Moc palnika [kw] 5 4,5 4 3,5 3 2,5 2 1,5 1 0,5 0 Pole pracy zgodnie z DIN EN 676, wartości dla ciśnienia na wysokości 200 npm i temperatury pomieszczenia 20 C. Dane techniczne Typ Palnika RG20-Z-L-N(-F) RG20-M-L-N Moc palnika kw * Moc kotła przy ƞ k= 92% kw * Typ gazu gaz ziemny E / gaz płynny LPG Tryb pracy 2-stopniowy modulowany Ciśnienie gazu na zasilaniu max. mbar 300 Ciśnienie przepływu gazu na zasilaniu mbar Pobór prąd max. A 2,6 Przyłącze elektryczne 10 A 1/N/PE ~ 50Hz V Silnik W 180 Waga kg 29 Natężenie hałasu db(a) 72 Numer ID produktu CE-0085AP 0364 Ceny RG20-Z-L-N Armatura gazowa KEV15 ½ RG20-Z-L-N Armatura gazowa KEV20 ¾ 1700, , RG20-Z-L-F Armatura gazowa KEV15 ½ RG20-Z-L-F Armatura gazowa KEV20 ¾ RG20-M-L-N Armatura gazowa KEV15 ½ RG20-M-L-N Armatura gazowa KEV20 ¾ 1700, , , , Kawi-Tech System 42

43 Palnik serii RG Wykres doboru drogi gazowej Wymiary palnika Droga gazowa Otwory montażowe Akcesoria RG20 Kontrola szczelności zamontowana i przetestowana 762, Przedłużenie rury palnika o 100 mm 312,00 Adapter DN80 do zasysania powietrza zewnętrznego 91, Licznik godzin czasu pracy 85, Kawi-Tech System 43

44 Palniki serii RG RG30-N RG30 RG30-F -N(-F) Rodzaj gazu: ziemny (płynny) Pola pracy Opór komory spalania [mbar] 5,00 4,50 4,00 3,50 3,00 2,50 2,00 1,50 1,00 0,50 0,00 RG Moc palnika [kw] 5 4,5 4 3,5 3 2,5 2 1,5 1 0,5 0 Pole pracy zgodnie z DIN EN 676, wartości dla ciśnienia na wysokości 200 npm i temperatury pomieszczenia 20 C. Dane techniczne Typ Palnika RG30-N(-F) Moc palnika kw Moc kotła przy ƞ k= 92% kw Typ gazu Tryb pracy gaz ziemny E(dawniej GZ-50) / gaz płynny LPG 1-stopniowy Ciśnienie gazu na zasilaniu max. mbar 300 Ciśnienie przepływu gazu na zasilaniu mbar 100 Pobór prąd max. A 3,6 Przyłącze elektryczne 10 A 1/N/PE ~ 50Hz V Silnik W 250 Waga kg 38 Natężenie hałasu db(a) 75 Numer ID produktu CE-0085AP 0365 Ceny RG30-N Armatura gazowa KE20 ¾" RG30-N Armatura gazowa KE25 1" RG30-N Armatura gazowa KE30 1½" 1923, , , RG30-F Armatura gazowa KE20 ¾" RG30-F Armatura gazowa KE25 1" RG30-F Armatura gazowa KE30 1½" 1923, , , Kawi-Tech System 44

45 Palnik serii RG Wykres doboru drogi gazowej Wymiary palnika Droga gazowa Otwory montażowe Akcesoria RG30 Kontrola szczelności zamontowana i przetestowana 762, Przedłużenie rury palnika o 100 mm 399,00 Adapter DN100 do zasysania powietrza zewnętrznego 252, Licznik godzin czasu pracy 85, Kawi-Tech System 45

46 Palniki serii RG RG30-Z-L-N RG30-Z-L-F RG30 RG30-M-L-N -Z(-M) Dwustopniowy (modulowany) -L Z klapą zamykającą dopływ powietrza -N(-F) Rodzaj gazu: ziemny (płynny) Pola pracy 5,00 RG30 5 4,50 4,5 4,00 4 Opór komory spalania [mbar] 3,50 3,00 2,50 2,00 1,50 1,00 3,5 3 2,5 2 1,5 1 0,50 0, ,5 0 Pole pracy zgodnie z DIN EN 676, wartości dla ciśnienia na wysokości 200 npm i temperatury pomieszczenia 20 C. Moc palnika [kw] Dane techniczne Typ Palnika RG30-Z-L-N(-F) RG30-M-L-N Moc palnika kw Moc kotła przy ƞ k= 92% kw Typ gazu gaz ziemny E / gaz płynny LPG Tryb pracy 2-stopniowy modulowany Ciśnienie gazu na zasilaniu max. mbar 300 Ciśnienie przepływu gazu na zasilaniu mbar 100 Pobór prąd max. A 3,6 Przyłącze elektryczne 10 A 1/N/PE ~ 50Hz V Silnik W 250 Waga kg 40 Natężenie hałasu db(a) 75 Numer ID produktu CE-0085AP 0365 Ceny RG30-Z-L-N Armatura gazowa KEV20 ¾" RG30-Z-L-N Armatura gazowa KEV25 1" RG30-Z-L-N Armatura gazowa KEV30 1½" 2225, , , RG30-Z-L-F Armatura gazowa KEV20 ¾" RG30-Z-L-F Armatura gazowa KEV25 1" RG30-Z-L-F Armatura gazowa KEV30 1½" RG30-M-L-N Armatura gazowa KEV20 ¾" RG30-M-L-N Armatura gazowa KEV25 1" RG30-M-L-N Armatura gazowa KEV30 1½" 2225, , , , , , Kawi-Tech System 46

47 Palnik serii RG Wykres doboru drogi gazowej Wymiary palnika Droga gazowa Otwory montażowe Akcesoria RG30 Kontrola szczelności zamontowana i przetestowana 762, Przedłużenie rury palnika o 100 mm 399,00 Adapter DN100 do zasysania powietrza zewnętrznego 252, Licznik godzin czasu pracy 85, Kawi-Tech System 47

48 PRODUCENT: Enertech GmbH Brenner und Heizsysteme Adjutantenkamp 18 D Hemer GŁÓWNY DYSTRYBUTOR Kawi-Tech System Andrzej Kołodziejczyk ul. Towarowa Gliwice Telefon 02372/965-0 Telefax 02372/ Internet: tel/fax: Internet: http// ODDZIAŁY REGIONALNE KOSZALIN Zenon Kazimirec WARSZAWA Tomasz Grabiak POZNAŃ Artur Nyczka GLIWICE Edmund Drożdżyński RZESZÓW Mirosław Zieliński WAŁBRZYCH Zbigniew Szulc Opracowano i wydano za zgodą Enertech GmbH Division GIERSCH Copyright 2013: Kawi-Tech System Andrzej Kołodziejczyk; Gliwice, ul. Towarowa 11 Kawi-Tech System 48
