1 INSTRUKCJE I ZALECENIA DOTYCZĄCE EKSPLOATACJI, INSTALACJI ORAZ KONSERWACJI GAZOWYCH PŁYT KUCHENNYCH DO ZABUDOWY Z DOTYKOWYM PANELEM STEROWANIA Szanowny Kliencie, dokonał/a Pan/Pani zakupu naszego produktu, za co serdecznie dziękujemy. Jesteśmy pewni, iż to nowe, nowoczesne, funkcjonalne i praktyczne urządzenie, wykonane z materiałów najwyższej jakości, w pełni zadowoli Pana/Pani wymagania. Eksploatacja urządzenia nie sprawia trudności, jednak przed jego pierwszym uruchomieniem, w celu uzyskania najlepszych rezultatów, należy uważnie przeczytać niniejszą instrukcję. Instrukcja obsługi dotyczy eksploatacji wyłącznie w krajach, których symbole identyfikacyjne są umieszczone na okładce instrukcji oraz na tabliczce znamionowej urządzenia. Producent nie ponosi odpowiedzialności za ewentualne uszkodzenie mienia lub obrażenia osób, spowodowane nieprawidłową instalacją lub nieprawidłową eksploatacji urządzenia. WZÓR: GKE M - GKE M Producent nie odpowiada za ewentualne nieścisłości spowodowane błędami drukarskimi lub podczas przepisywania, jakie mogą się pojawić w niniejszej instrukcji. Również rysunki mają charakter wyłącznie przykładowy. Zastrzega sobie jednakże prawo do wprowadzania modyfikacji, które uzna za niezbędne lub przydatne, również dla wygody użytkownika, bez zmieniania podstawowych funkcji urządzenia, jak również bez zmiany poziomu bezpieczeństwa. COD G1KUPNA2 (04065PL)

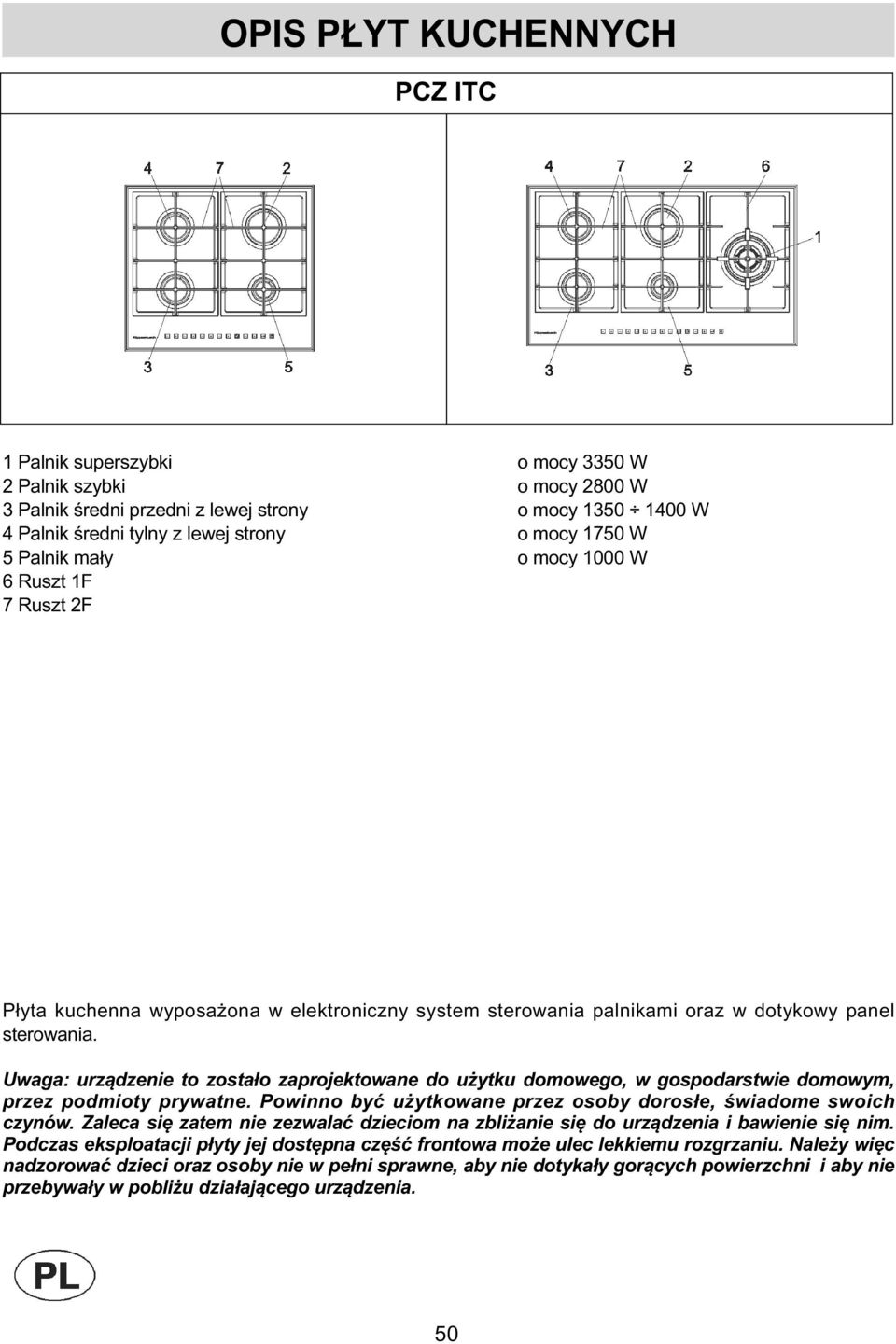

2 OPIS PŁYT KUCHENNYCH PCZ ITC 1 Palnik superszybki o mocy 3350 W 2 Palnik szybki o mocy 2800 W 3 Palnik średni przedni z lewej strony o mocy W 4 Palnik średni tylny z lewej strony o mocy 1750 W 5 Palnik mały o mocy 1000 W 6 Ruszt 1F 7 Ruszt 2F Płyta kuchenna wyposażona w elektroniczny system sterowania palnikami oraz w dotykowy panel sterowania. Uwaga: urządzenie to zostało zaprojektowane do użytku domowego, w gospodarstwie domowym, przez podmioty prywatne. Powinno być użytkowane przez osoby dorosłe, świadome swoich czynów. Zaleca się zatem nie zezwalać dzieciom na zbliżanie się do urządzenia i bawienie się nim. Podczas eksploatacji płyty jej dostępna część frontowa może ulec lekkiemu rozgrzaniu. Należy więc nadzorować dzieci oraz osoby nie w pełni sprawne, aby nie dotykały gorących powierzchni i aby nie przebywały w pobliżu działającego urządzenia. 50

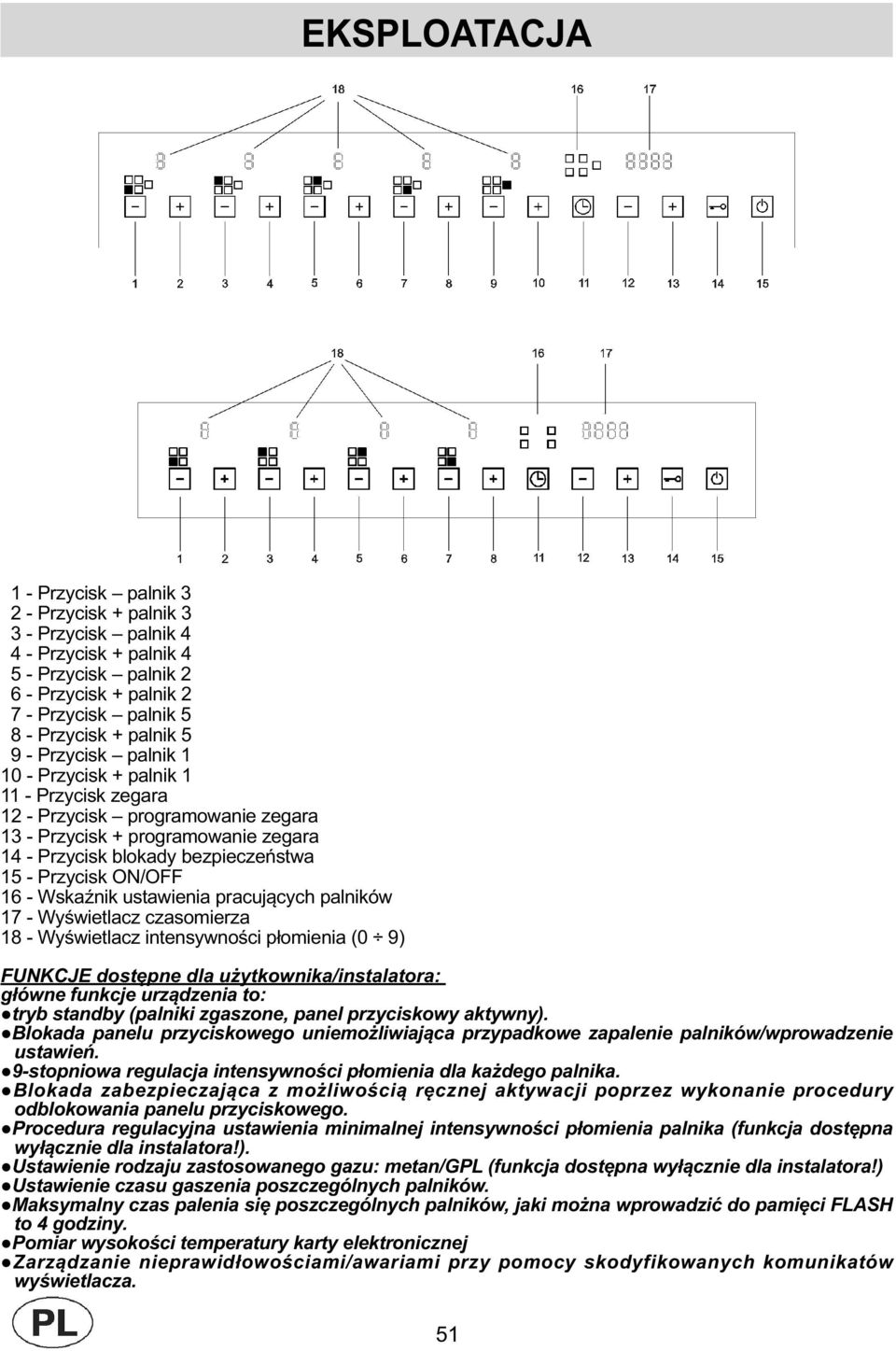

3 EKSPLOATACJA 1 - Przycisk palnik Przycisk + palnik Przycisk palnik Przycisk + palnik Przycisk palnik Przycisk + palnik Przycisk palnik Przycisk + palnik Przycisk palnik Przycisk + palnik Przycisk zegara 12 - Przycisk programowanie zegara 13 - Przycisk + programowanie zegara 14 - Przycisk blokady bezpieczeństwa 15 - Przycisk ON/OFF 16 - Wskaźnik ustawienia pracujących palników 17 - Wyświetlacz czasomierza 18 - Wyświetlacz intensywności płomienia (0 9) FUNKCJE dostępne dla użytkownika/instalatora: główne funkcje urządzenia to: tryb standby (palniki zgaszone, panel przyciskowy aktywny). Blokada panelu przyciskowego uniemożliwiająca przypadkowe zapalenie palników/wprowadzenie ustawień. 9-stopniowa regulacja intensywności płomienia dla każdego palnika. Blokada zabezpieczająca z możliwością ręcznej aktywacji poprzez wykonanie procedury odblokowania panelu przyciskowego. Procedura regulacyjna ustawienia minimalnej intensywności płomienia palnika (funkcja dostępna wyłącznie dla instalatora!). Ustawienie rodzaju zastosowanego gazu: metan/gpl (funkcja dostępna wyłącznie dla instalatora!) Ustawienie czasu gaszenia poszczególnych palników. Maksymalny czas palenia się poszczególnych palników, jaki można wprowadzić do pamięci FLASH to 4 godziny. Pomiar wysokości temperatury karty elektronicznej Zarządzanie nieprawidłowościami/awariami przy pomocy skodyfikowanych komunikatów wyświetlacza. 51

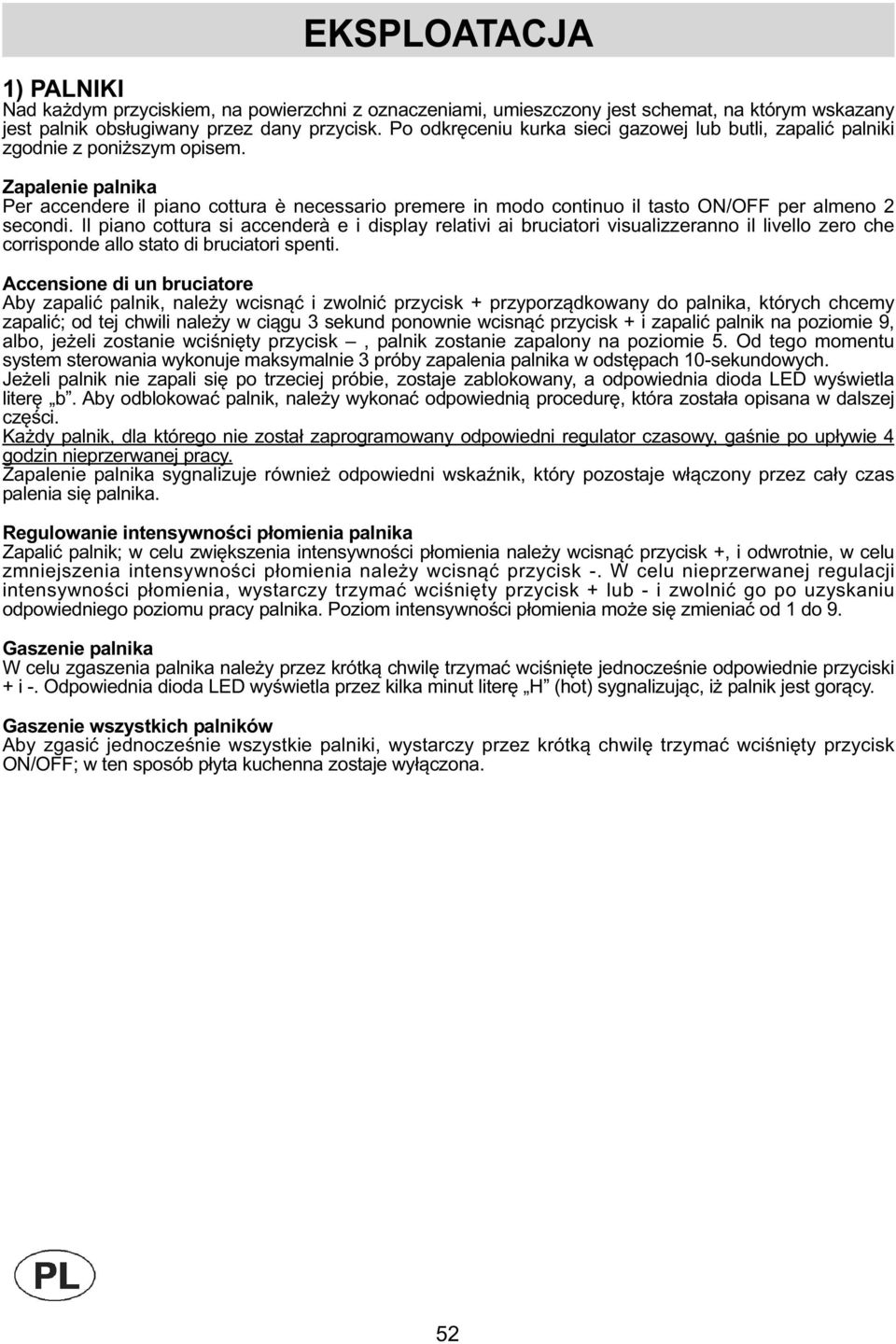

4 EKSPLOATACJA 1) PALNIKI Nad każdym przyciskiem, na powierzchni z oznaczeniami, umieszczony jest schemat, na którym wskazany jest palnik obsługiwany przez dany przycisk. Po odkręceniu kurka sieci gazowej lub butli, zapalić palniki zgodnie z poniższym opisem. Zapalenie palnika Per accendere il piano cottura è necessario premere in modo continuo il tasto ON/OFF per almeno 2 secondi. Il piano cottura si accenderà e i display relativi ai bruciatori visualizzeranno il livello zero che corrisponde allo stato di bruciatori spenti. Accensione di un bruciatore Aby zapalić palnik, należy wcisnąć i zwolnić przycisk + przyporządkowany do palnika, których chcemy zapalić; od tej chwili należy w ciągu 3 sekund ponownie wcisnąć przycisk + i zapalić palnik na poziomie 9, albo, jeżeli zostanie wciśnięty przycisk, palnik zostanie zapalony na poziomie 5. Od tego momentu system sterowania wykonuje maksymalnie 3 próby zapalenia palnika w odstępach 10-sekundowych. Jeżeli palnik nie zapali się po trzeciej próbie, zostaje zablokowany, a odpowiednia dioda LED wyświetla literę b. Aby odblokować palnik, należy wykonać odpowiednią procedurę, która została opisana w dalszej części. Każdy palnik, dla którego nie został zaprogramowany odpowiedni regulator czasowy, gaśnie po upływie 4 godzin nieprzerwanej pracy. Zapalenie palnika sygnalizuje również odpowiedni wskaźnik, który pozostaje włączony przez cały czas palenia się palnika. Regulowanie intensywności płomienia palnika Zapalić palnik; w celu zwiększenia intensywności płomienia należy wcisnąć przycisk +, i odwrotnie, w celu zmniejszenia intensywności płomienia należy wcisnąć przycisk -. W celu nieprzerwanej regulacji intensywności płomienia, wystarczy trzymać wciśnięty przycisk + lub - i zwolnić go po uzyskaniu odpowiedniego poziomu pracy palnika. Poziom intensywności płomienia może się zmieniać od 1 do 9. Gaszenie palnika W celu zgaszenia palnika należy przez krótką chwilę trzymać wciśnięte jednocześnie odpowiednie przyciski + i -. Odpowiednia dioda LED wyświetla przez kilka minut literę H (hot) sygnalizując, iż palnik jest gorący. Gaszenie wszystkich palników Aby zgasić jednocześnie wszystkie palniki, wystarczy przez krótką chwilę trzymać wciśnięty przycisk ON/OFF; w ten sposób płyta kuchenna zostaje wyłączona. 52

5 EKSPLOATACJA Programowanie czasu gaszenia palnika Istnieje możliwość ustawienia, niezależnie dla każdego palnika, czasu, po upływie którego palnik automatycznie się wyłącza. Aby przejść do programowania regulatora czasowego palnika, należy wcisnąć przycisk Zegara (11). W tej części panelu sterowania, w której rozmieszczenie palników jest przedstawione przy pomocy diod LED, wskaźnik palnika 3 zaświeci się sygnalizując, iż do programowania jest aktualnie wybrany właśnie palnik 3. Przy pomocy przycisków 12 i 13 (przyciski - i + programowania zegara) można wybrać palnik, dla którego chcemy zaprogramować regulator czasowy. Wybrany palnik zostaje wyróżniony miganiem odpowiedniego wskaźnika. Wyświetlacz czasomierza pokazuje 0.00 sygnalizując, iż czasomierz wybranego palnika nie jest włączony. Aby ustawić czas, po upływie którego wybrany palnik ma się wyłączyć, należy ponownie wcisnąć przycisk Zegara (11); wyświetlacz czasomierza powinien wskazywać Cyfra migająca po lewej stronie kropki wskazuje godziny, ta po prawej - minuty. Wciskając przyciski 12 i 13 (- i + programowania zegara) można wydłużać lub skracać czas działania od 0 do 9 godzin. Trzymanie wciśniętych przycisków 12 i 13 (- i + programowania zegara) powoduje nieprzerwaną zmianę czasu pracy palnika. Aby ustawić czas trwania w minutach, ponownie wcisnąć przycisk Zegara (11). Cyfry po prawej stronie kropki rozdzielającej zaczynają migać. Aby ustawić czas w minutach, należy postępować w taki sam sposób, jak w przypadku ustawiania godzin. Podczas programowania czasu w każdej chwili można wyzerować ustawiony czas wciskając jednocześnie przyciski 12 i 13 (- i + programowania zegara). Czas o wartości zerowej wyłącza regulator czasowy danego palnika. Aby zatwierdzić czas pokazywany na wyświetlaczu, należy wcisnąć przycisk Zegara (11). Od tego momentu migają tylko sygnalizatory palników, których regulatory czasowe zostały włączone. Wciskając przycisk Zegara (11) można ponownie uruchomić tryb programowania regulatora czasowego w celu wyświetlenia czas pozostającego do zgaszenia palnika lub w celu wprowadzenia zmian do aktualnych ustawień. Jeżeli podczas programowania przez ponad 10 sekund nie zostanie wciśnięty żaden przycisk, procedura ustawiania zostaje automatycznie przerwana i włącza się wyświetlanie główne. Ewentualne zmiany wprowadzone podczas ustawiania danych dla wybranego palnika nie zostają usunięte, a regulator czasowy pozostaje włączony. Regulator czasowy można programować zarówno przy palniku zapalonym, jak i zgaszonym, a odliczanie czasu rozpocznie się natychmiast po potwierdzeniu ustawionego czasu. Po upływie ustawionego czasu palnik gaśnie, a jednocześnie przez 30 sekund słyszalna jest sekwencja impulsów dźwiękowych (sygnalizację akustyczną można wyłączyć wciskając przycisk Zegara (11). Zgaszenie palnika przez użytkownika powoduje wyłączenie danego regulatora czasowego. Regulacja zegara Jeżeli nastąpi przerwa w zasilaniu, należy ponownie ustawić godzinę pokazywaną przez wewnętrzny zegar płyty kuchennej. W celu wyregulowania zegara należy wcisnąć jednocześnie przyciski 14 i 11 i trzymać wciśnięte przez co najmniej 3 sekundy. Cyfra migająca po lewej stronie kropki wskazuje godziny, ta po prawej - minuty. Wciskając przyciski 12 lub 13 można wydłużać lub skracać czas, natomiast trzymając wciśnięte przyciski 12 lub 13 zmiana czasu następuje w sposób nieprzerwany. Aby ustawić czas w minutach, należy ponownie wcisnąć przycisk Zegara (11). Cyfry na prawo od kropki rozdzielającej zaczynają migać; następnie, w celu ustawienia czasu w minutach, należy postępować w taki sam sposób, jak w przypadku ustawiania godzin. Wciśnięcie przycisku Zegara (11) powoduje wprowadzenie do pamięci ustawionej godziny. Odblokowanie palnika Jeżeli palniki są zablokowane, ich wyświetlacz pokazuje znak b. Można je odblokować wciskając razem przyciski 1 i 14, i trzymając je wciśnięte przez co najmniej 2 sek. Po odblokowaniu palniki zostają ustawione na poziomie 0 i są gotowe na ponowne włączenie. UWAGA: jeżeli procedura odblokowania zostanie powtórzona 5-krotnie w ciągu 15 minut, urządzenie wyświetla komunikat FLT06 i przez 15 minut nie przyjmuje poleceń odblokowania. Blokada panelu przyciskowego Panel przyciskowy blokuje się wciskając przycisk 14 i trzymając go wciśnięty przez co najmniej 2 sekundy. Wszystkie poziomy pracy palników zostają utrzymane na aktualnym poziomie. Urządzenie informuje o zablokowaniu panelu przyciskowego poprzez zaświecenie na wyświetlaczu poziomu intensywności płomieni poszczególnych palników kropek oznaczających punkty dziesiętne. Jeżeli panel przyciskowy jest zablokowany, nie ma możliwości zmieniania poziomu intensywności płomienia palników ani ustawień regulatora czasowego, ale w każdym przypadku istnieje możliwość wyłączenia płyty poprzez wciśnięcie przycisku ON/OFF (wyłączenie bezpieczeństwa). Nie można odblokować zablokowanego palnika, jeżeli równocześnie zablokowany jest panel przyciskowy. Dlatego przed odblokowaniem palników należy najpierw odblokować panel przyciskowy. Odblokowanie panelu przyciskowego Panel przyciskowy odblokowuje się wciskając przyciski 14 i przycisk 2 przez co najmniej 2 sek. Urządzenie informuje o odblokowaniu panelu poprzez zgaszenie kropek na wyświetlaczu poziomu intensywności płomienia. 53

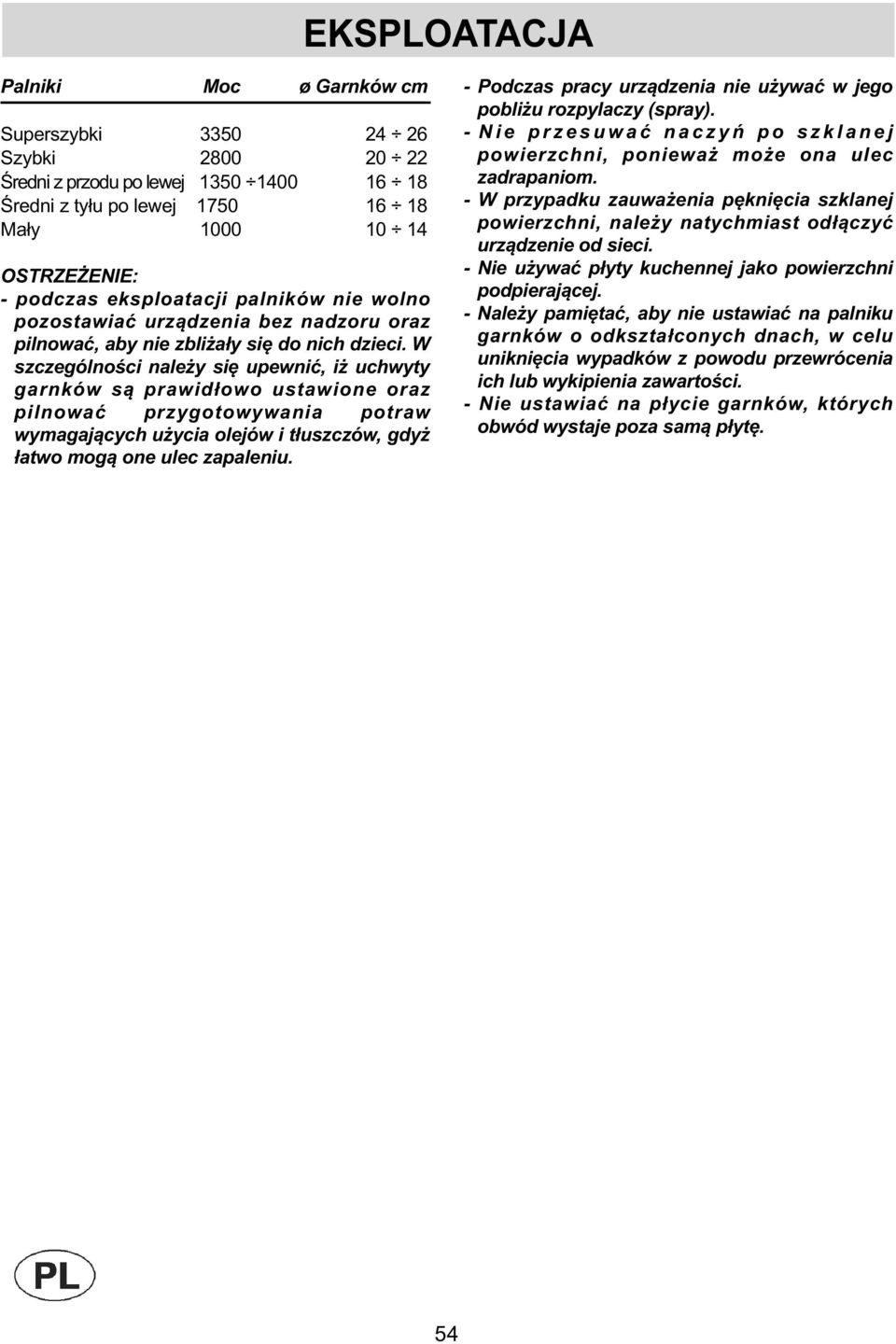

6 EKSPLOATACJA Palniki Moc ø Garnków cm Superszybki Szybki Średni z przodu po lewej Średni z tyłu po lewej Mały OSTRZEŻENIE: - podczas eksploatacji palników nie wolno pozostawiać urządzenia bez nadzoru oraz pilnować, aby nie zbliżały się do nich dzieci. W szczególności należy się upewnić, iż uchwyty garnków są prawidłowo ustawione oraz pilnować przygotowywania potraw wymagających użycia olejów i tłuszczów, gdyż łatwo mogą one ulec zapaleniu. - Podczas pracy urządzenia nie używać w jego pobliżu rozpylaczy (spray). - N i e p r z e s u w a ć n a c z y ń p o s z k l a n e j powierzchni, ponieważ może ona ulec zadrapaniom. - W przypadku zauważenia pęknięcia szklanej powierzchni, należy natychmiast odłączyć urządzenie od sieci. - Nie używać płyty kuchennej jako powierzchni podpierającej. - Należy pamiętać, aby nie ustawiać na palniku garnków o odkształconych dnach, w celu uniknięcia wypadków z powodu przewrócenia ich lub wykipienia zawartości. - Nie ustawiać na płycie garnków, których obwód wystaje poza samą płytę. 54

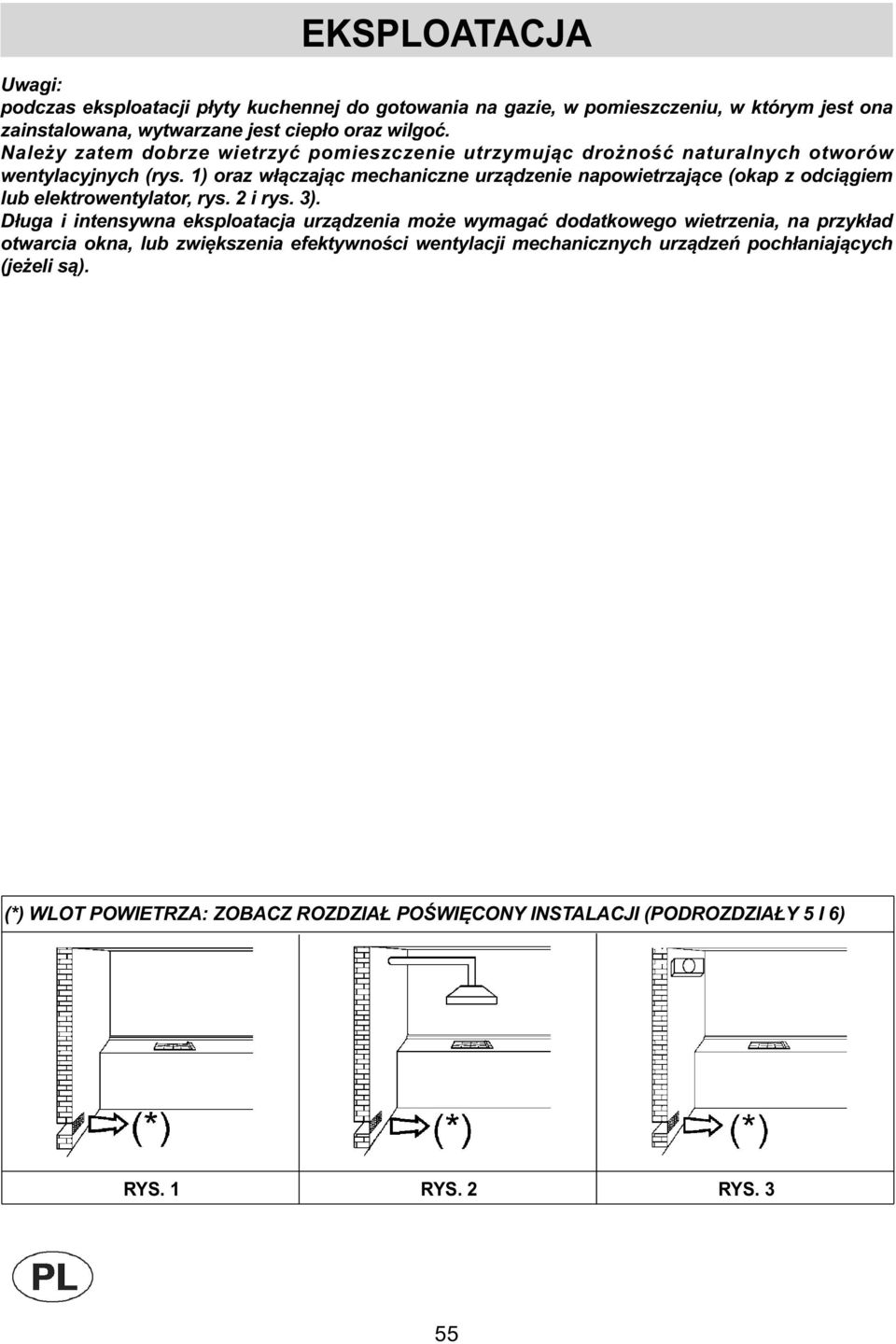

7 EKSPLOATACJA Uwagi: podczas eksploatacji płyty kuchennej do gotowania na gazie, w pomieszczeniu, w którym jest ona zainstalowana, wytwarzane jest ciepło oraz wilgoć. Należy zatem dobrze wietrzyć pomieszczenie utrzymując drożność naturalnych otworów wentylacyjnych (rys. 1) oraz włączając mechaniczne urządzenie napowietrzające (okap z odciągiem lub elektrowentylator, rys. 2 i rys. 3). Długa i intensywna eksploatacja urządzenia może wymagać dodatkowego wietrzenia, na przykład otwarcia okna, lub zwiększenia efektywności wentylacji mechanicznych urządzeń pochłaniających (jeżeli są). (*) WLOT POWIETRZA: ZOBACZ ROZDZIAŁ POŚWIĘCONY INSTALACJI (PODROZDZIAŁY 5 I 6) RYS. 1 RYS. 2 RYS. 3 55

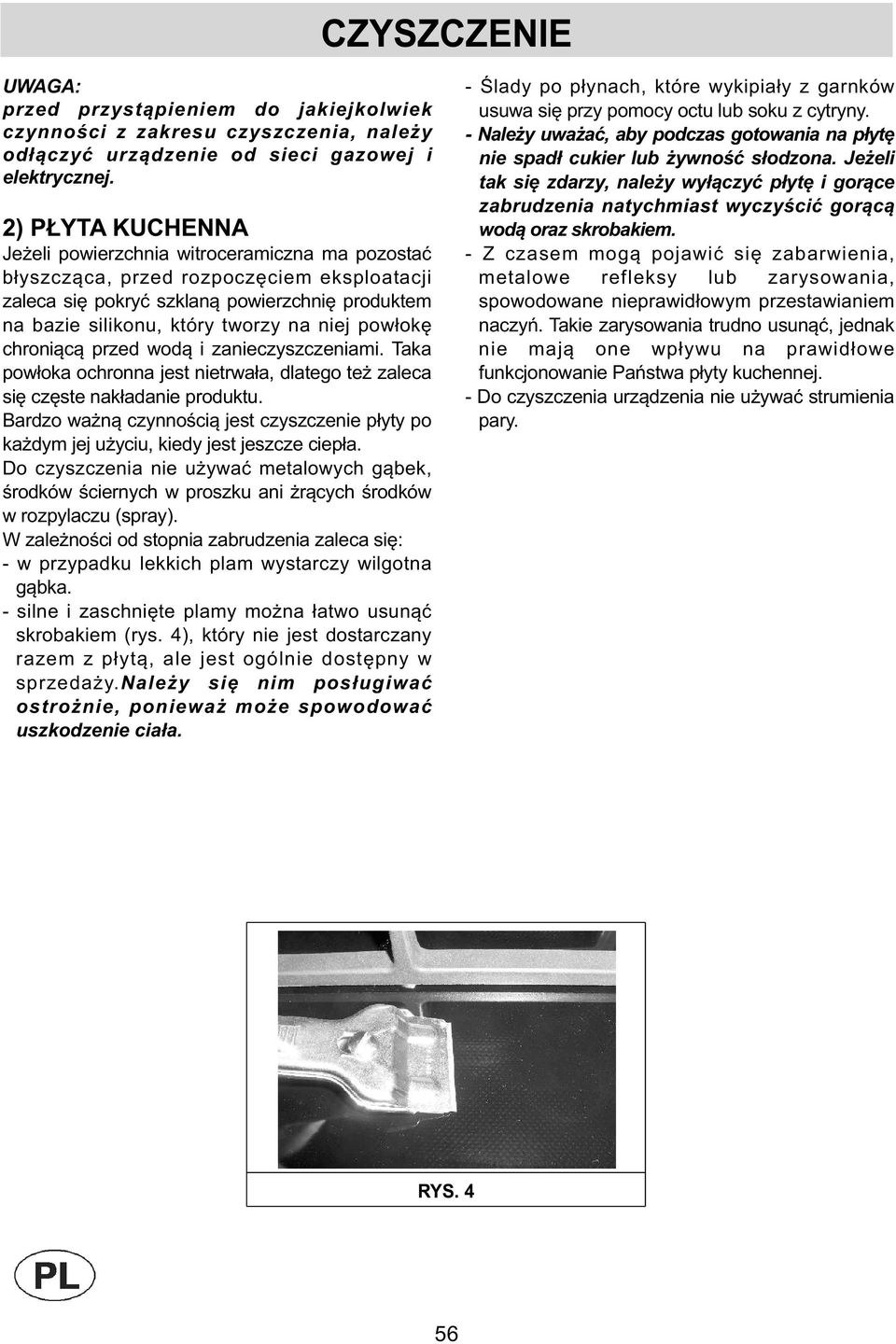

8 CZYSZCZENIE UWAGA: przed przystąpieniem do jakiejkolwiek czynności z zakresu czyszczenia, należy odłączyć urządzenie od sieci gazowej i elektrycznej. 2) PŁYTA KUCHENNA Jeżeli powierzchnia witroceramiczna ma pozostać błyszcząca, przed rozpoczęciem eksploatacji zaleca się pokryć szklaną powierzchnię produktem na bazie silikonu, który tworzy na niej powłokę chroniącą przed wodą i zanieczyszczeniami. Taka powłoka ochronna jest nietrwała, dlatego też zaleca się częste nakładanie produktu. Bardzo ważną czynnością jest czyszczenie płyty po każdym jej użyciu, kiedy jest jeszcze ciepła. Do czyszczenia nie używać metalowych gąbek, środków ściernych w proszku ani żrących środków w rozpylaczu (spray). W zależności od stopnia zabrudzenia zaleca się: - w przypadku lekkich plam wystarczy wilgotna gąbka. - silne i zaschnięte plamy można łatwo usunąć skrobakiem (rys. 4), który nie jest dostarczany razem z płytą, ale jest ogólnie dostępny w sprzedaży.należy się nim posługiwać ostrożnie, ponieważ może spowodować uszkodzenie ciała. - Ślady po płynach, które wykipiały z garnków usuwa się przy pomocy octu lub soku z cytryny. - Należy uważać, aby podczas gotowania na płytę nie spadł cukier lub żywność słodzona. Jeżeli tak się zdarzy, należy wyłączyć płytę i gorące zabrudzenia natychmiast wyczyścić gorącą wodą oraz skrobakiem. - Z czasem mogą pojawić się zabarwienia, metalowe refleksy lub zarysowania, spowodowane nieprawidłowym przestawianiem naczyń. Takie zarysowania trudno usunąć, jednak nie mają one wpływu na prawidłowe funkcjonowanie Państwa płyty kuchennej. - Do czyszczenia urządzenia nie używać strumienia pary. RYS. 4 56

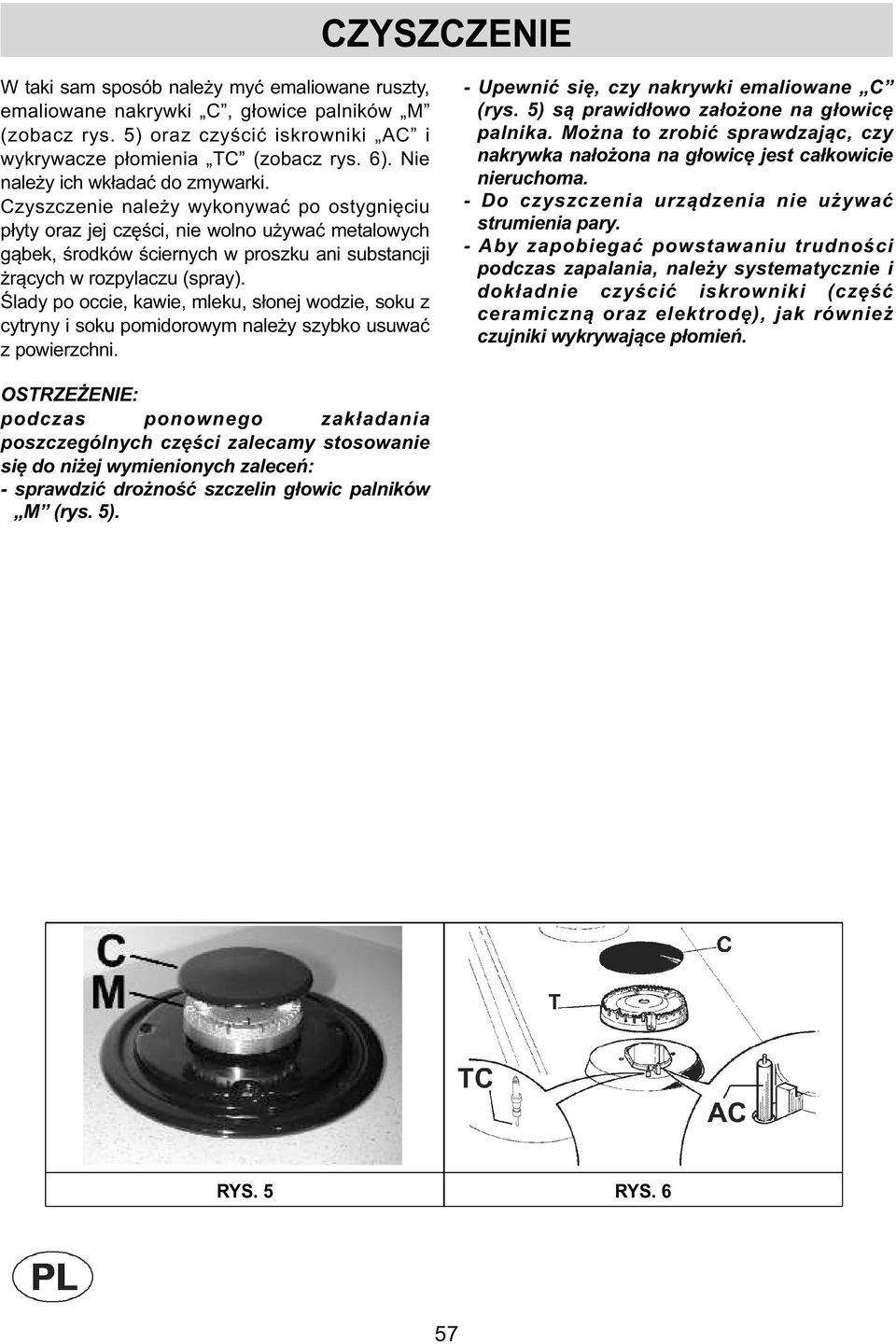

9 CZYSZCZENIE W taki sam sposób należy myć emaliowane ruszty, emaliowane nakrywki C, głowice palników M (zobacz rys. 5) oraz czyścić iskrowniki AC i wykrywacze płomienia TC (zobacz rys. 6). Nie należy ich wkładać do zmywarki. Czyszczenie należy wykonywać po ostygnięciu płyty oraz jej części, nie wolno używać metalowych gąbek, środków ściernych w proszku ani substancji żrących w rozpylaczu (spray). Ślady po occie, kawie, mleku, słonej wodzie, soku z cytryny i soku pomidorowym należy szybko usuwać z powierzchni. - Upewnić się, czy nakrywki emaliowane C (rys. 5) są prawidłowo założone na głowicę palnika. Można to zrobić sprawdzając, czy nakrywka nałożona na głowicę jest całkowicie nieruchoma. - Do czyszczenia urządzenia nie używać strumienia pary. - Aby zapobiegać powstawaniu trudności podczas zapalania, należy systematycznie i dokładnie czyścić iskrowniki (część ceramiczną oraz elektrodę), jak również czujniki wykrywające płomień. OSTRZEŻENIE: podczas ponownego zakładania poszczególnych części zalecamy stosowanie się do niżej wymienionych zaleceń: - sprawdzić drożność szczelin głowic palników M (rys. 5). RYS. 5 RYS. 6 57

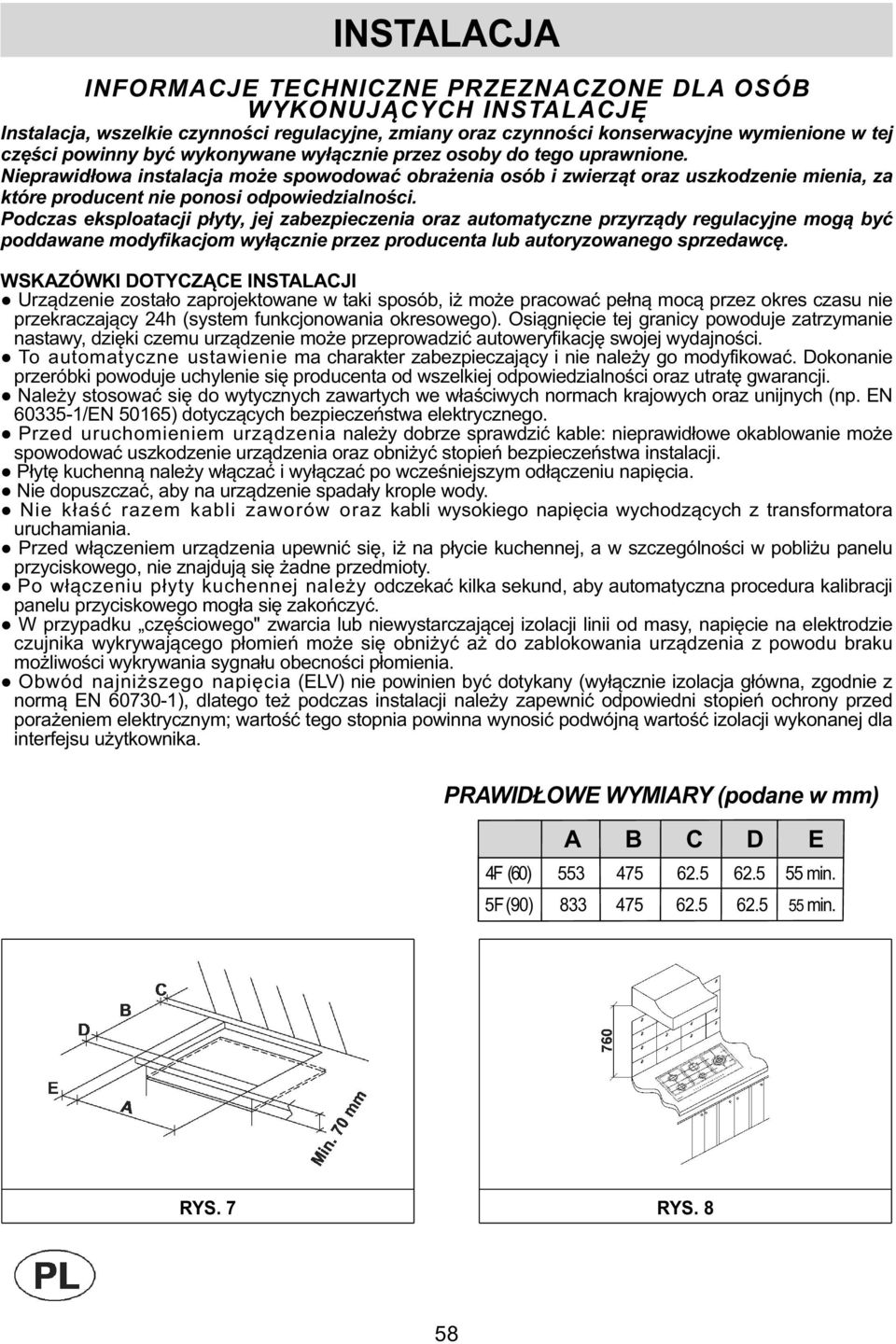

10 INSTALACJA INFORMACJE TECHNICZNE PRZEZNACZONE DLA OSÓB WYKONUJĄCYCH INSTALACJĘ Instalacja, wszelkie czynności regulacyjne, zmiany oraz czynności konserwacyjne wymienione w tej części powinny być wykonywane wyłącznie przez osoby do tego uprawnione. Nieprawidłowa instalacja może spowodować obrażenia osób i zwierząt oraz uszkodzenie mienia, za które producent nie ponosi odpowiedzialności. Podczas eksploatacji płyty, jej zabezpieczenia oraz automatyczne przyrządy regulacyjne mogą być poddawane modyfikacjom wyłącznie przez producenta lub autoryzowanego sprzedawcę. WSKAZÓWKI DOTYCZĄCE INSTALACJI Urządzenie zostało zaprojektowane w taki sposób, iż może pracować pełną mocą przez okres czasu nie przekraczający 24h (system funkcjonowania okresowego). Osiągnięcie tej granicy powoduje zatrzymanie nastawy, dzięki czemu urządzenie może przeprowadzić autoweryfikację swojej wydajności. To automatyczne ustawienie ma charakter zabezpieczający i nie należy go modyfikować. Dokonanie przeróbki powoduje uchylenie się producenta od wszelkiej odpowiedzialności oraz utratę gwarancji. Należy stosować się do wytycznych zawartych we właściwych normach krajowych oraz unijnych (np. EN /EN 50165) dotyczących bezpieczeństwa elektrycznego. Przed uruchomieniem urządzenia należy dobrze sprawdzić kable: nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia oraz obniżyć stopień bezpieczeństwa instalacji. Płytę kuchenną należy włączać i wyłączać po wcześniejszym odłączeniu napięcia. Nie dopuszczać, aby na urządzenie spadały krople wody. Nie kłaść razem kabli zaworów oraz kabli wysokiego napięcia wychodzących z transformatora uruchamiania. Przed włączeniem urządzenia upewnić się, iż na płycie kuchennej, a w szczególności w pobliżu panelu przyciskowego, nie znajdują się żadne przedmioty. Po włączeniu płyty kuchennej należy odczekać kilka sekund, aby automatyczna procedura kalibracji panelu przyciskowego mogła się zakończyć. W przypadku częściowego" zwarcia lub niewystarczającej izolacji linii od masy, napięcie na elektrodzie czujnika wykrywającego płomień może się obniżyć aż do zablokowania urządzenia z powodu braku możliwości wykrywania sygnału obecności płomienia. Obwód najniższego napięcia (ELV) nie powinien być dotykany (wyłącznie izolacja główna, zgodnie z normą EN ), dlatego też podczas instalacji należy zapewnić odpowiedni stopień ochrony przed porażeniem elektrycznym; wartość tego stopnia powinna wynosić podwójną wartość izolacji wykonanej dla interfejsu użytkownika. PRAWIDŁOWE WYMIARY (podane w mm) A B C D E 4F (60) min. 5F(90) min. RYS. 7 RYS. 8 58

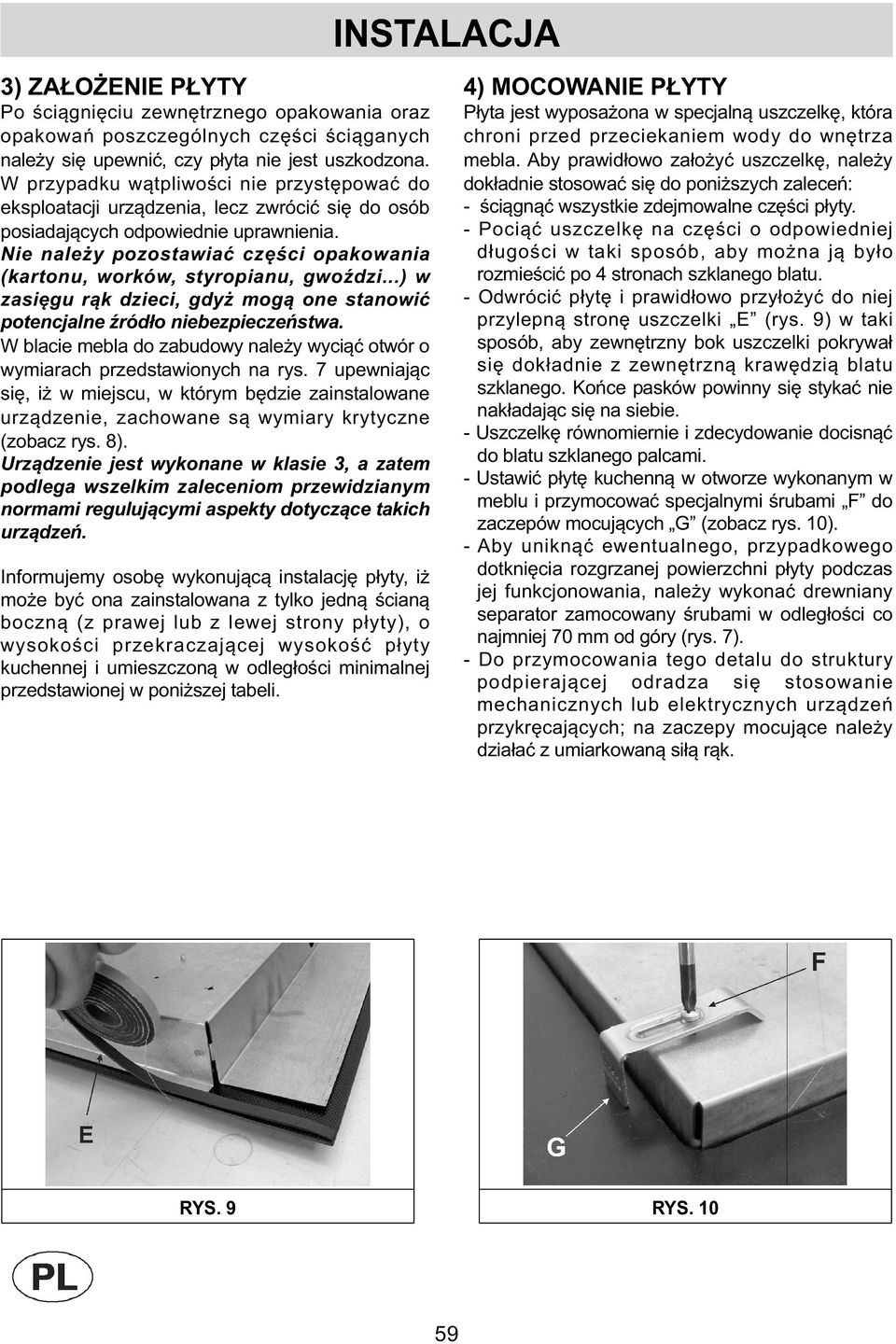

11 3) ZAŁOŻENIE PŁYTY Po ściągnięciu zewnętrznego opakowania oraz opakowań poszczególnych części ściąganych należy się upewnić, czy płyta nie jest uszkodzona. W przypadku wątpliwości nie przystępować do eksploatacji urządzenia, lecz zwrócić się do osób posiadających odpowiednie uprawnienia. Nie należy pozostawiać części opakowania (kartonu, worków, styropianu, gwoździ...) w zasięgu rąk dzieci, gdyż mogą one stanowić potencjalne źródło niebezpieczeństwa. W blacie mebla do zabudowy należy wyciąć otwór o wymiarach przedstawionych na rys. 7 upewniając się, iż w miejscu, w którym będzie zainstalowane urządzenie, zachowane są wymiary krytyczne (zobacz rys. 8). Urządzenie jest wykonane w klasie 3, a zatem podlega wszelkim zaleceniom przewidzianym normami regulującymi aspekty dotyczące takich urządzeń. Informujemy osobę wykonującą instalację płyty, iż może być ona zainstalowana z tylko jedną ścianą boczną (z prawej lub z lewej strony płyty), o wysokości przekraczającej wysokość płyty kuchennej i umieszczoną w odległości minimalnej przedstawionej w poniższej tabeli. INSTALACJA 4) MOCOWANIE PŁYTY Płyta jest wyposażona w specjalną uszczelkę, która chroni przed przeciekaniem wody do wnętrza mebla. Aby prawidłowo założyć uszczelkę, należy dokładnie stosować się do poniższych zaleceń: - ściągnąć wszystkie zdejmowalne części płyty. - Pociąć uszczelkę na części o odpowiedniej długości w taki sposób, aby można ją było rozmieścić po 4 stronach szklanego blatu. - Odwrócić płytę i prawidłowo przyłożyć do niej przylepną stronę uszczelki E (rys. 9) w taki sposób, aby zewnętrzny bok uszczelki pokrywał się dokładnie z zewnętrzną krawędzią blatu szklanego. Końce pasków powinny się stykać nie nakładając się na siebie. - Uszczelkę równomiernie i zdecydowanie docisnąć do blatu szklanego palcami. - Ustawić płytę kuchenną w otworze wykonanym w meblu i przymocować specjalnymi śrubami F do zaczepów mocujących G (zobacz rys. 10). - Aby uniknąć ewentualnego, przypadkowego dotknięcia rozgrzanej powierzchni płyty podczas jej funkcjonowania, należy wykonać drewniany separator zamocowany śrubami w odległości co najmniej 70 mm od góry (rys. 7). - Do przymocowania tego detalu do struktury podpierającej odradza się stosowanie mechanicznych lub elektrycznych urządzeń przykręcających; na zaczepy mocujące należy działać z umiarkowaną siłą rąk. RYS. 9 RYS

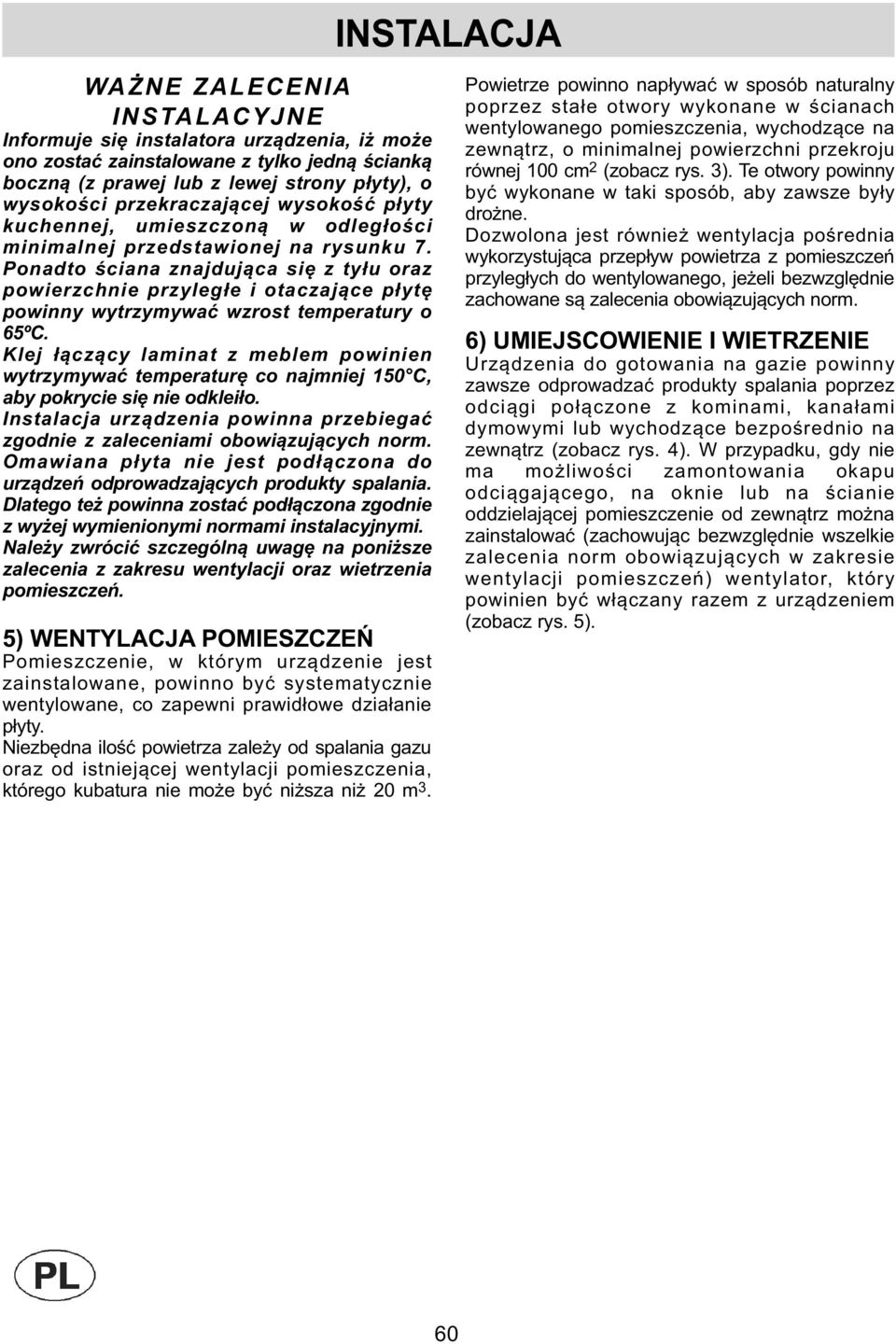

12 WAŻNE ZALECENIA INSTALACYJNE Informuje się instalatora urządzenia, iż może ono zostać zainstalowane z tylko jedną ścianką boczną (z prawej lub z lewej strony płyty), o wysokości przekraczającej wysokość płyty kuchennej, umieszczoną w odległości minimalnej przedstawionej na rysunku 7. Ponadto ściana znajdująca się z tyłu oraz powierzchnie przyległe i otaczające płytę powinny wytrzymywać wzrost temperatury o 65ºC. Klej łączący laminat z meblem powinien wytrzymywać temperaturę co najmniej 150 C, aby pokrycie się nie odkleiło. Instalacja urządzenia powinna przebiegać zgodnie z zaleceniami obowiązujących norm. Omawiana płyta nie jest podłączona do urządzeń odprowadzających produkty spalania. Dlatego też powinna zostać podłączona zgodnie z wyżej wymienionymi normami instalacyjnymi. Należy zwrócić szczególną uwagę na poniższe zalecenia z zakresu wentylacji oraz wietrzenia pomieszczeń. 5) WENTYLACJA POMIESZCZEŃ Pomieszczenie, w którym urządzenie jest zainstalowane, powinno być systematycznie wentylowane, co zapewni prawidłowe działanie płyty. Niezbędna ilość powietrza zależy od spalania gazu oraz od istniejącej wentylacji pomieszczenia, którego kubatura nie może być niższa niż 20 m 3. INSTALACJA Powietrze powinno napływać w sposób naturalny poprzez stałe otwory wykonane w ścianach wentylowanego pomieszczenia, wychodzące na zewnątrz, o minimalnej powierzchni przekroju równej 100 cm 2 (zobacz rys. 3). Te otwory powinny być wykonane w taki sposób, aby zawsze były drożne. Dozwolona jest również wentylacja pośrednia wykorzystująca przepływ powietrza z pomieszczeń przyległych do wentylowanego, jeżeli bezwzględnie zachowane są zalecenia obowiązujących norm. 6) UMIEJSCOWIENIE I WIETRZENIE Urządzenia do gotowania na gazie powinny zawsze odprowadzać produkty spalania poprzez odciągi połączone z kominami, kanałami dymowymi lub wychodzące bezpośrednio na zewnątrz (zobacz rys. 4). W przypadku, gdy nie ma możliwości zamontowania okapu odciągającego, na oknie lub na ścianie oddzielającej pomieszczenie od zewnątrz można zainstalować (zachowując bezwzględnie wszelkie zalecenia norm obowiązujących w zakresie wentylacji pomieszczeń) wentylator, który powinien być włączany razem z urządzeniem (zobacz rys. 5). 60

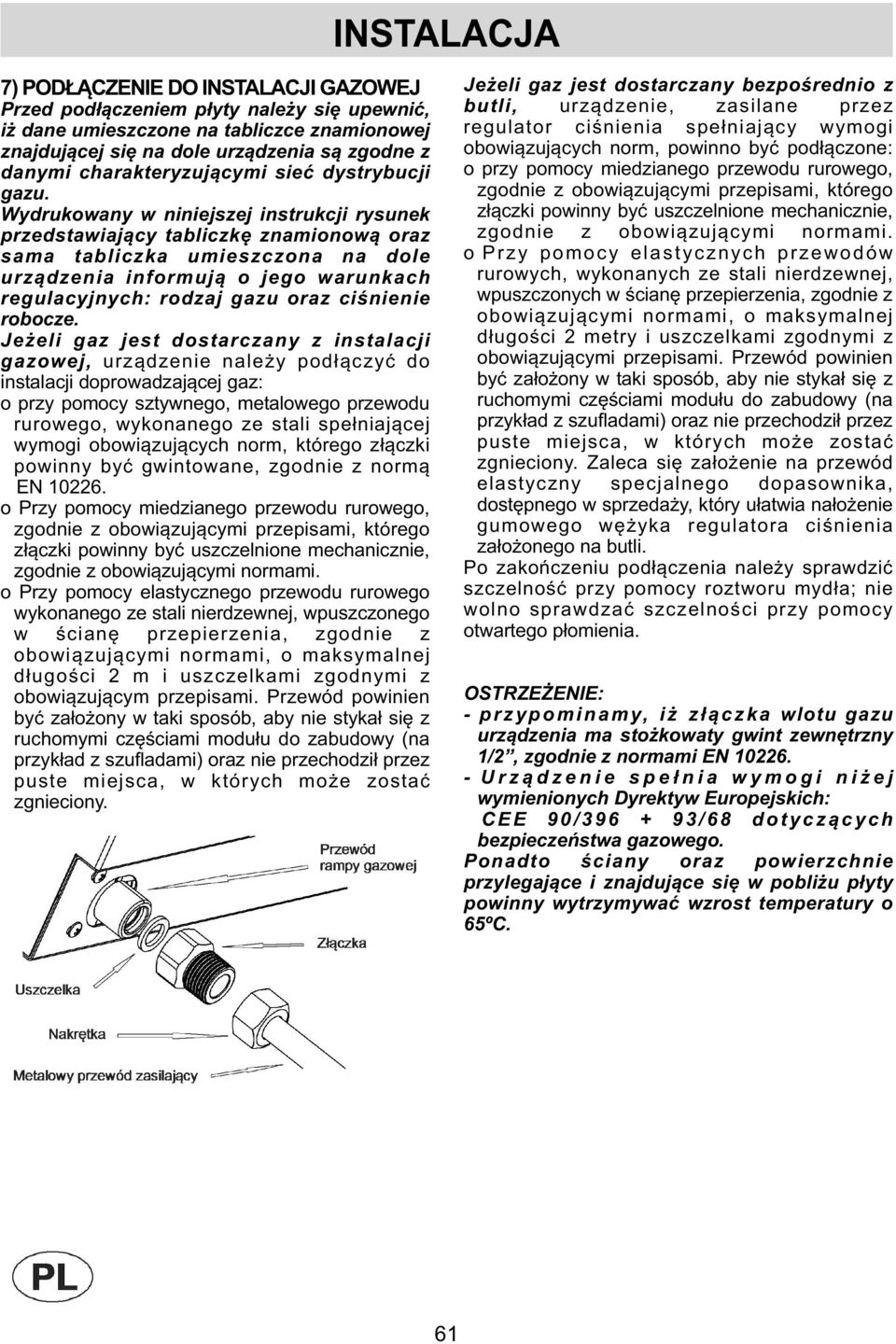

13 INSTALACJA 7) PODŁĄCZENIE DO INSTALACJI GAZOWEJ Przed podłączeniem płyty należy się upewnić, iż dane umieszczone na tabliczce znamionowej znajdującej się na dole urządzenia są zgodne z danymi charakteryzującymi sieć dystrybucji gazu. Wydrukowany w niniejszej instrukcji rysunek przedstawiający tabliczkę znamionową oraz sama tabliczka umieszczona na dole urządzenia informują o jego warunkach regulacyjnych: rodzaj gazu oraz ciśnienie robocze. Jeżeli gaz jest dostarczany z instalacji gazowej, urządzenie należy podłączyć do instalacji doprowadzającej gaz: o przy pomocy sztywnego, metalowego przewodu rurowego, wykonanego ze stali spełniającej wymogi obowiązujących norm, którego złączki powinny być gwintowane, zgodnie z normą EN o Przy pomocy miedzianego przewodu rurowego, zgodnie z obowiązującymi przepisami, którego złączki powinny być uszczelnione mechanicznie, zgodnie z obowiązującymi normami. o Przy pomocy elastycznego przewodu rurowego wykonanego ze stali nierdzewnej, wpuszczonego w ścianę przepierzenia, zgodnie z obowiązującymi normami, o maksymalnej długości 2 m i uszczelkami zgodnymi z obowiązującym przepisami. Przewód powinien być założony w taki sposób, aby nie stykał się z ruchomymi częściami modułu do zabudowy (na przykład z szufladami) oraz nie przechodził przez puste miejsca, w których może zostać zgnieciony. Jeżeli gaz jest dostarczany bezpośrednio z butli, urządzenie, zasilane przez regulator ciśnienia spełniający wymogi obowiązujących norm, powinno być podłączone: o przy pomocy miedzianego przewodu rurowego, zgodnie z obowiązującymi przepisami, którego złączki powinny być uszczelnione mechanicznie, zgodnie z obowiązującymi normami. o Przy pomocy elastycznych przewodów rurowych, wykonanych ze stali nierdzewnej, wpuszczonych w ścianę przepierzenia, zgodnie z obowiązującymi normami, o maksymalnej długości 2 metry i uszczelkami zgodnymi z obowiązującymi przepisami. Przewód powinien być założony w taki sposób, aby nie stykał się z ruchomymi częściami modułu do zabudowy (na przykład z szufladami) oraz nie przechodził przez puste miejsca, w których może zostać zgnieciony. Zaleca się założenie na przewód elastyczny specjalnego dopasownika, dostępnego w sprzedaży, który ułatwia nałożenie gumowego wężyka regulatora ciśnienia założonego na butli. Po zakończeniu podłączenia należy sprawdzić szczelność przy pomocy roztworu mydła; nie wolno sprawdzać szczelności przy pomocy otwartego płomienia. OSTRZEŻENIE: - przypominamy, iż złączka wlotu gazu urządzenia ma stożkowaty gwint zewnętrzny 1/2, zgodnie z normami EN U r z ą d z e n i e s p e ł n i a w y m o g i n i ż e j wymienionych Dyrektyw Europejskich: C E E 9 0 / / 6 8 d o t y c z ą c y c h bezpieczeństwa gazowego. Ponadto ściany oraz powierzchnie przylegające i znajdujące się w pobliżu płyty powinny wytrzymywać wzrost temperatury o 65ºC. 61

14 8) PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ Podłączenie do instalacji elektrycznej należy wykonać zgodnie z obowiązującymi normami i przepisami prawnymi. - Przed podłączeniem należy sprawdzić, czy gniazdo instalacji jest prawidłowo uziemione, zgodnie z obowiązującymi normami i przepisami prawnymi. Producent nie ponosi odpowiedzialności za nieprzestrzeganie powyższych zaleceń. W przypadku, gdy urządzenie jest podłączone do instalacji zasilania elektrycznego przy pomocy gniazda wtykowego: - jeżeli kabel zasilający nie posiada znormalizowanej wtyczki przystosowanej do napięcia wskazanego na tabliczce znamionowej, należy ją na niego założyć. - Połączyć kabelki wg schematu przedstawionego na rys. 11 zachowując niżej przedstawione zależności: litera L (faza) = kabelek koloru brązowego; litera N (neutralny) = kabelek koloru niebieskiego; symbol uziemienia = kabelek koloru żółto-zielonego. - Kabel zasilający powinien być ustawiony w taki sposób, aby w żadnym jego miejscu temperatura nie mogła wzrosnąć o 65ºC. - Do podłączenia nie stosować reduktorów, dopasowników ani boczników, ponieważ mogłyby spowodować nieprawidłowe połączenia, a co za tym idzie, niebezpieczne nagrzanie. - Po wstawieniu urządzenia gniazdko powinno być dostępne. INSTALACJA W przypadku, gdy urządzenie jest podłączone bezpośrednio do sieci elektrycznej: - między urządzeniem a siecią założyć wyłącznik wielobiegunowy, zwymiarowany dla tego urządzenia, o minimalnym otwarciu styków na 3 mm. - Należy pamiętać, iż wyłącznik nie może odłączać kabla uziemienia. - Połączenie elektryczne może być ewentualnie chronione również wysokoczułym wyłącznikiem różnicowoprądowym. Szczególnie zaleca się podłączenie odpowiedniego kabelka uziemienia, o kolorze żółto-zielonym, do prawidłowo pracującej instalacji uziemienia. Producent uchyla się od wszelkiej odpowiedzialności za obrażenia osób lub uszkodzenie mienia spowodowane nieprzestrzeganiem powyższych zaleceń lub wykonaniem przeróbki urządzenia. OSTRZEŻENIE: wszystkie nasze urządzenia są zaprojektowane i wykonane zgodnie z europejskimi normami EN ,EN i EN wraz z dalszymi ich poprawkami. Urządzenie spełnia wymogi niżej wymienionych Dyrektyw Europejskich: - CEE 2004/108/WE Kompatybilność elektromagnetyczna. - CEE 2006/95 Bezpieczeństwo elektryczne. RYS

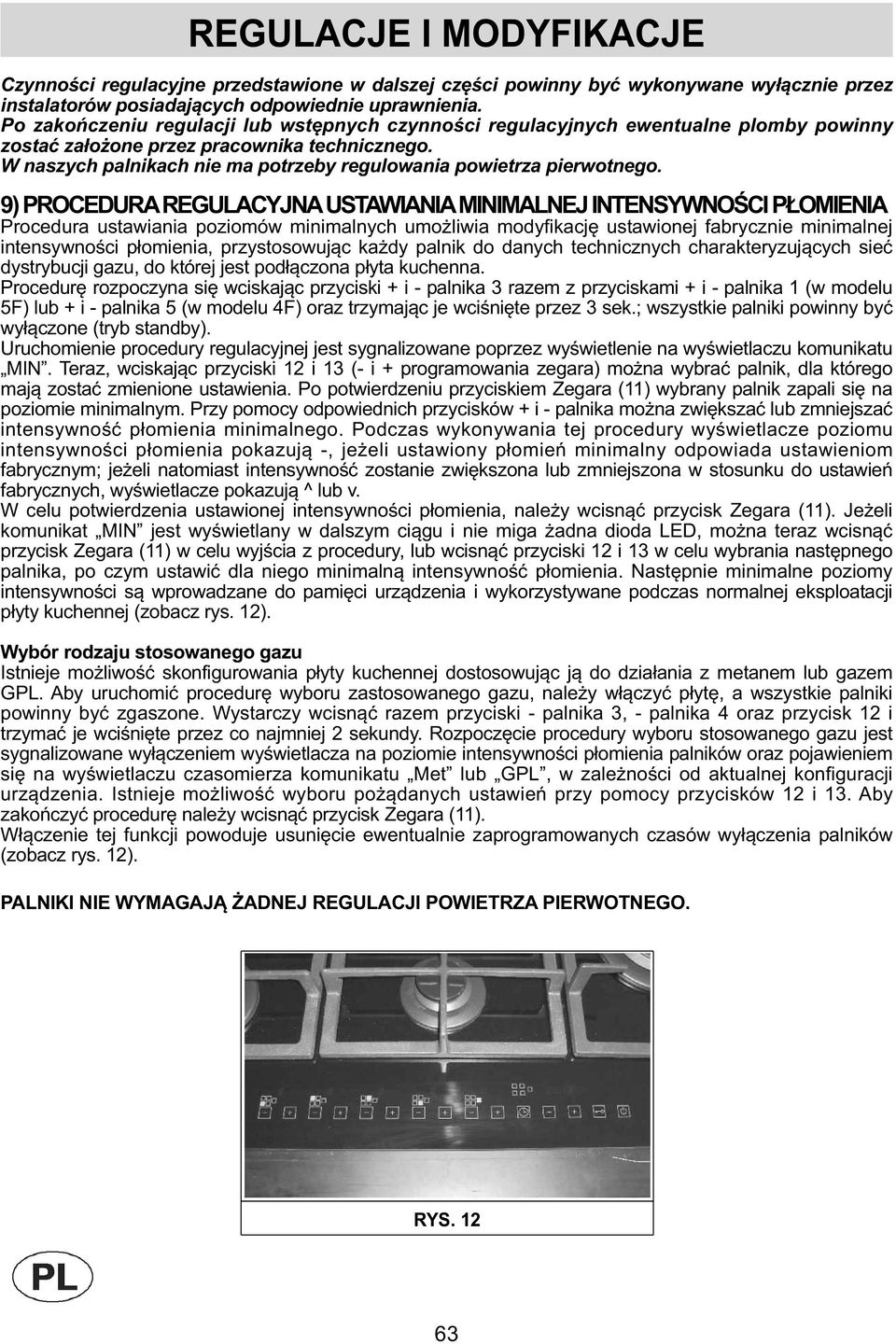

15 REGULACJE I MODYFIKACJE Czynności regulacyjne przedstawione w dalszej części powinny być wykonywane wyłącznie przez instalatorów posiadających odpowiednie uprawnienia. Po zakończeniu regulacji lub wstępnych czynności regulacyjnych ewentualne plomby powinny zostać założone przez pracownika technicznego. W naszych palnikach nie ma potrzeby regulowania powietrza pierwotnego. 9) PROCEDURA REGULACYJNA USTAWIANIA MINIMALNEJ INTENSYWNOŚCI PŁOMIENIA Procedura ustawiania poziomów minimalnych umożliwia modyfikację ustawionej fabrycznie minimalnej intensywności płomienia, przystosowując każdy palnik do danych technicznych charakteryzujących sieć dystrybucji gazu, do której jest podłączona płyta kuchenna. Procedurę rozpoczyna się wciskając przyciski + i - palnika 3 razem z przyciskami + i - palnika 1 (w modelu 5F) lub + i - palnika 5 (w modelu 4F) oraz trzymając je wciśnięte przez 3 sek.; wszystkie palniki powinny być wyłączone (tryb standby). Uruchomienie procedury regulacyjnej jest sygnalizowane poprzez wyświetlenie na wyświetlaczu komunikatu MIN. Teraz, wciskając przyciski 12 i 13 (- i + programowania zegara) można wybrać palnik, dla którego mają zostać zmienione ustawienia. Po potwierdzeniu przyciskiem Zegara (11) wybrany palnik zapali się na poziomie minimalnym. Przy pomocy odpowiednich przycisków + i - palnika można zwiększać lub zmniejszać intensywność płomienia minimalnego. Podczas wykonywania tej procedury wyświetlacze poziomu intensywności płomienia pokazują -, jeżeli ustawiony płomień minimalny odpowiada ustawieniom fabrycznym; jeżeli natomiast intensywność zostanie zwiększona lub zmniejszona w stosunku do ustawień fabrycznych, wyświetlacze pokazują ^ lub v. W celu potwierdzenia ustawionej intensywności płomienia, należy wcisnąć przycisk Zegara (11). Jeżeli komunikat MIN jest wyświetlany w dalszym ciągu i nie miga żadna dioda LED, można teraz wcisnąć przycisk Zegara (11) w celu wyjścia z procedury, lub wcisnąć przyciski 12 i 13 w celu wybrania następnego palnika, po czym ustawić dla niego minimalną intensywność płomienia. Następnie minimalne poziomy intensywności są wprowadzane do pamięci urządzenia i wykorzystywane podczas normalnej eksploatacji płyty kuchennej (zobacz rys. 12). Wybór rodzaju stosowanego gazu Istnieje możliwość skonfigurowania płyty kuchennej dostosowując ją do działania z metanem lub gazem GPL. Aby uruchomić procedurę wyboru zastosowanego gazu, należy włączyć płytę, a wszystkie palniki powinny być zgaszone. Wystarczy wcisnąć razem przyciski - palnika 3, - palnika 4 oraz przycisk 12 i trzymać je wciśnięte przez co najmniej 2 sekundy. Rozpoczęcie procedury wyboru stosowanego gazu jest sygnalizowane wyłączeniem wyświetlacza na poziomie intensywności płomienia palników oraz pojawieniem się na wyświetlaczu czasomierza komunikatu Met lub GPL, w zależności od aktualnej konfiguracji urządzenia. Istnieje możliwość wyboru pożądanych ustawień przy pomocy przycisków 12 i 13. Aby zakończyć procedurę należy wcisnąć przycisk Zegara (11). Włączenie tej funkcji powoduje usunięcie ewentualnie zaprogramowanych czasów wyłączenia palników (zobacz rys. 12). PALNIKI NIE WYMAGAJĄ ŻADNEJ REGULACJI POWIETRZA PIERWOTNEGO. RYS

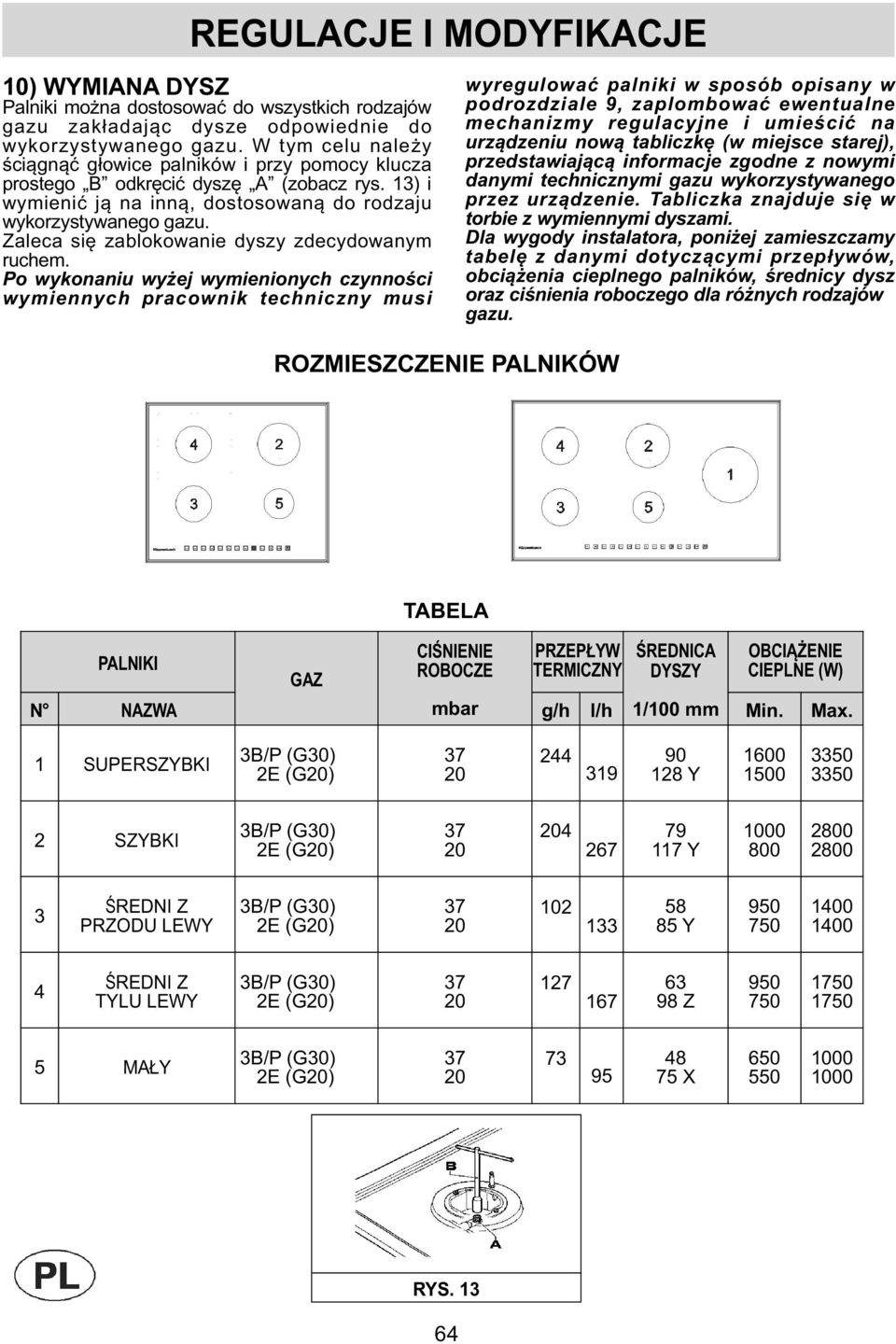

16 REGULACJE I MODYFIKACJE 10) WYMIANA DYSZ Palniki można dostosować do wszystkich rodzajów gazu zakładając dysze odpowiednie do wykorzystywanego gazu. W tym celu należy ściągnąć głowice palników i przy pomocy klucza prostego B odkręcić dyszę A (zobacz rys. 13) i wymienić ją na inną, dostosowaną do rodzaju wykorzystywanego gazu. Zaleca się zablokowanie dyszy zdecydowanym ruchem. Po wykonaniu wyżej wymienionych czynności wymiennych pracownik techniczny musi wyregulować palniki w sposób opisany w podrozdziale 9, zaplombować ewentualne mechanizmy regulacyjne i umieścić na urządzeniu nową tabliczkę (w miejsce starej), przedstawiającą informacje zgodne z nowymi danymi technicznymi gazu wykorzystywanego przez urządzenie. Tabliczka znajduje się w torbie z wymiennymi dyszami. Dla wygody instalatora, poniżej zamieszczamy tabelę z danymi dotyczącymi przepływów, obciążenia cieplnego palników, średnicy dysz oraz ciśnienia roboczego dla różnych rodzajów gazu. ROZMIESZCZENIE PALNIKÓW PALNIKI GAZ TABELA CIŚNIENIE ROBOCZE PRZEPŁYW TERMICZNY ŚREDNICA DYSZY OBCIĄŻENIE CIEPLNE (W) N NAZWA mbar g/h l/h 1/100 mm Min. Max. 1 SUPERSZYBKI 3B/P (G30) 2E (G20) Y SZYBKI 3B/P (G30) 2E (G20) Y ŚREDNI Z PRZODU LEWY 3B/P (G30) 2E (G20) Y ŚREDNI Z TYLU LEWY 3B/P (G30) 2E (G20) Z MAŁY 3B/P (G30) 2E (G20) X RYS

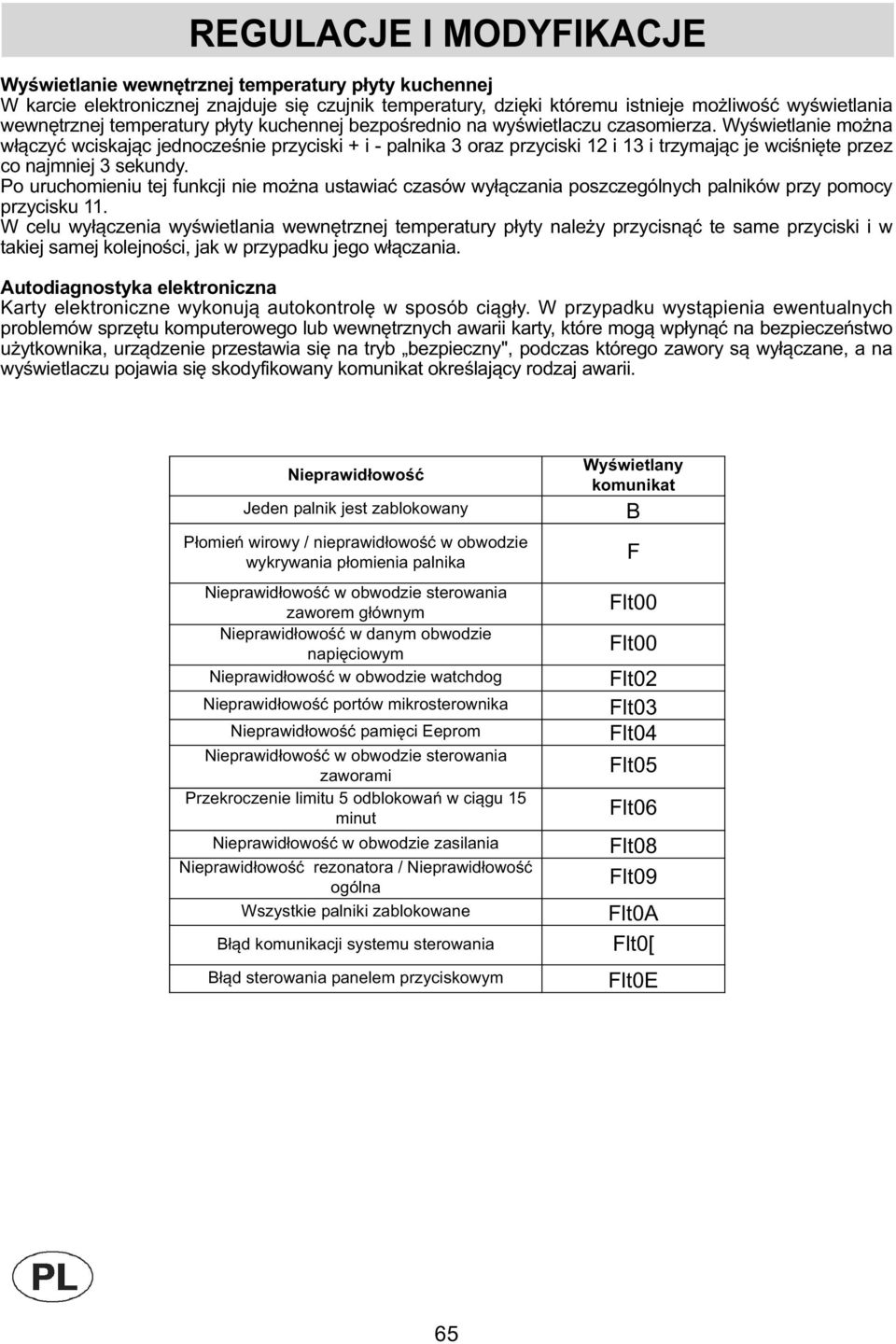

17 REGULACJE I MODYFIKACJE Wyświetlanie wewnętrznej temperatury płyty kuchennej W karcie elektronicznej znajduje się czujnik temperatury, dzięki któremu istnieje możliwość wyświetlania wewnętrznej temperatury płyty kuchennej bezpośrednio na wyświetlaczu czasomierza. Wyświetlanie można włączyć wciskając jednocześnie przyciski + i - palnika 3 oraz przyciski 12 i 13 i trzymając je wciśnięte przez co najmniej 3 sekundy. Po uruchomieniu tej funkcji nie można ustawiać czasów wyłączania poszczególnych palników przy pomocy przycisku 11. W celu wyłączenia wyświetlania wewnętrznej temperatury płyty należy przycisnąć te same przyciski i w takiej samej kolejności, jak w przypadku jego włączania. Autodiagnostyka elektroniczna Karty elektroniczne wykonują autokontrolę w sposób ciągły. W przypadku wystąpienia ewentualnych problemów sprzętu komputerowego lub wewnętrznych awarii karty, które mogą wpłynąć na bezpieczeństwo użytkownika, urządzenie przestawia się na tryb bezpieczny", podczas którego zawory są wyłączane, a na wyświetlaczu pojawia się skodyfikowany komunikat określający rodzaj awarii. Nieprawidłowość Jeden palnik jest zablokowany Płomień wirowy / nieprawidłowość w obwodzie wykrywania płomienia palnika Nieprawidłowość w obwodzie sterowania zaworem głównym Nieprawidłowość w danym obwodzie napięciowym Nieprawidłowość w obwodzie watchdog Nieprawidłowość portów mikrosterownika Nieprawidłowość pamięci Eeprom Nieprawidłowość w obwodzie sterowania zaworami Przekroczenie limitu 5 odblokowań w ciągu 15 minut Nieprawidłowość w obwodzie zasilania Nieprawidłowość rezonatora / Nieprawidłowość ogólna Wszystkie palniki zablokowane Błąd komunikacji systemu sterowania Błąd sterowania panelem przyciskowym Wyświetlany komunikat B F Flt00 Flt00 Flt02 Flt03 Flt04 Flt05 Flt06 Flt08 Flt09 Flt0A Flt0[ Flt0E 65

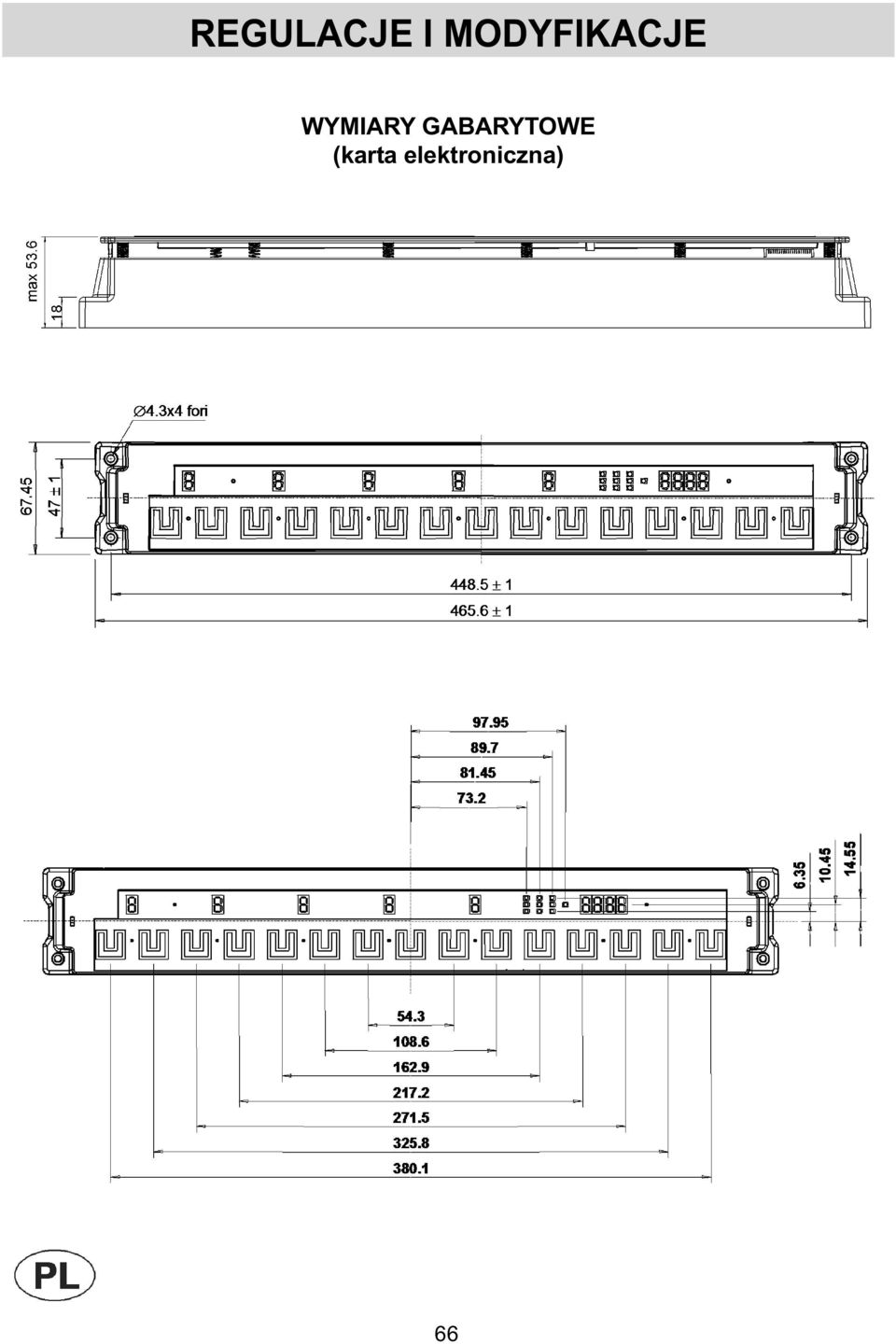

18 REGULACJE I MODYFIKACJE WYMIARY GABARYTOWE (karta elektroniczna) 66

19 KONSERWACJA Przed przystąpieniem do jakiejkolwiek czynności konserwacyjnej należy odłączyć urządzenie od sieci gazowej i elektrycznej. WSKAZÓWKI DOTYCZĄCE INSTALACJI Urządzenie zostało zaprojektowane w taki sposób, iż może pracować pełną mocą przez okres czasu nie przekraczający 24h (system funkcjonowania okresowego). Osiągnięcie tej granicy powoduje zatrzymanie nastawy, dzięki czemu urządzenie może przeprowadzić autoweryfikację swojej wydajności. To automatyczne ustawienie ma charakter zabezpieczający i nie należy go modyfikować. Dokonanie przeróbki powoduje uchylenie się producenta od wszelkiej odpowiedzialności oraz utratę gwarancji. Należy stosować się do wytycznych zawartych we właściwych normach krajowych oraz unijnych (np. EN /EN 50165) dotyczących bezpieczeństwa elektrycznego. Przed uruchomieniem urządzenia należy dobrze sprawdzić kable: nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia oraz obniżyć stopień bezpieczeństwa instalacji. Płytę kuchenną należy włączać i wyłączać po wcześniejszym odłączeniu napięcia. Nie dopuszczać, aby na urządzenie spadały krople wody. Nie kłaść razem kabli zaworów oraz kabli wysokiego napięcia wychodzących z transformatora uruchamiania. Przed włączeniem urządzenia upewnić się, iż na płycie kuchennej, a w szczególności w pobliżu panelu przyciskowego, nie znajdują się żadne przedmioty. Po włączeniu płyty kuchennej należy odczekać kilka sekund, aby automatyczna procedura kalibracji panelu przyciskowego mogła się zakończyć. W przypadku częściowego" zwarcia lub niewystarczającej izolacji linii od masy, napięcie na elektrodzie czujnika wykrywającego płomień może się obniżyć aż do zablokowania urządzenia z powodu braku możliwości wykrywania sygnału obecności płomienia. Obwód najniższego napięcia (ELV) nie powinien być dotykany (wyłącznie izolacja główna, zgodnie z normą EN ), dlatego też podczas instalacji należy zapewnić odpowiedni stopień ochrony przed porażeniem elektrycznym. Wartość tego stopnia powinna wynosić podwójną wartość izolacji wykonanej dla interfejsu użytkownika. 11) WYMIANA CZĘŚCI Aby wymienić części znajdujące się wewnątrz płyty należy ściągnąć kołnierze odkręcając śruby (rys. 14), ściągając płytę witroceramiczną. Po wykonaniu wyżej wymienionych czynności można wymienić elektrozawory (rys ), części elektryczne oraz kartę elektroniczną (rys ). Za każdym razem, gdy wymieniany jest elektrozawór, zaleca się wymianę uszczelki D, dzięki czemu korpus będzie doskonale przylegał do rampy gazowej. W celu ułatwienia pracy konserwatora, poniżej zamieszczamy tabelę przedstawiającą rodzaje i przekroje kabli zasilających. RYS. 14 RYS. 15 RYS. 16 RYS. 17 RYS

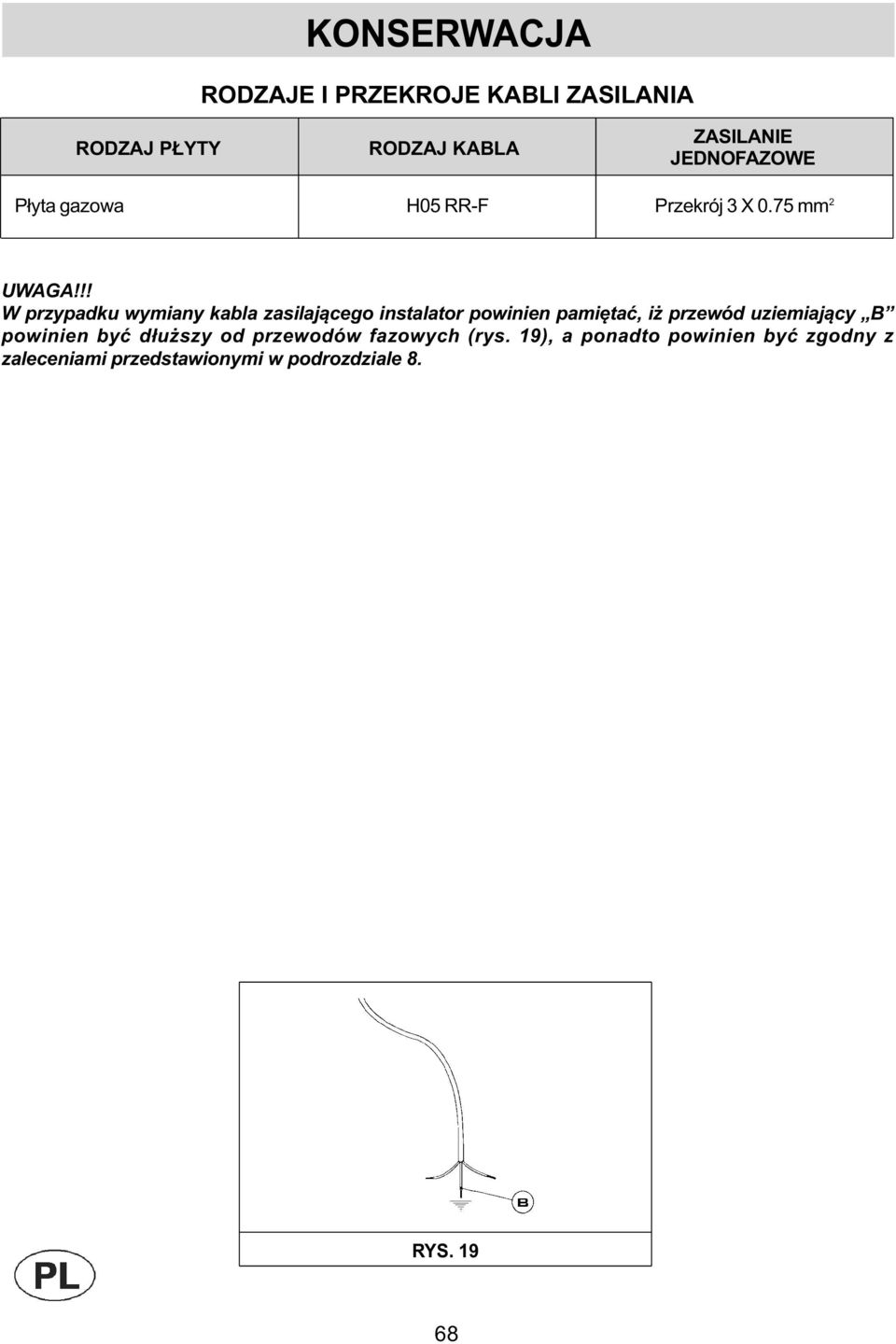

20 KONSERWACJA RODZAJE I PRZEKROJE KABLI ZASILANIA RODZAJ PŁYTY RODZAJ KABLA ZASILANIE JEDNOFAZOWE Płyta gazowa H05 RR-F Przekrój 3 X 0.75 mm 2 UWAGA!!! W przypadku wymiany kabla zasilającego instalator powinien pamiętać, iż przewód uziemiający B powinien być dłuższy od przewodów fazowych (rys. 19), a ponadto powinien być zgodny z zaleceniami przedstawionymi w podrozdziale 8. RYS

21 DANE TECHNICZNE OPIS Karta elektroniczna umożliwia sterowanie 5-palnikową gazową płytą kuchenną. To urządzenie pracuje w połączeniu z zaworami Brahma VPC01, regulującymi intensywność płomieni poszczególnych palników zasilanych metanem lub gazem GPL. Ponadto urządzenie posiada interfejs użytkownika z siedmiosegmentowym wyświetlaczem oraz panel dotykowy. OGÓLNE DANE TECHNICZNE Poniżej przedstawiamy podstawowe dane techniczne: 7-segmentowy, czerwony wyświetlacz oraz diody LED wyświetlające poziom intensywności płomienia poszczególnych palników, godzinę oraz ustawienia. Panel dotykowy z 15 strefami czułymi na dotyk, służący do wybierania intensywności płomienia poszczególnych palników, wprowadzania ustawień, blokowania panelu przyciskowego oraz włączania/wyłączania. Pięć wyjść 24VDC dla zaworów modulujących Brahma VPC01. Wyjście 24VDC dla zaworu głównego Brahma VPC01 przed kolektorem gazowym. Interfejs RS232 wykorzystywany podczas diagnostyki urządzenia. Pięć wejść z zaciskiem faston dla elektrod wykrywających płomień pięciu palników. Wyjście dla sterowania urządzeniem zapłonowym VAC. Sterowanie poziomami intensywności płomienia ustawionymi fabrycznie w pamięci FLASH. Możliwość sterowania dwoma tabelami intensywności (G 20 i G 30). Możliwość wykonania procedury regulacji intensywności płomienia minimalnego dla każdego palnika. Karta zasilania wykonana w technologii switching. Zegar w formacie 24h. DANE TECHNICZNE Zasilanie: Częstotliwość: VCA ±10% 50-60Hz Pochłanianie: 30VA Styki wyjścia dla włączania: VCA ±10% 250mA cosφ = 0,4 Połączenie elektrody wykrywającej: Faston 4,8 x 0,8 mm Temperatura robocza: -10 C +85 C Stopień ochrony: IP 00 Kod klasyfikacji EN298: Znak Specyfikacja Kod. 1 Atmosferyczny A 2 Bezpośrednie zapalenie palnika głównego M 3 Powtórzenie cyklu C 4 Blokada trwała L 5 Czasy stałe X 6 Praca nieciągła N Maksymalna długość kabli części zewnętrznych: 1m Sterowanie płomieniem Urządzenie wykrywające płomień wykorzystuje jego właściwości prostujące. Prąd minimalnej jonizacji: 0,2*ADC Prąd maksymalnej jonizacji: (napięcie zasilania 264VRMS) 4,5mADC Zalecany prąd jonizacji: 3 5 razy wartość minimalna Maksymalna długość kabla: 1 m Minimalna odporność izolacyjna elektrody i kabla czujnika wykrywającego do masy: 50M Max pojemność elektrody prądu wirowego: 1nF Max prąd zwarciowy: 200µAAC Wymiary: 466 x 67,5 x 44,5 mm Waga: około 640 g Materiał obudowy: TPA6 V0 nero CZASY - czas oczekiwania (TW): 1s - czas zabezpieczenia (TS): 4s - czas reakcji w przypadku wyłączenia: 3s (zgodnie z EN ) - czas oczekiwania lub wentylacji wykonywanych wewnętrznie: 10s - czas oczekiwania na blokadę spowodowaną płomieniem wirowym: 10s - czas stanu gotowości: 0 - ilość prób włączenia: 3 69

22 DANE TECHNICZNE UMIESZCZONE NA TABLICZCE ZNAMIONOWEJ 4 PŁOMIENIE (60) 5 PŁOMIENIE (90) Kategoria = II2E3B/P (G 30) = 37 mbar (G 20) = 20 mbar Σ QnGaz 2E = 6.95 kw Σ Qn GPL = 502 (G30) Napięcie = V ~ Częstotliwość = 50/60 Hz Kategoria = II2E3B/P (G 30) = 37 mbar (G 20) = 20 mbar Σ Qn Gaz 2E = kw Σ Qn GPL = 745 (G30) Napięcie = V ~ Częstotliwość = 50/60 Hz 70
