1 Interfejs komunikacyjny GSM/GPRS IK-201 DOKUMENTACJA TECHNICZNO RUCHOWA wersja 1.3 (dotyczy interfejsu na modemie Q2406B i wersji oprogramowania od ) Redakcja: Grzegorz Koszykowski Paweł Tomkiel Luty 2009

2 Spis treści: 1 Wprowadzenie Dane techniczne Instalacja Karta SIM i jej montaż Obwody sygnalizacyjne Obwody transmisyjne standardu RS Obwody transmisyjne standardu RS Zasilanie urządzenia Antena GSM Dodatkowe moduły rozszerzeń Tryby pracy IK Diody LED Konfiguracja urządzenia Tryb pracy CSD konfiguracja Tryb pracy TCP-Serwer konfiguracja Tryb pracy UDP-Serwer konfiguracja Awaryjne połączenie CSD Wejścia sygnalizacyjne Przekazanie alarmu przez SMS Przekazanie alarmu przez GPRS Przystosowanie do urządzeń PLUM Wykaz rysunków i tabel Rys. 2-1 Warunki zabudowy urządzenia IK Rys. 2-2 Widok na płytę czołową urządzenia... 5 Rys. 2-3 Rozmieszczenie gniazd i wtyków... 5 Rys. 2-4 Otwarcie obudowy... 6 Rys. 2-5 Instalacja karty SIM... 6 Rys. 2-6 Montaż modułów rozszerzeń... 8 Rys. 3-1 Kabel do konfiguracji IK Rys. 3-2 Konfigurator przeliczników-ustawienia portu szeregowego Rys. 3-3 Konfigurator przeliczników-wykrycie urządzenia Rys. 3-4 Konfigurator przeliczników-odczyt tablicy DP Rys. 3-5 Konfigurator przeliczników-modyfikacja parametru PIN Rys. 3-6 Konfigurator przeliczników-zmodyfikowany parametr PIN Rys. 5-1 Schemat aplikacyjny IK-201 z INT-S II Rys. 5-2 Schemat aplikacyjny IK-201 z MacZ II Rys. 5-3 Podłączenie alarmu zbiorczego Wykaz tabel Tabela 1 Dane techniczne... 3 Tabela 2 Połączenie wyprowadzeń złącza DB9 i Z3 dla kabla do konfiguracji IK Tabela 3 Parametry tablicy DP DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 2 z 32

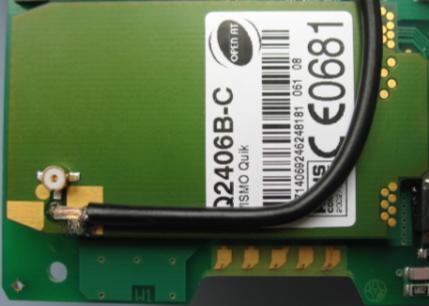

3 Niniejsza dokumentacja techniczno ruchowa dotyczy interfejsu komunikacyjnego IK-201 na modemie Q2406B-C / Q2406B firmy Wavecom. Urządzenia wyposażone w ten modem mają IMEI zaczynający się od cyfr Zdjęcie obok przedstawia widok modemu z serii Q2406 po otwarciu obudowy urządzenia. 1 Wprowadzenie Interfejs komunikacyjny IK-201 jest urządzeniem umożliwiającym wykorzystanie transmisji SMS/GSM/GPRS do odczytów telemetrycznych i sygnalizacji. Interfejs posiada wbudowany modem GPRS, stos TCP/IP, interfejsy komunikacyjne (RS232 i RS485), wejścia sygnalizacji oraz dodatkową logikę sterującą. Pozwala to na wykorzystanie IK-201 jako autonomicznego urządzenia zdolnego do wysyłania informacji o stanach wejść sygnalizacji przez każde obsługiwane medium. Jednocześnie urządzenie zdolne jest pełnić funkcję serwera TCP/UDP tworząc most transmisyjny między komputerem użytkownika a przelicznikiem, lub rejestratorem. Możliwy jest wówczas zdalny odczyt z pominięciem wbudowanej logiki. Analogiczna funkcjonalność jest zapewniona przy użyciu transmisji CSD urządzenie pełni wówczas rolę modemu odbierającego połączenia transmisji danych. Wszystkie parametry pracy urządzenia można skonfigurować zdalnie oraz lokalnie, przez połączenie do portu RS232. Z uwagi na pojawiające się typowo w sieciach GPRS problemy ze stabilnością czasową łącza - interfejs został wyposażony w szereg zaawansowanych mechanizmów pozwalających monitorować poprawność połączenia i w razie potrzeby ponownie logować urządzenie do sieci. 1.1 Dane techniczne Tabela 1 Dane techniczne Wymiary 99 x 22,6 x 122 mm (wys. X szer. X dł.) Obudowa Na szynę TS35, stopień ochrony IP40 Zakres temp. pracy -20 C do +55 C Modem GSM/GPRS Pasmo 900/1800 MHz, wbudowany stos TCP/IP Klasa GPRS 10 (B) Karta SIM 3V/1,8V Typ złącza antenowego SMA 50 Ohm Zakres napięcia DC: 9V-24V zasilania Pobór prądu (wartość - ok ma podczas nasłuchu w GSM/GPRS średnia) przy napięciu - ok ma podczas transmisji w GSM/GPRS zasilania Vz=12V przy poziomie sygnału odbieranego CSQ=20 DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 3 z 32

4 Porty transmisji RS232, RS485, praca na jednej prędkości transmisji b/s Wejścia sygnalizacji 4 wejścia z histerezą, zakres nap. wejściowego Vin=0...28V, stan alarmowy: gdy Vin zmniejsza się poniżej 0,9V; gdy Vin zwiększa się do 1,8V, wybór aktywnego zbocza sygnału dla stanu alarmowego Dopuszczalne długości RS232, wej. sygnalizacji i zasilanie - max. 3m kabli RS485 skrętka telefoniczna ekranowana do 100m 2 Instalacja Obudowa urządzenia IK-201 jest obudową modułową przeznaczoną do montażu w szafach sterowniczych na szynie nośnej TS35. Warunki zabudowy urządzenia przedstawiono na Rys Do podłączenia obwodów zewnętrznych oraz zasilania przeznaczone są cztery wtyki usytuowane na obudowie urządzenia. Rozmieszczenie oraz funkcje poszczególnych wtyków przedstawiono na Rys. 2-2 i Rys Rys. 2-1 Warunki zabudowy urządzenia IK-201 DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 4 z 32

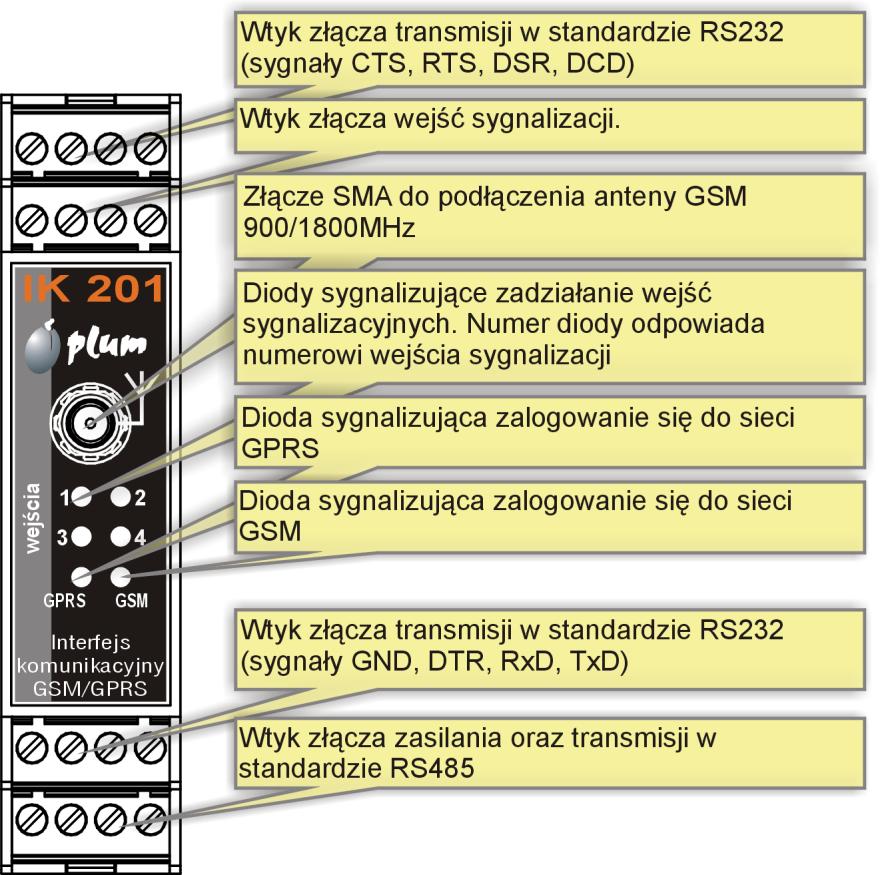

5 Rys. 2-2 Widok na płytę czołową urządzenia Rys. 2-3 Rozmieszczenie gniazd i wtyków 2.1 Karta SIM i jej montaż Karta SIM umieszczona jest wewnątrz obudowy. Sposób otwarcia obudowy pokazano na Rys Sposób instalacji karty SIM przedstawia Rys. 2-5, punkty 1 5 DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 5 z 32

6 Płyta elektroniki zawiera elementy wrażliwe na wyładowania elektrostatyczne. Przed instalacją karty SIM należy rozładować ładunki elektrostatyczne. Rys. 2-4 Otwarcie obudowy Rys. 2-5 Instalacja karty SIM DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 6 z 32

7 2.2 Obwody sygnalizacyjne Zgrupowane są na złączu Z1 - opis sygnałów podano na Rys Działanie obwodu sygnalizacji polega na podaniu na wejście sygnalizacji sygnału GND (masy IK-201), dokładne poziomy napięć przełączania patrz Tabela 1. Po zwarciu danego wejścia sygnalizacji z GND zaświeca się odpowiednia dioda LED, od ustawionej konfiguracji alarmu (patrz Tabela 3, pozycje w DP: 22-29) zależy czy komunikat alarmowy zostanie wysłany po zwarciu wejścia sygnalizacji do GND (zbocze opadające) lub rozwarciu wejścia sygnalizacji od GND (zbocze narastające). 2.3 Obwody transmisyjne standardu RS485 Zgrupowane są na złączu Z4 - opis sygnałów podano na Rys Obwody transmisyjne standardu RS232 Zgrupowane są na złączach Z2, Z3 - opis i kierunek sygnałów podano na rysunku Rys Złącze Z3 (sygnały: GND, DTR, Rx, Tx) służy do konfiguracji IK-201 przez odpowiedni kabel (patrz Rys. 3-1 ) oraz do połączenia transmisji z urządzeniem Plum. Złącze Z2 (sygnały CTS, RTS, DSR, DCD) służy do podłączenia: sprzętowego sterowania kontroli przepływem (sygnały RTS/CTS), funkcja dostępna tylko w trybie pracy CSD innych urządzeń np. włączenia konwertera CAKGSM-01, firmy Common (sygnał DCD), zestawienie połączenia CSD, TCP, UDP w IK-201 powoduje podwyższenie napięcia na linii DCD z ok. -6V do +6V 2.5 Zasilanie urządzenia Zgrupowane są na złączu Z4 opis sygnałów podano na rysunku Rys Zasilanie urządzenia prądem stałym o napięciu 9 24V DC i wydajności prądowej min. 170mA (przy napięciu zasilania 9V) 2.6 Antena GSM Gniazdo w standardzie SMA do podłączenia zewnętrznej anteny GSM umieszczono na płycie czołowej urządzenia. 2.7 Dodatkowe moduły rozszerzeń Dodatkowe złącze krawędziowe umiejscowione na spodzie obudowy urządzenia (Rys. 2-6) umożliwia rozszerzanie modułu o dodatkowe opcje takie jak np. wejścia analogowe. Aby połączyć urządzenie z dodatkowym modułem rozszerzeń konieczne jest zastosowanie złącza szynowego tbus. DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 7 z 32

8 Rys. 2-6 Montaż modułów rozszerzeń 3 Tryby pracy IK-201 Interfejs komunikacyjny IK-201 może pracować alternatywnie - w trybie CSD (do okresowego odczytywania przelicznika), lub w trybie TCP- Serwer / UDP-Serwer w sieci GPRS (oba do ciągłego monitorowania przelicznika). Tryb pracy wybierany jest programowo. 3.1 Diody LED 1) Miganie diody GPRS (czas świecenia 0,2sek. powtarzane, co 2 sek.) jest stanem przejściowym, informuje, że IK-201 loguje się sieci GSM lub GPRS. 2) Zaświecanie diody GSM, co 2sek. na czas 0,5sek. oznacza, że IK-201 został zalogowany do sieci GSM. Zaświecenie tej diody na stałe oznacza, że modem jest w trakcie logowania do sieci GSM lub nie może zalogować się z powodu źle umieszczonej anteny lub występuje błąd karty SIM spowodowany wpisaniem niewłaściwego kodu PIN (w początkowym okresie warto używać karty SIM z wyłączonym zabezpieczeniem kodem PIN). 3) Miganie diody GPRS (czas świecenia 1 sek. powtarzane, co 2 sek.) informuje że IK-201 jest zalogowana do sieci GPRS. 4) Ciągłe świecenie diody GPRS oznacza utworzenie sesji TCP/UDP przez zdalnego klienta. DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 8 z 32

9 5) Diody S1...S4 zapalają się, gdy dane wejście sygnalizacji połączy się do masy urządzenia. 3.2 Konfiguracja urządzenia Przed włożeniem karty SIM do IK-201 należy najpierw Konfiguratorem przeliczników wpisać do IK-201 właściwy PIN tej karty. Czynność ta nie musi być wykonywana w przypadku kart SIM z wyłączoną kontrolą kodu PIN. Rys. 3-1 Kabel do konfiguracji IK-201 Tabela 2 Połączenie wyprowadzeń złącza DB9 i Z3 dla kabla do konfiguracji IK- 201 Nr. wyprowadzenia w złączu DB9 (żeńskie) Nr. wyprowadzenia w złączu Z3 (IK-201) DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 9 z 32

10 Interfejs komunikacyjny IK-201 posiada zaimplementowany protokół Gaz- Modem2 służący do konfiguracji urządzenia. Konfiguracja urządzenia odbywa się poprzez zmianę wartości parametrów w tablicy DP interfejsu. Programowanie jest możliwe na dwa sposoby: zdalny, poprzez zestawienie połączenia TCP/UDP/CSD oraz lokalny, wykorzystując połączenie za pomocą kabla z komputerem poprzez port RS232, kabel (Rys. 3-1) wtykamy do złącza Z3 interfejsu. Do konfiguracji interfejsu IK-201 wymagana jest aplikacja obsługująca protokół Gaz-Modem2 np. konfigurator przeliczników. W przypadku konfiguracji przez port RS232, konieczne jest ustawienie sygnału DTR, w konfiguratorze przeliczników klikamy na menu Transmisja wybieramy pozycję Ustawienia portu szeregowego, w otwartym oknie włączamy opcję Włącz DTR, parametry transmisji to 9600, 8N1 Rys Po zatwierdzeniu ustawień portu (wybranie OK) należy odczekać ok. 15 sek. następnie możemy przystąpić do wyszukania interfejsu IK-201, klikamy na menu Transmisja wybieramy pozycję Wyszukaj przelicznik. Program wyszuka urządzenie podłączone do portu,wysyłając pytanie o identyfikator rozgłoszeniowy, po wykryciu pojawi się okno z odnalezionym urządzeniem (Rys. 3-3, nie wyszukujemy profilu). W prawym górnym rogu aplikacji jest pełny identyfikator urządzenia (nazwa urządzenia, numer fabryczny i wersja programu), obok jest adres urządzenia (domyślnie IK-201 ma adres ). Po wyszukaniu urządzenia, możemy odczytać tablicę dostępnych parametrów DP poprzez menu Transmisja i wybranie pozycji Odczytaj dane z przelicznika Rys Rys. 3-2 Konfigurator przeliczników-ustawienia portu szeregowego DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 10 z 32

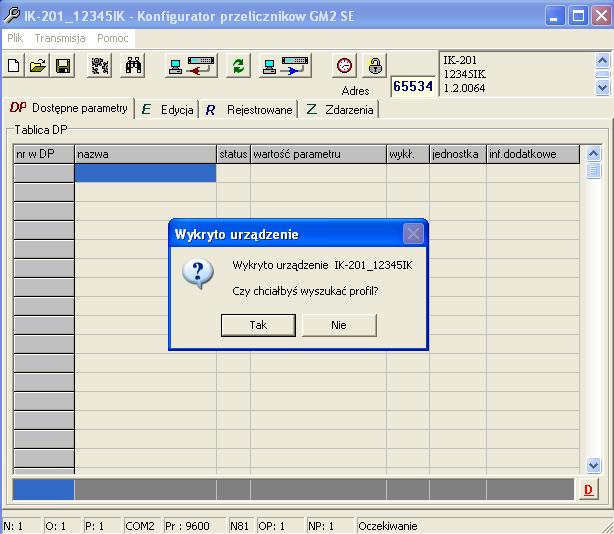

11 Rys. 3-3 Konfigurator przeliczników-wykrycie urządzenia Rys. 3-4 Konfigurator przeliczników-odczyt tablicy DP DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 11 z 32

12 Rys. 3-5 Konfigurator przeliczników-modyfikacja parametru PIN Rys. 3-6 Konfigurator przeliczników-zmodyfikowany parametr PIN DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 12 z 32

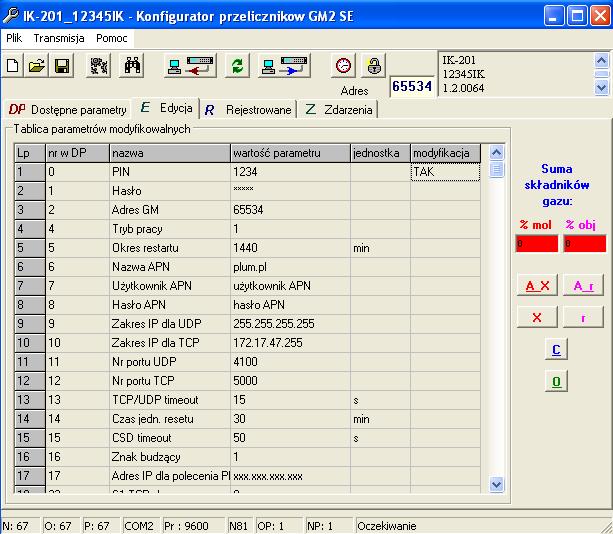

13 Po odczytaniu tablicy DP w zakładce Edycja konfiguracji możemy dokonać modyfikacji tablicy DP. W kolumnie wartość parametru podajemy żądaną przez nas wartość np. dla parametru PIN chcemy wpisać wartość 1234, potwierdzenie modyfikacji parametru odbywa się poprzez przejście do kolumny modyfikacja i naciśnięcie klawisza Enter lub podwójne kliknięcie myszką dla danego parametru, pojawi się napis TAK Rys Ostatnim krokiem konfiguracji jest zapis nowych wartości parametrów do urządzenia poprzez wybranie menu Transmisja i wybranie pozycji Zapisz dane do przelicznika. W kolumnie modyfikacja dla zmodyfikowanego parametru powinien pojawić się napis OK Rys Opis parametrów tablicy DP w IK-201 Tabela 3 Parametry tablicy DP Nr Nazwa parametru Domyślna wartość parametru Jedn. Zakres wartości parametru Opis parametru 0 PIN 2222 (1) Max. 4 cyfry Ustawienie kodu PIN 1 Hasło 4096 (1) Max. 5 cyfr Hasło dla USER Adres GM Adres GM urządzenia 3 Numer Fabryczny 12345IK Nr. fabryczny urządzenia 4 Ilość prób PIN parametr odczytywany 0...3, 255 gdy nie odczytano z SIM ilości prób wpisania kodu Ilość prób wpisania kodu PIN, IK-201 nie wpisze ustawionego kodu PIN, gdy odczytana ilość prób wpisania PIN z karty SIM wynosi jeden. 5 Tryb pracy GPRS(TCP), 1-CSD, 2-GPRS(UDP) 6 Okres restartu 0 min , 0 oznacza wyłączenie okresowego restartu Co ile min. urządzenie ma się resetować. W trybie pracy GPRS IK- 201 wysyła Ping-a i jeżeli w ciągi 15 sek. nie dostanie odpowiedzi wykona restart 7 Nazwa APN plum.pl Max. 24 znaki Nazwa APN-u 8 Użytkownik APN użytkownik APN Max. 16 znaków Użytkownik APN 9 Hasło APN hasło APN Max. 16 znaków Hasło APN Zakres IP dla (2) bajty UDP Zakres IP dla TCP (3) bajty Zakres adresów IP z jakimi IK-201 może nawiązać połączenie UDP Zakres adresów IP z jakimi IK-201 może nawiązać połączenie TCP DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 13 z 32

14 12 Nr portu UDP Ustawienie nr. portu dla połączeń UDP 13 Nr portu TCP Ustawienie nr. portu dla połączeń TCP 14 TCP/UDP timeout 60 s Po tym czasie w nastąpi zamknięcie połączenia TCP/UDP, gdy nie ma aktywności na linii RX 15 Czas jedn. resetu 0 min , 0 oznacza wyłączenie jednorazowego restartu Czas odliczany po zerwaniu połączenia TCP/UDP. Jeżeli w ciągu tego czasu nie nastąpi ponowne połączenie, IK-201 wyśle Ping-a jeżeli w ciągi 15 sek. nie dostanie odpowiedzi wykona restart 16 CSD timeout 30 s 17 Znak budzący (4) 0 18 Adres IP dla polecenia PING bajty, Po tym czasie w nastąpi zamknięcie połączenia CSD, gdy nie ma aktywności na linii RX 0- brak znaku budzącego K przy pierwszym połączeniu, 1-wysyłany jest znak budzący K przy pierwszym połączeniu CSD,TCP,UDP Adres IP, na który IK- 201 ma wysłać ping-a. Wartość domyślna - nieokreślona S S S S S1 TCP zbocze Odczytany stan wejścia S1, 0- rozwarte z masą, 1- zwarte z masą Odczytany stan wejścia S2, 0- rozwarte z masą, 1- zwarte z masą Odczytany stan wejścia S3, 0- rozwarte z masą, 1- zwarte z masą Odczytany stan wejścia S4, 0- rozwarte z masą, 1- zwarte z masą Ustawienie alarmu dla wejścia S1przez TCP; 0- wyłączone; 1- zbocze narastające; 2 - zbocze opadające; 3- oba zbocza DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 14 z 32

15 24 S2 TCP zbocze S3 TCP zbocze S4 TCP zbocze S1 SMS zbocze S2 SMS zbocze S3 SMS zbocze S4 SMS zbocze Opóźnienie alarmu 60 min Alarm adres IP 4 bajty, Alarm TCP port Ustawienie alarmu dla wejścia S2 przez TCP; 0- wyłączone; 1- zbocze narastające; 2 - zbocze opadające; 3- oba zbocza Ustawienie alarmu dla wejścia S3 przez TCP; 0- wyłączone; 1- zbocze narastające; 2 - zbocze opadające; 3- oba zbocza Ustawienie alarmu dla wejścia S4 przez TCP; 0- wyłączone; 1- zbocze narastające; 2 - zbocze opadające; 3- oba zbocza Ustawienie alarmu dla wejścia S1 przez SMS; 0- wyłączone; 1- zbocze narastające; 2 - zbocze opadające; 3- oba zbocza Ustawienie alarmu dla wejścia S2 przez SMS; 0- wyłączone; 1- zbocze narastające; 2 - zbocze opadające; 3- oba zbocza Ustawienie alarmu dla wejścia S3 przez SMS; 0- wyłączone; 1- zbocze narastające; 2 - zbocze opadające; 3- oba zbocza Ustawienie alarmu dla wejścia S4 przez SMS; 0- wyłączone; 1- zbocze narastające; 2 - zbocze opadające; 3- oba zbocza Czas opóźnienia, po którym dane wejście sygnalizacji będzie znowu sprawdzane. Adres IP, na który wysyłane będą komunikaty alarmowe poprzez TCP. Wartość domyślna - nieokreślona Numer portu, na który wysyłane będą komunikaty DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 15 z 32

16 34 Alarm TCP próby S1 zbocze nar. TCP tekst 36 S1 zbocze op. TCP tekst 37 S2 zbocze nar. TCP tekst 38 S2 zbocze op. TCP tekst 39 S3 zbocze nar. TCP tekst 40 S3 zbocze op. TCP tekst 41 S4 zbocze nar. TCP tekst 42 S4 zbocze op. TCP tekst S1 TCP rise text S1 TCP fall text S2 TCP rise text S2 TCP fall text S3 TCP rise text S3 TCP fall text S4 TCP rise text S4 TCP fall text Max. 64 znaki Max. 64 znaki Max. 64 znaki Max. 64 znaki Max. 64 znaki Max. 64 znaki Max. 64 znaki Max. 64 znaki 43 Alarm SMS tel.1 48xxxxxxxxx 48xxxxxxxxx 44 Alarm SMS tel.2 48xxxxxxxxx 48xxxxxxxxx 45 S1 zbocze nar. SMS tekst 46 S1 zbocze op. SMS tekst 47 S2 zbocze nar. SMS tekst 48 S2 zbocze op. SMS tekst 49 S3 zbocze nar. SMS tekst S1 SMS rise text S1 SMS fall text S2 SMS rise text S2 SMS fall text S3 SMS rise text Max. 64 znaki Max. 64 znaki Max. 64 znaki Max. 64 znaki Max. 64 znaki alarmowe poprzez TCP Ilość prób wysyłania komunikatów alarmowych poprzez TCP Treść komunikatu wysłanego przez TCP dla wejścia S1-zbocze narastające Treść komunikatu wysłanego przez TCP dla wejścia S1-zbocze opadające Treść komunikatu wysłanego przez TCP dla wejścia S2-zbocze narastające Treść komunikatu wysłanego przez TCP dla wejścia S2-zbocze opadające Treść komunikatu wysłanego przez TCP dla wejścia S3-zbocze narastające Treść komunikatu wysłanego przez TCP dla wejścia S3-zbocze opadające Treść komunikatu wysłanego przez TCP dla wejścia S4-zbocze narastające Treść komunikatu wysłanego przez TCP dla wejścia S4-zbocze opadające Nr. Telefonu-1, na który ma być wysłany SMS z komunikatem alarmowym Nr. Telefonu-2, na który ma być wysłany SMS z komunikatem alarmowym Treść komunikatu wysłanego SMS-em dla wejścia S1-zbocze narastające Treść komunikatu wysłanego SMS-em dla wejścia S1-zbocze opadające Treść komunikatu wysłanego SMS-em dla wejścia S2-zbocze narastające Treść komunikatu wysłanego SMS-em dla wejścia S2-zbocze opadające Treść komunikatu wysłanego SMS-em dla DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 16 z 32

17 50 S3 zbocze op. SMS tekst 51 S4 zbocze nar. SMS tekst 52 S4 zbocze op. SMS tekst 53 Poziom sygnału GSM (5) S3 SMS fall text S4 SMS rise text S4 SMS fall text parametr odczytywany Max. 64 znaki Max. 64 znaki Max. 64 znaki , 99 oznacza nieznany poziom sygnału (brak zasięgu) wejścia S3-zbocze narastające Treść komunikatu wysłanego SMS-em dla wejścia S3-zbocze opadające Treść komunikatu wysłanego SMS-em dla wejścia S4-zbocze narastające Treść komunikatu wysłanego SMS-em dla wejścia S4-zbocze opadające Odczytany poziom sygnału poprzez AT+CSQ 1) parametry wyświetlane w postaci **** 2) maska pozwala na odbieranie połączeń ze wszystkich adresów IP, w ramach tego samego APN-u. Przykłady (połączenie w obrębie tego samego APN-u): chcemy aby do IK-201 mógł nawiązać połączenie TCP tylko jeden klient o adresie IP np to musimy wpisać do parametru Zakres IP dla TCP wartość mamy dwóch klientów do odczytywania IK-201 o następujących adresach IP : i , chcemy aby Ci klienci mogli nawiązać połączenie TCP z IK-201 to musimy wpisać do parametru Zakres IP dla TCP wartość (Uwaga: do IK-201 będą mogli połączyć się klienci o adresach IP ; ; ; ) Ik-201 niezależnie od ustawionej maski odpowiada na PING-i otrzymane z dowolnego adresu w ramach APN-u. 3) maska dla połączenia UDP, działanie patrz pkt. 2) 4) znak budzący włączamy w przypadku współpracy IK-201 z MacBATII/MacREJII, MacBATe/MacRP 5) minimalny poziom sygnału GSM dla prawidłowej pracy interfejsu IK-201 to ok. 12. DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 17 z 32

18 3.3 Tryb pracy CSD konfiguracja W tablicy DP ustawiamy parametry: 1. Tryb pracy - ustawiamy wartość 1 ( 0:-GPRS(TCP), 1 -CSD, 2 - GPRS(UDP), (domyślnie 1 ) 2. Okres restartu - co ile minut nastąpi restart urządzenia (domyślnie 1440 min ) 3. CSD timeout - czas po jakim nastąpi zamknięcie sesji, gdy nie wykryto aktywności na linii Rx dla sesji CSD (domyślnie 30 sek. ) Po zakończeniu sesji CSD, urządzenie wykona restart i wejdzie w nasłuch w sieci GSM, gotowe do zestawienia ponownego połączenia CSD. 3.4 Tryb pracy TCP-Serwer konfiguracja W tablicy DP ustawiamy parametry: 1. Tryb pracy - ustawiamy wartość 0 ( 0 -GPRS(TCP), 1 -CSD, 2 - GPRS(UDP), (domyślnie 1 ) 2. Okres restartu - co ile minut nastąpi restart urządzenia (domyślnie 1440 min ). W trybie pracy TCP-Serwer, po czasie Okres restartu jest wysyłany PING, w przypadku gdy: jest odpowiedź na PING, IK-201 pozostanie nadal w nasłuchu, gotowe do zestawienia połączenia brak jest odpowiedzi na PING, IK-201 wykona restart i ponownie będzie się logować do sieci GSM/GPRS 3. Nazwa APN - nazwa punktu dostępowego w sieci GPRS (domyślnie plum.pl ) 4. Użytkownik APN - nazwa użytkownika APN 5. Hasło APN - hasło użytkownika APN 6 Zakres IP dla TCP ustawiamy maskę (domyślnie ) 7. Nr portu TCP - ustawienie nr. portu nasłuchu dla połączenia TCP (domyślnie "5000") 8. TCP/UDP timeout - czas po jakim nastąpi zamknięcie sesji, gdy nie wykryto aktywności na linii Rx dla sesji TCP/UDP (domyślnie 60 sek. ) 9. Czas jedn. resetu - czas jednorazowego resetu - odliczany po zerwaniu połączenia TCP/UDP (domyślnie "30 min."). Jeżeli w ciągu tego czasu nie nastąpi ponowne zestawienie połączenia, zostanie wysłana komenda PING, w przypadku gdy: jest odpowiedź na PING, IK-201 pozostanie nadal w nasłuchu, gotowe do zestawienia połączenia brak jest odpowiedzi na PING, IK-201 wykona restart i ponownie będzie się logować do sieci GSM/GPRS 10. Adres IP dla polecenia PING - Adres IP, na który zostanie wysłana komenda PING DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 18 z 32

19 Po zakończeniu sesji TCP ponowne otwarcie połączenia jest możliwe po ok. 10sek. DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 19 z 32

20 3.5 Tryb pracy UDP-Serwer konfiguracja W tablicy DP ustawiamy parametr: 1. Tryb pracy - ustawiamy wartość 2 ( 0:-GPRS(TCP), 1 -CSD, 2 - GPRS(UDP) 2. Okres restartu - co ile minut nastąpi restart urządzenia (domyślnie 1440 min ). W trybie pracy UDP-Serwer, po czasie Okres restartu jest wysyłany PING, w przypadku gdy: jest odpowiedź na PING, IK-201 pozostanie nadal w nasłuchu, gotowe do zestawienia połączenia brak jest odpowiedzi na PING, IK-201 wykona restart i ponownie będzie się logować do sieci GSM/GPRS 3. Nazwa APN - nazwa punktu dostępowego w sieci GPRS (domyślnie plum.pl ) 4. Użytkownik APN - nazwa użytkownika APN 5. Hasło APN - hasło użytkownika APN 6. Zakres IP dla UDP ustawiamy maskę (domyślnie ) 7. Nr portu UDP - ustawienie nr. portu nasłuchu dla połączenia UDP (domyślnie "4100") 7. TCP/UDP timeout - czas po jakim nastąpi zamknięcie sesji, gdy nie wykryto aktywności na linii Rx dla sesji TCP/UDP (domyślnie 60 sek. ) 8. Czas jedn. resetu - czas jednorazowego resetu - odliczany po zerwaniu połączenia TCP/UDP (domyślnie "30 min."). Jeżeli w ciągu tego czasu nie nastąpi ponowne zestawienie połączenia, zostanie wysłana komenda PING, w przypadku gdy: jest odpowiedź na PING, IK-201 pozostanie nadal w nasłuchu, gotowe do zestawienia połączenia brak jest odpowiedzi na PING, IK-201 wykona restart i ponownie będzie się logować do sieci GSM/GPRS 9. Adres IP dla polecenia PING" - Adres IP, na który zostanie wysłana komenda PING Po zakończeniu sesji UDP ponowne otwarcie połączenia jest możliwe po ok. 10sek. 3.6 Awaryjne połączenie CSD W trybie TCP/UDP-Serwer jest możliwe nawiązanie Awaryjnego połączenia CSD. Awaryjne oznacza tu, że IK-201 zachowuje się w nim inaczej niż w trybie CSD. Od chwili rozpoczęcia pierwszego wywołania CSD IK-201 w czasie ok. 1min przechodzi z trybu TCP/UDP-Serwer do trybu CSD, gdzie przez kolejne 2min oczekuje na zestawienie z nim właściwego połączenia CSD. Jeżeli w tym czasie nie nastąpi zestawienie połączenia CSD, IK-201 rozpocznie powrót (trwający około 6min) do trybu TCP/UDP-Serwer. Na zakończenie połączenia awaryjnego CSD IK-201 wraca do trybu GPRS po czasie około 6min. W czasie zestawionego awaryjnego połączenia CSD z IK-201 połączenie GPRS nie jest oczywiście dostępne. Jeżeli połączenie CSD zostanie zainicjowane w chwili odczytu przelicznika w GPRS wówczas do modemu wywołującego sieć zwróci komunikat o niemożliwości zestawienia połączenia. DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 20 z 32

21 4 Wejścia sygnalizacyjne Cztery wejścia sygnalizacyjne służą do zdalnego przekazania stanu alarmowego. Stan alarmowy może być przekazany poprzez wysłanie SMS-a na zaprogramowane w urządzeniu numery telefonu lub też poprzez wysłanie komunikatu do serwera alarmowego w sieci GPRS. 4.1 Przekazanie alarmu przez SMS Drogą tą może być przekazany stan alarmowy we wszystkich trybach pracy urządzenia. Istnieje możliwość wysłania treści SMS na dwa różne numery telefonów (Alarm SMS tel.1 i Alarm SMS tel.2). Maksymalna długość komunikatu SMS wynosi 64 znaki. Istnieje możliwość zdefiniowania treści komunikatu dla dwóch zboczy sygnału pojawiającego się na wejściu. Konfiguracja: S1 SMS zbocze S4 SMS zbocze - ustawienie alarmu dla wejścia S1-S4 przez SMS; 0- wyłączone; 1- zbocze narastające; 2- zbocze opadające; 3- oba zbocza S1 zbocze nar. SMS text S4 zbocze nar. SMS text - treść komunikatu wysłanego SMS-em dla wejścia S1-S4 - zbocze narastające S1 zbocze op. SMS text S4 zbocze op. SMS text - treść komunikatu wysłanego SMS-em dla wejścia S1-S4 - zbocze opadające Alarm SMS tel.1 oraz Alarm SMS tel.2 - nr. telefonów, na które zostaną wysłane SMS-y. Konieczne jest dopisanie 48 przed numerem telefonu. Aby wysłać SMS tylko na jeden numer telefonu, drugi numer telefonu należy wykasować (w konfiguratorze przeliczników, kolumna wartość parametru zaznaczyć nr. telefonu, nacisnąć klawisz Delete i zmodyfikować parametr w tablicy DP interfejsu IK-201, tak jak dla parametru PIN, Rys. 3-5 i Rys. 3-6 ). Opóźnienie alarmu - czas opóźnienia, po którym dane wejście sygnalizacji będzie znowu sprawdzane. Opóźnienie jest liczone od momentu wysłania komunikatu alarmowego. 4.2 Przekazanie alarmu przez GPRS Drogą tą może być przekazany stan alarmowy w dwóch trybach pracy urządzenia TCP-serwer i UDP-serwer. Komunikat alarmowy jest zawsze wysyłany po połączeniu TCP, nawet gdy urządzenie jest w trybie UDPserwer. Maksymalna długość komunikatu TCP wynosi 64 znaki. DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 21 z 32

22 Konfiguracja: S1 TCP zbocze S4 TCP zbocze - ustawienie alarmu dla wejścia S1-S4 wysyłanego poprzez TCP; 0- wyłączone; 1- zbocze narastające; 2- zbocze opadające; 3- oba zbocza S1 zbocze nar. TCP text S4 zbocze nar. TCP text - treść komunikatu wysłanego poprzez TCP dla wejścia S1-S4 - zbocze narastające S1 zbocze op. TCP text S4 zbocze op. TCP text - treść komunikatu wysłanego poprzez TCP dla wejścia S1-S4 - zbocze opadające Alarm adres IP alarmowe poprzez TCP adres IP, na który będą wysyłane komunikaty Alarm TCP port - numer portu na który będą wysyłane alarmy Alarm TCP próby - ilość prób wysyłania komunikatów poprzez TCP Opóźnienie alarmu - czas opóźnienia, po którym dane wejście sygnalizacji będzie znowu sprawdzane. Opóźnienie jest liczone od momentu wysłania komunikatu alarmowego. DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 22 z 32

23 5 Przystosowanie do urządzeń PLUM Rys. 5-1 Schemat aplikacyjny IK-201 z INT-S II DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 23 z 32

24 Rys. 5-2 Schemat aplikacyjny IK-201 z MacZ II DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 24 z 32

25 Do urządzeń Plum: dla MacBAT II lub MacREJ II w przypadku przenoszenia sygnału alarmu zbiorczego do IK-201 przez barierę INTSII należy w MacBAT/MacREJ należy ustawić zworkę ZW1 w pozycji Separacja OC oraz linię OC(-) połączyć z masą po stronie INTS II Rys Opcja "Alarmu zbiorczego" została zaimplementowana w urządzeniach PLUM od następującej wersji oprogramowania: w MacBAT II/1OC seria 0828 w MacREJ II/1OC seria 0828 w MacMAT II - seria 4B65 Jak przenieść sygnał Alarmu zbiorczego z MacBAT II/1OC lub MacREJ II/1OC do IK-201 poprzez INTS II? a) w MacBAT II/1OC połączyć wyjście sterujące OC3(+) poprzez barierę INTS II (linia D2- lub D2+) z wejściem sygnalizacji w IK- 201, np. z 1-szym (Rys. 5-3), a styk OC(-) połączyć jak na rysunku. Zworka ZW1 w MacBAT II/1OC musi być w pozycji Separacja OC czyli w pozycji poziomej. Nie należy łączyć OC(-) do GND w MacBAT II/1COM. Rys. 5-3 Podłączenie alarmu zbiorczego b) w MacREJ II/1OC identycznie, tylko wyjście sterujące OC3(+) połączyć poprzez barierę INTS II (linia D2- lub D2+) z 2-gim wejściem sygnalizacji w IK-201 c) w MacBAT II/1OC lub MacREJ II/1OC - Wyjściu #3 należy przyporządkować Alarm zbiorczy (Alarm aktywujący), jego polaryzację na Aktywny zwarty. Sposób pojawiania się alarmu zbiorczego na OC3, ciągły albo cykliczny, zależy od sposobu zasilania MacBAT II. Jeżeli MacBAT II zasilany jest z 230VAC poprzez zasilacz (np. 12VDC) i barierę INTS II oraz nie został wybrany tryb zasilania z baterii słonecznej to sygnał na OC3 alarmu trwać będzie DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 25 z 32

26 przez cały czas "Alarmu zbiorczego". Jeżeli MacBAT II pracuje w trybie zasilania z baterii słonecznej sygnał alarmowy pojawiać się będzie na czas ok. 0.5sek co 30sek. W obu przypadkach taka sygnalizacja Alarmu zbiorczego ma w IK- 201 polaryzację 0 (tzn. wystąpienie alarmu powoduje obniżenie napięcia i zaświecenie diody LED w dołączonej IK-201). d) W fabrycznym ustawieniu MacBAT II/1OC, MacREJ II/1OC, MacMAT II, żaden alarm indywidualny nie jest przyporządkowany do Alarmu zbiorczego (tzn. rejestry konf zbiorczy=0 w tablicy DP). Podczas wyboru indywidualnych alarmów, które będą składać się na Alarm zbiorczy warto, przynajmniej na etapie początkowym, skorzystać z pomocy w PLUM. Stąd można otrzymać program Gazmodem 2 lub Konfigurator przeliczników, które posłużą do: odczytu Tablicy Zdarzeń i Alarmów z przelicznika/rejestratora. odczytu Tablicy DP i sprawdzenia w niej położenia adresu oraz wartości rejestrów konf zbiorczy. Położenie tych rejestrów przedstawiają poniższe tabele. Nazwy rejestrów konfiguracyjnych Alarmów zbiorczych wraz z wartościami fabrycznymi w tablicach DP (końcowe adresy) przeliczników PLUM w MacBAT II/1OC nr w DP nazwa status wartość wykł. jednostka inf. dodatkowe parametru hasło USER ********** 0 O ^string 351 konf zbiorczy MO ^dword 352 konf zbiorczy MO ^dword 353 b.d 00 brak 0 ^short w MacREJ II/1OC nr w DP nazwa status wartość wykł. jednostka inf. dodatkowe parametru hasło USER ********** 0 O ^string 153 konf zbiorczy MO ^dword 154 konf zbiorczy MO ^dword 155 b.d 00 brak 0 ^short w MacMat II są 4-ry dowolnie konfigurowalne Alarmy zbiorcze A, B, C i D, które można dowolnie przyporządkować wyjściom sterującym nr w DP nazwa status wartość wykł. jednostka inf. dodatkowe parametru hasło USER ********** 0 O ^string 657 konf zbiorczy MO ^dword A1 658 konf zbiorczy MO ^dword A2 659 konf zbiorczy MO ^dword A3 DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 26 z 32

27 660 konf zbiorczy MO ^dword A4 661 czas zbiorczy A sek MO ^word 662 konf zbiorczy MO ^dword B1 663 konf zbiorczy MO ^dword B2 664 konf zbiorczy MO ^dword B3 665 konf zbiorczy MO ^dword B4 666 czas zbiorczy B sek MO ^word 667 konf zbiorczy MO ^dword C1 668 konf zbiorczy MO ^dword C2 669 konf zbiorczy MO ^dword C3 670 konf zbiorczy MO ^dword C4 671 czas zbiorczy C sek MO ^word 672 konf zbiorczy MO ^dword D1 673 konf zbiorczy MO ^dword D2 674 konf zbiorczy MO ^dword D3 675 konf zbiorczy MO ^dword D4 676 czas zbiorczy D sek MO ^word 677 b.d 00 brak 0 ^short W macmat II występują także rejestry 661, 666, 671, 676 powiązany z Alarmami zbiorczymi. Wartości tych rejestrów określają czas (w sekundach) występowania danego Alarmu zbiorczego (A, B, C lub D). Wartość fabryczna 60sek. W MacMAT II dowolny z Alarmów zbiorczych A, B, C lub D można przyporządkować dowolnemu, jednemu z 4-ch wyjść sygnalizacyjnych (opcja 4WY MacMAT II) zmiany wartości (dziesiętnie) parametru konf zbiorczy w tablicy DP. W wartości tej zawarty jest wybór indywidualnych alarmów składających się na Alarm zbiorczy. Przykładowo jeżeli na Alarm zbiorczy składać się będą wymienione na końcu, w odpowiednich tabelach, alarmy indywidualne oraz położenie rejestrów Alarmu zbiorczego w tablicy DP jest takie jak w poprzednim podpunkcie to: do rejestru 351 tablicy DP MacBAT II należy wpisać wartość do rejestru 352 tablicy DP MacBAT II należy wpisać wartość do rejestru 153 tablicy DP MacREJ II należy wpisać wartość do rejestru 154 tablicy DP MacREJ II należy wpisać wartość 255 DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 27 z 32

28 do rejestru 657 tablicy DP MacMAT II należy wpisać wartość do rejestru 658 tablicy DP MacMAT II należy wpisać wartość do rejestru 659 tablicy DP MacMAT II należy wpisać wartość do rejestru 660 tablicy DP MacMAT II należy wpisać wartość 0 Przykładowo, aby w Alarmie zbiorczym w MacREJ II/1OC zawrzeć indywidualne alarmy od 32 do 39 włącznie, do rejestru 154 tablicy DP należy wstawić wartość: Wartości odpowiednich potęg podane zostały obok kodu danego parametru. Po włączeniu alarmów indywidualnych do alarmu zbiorczego należy w Tablicy DP wpisać odpowiednie parametry powiązane z włączonymi alarmem indywidualnym. Przykładowo, jeżeli do Alarmu zbiorczego włączony został alarm Przekroczenie limitu P to w DP należy wpisać odpowiednie wartości do Dolnego limitu ciśnienia (dl P, nr 200 w DP MacBAT II/1OC) i Górnego limitu ciśnienia (gl P, nr 201 w DP MacBAT II/1OC) Tablice DP oraz Zdarzeń i Alarmów nie są identyczne w każdym przeliczniku! e) programem Konfigurator przeliczników zaprogramować zachowanie się IK-201 na wystąpienie "Alarmu zbiorczego" na jego wejściu sygnalizacji W identyczny sposób łączy się wyjście sterujące z MacREJ II/1OC, poprzez jego barierę INTS II (D2- lub D2+), do wolnego wejścia sygnalizacji w IK Jeżeli w stacji znajduje się zarówno MacBAT II/1OC jak i MacREJ II/1OC, oba zasilane w sposób ciągły wtedy wyjście sterujące z MacBAT II/1OC można podłączyć bezpośrednio do wolnego wejścia sygnalizacji w MacREJ II/1OC. "Alarm zbiorczy" w IK-201 będzie w tym przypadku powiązany z obydwoma tymi urządzeniami. Alarm zbiorczy styki wyjścia sterującego 1 z MacMAT IIA_OKW podłącza się w IK-201 pomiędzy wolne wejście a GND. W IK-201 wejście to powinno mieć ustawione aktywne zbocze alarmu na opadające. Standardowo styk zwierny wyłącznika drzwi skrzynki telemetrii (zwarcie styku następuje przy otwarciu drzwi) podłączany jest do 4-tego wejścia DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 28 z 32

29 sygnalizacji w IK-201. W IK-201 sygnalizacja ta ma aktywne zbocze alarmu (polaryzację) - opadające (alarm przy zwarciu wejścia). Standardowo w skrzynkach telemetrii wyjście LB (Low Battery) z zasilacza MERAWEX EL25-B lub D informujące o niskim stanie naładowania akumulatora podłączane jest do 3-go wejścia sygnalizacji w IK-201. W IK- 201 sygnalizacja ta powinna mieć aktywne zbocze alarmu (polaryzację) narastające (alarm przy rozwarciu wejścia), niski stan naładowania akumulatora powoduje podniesienie napięcia na tym wejściu i zgaszenie sygnalizacyjnej diody LED. Standardowo w skrzynkach telemetrii wyjście INFO (równoważne Low Battery) z regulatora SOLARIS 5/12/12-24/I informujące o niskim stanie naładowania akumulatora podłączane jest do 3-go wejścia sygnalizacji w IK-201. W IK-201 sygnalizacja ta powinna mieć aktywne zbocze alarmu (polaryzację) - opadające (alarm przy zwarciu wejścia), niski stan naładowania akumulatora powoduje obniżenie napięcia na tym wejściu i załączenie sygnalizacyjnej diody LED. Wejścia sygnalizacji (6szt) w MacREJ II są w jego standardowym wykonaniu a w MacBAT II takie wejścia (3szt) stanowią opcję. Sugerowany przez PLUM skład "Alarmu zbiorczego" (patrz numer kodu na końcu tabel) w urządzeniach PLUM określają tabele poniżej. DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 29 z 32

30 TABLICE ZDARZEŃ I ALARMÓW MacBAT II/1OC (seria 828) MacREJ II/1OC (seria 828) MacMAT II (seria 4B63) Kod MacBAT Nazwa /2^n II 0/0 Włączenie MacBAT - 1/1 Błąd matematyczny TAK 2/2 Przekr.wart.alg. TAK 3/3 Przekr. limitu P TAK 4/4 Przekr. limitu P2 TAK 5/5 Zmiana czasu - 6/6 Aut. zmiana czasu - 7/7 Przekr. limitu T TAK 8/8 Uszk.czujn. T wew. TAK 9/9 Limit strum. QVn TAK 10/10 Limit strum. QVr TAK 11/11 Przekr. lim. dvnh3-12/12 Przekr. lim. dvnh2-13/13 Przekr. lim. dvnh1-14/14 Przekr. Vr-Vrd TAK 15/15 Czestotliwosc LF TAK 16/16 Przekroczenie P TAK 17/17 Przekroczenie P2 TAK 18/18 Przekroczenie T TAK 19/19 Zakres gazomierza TAK 20/20 Błąd gazom. HF/LF TAK 21/21 Zm. czasu >10 min - 22/22 Sprawdz. pomiarów - 23/23 Próba złam. hasła - 24/24 Zmiana Vr - 25/25 Zm.okr.próbkowania - 26/26 Zmiana konfiguracji - 27/27 Modyfikacja wartości - 28/28 Modyfikacja napisu - 29/29 Zmiana składu gazu - 30/30 Wartości zast. gazu - 31/31 Włączenie korekcji - 32/0 Wymiana programu - 33/1 Zerowanie MacBAT - 34/2 Sygnalizacja 1 TAK 35/3 Sygnalizacja 2 TAK 36/4 Sygnalizacja 3 TAK 37/5 Zasilanie zewn. - 38/6 Wadliwy zasilacz - 39/7 Bateria słoneczna - 40/8 Wyłączenie baterii TAK 41/9 Wymiana baterii - 42/10 Rozładowana bateria TAK 43/11 Uszkodz. klawiatury TAK 44/12 Przejś.liczn.przez 0-45/13 Zerwany styk kontr. TAK 46/14 Blokada przelicznika - 47/15 Przekr. lim. rez1 TAK 48/16 Przekr. lim. rez2 TAK 49/17 Przekr. lim. rez3 TAK 50/18 Przekr. lim. rez4 TAK 51/19 Brak łączności rez1 TAK 52/20 Brak łączności rez2 TAK 53/21 Brak łączności rez3 TAK 54/22 Brak łączności rez4 TAK 55/23 Autotest systemu - 56 Alarm zbiorczy Suma logiczna w/w Kod MacREJ Nazwa /2^n II 0/0 Włączenie MacREJ II - 1/1 Przekr. limitu P1 TAK 2/2 Przekr. limitu P2 TAK 3/3 Zmiana czasu - 4/4 Aut. zmiana czasu - 5/5 Przekr. limitu T TAK 6/6 Uszk.czujn. T wew. TAK 7/7 Przekroczenie P1 TAK 8/8 Przekroczenie P2 TAK 9/9 Przekroczenie T TAK 10/10 Zmiany ciśnienia - 11/11 Zm. czasu >10 min - 12/12 Próba złam. hasła - 13/13 Zm.okr.próbkowania - 14/14 Modyfikacja wartości - 15/15 Modyfikacja napisu - 16/16 Wymiana programu - 17/17 Zerowanie MacRej II - 18/18 Sygnalizacja 1 TAK 19/19 Sygnalizacja 2 TAK 20/20 Sygnalizacja 3 TAK 21/21 Sygnalizacja 4 TAK 22/22 Sygnalizacja 5 TAK 23/23 Sygnalizacja 6 TAK 24/24 Zasilanie zewn. - 25/25 Wadliwy zasilacz - 26/26 Bateria słoneczna - 27/27 Wyłączenie baterii TAK 28/28 Wymiana baterii - 29/29 Rozładowana bateria TAK 30/30 Uszkodz. klawiatury TAK 31/31 Blokada przelicznika - 32/0 Przekr. lim. rez1 TAK 33/1 Przekr. lim. rez2 TAK 34/2 Przekr. lim. rez3 TAK 35/3 Przekr. lim. rez4 TAK 36/4 Brak łączności rez1 TAK 37/5 Brak łączności rez2 TAK 38/6 Brak łączności rez3 TAK 39/7 Brak łączności rez4 TAK 40/8 Autotest systemu - 41 Alarm zbiorczy Suma logiczna w/w Kod MacMAT Nazwa /2^n IIA 0/0 Włączenie MacMAT II - 1/1 Błąd matematyczny TAK 2/2 Przekr.wart.alg. TAK 3/3 Przekr. dp/ P TAK 4/4 Przekroczenie dp TAK 5/5 Przekroczenie P TAK 6/6 Przekroczenie T TAK 7/7 Przekroczenie rez1 TAK 8/8 Przekroczenie rez2 TAK 9/9 Limit strumienia Qn TAK 10/10 Limit strumienia Qr TAK 11/11 Przekr. limitu dp TAK 12/12 Przekr. limitu P TAK 13/13 Przekr. limitu T TAK 14/14 Przekr. limitu rez1 TAK 15/15 Przekr. limitu rez2 TAK 16/16 Przekr. limitu dvnh1-17/17 Przekr. limitu dvnh2-18/18 Przekr. limitu dvnh3-19/19 Czestotliwosc LF TAK 20/20 Przekroczenie Re TAK 21/21 Błąd pomiaru różn.dp TAK 22/22 Gruby błąd pomiaru dp TAK 23/23 Zakres gazomierza TAK 24/24 Błąd gazom. HF2/HF3 TAK 25/25 Błąd gazom. HF2/LF TAK 26/26 Przekr. Vr-Vrd TAK 27/27 Zmiana Vr - 28/28 Wyłączenie ręczne - 29/29 Sprawdz.pomiarów - 30/30 Przekr.fmax nawanial TAK 31/31 Próba złamania hasła - 32/0 Zm. czasu >10 min - 33/1 Zmiana czasu - 34/2 Aut. zmiana czasu - 35/3 Zm.okr.próbkowania - 36/4 Zmiana konfiguracji - 37/5 Modyfikacja wartości - 38/6 Modyfikacja stringu - 39/7 Zmiana składu gazu - 40/8 Wartości zast.gazu - 41/9 Wymiana programu - 42/10 Zerowanie MacMAT - 43/11 Rozładow. akumulator TAK 44/12 Zanik zasilania - 45/13 Wyłączenie akumulat. TAK 46/14 Test akumulatora - 47/15 Ładown.akumulatora - 48/16 Rozładowany UPS - 49/17 T akum.poza zakresem TAK 50/18 Przeładowany akum. TAK 51/19 Przepalony bezpiecz. TAK 52/20 Zużyty akumulator TAK 53/21 Sygnalizacja S6-1 TAK 54/22 Sygnalizacja S6-2 TAK 55/23 Sygnalizacja S6-3 TAK 56/24 Sygnalizacja S6-4 TAK 57/25 Sygnalizacja S6-5 TAK 58/26 Sygnalizacja S6-6 TAK 59/27 Sygnalizacja SN4-1 TAK 60/28 Sygnalizacja SN4-2 TAK 61/29 Sygnalizacja SN4-3 TAK 62/30 Sygnalizacja SN4-4 TAK 63/31 Sygnalizacja SN4-N TAK 64/0 Sygnalizacja TAK 65/1 Sygnalizacja SN6-1 TAK DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 30 z 32

31 66/2 Sygnalizacja SN6-2 TAK 67/3 Sygnalizacja SN6-3 TAK 68/4 Sygnalizacja SN6-4 TAK 69/5 Sygnalizacja SN6-5 TAK 70/6 Sygnalizacja SN6-6 TAK 71/7 Sygnalizacja SO-1 TAK 72/8 Sygnalizacja SO-2 TAK 73/9 Sygnalizacja SO-3 TAK 74/10 Sygnalizacja SO-4 TAK 75/11 Sygnalizacja SO-5 TAK 76/12 Sygnalizacja SO-6 TAK 77/13 Uszkodzona płyta 1 TAK 78/14 Uszkodzona płyta 2 TAK 79/15 Uszkodzona płyta 3 TAK 80/16 Uszkodzona płyta 4 TAK 81/17 Uszkodzona płyta 5 TAK 82/18 Przejście licznika/0-83/19 Włączenie korekcji - 84/20 Wyłączenie korekcji - 85/21 Autotest systemu - 86 Alarm zbiorczy Suma logiczna w/w Alarm zbiorczy jest edytowalny w sensie takim, że: - można zdalnie sprawdzić aktualny stan (0 lub 1) Alarmu zbiorczego w przeliczniku/rejestratorze (ostatni parametr w Tablicy Zdarzeń i Alarmów) - można zdalnie sprawdzić, które alarmy indywidualne składają się na Alarm zbiorczy poprzez sprawdzenie wartości rejestrów konf zbiorczy w Tablicy DP - można zdalnie zmienić wybór alarmów indywidualnych składających się na Alarm zbiorczy poprzez zmianą wartości rejestru konf zbiorczy w Tablicy DP - można zdalnie wyłączyć Alarm zbiorczy, czyli zrezygnować z przekazywania stanu alarmowego przez wpisanie wartości 0 do rejestru konf zbiorczy w Tablicy DP. - można zdalnie włączyć Alarm zbiorczy, czyli rozpocząć zdalne przekazywanie informacji o powstaniu alarmowego przez wpisanie właściwej wartości do rejestru konf zbiorczy w Tablicy D DOKUMENTACJA TECHNICZNO RUCHOWA lipiec 2008 Strona 31 z 32

32 Rejestr zmian: ( ) zmiany względem wersji 1.0: rozszerzono tabele nr.1 Dane techniczne o zakres temp. pracy i wejścia sygnalizacji, dodano kierunki sygnałów na Rys.2-3 Rozmieszczenie gniazd i wtyków, poprawiono Rys.2-6 Montaż modułu rozszerzeń, poprawiono sposób konfiguracji, dodano odczekanie 15 sek. przed rozpoczęciem transmisji, dodano kolumnę Zakres wartości parametru w tabeli nr.2 Parametry tablicy DP, zmieniono konfigurację do wszystkich trybów pracy interfejsu (zmiana ze względu na inną funkcjonalność modemu Q2406B w porównaniu z poprzednią wersją modemu w urządzeniu Q24Plus), dodano opis przeniesienia Alarmu zbiorczego z MacBAT II/ MacREJ II, ( ) zmiany względem wersji 1.1: zmieniono tablicę DP: parametr 53 Numer fabryczny został przeniesiony na pozycję 3; max ilość znaków w parametrze Nazwa APN została wydłużona do 24 znaków. ( ) zmiany względem wersji 1.2: zmieniono domyślne wartości parametrów w tablicy DP: Okres restartu i Czas jedn. resetu nowa wartość 0 ; Adres IP polecenia PING i Alarm adres IP wartość nieokreślona. Zmieniono maksymalną wartość dla parametru CSD timeout na 255 sek.
