SkySas BA. Śluza osobowa. Dostępne modele: SkySas BA9S, SkySas BA9L. Produkt nadający się do recyclingu. Odporność na uszkodzenia mechaniczne

Transkrypt

1 SkySas BA Śluza osobowa Odporność na uszkodzenia mechaniczne Kuloodporność Przepływ osób/min. Produkt nadający się do recyclingu Energooszczędność Ekologiczny design Dostępne modele: SkySas BA9S, SkySas BA9L

2 ŚLUZA OSOBOWA Śluzę SkySas BA zaprojektowano do użytku w obiektach, w których wydzielone obszary wymagają zachowania najwyższego poziomu bezpieczeństwa przy jednoczesnym zapewnieniu swobody przemieszczania się. Prostokątny kształt śluzy oraz jej niewielkie wymiary sprawiają, że SkySas BA z łatwością wkomponuje się w każdą przestrzeń. Śluza SkySas BA dostarczana jest w stanie złożonym. Dzięki swej smukłości i prostocie śluza wpasowuje się w otoczenie zarówno wewnątrz, jak i na zewnątrz budynku. Korzyści Odporna na akty wandalizmu śluza SkySas BA może zostać opcjonalnie wzmocniona na wypadek uszkodzeń mechanicznych i użycia broni palnej, a jej użytkowanie możliwe jest w zależności od potrzeb w trybie wolnego dostępu lub w trybie autoryzacji przejścia z czujnikiem przejścia pojedynczego i/lub identyfikacją użytkownika. 1. Śluza chroni przed atakami wandalizmu, włamaniem i użyciem broni palnej. 2. W efektywny sposób pozwala kontrolować przepływ osób w obrębie wydzielonego obszaru. 3. Niski pobór prądu.

3 Design Konstrukcja Opatentowana aluminiowa konstrukcja drzwi rozwieranych i ścian Laminowany panel szklany Sufit z melaminy Otwieranie Zamek mechaniczno-elektryczny wykorzystujący mechanizm fail-safe Wykończenie Urządzenie malowane proszkowo Działanie W trybie czuwania drzwi zewnętrzne i wewnętrzne są zamknięte, zaś drzwi zewnętrzne są odbezpieczone, o ile nie jest zamontowany czytnik kontroli dostępu. Wejście Użytkownik otwiera drzwi zewnętrzne i wchodzi do śluzy. Po wejściu drzwi zewnętrzne zamykają się. Czujniki sprawdzają, czy użytkownik znajduje się w śluzie lub czy ze śluzy korzysta tylko jedna osoba. Następnie, po otrzymaniu sygnału otwarcia, drzwi zewnętrzne blokują się, a wewnętrzne - odblokowują. Po wyjściu ze śluzy drzwi zamykają się i blokują. KOLOR Jasny szary RAL 7035 Szary stalowy RAL 7037 Biały aluminiowy RAL 9006 Biały RAL 9010 Inne kolory z palety RAL Klasa odporności Odporność na akty wandalizmu (EN 356) P2A Uszkodzenia mechaniczne (EN 356) P6B Uszkodzenia mechaniczne (EN 1627) 1 RC3 Kuloodporność (EN 1063) BR3-S i BR4-NS 1. Drzwi montowane wewnątrz bądź na zewnątrz budynku. Structure Wyjście Po otrzymaniu sygnału otwarcia drzwi zewnętrzne blokują się, a wewnętrzne odblokowują. Użytkownik otwiera drzwi i wchodzi do śluzy. Po zamknięciu drzwi i przeprowadzeniu weryfikacji drzwi wewnętrzne się blokują, a zewnętrzne odblokowują. Po wyjściu użytkownika ze śluzy drzwi zewnętrzne zamykają się i pozostają odblokowane. Kontrola przejścia Kontrola dostępu przeprowadzana jest przy użyciu prostych i sprawdzonych systemów, jak: SYSTEMY KONTROLI DOSTĘPU Swobodne przejście Kontrola przejścia Identyfikacja użytkownika Uruchamianie za pomocą przycisku Uruchamianie za pomocą czytnika kart 2 (opcjonalnie) Identyfikacja za pomocą czujnika biometrycznego wewnątrz śluzy Wykrywanie obecności za pomocą maty kontaktowej Wykrywanie obecności jednego użytkownika 2. Zgodność z większością bezstykowych systemów kontroli dostępu. Standard Funkcja opcjonalna Funkcja niedostępna

4 Bezpieczeństwo użytkownika W sytuacji zagrożenia W zamkach typu fail-safe drzwi zostaną odbezpieczone, a śluzę można będzie opuścić po otrzymaniu sygnału z zewnątrz; istnieje też możliwość użycia przycisku awaryjnego otwierania. W strefie bezpiecznej przycisku awaryjnego otwierania można użyć do odblokowania obojga drzwi, zaś w śluzie do otwarcia drzwi prowadzących na zewnątrz. W zamkach typu fail-secure do mechanicznego otwierania drzwi używa się siłownika lub przycisku. W przypadku braku zasilania śluzę można otworzyć za pomocą zapasowej baterii zasilającej. Wyposażenie dodatkowe Panel sterujący Intercom Sygnalizator głosowy Zasilanie awaryjne do 24 godzin Dodatkowy przełącznik stykowy drzwi na wypadek sytuacji awaryjnych Przycisk awaryjnego otwierania Zamek mechaniczny Siłownik o podwyższonym bezpieczeństwie Wstępne okablowanie na potrzeby kontroli dostępu Oświetlenie LED Dane techniczne Wymagana przestrzeń Podłoże Wypoziomowanie Możliwość montażu na zewnątrz H + 10 mm, W + 10 mm Wykończone +/ 5 mm Tak Dostawa produktu W stanie złożonym 1 Panel sterujący W stanie złożonym 1 Obsługa techniczna Zasilanie 2 Napięcie robocze Pobór energii Temperatura otoczenia Wilgotność względna Prowadzenie okablowania Jednostka sterująca Pozostawić 500 mm przestrzeni nad urządzeniem 110/230 Vac, 50/60 Hz 24 Vdc 100 W 0 C/+40 C <90% bez kondensacji Od góry po stronie zamka Na suficie 1. Możliwość dostarczenia produktu w stanie rozłożonym. 2. Klient ma obowiązek zapewnić zasilanie zgodne z obowiązującymi normami bezpieczeństwa (10 A/30 ma).

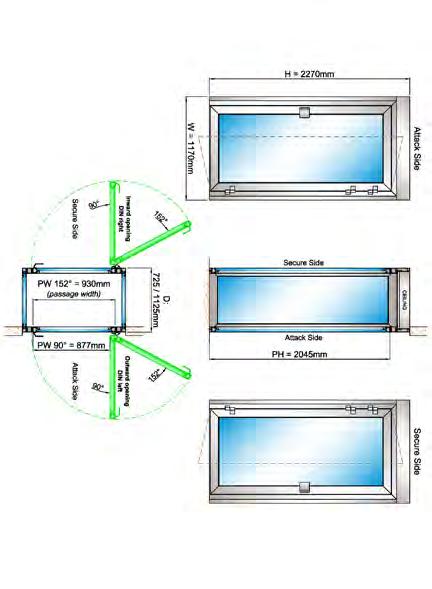

5 Dane techniczne i wymiary Przepływ osób Dostęp dla osób niepełnosprawnych Wyjście ewakuacyjne 4 os./min. Brak Brak WYMIARY (MM) W Ogólna szerokość PW Szerokość przejścia H Ogólna wysokość PH Wysokość przejścia D Głębokość Waga (kg) SkySas BA9S SkySas BA9L Otwarcie do Otwarcie do 180.

6 Design and production: Gunnebo. Photos Credits: Gunnebo and Fotolia. The data given in this material may be subject to change without further notice. The Gunnebo logos and Gunnebo For a safer world are registered trademarks of Gunnebo AB. See for more information. GUGB.9055.R1
