2 Zastosowanie i opis urządzenia Bramki uchylne są przeznaczone do wspomagania kontroli ruchu osobowego w przejściach strzeżonych, wewnątrz i na zewnątrz budynków gdzie niewymagana jest ścisła kontrola ruchu osobowego. Urządzenia są przeznaczone do współpracy z elektronicznymi systemami kontroli ruchu osobowego oraz kontroli dostępu do stosowania jako przejścia uzupełniające (techniczne, dla osób niepełnosprawnych) w stosunku do bramek obrotowych. Do bramki można podłączyć urządzenie sterujące (tj. czytnik, przycisk, sterownik elektroniczny, pilot na podczerwień). Urządzenia są przeznaczone do pracy ciągłej i można je z powodzeniem stosować w strefach o dużym natężeniu ruchu osobowego. Urządzenie można stosować takich miejscach jak np. porty lotnicze (np. przejścia dla uprawnionego personelu obsługi, a także ukierunkowywanie ruchu pasażerskiego), stacje kolejowe (np. punkty kontroli biletowej/uprawnień do przejścia oraz ruchu pasażerskiego), punkty kontroli uprawnień do wejścia w budynkach użyteczności publicznej, punktów kontroli biletowej i opłat (np. obiektach widowiskowych, wystawach, teatrach, kinach), punkty kontroli dostępu i rejestracji czasu pracy w zakładach pracy (np. wydzielonych strefach w fabrykach, biurach).

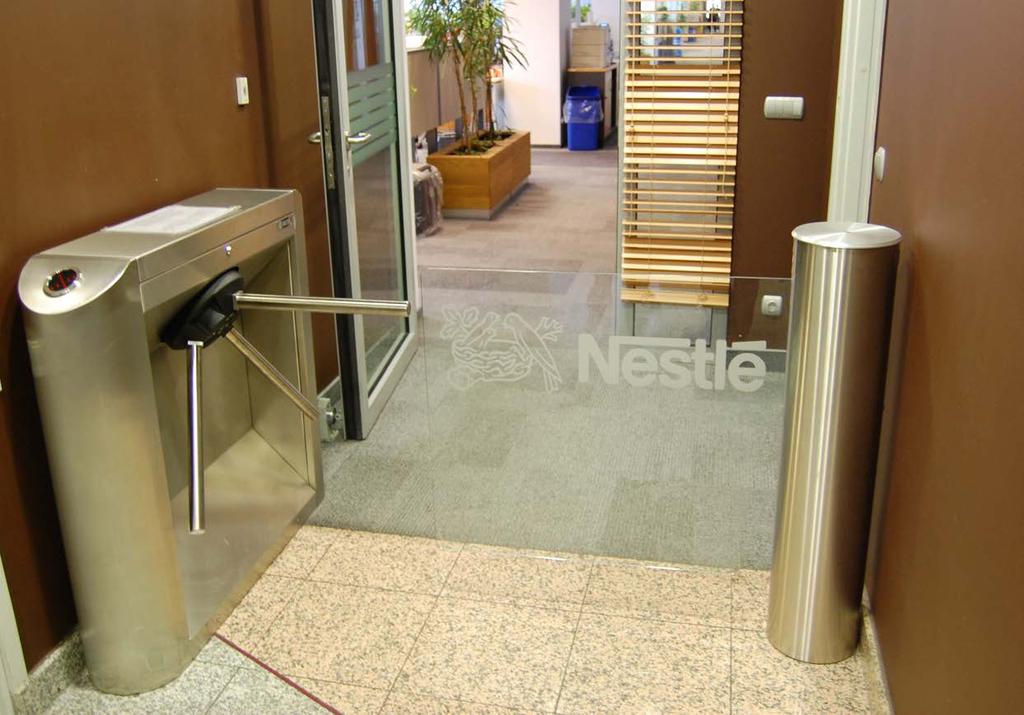

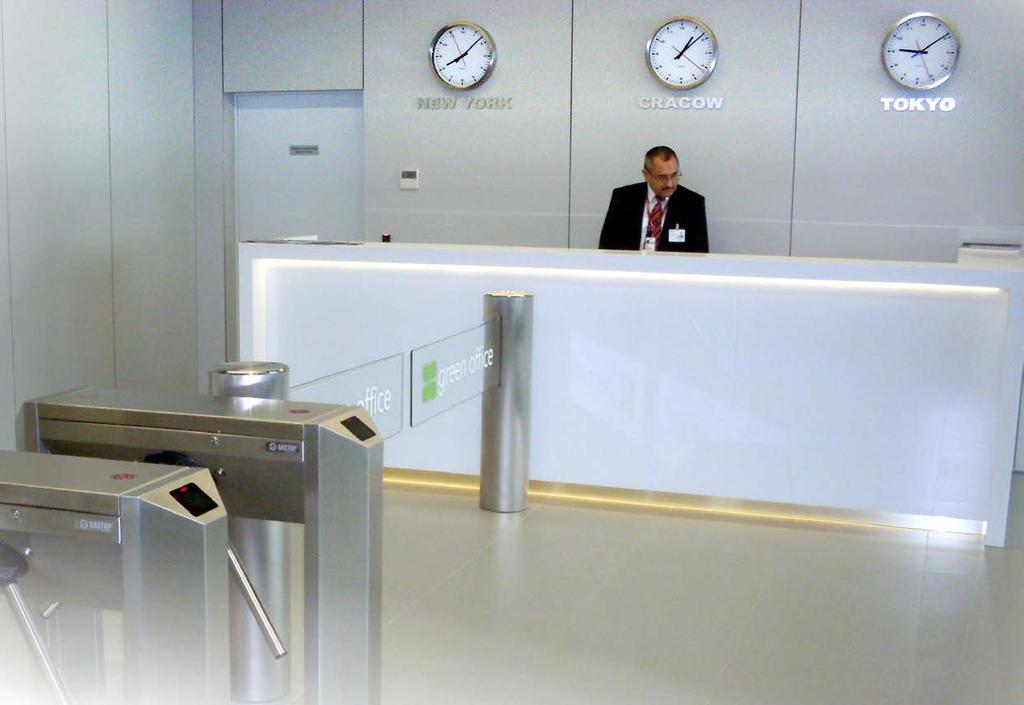

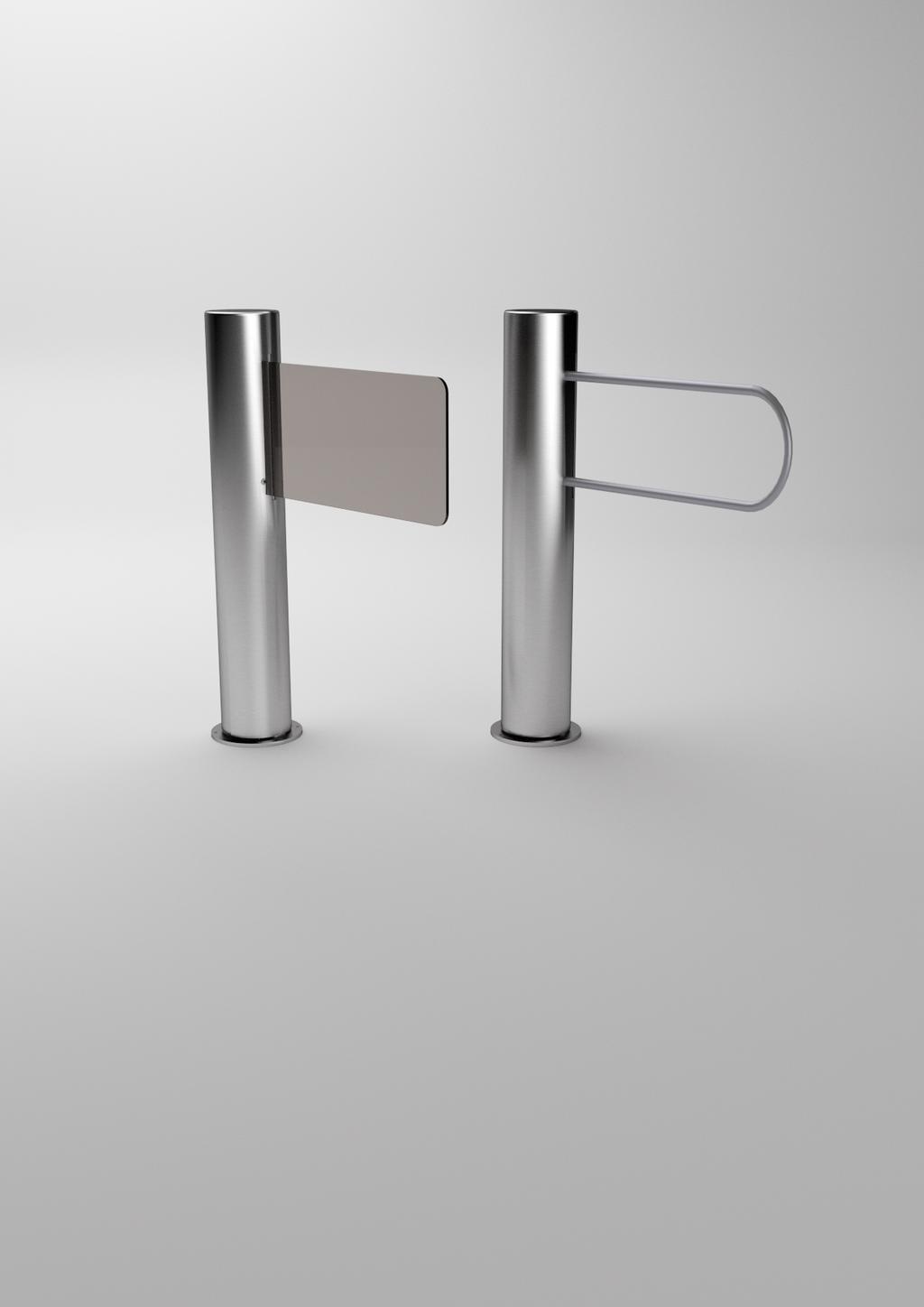

3 GR1-W GR1-A Opis urządzenia (1) pokrywa ozdobna wykonana ze stali nierdzewnej AISI 304 (EN 10088), demontowalna, umożliwiająca dostęp do podłączeń układu elektronicznego (kalibracja pozycji ramienia urządzenia, bezpiecznik), (2) podłączenia elektroniczne (kalibracja pozycji ramienia, bezpiecznik), (3) obudowa ruchoma urządzenia wykonana ze stali nierdzewnej AISI 304 (EN 10088) szlifowanej, (4) ramię bramki wykonane z szyby hartowanej bezbarwnej o grubości 8 mm (dotyczy modelu GR1 W ) lub profilu okrągłego (średnica 25mm) wykonanego ze stali nierdzewnej AISI 304 (EN 10088) szlifowanej (dotyczy modelu GR1-A), (5) mechanizm urządzenia wyposażony w blokadę ramienia, silnik, sprzęgło przeciążeniowe, układ pomiaru odchylenia ramienia, układ elektroniczny, sygnalizację dzwiękową, (6) rozeta przeznaczona do montażu do podłoża, wyposażona w 4 otwory o podłużnym kształcie, (7) wewnętrzna listwa zaciskowa do podłączenia zasilania, sygnałów sterujących oraz sygnałów zwrotnych.

4 Zasada działania Bramki są wyposażone w mechanizmy sterowane elektronicznym układem procesorowym. Układ procesorowy po otrzymaniu sygnału z urządzenia zewnętrznego (np. czytnik kart, przełącznik/przycisk w formie sygnału 0V tzw. zwarcia (max 0.5 sec)) oraz weryfikacji pozycji ramion przejmuje kontrolę nad ruchem oraz blokowaniem i odblokowywaniem ruchu ramion. System pomiarowy pozycji ramienia umożliwia płynną pracę i sprawne funkcjonowanie urządzenia. Elektroniczny układ procesorowy wysyła sygnał zwrotny informujący o dokonaniu ruchu ramienia dla pojedynczego przejścia. Mechanizm urządzenia wyposażony jest w układ wspomagania kontroli ruchu osobowego dla obu kierunków ruchu tzn. do urządzenia mogą być podłączone sterowniki dla każdego kierunku przejścia osobno. Urządzenie jest także wyposażone w mechanizm wspomagania ruchu oraz sprzęgło przeciążeniowe. Sygnalizacja dzwiękowa (syrena sygnalizacyjna) informuje o nieuprawnionym sforsowaniu blokady ramienia znajdującego się w pozycji zablokowanej.

5 Podstawowe funkcje urządzenia UKŁAD ELEKTRONICZNY Układ elektroniczny urządzenia wyposażony jest w procesor sterujący, po otrzymaniu sygnałów zewnętrznych, ruchem ramienia urządzenia. Urządzeni jest przeznaczone do pracy w obu kierunkach ruchu osobowego. NAPĘD RUCHU RAMIENIA Urządzenie jest wyposażone w silnik sterujący ruchem ramienia oraz sprzęgło zapobiegające przed uszkodzeniem napędu urządzenia. BLOKADA RUCHU RAMIENIA Urządzenie posiada blokadę ruchu ramienia, wyposażoną w układ przeciążeniowy, który w przypadku przyłożenia dużej siły umożliwia odblokowanie ruchu ramienia. SYGNALIZACJA DZWIĘKOWA Urządzenie wyposażone jest w układ sygnalizacji dźwiękowej, informującej o sforsowaniu blokady ruchu ramienia (nieuprawnione przejście). WYJŚCIE AWARYJNE Po odłączeniu napięcia od urządzenia ramię bramki pozostaje w stanie odblokowanym umożliwiającym swobodny ruch ramienia w obu kierunkach. ŁATWY MONTAŻ Urządzenie dzięki przygotowanej rozecie montażowej zewnętrznej umożliwia łatwy montaż do podłoża, bez konieczności demontażu elementów składowych urządzenia.

6 Funkcje urządzenia MECHANIZM Elektromechaniczne wspomaganie ruchu ramienia. Sprzęgło przeciążeniowe. Układ blokowania ruchu ramienia. Dwukierunkowa praca urządzenia. Precyzyjny układ pomiaru pozycji ramienia. UKŁAD ELEKTRONICZNY Wejście sterowania dla pierwszego kierunku (np. dla podłączenia czytnika i przycisku sterującego). Wejście sterowania dla drugiego kierunku (np. dla podłączenia czytnika i przycisku sterującego). Switch do kalibracji i sterowania pracą urządzenia. złącze programowania procesora. Sygnalizacja dzwiękowa. OPROGRAMOWANIE STERUJĄCE Funkcja pracy dla obu kierunków ruchu osobowego. Funkcja zapamiętywania sygnałów sterujących w czasie cyklu przejścia osobowego. Funkcja kalibracji pozycji zerowej ramienia. KONSTRUKCJA URZĄDZENIA Uproszczony montaż do podłoża na bazie kotwi wklejanych (kotwy nie stanowią wyposażenia). PARAMETRY URZĄDZENIA Napięcie zasilania: ~24VAC Maksymalny pobór mocy: 60 VA Maksymalny pobór prądu: 2.5 A Sygnał sterujący: (max. 0.5 sek) Sygnał zwrotny: bezpotencjałowy Temperatura pracy: -25 do +50 st. C Temperatura przechowywania: -30 do +60 st.c Wilgotność względna otoczenia: 10-80% Warunki pracy: wewnątrz i zewnątrz budynków Stopień ochrony IP: IP 33 Waga netto (bramki bez ramienia): ~37 kg
