Gunnebo SpeedStile FP. DS Series. Bramka szybka z panelami pełnymi do instalacji wewnętrznych

Transkrypt

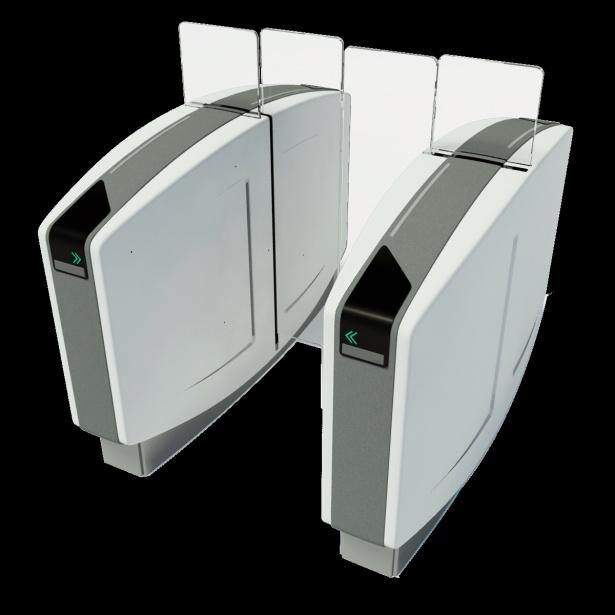

1 Gunnebo SpeedStile FP DS Series Bramka szybka z panelami pełnymi do instalacji wewnętrznych

2 Bramka szybka z panelami pełnymi do instalacji wewnętrznych W projekcie nowych bramek SpeedStile FP DS Gunnebo postawiło na wykorzystanie innowacyjnych materiałów, ciekawych elementów wykończeniowych oraz efektów świetlnych. Nowoczesne wykończenia oraz ergonomiczne kształty bramek otwierają przed architektami nowe, niespotykane wcześniej możliwości, zaś stylowa i elastyczna konstrukcja bramek poprawia estetykę wnętrz obiektów zarówno biurowych, jak i przemysłowych przy równoczesnym zapewnieniu najwyższego poziomu bezpieczeństwa. Bramki SpeedStile DS series znakomicie sprawdzają się w miejscach, w których liczy się estetyczny wygląd, m.in. w obiektach biurowych, rządowych, finansowych, bankach, firmach telekomunikacyjnych, centrach rekreacyjnych czy placówkach edukacyjnych. Funkcjonalność bramek Wykrywanie naruszeń za pomocą zaawansowanych i sprawdzonych algorytmów Wtargnięcie Przejście za osobą upoważnioną Wnoszenie na barana Tryb działania Panele uchylne Piktogramy Normalnie zamknięte (NC) Przejście w jednym lub obu kierunkach sterowane jest elektronicznie. Po otrzymaniu sygnału z systemu kontroli otwarty zostaje szklany panel (Normally Closed - NC). W przypadku gdy nieupoważniona osoba próbuje przejść przez bramkę z przeciwnego kierunku, aktywowany zostaje system alarmowy. Jeśli w ustalonym czasie nie nastapiło przejście osoby upoważnionej, wówczas tor zostanie zamknięty. Normalne użytkowanie = światło stałe, warunki alarmowe = miganie Przejście w niewłaściwym kierunku Upłynięcie czasu na przejście przez bramkę Zielona strzałka Światło stałe: zezwolenie na przejście lub przejście wolne Migające: wyjście ewakuacyjne/zagrożenie pożarowe Czerwony krzyż Światło stałe: bramka w użyciu/przejście nieautoryzowane Migające: alarm, alarm techniczny Próba przejścia za osobą upoważnioną lub wnoszenie na barana Na panelu czołowym bramki zamontowany jest wyświetlacz LED. Bramkę wyposażono w sygnalizację LED w pionie i poziomie oraz (opcjonalnie) pasy LED-owe oświetlające cokół. Próba wtargnięcia/przejścia w niewłaściwym kierunku

3 Funkcje bezpieczeństwa Dostępne wykończenia W wykończeniu bramek w wersji DS series zastosowano aluminium w kolorze grafitowym oraz technopolimer w kolorze perłowobiałym, a także szkło hartowane o grubości 12 mm na panelach wyposażonych w gumowe krawędzie bezpieczeństwa. Czujnik siły Zabezpieczenie krawędzi skrzydła Wykrywanie obecności Czujnik podczerwieni Stan logiczny napięcia: 24 V Styki beznapięciowe dla przejścia w stan awaryjny 1 Otwieranie ręczne w sytuacjach awaryjnych (opcja) Zapasowa bateria zasilająca (funkcja fail-safe - opcja dodatkowa) 2 Szerokie przejście dla osób na wózkach inwalidzkich Kontrola przejścia dzieci lub pasażerów na wózku inwalidzkim wraz z osobą towarzyszącą Ze względów bezpieczeństwa dzieci znajdujące się w pobliżu aktywnej bramki muszą pozostawać pod opieką osoby dorosłej. Design/konstrukcja DS series to nowoczesne i stylowe bramki kontroli dostępu. Obudowa krótka (N/C): panele o wysokości 1,2 m lub 1,8 m Standardowe przejście: 550 mm, szerokie przejście: 900 mm. Dostępne również jako Combi - obudowa środkowa z wąskim przejściem (550 mm) po jednej stronie i szerokim (900 mm) po drugiej stronie. Aby przygotować tor, niezbędna jest prawa i lewa strona. Żeby utworzyć więcej niż jeden tor, należy wykorzystać jedną lub więcej obudów środkowych lub obudowę Combi. Obudowy dobierane są według liczby torów oraz pożądanej szerokości przejścia. 1. Lewa 2. Prawa 3. Środek 6. Środkowa szeroka po lewej 4. Lewa szeroka 1. Panele o wysokości 1,2 m lub 1,8 m 3. Integracja czytnika kart 6. Pionowe światła LED 2. Światła przejścia LED 4. Wskaźnik przejścia LED 7. Panele boczne 5. Cokół 8. Panel czołowy i pokrywa górna Opcjonalne wersje kolorystyczne paneli bocznych: Gloss RAL 2009 Traffic Orange Gloss RAL 1015 Light Ivory Gloss RAL 3003 Ruby Red Gloss RAL 5017 Traffic Blue Gloss RAL 7012 Basalt Grey Gloss RAL 9016 Traffic White Matt RAL 9003 Signal White Matt RAL 9007 Grey Aluminium Matt RAL 8028 Terra Brown Matt RAL 9004 Signal Black Matt RAL 9005 Jet Black 5. Prawa szeroka 7. Środkowa szeroka po prawej 8. Środkowa szeroka Dodatkowe materiały wykończenia pokrywy górnej i panelu czołowego: White or Black Carbon fibre effect, Dark Mahogany effect or Light Maple effect. Po lewo: konfiguracja dwutorowa, w skład której wchodzą obudowy: 1 lewa, 1 środkowa i 1 prawa Po prawo: konfiguracja dwutorowa, w skład której wchodzą obudowy: 1 szeroka lewa, 1 środkowa szeroka po lewej, 1 prawa

4 Opcje i dodatki Różnorodność materiałów i wykończeń Efekty świetlne LED Integracja czytnika kart Bateria zapasowa Cyfrowy licznik LCD System zdalnego sterowania Specyfikacja dostępu Przepustowość Czytnik zbliżeniowy: 40 przejść/min. (wartość przybliżona) Parametry dostępu: przejście standardowe (550 mm) i szerokie (900 mm) Czarna kropka = funkcja dostępna, biała kropka = pewne ograniczenia, brak kropki = funkcja niedostępna. Funkcja wyjścia ewakuacyjnego w standardzie. 550mm 900mm Przejście o szerokości 900 mm i algorytm kierujący dostępem dla wózków inwalidzkich. Specyfikacja techniczna Zasilanie Moc w trybie czuwania Moc w działaniu Zapas baterii Sygnalizacja pożarowa Temperatura robocza Stopień ochrony Poziom hałasu 230 Vac 50 Hz 1 2 VA 345 VA Na 1 ostatni cykl operacyjny 2 Wejściowy styk bezpotencjałowy +5 C do + 40 C, RH 95% bez kondensacji IP 20 Mniej niż 55 db 3 1. Dostępne także 115 Vac 60 Hz. 2. Opcja. 3. Uwaga: średni hałas otoczenia w biurze wynosi db.

5 A B C Wymiary i waga Wysokość całkowita Szerokość przejścia A Wysokość obudowy B Długość obudowy C Szerokość obudowy Waga obudowy bocznej Waga obudowy środkowej Standard, krótkie przejście Szerokie, krótkie przejście 1200/ / Wymiary w mm, waga w kg. Może wymagać urządzeń dźwigowych. Szczegóły podano na rysunkach przedstawiających instalację. Instalacja i konserwacja Dostawa produktu Zastosowanie Przygotowanie miejsca 1 Okablowanie 2 Lokalizacja tablicy kontrolnej Integracja systemu 5 Integracja systemu 5 Obsługa techniczna MTTR 3 MCBF 4 Zestaw Wewnętrzne Podłoże płaskie i wypoziomowane +/- 5 mm Pod ziemią Główna pokrywa 27-cyfrowy interfejs I/O RS232 RS485 Ustawienia programowalne za pomocą parametrów Panele boczne Mniej niż 30 min. 4 mln 1. Głębokość wkręcenia: min. 70 mm; beton - min. wytrzymałość kostki na ściskanie: 30 N/mm 2, min x 500 (750 dla wersji szerokiej lub Combi) x 150 mm głębokości. 2. Przebiegające min. 140 mm poniżej poziomu wykończonego podłoża powinno wznieść się min. 50 mm od podstawy. 3. Średni czas naprawy. 4. Średni cykl między naprawami. 5. Styki bezpotencjałowe dla doprowadzenia sygnału z czytników kart. Nowa platforma elektroniczna z wbudowanym RS485 i COMR1 - interfejsem przełączającym. Na użytkowniku spoczywa obowiązek zapewnienia odpowiedniego miejsca instalacji pod względem wytrzymałości i integralności strukturalnej. Wymiary podane w kartach katalogowych mają charakter jedynie informacyjny. W celu przygotowania miejsca montażu należy kontaktować się z serwisem Gunnebo. Czy chcesz zobaczyć, jak działa bramka SpeedStile FP DS? Zeskanuj ten kod QR za pomocą smartfona lub wyszukaj hasło "SpeedStile FP DS" w serwisie YouTube.

6 Gunnebo SpeedStile FP Design and production: Gunnebo. Photos Credits: Gunnebo. The data given in this material may be subject to change without further notice. The Gunnebo logos and Gunnebo For a safer world are registered trademarks of Gunnebo AB. SpeedStile_FP_DS series_2.1_en Więcej informacji:
