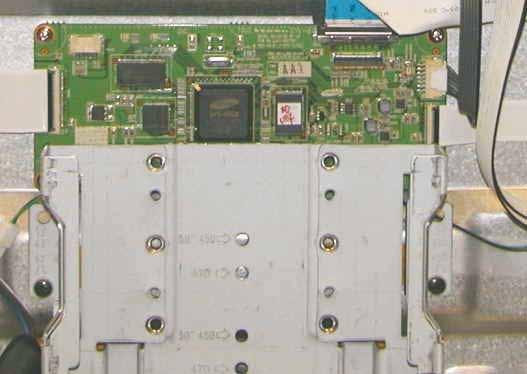

1 w odbiornikach plazmowych firmy Samsung z 2008 roku Czesław Sarnowski Materiał zawarty w artykule ma na celu wyjaśnienie funkcjonowania płyty logiki Logic. Odbiornik przetwarza zakodowane dane wideo RGB z płyty cyfrowej. Informacje o luminancji i chrominancji dla każdego piksela są przetwarzane przez płytę logiki rysunek 1. Dane RGB są przetwarzane do wartości skanowanych i podtrzymujących. Wartości skanowane sterują, który z pikseli RGB jest podświetlony rysunek 2. Początkowy impuls synchronizacyjny jest również n ( 816P) A: 12bit Rys.1 Y X Y X Rys.2 Rys.3

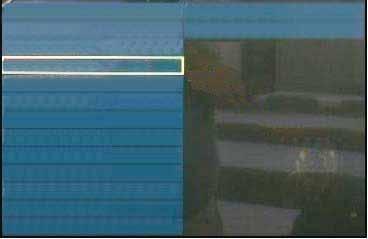

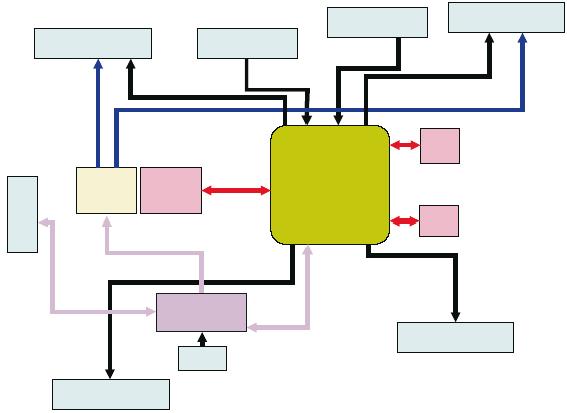

2 n ( 816P) A: 12bit Rys.4 sterowany przez płytę logiki. Impuls ten usuwa poprzedni sygnał wideo, aby przygotować panel do wyświetlenia następnego obrazu rysunek 3. Sygnały synchronizacji są dostarczone do płyt X, Y i Data /buffer. Poza przetwarzaniem sygnału wideo płyta logiki wytwarza również sygnał włączenia zasilania, aby uruchomić włączaną część zasilania rysunek 4. Okres podtrzymania steruje luminancją każdego elementu obrazu. Procesor sygnału cyfrowego na płycie logiki przekształca dane RGB w sygnały synchronizacji lub wyzwalania rysunek 5. Y Rys.5 X Rozwiązywanie problemów i identyfikacja uszkodzeń płyty logiki W tym rozdziale przedstawione zostaną możliwe symptomy uszkodzeń płyty logiki i metody, które można wykorzystać do określenia, czy uszkodzona jest płyta logiki, czy płyta główna (Main ). Uszkodzenia płyty logiki powodują zazwyczaj wyświetlanie całego obrazu, ale z widocznymi na ekranie błędami. Błędy te mogą występować w postaci obrazu wyświetlanego w negatywie, drgań, wyświetlać nieprawidłowy kolor lub luminancję. Symptomy te pokazano na rysunku 6. Inne błędy mogą być powiązane z połączeniem kablowym rysunek 7. Może to wywołać wiele objawów z zielonymi smugami lub obrazem wyświetlanym w negatywie włącznie. Jeżeli płyta logiczna jest uszkodzona, to wszystkie piksele będą wyświetlane, a obraz będzie nieprawidłowy. Błąd może dotyczyć pewnego sektora lub mieć wpływ na cały ekran. Istnieje możliwość odłączenia płyty logiki od płyty głównej przez wejście w opcję testów obrazowych na płycie logicznej. W tym celu należy: 1. Wejść w tryb serwisowy przez przyciśnięcie następujących przycisków na pilocie: [ Mute ] + [ 1 ] + [ 8 ]+ [ 2 ]+ [ Power ] przy wyłączonym odbiorniku rys.8a. 2. Wejść w podmenu PDP (rys.8b). 3. Wejść w podmenu Pattern Select (Wybór testu obrazowego) rys.8c.

3 Rys.6 4. Przewijać po różnych testach obrazowych. Testy obrazowe są generowane na płycie logiki. Jeżeli testy zostaną wyświetlone prawidłowo, to problem występuje przed płytą logiczną rys.9. Może to być spowodowane przez połączenie kablowe płyty logiki i płyty głównej lub wywołane przez samą płytę główną. Jeżeli testy nie będą wyświetlane prawidłowo, to prawdopodobną przyczyną tego będzie uszkodzona płyta logiki. Uszkodzenie w postaci niedziałającego odbiornika Rys.7

4 Power 1 2 Calibration Option Byte HDMI/DTV Sub Micom Download Checksum 8 White Balance W/B Movie KS1410 Dynamic Contrast Mute SVP-FX FBE2 EEPROM Access Count PDP Option MSP44XX NTP3000 T-CAL50AUSC-1003 Feb T-CAL50AUSS-0021 [ Sec : 28 ] Rys.8a Rys.8b może być spowodowane również przez uszkodzoną płytę logiki, która nie wysyła komendy do przekaźnika rys.10. Objawem tego może być również odbiornik z cyklicznymi, szybkimi włączeniami i wyłączeniami przy załączaniu. Pixel Shift Test 0 Logic D/L Off Sound Output 15W Pattern Select 0 Model Select CALL080 Panel Select W2A Panel Type No Info Panel Version W2 Logic SW Version Factory Update Off Factory Data Type COC_SW COC_STRENG_TH OFF 0 PANEL TEMP Rys.8c Input Data 27MHz Logic Data Controller 60MHz Driver Timing Controller 20MHz 40MHz Timing Y Main Row Driver Y-Pulse Generator PDP Panel Column Drive Power Supply X Main X-Pulse Generator Main Micom Image Enhancer Image Scaler AD Converter Deinterlacer Video Decoder TMDS Audio Video S/W Comb Filter Tuner AC Power Source Rys.9

5 n ( 816P) A: 12bit Rys.10 }
