1 Uniwersytet Rolniczy w Krakowie Wydział Inżynierii Środowiska i Geodezji Katedra Inżynierii Wodnej i Geotechniki Al. Adama Mickiewicza 24/28, Kraków Wydział Inżynierii Środowiska i Geodezji Studia Stacjonarne Kierunek: Inżynieria Środowiska Rok studiów I, II stopień Specjalność: IOW Rok akademicki 2013/2014 Projekt z przedmiotu Technologia i organizacja robót instalacyjnych Autor: Damian Anczura Projekt przyjął: Dr inż. Przemysław Baran Data... Podpis... Ocena.. 1

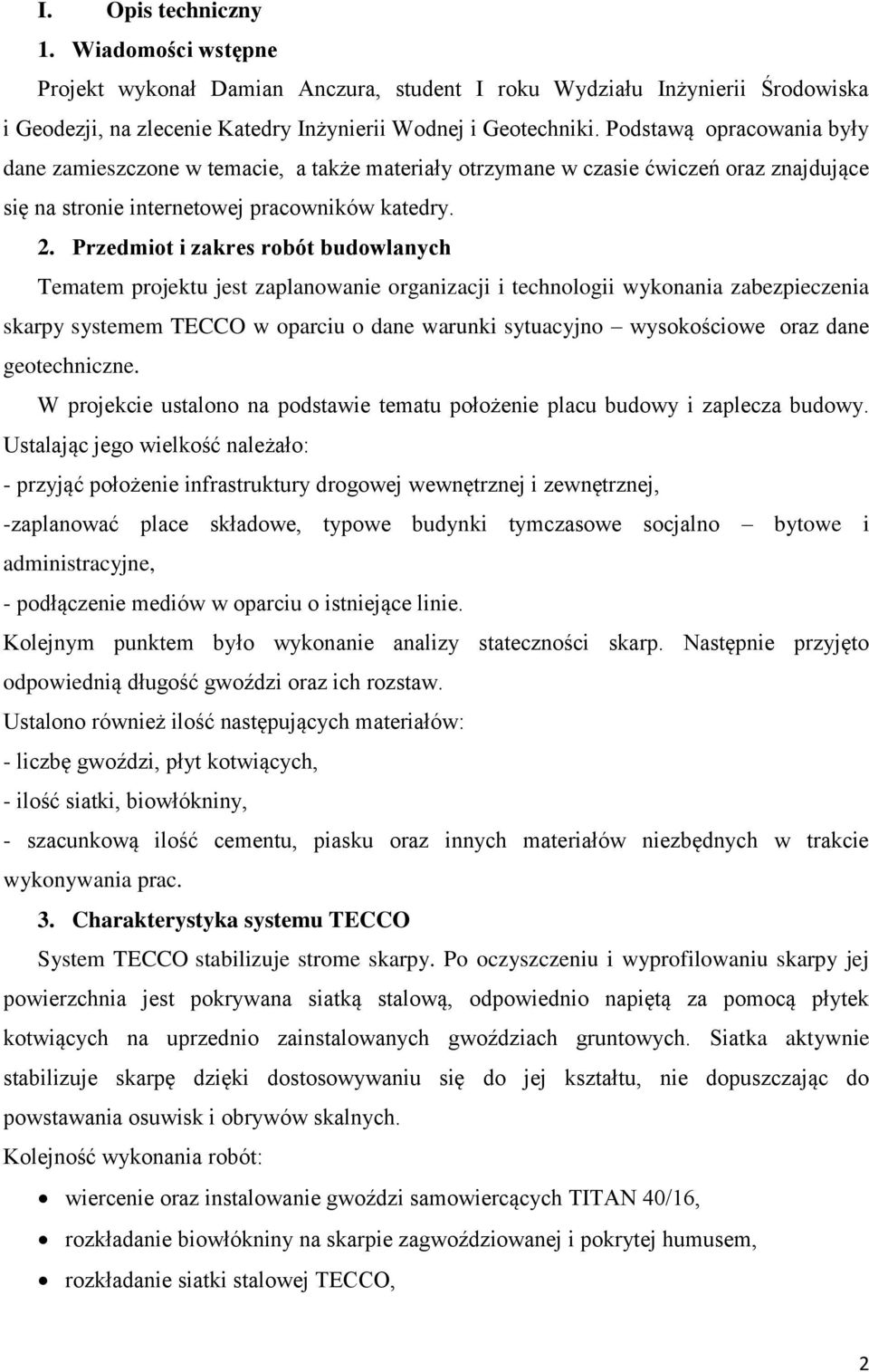

2 I. Opis techniczny 1. Wiadomości wstępne Projekt wykonał Damian Anczura, student I roku Wydziału Inżynierii Środowiska i Geodezji, na zlecenie Katedry Inżynierii Wodnej i Geotechniki. Podstawą opracowania były dane zamieszczone w temacie, a także materiały otrzymane w czasie ćwiczeń oraz znajdujące się na stronie internetowej pracowników katedry. 2. Przedmiot i zakres robót budowlanych Tematem projektu jest zaplanowanie organizacji i technologii wykonania zabezpieczenia skarpy systemem TECCO w oparciu o dane warunki sytuacyjno wysokościowe oraz dane geotechniczne. W projekcie ustalono na podstawie tematu położenie placu budowy i zaplecza budowy. Ustalając jego wielkość należało: - przyjąć położenie infrastruktury drogowej wewnętrznej i zewnętrznej, -zaplanować place składowe, typowe budynki tymczasowe socjalno bytowe i administracyjne, - podłączenie mediów w oparciu o istniejące linie. Kolejnym punktem było wykonanie analizy stateczności skarp. Następnie przyjęto odpowiednią długość gwoździ oraz ich rozstaw. Ustalono również ilość następujących materiałów: - liczbę gwoździ, płyt kotwiących, - ilość siatki, biowłókniny, - szacunkową ilość cementu, piasku oraz innych materiałów niezbędnych w trakcie wykonywania prac. 3. Charakterystyka systemu TECCO System TECCO stabilizuje strome skarpy. Po oczyszczeniu i wyprofilowaniu skarpy jej powierzchnia jest pokrywana siatką stalową, odpowiednio napiętą za pomocą płytek kotwiących na uprzednio zainstalowanych gwoździach gruntowych. Siatka aktywnie stabilizuje skarpę dzięki dostosowywaniu się do jej kształtu, nie dopuszczając do powstawania osuwisk i obrywów skalnych. Kolejność wykonania robót: wiercenie oraz instalowanie gwoździ samowiercących TITAN 40/16, rozkładanie biowłókniny na skarpie zagwoździowanej i pokrytej humusem, rozkładanie siatki stalowej TECCO, 2

3 łączenie poszczególnych płacht siatki stalowej TECCO przy wykorzystaniu systemowych łączników zaciskowych, łączenie gwoździ z siatką stalową przy pomocy płytek systemowych TECCO, dodatkowe pokrycie humusem, mające poprawić warunki wegetacyjne roślinności. Elementy systemu TECCO: siatka TECCO G65/3 o wymiarach oczka: 143x83 mm, średnicy drutu: 3 mm, szerokości 3,5 m; długości 30 m, wytrzymałości na rozciągane 1770 N/mm 2, masie jednostkowej 1,65 kg/m 2, wytrzymałości wzdłużnej 150 kn/mb, wytrzymałości na przebicie układu płyta siatka 180 kn. płytka kotwiąca TECCO to lekko wyprofilowana płytka stalowa o masie 3 kg, zoptymalizowana w celu przenoszenia max obciążeń na gwoździe i siatkę. Zaprojektowana do napinania systemu z siłą kn. łączniki zaciskowe to skuteczny i szybki, ekonomiczny sposób łączenia poszczególnych płacht siatki. Do ich instalacji nie są potrzebne narzędzia. Elementy dodatkowe systemu TECCO to liny graniczne i buławy. 4. Charakterystyka obszaru objętego projektem Skarpa będąca obiektem prac zabezpieczających jest położona na działce nr 628. Działka znajduje się przy drodze asfaltowej. W celu zlokalizowania zaplecza budowy, niezbędne było wejście na teren sąsiedniej nieruchomości. Zaplecze budowy zostało umiejscowione po drugiej stronie drogi, naprzeciw skarpy. Zaplecze położone jest na działce nr 612. Właściciel działki wyraził zgodę na zajęcie nieruchomości, na czas trwania prac, w zamian za oczyszczenie terenu po zakończeniu przedsięwzięcia. Ustalono zakres, sposób oraz termin korzystania z nieruchomości. 5. Informacja o placu budowy Przed przystąpieniem do wykonania robót zabezpieczenia skarpy należy przygotować plac budowy. Teren, na którym mają być prowadzone prace, oczyszczono z krzaków i drzew oraz innych przeszkód stanowiących utrudnienia w dalszych częściach wykonywania prac. Następnie zebrano nadmiar ziemi i wyrównano teren. W miejscach, w których powstaną drogi tymczasowe oraz składy materiałów, które nie potrzebują zadaszenia pobrano ziemię pod podsypkę piaskową, na której będą układane płyty MON 3x1,5x0,15m. Płyty będą montowane bezpośrednio z samochodów transportowych przy pomocy żurawi samochodowych. 3

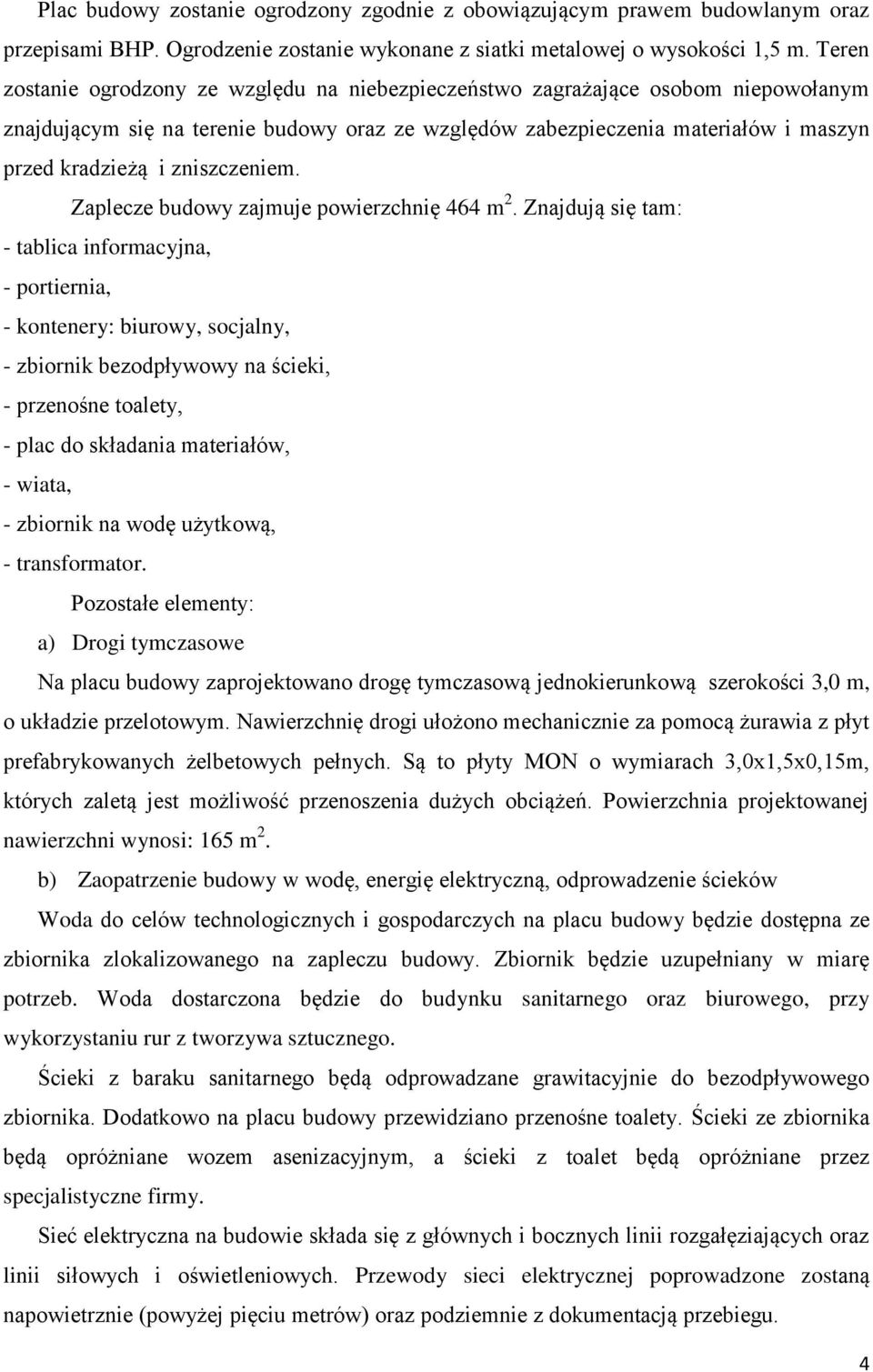

4 Plac budowy zostanie ogrodzony zgodnie z obowiązującym prawem budowlanym oraz przepisami BHP. Ogrodzenie zostanie wykonane z siatki metalowej o wysokości 1,5 m. Teren zostanie ogrodzony ze względu na niebezpieczeństwo zagrażające osobom niepowołanym znajdującym się na terenie budowy oraz ze względów zabezpieczenia materiałów i maszyn przed kradzieżą i zniszczeniem. Zaplecze budowy zajmuje powierzchnię 464 m 2. Znajdują się tam: - tablica informacyjna, - portiernia, - kontenery: biurowy, socjalny, - zbiornik bezodpływowy na ścieki, - przenośne toalety, - plac do składania materiałów, - wiata, - zbiornik na wodę użytkową, - transformator. Pozostałe elementy: a) Drogi tymczasowe Na placu budowy zaprojektowano drogę tymczasową jednokierunkową szerokości 3,0 m, o układzie przelotowym. Nawierzchnię drogi ułożono mechanicznie za pomocą żurawia z płyt prefabrykowanych żelbetowych pełnych. Są to płyty MON o wymiarach 3,0x1,5x0,15m, których zaletą jest możliwość przenoszenia dużych obciążeń. Powierzchnia projektowanej nawierzchni wynosi: 165 m 2. b) Zaopatrzenie budowy w wodę, energię elektryczną, odprowadzenie ścieków Woda do celów technologicznych i gospodarczych na placu budowy będzie dostępna ze zbiornika zlokalizowanego na zapleczu budowy. Zbiornik będzie uzupełniany w miarę potrzeb. Woda dostarczona będzie do budynku sanitarnego oraz biurowego, przy wykorzystaniu rur z tworzywa sztucznego. Ścieki z baraku sanitarnego będą odprowadzane grawitacyjnie do bezodpływowego zbiornika. Dodatkowo na placu budowy przewidziano przenośne toalety. Ścieki ze zbiornika będą opróżniane wozem asenizacyjnym, a ścieki z toalet będą opróżniane przez specjalistyczne firmy. Sieć elektryczna na budowie składa się z głównych i bocznych linii rozgałęziających oraz linii siłowych i oświetleniowych. Przewody sieci elektrycznej poprowadzone zostaną napowietrznie (powyżej pięciu metrów) oraz podziemnie z dokumentacją przebiegu. 4

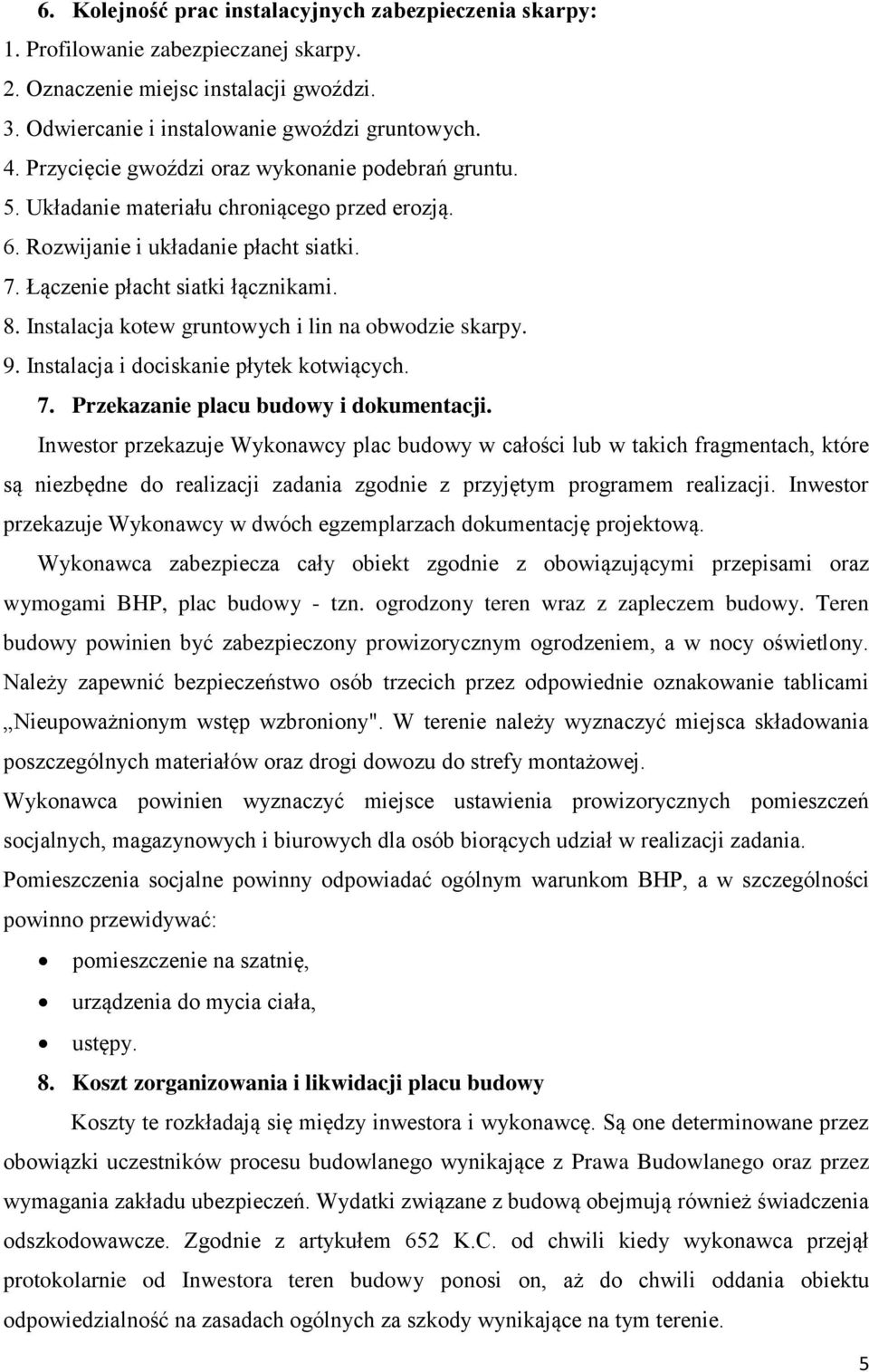

5 6. Kolejność prac instalacyjnych zabezpieczenia skarpy: 1. Profilowanie zabezpieczanej skarpy. 2. Oznaczenie miejsc instalacji gwoździ. 3. Odwiercanie i instalowanie gwoździ gruntowych. 4. Przycięcie gwoździ oraz wykonanie podebrań gruntu. 5. Układanie materiału chroniącego przed erozją. 6. Rozwijanie i układanie płacht siatki. 7. Łączenie płacht siatki łącznikami. 8. Instalacja kotew gruntowych i lin na obwodzie skarpy. 9. Instalacja i dociskanie płytek kotwiących. 7. Przekazanie placu budowy i dokumentacji. Inwestor przekazuje Wykonawcy plac budowy w całości lub w takich fragmentach, które są niezbędne do realizacji zadania zgodnie z przyjętym programem realizacji. Inwestor przekazuje Wykonawcy w dwóch egzemplarzach dokumentację projektową. Wykonawca zabezpiecza cały obiekt zgodnie z obowiązującymi przepisami oraz wymogami BHP, plac budowy - tzn. ogrodzony teren wraz z zapleczem budowy. Teren budowy powinien być zabezpieczony prowizorycznym ogrodzeniem, a w nocy oświetlony. Należy zapewnić bezpieczeństwo osób trzecich przez odpowiednie oznakowanie tablicami Nieupoważnionym wstęp wzbroniony". W terenie należy wyznaczyć miejsca składowania poszczególnych materiałów oraz drogi dowozu do strefy montażowej. Wykonawca powinien wyznaczyć miejsce ustawienia prowizorycznych pomieszczeń socjalnych, magazynowych i biurowych dla osób biorących udział w realizacji zadania. Pomieszczenia socjalne powinny odpowiadać ogólnym warunkom BHP, a w szczególności powinno przewidywać: pomieszczenie na szatnię, urządzenia do mycia ciała, ustępy. 8. Koszt zorganizowania i likwidacji placu budowy Koszty te rozkładają się między inwestora i wykonawcę. Są one determinowane przez obowiązki uczestników procesu budowlanego wynikające z Prawa Budowlanego oraz przez wymagania zakładu ubezpieczeń. Wydatki związane z budową obejmują również świadczenia odszkodowawcze. Zgodnie z artykułem 652 K.C. od chwili kiedy wykonawca przejął protokolarnie od Inwestora teren budowy ponosi on, aż do chwili oddania obiektu odpowiedzialność na zasadach ogólnych za szkody wynikające na tym terenie. 5

6 Na koszty zorganizowania placu budowy składają się głównie: koszty najmu, dzierżawy lub zakupu tymczasowych obiektów budowlanych, koszt zabezpieczenia i oznakowania prowadzonych robót, koszt dozoru budowy, koszt wykonania przyłączy i dostawy niezbędnych mediów, wynagrodzenia lub odszkodowania za wejście na sąsiedni grunt, koszt wykonania dróg, koszty zajęcia pasa drogowego. Z kolei na koszt likwidacji placu budowy składają się: koszt usunięcia z terenu budowy obiektów, maszyn i urządzeń koszt usunięcia materiałów budowlanych i innych, koszt przekazania do odzysku lub unieszkodliwienia powstałych odpadów koszt uporządkowania terenu budowy i terenów sąsiednich. II. Plan BIOZ 1. Zakres robót do realizacji. Projektowana inwestycja polega na zabezpieczeniu skarpy systemem TECCO. Technologia realizacji zabezpieczenia skarpy przewiduje wykonanie następujących prac: - usunięcie drzew i krzewów z terenu planowanych robót, - wykonanie robót ziemnych związanych z wyrównaniem skarpy, - wytyczenie punktów wiercenia, - montaż sprzętu do montażu gwoździ gruntowych (wiertnice, pompy iniekcyjne), - wiercenie, obsadzanie i iniekcyjnych gwoździ gruntowych, - demontaż sprzętu wiertniczego, - ułożenie biowłókniny, - montaż siatki, - stabilizacja krawędzi siatki. Ponadto poza terenem skarpy konieczne będzie przeprowadzenie następujących prac: - tymczasowa zmiana organizacji ruchu, - organizacja zaplecza budowy (budowa drogi tymczasowej, podłączenie do istniejących sieci, zlokalizowanie poszczególnych elementów zaplecza), - roboty wykończeniowe i uprzątnięcie terenu. 6

7 Bezpośredni nadzór nad wykonywanymi robotami sprawował będzie Kierownik Budowy i wszystkie dokumenty związane z prowadzeniem robót będą znajdowały się w jego posiadaniu. 2. Wykaz istniejących obiektów budowlanych. Na terenie objętym planowaną inwestycją zlokalizowane są następujące obiekty: -linie energetyczne, - droga asfaltowa. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Na przedmiotowym terenie zagrożenie bezpieczeństwa i zdrowia ludzi może stwarzać przede wszystkim sieć komunikacyjna droga asfaltowa biegnąca wzdłuż zabezpieczanej skarpy. 4. Wskazanie przewidywanych zagrożeń występujących podczas realizacji robót. Roboty związane z wykonaniem zabezpieczenia skarpy brzegowych będą prowadzone w bezpośrednim sąsiedztwie drogi. Stwarza to zagrożenie wystąpienia kolizji drogowej lub potrącenia robotnika. Ponadto w procesie realizacji inwestycji mogą wystąpić zagrożenia dla pracowników związane z wykonywaniem następujących robót: -wycinką drzew, -wykonywaniem robót przy użyciu sprzętu wiertniczego, -związanych z obsługą narzędzi i urządzeń zasilanych energią elektryczną, -przy rozładunku materiałów budowlanych dostarczanych na plac budowy, -z ruchomym sprzętem budowlanym. Dodatkowo robotnicy będą narażeni na hałas i wibracje emitowane przez pracujący sprzęt budowlany, używany w trakcie budowy. Innym zagrożeniem będzie znaczna wysokość skarpy oraz duże nachylenie. W toku wykonywania robót obowiązuje: -zachowanie środków ostrożności oraz BHP, -zabezpieczenie maszyn i sprzętu budowlanego oraz transportowego przed dostępem osób niepowołanych, - prace budowlane prowadzone przy użyciu sprzętu ciężkiego powodującego emisję hałasu o wysokich poziomach dźwięku uciążliwego dla sąsiednich terenów mieszkaniowych ograniczyć do niezbędnego minimum. 7

8 5. Informacje o wydzieleniu i oznakowaniu miejsc prowadzenia robót budowlanych, stosownie do rodzaju zagrożenia. Całość robót budowlanych wykonywana będzie na przekazanym protokolarnie przez Inwestora terenie. Przy wjeździe na teren budowy musi być zlokalizowana tablica informacyjna. Miejsca, w których mogą wystąpić zagrożenia (ściany skarpy, droga) muszą być zabezpieczone linami i odpowiednio oznakowane. Właściwego oznakowania wymaga także planowana zmiana organizacji ruchu (sygnalizacja świetlna, znaki drogowe, pachołki). 6. Wskazanie sposobu prowadzenia instruktażu przed przystąpieniem do realizacji robót. Przed realizacją robót kierownik budowy winien dokonać szkolenia pracowników w zakresie BHP i ochrony zdrowia. Przed przystąpieniem do realizacji robót przy użyciu maszyn przeprowadzone winno być dodatkowe szkolenie mające na celu zaakcentowanie możliwości wystąpienia awarii lub zagrożenia dla ludzi i środowiska. Pracownicy przebywający w rejonie szczególnie narażonym na awarię lub zagrożonym oprócz wyposażenia w standardowy ubiór ochronny powinni być wyposażeni w środki łączności. Każde szkolenie winno być udokumentowane w dzienniku szkoleń. a) określenie zasad postępowania w przypadku wystąpienia zagrożenia lub wypadku przy pracy : Pracownik świadek wystąpienia zagrożenia lub wypadku informuje niezwłocznie o zdarzeniu bezpośredniego przełożonego, który : - podejmuje działania eliminujące lub ograniczające zagrożenia (zabezpiecza miejsce wystąpienia zagrożenia lub wypadku, - zapewnia udzielenie pierwszej pomocy przed),lekarskiej i medycznej poszkodowanym, - informuje niezwłocznie kierownika budowy, - realizuje wnioski i polecenia powypadkowe. Kierownik budowy zobowiązany jest do zawiadomienia inspektora i prokuratora o każdym śmiertelnym zbiorowym lub ciężkim wypadku przy pracy oraz o każdym wypadku, który wywołał takie skutki. Kierownik budowy powinien niezwłocznie dokonać zgłoszenia o wypadku do siedziby swojej firmy pocztą lub telefonicznie. Zespół powypadkowy, czyli specjaliści ds. BHP i przedstawiciel złogi bada okoliczności oraz przyczynę wypadku. Dochodzenie polega na dokonaniu wizji lokalnej, przesłuchaniu świadków i poszkodowanego, zbadaniu sprawności sprzętu i narzędzi stosowanych przez pracownika, stosowania ochron osobistych, czy pracownik był szkolony z przepisów BHP, 8

9 czy posiadał wymagane badania lekarskie. W sytuacjach wątpliwych zaczerpuje się wiedzy powołanego biegłego w danej dziedzinie. b) konieczność stosowania przez pracowników środków ochrony indywidualnej, zabezpieczających przed skutkami zagrożeń: Wykonawca winien zapewnić pracownikom niezbędny sprzęt ochronny (kaski, okulary, ochronniki słuchu, rękawice, odzież). Sprzęt ten powinien posiadać certyfikaty bezpieczeństwa. Odzież ochronna i robocza powinna posiadać oznakowanie nazwą firmy Wykonawcy. c) zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby: Na budowie winna być stosowana trójstopniowa kontrola stanu BHP tj.: - specjalista ds. BHP raz w miesiącu powinien dokonać przeglądu stanowisk pracy wydając stosowne zalecenia. Posiada on uprawnienia do wstrzymywania czasowego prowadzenia robót, które zagrażają życiu lub zdrowiu pracowników. - Kierownik Budowy, będący koordynatorem ds. BHP na bieżąco sprawuje nadzór nad prowadzonymi robotami. Uwagi wpisuje do dziennika budowy ze wskazaniem osób odpowiedzialnych za wykonanie spostrzeżeń. - Kierownicy robót codziennie sprawdzają stan na prowadzonych odcinkach robót usuwając zagrożenia. 7. Określenie sposobu przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie budowy. Materiały stosowane do zabezpieczenia skarpy jak gwoździe, siatka, biowłóknina, żerdzie cement, piasek będą składowane na placu zlokalizowanym na zapleczu budowy. 8. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót. Przed przystąpieniem do robót budowlanych należy wykonać niezbędne roboty zabezpieczające, tj. wygrodzenie i oznakowanie strefy robót prowadzonych w pobliżu ciągów komunikacyjnych, zapewnienie zabezpieczenia dla pracowników pracujących na skarpie (uprząż). Bezpieczeństwo na budowie zależy od organizacji pracy na budowie. Przed przystąpieniem do robót kierownik budowy winien szczegółowo je przeanalizować i ustalić z jakich elementów się składają i jak je najlepiej wykonać: -do wykonania każdego zadania należy wybrać pracowników o odpowiednich kwalifikacjach i przygotować odpowiednie warunki pracy, 9

10 - zlecenie zadania pracownikowi należy łączyć z udzieleniem mu odpowiedniego instruktażu. Kierownik robót powinien dopilnować: - umieszczenia w odpowiednich miejscach instrukcji przeciwpożarowej dla sprzętu budowlanego, - zapewnienia umieszczenia sprawnego sprzętu gaśniczego, - zapewnienia możliwości zaalarmowania Straży Pożarnej, - zorganizowania punktu udzielania pierwszej pomocy. Wszystkie roboty prowadzić pod ścisłym nadzorem technicznym przy zachowaniu warunków BHP. Maszyny, narzędzia i sprzęt muszą spełniać wymogi BHP, a szczególności muszą być wyposażone we wszelkie osłony i zabezpieczenia przewidziane przez producenta. Maszyny i sprzęt poddawane są wymaganym przeglądom technicznym. Sprzęt zmechanizowany i pomocniczy powinien posiadać ustalone parametry, takie jak dopuszczalny udźwig, nośność, ciśnienie i temperaturę, uwidocznione przez trwały i wyraźny napis. Zmechanizowany i pomocniczy sprzęt powinien przed rozpoczęciem pracy i przed zmianą być sprawdzony pod względem sprawności technicznej i bezpiecznego użytkowania. Należy zabezpieczyć go przed dostępem osób nie należących do obsługi. Urządzenia grzewcze na budowie powinny być eksploatowane zgodnie z instrukcją producenta. 9. Wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych. Wszystkie dokumenty dotyczące prawidłowej eksploatacji maszyn i urządzeń technicznych, niezbędnych odbiorów oraz pomiarów tych maszyn i urządzeń, a także dokumentacja budowlana całego zamierzenia inwestycyjnego będą znajdowały się w biurze Kierownika Budowy na terenie budowy. III. Zmiana organizacji ruchu na drodze. W celu realizacji inwestycji konieczne będzie zajęcie pasa drogowego na istniejącej drodze. W związku z tym zostanie wprowadzona zmiana organizacji ruchu według projektu przedstawionego na Rys.1.(Załącznik nr 1). Projekt przewiduje zastosowanie odpowiedniego oznakowania oraz sygnalizacji świetlnej. Zmiana organizacji ruchu zostanie wprowadzona po wydaniu zezwolenia przez zarządcę drogi na zajęcie pasa oraz zatwierdzeniu projektu organizacji ruchu przez organ zarządzający ruchem. 10

11 IV. Plan sytuacyjno wysokościowy. (Rys.2, Załącznik nr 2). V. Plan zagospodarowania zaplecza budowy. (Rys.3, Załącznik nr 3). VI. Obliczenia stateczności skarpy, dobór gwoździ gruntowych, rysunek kładu powierzchni skarpy. 1. Obliczenie stateczności skarpy przed wykonaniem zabezpieczenia. Dane do obliczeń: β = 58 o ω = 42,7 o Ф = 18,6 o c = 15 kpa γ = 21,8 kn/m 3 Do obliczeń stateczności skarpy przyjmujemy największą wysokość przekroju skarpy H. Największa wysokość przekroju skarpy: H = 280, = 32,01 m Rys.4. Profil skarpy W - ciężar; W N - składowa normalna; W T - składowa styczna; R - siła reakcji; N - siła normalna; T - siła styczna ( tarcie). 11

12 Stateczność skarpy wyznaczana jest ze wzoru: F tan tan 2 H sin c sin sin gdzie: Ф kąt tarcia wewnętrznego gruntu, ω kąt nachylenia powierzchni poślizgu, c spójność (kohezja) gruntu, γ - ciężar objętościowy gruntu w bryle osuwiskowej, β kąt pochylenia skarpy, H wysokość skarpy. Założenia: - Jeżeli F 1,5 - skarpa jest stateczna. - Jeżeli F < 1,5 - skarpa nie jest stateczna. tg, ) tg 2, ) 2 2, 32, sin ) sin 2, ) sin 2, ), F = 0,05 => F < 1,5 Wniosek: skarpa nie jest stateczna. 2. Dobór gwoździ. Założenia: Gwoździe wbijane są prostopadle do skarpy, W najwyższym miejscu skarpy powinny kotwić nie płycej niż 2,0 m za płaszczyzną poślizgu. Gwoździe wbija się w rozstawie od 1,0 do 2,0 m, natomiast ich siły wyciągające mają wartość 20 kn mb -1. Przekrój poprzeczny gwoździa jest przekrojem rurowym, dzięki czemu można podawać przez niego płuczkę cementową bądź zaczyn. Pierwszą substancję stosuje się w celu ochłodzenia końcówki wiertniczej, natomiast drugą iniekt, w celu ustabilizowania powierzchni gruntowej. Ze względu na nachylenie zbocza, β = 58, dobrano typ gwoździ TITAN 40/16, których parametry znajdują się w poniższej tabeli. 12

13 Średnica zewnętrzna Średnica wewnętrzna Nośność graniczna Siła uplastyczniająca Nośność obliczeniowa Przekrój poprzeczny Ciężar Długość odcinka Kierunek skrętu gwintu Rys.5. Dobór gwoździ w zależności od nachylenia zbocza Tabela 1. Kotwy bierne TITAN 40/16 TITAN 40/16 mm mm kn kn kn mm 2 kg/m m ,0 3 lewy 13

14 Rys.6. Szacunkowe zużycie cementu 23 gwoździe o rozstawie 1,5 m, podzielone na 3 grupy względem długości. Rys.7. Profil skarpy zbrojonej 14

15 Długość Część Nr gwoździa kotwiąca rzędu [m] [m] Tabela 2. Zestawienie parametrów zastosowanych gwoździ P j [kn] n j t j cos(15,3) sin(15,3) [kn] [kn] 1 18,5 10,44 208,8 201,40 55, ,5 8, ,01 44, ,5 8,53 170,6 164,55 45, ,5 8,94 178,8 172,46 47, ,5 9, ,37 49, ,5 9,76 195,2 188,28 51, ,5 10,17 203,4 196,19 53, ,5 10,58 211,6 204,10 55, ,49 129,8 125,20 34, , ,11 36, ,31 146,2 141,02 38, ,72 154,4 0,96 148,93 0,26 40, ,13 162,6 156,84 42, ,54 170,8 164,75 45, , ,66 47, ,36 187,2 180,57 49, , ,75 31, ,25 6,44 128,8 124,23 33, ,25 6, ,14 36, ,25 7,26 145,2 140,05 38, ,25 7,67 153,4 147,96 40, ,25 8,08 161,6 155,87 42, ,25 8,49 169,8 163,78 44, ,8 3353,57 917,43 15

16 3. Obliczenie stateczności skarpy zbrojonej. T W T S d = γ H 2 sin(β ω) 2sin(β) sin(ω) S d = 21,8 32,01 2 sin(58 42,7) 2sin(58) sin(42,7) = 5124,37 nj = cos (β - ω) Pj tj = sin (β - ω) Pj T= (S d cosω nj) tanф m j=1 c H sinω T= (5124,37 cos(42,7) 3353,57) tan(18,6) 15 32,01 sin(42,7) = 3,2 W T = S d sin(ω) m tj j=1 W T = 5124,37 sin(42,7) 17,43 = 22, 3,2 22,, F = 1,55 => F > 1,5 Wniosek: Na podstawie obliczeń stateczności skarpy po zainstalowaniu gwoździ wykazano, że skarpa będzie stateczna. 16

17 4. Rysunek kładu powierzchni skarpy wraz z zaznaczeniem punktów wierceń. Rys..Kład powierzchni skarpy VII. Określenie zapotrzebowania na robociznę, sprzęt i materiały. 1. Układanie tymczasowych dróg i placów z płyt żelbetowych. Wyszczególnienie robót: Wykonanie koryta, Wykonanie warstwy odsączającej, Ułożenie nawierzchni z płyt, zamulenie styków i otworów w płytach. Na zapleczu budowy wykonana została droga jednokierunkowa o układzie przelotowym. Droga tymczasowa o szerokości 3 m została wykonana z płyt pełnych typu MON. 17

18 Nakłady na 100 m 2 : Robotnicy: - wykonanie koryta: 7,14 r-g, - wykonanie warstwy odsączającej: 2,89 r-g, - ułożenie nawierzchni z płyt pełnych o powierzchni 1 szt.= 4,5 m 2 : 17,44 r-g Piasek: - wykonanie warstwy odsączającej: 12,42 m 3, - ułożenie nawierzchni z płyt pełnych: 0,3 m 3. Płyty drogowe żelbetowe pełne: - ułożenie nawierzchni z płyt pełnych o powierzchni 1 sztuki 4,5 m 2 : 98,03 m 2 Spycharka gąsienicowa 74 kw: - wykonanie koryta: 1,25 m-g. Żuraw samochodowy 6 Mg: - ułożenie nawierzchni z płyt pełnych: 3,32 m g. DANE: 165 m 2 płyt do ułożenia. Nawierzchnia: Płyty MON 4,5 m 2. Robocizna: (7,14 2,8 17,44) Piasek: 100 = 45,33 r-g (12,42 0,3) 100 = 21 m3 Płyty drogowe żelbetowe pełne: 8,03 = 161,75 m2 100 Spycharka gąsienicowa 74 kw: 1, = 2,06 m-g 100 Żuraw samochodowy 6 Mg; 3, = 5,48 m-g 2. Rozebranie tymczasowych dróg i placów z płyt żelbetowych. Wyszczególnienie robót: Rozbieranie nawierzchni z płyt z oczyszczeniem i załadunkiem na środki transportowe wraz z wyrównaniem terenu po rozbiórce. 18

19 Nakłady na 100 m 2 : Robotnicy: - rozbieranie nawierzchni z płyt pełnych o powierzchni 1 szt. = 4,5 m 2 : 17,44 r-g. Żuraw samochodowy 6 Mg: - rozbieranie nawierzchni z płyt pełnych o powierzchni 1 szt. = 4,5 m 2 : 3,32 m-g. DANE: 165 m 2 nawierzchni do rozebrania. Nawierzchnia: Płyty MON 4,5 m 2. Robocizna: 17, = 28,78 r-g Żuraw samochodowy 6 Mg; 3, = 5,48 m-g 3. Roboty ziemne wykonywane koparkami podsiębiernymi z transportem urobku samochodami samowyładowczymi na odległość do 1 km. Wyszczególnienie robót: Odspojenie i załadowanie ziemi koparką na samochody samowyładowcze, Zmiany stanowisk koparki w miarę postępu robót, Przewóz ziemi samochodami samowyładowczymi oraz wyładunek w miejscu wbudowania w nasyp lub na odkład. 19

20 Do odspojenia warstwa gruntu o miąższości 0,6 m z powierzchni skarpy równej 3000,7 m 2. Ilość urobku: 0,6 3000,7 = 1800,42 m 3 gruntu II kategorii. Nakłady na 100 m 3 : Koparka gąsienicowa podsiębierna 0,4 m 3 : - odspojenie i załadowanie ziemi: 3,85 m-g. Samochód samowyładowczy do 5 Mg: - przewóz ziemi:,54 m g. DANE: 1800,42 m 3 gruntu do odspojenia i przewiezienia. Grunt II kategorii. Koparka gąsienicowa podsiębierna 0,4 m 3 : 3, ,42 = 69,32 m-g 100 Samochód samowyładowczy do 5 Mg:, , = 171,76 m-g 4. Wprowadzenie gwoździ gruntowych techniką self drilling. Wyszczególnienie robót: Umocowanie kąta odwiertu i pozycjonowanie głowicy wiercącej, Zamocowanie żerdzi wraz z koronką wiertniczą, Dokręcenie kolejnych żerdzi, łączników i dystanserów, Wiercenie z płuczką cementową (w/c = 0,8), Iniekcja (w/c = 0,4) Zmiana stanowiska pracy wraz z postępem robót 20

21 Ilość mb otworów: 15 41,25 mb. Nakłady na 1 mb otworu: Robotnicy: - 0,16 r-g. Wiertnica, kompresor, zestaw iniekcyjny: - 0,032 m g. Cement (płuczka) 40/16: - 33 kg. Cement (iniekt) 40/16: - 40 kg. Żerdzie 40/16 (3 m): - 0,33 szt. DANE: 15941,25 mb otworu. Grunt II kategorii. Robotnicy: 0, ,25 = 2550,6 r-g Wiertnica, kompensator, zestaw iniekcyjny: 0, ,25 = 510,12 m-g Cement (płuczka) 40/16: ,25 = ,3 kg Cement (iniekt) 40/16: ,25 = kg Żerdzie 40/16 (3 m): 0, ,25 = 5260,6 szt. 5. Zabezpieczenie skarp biowłókniną. Wyszczególnienie robót: Ułożenie rolek biowłókniny na krawędzi skarpy, Transport materiałów w strefie roboczej, Rozkładanie biowłókniny od góry do dołu z przybiciem jej do powierzchni skarpy. 21

22 Nakłady na 100 m 2 umacnianej powierzchni: Robotnicy: - 41,4 r-g. Biowłóknina: m 2. Szpilki stalowe ϕ 6: - 12,5 mb. DANE: 3000,7 m 2 umacnianej powierzchni. Robotnicy: 41,4 3000,7 100 Biowłóknina: ,7 100 Szpilki stalowe: = 1242,29 r-g, = 3150,74 m2 12,5 3000,7 = 375,09 mb Montaż siatki ochronnej. Wyszczególnienie robót: Podebranie gruntu w otoczeniu gwoździ gruntowych Ułożenie rolek siatki na krawędzi skarpy wraz z ich zamocowaniem Rozwinięcie siatki na skarpie Połączenie płacht siatki łącznikami systemowymi Montażpłytek kotwiących i dociskanie ich do powierzchni skarpy Do zabezpieczenia skarpy wykorzystano 28 rolki siatki stalowej. Biorąc pod uwagę, iż jedna rolka ma długość 30 m wykorzystano 840 mb siatki. 22

23 Nakłady na 10 mb siatki: Robotnicy: łączenie siatki na zakład: 1,33 r-g docisk płyt kotwiących o rozstawie 2x2m: 0,7 r-g Łączniki zaciskowe: szt. DANE: 840 mb siatki. Robotnicy: (1,33 0,70) Łączniki zaciskowe: = szt. = 170,52 r-g VIII. Zestawienie analityczne. Tabela 3, Załącznik nr ). IX. Harmonogram ogólny. (Rys.9,Załącznik nr ; Rys., Załącznik nr ). 23

24 Załącznik nr Rys.1. Plan tymczasowej organizacji ruchu 24

25 Załącznik nr 2 Rys.2. Plan sytuacyjno - wysokościowy 25

26 Załącznik nr 3 Rys.3. Plan zagospodarowania zaplecza budowy 26

27 Załącznik nr Tabela 3. Zestawienie analityczne Lp Wyszczególnienie robót w kolejności technologicznej Jednostka Ilość robót Metoda wykonania (zastosowane maszyny) Nakłady rzeczowe (na podstawie KNR) Nakłady rzeczowe dla ilości robót) Liczba roboczodniówek (maszynodniówek) Norma wydajności dziennej Liczba dzienna robotników/maszyn Liczba dni pracy obliczona przyjęta Produkcja dzienna 1a 1b Wykonanie koryta pod drogi tymczasowe m Robotnicy Spycharka samochodowa 7,14 r- g/100m 2 11,78 1,47 112,05 2 0, ,11 1,25 m- g/100m 2 2,06 0,26 640,78 1 0, ,78 2 Wykonanie warstwy odsączającej m Robotnicy 2,89 r- g/100m 2 4,77 0,60 276,73 2 0, ,46 3a 3b Ułożenie nawierzchni z płyt pełnych m Robotnicy Żuraw samochodowy 6 Mg 17,44rg/100m 28,78 3,60 45,87 2 1, ,73 3,32 m- g/100m 2 5,48 0,69 240,88 1 0, ,88 4 Odspojenie i załadowanie gruntu koparką na samochody samowyładowcze m ,42 Koparka gąsienicowa podsiębierna 3,85 r- 69,32 8,67 207,78 1 8, ,78 g/100m 3 27

28 Przewóz gruntu samochodami 5 samowyładowczymi oraz wyładunek w miejscu m ,42 Samochód samowyładowczy 9,54rg/100m 171,76 21,47 83,86 3 7, ,57 3 wbudowania w nasyp lub na odkład 6a Wprowadzenie gwoździ Robotnicy 0,16 r- g/1mb 2550,60 318,83 50, , ,00 6b gruntowych metodą selfdrilling mb 15941,25 Wiertnica kompresor, zestaw iniekcyjny 0,032 r- g/1mb 510,12 63,77 250, , ,00 7 Zabezpieczenie skarp biowłókniną m ,7 Robotnicy 41,40rg/100m 1242,29 155,29 19, , , montaż siatki ochronnej na zakład, docisk płyt kotwiących mb 840 Robotnicy 2,03 r- g/10mb 170,52 21,32 39, , ,09 9a Rozebranie nawierzchni z płyt z oczyszczeniem i załadunkiem na środki transportowe wraz z m Robotnicy 17,44 r- 28,78 3,60 45,87 2 1, ,73 g/100m 2 9b wyrównaniem terenu po rozbiórce Żuraw samochodowy 6 MG 3,32 r- 5,48 0,69 240,88 1 0, ,88 g/100m 2 28

29 Załącznik nr 5 Rys.9. Diagram Gantta 29

30 Załącznik nr 6 Rys.10. Diagram zasobów 30
