Pompy śmigłowe Flygt EKONOMICZNY TRANSPORT DUŻYCH ILOŚCI

Transkrypt

1 Pompy śmigłowe Flygt EKONOMICZNY TRANSPORT DUŻYCH ILOŚCI

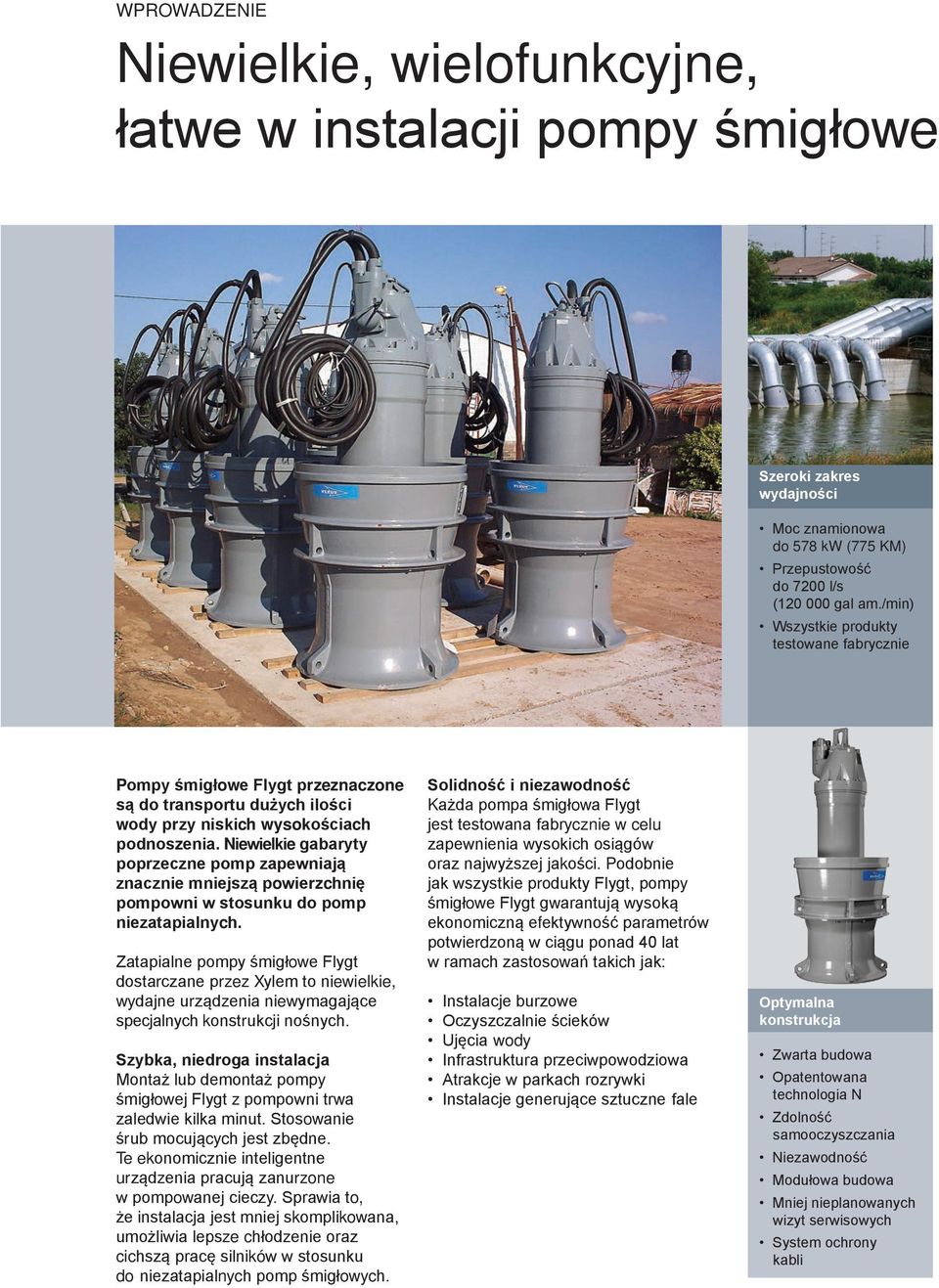

2 WPROWADZENIE Niewielkie, wielofunkcyjne, łatwe w instalacji pompy śmigłowe Szeroki zakres wydajności Moc znamionowa do 578 kw (775 KM) Przepustowość do 7200 l/s ( gal am./min) Wszystkie produkty testowane fabrycznie Pompy śmigłowe Flygt przeznaczone są do transportu dużych ilości wody przy niskich wysokościach podnoszenia. Niewielkie gabaryty poprzeczne pomp zapewniają znacznie mniejszą powierzchnię pompowni w stosunku do pomp niezatapialnych. Zatapialne pompy śmigłowe Flygt dostarczane przez Xylem to niewielkie, wydajne urządzenia niewymagające specjalnych konstrukcji nośnych. Szybka, niedroga instalacja Montaż lub demontaż pompy śmigłowej Flygt z pompowni trwa zaledwie kilka minut. Stosowanie śrub mocujących jest zbędne. Te ekonomicznie inteligentne urządzenia pracują zanurzone w pompowanej cieczy. Sprawia to, że instalacja jest mniej skomplikowana, umożliwia lepsze chłodzenie oraz cichszą pracę silników w stosunku do niezatapialnych pomp śmigłowych. Solidność i niezawodność Każda pompa śmigłowa Flygt jest testowana fabrycznie w celu zapewnienia wysokich osiągów oraz najwyższej jakości. Podobnie jak wszystkie produkty Flygt, pompy śmigłowe Flygt gwarantują wysoką ekonomiczną efektywność parametrów potwierdzoną w ciągu ponad 40 lat w ramach zastosowań takich jak: Instalacje burzowe Oczyszczalnie ścieków Ujęcia wody Infrastruktura przeciwpowodziowa Atrakcje w parkach rozrywki Instalacje generujące sztuczne fale Optymalna konstrukcja Zwarta budowa Opatentowana technologia N Zdolność samooczyszczania Niezawodność Modułowa budowa Mniej nieplanowanych wizyt serwisowych System ochrony kabli

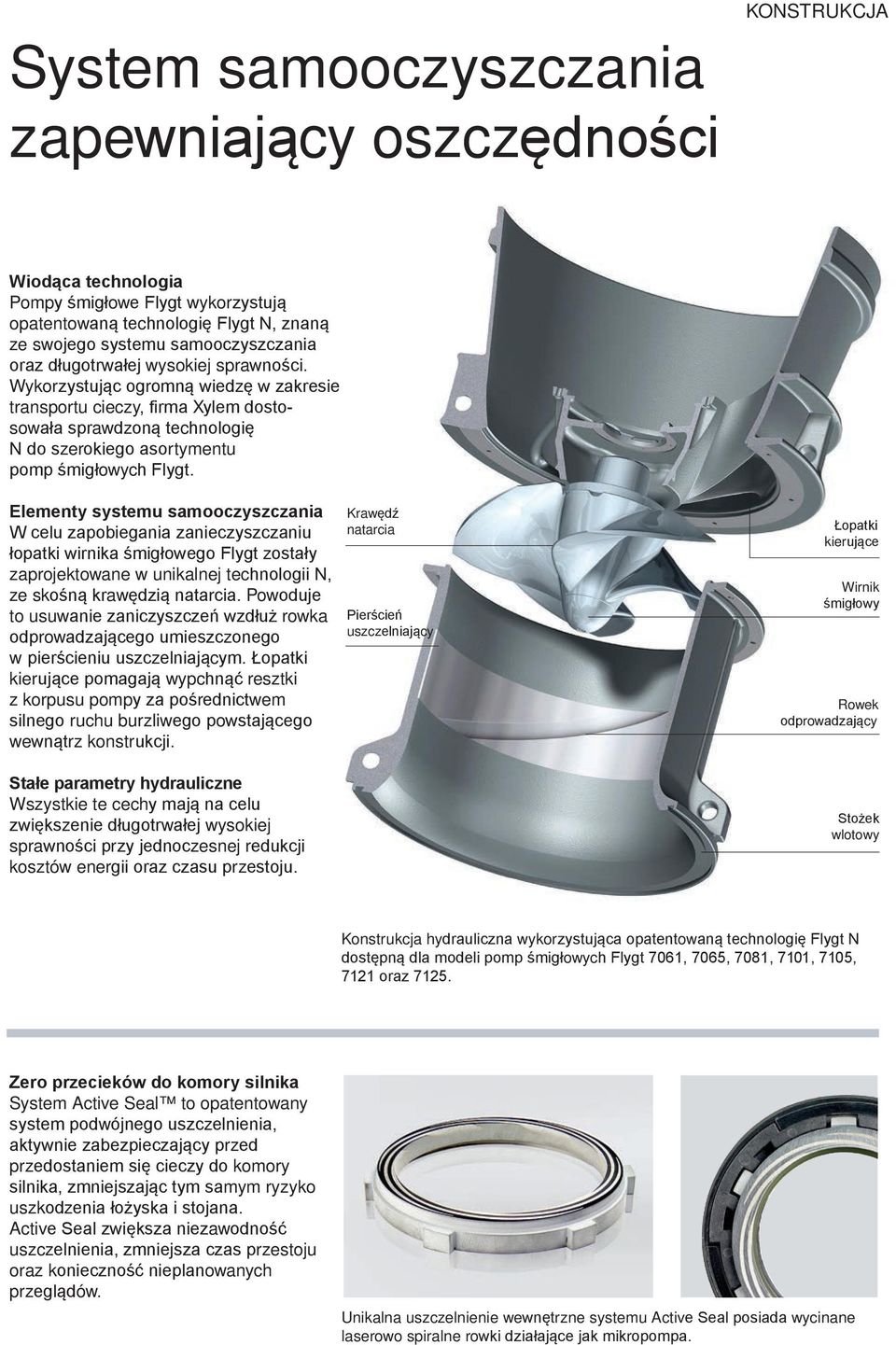

3 System samooczyszczania zapewniający oszczędności KONSTRUKCJA Wiodąca technologia Pompy śmigłowe Flygt wykorzystują opatentowaną technologię Flygt N, znaną ze swojego systemu samooczyszczania oraz długotrwałej wysokiej sprawności. Wykorzystując ogromną wiedzę w zakresie transportu cieczy, firma Xylem dostosowała sprawdzoną technologię N do szerokiego asortymentu pomp śmigłowych Flygt. Elementy systemu samooczyszczania W celu zapobiegania zanieczyszczaniu łopatki wirnika śmigłowego Flygt zostały zaprojektowane w unikalnej technologii N, ze skośną krawędzią natarcia. Powoduje to usuwanie zaniczyszczeń wzdłuż rowka odprowadzającego umieszczonego w pierścieniu uszczelniającym. Łopatki kierujące pomagają wypchnąć resztki z korpusu pompy za pośrednictwem silnego ruchu burzliwego powstającego wewnątrz konstrukcji. Stałe parametry hydrauliczne Wszystkie te cechy mają na celu zwiększenie długotrwałej wysokiej sprawności przy jednoczesnej redukcji kosztów energii oraz czasu przestoju. Krawędź natarcia Pierścień uszczelniający Łopatki kierujące Wirnik śmigłowy Rowek odprowadzający Stożek wlotowy Konstrukcja hydrauliczna wykorzystująca opatentowaną technologię Flygt N dostępną dla modeli pomp śmigłowych Flygt 7061, 7065, 7081, 7101, 7105, 7121 oraz Zero przecieków do komory silnika System Active Seal to opatentowany system podwójnego uszczelnienia, aktywnie zabezpieczający przed przedostaniem się cieczy do komory silnika, zmniejszając tym samym ryzyko uszkodzenia łożyska i stojana. Active Seal zwiększa niezawodność uszczelnienia, zmniejsza czas przestoju oraz konieczność nieplanowanych przeglądów. Unikalna uszczelnienie wewnętrzne systemu Active Seal posiada wycinane laserowo spiralne rowki działające jak mikropompa.

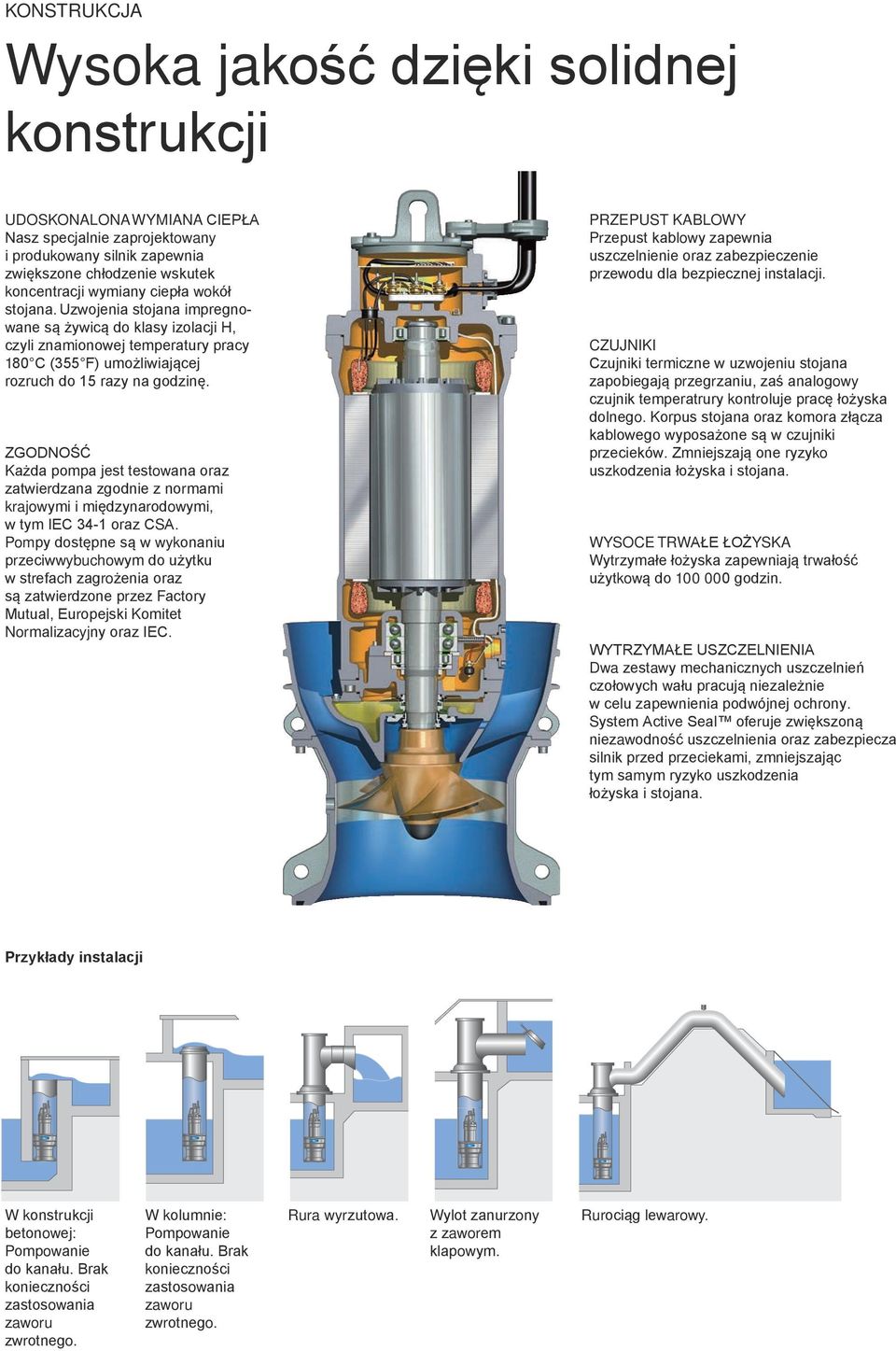

4 KONSTRUKCJA Wysoka jakość dzięki solidnej konstrukcji UDOSKONALONA WYMIANA CIEPŁA Nasz specjalnie zaprojektowany i produkowany silnik zapewnia zwiększone chłodzenie wskutek koncentracji wymiany ciepła wokół stojana. Uzwojenia stojana impregnowane są żywicą do klasy izolacji H, czyli znamionowej temperatury pracy 180 C (355 F) umożliwiającej rozruch do 15 razy na godzinę. ZGODNOŚĆ Każda pompa jest testowana oraz zatwierdzana zgodnie z normami krajowymi i międzynarodowymi, w tym IEC 34-1 oraz CSA. Pompy dostępne są w wykonaniu przeciwwybuchowym do użytku w strefach zagrożenia oraz są zatwierdzone przez Factory Mutual, Europejski Komitet Normalizacyjny oraz IEC. PRZEPUST KABLOWY Przepust kablowy zapewnia uszczelnienie oraz zabezpieczenie przewodu dla bezpiecznej instalacji. CZUJNIKI Czujniki termiczne w uzwojeniu stojana zapobiegają przegrzaniu, zaś analogowy czujnik temperatrury kontroluje pracę łożyska dolnego. Korpus stojana oraz komora złącza kablowego wyposażone są w czujniki przecieków. Zmniejszają one ryzyko uszkodzenia łożyska i stojana. WYSOCE TRWAŁE ŁOŻYSKA Wytrzymałe łożyska zapewniają trwałość użytkową do godzin. WYTRZYMAŁE USZCZELNIENIA Dwa zestawy mechanicznych uszczelnień czołowych wału pracują niezależnie w celu zapewnienia podwójnej ochrony. System Active Seal oferuje zwiększoną niezawodność uszczelnienia oraz zabezpiecza silnik przed przeciekami, zmniejszając tym samym ryzyko uszkodzenia łożyska i stojana. Przykłady instalacji W konstrukcji betonowej: Pompowanie do kanału. Brak konieczności zastosowania zaworu zwrotnego. W kolumnie: Pompowanie do kanału. Brak konieczności zastosowania zaworu zwrotnego. Rura wyrzutowa. Wylot zanurzony z zaworem klapowym. Rurociąg lewarowy.

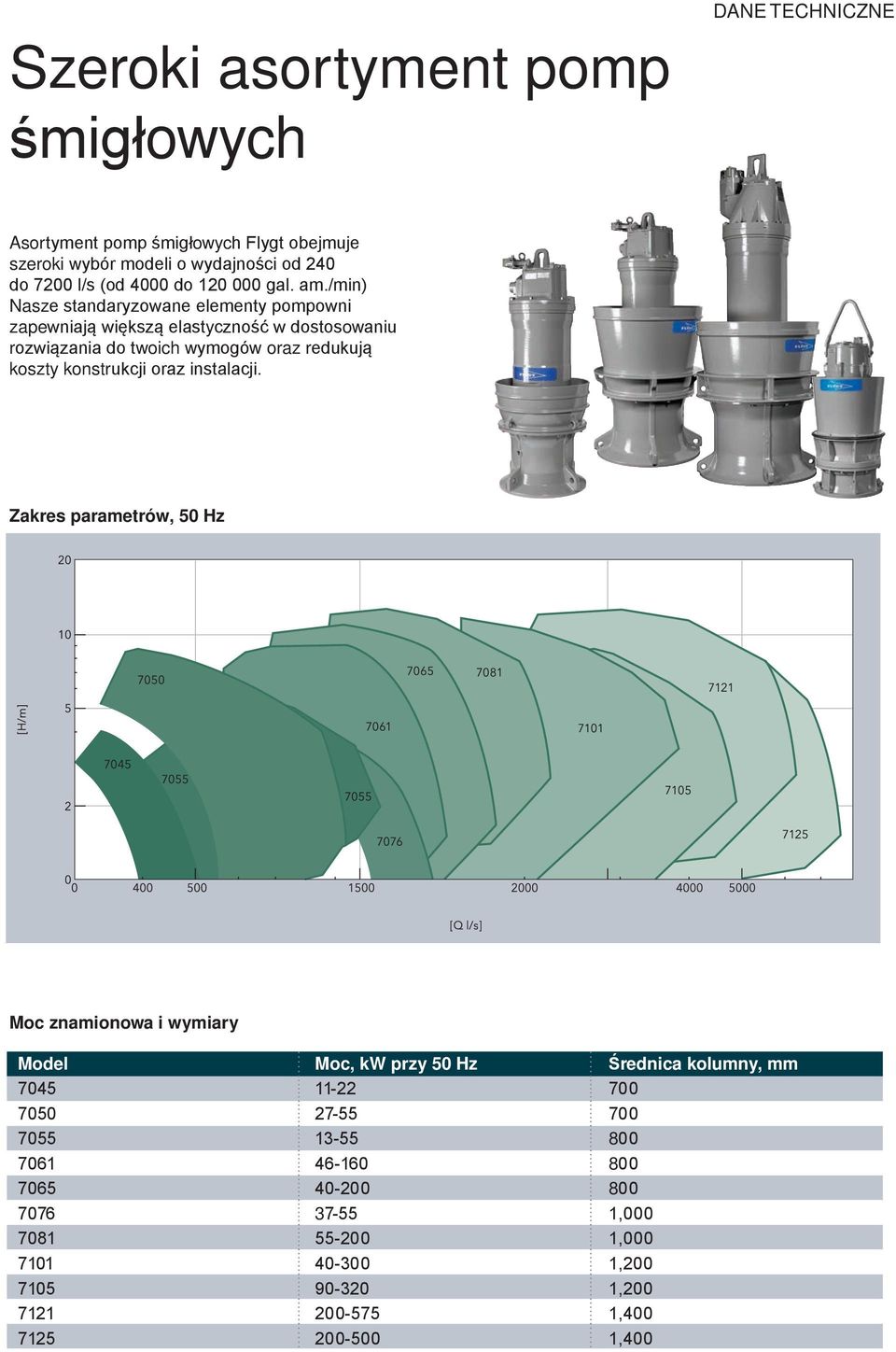

5 Szeroki asortyment pomp śmigłowych DANE TECHNICZNE Asortyment pomp śmigłowych Flygt obejmuje szeroki wybór modeli o wydajności od 240 do 7200 l/s (od 4000 do gal. am./min) Nasze standaryzowane elementy pompowni zapewniają większą elastyczność w dostosowaniu rozwiązania do twoich wymogów oraz redukują koszty konstrukcji oraz instalacji. Zakres parametrów, 50 Hz Moc znamionowa i wymiary Model Moc, kw przy 50 Hz Średnica kolumny, mm , , , , , ,400

6 DANE TECHNICZNE Rozwiązania dostosowane do specyficznych wymogów Każda stacja pomp jest inna Pompy śmigłowe Flygt mogą być konfigurowane według Twoich specyficznych wymogów. Nasi inżynierowie oferują wsparcie od projektu oraz analizy systemowej po wybór produktu oraz wyposażenia instalacyjnego. Umożliwia nam to dostawę niezawodnych oraz wydajnych rozwiązań w zakresie przesyłu cieczy. Kontrola i sterowanie: Inteligentne opcje wsparcia urządzeń Flygt MiniCAS to przekaźnik monitorujący temperaturę stojana oraz czujniki przecieków - przeznaczony jest do mniejszych pomp śmigłowych Flygt. Flygt MAS 711 to układ kontroli dla średnich i dużych pomp śmigłowych Flygt. Bezproblemowa integracja. Wszystkie urządzenia kontrolne oraz sterujące Flygt mogą być w łatwy sposób zintegrowane z dowolnym układem sterowania SCADA.

7 Wsparcie Twojej na każdym kroku my WSPARCIE I USŁUGI Rozległy monitoring i kontrola Zapewniamy sprzęt i oprogramowanie dla kompletnych systemów procesowych począwszy od indywidualnych napędów pompy, przez startery, czujniki i sterowniki, na oprogramowaniu systemowym oraz skalowalnych systemach scada skończywszy. Oryginalne części zamienne Flygt i gwarancja Jeżeli nie możesz sobie pozwolić na przestoje, zaufaj naszej globalnej sieci usług, która w szybki i skuteczny sposób dostarcza na miejsce oryginalne części zamienne Flygt. Wszystkie części zamienne Flygt posiadają solidną 15-letnią gwarancję dostępności. Obszerna wiedza inżynierska Xylem posiada rozległą wiedzę w zakresie dynamiki płynów oraz ogromne doświadczenie praktyczne w projektowaniu, obsłudze oraz utrzymaniu skuteczności systemów transportujących ścieki. Zapewniamy szeroki zakres usług technicznych, w tym: Analizę systemu i obliczenia Projektowanie komór czerpnych Obliczenia uderzeń hydraulicznych Analizę rozruchową pompy Analizę przebiegu przejściowego Obliczenia w zakresie dynamiki płynów (CFD) Testowanie modeli w zmniejszonej skali W skrócie, jesteśmy w stanie pomóc Ci we wszystkim, czego potrzebujesz do zapewnienia optymalnych parametrów oraz ekonomicznej i energooszczędnej eksploatacji. Usprawnij swój system Dzięki produktom do monitoringu i kontroli Flygt, możesz sterować i optymalizować wydajność każdego podzespołu Twojego systemu. To pomaga zredukować obciążenia pomp, zaworów oraz sieci energetycznej i zapewnia niezawodność, sprawność eksploatacyjną oraz przedłuża żywotność. Wsparcie dla Twoich pomp Flygt Nasza globalna sieć lokalnych centrów serwisowych i partnerów serwisowych oferuje zintegrowane usługi zapewniające bezpieczną, wydajną i niezawodną eksploatację. W celu zapewnienia bezawaryjnej pracy i minimalnych czasów przestojów możesz liczyć na szybką, profesjonalną reakcję oraz wysokiej jakości usługi i serwis z użyciem oryginalnych części zamiennych Flygt.
