1 Bazy Danych i Usługi Sieciowe Drupal, WeBIAS Paweł Daniluk Paweł Witkowski Wydział Fizyki Wydział Matematyki, Informatyki i Mechaniki Jesień 2013 P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

2 CMS - Sytem Zarządzania Treścią 1 Content Management System 2 Rozwiązanie wygodne 3 Od razu gotowe do użycia 4 Łatwa administracja Przykłady Wordpress (wordpress.org) Joomla! ( DotNetNuke ( ExpressionEngine (ellislab.com/expressionengine) P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

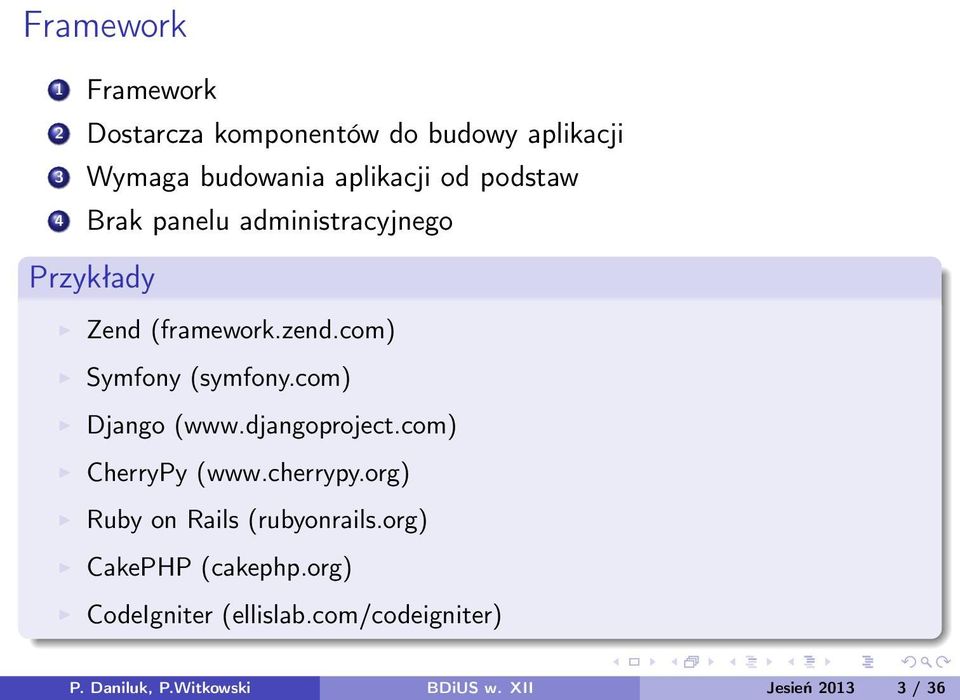

3 Framework 1 Framework 2 Dostarcza komponentów do budowy aplikacji 3 Wymaga budowania aplikacji od podstaw 4 Brak panelu administracyjnego Przykłady Zend (framework.zend.com) Symfony (symfony.com) Django ( CherryPy ( Ruby on Rails (rubyonrails.org) CakePHP (cakephp.org) CodeIgniter (ellislab.com/codeigniter) P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

4 Content Management Framework 1 Content Management Framework 2 Narzędzie do tworzenia CMS 3 Dostarcza narzędzi do obsługi zawartości 4 Dostarcza obsługę użytkowników 5 Panel administracyjny Przykłady Drupal (drupal.org) Typo3 (typo3.org) Symfony CMF (cmf.symfony.com) P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

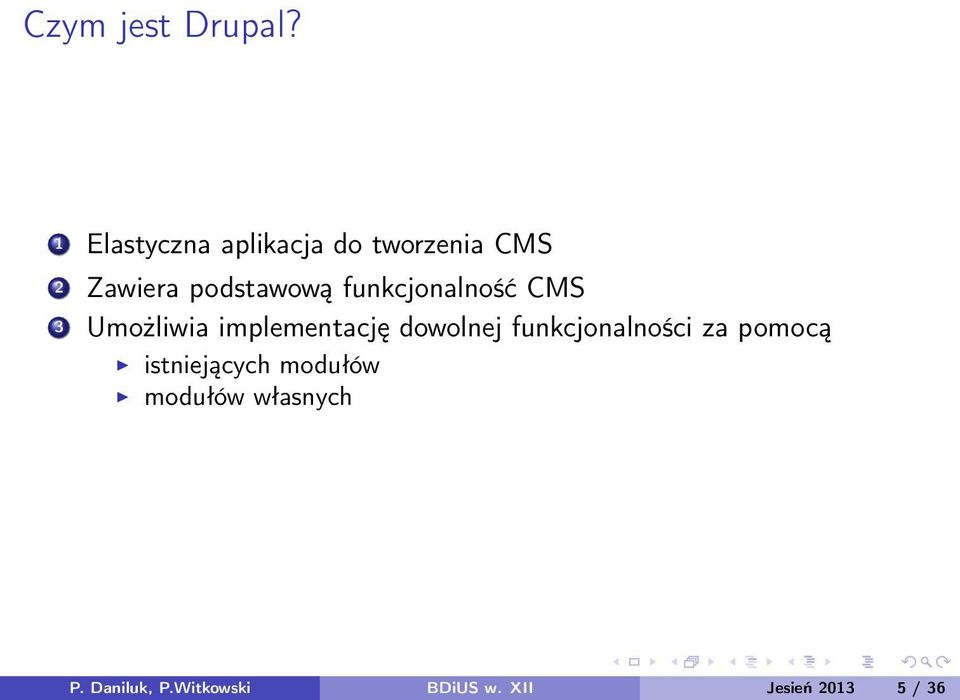

5 Czym jest Drupal? 1 Elastyczna aplikacja do tworzenia CMS 2 Zawiera podstawową funkcjonalność CMS 3 Umożliwia implementację dowolnej funkcjonalności za pomocą istniejących modułów modułów własnych P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

6 Node 1 Node - segment, węzeł 2 Abstrakcyjny typ zawartości 3 Twórca tworzy specjalizacje - typy zawartości (bundle) type language title status Node created translate promote changed Rysunek : Encja node z wybranymi atrybutami P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

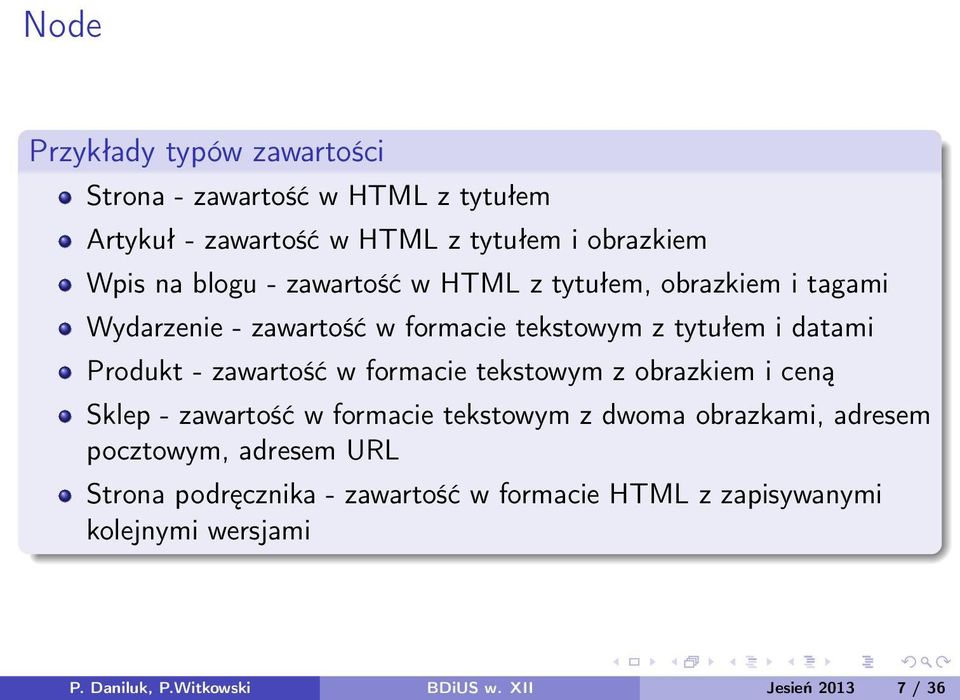

7 Node Przykłady typów zawartości Strona - zawartość w HTML z tytułem Artykuł - zawartość w HTML z tytułem i obrazkiem Wpis na blogu - zawartość w HTML z tytułem, obrazkiem i tagami Wydarzenie - zawartość w formacie tekstowym z tytułem i datami Produkt - zawartość w formacie tekstowym z obrazkiem i ceną Sklep - zawartość w formacie tekstowym z dwoma obrazkami, adresem pocztowym, adresem URL Strona podręcznika - zawartość w formacie HTML z zapisywanymi kolejnymi wersjami P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

8 Taxonomy 1 Taxonomy - kategorie 2 Metoda oznaczania 3 Klasyfikacja treści według różnego typu słowników 4 Terminy mogą mieć terminy nadrzędne (wiele) name Parent description weight Taxonomy term format Rysunek : Encja Taxonomy term z wybranymi atrybutami P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

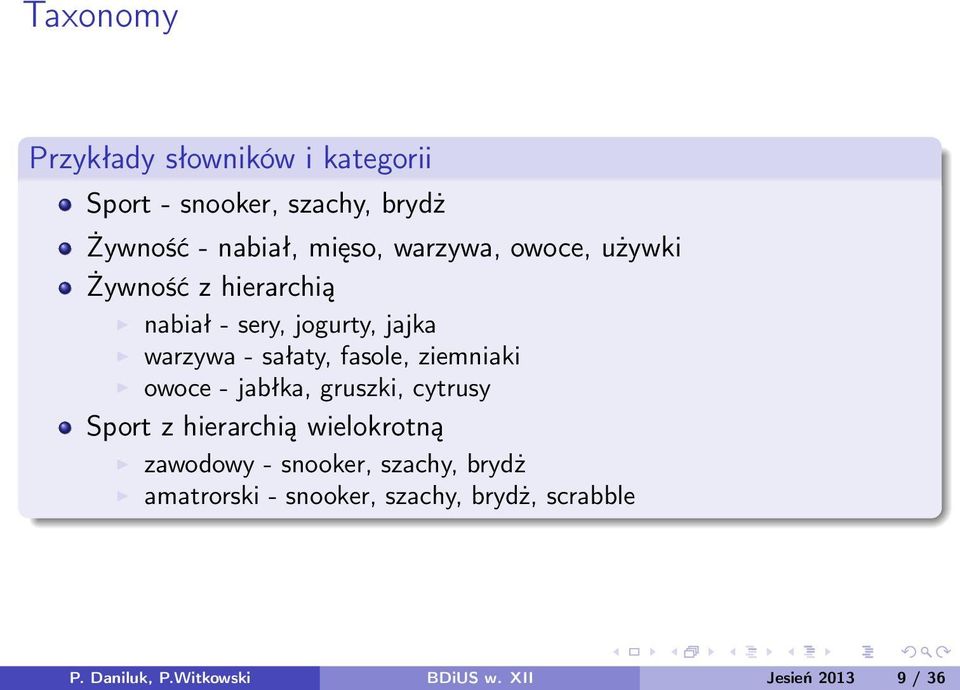

9 Taxonomy Przykłady słowników i kategorii Sport - snooker, szachy, brydż Żywność - nabiał, mięso, warzywa, owoce, używki Żywność z hierarchią nabiał - sery, jogurty, jajka warzywa - sałaty, fasole, ziemniaki owoce - jabłka, gruszki, cytrusy Sport z hierarchią wielokrotną zawodowy - snooker, szachy, brydż amatrorski - snooker, szachy, brydż, scrabble P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

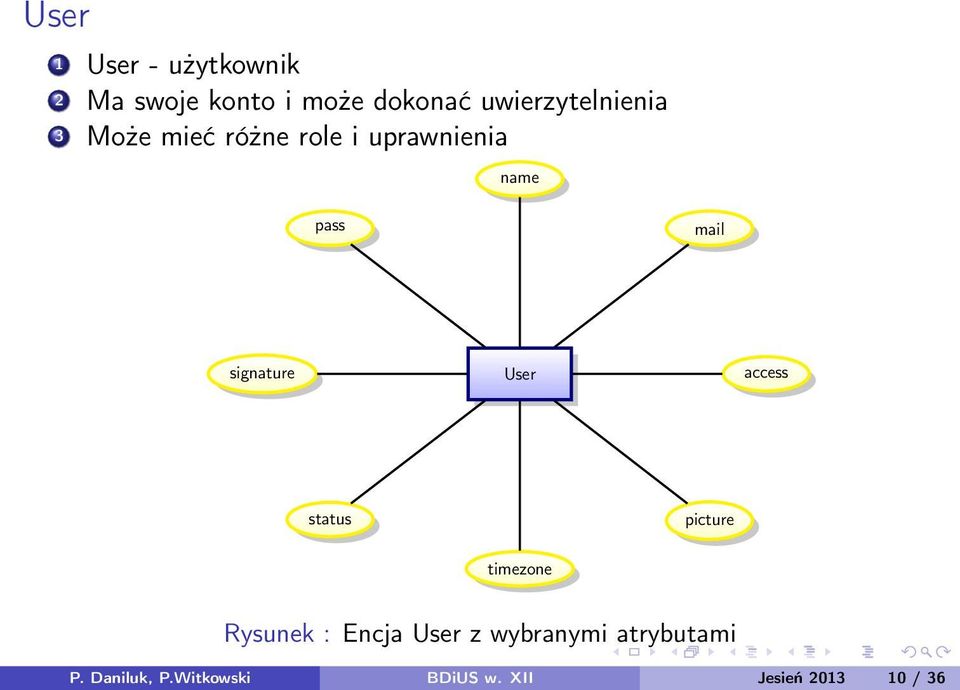

10 User 1 User - użytkownik 2 Ma swoje konto i może dokonać uwierzytelnienia 3 Może mieć różne role i uprawnienia name pass mail signature User access status picture timezone Rysunek : Encja User z wybranymi atrybutami P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

11 User Przykłady ról i użytkowników Administrator - może wszystko Ewa Content administrator - dodaje i edytuje treści Jan Olga Sebastian Newsletter administrator - wysyła newsletter Jan Patrycja P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

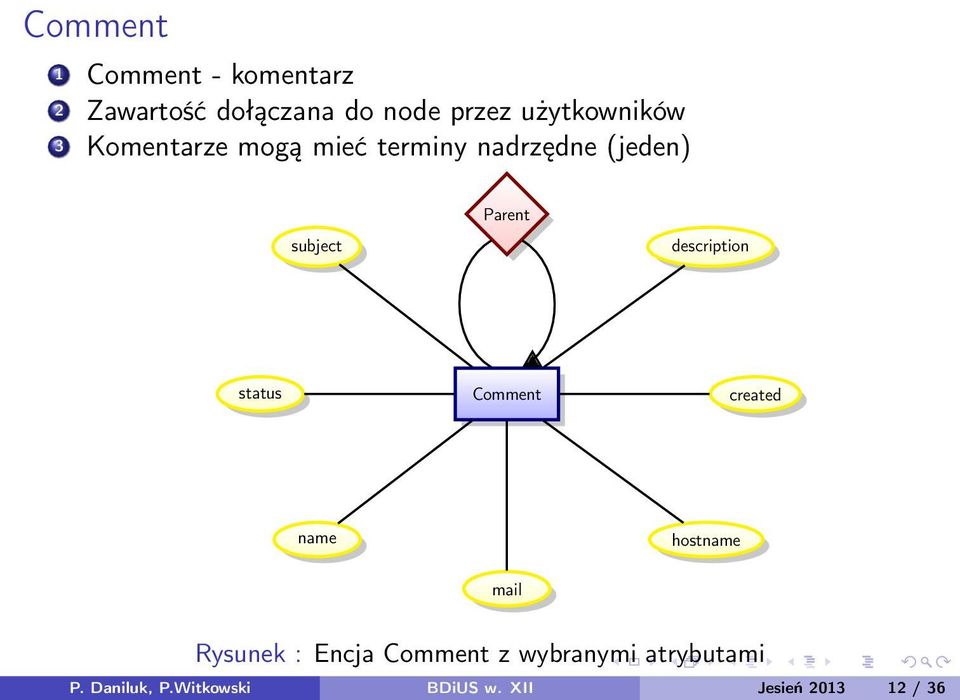

12 Comment 1 Comment - komentarz 2 Zawartość dołączana do node przez użytkowników 3 Komentarze mogą mieć terminy nadrzędne (jeden) subject Parent description status Comment created name hostname mail Rysunek : Encja Comment z wybranymi atrybutami P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

13 Comment Przykłady komentarzy zwykły tekst ułożony w wątki tekst w HTML z kategoriami - używany do budowy forum zwykły tekst z gwiazdkami do oceniania artykułu tekst z adresem URL strony zapisy na wydarzenia P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

14 Entity 1 Abstrakcyjny typ encji w Drupalu Entity Node User Comment Taxonomy term P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

15 Zalety abstrakcyjnych Entity 1 CRUD: Create Read Update Delete 2 Unifikacja operacji na danych serwisu 3 Unikanie powtarzania tych samych fragmentów kodu 4 Każda Entity może mieć Wersje Unikalny adres URL Dołączane pola P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

16 Diagram związków entities Node Author Category User Attached Taxonomy term Author Category Comment Rysunek : Diagram związków entities P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

17 Field 1 Field - pole 2 Informacja dołączana do entity 3 Może być różnych typów, również złożonych 4 Może mieć różne kontrolki w formularzu dodawania treści 5 Można ją wykorzystywać w różnych entities P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

18 Field Przykłady pól i kontrolek Tekst Lista rozwijana Pole tekstowe Pole tekstowe z walidacją Liczba całkowita Lista rozwijana Pole tekstowe Suwak Lokalizacja Pola tekstowe na kraj, miasto, ulica, numer Mapka z możliwością zaznaczania Pola tekstowe na współrzędne GPS P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

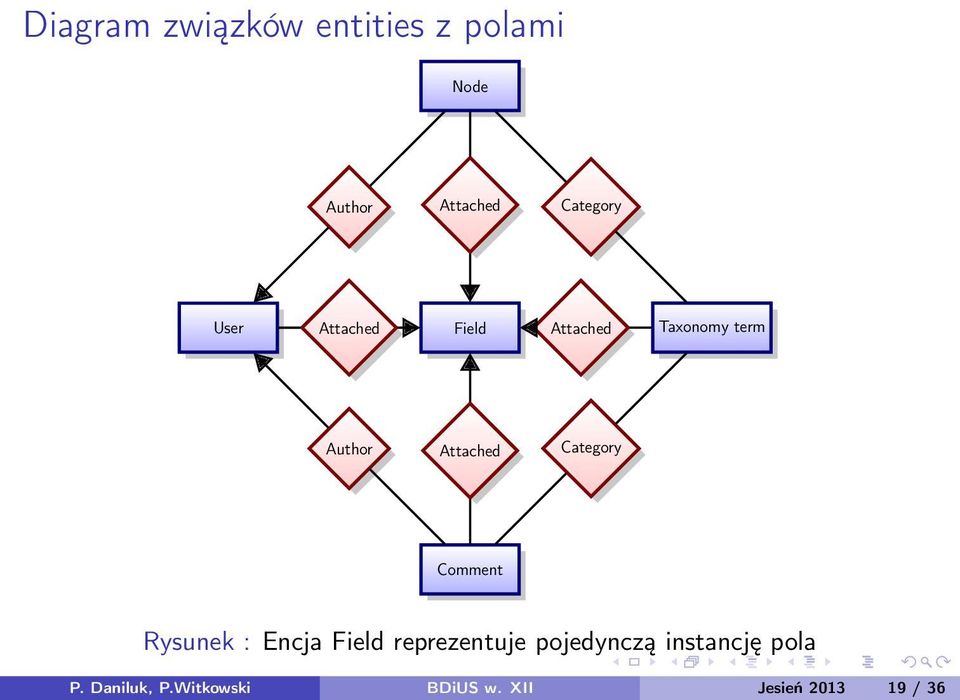

19 Diagram związków entities z polami Node Author Attached Category User Attached Field Attached Taxonomy term Author Attached Category Comment Rysunek : Encja Field reprezentuje pojedynczą instancję pola P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

20 Wymagane składniki systemu 1 Serwer www: Apache, Nginx, IIS 2 PHP 3 Baza danych: MySQL, PostgreSQL, SQLite 4 Można wykorzystać pakiety XAMPP ( AMPPS ( 5 Wybrana wersja Drupal (drupal.org/download) P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

21 Instalacja 1 Założenie bazy danych wraz z użytkownikiem z pełnymi uprawnieniami do niej 2 Rozpakowanie plików aplikacji do katalogu serwera www 3 Uruchomienie instalatora przez adres URL 4 Podanie informacji na temat dostępu do bazy danych 5 Podanie podstawowych informacji o stronie i danych administratora P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

22 Składniki serwisu 1 Views (drupal.org/project/views), CTools (drupal.org/project/ctools) 2 Panels (drupal.org/project/panels) 3 Pathauto (drupal.org/project/pathauto) 4 Token (drupal.org/project/token) P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

23 Moduły dla programisty 1 Devel (drupal.org/project/devel) 2 Theme developer (drupal.org/project/devel_themer) 3 Migrate (drupal.org/project/migrate) 4 Backup and Migrate (drupal.org/project/backup_migrate) P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

24 Moduły dla użytkowników 1 CKEditor (drupal.org/project/ckeditor) 2 IMCE (drupal.org/project/imce) 3 Link (drupal.org/project/link) 4 Printer, and PDF versions (drupal.org/project/print) P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

25 Szablony graficzne 1 Szablony gotowe Bartik Marinelli Danland BlueMasters 2 Szablony bazowe do tworzenia własnej grafiki Zen Omega AdaptiveTheme P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

26 Udostępnianie usług Wymagania 1 Obsługa usług przyjmowanie zapytań zarządzanie zgłoszonymi zadaniami udostępnianie wyników 2 Rejestr użytkowników 3 Obsługa administracyjna P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

27 WeBIAS Narzędzie do tworzenia serwisów udostępniających usługi. Tworzenie serwisu definicje 1 usług 2 zasobów obliczeniowych 3 konfiguracja (baza danych, katalogi robocze, etc.) P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

28 WeBIAS WeBIAS server Q R Q SQL database WeBIAS scheduler Torque/PBS WeBIAS scheduler HPC server WeBIAS scheduler HPC server HPC cluster P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

29 Opis usługi <b i a s> <a p p l i c a t i o n i d=" Test " name=" Test " i n f o=" H e l l o World. "> <d e s c r i p t i o n>this i s t h e s i m p l e s t a p p l i c a t i o n.</ d e s c r i p t i o n> <a u t h o r>b i o e x p l o r a t o r i u m</ a u t h o r> <e m a i l>p a w e b i o e x p l o r a t o r i u m. p l</ e m a i l> <s e t u p> <h e l p _ u r l>/webiasdemo/ page / Test / h e l p</ h e l p _ u r l> </ s e t u p> <p a r a m e t e r s> <e m a i l /> <s e c t i o n i d=" S e c t i o n I n p u t " t i t l e =" Test a p p l i c a t i o n "/> <t e x t i d="name" name="name" t i p="what i s you name?" i n f o="name" o < s e l e c t i d="mood" name="how a r e you?" i n f o="mood" o p t i o n a l="no" t i <o p t i o n v a l u e="0" t e x t=" Fine, t h a n k s. "/> <o p t i o n v a l u e="1" t e x t="not bad. "/> <o p t i o n v a l u e="2" t e x t="don t even ask. "/> <o p t i o n v a l u e="3" t e x t="go away you i n s e n s i t i v e c l o d. "/> </ s e l e c t> </ p a r a m e t e r s> </ a p p l i c a t i o n> </ b i a s> P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

30 Formularz zapytania <p a r a m e t e r s> <e m a i l /> <s e c t i o n i d=" S e c t i o n I n p u t " t i t l e =" Test a p p l i c a t i o n "/> <t e x t i d="name" name="name" t i p="what i s you name?" i n f o="name" o p t i o n a l="no" h e l p="#name"/> P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

31 Formularz zapytania < s e l e c t i d="mood" name="how a r e you?" i n f o="mood" o p t i o n a l="no" t i p="c mon, j u s t t e l l me. " h e l p="#mood" > <o p t i o n v a l u e="0" t e x t=" Fine, t h a n k s. "/> <o p t i o n v a l u e="1" t e x t="not bad. "/> <o p t i o n v a l u e="2" t e x t="don t even ask. "/> <o p t i o n v a l u e="3" t e x t="go away you i n s e n s i t i v e c l o d. "/> </ s e l e c t> </ p a r a m e t e r s> P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

32 Reprezentacja zapytania i wyniku Zapytanie <q u e r y> <name <mood </ q u e r y> t y p e=" v a l u e ">John</name> t y p e=" v a l u e ">0</mood> Wywołanie aplikacji <param_template> / v a r /www/webiasdemo/ examples / t e s t. py name="${name.pcdata}" mood=${mood. PCDATA} </ param_template> Wynik <T e s t R e s u l t> <r e s p o n s e>h e l l o John, t h a t s g r e a t.</ r e s p o n s e > </T e s t R e s u l t > P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

33 Formatowanie wejścia/wyjścia P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

34 Formatowanie wejścia/wyjścia <html xmlns=" h t t p : //www. w3. org /1999/ xhtml " x m l n s : p y=" h t t p : // g e n s h i. e d g e w a l l. org /" p y : s t r i p=""> <d i v i d=" c e n t e r "> <? python d i c t =[" Fine, t h a n k s. ", "Not bad. ", "Don t even ask. ", "Go away you i n s e n s i t i v e c l o d. " ]?> <p><em>q:</em>what i s your name?</p> <p><em>a:</em>${ q u e r y. t r e e. name.pcdata}</p> <p><em>q:</em>how a r e you?</p> <p><em>a:</em>${ d i c t [ i n t ( q u e r y. t r e e. mood.pcdata) ] }</p> </ d i v> </ html> P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

35 Obsługa plików Aplikacje mogą generować pliki wynikowe (np. obrazki), których nie da się wygodnie zakodować w XMLu. Można wskazać jakie pliki znajdujące się w katalogu roboczym maja być zachowane. Pliki wejściowe i wyjściowe składowane są w bazie danych (jako BLOBy). Dostęp przez URL (np. file?uuid=735ce39c4de611e38a5d a&pathname=res_ 2_1.al&runid=129) P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36

36 Dodatkowe funkcjonalności Dla użytkownika rejestracja użytkowników dostęp do archiwalnych zapytań edycja zapytań i ponowne wysyłanie sprawdzanie poprawności formularza przed wysłaniem (AJAX) Dla administratora raporty i statystyki możliwość włączania i wyłączania aplikacji kontrola dostępu przez użytkowników przeglądanie wszytkich zapytań P. Daniluk, P.Witkowski BDiUS w. XII Jesień / 36
