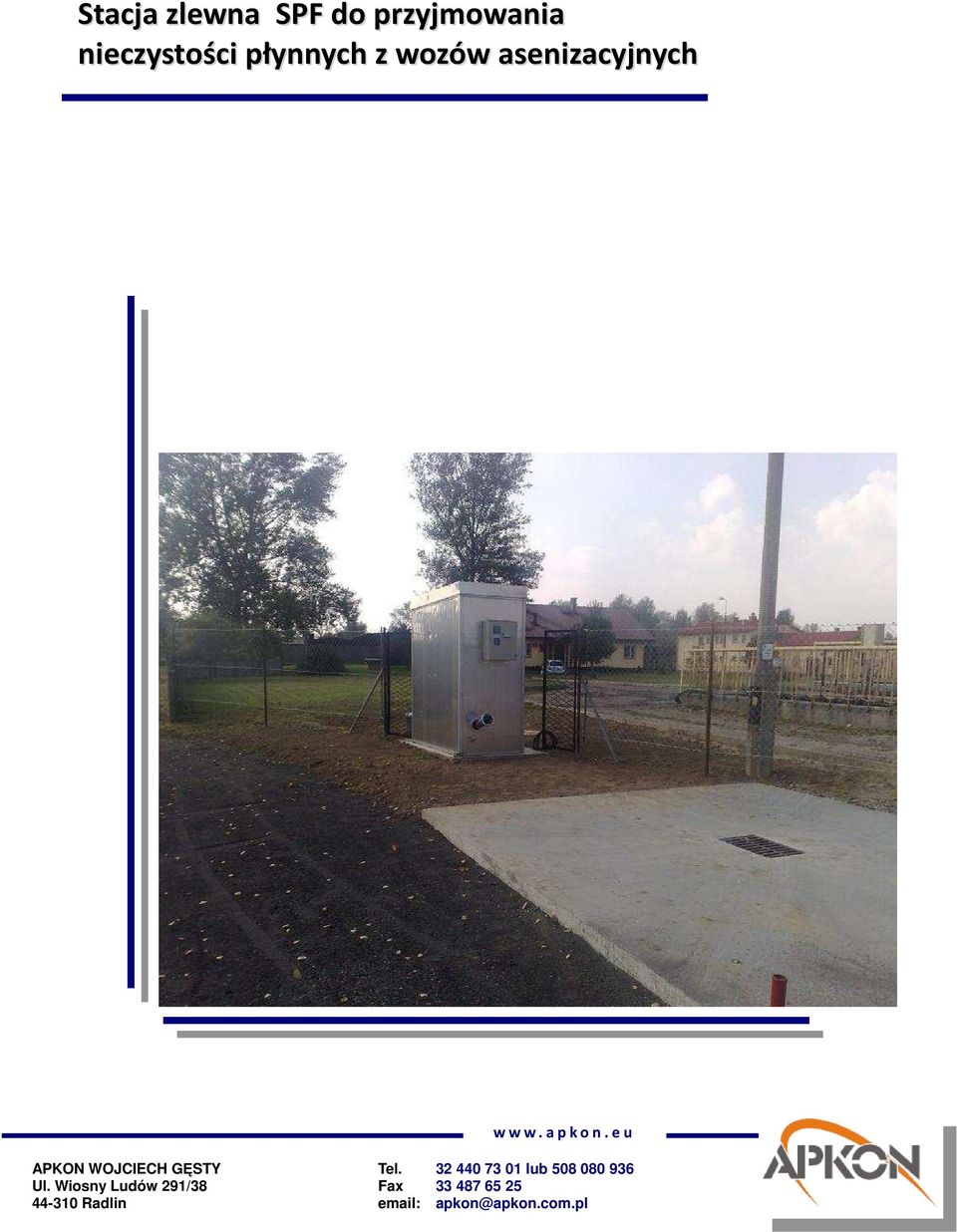

Stacja zlewna SPF do przyjmowania nieczystości płynnych z wozów asenizacyjnych

Transkrypt

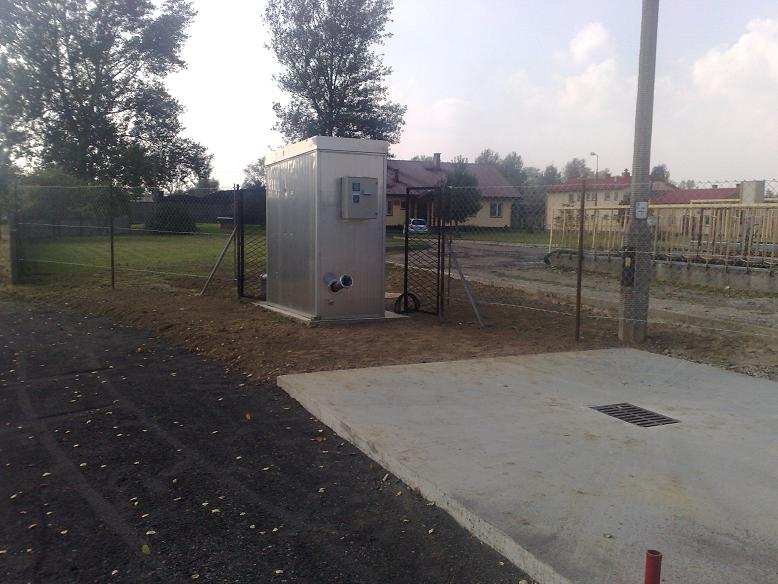

1 z wozów asenizacyjnych APKON WOJCIECH GĘSTY Tel lub Ul. Wiosny Ludów 291/38 Fax Radlin

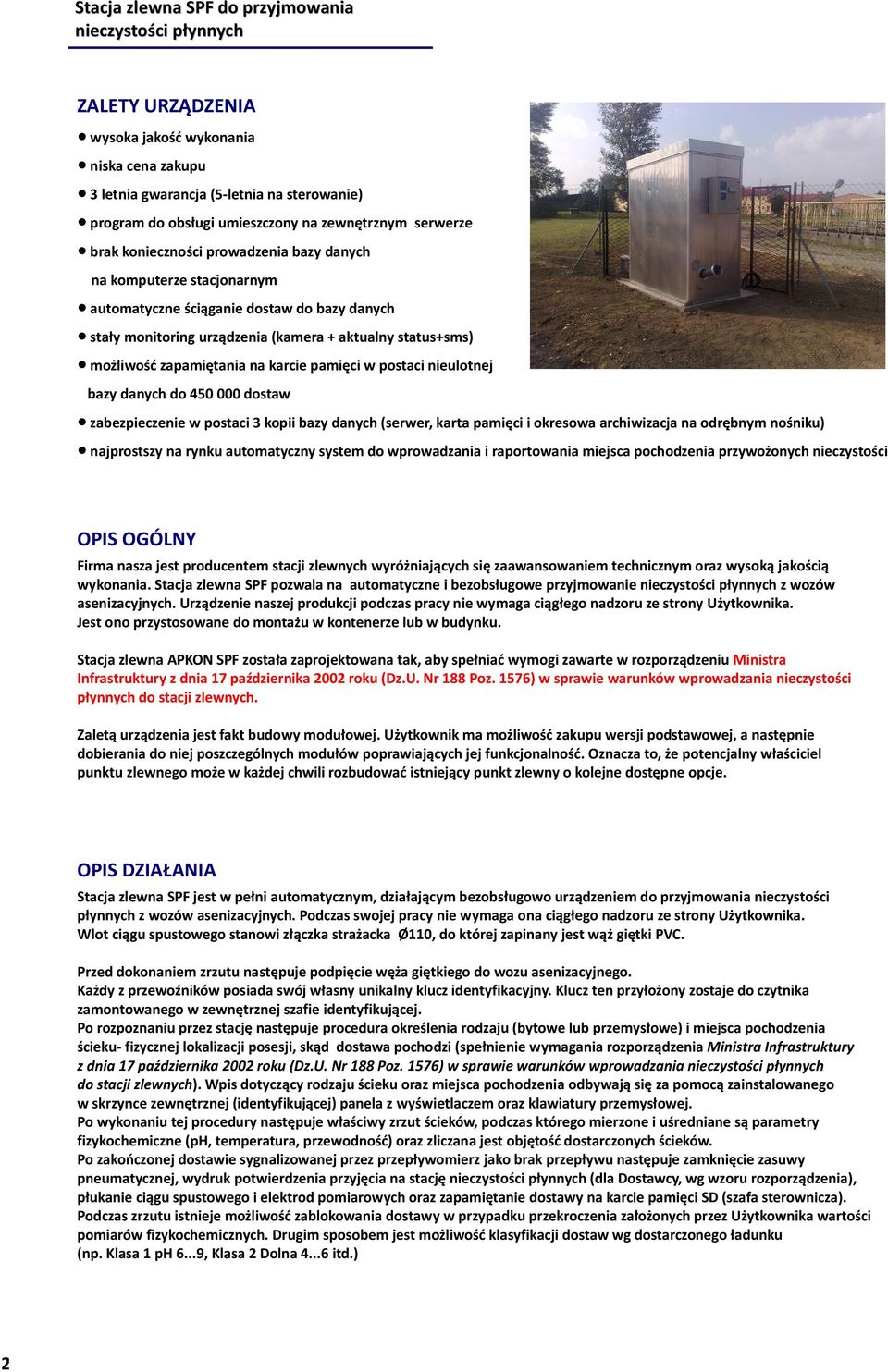

2 ZALETY URZĄDZENIA wysoka jakość wykonania niska cena zakupu 3 letnia gwarancja (5-letnia na sterowanie) program do obsługi umieszczony na zewnętrznym serwerze brak konieczności prowadzenia bazy danych na komputerze stacjonarnym automatyczne ściąganie dostaw do bazy danych stały monitoring urządzenia (kamera + aktualny status+sms) możliwość zapamiętania na karcie pamięci w postaci nieulotnej bazy danych do dostaw zabezpieczenie w postaci 3 kopii bazy danych (serwer, karta pamięci i okresowa archiwizacja na odrębnym nośniku) najprostszy na rynku automatyczny system do wprowadzania i raportowania miejsca pochodzenia przywożonych nieczystości OPIS OGÓLNY Firma nasza jest producentem stacji zlewnych wyróżniających się zaawansowaniem technicznym oraz wysoką jakością wykonania. Stacja zlewna SPF pozwala na automatyczne i bezobsługowe przyjmowanie z wozów asenizacyjnych. Urządzenie naszej produkcji podczas pracy nie wymaga ciągłego nadzoru ze strony Użytkownika. Jest ono przystosowane do montażu w kontenerze lub w budynku. Stacja zlewna APKON SPF została zaprojektowana tak, aby spełniać wymogi zawarte w rozporządzeniu Ministra Infrastruktury z dnia 17 października 2002 roku (Dz.U. Nr 188 Poz. 1576) w sprawie warunków wprowadzania nieczystości płynnych do stacji zlewnych. Zaletą urządzenia jest fakt budowy modułowej. Użytkownik ma możliwość zakupu wersji podstawowej, a następnie dobierania do niej poszczególnych modułów poprawiających jej funkcjonalność. Oznacza to, że potencjalny właściciel punktu zlewnego może w każdej chwili rozbudować istniejący punkt zlewny o kolejne dostępne opcje. OPIS DZIAŁANIA Stacja zlewna SPF jest w pełni automatycznym, działającym bezobsługowo urządzeniem do przyjmowania nieczystości płynnych z wozów asenizacyjnych. Podczas swojej pracy nie wymaga ona ciągłego nadzoru ze strony Użytkownika. Wlot ciągu spustowego stanowi złączka strażacka Ø110, do której zapinany jest wąż giętki PVC. Przed dokonaniem zrzutu następuje podpięcie węża giętkiego do wozu asenizacyjnego. Każdy z przewoźników posiada swój własny unikalny klucz identyfikacyjny. Klucz ten przyłożony zostaje do czytnika zamontowanego w zewnętrznej szafie identyfikującej. Po rozpoznaniu przez stację następuje procedura określenia rodzaju (bytowe lub przemysłowe) i miejsca pochodzenia ścieku- fizycznej lokalizacji posesji, skąd dostawa pochodzi (spełnienie wymagania rozporządzenia Ministra Infrastruktury z dnia 17 października 2002 roku (Dz.U. Nr 188 Poz. 1576) w sprawie warunków wprowadzania do stacji zlewnych). Wpis dotyczący rodzaju ścieku oraz miejsca pochodzenia odbywają się za pomocą zainstalowanego w skrzynce zewnętrznej (identyfikującej) panela z wyświetlaczem oraz klawiatury przemysłowej. Po wykonaniu tej procedury następuje właściwy zrzut ścieków, podczas którego mierzone i uśredniane są parametry fizykochemiczne (ph, temperatura, przewodność) oraz zliczana jest objętość dostarczonych ścieków. Po zakończonej dostawie sygnalizowanej przez przepływomierz jako brak przepływu następuje zamknięcie zasuwy pneumatycznej, wydruk potwierdzenia przyjęcia na stację (dla Dostawcy, wg wzoru rozporządzenia), płukanie ciągu spustowego i elektrod pomiarowych oraz zapamiętanie dostawy na karcie pamięci SD (szafa sterownicza). Podczas zrzutu istnieje możliwość zablokowania dostawy w przypadku przekroczenia założonych przez Użytkownika wartości pomiarów fizykochemicznych. Drugim sposobem jest możliwość klasyfikacji dostaw wg dostarczonego ładunku (np. Klasa 1 ph 6...9, Klasa 2 Dolna itd.) 2

3 WERSJA PODSTAWOWA SPF Wersja podstawowa stacji zlewnej SPF do zespół elementów, który pozwala na prawidłową pracę urządzenia. Wzależności od średnicy rurociągu spustowego wyróżniamy dwie opcje wersji podstawowej: -SPF100 opartej na rurociągu Ø100 nr katalogowy SPF125 opartej na rurociągu Ø125 nr katalogowy Na wersję podstawową składają się następujące elementy: ciąg spustowy ze stali 0H18N9, średnicy Ø100 (SPF100) lub Ø125 (SPF125) wyposażony w: -zasuwę nożową z siłownikiem pneumatycznym, -przepływomierz elektromagnetyczny z detekcją pustej rury, -naczynie pomiarowe pozwalające na montaż elektrod pomiarowych ph, temperatury i przewodności oraz posiadające króciec do płukania ciągu i poboru próby przez automatyczny sampler, zawór elektromagnetyczny płukania, który załączany jest na czas płukania ciągu spustowego i elektrod pomiarowych po każdej dostawie ścieków. Podłączony jest do wewnętrznej instalacji wodnej kontenera. zawór elektromagnetyczny zasuwy, pozwalający na jej automatyczne otwieranie i zamykanie. kompresor, do zasilenia układu pneumatyki (sterowanie zasuwą). szafa sterownicza, montowana wewnątrz kontenera, tuż nad ciągiem spustowym (naczyniem pomiarowym), która spełnia rolę zasilająco - sterowniczą dla poszczególnych podzespołów automatyki stacji zlewnej, takich jak szafa identyfikująca, przepływomierz, elektrozawory itp.). Zamontowane są w niej: moduł analogowo -cyfrowy oraz moduł z kartą pamięci SD, na której zapisane są podstawowe parametry pracy stacji oraz przyjęte na stację dostawy, szafa identyfikująca, montowana na zewnątrz kontenera i dostępna dla Użytkowników stacji, Zamontowane są w niej: -czytnik kluczy dostępowych, -drukarka do wydruku potwierdzeń przyjęcia (zgodnie z aktualnym stanem prawnym) -klawiatura do wpisu miejsca pochodzenia (automatyczna lokalizacja posesji) -panel z wyświetlaczem w celu informowania o aktualnym statusie pracy stacji. klucze idenyfikacyjne dla Dostawcy ścieków. program ASPFM do obsługi stacji + system transmisji danych wlot ciągu spustowego 2 zasuwa pneumatyczna 3 przepływomierz elektromagnetyczny 4 naczynie pomiarowe 5 kompresor 6 zawór zasuwy 7 zawór płukania

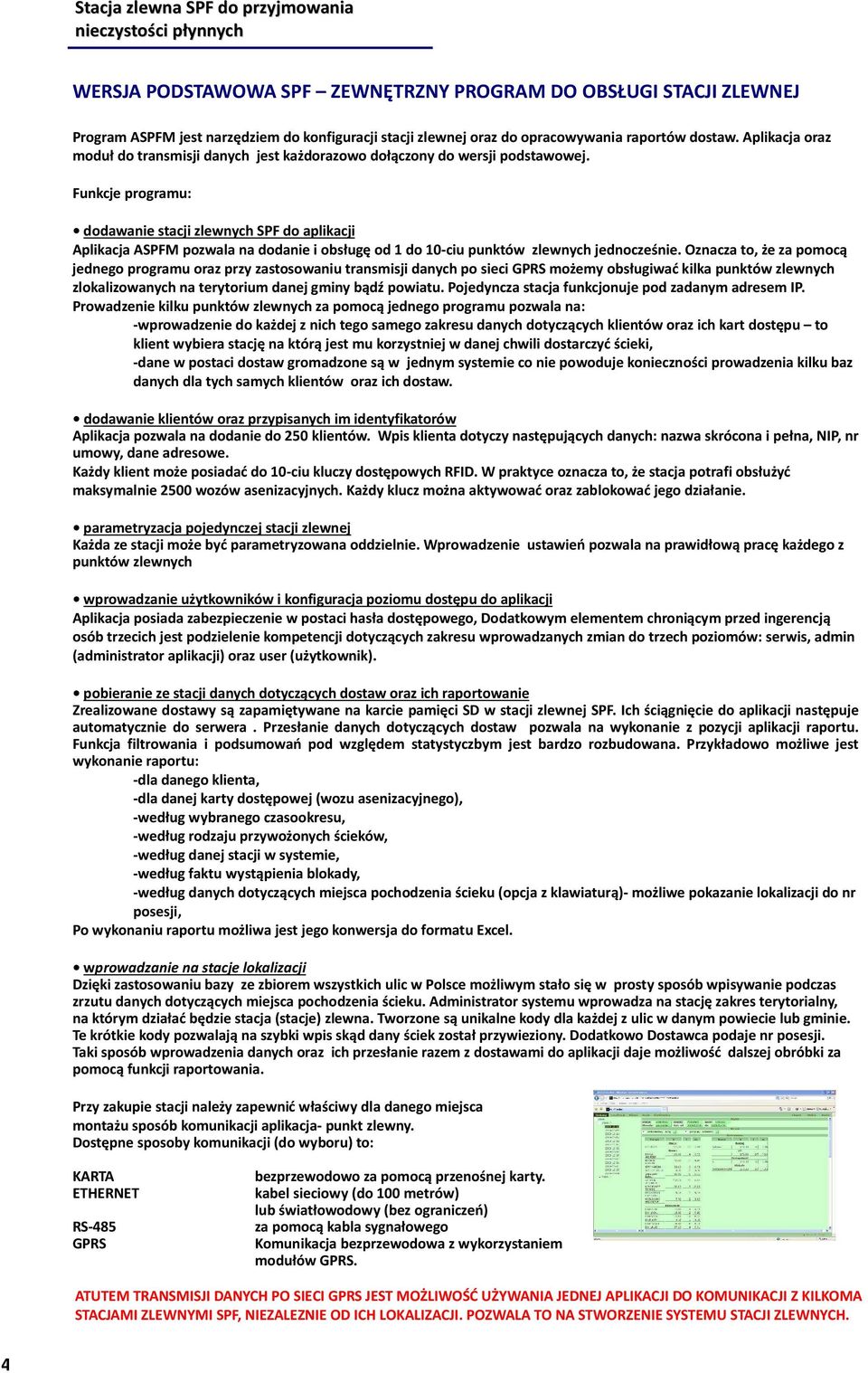

4 WERSJA PODSTAWOWA SPF ZEWNĘTRZNY PROGRAM DO OBSŁUGI STACJI ZLEWNEJ Program ASPFM jest narzędziem do konfiguracji stacji zlewnej oraz do opracowywania raportów dostaw. Aplikacja oraz moduł do transmisji danych jest każdorazowo dołączony do wersji podstawowej. Funkcje programu: dodawanie stacji zlewnych SPF do aplikacji Aplikacja ASPFM pozwala na dodanie i obsługę od 1 do 10-ciu punktów zlewnych jednocześnie. Oznacza to, że za pomocą jednego programu oraz przy zastosowaniu transmisji danych po sieci GPRS możemy obsługiwać kilka punktów zlewnych zlokalizowanych na terytorium danej gminy bądź powiatu. Pojedyncza stacja funkcjonuje pod zadanym adresem IP. Prowadzenie kilku punktów zlewnych za pomocą jednego programu pozwala na: -wprowadzenie do każdej z nich tego samego zakresu danych dotyczących klientów oraz ich kart dostępu to klient wybiera stację na którą jest mu korzystniej w danej chwili dostarczyć ścieki, -dane w postaci dostaw gromadzone są w jednym systemie co nie powoduje konieczności prowadzenia kilku baz danych dla tych samych klientów oraz ich dostaw. dodawanie klientów oraz przypisanych im identyfikatorów Aplikacja pozwala na dodanie do 250 klientów. Wpis klienta dotyczy następujących danych: nazwa skrócona i pełna, NIP, nr umowy, dane adresowe. Każdy klient może posiadać do 10-ciu kluczy dostępowych RFID. W praktyce oznacza to, że stacja potrafi obsłużyć maksymalnie 2500 wozów asenizacyjnych. Każdy klucz można aktywować oraz zablokować jego działanie. parametryzacja pojedynczej stacji zlewnej Każda ze stacji może być parametryzowana oddzielnie. Wprowadzenie ustawień pozwala na prawidłową pracę każdego z punktów zlewnych wprowadzanie użytkowników i konfiguracja poziomu dostępu do aplikacji Aplikacja posiada zabezpieczenie w postaci hasła dostępowego, Dodatkowym elementem chroniącym przed ingerencją osób trzecich jest podzielenie kompetencji dotyczących zakresu wprowadzanych zmian do trzech poziomów: serwis, admin (administrator aplikacji) oraz user (użytkownik). pobieranie ze stacji danych dotyczących dostaw oraz ich raportowanie Zrealizowane dostawy są zapamiętywane na karcie pamięci SD w stacji zlewnej SPF. Ich ściągnięcie do aplikacji następuje automatycznie do serwera. Przesłanie danych dotyczących dostaw pozwala na wykonanie z pozycji aplikacji raportu. Funkcja filtrowania i podsumowań pod względem statystyczbym jest bardzo rozbudowana. Przykładowo możliwe jest wykonanie raportu: -dla danego klienta, -dla danej karty dostępowej (wozu asenizacyjnego), -według wybranego czasookresu, -według rodzaju przywożonych ścieków, -według danej stacji w systemie, -według faktu wystąpienia blokady, -według danych dotyczących miejsca pochodzenia ścieku (opcja z klawiaturą)- możliwe pokazanie lokalizacji do nr posesji, Po wykonaniu raportu możliwa jest jego konwersja do formatu Excel. wprowadzanie na stacje lokalizacji Dzięki zastosowaniu bazy ze zbiorem wszystkich ulic w Polsce możliwym stało się w prosty sposób wpisywanie podczas zrzutu danych dotyczących miejsca pochodzenia ścieku. Administrator systemu wprowadza na stację zakres terytorialny, na którym działać będzie stacja (stacje) zlewna. Tworzone są unikalne kody dla każdej z ulic w danym powiecie lub gminie. Te krótkie kody pozwalają na szybki wpis skąd dany ściek został przywieziony. Dodatkowo Dostawca podaje nr posesji. Taki sposób wprowadzenia danych oraz ich przesłanie razem z dostawami do aplikacji daje możliwość dalszej obróbki za pomocą funkcji raportowania. Przy zakupie stacji należy zapewnić właściwy dla danego miejsca montażu sposób komunikacji aplikacja- punkt zlewny. Dostępne sposoby komunikacji (do wyboru) to: KARTA ETHERNET RS-485 GPRS bezprzewodowo za pomocą przenośnej karty. kabel sieciowy (do 100 metrów) lub światłowodowy (bez ograniczeń) za pomocą kabla sygnałowego Komunikacja bezprzewodowa z wykorzystaniem modułów GPRS. ATUTEM TRANSMISJI DANYCH PO SIECI GPRS JEST MOŻLIWOŚĆ UŻYWANIA JEDNEJ APLIKACJI DO KOMUNIKACJI Z KILKOMA STACJAMI ZLEWNYMI SPF, NIEZALEZNIE OD ICH LOKALIZACJI. POZWALA TO NA STWORZENIE SYSTEMU STACJI ZLEWNYCH. 4

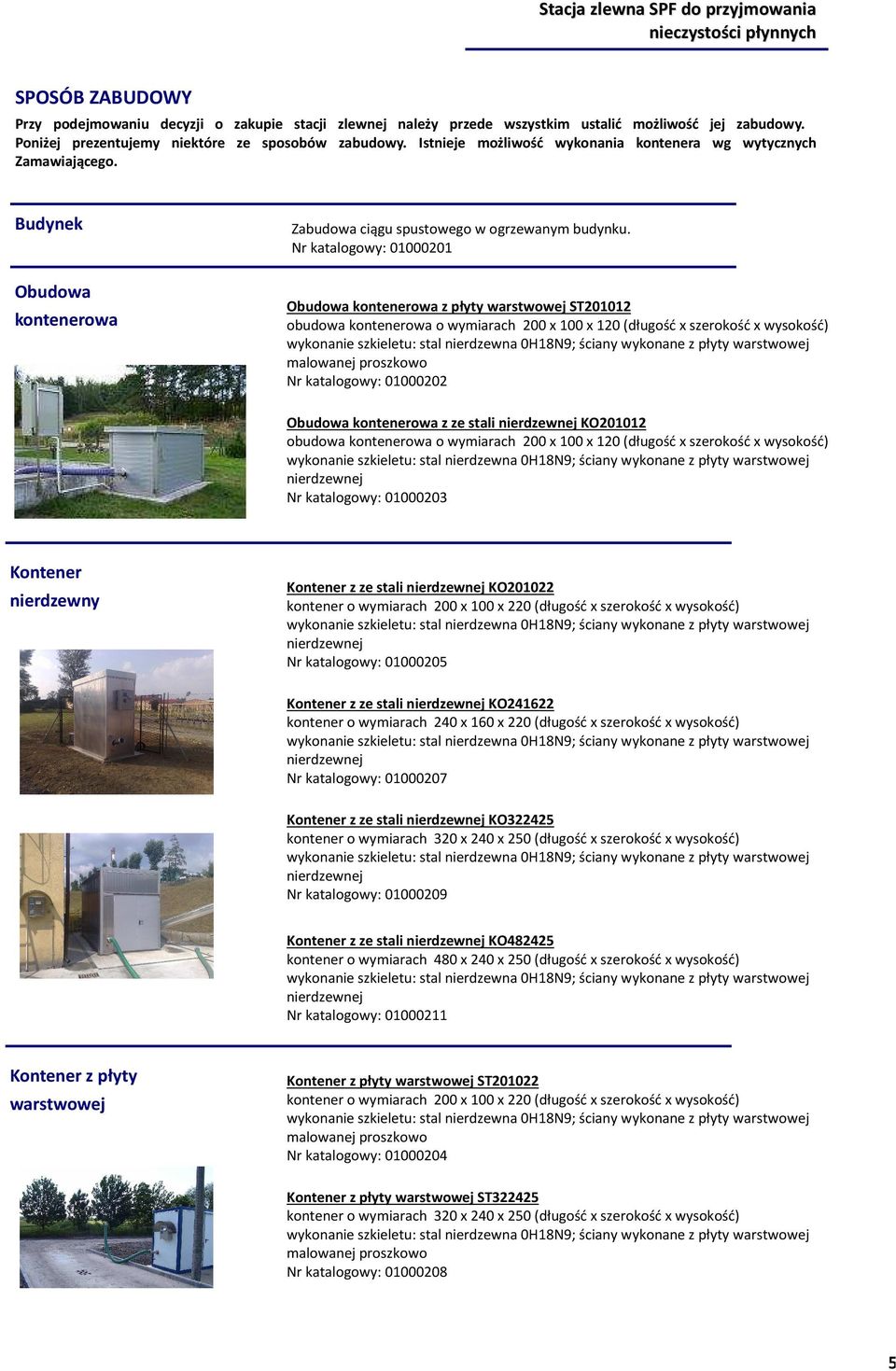

5 SPOSÓB ZABUDOWY Przy podejmowaniu decyzji o zakupie stacji zlewnej należy przede wszystkim ustalić możliwość jej zabudowy. Poniżej prezentujemy niektóre ze sposobów zabudowy. Istnieje możliwość wykonania kontenera wg wytycznych Zamawiającego. Budynek Obudowa kontenerowa Zabudowa ciągu spustowego w ogrzewanym budynku. Nr katalogowy: Obudowa kontenerowa z płyty warstwowej ST obudowa kontenerowa o wymiarach 200 x 100 x 120 (długość x szerokość x wysokość) malowanej proszkowo Nr katalogowy: Obudowa kontenerowa z ze stali KO obudowa kontenerowa o wymiarach 200 x 100 x 120 (długość x szerokość x wysokość) Nr katalogowy: Kontener nierdzewny Kontener z ze stali KO kontener o wymiarach 200 x 100 x 220 (długość x szerokość x wysokość) Nr katalogowy: Kontener z ze stali KO kontener o wymiarach 240 x 160 x 220 (długość x szerokość x wysokość) Nr katalogowy: Kontener z ze stali KO kontener o wymiarach 320 x 240 x 250 (długość x szerokość x wysokość) Nr katalogowy: Kontener z ze stali KO kontener o wymiarach 480 x 240 x 250 (długość x szerokość x wysokość) Nr katalogowy: Kontener z płyty warstwowej Kontener z płyty warstwowej ST kontener o wymiarach 200 x 100 x 220 (długość x szerokość x wysokość) malowanej proszkowo Nr katalogowy: Kontener z płyty warstwowej ST kontener o wymiarach 320 x 240 x 250 (długość x szerokość x wysokość) malowanej proszkowo Nr katalogowy:

6 MODUŁY DODATKOWE Moduły dodatkowe to zespół elementów stanowiących uzupełnienie dla wersji podstawowej stacji zlewnej. Poprzez modułową budowę stacji możliwym jest ich montaż przy pierwszym uruchomieniu, jak też w innym dogodnym dla Użytkownika terminie. Nazwa modułu Nr katalogowy Zestaw do pomiaru ph przetwornik pomiarowy, -kabel VP -elektroda ph Zestaw do pomiaru przewodności przetwornik pomiarowy, -naczynko konduktometryczne Sito spiralne z prasą do skratek zabudowane w komorze przepływowej przeznaczone do montażu w budynku lub kontenerze; urządzenie posiada prasę do skratek Sito spiralne z prasą do skratek + płaszcz grzejny zabudowane w komorze przepływowej przeznaczone do montażu na wolnym powietrzu; posiada płaszcz grzejny oraz prasę do skratek Automatyczne urządzenie do poboru prób z płukaniem i zestawem35 butelek o pojemności 1 litra; pobierak posiada układ automatycznego płukania linii poborczej co wpływa na reprezentatywność pobieranej próby Klawiatura przemysłowa pozwala na wpis lokalizacyjny miejsca pochodzenia przywożonych ścieków; tworzy się przez to baza posesji odprowadzających ściek za pomocą taboru asenizacyjnego PARAMETRY PRACY przepustowość do 120 m3/h, przyjęcie ścieków tylko od zarejestrowanych w bazie dostawców, określanie rodzaju przywożonych ścieków (bytowe lub przemysłowe), wpisywanie danych dotyczących miejsca pochodzenia ścieku oraz nr umowy zawartej pomiędzy przewoźnikiem a klientem- procedura realizowana jest przed przyjęciem dostawy, pełna rejestracja dostawy (nazwa przewoźnika, rodzaj ścieku, miejsce pochodzenia, data i godzina zrzutu, ilość oraz jakość przyjętego ścieku, potwierdzenie przyjęcia dostawy), system identyfikacji dostawców za pomocą kluczy, wydruk potwierdzenia przyjęcia dostawy na drukarce POS po każdorazowym zrzucie ścieków w dwóch egzemplarzach, obsługa do 250 przewoźników oraz możliwość przyjęcia i zapamiętania na sterowniku do dostaw, klasyfikacja wg jakości ścieków z jednoczesną możliwością przerwania dostawy w przypadku przekroczenia założonych w aplikacji parametrów, aplikacja serwerowa pozwalająca na dodawaniem i usuwanie klientów; przypisywanie im kluczy; parametryzację stacji w zakresie klasyfikacji, blokad, czasów pracy, poboru prób, pracy z sitem, drukowania raportów za wybrany czasookres dla danego przewoźnika; funkcja fakturowania, możliwość generowania raportów za wybrany czasookres dla klienta lub grupy klientów oraz jego konwertowania do formatu Excel, możliwość generowania raportów w zależności od miejsca pochodzenia ścieków, komunikacja stacja zlewna-serwer za pomocą połączenia kablowego lub bezprzewodowego GPRS automatyczne płukanie ciągu spustowego po zakończeniu dostawy, możliwość podłączenia urządzenia do poboru prób, możliwość zastosowania separacji ciał stałych za pomocą sita spiralnego, możliwość łączenia stacji w sieć niezależnie od lokalizacji, możliwość serwerowej obsługi stacji zlewnej bez konieczności instalowania aplikacji na komputerze stacjonarnym, automatyczne ściąganie dostaw ze stacji zlewnej za pomocą serwera, komunikaty o błędnym działaniu stacji zlewnej generowane w postaci lub SMS do adresów określanych przez Użytkownika. 6

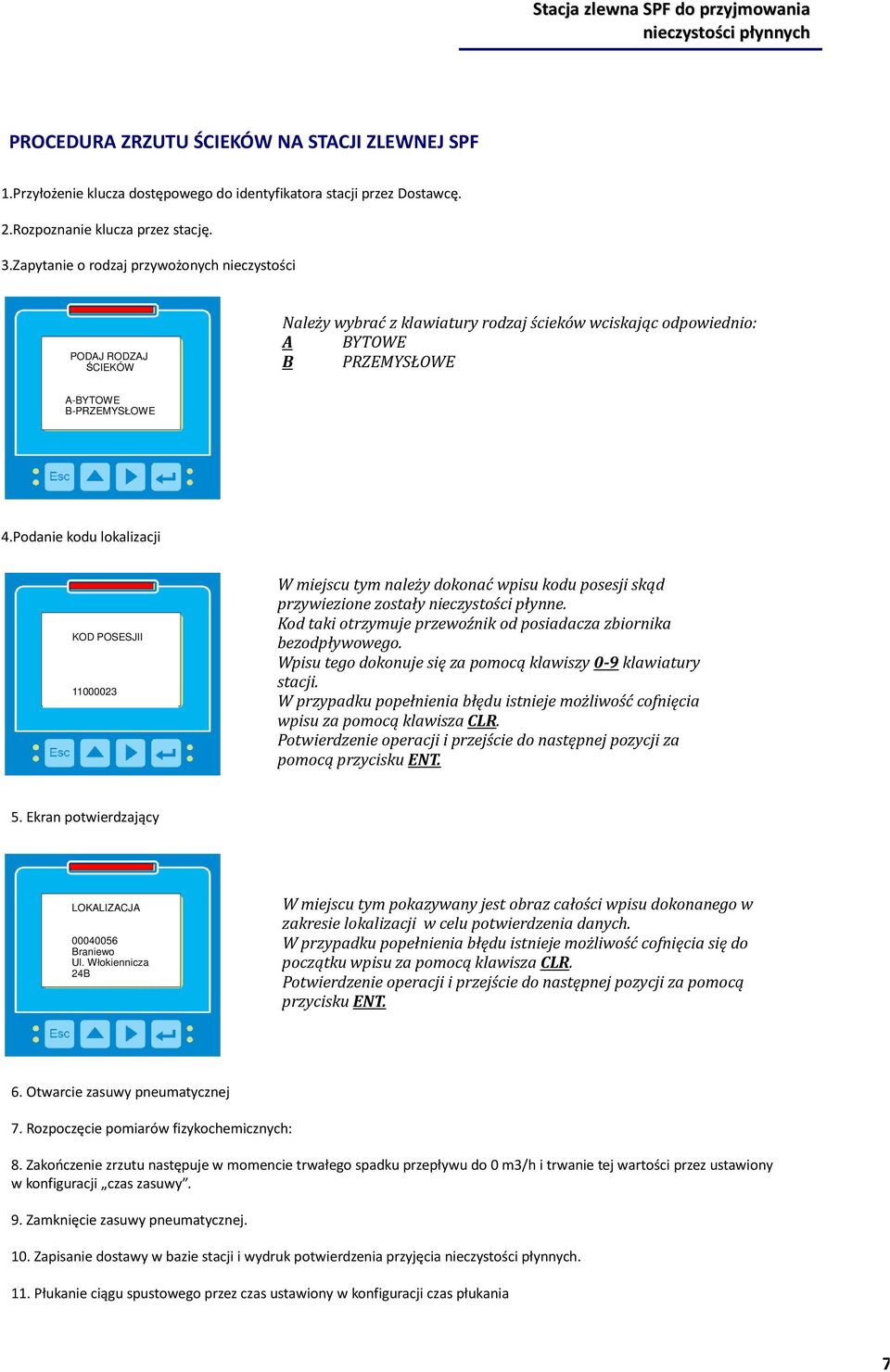

7 PROCEDURA ZRZUTU ŚCIEKÓW NA STACJI ZLEWNEJ SPF 1.Przyłożenie klucza dostępowego do identyfikatora stacji przez Dostawcę. 2.Rozpoznanie klucza przez stację. 3.Zapytanie o rodzaj przywożonych nieczystości PODAJ RODZAJ ŚCIEKÓW Należy wybrać z klawiatury rodzaj ścieków wciskając odpowiednio: A BYTOWE B PRZEMYSŁOWE A-BYTOWE B-PRZEMYSŁOWE NACIŚNIJ ENT 4.Podanie kodu lokalizacji PODAJ RODZAJ KOD POSESJII ŚCIEKÓW PRZEMYSŁOWE NACIŚNIJ ENT W miejscu tym należy dokonać wpisu kodu posesji skąd przywiezione zostały nieczystości płynne. Kod taki otrzymuje przewoźnik od posiadacza zbiornika bezodpływowego. Wpisu tego dokonuje się za pomocą klawiszy 0-9 klawiatury stacji. W przypadku popełnienia błędu istnieje możliwość cofnięcia wpisu za pomocą klawisza CLR. Potwierdzenie operacji i przejście do następnej pozycji za pomocą przycisku ENT. 5. Ekran potwierdzający LOKALIZACJA PODAJ RODZAJ ŚCIEKÓW Braniewo Ul. Włokiennicza PRZEMYSŁOWE 24B NACIŚNIJ ENT W miejscu tym pokazywany jest obraz całości wpisu dokonanego w zakresie lokalizacji w celu potwierdzenia danych. W przypadku popełnienia błędu istnieje możliwość cofnięcia się do początku wpisu za pomocą klawisza CLR. Potwierdzenie operacji i przejście do następnej pozycji za pomocą przycisku ENT. 6. Otwarcie zasuwy pneumatycznej 7. Rozpoczęcie pomiarów fizykochemicznych: 8. Zakończenie zrzutu następuje w momencie trwałego spadku przepływu do 0 m3/h i trwanie tej wartości przez ustawiony w konfiguracji czas zasuwy. 9. Zamknięcie zasuwy pneumatycznej. 10. Zapisanie dostawy w bazie stacji i wydruk potwierdzenia przyjęcia. 11. Płukanie ciągu spustowego przez czas ustawiony w konfiguracji czas płukania 7

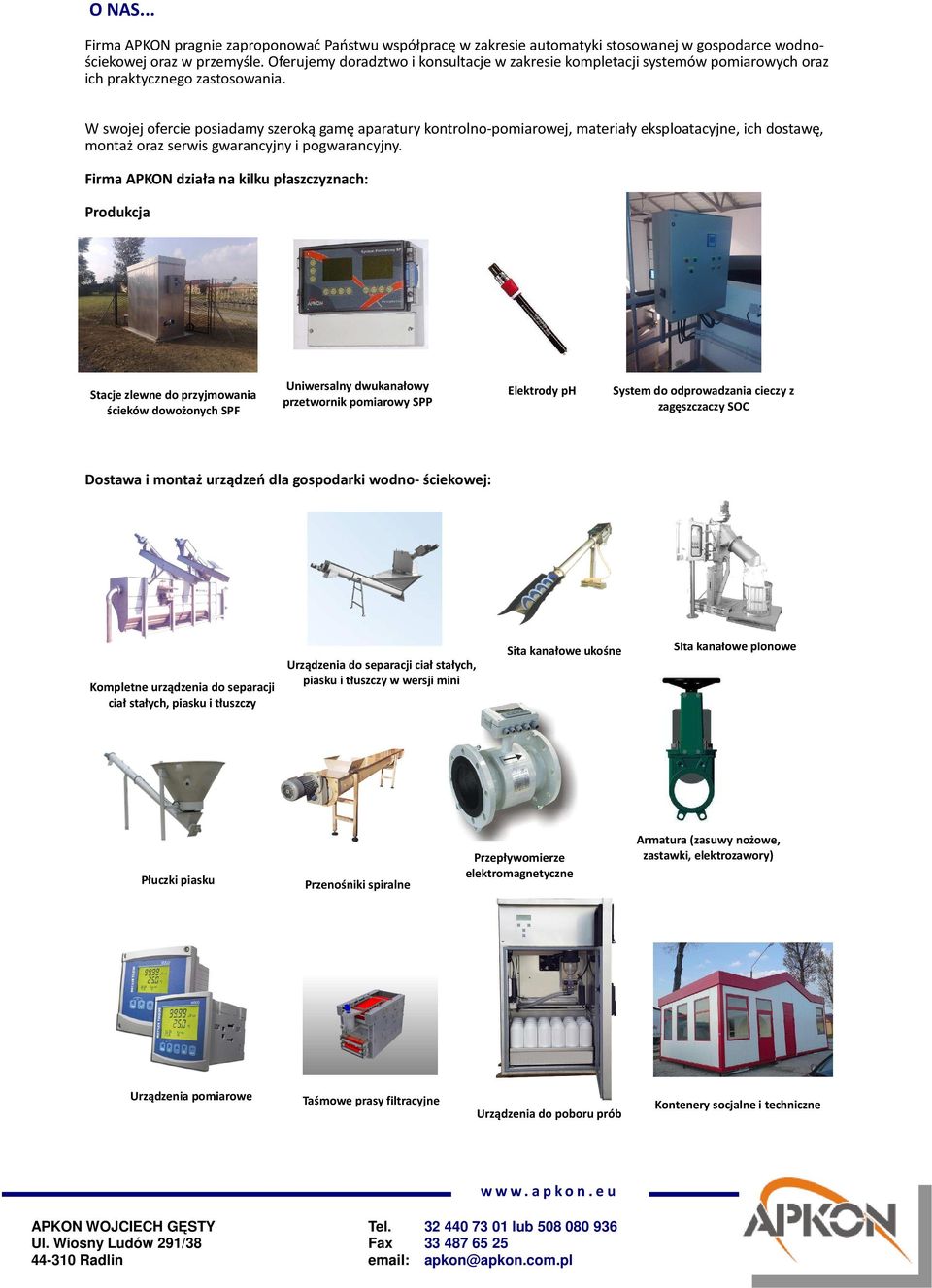

8 O NAS... Firma APKON pragnie zaproponować Państwu współpracę w zakresie automatyki stosowanej w gospodarce wodnościekowej oraz w przemyśle. Oferujemy doradztwo i konsultacje w zakresie kompletacji systemów pomiarowych oraz ich praktycznego zastosowania. W swojej ofercie posiadamy szeroką gamę aparatury kontrolno-pomiarowej, materiały eksploatacyjne, ich dostawę, montaż oraz serwis gwarancyjny i pogwarancyjny. Firma APKON działa na kilku płaszczyznach: Produkcja Stacje zlewne do przyjmowania ścieków dowożonych SPF Uniwersalny dwukanałowy przetwornik pomiarowy SPP Elektrody ph System do odprowadzania cieczy z zagęszczaczy SOC Dostawa i montaż urządzeń dla gospodarki wodno- ściekowej: Kompletne urządzenia do separacji ciał stałych, piasku i tłuszczy Urządzenia do separacji ciał stałych, piasku i tłuszczy w wersji mini Sita kanałowe ukośne Sita kanałowe pionowe Płuczki piasku Przenośniki spiralne Przepływomierze elektromagnetyczne Armatura (zasuwy nożowe, zastawki, elektrozawory) Urządzenia pomiarowe Taśmowe prasy filtracyjne Urządzenia do poboru prób Kontenery socjalne i techniczne APKON WOJCIECH GĘSTY Tel lub Ul. Wiosny Ludów 291/38 Fax Radlin apkon@apkon.com.pl
