Regulator temperatury TF4-M1

Transkrypt

1 Regulator temperatury TF4-M1 Spis treści 1. Tabela pomiaru: Opis panelu urządzenia: Opcje menu: Opis funkcji menu:... 4 Typy alarmu:... 7 Dodatkowe funkcje alarmu: Funkcje przycisków i opcje dodatkowe: Błąd HHHH/LLLL Tabela pomiaru: Typ Symbol Zakres pomiaru Rozdzielczośd K -50~ C J 0~ C E 0~850 1 C Dokładnośd Opornośd wejścia/prąd pomocniczy Kod komunikacji >500kΩ 0 >500kΩ 1 >500kΩ 2 T -50~400 1 C 0.5%F.S±2 C >500kΩ 3 PT ~ C 0.2mA 4 CU50-50~ C C 0.2mA 5 CU100-50~ C 0.5%F.S±1 C 0.2mA 6 0~50mv 0~400Ω 4~20mA ~ ~ ~ bit 12bit 12bit >500kΩ 7 0.2mA 8 100Ω 9 0~10V - 12bit >1MΩ 10 1 S t r o n a

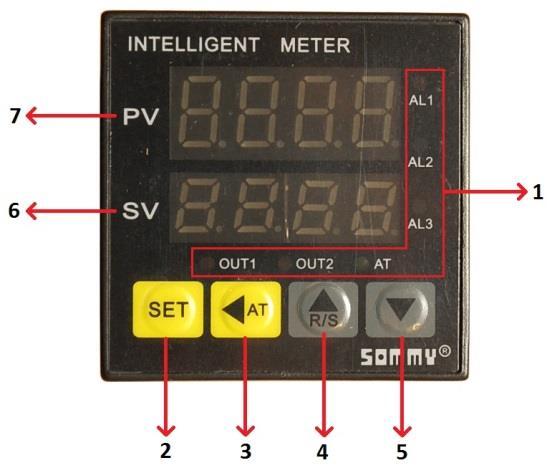

2 1999~ Opis panelu urządzenia: Numer Symbol Nazwa Opis OUT1 Kontrolka OUT1 Kontrolka głównego wyjścia sterującego, świeci się przy (czerwona) podłączonym wyjściu. OUT2 Kontrolka OUT2 Kontrolka chłodzenia, świeci się przy podłączonym (czerwona) wyjściu. Kontrolka 1 alarmu AL1 1 (czerwona) Kontrolka 1 alarmu AL2 Kontrolka 2 alarmu (czerwona) Kontrolka 2 alarmu AL3 Kontrolka 3 alarmu Kontrolka 3 alarmu (opcja) AT Kontrolka AT Kontrolka autokalibracji urządzenia, świeci się przy (zielona) włączonej funkcji autokalibracji. 2 SET Przycisk funkcyjny Przycisk umożliwiający otwarcie/zamknięcie menu SET urządzenia oraz zatwierdzania dokonanych zmian. Przycisk zmiany/uruchomienia opcji autokalibracji 3 Przycisk zmiany (przytrzymaj dłużej aby uruchomid/zakooczyd autokalibrację). 4 Przycisk zwiększania wartości/opcji RUN/STOP. Przycisk zwiększania Przytrzymaj dłużej aby uruchomid opcję RUN/STOP (w wartości trybie pomiaru). 5 Przycisk zmniejszania wartości Przycisk zmniejszania wartości. 6 SV Wyświetlacz Wyświetla ustawione wartości/parametry wybrane w 7 PV (zielony) Wyświetlacz (czerwony) menu. Wyświetla zmierzone przez urządzenie wartości/opcje menu. 3. Opcje menu: 2 S t r o n a

3 3 S t r o n a

4 1. Będąc w trybie pomiaru, aby otworzyd menu urządzenia, przytrzymaj przez 3 sekundy przycisk SET. 2. Aby przełączad się pomiędzy opcjami menu, używaj przycisku SET. 3. Aby modyfikowad ustawienie w danej opcji menu, używaj przycisku aby przełączad się pomiędzy wartościami. Wartośd która może zostad zmieniona będzie teraz pulsowała. Wartości zmieniają się od prawej do lewej strony. 4. Aby zmieniad wartośd używaj przycisków. 5. Aby zatwierdzid ustawienia użyj przycisku SET. 6. Będąc w trybie pomiaru, aby zmodyfikowad wartośd na wyświetlaczu SV, wciśnij przycisk. Modyfikacja wartości odbywa się analogicznie jak przy zmianie ustawieo w menu. 7. Będąc w trybie pomiaru, aby uruchomid opcję autokalibracji, przytrzymaj przez 3 sekundy przycisk. Podczas autokalibracji wartośd na wyświetlaczu PV musi byd niższa niż ta na wyświetlaczu SV. 8. Będąc w trybie pomiaru, aby zatrzymad pomiar bez wyłączania urządzenia, przytrzymaj przez 3 sekundy przycisk. Aby wznowid pomiar ponownie przytrzymaj ten sam przycisk przez 3 sekundy. 4. Opis funkcji menu: Num. Nazwa Opis Zakres Wartośd domyślna Wartośd zmierzona. Jeżeli na 1 PV wyświetlaczu pojawia się LLLL/HHHH, Patrz tabela oznacza to wartośd zmierzona wyszła pomiaru brak poza zadany limit. 2 SV Wartośd zadana FL~FH P Zakres proporcjonalności. Im niższa wartośd zadana tym szybsze nagrzewanie. Zwiększenie proporcjonalności może zredukowad wibracje, ale może jednocześnie 0~ zwiększyd błąd pomiaru (odwrotnie, zmniejszenie proporcjonalności zmniejsza błąd pomiaru, ale zwiększa wibracje). 4 I Czas zdwojenia. Im mniejsza wartośd tym silniejsza operacja zdwojenia i większa tendencja do eliminacji 0~ odchyłu pomiaru. 5 D Czas różniczkowania. Im wyższa wartośd tym silniejsza funkcja różniczkowania. Dobranie 0~ odpowiedniego czasu różniczkowania pozwala uniknąd oscylacji systemu. 6 SPD Strojenie prędkości autokalibracji. 0(N) brak, 1 wolno, 2(ss) średnio wolno, 3 0~6 N 4 S t r o n a

5 (SSS) bardzo wolno, 4(F) szybko, 5(FF) średnio szybko, 6(FFF) bardzo szybko. 7 OVS Limit przekroczenia. Podczas procesu PID, jeżeli PV>SV+OVS, wyjście zostanie zamknięte. Im niższa wartośd tym 0~ gorsza stabilnośd sterowania. 8 DB Histereza sterowania. 0~ CP Cykl sterowania wyjścia OUT1. 1: SSR, 4-200: przekaźnik. Jednostki: sekundy. 1~ CP1 Cykl sterowania wyjścia OUT2 (cykl sterowania wyjściem przekaźnikowym 4~ chłodzenia). Jednostki: sekundy. 11 PC Współczynnik proporcjonalności chłodzenia (wyjście OUT2). Im wyższa 1.0~ wartośd tym silniejsze chłodzenie. 12 AL1 Wartośd 1 alarmu. FL~FH HY1 Wartośd histerezy 1 alarmu. 0~ AD1 (1) Typ 1 alarmu. Uwagi: Wartośd powinna wynosid 0 jeśli 1 alarm występuje jako wyjście OUT2; Jeżeli wybrano typ 1 0~12 1 alarmu >6, typ 2 alarmu musi byd AL2 Wartośd 2 alarmu FL~FH HY2 Wartośd histerezy 2 alarmu. 0~ AD2 (1) Typ 2 alarmu. Uwagi: Jeżeli wybrano typ 1 alarmu >6, typ 2 alarmu musi byd 0~ PS Wartośd poprawki pomiaru. Wartośd wyświetlana=wartośd -1999~ zmierzona+wartośd poprawki 19 INP Dodatkowy sygnał wejścia. Można podłączyd dodatkowe urządzenie pomiarowe (patrz tabela mierzonych 0~10 0 sygnałów). 20 OT Typ sterowania. 0: sterowanie ON/OFF; 1: sterowanie ogrzewania PID; 2: sterowanie sprężarką chłodzenia; 3: sterowaniem PIDem i sprężarką 0~3 1 (wartośd AD1 powinna wynosid wtedy 0, inaczej wyjście OUT2 będzie zablokowane). 21 LCK Funkcja blokady urządzenia. 0001: wartośd SV nie może zostad poddana modyfikacji; 0010: nie można zmieniad 0~ ustawieo w menu (tylko przeglądanie); 0033: otwarcie dodatkowego menu. 22 ACT Typ wyjścia sterowania: 0: przekaźnik/ssr; 1: pojedyncze wyjście SSR; 2: wyjście 4~20mA (wybierz w zależności od typu urządzenia pomiarowego), 3: opcja podłączenia urządzenia pomiarowego 4~20mA do 0~3 0 5 S t r o n a

6 wyjścia analogowego. 23 FL Dolny zakres pomiaru. Wartośd musi Patrz tabela byd niższa od górnego zakresu pomiaru pomiaru FH Górny zakres pomiaru. Wartośd musi Patrz tabela byd wyższa od górnego zakresu pomiaru pomiaru BRL Dolny limit zakresu wyjścia analogowego. FH~FL BRH Górny limit zakresu wyjścia analogowego. FH~FL OLL Dolny zakres amplitudy prądu wyjścia. -5.0%~100.0% 0 28 OLH Górny zakres amplitudy prądu wyjścia. 0.0~ BAD Szybkośd transmisji RS485: 0 (4.8) 4800; 1 (9.6) (4.8), 1 (9.6) ADD Adres komunikacji. 0~255 1 Opóźnienie reakcji połączenia. Sekwencja przesyłu danych i 31 DTC opóźnienie reakcji 1: rezerwa Patrz tabela funkcjonalna; 2: sekwencja wymiany komunikacji 0 bajtów; 3: opóźnienie odpowiedzi, można ustawid 0~9 do 10~100 ms. Współczynnik filtra cyfrowego 32 FT zmierzonej wartości. Im wyższa 0~255 1 wartośd tym mocniejszy filtr. 33 UT Jednostki pomiaru temperatury: C stopnie Celsjusza; F stopnie 25 ( C); 26 (F) 25 Farenheita. 34 AE1(2) Dodatkowe funkcje 1 alarmu (opis funkcji w tabeli) 0~ AE2(2) Dodatkowe funkcje 2 alarmu (opis funkcji w tabeli) 0~ PT Opóźnienie startu sprężarki chłodzenia. Jednostki: sekundy 0~ PDC Ustawienie typu PID. 0: wyostrzanie PID; 1: prosta prognoza PID, 2: 0~2 0 normalny tryb PID 38 DP Ustawienie punktu dziesiętnego. 0~ DTR Poprawka niedokładnego pomiaru. Uwaga: w przypadku ustawienia alarmu alarm będzie brał pod uwagę 0.0~2.0/0~20 1.5/15 rzeczywistą zliczoną wartośd, bez uwzględnienia poprawki. 40 CAE Funkcja autokalibracji urządzenia. Y włącz, N wyłącz. 0 (N), 1 (Y) 0 (N) 41 CAL Dolny zakres autokalibracji. Po wybraniu opcji OK podaj dolny zakres YES/OK YES wejścia. 42 CAH Górny zakres autokalibracji. Po wybraniu opcji OK podaj górny zakres wejścia. YES/OK YES 6 S t r o n a

7 43 VER Wersja oprogramowania Typy alarmu: Legenda: - histereza alarmu; - wartośd alarmu; - wartośd zmierzona; zakreskowany obszar zachowanie alarmu. Num. Typ Zachowanie alarmu (AL1 i AL2 są od siebie niezależne). 1 dolnego zakresu, wartośd bezwzględna 2 górnego zakresu, wartośd bezwzględna dolnego zakresu, wartośd z odchyleniem górnego zakresu, wartośd z odchyleniem dolnego/górnego zakresu, wartośd z odchyleniem 6 dolnego/górnego zakresu, wartośd z interwałem Num Typ dolnego/górnego zakresu, wartośd bezwzględna dolnego/górnego zakresu, wartośd z odchyleniem pomiędzy wartością bezwzględną górnego zakresu i wartością z odchyleniem dolnego zakresu pomiędzy wartością z Zachowanie alarmu, AL1 i AL2 są ze sobą powiązane. W tym przypadku wartośd AL2 musi wynosid =0 7 S t r o n a

8 11 12 odchyleniem górnego zakresu i wartością bezwzględną dolnego zakresu dolnego/górnego zakresu, wartośd bezwzględna dolnego/górnego zakresu, wartośd z odchyleniem 1. - Jeżeli wartośd alarmu z odchyleniem <0, urządzenie potraktuje to jako wartośd bezwzględną. Dodatkowe funkcje alarmu: Typ AE1/AE2 Zachowanie alarmu przy wartości HHHH/LLLL Uwagi 0 Stan bez zmiany Po włączeniu zasilania, nastąpi 1 Wymuszone uruchomienie alarmu uruchomienie alarmu. 2 Wymuszone zatrzymanie alarmu 3 Stan bez zmiany Po włączeniu zasilania, alarm 4 Wymuszone uruchomienie alarmu uruchomi się dopiero po 5 Wymuszone zatrzymanie alarmu osiągnięciu ustawionej wartości. 5. Funkcje przycisków i opcje dodatkowe: 1. Praca w trybie monitorowania: a) W trybie pomiaru przytrzymaj przycisk aby uruchomid tryb monitorowania. Na wyświetlaczu SV pojawi się wtedy napis STP. Aby zakooczyd ten tryb, przytrzymaj przez 3 sekundy przycisk. b) Użytkownik ma możliwośd modyfikacji wartości SV kiedy urządzenie znajduje się w trybie monitorowania. c) W trybie monitorowania urządzenie zatrzymuje pomiar. i ustawienia wejścia analogowego pozostają niezmienione. 2. Ustawienia parametrów PID i funkcja autokalibracji urządzenia: a) Domyślne ustawienia parametrów PID mogą byd nieodpowiednie. Aby znaleźd odpowiednie ustawienie parametrów PID użyj funkcji autokalibracji. 8 S t r o n a

9 b) Po uruchomieniu regulatora, urządzenie dokona sprawdzenia parametrów. Użytkownik powinien wejśd w tryb monitorowania, aby sprawdzid efekty autokalibracji, bądź wyłączyd urządzenie z zasilania. Ważne jest, aby wartośd SV była jak najwyższa, większa od wartości PV (im większa tym lepiej). c) Aby uniknąd niepotrzebnego uruchomienia się alarmu w trakcie autokalibracji, użytkownik powinien ustawid odpowiednio wysoką wartośd alarmu bądź wyłączyd go całkowicie. d) Wybierz odpowiedni typ PID i wartośd SV. e) Jeżeli jest potrzeba, wybierz odpowiedni zakres prądu OLL i OLH (domyślne ustawienie to OLL=0%, OLH=100%). f) Aby uruchomid tryb autokalibracji w warunkach temperatury pokojowej; wród do trybu monitorowania i przytrzymaj przycisk. Urządzenie uruchomi teraz tryb autokalibracji, poinformuje o tym kontrolka AT. g) Autokalibracja zajmuje trochę czasu. Aby upewnid się, że autokalibracja będzie dokładna, w jej trakcie nie dokonuj żadnych modyfikacji w urządzeniu oraz nie odłączaj regulatora od zasilania. h) Kiedy autokalibracja zostanie zakooczona zgaśnie kontrolka AT. PID zaktualizuje się automatycznie. i) Jeżeli z jakichś przyczyn chcesz zakooczyd autokalibrację przed czasem, przytrzymaj przez pewien czas przycisk. j) Wybór amplitudy prądu OLL i OLH może mied wpływ na parametry PID. 3. PID i chłodzenie; a) Sterowanie PID podłącza się do wyjścia OUT1, sterowanie chłodzeniem do wyjścia OUT2. b) Proszę ustawid AD1 na 0, w przeciwnym wypadku alarm AL1 nie będzie działał. c) Proszę ustawid OT na 3. d) Proszę ustawid opóźnienie startu chłodzenia na wartośd wyższą niż 5 aby mied pewnośd, że nie wpłynie to na sterowanie PID. e) Proszę ustawid cykl sterowania chłodzeniem oraz współczynnik proporcjonalności chłodzenia na odpowiednie wartości, f) Jeżeli wartośd PV > SV+DB, regulator uruchomi chłodzenie. 4. Autokalibracja funkcji sterowania sygnału liniowego: a) Wybierz typ INP (0~50mV, RT (0~400Ω), 4~20mA i 0~10V). b) Podłącz sygnał wejścia do odpowiedniego kanału. c) W menu wybierz opcję CAL, ustaw YES ; podłącz urządzenie pomiarowe do regulatora i ustaw wartośd sygnału na minimum. d) Podczas kiedy mruga YES i do regulatora podłączono urządzenie pomiarowe, użyj przycisku SET aby zatwierdzid kalibrację. e) Analogicznie jak powyżej postępuj z kalibracją opcji CAH. f) W opcji CAE, jeżeli chcesz używad ustawionych wcześniej wartości, wybierz opcję Y. Jeśli nie, urządzenie będzie używało wartości fabrycznych. 6. Błąd HHHH/LLLL Jeżeli na wyświetlaczu PV pojawią się litery HHHH bądź LLLL oznacza to błąd. Przyczyną błędu może byd: 9 S t r o n a

10 1. Rozłączenie bądź nieprawidłowe podłączenie do regulatora urządzenia pomiarowego. 2. Nieprawidłowe ustawienie wartości FH bądź FL. 3. Nieprawidłowe warunki pracy (zła temperatura, wilgotnośd, itd.) 4. Nieprawidłowo wybrany tryb pracy regulatora. 10 S t r o n a
