1 Prostokątny i gładki na całej linii

2

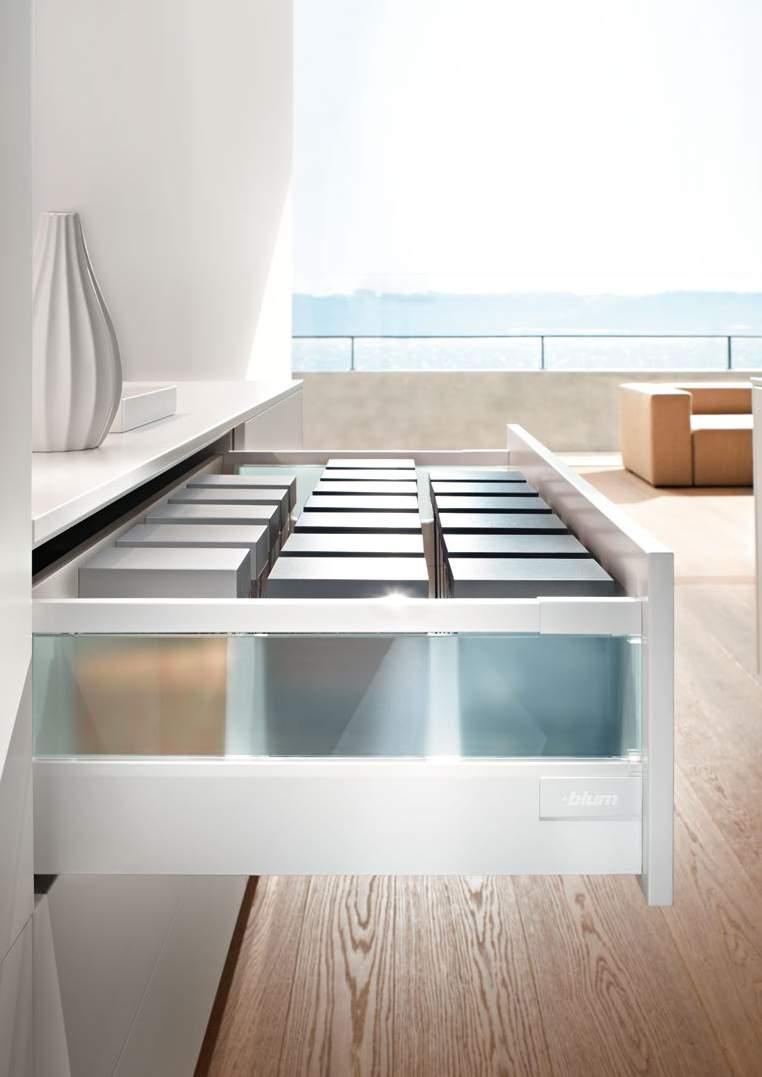

3 Purystyczny design. Sprawdzona technika. Od wielu lat system szuflad TANDEMBOX przekonuje użytkowników kuchni i montażystów sprawdzoną techniką. Linia oferuje różne możliwości projektowania i purystyczny design. oznacza proste formy zarówno w przypadku szuflady z relingiem jak i szuflady z wysoką ścianką boczną i elementem dekoracyjnym. Wszystkie elementy są do siebie kolorystycznie dopasowane. Purystyczne wzornictwo połączone jest ze sprawdzoną techniką. Taki jest. 4 7 Wzornictwo 8 5 Program 6 7 Montaż 8 9 Pomysły na praktyczne kuchnie 0 3 Zaawansowana technika 4 5 Technologie ruchu 6 73 Informacje o zamawianiu i planowaniu Filozofia Blum 3

4 4

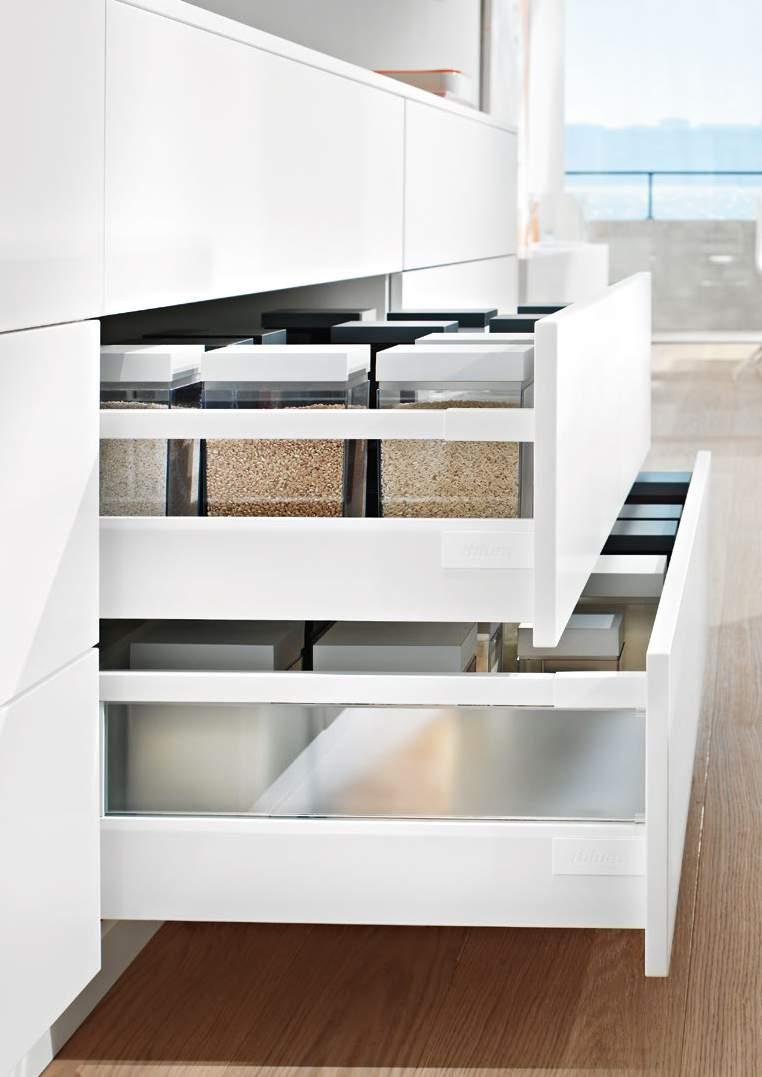

5 Reling lub dekor niezmiennie prosta forma prezentuje się opcjonalnie jako szuflada z charakterystycznym relingiem lub jako szuflada z wysokimi ściankami i bocznymi elementami dekoracyjnymi ze szkła, metalu lub innych materiałów takich jak np. drewno. 5

6 6

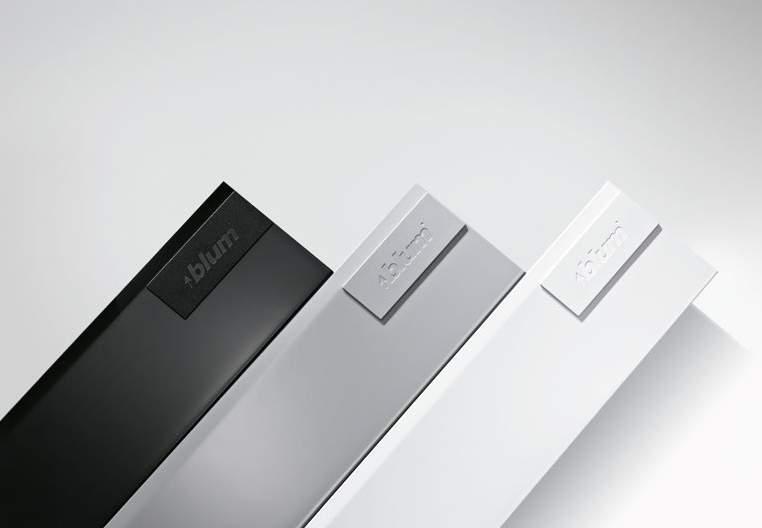

7 Jeden design trzy kolory. Jeden styl Purystyczne wzornictwo z dopasowaną koncepcją kolorystyczną Purystyczne wzornictwo jest dostosowane do prostej formy i kolorystyki. Wszystkie elementy są dopasowane do poszczególnych kolorów boków. Program kolorów obejmuje trzy warianty ze stali: jedwabiście biały, szary i brunatnoczarny. Brunatnoczarny RAL 9006 szary Jedwabiście biały 7

8 Mają Państwo wybór. I wszystkie możliwości Za pomocą mogą Państwo urzeczywistnić swoje życzenia odnośnie wzornictwa. Bez względu na to, czy dotyczą one szuflad wewnętrznych, z wysokim frontem, relingiem czy wysokimi ściankami bocznymi. Możliwe są nawet rozwiązania specjalne jak szafa na zapasy SPACE TOWER, szuflada zlewozmywakowa Blum i rozwiązanie narożne SPACE CORNER. 8

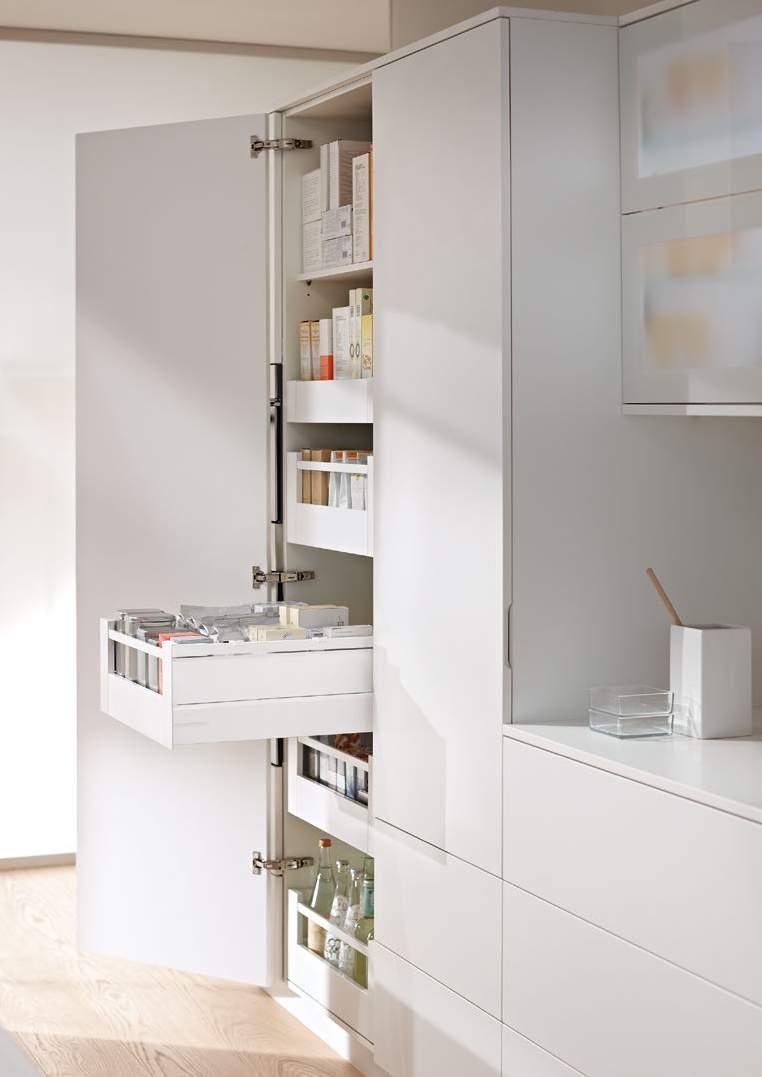

9 Program jeden system do wszystkich zastosowań 9

10 0 Program mieszkanie urządzone od nowa

11 oferuje kompletny program szuflad. W kuchni, łazience czy pokoju dziennym dzięki można zrealizować wszystkie rozwiązania. Długości mm Szerokości korpusu Wysokości boków mm N M K (68.5 mm) (83.6 mm) (5.6 mm)

12

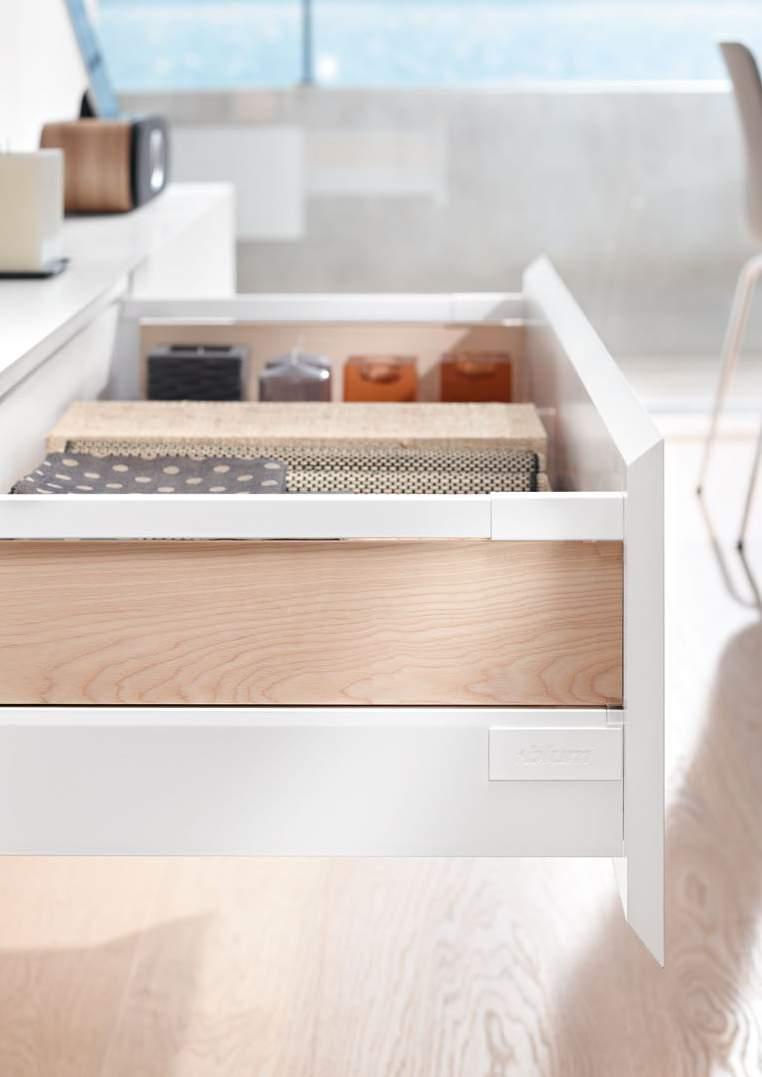

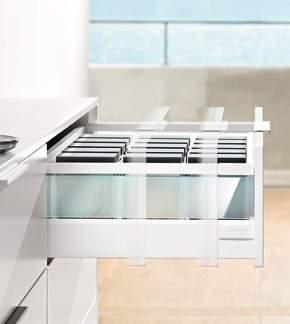

13 Elementy dekoracyjne stawianie akcentów Za pomocą elementów dekoracyjnych można nie tylko zrealizować szuflady z wysokimi ściankami bocznymi, ale również świadomie stawiać akcenty. Dokładnie takie, które odpowiadają Państwa gustom. Wybierajcie Państwo spośród elementów dekoracyjnych Blum ze szkła lub metalu. Możliwe są również inne materiały, na przykład drewno. Zrealizujcie Państwo swoje pomysły. Elementy dekoracyjne ze szkła Szkło przezroczyste Szkło satynowane Elementy dekoracyjne z metalu w trzech kolorach boków Brunatnoczarny RAL 9006 szary Jedwabiście biały Można zrealizować również własne pomysły, np. elementy z drewna 3

14 4 Program system organizacji wewnętrznej

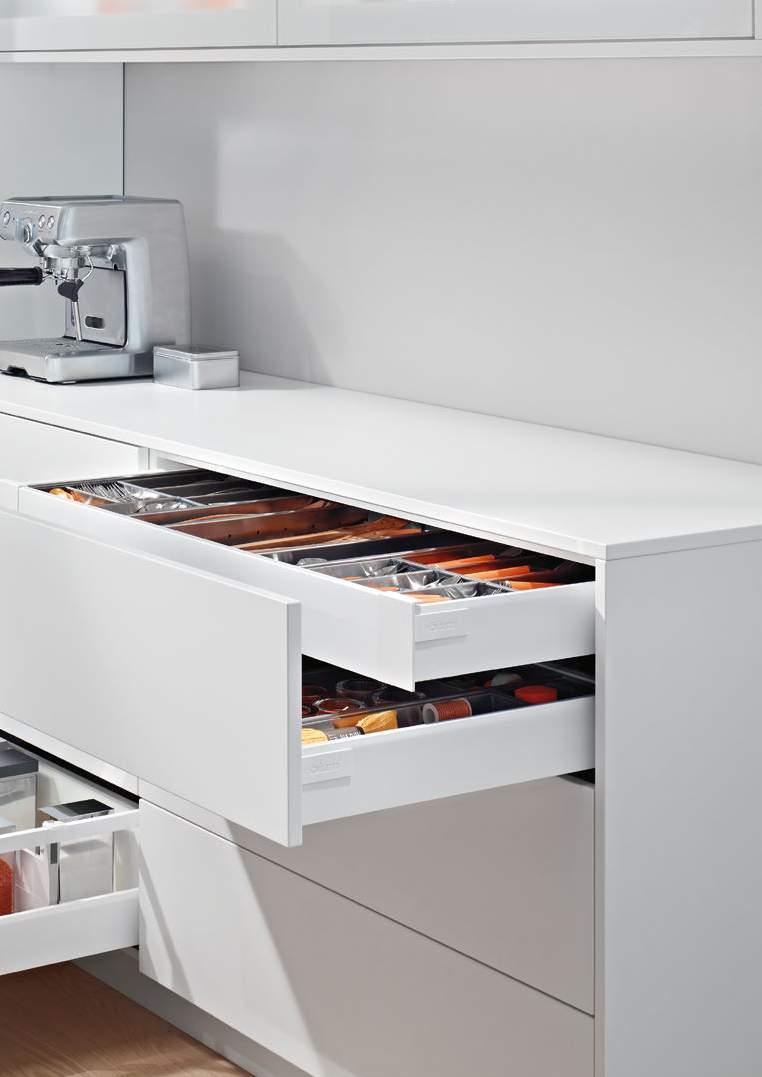

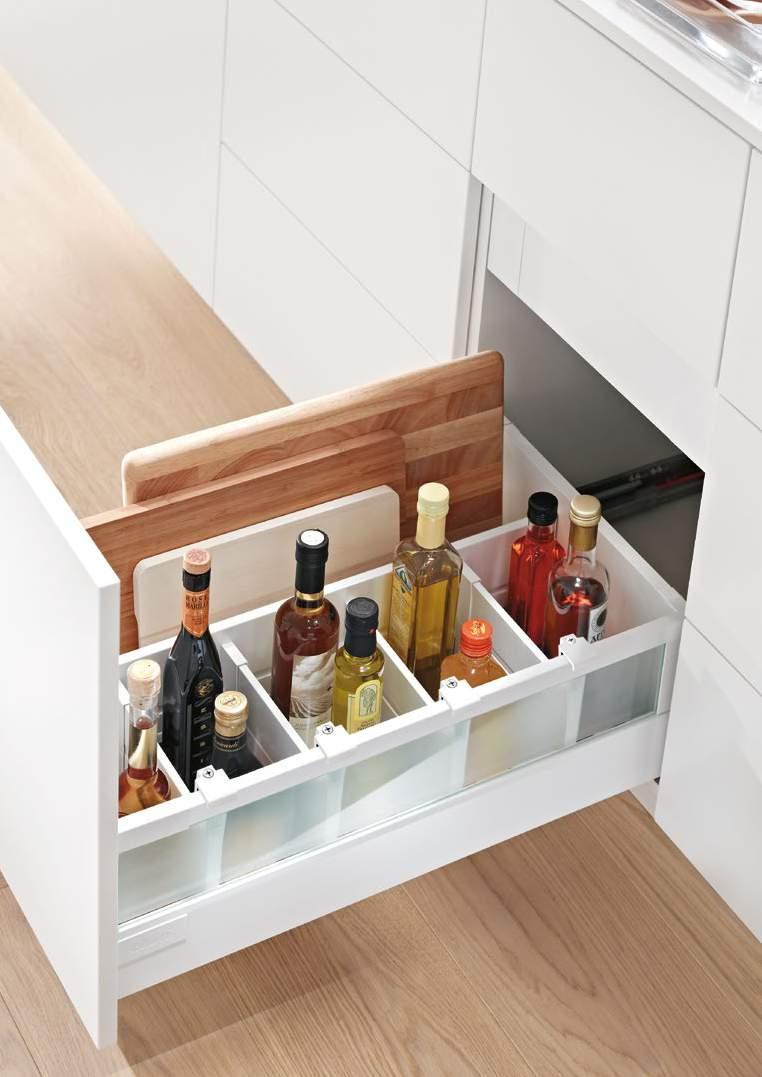

15 Porządek w szufladach System organizacji wewnętrznej ORGA-LINE jest nie tylko praktyczny, ale również pasuje do szuflady w zakresie formy i kolorystyki. Produkty można perfekcyjnie zorganizować dzięki regulowanym listwom poprzecznym i podłużnym. Wysokiej jakości pojemniki ze stali nierdzewnej dbają o dobry wgląd w zawartość szuflady. Szczególnie praktyczne: pojemniki można z łatwością wyjmować i myć w zmywarce. Więcej informacji o praktycznej organizacji wewnętrznej znajdą Państwo w broszurze ORGA-LINE. 5

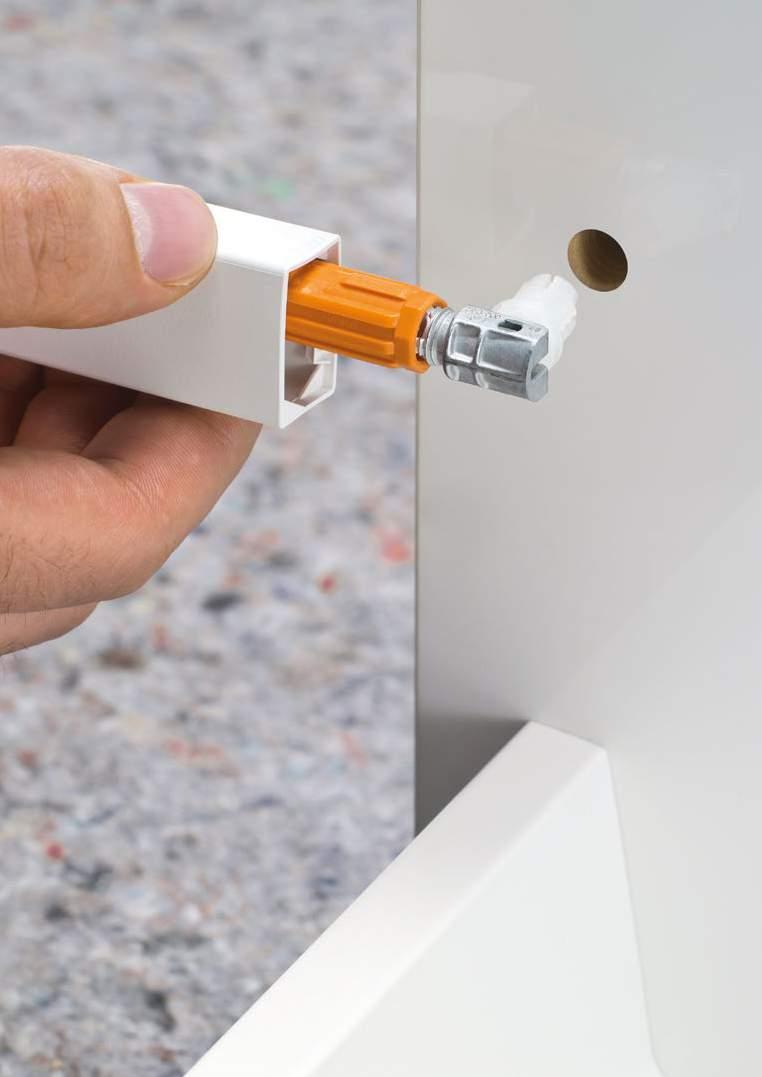

16 Łączenie relingu i frontu dzięki technice INSERTA Montaż prosty i bez użycia narzędzi 6

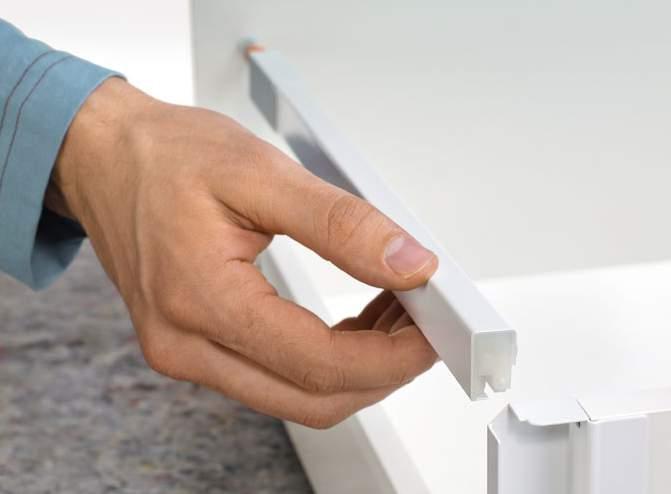

17 Reling zaczepić na mocowaniu ścianki tylnej Niezwykle ważne jest dla nas to, by montaż przebiegał szybko i komfortowo, np. za pomocą sprawdzonej techniki INSERTA zupełnie bez użycia narzędzi. Podstawą wszystkich linii programu TANDEMBOX jest sprawdzona prowadnica. To zaleta szczególnie podczas obróbki różnych linii. Wymiary wiercenia i przycięcia pozostają takie same, a znane pomoce montażowe wspierają efektywną obróbkę. Regulacja nachylenia frontu Montaż elementu dekoracyjnego zajmuje kilka chwil. Po prostu wsunąć i zamknąć za pomocą tylnego uchwytu Zobacz film o montażu 7

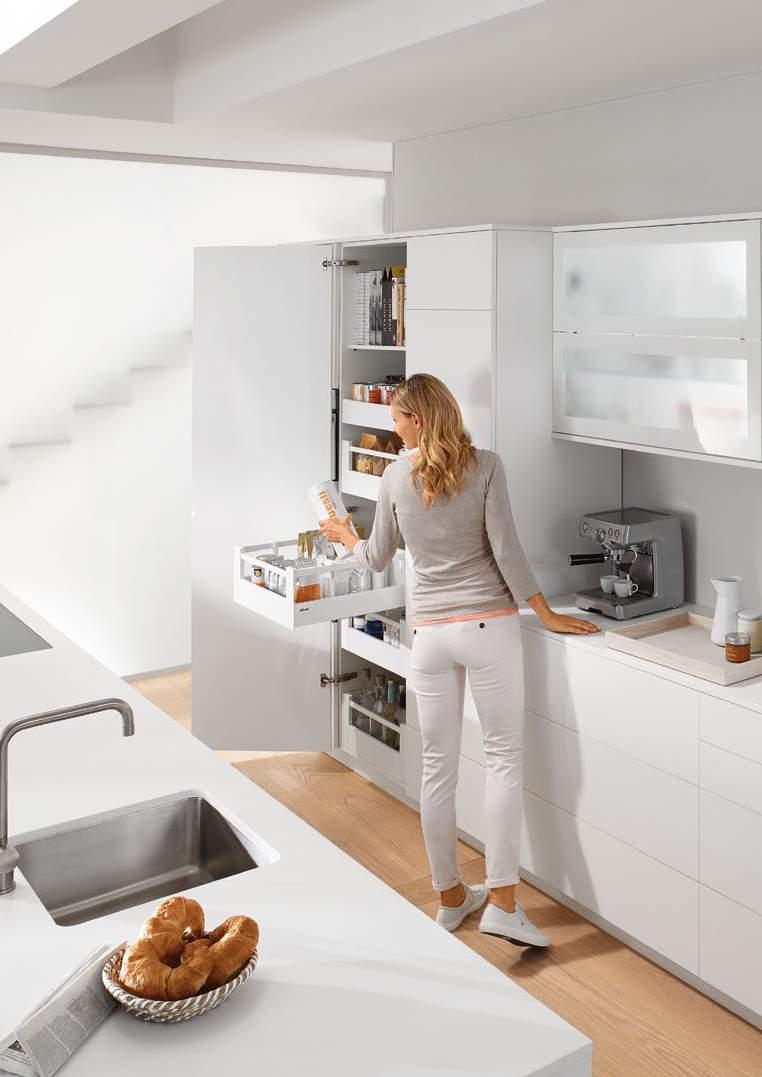

18 DYNAMIC SPACE pomysły Blum na praktyczną kuchnię Trzy cechy praktycznej kuchni to płynne wykonywanie czynności, optymalne wykorzystanie miejsca i najwyższy komfort użytkowania. Blum określa to jako: przebieg pracy, przestrzeń i ruch. Za pomocą DYNAMIC SPACE oferujemy pomysły, inspiracje i rozwiązania, które sprawią, że współczesne kuchnie będą jeszcze bardziej praktyczne. Więcej informacji o praktycznej kuchni 8

19 Przebieg pracy płynne wykonywanie czynności Dzięki szufladom z pełnym wysuwem nawet produkty znajdujące się w tylnym narożniku są dobrze widoczne i łatwo dostępne. Ponadto odpowiednia organizacja wewnętrzna ORGA-LINE dba o porządek i przegląd zawartości szuflady. W ten sposób TANDEMBOX antaro ma wpływ na prosty przebieg pracy w kuchni. Przestrzeń optymalne wykorzystanie miejsca Za pomocą elementów dekoracyjnych ze szkła lub metalu można zrealizować również jako szufladę z wysokimi ściankami bocznymi. Produkty można lepiej układać jeden na drugim i zyskać do 55 % dodatkowej przestrzeni użytkowej. Również rozwiązania specjalne, jak szuflada zlewozmywakowa Blum, można zrealizować z zastosowaniem i tym samym zagospodarować niewykorzystywaną dotychczas przestrzeń. Ruch wysoki komfort ruchu Prowadnica TANDEMBOX posiada zintegrowaną funkcję BLUMOTION. Dzięki temu szuflady zawsze zamykają się delikatnie i cicho, niezależnie od tego, z jaką siłą są poruszane. można wyposażyć w elektryczne wspomaganie otwierania SERVO-DRIVE. Lekkie naciśnięcie frontu wystarczy i już szuflady otwierają się jakby samodzielnie. 9

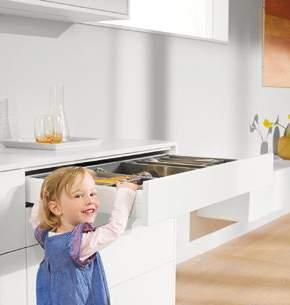

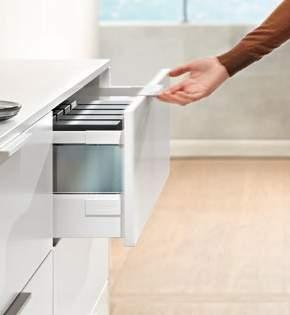

20 Wygodne otwieranie Niewielka siła potrzebna do otwarcia szuflady i jeszcze delikatniejsze przejście w płynny ruch podnoszą komfort użytkowania już podczas otwierania. Odczuwalna jakość Zoptymalizowany bok, w połączeniu z nowym mocowaniem frontu, dba o wyraźnie większą stabilność. Zoptymalizowany płynny ruch Udoskonalone elementy w boku i prowadnicy poprawiają jakość ruchu TANDEMBOX i dbają o jeszcze lepszą płynność wysuwu. 0

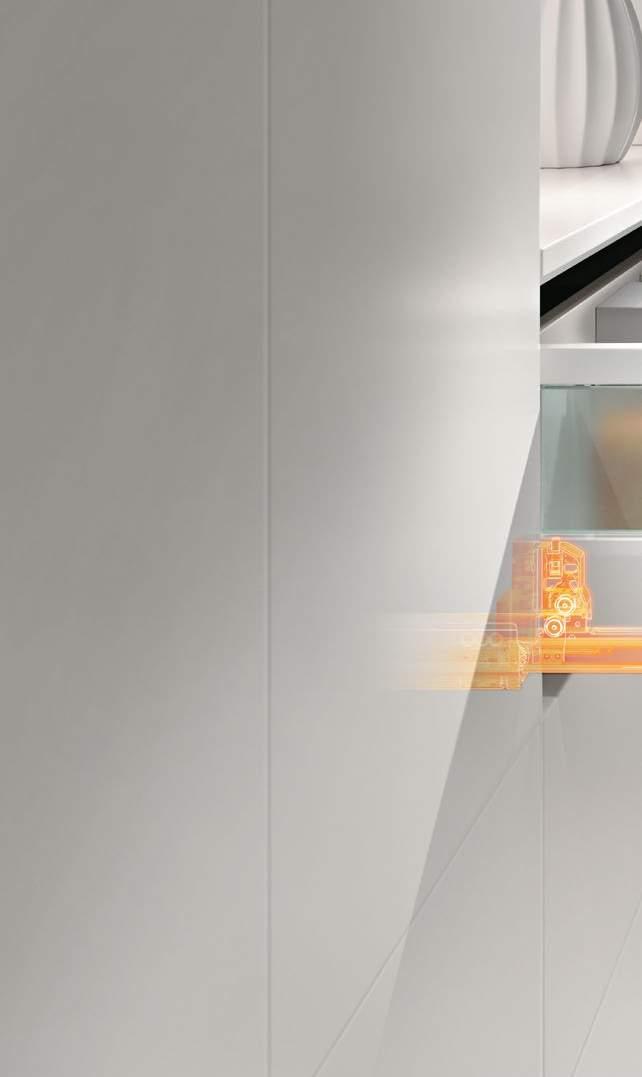

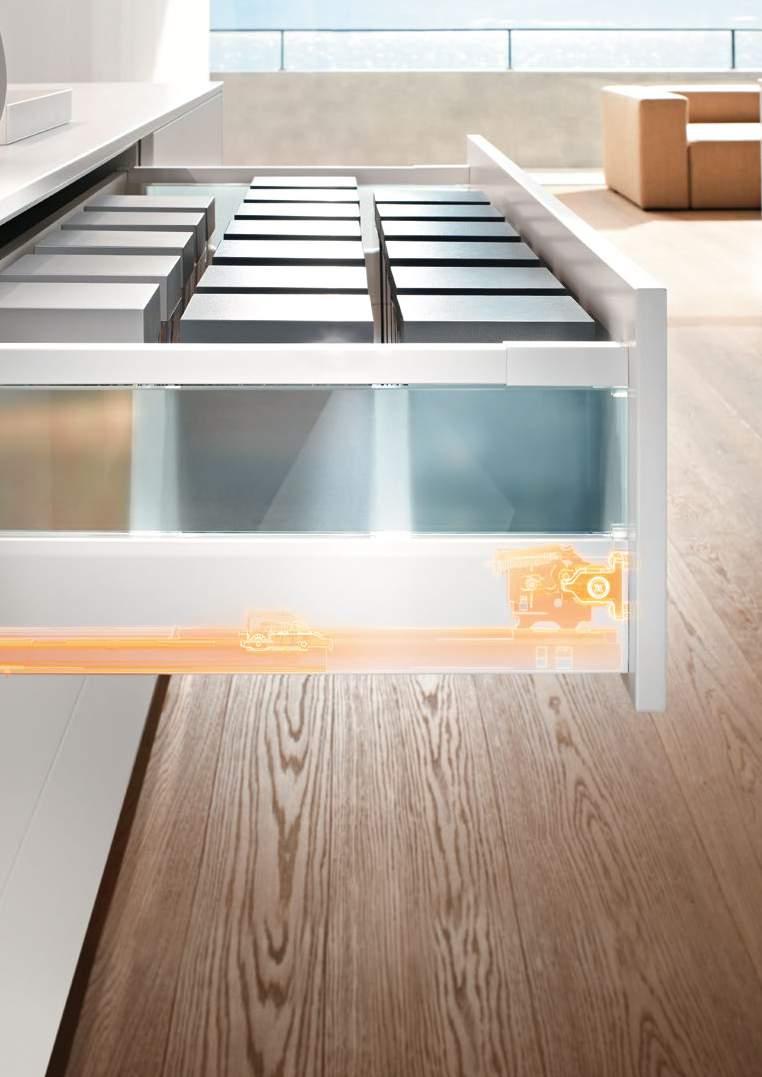

21 Bardziej zaawansowana technika W trakcie rozwoju TIP-ON BLUMOTION do TANDEMBOX zostały dodatkowo zoptymalizowane decydujące funkcje istniejącego systemu. Odczuwalnie ulepszona technika to jeszcze większy komfort ruchu.

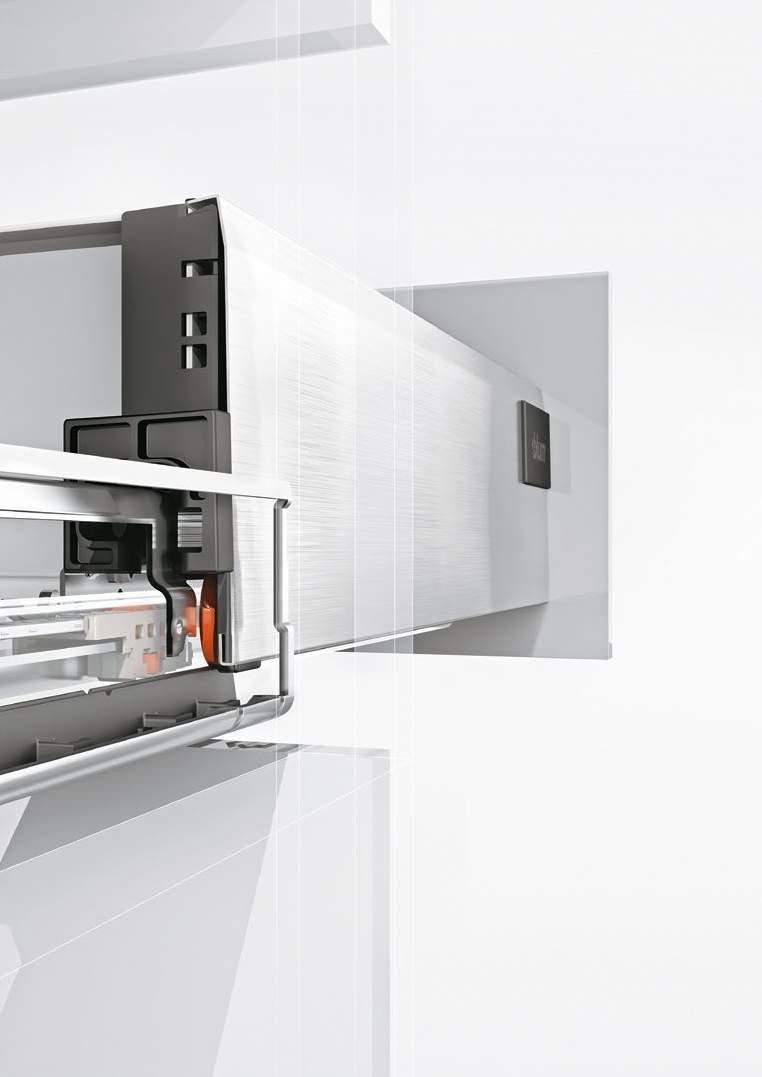

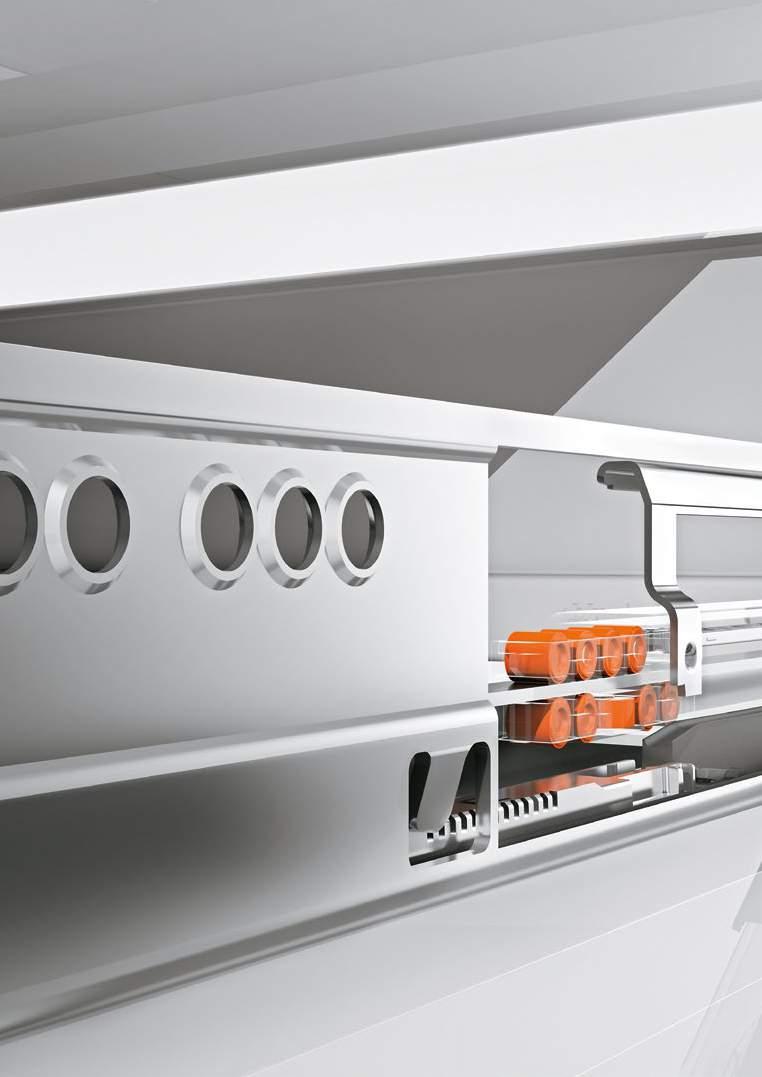

22 Prowadnica TANDEMBOX Podstawą wszystkich linii programu TANDEMBOX jest sprawdzona prowadnica TANDEMBOX. Jej delikatny ruch zachwyca użytkowników od wielu lat. O wysoką jakość ruchu w klasie obciążenia 30 i 65 kg dbają odporne na zużycie wałki z tworzywa. I tak przez cały okres użytkowania mebla. Tą jakość potwierdzają liczne testy ruchu i obciążenia.

23 3

24 4 Komfort ruchu przy otwieraniu i zamykaniu

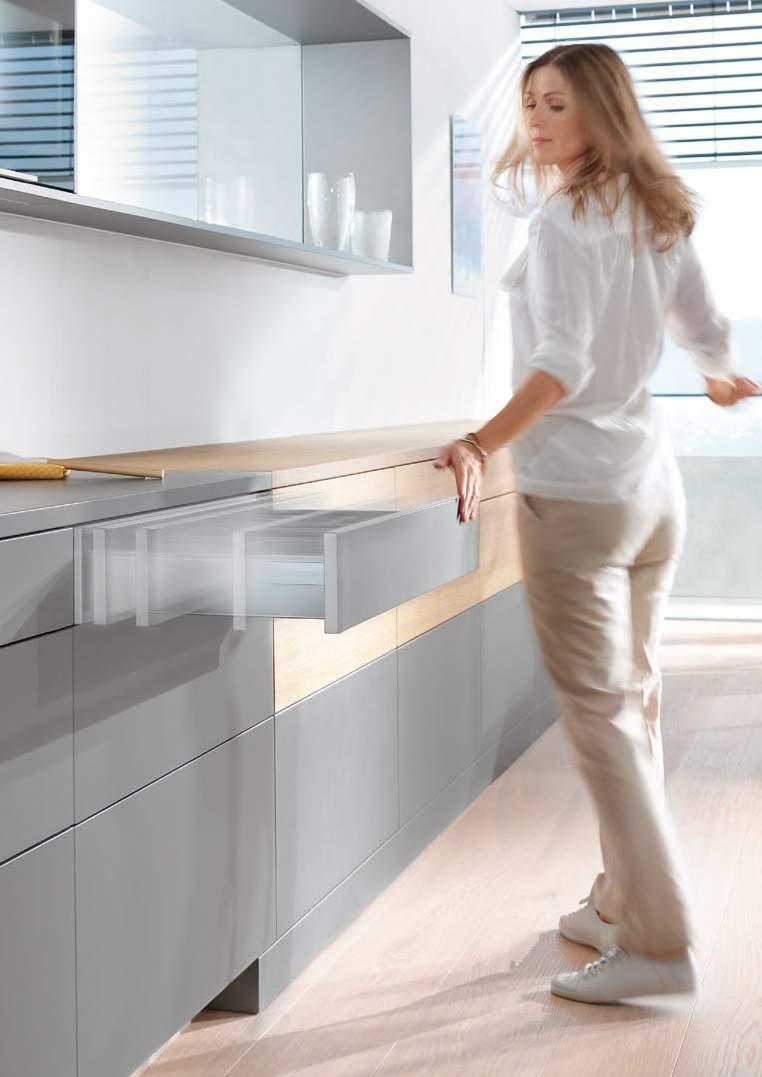

25 BLUMOTION SERVO-DRIVE TIP-ON BLUMOTION Dzięki BLUMOTION szuflady zamykają się delikatnie i cicho. Prędkość zamykania szuflad, czy ich obciążenie nie mają przy tym znaczenia. Krótkie naciśnięcie frontu bez uchwytu lub lekkie pociągnięcie za uchwyt wystarczy i szuflady otwierają się dzięki elektrycznemu wspomaganiu ruchu SERVO-DRIVE. Przy tym BLUMOTION jest cały czas zintegrowany. TIP-ON BLUMOTION łączy zalety mechanicznego wspomagania otwierania TIP-ON ze sprawdzonym systemem hamowania BLUMOTION. Energiczne zamykanie aktywuje funkcję TIP-ON, następnie BLUMOTION dba o ciche i delikatne zamknięcie. 5

26 Przegląd zastosowania Korpus standardowy Szuflada z wysokim frontem Szuflada wewnętrzna Szuflada z wysokim frontem reling D Szuflada wewnętrzna reling D bok bok M 8 Szuflada z wysokim frontem reling D bok K 30 Szuflada z wysokim frontem reling C bok M Element dekoracyjny D bok M Element dekoracyjny C bok M Szuflada z wysokim frontem z ramką aluminiową reling D bok M Szuflada z wysokim frontem z ramką aluminiową reling C bok M M 36 Szuflada wewnętrzna reling D bok K 38 Szuflada wewnętrzna reling C bok M 40 Element dekoracyjny D bok M 48 Element dekoracyjny C bok M 49 Szafka narożna 34 SPACE CORNER z SYNCROMOTION reling D/C bok M 4 96 SPACE CORNER ze stałym frontem 4 reling D bok M 4 Szafka zlewozmywakowa 43 Szuflada zlewozmywakowa reling D bok M 4 Szuflada zlewozmywakowa reling C 44 bok M 46 6

27 Przegląd zastosowania Korpus standardowy Szuflada standardowa Szuflada standardowa K Szuflada wewnętrzna Szuflada wewnętrzna K Szuflada standardowa M Szuflada wewnętrzna M 5 58 Szuflada standardowa N Szafka narożna 54 SPACE CORNER z SYNCROMOTION M SPACE CORNER ze stałym frontem M 4 Akcesoria Stabilizacja frontu/dna owa ścianka tylna Uchwyt ścianki tylnej i relingu B bok M Regulowany uchwyt relingu Zalecenie kombinacja kolorów elementów składowych S Czarny SW Jedwabiście biały WGR jasnoszary Brunatnoczarny RAL 9006 szary Jedwabiście biały 7

28 Szuflada z wysokim frontem reling D bok M Produkt Wymiary zabudowy Długość Informacje o zamawianiu Prowadnica korpusu lewa/prawa 3 Uchwyt ścianki tylnej i relingu lewy/prawy BLUMOTION* 30 kg 65 kg 70 mm B Z30D000SL 300 mm B owa ścianka tylna mm B 400 mm B 4 Mocowanie frontu 450 mm B B Wersja INSERTA x ZSF.39A 500 mm B B Wersja na wkręty x ZSF.35A 550 mm B B Wersja wciskana x ZSF.36A 600 mm B B 650 mm B 5 Reling podłużny lewy/prawy * Odpowiedni do SERVO-DRIVE Boki szuflady i zaślepka lewa/prawa 70 mm ZRG.07RSIC 300 mm ZRG.37RSIC 350 mm ZRG.87RSIC 70 mm 378M70SA 400 mm ZRG.337RSIC 300 mm 378M300SA 450 mm ZRG.387RSIC 350 mm 378M350SA 500 mm ZRG.437RSIC 400 mm 378M400SA 550 mm ZRG.487RSIC 450 mm 378M450SA 600 mm ZRG.537RSIC 500 mm 378M500SA 650 mm ZRG.587RSIC 550 mm 378M550SA 600 mm 378M600SA 650 mm 378M650SA 8

29 Szuflada z wysokim frontem reling D bok M Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary montażowe frontu Wymiary montażowe ścianki tylnej min Ø min FA Nałożenie frontu FA Wymiary przycięcia dla płyty wiórowej 6 mm A B KB LW Szerokość korpusu Szerokość wewn. korpusu LW Długość KB B LW - 87 mm Ścianka tylna 99 mm Dno Drewniana ścianka tylna A LW - 75 mm - 4 mm owa ścianka tylna - mm 9

30 Szuflada z wysokim frontem reling D bok K Produkt Wymiary zabudowy Długość Informacje o zamawianiu Prowadnica korpusu lewa/prawa 3 Uchwyt ścianki tylnej i relingu lewy/prawy BLUMOTION* 30 kg 65 kg 70 mm B Z30D000SL 300 mm B owa ścianka tylna mm B 400 mm B 4 Mocowanie frontu 450 mm B B Wersja INSERTA x ZSF.39A 500 mm B B Wersja na wkręty x ZSF.35A 550 mm B B Wersja wciskana x ZSF.36A 600 mm B B 650 mm B 5 Reling podłużny lewy/prawy * Odpowiedni do SERVO-DRIVE Boki szuflady i zaślepka lewa/prawa 70 mm ZRG.07RSIC 300 mm ZRG.37RSIC 350 mm ZRG.87RSIC 70 mm 378K70SA 400 mm ZRG.337RSIC 300 mm 378K300SA 450 mm ZRG.387RSIC 350 mm 378K350SA 500 mm ZRG.437RSIC 400 mm 378K400SA 550 mm ZRG.487RSIC 450 mm 378K450SA 600 mm ZRG.537RSIC 500 mm 378K500SA 650 mm ZRG.587RSIC 550 mm 378K550SA 600 mm 378K600SA 650 mm 378K650SA 30

31 Szuflada z wysokim frontem reling D bok K Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary montażowe frontu Wymiary montażowe ścianki tylnej +0. Ø min Ø min FA FA Nałożenie frontu Wymiary przycięcia dla płyty wiórowej 6 mm A B KB LW Szerokość korpusu Szerokość wewn. korpusu LW Długość KB B LW - 87 mm Ścianka tylna 99 mm Dno Drewniana ścianka tylna A LW - 75 mm - 4 mm owa ścianka tylna - mm 3

32 Szuflada z wysokim frontem reling C bok M Produkt Wymiary zabudowy Długość Informacje o zamawianiu Prowadnica korpusu lewa/prawa 3 Uchwyt ścianki tylnej i relingu lewy/prawy BLUMOTION* 30 kg 65 kg 70 mm B Z30C000S 300 mm B owa ścianka tylna mm B 400 mm B 4 Mocowanie frontu 450 mm B B Wersja INSERTA x ZSF.39A 500 mm B B Wersja na wkręty x ZSF.35A 550 mm B B Wersja wciskana x ZSF.36A 600 mm B B 650 mm B 5 Reling podłużny lewy/prawy * Odpowiedni do SERVO-DRIVE Boki szuflady i zaślepka lewa/prawa 70 mm ZRG.07RSIC 300 mm ZRG.37RSIC 350 mm ZRG.87RSIC 70 mm 378M70SA 400 mm ZRG.337RSIC 300 mm 378M300SA 450 mm ZRG.387RSIC 350 mm 378M350SA 500 mm ZRG.437RSIC 400 mm 378M400SA 550 mm ZRG.487RSIC 450 mm 378M450SA 600 mm ZRG.537RSIC 500 mm 378M500SA 650 mm ZRG.587RSIC 550 mm 378M550SA 600 mm 378M600SA 650 mm 378M650SA 3

33 Szuflada z wysokim frontem reling C bok M Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary montażowe frontu Wymiary montażowe ścianki tylnej Ø min 33 min FA FA Nałożenie frontu Wymiary przycięcia dla płyty wiórowej 6 mm A B KB LW Szerokość korpusu Szerokość wewn. korpusu LW Długość KB B LW - 87 mm Ścianka tylna 67 mm Dno Drewniana ścianka tylna A LW - 75 mm - 4 mm owa ścianka tylna - mm 33

34 Szuflada z wysokim frontem z ramką aluminiową reling D/C bok M Produkt Wymiary zabudowy 3 7 * * Wysokość C 9 Długość Informacje o zamawianiu Prowadnica korpusu lewa/prawa 4 Mocowanie frontu BLUMOTION* Wersja na wkręty x ZSF.35A 30 kg 65 kg 70 mm B 300 mm B 5 Adapter do ramki aluminiowej symetryczny 350 mm B naturalny/biały 400 mm B Tworzywo 450 mm B B x ZRF mm B B 550 mm B B 6 Końcówka relingu 600 mm B B naturalny/biały 650 mm B Tworzywo * Odpowiedni do SERVO-DRIVE x ZRG.000R5F Boki szuflady i zaślepka lewa/prawa 7 Reling podłużny lewy/prawy 70 mm 378M70SA 70 mm ZRG.07RSIC 300 mm 378M300SA 300 mm ZRG.37RSIC 350 mm 378M350SA 350 mm ZRG.87RSIC 400 mm 378M400SA 400 mm ZRG.337RSIC 450 mm 378M450SA 450 mm ZRG.387RSIC 500 mm 378M500SA 500 mm ZRG.437RSIC 550 mm 378M550SA 550 mm ZRG.487RSIC 600 mm 378M600SA 600 mm ZRG.537RSIC 650 mm 378M650SA 650 mm ZRG.587RSIC 3 Uchwyt ścianki tylnej i relingu lewy/prawy Wysokość D Z30D000SL Wysokość C Z30C000S owa ścianka tylna 60 34

35 Szuflada z wysokim frontem z ramką aluminiową reling D/C bok M Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary montażowe frontu Wymiary montażowe ścianki tylnej Wysokość D Wysokość C 9 min 9* * Wysokość C min 59 * Wysokość C 96 FA Nałożenie frontu Wymiary przycięcia dla płyty wiórowej 6 mm A B KB LW Szerokość korpusu Szerokość wewn. korpusu LW Długość KB B LW - 87 mm Ścianka tylna 99 mm* Dno Drewniana ścianka tylna A LW - 75 mm - 4 mm owa ścianka tylna - mm * Wysokość C 67 35

36 Szuflada wewnętrzna reling D bok M Produkt Wymiary zabudowy Długość Informacje o zamawianiu Prowadnica korpusu lewa/prawa 4 Uchwyt frontu lewy/prawy BLUMOTION* S WGR SW 30 kg 65 kg Tworzywo 70 mm B ZIF.74D0 300 mm B Łącznie z uchwytem Z3A mm B Łącznie x końcówka relingu ZRG.000R5F 400 mm B 450 mm B B 5 Front szuflady wewnętrznej 500 mm B B 550 mm B B Aluminium 600 mm B B Z3L036A 650 mm B Do przycięcia * Odpowiedni do SERVO-DRIVE 6 Reling poprzeczny Boki szuflady i zaślepka lewa/prawa Aluminium ZRG.046Z 70 mm 378M70SA Do przycięcia 300 mm 378M300SA 350 mm 378M350SA 7 Reling podłużny lewy/prawy 400 mm 378M400SA 450 mm 378M450SA 500 mm 378M500SA 70 mm ZRG.07RSIC 550 mm 378M550SA 300 mm ZRG.37RSIC 600 mm 378M600SA 350 mm ZRG.87RSIC 650 mm 378M650SA 400 mm ZRG.337RSIC 450 mm ZRG.387RSIC 3 Uchwyt ścianki tylnej i relingu lewy/prawy 500 mm ZRG.437RSIC 550 mm ZRG.487RSIC 600 mm ZRG.537RSIC Z30D000SL 650 mm ZRG.587RSIC owa ścianka tylna 60 36

37 Szuflada wewnętrzna reling D bok M Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary montażowe ścianki tylnej Wymiary przycięcia dla płyty wiórowej 6 mm Przycinanie frontu A B KB LW Szerokość korpusu Szerokość wewn. korpusu LW Długość KB B LW - 87 mm A LW - 75 mm Ścianka tylna 99 mm Dno Drewniana ścianka tylna - 4 mm owa ścianka tylna - mm X = LW - 3 Przycinanie relingu poprzecznego X = LW - 37

38 Szuflada wewnętrzna reling D bok K Produkt Wymiary zabudowy Długość Informacje o zamawianiu Prowadnica korpusu lewa/prawa 4 Uchwyt frontu lewy/prawy BLUMOTION* S WGR SW 30 kg 65 kg Tworzywo 70 mm B ZIF.74D0 300 mm B Łącznie z uchwytem Z3A mm B Łącznie x końcówka relingu ZRG.000R5F 400 mm B 450 mm B B 5 Front szuflady wewnętrznej 500 mm B B 550 mm B B Aluminium 600 mm B B Z3L036A 650 mm B Do przycięcia * Odpowiedni do SERVO-DRIVE 6 Reling poprzeczny Boki szuflady i zaślepka lewa/prawa Aluminium ZRG.046Z 70 mm 378K70SA Do przycięcia 300 mm 378K300SA 350 mm 378K350SA 7 Reling podłużny lewy/prawy 400 mm 378K400SA 450 mm 378K450SA 500 mm 378K500SA 70 mm ZRG.07RSIC 550 mm 378K550SA 300 mm ZRG.37RSIC 600 mm 378K600SA 350 mm ZRG.87RSIC 650 mm 378K650SA 400 mm ZRG.337RSIC 450 mm ZRG.387RSIC 3 Uchwyt ścianki tylnej i relingu lewy/prawy 500 mm ZRG.437RSIC 550 mm ZRG.487RSIC 600 mm ZRG.537RSIC Z30D000SL 650 mm ZRG.587RSIC owa ścianka tylna 60 38

39 Szuflada wewnętrzna reling D bok K Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary montażowe ścianki tylnej min min 33 Wymiary przycięcia dla płyty wiórowej 6 mm Przycinanie frontu A B KB LW Szerokość korpusu Szerokość wewn. korpusu LW Długość KB B LW - 87 mm A LW - 75 mm Ścianka tylna 99 mm Dno Drewniana ścianka tylna - 4 mm owa ścianka tylna - mm X = LW - 3 Przycinanie relingu poprzecznego X = LW - 39

40 Szuflada wewnętrzna reling C bok M Produkt Wymiary zabudowy Długość Informacje o zamawianiu Prowadnica korpusu lewa/prawa 4 Uchwyt frontu lewy/prawy BLUMOTION* S WGR SW 30 kg 65 kg Tworzywo 70 mm B ZIF.74C0 300 mm B Łącznie z uchwytem Z3A mm B Łącznie x końcówka relingu ZRG.000R5F 400 mm B 450 mm B B 5 Front szuflady wewnętrznej 500 mm B B 550 mm B B Aluminium 600 mm B B Z3L036A 650 mm B Do przycięcia * Odpowiedni do SERVO-DRIVE 6 Reling poprzeczny Boki szuflady i zaślepka lewa/prawa Aluminium ZRG.046Z 70 mm 378M70SA Do przycięcia 300 mm 378M300SA 350 mm 378M350SA 7 Reling podłużny lewy/prawy 400 mm 378M400SA 450 mm 378M450SA 500 mm 378M500SA 70 mm ZRG.07RSIC 550 mm 378M550SA 300 mm ZRG.37RSIC 600 mm 378M600SA 350 mm ZRG.87RSIC 650 mm 378M650SA 400 mm ZRG.337RSIC 450 mm ZRG.387RSIC 3 Uchwyt ścianki tylnej i relingu lewy/prawy 500 mm ZRG.437RSIC 550 mm ZRG.487RSIC 600 mm ZRG.537RSIC Z30C000S 650 mm ZRG.587RSIC owa ścianka tylna 60 40

41 Szuflada wewnętrzna reling C bok M Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary montażowe ścianki tylnej min 33 min Wymiary przycięcia dla płyty wiórowej 6 mm Przycinanie frontu A B KB LW Szerokość korpusu Szerokość wewn. korpusu LW Długość KB B LW - 87 mm A LW - 75 mm Ścianka tylna 67 mm Dno Drewniana ścianka tylna - 4 mm owa ścianka tylna - mm X = LW - 3 Przycinanie relingu poprzecznego X = LW - 4

42 SPACE CORNER z SYNCROMOTION Produkt Informacje o zamawianiu SPACE CORNER z SYNCROMOTION reling D SPACE CORNER z SYNCROMOTION reling C SPACE CORNER z SYNCROMOTION M Pomoc podczas planowania i zamawiania Pomoc podczas planowania i zamawiania Pomoc podczas planowania i zamawiania

43 SPACE CORNER ze stałym frontem Produkt Informacje o zamawianiu SPACE CORNER ze stałym frontem reling D 4 SPACE CORNER ze stałym frontem M Pomoc podczas planowania i zamawiania Pomoc podczas planowania i zamawiania

44 Szuflada zlewozmywakowa reling D bok M Produkt Wymiary zabudowy Długość Informacje o zamawianiu Prowadnica korpusu lewa/prawa 5 Reling podłużny lewy/prawy BLUMOTION* 30 kg 65 kg 450 mm B 450 mm ZRG.387RSIC 500 mm B 500 mm ZRG.437RSIC 550 mm B 550 mm ZRG.487RSIC 600 mm B B 600 mm ZRG.537RSIC 650 mm B 650 mm ZRG.587RSIC * Odpowiedni do SERVO-DRIVE 6 Boki i zaślepki lewa/prawa (wewnątrz) Boki i zaślepki lewa/prawa (na zewnątrz) 70 mm 378M70SA 450 mm 378M450SA 300 mm 378M300SA 500 mm 378M500SA 350 mm 378M350SA 550 mm 378M550SA 400 mm 378M400SA 600 mm 378M600SA 450 mm 378M450SA 650 mm 378M650SA 500 mm 378M500SA 3 Uchwyt ścianki tylnej lewy/prawy (na zewnątrz) Zalecenie: boku na zewnątrz - boku wewnątrz = min Uchwyt ścianki tylnej lewy/prawy (wewnątrz) x Z30D000S. owa ścianka tylna 60 x Z30M000S.04 4 Mocowanie frontu owa ścianka tylna 60 Wersja INSERTA 4 x ZSF.39A Wersja na wkręty 4 x ZSF.35A Wersja wciskana 4 x ZSF.36A 44

45 Szuflada zlewozmywakowa reling D bok M Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary montażowe frontu Wymiary montażowe ścianki tylnej Wymiary montażowe listwy poprzecznej C FA Nałożenie frontu Wymiary przycięcia dla płyty wiórowej 6 mm Y Y B KB Szerokość korpusu LW KB C A B LW SPW Szerokość wewn. korpusu Długość Szer. wewn. między bokami zlewozmywaka Y B B Y Y Y A SPW + 63 Ścianka tylna 84 mm Dno Drewniana ścianka tylna - 4 mm X LW 75 C SPW + 75 Listwa poprzeczna 7 mm X = boku na zewnątrz - boku wewnątrz - 0 Y min. = 48 mm Y min. = 75 mm z TIP-ON BLUMOTION Y max. = 5 mm 45

46 Szuflada zlewozmywakowa reling C bok M Produkt Wymiary zabudowy Długość Informacje o zamawianiu Prowadnica korpusu lewa/prawa 5 Reling podłużny lewy/prawy BLUMOTION* 30 kg 65 kg 450 mm B 450 mm ZRG.387RSIC 500 mm B 500 mm ZRG.437RSIC 550 mm B 550 mm ZRG.487RSIC 600 mm B B 600 mm ZRG.537RSIC 650 mm B 650 mm ZRG.587RSIC * Odpowiedni do SERVO-DRIVE 6 Boki i zaślepki lewa/prawa (wewnątrz) Boki i zaślepki lewa/prawa (na zewnątrz) 70 mm 378M70SA 450 mm 378M450SA 300 mm 378M300SA 500 mm 378M500SA 350 mm 378M350SA 550 mm 378M550SA 400 mm 378M400SA 600 mm 378M600SA 450 mm 378M450SA 650 mm 378M650SA 500 mm 378M500SA 3 Uchwyt ścianki tylnej lewy/prawy (na zewnątrz) Zalecenie: boku na zewnątrz - boku wewnątrz = min Uchwyt ścianki tylnej lewy/prawy (wewnątrz) x Z30C000S. owa ścianka tylna 60 x Z30M000S.04 4 Mocowanie frontu owa ścianka tylna 60 Wersja INSERTA 4 x ZSF.39A Wersja na wkręty 4 x ZSF.35A Wersja wciskana 4 x ZSF.36A 46

47 Szuflada zlewozmywakowa reling C bok M Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary montażowe frontu Wymiary montażowe ścianki tylnej Wymiary montażowe listwy poprzecznej Ø C min 33 min FA FA Nałożenie frontu Wymiary przycięcia dla płyty wiórowej 6 mm Y Y B KB Szerokość korpusu LW KB C A B LW SPW Szerokość wewn. korpusu Długość Szer. wewn. między bokami zlewozmywaka Y B B Y Y Y A SPW + 63 Ścianka tylna 84 mm Dno Drewniana ścianka tylna - 4 mm X LW 75 C SPW + 75 Listwa poprzeczna 7 mm X = boku na zewnątrz - boku wewnątrz - 0 Y min. = 48 mm Y min. = 75 mm z TIP-ON BLUMOTION Y max. = 5 mm 47

48 Element dekoracyjny D bok M Informacje o zamawianiu Zestaw uchwytów S WGR SW Tworzywo Z36D0080 c Elementy składowe: a х uchwyt przedni górny (przezroczysty) a b х uchwyt przedni dolny (przezroczysty) c x uchwyt tylny lewy/prawy b Element dekoracyjny Element dekoracyjny metalowy (z możliwością przycięcia) przejrzyste satynowane Szkło Aluminium 70 mm Z37R37D 70 mm x = 37 mm 300 mm Z37R67D 300 mm x = 67 mm 350 mm Z37R37D 350 mm x = 37 mm 400 mm Z37R367D 400 mm x = 367 mm 450 mm Z37R47D 450 mm x Z37A47D 500 mm Z37R467D 500 mm x Z37A467D 550 mm Z37R57D 550 mm x Z37A57D 600 mm Z37R567D 600 mm x = 567 mm 650 mm Z37R67D 650 mm x Z37A67D Elementy składowe: sztuk Wymiary przycięcia elementu dekoracyjnego Według normy (DIN EN 4749 wydanie listopad 005), na podstawie wyznaczonych wymia rów, nie ma zaleceń odnośnie hartowanego szkła dla pionowych elementów szklanych w kombinacji z. Tak więc dla spełnienia normy nie jest wymagane szkło hartowane. Y +0 X Y = 9.5 X =

49 Element dekoracyjny D bok M Informacje o zamawianiu Zestaw uchwytów S WGR SW Tworzywo Z36C0080 c Elementy składowe: a х uchwyt przedni górny (przezroczysty) a b х uchwyt przedni dolny (przezroczysty) c x uchwyt tylny lewy/prawy b Element dekoracyjny Element dekoracyjny metalowy (z możliwością przycięcia) przejrzyste satynowane Szkło Aluminium 70 mm Z37R37C 70 mm x = 37 mm 300 mm Z37R67C 300 mm x = 67 mm 350 mm Z37R37C 350 mm x = 37 mm 400 mm Z37R367C 400 mm x = 367 mm 450 mm Z37R47C 450 mm x Z37A47C 500 mm Z37R467C 500 mm x Z37A467C 550 mm Z37R57C 550 mm x Z37A57C 600 mm Z37R567C 600 mm x = 567 mm 650 mm Z37R67C 650 mm x Z37A67C Elementy składowe: sztuk Wymiary przycięcia elementu dekoracyjnego Według normy (DIN EN 4749 wydanie listopad 005), na podstawie wyznaczonych wymia rów, nie ma zaleceń odnośnie hartowanego szkła dla pionowych elementów szklanych w kombinacji z. Tak więc dla spełnienia normy nie jest wymagane szkło hartowane. Y +0 X Y = 59.5 X =

50 Szuflada standardowa K Produkt Wymiary zabudowy Długość Informacje o zamawianiu Prowadnica korpusu lewa/prawa 3 Uchwyt ścianki tylnej i relingu lewy/prawy BLUMOTION* 30 kg 65 kg 70 mm B Z30K000S 300 mm B owa ścianka tylna mm B 400 mm B 4 Mocowanie frontu 450 mm B B Wersja INSERTA x ZSF.39A 500 mm B B Wersja na wkręty x ZSF.35A 550 mm B B Wersja wciskana x ZSF.36A 600 mm B B 650 mm B * Odpowiedni do SERVO-DRIVE Boki szuflady i zaślepka lewa/prawa 70 mm 378K70SA 300 mm 378K300SA 350 mm 378K350SA 400 mm 378K400SA 450 mm 378K450SA 500 mm 378K500SA 550 mm 378K550SA 600 mm 378K600SA 650 mm 378K650SA 50

51 Szuflada standardowa K Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary montażowe frontu Wymiary montażowe ścianki tylnej Ø min min FA FA Nałożenie frontu Wymiary przycięcia dla płyty wiórowej 6 mm A B KB LW Szerokość korpusu Szerokość wewn. korpusu LW Długość KB B LW - 87 mm Ścianka tylna 6 mm Dno Drewniana ścianka tylna A LW - 75 mm - 4 mm owa ścianka tylna - mm 5

52 Szuflada standardowa M Produkt Wymiary zabudowy Długość Informacje o zamawianiu Prowadnica korpusu lewa/prawa 3 Uchwyt ścianki tylnej i relingu lewy/prawy BLUMOTION* 30 kg 65 kg 70 mm B Z30M000S mm B owa ścianka tylna mm B 400 mm B 4 Mocowanie frontu 450 mm B B Wersja INSERTA x ZSF.39A 500 mm B B Wersja na wkręty x ZSF.35A 550 mm B B Wersja wciskana x ZSF.36A 600 mm B B 650 mm B * Odpowiedni do SERVO-DRIVE Boki szuflady i zaślepka lewa/prawa 70 mm 378M70SA 300 mm 378M300SA 350 mm 378M350SA 400 mm 378M400SA 450 mm 378M450SA 500 mm 378M500SA 550 mm 378M550SA 600 mm 378M600SA 650 mm 378M650SA 5

53 Szuflada standardowa M Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary montażowe frontu Wymiary montażowe ścianki tylnej FA Nałożenie frontu Wymiary przycięcia dla płyty wiórowej 6 mm A B KB LW Szerokość korpusu Szerokość wewn. korpusu LW Długość KB B LW - 87 mm Ścianka tylna 84 mm Dno Drewniana ścianka tylna A LW - 75 mm - 4 mm owa ścianka tylna - mm 53

54 Szuflada standardowa N Produkt Wymiary zabudowy Długość Informacje o zamawianiu Prowadnica korpusu lewa/prawa 3 BLUMOTION* 30 kg 65 kg 400 mm B 450 mm B B 500 mm B B 550 mm B B 4 * Odpowiedni do SERVO-DRIVE Boki szuflady i zaślepka lewa/prawa 400 mm 378N400SA 450 mm 378N450SA 500 mm 378N500SA 550 mm 378N550SA Uchwyt ścianki tylnej i relingu lewy/prawy Z30N000S.04 owa ścianka tylna 60 Mocowanie frontu Wersja INSERTA x ZSF.39A Wersja na wkręty x ZSF.35A Wersja wciskana x ZSF.36A 54

55 Szuflada standardowa N Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary montażowe frontu Wymiary montażowe ścianki tylnej 37.5 min 33 min FA 3 min 3.5 Ø FA Nałożenie frontu Wymiary przycięcia dla płyty wiórowej 6 mm A B KB LW Szerokość korpusu Szerokość wewn. korpusu LW Długość KB B LW - 87 mm Ścianka tylna 69 mm Dno Drewniana ścianka tylna A LW - 75 mm - 4 mm owa ścianka tylna - mm 55

56 Szuflada wewnętrzna K Produkt Wymiary zabudowy b 4 Długość Informacje o zamawianiu Prowadnica korpusu lewa/prawa 4 Uchwyt frontu lewy/prawy BLUMOTION* S WGR SW 30 kg 65 kg Tworzywo 70 mm B ZIF.74D0 300 mm B Łącznie z uchwytem Z3A mm B 400 mm B 5 Front szuflady wewnętrznej 450 mm B B 500 mm B B Aluminium 550 mm B B Z3L036A 600 mm B B Do przycięcia 650 mm B * Odpowiedni do SERVO-DRIVE 6a Uchwyt S WGR SW Boki szuflady i zaślepka lewa/prawa Tworzywo ZIF.80M5 Alternatywa do 6a 70 mm 378K70SA 6b Uchwyt i zabierak (w opcji) 300 mm 378K300SA S WGR SW 350 mm 378K350SA Tworzywo 400 mm 378K400SA ZIF.80M7 450 mm 378K450SA 500 mm 378K500SA 550 mm 378K550SA 600 mm 378K600SA 650 mm 378K650SA 3 Uchwyt ścianki tylnej i relingu lewy/prawy Z30K000S owa ścianka tylna 60 56

57 Szuflada wewnętrzna K Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary wiercenia frontu pod zabierak Wymiary montażowe ścianki tylnej min min 33 Wymiary przycięcia dla płyty wiórowej 6 mm Przycinanie frontu A B KB LW Szerokość korpusu Szerokość wewn. korpusu LW Długość KB B LW - 87 mm A LW - 75 mm Ścianka tylna 6 mm Dno Drewniana ścianka tylna - 4 mm owa ścianka tylna - mm X = LW

58 Szuflada wewnętrzna M Produkt Wymiary zabudowy * b 4 * Z uchwytem ZIF.80M7 Długość Informacje o zamawianiu Prowadnica korpusu lewa/prawa 4 Uchwyt frontu lewy/prawy BLUMOTION* S WGR SW 30 kg 65 kg Tworzywo 70 mm B ZIF.7M0 300 mm B Łącznie z uchwytem Z3A mm B 400 mm B 5 Front szuflady wewnętrznej 450 mm B B 500 mm B B Aluminium 550 mm B B Z3L036A 600 mm B B Do przycięcia 650 mm B * Odpowiedni do SERVO-DRIVE 6a Uchwyt S WGR SW Boki szuflady i zaślepka lewa/prawa Tworzywo ZIF.80M5 Alternatywa do 6a 70 mm 378M70SA 6b Uchwyt i zabierak (w opcji) 300 mm 378M300SA S WGR SW 350 mm 378M350SA Tworzywo 400 mm 378M400SA ZIF.80M7 450 mm 378M450SA 500 mm 378M500SA 550 mm 378M550SA 600 mm 378M600SA 650 mm 378M650SA 3 Uchwyt ścianki tylnej i relingu lewy/prawy Z30M000S.04 owa ścianka tylna 60 58

59 Szuflada wewnętrzna M Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary wiercenia frontu pod zabierak Wymiary montażowe ścianki tylnej min 03.5 * możliwe z ZIF.80M7 od wysokości 73 Wymiary przycięcia dla płyty wiórowej 6 mm Przycinanie frontu A B KB LW Szerokość korpusu Szerokość wewn. korpusu LW Długość KB B LW - 87 mm A LW - 75 mm Ścianka tylna 84 mm Dno Drewniana ścianka tylna - 4 mm owa ścianka tylna - mm X = LW

60 Akcesoria Stabilizacja frontu/dna Informacje o zamawianiu Stabilizacja do szerokich i wysokich frontów Wzmacnia łączenie boków z frontem Z96.0E Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary montażowe frontu Ø min min 47.5 Ø X (min 55) min 0 owa ścianka tylna Informacje o zamawianiu Ścianka tylna N Ścianka tylna M Ścianka tylna K Ścianka tylna C Ścianka tylna D Z30NxxxS.6 Z30MxxxS.6 Z30KxxxS.6 Z30CxxxS.6 Z30DxxxS.6 Informacje dotyczące planowania Obliczanie szerokości Wymiary przycięcia dla płyty wiórowej 6 mm xxx = LW - 8 Dno A - mm LW 6 LW - 75 mm xxx Szerokość Przykład: LW 567 mm - 8 mm = Szerokość ścianki tylnej 539 mm Zamówienie: Z30M539S.6 biała LW Szerokość wewn. korpusu Długość 60

61 Akcesoria Uchwyt ścianki tylnej i relingu B bok M Informacje o zamawianiu Z30B000S.04 Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary montażowe frontu Wymiary montażowe ścianki tylnej Ø min 33 min FA Nałożenie frontu FA

62 Akcesoria Regulowany uchwyt relingu Informacje o zamawianiu ZRR.500 Informacje dotyczące planowania Wymiary zabudowy w korpusie Wymiary montażowe frontu Wymiary montażowe ścianki tylnej Swobodne pozycjonowanie Y = X - 4 mm X Wysokość ścianki tylnej Swobodne pozycjonowanie Z = X - 7 mm X Wysokość ścianki tylnej FA Nałożenie frontu Swobodne pozycjonowanie W = X - 03 mm X Wysokość ścianki tylnej Wymiary zabudowy w korpusie Wymiary montażowe frontu Wymiary montażowe ścianki tylnej + 0. Ø min min FA Wysokość D Podwójny reling (uchwyt ścianki tylnej wysokość B) Wysokość D Podwójny reling (uchwyt ścianki tylnej wysokość B) FA Nałożenie frontu Wysokość D Podwójny reling (uchwyt ścianki tylnej wysokość B) 6

63 Montaż prowadnicy korpusu Prowadnica korpusu kg Prowadnica korpusu kg A B * * A B * * * * Opcja A Wkręt do płyty wiórowej Ø 4 x 5 mm B Wkręt EURO Nr art

64 Montaż, demontaż i regulacja Szuflada z wysokim frontem 3 4 Regulacja nachylenia 5 6 Wskazówka: Wszystkie relingi muszą być równo ustawione Regulacja wysokości + regulacja boczna 7 8 Wskazówka: Wymagana obustronna regulacja 64

65 Montaż, demontaż i regulacja Element dekoracyjny

66 Montaż, demontaż i regulacja Szuflada wewnętrzna X = LW - 3 LW = Szerokość wewnętrzna korpusu X = LW - LW = Szerokość wewnętrzna korpusu Uchwyt 9 0 Od szerokości korpusu > 600 mm 66

67 Montaż, demontaż i regulacja Ramka aluminiowa

68 Montaż, demontaż i regulacja Szuflada zlewozmywakowa click Demontaż elementu dekoracyjnego 3 68

69 Montaż, demontaż i regulacja Demontaż relingu szuflada z wysokim frontem 3 Demontaż frontu Demontaż relingu szuflada wewnętrzna 3 Demontaż relingu ramka aluminiowa 3 69

70 Montaż, demontaż i regulacja Szuflada standardowa 3 Regulacja wysokości + regulacja boczna 4 Wskazówka: Wymagana obustronna regulacja Szuflada wewnętrzna 3 X = LW - 3 LW Szerokość wewnętrzna korpusu 4 Uchwyt 5 Od szerokości korpusu > 600 mm 70

71 Montaż, demontaż i regulacja Uchwyt i zabierak 3 osadzony środkowo Aktywacja zabieraka Odblokowanie Dezaktywacja zabieraka Demontaż frontu 7

72 Firma Blum Firma Blum, którą Julius Blum założył ponad 60 lat temu, jest dzisiaj międzynarodowym, rodzinnym przedsiębiorstwem. Do strategicznych obszarów działania firmy należą systemy podnośników do frontów górnych, zawiasów i szuflad. W przypadku rozwoju wszystkich produktów centralny punkt stanowi dążenie do perfekcji ruchu.

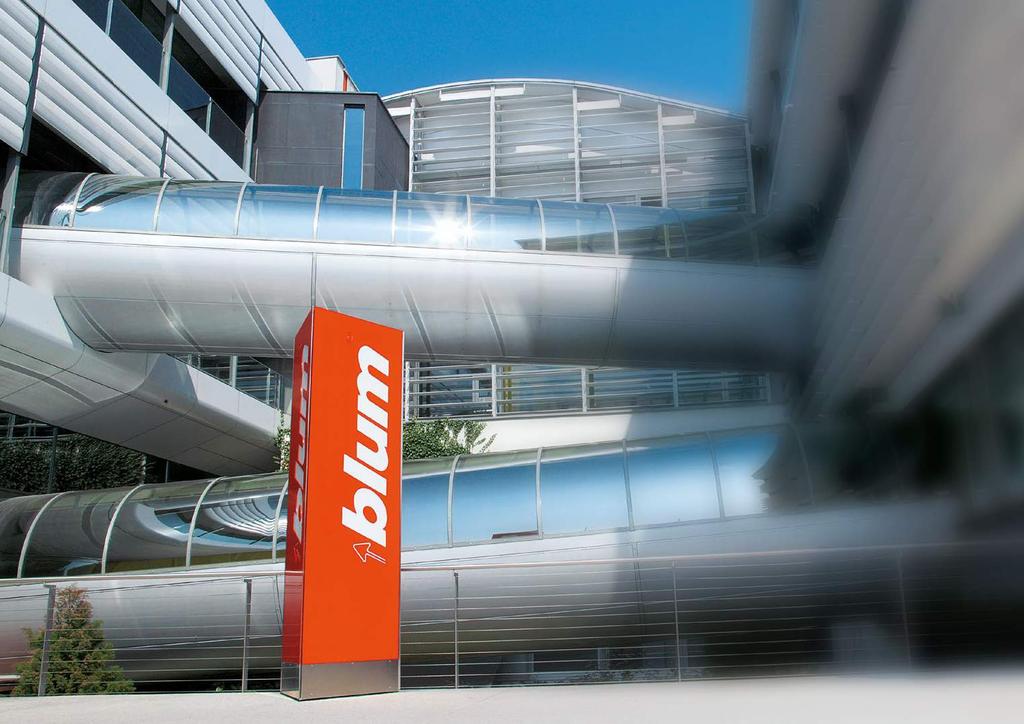

73 Blum w Austrii i na świecie Blum posiada siedem zakładów w Austrii (Vorarlberg), a także miejsca produkcji w Polsce, USA i Brazylii oraz 9 spółek córek względnie przedstawicielstw. Przedsiębiorstwo zaopatruje ponad 0 rynków. Grupa Blum zatrudnia pracowników, w tym osób w Vorarlbergu. Globalne korzyści dla klientów Producent, sprzedawca, montażysta czy użytkownik kuchni każdy powinien korzystać z zalet produktów Blum i czerpać z tego osobiste korzyści, takie znaczenie ma filozofia globalnych korzyści Blum. Innowacje Wspieranie klientów przy pomocy innowacyjnych rozwiązań i zapewnienie przedsiębiorstwu dobrych wyników w długim okresie, wymaga konsekwentnego inwestowania w badania i rozwój, zakłady i maszyny oraz kształcenie pracowników. Na całym świecie Blum posiada ponad.600 patentów i jest zaliczany do najbardziej innowacyjnych przedsiębiorstw w Austrii. Jakość Kompleksowe podejście do kwestii jakościowych dotyczy nie tylko samych produktów. Również w zakresie usług, czy w kontaktach z partnerami i klientami firma chciałaby sprostać tym samym wymaganiom jakościowym. Środowisko naturalne W firmie Blum wszyscy są przekonani, że ekologiczne postępowanie jest również ekonomiczne w długim okresie. Trwałość produktów jest przy tym tylko jednym z wielu ważnych aspektów. Dalszymi istotnymi elementami są: korzystanie z przyjaznych dla środowiska procesów, mądre wykorzystanie materiałów i rozsądne zarządzanie energią. DYNAMIC SPACE Dobry przebieg pracy (Przebieg pracy), optymalne wykorzystanie przestrzeni użytkowej (Przestrzeń) i wysoki komfort ruchu (Ruch) to ważne cechy praktycznej kuchni. Pomysły Blum dotyczące kuchni mają sprawić, by wnętrze mebli stało się funkcjonalne, komfortowe i ergonomiczne.
