1 Kiedy jakość staje się odczuwalna: System szuflad ArciTech Wybrany asortyment

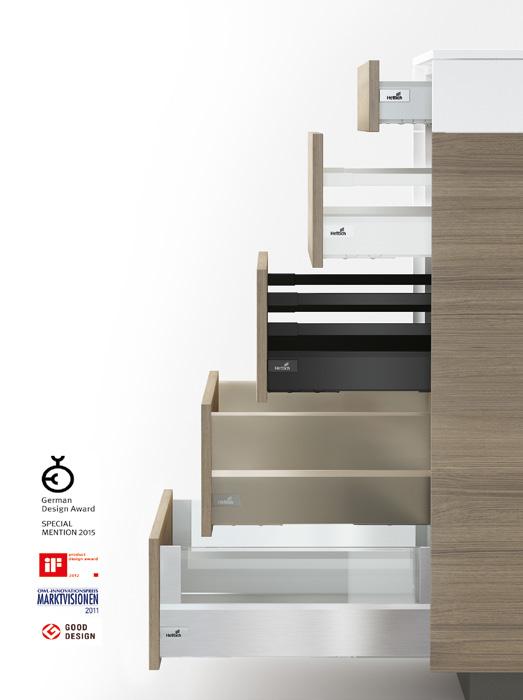

2 Zalety na pierwszy rzut oka: ArciTech Najszersza na rynku gama kolorystyczna szuflad Koncepcja jednej platformy = niskie koszty magazynowania Szeroki wybór organizacji wewnętrznych, dopasowanych do kolorystyki szuflad Najwyższy komfort otwierania i zamykania dzięki Silent System i Push to open Silent 2

3 Nieograniczone możliwości personalizacji: relingi, TopSide, DesignSide, profile dekoracyjne Dodatkowa rolka zabezpieczająca wydłuża trwałość prowadnicy Bezpieczne i stabilne połączenie szuflady z prowadnicą Nadzwyczajna stabilność obciążenie do 80 kg Unikalna konstrukcja prowadnicy Actro gwarantuje niezwykle płynną pracę Technik für Möbel 3

4 Rozwiązania na przyszłość: projektowanie spersonalizowanych mebli, wytrzymałość na bardzo duże obciążenia, optymalizacja kosztów. System szuflad ArciTech prezentuje się ze swojej najlepszej strony. Możesz tworzyć łatwo i efektywnie szuflady o różnorodnym designie i funkcjach, bazując tylko na jednej oskrzyni. Dokładnie tak, jak je sobie wyobrażasz. Ale to jeszcze nie wszystko: nawet przy obciążeniu do 80 kg, prowadnica Actro zapewnia swobodny dostęp do wnętrza szuflady oraz gwarantuje jej ciche i delikatne domykanie. Komfortowy. Wytrzymały. Wszechstronny. Gwarantowany cichy i równomierny ruch: prowadnica Actro o unikalnym profilu pryzmatycznym ze sterowaniem synchronicznym jest w stanie sprostać wyzwaniom, jakie stawiają nawet szerokie i ciężkie szuflady ArciTech z obciążeniem do 80 kilogramów. Wygoda i elegancja bez uchwytów. System Push to open Silent wysuwa szufladę po lekkim naciśnięciu frontu, a następnie cicho i delikatnie domyka. Cały proces odbywa się bez elektrycznego wspomagania. Najbardziej efektywny ekonomicznie sposób, by sprostać indywidualnym życzeniom klientów. Koncepcja jednej platformy produktowej pozwala na tworzenie różnych wariantów wzorniczych szuflad bazujących na jednej oskrzyni. Spójny design dla całej kolekcji mebli zróżnicowanych pod względem funkcji czy wzornictwa - temu wyzwaniu sprosta jedynie szuflada ArciTech. Szeroki wybór asortymentu w ramach platformy produktowej pozwala na tworzenie szuflad dostosowanych do każdego typu mebla. 4

5 Przegląd System szuflad ArciTech Przegląd wybranego asortymentu 6-7 Prowadnice Actro Informacje techniczne Wymiary konstrukcyjne Montaż, regulacja, demontaż 52 Systemy pojemników na odpadki InsertFlex Easys do szuflad ArciTech Technik für Möbel 5

6 Przegląd wybranego asortymentu Szuflada, wysokość 94 mm 8-9 Szuflada, wysokość 126 mm Szuflada z wysokim frontem, wysokość 186 mm, wysokość oskrzyni 94 mm Szuflada z wysokim frontem, wysokość 218 mm, wysokość oskrzyni 94 mm Szuflada z wysokim frontem, wysokość 250 mm, wysokość oskrzyni 94 mm Szuflada z wysokim frontem, wysokość 282 mm, wysokość oskrzyni 94 mm Szuflada wewnętrzna 28 Akcesoria dodatkowe 29 Organizacja przestrzeni wewnętrznej do szuflad z niskim frontem 30 Organizacja przestrzeni wewnętrznej do szuflad z wysokim frontem Pełen asortyment szuflad ArciTech znajdziecie Państwo w katalogu "Systemy okuć meblowych" tom

7 Rysunek schematyczny ] E C ] D 2 { A [ 6B Komponenty Szuflada, wysokość 94 i 126 mm 1 Oskrzynia, lewa i prawa 2 Zaślepka, 2 szt. 3 Łącznik ścianki tylnej, lewy i prawy 4 Element mocujący front { Prowadnica Actro, lewa i prawa A Front B Dno szuflady (grubość 16 mm) C Drewniana ścianka tylna (grubość 16 mm) Szuflada z wysokim frontem,, wysokość 186 i 218 mm Wysokość oskrzyni 94 mm 1 Oskrzynia, lewa i prawa 2 Zaślepka, 2 szt. 3 Łącznik ścianki tylnej, lewy i prawy 4 Element mocujący front 5 Reling wzdłużny 6 Element mocujący front do relingu wzdłużnego A Front B Dno szuflady (grubość 16 mm) C Drewniana ścianka tylna (grubość 16 mm) Akcesoria dodatkowe: 7 DesignSide ze szkła 8 Adapter DesignSide Akcesoria dodatkowe: 9 TopSide { Prowadnica Actro, lewa i prawa Technik für Möbel Szuflada z wysokim frontem, wysokość 250 i 282 mm Wysokość oskrzyni 94 mm 1 Oskrzynia, lewa i prawa 2 Zaślepka, 2 szt. 3 Łącznik ścianki tylnej, lewy i prawy 4 Element mocujący front 5 Reling wzdłużny 7 Reling wzdłużny, zestawy 6 Element mocujący front do relingu wzdłużnego A Front B Dno szuflady (grubość 16 mm) C Drewniana ścianka tylna (grubość 16 mm) { Prowadnica Actro, lewa i prawa Fronty do szuflad wewnętrznych Wysokość oskrzyni 94, 126, 186, 218 mm 0 Łącznik frontu Front aluminiowy Reling do frontu aluminiowego Profil do frontu Zabierak D Front z indywidualnych materiałów (grubość 6 mm) Akcesoria dodatkowe: Akcesoria dodatkowe: [ Stabilizator frontu ] Łącznik DesignSide Profile dekoracyjne 7

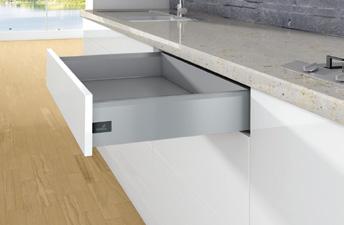

8 Szuflada, wysokość 94 mm Stal lakierowana proszkowo, kolor srebrny, biały, antracytowy, szampański Hett CAD Oskrzynia, opakowania zbiorcze Długość nominalna Art. nr / Kolor / Strona j.op. mm Srebrny Biały Antracytowy Szampański Lewa Prawa Lewa Prawa Lewa Prawa Lewa Prawa szt szt szt szt szt szt szt szt. Oskrzynia, zestawy 1 kpl. oskrzyń, lewa i prawa 2 szt. elementów mocujących front do wbijania 2 szt. zaślepek, tworzywo sztuczne z logo Hettich Materiałów do mocowania Długość nominalna Art. nr / Kolor j.op. mm Srebrny Biały Antracytowy Szampański kpl kpl kpl kpl kpl kpl kpl kpl. Wskazówki Informacje techniczne 40-46, 52 Prowadnica Actro Push to open Silent Komponenty do szuflad wewnętrznych 28 Organizacja do szuflad Akcesoria dodatkowe 29 Systemy pojemników na odpadki Easys do szuflad

9 Szuflada, wysokość 94 mm Stal lakierowana proszkowo, kolor srebrny, biały, antracytowy, szampański Hett CAD Zaślepka Tworzywo sztuczne Zaślepka z indywidualnym nadrukiem dostępna na zamówienie Łącznik ścianki tylnej Do drewnianej ścianki tylnej Wysokość nominalna 94 mm 1 kpl. łączników ścianki tylnej, lewy i prawy Materiałów do mocowania Kolor Art. nr j.op. Bez logo Logo Hettich Antracytowy /300 szt. Wykończenie aluminium /300 szt. Wykończenie chrom /300 szt. Biały /300 szt. Wykończenie stal nierdzewna /300 szt. Szary kwarcytowy /300 szt. Kolor Art. nr / Strona / J.op. Lewy Prawy Lewy / Prawy 30 szt. 30 szt. 1 kpl. Srebrny Biały Antracytowy Szampański Element mocujący front Stal / tworzywo sztuczne Rodzaj montażu Art. nr j.op. Do przykręcania /150 szt. Do wbijania /150 szt. Technik für Möbel 9

10 Szuflada, wysokość 126 mm Stal lakierowana proszkowo, kolor srebrny, biały, antracytowy, szampański Hett CAD Oskrzynia, opakowania zbiorcze Długość nominalna Art. nr / Kolor / Strona j.op. mm Srebrny Biały Antracytowy Szampański Lewa Prawa Lewa Prawa Lewa Prawa Lewa Prawa szt szt szt szt szt szt szt szt. Oskrzynia, zestawy 1 kpl. oskrzyń, lewa i prawa 2 szt. elementów mocujących front do wbijania 2 szt. zaślepek, tworzywo sztuczne z logo Hettich Materiałów do mocowania Długość nominalna Art. nr / Kolor j.op. mm Srebrny Biały Antracytowy Szampański kpl kpl kpl kpl kpl kpl kpl kpl. Wskazówki Informacje techniczne 40-46, 52 Prowadnica Actro Push to open Silent Komponenty do szuflad wewnętrznych 28 Organizacja do szuflad Akcesoria dodatkowe 29 Systemy pojemników na odpadki Easys do szuflad

11 Szuflada, wysokość 126 mm Stal lakierowana proszkowo, kolor srebrny, biały, antracytowy, szampański Hett CAD Zaślepka Tworzywo sztuczne Zaślepka z indywidualnym nadrukiem dostępna na zamówienie Łącznik ścianki tylnej Do drewnianej ścianki tylnej Wysokość nominalna 126 mm 1 kpl. łączników ścianki tylnej, lewy i prawy Materiałów do mocowania Kolor Art. nr j.op. Bez logo Logo Hettich Antracytowy /300 szt. Wykończenie aluminium /300 szt. Wykończenie chrom /300 szt. Biały /300 szt. Wykończenie stal nierdzewna /300 szt. Szary kwarcytowy /300 szt. Kolor Art. nr / Strona / J.op. Lewy Prawy Lewy / Prawy 30 szt. 30 szt. 1 kpl. Srebrny Biały Antracytowy Szampański Element mocujący front Stal / tworzywo sztuczne Rodzaj montażu Art. nr j.op. Do przykręcania /150 szt. Do wbijania /150 szt. Technik für Möbel 11

12 Szuflada z wysokim frontem, wysokość 186 mm, wysokość oskrzyni 94 mm Stal lakierowana proszkowo, kolor srebrny, biały, antracytowy, szampański Hett CAD Oskrzynia, opakowania zbiorcze Długość nominalna Art. nr / Kolor / Strona j.op. mm Srebrny Biały Antracytowy Szampański Lewa Prawa Lewa Prawa Lewa Prawa Lewa Prawa szt szt szt szt szt szt szt szt. Oskrzynia, zestawy 1 kpl. oskrzyń, lewa i prawa 2 szt. elementów mocujących front do wbijania 2 szt. zaślepek, tworzywo sztuczne z logo Hettich Materiałów do mocowania Długość nominalna Art. nr / Kolor j.op. mm Srebrny Biały Antracytowy Szampański kpl kpl kpl kpl kpl kpl kpl kpl. Wskazówki Informacje techniczne 40-46, 52 Prowadnica Actro Push to open Silent Komponenty do szuflad wewnętrznych 28 Organizacja do szuflad Akcesoria dodatkowe 29 Systemy pojemników na odpadki Easys do szuflad

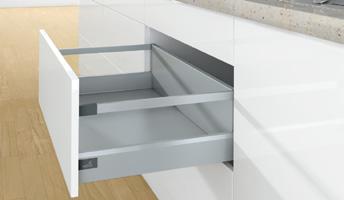

13 Szuflada z wysokim frontem, wysokość 186 mm, wysokość oskrzyni 94 mm Stal lakierowana proszkowo, kolor srebrny, biały, antracytowy, szampański Hett CAD Reling wzdłużny, opakowania zbiorcze Długość nominalna Art. nr / Kolor / Strona j.op. mm Srebrny Biały Antracytowy Szampański Lewa Prawa Lewa Prawa Lewa Prawa Lewa Prawa szt szt szt szt szt szt szt szt. Reling wzdłużny, zestawy 1 kpl. relingów wzdłużnych, lewy i prawy 2 szt. elementów mocujących front do wbijania Długość nominalna Art. nr / Kolor j.op. mm Srebrny Biały Antracytowy Szampański kpl kpl kpl kpl kpl kpl kpl kpl. Zaślepka Tworzywo sztuczne Zaślepka z indywidualnym nadrukiem dostępna na zamówienie Łącznik ścianki tylnej Do drewnianej ścianki tylnej Wysokość nominalna 186 mm 1 kpl. łączników ścianki tylnej, lewy i prawy Materiałów do mocowania Kolor Art. nr j.op. Bez logo Logo Hettich Antracytowy /300 szt. Wykończenie aluminium /300 szt. Wykończenie chrom /300 szt. Biały /300 szt. Wykończenie stal nierdzewna /300 szt. Szary kwarcytowy /300 szt. Kolor Art. nr / Strona / J.op. Lewy Prawy Lewy / Prawy 30 szt. 30 szt. 1 kpl. Srebrny Biały Antracytowy Szampański Technik für Möbel 13

14 Szuflada z wysokim frontem, wysokość 186 mm, wysokość oskrzyni 94 mm Stal lakierowana proszkowo, kolor srebrny, biały, antracytowy, szampański Hett CAD Element mocujący front Stal / tworzywo sztuczne Element mocujący front do relingu wzdłużnego Tworzywo sztuczne, kolor antracytowy Rodzaj montażu Art. nr j.op. Do przykręcania /150 szt. Do wbijania /150 szt. Rodzaj montażu Art. nr j.op. Do przykręcania /300 szt. Do wbijania /300 szt. DesignSide ze szkła Szkło float przezroczyste, z przyklejonymi łącznikami Grubość 8 mm Adaptery DesignSide należy zamawiać oddzielnie Adapter DesignSide Do zastosowania z DesignSide ze szkła lub, w przypadku DesignSide wykonanym z indywidualnych materiałów razem z łącznikami DesignSide 1 kpl. DesignSide z przyklejonymi łącznikami, lewy i prawy Długość nominalna mm Art. nr j.op kpl kpl kpl kpl kpl kpl kpl kpl. 1 kpl. adapterów przednich DesignSide, lewy i prawy 1 kpl. adapterów tylnych DesignSide, lewy i prawy 2 szt. elementów mocujących front do wbijania oraz do przykręcania Kolor Art. nr j.op. Srebrny kpl. Biały kpl. Antracytowy kpl. Szampański kpl. TopSide 1 kpl. TopSide, lewy i prawy 2 szt. elementów mocujących front do wbijania oraz do przykręcania Długość nominalna Art. nr / Kolor j.op. mm Srebrny Biały Antracytowy Szampański kpl kpl kpl kpl kpl. 14

15 Technik für Möbel 15

18 Szuflada z wysokim frontem, wysokość 218 mm, wysokość oskrzyni 94 mm Stal lakierowana proszkowo, kolor srebrny, biały, antracytowy, szampański Hett CAD Element mocujący front Stal / tworzywo sztuczne Element mocujący front do relingu wzdłużnego Tworzywo sztuczne, kolor antracytowy Rodzaj montażu Art. nr j.op. Do przykręcania /150 szt. Do wbijania /150 szt. Rodzaj montażu Art. nr j.op. Do przykręcania /300 szt. Do wbijania /300 szt. DesignSide ze szkła Szkło float przezroczyste, z przyklejonymi łącznikami Grubość 8 mm Adaptery DesignSide należy zamawiać oddzielnie Adapter DesignSide Do zastosowania z DesignSide ze szkła lub, w przypadku DesignSide wykonanym z indywidualnych materiałów razem z łącznikami DesignSide 1 kpl. DesignSide z przyklejonymi łącznikami, lewy i prawy Długość nominalna mm Art. nr j.op kpl kpl kpl kpl kpl kpl kpl kpl. 1 kpl. adapterów przednich DesignSide, lewy i prawy 1 kpl. adapterów tylnych DesignSide, lewy i prawy 2 szt. elementów mocujących front do wbijania oraz do przykręcania Kolor Art. nr j.op. Srebrny kpl. Biały kpl. Antracytowy kpl. Szampański kpl. TopSide 1 kpl. TopSide, lewy i prawy 2 szt. elementów mocujących front do wbijania oraz do przykręcania Długość nominalna Art. nr / Kolor j.op. mm Srebrny Biały Antracytowy Szampański kpl kpl kpl kpl kpl. 18

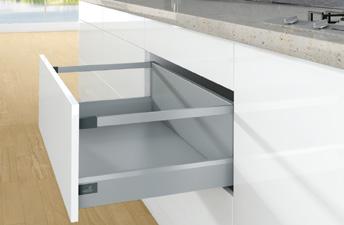

22 Szuflada z wysokim frontem, wysokość 250 mm, wysokość oskrzyni 94 mm Stal lakierowana proszkowo, kolor srebrny, biały, antracytowy, szampański Hett CAD Element mocujący front Stal / tworzywo sztuczne Element mocujący front do relingu wzdłużnego Tworzywo sztuczne, kolor antracytowy Rodzaj montażu Art. nr j.op. Do przykręcania /150 szt. Do wbijania /150 szt. Rodzaj montażu Art. nr j.op. Do przykręcania /300 szt. Do wbijania /300 szt. 22

26 Szuflada z wysokim frontem, wysokość 282 mm, wysokość oskrzyni 94 mm Stal lakierowana proszkowo, kolor srebrny, biały, antracytowy, szampański Hett CAD Element mocujący front Stal / tworzywo sztuczne Element mocujący front do relingu wzdłużnego Tworzywo sztuczne, kolor antracytowy Rodzaj montażu Art. nr j.op. Do przykręcania /150 szt. Do wbijania /150 szt. Rodzaj montażu Art. nr j.op. Do przykręcania /300 szt. Do wbijania /300 szt. 26

28 Fronty do szuflad wewnętrznych Hett CAD Łącznik frontu Do zastosowania przy wysokości nominalnej 94 / 126 z frontem aluminiowym wysokości nominalnej 186 / 218 z frontem aluminiowym i relingiem do frontu froncie wykonanym z indywidualnych materiałów z profilem do frontu przy zastosowaniu indywidualnych materiałów, całkowite obciążenie do 60 kg 1 kpl. łączników frontu, lewy i prawy Wysokość nominalna Art. nr / Kolor j.op. mm Srebrny Biały Antracytowy Szampański /15 kpl /15 kpl /15 kpl /15 kpl. Front aluminiowy Do standardowych i niestandardowych szerokości korpusu Do samodzielnego przycięcia Długość 2000 mm Lakierowany proszkowo Reling do frontu aluminiowego Do standardowych i niestandardowych szerokości korpusu Do samodzielnego przycięcia Długość 2000 mm Stal Kolor Art. nr j.op. Srebrny szt. Biały szt. Antracytowy szt. Szampański szt. Kolor Art. nr j.op. Srebrny szt. Biały szt. Antracytowy szt. Szampański szt. Profil do frontu Do frontu wykonanego z indywidualnych materiałów Do samodzielnego przycięcia, 2 profile na jeden front Długość 1140 mm Maksymalne obciążenie 60 kg Aluminium anodowane, kolor srebrny Art. nr j.op szt. Zabierak Do przykręcania Tworzywo sztuczne 1 szt. zabieraka do przykręcania 1 szt. adaptera do wpinania Materiałów do mocowania Kolor Art. nr j.op. Szary kpl. Antracytowy kpl. Szary kwarcytowy kpl. 28

29 Akcesoria dodatkowe Stabilizator frontu Do ustabilizowania szerokich i / lub wysokich frontów Zalecane stosowanie przy szerokości korpusu powyżej 600 mm i / lub wysokości frontu powyżej 450 mm Tworzywo sztuczne, kolor antracytowy Art. nr j.op /150 szt. Łącznik DesignSide Do zastosowania z DesignSide wykonanym z indywidualnych materiałów Do przyklejenia lub przykręcenia (ø 3 x 10 mm) Adaptery DesignSide należy zamawiać oddzielnie 1 kpl. łączników przednich DesignSide, lewy i prawy 1 kpl. łączników tylnych DesignSide, lewy i prawy Art. nr j.op /15 kpl. Profile dekoracyjne Tworzywo sztuczne Samoprzylepne Do zastosowania w szufladach niskich oraz wysokich z relingiem Możliwość skrócenia Wykończenie powierzchni Art. nr / Długość nominalna mm j.op Imitacja chromu /100 szt. Imitacja aluminium /100 szt. Imitacja stali nierdzewnej /100 szt. Imitacja dębu /100 szt. Imitacja orzecha /100 szt. Technik für Möbel 29

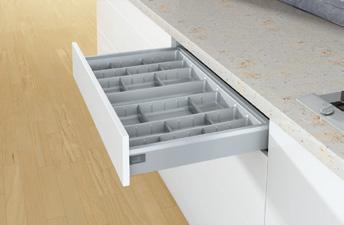

30 Organizacja przestrzeni wewnętrznej do szuflad z niskim frontem OrgaTray 570 Hett CAD OrgaTray 570 Szerokość korpusu Art. nr / Kolor / Długość nominalna mm j.op. mm Srebrny Biały Antracytowy Szampański Podział kpl kpl kpl kpl kpl kpl kpl kpl kpl kpl. NL T B KB NL = Długość nominalna T = Głębokość B = Szerokość KB = Szerokość korpusu Przegródki Do OrgaTray 570 Tworzywo sztuczne Długość nominalna Art. nr / Kolor j.op. mm Biały Antracytowy Szampański /50 szt /50 szt. 30

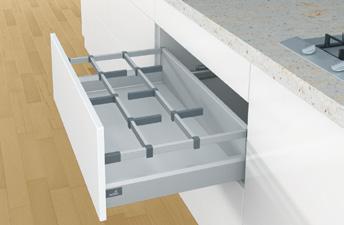

31 Organizacja przestrzeni wewnętrznej do szuflad z wysokim frontem OrgaStore 400 Do szuflady z relingiem Reling poprzeczny oraz elementy dzielące należy zamawiać oddzielnie Zalecane zastosowanie maty antypoślizgowej OrgaStore 400 do korpusów o standardowej szerokości Dostosowana do standardowej szerokości korpusu Elementy dzielące należy zamawiać oddzielnie Wysokość nominalna mm Art. nr / Kolor j.op. OrgaStore 400 do korpusów o niestandardowej szerokości Srebrny Biały Antracytowy Szampański /30 szt /30 szt /30 szt /30 szt /30 szt /30 szt /30 szt. Do zastosowania w korpusach o niestandardowych szerokościach Reling poprzeczny, adapter oraz elementy dzielące należy zamawiać oddzielnie B = LB 60 mm (B = szerokość, LB = szerokość korpusu w świetle) Adapter z tworzywa sztucznego Nazwa artykułu Długość mm Art. nr / Kolor j.op. Srebrny Biały Antracytowy Szampański Reling poprzeczny szt. Adapter /30 szt. Element dzielący OrgaStore 400 Tworzywo sztuczne Art. nr / Kolor j.op. Biały Antracytowy Szampański /15 szt. Technik für Möbel 31

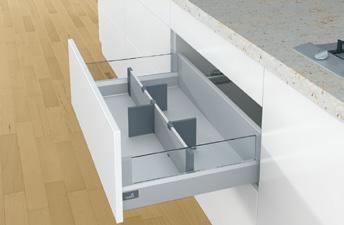

32 Organizacja przestrzeni wewnętrznej do szuflad z wysokim frontem OrgaStore 810 OrgaStore 810 Dostosowana do standardowej szerokości korpusu Możliwość dostosowania do niestandardowych szerokości poprzez docięcie profilu Zastosowanie od długości nominalnej 300 mm Zastosowanie dla wysokości oskrzyni 94 mm i 126 mm Elementy z tworzywa sztucznego 1 szt. profilu aluminiowego z adapterami z tworzywa sztucznego Przegródek z tworzywa sztucznego Szerokość korpusu mm Liczba przegródek Art. nr / Kolor j.op. Srebrny Biały Antracytowy Szampański kpl kpl kpl kpl kpl. Podział KB KB KB = Szerokość korpusu Rysunek wymiarowy LB B B = LB mm B = Szerokość LB = Szerokość korpusu w świetle EB

33 Organizacja przestrzeni wewnętrznej do szuflad z wysokim frontem Stal lakierowana proszkowo, kolor srebrny Element dzielący Wysokość 125 mm Również jako element uzpełniający do zestawu Tworzywo sztuczne Art. nr / Kolor Biały Antracytowy Szampański j.op /15 szt. Adapter Wysokość 125 mm Mocowanie do profilu aluminiowego bez użycia narzędzi Na każdy zestaw wymagane są dwa adaptery Tworzywo sztuczne Art. nr / Kolor Biały Antracytowy Szampański j.op /30 szt. Profil aluminiowy Art. nr / Kolor Wysokość 120 mm Długość 2000 mm Do samodzielnego przycięcia Adaptery należy zamawiać oddzielnie Srebrny Biały Antracytowy Szampański j.op szt. Technik für Möbel 33

34 Prowadnica Actro z Silent System Grubość boku korpusu 18 mm Prowadnica Pełen wysuw Ze zintegrowanym systemem cichego domykania Silent System Stal ocynkowana Obciążenie zgodnie z EN 15338, poziom 3 1 kpl. prowadnic Actro, lewa i prawa Materiałów do mocowania Prowadnica, obciążenie 40 kg Długość nominalna mm Art. nr / Strona / J.op. Lewa Prawa Lewa / Prawa 15 szt. 10 szt. 15 szt. 10 szt. 1 kpl Prowadnica, obciążenie 60 kg Długość nominalna mm Art. nr / Strona / J.op. Lewa Prawa Lewa / Prawa 15 szt. 10 szt. 15 szt. 10 szt. 1 kpl Prowadnica, obciążenie 80 kg Długość nominalna mm Art. nr / Strona / J.op. Lewa Prawa Lewa / Prawa 15 szt. 10 szt. 15 szt. 10 szt. 1 kpl

35 Prowadnica Actro z Silent System Grubość boku korpusu 18 mm Przekrój podłużny Szuflada z niskim / wysokim frontem Przednia krawędź korpusu Długość nominalna ø 6 x 14 ø 4 x Szuflada wewnętrzna z niskim / wysokim frontem Przednia krawędź korpusu ,5 b1 2 Minimalna głębokość korpusu 9 Wymiary montażowe z Silent System Długość nominalna mm Rozstaw otworów b1 mm Szuflada z niskim / wysokim frontem Minimalna głębokość korpusu mm Wew. szuflada z niskim / wysokim frontem Minimalna głębokość korpusu mm Technik für Möbel 35

36 Prowadnica Actro z Silent System do Push to open Silent Grubość boku korpusu 18 mm Prowadnica Pełen wysuw Ze zintegrowanym systemem cichego domykania Silent System Stal ocynkowana Obciążenie zgodnie z EN 15338, poziom 3 1 kpl. prowadnic Actro, lewa i prawa Materiałów do mocowania Prowadnica, obciążenie 10 kg Długość nominalna mm Art. nr j.op kpl kpl kpl. Prowadnica, obciążenie 40 kg Długość nominalna mm Art. nr / Strona / J.op. Lewa Prawa Lewa / Prawa 15 szt. 15 szt. 1 kpl Prowadnica, obciążenie 60 kg Długość nominalna mm Art. nr / Strona / J.op. Lewa Prawa Lewa / Prawa 15 szt. 15 szt. 1 kpl Prowadnica, obciążenie 80 kg Długość nominalna mm Art. nr j.op kpl kpl kpl. 36

37 Prowadnica Actro z Silent System do Push to open Silent Grubość boku korpusu 18 mm Przekrój podłużny Szuflada z niskim / wysokim frontem Przednia krawędź korpusu Długość nominalna ø 6 x 14 ø 4 x Szuflada wewnętrzna z niskim / wysokim frontem Przednia krawędź korpusu ,5 b1 2 Minimalna głębokość korpusu 9 Wymiary montażowe z Silent System Długość nominalna mm Rozstaw otworów b1 mm Szuflada z niskim / wysokim frontem Minimalna głębokość korpusu mm Wymiary montażowe z Push to open Silent Długość nominalna mm Rozstaw otworów b1 mm Szuflada z niskim / wysokim frontem Minimalna głębokość korpusu mm Wew. szuflada z niskim / wysokim frontem Minimalna głębokość korpusu mm Wew. szuflada z niskim / wysokim frontem Minimalna głębokość korpusu mm Technik für Möbel 37

38 Prowadnica Actro z Silent System do Push to open Silent Push to open Silent System otwierania Push to open Silent do szuflad ArciTech 1 kpl. jednostek Push to open Silent, lewa i prawa 1 kpl. aktywatorów, lewy i prawy 2 szt. adapterów do montażu opcjonalnej synchronizacji Obciążenie kg Actro kg Długość nominalna mm Art. nr j.op. < kpl kpl kpl / kpl. Zalecenia dla szuflady (wysokość frontu do ok. 150 mm)* Długość nominalna mm Szerokość nominalna mm Zalecenia dla szuflady z wysokim frontem (wysokość frontu do ok. 300 mm, obciążenie małe do średniego)* Długość nominalna mm Szerokość nominalna mm Zalecenia dla ciężkiej szuflady z wysokim frontem (wysokość frontu do ok. 300 mm, duże obciążenie, np. stosy talerzy)* Długość nominalna mm Szerokość nominalna mm Zakresy obciążeń Push to open Silent: < 10 kg 8-20 kg kg kg * Zalecenia związanie z zastosowaniem (front wykonany z płyty wiórowej o grubości 18 mm, zawartość szuflad typowa dla gospodarstwa domowego), dokładne zalecenia odnośnie wielkości frontów i materiałów znajdują się w naszym konfiguratorze online. 38

39 Prowadnica Actro z Silent System do Push to open Silent Push to open Silent Opcjonalna synchronizacja Zalecane stosowanie przy szerokości korpusu powyżej 600 mm Drążek synchronizacyjny do samodzielnego przycięcia Długość 2000 mm Aluminium anodowane Łącznik do ograniczenia ilości odpadów Tworzywo sztuczne, kolor szary Artykuł Art. nr j.op. 1 Drążek synchronizacyjny /100 szt. 2 Łącznik /20 szt. Montaż 18 KD A EB 13 LB A = 60,5 KD (mm) EB (mm) click L L = L = LB LB x EB Technik für Möbel 39

40 Informacje techniczne Szuflada, wysokość 94 mm Drewniana ścianka tylna 2 Schemat nawierceń frontu 21 LT NL C 19,5 52,5 9,5 36, ,5 80 B LB A D 2* * 8 Push to open Silent Wymiary do przycięcia Głębokość korpusu w świetle Długość nominalna Szerokość korpusu w świetle LT NL LB Długość dna szuflady A = NL - 24 Szerokość dna szuflady B = LB - 78 Szerokość ścianki tylnej C = LB - 90 Wysokość ścianki tylnej D = 84 Szuflada wewnętrzna, wysokość 94 mm Drewniana ścianka tylna 2* LT NL C 19,5 9,5 36, G G H B LB A D * Przy zastosowaniu zabieraka do frontu wewnętrznego 13 2 Wymiary do przycięcia Głębokość korpusu w świetle Długość nominalna Szerokość korpusu w świetle LT NL LB Długość dna szuflady A = NL - 24 Szerokość dna szuflady B = LB - 78 Szerokość ścianki tylnej C = LB - 90 Wysokość ścianki tylnej D = 84 Szerokość frontu / profilu do frontu G = LB - 88 Wysokość frontu materiał indywidualny H =

41 Informacje techniczne Szuflada, wysokość 126 mm Drewniana ścianka tylna 2 Schemat nawierceń frontu 21 LT NL C 9,5 D 19,5 52,5 36, * * 8 Push to open Silent ,5 80 B LB Wymiary do przycięcia Głębokość korpusu w świetle Długość nominalna Szerokość korpusu w świetle A LT NL LB Długość dna szuflady A = NL - 24 Szerokość dna szuflady B = LB - 78 Szerokość ścianki tylnej C = LB - 90 Wysokość ścianki tylnej D = 116 Szuflada wewnętrzna, wysokość 126 mm Drewniana ścianka tylna 2 LT NL C 9,5 D 19, , G G Wymiary do przycięcia Głębokość korpusu w świetle Długość nominalna Szerokość korpusu w świetle H LT NL LB Długość dna szuflady A = NL - 24 Szerokość dna szuflady B = LB - 78 Szerokość ścianki tylnej C = LB - 90 Wysokość ścianki tylnej D = 116 Szerokość frontu / profilu do frontu G = LB - 88 Wysokość frontu materiał indywidualny H =105 B LB A Technik für Möbel 41

42 Informacje techniczne Szuflada z relingiem, wysokość 186 mm, wysokość oskrzyni 94 mm Drewniana ścianka tylna 2 Schemat nawierceń frontu 21 LT NL C 96 D 186 9,5 83,5 176 B LB A 19,5 52,5 36,5 94 2* * 8 Push to open Silent ,5 80 Wymiary do przycięcia Głębokość korpusu w świetle Długość nominalna Szerokość korpusu w świetle LT NL LB Długość dna szuflady A = NL - 24 Szerokość dna szuflady B = LB - 78 Szerokość ścianki tylnej C = LB - 90 Wysokość ścianki tylnej D = 176 Szuflada z DesignSide / TopSide, wysokość 186 mm, wysokość oskrzyni 94 mm Drewniana ścianka tylna 2 Schemat nawierceń frontu 21 F E LT NL C 186 9,5 83, B LB A D 19,5 52,5 36, ,5 80 Wymiary do przycięcia Głębokość korpusu w świetle Długość nominalna Szerokość korpusu w świetle LT NL LB 2* * 8 Push to open Silent Długość dna szuflady A = NL - 24 Szerokość dna szuflady B = LB - 78 Szerokość ścianki tylnej C = LB - 90 Wysokość ścianki tylnej D = 176 Długość TopSide / DesignSide E = NL - 46 Wysokość TopSide / DesignSide F =

43 Informacje techniczne Szuflada wewnętrzna z relingiem, wysokość 186 mm, wysokość oskrzyni 94 mm Drewniana ścianka tylna 2 LT NL C I D 186 9,5 83, G G H B LB A 19,5 36, Wymiary do przycięcia Głębokość korpusu w świetle Długość nominalna Szerokość korpusu w świetle LT NL LB Długość dna szuflady A = NL - 24 Szerokość dna szuflady B = LB - 78 Szerokość ścianki tylnej C = LB - 90 Wysokość ścianki tylnej D = 176 Szerokość frontu / profilu do frontu G = LB - 88 Wysokość frontu - materiał indywidualny H = 157 Szerokość relingu do frontu I = LB 92 Szuflada wewnętrzna z DesignSide / TopSide, wysokość 186 mm, wysokość oskrzyni 94 mm Drewniana ścianka tylna E 2 I F LT NL C 186 9,5 83, G G H B LB A D 19,5 36, Wymiary do przycięcia Głębokość korpusu w świetle Długość nominalna Szerokość korpusu w świetle LT NL LB Długość dna szuflady A = NL - 24 Szerokość dna szuflady B = LB - 78 Szerokość ścianki tylnej C = LB - 90 Wysokość ścianki tylnej D = 176 Długość TopSide / DesignSide E = NL - 46 Wysokość TopSide / DesignSide F = 89 Szerokość frontu / profilu do frontu G = LB - 88 Wysokość frontu - materiał indywidualny H = 157 Szerokość relingu do frontu I = LB 92 Technik für Möbel 43

44 Informacje techniczne Szuflada z relingiem, wysokość 218 mm, wysokość oskrzyni 94 mm Drewniana ścianka tylna 2 Schemat nawierceń frontu 21 LT NL C D B LB A ,5 52,5 9,5 51,5 36,5 94 2* * 8 Push to open Silent ,5 80 Wymiary do przycięcia Głębokość korpusu w świetle Długość nominalna Szerokość korpusu w świetle LT NL LB Długość dna szuflady A = NL - 24 Szerokość dna szuflady B = LB - 78 Szerokość ścianki tylnej C = LB - 90 Wysokość ścianki tylnej D = 208 Szuflada z DesignSide / TopSide, wysokość 218 mm, wysokość oskrzyni 94 mm Drewniana ścianka tylna 2 Schemat nawierceń frontu 21 F E LT NL C 64 D ,5 52,5 9,5 51,5 36,5 94 2* * 8 Push to open Silent ,5 80 B LB Wymiary do przycięcia Głębokość korpusu w świetle Długość nominalna Szerokość korpusu w świetle LT NL LB Długość dna szuflady A = NL - 24 Szerokość dna szuflady B = LB - 78 Szerokość ścianki tylnej C = LB - 90 Wysokość ścianki tylnej D = 208 Długość TopSide / DesignSide E = NL - 46 Wysokość TopSide / DesignSide F = 121 A 44

45 Informacje techniczne Szuflada wewnętrzna z relingiem, wysokość 218 mm, wysokość oskrzyni 94 mm Drewniana ścianka tylna 2 LT NL C I D , , ,5 36, G Wymiary do przycięcia Głębokość korpusu w świetle Długość nominalna Szerokość korpusu w świetle G H B LB LT NL LB Długość dna szuflady A = NL - 24 Szerokość dna szuflady B = LB - 78 Szerokość ścianki tylnej C = LB - 90 Wysokość ścianki tylnej D = 208 Szerokość frontu / profilu do frontu G = LB - 88 Wysokość frontu - materiał indywidualny H = 157 Szerokość relingu do frontu I = LB 92 A Szuflada wewnętrzna z DesignSide / TopSide, wysokość 218 mm, wysokość oskrzyni 94 mm Drewniana ścianka tylna E 2 F LT NL I C , , , , G Wymiary do przycięcia Głębokość korpusu w świetle Długość nominalna Szerokość korpusu w świetle G H B LB LT NL LB Długość dna szuflady A = NL - 24 Szerokość dna szuflady B = LB - 78 Szerokość ścianki tylnej C = LB - 90 Wysokość ścianki tylnej D = 208 Długość TopSide / DesignSide E = NL - 46 Wysokość TopSide / DesignSide F = 121 Szerokość frontu / profilu do frontu G = LB 88 Wysokość frontu - materiał indywidualny H = 157 Szerokość relingu do frontu I = LB - 92 A D Technik für Möbel 45

46 Informacje techniczne Szuflada z relingiem, wysokość 250 mm, wysokość oskrzyni 94 mm Drewniana ścianka tylna Schemat nawierceń frontu 21 2 LT NL C 96 D ,5 52,5 9,5 51,5 36,5 94 2* * 8 Push to open Silent ,5 80 B LB Wymiary do przycięcia Głębokość korpusu w świetle Długość nominalna Szerokość korpusu w świetle LT NL LB Długość dna szuflady A = NL - 24 Szerokość dna szuflady B = LB - 78 Szerokość ścianki tylnej C = LB - 90 Wysokość ścianki tylnej D = 240 A Szuflada z relingiem, wysokość 282 mm, wysokość oskrzyni 94 mm Drewniana ścianka tylna 2 Schemat nawierceń frontu 21 LT NL C 64 D B LB A 19,5 52,5 9,5 51,5 36,5 94 2* * 8 Push to open Silent ,5 80 Wymiary do przycięcia Głębokość korpusu w świetle Długość nominalna Szerokość korpusu w świetle LT NL LB Długość dna szuflady A = NL - 24 Szerokość dna szuflady B = LB - 78 Szerokość ścianki tylnej C = LB - 90 Wysokość ścianki tylnej D =

48 Systemy pojemników na odpadki za frontem szuflady InsertFlex Do zastosowania w szufladach z wysokim frontem - ArciTech, wysokość 186 mm lub 218 mm, długość nominalna (NL) 500 mm lub też InnoTech Atira, wysokość 144 mm lub 176 mm, długość nominalna (NL) 470 mm Wysokość zabudowy 345 mm od górnej krawędzi dna szuflady Wkład do zabudowy nakładany jest na reling i mocowany do frontu i dna szuflady Pokrywa z częściowym wysuwem tworzy dodatkową półkę Wkład do zabudowy, wysuwana pokrywa, pojemniki oraz pokrywki: tworzywo sztuczne, kolor szary InsertFlex 450 Do szerokości korpusu 450 mm szt. wkładu do zabudowy 1 szt. wysuwanej pokrywy wraz z prowadnicami 1 szt. pojemnika s 2 szt. pojemników k, w tym jeden z pokrywką Materiałów do mocowania NL 470 / 500 Art. nr j.op kpl. InsertFlex Do szerokości korpusu 500 mm 1 szt. wkładu do zabudowy z przegrodą z prawej strony 1 szt. wysuwanej pokrywy wraz z prowadnicami 1 szt. pojemnika s 2 szt. pojemników k, w tym jeden z pokrywką Materiałów do mocowania i 2 szt. poprzeczek NL 470 / 500 Art. nr j.op kpl. InsertFlex Do szerokości korpusu 600 mm 1 szt. wkładu do zabudowy z przegrodami z prawej i lewej strony 1 szt. wysuwanej pokrywy wraz z prowadnicami 1 szt. pojemnika s 2 szt. pojemników k, w tym jeden z pokrywką Materiałów do mocowania i 4 szt. poprzeczek NL 470 / 500 Art. nr j.op kpl. 48

49 Systemy pojemników na odpadki za frontem szuflady InsertFlex InsertFlex 900 Do szerokości korpusu 900 mm NL 470 / szt. wkładu do zabudowy z 1 przegrodą z tyłu 1 szt. wysuwanej pokrywy wraz z prowadnicami 2 szt. pojemników s 2 szt. pojemników k, w tym jeden z pokrywką 1 szt. zestawu do zamiatania, tworzywo sztuczne kolor czerwony Materiałów do mocowania i 3 szt. poprzeczek Art. nr j.op kpl. Montaż x 4 x ø 3,5 x x ø 4 x x ø 4 x 13 Technik für Möbel 49

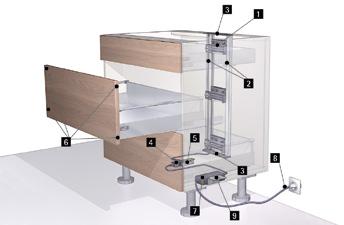

50 m in. m ax System elektromechanicznego otwierania Easys Do szuflad ArciTech, InnoTech, InnoTech Atira oraz szuflad drewnianych z prowadnicami Quadro Pojedyncze zastosowanie Hett CAD Przykład zastosowania Idealny do szuflad z pojemnikami na odpadki Możliwość montażu w gotowych meblach Prosty montaż dzięki niewielkiej ilości elementów systemu: podłączenie bezpośrednio do zasilacza sieciowego (maksymalnie jedna jednostka napędowa na jeden zasilacz) Bez konieczności ustawiania Brak możliwości synchronizacji 1 szt. jednostki napędowej 1 szt. uchwytu montażowego 1 szt. zasilacza sieciowego 1 szt. przewodu zasilającego z wtyczką europejską (typ C) 1 szt. uchwytu do zasilacza sieciowego 4 szt. odbojników wpuszczanych we front 1 szt. szablonu do frontu szuflady 1 szt. ogranicznika głębokości wiercenia 1 szt. szablonu do wyznaczania otworów Materiałów do mocowania 1 szt. kątownika ścianki tylnej 11 mm (tylko do ArciTech ze stalową ścianką tylną) Artykuł Art. nr j.op. Zestaw z wtyczką europejską (typ C) kpl. Wymiary konstrukcyjne Y X = = X 7 7 Y Minimalna wymagana przestrzeń X mm Y mm ArciTech z drewnianą ścianka tylną Długość nominalna - 13 Długość nominalna + InnoTech Atira z drewnianą ścianka tylną Długość nominalna + 5 Długość nominalna + 50 Szuflada drewniana z prowadnicą Quadro Długość szuflady - 4 Długość szuflady

51 System elektromechanicznego otwierania Easys Do szuflad ArciTech, InnoTech, InnoTech Atira oraz szuflad drewnianych z prowadnicami Quadro Korpus standardowy Hett CAD Przykład zastosowania Artykuł Art. nr j.op. 1 Jednostka napędowa szt. 2 Zestaw profili mont. 750 mm kpl. 2 Zestaw profili mont mm kpl. 3 Zestaw do montażu profili kpl. 4 Rozgałęźnik szt. 5 Uchwyt do rozgałęźnika szt. 6 Odbojnik montowany we froncie szt. 7 Zasilacz sieciowy szt. 8 Przewód zasil., wtyczka typ C szt. 9 Uchwyt do zasilacza sieciowego szt. Akcesoria dodatkowe Art. nr j.op. Odbojnik montowany do boku korpusu szt. Przedłużacz przewodu podłączeniowego szt. Przedłużacz rozgałęźnika szt. Zestaw opasek zaciskowych kpl. Wymiary konstrukcyjne 2. Y 1. m in ax H - 14 m in ax H X = m in ax X 7 3. = Y Minimalna wymagana przestrzeń X mm Y mm ArciTech z drewnianą ścianka tylną Długość nominalna - 13 Długość nominalna + 27 InnoTech Atira z drewnianą ścianka tylną Długość nominalna + 5 Długość nominalna + 45 Szuflada drewniana z prowadnicą Quadro Długość szuflady - 4 Długość szuflady + 37 Technik für Möbel 51

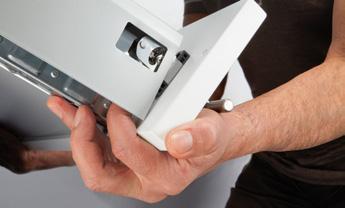

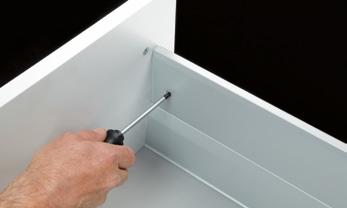

52 Informacje techniczne Regulacja boczna +/- 1,5 mm T Regulacja wysokości + / - 2 mm sygnalizowana dźwiękiem Regulacja nachylenia przy zastosowaniu relingu Regulacja nachylenia przy zastosowaniu DesignSide Montaż frontu... i jego demontaż bez użycia narzędzi 52

53 Wykaz numerów artykułów 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona Technik für Möbel 53

54 Wykaz numerów artykułów 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona

55 Wykaz numerów artykułów 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona Technik für Möbel 55

56 Wykaz numerów artykułów 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona

57 Wykaz numerów artykułów 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 Art nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona 51 9 Art. 078 nr139 Strona Technik für Möbel 57

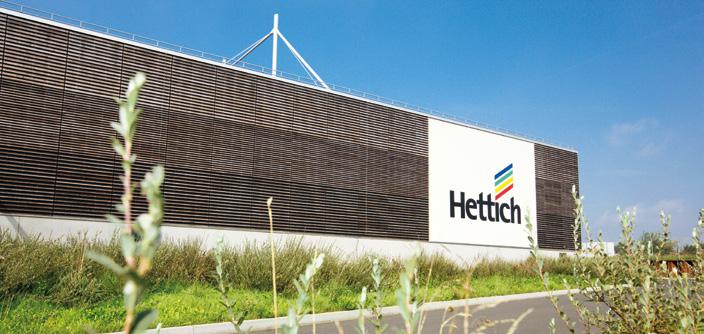

58 Dbamy o środowisko naturalne, co potwierdza EMAS, najbardziej restrykcyjny na świecie system zarządzania środowiskiem. Nasze standardy korporacyjne uwzględniają odpowiedzialność za ochronę środowiska naturalnego. Przepisy ustawowe uznajemy za wymagania minimalne. Oprócz spełnienia wymogów określonych prawem niezbędne jest codzienne podejmowanie przez pracowników starań zmierzających w kierunku oszczędności energii i zasobów w osobistym miejscu pracy, co ma na celu sprostanie globalnym wyzwaniom ekologii w najbliższej przyszłości. Z tego też powodu korzystanie z energii i zasobów odgrywa kluczową rolę w utrzymaniu przewagi konkurencyjnej. W 1992 roku utworzono ogólnoeuropejski wydział ds. ochrony środowiska, którego zasady zrównoważonego rozwoju dotyczące ochrony środowiska oraz bezpieczeństwa i higieny pracy, wyznaczają konsekwentnie od 1993 roku ramy działania dla naszej grupy przedsiębiorstw. W 1996 r. wprowadziliśmy systemy zarządzania środowiskiem zgodnie z europejskim rozporządzenie EMAS (system zarządzania i audytu ekologicznego), w tym także ISO , które ma kluczowe znaczenie w tym kontekście. Wprowadziliśmy w ten sposób wspólne podejście do identyfikacji i wykorzystania potencjału w zakresie efektywnego wykorzystania energii i zasobów, a także zapewnienia działań zgodnych z prawem. Rezultaty są imponujące. Projekty przyjazne środowisku Innowacyjne projekty wyrażają nasze podejście do zarządzania środowiskiem. Na przykład zapotrzebowanie na energię pierwotną w naszych nowych zakładach produkcyjnych jest do 75% niższe od wymagań wymaganych w przepisach budowlanych. Konsekwentne wykorzystujemy materiały drewnopochodne w naszych budynkach komercyjnych, co stawia nas na czele stosowania trwałych i odnawialnych materiałów budowlanych, ponieważ drewno już w trakcie wzrostu pochłania z atmosfery ogromne ilości szkodliwego CO 2. Od 2015 roku testujemy trzy nowe pojazdy, z których każdy wykorzystuje różne systemy napędowe, w celu przetesto- 58

59 wania praktycznej przydatności napędów elektrycznych w różnych sytuacjach. W naszym indyjskim zakładzie produkcyjnym metale ciężkie są absorbowane ze ścieków przy użyciu innowacyjnej metody wykorzystującej algi. W naszej fabryce w Chinach ogrzewanie obiektów mieszkalnych dla personelu czy ciepłej wody w stołówce są efektem zasilania energią słoneczną. Liczne nagrody odzwierciedlają nasze zaangażowanie w ochronę środowiska. W 2009 roku Komisja Europejska w ramach Green Building Award uhonorowała nasz zeroenergetyczny budynek Hettich Forum. W 2016 roku zdobyliśmy nagrodę zrównoważonego rozwoju przyznaną przez fundację East Westphalian Business Environment za projekt edukacji ekologicznej prowadzony od 20 lat. Przykłady sukcesów Pomiędzy 1997 a 2015 rokiem zdołaliśmy obniżyć emisję zanieczyszczeń do środowiska w naszych fabrykach prowadnic oraz systemów szuflad w miejscowości Kirchlengern-Bünde: Właściwe zużycie wody 45 % Właściwe zużycie prądu 10 % Właściwe zużycie ciepła 73 % Właściwa emisja CO 2 30 % Technik für Möbel 59
