System podnośników AVENTOS HK front uchylny

Transkrypt

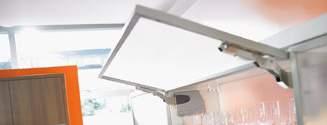

1 AVENTOS HK front uchylny Fascynująca płynność ruchu AVENTOS HK unosi pojedynczy front. Przeznaczony jest szczególnie do niskich szafek górnych, wysokiej szafy oraz szafki ponad lodówką. Podczas opracowywania AVENTOS HK uwzględniono także korpusy z górną listwą ozdobną. zamyka się delikatnie i cicho, dzięki BLUMOTION otwiera się bez trudu zatrzymuje się w każdej pozycji otwarcia oferuje łatwy dostęp do wnętrza szafki odpowiedni dla szafek z górną listwą ozdobną mały program, duże spektrum zastosowania prosty montaż i regulacja stabilny, także w przypadku szerokich frontów długi okres użytkowania żadnych wystających elementów w opcji: SERVO-DRIVE do AVENTOS w opcji: do AVENTOS Otwieranie i zamykanie łatwe i wygodne Dzięki AVENTOS HK już małym nakładem siły można płynnie otwierać i zamykać front. Bezstopniowa funkcja stop zapewnia zatrzymanie frontu na dowolnej wysokości Zintegrowany BLUMOTION zamyka delikatnie i cicho nawet ciężkie fronty Inne korzyści, które przekonają Państwa klientów Długi okres użytkowania Głównym elementem siłownika jest solidny zestaw sprężyn. Zapewnia on okuciu trwałość i długi okres użytkowania Brak wystających elementów Dostawa z opuszczonym podnośnikiem to zaleta przy produkcji mebli i montażu kuchni Listwy ozdobne Przy rozwoju AVENTOS HK zostały uwzględnione także korpusy z listwą ozdobną. Dzięki temu pojawiły się dodatkowe możliwości w projektowaniu mebli kuchennych 64

2 AVENTOS HK front uchylny Przegląd Rozwiązanie Wersja standard SERVO-DRIVE Fronty drewniane, szerokie i wąskie ramki aluminiowe Strona Fronty drewniane, szerokie i wąskie ramki aluminiowe DQDBRY wersja krótka z magnesem DQDCHA A wersja długa z magnesem Akcesoria Ogranicznik kąta otwarcia 67 Adapter 73 Wkręty 88 Wiertło samocentrujące 88 Amortyzator 88 Rys. Wkrętak 89 Bit krzyżakowy Rys. Dyrektywa o maszynach Mebel z SERVO-DRIVE do AVENTOS nie podlega ustaleniom Dyrektywy 2006/42/EG dotyczącej maszyn, o ile mebel ten jest przeznaczony do użytku domowego. Dyrektywa jest stosowana w odniesieniu do mebli znajdujących się w przestrzeniach biurowych oraz wnętrzach publicznych i obowiązuje przy wprowadzaniu produktu do obrotu na terenie Europejskiego Obszaru Gospodarczego (EOG) + Szwajcaria + Turcja. Normy względnie dyrektywy innych krajów są objęte certyfikacją TÜV. Szczegółowe informacje o dyrektywie maszynowej Piktogramy Artykuł na zapytanie Informacje ogólne Akcesoria AVENTOS HK front uchylny Wąska ramka aluminiowa SERVO-DRIVE do AVENTOS do AVENTOS HK front uchylny Front drewniany Szeroka ramka aluminiowa 65

3 AVENTOS HK front uchylny Wersja standard SERVO-DRIVE Fronty drewniane, szerokie i wąskie ramki aluminiowe idealne rozwiązanie do niskich szafek górnych, zastosowanie ponad szafą na zapasy i lodówką wysokość korpusu KH mm szerokość korpusu KB do 1800 mm zamyka się delikatnie i cicho, dzięki BLUMOTION mały nakład siły podczas otwierania komfortowy, płynny ruchu dzięki bezstopniowej funkcji stop montaż bez użycia narzędzi regulacja frontu w trzech wymiarach prosta, bezstopniowa regulacja siłownika rozwiązanie bez zawiasów DQDBRY Współczynnik mocy LF Wysokość korpusu KH (mm) x waga frontu łącznie z podwójną wagą uchwytu (kg) W przypadku spornych, granicznych danych zalecamy silniejszy siłownik! Wersja standard SERVO-DRIVE 1 Zestaw siłowników Współczynnik mocy LF Kąt otwarcia K K K ¹ 20K x Symetryczny siłownik 6 x Wkręt do płyty wiórowej Ø 4 x 35 mm Wskazówka Max. ciężar frontu przy 2 siłownikach to 18 kg! Współczynnik mocy LF mogą być podwyższone o 50 % przy zastosowaniu trzeciego siłownika. Przy szerszych korpusach zalecamy trzeci siłownik. Powodem tego jest wyginanie się frontu w pozycji otwartej ¹ Ogranicznik kąta otwarcia zamontowany fabrycznie 3 Zestaw zaślepek Tworzywo HGR SW TGR 20K8000 3a 1 x Zaślepka lewa, duża 3b 1 x Zaślepka prawa, duża 3c 2 x Zaślepka mała 3 Zestaw zaślepek do SERVO-DRIVE Tworzywo HGR SW TGR 21K8000 3a 1 x Zaślepka lewa, duża SERVO-DRIVE 3b 1 x Zaślepka prawa, duża 3c 2 x Zaślepka mała 3d 2 x Włącznik SERVO-DRIVE 3e 4 x Dystans Blum, Ø 5 mm 4 Zestaw mocowań frontu Rozwiązanie Fronty drewniane i z szeroką ramką aluminiową ¹ 20S4200 Wąskie ramki aluminiowe 20S4200A ¹ Do frontów drewnianych stosować 4 wkręty do płyty wiórowej (609.1x00) na stronę ¹ Do szerokich ramek aluminiowych stosować 4 blachowkręty ( ) na stronę 7 Zasilacz Blum 24 W Pakiet językowy Pakiet językowy A Z10NE030A E Z10NE030E B Z10NE030B F Z10NE030F C Z10NE030C G Z10NE030G D Z10NE030D H Z10NE030H Łącznie z instrukcją montażu Bez przewodu sieciowego Pakiet językowy A DE, EN, FR, IT, NL E CS, HU, PL, SK B DA, EN, FI, NO, SV F BG, ET, LT, LV, RO, RU C EL, EN, HR, SL, SR, TR G EN, ES, FR D EN, ES, FR, IT, PT H EN, ZH Oznaczenia języka zgodnie z ISO Uchwyt zasilacza Tworzywo WGR Z10NG120 Do zasilacza Blum 24 W 9 Przewód sieciowy Rynek Rynek Europa Z10M200E CH Z10M200C US, CA Z10M200U JP Z10M200J BR Z10M200S.01 UK Z10M200B DK Z10M200D IL Z10M200I AU Z10M200K CN Z10M200N AR Z10M200A IN Z10M200H CL Z10M200L TW Z10M200T ZA Z10M200Z Europa ¹ Z10M200E.OS ¹ Bez wtyczki 4 Mocowanie frontu Rozwiązanie Cienkie fronty 20S42T1 EXPANDO T do cienkich frontów zob. strony ze wskazówkami 6 Zestaw SERVO-DRIVE Tworzywo R KA000 6a 1 x Jednostka napędu 6b 1 x Przewód zasilający, 1500 mm 6c 1 x Złącze pinowe 6d 2 x Końcówka ochronna przewodu Od 3 siłowników zalecamy zastosowanie 2 zsynchronizowanych jednostek napędu 66

4 AVENTOS HK front uchylny Wersja standard SERVO-DRIVE Fronty drewniane, szerokie i wąskie ramki aluminiowe Alternatywa dla 7, 8, 9 Zasilacz Blum z wtyczką 12 W Przeznaczony tylko do jednej jednostki napędu Pakiet Zasilacz językowy Zasilacz Pakiet językowy E A Z10NA30EAF E F Z10NA30EFF E B Z10NA30EBF B A Z10NA30BAF E C Z10NA30ECF K D Z10NA30KDF E D Z10NA30EDF U G Z10NA30UGF E E Z10NA30EEF Zasilacz ¹ E B K U 1 x Zasilacz Blum z wtyczką 12 W Łącznie z przewodem, 1120 mm (możliwość przedłużenia do max mm) Inne kombinacje na zapytanie ¹ Szczegółowa lista rynków znajduje się w rozdziale Informacje DQDBRY Akcesoria Ogranicznik kąta otwarcia Kąt otwarcia 100 TGR 20K R K7011 Kabel zasilający i końcówka ochronna przewodu Długość (m) 8 S Z10K800AE 6b 1 x Kabel zasilający 6d 5 x Końcówka ochronna przewodu Stosowany jako przewód zasilający Do przycięcia Złącze pinowe i końcówka ochronna przewodu Tworzywo S Z10V100E.01 6c 1 x Złącze pinowe 6d 2 x Końcówka ochronna przewodu Montaż bez użycia narzędzi Uchwyt przewodu Tworzywo W Z10K0009 Np. do mocowania kabla zasilającego HGR SW TGR R7037 Jasnoszary Jedwabiście biały Ciemnoszary RAL 7037 ciemnoszary WGR S W Jasnoszary Czarny Biały Strony ze wskazówkami Przegląd AVENTOS HK 65 System mocowania do cienkich frontów EXPANDO T 588 Zalecenie montażowe i wyłączenie odpowiedzialności EXPANDO T 589 Akcesoria ogólne dystans Blum 69 włącznik SERVO-DRIVE 69 SERVO-DRIVE uno lista rynków 706 Przegląd pomoce montażowe 595 Wartości przybliżone dla wagi frontu 692 Inne informacje techniczne

5 AVENTOS HK front uchylny Wersja standard SERVO-DRIVE Fronty drewniane, szerokie i wąskie ramki aluminiowe Pozycja wiercenia Wymiary zabudowy DQDBRY 3 x wkręt do płyty Ø 4 x 35 mm Nawiercenie pod przewód zasilający SERVO-DRIVE tylko po lewej stronie SOB Grubość wieńca górnego * Głębokość wiercenia 5 mm ** Otwór alternatywny LH Wysokość wewnętrzna korpusu * Min. 261 mm z widoczną zawieszką do szafek Obróbka frontu fronty drewniane i szerokie ramki aluminiowe Obróbka frontu wąskie ramki aluminiowe wąskie ramki aluminiowe Do frontów drewnianych stosować 4 wkręty do płyty wiórowej (609.1x00) Do szerokich ramek aluminiowych stosować 4 blachowkręty ( ) SOB Grubość wieńca górnego F Szczelina SFA Nałożenie frontu boczne SOB F SFA Grubość wieńca górnego Szczelina Nałożenie frontu boczne Przy szerokości ramy 19 mm możliwe jest nałożenie frontu boczne SFA od mm * Przy zmianie grubości materiału dopasować wymiary obróbki Wymiary zabudowy listwy ozdobne Minimalna szczelina Ogranicznik kąta otwarcia Wymiary zabudowy (mm) Bez Y = FH x D 100 Y = FH x D 75 A = FH x D FH Wysokość frontu D (mm) X (mm) MF Minimalna szczelina 2 mm 68

6 AVENTOS HK front uchylny Wersja standard SERVO-DRIVE Fronty drewniane, szerokie i wąskie ramki aluminiowe Dystans Blum (tylko do stosowania z SERVO-DRIVE) DQDBRY 8* Umieścić dystans Blum (nie naklejać) Nie umieszczać dystansów na górnej krawędzi frontu Zalecenie do ramek aluminiowych: Należy przewidzieć otwór na dystans Blum w boku korpusu. Przy mocowaniu we froncie trzeba przeprowadzić próbę montażową * Od dolnej krawędzi korpusu w przypadku wystających frontów Zalecamy stosowanie 4 dystansów Blum montowane w pobliżu włącznika W przypadku rozwiązań specjalnych (wysokie fronty, mała waga) może okazać się, że 2 dystanse są wystarczające Zalecana jest próba montażu Włącznik SERVO-DRIVE Strony ze wskazówkami Przegląd AVENTOS HK 65 fronty drewniane, szerokie i wąskie ramki aluminiowe 66 Przegląd pomoce montażowe 595 Inne informacje techniczne

7 AVENTOS HK front uchylny Fronty drewniane, szerokie i wąskie ramki aluminiowe do frontów uchylnych bez uchwytów wysokość korpusu KH mm szerokość korpusu KB do 1800 mm do nawiercania lub w kombinacji z adapterem DQDCHA Współczynnik mocy LF Wysokość korpusu KH (mm) x waga frontu łącznie z podwójną wagą uchwytu (kg) W przypadku spornych, granicznych danych zalecamy silniejszy siłownik! 1 Zestaw siłownika do Współczynnik mocy LF Kąt otwarcia K2300T K2500T K2700T ¹ 20K2900T 1 2 x Symetryczny siłownik 6 x Wkręt do płyty wiórowej Ø 4 x 35 mm Max. ciężar frontu przy 2 siłownikach to 18 kg! Przy zastosowaniu trzeciego siłownika (zwiększenie współczynnika mocy o 50 %), zalecana jest próba montażu ¹ Ogranicznik kąta otwarcia zamontowany fabrycznie 3 Zestaw zaślepek Tworzywo HGR SW TGR 20K8000 3a 1 x Zaślepka lewa, duża 3b 1 x Zaślepka prawa, duża 3c 2 x Zaślepka mała 4 Zestaw mocowań frontu Rozwiązanie Fronty drewniane i z szeroką ramką aluminiową ¹ 20S4200 Wąskie ramki aluminiowe 20S4200A ¹ Do frontów drewnianych stosować 4 wkręty do płyty wiórowej (609.1x00) na stronę ¹ Do szerokich ramek aluminiowych stosować 4 blachowkręty ( ) na stronę Akcesoria Ogranicznik kąta otwarcia Kąt otwarcia 100 TGR 20K R K Adaptery Rozwiązanie Adapter prosty wersja krótka SW TS R7036 NI-L Adapter prosty wersja długa SW TS R7036 NI-L 956A1201 Adapter krzyżakowy wersja długa R A1501 HGR SW TGR TS Jasnoszary Jedwabiście biały Ciemnoszary Brunatnoczarny R7037 R7036 NI-L RAL 7037 ciemnoszary RAL 7036 szary Niklow 4 Mocowanie frontu Rozwiązanie Cienkie fronty 20S42T1 EXPANDO T do cienkich frontów zob. strony ze wskazówkami 6 Zestaw Rozwiązanie Wysokość korpusu KH (mm) Wersja krótka Do Wersja długa Od A1004 6a 1 x 6b 1 x Płytka magnetyczna na wkręty 1 x Wkręt do płyty wiórowej x Płytka magnetyczna do naklejania 70

8 AVENTOS HK front uchylny Fronty drewniane, szerokie i wąskie ramki aluminiowe Pozycja bolców Pozycje mocowania Wymiary zabudowy DQDCHA SOB Grubość wieńca górnego * Głębokość wiercenia 5 mm 3 x wkręt do płyty Ø 4 x 35 mm * Lewy ** Prawy * Min. 261 mm z widoczną zawieszką do szafek Obróbka frontu fronty drewniane i szerokie ramki aluminiowe Obróbka frontu wąskie ramki aluminiowe wąskie ramki aluminiowe Do frontów drewnianych stosować 4 wkręty do płyty wiórowej (609.1x00) Do szerokich ramek aluminiowych stosować 4 blachowkręty ( ) SOB Grubość wieńca górnego F Szczelina SFA Nałożenie frontu boczne SOB F SFA Grubość wieńca górnego Szczelina Nałożenie frontu boczne Przy szerokości ramy 19 mm możliwe jest nałożenie frontu boczne SFA od mm * Przy zmianie grubości materiału dopasować wymiary obróbki Wymiary zabudowy listwy ozdobne Minimalna szczelina Strony ze wskazówkami Przegląd AVENTOS HK x 72 System mocowania do cienkich frontów EXPANDO T 588 Zalecenie montażowe i wyłączenie odpowiedzialności EXPANDO T 589 Przegląd pomoce montażowe 595 Inne informacje techniczne 686 Ogranicznik kąta otwarcia Wymiary zabudowy (mm) Bez Y = FH x D 100 Y = FH x D 75 A = FH x D FH Wysokość frontu D (mm) X (mm) MF Minimalna szczelina 2 mm 71

9 AVENTOS HK front uchylny 956. wersja krótka z magnesem SW TS R x 956. wersja krótka z magnesem 1 x Płytka magnetyczna do naklejania 1 x Płytka magnetyczna na wkręty SW Jedwabiście biały TS Brunatnoczarny R7036 RAL 7036 szary do frontów uchylnych o wysokości do 500 mm do nawiercania lub w kombinacji z adapterem droga uruchamiania ok. 17 mm regulacja +4/ 1 mm = = Płytka magnetyczna na wkręty () Płytka magnetyczna na wkręty Płytka magnetyczna do naklejania Nałożenie frontu dolne * Przesunięcie montażu o 3 mm Nałożenie frontu dolne 956A wersja długa z magnesem SW TS R A x 956A wersja długa z magnesem 1 x Płytka magnetyczna do naklejania 1 x Płytka magnetyczna na wkręty SW Jedwabiście biały TS Brunatnoczarny R7036 RAL 7036 szary do frontów uchylnych o wysokości od 501 mm do nawiercania lub w kombinacji z adapterem droga uruchamiania ok. 38 mm regulacja +4/ 1 mm = = Płytka magnetyczna na wkręty () Płytka magnetyczna na wkręty Płytka magnetyczna do naklejania Nałożenie frontu dolne * Przesunięcie montażu o 3 mm Nałożenie frontu dolne Strony ze wskazówkami Przegląd AVENTOS HK 65 Akcesoria adaptery proste 73 Akcesoria adaptery krzyżakowe 73 Obróbka Wzornik wiertarski BLUMOTION 652 Wzornik pozycjonowania płytek magnet 673 PRO-CENTER

10 AVENTOS HK front uchylny Akcesoria Adapter prosty wersja krótka 20/17 SW TS R7036 NI-L SW Jedwabiście biały TS Brunatnoczarny R7036 RAL 7036 szary NI-L Niklow montaż na wkręty do płyt wiórowych Ø 3.5 lub Ø 4 mm alternatywny montaż przy użyciu wkrętów EURO należy zamówić dodatkowo Szczelina frontu Płytka magnetyczna 8 Nałożenie frontu dolne * Przesunięcie montażu o 3 mm Adapter prosty wersja długa 20/32 SW TS R7036 NI-L 956A1201 SW Jedwabiście biały TS Brunatnoczarny R7036 RAL 7036 szary NI-L Niklow montaż na wkręty do płyt wiórowych Ø 3.5 lub Ø 4 mm alternatywny montaż przy użyciu wkrętów EURO należy zamówić dodatkowo Szczelina frontu Płytka magnetyczna 8 Nałożenie frontu dolne * Przesunięcie montażu o 3 mm Adapter krzyżakowy wersja długa 37/32 R A1501 R7036 RAL 7036 szary montaż na wkręty do płyt wiórowych Ø 3.5 lub Ø 4 mm alternatywny montaż przy użyciu wkrętów EURO należy zamówić dodatkowo Szczelina frontu Płytka magnetyczna 8 Nałożenie frontu dolne * Przesunięcie montażu o 3 mm Strony ze wskazówkami Przegląd AVENTOS HK 65 Obróbka Matryca oporowa 650 Wzornik wiertarski do prowadników 651 Wzornik pozycjonowania płytek magnet 673 PRO-CENTER 602 MINIPRESS PRO 606 MINIPRESS P 618 MINIPRESS M
