AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER ENCLOSURES FITTINGS BOLOGNA

Transkrypt

1 BOLOGNA AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER ENCLOSURES FITTINGS

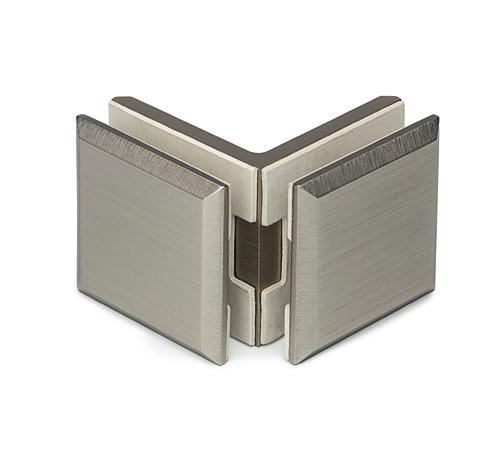

2 BOLOGNA ZAWIASY I KLAMRY DO KABIN PRYSZNICOWYCH SHOWER HINGES AND CLAMPS ZAWIASY HINGES KLAMRY CLAMPS GX990.1 GX990.1OS PC401 PC401L GX990.2 GX990.3 PC402 PC403 GX990.4 PC406 PC406L PC414 AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER ENCLOSURES FITTINGS cdapolska.pl 512

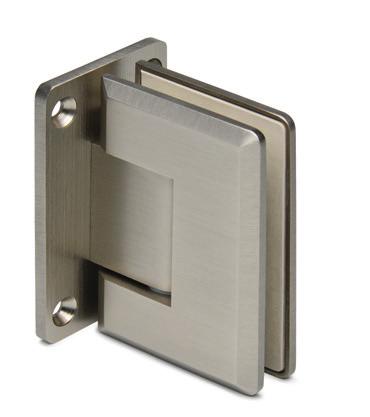

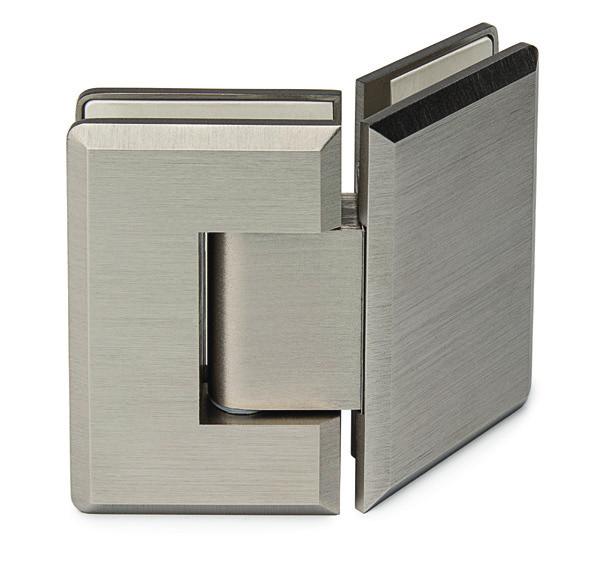

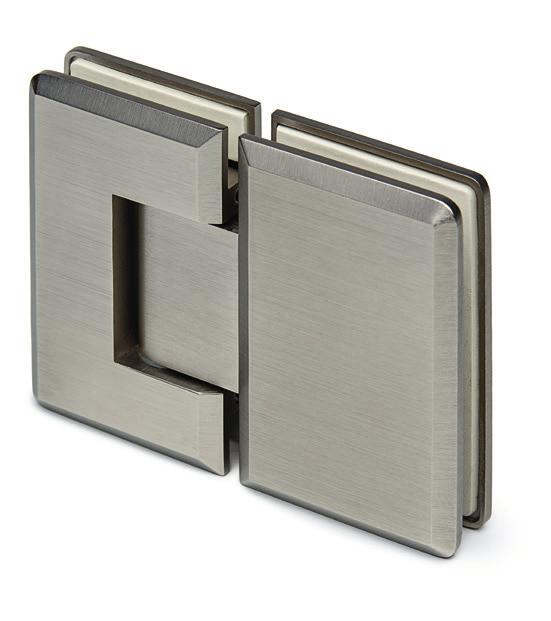

3 GX990.1 Zawias (szkło - ściana 90 ) Hinge (glass to wall 90 ) 64 Ø6.5 Ø Przygotowanie szkła Ø18 Ø GX990.1 PC GX990.1 SC chrom połysk polished chrome chrom satyna satin chrome Specyfikacja / Specyfication materiał: material: grubość szkła (mm): glass thickness (mm): max. waga drzwi na parę (kg): max. door weight per pair (kg): max. szerokość drzwi (mm): max. door width (mm): mosiądz brass 8; zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): GX990.1OS Zawias mocowanie boczne (szkło - ściana 90 ) Hinge side fixing (glass to wall 90 ) Ø11.7 Ø Przygotowanie szkła Ø18 Ø GX990.1OS PC GX990.1OS SC chrom połysk polished chrome chrom satyna satin chrome Specyfikacja / Specyfication materiał: material: grubość szkła (mm): glass thickness (mm): max. waga drzwi na parę (kg): max. door weight per pair (kg): max. szerokość drzwi (mm): max. door width (mm): mosiądz brass 8; zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): GX990.2 Zawias (szkło - szkło 180 ) Hinge (glass to glass 180 ) Przygotowanie szkła GX990.2 PC GX990.2 SC chrom połysk polished chrome chrom satyna satin chrome Ø18 4 Ø Specyfikacja / Specyfication materiał: material: grubość szkła (mm): glass thickness (mm): max. waga drzwi na parę (kg): max. door weight per pair (kg): max. szerokość drzwi (mm): max. door width (mm): mosiądz brass 8; zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): GX990.3 Zawias (szkło - szkło 135 ) Hinge (glass to glass 135 ) 56 Krawędż szkła Glass edge GX990.3 PC GX990.3 SC chrom połysk polished chrome chrom satyna satin chrome Ø18 4 Ø Specyfikacja / Specyfication materiał: material: grubość szkła (mm): glass thickness (mm): max. waga drzwi na parę (kg): max. door weight per pair (kg): max. szerokość drzwi (mm): max. door width (mm): mosiądz brass 8; Przygotowanie szkła zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 126 AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER ENCLOSURES FITTINGS

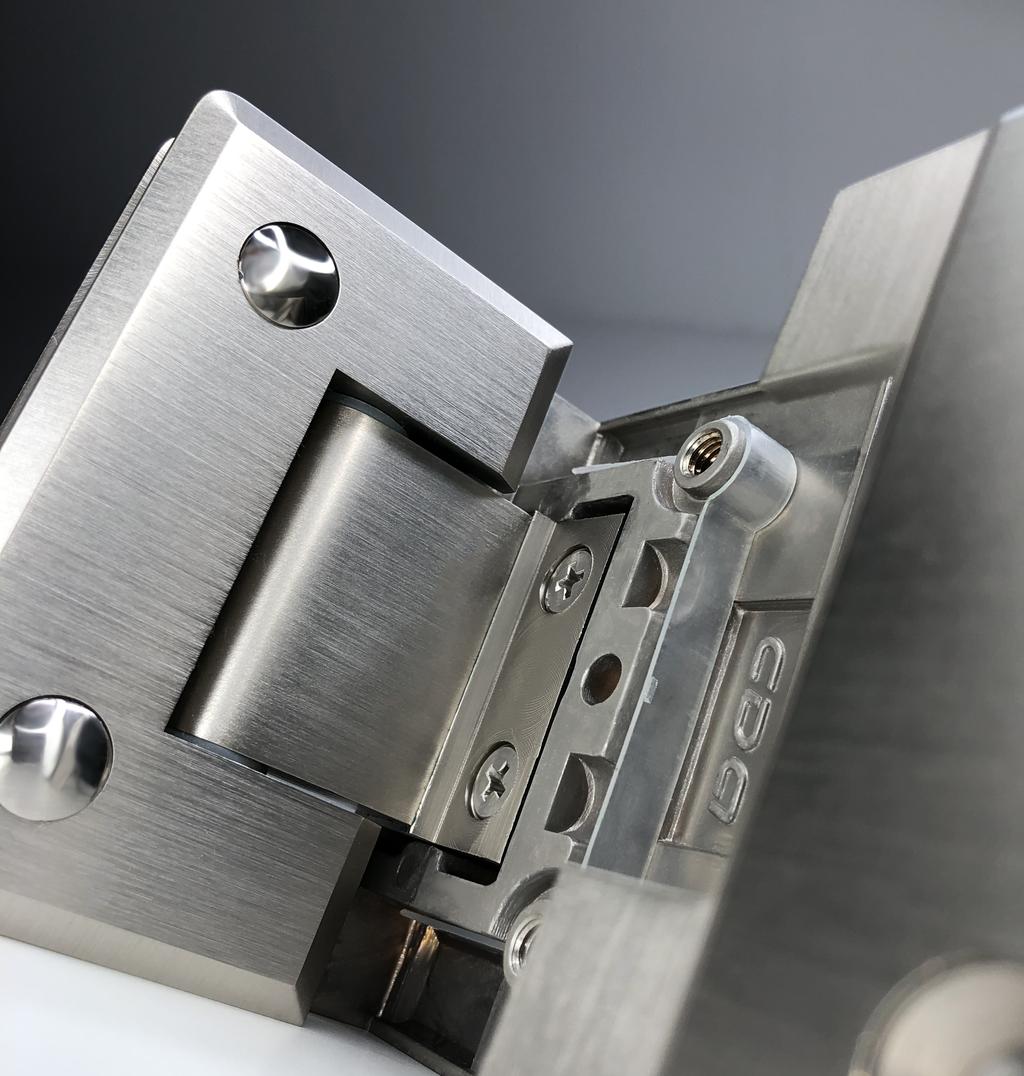

4 Zawias (szkło - ściana 90 ) Hinge (glass to wall 90 ) 4 GX990.4 PC GX990.4 SC 4 GX Ø1 Ø1 8 chrom połysk polished chrome chrom satyna satin chrome Specyfikacja / Specyfication materiał: mosiądz material: grubość szkła (mm): Przygotowanie szkła glass thickness (mm): max. waga drzwi na parę (kg): max. door weight per pair (kg): max. szerokość drzwi (mm): max. door width (mm): zalecana siła dokręcania śrub (Nm): recommended torque force (Nm): brass 8; cdapolska.pl

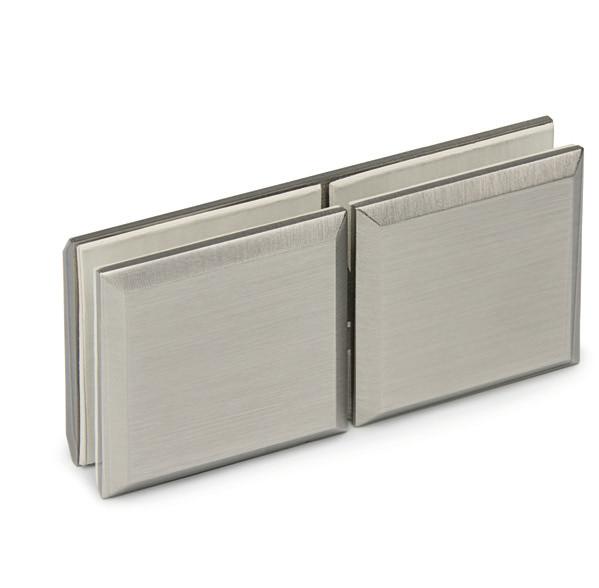

5 PC401 Klamra (szkło - ściana) Clamp (glass to wall) Wycięcie w szkle typu U regulacja 0-5 mm U-notch glass adjustment 0-5 mm R Standardowe wycięcie - szkło 8 mm Standard notch for glass 8 mm Ø18 PC401.1 PC PC401.1 SC Specyfikacja / Specyfication materiał: material: grubość szkła (mm): glass thickness (mm): chrom połysk polished chrome chrom satyna satin chrome mosiądz brass 8; 10 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): PC401L Klamra (szkło - ściana 90 ) Clamp (glass to wall 90 ) Przygotowanie szkła PC401L PC PC401L SC chrom połysk polished chrome chrom satyna satin chrome Ø18 Specyfikacja / Specyfication materiał: material: grubość szkła (mm): glass thickness (mm): mosiądz brass 8; zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): PC402 Klamra (szkło - szkło 180 ) Clamp (glass to glass 180 ) Przygotowanie szkła PC402 PC PC402 SC chrom połysk polished chrome chrom satyna satin chrome Specyfikacja / Specyfication materiał: material: grubość szkła (mm): glass thickness (mm): zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): mosiądz brass 8; AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER ENCLOSURES FITTINGS

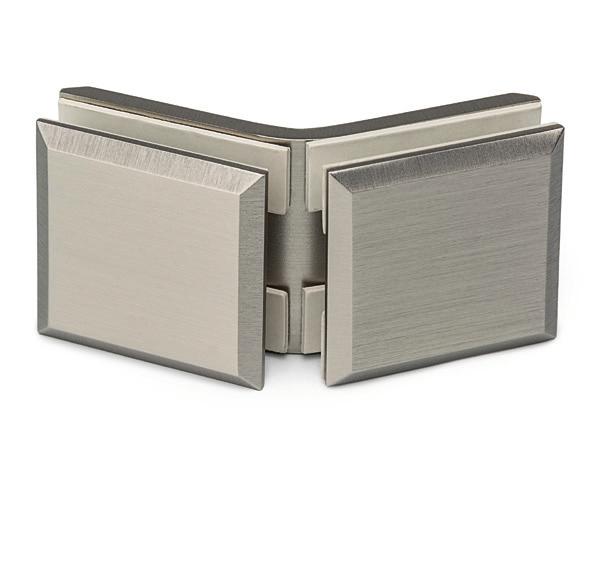

6 PC403 Klamra (szkło - szkło 135 ) Clamp (glass to glass 135 ) 13 Krawędż szkła Glass edge PC403 PC PC403 SC chrom połysk polished chrome chrom satyna satin chrome Przygotowanie szkła Specyfikacja / Specyfication materiał: material: grubość szkła (mm): glass thickness (mm): zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): mosiądz brass 8; 10 PC406 Klamra (szkło - ściana) Clamp (glass to wall) Przygotowanie szkła PC406 PC PC406 SC chrom połysk polished chrome chrom satyna satin chrome R9 Specyfikacja / Specyfication materiał: material: grubość szkła (mm): glass thickness (mm): zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): mosiądz brass 8; 10 PC406L Klamra (szkło - ściana) Clamp (glass to wall) Przygotowanie szkła PC406L PC PC406L SC chrom połysk polished chrome chrom satyna satin chrome 18 R9 Specyfikacja / Specyfication materiał: material: grubość szkła (mm): glass thickness (mm): mosiądz brass 8; zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): PC414 Klamra (szkło - szkło 90 ) Clamp (glass to glass 90 ) GT Przygotowanie szkła 32 PC414 PC PC414 SC chrom połysk polished chrome chrom satyna satin chrome GT Specyfikacja / Specyfication materiał: material: grubość szkła (mm): glass thickness (mm): mosiądz brass 8; 10 GT- grubość szkła + grubość podkładki glass thickness + gasket thickness zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 912 cdapolska.pl

7 VENEZIA Zawiasy i klamry do kabin prysznicowych Shower hinges and clamps AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

8 AKCESORIA DO SZKŁA HARTOWANEGO

9 VENEZIA ZAWIASY SERIA TGAH 800 Z REGULACJĄ KĄTA ADJUSTABLE HINGES TGAH 800 SERIES TGAH801OS TGAH801 TGAH802 TGAH804 Zawias regulowany z mocowaniem bocznym (szkło ściana) Adjustable hinge, offset fixing plate (glass to wall) Zawias regulowany (szkło ściana) Adjustable hinge (glass to wall) Zawias regulowany 180 (szkło szkło) Adjustable hinge 180 (glass to galss) Zawias regulowany 90 (szkło szkło) Adjustable hinge 90 (glass to galss) Instrukcja montażu i regulacji kąta zawiasów serii TGAH 1. Odkręcić śrubę imbusową (B) kluczem imbusowym (A) 2. Zdjąć pokrywę maskującą (C) 3. W celu regulacji kąta poluzować 4 śruby (E) obracając je o 1 obrót przeciwnie do ruchu wskazówek zegara 4. Po ustawieniu wymaganego kąta (max ± 10 ) dokręcić mocno śruby (E) 5. Założyć pokrywę maskującą 6. Dokręcić śrubę (B) 7. UWAGA: Sprawdzić dokręcenie śrub E nawet jeśli nie była dokonywana regulacja kąta Angle adjustment instruction TGAH series 1. Use hexagon key (A) to unfasten the screw (B) 2. Open the cover (C) 3. Use hexagon key (D) to unfasten 4 screw (E) by turning 1 circle possibly then proceed with the adjustment 4. After done with the angle adjustment (max ± 10 ), fasten 4 screws (E) tightly 5. Close the cover 6. Fasten screw (B) 7. NOTE: Check tightness of screws E, even if angle adjustment was not made E D klucz imbusowy hexagon key B C A na zewnątrz outside 10 (max.) klucz imbusowy hexagon key wewnątrz inside 10 (max.) VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 1

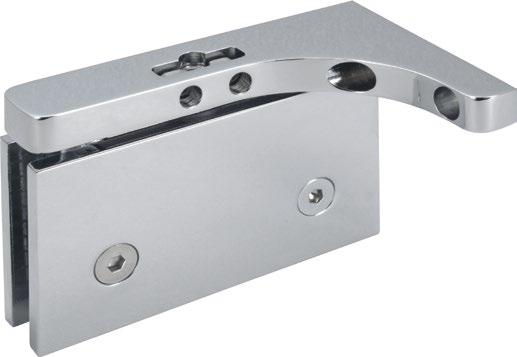

10 VENEZIA TGAH801OS Zawias regulowany z mocowaniem bocznym (szkło ściana) Adjustable hinge, offset fixing plate (glass to wall) Przygotowanie szkła TGAH801OS SC TGAH801OS PC satyna / satin połysk / polish 31 materiał: mosiądz grubość szkła (mm): 6; 8 material: brass glass thickness (mm): 6; 8 max. waga szkła dla pary zawiasów (kg): 45 max. glass weight per pair hinges (kg): 45 max. szer. szkła dla pary zawiasów (mm): 750 UWAGA: śruby montażowe korpusu zawiasu zamaskowane pokrywką max.door width per pair hinges (mm): 750 NOTE: fixing screws of hinge s body covered by plate TGAH801 Zawias regulowany (szkło ściana) Adjustable hinge (glass to wall) Przygotowanie szkła TGAH801 SC TGAH801 PC materiał: mosiądz grubość szkła (mm): 6; 8 satyna / satin połysk / polish material: brass glass thickness (mm): 6; 8 max. waga szkła dla pary zawiasów (kg): 45 max. glass weight per pair hinges (kg): 45 max. szer. szkła dla pary zawiasów (mm): 750 UWAGA: śruby montażowe korpusu zawiasu zamaskowane pokrywką max.door width per pair hinges (mm): 750 NOTE: fixing screws of hinge s body covered by plate VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

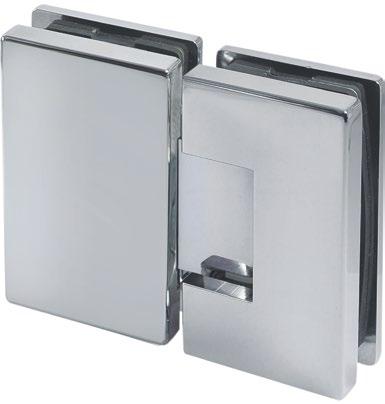

11 VENEZIA TGAH802 5 Zawias regulowany 180 (szkło szkło) Adjustable hinge 180 (glass to glass) 5 TGAH Zawias regulowany 90 (szkło szkło) Adjustable hinge 90 (glass to glass) TGAH802 SC TGAH802 PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 6; 8 material: brass glass thickness (mm): 6; Przygotowanie szkła max. waga szkła dla pary zawiasów (kg): 45 max. glass weight per pair hinges (kg): 45 max. szer. szkła dla pary zawiasów (mm): 750 UWAGA: śruby montażowe korpusu zawiasu zamaskowane pokrywką max.door width per pair hinges (mm): 750 NOTE: fixing screws of hinge s body covered by plate TGAH804 SC TGAH804 PC materiał: mosiądz grubość szkła (mm): 6; 8 satyna / satin połysk / polish material: brass glass thickness (mm): 6; 8 max. waga szkła dla pary zawiasów (kg): 45 max. glass weight per pair hinges (kg): Przygotowanie szkła max. szer. szkła dla pary zawiasów (mm): 750 UWAGA: śruby montażowe korpusu zawiasu zamaskowane pokrywką max.door width per pair hinges (mm): 750 NOTE: fixing screws of hinge s body covered by plate VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 3

12 VENEZIA ZAWIASY REGULOWANE SERIA TGAH 500 Z PIONOWĄ OSIĄ OBROTU I REGULACJĄ KĄTA ADJUSTABLE VERTICALLY PIVOTED HINGES TGAH 500 SERIES TGAH505LOS TGAH505ROS TGAH505 Zawias regulowany z pionową osią obrotu i mocowaniem bocznym do ściany, lewy Adjustable vertically pivoted hinge wall installation, left Zawias regulowany z pionową osią obrotu i mocowaniem bocznym do ściany, prawy Adjustable vertically pivoted hinge wall installation, right Zawias regulowany z pionową osią obrotu, montowany do podłogi / sufitu Adjustable vertically pivoted hinge, floor / ceiling installation Instrukcja montażu i regulacji kąta zawiasów serii TGAH 1. W celu regulacji kąta poluzować śruby A i B kluczem imbusowym (D) obracając je o 1 obrót przeciwnie do ruchu wskazówek zegara 2. Po ustawieniu wymaganego kąta (max ± 30 ) dokręcić mocno śruby (A i B) 3. UWAGA: Sprawdzić dokręcenie śrub A i B nawet jeśli nie była dokonywana regulacja kąta Angle adjustment instruction 1.Use hexagon key (D) to unfasten screw (A i B) by turning 1circle possibly then proceed with the adjustment After done with the angle adjustment (max ± 30 ), fasten screws (A i B) tightly 3. NOTE: Check tightness of screws A i B, even if angle adjustment was not made śruby A i B screews A & B D klucz imbusowy hexagon key na zewnątrz outside wewnątrz inside 30 max. 30 max. 4 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

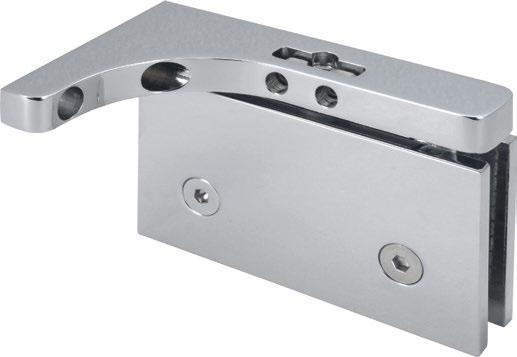

13 VENEZIA TGAH505LOS Zawias regulowany z pionową osią obrotu i mocowaniem bocznym do ściany, lewy Adjustable vertically pivoted hinge wall installation, left TGAH505LOS SC TGAH505LOS PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): 800 TGAH505ROS Zawias regulowany z pionową osią obrotu i mocowaniem bocznym do ściany, prawy Adjustable vertically pivoted hinge wall installation, right Przygotowanie szkła Przygotowanie szkła TGAH505ROS SC TGAH505ROS PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): 800 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 5

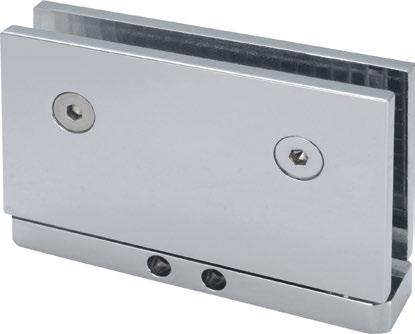

14 VENEZIA TGAH505 Zawias regulowany z pionową osią obrotu, montowany do podłogi / sufitu Adjustable vertically pivoted hinge, floor / ceiling installation Przygotowanie szkła TGAH505 SC TGAH505 PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

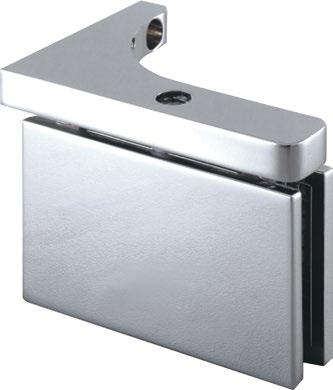

15 VENEZIA ZAWIASY STANDARDOWE SERIA TGSH 500 STANDARD HINGES TGSH 500 SERIES TGSH505LOS Zawias standardowy z pionową osią obrotu i mocowaniem bocznym do ściany, lewy Standard vertically pivoted hinge, wall installation, left TGSH505ROS Zawias standardowy z pionową osią obrotu i mocowaniem bocznym do ściany, prawy Standard vertically pivoted hinge, wall installation, right TGSH505 Zawias standardowy z pionową osią obrotu, montowany do podłogi / sufitu Standard vertical pivoted hinge, floor / ceiling installation TGSH505LOS Zawias standardowy z pionową osią obrotu i mocowaniem bocznym do ściany, lewy Standard vertically pivoted hinge, wall installation, left Przygotowanie szkła TGSH505LOS SC TGSH505LOS PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): 800 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 7

16 VENEZIA TGSH505ROS Zawias standardowy z pionową osią obrotu i mocowaniem bocznym do ściany, prawy Standard vertically pivoted hinge, wall installation, right TGSH505ROS SC TGSH505ROS PC satyna / satin połysk / polish Przygotowanie szkła materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): 800 TGSH505 Zawias standardowy z pionową osią obrotu, montowany do podłogi / sufitu Standard vertically pivoted hinge, floor / ceiling installation Przygotowanie szkła TGSH505 SC TGSH505 PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

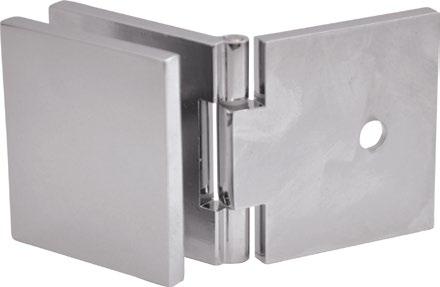

17 VENEZIA KLAMRY REGULOWANE SERIA TGAC 700 ADJUSTABLE CLAMPS TGAC 700 SERIES TGAC701 Klamra regulowana (szkło - ściana), H=51 mm Adjustable clamp (glass to wall), H=51 mm TGAC704 Klamra regulowana (szkło - szkło), H=51 mm Adjustable clamp (glass to glass), H=51 mm TGAC Klamra regulowana (szkło - ściana), H=51 mm Adjustable clamp (glass to wall), H=51 mm krawędź szkła 45 glass edge TGAC701 SC satyna / satin TGAC701 PC połysk / polish Przygotowanie szkła dla ustawienia 45 for 45 Przygotowanie szkła dla ustawienia 90 for 90 materiał: mosiądz grubość szkła (mm): 8; 10; 12 material: brass glass thickness (mm): 8; 10; 12 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 9

18 VENEZIA TGAC704 Klamra regulowana (szkło - szkło), H=51 mm Adjustable clamp (glass to glass), H=51 mm Przygotowanie szkła dla ustawienia 180 for TGAC704 SC TGAC704 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 satyna / satin połysk / polish material: brass glass thickness (mm): 8; 10; 12 krawędź szkła 22.5 glass edge 22.5 Przygotowanie szkła dla ustawienia 135 for VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 7

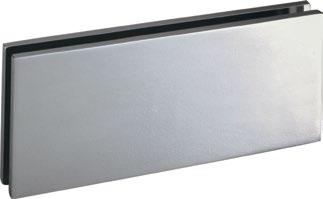

19 VENEZIA KLAMRY STANDARDOWE SERIA TGSC STANDARD CLAMPS TGSC SERIES TGSC701 TGSC702 TGSC704 Klamra standardowa (szkło - ściana), H=51 mm Standard clamp (glass to wall), H=51 mm Klamra standardowa 180 (szkło - szkło), H=51 mm Standard clamp 180 (glass to glass), H=51 mm Klamra standardowa 90 (szkło - szkło), H=51 mm Standard clamp 90 (glass to glass), H=51 mm TGSC501 Klamra standardowa (szkło ściana), H=72 mm Standard clamp (glass to wall), H=72 mm TGSC502 Klamra standardowa 180 (szkło szkło), H=72 mm Standard clamp 180 (glass to glass), H=72 mm TGSC504 Klamra standardowa 90 (szkło szkło), H=72 mm Standard clamp 90 (glass to glass), H=72 mm VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 11

20 16 16 VENEZIA TGSC701 Klamra standardowa (szkło - ściana), H=51 mm Standard clamp (glass to wall), H=51 mm TGSC701 SC TGSC701 PC satyna / satin połysk / polish Wycięcie w szkle dla szczeliny 5 mm : gap 5mm Wycięcie w szkle dla szczeliny 0-5 mm : adjustments 0-5 mm materiał: mosiądz material: brass grubość szkła (mm): 8; 10; 12 glass thickness (mm): 8; 10; 12 TGSC702 Klamra standardowa 180 (szkło - szkło), H=51 mm Standard clamp 180 (glass to glass), H=51 mm TGSC702 SC TGSC702 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 satyna / satin połysk / polish material: brass glass thickness (mm): 8; 10; 12 Przygotowanie szkła 12 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

21 VENEZIA TGSC704 Klamra standardowa 90 (szkło - szkło), H=51 mm Standard clamp 90 (glass to glass), H=51 mm GT GT Przygotowanie szkła GT- grubość szkła glass thickness TGSC704 SC TGSC704 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 satyna / satin połysk / polish material: brass glass thickness (mm): 8; 10; 12 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 13

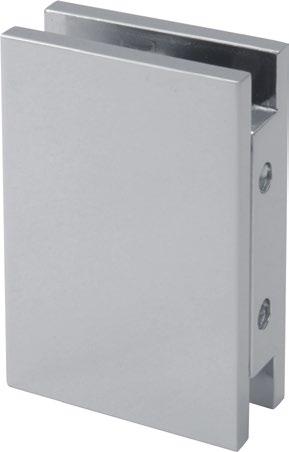

22 VENEZIA TGSC501 Klamra standardowa (szkło ściana), H=72 mm Standard clamp (glass to wall), H=72 mm Wycięcie w szkle dla szczeliny 5 mm : gap 5mm Wycięcie w szkle dla szczeliny 0-5 mm : adjustments 0-5 mm TGSC501 SC TGSC501 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 satyna / satin połysk / polish material: brass glass thickness (mm): 8; 10; VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

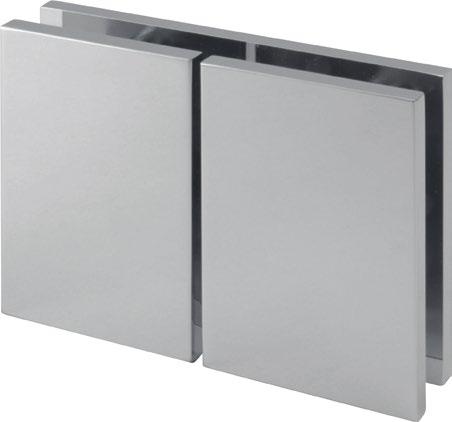

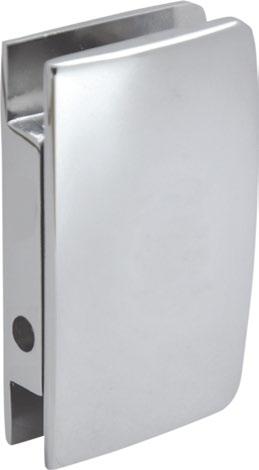

23 VENEZIA TGSC502 Klamra standardowa 180 (szkło szkło), H=72 mm Standard clamp 180 (glass to glass), H=72 mm Przygotowanie szkła TGSC502 SC TGSC502 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 satyna / satin połysk / polish material: brass glass thickness (mm): 8; 10; 12 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 15

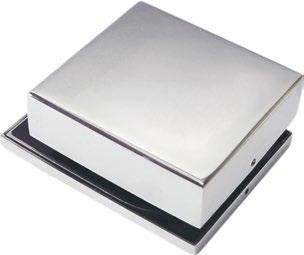

24 VENEZIA TGSC504 Klamra standardowa 90 (szkło szkło), H=72 mm Standard clamp 90 (glass to glass), H=72 mm GT GT- grubość szkła GT- glass thickness GT TGSC504 SC TGSC504 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 satyna / satin połysk / polish material: brass glass thickness (mm): 8; 10; 12 Przygotowanie szkła 16 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

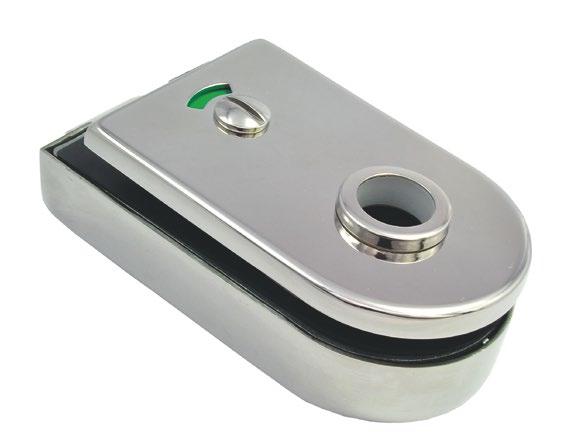

25 VENEZIA TGLI70H Przygotowanie szkła Zamek centralny ze wskaźnikiem obłożenia i uchwytem Indication lock with lever handle TGLI70H SC TGLI70H PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 Zawiera płytkę zaczepową satyna / satin połysk / polish material: brass glass thickness (mm): 8; 10; 12 Keeper plate included Przygotowanie szkła TGSI70H Przeciwkaseta Strike box TGSI70H SC TGSI70H PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 8; 10; 12 dla zamka: TGLI70H material: brass glass thickness (mm): 8; 10; 12 for lock: TGLI70H VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 17

26 PRODUKTY POWIĄZANE RELATED PRODUCTS TGLI10S ERICE LINE Zamek łazienkowy ze wskaźnikiem obłożenia Washroom indication lock 119 Przygotowanie szkła TGLI10S SSS materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 nie zawiera płytki zaczepowej nie zawiera klamki satyna / satin stainless steel material: stainless steel glass thickness (mm): 8; 10; 12 keeper plate not included lever handle not included Zamek TGLI10S można montować zarówno do drzwi otwieranych do środka pomieszczenia jak i na zewnątrz, po obróceniu mechanizmu zamka i wskaźnika obłożenia TGLI10S indicator lock can be used for both outwarddoor and inward door by exchanging the thumbturn side TGS10S Przeciwkaseta Strike patch ERICE LINE Przygotowanie szkła TGS10S SSS materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 Dla zamka: TGLI10S satyna / satin stainless steel material: stainless steel glass thickness (mm): 8; 10; 12 For lock: TGLI10S VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

27 PRODUKTY POWIĄZANE RELATED PRODUCTS ERICE LINE TGLI30S Przygotowanie szkła 119 Zamek łazienkowy ze wskaźnikiem obłożenia Washroom indication lock Zamek TGLI30S można montować zarówno do drzwi otwieranych do środka pomieszczenia jak i na zewnątrz, po obróceniu mechanizmu zamka i wskaźnika obłożenia TGLI30S indicator lock can be used for both outwarddoor and inward door by exchanging the thumbturn side TGLI30S SSS materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 nie zawiera płytki zaczepowej nie zawiera klamki satyna / satin stainless steel material: stainless steel glass thickness (mm): 8; 10; 12 keeper plate not included lever handle not included Przygotowanie szkła ERICE LINE TGS30S Przeciwkaseta Strike patch TGS30S SSS satyna / satin stainless steel materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 material: stainless steel glass thickness (mm): 8; 10; 12 Dla zamka: TGLI30S For lock: TGLI30S VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 19

28 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

29 VESUVIO VESUVIO Zawiasy i klamry do kabin prysznicowych Shower hinges and clamps AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

30 VESUVIO VESUVIO ZAWIASY I KLAMRY DO KABIN PRYSZNICOWYCH SHOWER HINGES AND CLAMPS TTU - ZAWIASY UNOSZONE TTU - LIFTED HINGES TTU90LH TTU90RH TTU90-OSLH TTU90-OSRH TTU180LH TTU180RH TTU90GGLH TTU90GGRH TTS - ZAWIASY STANDARDOWE TTS - STANDARD HINGES TTS90LH TTS90RH TTS90-OSLH TTS90-OSRH TTS180LH TTS180RH TTS90GGLH TTS90GGRH TTSC - KLAMRY TTSC - CLAMPS TTSC90 TTSC180 TTSC90GG Katalog nie stanowi oferty handlowej w rozumieniu art. 66, par. 1 Kodeksu Cywilnego i nie przedstawia stanów magazynowych. Prosimy o każdorazowe potwierdzenie dostępności asortymentu w działach sprzedaży. Zamieszczone zdjęcia mają charakter poglądowy i nie są wierne pod względem skali. The catalogue is not an offer within the meaning of article 66, paragraph 1, of the civil code and it does not represent the actual stock. Please inquire about the stock availability to the sales department. The published pictures are for illustrative purpose only and are not precisely to scale. VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clampsі Zawiasy i klamry

31 VESUVIO NOWOCZESNY I SPÓJNY DESIGN CAŁEJ SERII / MODERN AND COHERENT DESIGN FOR ALL SERIE: Ta sama wysokość zawiasów i klamer (H=65 mm); Jednolity design zawiasu standardowego i unoszonego; Dwa rodzaje wykończenia: połysk oraz satyna imitująca stal nierdzewną szczotkowaną; Niewidoczne śruby montażowe zawiasów i klamer, dzięki zastosowaniu maskownic płytek i korpusów; The same height of the hinges and the clamps (H=65mm); The same design both for the standard hinge and for the lifted hinge; Two surface finishes: polished and satin similar to brushed stainless steel; The fixing plate and the body both of the hinges and the clamps come with cover plates, therefore there are not visible screws; EKONOMICZNE I TRWAŁE ROZWIĄZANIA / LONG LASTING TECHNICAL FEATURES: Mechanizmy unoszenia wykonane ze stali nierdzewnej gwarantują ich długą i bezawaryjną eksploatację; Korpusy odlewane z mosiądzu zapewniają trwałe przyleganie powłok chromowych, a tym samym długotrwałe użytkowanie okuć; The lifting mechanism made in the stainless steel to ensure long lasting and failure-free using; All hinges and clamps are made in brass and chromed to ensure a high-quality long lasting shower fittings; UŁATWIENIA W MONTAŻU / EASY INSTALLATION: Możliwość uniwersalnego montażu zawiasów standardowych i unoszonych, zarówno na stronę lewą jak i prawą. Na przykład zawias prawy otwierany na zewnątrz może być zastosowany jako zawias lewy otwierany do wewnątrz; Proste przygotowanie szkła wymaga wycięcia tylko dwóch otworów ø14; Identyczne wycięcia w szkle dla zawiasów standardowych i unoszonych; Lifted hinges and standard hinges can be installed both on the right side and on the left side. For example the right hinge opening outward can be used as the left hinge opening inward; Only two holes ø14 in the glass panel requested for the installation making the glass cut easy; The same glass notch for standard hinges and the lifted hinges; VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 1

32 VESUVIO VESUVIO Schemat zastosowań Assembly scheme wnętrze / inside wnętrze / inside TTS90LH TTU90LH TTS90RH TTU90RH TTS90RH TTU90RH TTS90LH TTU90LH Zawiasy (ściana - szkło) z mocowaniem klasycznym Hinges (wall to glass) with classic fixing wnętrze / inside wnętrze / inside LH RH RH LH TTU90-OSLH TTS90-OSLH TTU90-OSRH TTS90-OSRH TTU90-OSRH TTS90-OSRH TTU90-OSLH TTS90-OSLH Zawiasy (ściana - szkło) z mocowaniem bocznym Hinges (wall to glass) with ofset fxing plate 2 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

33 VESUVIO VESUVIO Schemat zastosowań Assembly scheme wnętrze / inside panel stały fixed panel panel stały fixed panel panel stały fixed panel panel stały fixed panel TTS180RH TTU180RH TTS180LH TTU180LH TTS180LH TTU180LH TTS180RH TTU180RH Zawiasy 180 (szkło - szkło) Hinges 180 (glass to glass) panel stały fixed panel panel stały fixed panel TTS90GGLH TTU90GGLH TTS90GGRH TTU90GGRH Zawiasy 90 (szkło - szkło) Hinges 90 (glass to glass) VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 3

34 VESUVIO TTU90LH Zawias unoszony lewy 90 (ściana - szkło) Lifted hinge 90 - left (wall to glass) Przygotowanie szkła 65 ~ TTU90LH PC TTU90LH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TTU90RH Zawias unoszony prawy 90 (ściana - szkło) Lifted hinge 90 - right (wall to glass) ~ Przygotowanie szkła TTU90RH PC TTU90RH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 4

35 VESUVIO TTU90-OSLH 6 32 Zawias unoszony lewy 90 (ściana - szkło) z mocowaniem bocznym Lifted hinge 90 - left (wall to glass), offset fixing plate Przygotowanie szkła 65 TTU90-OSLH PC połysk / polish TTU90-OSLH SC satyna / satin materiał: mosiądz material: brass grubość szkła (mm): 6; 8 glass thickness (mm): 6; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 TTU90-OSRH 6 Przygotowanie szkła Zawias unoszony prawy 90 (ściana - szkło) z mocowaniem bocznym Lifted hinge 90 - right (wall to glass), offset fixing plate TTU90-OSRH PC TTU90-OSRH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 5

36 VESUVIO TTU180LH Zawias unoszony lewy 180 (szkło - szkło) Lifted hinge left (glass to glass) TTU180LH PC TTU180LH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 Przygotowanie szkła TTU180RH Zawias unoszony prawy 180 (szkło - szkło) Lifted hinge right (glass to glass) TTU180RH PC TTU180RH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 Przygotowanie szkła VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

37 VESUVIO TTU90GGLH Zawias unoszony lewy 90 (szkło - szkło) Lifted hinge 90 - left (glass to glass) Przygotowanie szkła Panel stały Fixed panel Panel drzwiowy Door panel TTU90GGLH PC połysk / polish TTU90GGLH SC satyna / satin materiał: mosiądz material: brass grubość szkła (mm): 6; 8 glass thickness (mm): 6; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 TTU90GGRH Zawias unoszony prawy 90 (szkło - szkło) Lifted hinge 90 - right (glass to glass) Panel stały Fixed panel Panel drzwiowy Door panel Przygotowanie szkła TTU90GGRH PC połysk / polish TTU90GGRH SC satyna / satin 65 materiał: mosiądz material: brass grubość szkła (mm): 6; 8 glass thickness (mm): 6; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 4 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 7

38 VESUVIO TTS90LH Zawias standardowy lewy 90 (ściana - szkło) Standard hinge 90 - left (wall to glass) Przygotowanie szkła 65 ~ TTS90LH PC TTS90LH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TTS90RH Zawias standardowy prawy 90 (ściana - szkło) Standard hinge 90 - right (wall to glass) ~ Przygotowanie szkła TTS90RH PC TTS90RH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 8 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clampsі Zawiasy i klamry

39 VESUVIO 6 32 TTS90-OSLH Zawias standardowy lewy 90 (ściana - szkło) z mocowaniem bocznym Standard hinge 90 - left (wall to glass ), offset fixing plate Przygotowanie szkła 65 TTS90-OSLH PC połysk / polish TTS90-OSLH SC satyna / satin materiał: mosiądz material: brass grubość szkła (mm): 6; 8 glass thickness (mm): 6; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 TTS90-OSRH Zawias standardowy prawy 90 (ściana - szkło) z mocowaniem bocznym Standard hinge 90 - right (wall to glass), offset fixing plate Przygotowanie szkła TTS90-OSRH PC połysk / polish TTS90-OSRH SC satyna / satin materiał: mosiądz material: brass grubość szkła (mm): 6; 8 glass thickness (mm): 6; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 9

40 VESUVIO TTS180LH Zawias standardowy lewy 180 (szkło - szkło) Standard hinge left (glass to glass) TTS180LH PC TTS180LH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 Przygotowanie szkła TTS180RH Zawias standardowy prawy 180 (szkło - szkło) Standard hinge right (glass to glass) TTS180RH PC TTS180RH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 Przygotowanie szkła VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clampsі Zawiasy i klamry

41 VESUVIO TTS90GGLH Zawias standardowy lewy 90 (szkło - szkło) Standard hinge 90 - left (glass to glass) Panel stały Fixed panel Panel drzwiowy Door panel Przygotowanie szkła 65 TTS90GGLH PC połysk / polish TTS90GGLH SC satyna / satin materiał: mosiądz material: brass grubość szkła (mm): 6; 8 glass thickness (mm): 6; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 TTS90GGRH 58 Zawias standardowy prawy 90 (szkło - szkło) Standard hinge 90 - right (glass to glass) Panel stały Fixed panel Panel drzwiowy Door panel Przygotowanie szkła TTS90GGRH PC połysk / polish 65 TTS90GGRH SC satyna / satin materiał: mosiądz material: brass grubość szkła (mm): 6; 8 glass thickness (mm): 6; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 11

42 VESUVIO TTSC90 Klamra 90 (ściana - szkło) Clamp 90 (wall to glass ) Przygotowanie szkła TTSC90 PC połysk / polish TTSC90 SC satyna / satin materiał: mosiądz material: brass grubość szkła (mm): 6; 8 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): 6; 8 recommended torque force (Nm): TTSC90GG 32 Klamra 90 (szkło - szkło) Clamp 90 (glass to glass) TTSC90GG PC TTSC90GG SC połysk / polish satyna / satin materiał: mosiądz grubość szkła (mm): 6; 8 material: brass glass thickness (mm): 6; 8 Przygotowanie szkła 6 mm for glass 6 mm Przygotowanie szkła 8 mm for glass 8 mm zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clampsі Zawiasy i klamry

43 VESUVIO TTSC180 Klamra 180 (szkło - szkło) Clamp 180 (glass to glass) Przygotowanie szkła 65 TTSC180 PC TTSC180 SC materiał: mosiądz grubość szkła (mm): 6; 8 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 recommended torque force (Nm): 10 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 13

44 NOTATKI 14 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clampsі Zawiasy i klamry

45 NOTATKI VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 15

46 NOTATKI 16 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clampsі Zawiasy i klamry

47

48 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

49 ETNA Zawiasy i klamry do kabin prysznicowych Shower hinges and clamps AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

50 ETNA ZAWIASY I KLAMRY DO KABIN PRYSZNICOWYCH SHOWER HINGES AND CLAMPS TGHU - ZAWIASY UNOSZONE TGHU - LIFTED HINGES TGHU90LH TGHU90RH TGHU90-OSLH TGHU90-OSRH TGHU180LH TGHU180RH TGHS - ZAWIASY STANDARDOWE TGHS - STANDARD HINGES TGHS90LH TGHS90RH TGHS90-OSLH TGHS90-OSRH TGHS180LH TGHS180RH TGSC - KLAMRY TGSC - CLAMPS TGSC90 TGSC180 TGSC90-GG Katalog nie stanowi oferty handlowej w rozumieniu art. 66, par. 1 Kodeksu Cywilnego i nie przedstawia stanów magazynowych. Prosimy o każdorazowe potwierdzenie dostępności asortymentu w działach sprzedaży. Zamieszczone zdjęcia mają charakter poglądowy i nie są wierne pod względem skali. The catalogue is not an offer within the meaning of article 66, paragraph 1, of the civil code and it does not represent the actual stock. Please inquire about the stock availability to the sales department. The published pictures are for illustrative purpose only and are not precisely to scale. ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

51 ETNA NOWOCZESNY I SPÓJNY DESIGN CAŁEJ SERII / MODERN AND COHERENT DESIGN FOR ALL SERIE: Ta sama wysokość zawiasów i klamer (H=65 mm); Jednolity design zawiasu standardowego i unoszonego; Dwa rodzaje wykończenia: połysk oraz satyna imitująca stal nierdzewną szczotkowaną; Niewidoczne śruby montażowe zawiasów i klamer, dzięki zastosowaniu maskownic płytek i korpusów; The same height of the hinges and the clamps (H=65mm); The same design both for the standard hinge and for the lifted hinge; Two surface finishes: polished and satin similar to brushed stainless steel; The fixing plate and the body both of the hinges and the clamps come with cover plates, therefore there are not visible screws; EKONOMICZNE I TRWAŁE ROZWIĄZANIA / LONG LASTING TECHNICAL FEATURES: Mechanizmy unoszenia wykonane ze stali nierdzewnej gwarantują ich długą i bezawaryjną eksploatację; Korpusy odlewane z mosiądzu zapewniają trwałe przyleganie powłok chromowych, a tym samym długotrwałe użytkowanie okuć; The lifting mechanism made in the stainless steel to ensure long lasting and failure-free using; All hinges and clamps are made in brass and chromed to ensure a high-quality long lasting shower fittings; UŁATWIENIA W MONTAŻU / EASY INSTALLATION: Możliwość uniwersalnego montażu zawiasów standardowych i unoszonych, zarówno na stronę lewą jak i prawą. Na przykład zawias prawy otwierany na zewnątrz może być zastosowany jako zawias lewy otwierany do wewnątrz; Proste przygotowanie szkła wymaga wycięcia tylko dwóch otworów ø14; Identyczne wycięcia w szkle dla zawiasów standardowych, unoszonych; Lifted hinges and standard hinges can be installed both on the right side and on the left side. For example the right hinge opening outward can be used as the left hinge opening inward; Only two holes ø14 in the glass panel requested for the installation making the glass cut easy; The same glass notch for standard hinges and the lifted hinges; ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 1

52 ETNA ETNA Schemat zastosowań Assembly scheme wnętrze / inside wnętrze / inside LH RH RH LH TGHU90LH TGHS90LH TGHU90RH TGHS90RH TGHU90RH TGHS90RH TGHU90LH TGHS90LH Zawiasy (ściana - szkło) z mocowaniem klasycznym Hinges (wall to glass) with classic fixing wnętrze / inside wnętrze / inside LH RH RH LH TGHU90-OSLH TGHU90-OSRH TGHU90-OSRH TGHU90-OSLH TGHS90-OSLH TGHS90-OSRH TGHS90-OSRH TGHS90-OSLH Zawiasy (ściana - szkło) z mocowaniem bocznym Hinges (wall to glass) with ofset fxing plate wnętrze / inside wnętrze / inside panel stały fix panel panel stały fix panel panel stały fix panel panel stały fix panel LH RH RH LH TGHU180LH TGHU180RH TGHU180RH TGHU180LH TGHS180LH TGHS180RH TGHS180RH TGHS180LH Zawiasy (szkło - szkło) 180 Hinges (glass to glass) ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

53 ETNA TGHU90LH Zawias unoszony lewy 90 (ściana - szkło) Lifted hinge 90 - left (wall to glass) R8 56 Przygotowanie szkła 65 TGHU90LH PC TGHU90LH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TGHU90RH Zawias unoszony prawy 90 (ściana - szkło) Lifted hinge 90 - right (wall to glass) Przygotowanie szkła R TGHU90RH PC połysk / polish TGHU90RH SC satyna / satin materiał: mosiądz material: brass grubość szkła (mm): 6; 8 glass thickness (mm): 6; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 3

54 ETNA TGHU90-OSLH Zawias unoszony lewy 90 (ściana - szkło) z mocowaniem bocznym Lifted hinge 90 - left (wall to glass), offset fixing plate Przygotowanie szkła R TGHU90-OSLH PC TGHU90-OSLH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TGHU90-OSRH Zawias unoszony prawy 90 (ściana - szkło) z mocowaniem bocznym Lifted hinge - right 90 (wall to glass), offset fixing plate R Przygotowanie szkła TGHU90-OSRH PC połysk / polish TGHU90-OSRH SC satyna / satin materiał: mosiądz material: brass grubość szkła (mm): 6; 8 glass thickness (mm): 6; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 4 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

55 ETNA TGHU180LH Zawias unoszony lewy 180 (szkło - szkło) Lifted hinge left (glass to glass) TGHU180LH PC połysk / polish TGHU180LH SC materiał: mosiądz satyna / satin material: brass grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TGHU180RH R R Przygotowanie szkła Zawias unoszony prawy 180 (szkło - szkło) Lifted hinge right (glass to glass) TGHU180RH PC połysk / polish TGHU180RH SC materiał: mosiądz satyna / satin material: brass Przygotowanie szkła grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 5

56 ETNA TGHS90LH Zawias standardowy lewy 90 (ściana - szkło) Standard hinge 90 - left (wall to glass) Przygotowanie szkła TGHS90LH PC TGHS90LH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TGHS90RH Zawias standardowy prawy 90 (ściana - szkło) Standard hinge 90 - right (wall to glass) R R8 56 Przygotowanie szkła 65 TGHS90RH PC połysk / polish TGHS90RH SC satyna / satin materiał: mosiądz material: brass grubość szkła (mm): 6; 8 glass thickness (mm): 6; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 6 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

57 ETNA TGHS90-OSLH Zawias standardowy lewy 90 (ściana - szkło) z mocowaniem bocznym Standard hinge 90 - left (wall to glass), offset fixing plate 5 6 Przygotowanie szkła 40 5 R8 56 TGHS90-OSLH PC TGHS90-OSLH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TGHS90-OSRH Zawias standardowy prawy 90 (ściana - szkło ) z mocowaniem bocznym Standard hinge - right 90 (wall to glass), offset fixing plate Przygotowanie szkła R TGHS90-OSRH PC TGHS90-OSRH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 7

58 ETNA TGHS180LH Zawias standardowy lewy 180 (szkło - szkło) Standard hinge left (glass to glass) TGHS180LH PC połysk / polish TGHS180LH SC materiał: mosiądz satyna / satin material: brass grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): TGHS180RH R R Przygotowanie szkła Zawias standardowy prawy 180 (szkło - szkło) Standard hinge right (glass to glass) TGHS180RH PC połysk / polish TGHS180RH SC materiał: mosiądz satyna / satin material: brass grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 Przygotowanie szkła zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

59 ETNA 28 5 TGSC90 Klamra 90 (ściana - szkło) Clamp 90 (wall to glass ) TGSC90 PC połysk / polish TGSC90 SC satyna / satin 23 Przygotowanie szkła materiał: mosiądz grubość szkła (mm): 6; 8 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): 6; 8 recommended torque force (Nm): 10 TGSC90-GG 32 Klamra 90 (szkło - szkło) Clamp 90 (glass to glass) TGSC90-GG PC TGSC90-GG SC materiał: mosiądz grubość szkła (mm): 6; 8 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 recommended torque force (Nm): 10 Przygotowanie szkła 6 mm for glass 6 mm Przygotowanie szkła 8 mm for glass 8 mm ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 9

60 ETNA TGSC180 Klamra 180 (szkło - szkło) Clamp 180 (glass to glass) TGSC180 PC TGSC180 SC połysk / polish satyna / satin materiał: mosiądz material: brass grubość szkła (mm): 6; 8 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): 6; 8 recommended torque force (Nm): Przygotowanie szkła 10 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

61 NOTATKI ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 11

62 NOTATKI 12 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

63

64 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl 14

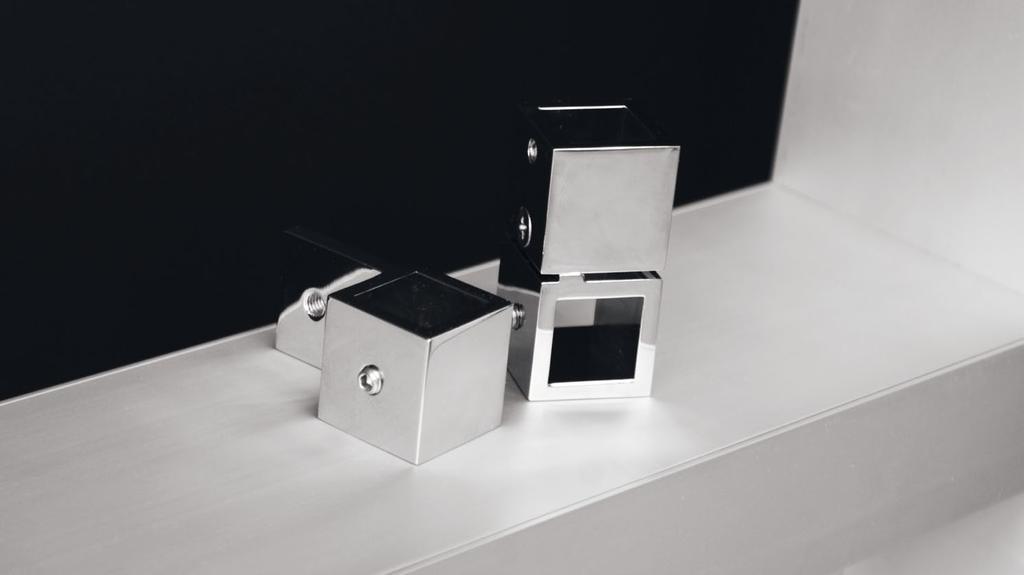

65 AOSTA Łączniki do kabin Crossbar connectors AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

66 AKCESORIA DO SZKŁA HARTOWANEGO

67 AOSTA JHR19 Reling wzmacniający Ø19 mm Round stabiliser bar (tube) Ø19 mm 1000 / JHR PSS JHR PSS JHR SSS JHR SSS materiał: stal nierdzewna średnica rury (mm): 19 Wykończenie Finish połysk / polish połysk / polish satyna / satin satyna / satin Długość (mm) Length (mm) material: stainless steel tube diameter (mm): 19 CDA/CB01ADJ JH01ADJ Łącznik przegubowy, kątowy Swivel angular connector Materiał / Material JH01ADJ PC mosiądz / brass chrom połysk / polished chrome JH01ADJ SC mosiądz / brass chrom satyna / satin chrome AOSTA І Łączniki І Crossbar connectors 1

68 AOSTA JH02ADJ Łącznik boczny, przelotowy szkło - reling Parallel connector , JH02ADJ PC JH02ADJ SC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome grubość szkła (mm): 6; 8; 10 glass thickness (mm): 6; 8; 10 JH03AA Łącznik przelotowy, osiowy szkło - reling Intermediate connector 25 19, JH03AA PC JH03AA SC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome grubość szkła (mm): 6; 8; 10 glass thickness (mm) : 6; 8; 10 2 AOSTAІ Łączniki І Crossbar connectors+

69 AOSTA JH03BA Łącznik końcowy szkło - reling End connector 25 JH03BA PC JH03BA SC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome grubość szkła (mm): 6; 8; 10 glass thickness (mm) : 6; 8; 10 JH03T Łącznik T do relingów T - junction connector , JH03T PC JH03T SC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome AOSTAІ Łączniki І Crossbar connectors 3

70 AOSTA JH04 Łącznik końcowy ściana - reling Fixed wall connector 40 JH04PC JH04SC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome JH045 Łącznik końcowy ściana - reling 45 Fixed wall connector , , JH045PC JH045SC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome 4 AOSTAІ Łączniki І Crossbar connectors

71 AOSTA JH05ADJ Łącznik przegubowy ściana - reling Swivel wall connector 50 JH05ADJ PC JH05ADJ SC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome JH001ADJ/500 Stabilizator okrągły, regulowany szkło - szkło, mm Adjustable connector glass to glass, mm Materiał / Material JH001ADJ/500PC mosiądz / brass stal nierdzewna / stainless steel chrom połysk / polished chrome JH001ADJ/500SC mosiądz / brass stal nierdzewna / stainless steel chrom satyna / satin chrome grubość szkła (mm): 6; 8; 10 glass thickness (mm) : 6; 8; 10 AOSTAІ Łączniki І Crossbar connectors 5

72 AOSTA JH002ADJ/1000 Stabilizator okrągły, regulowany ściana - szkło, mm Adjustable connector bar wall to glass, mm Materiał / Material JH002ADJ/1000PC mosiądz / brass stal nierdzewna / stainless steel chrom połysk / polished chrome JH002ADJ/1000SC mosiądz / brass stal nierdzewna / stainless steel chrom satyna / satin chrome grubość szkła (mm): 6; 8; 10 glass thickness (mm): 8; 10 CDA/CB01ADJ JH003ADJ/450 Stabilizator okrągły, regulowany ściana - szkło 45, mm Adjustable connector 45 wall to glass, mm Materiał / Material JH003ADJ/450PC mosiądz / brass stal nierdzewna / stainless steel chrom połysk / polished chrome JH003ADJ/450SC mosiądz / brass stal nierdzewna / stainless steel chrom satyna / satin chrome grubość szkła (mm): 6; 8; 10 glass thickness (mm) : 6; 8; 10 6 AOSTAІ Łączniki І Crossbar connectors

73 AOSTA JSR15 Reling wzmacniający kwadratowy 15x15 mm Square stabiliser bar 15x15 mm /2000 JS01ADJ Łącznik regulowany, kątowy do relingów kwadratowych Swivel angular connector ~ JSR PSS JSR PSS JSR SSS JSR SSS materiał: stal nierdzewna rura kwadratowa (mm): 15x15 Wykończenie Finish połysk / polish połysk / polish satyna / satin satyna / satin Długość (mm) Length (mm) material: stainless steel square tube (mm): 15x ~ Materiał / Material JS01ADJ PC mosiądz / brass stal nierdzewna / stainless steel chrom połysk / polished chrome JS01ADJ SC mosiądz / brass stal nierdzewna / stainless steel chrom satyna / satin chrome AOSTAІ Łączniki І Crossbar connectors 7

74 AOSTA JS02 Łącznik boczny, przelotowy szkło - reling kwadratowy Parallel connector 23 CDA/CB01ADJ JS03AA Łącznik przelotowy, osiowy szkło - reling kwadratowy Intermediate connector 23 ~ ~49, ~ ~ Materiał / Material JS02PC mosiądz / brass stal nierdzewna / stainless steel chrom połysk / polished chrome JS02SC mosiądz / brass stal nierdzewna / stainless steel chrom satyna / satin chrome grubość szkła (mm): 6; 8; 10 glass thickness (mm): 6; 8; Materiał / Material JS03AA PC mosiądz / brass stal nierdzewna / stainless steel chrom połysk / polished chrome JS03AA SC mosiądz / brass stal nierdzewna / stainless steel chrom satyna / satin chrome grubość szkła (mm): 6; 8; 10 glass thickness (mm): 6; 8; 10 8 AOSTAІ Łączniki І Crossbar connectors

75 AOSTA JS03BA Łącznik końcowy szkło - reling kwadratowy End connector ~ ~ JS03BA PC JS03BA SC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome grubość szkła (mm): 6; 8; 10 glass thickness (mm): 6; 8; 10 JS03T Łącznik T do relingów T - junction connector ~ ~16 23 Materiał / Material JS03T PC mosiądz / brass stal nierdzewna / stainless steel chrom połysk / polished chrome JS03T SC mosiądz / brass stal nierdzewna / stainless steel chrom satyna / satin chrome AOSTAІ Łączniki І Crossbar connectors 9

76 AOSTA JS04 Łącznik końcowy ściana - reling kwadratowy Fixed wall connector 23 ~ ~16 23 Materiał / Material JS04PC mosiądz / brass stal nierdzewna / stainless steel chrom połysk / polished chrome JS04SC mosiądz / brass stal nierdzewna / stainless steel chrom satyna / satin chrome CDA/CB01ADJ JS045 Łącznik końcowy ściana - reling 45 Fixed wall connector ~ ~16 23 Materiał / Material JS045PC mosiądz / brass stal nierdzewna / stainless steel chrom połysk / polished chrome JS045SC mosiądz / brass stal nierdzewna / stainless steel chrom satyna / satin chrome 10 AOSTAІ Łączniki І Crossbar connectors

77 AOSTA JS05ADJ Łącznik regulowany ściana - reling kwadratowy Adjustable wall connector ~ ~ JS05ADJ PC JS05ADJ SC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome JS002ADJ/1000 Stabilizator kwadratowy regulowany ściana - szkło, mm Square adjustable stabiliser wall to glass, mm L=850~1000mm x15 22x Materiał / Material JS002ADJ/1000PC mosiądz / brass stal nierdzewna / stainless steel chrom połysk / polished chrome JS002ADJ/1000SC mosiądz / brass stal nierdzewna / stainless steel chrom satyna / satin chrome grubość szkła (mm): 6; 8; 10 glass thickness (mm): 6; 8; 10 AOSTAІ Łączniki І Crossbar connectors 11

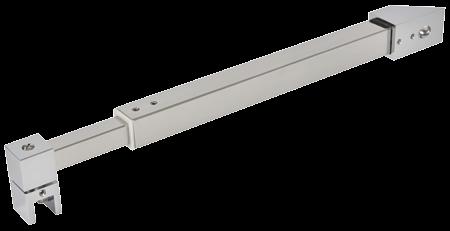

78 AOSTA JS003ADJ/450 Stabilizator kwadratowy, regulowany ściana - szkło 45, mm Square adjustable stabiliser 45 wall to glass, mm L=270~450mm x15 22x Materiał / Material JS003ADJ/450PC mosiądz / brass stal nierdzewna / stainless steel chrom połysk / polished chrome JS003ADJ/450SC mosiądz / brass stal nierdzewna / stainless steel chrom satyna / satin chrome grubość szkła (mm): 6; 8; 10 glass thickness (mm): 6; 8; AOSTAІ Łączniki І Crossbar connectors

79

80 NOTATKI CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

81 AOSTA Łączniki prostokątne do kabin prysznicowych Rectangular crossbar connectors AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

82 AKCESORIA DO SZKŁA HARTOWANEGO

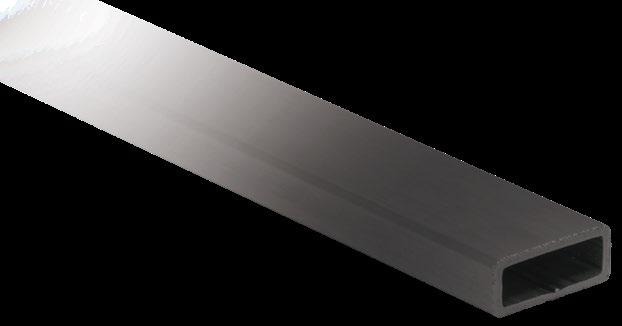

83 AOSTA SHCR Reling wzmacniający kwadratowy 10x20 mm Rectangle stabiliser bar 10x20 mm / Kod Code SHCR-1000BL SHCR-1000PSS SHCR-1000SSS SHCR-2000BL SHCR-2000PSS SHCR-2000SSS Wykończenie Finish czarny galwanizowany / black galvanized połysk / polished satyna / satin czarny galwanizowany / black galvanized połysk / polished satyna / satin Długość (mm) Length (mm) materiał: stal nierdzewna material: stainless steel SHC01ADJ Łącznik przegubowy, kątowy Swivel angular connector Materiał / Material SHC01ADJ PC mosiądz / brass chrom połysk / polished chrome SHC01ADJ SC mosiądz / brass chrom satyna / satin chrome AOSTA І Łączniki prostokątne do kabin prysznicowych І Rectangular crossbar connectors 1

84 AOSTA SHC02ADJ Łącznik boczny, przelotowy szkło - reling Parallel connector ~13 ~35.5 Materiał / Material SHC02ADJ PC mosiądz / brass chrom połysk / polished chrome SHC02ADJ SC mosiądz / brass chrom satyna / satin chrome 25 Grubość szkła (mm): 8-12 glass thickness (mm): 8-12 SHC03BA Łącznik końcowy regulowany szkło - reling 90 O End connector ~13 Materiał / Material SHC03BA BL SHC03BA PC SHC03BA SC mosiądz / brass mosiądz / brass mosiądz / brass czarny galwanizowany / black galvanized chrom połysk / polished chrome chrom satyna / satin chrome 25 Grubość szkła (mm): 8-12 glass thickness (mm): AOSTA І Łączniki prostokątne do kabin prysznicowych І Rectangular crossbar connectors

85 AOSTA SHC03T Łącznik T do relingów T - junction connector Materiał / Material SHC03T PC mosiądz / brass chrom połysk / polished chrome SHC03T SC mosiądz / brass chrom satyna / satin chrome SHC04 Łącznik stały ściana-reling Fixed wall connector Materiał / Material SHC04 BL SHC04 PC SHC04 SC mosiądz / brass mosiądz / brass mosiądz / brass czarny galwanizowany / black galvanized chrom połysk / polished chrome chrom satyna / satin chrome AOSTA І Łączniki prostokątne do kabin prysznicowych І Rectangular crossbar connectors 3

86 AOSTA SHC04ADJ Łącznik regulowany ściana-reling Adjustable wall connector Materiał / Material SHC04ADJ BL SHC04ADJ PC SHC04ADJ SC mosiądz / brass mosiądz / brass mosiądz / brass czarny ocynk/ black galvanized chrom połysk / polished chrome chrom satyna / satin chrome SHC30AA Łącznik stały, przelotowy szkło - reling 90 O Intermediate connector ~13 Materiał / Material SHC30AA PC mosiądz / brass chrom połysk / polished chrome SHC30AA SC mosiądz / brass chrom satyna / satin chrome Grubość szkła (mm): 8-12 glass thickness (mm): AOSTA І Łączniki prostokątne do kabin prysznicowych І Rectangular crossbar connectors

87 AOSTA SHC30BA Łącznik stały, końcowy szkło - reling 90 O End connector ~13 Materiał / Material SHC30BA BL SHC30BA PC SHC30BA SC mosiądz / brass mosiądz / brass mosiądz / brass czarny ocynk/ black galvanized chrom połysk / polished chrome chrom satyna / satin chrome Grubość szkła (mm): 8-12 glass thickness (mm): 8-12 SHC31AA Łącznik stały, przelotowy szkło - reling 180 O Intermediate connector ~13 Materiał / Material SHC31AA PC mosiądz / brass chrom połysk / polished chrome SHC31AA SC mosiądz / brass chrom satyna / satin chrome Grubość szkła (mm): 8-12 glass thickness (mm): 8-12 AOSTA І Łączniki prostokątne do kabin prysznicowych І Rectangular crossbar connectors 5

88 AOSTA SHC06GBA Łącznik końcowy, regulowany Adjustable end connector SHCR reling wzmacniający kwadratowy 10x20 mm SHCR - rectangle stabiliser bar 10x20 mm 40 Łącznik stały ściana-reling - SHC04 Fixed wall connector - SHC SHC06GBA - łącznik końcowy, regulowany SHC06GBA - adjustable end connector Wycięcia w szkle / Przykładowy schemat montażu Example applications Materiał / Material SHC06GBA PC mosiądz / brass chrom połysk / polished chrome SHC06GBA SC mosiądz / brass chrom satyna / satin chrome Grubość szkła (mm): 8-12 glass thickness (mm): AOSTA І Łączniki prostokątne do kabin prysznicowych І Rectangular crossbar connectors

89 AOSTA І Łączniki prostokątne do kabin prysznicowych І Rectangular crossbar connectors AOSTA

90 AOSTA AOSTA І Łączniki prostokątne do kabin prysznicowych І Rectangular crossbar connectors

91

92 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

93 MODENA Gałki i uchwyty prysznicowe Knobs and shower handles AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

94 AKCESORIA DO SZKŁA HARTOWANEGO

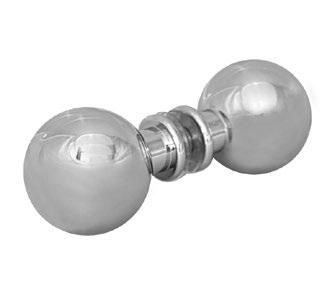

95 MODENA KHJ Gałka do drzwi (ø32) Door knob (ø32) Przygotowanie szkła KHJ15-32PC KHJ15-32SC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome grubość szkła (mm): 8-12 glass thickness (mm): 8-12 TGKH Gałka do drzwi (ø25) Door knob (ø25) 25.5 ~5, Przygotowanie szkła TGKH16-25PC TGKH16-25SC Materiał / Material aluminium / aluminium aluminium / aluminium chrom połysk / polished chrome chrom satyna / satin chrome grubość szkła (mm): 8-12 glass thickness (mm): 8-12 KH-30 Gałka do drzwi (ø25) Door knob (ø25) ~ ~2.5 Przygotowanie szkła KH-30PSS Materiał / Material stal nierdzewna / stainless steel połysk / polished grubość szkła (mm): 6-12 glass thickness (mm): 6-12 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles 1

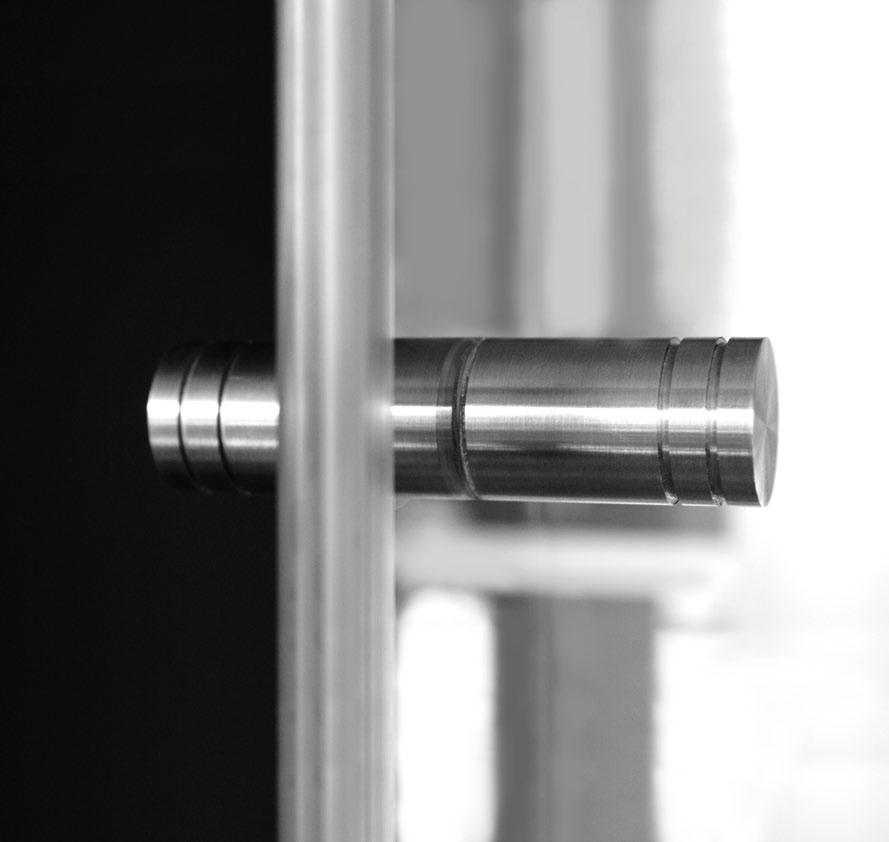

96 MODENA KH16-32 Gałka do drzwi (Ø32) / Door knob (Ø32) Przygotowanie szkła KH16-32PSS KH16-32SC Materiał / Material stal nierdzewna / stainless steel mosiądz / brass połysk / polished chrom satyna / satin chrome grubość szkła (mm): 8-12 glass thickness (mm): 8-12 KH16-38 Gałka do drzwi (ø38) / Door knob (ø38) Materiał / Material Wykończenie/ Finish 25 Przygotowanie szkła KH16-38SSS KH16-38PSS stal nierdzewna / stainless steel stal nierdzewna / stainless steel satyna / satin połysk / polished grubość szkła (mm): 8-12 glass thickness (mm): 8-12 KHJ32 Gałka drzwiowa / Door knob Przygotowanie szkła KHJ32PC KHJ32SC Materiał / Material mosiądz/ brass mosiądz/ brass chrom połysk / polished chrome chrom satyna / satin chrome grubość szkła (mm): 8-12 glass thickness (mm): MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles

97 MODENA KH17-25 Gałka do drzwi (Ø25) / Door knob (Ø25) Przygotowanie szkła KH17-25PSS KH17-25SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin grubość szkła (mm): 8-12 glass thickness (mm): 8-12 KH18-32 Gałka do drzwi (Ø32) / Door knob (Ø32) Przygotowanie szkła KH18-32PC KH18-32SC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome grubość szkła (mm): 8-12 glass thickness (mm): 8-12 TGKH33 Gałka do drzwi / Door knob ~ Przygotowanie szkła Materiał / Material TGKH33PC TGKH33SC aluminium / aluminium aluminium / aluminium chrom połysk / polished chrome chrom satyna / satin chrome grubość szkła (mm): 8-12 glass thickness (mm): 8-12 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles 3

98 MODENA TGKH43 Gałka do drzwi / Door knob Przygotowanie szkła Materiał / Material TGKH43 PC TGKH43 SC aluminium / aluminium aluminium / aluminium chrom połysk / polished chrome chrom satyna / satin chrome grubość szkła (mm): 8-12 glass thickness (mm): 8-12 KH30 Uchwyt drzwiowy / Door handle Materiał / Material 30 Przygotowanie szkła KH30PC KH30SC mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome 10 grubość szkła (mm): 8-12 glass thickness (mm): 8-12 KHJ24 Gałka do drzwi / Door knob x Przygotowanie szkła KHJ24PC KHJ24SC Materiał / Material mosiądz / brass mosiądz / brass Wykończenie/ Finish chrom połysk / polished chrome chrom satyna / satin chrome grubość szkła (mm): 8-12 glass thickness (mm): MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles

99 MODENA KHJ25 Uchwyt drzwiowy Door handle 20 ~ x Przygotowanie szkła Materiał / Material KHJ25PSS stal nierdzewna / stainless steel połysk / polished KHJ25SSS stal nierdzewna / stainless steel satyna / satin grubość szkła (mm): 8-12 glass thickness (mm): 8-12 H Uchwyt kwadratowy Square door handle x19 Przygotowanie szkła Materiał / Material H PSS stal nierdzewna / stainless steel połysk / polished H SSS stal nierdzewna / stainless steel satyna / satin grubość szkła (mm): 8-12 glass thickness (mm): 8-12 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles 5

100 MODENA H16 Uchwyt drzwiowy Door handle L L1 L1 L L1 16 H LPSS połysk / polished H LSSS satyna / satin H LPSS połysk / polished H LSSS satyna / satin materiał: stal nierdzewna material: stainless steel grubość szkła (mm): 8-12 glass thickness (mm): 8-12 Przygotowanie szkła H02-20/ x20 20x20 Uchwyt kwadratowy Square door handle ~40 Widok A View A 10 ~ ~40 Widok A View A Materiał / Material Wykończenie/ Finish H02-20/40-450PSS stal nierdzewna / stainless steel połysk / polished H02-20/40-450SSS stal nierdzewna / stainless steel satyna / satin grubość szkła (mm): 8; 10; 12 glass thickness (mm): 8; 10; 12 Przygotowanie szkła 6 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles

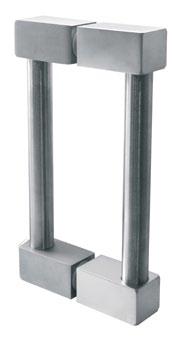

101 MODENA H01-KH17-KH01 25 Uchwyt drzwiowy Door handle Materiał / Material H01-KH17-KH01PSS H01-KH17-KH01SSS stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 material: stainless steel glass thickness (mm): 8; 10; 12 H12 Uchwyt drzwiowy Door handle Przygotowanie szkła H LPSS Materiał / Material stal nierdzewna / stainless steel połysk / polished H LSSS stal nierdzewna / stainless steel satyna / satin Przygotowanie szkła grubość szkła (mm): 8-12 glass thickness (mm): 8-12 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles 7

102 90 MODENA US625 Zamek / Latch Materiał / Material US625PSS US625SSS stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin grubość szkła (mm): 8-12 glass thickness (mm): 8-12 GK625 Zaczep do zamka US625 / Strike for latch US625 GK625 Zaczep GK625 Strike Przygotowanie szkła: szkło - szkło : glass - glass US625 Zamek US625 Latch Przygotowanie szkła: ściana - szkło : wall - glass Materiał / Material GK625PSS GK625SSS stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin 16 grubość szkła (mm): 8-12 glass thickness (mm): 8-12 KP625 Zaczep do zamka US625 (mocowany na ścianie) Strike for latch US625 (fixed to wall) GK625 Zaczep GK625 Strike Przygotowanie szkła US625 Zamek US625 Latch Materiał / Material KP625PSS stal nierdzewna / stainless steel połysk / polished KP625SSS stal nierdzewna / stainless steel satyna / satin 8 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles

103

104 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

105 BUDRIO Uszczelki i progi kabinowe Clip seals & shower doorsteps AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

106 AKCESORIA DO SZKŁA HARTOWANEGO

107 BUDRIO ABE Uszczelka Clip seal Uszczelka ABE6-8 montaż na szkle 6 mm Clip seal ABE6-8 for glass 6 mm Uszczelka ABE6-8 Clip seal ABE Uszczelka ABE6-8 montaż na szkle 8 mm Clip seal ABE6-8 for glass 8 mm Uszczelka ABE10 montaż na szkle 10 mm Clip seal ABE10 for glass 10 mm Uszczelka ABE10 Clip seal ABE10 ABE6-8 ABE10 Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 1

108 BUDRIO ASE Uszczelka Clip seal ~5 6 Uszczelka ASE6-8 montaż na szkle 6 mm Clip seal ASE6-8 for glass 6 mm ~ Uszczelka ASE6-8 Clip seal ASE6-8 Uszczelka ASE6-8 montaż na szkle 8 mm Clip seal ASE6-8 for glass 8 mm Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) ASE materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals

109 BUDRIO BSE Uszczelka Clip seal ~28 16 Uszczelka BSE6-8 montaż na szkle 6 mm Clip seal BSE6-8 for glass 6 mm 8 ~15 ~ ~9 Uszczelka BSE6-8 Clip seal BSE6-8 Uszczelka BSE6-8 montaż na szkle 8 mm Clip seal BSE6-8 for glass 8 mm Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) BSE materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 3

110 BUDRIO DOE Uszczelka Clip seal Uszczelka DOE6-8 montaż na szkle 6 mm Clip seal DOE6-8 for glass 6 mm 8 13 Uszczelka DOE6-8 Clip seal DOE6-8 Uszczelka DOE6-8 montaż na szkle 8 mm Clip seal DOE6-8 for glass 8 mm Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) DOE materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals

111 BUDRIO GCE Uszczelka Clip seal Uszczelka GCE6-8 montaż na szkle 6 mm Clip seal GCE6-8 for glass 6 mm Uszczelka GCE6-8 Clip seal GCE6-8 Uszczelka GCE6-8 montaż na szkle 8 mm Clip seal GCE6-8 for glass 8 mm GCE6-8 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 5

112 BUDRIO GGE Uszczelka Clip seal Uszczelka GGE8-10 montaż na szkle 8 mm Clip seal GGE8-10 for glass 8 mm Uszczelka GGE8-10 Clip seal GGE Uszczelka GGE8-10 montaż na szkle 10 mm Clip seal GGE8-10 for glass 10 mm GGE8-10 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals

113 BUDRIO OWE Uszczelka Clip seal Uszczelka OWE6-8 montaż na szkle 6 mm Clip seal OWE6-8 for glass 6 mm Uszczelka OWE6-8 montaż na szkle 8 mm Clip seal OWE6-8 for glass 8 mm Uszczelka OWE6-8 Clip seal OWE Uszczelka OWE10 montaż na szkle 10 mm Clip seal OWE10 for glass 10 mm OWE6-8 OWE10 12 Uszczelka OWE10 Clip seal OWE10 Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 7

114 BUDRIO SDE Uszczelka Clip seal Uszczelka SDE8-10 montaż na szkle 8 mm Clip seal SDE8-10 for glass 8 mm Uszczelka SDE8-10 Clip seal SDE Uszczelka SDE8-10 montaż na szkle 10 mm Clip seal SDE8-10 for glass 10 mm Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) SDE materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals

115 BUDRIO WBE Uszczelka Clip seal Uszczelka WBE6-8 montaż na szkle 6 mm Clip seal WBE6-8 for glass 6 mm Uszczelka WBE6-8 Clip seal WBE6-8 Uszczelka WBE6-8 montaż na szkle 8 mm Clip seal WBE6-8 for glass 8 mm WBE6-8 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 9

116 BUDRIO WSE Uszczelka Clip seal Uszczelka WSE6-8 Clip seal WSE Uszczelka WSE6-8 montaż na szkle 8 mm Clip seal WSE6-8 for glass 8 mm Uszczelka WSE6-8 montaż na szkle 6 mm Clip seal WSE6-8 for glass 6 mm Uszczelka WSE8-10 Clip seal WSE Uszczelka WSE8-10 montaż na szkle 10 mm Clip seal WSE8-10 for glass 10 mm WSE6-8 WSE8-10 Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals

117 BUDRIO PMBE Uszczelka magnetyczna Magnetic clip seal Uszczelka PMBE6-8 montaż na szkle 6 mm Clip seal PMBE6-8 for glass 6 mm Uszczelka PMBE6-8 Clip seal PMBE Uszczelka PMBE6-8 montaż na szkle 8mm Clip seal PMBE6-8 for glass 8 mm PMBE6-8 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 11

118 BUDRIO PMFE Uszczelka magnetyczna 90 / 180 Magnetic clip seal 90 / ~15.5 ~ Uszczelka PMFE6-8 montaż na szkle 6 mm Clip seal PMFE6-8 for glass 6 mm Uszczelka PMFE6-8 Clip seal PMFE6-8 ~18.5 ~18.5 PMFE6-8 PMFE6-8-L2500 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO Uszczelka PMFE6-8 montaż na szkle 8 mm Clip seal PMFE6-8 for glass 8 mm 12 BUDRIO І Uszczelki І Clip seals

119 6 BUDRIO PMSE Uszczelka magnetyczna 135 Magnetic clip seal Uszczelka PMSE6-8 montaż na szkle 6 mm Clip seal PMSE6-8 for glass 6 mm Uszczelka PMSE6-8 Clip seal PMSE6-8 Uszczelka PMSE6-8 montaż na szkle 8 mm Clip seal PMSE6-8 for glass 8 mm PMSE6-8 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 13

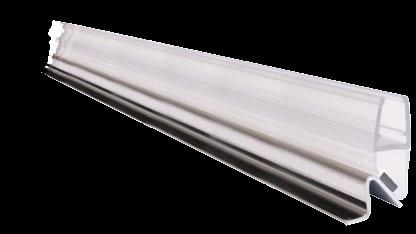

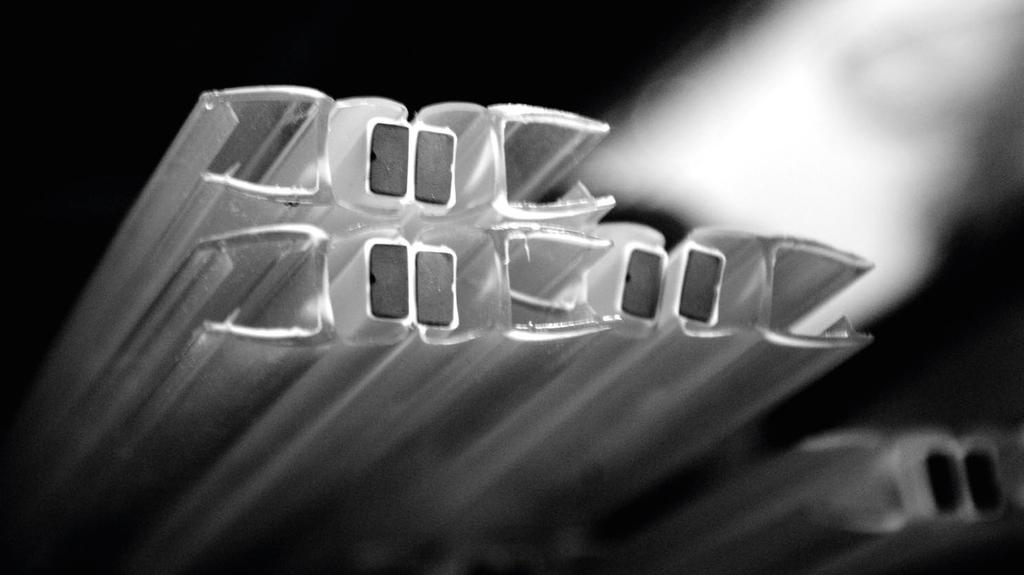

120 BUDRIO LMP2200 Profil magnetyczny Magnetic profile 1 ~9 90 ~17 ~7 45 LMP2200 materiał: stal nierdzewna wykończenie: półpołysk Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: stainless steel finish: semi-polished LMP2200SET Profil magnetyczny z 1/2 uszczelki magnetycznej Magnetic profile with 1/2 of magnetic seal 9 ~17 6 ~15 Profil LMP2200SET montaż na szkle 6 mm Profile LMP2200SET for glass 6 mm 9 LMP2200SET Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) ~17 8 materiał: PVC / stal nierdzewna zakres temperatur: 0-50 C odporność UV: EN ISO wykończenie: półpołysk material: PVC / stainless steel temperature range: 0-50 C UV resistance: EN ISO finish: semi-polished ~18 Profil LMP2200SET montaż na szkle 8 mm Profile LMP2200SET for glass 8 mm HPPMMA Próg / Doorstep seal 6.5 Długość standardowa (mm) Standard lenght (mm) 12 HPPMMA 2000 materiał: acrylic glass material: acrylic glass 14 BUDRIO І Uszczelki І Clip seals

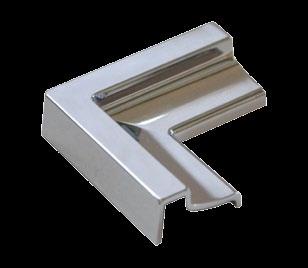

121 BUDRIO TGMP Próg aluminiowy Doorstep profile 33 ~ ~ TGMP-950 PPC TGMP-2000 PPC TGMP-3000 PPC Wykończenie Finish półpołysk / semi-polished półpołysk / semi-polished półpołysk / semi-polished Długość (mm) Length (mm) materiał: aluminium material: aluminium TGMB-01L Profil końcowy lewy do progu aluminiowego - boczny Doorstep side end cap - left TGMB-01L PC Wykończenie Finish połysk / polished Materiał Material PVC / PVC BUDRIO І Próg kabinowy І Shower doorstep 15

122 BUDRIO TGMB-01R Profil końcowy prawy do progu aluminiowego - boczny Doorstep side end cap - right TGMK-02L Profil końcowy lewy do progu aluminiowego Doorstep end cap - left 23 ~40.5 ~4 9 9 ~16 ~ ~ TGMB-01R PC Wykończenie Finish połysk / polished Materiał Material PVC / PVC ~ TGMK-02L PC Wykończenie Finish połysk / polished Materiał Material PVC / PVC 16 BUDRIO І Próg kabinowy І Shower doorstep

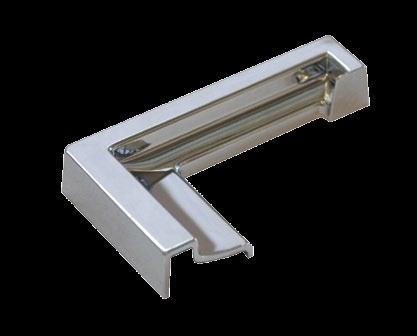

123 BUDRIO TGMK-02R Profil końcowy prawy do progu aluminiowego Doorstep end cap - right TGMN-03 Profil narożny do progu aluminiowego Doorstep corner connector ~40.5 ~16 ~4 9 9 ~ TGMK-02R PC Wykończenie Finish połysk / polished Materiał Material PVC / PVC 9 ~17.5 TGMN-03 PC Wykończenie Finish połysk / polished Materiał Material PVC / PVC BUDRIO І Próg kabinowy І Shower doorstep 17

124 BUDRIO BUDRIO Schemat zastosowań Assembly scheme 6.5 TGMP Próg aluminiowy TGMK-02R TGMP Doorstep profile Profil końcowy prawy do progu aluminiowego TGMK-02R Doorstep end cap - right TGMB-01L Profil końcowy lewy do progu aluminiowego - boczny TGMB-01L Doorstep side end cap - left Przykład zastosowania dla kabiny z drzwiami otwieranymi na zewnątrz Example of installation on outside opening shower door 18 BUDRIO І Próg kabinowy І Shower doorstep

125 BUDRIO BUDRIO Schemat zastosowań Assembly scheme TGMK-02R Profil końcowy prawy do progu aluminiowego TGMK-02R Doorstep end cap - right TGMP Próg aluminiowy TGMP Doorstep profile ~27.5 TGMK-02L Profil końcowy lewy do progu aluminiowego TGMK-02L Doorstep end cap - left TGMN-03 Profil narożny do progu aluminiowego TGMN-03 Doorstep corner connector Przykład zastosowania dla systemu przesuwnego SF40 Example of installation on sliding system SF40 BUDRIO І Próg kabinowy І Shower doorstep 19

126 NOTATKI 20 BUDRIO І Próg kabinowy І Shower doorstep

127

128 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

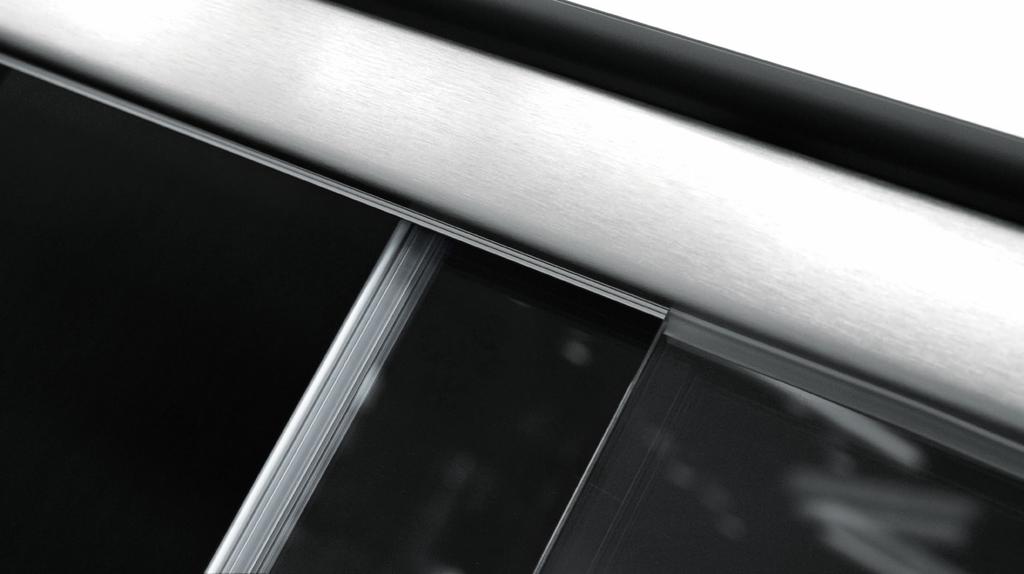

129 TRIESTE SF40 System przesuwny Sliding system AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

130 AKCESORIA DO SZKŁA HARTOWANEGO

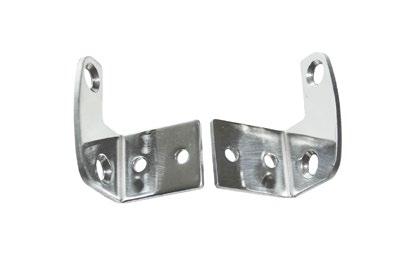

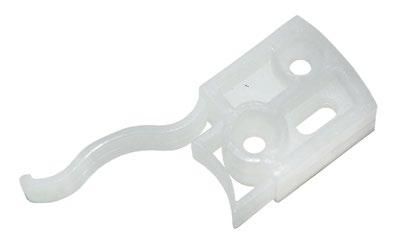

131 Quality product of TRIESTE SF40 TREISTE SF40 System przesuwny TRIESTE SF40 Sliding system TRIESTE SF40 SF40-STP Odbój SF40-STP End stopper SF40-TR Prowadnica górna SF40-TR Top track SF40-ROLLER Wózek z klamrą SF40-ROLLER Carrige roller with clamp SF40-BK Kątownik montażowy SF40-BK Mounting bracket Uszczelka BUDRIO BUDRIO Clip seal Przykładowy uchwyt Exemplary handle Panel przesuwy Sliding door Panel stały Fixed panel SF-GUIDE Prowadnica dolna SF-Guide Floor guide Profil montażowy do panela stałego: FIX-D, FIXS Chanel for fixed panel: FIX-D, FIXS Profil montażowy do panela stałego: FIX-D, FIXS Chanel for fixed panel: FIX-D, FIXS Zestaw na jedno skrzydło zawiera: One panel set includes: Produkt / Produkt Sztuk / Pcs prowadnica górna / top track 1 wózek z klamrą / knob clamb roller 2 odbój z zaczepem / end stopper with catch 2 kątownik montażowy - komplet/ mounting brackets -set 1 prowadnica dolna / floor guide 1 Zestaw na jedno skrzydło One panel set SF40-SET PSS SF40-SET AX Długość (mm) Lenght (mm) Wykończenie Finish aluminium anodowane połysk polished anodized aluminium alinox / alinox grubość szkła (mm): 8; 10 glass thickness (mm): 8; 10 udźwig systemu (kg): 60 set s capacity (kg): 60 Zestaw na dwa skrzydła 90 zawiera: Two panels 90 set- corner instalation - includes: Produkt / Produkt Sztuk / Pcs prowadnica górna / top track 1 wózek z klamrą / knob clamb roller 4 odbój z zaczepem / end stopper with catch 4 kątownik montażowy - komplet/ mounting brackets -set 1 prowadnica dolna / floor guide 2 łącznik kątowy szyn kąt 90 / 90 angled connector 1 udźwig systemu (kg): 2 x 60 set s capacity (kg) : 2 x 60 Zestaw na dwa skrzydła 90 Two panels 90 set- corner instalation SF40-SET90 PSS SF40-SET90 AX Długość (mm) Lenght (mm) Wykończenie Finish aluminium anodowane połysk polished anodized aluminium alinox / alinox grubość szkła (mm): 8; 10 glass thickness (mm): 8; 10 Zestawy nie zawierają: profila montażowego: FIX-D, FIXS, uszczelek i uchwytu Sets not include: U channel for fixed glass panel: FIX-D, FIXS, seals and handle TRIESTE SF40 І System przesuwny І Sliding system 1

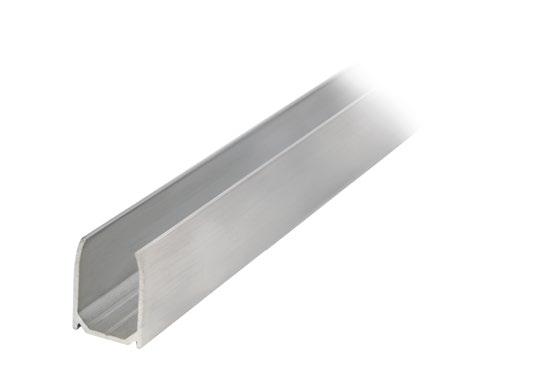

132 TRIESTE SF40 Quality product of SF40-TR Prowadnica górna Top track SF40-TR2200PSS SF40-TR2200AX materiał: aluminium Długość (mm) Lenght (mm) Wykończenie Finish aluminium anodowane połysk polished anodized aluminium alinox / alinox material: aluminium SF40-ROLLER Wózek z klamrą na łożyskach kulkowych Carriage roller with clamp SF40-ROLLER-PSS SF40-ROLLER-SSS materiał: stal nierdzewna grubość szkła (mm): 8; 10 Wykończenie Finish połysk / polish satyna / satin material: stainless steel glass thickness (mm): 8; 10 Przygotowanie szkła panel jezdny for sliding panel 2 TRIESTE SF40 І System przesuwny І Sliding system

133 Quality product of TRIESTE SF40 SF40-STP Odbój z zaczepem End stopper with catch SF40-STP SF40BK Kątownik montażowy (komplet P+L) Mounting bracket (set R+L) SF40BK-PSS SF40BK-SATIN materiał: stal chromowana połysk / polish satyna / satin material: chromed steel 8-10 SF-GUIDE Prowadnica dolna Floor guide SF-GUIDE Materiał / Material teflon / teflon grubość szkła (mm): 8; 10 glass thickness (mm): 8; 10 TRIESTE SF40 І System przesuwny І Sliding system 3

134 TRIESTE SF40 Quality product of SF40-CORNER CDA/DRM100 Łącznik kątowy szyn SF40 kąt 90 SF40 90 angled connector SF40-CORNER-PSS SF40-CORNER-SATIN materiał: plastik Wykończenie Finish imitacja stal połysk / imitation polished steel imitacja alinox / imitation alinox material: plastic FIXD Profil do montażu panela stałego U-Section profile for fixed panels ;8;10 FIXD-EC Zaślepka czołowa dla FIXD End cap for FIXD Grubość szkła (mm): Glass thickness (mm): Wykończenie Finish 1.3 FIXD-3000PC 6; 8; 10 połysk / polished 17.5 FIXD-3000NAS 6; 8; 10 anoda satyna / satin anodized materiał: aluminium długość (mm): 3000 *Produkt zalecany do stosowania w kabinach prysznicowych material: aluminium lenght (mm): 3000 *Product is recommended for use in shower boxes 17 Materiał Material Wykończenie Finish FIXD-EC PSS stal nierdzewna/ stainless steel połysk / polished FIXD-EC SSS stal nierdzewna/ stainless steel satyna / satin 4 TRIESTE SF40 І System przesuwny І Sliding system

135 Quality product of TRIESTE SF40 FIXS 8 Profil do montażu panela stałego z zamontowanymi uszczelkami - zestaw U-Section profile for fixed panels equipped with the preassembled seal FIXS-SET3000PC FIXS-SET3000NAS Grubość szkła (mm): Glass thickness (mm): 8 8 Wykończenie Finish połysk / polished anoda satyna / satin anodized materiał: aluminium długość (mm): 3000 zawiera komplet uszczelek *Produkt zalecany do stosowania w kabinach prysznicowych material: aluminium lenght (mm): 3000 seals included *Product is recommended for use in shower boxes FIXS-EC 15.5 Zaślepka czołowa dla FIXS End cap for FIXS 19 FIXS-EC PSS FIXS-EC ABS NAS Materiał Material stal nierdzewna / stainless steel ABS/ ABS Wykończenie Finish połysk / polished ciemny szary / dark gray U Uszczelki do profili FIX-U i FIX-C FIX-U & FIX-C seals U1 U2 U4 Profil / Panel FIX-U & FIX-C FIX-U & FIX-C FIX-U & FIX-C Grubość szkła (mm) Glass thickness (mm) U1 U2 U4 kolor: bezbarwna colour: transparent white TRIESTE SF40 І System przesuwny І Sliding system 5

136 TRIESTE SF40 Quality product of TRIESTE SF40 Schemat montażu w kabinie prysznicowej Montage scheme in schower cabin SF40-BK Kątownik montażowy SF40-BK Mounting bracket Panel stały Fixed panel Panel przesuwny Sliding door SF40-ROLLER Wózkek z klamrą SF40-ROLLER Roller with clamp SF40-BK Kątownik montażowy SF40-BK Mounting bracket SDE Uszczelka SDE Clip seal PMFE Uszczelka magnetyczna PMFE Magnetic clip seal Panel przesuwny Sliding door SF40-TR Prowadnica górna SF40-TR Top track SF40-CORNER Łącznik kątowy SF40-CORNER Angled connector 6 TRIESTE SF40 І System przesuwny І Sliding system

137 Quality product of TRIESTE SF40 TRIESTE SF40 Widok i przekrój systemu TRIESTE SF40 z panelem stałym View & section TRIESTE SF40 system with fixed panel SF40-ROLLER Wózkek z klamrą SF40-ROLLER Roller with clamp SF40-BK Kątownik montażowy SF40-BK Mounting bracket SF40-STP Odbój z zaczepem SF40-STP End stopper with catch 38 Panel przesuwny Sliding door Panel stały Fixed panel SF40-TR Prowadnica górna SF40-TR Top track Panel przesuwny Sliding door Panel stały Fixed panel Uszczelka BUDRIO BUDRIO Clip seal SF-GUIDE Prowadnica dolna SF-GUIDE Floor giude Profil montażowy do panela stałego: FIX-D, FIXS Chanel for fixed panel: FIX-D, FIXS SF-GUIDE Prowadnica dolna SF-GUIDE Floor giude Profil montażowy do panela stałego: FIX-D, FIXS Chanel for fixed panel: FIX-D, FIXS Przygotowanie szkła panel jezdny for sliding panel TRIESTE SF40 І System przesuwny І Sliding system 7

138 TRIESTE SF40 Quality product of 8 TRIESTE SF40 І System przesuwny І Sliding system

139

140 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdakcesoria.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdakcesoria.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdakcesoria.pl

141 VERONA System przesuwny do kabin prysznicowych Shower enclosure sliding system AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

142 AKCESORIA DO SZKŁA HARTOWANEGO

143 VERONA SHV-MSDSET System przesuwny do kabiny prysznicowej z jednym panelem przesuwnym, montaż ściana - ściana Accessory set for wall to wall shower enclosure, one sliding door, wall to glass installation SHV-PTR1500 lub/or SHV-PTR2000 Prowadnica górna z mocowaniami Preasembled main rail ready for the installation SHV-ROLLER Wózki systemu Verona Sliding shower rollers SHV-MSD Mocowania doczołowe do ściany Rail to wall connectors SHV-STP Odboje zatrzymujące Door stoppers SHV-AJ Odboje zabezpieczające Anti jumps Panel stały Fixed panel SERIA MODENA Gałki do drzwi Door knobs SERIA BUDRIO Uszczelki i progi kabinowe Clip seals & shower doorsteps SHV-ADJU Prowadnica dolna regulowana Bottom adjustable floor guide SERIA BOLOGNA / VENEZIA / ETNA / VEZUVIO lub/or SERIA LAZIO Klamry lub listwy Clamps or profiles Materiał Material Wykończenie Finish Grubość szkła Glass thickness Udźwig systemu (kg) Set s capacity (kg) SHV-MSDSET PSS stal nierdzewna / stainless steel połysk / polished 8; SHV-MSDSET SSS stal nierdzewna / stainless steel satyna / satin 8; UWAGA: Zestawy nie zawierają prowadnicy górnej, uszczelek, gałek lub uchwytów. / ATTENTION: Sets not include: preasembled main rail, seals and handles or knobs. Zestaw zawiera / Set includes: Produkty uzupełniające / Complementary products: Produkt / Produkt Sztuk / Pcs SHV-ROLLER wózek systemu Verona / sliding shower roller 2 SHV-AJ odbój zabezpieczający / anti jump 2 SHV-MSD mocowanie doczołowe do ściany / rail to wall connector 2 SHV-STP odbój zatrzymujący / door stopper 2 SHV-ADJU prowadnica dolna regulowana / bottom adjustable floor guide 1 SHV-PTR1500 prowadnica górna z mocowaniami / preassembled main rail ready for the installation SHV-PTR2000 prowadnica górna z mocowaniami / preassembled main rail ready for the installation Długość (mm) / Lenght (mm) VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system 1

144 VERONA SHV-MSD2SET System przesuwny do kabiny prysznicowej Dual z jednym panelem przesuwnym, montaż ściana - ściana Accessory set Dual for wall to wall shower enclosure, one sliding door, wall to glass installation SHV-PTR1500 lub/or SHV-PTR2000 Prowadnica górna z mocowaniami Preasembled main rail ready for the installation SHV-ROLLER Wózki systemu Verona Sliding shower rollers SHV-MSD Mocowania doczołowe do ściany Rail to wall connectors SHV-STP Odboje zatrzymujące Door stopper SHV-ROLLER Wózki systemu Verona Sliding shower rollers Panel stały Fixed panel SERIA MODENA Gałki do drzwi Door knobs SERIA BUDRIO Uszczelki i progi kabinowe Clip seals & shower doorsteps SHV-ADJU Prowadnica dolna regulowana Bottom adjustable floor guide SERIA BOLOGNA / VENEZIA / ETNA / VEZUVIO lub/or SERIA LAZIO Klamry lub listwy Clamps or profiles Materiał Material Wykończenie Finish Grubość szkła Glass thickness Udźwig systemu (kg) Set s capacity (kg) SHV-MSD2SET PSS stal nierdzewna / stainless steel połysk / polished 8; SHV-MSD2SET SSS stal nierdzewna / stainless steel satyna / satin 8; UWAGA: Zestawy nie zawierają prowadnicy górnej, uszczelek, gałek lub uchwytów. / ATTENTION: Sets not include: preasembled main rail, seals and handles or knobs. Zestaw zawiera / Set includes: Produkty uzupełniające / Complementary products: Produkt / Produkt Sztuk / Pcs SHV-ROLLER wózek systemu Verona / sliding shower roller 4 SHV-MSD mocowanie doczołowe do ściany / rail to wall connector 2 SHV-STP odbój zatrzymujący / door stopper 2 SHV-ADJU prowadnica dolna regulowana / bottom adjustable floor guide 1 SHV-PTR1500 prowadnica górna z mocowaniami / preassembled main rail ready for the installation SHV-PTR2000 prowadnica górna z mocowaniami / preassembled main rail ready for the installation Długość (mm) / Lenght (mm) VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system

145 VERONA SHV-MSG90SET System przesuwny do kabiny prysznicowej narożnej 90 z jednym panelem przesuwnym i dwoma stałymi, montaż ściana - szkło Accessory set for corner 90 shower enclosure, two fixed panels and one sliding door, wall to glass installation SHV-PTR1500 lub/or SHV-PTR2000 Prowadnica górna z mocowaniami Preasembled main rail ready for the installation SHV-ROLLER Wózki systemu Verona Sliding shower rollers SHV-MSG Mocowanie doczołowe do szkła Rail to glass connector SHV-STP Odboje zatrzymujące Door stoppers SHV-AJ Odboje zabezpieczające Anti jumps Panel stały Fixed panel SERIA MODENA Gałki do drzwi Door knobs SERIA BUDRIO Uszczelki i progi kabinowe Clip seals & shower doorsteps SHV-ADJU Prowadnica dolna regulowana Bottom adjustable floor guide SERIA BOLOGNA / VENEZIA / ETNA / VEZUVIO lub/or SERIA LAZIO Klamry lub listwy Clamps or profiles Materiał Material Wykończenie Finish Grubość szkła Glass thickness Udźwig systemu (kg) Set s capacity (kg) SHV-MSG90SET PSS stal nierdzewna / stainless steel połysk / polished 8; SHV-MSG90SET SSS stal nierdzewna / stainless steel satyna / satin 8; UWAGA: Zestawy nie zawierają prowadnicy górnej, uszczelek, gałek lub uchwytów. / ATTENTION: Sets not include: preasembled main rail, seals and handles or knobs. Zestaw zawiera / Set includes: Produkty uzupełniające / Complementary products: Produkt / Produkt SHV-ROLLER wózek systemu Verona / sliding shower roller SHV-AJ odbój zabezpieczający / anti jump SHV-MSD mocowanie doczołowe do ściany / rail to wall connector SHV-MSG mocowanie doczołowe do szkła / rail to glass connector SHV-STP odbój zatrzymujący / door stopper SHV-ADJU prowadnica dolna regulowana / bottom adjustable floor guide Sztuk / Pcs SHV-PTR1500 prowadnica górna z mocowaniami / preassembled main rail ready for the installation SHV-PTR2000 prowadnica górna z mocowaniami / preassembled main rail ready for the installation Długość (mm) / Lenght (mm) VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system 3

146 VERONA SHV-MSG2-90SET System przesuwny do kabiny prysznicowej narożnej 90 Dual z jednym panelem przesuwnym i dwoma stałymi, montaż ściana - szkło Accessory set Dual set for corner 90 shower enclosure, two fixed panels and one sliding door, wall to glass installation SHV-PTR1500 lub/or SHV-PTR2000 Prowadnica górna z mocowaniami Preasembled main rail ready for the installation SHV-ROLLER Wózki systemu Verona Sliding shower rollers SHV-MSG Mocowanie doczołowe do szkła Rail to glass connector SHV-STP Odboje zatrzymujące Door stoppers SHV-ROLLER Wózki systemu Verona Sliding shower rollers Panel stały Fixed panel SERIA MODENA Gałki do drzwi Door knobs SERIA BUDRIO Uszczelki i progi kabinowe Clip seals & shower doorsteps SHV-ADJU Prowadnica dolna regulowana Bottom adjustable floor guide SERIA BOLOGNA / VENEZIA / ETNA / VEZUVIO lub/or SERIA LAZIO Klamry lub listwy Clamps or profiles Materiał Material Wykończenie Finish Grubość szkła Glass thickness Udźwig systemu (kg) Set s capacity (kg) SHV-MSG2-90SET PSS stal nierdzewna / stainless steel połysk / polished 8; SHV-MSG2-90SET SSS stal nierdzewna / stainless steel satyna / satin 8; UWAGA: Zestawy nie zawierają prowadnicy górnej, uszczelek, gałek lub uchwytów. / ATTENTION: Sets not include: preasembled main rail, seals and handles or knobs. Zestaw zawiera / Set includes: Produkty uzupełniające / Complementary products: Produkt / Produkt Sztuk / Pcs SHV-ROLLER wózek systemu Verona / sliding shower roller 4 SHV-MSD mocowanie doczołowe do ściany / rail to wall connector 1 SHV-MSG mocowanie doczołowe do szkła / rail to glass connector 1 SHV-STP odbój zatrzymujący / door stopper 2 SHV-ADJU prowadnica dolna regulowana / bottom adjustable floor guide 1 SHV-PTR1500 prowadnica górna z mocowaniami / preassembled main rail ready for the installation SHV-PTR2000 prowadnica górna z mocowaniami / preassembled main rail ready for the installation Długość (mm) / Lenght (mm) VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system

147 VERONA SHV-MSD90SET System przesuwny do kabiny prysznicowej narożnej 90 z dwoma panelami przesuwnymi i dwoma stałymi Accessory set for corner 90 shower enclosure, two fixed panels and two sliding doors SHV-MSD Mocowania doczołowe do ściany Rail to wall connectors SHV-PTR1200 lub/or SHV-PTR1500 Prowadnica górna z mocowaniami Preasembled main rail ready for the installation SHV-STP Odboje zatrzymujące Door stoppers SERIA BUDRIO Uszczelki i progi kabinowe Clip seals & shower doorsteps SHV-ROLLER Wózki systemu Verona Sliding shower rollers SHV-CON90 Łącznik narożny do prowadnicy górnej 90 corner connector for rail SHV-STP Odboje zatrzymujące Door stoppers Panel stały Fixed panel SHV-AJ Odboje zabezpieczające Anti jumps SERIA MODENA Gałki do drzwi Door knobs SERIA BUDRIO Uszczelki i progi kabinowe Clip seals & shower doorsteps SHV-ADJU Prowadnica dolna regulowana Bottom adjustable floor guide SERIA BOLOGNA / VENEZIA / ETNA / VEZUVIO lub/or SERIA LAZIO Klamry lub listwy Clamps or profiles Materiał Material Wykończenie Finish Grubość szkła Glass thickness Udźwig systemu (kg) Set s capacity (kg) SHV-MSD90SET PSS stal nierdzewna / stainless steel połysk / polished 8; SHV-MSD90SET SSS stal nierdzewna / stainless steel satyna / satin 8; UWAGA: Zestawy nie zawierają prowadnicy górnej, uszczelek, gałek lub uchwytów. / ATTENTION: Sets not include: preasembled main rail, seals and handles or knobs. Zestaw zawiera / Set includes: Produkty uzupełniające / Complementary products: Produkt / Produkt SHV-ROLLER wózek systemu Verona / sliding shower roller SHV-AJ odbój zabezpieczający / anti jump SHV-MSD mocowanie doczołowe do ściany / rail to wall connector SHV-CON90 łącznik narożny prowadnicy / 90 corner connector for rail SHV-STP odbój zatrzymujący / door stopper SHV-ADJU prowadnica dolna regulowana / bottom adjustable floor guide Sztuk / Pcs SHV-PTR1200 prowadnica górna z mocowaniami / preassembled main rail ready for the installation SHV-PTR1500 prowadnica górna z mocowaniami / preassembled main rail ready for the installation Długość (mm) / Lenght (mm) VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system 5

148 VERONA SHV-MSD2-90SET System przesuwny do kabiny prysznicowej narożnej 90 Dual z dwoma panelami przesuwnymi i dwoma stałymi Accessory set Dual for corner 90 shower enclosure, two fixed panels and two sliding doors SHV-MSD Mocowanie doczołowe do ściany Rail to wall connector SHV-STP Odbój zatrzymujący Door stopper SHV-PTR1200 lub/or SHV-PTR1500 Prowadnica górna z mocowaniami Preasembled main rail ready for the installation SERIA BUDRIO Uszczelki i progi kabinowe Clip seals & shower doorsteps SHV-ROLLER Wózek systemu Verona Sliding shower roller SHV-CON90 Łącznik narożny do prowadnicy górnej 90 corner connector for rail SHV-STP Odbój zatrzymujący Door stopper Panel stały Fixed panel SHV-ROLLER Wózek systemu Verona Sliding shower roller SERIA MODENA Gałka do drzwi Door knob SERIA BUDRIO Uszczelki i progi kabinowe Clip seals & shower doorsteps SHV-ADJU Prowadnica dolna regulowana Bottom adjustable floor guide SERIA BOLOGNA / VENEZIA / ETNA / VEZUVIO lub/or SERIA LAZIO Klamry lub listwy Clamps or profiles Materiał Material Wykończenie Finish Grubość szkła Glass thickness Udźwig systemu (kg) Set s capacity (kg) SHV-MSD2-90SET PSS stal nierdzewna / stainless steel połysk / polished 8; SHV-MSD2-90SET SSS stal nierdzewna / stainless steel satyna / satin 8; UWAGA: Zestawy nie zawierają prowadnicy górnej, uszczelek, gałek lub uchwytów. / ATTENTION: Sets not include: preasembled main rail, seals and handles or knobs. Zestaw zawiera / Set includes: Produkty uzupełniające / Complementary products: Produkt / Produkt Sztuk / Pcs SHV-ROLLER wózek systemu Verona / sliding shower roller 8 SHV-MSD mocowanie doczołowe do ściany / rail to wall connector 2 SHV-CON90 łącznik narożny prowadnicy / 90 corner connector for rail 1 SHV-STP odbój zatrzymujący / door stopper 4 SHV-ADJU prowadnica dolna regulowana / bottom adjustable floor guide 2 SHV-PTR1200 prowadnica górna z mocowaniami / preassembled main rail ready for the installation SHV-PTR1500 prowadnica górna z mocowaniami / preassembled main rail ready for the installation Długość (mm) / Lenght (mm) VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system

149 VERONA SHV-PTR Prowadnica górna z mocowaniami Preassembled main rail ready for the installation UWAGA: Długość prowadnicy od strony mocowań min. 130 mm. Przycinać tylko od strony wolnej od mocowań. ATTENTION: Length of the rail from the side with the first fastening min. 130 mm. The rail to be shortened from the opposite side to the part with the fastenings. SHV-PTR1200PSS SHV-PTR1200SSS SHV-PTR1500 Prowadnica górna z mocowaniami Preassembled main rail ready for the installation Przygotowanie szkła, panel stały, fixed panel Materiał / Material stal nierdzewna / stainless steel połysk / polished stal nierdzewna / stainless steel satyna / satin Przygotowanie szkła, panel stały, fixed panel UWAGA: Długość prowadnicy od strony mocowań min. 130 mm. Przycinać tylko od strony wolnej od mocowań. ATTENTION: Length of the rail from the side with the first fastening min. 130 mm. The rail to be shortened from the opposite side to the part with the fastenings. SHV-PTR1500PSS SHV-PTR1500SSS Materiał / Material stal nierdzewna / stainless steel połysk / polished stal nierdzewna / stainless steel satyna / satin VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system 7

150 VERONA SHV-PTR2000 Prowadnica górna z mocowaniami Preassembled main rail ready for the installation Przygotowanie szkła, panel stały, fixed panel Materiał / Material SHV-PTR2000PSS stal nierdzewna / stainless steel połysk / polished SHV-PTR2000SSS stal nierdzewna / stainless steel satyna / satin SHV-MSG90SET UWAGA: Długość prowadnicy od strony mocowań min. 130 mm. Przycinać tylko od strony wolnej od mocowań. ATTENTION: Length of the rail from the side with the first fastening min. 130 mm. The rail to be shortened from the opposite side to the part with the fastenings. Wycięcia w szkle Przygotowanie szkła, panel przesuwny, sliding panel SHV-MSG2-90SET Wycięcia w szkle Przygotowanie szkła, panel przesuwny, sliding panel 8 VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system

151 VERONA Wycięcia w szkle / Dla systemów z Anti jumpem SHV-AJ For the systems with Anti jump device W/2 W W/ Przygotowanie szkła, panel stały, fixed panel Przygotowanie szkła, panel przesuwny, sliding panel Wycięcia w szkle / Dla systemów Dual For the Dual systems W/2 W W/ Przygotowanie szkła, panel stały, fixed panel Przygotowanie szkła, panel przesuwny, sliding panel VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system 9

152 VERONA SYSTEM VERONA Przekrój: system przesuwny VERONA Section: sliding system VERONA SHV-ROLLER Wózek systemu Verona Sliding shower roller SHV-ROLLER Wózek systemu Verona Sliding shower roller 35 ~45,5 SHV-PTR1200 lub/or SHV-PTR1500 lub/or SHV-PTR2000 Prowadnica górna z mocowaniami Preassembled main rail ready for the installation 35 ~45,5 SHV-PTR1200 lub/or SHV-PTR1500 lub/or SHV-PTR2000 Prowadnica górna z mocowaniami Preassembled main rail ready for the installation H H fix SHV-AJ Odbój zabezpieczający Anti jump SHV-ROLLER Wózek systemu Verona Sliding shower roller H H fix SHV-ADJU Prowadnica dolna regulowana Bottom adjustable floor guide SHV-ADJU Prowadnica dolna regulowana Bottom adjustable floor guide SHV-MSDSET SHV-MSG90SET SHV-MSD90SET SHV-MSD2SET SHV-MSG2-90SET SHV-MSD2-90SET 10 VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system

153 CZĘŚCI SYSTEMU COMPONENTS OF THE SYSTEM VERONA SHV-ROLLER Wózek systemu Verona Sliding shower roller SHV-ROLLER PSS SHV-ROLLER SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin SHV-AJ Odbój zabezpieczający Anti jump SHV-AJ PSS SHV-AJ SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system 11

154 VERONA CZĘŚCI SYSTEMU COMPONENTS OF THE SYSTEM SHV-MSD Mocowanie doczołowe do ściany Rail to wall connector SHV-MSD PSS SHV-MSD SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin SHV-MSG Mocowanie doczołowe do szkła Rail to glass connector SHV-MSG PSS SHV-MSG SSS SHV-TGG Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin Mocowanie prowadnicy do szkła Glass to rail connector SHV-TGG PSS SHV-TGG SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin 12 VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system

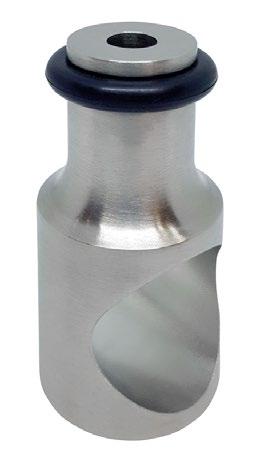

155 CZĘŚCI SYSTEMU COMPONENTS OF THE SYSTEM VERONA SHV-STP Odbój zatrzymujący Door stopper 20 SHV-STP PSS SHV-STP SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin SHV-ADJU Prowadnica dolna regulowana Bottom adjustable floor guide ~ ~30 61 ~ SHV-ADJU PSS SHV-ADJU SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin grubość szkła (mm): 8; 10 glass thickness (mm): 8; 10 VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system 13

156 VERONA CZĘŚCI SYSTEMU COMPONENTS OF THE SYSTEM SHV-CON90 Łącznik narożny do prowadnicy górnej 90 corner connector for rail SHV-CON90PSS SHV-CON90SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin 14 VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system

157 VERONA PRODUKTY POWIĄZANE RELATED PRODUCTS Rozdział / Chapter BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps VENZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps BUDRIO І Uszczelki i progi kabinowe І Clip seals & shower doorsteps LAZIO І Profile montażowe І Profiles VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system 15

158 VERONA 16 VERONA І System przesuwny do kabin prysznicowych І Shower enclosure sliding system

159

160 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

161 LINEA NERA DOCCIA Okucia do kabin prysznicowych w czarnym wykończeniu Fittings for shower enclosures in black matt finish

162 LINEA NERA DOCCIA SERIA SERIES LINEA NERA DOCCIA ETNA - Zawiasy i klamry Shower hinges and clamps TGHU90LH TGHU90RH TGHU90-OSLH TGHU90-OSRH TGHU180LH TGHU180RH TGSC90 TGSC90-GG STRONA PAGE LINEA NERA DOCCIA MODENA - Gałki i uchwyty Knobs & shower handles KH LINEA NERA DOCCIA AOSTA - Łączniki do kabin Crossbar connectors SHCR SHC03BA SHC04 SHC04ADJ SHC30BA LINEA NERA DOCCIA BUDRIO - Uszczelki i progi do kabin Clip seals & shower doorsteps SHMPW-SET SHMPG-SET ABE DOE WSE PMFE LINEA NERA DOCCIA LAZIO - Profile montażowe FCM FCM Profiles FIXD U LINEA NERA DOCCIA І Linia okuć w wykończeniu czarna anoda І Complete range of fittings in black anodised finish

163 ETNA LINEA NERA DOCCIA TGHU90LH Przygotowanie szkła Zawias unoszony lewy 90 (ściana - szkło) Lifted hinge 90 - left (wall to glass) R TGHU90LH BL materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 czarny galwanizowany / black galvanised material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TGHU90RH Przygotowanie szkła Zawias unoszony prawy 90 (ściana - szkło) Lifted hinge 90 - right (wall to glass) 40 R TGHU90RH BL materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 czarny galwanizowany / black galvanised material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 LINEA NERA DOCCIA І Okucia do kabin prysznicowych w czarnym wykończeniu І Fittings for shower enclosures in black matt finish 2

164 LINEA NERA DOCCIA ETNA TGHU90-OSLH Zawias unoszony lewy 90 (ściana - szkło) z mocowaniem bocznym Lifted hinge 90 - left (wall to glass), offset fixing plate 32 6 Przygotowanie szkła R TGHU90-OSLH BL czarny galwanizowany / black galvanised 65 materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 TGHU90-OSRH Zawias unoszony prawy 90 (ściana - szkło) z mocowaniem bocznym Lifted hinge - right 90 (wall to glass), offset fixing plate material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 R8 Przygotowanie szkła 56 5 TGHU90-OSRH BL czarny galwanizowany / black galvanised 65 materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 3 LINEA NERA DOCCIA І Okucia do kabin prysznicowych w czarnym wykończeniu І Fittings for shower enclosures in black matt finish

165 ETNA LINEA NERA DOCCIA TGHU180LH Zawias unoszony lewy 180 (szkło - szkło) Lifted hinge left (glass to glass) Przygotowanie szkła R R TGHU180LH BL czarny galwanizowany / black galvanised materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TGHU180RH Zawias unoszony prawy 180 (szkło - szkło) Lifted hinge right (glass to glass) Przygotowanie szkła TGHU180RH BL materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 czarny galwanizowany / black galvanised material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 LINEA NERA DOCCIA І Okucia do kabin prysznicowych w czarnym wykończeniu І Fittings for shower enclosures in black matt finish 4

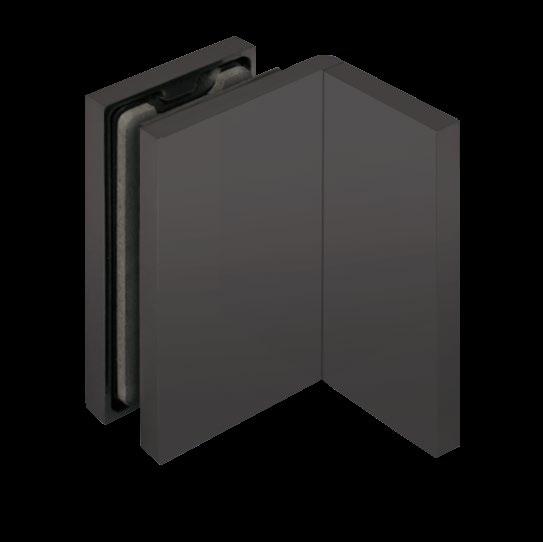

166 LINEA NERA DOCCIA ETNA TGSC90 Klamra 90 (ściana - szkło) Clamp 90 (wall to glass ) TGSC90 BL materiał: mosiądz grubość szkła (mm): 6; 8 zalecana siła dokręcania śrub (Nm): 10 czarny galwanizowany / black galvanised material: brass glass thickness (mm): 6; 8 recommended torque force (Nm): Przygotowanie szkła TGSC90-GG Klamra 90 (szkło - szkło) Clamp 90 (glass to glass) TGSC90-GG BL materiał: mosiądz grubość szkła (mm): 6; 8 zalecana siła dokręcania śrub (Nm): 10 czarny galwanizowany / black galvanised material: brass glass thickness (mm): 6; 8 recommended torque force (Nm): Przygotowanie szkła 6 mm for glass 6 mm Przygotowanie szkła 8 mm for glass 8 mm 5 LINEA NERA DOCCIA І Okucia do kabin prysznicowych w czarnym wykończeniu І Fittings for shower enclosures in black matt finish

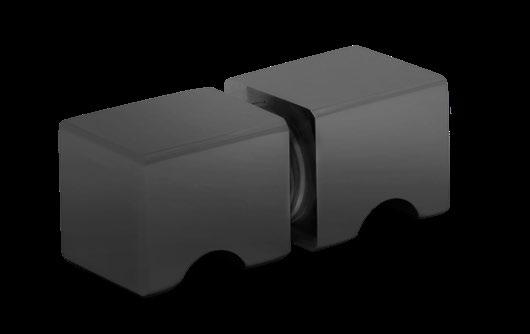

167 MODENA / AOSTA LINEA NERA DOCCIA KH25-30 Gałka do drzwi Door knob Przygotowanie szkła Materiał / Material KH25-30BL mosiądz / brass czarny galwanizowany / black galvanised grubość szkła (mm): 8-12 glass thickness (mm): 8-12 SHCR Reling wzmacniający kwadratowy 10x20 mm Rectangle stabiliser bar 10x20 mm / Kod Code SHCR-1000BL SHCR-2000BL Wykończenie Finish czarny galwanizowany / black galvanized czarny galwanizowany / black galvanized Długość (mm) Length (mm) materiał: stal nierdzewna material: stainless steel LINEA NERA DOCCIA І Okucia do kabin prysznicowych w czarnym wykończeniu І Fittings for shower enclosures in black matt finish 6

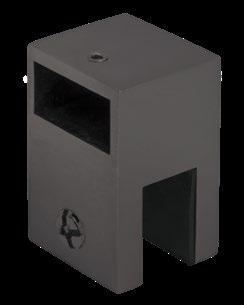

168 LINEA NERA DOCCIA AOSTA SHC03BA Łącznik końcowy regulowany szkło - reling 90 O End connector ~ Materiał / Material SHC03BA BL mosiądz / brass czarny galwanizowany / black galvanized SHC04 Łącznik stały ściana-reling Fixed wall connector Materiał / Material SHC04 BL mosiądz / brass czarny galwanizowany / black galvanized 7 LINEA NERA DOCCIA І Okucia do kabin prysznicowych w czarnym wykończeniu І Fittings for shower enclosures in black matt finish

169 AOSTA LINEA NERA DOCCIA SHC04ADJ Łącznik regulowany ściana-reling Adjustable wall connector Materiał / Material SHC04ADJ BL mosiądz / brass czarny galwanizowany / black galvanized SHC30BA Łącznik stały, końcowy szkło - reling 90 O End connector ~13 Materiał / Material SHC30BA BL mosiądz / brass czarny galwanizowany / black galvanized LINEA NERA DOCCIA І Okucia do kabin prysznicowych w czarnym wykończeniu І Fittings for shower enclosures in black matt finish 8

170 8 LINEA NERA DOCCIA BUDRIO SHMPW-SET Profil kabinowy z magnesem, zestaw ściana-szkło Profile with the magnetic strip ~8 ~ Drzwi 8.5 Kod Code SHMPW-SET NABL Wykończenie Finish czarna anoda / black anodised Długość (mm) Length (mm) 2300 materiał: aluminium material: aluminium SHMPG-SET Profil kabinowy z magnesem, zestaw dla kabiny 90 O Profile with the magnetic strip ~14 7 Panel stały 29 ~8 ~16 ~8 Drzwi Kod Code SHMPG-SET NABL Wykończenie Finish czarna anoda / black anodised Długość (mm) Length (mm) materiał: aluminium material: aluminium 9 LINEA NERA DOCCIA І Okucia do kabin prysznicowych w czarnym wykończeniu І Fittings for shower enclosures in black matt finish

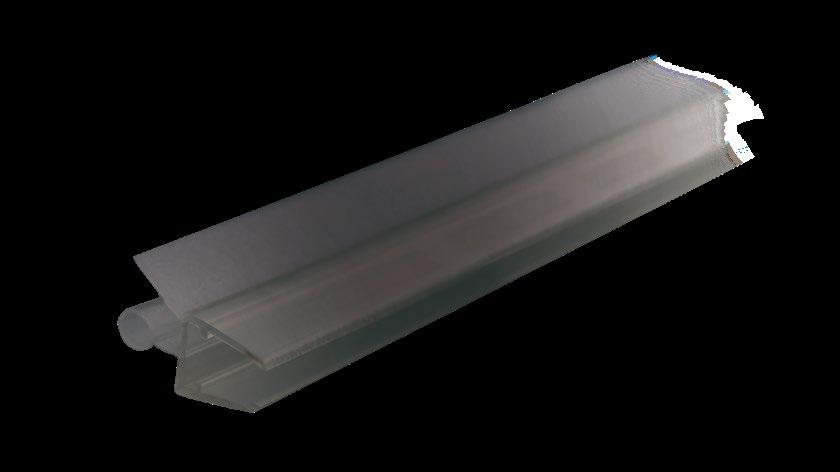

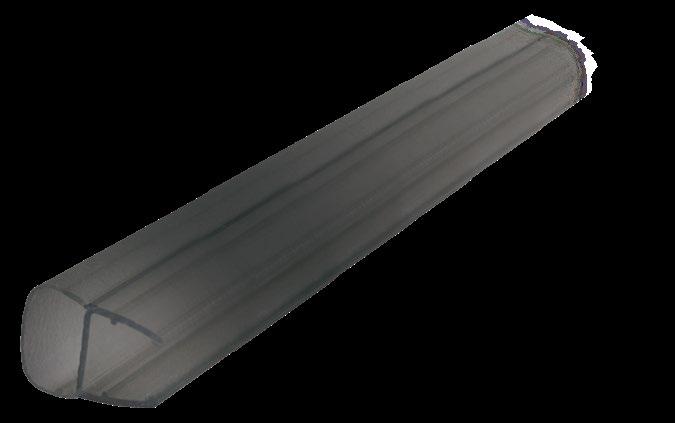

171 BUDRIO LINEA NERA DOCCIA ABE Uszczelka do kabin prysznicowych Clip seal for shower enclosures 6 Uszczelka ABE6-8 montaż na szkle 6 mm Clip seal ABE6-8 for glass 6 mm Uszczelka ABE6-8 montaż na szkle 8 mm Clip seal ABE6-8 for glass 8 mm Uszczelka ABE6-8 Clip seal ABE6-8 Kod Code ABE6-8 BL Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO LINEA NERA DOCCIA І Okucia do kabin prysznicowych w czarnym wykończeniu І Fittings for shower enclosures in black matt finish 10

172 LINEA NERA DOCCIA BUDRIO DOE Uszczelka do kabin prysznicowych Clip seal for shower enclosures Uszczelka DOE6-8 montaż na szkle 6 mm Clip seal DOE6-8 for glass 6 mm Uszczelka DOE6-8 Clip seal DOE6-8 Uszczelka DOE6-8 montaż na szkle 8 mm Clip seal DOE6-8 for glass 8 mm Kod Code DOE6-8 BL Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO LINEA NERA DOCCIA І Okucia do kabin prysznicowych w czarnym wykończeniu І Fittings for shower enclosures in black matt finish

173 BUDRIO LINEA NERA DOCCIA WSE Uszczelka do kabin prysznicowych Clip seal for shower enclosures Uszczelka WSE6-8 montaż na szkle 6 mm Clip seal WSE6-8 for glass 6 mm Uszczelka WSE6-8 montaż na szkle 8 mm Clip seal WSE6-8 for glass 8 mm Uszczelka WSE6-8 Clip seal WSE6-8 Kod Code WSE6-8 BL Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO LINEA NERA DOCCIA І Okucia do kabin prysznicowych w czarnym wykończeniu І Fittings for shower enclosures in black matt finish 12

174 LINEA NERA DOCCIA BUDRIO PMFE Uszczelka magnetyczna 90 / 180 Magnetic clip seal 90 / ~15.5 ~ Uszczelka PMFE6-8 montaż na szkle 6 mm Clip seal PMFE6-8 for glass 6 mm Uszczelka PMFE6-8 Clip seal PMFE ~18.5 ~18.5 PMFE6-8 BL wykończenie: czarne materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) finish: black material: PVC temperature range: 0-50 C UV resistance: EN ISO Uszczelka PMFE6-8 montaż na szkle 8 mm Clip seal PMFE6-8 for glass 8 mm 13 LINEA NERA DOCCIA І Okucia do kabin prysznicowych w czarnym wykończeniu І Fittings for shower enclosures in black matt finish

175 LAZIO LINEA NERA DOCCIA FIXD Profil do montażu panela stałego U-Section profile for fixed panels ;8; FIXD-3000 NABL Grubość szkła (mm): Glass thickness (mm): 6; 8; 10 Wykończenie Finish czarna anoda / black anodised materiał: aluminium długość (mm): 3000 *Produkt zalecany do stosowania w kabinach prysznicowych material: aluminium lenght (mm): 3000 *Product is recommended for use in shower boxes U Uszczelki do profiu FIXD FIXD seals U1 U2 U4 Kod Code Profil Panel Kolor Colour Grubość szkła (mm) Glass thickness (mm) U4 FIXD Czarny / Black 6 U2 FIXD Czarny / Black 8 U1 FIXD Czarny / Black 10 LINEA NERA DOCCIA І Okucia do kabin prysznicowych w czarnym wykończeniu І Fittings for shower enclosures in black matt finish 14
