1 KATALOG NOWOŚCI 1/2015

2 TERNO SOLO VETRO Systemy przesuwne Sliding systems ENNA Łączniki do kabin Crossbar connectors GARDA System uszczelnień do drzwi i ścianek szklanych Glass sealing system & drop down seal systems ANCONA Uchwyty drzwiowe Door handles

3 NOWOŚCI 2015 TERNO SOLO VETRO Systemy przesuwne Sliding systems SYSTEMY PRZESUWNE SLIDING SYSTEMS

4 AKCESORIA DO SZKŁA HARTOWANEGO

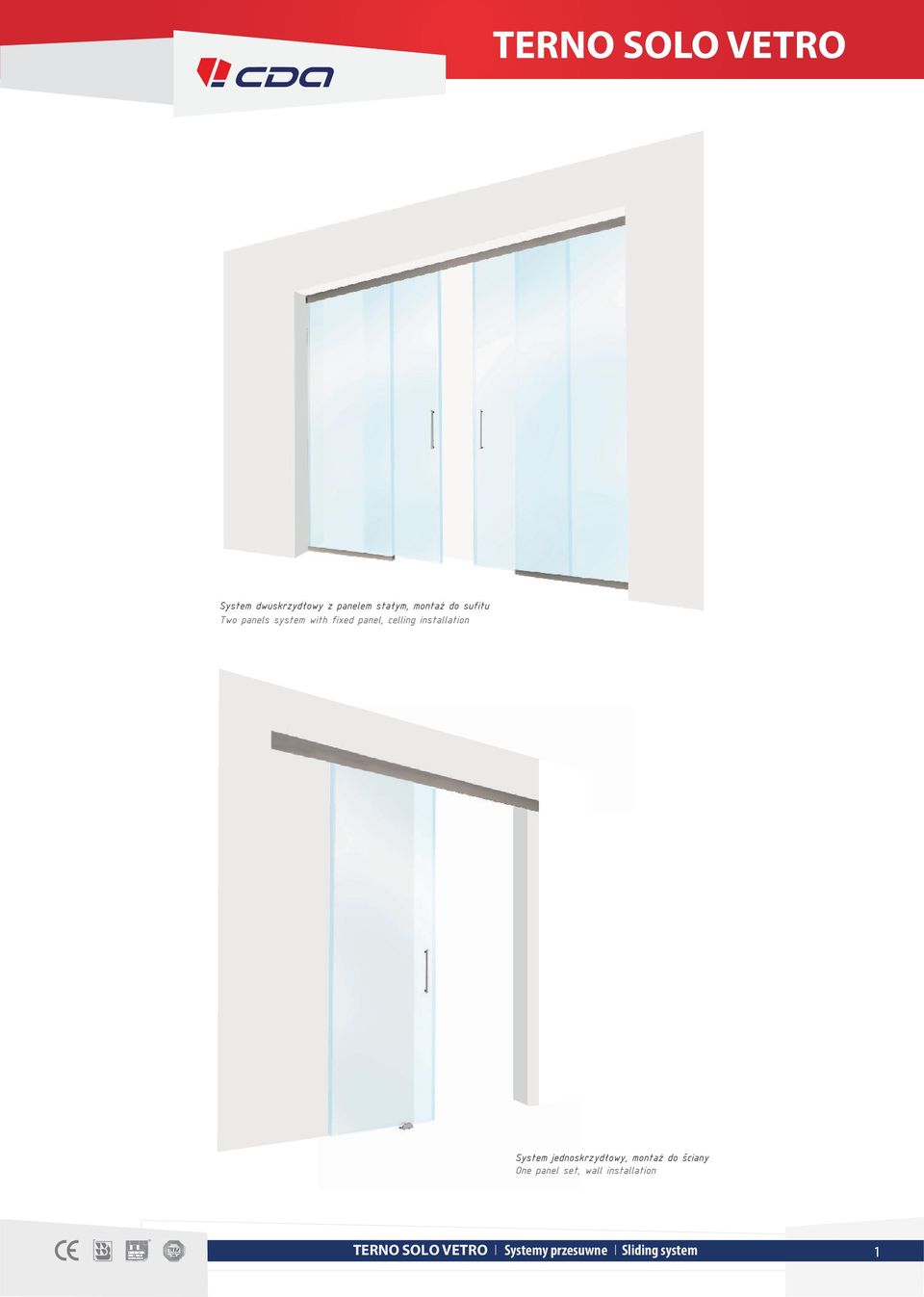

5 TERNO SOLO VETRO System dwuskrzydłowy z panelem stałym, montaż do sufitu Two panels system with fixed panel, celling installation System jednoskrzydłowy, montaż do ściany One panel set, wall installation TERNO SOLO VETRO І Systemy przesuwne І Sliding system 1

6 TERNO SOLO VETRO TS-27SET Zestaw akcesoriów do systemu przesuwnego z dwustronną pneumatyczną amortyzacją Completed accessory kit for pneumatic slidding door system Kod zestawu Set s code TS-27SET Materiał Material aluminium / aluminium plastik / plastic Wykończenie Finish anoda / anodized grubość szkła (mm): udźwig systemu na panel (kg): 80 min. szerokość tafli (mm): 600 Zestaw na 1 skrzydło Zestaw zawiera: komplet podkładek do szkła i elementy montażowe maskownicy Zestaw nie zawiera: prowadnic i maskownic glass thickness (mm): set s capacity for panel (kg): 80 min. panel s width (mm): 600 One panel set Set includes: gasket set and cover installation elements Set not include: tracks and covers 2 TERNO SOLO VETRO І Systemy przesuwne І Sliding system

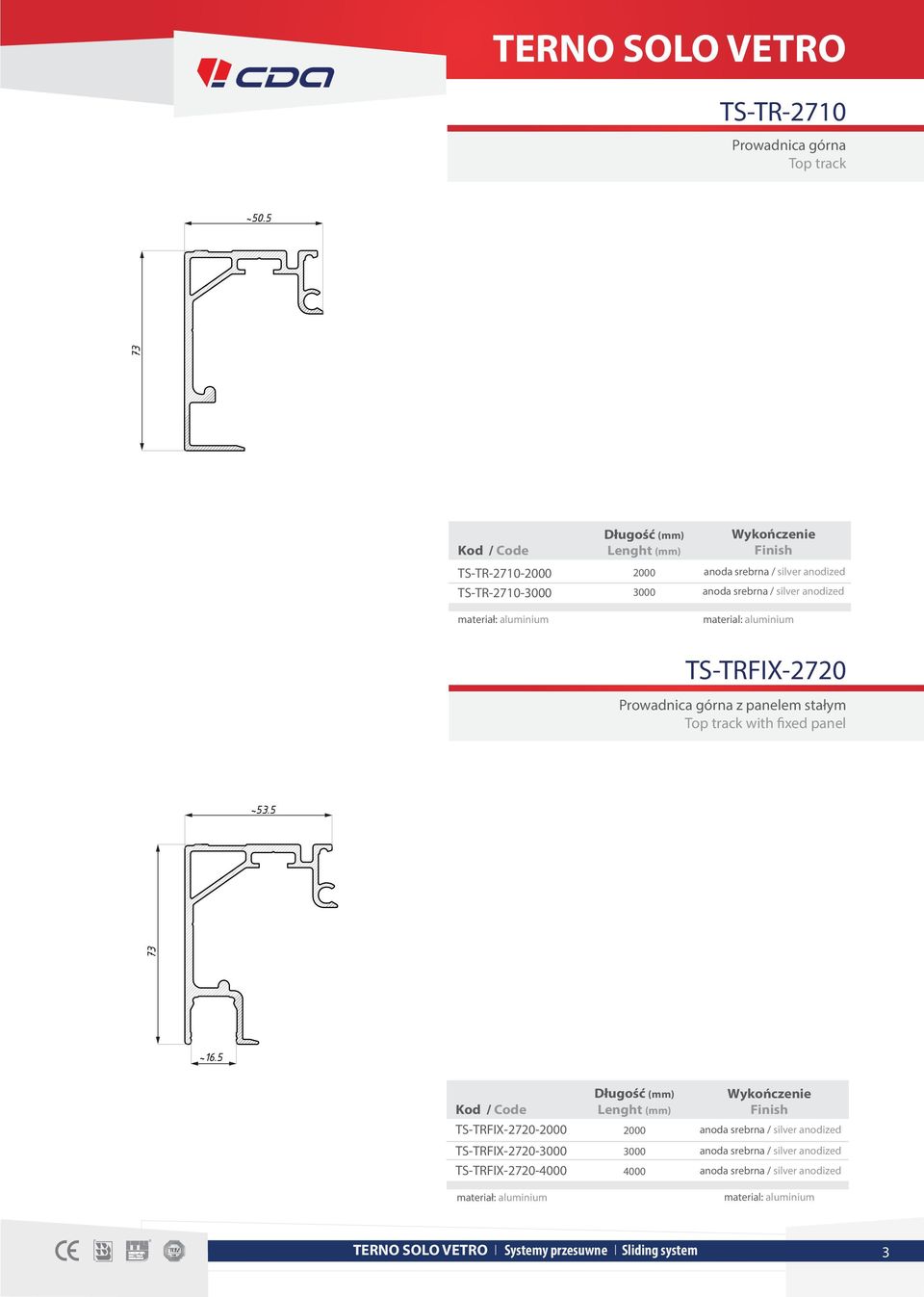

7 TERNO TERNO SOLO VETRO MULTI TS-TR-2710 Prowadnica górna Top track ~50.5 TS-TR TS-TR materiał: aluminium Długość (mm) Lenght (mm) Wykończenie Finish anoda srebrna / silver anodized anoda srebrna / silver anodized material: aluminium TS-TRFIX-2720 Prowadnica górna z panelem stałym Top track with fixed panel ~ ~16.5 TS-TRFIX Długość (mm) Lenght (mm) 2000 Wykończenie Finish anoda srebrna / silver anodized TS-TRFIX anoda srebrna / silver anodized TS-TRFIX anoda srebrna / silver anodized materiał: aluminium material: aluminium TERNO TERNO І Systemy SOLO VETRO przesuwne І Systemy І Sliding przesuwne system І Sliding system 3

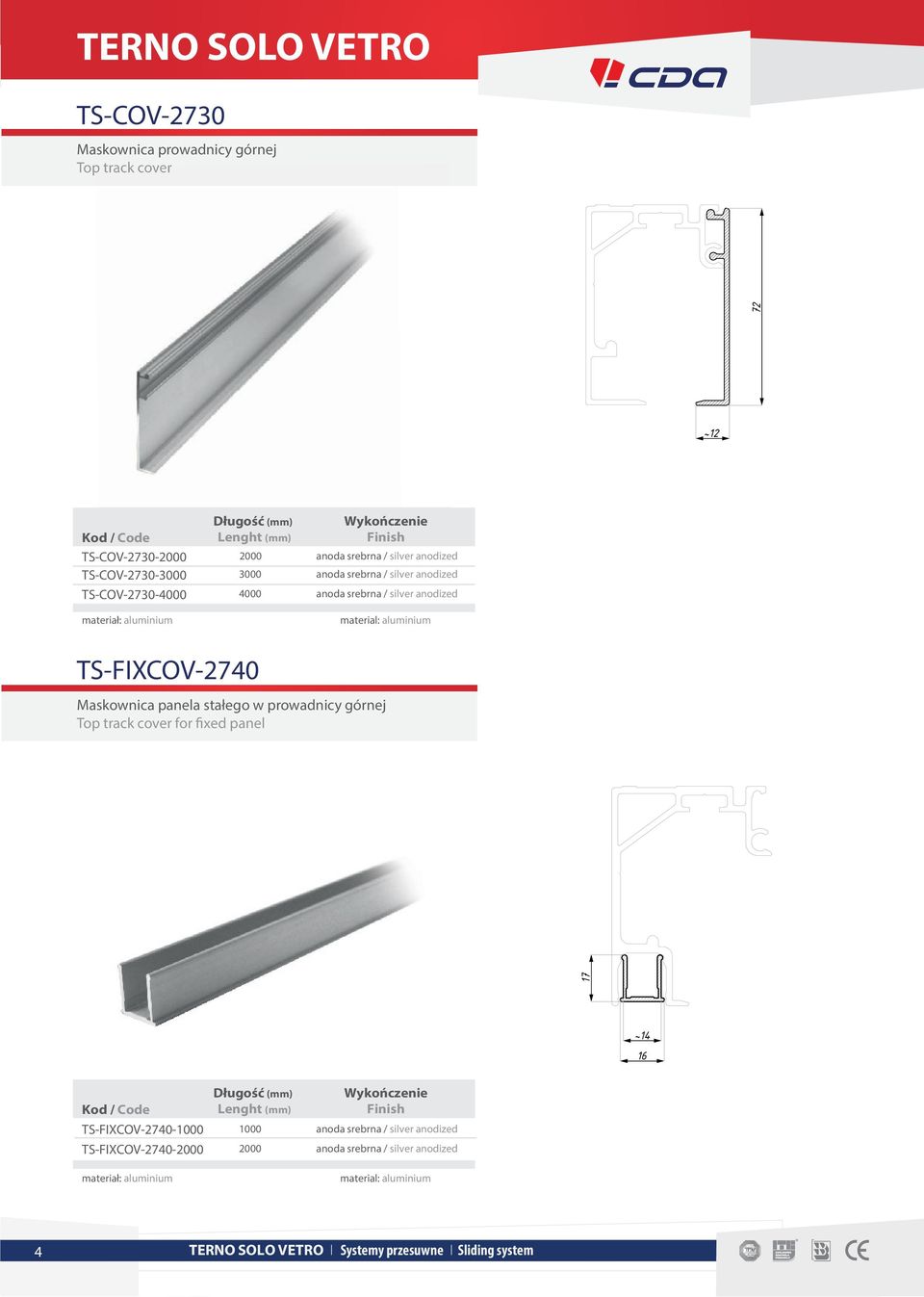

8 TERNO SOLO VETRO TS-COV-2730 Maskownica prowadnicy górnej Top track cover 72 ~12 TS-COV Długość (mm) Lenght (mm) 2000 Wykończenie Finish anoda srebrna / silver anodized TS-COV anoda srebrna / silver anodized TS-COV anoda srebrna / silver anodized materiał: aluminium material: aluminium TS-FIXCOV-2740 Maskownica panela stałego w prowadnicy górnej Top track cover for fixed panel 17 ~14 16 TS-FIXCOV Długość (mm) Lenght (mm) 1000 Wykończenie Finish anoda srebrna / silver anodized TS-FIXCOV anoda srebrna / silver anodized materiał: aluminium material: aluminium 4 TERNO SOLO VETRO TERNO І Systemy MULTI przesuwne І Systemy І Sliding przesuwne systemі Sliding system

9 TERNO SOLO VETRO TS-FIX-177 Profil dolny do montażu panela stałego Bottom track to fixed panel TS-FIX Długość (mm) Lenght (mm) 1000 Wykończenie Finish anoda srebrna / silver anodized TS-FIX anoda srebrna / silver anodized TS-FIX anoda srebrna / silver anodized materiał: aluminium material: aluminium TS-FIX-EC Zaślepka boczna panela stałego Fixed panel end cup TS-FIX-EC Materiał Material PVC / PVC Wykończenie Finish srebrny / silver TS-SEAL-FIX Uszczelka do montażu panela stałego Fixed panel montage seal Grubość szkła (mm) Glass thickness (mm) TS-SEAL-FIX/ TS-SEAL-FIX/ TERNO SOLO VETRO І Systemy przesuwne І Sliding system 5

10 TERNO SOLO VETRO TERNO SOLO VETRO Schemat poglądowy systemu przesuwnego Sliding door system scheme Ustawienie zabezpieczenia Activation anti-release Regulacja wózka Carriage adjustment Zalecana siła dokręcania śrub Recommended torque force min 600 mm min 60 mm 15 Nm 6 TERNO SOLO VETRO І Systemy przesuwne І Sliding system

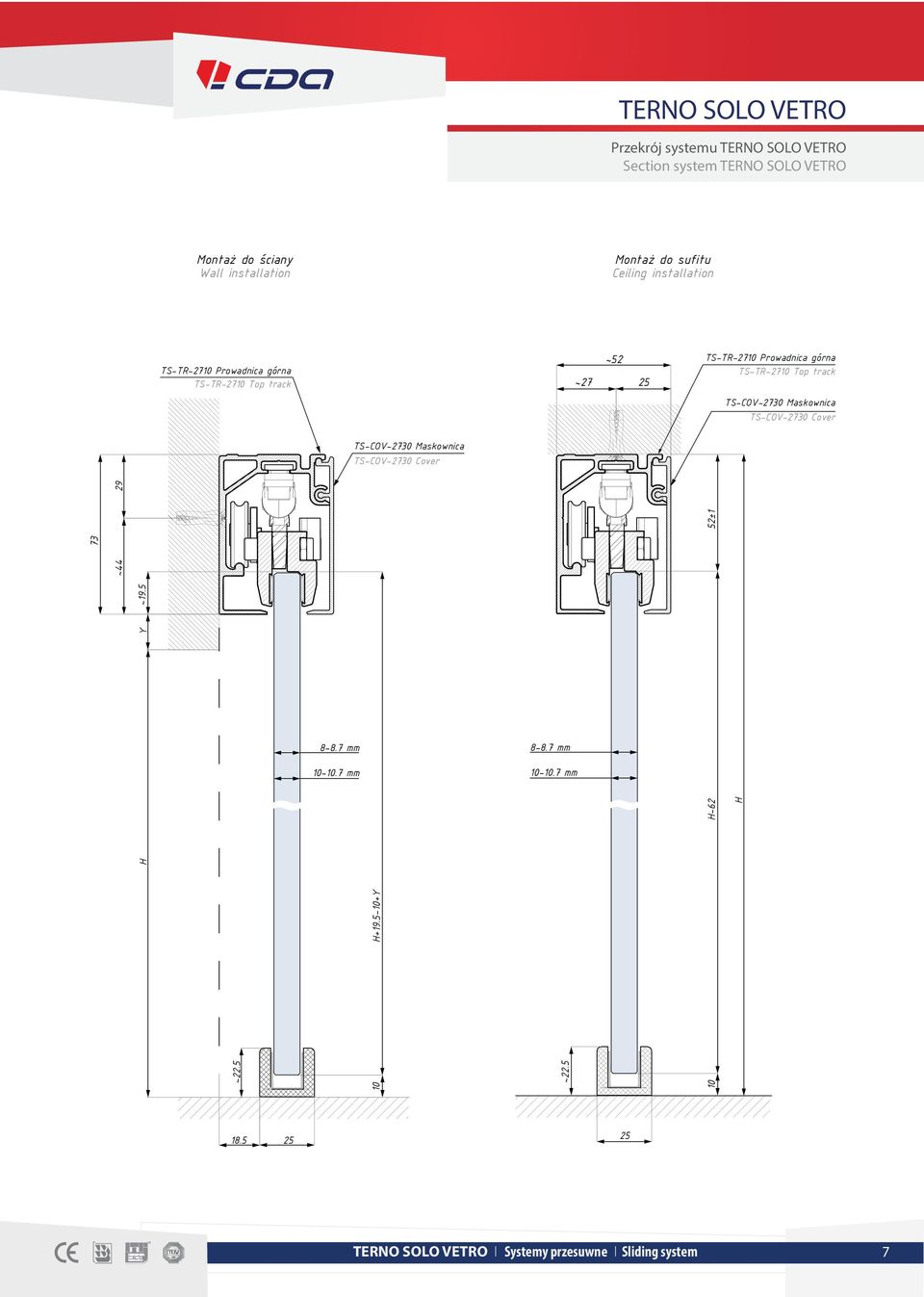

11 TERNO SOLO VETRO Przekrój systemu TERNO SOLO VETRO Section system TERNO SOLO VETRO Montaż do ściany Wall installation Montaż do sufitu Ceiling installation TS-TR-2710 Prowadnica górna TS-TR-2710 Top track ~52 ~27 TS-TR-2710 Prowadnica górna TS-TR-2710 Top track TS-COV-2730 Maskownica TS-COV-2730 Cover TS-COV-2730 Maskownica TS-COV-2730 Cover ~ H-62 H Y ~19.5 ~ ± mm mm mm mm ~ H Y H 18.5 TERNO SOLO VETRO І Systemy przesuwne І Sliding system 7

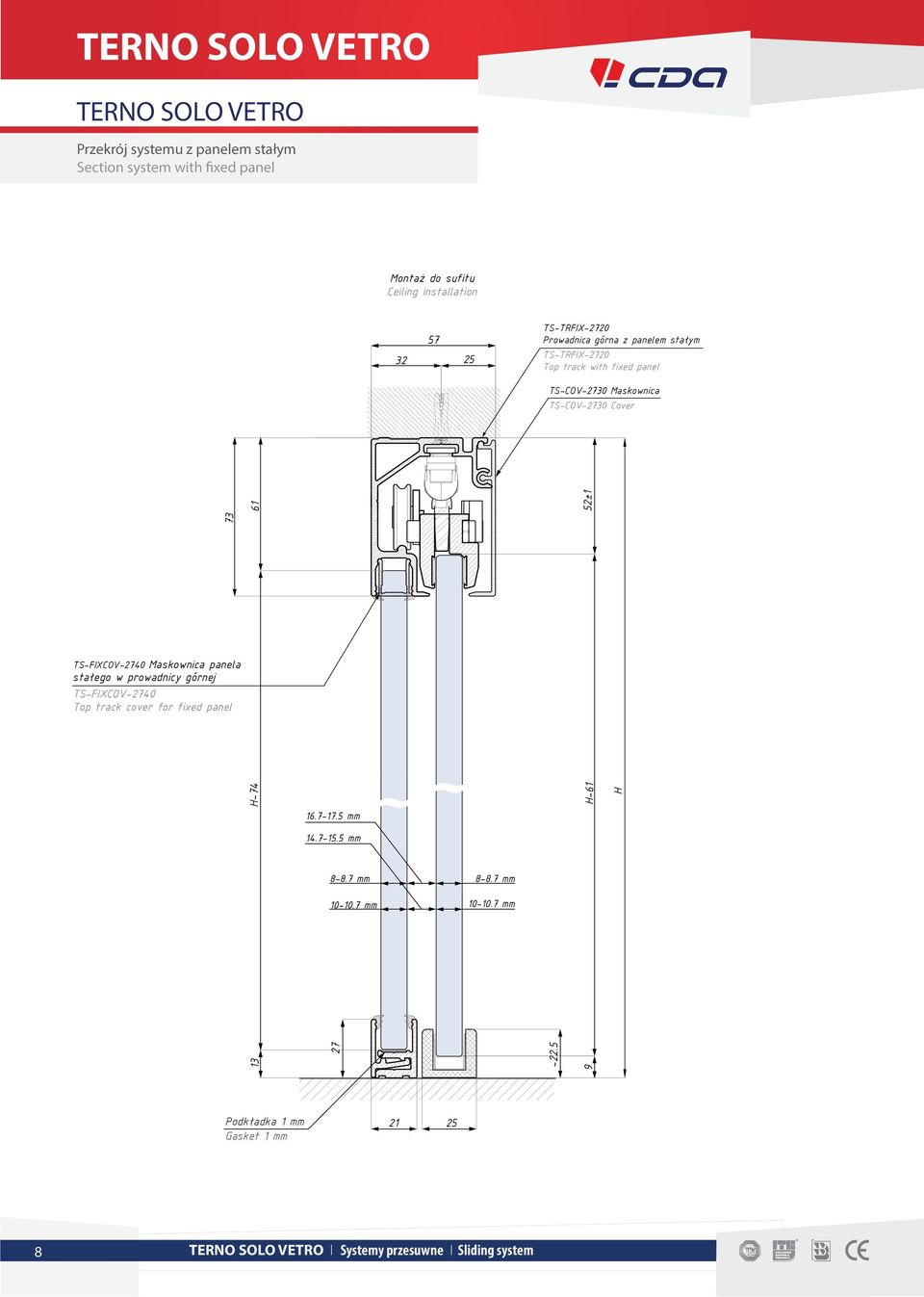

12 TERNO SOLO VETRO TERNO SOLO VETRO Przekrój systemu z panelem stałym Section system with fixed panel Montaż do sufitu Ceiling installation TS-TRFIX-2720 Prowadnica górna z panelem stałym TS-TRFIX-2720 Top track with fixed panel TS-COV-2730 Maskownica TS-COV-2730 Cover 73 H-74 H mm mm ~ ±1 TS-FIXCOV-2740 Maskownica panela stałego w prowadnicy górnej TS-FIXCOV-2740 Top track cover for fixed panel H mm mm mm mm Podkładka 1 mm Gasket 1 mm 21 8 TERNO SOLO VETRO І Systemy przesuwne І Sliding system

13 NOWOŚCI 2015 ENNA Łączniki do kabin Crossbar connectors AKC ESORIA DO KAB IN PRYSZNI COWY YC H SHOWER BOX ES ACCESSORIES

14 AKC ESORIA DO SZKŁA HART TO OW WA NEGO

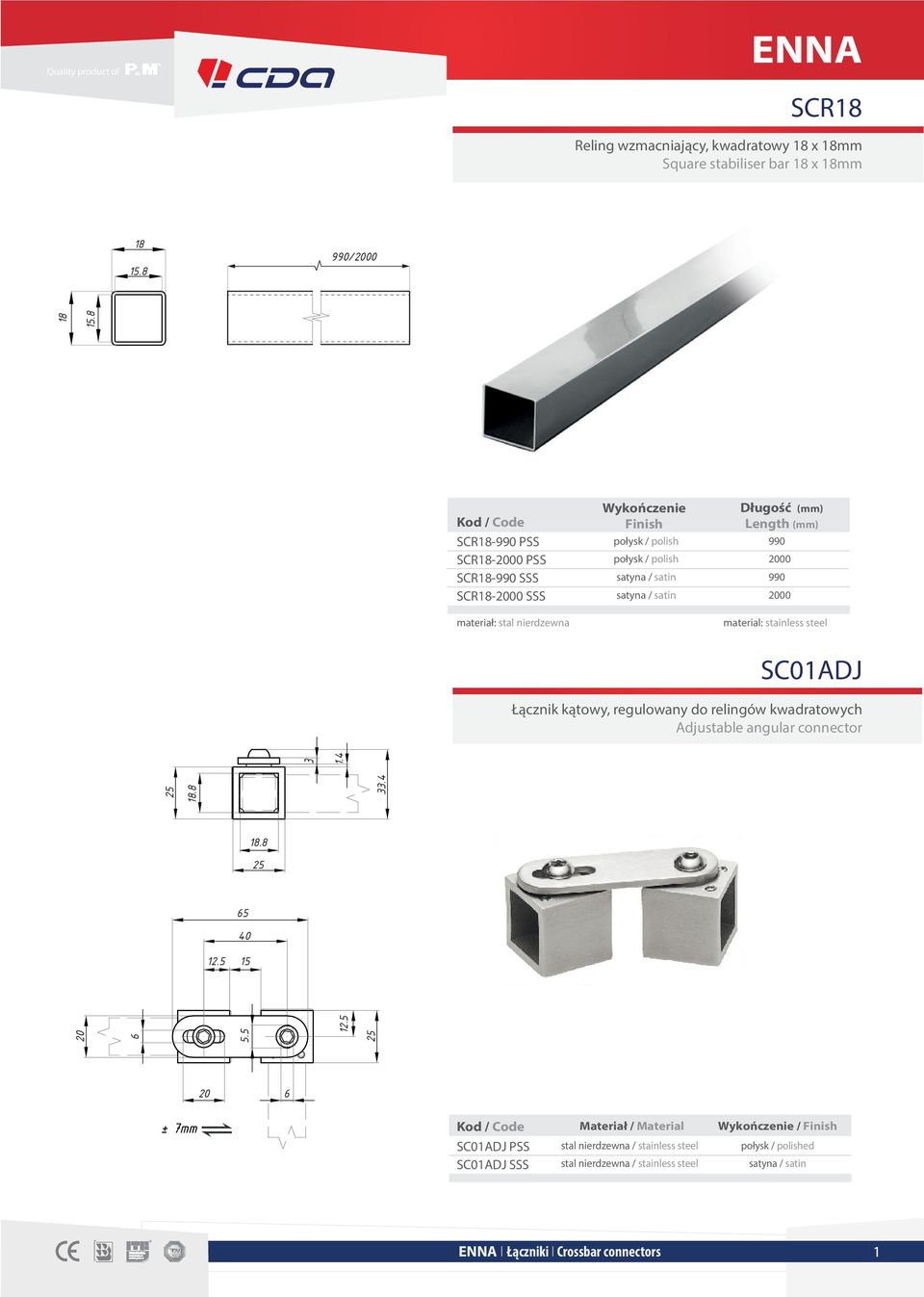

15 Quality product of ENNA SCR18 Reling wzmacniający, kwadratowy 18 x 18mm Square stabiliser bar 18 x 18mm /2000 SCR PSS SCR PSS SCR SSS SCR SSS materiał: stal nierdzewna Wykończenie Finish połysk / polish połysk / polish satyna / satin satyna / satin Długość (mm) Length (mm) material: stainless steel SC01ADJ Łącznik kątowy, regulowany do relingów kwadratowych Adjustable angular connector 20 6 SC01ADJ PSS SC01ADJ SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel Wykończenie / Finish połysk / polished satyna / satin ENNA І Łączniki І Crossbar connectors 1

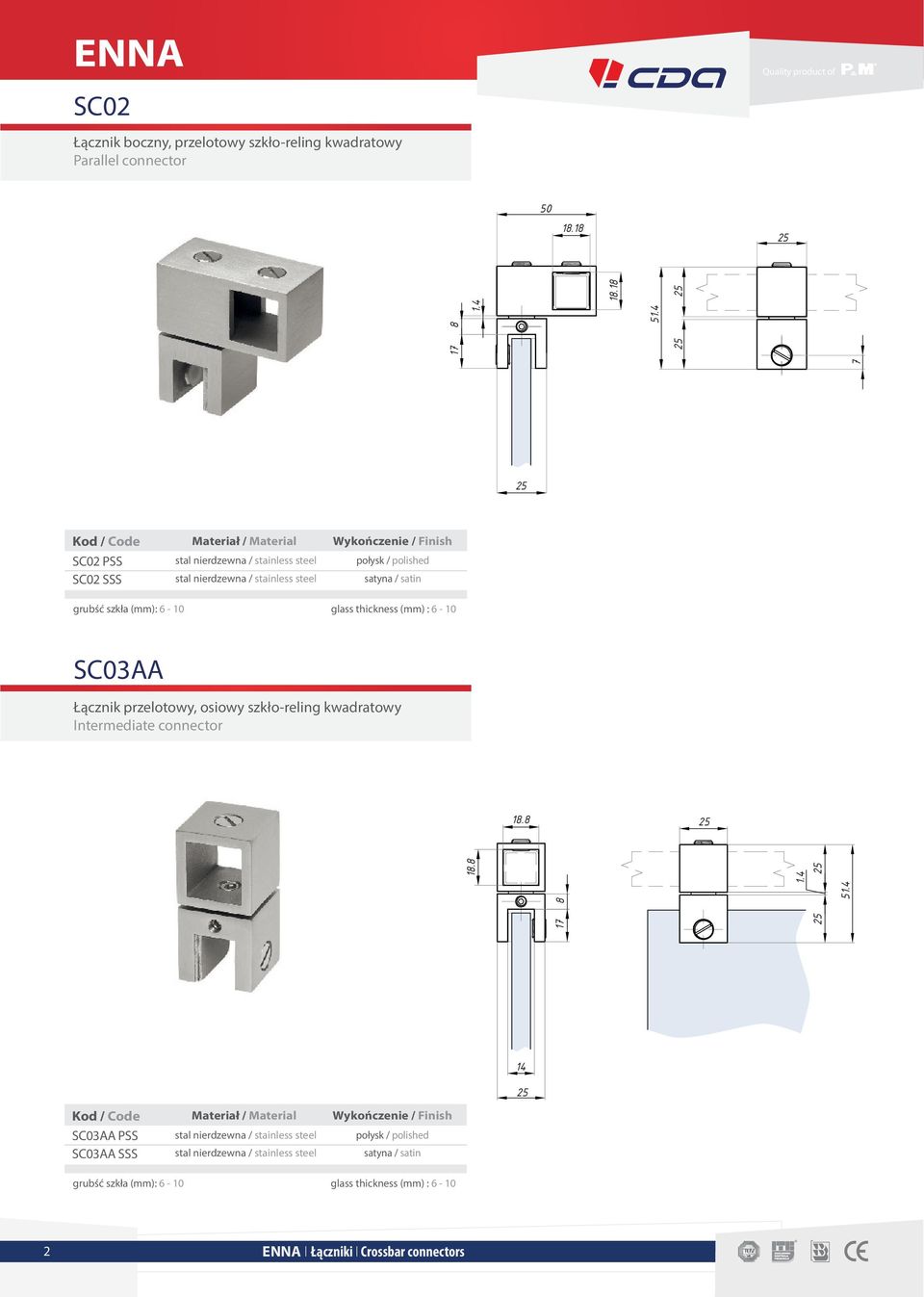

16 ENNA Quality product of SC02 Łącznik boczny, przelotowy szkło-reling kwadratowy Parallel connector SC02 PSS SC02 SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel Wykończenie / Finish połysk / polished satyna / satin grubść szkła (mm): 6-10 glass thickness (mm) : 6-10 CDA/CB01ADJ SC03AA Łącznik przelotowy, osiowy szkło-reling kwadratowy Intermediate connector SC03AA PSS SC03AA SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel Wykończenie / Finish połysk / polished satyna / satin grubść szkła (mm): 6-10 glass thickness (mm) : ENNA І Łączniki І Crossbar connectors

17 Quality product of ENNA SC03BA Łącznik końcowy szkło - reling kwadratowy End connector SC03BA PSS SC03BA SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel Wykończenie / Finish połysk / polished satyna / satin grubść szkła (mm): 6-10 glass thickness (mm) : 6-10 SC03T Łącznik T do relingów kwadratowych T - junction connector SC03T PSS SC03T SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel Wykończenie / Finish połysk / polished satyna / satin ENNA І Łączniki І Crossbar connectors 3

18 ENNA SC04 Łącznik stały ściana - reling kwadratowy Fixed wall connector Quality product of SC04 PSS SC04 SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel Wykończenie / Finish połysk / polished satyna / satin SC04ADJ INFORMACJA Łącznik regulowany ściana - reling kwadratowy Adjustable wall connector ~ ~26 SC04ADJ PSS SC04ADJ SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel Wykończenie / Finish połysk / polished satyna / satin 4 ENNA І Łączniki І Crossbar connectors

19 NOWOŚCI 2015 GARDA System uszczelnień do drzwi i ścianek szklanych Glass sealing system & drop down seal systems ZIMNO COLD HAŁAS NOISE WIATR WIND OWADY INSECTS KURZ DUST SYSTEMY ŚCIANEK SZKLANYCH PARTITIONS WALLS SYSTEMS

20 GARDA CCU3000K Quality product of Uszczelka krawędziowa do drzwi i ścianek szklanych Glass lip adhesive perimetric seal for glass doors and walls USZCZELKA KRAWĘDZIOWA DO DRZWI I ŚCIANEK SZKLANYCH CCU3000K to samoprzylepna obwodowa uszczelka do drzwi i ścianek szklanych. Uszczelka dostarczana jest w zestawie z bardzo wytrzymałą transparentną taśmą dwustronną. Uszczelka może być stosowany dla szkła o grubości od 8 14 mm. Uszczelka zapewnia ochronę przed insektami, kurzem oraz czynnikami atmosferycznymi tj. wiatr czy zimno. Poprawia właściwości akustyczne drzwi i ścianek szklanych. GLASS LIP ADHESIVE PERIMETRIC SEAL FOR GLASS DOORS AND WALLS GLASS LIP is an adhesive perimetric seal for glass doors and walls of simple and easy fitting. It consists of a soft transparent seal with lips which is quickly installed with an high strength transparent adhesive. GLASSLIP can be used on glasses from 8 mm to 14 mm thick. Materiał Material Montaż Fixing type Długość (mm) Length (mm) CCU3000K TCT (patent producenta) transparentna taśma dwustronna 3000 transparent coextruded thermoplastic (producer. patent) high strenght transparent adhesive grubość szkła (mm): 8-14 glass thickness (mm): 8-14 UWAGA: zestaw nie zawiera szablonu montażowego NOTE: tempate is not included 2 GARDA І System uszczelnień do drzwi i ścianek szklanych І Glass sealing system& drop down seal systems

21 Quality product of GARDA WYMIARY I MONTAŻ / DIMENSION & APPLICATION: Odrywając poszczególne moduły pióra uszczelki, można dowolnie dostosować ją do szczeliny od 2,5-7 mm. W przypadku większej szczeliny możliwe jest zastosowanie jednocześnie 2 uszczelek. The seal lips can be shortened simply tearing off part of the lip, to meet gaps from 2,5 to 7 mm. In case of the bigger gap two glass lip seals to be applied. 5 min.5 mm max.7 mm min.4 mm max.5 mm min.2.5 mm max. 4 mm min.8 mm max.10 mm rysunek poglądowy example view CCU-PACK Szablon do montażu uszczelki krawędziowej Template ŁATWOŚĆ MONTAŻU / EASY INSTALLATION: Zastosowanie szablonu montażowego umożliwia idealny montaż uszczelki na krawędzi formatki szklanej. Szablon montażowy jest dostosowany do najpopularniejszych grubości szkła. Glass lip adhesive perimetric seal can be applied with a template which allows a perfect positioning always in the centre of the glass 11 mm 8 mm 10 mm 14 mm 12 mm 13 mm CCU-PACK GARDA І System uszczelnień do drzwi i ścianek szklanych І Glass sealing system& drop down seal systems 3

22 GARDA CCU3000S Quality product of Uszczelka krawędziowa do drzwi przesuwnych Glass lip slide USZCZELKA KRAWĘDZIOWA DO DRZWI PRZESUWNYCH CCU3000S to samoprzylepna uszczelka do przesuwnych drzwi szklanych o łatwym i szybkim montażu. Składa się z dwóch części: miękkiej - regulowanej oraz twardej instalowanej na panelu stałym. Uszczelka ma za zadanie skompensowanie szczeliny między drzwiami przesuwnymi a częścią stałą ścianki. Może być stosowana dla szkła o grubości od 8-14 mm. Uszczelka zapewnia ochronę przed insektami, kurzem oraz czynnikami atmosferycznymi tj. wiatr czy zimno. GLASS LIP SLIDE GLASS LIP SLIDE is an adhesive seal for sliding glass doors of simple and quick installation. It consists of a soft transparent seal with an adjustable single lip, which is installed on the fixed part of the sliding door to compensate the gap with the moving part. GLASS LIP SLIDE can be used on glasses from 8 mm to 14 mm thick. Panel przesuwny Sliding door Panel stały Fixed panel Materiał Material Montaż Fixing type Długość (mm) Length (mm) CCU3000S TCT (patent producenta) transparentna taśma dwustronna 3000 transparent coextruded thermoplastic (producer. patent) high strenght transparent adhesive grubość szkła (mm): 8-14 glass thickness (mm): GARDA І System uszczelnień do drzwi i ścianek szklanych І Glass sealing system& drop down seal systems

23 Quality product of GARDA WYMIARY I MONTAŻ / DIMENSION & APPLICATION: Pióro uszczelki może być łatwo skracane poprzez odrywanie poszczególnych jego modułów, tak aby osiągnąć uszczelnienie w zakresie od mm. Seal lips can be shortened simply tearing off part of the lip, to meet gaps from 12 to 30 mm 8.5 Taśma klejąca Glue tape ~22 ~43 min 8 - max 14 min 12 - max 30 ~ min 12 - max 30 Regulacja / Regulation GARDA І System uszczelnień do drzwi i ścianek szklanych І Glass sealing system& drop down seal systems 5

24 GARDA CCR Quality product of Listwa dolna z wysuwaną uszczelką Drop down seal glass bottom LISTWA GLASS DOLNA LIP Z WYSUWANĄ SLIDE USZCZELKĄ DO SZKŁA CCR to listwa z wysuwaną uszczelką przeznaczona do montażu na dolnej krawędzi drzwi szklanych. Listwa jest łatwa w montażu a dzięki mechanizmowi nożycowemu samodzielnie adaptuje się do każdego rodzaju podłoża i wypełnia szczelinę pomiędzy drzwiami a podłogą. Listwa jest przystosowana dla osób niepełnosprawnych, zapewnia ochronę przed insektami i kurzem. Poprawia właściwości akustyczne drzwi szklanych. DROP DOWN SEAL GLASS BOTTOM It s a door bottom seal which closes the gap between the hinged glass door bottom and the floor. It s easy to install and because of the graduated scissor action of the mechanism, it adapt itself to all kind of floors, even if not perfectly linear. Uszczelka / Seal 38 db Rw Regulacja Plunger ~12 ~ REGULACJA / PLUNGER AND ADJUSTMENT TYPE: Możliwość wysunięcia przycisku zwalniającego o 3 mm przy pomocy klucza imbusowego Nylon-clad steel plunger, adjustable with a 3 mm allen wrench. 6 GARDA І System uszczelnień do drzwi i ścianek szklanych І Glass sealing system& drop down seal systems

25 Quality product of GARDA USZCZELKA / SEAL: Uszczelka wykonana z samogasnącego silikonu Certyfilkat izolacyjności akustycznej 38dB Rw Balloon in self-extinguishing silicone certified at 38dB Rw INFORMACJE TECHNICZNE /TECHNICAL CHARACTERISTICS: Stopniowany mechanizm nożycowy (uszczelka opada w pierwszej kolejności po stronie zawiasów a w drugiej kolejności po stronie zamka) Przy otwarciu drzwi uszczelka chowa się w listwie Maksymalne wysunięcie uszczelki do 14 mm Elementy mechanizmu wykonane są ze stali ocynkowanej i wzmocnionego PA z 20 % domieszką włókna szklanego Profile są wykonane ze stopu aluminiowego 6060 T6 Zawiera uszczelkę domykającą CERTYFIKAT: Przetestowane na 200,000 cykli zamykania Graduated scissor action (seal drops on hinge side before lock side). Mechanism removable from hinge side after fixing. 14 mm maximum drop. Galvanised steel flat springs and actuators in PA reinforced with 20% glassfibre T6 aluminium alloy profiles. Closing plug included. CERTIFICATIONS: Tested to 200,000 closing cycles. CCR930B10 PAX CCR930B12 PAX CCR1030B10 PAX CCR1030B12 PAX Wykoczenie Finish połyskowy alinox / polished alinox połyskowy alinox / polished alinox połyskowy alinox / polished alinox połyskowy alinox / polished alinox Grubość szkła (mm) Glass thickness (mm) Długość (mm)* Length (mm) * Materiał Material aluminium / aluminium aluminium / aluminium aluminium / aluminium aluminium / aluminium CCR930B10 NA CCR930B12 NA CCR1030B10 NA CCR1030B12 NA anoda srebrna / silver anodized anoda srebrna / silver anodized anoda srebrna / silver anodized anoda srebrna / silver anodized aluminium / aluminium aluminium / aluminium aluminium / aluminium aluminium / aluminium * PRZYCINANIE DŁUGOŚCI: możliwość skrócenia długości maksymalnie 130 mm po przeciwnej stronie przycisku * TRIMMING LENGTHS up to 130 mm on the opposite side to the plunger GARDA І System uszczelnień do drzwi i ścianek szklanych І Glass sealing system& drop down seal systems 7

26 GARDA CCS Quality product of Listwa dolna z uszczelką do drzwi przesuwnych Drop down seal glass bottom slide LISTWA GLASS DOLNA LIP Z USZCZELKĄ SLIDE DO DRZWI PRZESUWNYCH CCS to listwa z uszczelką, przeznaczona jest do montażu na dolnej krawędzi drzwi szklanych. Listwa jest łatwa w montażu a dzięki mechanizmowi nożycowemu samodzielnie adaptuje się do każdego rodzaju podłoża i wypełnia szczelinę pomiędzy drzwiami a podłogą. Listwa jest przystosowana dla osób niepełnosprawnych, zapewnia ochronę przed insektami i kurzem. Poprawia właściwości akustyczne drzwi szklanych. DROP DOWN SEAL GLASS BOTTOM SLIDE It s a door bottom seal which closes the gap between the sliding door glass door bottom and the floor. It s easy to install and because of the graduated scissor action of the mechanism, it adapt itself to all kind of floors, even if not perfectly linear. OTWARTE OPEN OTWARTE OPEN ZAMKNIĘTE CLOSE pozycja zaczepu 90 lever position 90 ZAMKNIĘTE CLOSE GARDA І System uszczelnień do drzwi i ścianek szklanych І Glass sealing system& drop down seal systems

27 Quality product of GARDA USZCZELKA / SEAL: 4 pióra uszczelki wykonane z samogasnącego silikonu 4 fins in self extinguishing coextruded thermoplastic INFORMACJE TECHNICZNE / TECHNICAL CHARACTERISTICS: Stopniowany mechanizm nożycowy uszczelka opada w pierwszej kolejności po stronie prowadnicy dolnej (po stronie zaczepu), w drugiej kolejności po stronie zamka Automatycznie wysuwana uszczelka uruchamiana zaczepem przy kocowym domyku Maksymalne wysunięcie uszczelki do 14 mm Elementy mechanizmu wykonane są ze stali ocynkowanej i wzmocnionego PA z 20 % domieszką włókna szklanego Profile wykonane są ze stopu aluminiowego 6060 T6 Zawiera uszczelkę domykającą Graduated scissor action (seal drops on sliding door guide side before lock side) Automatic dropdown seal with reverse actuation by lever, drove by sliding door guide 14 mm maximum drop. Galvanised steel flat springs and actuators in PA reinforced with 20% glassfibre 6060 T6 aluminium alloy profiles Closing plug included CERTIFICATIONS: Tested to 200,000 closing cycle CERTYFIKAT: Przetestowane na 200,000 cykli zamykania CCS1030A10 PAX Wykoczenie Finish połyskowy alinox / polished alinox Grubość szkła (mm) Glass thickness (mm) 10 Długość (mm)* Length (mm) * 1030 Materiał Material aluminium / aluminium CCS1030A10 NA anoda srebrna / silver anodized aluminium / aluminium * PRZYCINANIE DŁUGOŚCI: możliwość skrócenia długości maksymalnie 130 mm po przeciwnej stronie przycisku * TRIMMING LENGTHS up to 130 mm on the opposite side to the plunger GARDA І System uszczelnień do drzwi i ścianek szklanych І Glass sealing system& drop down seal systems 9

28 GARDA Quality product of 10 GARDA І System uszczelnień do drzwi i ścianek szklanych І Glass sealing system& drop down seal systems

29 NOWOŚCI 2015 ANCONA Uchwyty drzwiowe Door handles ZAMKI ZAWIASY UCHWYTY DRZWIOWE LOCKS HINGES & PULL HANDLES

30 ANCONA RLK16 Uchwyt kwadratowy z zamkiem Square door handle with lock c/c c/c Przygotowanie szkła Glass preparation RLK16 SSS materiał: stal nierdzewna grubość szkła (mm): 10; 12 Wykończenie / finish satyna / satin material: stainless steel glass thickness (mm): 10; 12 2 ANCONA І Uchwyty drzwiowe І Door handle 9
