OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

1 Strona 1 z 8 CZĘŚĆ III OPIS PRZEDMIOTU ZAMÓWIENIA Dostawa wraz z montażem systemu RFID HF w ramach projektów pn. Biblioteka nowoczesnym centrum multimedialno-kulturalnym zakup wyposażenia do nowej siedziby oraz Budowa i wyposażenie nowego budynku Filii w zakresie: Lp. Opis produktu Liczba Bramka nadawczo-odbiorcza RFID raportująca; dwuantenowy system bramek kontrolnych wykonany ze szkła organicznego wraz ze sterownikiem RFID z funkcją zdalnego serwisu oraz z integrowanym z panelami bramki licznikiem osób 3 Połączone stanowisko kodowania etykiet bibliotecznych RFID oraz wypożyczeń i zwrotów przez bibliotekarza musi zawierać: czytnik-koder etykiet RFID wraz z kablem USB 2.0. do podłączenia czytnika z komputerem oraz oprogramowanie (bez komputera stanowiskowego) 4 Stanowisko samodzielnego wypożyczania RFID wolnostojące przystosowane do potrzeb osób niepełnosprawnych (zawiera: komputer PC, aplikację, monitor dotykowy, czytnik kart, drukarkę potwierdzeń, obudowę wolnostojącą) z licencją na protokół SIP2 1 Wolnostojące stanowisko samodzielnych wypożyczeń RFID (zawiera: komputer PC, aplikację, monitor dotykowy, czytnik kart, drukarkę potwierdzeń, obudowę wolnostojącą do postawienia na ladzie lub blacie biurka) z licencją na protokół SIP2 1 Wolnostojący trezor biblioteczny umożliwiający dokonywanie samodzielnych zwrotów woluminów wraz z wózkiem bibliotecznym z uchylnym dnem 2 Kamera termowizyjna z inteligentnym licznikiem osób Etykieta biblioteczna RFID z anteną miedzianą zabezpieczająca książki o rozmiarze 54x86mm TT PH S2 ISO 15693, 2k bit pamięci Etykieta biblioteczna RFID z anteną miedzianą zabezpieczająca płyty CD/DVD o średnicy 40mm, ISO 15693, 2 k bit pamięci Montaż urządzeń, instalacja oprogramowania, szkolenie personelu 1 Bramka kontrolna RFID 2-antenowa 3 komplety W miejscach wskazanych przez Zamawiającego mają być zainstalowane bramki zabezpieczające, składające się z 2 anten RFID, na każde wejście osobny komplet. Każdorazowo przy wyjściu z biblioteki czytelnik przechodzi przez bramkę. Opcjonalnie przy przejściu czytelnika system natychmiast powinien sczytywać informacje z etykiety RFID i przekazywać ją do systemu. Status książki ma być zapisany w etykiecie (EAS bit), aby system natychmiast zareagował świetlnie i dźwiękowo, w przypadku

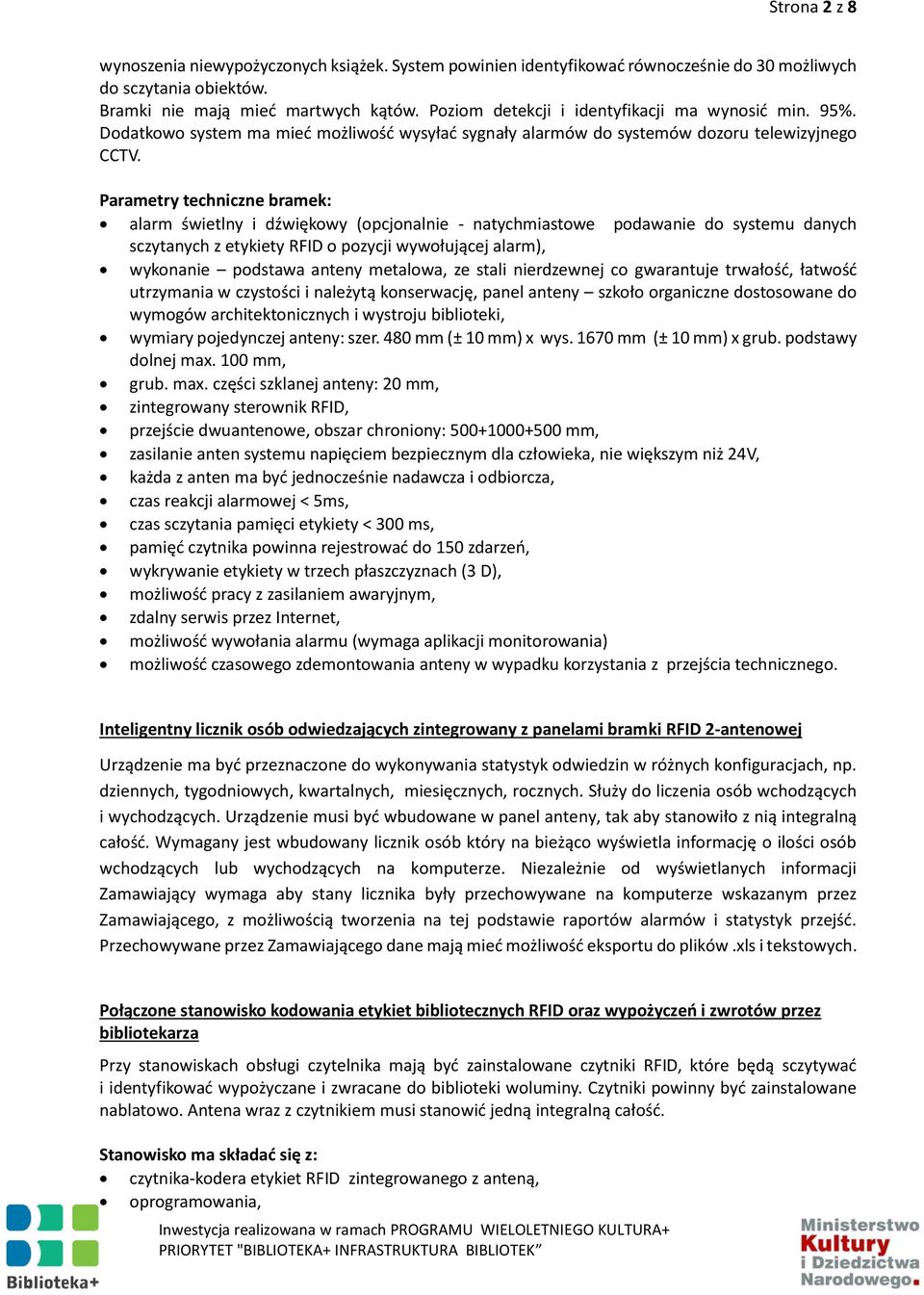

2 Strona 2 z 8 wynoszenia niewypożyczonych książek. System powinien identyfikować równocześnie do 30 możliwych do sczytania obiektów. Bramki nie mają mieć martwych kątów. Poziom detekcji i identyfikacji ma wynosić min. 95%. Dodatkowo system ma mieć możliwość wysyłać sygnały alarmów do systemów dozoru telewizyjnego CCTV. Parametry techniczne bramek: alarm świetlny i dźwiękowy (opcjonalnie - natychmiastowe podawanie do systemu danych sczytanych z etykiety RFID o pozycji wywołującej alarm), wykonanie podstawa anteny metalowa, ze stali nierdzewnej co gwarantuje trwałość, łatwość utrzymania w czystości i należytą konserwację, panel anteny szkoło organiczne dostosowane do wymogów architektonicznych i wystroju biblioteki, wymiary pojedynczej anteny: szer. 480 mm (± 10 mm) x wys mm (± 10 mm) x grub. podstawy dolnej max. 100 mm, grub. max. części szklanej anteny: 20 mm, zintegrowany sterownik RFID, przejście dwuantenowe, obszar chroniony: mm, zasilanie anten systemu napięciem bezpiecznym dla człowieka, nie większym niż 24V, każda z anten ma być jednocześnie nadawcza i odbiorcza, czas reakcji alarmowej < 5ms, czas sczytania pamięci etykiety < 300 ms, pamięć czytnika powinna rejestrować do 150 zdarzeń, wykrywanie etykiety w trzech płaszczyznach (3 D), możliwość pracy z zasilaniem awaryjnym, zdalny serwis przez Internet, możliwość wywołania alarmu (wymaga aplikacji monitorowania) możliwość czasowego zdemontowania anteny w wypadku korzystania z przejścia technicznego. Inteligentny licznik osób odwiedzających zintegrowany z panelami bramki RFID 2-antenowej Urządzenie ma być przeznaczone do wykonywania statystyk odwiedzin w różnych konfiguracjach, np. dziennych, tygodniowych, kwartalnych, miesięcznych, rocznych. Służy do liczenia osób wchodzących i wychodzących. Urządzenie musi być wbudowane w panel anteny, tak aby stanowiło z nią integralną całość. Wymagany jest wbudowany licznik osób który na bieżąco wyświetla informację o ilości osób wchodzących lub wychodzących na komputerze. Niezależnie od wyświetlanych informacji Zamawiający wymaga aby stany licznika były przechowywane na komputerze wskazanym przez Zamawiającego, z możliwością tworzenia na tej podstawie raportów alarmów i statystyk przejść. Przechowywane przez Zamawiającego dane mają mieć możliwość eksportu do plików.xls i tekstowych. Połączone stanowisko kodowania etykiet bibliotecznych RFID oraz wypożyczeń i zwrotów przez bibliotekarza Przy stanowiskach obsługi czytelnika mają być zainstalowane czytniki RFID, które będą sczytywać i identyfikować wypożyczane i zwracane do biblioteki woluminy. Czytniki powinny być zainstalowane nablatowo. Antena wraz z czytnikiem musi stanowić jedną integralną całość. Stanowisko ma składać się z: czytnika-kodera etykiet RFID zintegrowanego z anteną, oprogramowania,

3 Strona 3 z 8 kabla USB. Dane techniczne czytnika-kodera etykiet RFID: urządzenie zapewniające stabilne ułożenie książki formatu A4. Wymiary zewnętrzne urządzenia: o długość 210 ± 30 mm o szerokość 210 ± 30 mm o wysokość 35 ± 10 mm obudowa: materiał ABS, ukośna, z ogranicznikiem do pozycjonowania książek, z zewnątrz mają być widoczne diody LED pokazujące status urządzenia, obsługa etykiet bibliotecznych oraz kart bibliotecznych Mifare, zasilanie czytnika z portu USB ( nie wymagający osobnego zasilacza). Komunikacja USB 2.0, waga max. 0,5 kg. Obsługa programu wymagane działanie: Oprogramowanie powinno pozwalać na wykonanie trzech podstawowych czynności: kodowanie do pamięci etykiety kodu kreskowego książki, wypożyczanie książek z biblioteki, zwroty książek do biblioteki. Wszystkie te czynności mają odbywać się w technologii RFID, czyli bezprzewodowego przekazywania danych pomiędzy etykietą umieszczoną w książce a czytnikiem RFID. Istotne jest prawidłowe umieszczanie książki na czytniku RFID, w czym pomagać ma ukośna konstrukcja czytnika oraz ogranicznik pozycjonujący. Oprogramowanie musi być zintegrowane z systemem bibliotecznym. Komunikacja z systemem bibliotecznym musi odbywać się wyłącznie z wykorzystaniem systemu klienta bez konieczności instalowania dodatkowych modułów w szczególności serwera SIP2/NSIP. Stanowisko samodzielnego wypożyczania RFID wolnostojące przystosowane do potrzeb osób niepełnosprawnych Wymagane działanie: Przyjazna grafika ekranu dotykowego ma pokazywać czytelnikowi jaką czynność ma wykonać. Komunikaty i instrukcje mają być dostosowane do potrzeb biblioteki. Wysokość stanowiska ma być regulowana elektrycznie przez użytkownika umożliwiając wypożyczanie woluminów w pozycji stojącej jak i siedzącej. Funkcje wypożyczeń: karta czytelnika zostaje sczytana przez czytnik kart, następuje identyfikacja czytelnika i weryfikacja jego uprawnień w systemie bibliotecznym, system RFID wyświetla stan konta czytelnika na monitorze zawierający następujące elementy: o nazwisko, imię i rodzaj czytelnika (kontrolnie) o tytuły wypożyczonych pozycji o lokalizacje wypożyczonych materiałów o datę zwrotu Wykaz ma być posortowany datą zwrotu od najbliższej do najbardziej odległej. kolejne woluminy (będące w polu widzenia czytnika RFID) są zgodnie z uprawnieniami czytelnika przenoszone na jego konto, równocześnie następuje zmiana stanu ochrony woluminu w etykiecie RFID, odczytanie następuje przez przesunięcie woluminu nad czytnikiem lub położenie na czytniku, czytnik powinien sprawdzać do 5 pozycji jednocześnie, w przypadku próby wypożyczenia materiałów, których rodzaj czytelnika nie może wypożyczyć system powinien informować stosownymi komunikatami wizualnymi i dźwiękowymi,

4 Strona 4 z 8 czytelnik musi mieć możliwość otrzymania potwierdzenia transakcji i wydrukowanie pokwitowania. Funkcje prolongat: karta czytelnika zostaje sczytana przez czytnik kart, następuje identyfikacja czytelnika i weryfikacja jego uprawnień w systemie bibliotecznym, system RFID wyświetla stan konta czytelnika na monitorze zawierający następujące elementy: o nazwisko, imię i rodzaj czytelnika (kontrolnie), o tytuły wypożyczonych pozycji, o lokalizacje wypożyczonych materiałów, o datę zwrotu. Wykaz ma być posortowany datą zwrotu od najbliższej do najbardziej odległej. kolejnym wypożyczonym woluminom (będące w polu widzenia czytnika RFID) jest zgodnie z uprawnieniami czytelnika i parametrami zapisanymi w systemie bibliotecznym, przedłużana data zwrotu, równocześnie utrzymana zostaje dezaktywacja etykiety RFID, odczytanie informacji o woluminach następuje przez ich przesunięcie nad czytnikiem lub położenie na czytniku, czytnik powinien sprawdzać do 5 pozycji jednocześnie, w przypadku próby przedłużenia daty zwrotu materiałów: o przez czytelnika z zaległościami finansowymi na koncie, o wcześniej zarezerwowanych, których dany rodzaj czytelnika nie może przedłużyć, system powinien informować stosownymi komunikatami wizualnymi i dźwiękowymi, czytelnik musi mieć możliwość otrzymania potwierdzenia transakcji i wydrukowanie pokwitowania przedłużenia daty zwrotu. Urządzenie ma być połączone z systemem zarządzającym zbiorami bibliotecznymi za pomocą protokołu SIP-2. Dostarczenie protokołu po stronie Wykonawcy. Urządzenie ma składać się z: monitora dotykowego LCD 19, technologia fali powierzchniowej SAW odporna na zarysowanie, czytnika RFID, drukarki termicznej z rolkami papieru do drukowania pokwitowań, czytnika kart bibliotecznych, chipowych, oprogramowania urządzenia: aplikacji do samowypożyczeń, wolnostojącej obudowy. Specyfikacja urządzenia: wymiary: wys. regulowana elektrycznie przez użytkownika w zakresie 1250/1500 mm, szer. max. 500 mm x głęb. max. 600 mm, obudowa monitora: stal, wbudowana półka A4 z kompozytu + z powierzchnią odporną na zarysowania, wykonaną ze szkła hartowanego o grubości min. 6 mm i z zaokrąglonymi narożnikami, obudowa urządzenia: stal oraz blacha nierdzewna, szerokość pokwitowań (paragonów) min. 80 mm, urządzenie ma być wandaloodporne, do samodzielnego postawienia w bibliotece lub do przytwierdzenia na ścianie (waga urządzenia ok. 90 kg), ekran urządzenia ma mieć możliwość dostosowania do potrzeb osób gorzej widzących, podstawa urządzenia nie wyższa niż 8 mm umożliwiająca wygodny podjazd wózkiem inwalidzkim, kolorystyka urządzenia ma być dostosowana do wymogów architektonicznych przedstawionych przez Zamawiającego, po konsultacji z projektantem budynku,

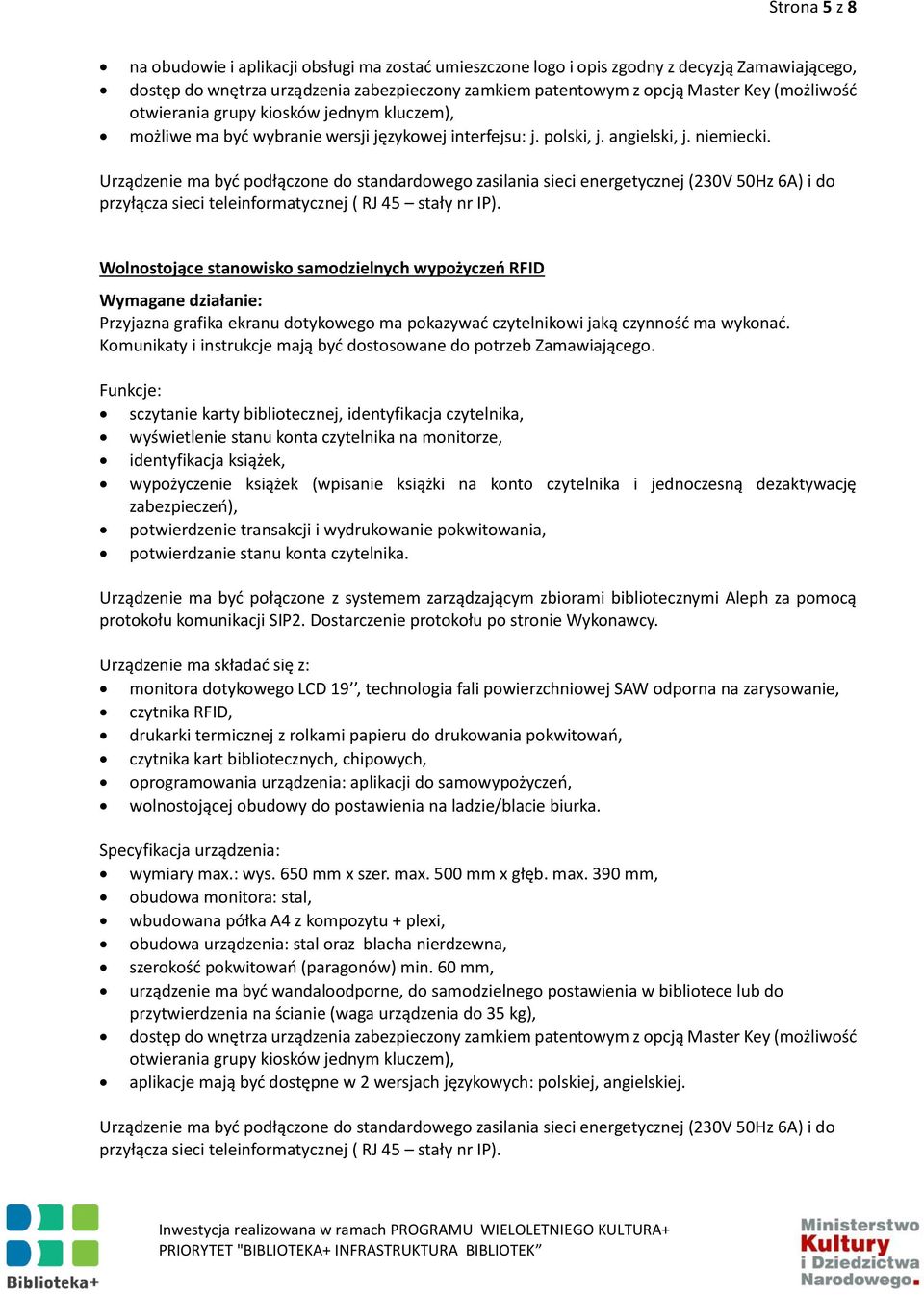

5 Strona 5 z 8 na obudowie i aplikacji obsługi ma zostać umieszczone logo i opis zgodny z decyzją Zamawiającego, dostęp do wnętrza urządzenia zabezpieczony zamkiem patentowym z opcją Master Key (możliwość otwierania grupy kiosków jednym kluczem), możliwe ma być wybranie wersji językowej interfejsu: j. polski, j. angielski, j. niemiecki. Urządzenie ma być podłączone do standardowego zasilania sieci energetycznej (230V 50Hz 6A) i do przyłącza sieci teleinformatycznej ( RJ 45 stały nr IP). Wolnostojące stanowisko samodzielnych wypożyczeń RFID Wymagane działanie: Przyjazna grafika ekranu dotykowego ma pokazywać czytelnikowi jaką czynność ma wykonać. Komunikaty i instrukcje mają być dostosowane do potrzeb Zamawiającego. Funkcje: sczytanie karty bibliotecznej, identyfikacja czytelnika, wyświetlenie stanu konta czytelnika na monitorze, identyfikacja książek, wypożyczenie książek (wpisanie książki na konto czytelnika i jednoczesną dezaktywację zabezpieczeń), potwierdzenie transakcji i wydrukowanie pokwitowania, potwierdzanie stanu konta czytelnika. Urządzenie ma być połączone z systemem zarządzającym zbiorami bibliotecznymi Aleph za pomocą protokołu komunikacji SIP2. Dostarczenie protokołu po stronie Wykonawcy. Urządzenie ma składać się z: monitora dotykowego LCD 19, technologia fali powierzchniowej SAW odporna na zarysowanie, czytnika RFID, drukarki termicznej z rolkami papieru do drukowania pokwitowań, czytnika kart bibliotecznych, chipowych, oprogramowania urządzenia: aplikacji do samowypożyczeń, wolnostojącej obudowy do postawienia na ladzie/blacie biurka. Specyfikacja urządzenia: wymiary max.: wys. 650 mm x szer. max. 500 mm x głęb. max. 390 mm, obudowa monitora: stal, wbudowana półka A4 z kompozytu + plexi, obudowa urządzenia: stal oraz blacha nierdzewna, szerokość pokwitowań (paragonów) min. 60 mm, urządzenie ma być wandaloodporne, do samodzielnego postawienia w bibliotece lub do przytwierdzenia na ścianie (waga urządzenia do 35 kg), dostęp do wnętrza urządzenia zabezpieczony zamkiem patentowym z opcją Master Key (możliwość otwierania grupy kiosków jednym kluczem), aplikacje mają być dostępne w 2 wersjach językowych: polskiej, angielskiej. Urządzenie ma być podłączone do standardowego zasilania sieci energetycznej (230V 50Hz 6A) i do przyłącza sieci teleinformatycznej ( RJ 45 stały nr IP).

6 Strona 6 z 8 Trezor biblioteczny wolnostojący umożliwiający dokonywanie samodzielnych zwrotów woluminów wraz z wózkiem bibliotecznym z uchylnym dnem do przyjmowania oddawanych pozycji książkowych System RFID ma być wyposażony w urządzenie do samodzielnych zwrotów woluminów, zwane trezorem bibliotecznym wolnostojącym. Zestaw do realizowania samodzielnych zwrotów ma składać się z jednolitej bryły, wyposażonego w napis ZWROT KSIĄŻEK i logotyp biblioteki oraz otwór wrzutowy. Urządzenie ma umożliwiać dokonywanie samodzielnych zwrotów woluminów bez podłączenia do systemu bibliotecznego. Przed uszkodzeniem zwracanych woluminów ma chronić wózek z uchylnym dnem umieszczony wewnątrz urządzenia. Parametry techniczne i funkcjonalne trezora bibliotecznego: wymiary urządzenia max.: wys mm x szer mm x głęb. 700 mm, waga urządzenia max.: 100 kg, jednobryłowa konstrukcja zabezpieczona w środku gaśnicą, trezor biblioteczny wolnostojący ma posiadać na bocznej ścianie drzwi zabezpieczone zamkiem przed osobami nieuprawnionymi, wykończenie frontu obudowy: lekki łuk w górnej części obudowy, możliwość montażu na zewnątrz przy pełnym zadaszeniu i wewnątrz budynku, urządzenie ma zostać przytwierdzone do podłoża, materiał wykonania urządzenie: stal malowana proszkowo na kolor szary, front urządzenia wykonany ze stali nierdzewnej lub materiału imitującego szlifowaną stal, otwór z klapką zabezpieczającą umieszczony we frontowej ścianie urządzenia ma umożliwiać wsunięcie książki do środka urządzenia, wymiarach max. otworu: dł. 410 mm x wys. 90 mm, wewnątrz urządzenia musi być zainstalowany pochyły prowadzący kanał, dzięki któremu woluminy bezpiecznie spadają do wózka bibliotecznego z uchylnym dnem, możliwość umieszczenia na froncie urządzenia logotypu biblioteki oraz napisu ZWROT KSIĄŻEK oraz przełamanie kolorystyki urządzenia w górnej części innym kolorem niż szary Zamawiający wybierze kolory i prześle logo, urządzenie ma zostać estetycznie wykończone i posiadać nowoczesny wygląd. Specyfikacja wózków bibliotecznych na książki: wózek wykonany z aluminium z gładką i eloksalowaną powierzchnią, stabilne wykończenie krawędzi wózka z min. 3 mm grubości specjalnego profilu aluminium, ruchome dno utrzymujące książki na optymalnej wysokości, regulowana siła sprężyn do 50 kg, wymiary zewnętrzne max.: szer. 870 mm x gł. 560 mm x wys. 780 mm, pojemność min.: 180 l, dno wózka przesuwane w górę i w dół, utrzymujące zawartość na stałym poziomie, dno ma być wyposażone w wykładzinę zabezpieczającą książki przed zniszczeniem, kółka obrotowe o średnicy 125 mm z pełnej gumy, z hamulcem na dwóch kółkach.

7 Strona 7 z 8 Inteligentny licznik osób jednokierunkowy z kamerą termowizyjną Urządzenie przeznaczone do wykonywania statystyk odwiedzin w różnych konfiguracjach, np. dziennie, tygodniowo, miesięcznie, rocznie. Służy do liczenia osób wchodzących i wychodzących. Składa się z centralki/ek i kamer termowizyjnych przystosowanej do montażu na różnego typu sufitach. System jest tak skonstruowany by nadzorować ruch w sześciu strefach nadzoru. System statystyczny jest tak skonstruowany by móc wyświetlać dane oddzielnie z każdej strefy oraz sumować osobno dane pochodzące z czterech i dwóch stref nadzoru. Specyfikacja urządzenia: rozmiar max. pojedynczej centralki: 96 mm x 130 mm x 30 mm, centralka lub centralki muszą posiadać czytelny wyświetlacz LCD, pokazujący aktualne stany liczników zarejestrowanych obiektów, system zasilany z bezpiecznego zasilacza 230V/12V, ciężar kamery max.: 200 g, maksymalna długość przewodów łączących centralkę z kamerą: 100 m, oprogramowanie do współpracy z komputerem PC umożliwia prowadzenie i analizę statystyk ruchu obiektów przemieszczających się w strefach nadzorowanych, możliwość wydruku pobieranych danych, możliwość przesyłania danych drogą elektroniczną Etykieta biblioteczna RFID z anteną miedzianą zabezpieczająca książki o rozmiarze 54x86 mm, pamięć 2k bit Podstawowym elementem systemu jest etykieta biblioteczna RFID. Etykieta ta ma składać się z układu scalonego (chipa NXP SLIX-S) i anteny. Wymagane działanie: Etykieta z anteną za pomocą fal radiowych komunikuje się z czytnikiem RFID i przesyła dane zawarte w chipie. Każda etykieta ma nadany unikalny numer. Etykieta jest zasilana w procesie komunikowania się przez czytnik RFID. Etykiety biblioteczne wykonane zgodnie ze standardem ISO i normami europejskimi i pracujące w paśmie częstotliwości: 13,56 MHz, przeznaczonej do aplikacji bibliotecznych. Dane techniczne etykiety: rodzaj etykiety: RFID I-Code SLIX-S, read / write, czyli można dane z chipa zarówno odczytywać, jak i je zapisywać, ISO/IEC 15693, antykolizyjność, czyli możemy odczytywać w polu anteny wiele etykiet jednocześnie, częstotliwość pracy: 13,56 MHz, odporność na przepięcia elektrostatyczne min: +/- 2 kv, antena etykiety: miedziana, całkowita pamięć min: 2 k bit R/W EEPROM, bit zabezpieczający EAS chroniony hasłem, zabezpieczenie przed kopiowaniem, trwałość gwarancyjna układu scalonego: 10 lat, gwarantowana ilość zapisów i odczytów nie mniej niż: , Właściwości mechaniczne:

8 Strona 8 z 8 wymiar min. etykiety: 54 x 86 mm, wymiar min. anteny: 50 x 82 mm, powierzchnia: papier z możliwością nadruku TT, podkład: papier silikonowany, grubość etykiety: < 250 µm, temperatura pracy elektrycznej: co najmniej w zakresie 0 C/ + 60 C. Etykieta biblioteczna RFID zabezpieczająca płyty CD/DVD o rozmiarze 40 mm z anteną wykonaną z miedzi Wymagane działanie: Etykieta z anteną za pomocą fal radiowych komunikuje się z czytnikiem RFID i przesyła dane zawarte w chipie. Każda etykieta ma nadany unikalny numer. Etykieta jest zasilana w procesie komunikowania się przez czytnik RFID. Etykiety biblioteczne zabezpieczające płyty CD/DVD wykonane zgodnie ze standardem ISO i normami europejskimi i pracujące w paśmie częstotliwości: 13,56 MHz, przeznaczonej do aplikacji bibliotecznych. Dane techniczne etykiety: rodzaj etykiety: RFID I-Code SLIX-S, read / write, czyli można dane z chipa zarówno odczytywać, jak i je zapisywać, ISO/IEC 15693, antykolizyjność, czyli możemy odczytywać w polu anteny wiele etykiet jednocześnie, częstotliwość pracy: 13,56 MHz, odporność na przepięcia elektrostatyczne min: +/- 2 kv, antena etykiety: miedziana, całkowita pamięć min: 2k bity R/W EEPROM, bit zabezpieczający EAS chroniony hasłem, zabezpieczenie przed kopiowaniem, trwałość gwarancyjna układu scalonego: 10 lat, gwarantowana ilość zapisów i odczytów nie mniej niż: , Właściwości mechaniczne: wymiar min. etykiety średnica: 40 mm, wymiar min. anteny średnica: 33 mm, powierzchnia: papier z możliwością nadruku TT, podkład: papier silikonowany, grubość etykiety: < 250 µm, temperatura pracy elektrycznej: co najmniej w zakresie 0 C/ + 60 C.
