PROJEKT KONSTRUKCYJNY

Transkrypt

1 KAM PROJEKT PROJEKTY I NADZORY BUDOWLANE Siedziba: Stara Wieś 886, Limanowa Biuro: ul. Spacerowa 7a, Limanowa tel. kom , biuro@kamprojekt.pl OBIEKT : PROJEKT KONSTRUKCYJNY ESTAKADA LOKALIZACJA : Limanowa dz. ew. nr 345 i 343/17; obręb 4 TEMAT : Projekt konstrukcyjny estakady dla rury kanalizacyjnej na przekroczeniu cieku wodnego przy ul. Grunwaldzkiej w Limanowej INWESTOR : Miasto Limanowa PROJEKTOWAŁ Specjalność konstrukcyjna mgr inŝ. Dariusz Monasterski uprawnienia budowlane nr ewid. 337/2002 do projektowania bez ograniczeń w specjalności konstrukcyjno budowlanej data opracowania: rok Zawartość opracowania: - oświadczenie projektanta konstruktora - opis techniczny - zestawienie obciąŝeń, przyjęte schematy statyczne i podstawowe wyniki obliczeń - rysunki konstrukcyjne

2 OŚWIADCZENIE Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (jednolity tekst Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami) OŚWIADCZAM, Ŝe projekt budowlany Projekt konstrukcyjny estakady dla rury kanalizacyjnej na przekroczeniu cieku wodnego przy ul. Grunwaldzkiej w Limanowej na dz. ew. nr 345 i 343/17; obręb 4 (nazwa, rodzaj i adres zamierzenia budowlanego) został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr inŝ. Dariusz Monasterski uprawnienia budowlane nr ewid. 337/2002 do projektowania bez ograniczeń w specjalności konstrukcyjno - budowlanej. (podpis i pieczęć)

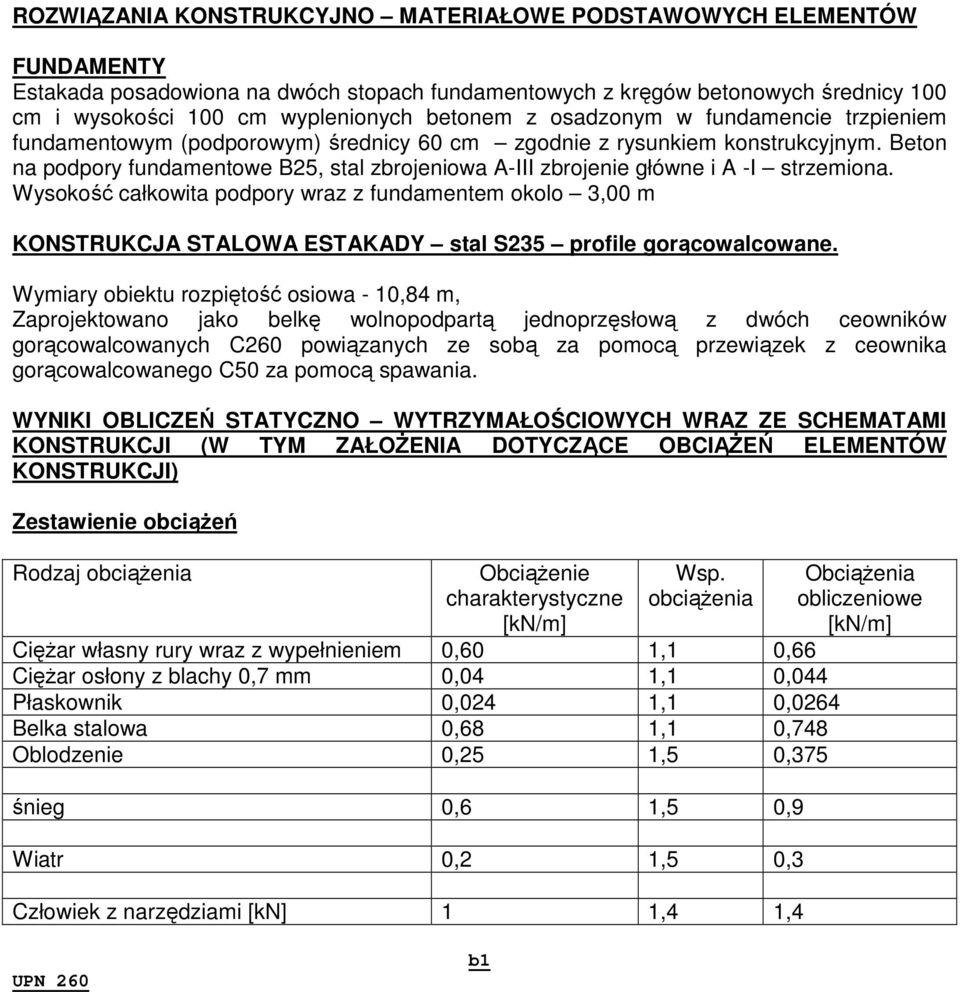

3 ROZWIĄZANIA KONSTRUKCYJNO MATERIAŁOWE PODSTAWOWYCH ELEMENTÓW FUNDAMENTY Estakada posadowiona na dwóch stopach fundamentowych z kręgów betonowych średnicy 100 cm i wysokości 100 cm wyplenionych betonem z osadzonym w fundamencie trzpieniem fundamentowym (podporowym) średnicy 60 cm zgodnie z rysunkiem konstrukcyjnym. Beton na podpory fundamentowe B25, stal zbrojeniowa A-III zbrojenie główne i A -I strzemiona. Wysokość całkowita podpory wraz z fundamentem okolo 3,00 m KONSTRUKCJA STALOWA ESTAKADY stal S235 profile gorącowalcowane. Wymiary obiektu rozpiętość osiowa - 10,84 m, Zaprojektowano jako belkę wolnopodpartą jednoprzęsłową z dwóch ceowników gorącowalcowanych C260 powiązanych ze sobą za pomocą przewiązek z ceownika gorącowalcowanego C50 za pomocą spawania. WYNIKI OBLICZEŃ STATYCZNO WYTRZYMAŁOŚCIOWYCH WRAZ ZE SCHEMATAMI KONSTRUKCJI (W TYM ZAŁOśENIA DOTYCZĄCE OBCIĄśEŃ ELEMENTÓW KONSTRUKCJI) Zestawienie obciąŝeń Rodzaj obciąŝenia ObciąŜenie charakterystyczne [kn/m] Wsp. obciąŝenia CięŜar własny rury wraz z wypełnieniem 0,60 1,1 0,66 CięŜar osłony z blachy 0,7 mm 0,04 1,1 0,044 Płaskownik 0,024 1,1 0,0264 Belka stalowa 0,68 1,1 0,748 Oblodzenie 0,25 1,5 0,375 śnieg 0,6 1,5 0,9 Wiatr 0,2 1,5 0,3 Człowiek z narzędziami [kn] 1 1,4 1,4 ObciąŜenia obliczeniowe [kn/m] UPN 260 b1

4 UPN Stal: ST3S H [mm] A [cm 2 ] B [mm] 90.0 J x [cm 4 ] T f [mm] 14.0 J y [cm 4 ] T w [mm] 10.0 W x [cm 3 ] W y [cm 3 ] Lista przęseł Nr przęsła Długość[m] Profil Podpora lewa Podpora prawa UPN 260 przegub przesuwny przegub nieprzesuwny Lista obciąŝeń grupa1

5 Nr Nr przęsła Rodzaj P 1 P 2 a [m] b [m] Co [mm] 0 siła równomierne Maksymalny współczynnik obciąŝenia: Minimalny współczynnik obciąŝenia: Wykresy MNT dla przęsła nr 1 Ugięcie spręŝyste dla przęsła nr 1 Grupy obciąŝeń uwzględnione do liczenia ugięcia:

6 CięŜar własny grupa1 X [m] Y [cm] Przęsło nr 1 Dane przęsła: Przekrój: x 10.0; 90.0 x 14.0 A = cm 2 I x = cm 4 W x = cm 3 Klasa przekroju na zginanie: 1 Współczynnik redukcyjny ψ = Długość przęsła: m Klasa stali przęsła: St3S Współczynnik momentów β = Największy rozstaw Ŝeber poprzecznych: m Nośności przekroju: Stan krytyczny M rx = knm V ry = kn M rxv_max = knm Warunki nośności Dla momentu dodatniego x = m Siły: M xmax = knm V y = kn Odległość między stęŝeniami pasa górnego: m Stan krytyczny Współczynnik zwichrzenia: ϕ L = Dla momentu minimalnego x = m Siły: M xmin = knm V y = kn

7 Odległość między stęŝeniami pasa dolnego: m Stan krytyczny Współczynnik zwichrzenia: ϕ L = Dla ekstremalnej siły poprzecznej Siły: V ymax = kn V ry = kn Sprawdzenie ugięcia granicznego Ugięcie maksymalne: U max = jest mniejsze od ugięcia dopuszczalnego: U dop = cm UWAGI DOTYCZĄCE WYKONANIA I MONTAśU KONSTRUKCJI Konstrukcja zostanie wykonana w warsztacie i zmontowana na budowie. MontaŜ blachy osłonowej dla rury kanalizacyjnej zgodnie z rysunkiem wykonane na budowie Połączenia montaŝowe zwykłe elementów konstrukcyjnych naleŝy wykonać za pomocą śrub ocynkowanych, oraz spawane zgodnie z opracowaniem konstrukcyjnym. Połączenie z fundamentami zaprojektowano jako przegubowe. Warunki wykonania warsztatowego konstrukcji stalowej W projekcie przyjęto konstrukcję stalową wykonywaną ze stali S235. Klasa wykonania konstrukcji 3. Do łączenia elementów poprzez spawanie naleŝy dobrać odpowiednie elektrody do rodzaju materiału, grubości spoiny i wytrzymałości. Przy trasowaniu i kontroli elementów naleŝy posługiwać się wymiarami całkowitymi wyszczególnionymi na rysunkach wykonawczych zachowując dla nich dopuszczalne odchyłki wymiarowe. Elementy wykonane naleŝy poddać kontroli zgodnie z PN-B o MontaŜ i wykonawstwo warsztatowe konstrukcji winny być zlecone przedsiębiorstwu mającemu właściwe doświadczenie w realizacji tego typu robót i gwarantującemu właściwą jakość wykonania. o Konstrukcja stalowa winna być po wykonaniu zaopatrzona przez wytwórcę i montaŝystę w świadectwa jakości wykonania. o Przed przystąpieniem do robót wykonawcy oraz nadzór techniczny powinni się dokładnie zaznajomić z całością dokumentacji technicznej, w tym takŝe z pozostałymi odrębnymi częściami dokumentacji. o Wszelkie ewentualne niejasności w sprawach dokumentacji naleŝy wyjaśnić z autorami poszczególnych opracowań przed przystąpieniem do robót. o Jakiekolwiek zmiany w dokumentacji technicznej mogą być dokonywane w trakcie wykonania robót, tylko po uzyskaniu akceptacji InŜyniera, a w przypadku zmian dotyczących zasadniczych elementów lub rozwiązań projektowych mogących mieć wpływ na nośność obiektu naleŝy uzyskać akceptację projektantów. o NiezaleŜnie od dokumentacji przed przystąpieniem do danego rodzaju robót muszą być sporządzone następujące dokumentacje uzupełniające: -technologia spawania, -ogólny projekt organizacji budowy

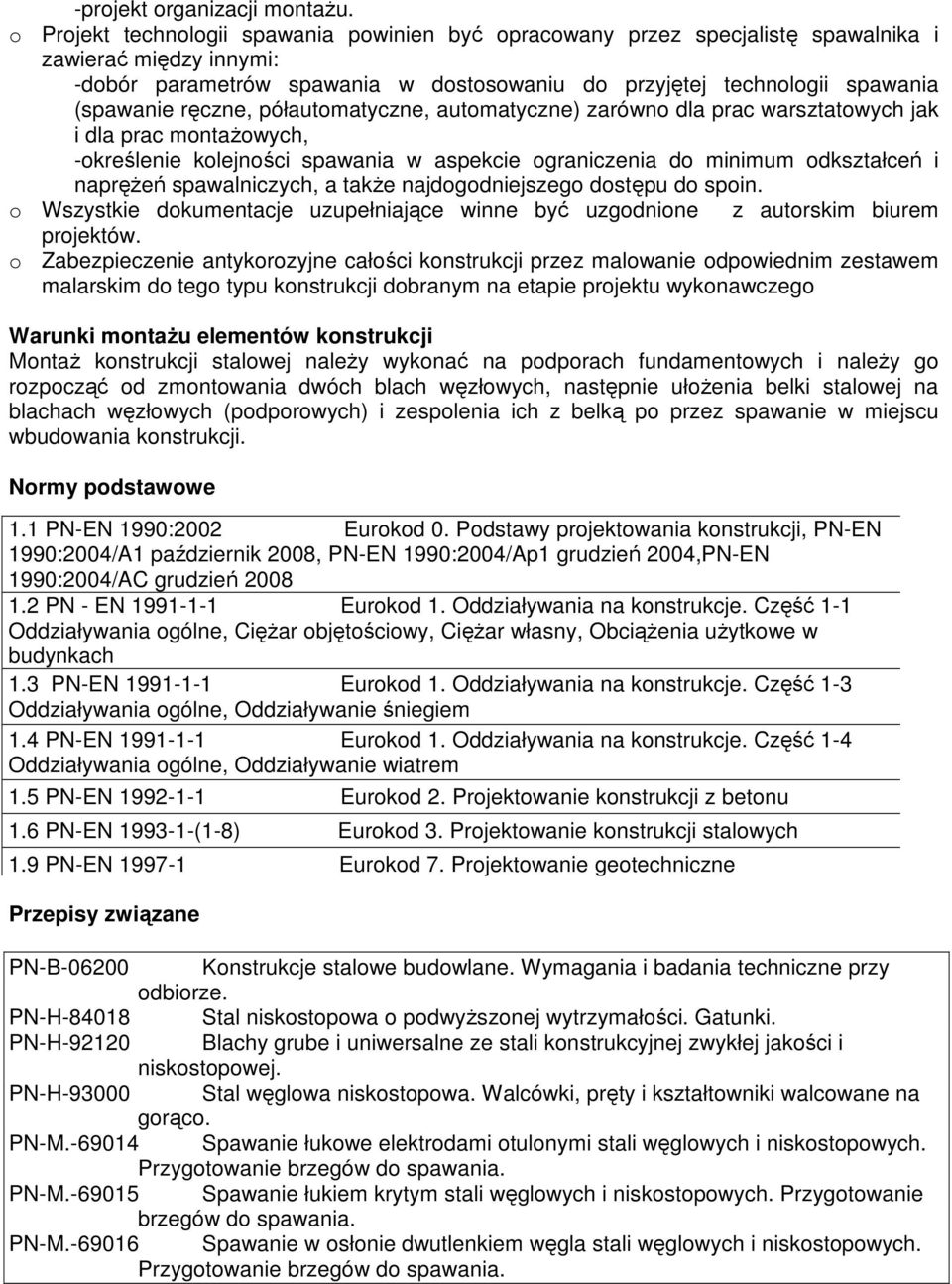

8 -projekt organizacji montaŝu. o Projekt technologii spawania powinien być opracowany przez specjalistę spawalnika i zawierać między innymi: -dobór parametrów spawania w dostosowaniu do przyjętej technologii spawania (spawanie ręczne, półautomatyczne, automatyczne) zarówno dla prac warsztatowych jak i dla prac montaŝowych, -określenie kolejności spawania w aspekcie ograniczenia do minimum odkształceń i napręŝeń spawalniczych, a takŝe najdogodniejszego dostępu do spoin. o Wszystkie dokumentacje uzupełniające winne być uzgodnione z autorskim biurem projektów. o Zabezpieczenie antykorozyjne całości konstrukcji przez malowanie odpowiednim zestawem malarskim do tego typu konstrukcji dobranym na etapie projektu wykonawczego Warunki montaŝu elementów konstrukcji MontaŜ konstrukcji stalowej naleŝy wykonać na podporach fundamentowych i naleŝy go rozpocząć od zmontowania dwóch blach węzłowych, następnie ułoŝenia belki stalowej na blachach węzłowych (podporowych) i zespolenia ich z belką po przez spawanie w miejscu wbudowania konstrukcji. Normy podstawowe 1.1 PN-EN 1990:2002 Eurokod 0. Podstawy projektowania konstrukcji, PN-EN 1990:2004/A1 październik 2008, PN-EN 1990:2004/Ap1 grudzień 2004,PN-EN 1990:2004/AC grudzień PN - EN Eurokod 1. Oddziaływania na konstrukcje. Część 1-1 Oddziaływania ogólne, CięŜar objętościowy, CięŜar własny, ObciąŜenia uŝytkowe w budynkach 1.3 PN-EN Eurokod 1. Oddziaływania na konstrukcje. Część 1-3 Oddziaływania ogólne, Oddziaływanie śniegiem 1.4 PN-EN Eurokod 1. Oddziaływania na konstrukcje. Część 1-4 Oddziaływania ogólne, Oddziaływanie wiatrem 1.5 PN-EN Eurokod 2. Projektowanie konstrukcji z betonu 1.6 PN-EN (1-8) Eurokod 3. Projektowanie konstrukcji stalowych 1.9 PN-EN Eurokod 7. Projektowanie geotechniczne Przepisy związane PN-B Konstrukcje stalowe budowlane. Wymagania i badania techniczne przy odbiorze. PN-H Stal niskostopowa o podwyŝszonej wytrzymałości. Gatunki. PN-H Blachy grube i uniwersalne ze stali konstrukcyjnej zwykłej jakości i niskostopowej. PN-H Stal węglowa niskostopowa. Walcówki, pręty i kształtowniki walcowane na gorąco. PN-M Spawanie łukowe elektrodami otulonymi stali węglowych i niskostopowych. Przygotowanie brzegów do spawania. PN-M Spawanie łukiem krytym stali węglowych i niskostopowych. Przygotowanie brzegów do spawania. PN-M Spawanie w osłonie dwutlenkiem węgla stali węglowych i niskostopowych. Przygotowanie brzegów do spawania.

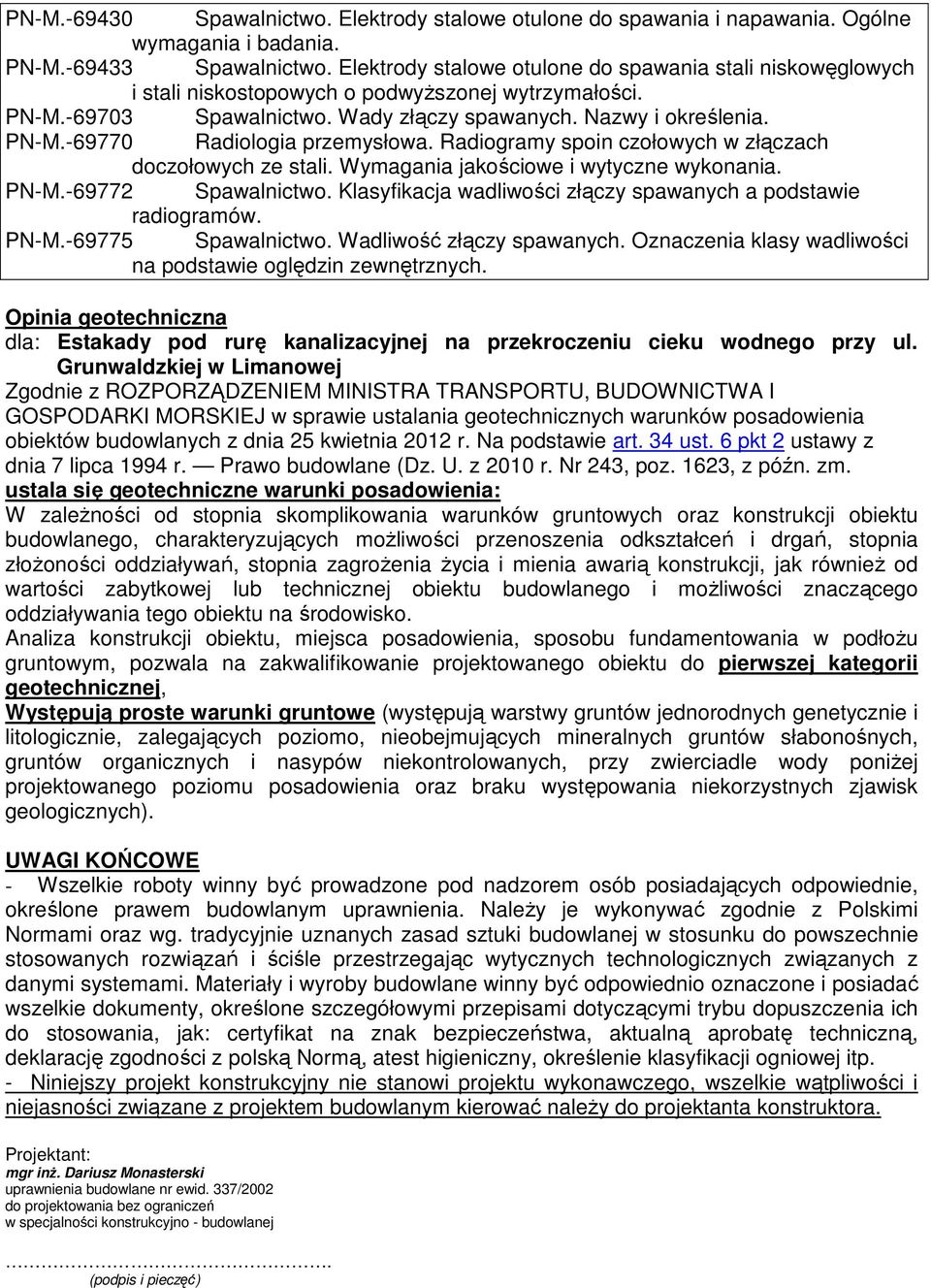

9 PN-M Spawalnictwo. Elektrody stalowe otulone do spawania i napawania. Ogólne wymagania i badania. PN-M Spawalnictwo. Elektrody stalowe otulone do spawania stali niskowęglowych i stali niskostopowych o podwyŝszonej wytrzymałości. PN-M Spawalnictwo. Wady złączy spawanych. Nazwy i określenia. PN-M Radiologia przemysłowa. Radiogramy spoin czołowych w złączach doczołowych ze stali. Wymagania jakościowe i wytyczne wykonania. PN-M Spawalnictwo. Klasyfikacja wadliwości złączy spawanych a podstawie radiogramów. PN-M Spawalnictwo. Wadliwość złączy spawanych. Oznaczenia klasy wadliwości na podstawie oględzin zewnętrznych. Opinia geotechniczna dla: Estakady pod rurę kanalizacyjnej na przekroczeniu cieku wodnego przy ul. Grunwaldzkiej w Limanowej Zgodnie z ROZPORZĄDZENIEM MINISTRA TRANSPORTU, BUDOWNICTWA I GOSPODARKI MORSKIEJ w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych z dnia 25 kwietnia 2012 r. Na podstawie art. 34 ust. 6 pkt 2 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2010 r. Nr 243, poz. 1623, z późn. zm. ustala się geotechniczne warunki posadowienia: W zaleŝności od stopnia skomplikowania warunków gruntowych oraz konstrukcji obiektu budowlanego, charakteryzujących moŝliwości przenoszenia odkształceń i drgań, stopnia złoŝoności oddziaływań, stopnia zagroŝenia Ŝycia i mienia awarią konstrukcji, jak równieŝ od wartości zabytkowej lub technicznej obiektu budowlanego i moŝliwości znaczącego oddziaływania tego obiektu na środowisko. Analiza konstrukcji obiektu, miejsca posadowienia, sposobu fundamentowania w podłoŝu gruntowym, pozwala na zakwalifikowanie projektowanego obiektu do pierwszej kategorii geotechnicznej, Występują proste warunki gruntowe (występują warstwy gruntów jednorodnych genetycznie i litologicznie, zalegających poziomo, nieobejmujących mineralnych gruntów słabonośnych, gruntów organicznych i nasypów niekontrolowanych, przy zwierciadle wody poniŝej projektowanego poziomu posadowienia oraz braku występowania niekorzystnych zjawisk geologicznych). UWAGI KOŃCOWE - Wszelkie roboty winny być prowadzone pod nadzorem osób posiadających odpowiednie, określone prawem budowlanym uprawnienia. NaleŜy je wykonywać zgodnie z Polskimi Normami oraz wg. tradycyjnie uznanych zasad sztuki budowlanej w stosunku do powszechnie stosowanych rozwiązań i ściśle przestrzegając wytycznych technologicznych związanych z danymi systemami. Materiały i wyroby budowlane winny być odpowiednio oznaczone i posiadać wszelkie dokumenty, określone szczegółowymi przepisami dotyczącymi trybu dopuszczenia ich do stosowania, jak: certyfikat na znak bezpieczeństwa, aktualną aprobatę techniczną, deklarację zgodności z polską Normą, atest higieniczny, określenie klasyfikacji ogniowej itp. - Niniejszy projekt konstrukcyjny nie stanowi projektu wykonawczego, wszelkie wątpliwości i niejasności związane z projektem budowlanym kierować naleŝy do projektanta konstruktora. Projektant: mgr inŝ. Dariusz Monasterski uprawnienia budowlane nr ewid. 337/2002 do projektowania bez ograniczeń w specjalności konstrukcyjno - budowlanej. (podpis i pieczęć)
