Ballorex Venturi 1. Wprowadzenie
|
|
- Anatol Adamski
- 8 lat temu
- Przeglądów:
Transkrypt
1 Ballorex Venturi 1. Wprowadzenie Ballorex Venturi Fixed Orifice Double Regulating Valve (FODRV) DN /2-24 Ballorex Venturi - opis Ballorex Venturi to gama statycznych zaworów równoważących stosowanych w instalacjach grzewczych, ciepła technologicznego oraz wody lodowej służących do zapewnienia odpowiedniego komfortu cieplnego w nowoczesnych budynkach mieszkalnych, komercyjnych, użyteczności publicznej. Zawór Ballorex Venturi jest kompaktowym zaworem równoważącym posiadającym funkcje odcięcia, regulację i pomiar przepływu. Zawory z zakresu DN 15-50, wykonane są z mosiądzu odpornego na odcynkowanie (DR), a w zakresie średnic DN , ze stali oraz żeliwa. Ballorex Venturi posiada wbudowaną zwężkę Venturiego do dokładnego pomiaru oraz regulacji przepływu. Taka konstrukcja zaworu zapewnia stałą dokładność pomiaru przepływu ±3%, co sprawia, że Ballorex Venturi jest najdokładniejszym zaworem równoważącym na rynku. Zapewniając największą dokładność i najniższą stratę ciśnienia Ballorex Venturi jest najbardziej efektywnym produktem zapewniającym zmniejszenie zużycia energii w instalacjach grzewczych i wody lodowej. Ballorex Venturi - zalety Zawory DN :» Szeroka gama produktów DN » Stała dokładność pomiaru przepływu ±3%» Weryfikacja przepływu niezależnie od zanieczyszczeń» Jeden i stały współczynnik przepływu Kvm dla danego zaworu» Możliwy jednoczesny pomiar i regulacja przepływu Precision made easy - 1

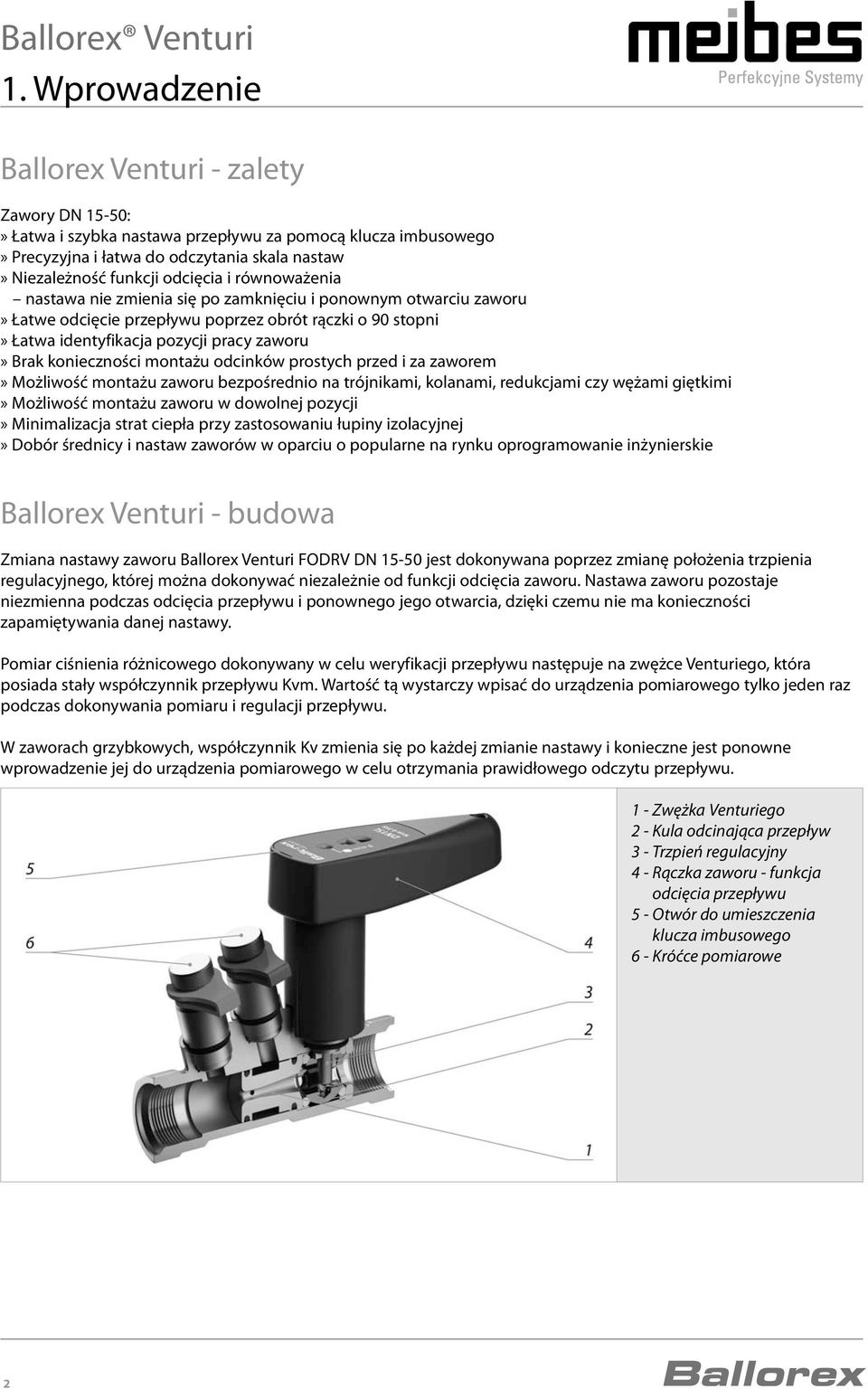

2 Ballorex Venturi 1. Wprowadzenie Ballorex Venturi - zalety Zawory DN 15-50:» Łatwa i szybka nastawa przepływu za pomocą klucza imbusowego» Precyzyjna i łatwa do odczytania skala nastaw» Niezależność funkcji odcięcia i równoważenia nastawa nie zmienia się po zamknięciu i ponownym otwarciu zaworu» Łatwe odcięcie przepływu poprzez obrót rączki o 90 stopni» Łatwa identyfikacja pozycji pracy zaworu» Brak konieczności montażu odcinków prostych przed i za zaworem» Możliwość montażu zaworu bezpośrednio na trójnikami, kolanami, redukcjami czy wężami giętkimi» Możliwość montażu zaworu w dowolnej pozycji» Minimalizacja strat ciepła przy zastosowaniu łupiny izolacyjnej» Dobór średnicy i nastaw zaworów w oparciu o popularne na rynku oprogramowanie inżynierskie Ballorex Venturi - budowa Zmiana nastawy zaworu Ballorex Venturi FODRV DN jest dokonywana poprzez zmianę położenia trzpienia regulacyjnego, której można dokonywać niezależnie od funkcji odcięcia zaworu. zaworu pozostaje niezmienna podczas odcięcia przepływu i ponownego jego otwarcia, dzięki czemu nie ma konieczności zapamiętywania danej nastawy. Pomiar ciśnienia różnicowego dokonywany w celu weryfikacji przepływu następuje na zwężce Venturiego, która posiada stały współczynnik przepływu Kvm. Wartość tą wystarczy wpisać do urządzenia pomiarowego tylko jeden raz podczas dokonywania pomiaru i regulacji przepływu. W zaworach grzybkowych, współczynnik Kv zmienia się po każdej zmianie nastawy i konieczne jest ponowne wprowadzenie jej do urządzenia pomiarowego w celu otrzymania prawidłowego odczytu przepływu. 1 - Zwężka Venturiego 2 - Kula odcinająca przepływ 3 - Trzpień regulacyjny 4 - Rączka zaworu - funkcja odcięcia przepływu 5 - Otwór do umieszczenia klucza imbusowego 6 - Króćce pomiarowe 2

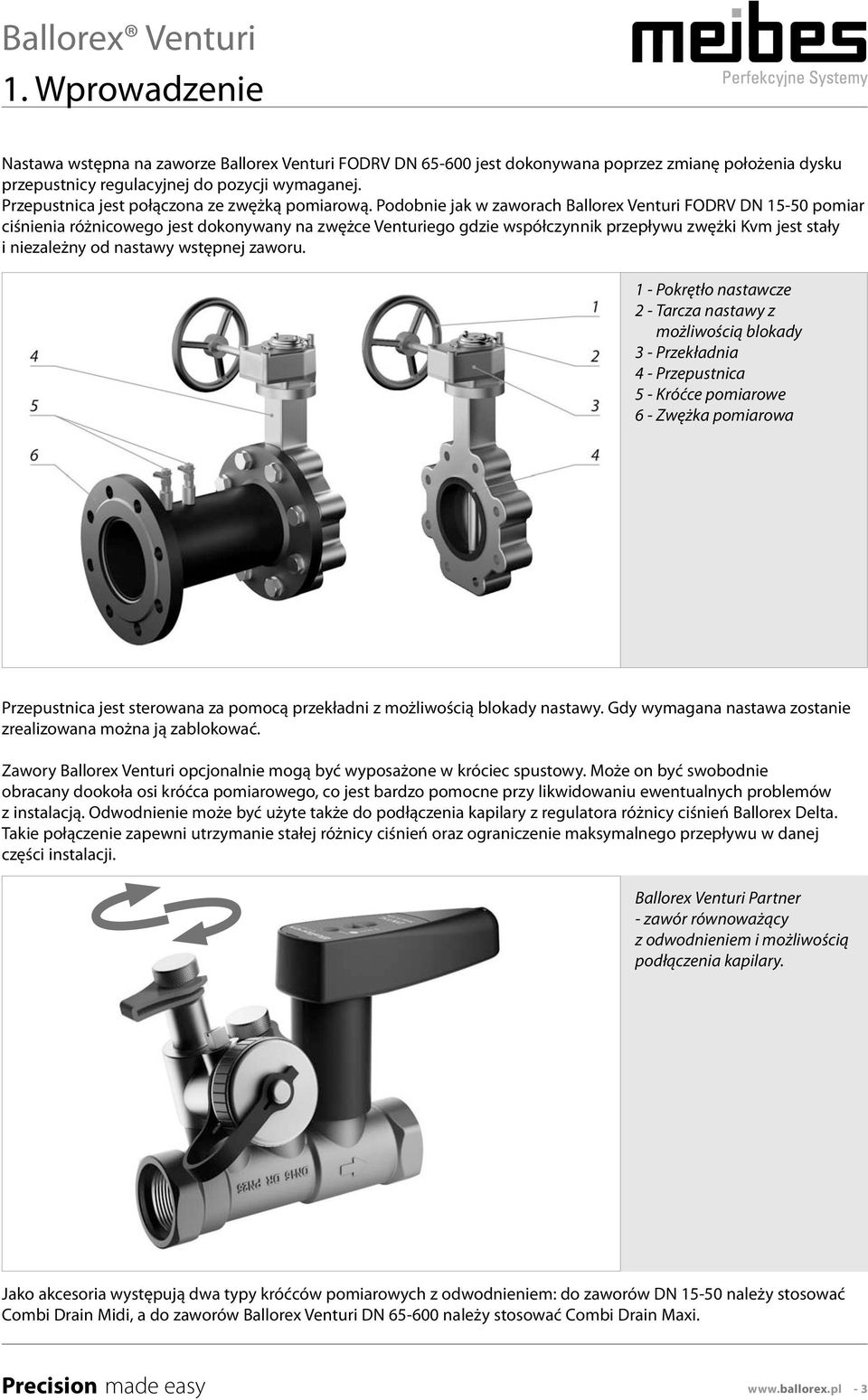

3 Ballorex Venturi 1. Wprowadzenie wstępna na zaworze Ballorex Venturi FODRV DN jest dokonywana poprzez zmianę położenia dysku przepustnicy regulacyjnej do pozycji wymaganej. Przepustnica jest połączona ze zwężką pomiarową. Podobnie jak w zaworach Ballorex Venturi FODRV DN pomiar ciśnienia różnicowego jest dokonywany na zwężce Venturiego gdzie współczynnik przepływu zwężki Kvm jest stały i niezależny od nastawy wstępnej zaworu. 1 - Pokrętło nastawcze 2 - Tarcza nastawy z możliwością blokady 3 - Przekładnia 4 - Przepustnica 5 - Króćce pomiarowe 6 - Zwężka pomiarowa Przepustnica jest sterowana za pomocą przekładni z możliwością blokady nastawy. Gdy wymagana nastawa zostanie zrealizowana można ją zablokować. Zawory Ballorex Venturi opcjonalnie mogą być wyposażone w króciec spustowy. Może on być swobodnie obracany dookoła osi króćca pomiarowego, co jest bardzo pomocne przy likwidowaniu ewentualnych problemów z instalacją. Odwodnienie może być użyte także do podłączenia kapilary z regulatora różnicy ciśnień Ballorex Delta. Takie połączenie zapewni utrzymanie stałej różnicy ciśnień oraz ograniczenie maksymalnego przepływu w danej części instalacji. Ballorex Venturi Partner - zawór równoważący z odwodnieniem i możliwością podłączenia kapilary. Jako akcesoria występują dwa typy króćców pomiarowych z odwodnieniem: do zaworów DN należy stosować Combi Drain Midi, a do zaworów Ballorex Venturi DN należy stosować Combi Drain Maxi. Precision made easy - 3
4 Ballorex Venturi 1. Wprowadzenie Konstrukcja zwężki Venturiego Wbudowana w zawór zwężka Venturiego umożliwia bezpośredni pomiar przepływu, który zapewnia precyzyjną nastawę zaworu oraz łatwą identyfikację problemów w instalacji. Konstrukcja zwężki venturiego opiera się na prawie Bernoulliego: Prędkość cieczy przepływającej przez zwężający się odcinek rurociągu wzrasta. Wraz ze wzrostem prędkości cieczy maleje jej ciśnienie. Długość rurociągu strata liniowa Przepływ przez zwężkę Venturiego zapewnia bardzo silny sygnał pomiarowy oraz bardzo małe straty ciśnienia. Część strat ciśnienia jest odzyskiwana dzięki unikalnemu kształtowi dyszy Sygnał pomiarowy Sygnał pomiarowy strata miejscowa Długość rurociągu Całkowity spadek ciśnienia na zaworze jest znacząco mniejszy w porównaniu do tradycyjnych zaworów równoważących. W zaworze ze zwężką venturiego mierzone jest ciśnienie różnicowe pomiędzy punktami zwężki, w których ciśnienie jest kolejno: najwyższe i najniższe. Kształt dyszy zapewnia bardzo silny sygnał pomiarowy oraz bardzo małe straty ciśnienia na całym zaworze. Długość rurociągu strata liniowa Przepływ przez tradycyjna kryzę lub zawór równoważący daje niski sygnał pomiarowy. strata miejscowa Sygnał pomiarowy W porównaniu do standardowych zaworów o zmiennym współczynniku Kv zawory ze zwężką Venturiego zapewniają 10 krotnie większy sygnał pomiarowy przy takiej samej stracie ciśnienia. W związku z tym dokładność pomiaru przepływu jest znacznie większa. 4
5 Ballorex Venturi 1. Wprowadzenie Ballorex Venturi - dokładność pomiaru Zmiana nastawy zaworu nie wpływa na bezpośredni pomiar przepływu ponieważ współczynnik Kvm zwężki Venturiego pozostaje niezmienny. Używając urządzenia pomiarowego wartość Kvm wystarczy wprowadzić tylko raz podczas regulowania zaworu. Jeśli nastawa ulegnie zmianie, nowy przepływ zostanie natychmiast wyświetlony, ponieważ zmianie ulega tylko ciśnienie różnicowe, a współczynnik Kvm pozostaje niezmienny. Ballorex Venturi jako zawór podwójnej regulacji o stałym przekroju otworu pomiarowego zapewnie stałą dokładność pomiaru przepływu na poziomie ±3% w całym zakresie nastaw. Funkcja ta jest mocnym atutem zaworu Ballorex Venturi w porównaniu do tradycyjnych zaworów równoważących w których to dokładność pomiaru zmniejsza się wraz ze zmniejszaniem nastawy zaworu. PRZEPŁYW Dokładność typowych zaworów równoważących Dokładność zaworów Ballorex Venturi Dokładność typowych zaworów równoważących Ballorex Venturi - stała dokładność pomiaru przepływu ±3% w porównaniu do zaworów o zmiennym przekroju przelotu, których dokładność waha się w granicach ±5-15 % zależnie od nastawy. Zwężka Venturiego w zasadniczy sposób wyróżnia zawór Ballorex Venturi spośród innych zaworów równoważących dostępnych na rynku. Zamknięty Otwarty Precision made easy - 5

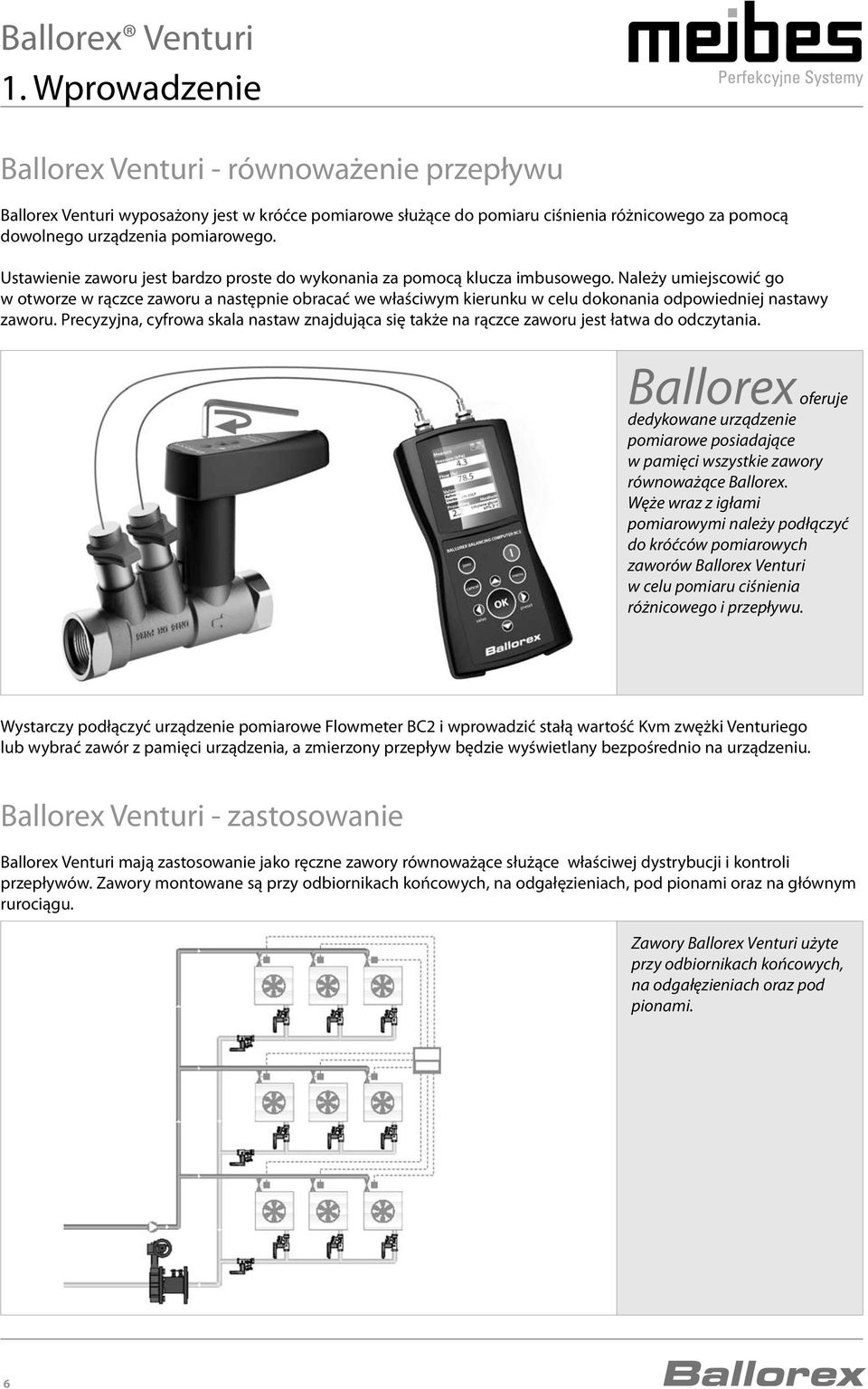

6 Ballorex Venturi 1. Wprowadzenie Ballorex Venturi - równoważenie przepływu Ballorex Venturi wyposażony jest w króćce pomiarowe służące do pomiaru ciśnienia różnicowego za pomocą dowolnego urządzenia pomiarowego. Ustawienie zaworu jest bardzo proste do wykonania za pomocą klucza imbusowego. Należy umiejscowić go w otworze w rączce zaworu a następnie obracać we właściwym kierunku w celu dokonania odpowiedniej nastawy zaworu. Precyzyjna, cyfrowa skala nastaw znajdująca się także na rączce zaworu jest łatwa do odczytania. Ballorex oferuje dedykowane urządzenie pomiarowe posiadające w pamięci wszystkie zawory równoważące Ballorex. Węże wraz z igłami pomiarowymi należy podłączyć do króćców pomiarowych zaworów Ballorex Venturi w celu pomiaru ciśnienia różnicowego i przepływu. Wystarczy podłączyć urządzenie pomiarowe Flowmeter BC2 i wprowadzić stałą wartość Kvm zwężki Venturiego lub wybrać zawór z pamięci urządzenia, a zmierzony przepływ będzie wyświetlany bezpośrednio na urządzeniu. Ballorex Venturi - zastosowanie Ballorex Venturi mają zastosowanie jako ręczne zawory równoważące służące właściwej dystrybucji i kontroli przepływów. Zawory montowane są przy odbiornikach końcowych, na odgałęzieniach, pod pionami oraz na głównym rurociągu. Zawory Ballorex Venturi użyte przy odbiornikach końcowych, na odgałęzieniach oraz pod pionami. 6
7 Ballorex Venturi 1. Wprowadzenie Opcjonalnie zawór Ballorex Venturi może być wyposażony w króciec odwadniający umożliwiający spuszczenie wody z instalacji lub podłączenie kapilary od regulatora różnicy ciśnień Ballorex Delta. Ballorex Venturi Partner połączony z Ballorex Delta zapewnia stałe ciśnienie różnicowe w danej części instalacji, a projektowany przepływ ustawiony na zaworze Ballorex Venturi Partner nie zostanie przekroczony. Dzięki zastosowaniu zestawy takiego zestawu zaworów każda instalacja jest łatwa do zrównoważenia. Ballorex Venturi Partner może być użyty jako zawór współpracujący z regulatorem różnicy ciśnień Ballorex Delta. Kapilara podłączona do króćca odwadniającego zaworu Ballorex Venturi Partner znajdującego się przed trzpieniem regulacyjnym powoduje, że zawór ten znajduje się w obiegu regulowanym przez regulator różnicy ciśnień. Strata ciśnienia na zaworze Ballorex Venturi Partner musi zostać dodana do strat obiegu regulowanego przez regulator różnicy ciśnień Ballorex Delta. Ballorex Venturi Partner - montowany na zasilaniu - zawsze będzie znajdował sie w obiegu regulowanym przez Ballorex Delta i strata ciśnienia na tym zaworze musi być dodana do strat obiegu regulowanego przez Ballorex Delta. Precision made easy - 7
8 Ballorex Venturi 2. Instrukcja montażu Ballorex venturi FODRV musi być montowany zgodnie z kierunkiem przepływu medium pokazanym przez strzałkę na korpusie zaworu. Może być montowany na rurociągu pionowym lub poziomym. Zawór może być instalowany króćcami pomiarowymi w dowolnym kierunku. Materiał uszczelniający należy tak przygotować, aby nie dostał się do zaworu ani do rury podczas montażu zaworu. Końcówki rur powinny być wygładzone, pozbawione nierówności w celu poprawnego zamontowania zaworu. W celu wykonania zamknięcia zaworu wymagane jest zachowanie bezpiecznej odległości od innych powierzchni: Dn15-25 = 75 mm Dn32-50 = 122 mm Brak konieczności stosowania prostych odcinków przed i za zaworem. Możliwość montażu przed i za trójnikami, kolankami, redukcjami oraz wężami giętkimi. W przypadku montażu zaworu za pompą istnieje konieczność zachowania bezpiecznego odcinka wielkości 5xDN. Pomiaru przepływu na zaworze Ballorex Venturi można dokonać za pomocą urządzenia pomiarowego FLOWMETER BC2, a także innego rodzaju urządzeniem pomiarowym lub manometrem. Ballorex Venturi FODRV wyposażony jest w dwa króćce pomiarowe, poprzez które następuje odczyt różnicy ciśnienia na zwężce Venturiego. Pomierzona różnica ciśnienia przeliczana jest na przepływ. Przepływ może być regulowany za pomocą klucza imbusowego, który należy wprowadzić w otwór w rączce zaworu. Kluczem tym zmieniamy położenie trzpienia regulacyjnego: kręcenie w lewo powoduje zwiększanie przepływu, natomiast kręcenie w prawo dławienie przepływu. Klucz imbusowy nr 3 dla średnic DN15-25, natomiast klucz nr 5 dla średnic DN

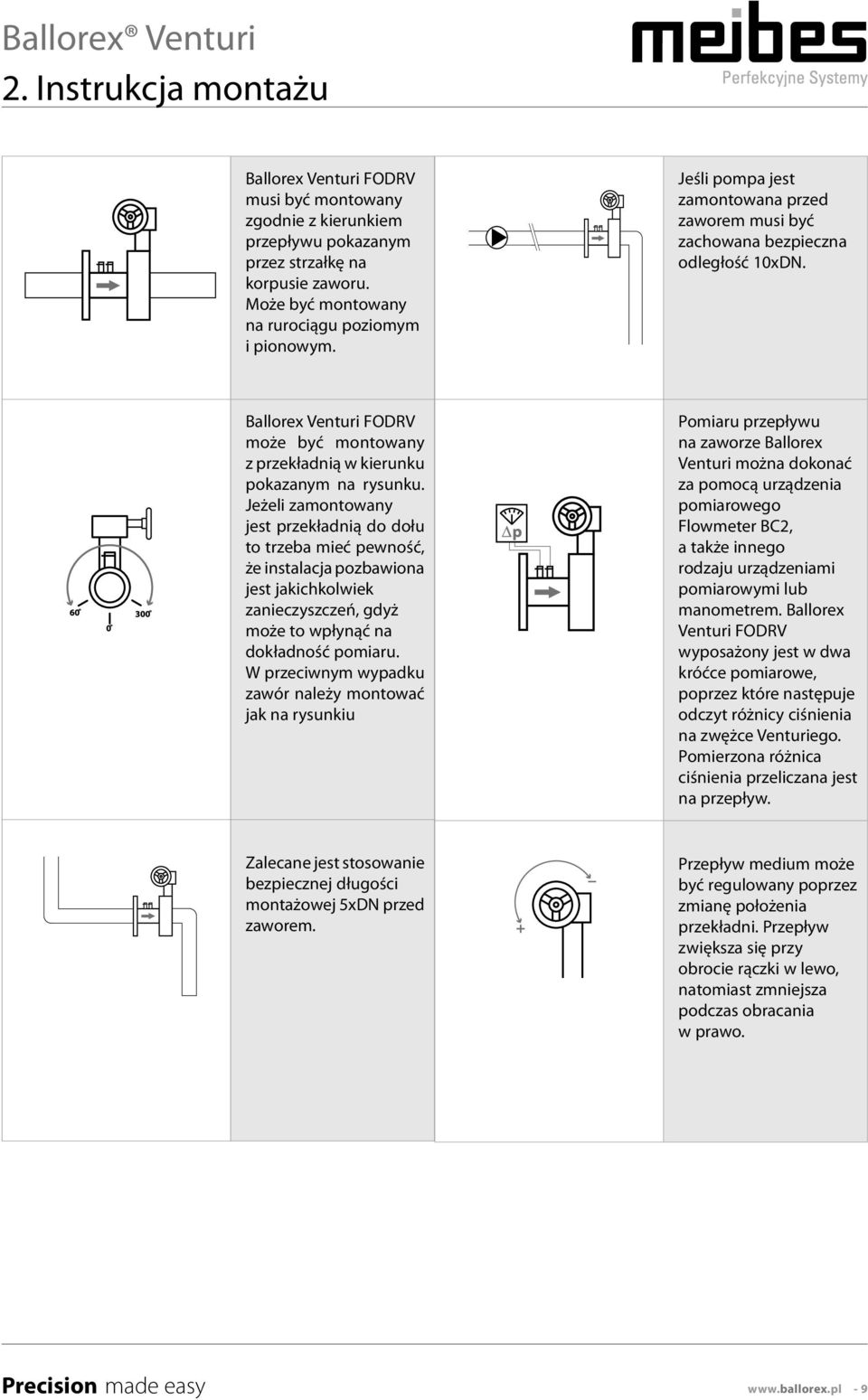

9 Ballorex Venturi 2. Instrukcja montażu Ballorex Venturi FODRV musi być montowany zgodnie z kierunkiem przepływu pokazanym przez strzałkę na korpusie zaworu. Może być montowany na rurociągu poziomym i pionowym. Jeśli pompa jest zamontowana przed zaworem musi być zachowana bezpieczna odległość 10xDN. Ballorex Venturi FODRV może być montowany z przekładnią w kierunku pokazanym na rysunku. Jeżeli zamontowany jest przekładnią do dołu to trzeba mieć pewność, że instalacja pozbawiona jest jakichkolwiek zanieczyszczeń, gdyż może to wpłynąć na dokładność pomiaru. W przeciwnym wypadku zawór należy montować jak na rysunkiu Pomiaru przepływu na zaworze Ballorex Venturi można dokonać za pomocą urządzenia pomiarowego Flowmeter BC2, a także innego rodzaju urządzeniami pomiarowymi lub manometrem. Ballorex Venturi FODRV wyposażony jest w dwa króćce pomiarowe, poprzez które następuje odczyt różnicy ciśnienia na zwężce Venturiego. Pomierzona różnica ciśnienia przeliczana jest na przepływ. Zalecane jest stosowanie bezpiecznej długości montażowej 5xDN przed zaworem. Przepływ medium może być regulowany poprzez zmianę położenia przekładni. Przepływ zwiększa się przy obrocie rączki w lewo, natomiast zmniejsza podczas obracania w prawo. Precision made easy - 9

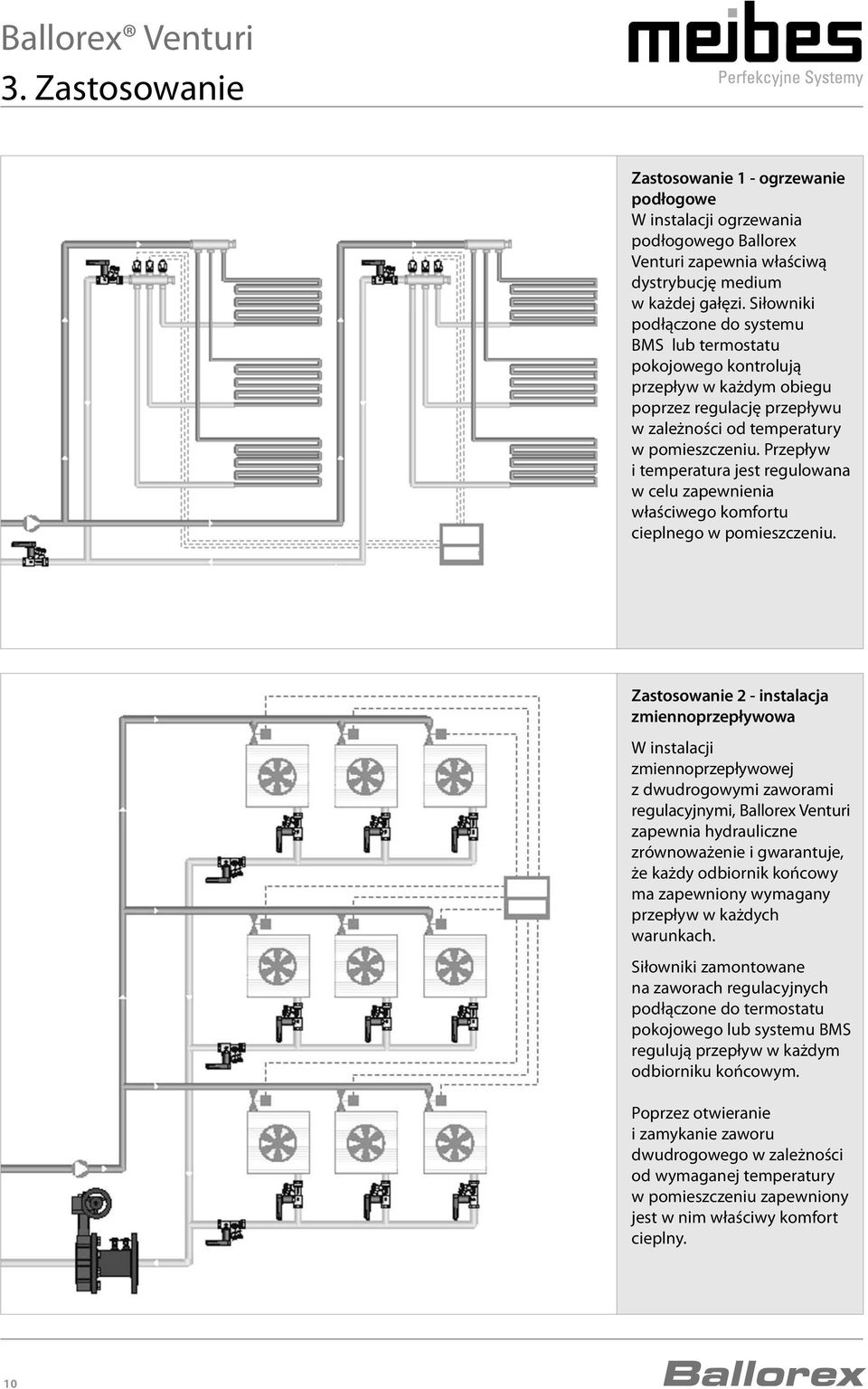

10 Ballorex Venturi 3. Zastosowanie Zastosowanie 1 - ogrzewanie podłogowe W instalacji ogrzewania podłogowego Ballorex Venturi zapewnia właściwą dystrybucję medium w każdej gałęzi. Siłowniki podłączone do systemu BMS lub termostatu pokojowego kontrolują przepływ w każdym obiegu poprzez regulację przepływu w zależności od temperatury w pomieszczeniu. Przepływ i temperatura jest regulowana w celu zapewnienia właściwego komfortu cieplnego w pomieszczeniu. Zastosowanie 2 - instalacja zmiennoprzepływowa W instalacji zmiennoprzepływowej z dwudrogowymi zaworami regulacyjnymi, Ballorex Venturi zapewnia hydrauliczne zrównoważenie i gwarantuje, że każdy odbiornik końcowy ma zapewniony wymagany przepływ w każdych warunkach. Siłowniki zamontowane na zaworach regulacyjnych podłączone do termostatu pokojowego lub systemu BMS regulują przepływ w każdym odbiorniku końcowym. Poprzez otwieranie i zamykanie zaworu dwudrogowego w zależności od wymaganej temperatury w pomieszczeniu zapewniony jest w nim właściwy komfort cieplny. 10

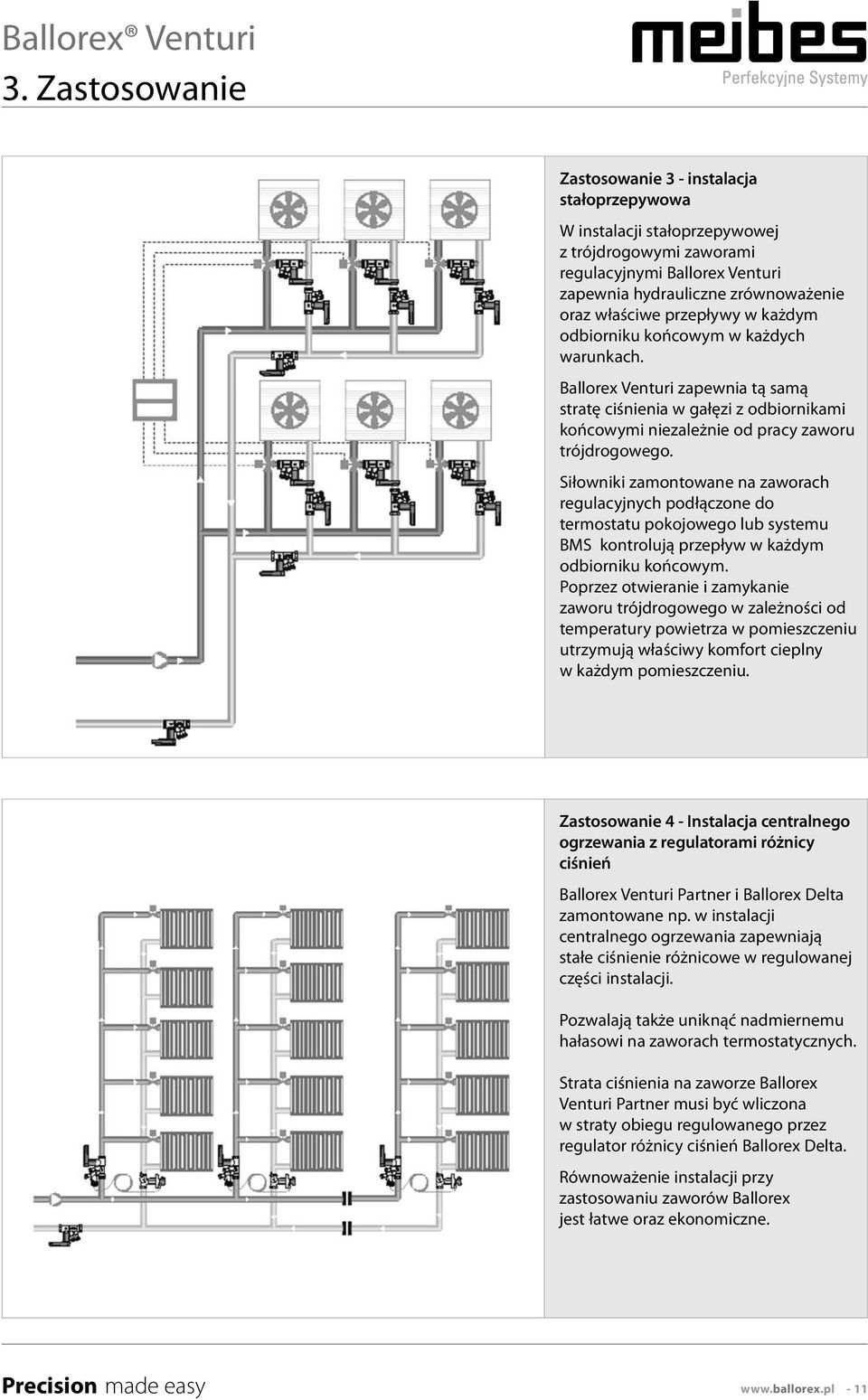

11 Ballorex Venturi 3. Zastosowanie Zastosowanie 3 - instalacja stałoprzepywowa W instalacji stałoprzepywowej z trójdrogowymi zaworami regulacyjnymi Ballorex Venturi zapewnia hydrauliczne zrównoważenie oraz właściwe przepływy w każdym odbiorniku końcowym w każdych warunkach. Ballorex Venturi zapewnia tą samą stratę ciśnienia w gałęzi z odbiornikami końcowymi niezależnie od pracy zaworu trójdrogowego. Siłowniki zamontowane na zaworach regulacyjnych podłączone do termostatu pokojowego lub systemu BMS kontrolują przepływ w każdym odbiorniku końcowym. Poprzez otwieranie i zamykanie zaworu trójdrogowego w zależności od temperatury powietrza w pomieszczeniu utrzymują właściwy komfort cieplny w każdym pomieszczeniu. Zastosowanie 4 - Instalacja centralnego ogrzewania z regulatorami różnicy ciśnień Ballorex Venturi Partner i Ballorex Delta zamontowane np. w instalacji centralnego ogrzewania zapewniają stałe ciśnienie różnicowe w regulowanej części instalacji. Pozwalają także uniknąć nadmiernemu hałasowi na zaworach termostatycznych. Strata ciśnienia na zaworze Ballorex Venturi Partner musi być wliczona w straty obiegu regulowanego przez regulator różnicy ciśnień Ballorex Delta. Równoważenie instalacji przy zastosowaniu zaworów Ballorex jest łatwe oraz ekonomiczne. Precision made easy

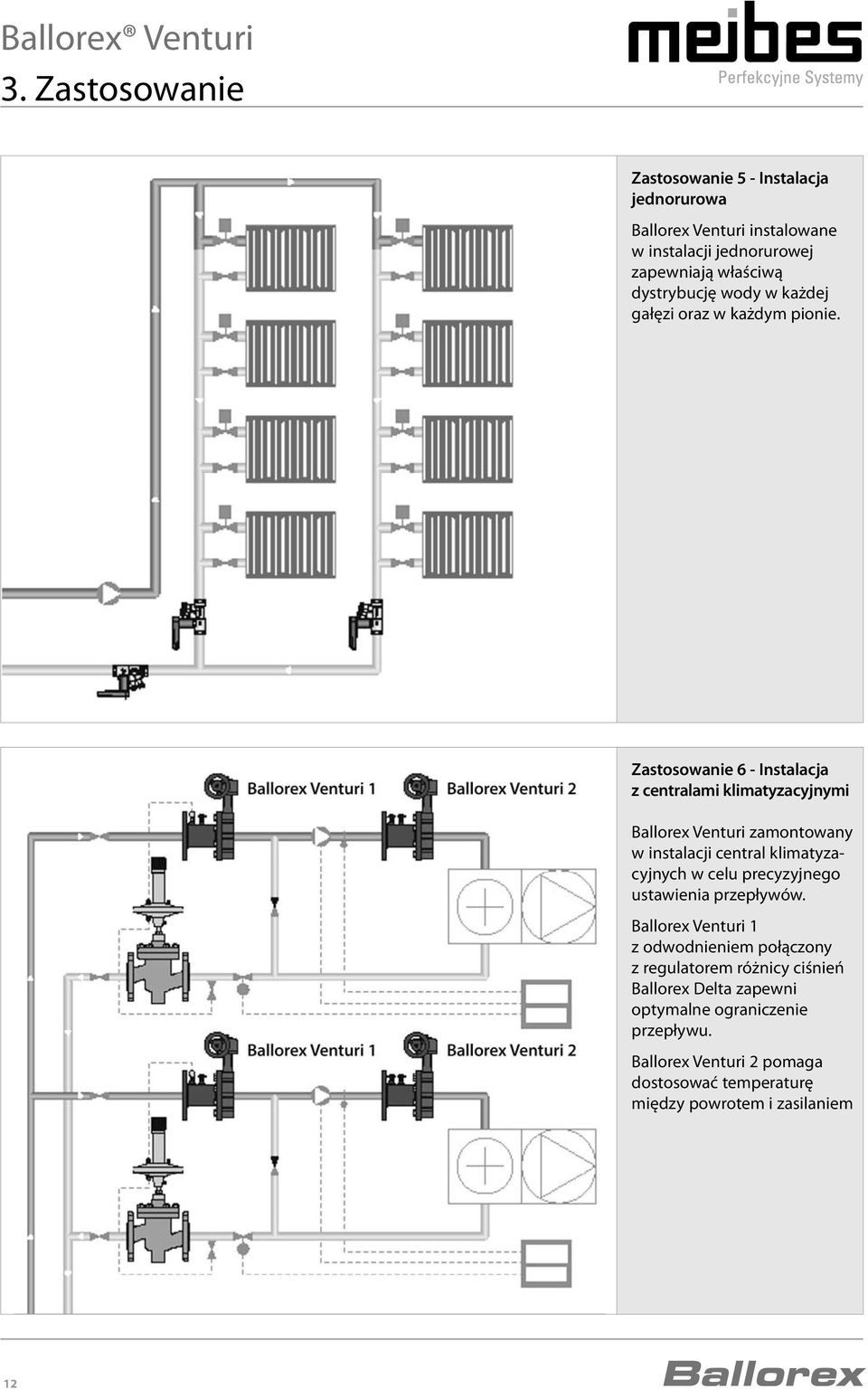

12 Ballorex Venturi 3. Zastosowanie Zastosowanie 5 - Instalacja jednorurowa Ballorex Venturi instalowane w instalacji jednorurowej zapewniają właściwą dystrybucję wody w każdej gałęzi oraz w każdym pionie. Zastosowanie 6 - Instalacja z centralami klimatyzacyjnymi Ballorex Venturi zamontowany w instalacji central klimatyzacyjnych w celu precyzyjnego ustawienia przepływów. Ballorex Venturi 1 z odwodnieniem połączony z regulatorem różnicy ciśnień Ballorex Delta zapewni optymalne ograniczenie przepływu. Ballorex Venturi 2 pomaga dostosować temperaturę między powrotem i zasilaniem 12

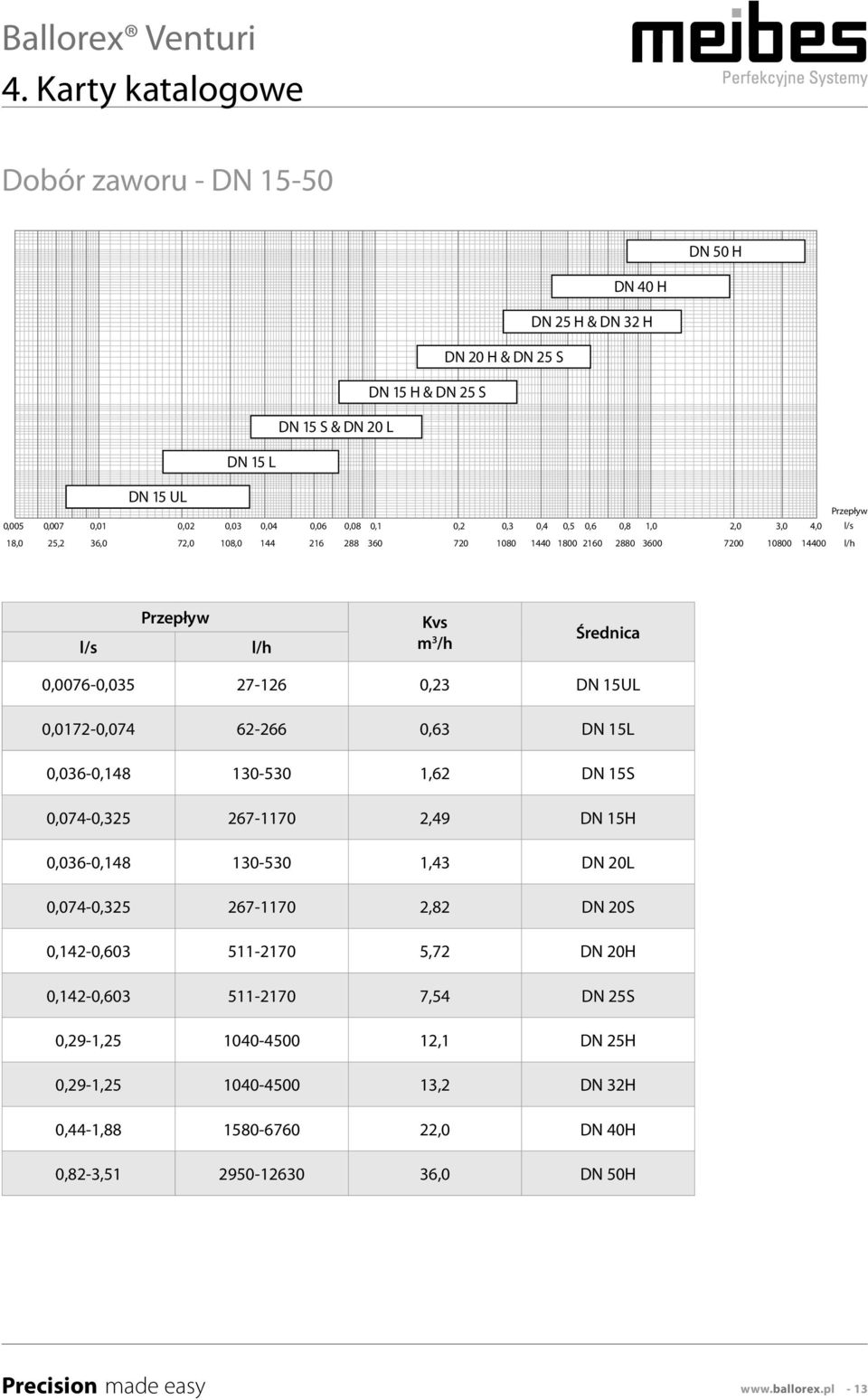

13 Ballorex Venturi Dobór zaworu - DN DN 50 H DN 40 H DN 25 H & DN 32 H DN 20 H & DN 25 S DN 15 H & DN 25 S DN 15 S & DN 20 L DN 15 UL DN 15 L Przepływ 0,005 0,007 0,01 0,02 0,03 0,04 0,06 0,08 0,1 0,2 0,3 0,4 0,5 0,6 0,8 1,0 2,0 3,0 4,0 l/s 18,0 25,2 36,0 72,0 108, l/h l/s Przepływ l/h Kvs Średnica 0,0076-0, ,23 DN 15UL 0,0172-0, ,63 DN 15L 0,036-0, ,62 DN 15S 0,074-0, ,49 DN 15H 0,036-0, ,43 DN 20L 0,074-0, ,82 DN 20S 0,142-0, ,72 DN 20H 0,142-0, ,54 DN 25S 0,29-1, ,1 DN 25H 0,29-1, ,2 DN 32H 0,44-1, ,0 DN 40H 0,82-3, ,0 DN 50H Precision made easy
14 Ballorex Venturi Dobór zaworu - DN Przepływ l/s Kvs Średnica 1,80-7,00 6,48-25,2 92,1 DN 65 3,50-15,0 12,6-54,0 198 DN 80 6,20-26,0 22,3-93,6 353 DN 100 9,00-40,0 32, DN ,8-57,0 60, DN , DN , DN , DN * DN * DN * DN * DN * DN 600 * zawory dostępne na zapytanie 14
15 Ballorex Venturi Ballorex Venturi DN gwint wewnętrzny Wymiary Specyfikacja A Max. temperatura 120 C (135 C z króćcami pomiarowymi na wys. temp.) Min. temperatura -20 C Max. ciśnienie 25 bar Końcówki zaciskowe 16 bar Oznaczenie na (rączka) DN, wielkość przepływu, D zaworze Kvm (Kv-zwężki pomiarowej) (korpus) DN, PN, kierunek przepływu Połączenie gwint wewnętrzny ISO 7/1 równoległy Korpus zaworu Mosiądz DR CW602N Kula i trzpień Mosiądz DR CW602N (chromowany) Rączka zaworu Polyamid (PA6.6 30%GF) B Uszczelnienie O-ring - EPDM C Uszczelka - PTFE Króciec pomiarowy - EPDM Indeks Średnica Połączenie Kvs Kvm Przepływ l/s l/h U DN 15U 1/2 0,23 0,163 0,0076-0, L DN 15L 1/2 0,63 0,359 0,0172-0, S DN 15S 1/2 1,62 0,746 0,036-0, H DN 15H 1/2 2,49 1,56 0,074-0, L DN 20L 3/4 1,43 0,746 0,036-0, S DN 20S 3/4 2,82 1,56 0,074-0, H DN 20H 3/4 5,72 2,95 0,142-0, S DN 25S 1 7,54 2,95 0,142-0, H DN 25H 1 12,1 6,01 0,29-1, H DN 32H 1¼ 13,2 6,01 0,29-1, H DN 40H 1½ 22,0 9,20 0,44-1, H DN 50H 2 36,0 17,1 0,82-3, Uwaga! Wartość Kvs dotyczy straty ciśnienia na całym zaworze. Wartość Kvm dotyczy tylko straty ciśnienia na elemencie pomiarowym i może być wykorzystany tylko do pomiaru przepływu. Precision made easy

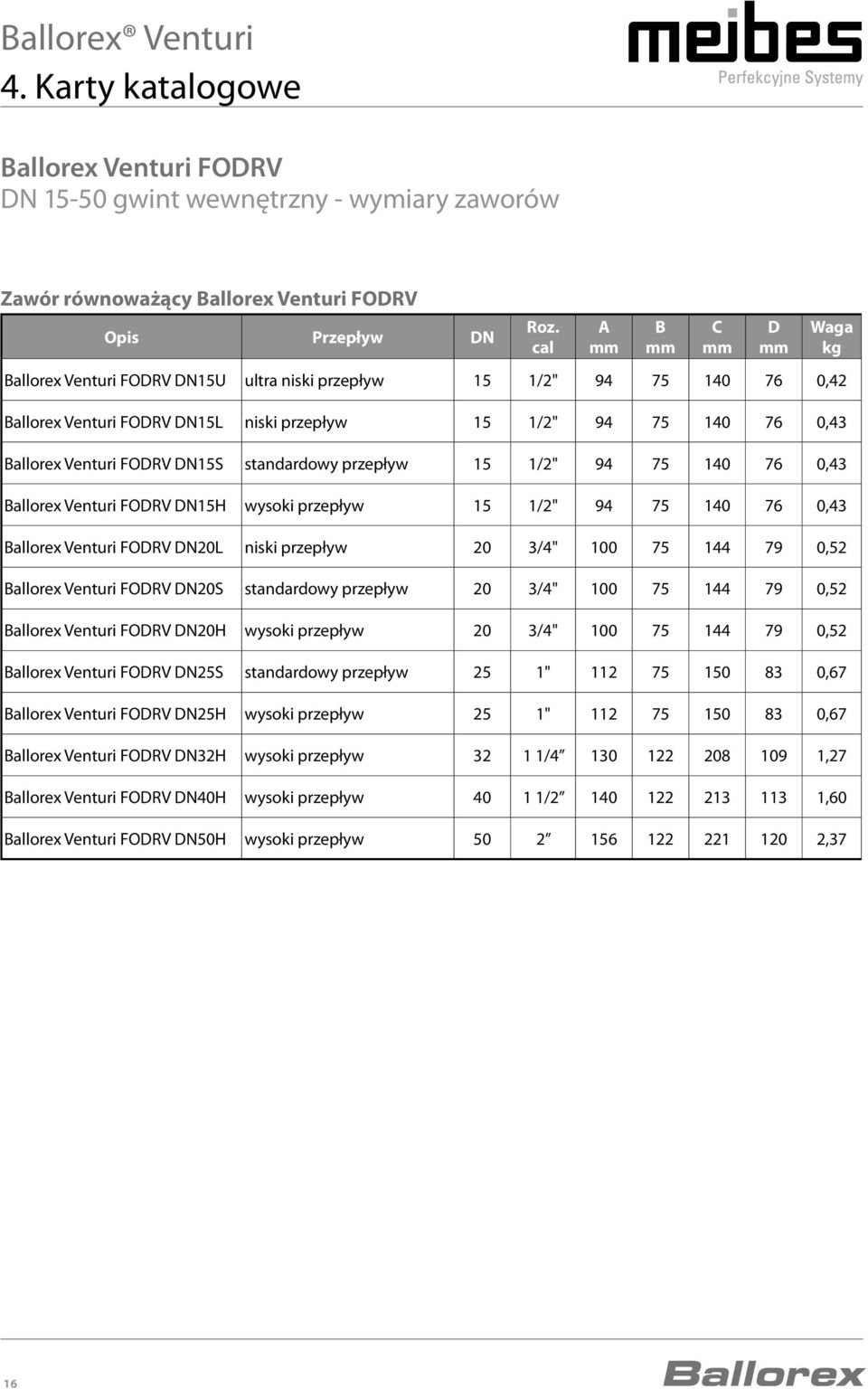

16 Ballorex Venturi Ballorex Venturi FODRV DN gwint wewnętrzny - wymiary zaworów Zawór równoważący Ballorex Venturi FODRV Opis Przepływ DN Ballorex Venturi FODRV DN15U ultra niski przepływ 15 1/2" ,42 Ballorex Venturi FODRV DN15L niski przepływ 15 1/2" ,43 Ballorex Venturi FODRV DN15S standardowy przepływ 15 1/2" ,43 Ballorex Venturi FODRV DN15H wysoki przepływ 15 1/2" ,43 Ballorex Venturi FODRV DN20L niski przepływ 20 3/4" ,52 Ballorex Venturi FODRV DN20S standardowy przepływ 20 3/4" ,52 Ballorex Venturi FODRV DN20H wysoki przepływ 20 3/4" ,52 Ballorex Venturi FODRV DN25S standardowy przepływ 25 1" ,67 Ballorex Venturi FODRV DN25H wysoki przepływ 25 1" ,67 Ballorex Venturi FODRV DN32H wysoki przepływ / ,27 Ballorex Venturi FODRV DN40H wysoki przepływ / ,60 Ballorex Venturi FODRV DN50H wysoki przepływ ,37 Roz. cal A mm B mm C mm D mm Waga kg 16

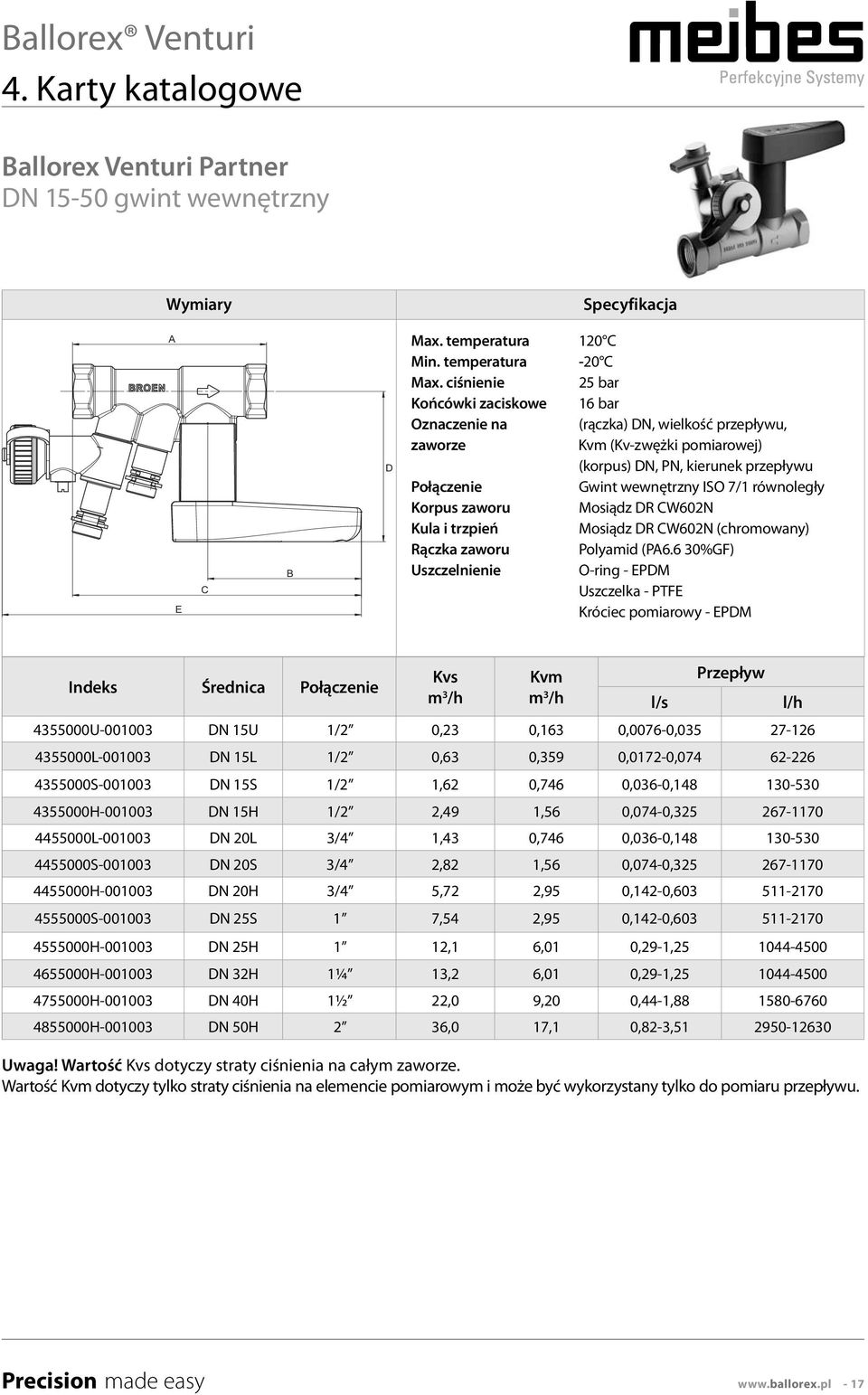

17 Ballorex Venturi Ballorex Venturi Partner DN gwint wewnętrzny Wymiary Specyfikacja A E C B D Max. temperatura 120 C Min. temperatura -20 C Max. ciśnienie 25 bar Końcówki zaciskowe 16 bar Oznaczenie na (rączka) DN, wielkość przepływu, zaworze Kvm (Kv-zwężki pomiarowej) (korpus) DN, PN, kierunek przepływu Połączenie Gwint wewnętrzny ISO 7/1 równoległy Korpus zaworu Mosiądz DR CW602N Kula i trzpień Mosiądz DR CW602N (chromowany) Rączka zaworu Polyamid (PA6.6 30%GF) Uszczelnienie O-ring - EPDM Uszczelka - PTFE Króciec pomiarowy - EPDM Indeks Średnica Połączenie Kvs Kvm Przepływ l/s l/h U DN 15U 1/2 0,23 0,163 0,0076-0, L DN 15L 1/2 0,63 0,359 0,0172-0, S DN 15S 1/2 1,62 0,746 0,036-0, H DN 15H 1/2 2,49 1,56 0,074-0, L DN 20L 3/4 1,43 0,746 0,036-0, S DN 20S 3/4 2,82 1,56 0,074-0, H DN 20H 3/4 5,72 2,95 0,142-0, S DN 25S 1 7,54 2,95 0,142-0, H DN 25H 1 12,1 6,01 0,29-1, H DN 32H 1¼ 13,2 6,01 0,29-1, H DN 40H 1½ 22,0 9,20 0,44-1, H DN 50H 2 36,0 17,1 0,82-3, Uwaga! Wartość Kvs dotyczy straty ciśnienia na całym zaworze. Wartość Kvm dotyczy tylko straty ciśnienia na elemencie pomiarowym i może być wykorzystany tylko do pomiaru przepływu. Precision made easy
18 Ballorex Venturi Ballorex Venturi Partner DN gwint wewnętrzny - wymiary zaworów Zawór równoważący Ballorex Venturi Partner Opis Przepływ DN Roz. cal A mm B mm C mm D mm E mm Waga kg Venturi Partner DN 15UL ultra niski przepływ 15 1/2" ,55 Venturi Partner DN 15L niski przepływ 15 1/2" ,55 Venturi Partner DN 15S standardowy przepływ 15 1/2" ,55 Venturi Partner DN 15H wysoki przepływ 15 1/2" ,55 Venturi Partner DN 20L niski przepływ 20 3/4" ,65 Venturi Partner DN 20S standardowy przepływ 20 3/4" ,65 Venturi Partner DN 20H wysoki przepływ 20 3/4" ,65 Venturi Partner DN 25S standardowy przepływ 25 1" ,82 Venturi Partner DN 25H wysoki przepływ 25 1" ,82 Venturi Partner DN 32H wysoki przepływ / ,47 Venturi Partner DN 40H wysoki przepływ / ,74 Venturi Partner DN 50H wysoki przepływ ,46 18
19 Ballorex Venturi Ballorex Venturi FODRV DN kołnierzowy Wymiary Specyfikacja A B C D Max. temperatura 135 C Min. temperatura -20 C Max. ciśnienie 16 bar/25 bar Oznaczenie na (rączka) DN, wielkość przepływu, zaworze Kvm (Kv-zwężki pomiarowej) (korpus) DN, PN, kierunek przepływu Kołnierz EN PN 16 Korpus zaworu Mosiądz DR CW602N Kula i trzpień Mosiądz DR CW602N (chromowany) Rączka zaworu Polyamid (PA6.6 30%GF) Uszczelnienie O-ring - EPDM Uszczelka - PTFE Króciec pomiarowy - EPDM Kołnierze Stal węglowa EN PN16 Indeks Średnica Połączenie Kvs Kvm Przepływ l/s l/h U DN 15U 1/2 0,23 0,163 0,0076-0, L DN 15L 1/2 0,63 0,359 0,0172-0, S DN 15S 1/2 1,62 0,746 0,036-0, H DN 15H 1/2 2,49 1,56 0,074-0, L DN 20L 3/4 1,43 0,746 0,036-0, S DN 20S 3/4 2,82 1,56 0,074-0, H DN 20H 3/4 5,72 2,95 0,142-0, S DN 25S 1 7,54 2,95 0,142-0, H DN 25H 1 12,1 6,01 0,29-1, H DN 32H 1¼ 13,2 6,01 0,29-1, H DN 40H 1½ 22,0 9,20 0,44-1, H DN 50H 2 36,0 17,1 0,82-3, Uwaga! Wartość Kvs dotyczy straty ciśnienia na całym zaworze. Wartość Kvm dotyczy tylko straty ciśnienia na elemencie pomiarowym i może być wykorzystany tylko do pomiaru przepływu. Ballorex Venturi FODRV kołnierzowy posiada króćce pomiarowe odporne na wysoką temp. Każde urządzenie pomiarowe posiadające wtyki szybkozłączne będzie miało możliwość podłączenia do króćców pomiarowych oraz dokonania pomiaru przepływu. Precision made easy

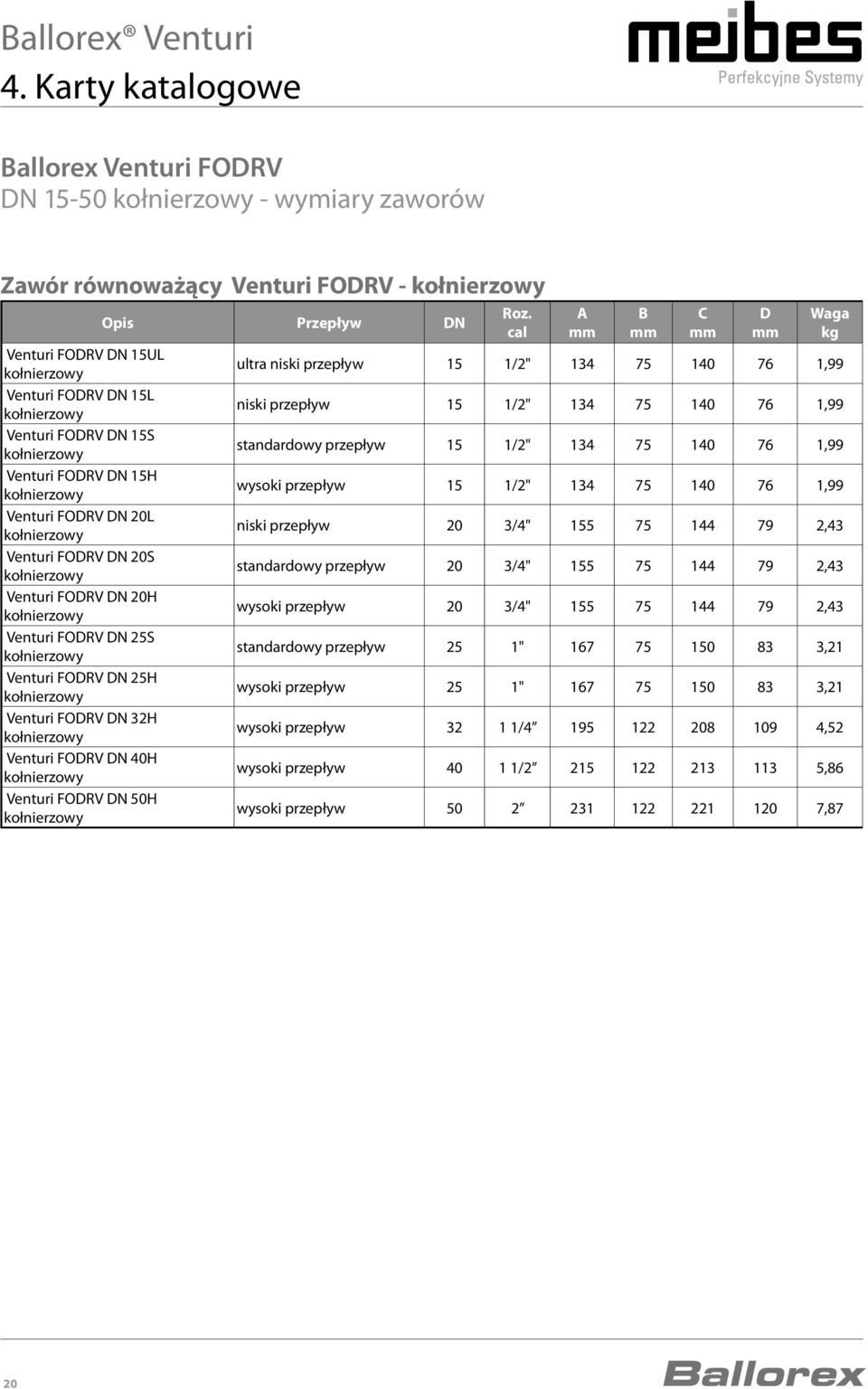

20 Ballorex Venturi Ballorex Venturi FODRV DN kołnierzowy - wymiary zaworów Zawór równoważący Venturi FODRV - kołnierzowy Venturi FODRV DN 15UL kołnierzowy Venturi FODRV DN 15L kołnierzowy Venturi FODRV DN 15S kołnierzowy Venturi FODRV DN 15H kołnierzowy Venturi FODRV DN 20L kołnierzowy Venturi FODRV DN 20S kołnierzowy Venturi FODRV DN 20H kołnierzowy Venturi FODRV DN 25S kołnierzowy Venturi FODRV DN 25H kołnierzowy Venturi FODRV DN 32H kołnierzowy Venturi FODRV DN 40H kołnierzowy Venturi FODRV DN 50H kołnierzowy Opis Przepływ DN Roz. cal A mm B mm C mm D mm Waga kg ultra niski przepływ 15 1/2" ,99 niski przepływ 15 1/2" ,99 standardowy przepływ 15 1/2" ,99 wysoki przepływ 15 1/2" ,99 niski przepływ 20 3/4" ,43 standardowy przepływ 20 3/4" ,43 wysoki przepływ 20 3/4" ,43 standardowy przepływ 25 1" ,21 wysoki przepływ 25 1" ,21 wysoki przepływ / ,52 wysoki przepływ / ,86 wysoki przepływ ,87 20
21 Ballorex Venturi Ballorex Venturi FODRV DN 15 - Diagramy doboru Czarne ciągłe linie wyznaczają całkowitą stratę ciśnienia na zaworze przy zadanym przepływie. Diagramy używane są podczas projektowania instalacji w celu doboru nastawy zaworu. DN 15UL - Ultra niski przepływ DN 15L - Niski przepływ Precision made easy
22 Ballorex Venturi Ballorex Venturi FODRV DN 15 - Diagramy doboru DN 15S - Standardowy przepływ DN 15H - Wysoki przepływ 22
23 Ballorex Venturi Ballorex Venturi FODRV DN 15 - Sygnał pomiarowy - diagramy Czerwona linia pokazuje sygnał pomiarowy zwężki Venturiego ciśnienie różnicowe na zwężce Venturiego przy danym przepływie. Sygnał pomiarowy odczytany na zwężce Venturiego w połączeniu z wartością Kvm zaworu są używane do bezpośredniego odczytu przepływu na zaworze. DN 15UL - Ultra niski przepływ DN 15L - Niski przepływ Precision made easy
24 Ballorex Venturi Ballorex Venturi FODRV DN 15 - Sygnał pomiarowy - diagramy DN 15S - Standardowy przepływ DN 15H - Wysoki przepływ 24
25 Ballorex Venturi Ballorex Venturi FODRV DN 20 - Diagramy doboru Czarne ciągłe linie wyznaczają całkowitą stratę ciśnienia na zaworze przy zadanym przepływie. Diagramy używane są podczas projektowania instalacji w celu doboru nastawy zaworu. DN 20L - Niski przepływ DN 20S - Standardowy przepływ Precision made easy
26 Ballorex Venturi Ballorex Venturi FODRV DN 20 - Diagramy doboru DN 20H - Wysoki przepływ 26
27 Ballorex Venturi Ballorex Venturi FODRV DN 20 - Sygnał pomiarowy - diagramy Czerwona linia pokazuje sygnał pomiarowy zwężki Venturiego ciśnienie różnicowe na zwężce Venturiego przy danym przepływie. Sygnał pomiarowy odczytany na zwężce Venturiego w połączeniu z wartością Kvm zaworu są używane do bezpośredniego odczytu przepływu na zaworze. DN 20L - Niski przepływ DN 20S - Standardowy przepływ DN 20H - Wysoki przepływ Precision made easy
28 Ballorex Venturi Ballorex Venturi FODRV DN 25 - Diagramy doboru Czarne ciągłe linie wyznaczają całkowitą stratę ciśnienia na zaworze przy zadanym przepływie. Diagramy używane są podczas projektowania instalacji w celu doboru nastawy zaworu. DN 25S - Standardowy przepływ DN 25H - Wysoki przepływ 28
29 Ballorex Venturi Ballorex Venturi FODRV DN 25 - Sygnał pomiarowy - diagramy Czerwona linia pokazuje sygnał pomiarowy zwężki Venturiego ciśnienie różnicowe na zwężce Venturiego przy danym przepływie. Sygnał pomiarowy odczytany na zwężce Venturiego w połączeniu z wartością Kvm zaworu są używane do bezpośredniego odczytu przepływu na zaworze. DN 25S - Standardowy przepływ DN 25H - Wysoki przepływ Precision made easy
30 Ballorex Venturi Ballorex Venturi FODRV DN 32 - Diagram doboru Czarne ciągłe linie wyznaczają całkowitą stratę ciśnienia na zaworze przy zadanym przepływie. Diagramy używane są podczas projektowania instalacji w celu doboru nastawy zaworu. DN 32H - Wysoki przepływ DN 32 - Sygnał pomiarowy - diagram Czerwona linia pokazuje sygnał pomiarowy zwężki Venturiego ciśnienie różnicowe na zwężce Venturiego przy danym przepływie. Sygnał pomiarowy odczytany na zwężce Venturiego w połączeniu z wartością Kvm zaworu są używane do bezpośredniego odczytu przepływu na zaworze. DN 32H - Wysoki przepływ 30
31 Ballorex Venturi Ballorex Venturi FODRV DN 40 - Diagram doboru Czarne ciągłe linie wyznaczają całkowitą stratę ciśnienia na zaworze przy zadanym przepływie. Diagramy używane są podczas projektowania instalacji w celu doboru nastawy zaworu. DN 40H - Wysoki przepływ DN 40 - Sygnał pomiarowy - diagram Czerwona linia pokazuje sygnał pomiarowy zwężki Venturiego ciśnienie różnicowe na zwężce Venturiego przy danym przepływie. Sygnał pomiarowy odczytany na zwężce Venturiego w połączeniu z wartością Kvm zaworu są używane do bezpośredniego odczytu przepływu na zaworze. DN 40H - Wysoki przepływ Precision made easy
32 Ballorex Venturi Ballorex Venturi FODRV DN 50 - Diagram doboru Czarne ciągłe linie wyznaczają całkowitą stratę ciśnienia na zaworze przy zadanym przepływie. Diagramy używane są podczas projektowania instalacji w celu doboru nastawy zaworu. DN 50H - Wysoki przepływ DN 50 - Sygnał pomiarowy - diagram Czerwona linia pokazuje sygnał pomiarowy zwężki Venturiego ciśnienie różnicowe na zwężce Venturiego przy danym przepływie. Sygnał pomiarowy odczytany na zwężce Venturiego w połączeniu z wartością Kvm zaworu są używane do bezpośredniego odczytu przepływu na zaworze. DN 50H - Wysoki przepływ 32
33 Ballorex Venturi Ballorex Venturi FODRV DN akcesoria Złączki do zaprasowania. Indeks Przyłącze Opis mm x 1/2 18 mm x 1/2 15 mm x 3/4 18 mm x 3/4 22 mm x 3/4 Złączki do zaprasowania z uszczelkami (2 szt.). profil M, max. 16 bar Złączki do zaprasowania z uszczelkami (2 szt.). profil M, max. 16 bar mm x 1" Złączki do zaprasowania z uszczelkami (2 szt.). profil M, max. 16 bar mm x 1 1/4 Złączki do zaprasowania z uszczelkami (2 szt.). profil M, max. 16 bar mm x 1 1/2 Złączki do zaprasowania z uszczelkami (2 szt.). profil M, max. 16 bar mm x 2 Złączki do zaprasowania z uszczelkami (2 szt.). profil M, max. 16 bar Łupina izolacyjna. Indeks Średnica Opis 96M DN 15 Ballorex Venturi - Łupina izolacyjna 96M DN 20 Ballorex Venturi- Łupina izolacyjna 96M DN 25 Ballorex Venturi- Łupina izolacyjna 96M DN 32 Ballorex Venturi- Łupina izolacyjna 96M DN 40 Ballorex Venturi- Łupina izolacyjna 96M DN 50 Ballorex Venturi- Łupina izolacyjna Zawór spustowy o wysokiej wydajności. Indeks Średnica Opis DN DN DN 25 Zawór spust. o wysokiej wyd. (Kv4,5) poł. gwint. ½,wewn./wewn. Zawór spust. o wysokiej wyd. (Kv4,5) poł. gwint. ½,wewn./wewn. Zawór spust. o wysokiej wyd. (Kv4,5) poł. gwint. ½,wewn./wewn. Precision made easy
34 Ballorex Venturi Ballorex Venturi FODRV DN akcesoria Akcesoria Zdjęcie Indeks Średnica Opis M14 1 / szybkozłączka Króciec pomiarowy na wysoką temperaturę do 135 C M14 1 3/8 króciec G 3/4 odwodnieniem Krócieć pomiarowy M14x1 z odwodnieniem ¾ do zaworów Ballorex DN
35 Ballorex Venturi Ballorex Venturi FODRV DN kołnierzowy Wymiary Specyfikacja B D C A Max. temperatura 120 C Min. temperatura -20 C Max. ciśnienie 16 bar Oznaczenie na (zwężka) DN, max. temperatura, zaworze kierunek przepływu (przekładnia) typ zaworu, DN, Kvm Połączenie Kołnierze: EN PN16 Zwężka Stal węglowa Przepustnica Odlew żeliwny (ASTM A126x KL.B) Dysk Stal nierdzewna (ASTM A351) Trzpień Stal nierdzewna (ASTM A276) Króćce pomiarowe Mosiądz DR CW602N Uszczelnienie EPDM i NBR Indeks Średnica Połączenie Kvs Kvm l/s Przepływ l/h DN 65 2½ 92,1 37,4 1,80-7,00 6,48-25, DN ,9 3,50-15,0 12,6-54, DN ,20-26,0 22,3-93, DN ,00-40,0 32, DN ,8-57,0 60, DN , DN , DN , DN * DN * DN * DN * DN * Precision made easy
36 Ballorex Venturi Ballorex Venturi FODRV DN wymiary zaworów Zawór równoważący Ballorex Venturi FODRV Indeks Średnica Połączenie Wymiary w mm A B C D Waga kg DN 65 2½ , DN , DN , DN , DN , DN , DN , DN DN DN DN DN DN
37 Ballorex Venturi Ballorex Venturi FODRV DN 65 kołnierzowy - diagram doboru Czarne ciągłe linie wyznaczają całkowitą stratę ciśnienia na zaworze przy zadanym przepływie. Diagramy używane są podczas projektowania instalacji w celu doboru nastawy zaworu. DN 65 Sygnał pomiarowy - diagram Czerwona linia pokazuje sygnał pomiarowy zwężki Venturiego ciśnienie różnicowe na zwężce Venturiego przy danym przepływie. Sygnał pomiarowy odczytany na zwężce Venturiego w połączeniu z wartością Kvm zaworu są używane do bezpośredniego odczytu przepływu na zaworze. Precision made easy
38 Ballorex Venturi Ballorex Venturi DN 80 kołnierzowy - diagram doboru Czarne ciągłe linie wyznaczają całkowitą stratę ciśnienia na zaworze przy zadanym przepływie. Diagramy używane są podczas projektowania instalacji w celu doboru nastawy zaworu. DN 80 Sygnał pomiarowy - diagram Czerwona linia pokazuje sygnał pomiarowy zwężki Venturiego ciśnienie różnicowe na zwężce Venturiego przy danym przepływie. Sygnał pomiarowy odczytany na zwężce Venturiego w połączeniu z wartością Kvm zaworu są używane do bezpośredniego odczytu przepływu na zaworze. 38
39 Ballorex Venturi Ballorex Venturi FODRV DN 100 kołnierzowy - diagram doboru Czarne ciągłe linie wyznaczają całkowitą stratę ciśnienia na zaworze przy zadanym przepływie. Diagramy używane są podczas projektowania instalacji w celu doboru nastawy zaworu. DN 100 Sygnał pomiarowy - diagram Czerwona linia pokazuje sygnał pomiarowy zwężki Venturiego ciśnienie różnicowe na zwężce Venturiego przy danym przepływie. Sygnał pomiarowy odczytany na zwężce Venturiego w połączeniu z wartością Kvm zaworu są używane do bezpośredniego odczytu przepływu na zaworze. Precision made easy
40 Ballorex Venturi Ballorex Venturi FODRV DN 125 kołnierzowy - diagram doboru Czarne ciągłe linie wyznaczają całkowitą stratę ciśnienia na zaworze przy zadanym przepływie. Diagramy używane są podczas projektowania instalacji w celu doboru nastawy zaworu. DN 125 Sygnał pomiarowy - diagram Czerwona linia pokazuje sygnał pomiarowy zwężki Venturiego ciśnienie różnicowe na zwężce Venturiego przy danym przepływie. Sygnał pomiarowy odczytany na zwężce Venturiego w połączeniu z wartością Kvm zaworu są używane do bezpośredniego odczytu przepływu na zaworze. 40
41 Ballorex Venturi Ballorex Venturi FODRV DN 150 kołnierzowy - diagram doboru Czarne ciągłe linie wyznaczają całkowitą stratę ciśnienia na zaworze przy zadanym przepływie. Diagramy używane są podczas projektowania instalacji w celu doboru nastawy zaworu. DN 150 Sygnał pomiarowy - diagram Czerwona linia pokazuje sygnał pomiarowy zwężki Venturiego ciśnienie różnicowe na zwężce Venturiego przy danym przepływie. Sygnał pomiarowy odczytany na zwężce Venturiego w połączeniu z wartością Kvm zaworu są używane do bezpośredniego odczytu przepływu na zaworze. Precision made easy
42 Ballorex Venturi Ballorex Venturi FODRV DN 200 kołnierzowy - diagram doboru Czarne ciągłe linie wyznaczają całkowitą stratę ciśnienia na zaworze przy zadanym przepływie. Diagramy używane są podczas projektowania instalacji w celu doboru nastawy zaworu. DN 200 Sygnał pomiarowy - diagram Czerwona linia pokazuje sygnał pomiarowy zwężki Venturiego ciśnienie różnicowe na zwężce Venturiego przy danym przepływie. Sygnał pomiarowy odczytany na zwężce Venturiego w połączeniu z wartością Kvm zaworu są używane do bezpośredniego odczytu przepływu na zaworze. 42
43 Ballorex Venturi Ballorex Venturi FODRV DN 250 kołnierzowy - diagram doboru Czarne ciągłe linie wyznaczają całkowitą stratę ciśnienia na zaworze przy zadanym przepływie. Diagramy używane są podczas projektowania instalacji w celu doboru nastawy zaworu. DN 250 Sygnał pomiarowy - diagram Czerwona linia pokazuje sygnał pomiarowy zwężki Venturiego ciśnienie różnicowe na zwężce Venturiego przy danym przepływie. Sygnał pomiarowy odczytany na zwężce Venturiego w połączeniu z wartością Kvm zaworu są używane do bezpośredniego odczytu przepływu na zaworze. Precision made easy
44 Ballorex Venturi Ballorex Venturi FODRV DN 300 kołnierzowy - diagram doboru Czarne ciągłe linie wyznaczają całkowitą stratę ciśnienia na zaworze przy zadanym przepływie. Diagramy używane są podczas projektowania instalacji w celu doboru nastawy zaworu. DN 300 Sygnał pomiarowy - diagram Czerwona linia pokazuje sygnał pomiarowy zwężki Venturiego ciśnienie różnicowe na zwężce Venturiego przy danym przepływie. Sygnał pomiarowy odczytany na zwężce Venturiego w połączeniu z wartością Kvm zaworu są używane do bezpośredniego odczytu przepływu na zaworze. 44
45 Ballorex Venturi Ballorex Venturi FODRV DN akcesoria Krócieć pomiarowy ¼, z odwodnieniem Indeks Średnica Opis R 1/4 / G 3/4 Krócieć pomiarowy ¼, z odwodnieniem i możliwością podłączenia kapilary ¾ do zaworów Ballorex DN Precision made easy
46 Ballorex Venturi Dobór zaworu DN 50S DN 40S DN 32S DN 25S DN 20S DN 20L DN 15S DN 15L 0,08 0,1 0,2 0,3 0,4 0,6 0, Przepływ Wartości Kv [] Średnica 0,083-1,62 DN 15L 0,261-2,11 DN 15S 0,1-4,26 DN 20L 0,325-4,81 DN 20S 0,921-9,94 DN 25S 1,95-13,3 DN 32S 2,6-23,3 DN 40S 5,37-35,3 DN 50S 46
47 Ballorex Venturi Ballorex DRV DN15-50 z gwintem wewnętrznym Wymiary Specyfikacja A C B D Max. temperatura 135 C Min. temperatura -20 C Klasa ciśnienia PN 25 Złączki do zaprasowania 16 bar Medium Woda, glikol do 50% Połączenie gwint wew. ISO 7/1 Korpus zaworu DR Mosiądz CW602N CuZn36Pb2As Kula i trzpień DR Mosiądz CW602N (chromowany) Rączka zaworu Polyamid (PA6.6 30%GF) Uszczelnienie O-ring EPDM, PTFE Zawór równoważący Ballorex DRV Nr katalogowy Przepływ Opis DN L niski przepływ DRV, DN15L 15 1/ , S standardowy przepływ DRV, DN15S 15 1/ , L niski przepływ DRV, DN20L 20 3/ , S standardowy przepływ DRV, DN20S 20 3/ , S standardowy przepływ DRV, DN25S , S standardowy przepływ DRV, DN32S / , S standardowy przepływ DRV, DN40S / , S standardowy przepływ DRV, DN50S ,3 Roz. cal A mm B mm C mm D mm waga g Kvs Precision made easy
48 Ballorex Venturi Ballorex DRV - diagram doboru Bar kpa Ciśnienie różnicowe DN DRV, Niski DN15L, przepływ Niski przepływ 0,7 70 0,6 60 0,5 50 0,4 40 0,3 30 0,2 20 0,1 10 0,08 8 0,07 7 0,06 6 0,05 5 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 9, C4 CACT 0,04 4 0,03 3 0,02 2 0,01 1 0,008 0,01 0,02 0,03 0,04 0,05 0,06 0,08 0,1 0,2 l/s Przepływ l/h 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 9,9 Kv 0,083 0,095 0,159 0,248 0,365 0,519 0,712 0,932 1,16 1,40 1,62 Bar kpa Ciśnienie różnicowe DN DRV, DN15S Standardowy - Standardowy przepływ przepływ 0,7 70 0,6 60 0,5 50 0,4 40 0,3 30 0,2 20 0,0 2, ,0 5,0 6,0 7,0 8,0 9,0 9,9 0,1 10 0,08 8 0,07 7 0,06 6 0,05 5 0,04 4 0,03 3 0,02 2 0,01 1 Przepływ 0,02 0,03 0,04 0,06 0,08 0,1 0,2 0,3 0,4 0,5 l/s l/h 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 9,9 Kv 0,261 0,267 0,334 0,449 0,601 0,785 1,00 1,26 1,55 1,86 2,11 48
49 Ballorex Venturi Ballorex DRV - diagram doboru Bar kpa ,7 70 0,6 60 0,5 50 Ciśnienie różnicowe 0,0 DN DRV, DN20L, Niski przepływ 0,4 40 0,3 30 0,2 20 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 9,9 0,1 10 0,08 8 0,07 7 0,06 6 0,05 5 0,04 4 0,03 3 0,02 2 0,01 1 Przepływ 0,02 0,03 0,04 0,06 0,08 0,1 0,2 0,3 0,4 0,5 l/s l/h 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 9,9 Kv 0,094 0,250 0,541 0,870 1,22 1,60 2,03 2,53 3,07 3,67 4,26 Bar kpa Ciśnienie różnicowe DN DRV, DN20S, Standardowy przepływ 0,7 70 0,6 60 0,5 50 0,4 40 0,3 30 0,2 20 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 9,9 0,1 10 0,08 8 0,07 7 0,06 6 0,05 5 0,04 4 0,03 3 0,02 2 0,01 1 Przepływ 0,03 0,04 0,06 0,08 0,1 0,2 0,3 0,4 0,7 l/s l/h 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 9,9 Kv 0,325 0,494 0,778 1,12 1,50 1,93 2,41 2,93 3,48 4,10 4,81 Precision made easy
50 Ballorex Venturi Ballorex DRV - diagram doboru Bar kpa Ciśnienie różnicowe DRV, DN25S 0,7 70 0,6 60 0,5 50 0,4 40 0,3 30 0,2 20 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 9,9 0,1 10 0,08 8 0,07 7 0,06 6 0,05 5 0,04 4 0,03 3 0,02 2 0,01 1 Przepływ 0,08 0,1 0,2 0,3 0,4 0,5 0,6 0,8 1 2 l/s l/h 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 9,9 Kv 0,921 1,26 1,86 2,58 3,38 4,24 5,21 6,29 7,49 8,78 9,94 Bar kpa Ciśnienie różnicowe DRV, DN32S 0,7 70 0,6 60 0,5 50 0,4 40 0,3 30 0,2 20 0,1 10 0,08 8 0,07 7 0,06 6 0,05 5 0,04 4 0,03 3 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 9,9 0,02 2 0,01 1 Przepływ 0,1 0,2 0,3 0,4 0,5 0,6 0,8 1 2 l/s l/h 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 9,9 Kv 1,95 2,32 3,05 3,97 5,00 6,12 7,36 8,70 10,1 11,7 13,3 50
51 Ballorex Venturi Ballorex DRV - diagram doboru Bar kpa Ciśnienie różnicowe DRV, DN40S 0,7 70 0,6 60 0,5 50 0,4 40 0,3 30 0,2 20 0,1 10 0,08 8 0,07 7 0,06 6 0,05 5 0,04 4 0,03 3 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 9,9 0,02 2 0,01 1 Przepływ 0,1 0,2 0,3 0,4 0,5 0,6 0, l/s l/h Bar kpa 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 9,9 Kv 2,60 3,48 4,86 6,50 8,31 10.,3 12,4 14,6 17,1 20,0 23,3 Ciśnienie różnicowe DRV, DN50S ,7 70 0,6 60 0,5 50 0,4 40 0,3 30 0,2 20 0,1 10 0,08 8 0,07 7 0,06 6 0,05 5 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 9,9 0,04 4 0,03 3 0,02 2 0,01 1 0,3 0,4 0,5 0,6 0, l/s Przepływ l/h 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 9,9 Kv 5,37 6,95 9,25 11,6 14,0 16,8 20,0 23,4 26,9 30,7 35,3 Precision made easy
52 Ballorex Venturi Dobór zaworu DN 300 DN 250 DN 200 DN 150 DN 125 DN 100 DN 80 DN l/s 3,6 7,2 10,8 14,4 18,0 21,6 28, Wartości Kvs [] Średnica 148 DN DN DN DN DN DN DN DN 300 Uwaga! Średnice DN dostępne na zapytanie 52
53 Ballorex Venturi Ballorex DRV DN międzykołnierzowy Wymiary Specyfikacja A B D C Max. temperatura 120 C Min. temperatura -20 C Klasa ciśnienia PN 16 Medium Woda, glikol do 50% Połączenie Kołnierz: BS PN 16 Korpus zaworu DR Mosiądz CW602N Zwężka Venturiego Stal węglowa Korpus zaworu Żeliwo, szczelność (ASTMA A126 KL.B) Dysk Stal nierdzewna (ASTM A351) Trzpień Stal nierdzewna (ASTM A276) Uszczelnienie EPDM i NBR 1 Zawór równoważący Ballorex DRV DN Nr katalogowy Połączenie Rozmiary w mm A B C D Waga kg Kvs międzykołnierzowe , międzykołnierzowe , międzykołnierzowe , międzykołnierzowe , międzykołnierzowe , międzykołnierzowe , międzykołnierzowe , międzykołnierzowe , Precision made easy
54 Ballorex Venturi Ballorex DRV DN 65 międzykołnierzowy - diagram doboru Bar kpa Ciśnienie różnicowe DRV, DN ,7 70 0,6 60 0,5 50 0,4 40 0,3 30 0,2 20 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0 0,1 10 0,08 8 0,07 7 0,06 6 0,05 5 0,04 4 0,03 3 0,02 2 0,01 1 Przepływ l/s 3,6 7,2 10,8 14, ,6 28, Kv 18,34 45,9 92, Uwaga! Nie jest zalecane ustawienie zaworu poniżej nastawy 2 Note! Settings below 2 are not recommended. 54
55 Ballorex Venturi Ballorex DRV DN 80 międzykołnierzowy - diagram doboru Bar kpa Ciśnienie różnicowe DRV, DN ,7 70 0,6 60 0,5 50 0,4 40 0,3 30 0,2 20 2,0 2,5 3,0 3,5 4,0 4,5 5,0 0,1 10 0,08 8 0,07 7 0,06 6 0,05 5 0,04 4 0,03 3 0,02 2 0,01 1 Przepływ l/s 7,2 10,8 14, ,6 28, Kv 28,3 62, Uwaga! Nie jest zalecane ustawienie zaworu poniżej nastawy 2 Note! Settings below 2 are not recommended. Precision made easy
56 Ballorex Venturi Ballorex DRV DN 100 międzykołnierzowy - diagram doboru Bar kpa Ciśnienie różnicowe DRV, DN ,7 70 0,6 60 0,5 50 0,4 40 0,3 30 2,0 2,5 3,0 3,5 4,0 4,5 5,0 0,2 20 5,5 0,1 10 6,0 0,08 8 0,07 7 0,06 6 0,05 5 0,04 4 0,03 3 0,02 2 0,01 1 Przepływ l/s 7,2 10,8 14, ,6 28, Kv 14,1 58, Uwaga! Nie Note! jest zalecane ustawienie zaworu poniżej nastawy 2 Settings below 2 are not recommended. 56
57 Ballorex Venturi Ballorex DRV DN 125 międzykołnierzowy - diagram doboru Bar kpa Ciśnienie różnicowe DRV, DN125 0,7 70 0,6 60 0,5 50 0,4 40 0,3 30 0,2 20 2,0 2, ,5 4,0 4,5 5,0 0,1 10 0,08 8 0,07 7 0,06 6 6,0 0,05 5 0,04 4 0,03 3 0,02 2 0,01 1 Przepływ l/s 10,8 14, ,6 28, Kv 30, Uwaga! Note! Nie Settings jest zalecane below 2 ustawienie are not recommended. zaworu poniżej nastawy 2 Precision made easy
58 Ballorex Venturi Ballorex DRV DN 150 międzykołnierzowy - diagram doboru Bar kpa Ciśnienie różnicowe DRV, DN150 0,7 70 0,6 60 0,5 50 0,4 40 0,3 30 0,2 20 2,0 2,5 3,0 3,5 4,0 4,5 5,0 0,1 10 0,08 8 0,07 7 0,06 6 6,0 0,05 5 0,04 4 0,03 3 0,02 2 0,01 1 Przepływ l/s 25, Kv 71, Uwaga! Nie Note! jest zalecane ustawienie zaworu poniżej nastawy 2 Settings below 2 are not recommended. 58
59 Ballorex Venturi Ballorex DRV DN 200 międzykołnierzowy - diagram doboru Bar kpa Ciśnienie różnicowe DRV, DN ,7 70 0,6 60 0,5 50 0,4 40 0,3 30 0,2 20 0,1 10 0,08 8 0,07 7 0,06 6 0,05 5 0,04 4 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0 0,03 3 0,02 2 0,01 1 Przepływ l/s 28, Kv Uwaga! Nie Note! jest zalecane ustawienie zaworu poniżej nastawy 2 Settings below 2 are not recommended. Precision made easy
60 Ballorex Venturi Ballorex DRV DN 250 międzykołnierzowy - diagram doboru Bar kpa Ciśnienie różnicowe DRV, DN ,7 70 0,6 60 0,5 50 0,4 40 0,3 30 0,2 20 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0 0,1 10 0,08 8 0,07 7 0,06 6 0,05 5 0,04 4 0,03 3 0,02 2 0,01 1 Przepływ l/s Kv Uwaga! Nie Note! jest zalecane ustawienie zaworu poniżej nastawy 2 Settings below 2 are not recommended. 60
61 Ballorex Venturi Ballorex DRV DN 300 międzykołnierzowy - diagram doboru Bar kpa Ciśnienie różnicowe DRV, DN300 0,7 70 0,6 60 0,5 50 0,4 40 0,3 30 0,2 20 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0 0,1 10 0,08 8 0,07 7 0,06 6 0,05 5 0,04 4 0,03 3 0,02 2 0,01 1 Przepływ l/s Kv Uwaga! Nie Note! jest zalecane ustawienie zaworu poniżej nastawy 2 Settings below 2 are not recommended. Precision made easy
62 Ballorex Venturi 5. Dobór zaworów Ballorex Venturi - przykład doboru W instalacji zamontowane są cztery zawory Ballorex Venturi FODRV - trzy przy odbiornikach końcowych oraz jeden na odgałęzieniu. Ballorex Venturi FODRV zapewnia odpowiednie przepływy w gałęzieniu, a zawory regulacyjne połączone z systemem BMS lub termostatem pokojowym, regulują temperaturę powietrza w pomieszczeniu Instalacja z fan coilami zrównoważona przez zawory Ballorex Venturi FODRV Przepływy na fan coilach powinny być następujące: Ballorex Venturi FODRV Nr 1: wymagany przepływ 0,10 l/s (360 l/h) Ballorex Venturi FODRV Nr 2: wymagany przepływ 0,20 l/s (720 l/h) Ballorex Venturi FODRV Nr 3: wymagany przepływ 0,25 l/s (900 l/h) Ballorex Venturi FODRV Nr 4: wymagany przepływ 0,55 l/s (1980 l/h) Strata ciśnienia na rurociągu przy w pełni otwartym zaworze regulacyjnym oraz na fan coilu. Wymagana strata ciśnienia na zaworze Ballorex Venturi FODRV: Ballorex Venturi FODRV Nr1: wymagana strata ciśnienia 5,0 kpa Ballorex Venturi FODRV Nr 2: wymagana strata ciśnienia 7,0 kpa Ballorex Venturi FODRV Nr 3: wymagana strata ciśnienia 10,0 kpa Ballorex Venturi FODRV Nr 4: wymagana strata ciśnienia 20,0 kpa Wskazane jest aby dobrany zawór na dany przepływ oraz spadek ciśnienia pracował w pozycji prawie w pełni otwartej. bar 1,0 0,8 0,7 0,6 0,5 0,4 0,3 kpa Strata ciśnienia na zaworze Diagram doboru Ballorex Venturi FODRV DN 15S zalecana nastawa na zaworze Nr 1 0,2 20 0,1 0,08 0, ,06 6 0,05 5 Ballorex Venturi Nr 1 0,04 0, Przepływ 0,036 0,04 0,05 0,06 0,07 0,08 0,09 0, ,6 144,0 180,0 216,0 252,0 288,0 324,0 360, l/s l/h 62
