Deguvest SR - nie pyląca masa osłaniająca

Transkrypt

1 Deguvest SR

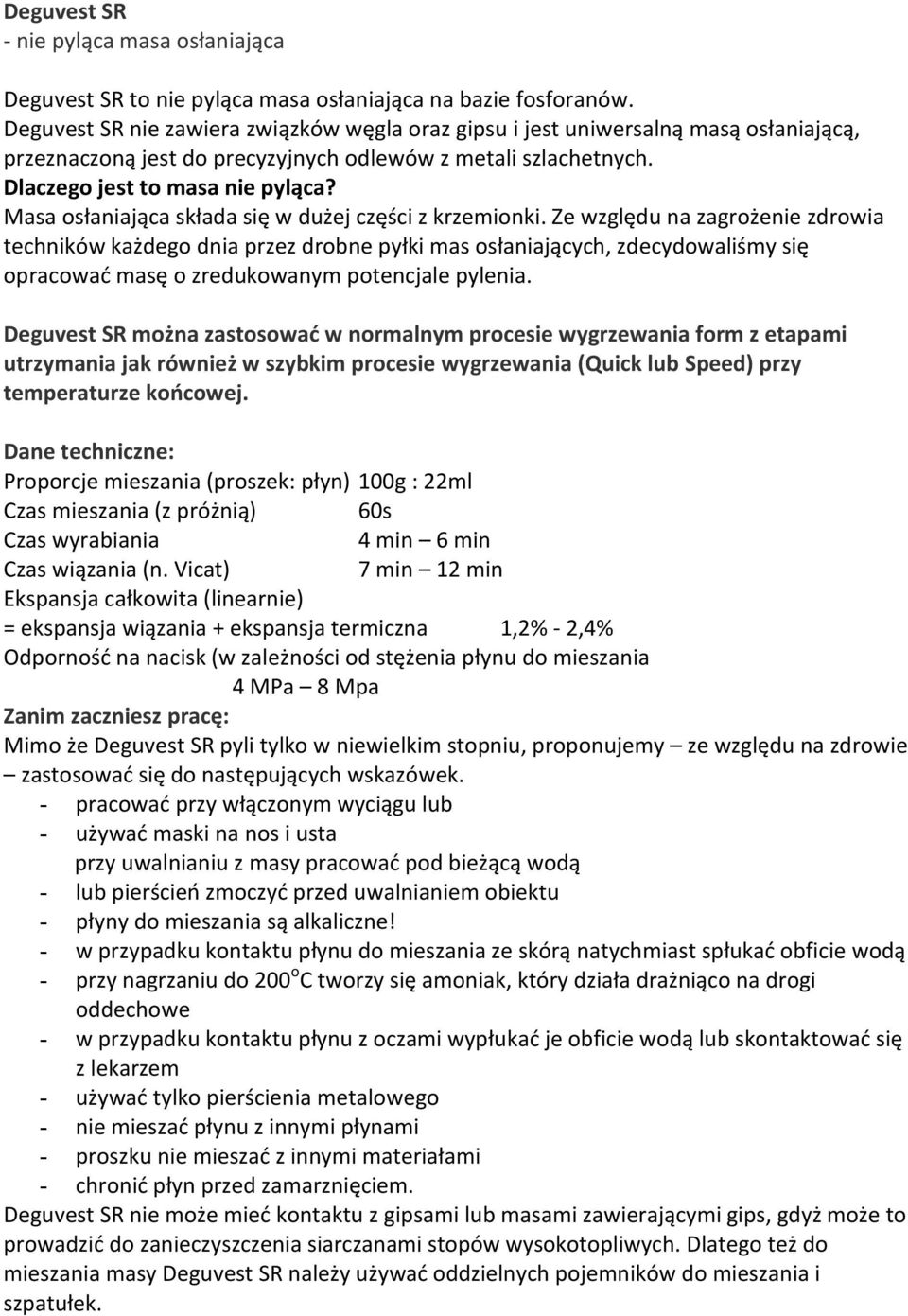

2 Deguvest SR - nie pyląca masa osłaniająca Deguvest SR to nie pyląca masa osłaniająca na bazie fosforanów. Deguvest SR nie zawiera związków węgla oraz gipsu i jest uniwersalną masą osłaniającą, przeznaczoną jest do precyzyjnych odlewów z metali szlachetnych. Dlaczego jest to masa nie pyląca? Masa osłaniająca składa się w dużej części z krzemionki. Ze względu na zagrożenie zdrowia techników każdego dnia przez drobne pyłki mas osłaniających, zdecydowaliśmy się opracować masę o zredukowanym potencjale pylenia. Deguvest SR można zastosować w normalnym procesie wygrzewania form z etapami utrzymania jak również w szybkim procesie wygrzewania (Quick lub Speed) przy temperaturze końcowej. Dane techniczne: Proporcje mieszania (proszek: płyn) 100g : 22ml Czas mieszania (z próżnią) 60s Czas wyrabiania 4 min 6 min Czas wiązania (n. Vicat) 7 min 12 min Ekspansja całkowita (linearnie) = ekspansja wiązania + ekspansja termiczna 1,2% - 2,4% Odporność na nacisk (w zależności od stężenia płynu do mieszania 4 MPa 8 Mpa Zanim zaczniesz pracę: Mimo że Deguvest SR pyli tylko w niewielkim stopniu, proponujemy ze względu na zdrowie zastosować się do następujących wskazówek. - pracować przy włączonym wyciągu lub - używać maski na nos i usta przy uwalnianiu z masy pracować pod bieżącą wodą - lub pierścień zmoczyć przed uwalnianiem obiektu - płyny do mieszania są alkaliczne! - w przypadku kontaktu płynu do mieszania ze skórą natychmiast spłukać obficie wodą - przy nagrzaniu do 200 o C tworzy się amoniak, który działa drażniąco na drogi oddechowe - w przypadku kontaktu płynu z oczami wypłukać je obficie wodą lub skontaktować się z lekarzem - używać tylko pierścienia metalowego - nie mieszać płynu z innymi płynami - proszku nie mieszać z innymi materiałami - chronić płyn przed zamarznięciem. Deguvest SR nie może mieć kontaktu z gipsami lub masami zawierającymi gips, gdyż może to prowadzić do zanieczyszczenia siarczanami stopów wysokotopliwych. Dlatego też do mieszania masy Deguvest SR należy używać oddzielnych pojemników do mieszania i szpatułek.

3 3. Przechowywanie masy Z doświadczenia wiadomo, jakie skutki wywierają warunki zewnętrzne (lato/ zima) na odlewy. Dlatego też należy zwrócić uwagę na to, gdzie składowana jest masa. Deguvest SR powinna być przechowywana w temperaturze 20 do 23 o C. Jeśli nie jest to możliwe należałoby znaleźć miejsce, gdzie w takiej temperaturze leżałaby przynajmniej masa obecnie używana. Przechowywane w odpowiednich warunkach masa i płyn zachowują ważność przez 24 miesiące. Można uniknąć niespodzianek, które niekiedy wynikają z tego, że - masa przeniesiona z ciepłego lub zimnego otoczenia jest natychmiast używana. Masa, którą chcesz użyć musi osiągnąć odpowiednią temperaturę, dlatego warto uzupełniać zapasy aby pod ręką była zawsze odpowiednio przygotowana masa. - Nie brać do mieszania właśnie dostarczonych opakowań masy. Poczekać, aż masa osiągnie odpowiednią temperaturę. - Kontrolować regularnie temperaturę otoczenia masy przeznaczonej do bezpośredniego użytku. - Chronić płyn przed zamarznięciem. Jeśli to możliwe zrobić zapas płynu przed zimą. 3.1 Zatapianie w masie osłaniającej Czyste narzędzie czysty wynik! Nasza rada: zawsze należy używać osobnych pojemników i szpatułek. Deguvest SR nie brudzi pojemników, szpatułek czy pola pracy. Zauważycie też, że nie niszczy rąk, tak jak tradycyjne masy. - zwróćcie uwagę na to, aby pojemnik był czysty; stary pojemnik wymienić, używać czystych szpatułek! - jeśli używacie środków redukujących napięcie powierzchniowe wosku, do obiektu woskowego nie mogą przylgnąć żadne skrawki czy zanieczyszczenia. - podstawka do pierścienia powinna być czysta i lekko natłuszczona - należy kontrolować pozycję obiektu w pierścieniu (wys., długość, itd.) - pierścień wyłożyć wkładkami do pierścieni lub wkładkami Vlies. Wyściółka powinna kończyć się równo z brzegiem pierścienia i ciasno do niego przylegać. Można ją ewentualnie za pomocą wosku doklejać do pierścienia. 3.2 Odmierzanie płynu Deguvest SR wymieszać z płynem Universal Liquid. Poprzez rozcieńczanie z wodą destylowaną można sterować ekspansją, tak aby został skompensowany skurcz. Im większe jest stężenie płynu do mieszania, tym wyższa jest ekspansja całkowita masy osłaniającej. Tab. 2 Wielkość pierścienia 1x 3x 6x 9x Proszek 60 g 150 g 300 g 450 g Płyn 13,2 ml 33 ml 66 ml 99 ml Proporcje w przypadku rozcieńczania płynu do mieszania zawiera tabela 3. Zostały tam podane stężenia w procentach. Wartości te można oczywiście przeliczyć na ml i dozować pojedynczo przy danym zatapianiu w masie. Istnieje jednak niebezpieczeństwo:

4 - nie jest łatwo odmierzyć małe ilości w cylindrze miarowym - przy przeliczaniu powstają niepełne cyfry (np. 28,05 ml), które nie dają się odmierzyć w cylindrze miarowym. - jeśli cylinder nie jest utrzymywany w czystości, lub jest stary, zaschnięte resztki płynu mogą zafałszować wynik. Dlatego proponujemy płyn Universal Liquid wymieszać z wodą destylowaną w wycechowanym cylindrze o pojemności 1 l. Proporcje są wówczas dokładniejsze, a Państwo przez jakiś czas macie płyn o stałym stężeniu. Możecie więc zrobić różne stężenia i trzymać poszczególne płyny w butelkach plastikowych. 3.3 Mieszanie Proporcje proszek : płyn = 100g : 22 ml - dokładnie odmierzony płyn wlać do pojemnika. - uwaga, stare, chropowate pojemniki do mieszania mogą ściągnąć 2 3ml płynu, dlatego należy je najpierw wypłukać w wodzie i lekko przetrzeć. - odważony proszek, lub zawartość torebki dodać do płynu (Wszystko! Jeśli coś się wysypało, należy przerwać pracę.) - Przez 30 sek. starannie mieszać ręcznie (chyba że używacie Państwo urządzenia Multivac compact firmy DeguDent, patrz dalej) Zamknąć pojemnik. Postawić pojemnik w próżni na dalsze 30 sek. (Próżnię regularnie kontrolować). Próżnia musi być nastawiona na wysoką wydajność. Przez następne 60 sek. należy mieszać masę na pełnej próżni. Uwaga na prędkość ramienia mieszającego! Prędkość ramienia mieszającego ma wpływ na ekspansję wiązania masy osłaniającej! Wszystkie wartości w tej instrukcji odnoszą się do prędkości ramienia wynoszącej 360 obrotów/min. Jeśli prędkość Państwa urządzenia jest inna, wyniki odlewów mogą być różne. Przy mieszaniu masy w Multivac compact należy użyć programu 1 (Deguvest CF) lub ustawienia standardowego. W przypadku nastawienia programu 1 odpada ręczne mieszanie szpatułką. 3.4 Zatapianie Wymieszaną masę osłaniającą wlać do formy przy lekkich wibracjach, unikać powstania pęcherzyków powietrza. Rzadka konsystencja i czas opracowywania 4 6 min pozwalają łatwo i bez pośpiechu zatopić obiekt nawet w przypadku trudnych konstrukcji. Po przykryciu modelu woskowego masą, natychmiast zakończyć wibrację. Zalać masę aż do brzegu pierścienia. 4. Utwardzanie / Czas wiązania Jeśli masa osłaniająca ma być wygrzana w szybkim procesie, pierścień należy umieścić w piecu dokładnie 15 min po rozpoczęciu mieszania. Aby możliwie dokładnie zachować podany czas, należy tuż przed rozpoczęciem mieszania nastawić stoper na 15 min. Jeśli masa osłaniająca wygrzewana jest konwencjonalnie z fazami utrzymania, proponujemy wówczas w zależności od wielkości pierścienia następujący czas utwardzania zanim pierścień zostanie wstawiony do zimnego pieca.: 1x = 20 min

5 3x = 30 min 6x = 40 min 9x = 50 min Pierścień nie może w żadnym razie wyschnąć! 5 Wygrzewanie wstępne i odlewanie 5.1 Konwencjonalny proces wygrzewania Po związaniu masy pierścień przeznaczony do wygrzewania wstępnego należy wstawić do zimnego pieca (zimny gorący : mniej niż 100 o C) W zależności od typu pieca należy włączyć program z przyrostem temperatury 7 o C/min, lub zaprogramować, aby w zależności od wielkości pierścienia zostały zachowane następujące fazy utrzymania: - faza utrzymania 45 min do 60 min przy 270 o C faza krystobalitu) - faza utrzymania 30 min dp 60 min przy 560 o C (faza kwarcu) - faza utrzymania przy uzyskanej temperaturze końcowej: pierścień 1x = 20 min 3x = 30 min 6x = 40 min 9x = 50 min 5.2 Szybki proces wygrzewania Przy szybkim wygrzewaniu formy należy zastosować się do następujących zasad: - używać tylko pierścieni metalowych - maksymalna wielkość: pierścień 6x z podwójną wkładką Vlies! - używać tylko wkładek ceramicznych Proponujemy pierścień ustawiony otworem do dołu przechylić przy wygrzewaniu lub ustawić na ceramicznej podstawce do wypalania! (Dzięki temu możliwe jest równomierne nagrzewanie pierścienia i łatwe wypływanie wosku.) Uwaga: Przy otwieraniu drzwiczek pieca dochodzi podczas procesu wypalania wosku do powstania silnego płomienia. Konieczny czas utrzymania przy temperaturze końcowej: 1x = 20 min 3x = 30 min 6x = 40 min Parametry mające wpływ na wynik odlewu jak materiał do modelowania (wosk, materiał sztuczny, itd.), kształt geometryczny i wielkości obiektu, wielkość pierścienia i właściwości danego stopu, należy przy każdej pracy potraktować indywidualnie. Oogromny wpływ na jakość odlewu macie Wy, Państwo. 6. Odlewanie Przy odlewaniu należy zastosować się do zaleceń producenta stopu oraz do instrukcji postępowania dołączonej do odlewarki.

6 7. Uwalnianie z masy ogniotrwałej Uwaga: Po nagrzaniu, masa Deguvest SR traci swoje właściwości masy niepylącej. Pierścień odlewniczy po odlaniu pozostawić do ostygnięcia w temperaturze pokojowej. Zalecamy także pierścień zwilżyć 15 min przed rozpoczęciem uwalniania obiektu, aby zredukować pylenie przy tym zabiegu. W żadnym razie nie można pierścienia potraktować zimną wodą, gdyż może zostać uszkodzony stop. Obiekt można łatwo uwolnić z nawilżonej masy. Resztki mogą zostać oczyszczone za pomocą - tlenku glinu ( ) pod odpowiednim naciskiem lub - ok. 15 min w kąpieli w roztworze Neacid - ok. 15 min w myjce parowej, a następnie bardzo delikatnie małą szczoteczką. Życzymy sukcesu! Sposób postępowania w skrócie: 1. Proporcje mieszania 100g : 22 ml 2. Przygotować narzędzia, oczyścić (pojemnik do mieszania, ramię mieszające, szpatułka) 3. Przygotować pierścień i podstawkę. Vlies/ wyściółki papierowe. Podstawkę do pierścienia oczyścić i lekko natłuścić. 4. Dołaczyć kanały wg. Zalecenń. 5. Jeśli są używane środki do redukcji napięcia powierzchniowego wosku, rozdmuchać go do sucha, żadnych resztek zanieczyszczeń 6. Jeśli szybkie wygrzewanie, nastawić stoper! 7. Odmierzyć płyn (wg. Tabeli 1, Kap. 4.2) Temperatura? 8. Odważyć proszek. Temperatura? 9. Proszek dodać do płynu. Uwaga! Przy Quick/Speed należy teraz nastawić stoper sek. mieszać szpatułką 11. Nałożyć pokrywę, następne 30 sek. włożyć do próżni i ją uruchomić. 12. Włączyć program mieszania (60 sek.) 13. Napełnić pierścień masą. 14. Jeśli Speed/ Quick: wstawić natychmiast po 15 min. 15. Wstawić do pieca.

7 Tabela 3: Proporcje mieszania dla różnych stężeń płynu Pierścień 1x 3x 6x 9x Proszek 60 g 150 g 300 g 450 g Płyn 13,2 ml 33 ml 66 ml 99 ml Proporcje mieszania = płyn do mieszania : woda (dest.) w ml 25 % 3,3 : 9,9 8,3 : 24,7 16,5 : 49,5 24,8 : 74,2 30 % 4,0 : 9,2 9,9 : 23,1 19,8 : 46,2 29,7 : 69,3 35 % 4,6 : 8,6 11,6 : 21,4 23,1 : 42,9 34,7 : 64,3 40 % 5,3 : 7,9 13,2 : 19,8 26,4 : 39,6 39,6 : 59,4 45 % 5,9 : 7,3 14,9 : 18,1 29,7 : 36,3 44,6 : 54,4 50 % 6,6 : 6,6 16,5 : 16,5 33,0 : 33,0 49,5 : 49,5 55 % 7,3 : 5,9 18,1 : 14,9 36,3 : 29,7 54,4 : 44,6 60 % 7,9 : 5,3 19,8 : 13,2 39,6 : 26,4 59,4 : 39,6 65 % 8,6 : 4,6 21,4 : 11,6 42,9 : 23,1 64,3 : 34,7 70 % 9,2 : 4,0 23,1 : 9,9 46,2 : 19,8 69,3 : 29,7 75 % 9,9 : 3,3 24,7 : 8,3 49,5 : 16,5 74,2 : 24,8 80 % 10,6 : 2,6 26,4 : 6,6 52,8 : 13,2 79,2 : 19,8 85 % 11,2 : 2,0 28,0 : 5,0 56,1 : 9,9 84,1 : 14,9 90 % 11,9 : 1,3 29,7 : 3,3 59,4 : 6,6 89,1 : 9,9 Informacja: DeguDent Biuro Dentsply DeTrey Ul. Pilchowicka 9/ Warszawa tel./fax Kom
