1 KGE Sp. z o.o. Sp.k. autoryzowany dystrybutor Nemetschek Group WITAMY! Kazimierz Golonka Rafał Krzymowski KGE Sp. z o.o. Sp.k.

2 KGE Sp. z o.o. Sp.k. KGE Sp. z o. Sp.k. świadczy usługi w zakresie dystrybucji oprogramowania CAD, CAM, CAE dla budownictwa oraz wykonywania dokumentacji projektowych w zakresie budownictwa mostowego i hydrotechnicznego. Firma specjalizuje się w sprzedaży i wdrażaniu oprogramowania BIM dla specjalistów w dziedzinie architektury, konstrukcji, prefabrykacji, drogownictwa, budownictwa mostowego i hydrotechnicznego oraz geotechniki. KGE jest Dystrybutorem firm Nemetschek Group: Allplan GmbH, Precast Software Engineering GmbH, SCIA nv, Frilo Software GmbH, DC Software GmbH. W ciągu ostatnich 5 lat spółka KGE wykonała ponad 60 projektów mostów, przepustów, regulacji rzek i potoków, zbiorników retencyjnych, których budowa w większości została zakończona i oddana do użytkowania.

3 The Nemetschek Group Utworzona w r przez Prof. Georga Nemetschka ponad 50 lat na rynku Ponad 1,2 miliona użytkowników w 142 krajach 12 międzynarodowych spółek zależnych Ponad 2000 zatrudnionych pracowników Sprzedaż w 2015 roku 285,3 miliona Euro Wg Frankfurt Stock Exchange nr. 1 na rynku AEC w Europie Allplan, Bluebeam, Crem, Data Design System, Frilo, Graphisoft, Maxon, Nevaris, Precast Software Engineering, SCIA, Solibri, Vectorworks

4 KGE Sp. z o.o. Sp.k. autoryzowany dystrybutor Nemetschek Group Oferta programowa firmy KGE Allplan Architektura, Allplan Inżynieria, Allplan BCM, Allplan Alfa firmy Allplan GmbH A NEMETSCHEK COMPANY Allplan Precast, TIM firmy Precast Software Engineering GmbH A NEMETSCHEK COMPANY SCIA Engineer firmy SCIA nv A NEMETSCHEK COMPANY Frilo Statics firmy Frilo Software A NEMETSCHEK COMPANY DC-Software programy dla geotechniki firmy DC Software

5 Allplan platforma BIM. Przegląd możliwości.

6 Allplan platforma BIM OPEN BIM? CLOSED BIM? Modelowanie 3D BIM dla architektów BIM dla urbanistów BIM dla inżynierów BIM dla precasterów BIM dla drogowców BIM dla instalatorów BIM dla kosztorysantów BIM dla administratorów Zarządzanie budową (TIM) Analizy energetyczne Koordynacja procesu inwestycyjnego (bim+) 40 interfejsów w tym certyfikowany IFC FACILITY MANAGEMENT PRECAST ELEMENTS VISUALISATION SURVEYING WORK / LASERSCANNING ARCHITECTURE STATIC ANALYSIS / CIVIL ENGINEERING COST MANAGEMENT HVAC SITE MANAGEMENT

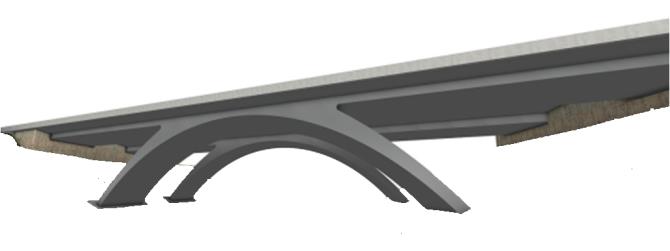

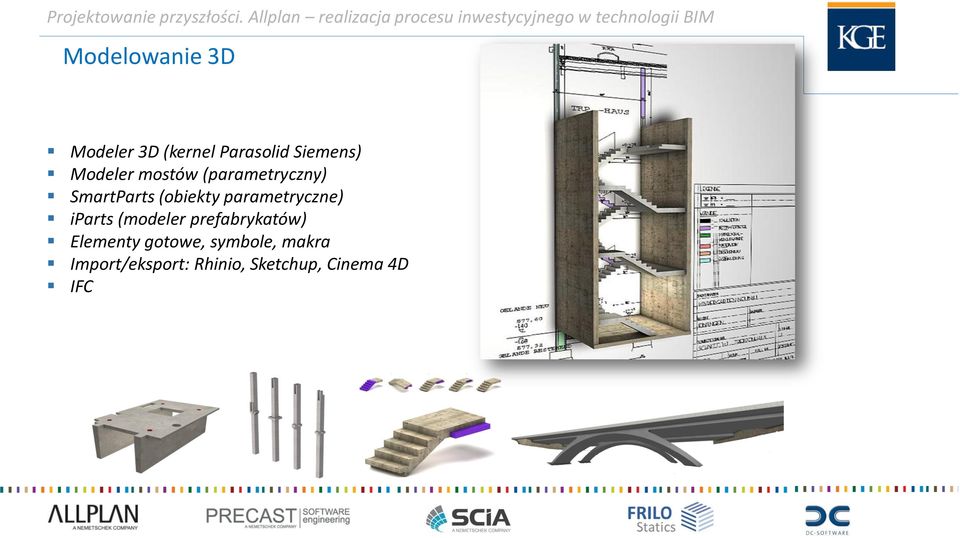

7 Modelowanie 3D Modeler 3D (kernel Parasolid Siemens) Modeler mostów (parametryczny) SmartParts (obiekty parametryczne) iparts (modeler prefabrykatów) Elementy gotowe, symbole, makra Import/eksport: Rhinio, Sketchup, Cinema 4D IFC

8 Loft przykład wykorzystania technologii Siemens Zastępuje funkcję Bryła łącząca z dwóch powierzchni Łączy dwa lub więcej płaskich, otwartych lub zamkniętych profili w jedną bryłę lub powierzchnię Nie są wymagane linie łączące

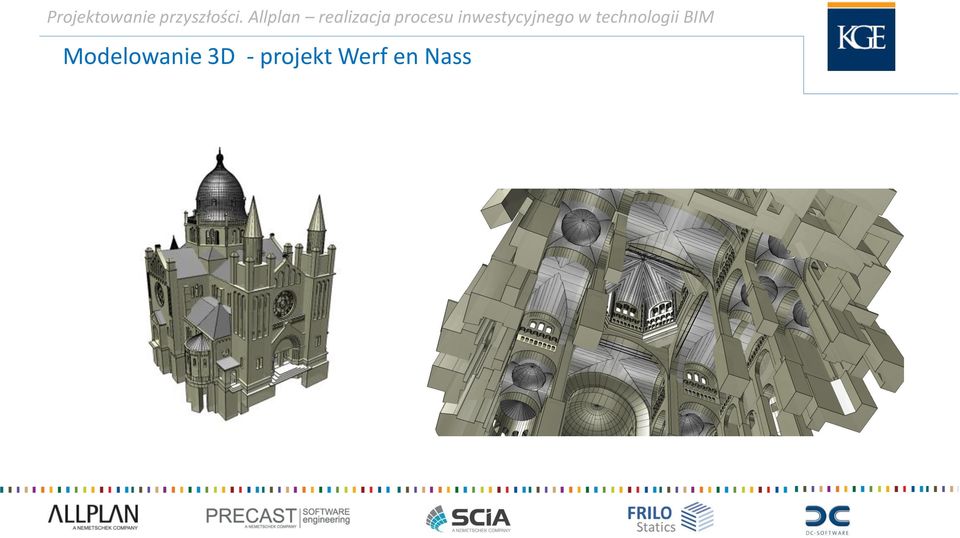

9 Modelowanie 3D - projekt Werf en Nass

10 Allplan Architektura

11 Allplan Architektura BIM Narzędzia Architektoniczne Wszystkie komponenty arch. BIM: ściany / słupy / belki / kominy / drzwi / okna / dachy / schody / krokwie / nadproża / itd. Jednoczesna praca 2D / 3D Unikatowe wykończenie dla wnętrz Modeler fasad Modeler balustrad Wizualizacja (CineRender) Analizy energetyczne Listy, raporty, legendy Design2Cost (certyfikat TÜV SÜD) IFC, PDF3D, bim+

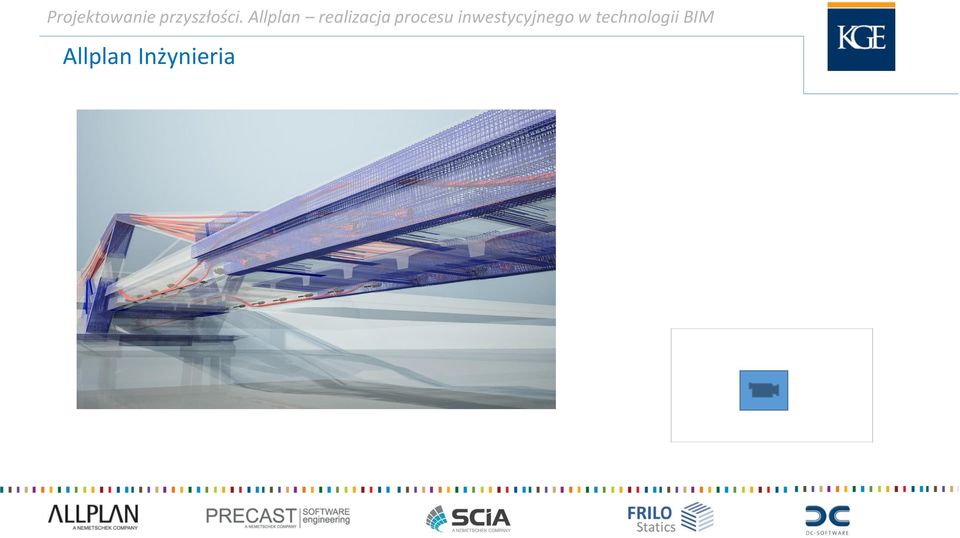

12 Allplan Inżynieria

13 Allplan Inżynieria BIM narzędzia inżynierskie Szalunki bezpośrednio z modelu Automatyczne widoki, przekroje, opisy Zbrojenie 3D: pręty / siatki Automatyczne rozmieszczanie zbrojenia w dowolnych obiektach 3D Automatyczne aktualizacje i zestawienia Kontrola kolizji Listy gięcia dane BVBS Akcesoria producentów Kontrola obiektów Integracja z architekturą Round-trip engineering (Frilo, SCIA Eng.) IFC, PDF3D, bim+

14 Allplan Precast (Planbar)

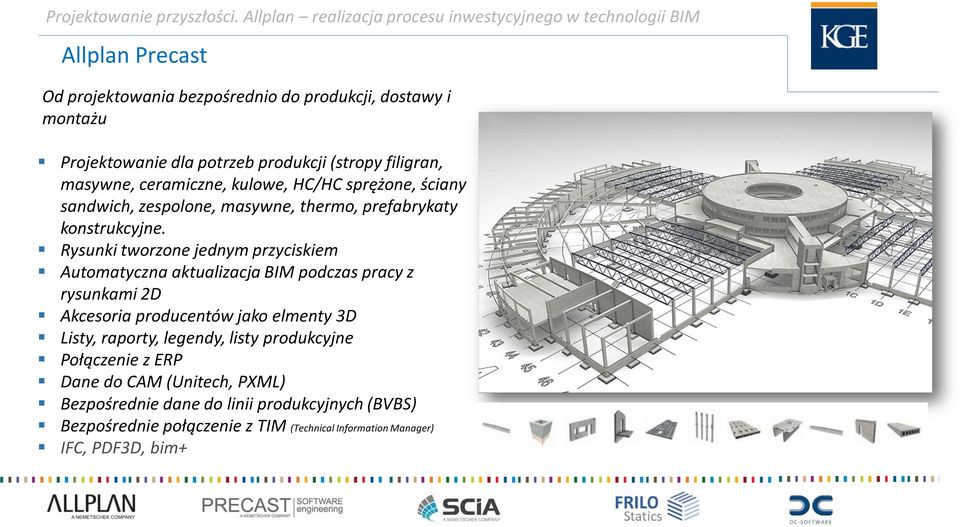

15 Allplan Precast Od projektowania bezpośrednio do produkcji, dostawy i montażu Projektowanie dla potrzeb produkcji (stropy filigran, masywne, ceramiczne, kulowe, HC/HC sprężone, ściany sandwich, zespolone, masywne, thermo, prefabrykaty konstrukcyjne. Rysunki tworzone jednym przyciskiem Automatyczna aktualizacja BIM podczas pracy z rysunkami 2D Akcesoria producentów jako elmenty 3D Listy, raporty, legendy, listy produkcyjne Połączenie z ERP Dane do CAM (Unitech, PXML) Bezpośrednie dane do linii produkcyjnych (BVBS) Bezpośrednie połączenie z TIM (Technical Information Manager) IFC, PDF3D, bim+

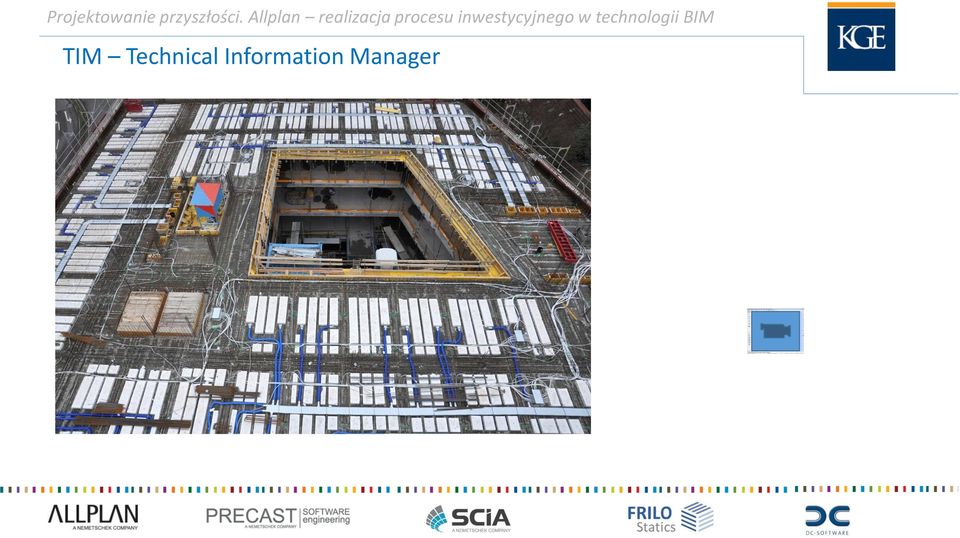

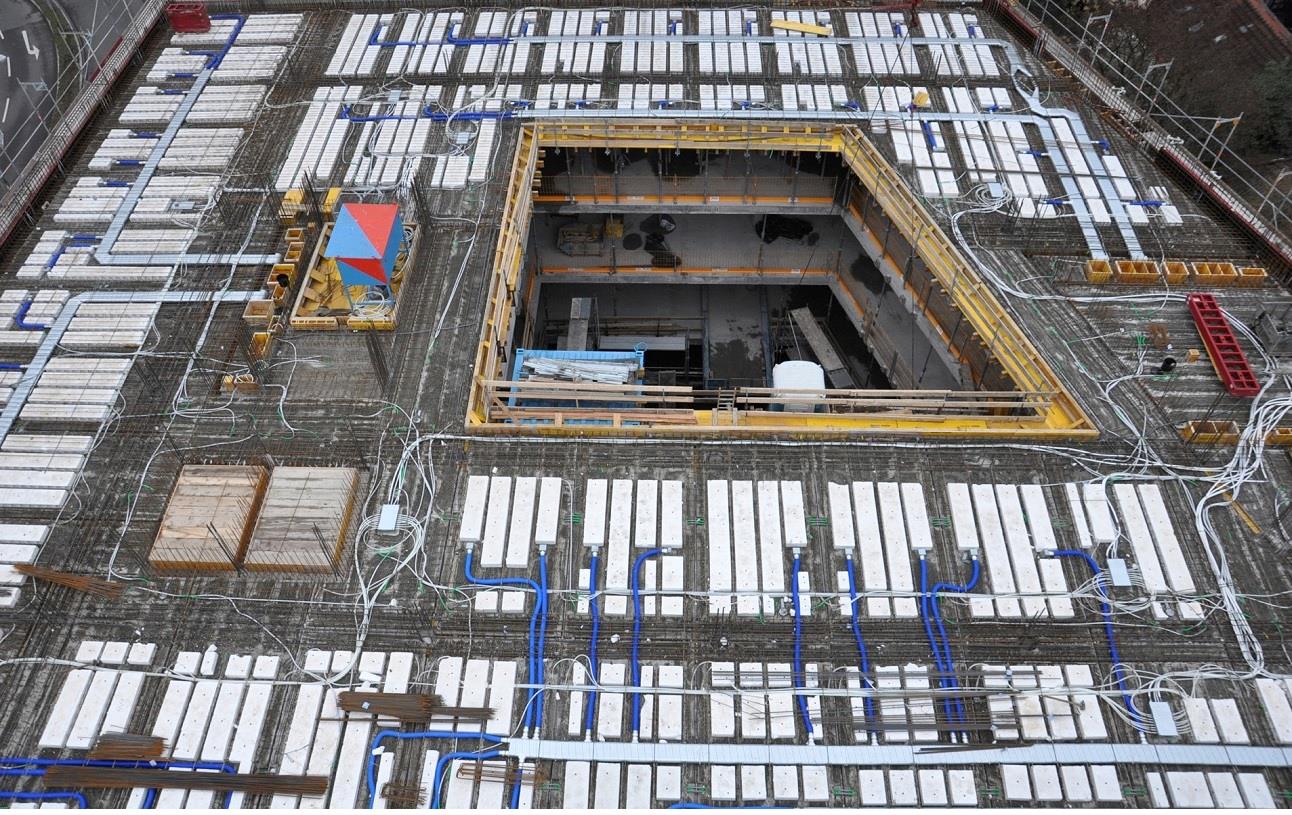

16 TIM Technical Information Manager

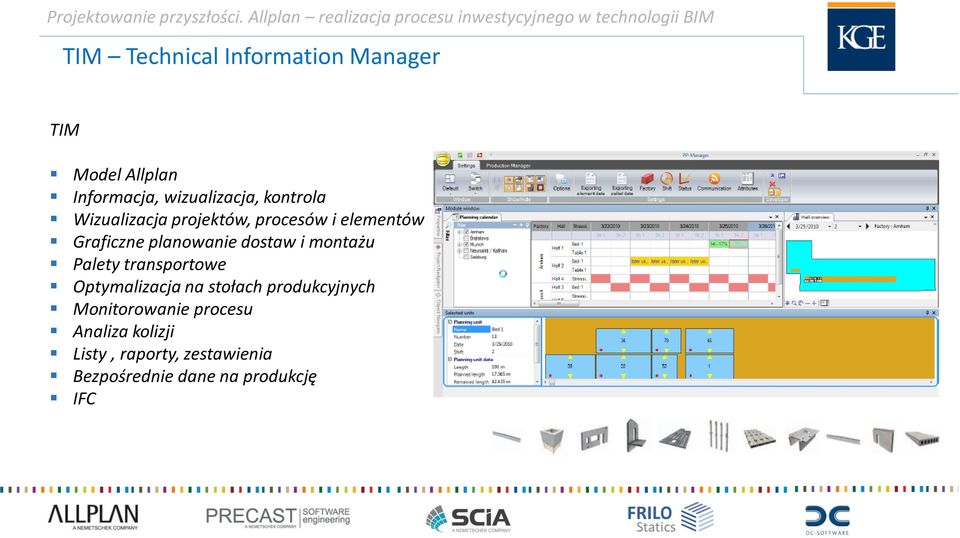

17 TIM Technical Information Manager TIM Model Allplan Informacja, wizualizacja, kontrola Wizualizacja projektów, procesów i elementów Graficzne planowanie dostaw i montażu Palety transportowe Optymalizacja na stołach produkcyjnych Monitorowanie procesu Analiza kolizji Listy, raporty, zestawienia Bezpośrednie dane na produkcję IFC

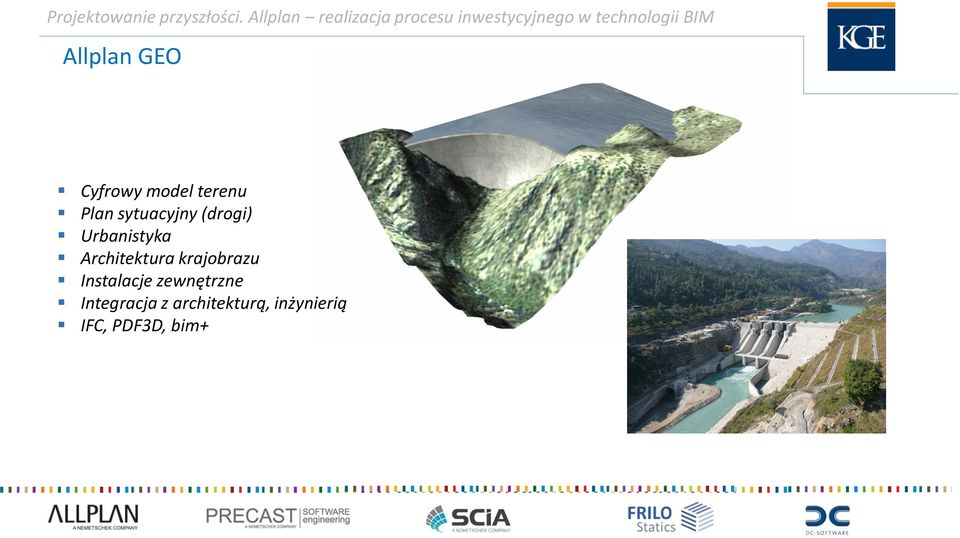

18 Allplan GEO Cyfrowy model terenu Plan sytuacyjny (drogi) Urbanistyka Architektura krajobrazu Instalacje zewnętrzne Integracja z architekturą, inżynierią IFC, PDF3D, bim+

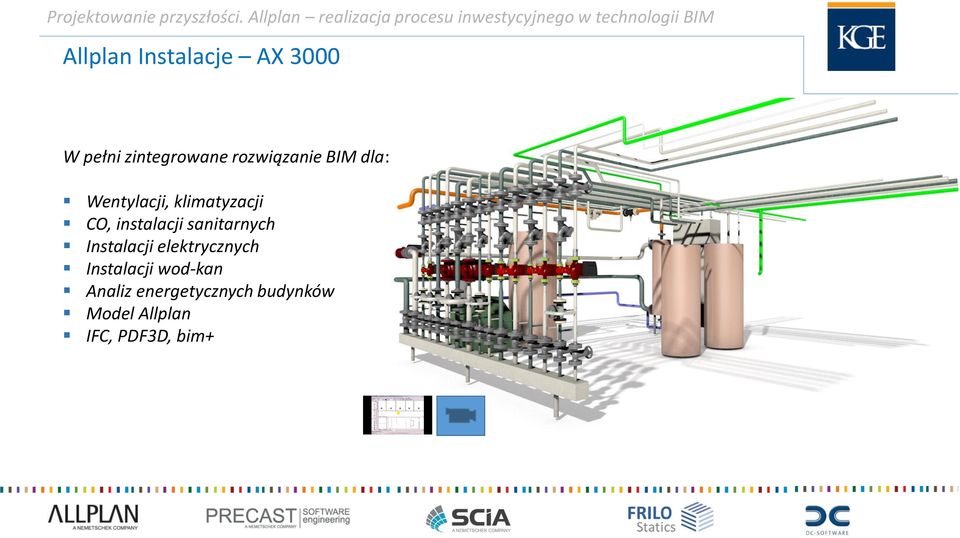

19 Allplan Instalacje AX 3000 W pełni zintegrowane rozwiązanie BIM dla: Wentylacji, klimatyzacji CO, instalacji sanitarnych Instalacji elektrycznych Instalacji wod-kan Analiz energetycznych budynków Model Allplan IFC, PDF3D, bim+

20 Allplan BCM Zarządzanie kosztami budowy Intuicyjna definicja szablonów list i raportów Listy i raporty z graficznym przedstawieniem elementów. (przedmiary) Dokładna analiza kosztów Szacowanie kosztów Przedmiary bezpośrednio z programu Interfejs do giętarek Interfejsy do programów lokalnych

21 Allplan Allfa

22 Allplan Allfa Zarządzanie obiektem - FM Możliwość wykorzystania danych wprowadzonych już na etapie koncepcji budynku Elastyczne dostosowanie systemu do własnych potrzeb Łatwe tworzenie raportów za pomocą generatora raportów i przeglądarki graficznej GFX Natychmiastowy dostęp do danych przy pomocy systemy Allplan Alfa WEB Bezproblemowa wymiana danych z systemami CAD (Allplan, AutoCAD) 50 letnie doświadczenie w rozwoju i dostosowaniu oprogramowania IFC, bim+

23 Allplan Workgroup Manager Manager grupy roboczej Zarządzanie projektami Administracja warstwami Definicja standardów biura Definicja praw dostępu

24 bim +

25 Twoja platforma Open BIM KORZYŚCI Structure MEP ARCHITECTURE STATICAL ANALYSIS IFC, Allplan bim+ Export CENTRAL BIM SERVER DOSTĘP DO MODELU Z DOWOLNEGO MIEJSCA JEDEN SKOORDYNOWANY MODEL KONTROLA REWIZJI ZARZĄDZANIE ZAGADNIENIAMI PRZESTRZEŃ PROJEKTU Uwzględniająca zarządzanie użytkownikami i dokumentami

26 Realizacja procesu BIM praktyczne zastosowanie

27 Realizacja procesu BIM praktyczne zastosowanie Wdrożenie BIM - przeszkody Źródło: Autodesk Raport BIM polska perspektywa

28 Realizacja procesu BIM praktyczne zastosowanie Wdrożenie BIM - przeszkody Modelowanie 3D Wymiana danych (modeli) - IFC Nie mogę zaimportować modelu Nie wszystkie elementy zostały właściwie rozpoznane Zmieniony został obszar rozkładu zbrojenia Nie zostały przeniesione wszystkie elementy modelu

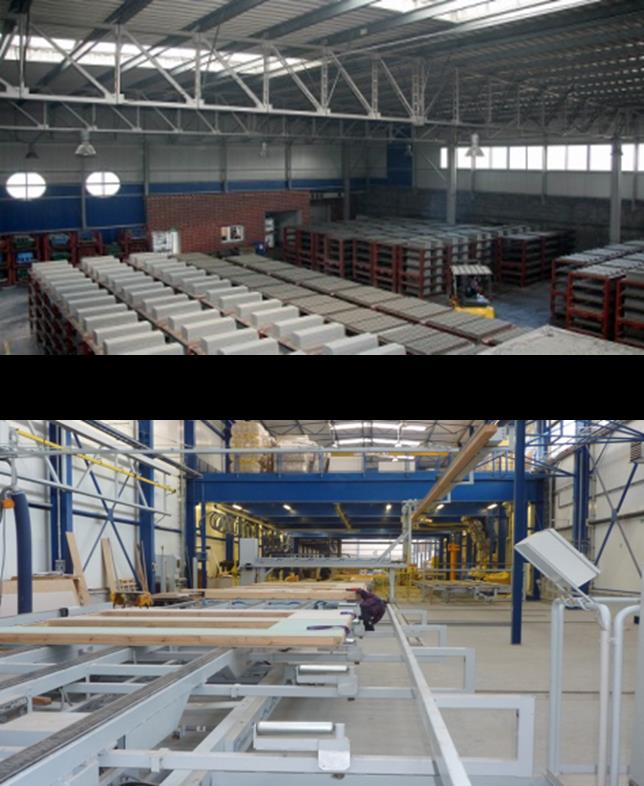

29 Realizacja procesu BIM praktyczne zastosowanie na przykładzie spółki Budizol Sp. z o.o. S.A.

30 Realizacja procesu BIM praktyczne zastosowanie na przykładzie spółki Budizol Sp. z o.o. S.A.

31 Realizacja procesu BIM praktyczne zastosowanie na przykładzie spółki Budizol Sp. z o.o. S.A. Pierwszy model

32 Realizacja procesu BIM praktyczne zastosowanie na przykładzie spółki Budizol Sp. z o.o. S.A. Pierwszy rysunek produkcyjny

33 Allplan awards

34 KGE Sp. z o.o. Sp.k. autoryzowany dystrybutor Nemetschek Group DZIĘKUJEMY ZA UWAGĘ
