1 Możliwości wykorzystania potencjału bardzo niskich spadów - turbiny VLH Maciej Drzewiecki Dziś i jutro energetyki wodnej w Polsce i w Unii Europejskiej, Renexpo Warszawa,

com Październik 2011 Targi Hydro 2011 Praga MJ2 TECHNOLOGIES ZA Millau

2 Nowa turbina do zastosowania przy niskich spadach (Very Low Head), o małym wpływie na środowisko. Październik 2011 Targi Hydro 2011 Praga MJ2 TECHNOLOGIES ZA Millau Larzac La Cavalerie (France) Tel: vlh-turbine@vlh-turbine.com

3 Wsparcie i finansowanie Francuska Agencja Ochrony Środowiska i Energii - ADEME Francuskie Ministerstwo Rozwoju i Edukacji Zasoby Naturalne Kanada

4 Nikt do tej pory nie oferował turbin tak efektywnych przy spadach poniżej 2 m W krajach rozwiniętych najbardziej zyskowne lokalizacje są już wykorzystywane lub zajęte W Polsce ogromny i niewykorzystany potencjał znajduje się w spadach poniżej 2 m

5 Turbina Kaplana układ pionowy z pojedynczą regulacją Pozioma turbina rurowa typu bulb Turbina VLH

7 CFD (computational fluid dynamics) analiza i optymalizacja przepływów Testy na modelu w Laboratorium Maszyn Hydraulicznych na Uniwersytecie Laval w Québec. Projektowanie mechanizmów w 3D CAD, optymalizacja wszystkich części Testy na żywych rybach smolty i węgorze

8 Pierwsze testy z żywymi węgorzami Potwierdzone fish friendliness Podejmowanie ryb Platforma podejmująca Miejsce podawania Węgorze od 0,7 m do 1,2 m Podawanie węgorzy Podejmowanie węgorzy do badań

9 Najnowsze badanie migracji zstępującej węgorza Podejmowanie na platformie Platforma na brzegu Rura podająca ryby Rozmiary węgorzy 0,6 do 1 m Podawanie ryb Podejmowanie ryb dolna woda

10 Wyniki najnowszych testów migracji zstępującej Podawanie w 3 punktach Współczynnik przeżyć na próbce ponad 200 osobników: Wnętrze 100% Pośrodku 1&2 100% Krawędź 100% Miejsca podania ryb Pośrodku 1&2 Średni współczynnik przeżyć równy 100%. 4 osobniki doznały lekkich obrażeń zewnętrznych. Wnętrze Badanie przeprowadzone z udziałem ekspertów z Polski. Krawędź

12 Unoszenie zespołu dla celów konserwacyjnych lub w celu zabezpieczenia przed zbyt wysoką wodą i innymi niebezpieczeństwami Turbina w pozycji roboczej Turbina w pozycji uniesionej

13 Główne cechy zespołu VLH: Zintegrowany zestaw urządzeń Optymalizacja kosztów Całkowite zanurzenie krajobraz, hałas Proste i ciche rozwiązanie Bezpośrednio napędzany generator z magnesami stałymi dopasowany do dużych wahań spadu Przyjazny środowisku Dostosowanie do spadów 1,4 3,4 m Nadaje się do pracy wyspowej Standaryzacja produktów

14 Dostępne turbiny: 5 średnic (3150, 3550, 4000, 4500, 5000, mm) Rozpiętość spadów brutto: Od 1,4 do 3,4 m (do 4,2m z opcjonalnym wzmocnieniem tylko w modelach DN 3150, 3550 i 4000) Zakres przepływów wody: Od 10 do 30 m 3 /s Rozpiętość mocy wyjściowej: Od 100 do 500 kw mocy elektrycznej

15 Cechy potwierdzone po 50 miesiącach pracy na pierwszym obiekcie z VLH: Praktycznie nieodczuwalny poziom hałasu i wibracji Pełna moc turbozespołu potwierdzona Precyzyjna regulacja od poziomu górnej wody oraz parametrów elektrycznych Zmienna prędkość obrotowa pozwala pracować przy 40% nominalnego spadu i 30% przepływu Płynne przechodzenie z mocą nominalną do 30 kw Osiągnięto cel wyprodukowania 2000 MWh

16 50 miesięcy działania w warunkach przemysłowych ze znakomitymi efektami: Potwierdzenie wyników badań nominalnej i średniej efektywności w skali modelowej i rzeczywistej Water Regulacja Level od poziomu regulation górnej wody Przepływ Nominal nominalny Flow % 100% 90% 80% 70% 60% 50% 40% 30% 20% Spad Gross brutto Head m m 2,50 2,50 2,50 2,50 2,50 2,50 2,50 2,50 2,50 Spad Net netto head m m 2,38 2,40 2,42 2,44 2,46 2,47 2,48 2,49 2,50 Przepływ Turbined przez Flow turbinę m3/s m3/s 21,8 19,7 17,5 15,3 13,1 10,9 8,7 6,6 4,4 Moc Turbine turbiny Output kw kw Moc Output elektryczna on the na zaciskach Grid kw kw Speed Regulacja regulation prędkości with obrotowej head reduction przy redukcji spadu Przepływ Gross nominalny Head % % 100% 90% 80% 70% 60% 50% 40% 30% Spad Gross brutto Head m 2,50 2,25 2,00 1,75 1,50 1,25 1,00 0,75 Spad Net netto Head m m 2,38 2,13 1,88 1,63 1,38 1,13 0,88 0,63 Przepływ Turbined przez Flow turbinę m3/s m3/s 21,8 20,7 19,4 18,1 16,6 15,0 13,3 11,2 Moc Output elektryczna on the na zaciskach Grid kw kw

17 Procedura montażu VLH w miejscu docelowym Całkowity czas trwania 3 dni

Pierwsza lokalizacja demonstracyjna VLH DN 4500 410 kw - 20 m3/s - 2,5 m spadu

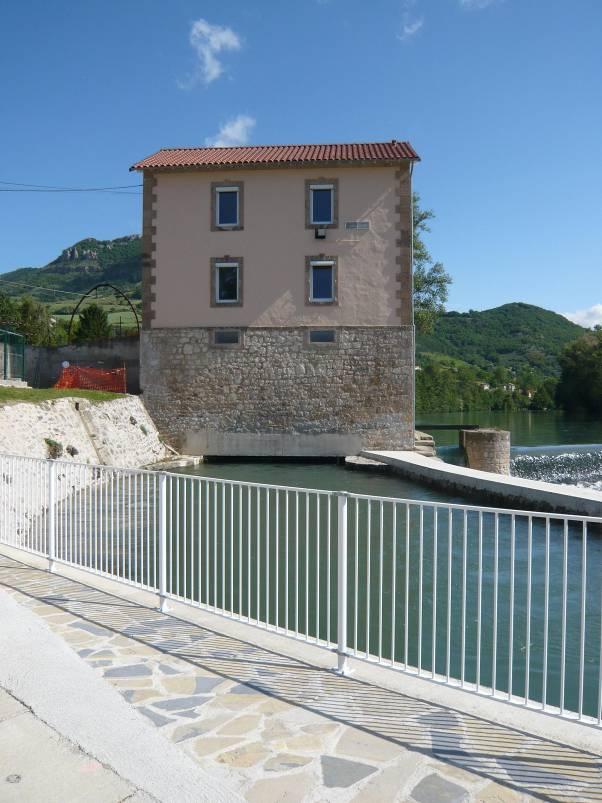

18 Pierwsza lokalizacja demonstracyjna VLH DN kw - 20 m3/s - 2,5 m spadu Millau (Francja) «Usine élévatoire du Troussy» (Przepompownia na rzece Troussy)

19 Ustawianie pozycji wyjściowej Dźwig montuje 26 tonowy element w miejscu docelowym

20 Wejście i wyjście na okablowanie VLH (prąd, hydraulika, powietrze)

21 Kraty ochronne przed dużymi elementami Krata Ø 100 mm, odstęp między kratami 300 mm 2 Zasuwy pionowe

22 Widok z górnej wody przy pustym kanale derywacyjnym VLH podczas pracy

23 Transport VLH 3550 do La Roche na rzece Mayenne

24 Miejsce na VLH EW La Roche widok od dolnej wody. Ładowanie VLH na barkę transportową.

25 Ładowanie VLH na barkę transportową. Transport VLH barką do miejsca docelowego

26 Kanał d Huningue Kanał przed montażem VLH VLH i stacja kontrolna w pozycji roboczej

27 Kanał d Huningue Kontener z osprzętem elektrycznym i dodatkowym Widok z zewnątrz od górnej wody Wewnątrz kabiny kontrolnej

28 Aulx les Cromary Pierwszy projekt z zainstalowanymi 2 VLH równolegle

29 Marcinelle (Belgia) Podwójny podnośnik

30 Marcinelle konstrukcja unosząca 2 VLH jednocześnie

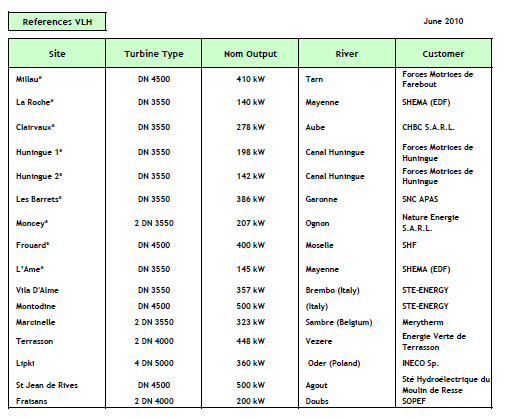

33 Instalacje
