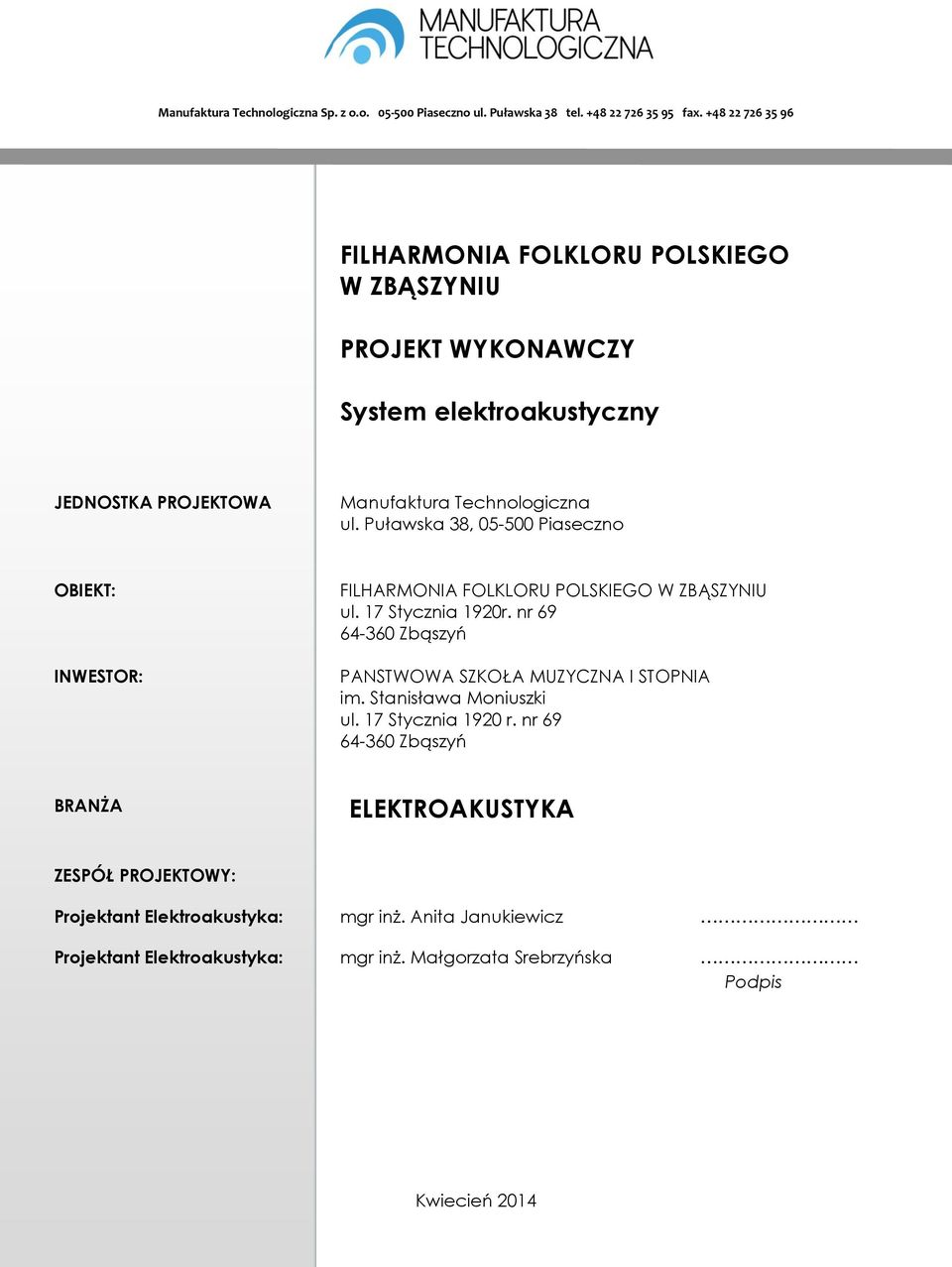

1 Manufaktura Technologiczna Sp. z o.o Piaseczno ul. Puławska 38 tel fax FILHARMONIA FOLKLORU POLSKIEGO W ZBĄSZYNIU PROJEKT WYKONAWCZY System elektroakustyczny JEDNOSTKA PROJEKTOWA Manufaktura Technologiczna ul. Puławska 38, Piaseczno OBIEKT: INWESTOR: FILHARMONIA FOLKLORU POLSKIEGO W ZBĄSZYNIU ul. 17 Stycznia 1920r. nr Zbąszyń PANSTWOWA SZKOŁA MUZYCZNA I STOPNIA im. Stanisława Moniuszki ul. 17 Stycznia 1920 r. nr Zbąszyń BRANŻA ELEKTROAKUSTYKA ZESPÓŁ PROJEKTOWY: Projektant Elektroakustyka: Projektant Elektroakustyka: mgr inż. Anita Janukiewicz mgr inż. Małgorzata Srebrzyńska Podpis Kwiecień 2014

2 SPIS TREŚCI: 1. PODSTAWA OPRACOWANIA WYKAZ NORM I AKTÓW PRAWNYCH PRZEDMIOT OPRACOWANIA ZAŁOŻENIA PROJEKTOWE: OPIS PROJEKTU Elementy systemu System nagłośnienia frontalnego System nagłośnienia monitorowego sceny System konsolety fonicznej Wyposażenie stanowiska akustyka System rejestracji na potrzeby archiwalne Zestaw mikrofonów bezprzewodowych Zestaw mikrofonów przewodowych System komunikacji bezprzewodowej System nasłuchu akcji scenicznej System podglądu wideo sceny Pozostałe wyposażenie WYTYCZNE DLA BRANŻ Wytyczne dla branży elektrycznej Wytyczne dla pozostałych branż ZESTAWIENIE OZNACZEŃ UŻYTYCH W PROJEKCIE SPIS URZĄDZEŃ SPECYFIKACJA TECHNICZNA SPIS TRAS KABLOWYCH SPIS RYSUNKÓW

3 1. PODSTAWA OPRACOWANIA Założenia projektowe opracowano na podstawie: umowy na wykonanie dokumentacji projektowej systemu elektroakustycznego Sali Koncertowej Szkoły Muzycznej w Zbąszyniu, dokumentacji architektonicznej, ustaleń z inwestorem, przewidywanego programu funkcjonalno-użytkowego obiektu Filharmonia Folkloru Polskiego w Zbąszyniu, wymagań stawianych tego typu obiektom. 3

4 2. WYKAZ NORM I AKTÓW PRAWNYCH [1] Urządzenia i systemy elektroakustyczne. Postanowienia ogólne. PN-92/T [2] Urządzenia systemów elektroakustycznych. Głośniki i zestawy głośnikowe PN-EN :2005. [3] Słownictwo telekomunikacyjne. Elektroakustyka. Nazwy i określenia. PrPN/T [4] PN-EN 60064:2001, Elektroniczne urządzenia foniczne, wizyjne i podobne. Wymagania bezpieczeństwa użytkowania, [5] PN-87/E /04, PN-76/E przepusty kablowe, linie kablowe, [6] BN-76/ , Zakładowe sieci telekomunikacyjne przewodowe. Ogólne wymagania i badania, [7] BN-76/ , Telekomunikacyjne sieci kablowe miejscowe. Ogólne wymagania, [8] BN-73/ , Uziemienie urządzeń telekomunikacji przewodowej. Ogólne wymagania i badania. [9] AES/EBU, Zbiór norm i zaleceń Audio Engineering Society i European Broadcasting Union dotyczących transmisji i wymiany cyfrowych sygnałów fonicznych. 4

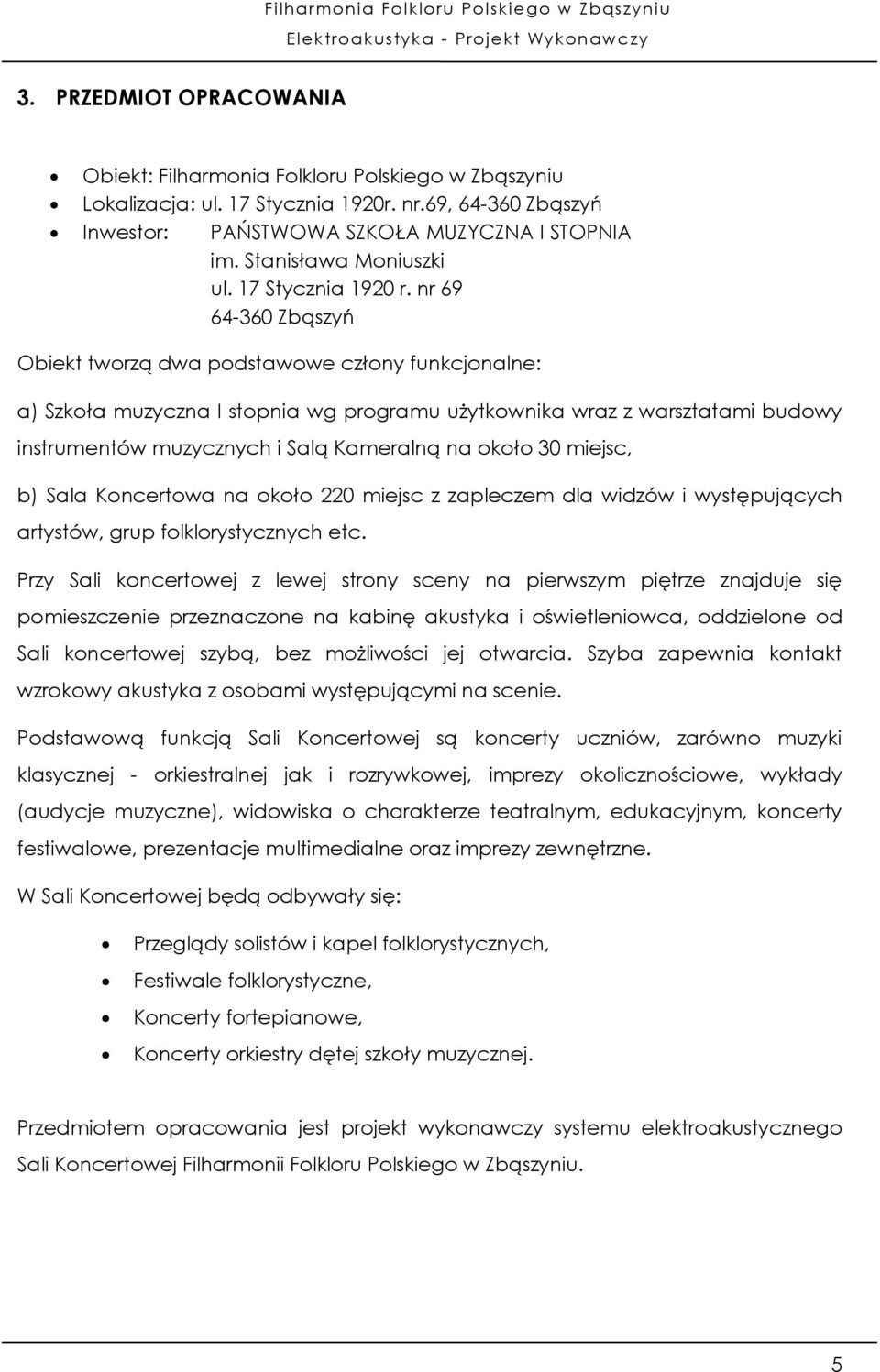

5 3. PRZEDMIOT OPRACOWANIA Obiekt: Filharmonia Folkloru Polskiego w Zbąszyniu Lokalizacja: ul. 17 Stycznia 1920r. nr.69, Zbąszyń Inwestor: PAŃSTWOWA SZKOŁA MUZYCZNA I STOPNIA im. Stanisława Moniuszki ul. 17 Stycznia 1920 r. nr Zbąszyń Obiekt tworzą dwa podstawowe człony funkcjonalne: a) Szkoła muzyczna I stopnia wg programu użytkownika wraz z warsztatami budowy instrumentów muzycznych i Salą Kameralną na około 30 miejsc, b) Sala Koncertowa na około 220 miejsc z zapleczem dla widzów i występujących artystów, grup folklorystycznych etc. Przy Sali koncertowej z lewej strony sceny na pierwszym piętrze znajduje się pomieszczenie przeznaczone na kabinę akustyka i oświetleniowca, oddzielone od Sali koncertowej szybą, bez możliwości jej otwarcia. Szyba zapewnia kontakt wzrokowy akustyka z osobami występującymi na scenie. Podstawową funkcją Sali Koncertowej są koncerty uczniów, zarówno muzyki klasycznej - orkiestralnej jak i rozrywkowej, imprezy okolicznościowe, wykłady (audycje muzyczne), widowiska o charakterze teatralnym, edukacyjnym, koncerty festiwalowe, prezentacje multimedialne oraz imprezy zewnętrzne. W Sali Koncertowej będą odbywały się: Przeglądy solistów i kapel folklorystycznych, Festiwale folklorystyczne, Koncerty fortepianowe, Koncerty orkiestry dętej szkoły muzycznej. Przedmiotem opracowania jest projekt wykonawczy systemu elektroakustycznego Sali Koncertowej Filharmonii Folkloru Polskiego w Zbąszyniu. 5

6 4. ZAŁOŻENIA PROJEKTOWE: Założenia projektowe opracowano na podstawie dokumentacji architektonicznej, wymagań Zamawiającego oraz wymagań stawianych tego typu obiektom. Założenia projektowe dla systemu Zaprojektowany system nagłośnienia frontalnego Sali Koncertowej powinien: umożliwić obsługę wszystkich wydarzeń artystycznych przewidzianych dla tej Sali w programie funkcjonalno- użytkowym obiektu Filharmonia Folkloru Polskiego w Zbąszyniu zapewniając równomierne pokrycie dźwiękiem widowni. Wymagane jest zapewnienie poziom dźwięku na poziomie 96dB SPL przy nierównomierności +/-6dB, zapewnić możliwość rejestracji archiwalnej audio wydarzeń artystycznych odbywających się na Sali Koncertowej lub w innej części obiektu, zapewnić nasłuch i podgląd akcji scenicznej ze Sceny w kabinie akustyka/oświetleniowca, W celu spełnienia wymienionych funkcji obiektu należy obiekt wyposażyć w systemy: a) system nagłośnienia frontalnego Sali Koncertowej, b) system nagłośnienia monitorowego sceny Sali Koncertowej, c) system konsolety fonicznej Sali Koncertowej, d) system rejestracji na potrzeby archiwalne, e) wyposażenie stanowiska akustyka Sali Koncertowej, f) mikrofony bezprzewodowe, g) mikrofony przewodowe, h) system nasłuchu akcji scenicznej, i) system podglądu sceny, j) system przyłączy na Sali Koncertowej, k) pozostałe wyposażenie Sali Koncertowej. Na amplifikatornię systemu elektroakustycznego przeznaczono miejsce w reżyserni akustyka i oświetleniowca. 6

7 5. OPIS PROJEKTU 5.1 Elementy systemu a) system nagłośnienia frontalnego Sali Koncertowej, b) system nagłośnienia monitorowego sceny Sali Koncertowej, c) system konsolety fonicznej Sali Koncertowej, d) system rejestracji na potrzeby archiwalne, e) wyposażenie stanowiska akustyka Sali Koncertowej, f) mikrofony bezprzewodowe, g) mikrofony przewodowe, h) system nasłuchu akcji scenicznej, i) system podglądu sceny, j) system przyłączy na Sali Koncertowej, k) pozostałe wyposażenie Sali Koncertowej. 5.2 System nagłośnienia frontalnego Dla Sali Koncertowej przewidziano stereofoniczny system nagłośnienia, w postaci 2 gron głośnikowych, których każde składa się z 2 zestawów głośnikowych średniowysokotonowych (ZG01, ZG02 i ZG03, ZG04) oraz zestawu głośnikowego niskotonowego (SUB01 i SUB02). Zestawy będą umieszczone z prawej i lewej strony sceny na wyciągarkach mocowanych do pomostu technicznego nad sceną. Przewiduje się na brzegu sceny dodatkowe cztery głośniki typu frontfill (FF01 - FF04) w celu dogłośnienia oraz zapewnienia prawidłowej lokalizacji źródła dźwięku w pierwszych rzędach widowni. System nagłośnienia frontalnego będzie zasilany ze wzmacniaczy WZM01-WZM04 zamieszczonych w amplifikatorni w STK System nagłośnienia monitorowego sceny Przewidziano 8 niezależnych torów monitorowych. Monitory będą zasilane z przyłączy sygnałowych (TP01-TP07) w obrębie sceny. Krosowanie torów sygnałowych będzie odbywało się za pomocą krosownicy głośnikowej (PZG02) zamieszczonej w amplifikatorni (kabinie akustyka/oświetleniowca). Wzmacniacze zasilające monitory sceniczne (WZM05-WZM08) zamieszczone zostaną w amplifikatorni w szafie teletechnicznej STK01. 7

8 5.4 System konsolety fonicznej Wydarzenia muzyczne mające odbywać się w Sali Koncertowej wymuszają konieczność realizacji dźwięku koncertów z miejsca w obrębie widowni. Zaprojektowano mobilne stanowisko realizatora dźwięku pozwalające na realizację wydarzeń artystycznych w zależności od potrzeb z kabiny akustyka lub ze stanowiska FOH na widowni. Zaproponowano cyfrowy system konsolety fonicznej składający się ze sterownika KFS01 przyłączanego na stanowisku realizatora dźwięku (TPFOH na widowni lub TPAK w kabinie akustyka/oświetleniowca) oraz stage racka konsolety KST01 zainstalowanego w szafie teletechnicznej w amplifikatorni (kabinie akustyka/oświetleniowca). Komunikacja pomiędzy konsoletą a jednostką centralną odbywać się będzie w domenie cyfrowej poprzez kabel F/UTP. Realizator będzie miał możliwość bezprzewodowego sterowania funkcjami sterownika konsolety fonicznej przy pomocy routera Wi-Fi (RTR01) i sterownika ipad (PC02). 5.5 Wyposażenie stanowiska akustyka Ze względu na charakter odbywających się wydarzeń w Sali Koncertowej zdecydowano się na wydzielenie miejsca dla realizatora dźwięku w osi sceny, w ostatnim rzędzie widowni w miejscu 3 foteli. Będzie to stanowisko mobilne, podłączane do przyłącza TPFOH. Wszystkie urządzenia będą umieszczone w skrzyniach transportowych (SKRZ07, SKRZ10) w celu łatwego transportowania ich pomiędzy kabiną akustyka a stanowiskiem FOH na widowni. Stanowisko wyposażono w odtwarzacze CD01 i CD02, których wyjścia audio podłączone zostaną do wejść sterownika konsolety, odsłuch realizowany będzie poprzez zestawy głośnikowe pola bliskiego (GLO01, GLO02) lub słuchawki (SL01, SL02). Stanowisko wyposażone będzie laptop (PC01) do sterowania system nagłośnieniowym, lub odtwarzania dźwięku oraz tablet (PC02) do zdalnej obsługi sterownika konsolety. 5.6 System rejestracji na potrzeby archiwalne W celu umożliwienia rejestracji odbywających się wydarzeń artystycznych, przeglądów, recitali oraz koncertów, przewidziano zastosowanie 4 kanałowego rejestratora, dającego możliwość rejestracji zarówno z wewnętrznych wbudowanych mikrofonów jak i podłączonych dowolnych mikrofonów zewnętrznych. Rejestrator będzie miał możliwość pracy zarówno na bateriach jak po podłączeniu zewnętrznego źródła zasilania. 8

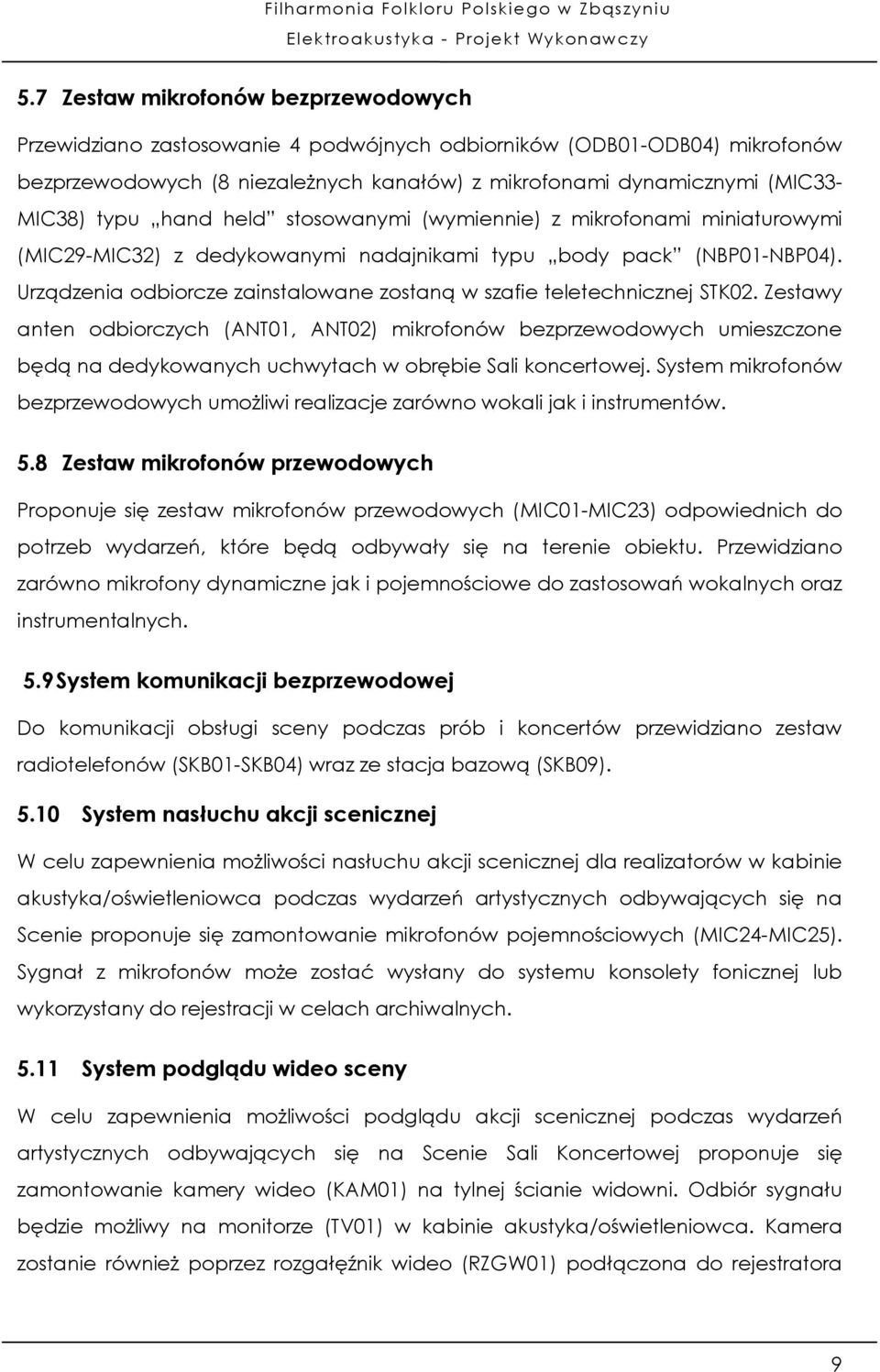

9 5.7 Zestaw mikrofonów bezprzewodowych Przewidziano zastosowanie 4 podwójnych odbiorników (ODB01-ODB04) mikrofonów bezprzewodowych (8 niezależnych kanałów) z mikrofonami dynamicznymi (MIC33- MIC38) typu hand held stosowanymi (wymiennie) z mikrofonami miniaturowymi (MIC29-MIC32) z dedykowanymi nadajnikami typu body pack (NBP01-NBP04). Urządzenia odbiorcze zainstalowane zostaną w szafie teletechnicznej STK02. Zestawy anten odbiorczych (ANT01, ANT02) mikrofonów bezprzewodowych umieszczone będą na dedykowanych uchwytach w obrębie Sali koncertowej. System mikrofonów bezprzewodowych umożliwi realizacje zarówno wokali jak i instrumentów. 5.8 Zestaw mikrofonów przewodowych Proponuje się zestaw mikrofonów przewodowych (MIC01-MIC23) odpowiednich do potrzeb wydarzeń, które będą odbywały się na terenie obiektu. Przewidziano zarówno mikrofony dynamiczne jak i pojemnościowe do zastosowań wokalnych oraz instrumentalnych. 5.9 System komunikacji bezprzewodowej Do komunikacji obsługi sceny podczas prób i koncertów przewidziano zestaw radiotelefonów (SKB01-SKB04) wraz ze stacja bazową (SKB09) System nasłuchu akcji scenicznej W celu zapewnienia możliwości nasłuchu akcji scenicznej dla realizatorów w kabinie akustyka/oświetleniowca podczas wydarzeń artystycznych odbywających się na Scenie proponuje się zamontowanie mikrofonów pojemnościowych (MIC24-MIC25). Sygnał z mikrofonów może zostać wysłany do systemu konsolety fonicznej lub wykorzystany do rejestracji w celach archiwalnych System podglądu wideo sceny W celu zapewnienia możliwości podglądu akcji scenicznej podczas wydarzeń artystycznych odbywających się na Scenie Sali Koncertowej proponuje się zamontowanie kamery wideo (KAM01) na tylnej ścianie widowni. Odbiór sygnału będzie możliwy na monitorze (TV01) w kabinie akustyka/oświetleniowca. Kamera zostanie również poprzez rozgałęźnik wideo (RZGW01) podłączona do rejestratora 9

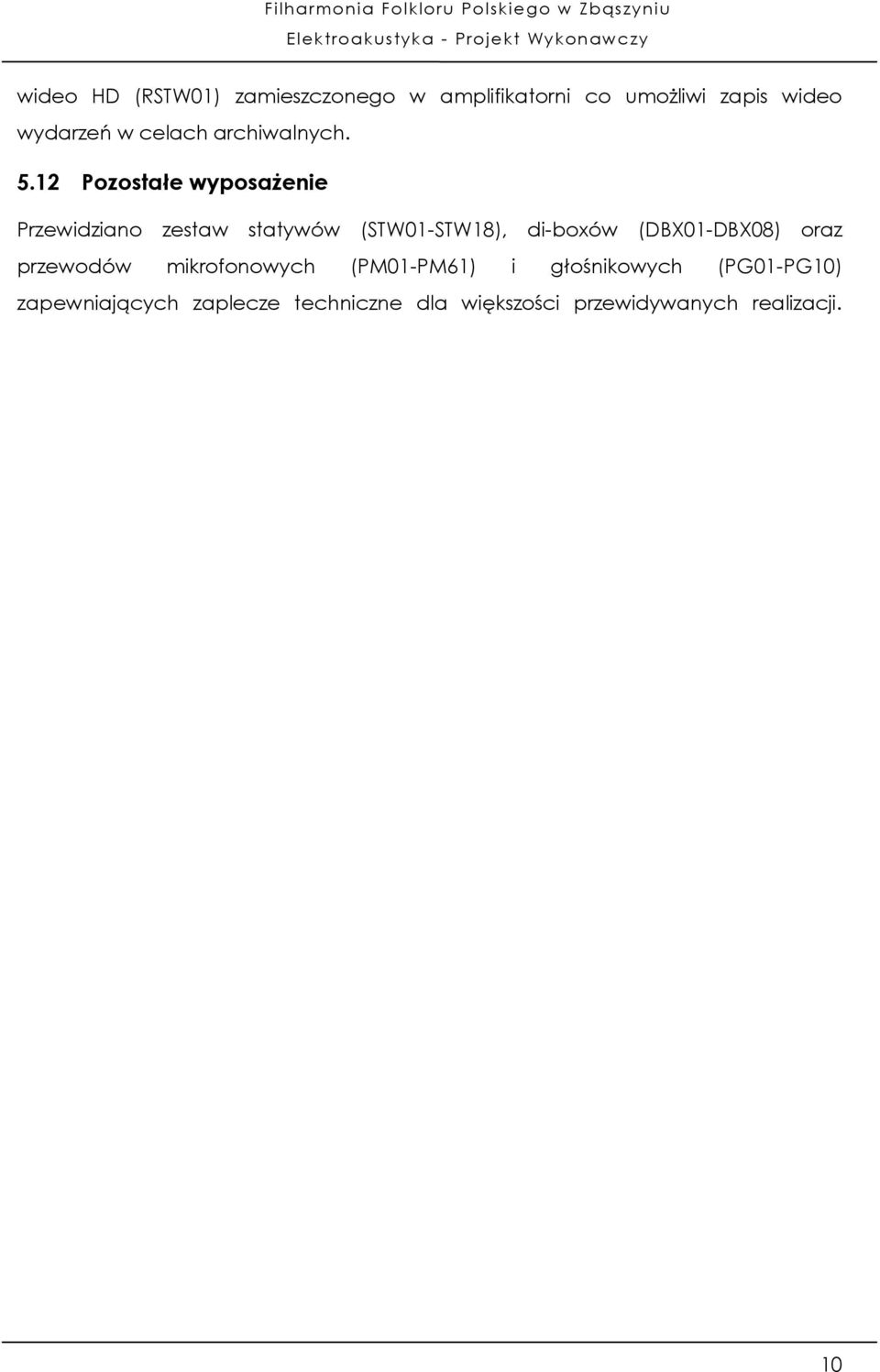

10 wideo HD (RSTW01) zamieszczonego w amplifikatorni co umożliwi zapis wideo wydarzeń w celach archiwalnych Pozostałe wyposażenie Przewidziano zestaw statywów (STW01-STW18), di-boxów (DBX01-DBX08) oraz przewodów mikrofonowych (PM01-PM61) i głośnikowych (PG01-PG10) zapewniających zaplecze techniczne dla większości przewidywanych realizacji. 10

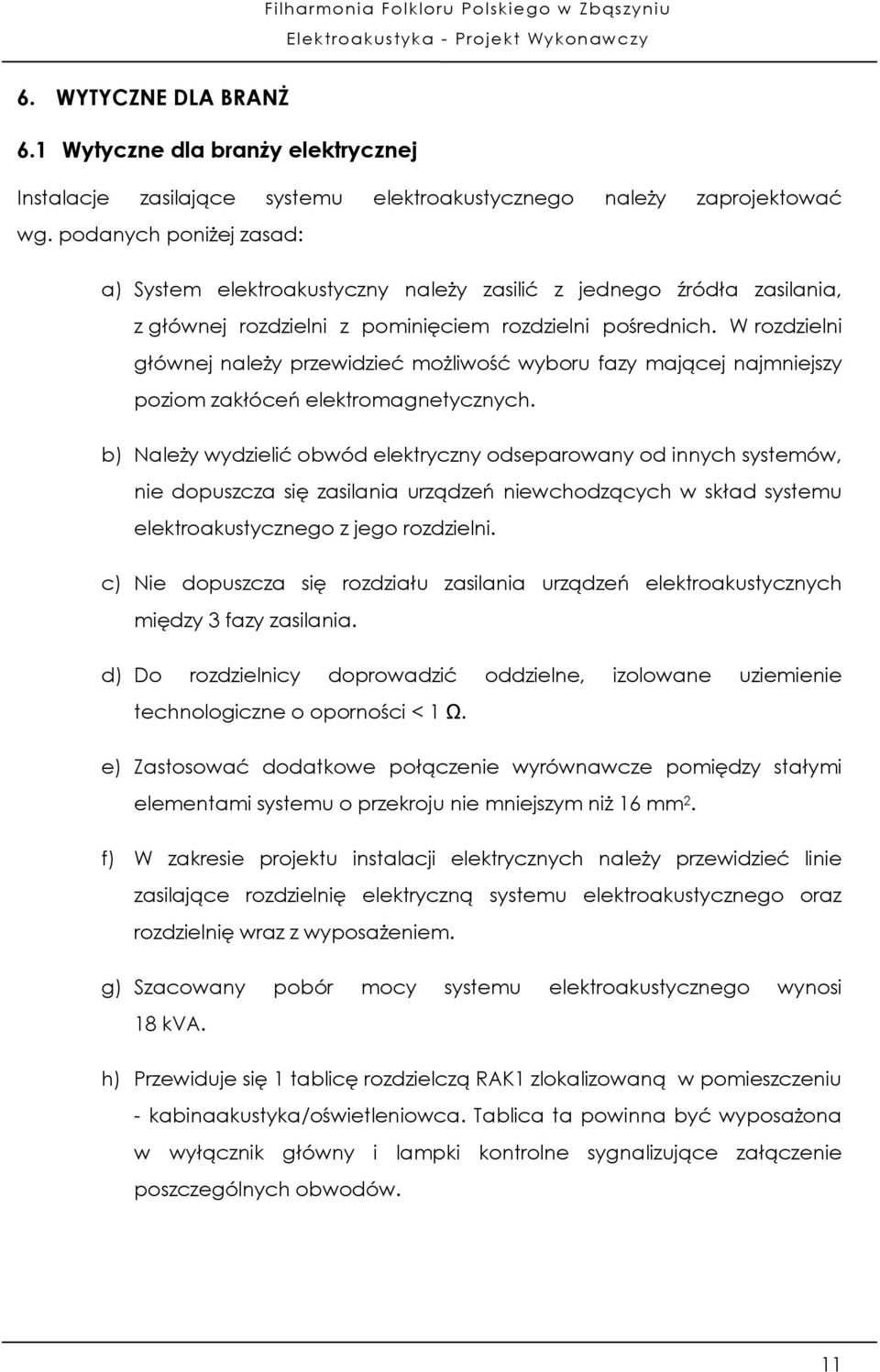

11 6. WYTYCZNE DLA BRANŻ 6.1 Wytyczne dla branży elektrycznej Instalacje zasilające systemu elektroakustycznego należy zaprojektować wg. podanych poniżej zasad: a) System elektroakustyczny należy zasilić z jednego źródła zasilania, z głównej rozdzielni z pominięciem rozdzielni pośrednich. W rozdzielni głównej należy przewidzieć możliwość wyboru fazy mającej najmniejszy poziom zakłóceń elektromagnetycznych. b) Należy wydzielić obwód elektryczny odseparowany od innych systemów, nie dopuszcza się zasilania urządzeń niewchodzących w skład systemu elektroakustycznego z jego rozdzielni. c) Nie dopuszcza się rozdziału zasilania urządzeń elektroakustycznych między 3 fazy zasilania. d) Do rozdzielnicy doprowadzić oddzielne, izolowane uziemienie technologiczne o oporności < 1 Ω. e) Zastosować dodatkowe połączenie wyrównawcze pomiędzy stałymi elementami systemu o przekroju nie mniejszym niż 16 mm 2. f) W zakresie projektu instalacji elektrycznych należy przewidzieć linie zasilające rozdzielnię elektryczną systemu elektroakustycznego oraz rozdzielnię wraz z wyposażeniem. g) Szacowany pobór mocy systemu elektroakustycznego wynosi 18 kva. h) Przewiduje się 1 tablicę rozdzielczą RAK1 zlokalizowaną w pomieszczeniu - kabinaakustyka/oświetleniowca. Tablica ta powinna być wyposażona w wyłącznik główny i lampki kontrolne sygnalizujące załączenie poszczególnych obwodów. 11

12 W oddzielnym opracowaniu, dotyczącym instalacji elektrycznych należy wykonać projekt rozdzielni oraz linii zasilającej pomiędzy rozdzielnią główną budynku a rozdzielnią RAK1 w kabinie akustyka/oświetleniowca. 6.2 Wytyczne dla pozostałych branż W oddzielnym opracowaniu branży konstrukcyjnej lub architektury należy przewidzieć i zaprojektować sposób i miejsce mocowania wyciągarek gron głównych (WCG01, WCG02) nad krawędzią sceny w odległości około 1,5 m od ścian bocznych Sali. Miejsce mocowania wyciągarek powinno umożliwiać doprowadzenie przewodów sygnałowych zasilających urządzenia głośnikowe (ZG01-ZG04, SUB01-SUB02) bez kolizji z pozostałymi branżami, w tym elektrycznej. Waga pojedynczej wyciągarki wraz z akcesoriami i urządzeniami głośnikowymi wynosi około 100kg. 12

13 7. ZESTAWIENIE OZNACZEŃ UŻYTYCH W PROJEKCIE Lp. Symbol Rodzaj urządzenia 1 AKANTxx Uchwyt do anteny 2 AKFFxx Akcesoria do montażu FF01-FF04 3 AKGRxx Akcesoria do zawieszenia gron głośnikowych 4 AKKAMxx Uchwyt do kamery 5 AKMONxx Uchwyt do monitora 6 ANTxx Antena odbiorcza 7 CDxx Odtwarzacz CD 8 DBXxx Di-box 9 FFxx Zestaw głośników szerokopasmowych 10 GLOxx Monitor odsłuchowy 11 INTFxx Interfejs sterujący 12 KAMxx Kamera podglądu akcji scenicznej z obiektywem 13 KETxx Kabel ethernet UTP cat5 4m 14 KEXxx Expaner konsolety fonicznej 15 KFSxx Sterownik konsolety fonicznej 16 KSTxx Stage rack konsolety fonicznej 17 MICxx Mikrofon 18 MONxx Zestaw głośnikowy szerokopasmowy 19 MOPxx Mikser odsłuchu personalnego 20 NBPx Nadajnik "bodypack" 21 ODBxx Odbiornik podwójny 22 PCxx Komputer/Tablet 23 PGxx Przewód głośnikowy 24 PMxx Przewód mikrofonowy/instrumentalny 25 PTH01 przyłącznica linii mkrofonowych 26 PTH02 przyłącznica linii konsolety 27 PZGxx przyłącznica głośnikowa 28 RSTWxx Rejestrator wideo HD 29 RSTxx Rejestrator audio 30 RTRxx Punkt dostępowy Wi-Fi 31 RZGWxx Rozgałęźnik wideo 32 SKBxx System komunikacji bezprzewodowej 33 SKRZxx Skrzynia na urządzenia systemu elektroakustycznego 34 SLxx Słuchawki 35 SPLxx Splitter antenowy 36 STKxx Szafa teletechniczna z wyposażeniem 37 STWxx Statyw głośnikowy/mikrofonowy 38 SUBxx Zestaw głośników niskotonowych 13

14 39 SWTCHxx Switch do zarządzania/switch PoE 40 TP AK tabliczka przyłączeniowa ścienna 41 TP FOH tabliczka przyłączeniowa ścienna 42 TPxx tabliczka przyłączeniowa podłogowa/ścienna 43 TVxx Monitor podglądu wideo 44 WCGxx Wyciągarki do gron głośnikowych z akcesoriami 45 WZMxx Wzmacniacz głośnikowy 46 ZGxx Zestaw głośników szerokopasmowych 14

15 8. SPIS URZĄDZEŃ Lp. Symbol Rodzaj urządzenia 1. System nagłośnienia frontalnego widowni 1.1 ZG01-ZG04 Zestaw głośników szerokopasmowych 1.2 SUB01, SUB02 Zestaw głośników niskotonowych 1.3 AKGR01, AKGR02 Akcesoria do zawieszenia gron głośnikowych 1.4 FF01-FF04 Zestaw głośników szerokopasmowych 1.5 AKFF01 - AKFF04 Akcesoria do montażu FF01-FF WZM01-WZM03 Wzmacniacz głośnikowy 1.7 WZM04 Wzmacniacz głośnikowy 1.8 INTF01 Interfejs sterujący 1.9 SWTCH01 Switch do sterowania Wyciągarki: 1.10 WCG01, WCG02 Wyciągarki do gron głośnikowych z akcesoriami 2. Monitory sceniczne 2.1 MON01-MON08 Zestaw głośnikowy szerokopasmowy 2.2 WZM05-WZM08 Wzmacniacz głośnikowy Odsłuch personalny 2.3 MOP01, MOP02 Mikser odsłuchu personalnego 2.4 SL03-SL04 Słuchawki 2.5 STW15-STW16 Statyw średni 2.6 SWTCH02 Switch PoE 3. System konsolety fonicznej 3.1 KFS01 Sterownik konsolety fonicznej 3.2 KST01 Stage rack konsolety fonicznej 3.3 KEX01, KEX02 Expaner konsolety fonicznej 3.4 RTR01 Punkt dostępowy Wi-Fi 3.5 RTR02 Punkt dostępowy Wi-Fi w Sali Koncertowej 4. System rejestracji archiwalnej 4.1 RST01 Rejestrator audio 4.2 STW19, STW20 Statyw mikrofonowy 4.3 MIC27, MIC28 Mikrofon pojemnościowy 5. Wyposażenie stanowiska realizatora FOH 5.1 CD02 Odtwarzacz CD 5.2 CD01 Odtwarzacz CD 5.3 PC02 Tablet 5.4 GLO01, GLO02 Monitory odsłuchowe 5.5 SL01, SL02 Słuchawki 5.6 PC01 Laptop 6. Mikrofony bezprzewodowe 6.1 MIC29-MIC32 Mikrofon nagłowny pojemnościowy 6.2 NBP01-NBP04 Nadajnik "bodypack" 6.3 MIC33-MIC38 Mikrofon bezprzewodowy 6.4 ODB01-ODB04 Odbiornik podwójny 15

16 6.5 SPL 01 Splitter antenowy 6.6 ANT01-ANT02 Antena odbiorcza 6.7 AKANT01, AKANT02 Uchwyt do anteny 7. Mikrofony przewodowe 7.1 MIC01-MIC04 Mikrofon dynamiczny 7.2 MIC05-MIC08 Mikrofon dynamiczny instrumentalny 7.3 MIC09 Mikrofon instrumentalny dwuprzetwornikowy 7.4 MIC10-MIC13 Mikrofon perkusyjny 7.5 MIC14-MIC19 Mikrofon pojemnościowy instrumentalny Clip-on 7.6 MIC20-MIC21 Mikrofon pojemnościowy małomembranowy 7.7 MIC22-MIC23 Mikrofon pojemnościowy wielkomembranowy 8. System komunikacji bezprzewodowej 8.1 SKB01-SKB04 Radiotelefon 8.2 SKB05-SKB08 Ładowarka radiotelefonu 8.3 SKB09 Stacja bazowa komunikacji bezprzewodowej 9. System nasłuchu akcji scenicznej 9.1 MIC24-MIC25 Mikrofon nasłuchu akcji scenicznej 10. System podglądu wideo sceny 10.1 KAM01 Kamera podglądu akcji scenicznej z obiektywem 10.2 AKKAM01 Uchwyt do kamery 10.3 TV01 Monitor podglądu wideo 10.4 AKMON01 Uchwyt do monitora 10.5 RSTW01 Rejestrator wideo HD 10.6 RZGW01 Rozgałęźnik wideo 11. Pozostałe wyposażenie 11.1 SKRZ01, SKRZ02 Skrzynia na głośniki szerokopasmowe FF01-FF SKRZ03-SKRZ06 Skrzynia na zestawy głośnikowe szerokopasmowe MON01-MON SKRZ07 Skrzynia na sterownik konsolety fonicznej 11.4 SKRZ08 Skrzynia na ekspander konsolety fonicznej 11.5 SKRZ09 Walizka na mikrofony bezprzewodowe 11.6 SKRZ10 Skrzynia na odtwarzacze CD 11.7 SKRZ11 Skrzynia transportowa na okablowanie 11.8 SKRZ12 Skrzynia z wyposażeniem na statywy 11.9 SKRZ13 Skrzynia z wyposażeniem na mikrofony STW01-STW02 Statyw wysoki STW03-STW10 Statyw średni STW11-STW12 Statyw niski STW13-STW14 Statyw niski STW17, STW18 Statyw głośnikowy DBX01-DBX02 Di-box aktywny DBX03-DBX06 Di-box pasywny DBX07-DBX08 Di-box stereo PM1- PM24 Przewód mikrofonowy XLRF-XLRM 10 m PM25 - PM40 Przewód mikrofonowy XLRF-XLRM 5 m PM41 - PM46 Przewód mikrofonowy XLRF-XLRM 3 m PM47 - PM56 Przewód instrumentalny jack-jack mono 5m PM58 - PM61 Przewód instrumentalny TRS 1/4"-TRS 1/4" 3m 16

17 11.23 PG1 - PG4 Przewód głośnikowy NL4-NL4, 5 m PG5 - PG10 Przewód głośnikowy NL4-NL4 10 m KET1 - KET10 Kable ethernet UTP cat5 4m STK01, STK02 Szafa teletechniczna z wyposażeniem 17

18 9. SPECYFIKACJA TECHNICZNA Lp. Symbol Rodzaj urządzenia 1. System nagłośnienia frontalnego widowni 1.1 ZG01-ZG04 Zestaw głośników szerokopasmowych - konstrukcja dwudrożna, pasywna, - max SPL (1 m, pole swobodne) nie mniejszy niż 130 db, - moc nie mniejsza niż 200 W RMS / 1200 W peak 10 ms, - pasmo przenoszenia nie gorsze niż (-10 db) 60 Hz - 18 khz, - kąt promieniowania 75 x 50 (+/-5 ), - regulacja kątów pomiędzy zestawami co najmniej w zakresie od 25 do 60, - waga nie większa niż 15 kg. 1.2 SUB01, SUB02 Zestaw głośników niskotonowych - maksymalny SPL jaki może wytworzyć zestaw głośnikowy (1 m, pole swobodne) nie mniejszy niż 131dB, - charakterystyka kardioidalna - pasmo przenoszenia (-5 db) nie gorsze niż 40 Hz 140Hz, - wymiary zestawów niskotonowych SUB1, SUB2 powinny być zgodne z wymiarami zestawów szerokopasmowych ZG01 ZG04 tak, aby po połączeniu uzyskać jedną szerokość całego grona, - waga nie większa niż 42kg. 1.3 AKGR01, AKGR02 Akcesoria do zawieszenia gron głośnikowych - akcesoria montażowe dedykowane do urządzeń głośnikowych ZG01-ZG04, SUB01-SUB FF01-FF04 Zestaw głośników szerokopasmowych - konstrukcja dwudrożna, pasywna, - co najmniej 1x6,5" głośnik średnio-niskotonowy i 1x1 głośnik wysokotonowy, z możliwością obrotu 90, - maksymalny SPL (1 m, pole swobodne) nie mniejszy niż 120 db, - moc nie mniejsza niż 150 W RMS / 800 W peak 10 ms, - pasmo przenoszenia nie gorsze niż 85 Hz - 20 khz (-10 db), - kąt promieniowania 100 x 55 (+/-5 ). 1.5 AKFF01-AKFF04 Akcesoria do montażu FF01-FF WZM01-WZM03 Wzmacniacz głośnikowy - akcesoria montażowe dedykowane do urządzeń głośnikowych FF01-FF04. - dwukanałowy wzmacniacz mocy z wbudowanym procesorem DSP, - fabryczne presety dedykowane do oferowanych urządzeń głośnikowych, - 4-pasmowy filtr parametryczny, - wbudowany generator szumu różowego i sygnału sinusoidalnego, - możliwość włączenia regulowanej linii opóźniającej, - wyświetlacz LCD umożliwiający wyświetlanie informacji o nastawie parametrów oraz o stanie pracy urządzenia, - symetryczne wejścia i wyjścia analogowe, wejścia i wyjścia cyfrowe w standardzie AES/EBU, - wyjście sterujące, umożliwiające sterowanie pojedynczym wzmacniaczem oraz całym systemem z poziomu komputera PC, - wbudowany układ kontroli sprzężenia zwrotnego dla skompensowania wpływu długości przewodów połączeniowych, - wentylator o automatycznie regulowanej prędkości pracy, - możliwość tworzenia i wywoływania presetów dla poszczególnych konfiguracji ustawień, - moc wyjściowa (przy obciążeniu 4Ω, THD+N<0,1%)nie mniejsza niż 2 x 1200W, - pasmo przenoszenia (-1dB) nie mniejsze niż 28 Hz 40 khz, 18

19 1.7 WZM04 Wzmacniacz głośnikowy 1.8 INTF01 Interfejs sterujący 1.9 SWTCH02 Switch do zarządzania - zniekształcenia THD+N (w paśmie 20 Hz 20 khz) nie większe niż 0,1%, - stosunek sygnału do szumu S/N (nieważony, RMS) nie mniejszy niż 110dBr, - przetwarzanie cyfrowe: częstotliwość próbkowania 96 khz, - przetwarzanie A/C 27 Bit, przetwarzanie C/A 24 Bit, - możliwość montażu w szafie rack dwukanałowy wzmacniacz mocy z wbudowanym procesorem DSP, - fabryczne presety dedykowane do oferowanych urządzeń głośnikowych, - 4-pasmowy filtr parametryczny, - wbudowany generator szumu różowego i sygnału sinusoidalnego, - możliwość włączenia regulowanej linii opóźniającej, - wyświetlacz LCD umożliwiający wyświetlanie informacji o nastawie parametrów oraz o stanie pracy urządzenia, - symetryczne wejścia i wyjścia analogowe, wejścia i wyjścia cyfrowe w standardzie AES/EBU, - wyjście sterujące, umożliwiające sterowanie pojedynczym wzmacniaczem oraz całym systemem z poziomu komputera PC, - wentylator o automatycznie regulowanej prędkości pracy, - możliwość tworzenia i wywoływania presetów dla poszczególnych konfiguracji ustawień, - moc wyjściowa (przy obciążeniu 4Ω, THD+N<0,1%)nie mniejsza niż 2 x 600W, - pasmo przenoszenia (-3dB) nie mniejsze niż 28 Hz 24 khz, - zniekształcenia THD+N (w paśmie 20 Hz 20 khz) nie większe 0,1%, - stosunek sygnału do szumu S/N (nieważony, RMS) nie mniejszy niż 110dBr, - przetwarzanie cyfrowe: częstotliwość próbkowania 96 khz, - przetwarzanie A/C 27 Bit, przetwarzanie C/A 24 Bit, - możliwość montażu w szafie rack interfejs sterowania wzmacniaczami mocy przy pomocy zewnętrznego komputera. - switch zarządzalny, - nie mniej niż 24 porty RJ45 10/100/1000Mb/s, PoE, - przepustowość nie mniejsza niż 48Gbps, - funkcje zabezpieczające ruch sieciowy, - listy ACL. Wyciągarki: 1.10 WCG01, WCG02 Wyciągarki do gron głośnikowych 2. Monitory sceniczne - ręczny podnośnik łańcuchowy, - nośność nie mniejsza niż 500kg, - system hamulcowy chroniony przed penetracją kurzu i obcych cząstek, oraz przed korozją, - wałki prowadzące zapewniające płynną pracę łańcucha nośnego, - urządzenie powinno mieć certyfikat testu, zawierający numer seryjny urządzenia, oraz deklarację zgodności z EC. 2.1 MON01-MON08 Zestaw głośnikowy szerokopasmowy - konstrukcja dwudrożna, pasywna, - współosiowa konstrukcja głośnika, - maksymalny SPL (1 m, pole swobodne) nie mniejszy niż 130 db, - moc nie mniejsza niż 250 W RMS / 1200 W peak 10 ms/8 Ω, - pasmo przenoszenia nie gorsze niż 65 Hz - 18 khz (-10 db), - kąt promieniowania nie mniejszy niż 80 x 80 (+/-5 ). 19

20 2.2 WZM05-WZM08 Wzmacniacz głośnikowy - dwukanałowy wzmacniacz mocy z wbudowanym procesorem DSP, - fabryczne presety dedykowane do oferowanych urządzeń głośnikowych, - 4-pasmowy filtr parametryczny, - wbudowany generator szumu różowego i sygnału sinusoidalnego, - możliwość włączenia regulowanej linii opóźniającej, - wyświetlacz LCD umożliwiający wyświetlanie informacji o nastawie parametrów oraz o stanie pracy urządzenia, - symetryczne wejścia i wyjścia analogowe, wejścia i wyjścia cyfrowe w standardzie AES/EBU, - wyjście sterujące, umożliwiające sterowanie pojedynczym wzmacniaczem oraz całym systemem z poziomu komputera PC, - wentylator o automatycznie regulowanej prędkości pracy, - możliwość tworzenia i wywoływania presetów dla poszczególnych konfiguracji ustawień, - moc wyjściowa (przy obciążeniu 4Ω, THD+N<0,1%)nie mniejsza niż 2 x 600W, - pasmo przenoszenia (-3dB) nie mniejsze niż 28 Hz 24 khz, - zniekształcenia THD+N (w paśmie 20 Hz 20 khz) nie większe 0,1%, - stosunek sygnału do szumu S/N (nieważony, RMS) nie mniejszy niż 110dBr, - przetwarzanie cyfrowe: częstotliwość próbkowania 96 khz, - przetwarzanie A/C 27 Bit, przetwarzanie C/A 24 Bit, - możliwość montażu w szafie rack 19. Odsłuch personalny 2.3 MOP01, MOP02 Mikser odsłuchu personalnego 2.4 SL03, SL04 Słuchawki 2.5 STW15-STW16 Statyw średni 2.6 PTH02 Switch PoE - możliwość miksowania nie mniej niż 40 kanałów audio, - nie mniej niż 16 klawiszy programowalnych, - nie mniej niż 2 stereofoniczne wyjścia słuchawkowe, - ekran wyświetlający: nazwę źródła, parametry ustawień, - wbudowany mikrofon z niezależną kontrolą poziomu sygnału, - nie mniej niż jeden port USB służący do archiwizacji ustawień, - możliwość pracy w topologii gwiazdy, bądź szeregowej, - współpraca ze standardowymi przełącznikami z zasilaniem typu PoE. - przetworniki: dynamiczne, zamknięte, - pasmo przenoszenia nie gorsze niż: Hz, - przewód nie krótszy niż 3 m. - wysięgnik nie krótszy niż 70 cm, - regulowana wysokość od 100 do 230 cm, - składane nóżki, - waga nie większa niż 3,5 kg, - kolor czarny. - nie mniej niż 8 portów RJ-45 10/100 Mbps PoE, - przepustowość nie mniejsza niż 3.2 Gbps. 3. System konsolety fonicznej 3.1 KFS01 Sterownik konsolety fonicznej Pulpit sterowniczy, zawierający procesory DSP oraz przyłącza lokalne. Właściwości: - możliwość miksowania nie mniej niż 48 sygnałów wejściowych, miksowania na 30 wewnętrznych szynach oraz wyprowadzenie na nie mniej niż 20 wyjść (Aux, Group, Matrix, Main, FX), - możliwość elastycznej konfiguracji funkcji szyn wyjściowych (Aux/Fx/Matrix), 20

21 - możliwość wyboru trybu pracy szyny głównej: LR, LCR, LR+M, LR+Msum, OFF, - biblioteka efektów, zawierająca efekty pogłosowe, opóźnieniowe, symulację głośnika obrotowego, efekty typu pitch shift, de-esser, - możliwość rozszerzenia funkcjonalności miksera o współpracę z serwerami Waves SoundGrid, przy pomocy dedykowanej karty rozszerzającej, - możliwość zdalnej kontroli powierzchni sterującej poprzez urządzenia typu ipad, - możliwość zapisania nie mniej niż 500 scen w pamięci wewnętrznej urządzenia, - możliwość odtwarzania bezpośrednio z nośników USB plików audio zapisanych w formatach WAV, FLAC 44.1/48kHz, - możliwość zapisywania ustawień stołu, z opcją wyłączenia dowolnych kanałów i parametrów automatyki, - możliwość konfigurowania kont użytkowników, wraz z edycją uprawnień dostępu, - możliwość zapisania ustawień parametrów poszczególnych elementów do biblioteki, Pulpit konsolety powinien zawierać: - nie mniej niż 20 zmotoryzowanych tłumików, nie krótszych niż 100mm, - ekran dotykowy, o przekątnej nie mniejszej niż 8 cali i rozdzielczości co najmniej 800x600, - zestaw dedykowanych pokręteł obrotowych do obsługi przedwzmacniacza mikrofonowego, procesorów barwy, dynamiki, - nie mniej niż 8 stereofonicznych procesorów efektowych, - nie mniej niż 12 grup DCA, - wbudowany generator sygnałów, działający na szynie głównej, AUX, GROUP - gniazda USB służące do przywoływania i archiwizowania ustawień, aktualizacji oprogramowania oraz odtwarzania/nagrywania plików audio, - nie mniej niż 10 przycisków funkcyjnych, konfigurowalnych przez użytkownika, Minimalne wyposażenie kanałów wejściowych: - przyciski SEL, MIX, PAFL, MUTE, - wskaźnik wysterowania kanału złożony z diod LED, - ekran pozwalający na przypisanie nazwy, z możliwością wyboru nie mniej niż 7 kolorów podświetlenia danego kanału, - cyfrowy trim, - możliwość obrócenia polaryzacji sygnału, - filtr dolnozaporowy, - bramka szumów, - 4-pasmowy korektor parametryczny, - opóźnienie, - procesory dynamiki, Minimalne wyposażenie kanałów wyjściowych: - 4-pasmowy korektor parametryczny z możliwością przełączenia trybu pracy skrajnych pasm na tryb półkowy, - tercjowy korektor graficzny, - regulacja opóźnienia, Dane techniczne: - wewnętrzne przetwarzanie cyfrowe z rozdzielczą nie gorszą niż 24 bit i częstotliwością próbkowania 48kHz, - zakres dynamiki nie mniejszy niż 112dB, - latencja między lokalnym wejściem i wyjściem analogowym XLR nie większe niż 1,49ms, - latencja między lokalnym wejściem analogowym a lokalnym wyjściem cyfrowym nie większa niż 0,68ms, 21

22 3.2 KST01 Stage rack konsolety fonicznej 3.3 KEX01, KEX02 Expaner konsolety fonicznej 3.4 RTR01 Punkt dostępowy Wi-Fi - moduł wejść i wyjść konsolety fonicznej KFS01 z przedwzmacniaczami mikrofonowymi, - 24 wejścia mikrofonowe, 12 wyjść liniowych, port wejść i wyjść dla mikserów personalnych MOP01, MOP02, - możliwość rozbudowy o kolejny moduł wejść i wyjść przy pomocy kabla CAT5, Parametry wejścia analogowego (XLR): - zakres regulacji czułości wejściowej co najmniej od +5dB do +60dB, skokowo co 1dB, - maksymalny poziom sygnału wejściowego nie niższy niż +32dBu, Parametry wyjścia analogowego (XLR): - maksymalny poziom wyjściowy nie mniejszy niż +22dBu, - szum własny nie większy niż - 91dBu. - moduł wejść i wyjść konsolety fonicznej KF1 z przedwzmacniaczami mikrofonowymi, - 8 wejść mikrofonowych, 4 wyjścia liniowe, Parametry wejścia analogowego (XLR): - zakres regulacji czułości wejściowej co najmniej od +5dB do +60dB, skok co 1dB, - maksymalny poziom sygnału wejściowego nie mniejszy niż +32dBu, Parametry wyjścia analogowego (XLR): - maksymalny poziom wyjściowy nie mniejszy niż +22dBu, - szum własny nie większy niż - 91dBu. - bezprzewodowy punkt dostępowy, - nie mniej niż 4 porty LAN RJ45 10/100/1000Mb/s, - szyfrowanie transmisji bezprzewodowej: WEP, WPA /WPA2, WPA-PSK/WPA2-PSK, - filtrowanie adresów MAC, - konfiguracja poprzez przeglądarkę internetową (HTTP), - antena dookólna. 3.5 RTR02 Punkt dostępowy Wi-Fi w Sali Koncertowej - bezprzewodowy punkt dostępowy, - nie mniej niż 4 porty LAN RJ45 10/100/1000Mb/s, - szyfrowanie transmisji bezprzewodowej: WEP, WPA /WPA2, WPA-PSK/WPA2-PSK, - filtrowanie adresów MAC, - konfiguracja poprzez przeglądarkę internetową (HTTP), - antena dookólna. 4. System rejestracji archiwalnej 4.1 RST01 Rejestrator audio - przenośny 4-ścieżkowy rejestrator dźwięku, - zapis na karcie SD / SDHC, - format: WAV, BWF, MP3, - rozdzielczość nie gorsza niż 24-bity, - częstotliwość próbkowania 96 khz, - wbudowane mikrofony pojemnościowe o charakterystyce kardioidalnej, - możliwość regulacji ustawienia mikrofonów względem siebie (AB, XY), - symetryczne wejście mikrofonowe/liniowe, - wyjście słuchawkowe, - złącze USB. 22

23 4.2 STW19, STW20 Statyw mikrofonowy - wysięgnik nie krótszy niż 70 cm, - regulowana wysokość od 100 do 230 cm, - składane nóżki, - waga nie większa niż 3,5 kg, - kolor czarny. 4.3 MIC27, MIC28 Mikrofon pojemnościowy - kardioidalna charakterystyka kierunkowości, - pasmo przenoszenia nie gorsze niż 20 Hz 20kHz, - filtr dolnozaporowy 80 Hz, 12 db / oktawę, - czułość nie mniejsza niż -36dB (15,8mV) 1V na 1 Pa, - maksymalny poziom sygnału wejściowego nie mniejszy niż 145 db SPL, 1 khz przy 1% T.H.D, - zakres dynamiki nie mniejszy niż 120 db, 1 khz przy Max SPL, - stosunek S/N nie mniejszy niż 70 db (1 khz przy 1 Pa). 5. Wyposażenie stanowiska realizatora FOH 5.1 CD02 Odtwarzacz CD 5.2 CD01 Odtwarzacz CD - obsługa płyt CD oraz CD-RW, kart SD, - możliwość odczytania formatów WAV, MP3, - odczyt danych CD text, - nie mniej niż jedno wyjście słuchawkowe z kontrolerem poziomu głośności, - analogowe wyjścia symetryczne i niesymetryczne, - nie mniej niż dwa cyfrowe wyjścia SPDIF, - nie mniej niż 1 port USB, - dołączony bezprzewodowy pilot zdalnego sterowania, - obudowa do montażu w skrzyni odtwarzacz CD/MP3, - analogowe wyjścia symetryczne i niesymetryczne, - nie mniej niż jedno wyjście słuchawkowe z regulacją poziomu głośności, - funkcja auto cue, auto ready, - wyświetlanie czasu odtwarzania (miniony czas ścieżki / pozostały czas ścieżki / pozostały czas odtwarzania), - wyjście cyfrowe w formacie SPDIF (elektryczne i optyczne), - program odtwarzania: All, single, A/B, - funkcja fade in/out, - możliwość montażu w skrzyni PC02 Tablet do obsługi sterownika konsolety fonicznej 5.4 GLO01, GLO02 Monitory odsłuchowe - oprogramowanie kompatybilne ze sterownikiem konsolety fonicznej KFS01, - wyświetlacz Multi-Touch o przekątnej nie mniejszej niż 9 cali, - wbudowany moduł Wi-Fi. - aktywny monitor bliskiego pola, - konstrukcja dwudrożna, - pasmo przenoszenia nie gorsze niż 60 Hz 20 khz (+/-2dB), - maksymalny poziom ciśnienia akustycznego (w odległości 1 m, w polu swobodnym, wartość średnia sygnału sinusoidalnego 100 Hz 3 khz) nie mniej niż 100 db SPL, - regulator głośności na panelu przednim. 23

24 5.5 SL01-SL02 Słuchawki 5.6 PC01 Laptop - zamknięte, - pasmo przenoszenia nie gorsze niż 15 Hz 28kHz, - czułość nie mniejsza niż 99 db, - odłączany przewód. 6. Mikrofony bezprzewodowe - procesor klasy Intel Core i5-4200u lub równoważny, - pamięć RAM nie mniejsza niż 4GB DDR3, - dysk twardy nie mniejszy niż 500GB, - nie mniej niż jedno złącze VGA (wyjście na monitor), - nie mniej niż jedno złącze USB 2.0, - nie mniej niż dwa złącza USB 3.0, - nie mniej niż jedno złącze RJ-45 (LAN), - ekran nie mniejszy niż MIC29-MIC32 Mikrofon nagłowny pojemnościowy 6.2 NBP01-NBP04 Nadajnik bodypack 6.3 MIC33-MIC38 Mikrofon bezprzewodowy 6.4 ODB01-ODB04 Odbiornik podwójny - mikrofon pojemnościowy kompatybilny z NBP01-NBP04, - przetwornik pojemnościowy, - kardioidalna charakterystyka kierunkowości, - pasmo przenoszenia nie gorsze niż 40 Hz 15 khz, - czułość nie mniejsza niż -55 db (1,7mV) 1V/1Pa, - S/N nie mniejszy niż 59 db, 1kHz/1Pa. - nadajnik miniaturowy typu body pack, - współpracujący z odbiornikiem mikrofonu bezprzewodowego ODB1-ODB8, - wyświetlacz LCD, - wybór częstotliwości pracy, - wymienna antena nadawcza, - regulacja czułości wejścia, - zakres dynamiki 110 db (A ważone), - czas pracy na baterii nie mniejszy niż 8 godzin, - wskaźnik poziomu zużycia baterii, - metalowa obudowa, - klips do paska. - charakterystyka kierunkowości kardioidalna, - przetwornik dynamiczny, - pasmo przenoszenia nie gorsze niż 90 Hz-18 khz, - czułość w polu swobodnym nie mniejsza niż 1,7 mv, - funkcja redukcji głosek wybuchowych, - wybór mocy wyjściowej 35 mw lub 10 mw, - zasilanie bateriami. - podwójny odbiornik mikrofonów bezprzewodowych w obudowie 1U, - automatycznie przełączana true diversity, - możliwość sterowania z komputera (port Ethernet), - funkcja skanowania widma RF, - stosunek S/N nie mniejszy niż 115 db przy 40 khz odchyleniu (IEC-ważone), - pasmo przenoszenia nie gorsze niż 70 Hz 15 khz, - możliwość montażu w racku

25 6.5 SPL 01 Splitter antenowy 6.6 ANT01,ANT02 Antena odbiorcza 6.7 AKANT01, AKANT02 Uchwyt do anteny 7. Mikrofony przewodowe 7.1 MIC01-MIC04 Mikrofon dynamiczny - pasmo od 440 MHz do 900 MHz (+/- 5MHz), - wzmocnienie 0 db typowo, - impedancja 50 Ω, - możliwość podłączenia nie mniej niż 4 podwójnych odbiorników systemu bezprzewodowego, - możliwość montażu w racku szerokopasmowa antena odbiorcza współpracująca z systemami mikrofonów bezprzewodowych w paśmie UHF MHz. - uchwyt dedykowany do anteny ANT01-ANT02. - pasmo przenoszenia nie gorsze niż 50Hz - 15kHz, - charakterystyka kierunkowości kardioidalna, - czułość nie mniejsza niż (przy 1 khz) 54.5 dbv/pa (1.85 mv), - wbudowany pop filtr, - metalowa obudowa. 7.2 MIC05-MIC08 Mikrofon dynamiczny instrumentalny - charakterystyka kierunkowa: kardioidalna, - pasmo przenoszenia nie gorsze niż 40Hz - 15kHz, - czułość ni e mniejsza niż (przy 1 khz) dbv/pa (1.6 mv), - metalowa obudowa. 7.3 MIC09 Mikrofon instrumentalny dwuprzetwornikowy 7.4 MIC10-MIC13 Mikrofon perkusyjny - przetworniki pojemnościowy i dynamiczny, - uchwyt mikrofonowy zapewniający ochronę przed wstrząsami, - charakterystyka kierunkowa kardioidalna (pojemnościowy), hiperkardioidalna (dynamiczny), - pasmo przenoszenia nie gorsze niż 40Hz -15kHz, - maksymalny poziom dźwięku na wejściu nie mniejszy niż 148dB SPL, 1kHz przy 1% T.H.D (przetwornik pojemnościowy), - zakres dynamiki nie mniejszy niż 120dB (przetwornik pojemnościowy). - przetwornik dynamiczny, - charakterystyka kierunkowa kardioidalna, - pasmo przenoszenia nie mniejsze niż 40Hz 18kHz, - czułość w polu swobodnym, bez obciążenia (1 khz) 1,8 mv/pa, - dołączany klips do montażu na obręczy bębna. 7.5 MIC14-MIC19 Mikrofon pojemnościowy instrumentalny Clip-on - charakterystyka kardioidalna, - przetwornik pojemnościowy stale spolaryzowany, - pasmo przenoszenia nie gorsze niż 40Hz 20kHz, - maksymalny poziom sygnału wejściowego nie mniejszy niż 149 db SPL,1k Hz, 1%T.H.D., - stosunek sygnał szum nie mniejszy niż 65 db, - zakres dynamiki nie mniejszy niż 120 db, - filtr dolnozaporowy 80 Hz, 12 db/oktawę. 25

26 7.6 MIC20-MIC21 Mikrofon pojemnościowy małomembranowy - kardioidalna charakterystyka kierunkowości, - pasmo przenoszenia nie gorsze 20 Hz 20kHz, - filtr dolnozaporowy 80 Hz, 12 db / oktawę, - czułość nie mniejsza niż -36dB (15,8mV) 1V na 1 Pa, - maksymalny poziom sygnału wejściowego nie mniejszy niż 145 db SPL, 1 khz przy 1% T.H.D., - zakres dynamiki nie mniejszy niż 120 db, 1 khz przy Max SPL, - stosunek S/N nie mniejszy niż 70 db (1 khz przy 1 Pa). 7.7 MIC22-MIC23 Mikrofon pojemnościowy wielko membranowy - konstrukcja gradientowa, - pasmo przenoszenia nie gorsze niż 20Hz 20kHz, - wybór tłumika -6/-12/-18 db, - poziom szumów własnych nie większy niż 20 db, - zakres dynamiki nie mniejszy niż 134 db. 8. System komunikacji bezprzewodowej 8.1 SKB01-SKB04 Radiotelefon 8.2 SKB05-SKB08 Ładowarka radiotelefonu - opcje wysokiego/niskiego poziomu mocy, - praca w pasmach UHF/VHF, - czas pracy akumulatora nie mniej niż 17 godzin, - nie mniej niż 4 kanały, - tryb skanowania kanałów, - sygnalizacja CTCSS, - kompresja głosu. - ładowarka kompatybilna z urządzeniami SKB01-SKB SKB09 Stacja bazowa radiotelefonów - nie mniej niż 8 kanałów, - praca w pasmach UHF/VHF, - nie mniej niż dwa programowalne przyciski, - wyświetlacz. 9. System nasłuchu akcji scenicznej 9.1 MIC24-MIC26 Mikrofon nasłuchu akcji scenicznej - przetwornik pojemnościowy, - pasmo przenoszenia nie gorsze niż 40Hz 20kHz (+/-3dB), - filtr dolnozaporowy 80 Hz (12dB/oktawę), - czułość -38 db (12,5 mv) 1V/1Pa (zasilanie phantom), - maksymalny poziom ciśnienia akustycznego nie mniejszy niż 132 db SPL, - zakres dynamiki nie mniejszy niż 110 db (zasilanie phantom) 1kHz, - stosunek sygnału do szumu nie mniejszy niż 72 db (1kHz, 1Pa). 10. System podglądu wideo sceny 10.1 KAM01 Kamera podglądu wideo z obiektywem 10.2 AKKAM01 Uchwyt do kamery - rozdzielczość [TVL] nie mniejsza niż 700 linii(czarno-biały), 600 linii (kolor), - stosunek sygnał-szum nie mniejszy niż 52dB - zoom cyfrowy nie mniejszy niż 16x, - wyjście wideo kompozytowe uchwyt dedykowany do kamery KAM01. 26

27 10.3 TV01 Monitor podglądu wideo 10.4 AKMON01 Uchwyt do monitora - przekątna ekranu 19, - rozdzielczość nie mniejsza niż , - nie mniej niż jedno wejście wideo - BNC. - uchwyt do montażu TV01 do ściany RSTW01 Rejestrator wideo HD 10.6 RZGW01 Rozgałęźnik wideo 11. Pozostałe wyposażenie - co najmniej jedno wejście SDI Video Input, 1 x 12 bit SD/HD, - co najmniej jedno wejście analogowe YUV, - co najmniej dwa kanały wejścia Audio, - złącze USB 2.0, - obsługa formatów SD i HD. - nie mniej niż 1 wejście BNC, - nie mniej niż 2 wyjścia BNC, - pasmo pracy 0-40 MHz (bez korekcji), - impedancja wejść 75 Ω, - impedancja wyjść 75 Ω, - wzmocnienie regulowane w zakresie -3 db do 6 db (krok nie większy niż 0,5 db), - korekcja długości przewodu od 0 do 600 m (krok nie większy niż 40 m), - typ obudowy 19" SKRZ01, SKRZ02 Skrzynia na głośniki szerokopasmowe FF01-FF04 - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - średnica kół jezdnych nie mniejsza niż 100mm, - na dwa urządzenia typu FF01-FF SKRZ03-SKRZ06 Skrzynia na zestawy głośnikowe szerokopasmowe MON01-MON08 - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - na dwa urządzenia typu MON01-MON SKRZ07 Skrzynia na sterownik konsolety fonicznej - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - średnica kół jezdnych nie mniejsza niż 100mm SKRZ08 Skrzynia na ekspander konsolety fonicznej - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - średnica kół jezdnych nie mniejsza niż 100mm SKRZ09 Walizka na mikrofony bezprzewodowe - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach SKRZ10 Skrzynia na odtwarzacze CD - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - wysokość nie mniejsza niż 4U. 27

28 11.7 SKRZ11 Skrzynia transportowa na okablowanie mobilne - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - średnica kół jezdnych nie mniejsza niż 100mm SKRZ12 Skrzynia z wyposażeniem na statywy - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - średnica kół jezdnych nie mniejsza niż 100mm, - rury PCV o średnicy 110mm SKRZ13 Skrzynia z wyposażeniem na mikrofony STW01-STW02 Statyw wysoki STW03-STW10 Statyw średni STW11, STW12 Statyw niski STW13, STW14 Statyw niski - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - średnica kół jezdnych nie mniejsza niż 100mm, - przegrody umożliwiające przechowywanie zestawu mikrofonów. - regulowana wysokość od 160 do 340 cm, - podstawa składana, - waga nie większa niż 5 kg, - kolor czarny. - wysięgnik nie krótszy niż 70 cm, - regulowana wysokość od 100 do 230 cm, - podstawa składana, - waga nie większa niż 3,5 kg, - kolor czarny. - statyw stołowy, - podstawa żeliwna,12/20 cm, - wysięgnik teleskopowy 30/50 cm, - waga nie większa niż 3 kg, - kolor czarny. - wysięgnik teleskopowy, - wysokość od 65 do 155 cm, - regulowana średnica podstawy, - kolor czarny STW17, STW18 Statyw głośnikowy DBX01, DBX02 Di-box aktywny - bezstopniowa regulacja wysokości z blokadą, - wysokość regulowana w zakresie min:120cm do max:200cm, - zakończone nasadką gumową nóżki, - minimalne dopuszczalne obciążenie: 60kg, - kolor czarny. - pasmo przenoszenia nie gorsze niż 20Hz ~ 20kHz (+/-1dB), - nie mniej niż jedno Wejście: ¼" TRS, - funkcja łączenia sygnału: Stereo do Mono, używając gniazd IN oraz THRU, - tłumik 15dB, - polaryzacja: przełącznik zmiany fazy sygnału o 180º, - filtr: górnoprzepustowy -6dB@80Hz (dolnozaporowy). 28

29 11.16 DBX03, DBX06 Di-box pasywny DBX07-DBX08 Di-box stereo - pasmo przenoszenia nie gorsze niż 10Hz 40kHz (+/-3dB), - tłumik 15dB, - THD<0,06% dla 20kHz, - maksymalny poziom wejściowy nie mniejszy niż +22 dbu. - pasmo przenoszenia nie gorsze niż 20Hz 20kHz (+/-1dB), - tłumik 15dB, - THD<0,01% dla 20kHz, - impedancja wyjściowa 600 Ω PM1-PM24 Przewód mikrofonowy XLRF-XLRM 10 m - przewód mikrofonowy 2x0,22 mm2 zakończony złączami XLRF/XLRM PM25-PM40 Przewód mikrofonowy XLRF-XLRM 5 m - przewód mikrofonowy 2x0,22 mm2 zakończony złączami XLRF/XLRM PM41-PM46 Przewód mikrofonowy XLRF-XLRM 3 m PM47-PM57 Przewód TRS/TRS 5m PM58-PM61 Przewód TRS/TRS 3m PG1-PG4 Przewód głośnikowy 5m PG5-PG10 Przewód głośnikowy 10m KET1-KET10 Kabel krosowy - przewód mikrofonowy 2x0,22 mm2 zakończony złączami XLRF/XLRM. - przewód mikrofonowy 2x0,22 mm2 zakończony złączami TRS. - przewód mikrofonowy 2x0,22 mm2 zakończony złączami TRS. - przewód głośnikowy 2x2,5 mm2 zakończony złączami NL4. - przewód głośnikowy 2x2,5 mm2 zakończony złączami NL4. - przewód ethernetowy Cat. 6, - długość nie mniej niż 3m, - zakończony złączami typu RJ STK01, STK02 Szafa teletechniczna z wyposażeniem 12. Przyłącza sygnałowe 12.1 PZG01 Przyłącznica głośnikowa 12.2 PZG02 Przyłącznica głośnikowa 12.3 PTH02 Przyłącznica RJ45 - uniwersalna szafa teletechniczna metalowa o wymiarach 600x800 o wysokości 42U przeznaczona do stosowania wewnątrz pomieszczeń z cokołem i przepustem szczotkowym, - dwie pary belek nośnych w rozstawie 19", - wyposażona w panel dystrybucji napięć. - panel przyłączeniowy o szerokości 19, - możliwość zamontowania w szafie teletechnicznej, - wyposażony w złącza: 14xNL4. - panel przyłączeniowy o szerokości 19, - możliwość zamontowania w szafie teletechnicznej, - wyposażony w złącza: 22xNL4. - panel przyłączeniowy o szerokości 19, - możliwość zamontowania w szafie teletechnicznej, 29

30 - wyposażony w złącza: 11xRJ PTH01 Przyłącznica audio - panel przyłączeniowy o szerokości 19, - możliwość zamontowania w szafie teletechnicznej, wyposażony w złącza: - 46xXLRM, - 47xXLRF TP 01 Panel przyłączeniowy Sala Koncertowa - podłogowy, - umieszczony z przodu sceny, - posiadający trwałe oznaczenia kanałów, - wyposażony w złącza: 3xNL4, 3xRJ45, 1xpowercon TP 02 Panel przyłączeniowy Sala Koncertowa - podłogowy, - umieszczony z przodu sceny, - posiadający trwałe oznaczenia kanałów, - wyposażony w złącza: 4xXLRF, 3xNL4, 1xRJ45, 1xpowercon TP 03 Panel przyłączeniowy Sala Koncertowa - podłogowy, - umieszczony z przodu sceny, - posiadający trwałe oznaczenia kanałów, - wyposażony w złącza: 4xXLRF, 3xNL4, 1xRJ45, 1xpowercon TP 04 Panel przyłączeniowy Sala Koncertowa - podłogowy, - umieszczony z przodu sceny, - posiadający trwałe oznaczenia kanałów, - wyposażony w złącza: 3xNL4, 3xRJ45, 1xpowercon TP 05 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony z lewej strony sceny, - posiadający trwałe oznaczenia kanałów, - wyposażony w złącza: 8xXLRF, 2xNL4, 4xRJ45, 1xpowercon TP 06 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony z tyłu sceny, - posiadający trwałe oznaczenia kanałów, - wyposażony w złącza: 2xNL4, 2xRJ45, 1xpowercon TP 07 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony z prawej strony sceny, - posiadający trwałe oznaczenia kanałów, - wyposażony w złącza: 8xXLRF, 2xNL4, 4xRJ45, 1xpowercon TP 08 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony z lewej strony sceny nad kabiną akustyka, - posiadający trwałe oznaczenia kanałów, - wyposażony w złącza: 2xXLRF, 1xRJ45, 1xBNC, 1xgniazdo 230V TP 09 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony nad sceną z prawej strony, 30

31 - posiadający trwałe oznaczenia kanałów, - wyposażony w złącza: 2xXLRF TP 10 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony z pod sufitem z lewej strony sceny, - posiadający trwałe oznaczenia kanałów, - wyposażony w złącza: 3xNL TP 11 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony z pod sufitem z prawej strony sceny, - posiadający trwałe oznaczenia kanałów, - wyposażony w złącza: 3xNL TP 12 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony na tylnej ścianie widowni, - posiadający trwałe oznaczenia kanałów, - wyposażony w złącza: 3xBNC, 1xgniazdo 230V TP FOH Panel przyłączeniowy Sala Koncertowa - podłogowy, - umieszczony z tyłu widowni, - posiadający trwałe oznaczenia kanałów, - wyposażony w złącza: 5xRJ45, 2xpowercon TP AK Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony w kabinie akustyka pom.1/31, - posiadający trwałe oznaczenia kanałów, - wyposażony w złącza: 4xRJ45, 1xBNC, 2xpowercon. 31

32 10. SPIS TRAS KABLOWYCH L.p. Skąd Pomieszczenie Dokąd Pomieszczenie Opis Nazwa linii Typ złącza Rodzaj kabla 1 STK 01 Amlifikatornia/Reżyserka pom. 1/31 TP 01 przód Sceny linia głośnikowa FF LG 01 1xNL4 2x2,5mm 2 2 STK 01 Amlifikatornia/Reżyserka pom. 1/31 TP 01 przód Sceny linia głośnikowa monitor LG 02 1xNL4 2x2,5mm 2 3 STK 01 Amlifikatornia/Reżyserka pom. 1/31 TP 01 przód Sceny linia głośnikowa monitor LG 03 1xNL4 2x2,5mm 2 4 STK 02 Amlifikatornia/Reżyserka pom. 1/31 TP 01 przód Sceny linia mikserki personalne LCA 01 1xRJ45 F/UTP cat 5 6 STK 01 Amlifikatornia/Reżyserka pom. 1/31 TP 01 przód Sceny linia sterowania LST 01 1xRJ45 F/UTP cat 5 7 Amlifikatornia/Reżyserka pom. 1/31 TP 01 przód Sceny linia rezerwowa LREZ 01 1xRJ45 F/UTP cat 5 9 RAK 01 Amlifikatornia/Reżyserka pom. 1/31 TP 01 przód Sceny linia zasilania LZ 01 1xpowercon 3x1,5mm 2 10 STK 02 Amlifikatornia/Reżyserka pom. 1/31 TP 02 przód Sceny linia multikor audio LM01 4xXLRF Mikrofonowy 4x2x0,22mm 2 11 STK 01 Amlifikatornia/Reżyserka pom. 1/31 TP 02 przód Sceny linia głośnikowa FF LG 04 1xNL4 2x2,5mm 2 12 STK 01 Amlifikatornia/Reżyserka pom. 1/31 TP 02 przód Sceny 13 STK 01 Amlifikatornia/Reżyserka pom. 1/31 TP 02 przód Sceny 14 STK 02 Amlifikatornia/Reżyserka pom. 1/31 TP 02 przód Sceny linia głośnikowa monitor linia głośnikowa monitor linia mikserki personalne LG 05 1xNL4 2x2,5mm 2 LG 06 1xNL4 2x2,5mm 2 LCA 02 1xRJ45 F/UTP cat 5 16 RAK 01 Amlifikatornia/Reżyserka pom. 1/31 TP 02 przód Sceny linia zasilania LZ 02 1xpowercon 3x1,5mm 2 17 STK 02 Amlifikatornia/Reżyserka pom. 1/31 TP 03 przód Sceny linia multikor audio LM02 4xXLRF Mikrofonowy 4x2x0,22mm 2 18 STK 01 Amlifikatornia/Reżyserka pom. 1/31 TP 03 przód Sceny linia głośnikowa FF LG 07 1xNL4 2x2,5mm 2 19 STK 01 Amlifikatornia/Reżyserka pom. 1/31 TP 03 przód Sceny 20 STK 01 Amlifikatornia/Reżyserka pom. 1/31 TP 03 przód Sceny 21 STK 02 Amlifikatornia/Reżyserka pom. 1/31 TP 03 przód Sceny linia głośnikowa monitor linia głośnikowa monitor linia mikserki personalne LG 08 1xNL4 2x2,5mm 2 LG 09 1xNL4 2x2,5mm 2 LCA 03 1xRJ45 F/UTP cat 5 23 RAK 01 Amlifikatornia/Reżyserka pom. 1/31 TP 03 przód Sceny linia zasilania LZ 03 1xpowercon 3x1,5mm 2 24 STK 01 Amlifikatornia/Reżyserka pom. 1/31 TP 04 przód Sceny linia głośnikowa FF LG 10 1xNL4 2x2,5mm 2 32
