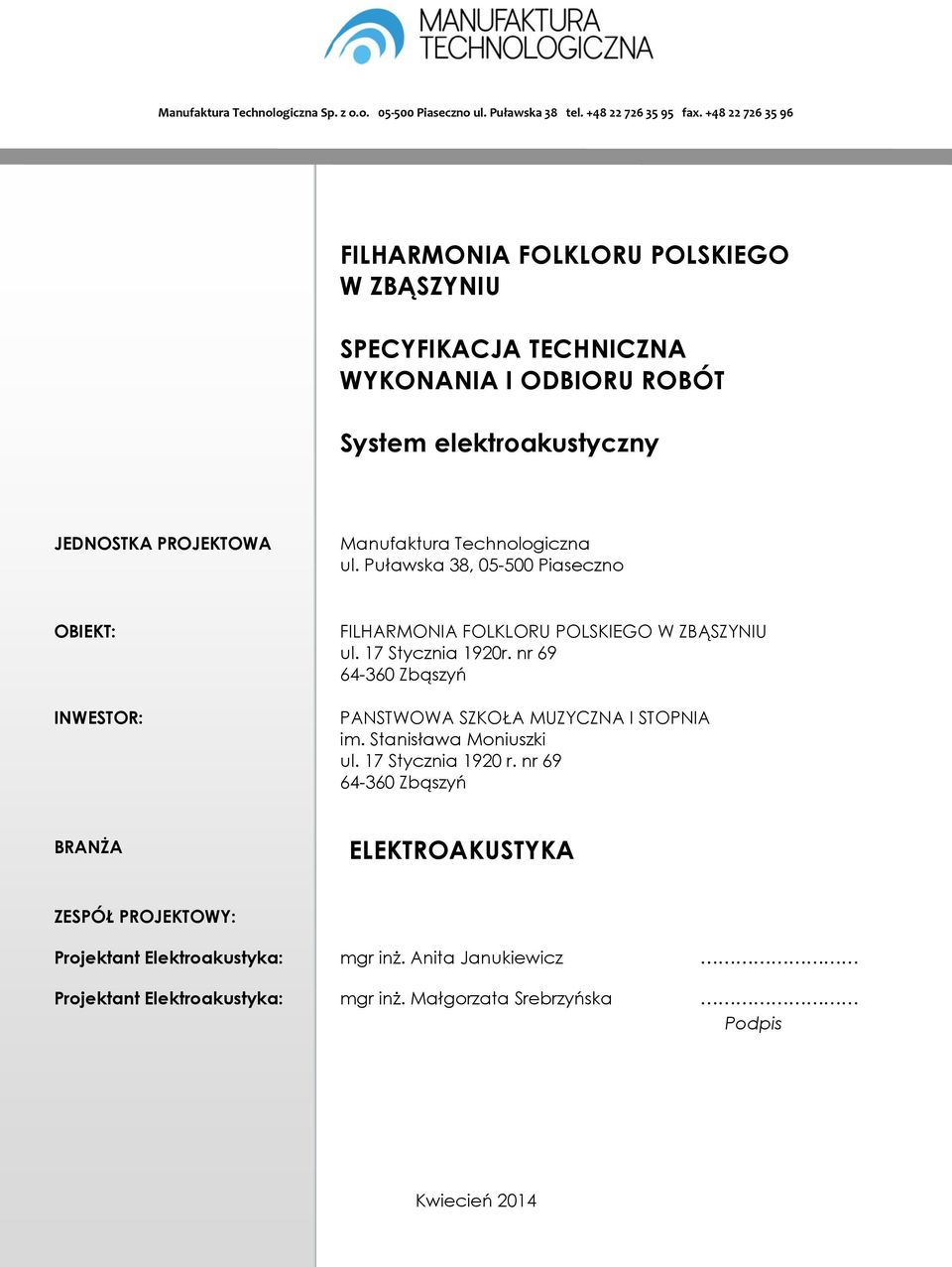

1 Manufaktura Technologiczna Sp. z o.o Piaseczno ul. Puławska 38 tel fax FILHARMONIA FOLKLORU POLSKIEGO W ZBĄSZYNIU SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT System elektroakustyczny JEDNOSTKA PROJEKTOWA Manufaktura Technologiczna ul. Puławska 38, Piaseczno OBIEKT: INWESTOR: FILHARMONIA FOLKLORU POLSKIEGO W ZBĄSZYNIU ul. 17 Stycznia 1920r. nr Zbąszyń PANSTWOWA SZKOŁA MUZYCZNA I STOPNIA im. Stanisława Moniuszki ul. 17 Stycznia 1920 r. nr Zbąszyń BRANŻA ELEKTROAKUSTYKA ZESPÓŁ PROJEKTOWY: Projektant Elektroakustyka: Projektant Elektroakustyka: mgr inż. Anita Janukiewicz mgr inż. Małgorzata Srebrzyńska Podpis Kwiecień 2014

2 SPIS TREŚCI: 1. WSTĘP PRZEDMIOT SZCZEGÓŁOWEJ SPECYFIKACJI TECHNICZNEJ ZAKRES STOSOWANIA SPECYFIKACJI ZAKRES PRAC OKREŚLENIA I DEFINICJE POJĘCIA PODSTAWOWE SPECYFIKACJA TECHNICZNA OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT URZĄDZENIA I MATERIAŁY SPRZĘT WYKONANIE ROBÓT SPOSÓB WYKONANIA ROBÓT WYTYCZNE PROWADZENIA INSTALACJI KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIORY ROBÓT I PODSTAWY PŁATNOŚCI ROZWIAZANIA ZAMIENNE I RÓWNOWAŻNE WNIOSEK MATERIAŁOWY

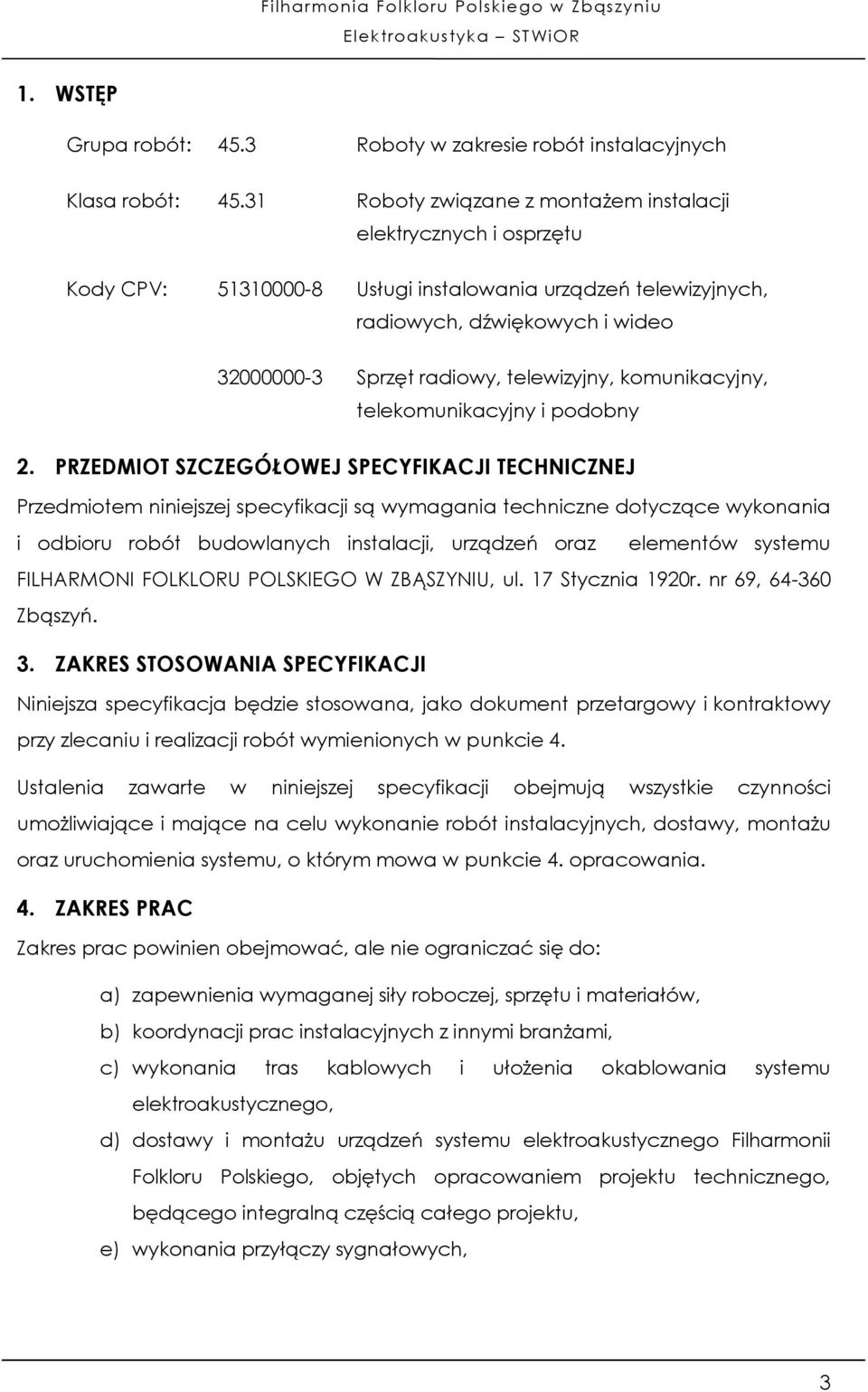

3 1. WSTĘP Grupa robót: 45.3 Roboty w zakresie robót instalacyjnych Klasa robót: Roboty związane z montażem instalacji elektrycznych i osprzętu Kody CPV: Usługi instalowania urządzeń telewizyjnych, radiowych, dźwiękowych i wideo Sprzęt radiowy, telewizyjny, komunikacyjny, telekomunikacyjny i podobny 2. PRZEDMIOT SZCZEGÓŁOWEJ SPECYFIKACJI TECHNICZNEJ Przedmiotem niniejszej specyfikacji są wymagania techniczne dotyczące wykonania i odbioru robót budowlanych instalacji, urządzeń oraz elementów systemu FILHARMONI FOLKLORU POLSKIEGO W ZBĄSZYNIU, ul. 17 Stycznia 1920r. nr 69, Zbąszyń. 3. ZAKRES STOSOWANIA SPECYFIKACJI Niniejsza specyfikacja będzie stosowana, jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie 4. Ustalenia zawarte w niniejszej specyfikacji obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót instalacyjnych, dostawy, montażu oraz uruchomienia systemu, o którym mowa w punkcie 4. opracowania. 4. ZAKRES PRAC Zakres prac powinien obejmować, ale nie ograniczać się do: a) zapewnienia wymaganej siły roboczej, sprzętu i materiałów, b) koordynacji prac instalacyjnych z innymi branżami, c) wykonania tras kablowych i ułożenia okablowania systemu elektroakustycznego, d) dostawy i montażu urządzeń systemu elektroakustycznego Filharmonii Folkloru Polskiego, objętych opracowaniem projektu technicznego, będącego integralną częścią całego projektu, e) wykonania przyłączy sygnałowych, 3

4 f) wykonania połączeń przewodów w szafach teletechnicznych, skrzyniach transportowych oraz pomiędzy nimi, g) podłączenia obwodów zasilania w szafach sprzętowych oraz przyłączach sygnałowych, h) konfiguracji i strojenia systemu nagłośnieniowego w oparciu o pomiary akustyczne, i) konfiguracji i oprogramowania wszystkich urządzeń cyfrowych objętych przedmiotem dostawy w tym konsolet fonicznych, j) opracowania i dostarczenia dokumentacji powykonawczej, k) pomiarów elektroakustycznych wykonanego systemu w tym pomiarów akustycznych zainstalowanego systemu nagłaśniającego, l) uruchomienia, demonstracji oraz szkolenia personelu obsługującego system, m) dostarczenia karty gwarancyjnej na dostarczony oraz zainstalowany system i wszystkie jego komponenty podlegające gwarancji. 4

5 5. OKREŚLENIA I DEFINICJE 5.1 POJĘCIA PODSTAWOWE Określenia i nazewnictwo użyte w niniejszej szczegółowej specyfikacji technicznej są zgodne z obowiązującymi Polskimi Normami, w tym: PN-T-01009:1968 Słownictwo telekomunikacyjne. Elektroakustyka. Nazwy i określenia, PN-IEC50(801):1998 Międzynarodowy słownik terminologiczny elektryki Akustyka i elektroakustyka, PN-T :1992 Urządzenia i systemy elektroakustyczne. Postanowienia ogólne i w przepisach Prawa budowlanego z dnia 21 lipca 2000r. Prawo Telekomunikacyjne ze zmianami wprowadzonymi w: Dz.U.Nr73,poz.852, z Nr122, poz.1321 i Nr154,poz i 1802 z 2002r. Nr 25, poz.253, Nr74, poz.676, Nr166, poz.1360 z 2003r.Nr50, poz.424, Nr113, poz.1070, Nr130, poz.1188 z 2003r, Dz.U.2004 nr 171 poz. 1800, Dz.U.2007 nr 23 poz.137, Dz.U.2009 nr 85 poz

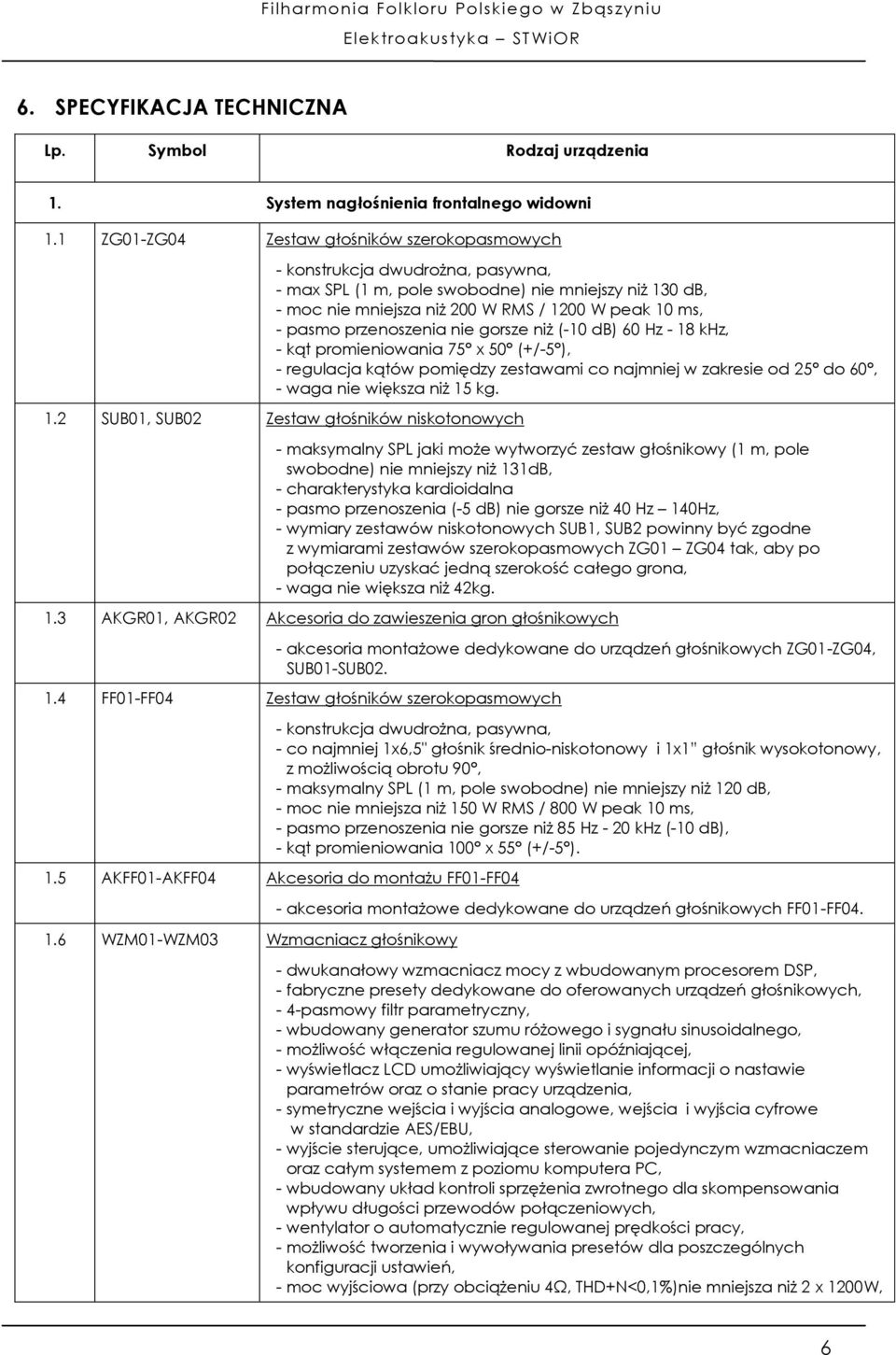

6 6. SPECYFIKACJA TECHNICZNA Lp. Symbol Rodzaj urządzenia 1. System nagłośnienia frontalnego widowni 1.1 ZG01-ZG04 Zestaw głośników szerokopasmowych - konstrukcja dwudrożna, pasywna, - max SPL (1 m, pole swobodne) nie mniejszy niż 130 db, - moc nie mniejsza niż 200 W RMS / 1200 W peak 10 ms, - pasmo przenoszenia nie gorsze niż (-10 db) 60 Hz - 18 khz, - kąt promieniowania 75 x 50 (+/-5 ), - regulacja kątów pomiędzy zestawami co najmniej w zakresie od 25 do 60, - waga nie większa niż 15 kg. 1.2 SUB01, SUB02 Zestaw głośników niskotonowych - maksymalny SPL jaki może wytworzyć zestaw głośnikowy (1 m, pole swobodne) nie mniejszy niż 131dB, - charakterystyka kardioidalna - pasmo przenoszenia (-5 db) nie gorsze niż 40 Hz 140Hz, - wymiary zestawów niskotonowych SUB1, SUB2 powinny być zgodne z wymiarami zestawów szerokopasmowych ZG01 ZG04 tak, aby po połączeniu uzyskać jedną szerokość całego grona, - waga nie większa niż 42kg. 1.3 AKGR01, AKGR02 Akcesoria do zawieszenia gron głośnikowych - akcesoria montażowe dedykowane do urządzeń głośnikowych ZG01-ZG04, SUB01-SUB FF01-FF04 Zestaw głośników szerokopasmowych - konstrukcja dwudrożna, pasywna, - co najmniej 1x6,5" głośnik średnio-niskotonowy i 1x1 głośnik wysokotonowy, z możliwością obrotu 90, - maksymalny SPL (1 m, pole swobodne) nie mniejszy niż 120 db, - moc nie mniejsza niż 150 W RMS / 800 W peak 10 ms, - pasmo przenoszenia nie gorsze niż 85 Hz - 20 khz (-10 db), - kąt promieniowania 100 x 55 (+/-5 ). 1.5 AKFF01-AKFF04 Akcesoria do montażu FF01-FF WZM01-WZM03 Wzmacniacz głośnikowy - akcesoria montażowe dedykowane do urządzeń głośnikowych FF01-FF04. - dwukanałowy wzmacniacz mocy z wbudowanym procesorem DSP, - fabryczne presety dedykowane do oferowanych urządzeń głośnikowych, - 4-pasmowy filtr parametryczny, - wbudowany generator szumu różowego i sygnału sinusoidalnego, - możliwość włączenia regulowanej linii opóźniającej, - wyświetlacz LCD umożliwiający wyświetlanie informacji o nastawie parametrów oraz o stanie pracy urządzenia, - symetryczne wejścia i wyjścia analogowe, wejścia i wyjścia cyfrowe w standardzie AES/EBU, - wyjście sterujące, umożliwiające sterowanie pojedynczym wzmacniaczem oraz całym systemem z poziomu komputera PC, - wbudowany układ kontroli sprzężenia zwrotnego dla skompensowania wpływu długości przewodów połączeniowych, - wentylator o automatycznie regulowanej prędkości pracy, - możliwość tworzenia i wywoływania presetów dla poszczególnych konfiguracji ustawień, - moc wyjściowa (przy obciążeniu 4Ω, THD+N<0,1%)nie mniejsza niż 2 x 1200W, 6

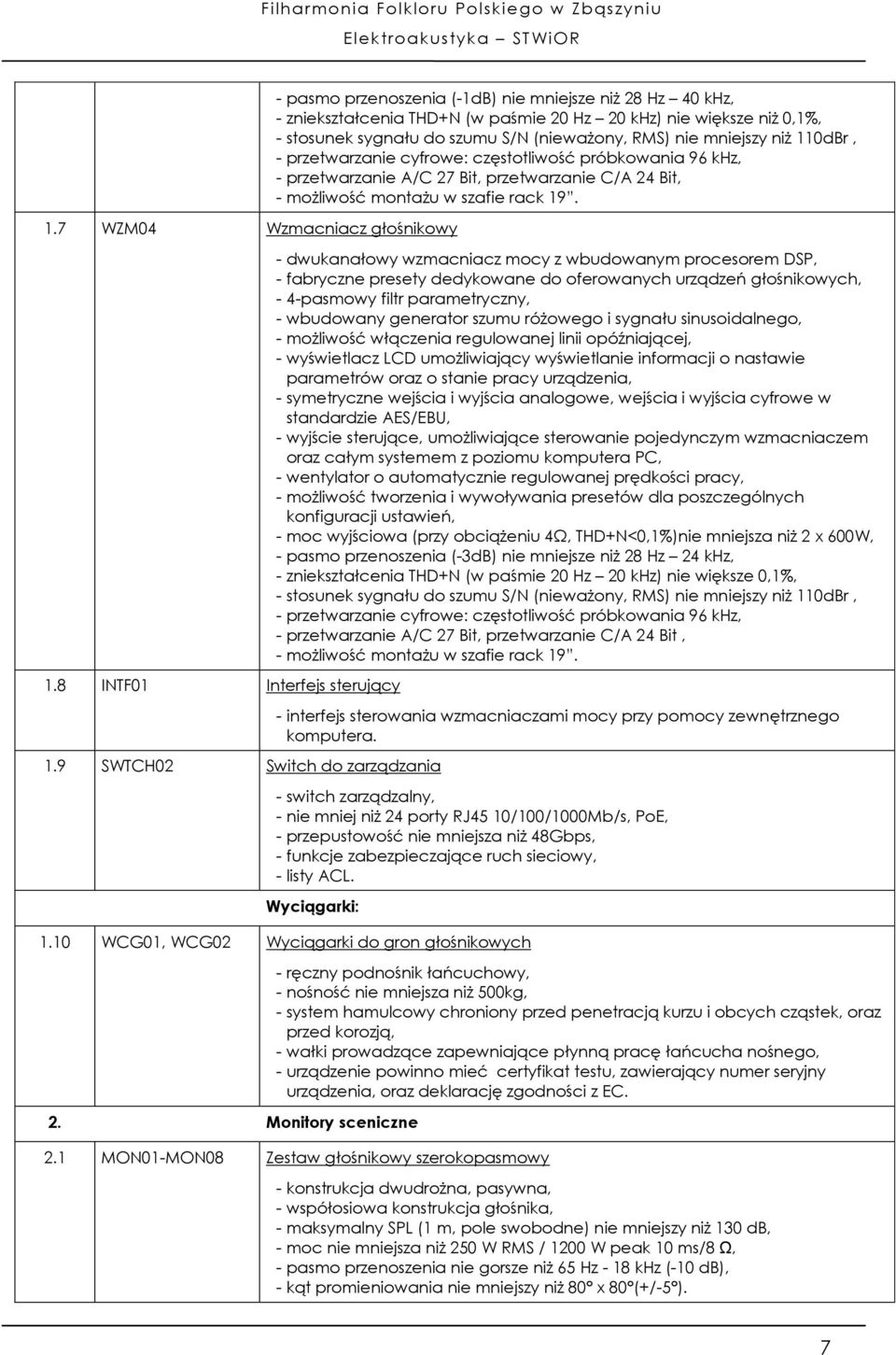

7 1.7 WZM04 Wzmacniacz głośnikowy 1.8 INTF01 Interfejs sterujący 1.9 SWTCH02 Switch do zarządzania - pasmo przenoszenia (-1dB) nie mniejsze niż 28 Hz 40 khz, - zniekształcenia THD+N (w paśmie 20 Hz 20 khz) nie większe niż 0,1%, - stosunek sygnału do szumu S/N (nieważony, RMS) nie mniejszy niż 110dBr, - przetwarzanie cyfrowe: częstotliwość próbkowania 96 khz, - przetwarzanie A/C 27 Bit, przetwarzanie C/A 24 Bit, - możliwość montażu w szafie rack dwukanałowy wzmacniacz mocy z wbudowanym procesorem DSP, - fabryczne presety dedykowane do oferowanych urządzeń głośnikowych, - 4-pasmowy filtr parametryczny, - wbudowany generator szumu różowego i sygnału sinusoidalnego, - możliwość włączenia regulowanej linii opóźniającej, - wyświetlacz LCD umożliwiający wyświetlanie informacji o nastawie parametrów oraz o stanie pracy urządzenia, - symetryczne wejścia i wyjścia analogowe, wejścia i wyjścia cyfrowe w standardzie AES/EBU, - wyjście sterujące, umożliwiające sterowanie pojedynczym wzmacniaczem oraz całym systemem z poziomu komputera PC, - wentylator o automatycznie regulowanej prędkości pracy, - możliwość tworzenia i wywoływania presetów dla poszczególnych konfiguracji ustawień, - moc wyjściowa (przy obciążeniu 4Ω, THD+N<0,1%)nie mniejsza niż 2 x 600W, - pasmo przenoszenia (-3dB) nie mniejsze niż 28 Hz 24 khz, - zniekształcenia THD+N (w paśmie 20 Hz 20 khz) nie większe 0,1%, - stosunek sygnału do szumu S/N (nieważony, RMS) nie mniejszy niż 110dBr, - przetwarzanie cyfrowe: częstotliwość próbkowania 96 khz, - przetwarzanie A/C 27 Bit, przetwarzanie C/A 24 Bit, - możliwość montażu w szafie rack interfejs sterowania wzmacniaczami mocy przy pomocy zewnętrznego komputera. - switch zarządzalny, - nie mniej niż 24 porty RJ45 10/100/1000Mb/s, PoE, - przepustowość nie mniejsza niż 48Gbps, - funkcje zabezpieczające ruch sieciowy, - listy ACL. Wyciągarki: 1.10 WCG01, WCG02 Wyciągarki do gron głośnikowych 2. Monitory sceniczne - ręczny podnośnik łańcuchowy, - nośność nie mniejsza niż 500kg, - system hamulcowy chroniony przed penetracją kurzu i obcych cząstek, oraz przed korozją, - wałki prowadzące zapewniające płynną pracę łańcucha nośnego, - urządzenie powinno mieć certyfikat testu, zawierający numer seryjny urządzenia, oraz deklarację zgodności z EC. 2.1 MON01-MON08 Zestaw głośnikowy szerokopasmowy - konstrukcja dwudrożna, pasywna, - współosiowa konstrukcja głośnika, - maksymalny SPL (1 m, pole swobodne) nie mniejszy niż 130 db, - moc nie mniejsza niż 250 W RMS / 1200 W peak 10 ms/8 Ω, - pasmo przenoszenia nie gorsze niż 65 Hz - 18 khz (-10 db), - kąt promieniowania nie mniejszy niż 80 x 80 (+/-5 ). 7

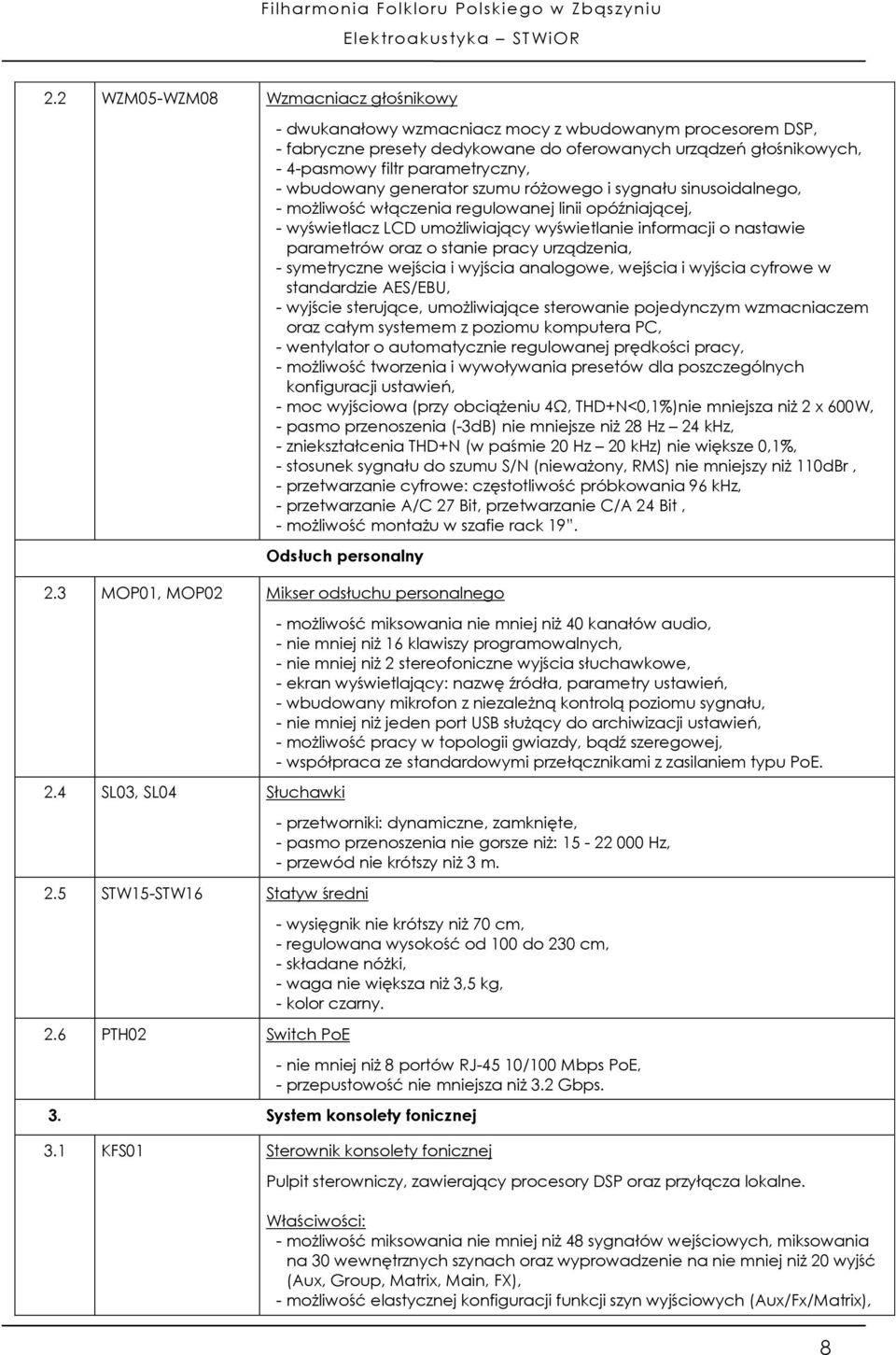

8 2.2 WZM05-WZM08 Wzmacniacz głośnikowy - dwukanałowy wzmacniacz mocy z wbudowanym procesorem DSP, - fabryczne presety dedykowane do oferowanych urządzeń głośnikowych, - 4-pasmowy filtr parametryczny, - wbudowany generator szumu różowego i sygnału sinusoidalnego, - możliwość włączenia regulowanej linii opóźniającej, - wyświetlacz LCD umożliwiający wyświetlanie informacji o nastawie parametrów oraz o stanie pracy urządzenia, - symetryczne wejścia i wyjścia analogowe, wejścia i wyjścia cyfrowe w standardzie AES/EBU, - wyjście sterujące, umożliwiające sterowanie pojedynczym wzmacniaczem oraz całym systemem z poziomu komputera PC, - wentylator o automatycznie regulowanej prędkości pracy, - możliwość tworzenia i wywoływania presetów dla poszczególnych konfiguracji ustawień, - moc wyjściowa (przy obciążeniu 4Ω, THD+N<0,1%)nie mniejsza niż 2 x 600W, - pasmo przenoszenia (-3dB) nie mniejsze niż 28 Hz 24 khz, - zniekształcenia THD+N (w paśmie 20 Hz 20 khz) nie większe 0,1%, - stosunek sygnału do szumu S/N (nieważony, RMS) nie mniejszy niż 110dBr, - przetwarzanie cyfrowe: częstotliwość próbkowania 96 khz, - przetwarzanie A/C 27 Bit, przetwarzanie C/A 24 Bit, - możliwość montażu w szafie rack 19. Odsłuch personalny 2.3 MOP01, MOP02 Mikser odsłuchu personalnego 2.4 SL03, SL04 Słuchawki 2.5 STW15-STW16 Statyw średni 2.6 PTH02 Switch PoE - możliwość miksowania nie mniej niż 40 kanałów audio, - nie mniej niż 16 klawiszy programowalnych, - nie mniej niż 2 stereofoniczne wyjścia słuchawkowe, - ekran wyświetlający: nazwę źródła, parametry ustawień, - wbudowany mikrofon z niezależną kontrolą poziomu sygnału, - nie mniej niż jeden port USB służący do archiwizacji ustawień, - możliwość pracy w topologii gwiazdy, bądź szeregowej, - współpraca ze standardowymi przełącznikami z zasilaniem typu PoE. - przetworniki: dynamiczne, zamknięte, - pasmo przenoszenia nie gorsze niż: Hz, - przewód nie krótszy niż 3 m. - wysięgnik nie krótszy niż 70 cm, - regulowana wysokość od 100 do 230 cm, - składane nóżki, - waga nie większa niż 3,5 kg, - kolor czarny. - nie mniej niż 8 portów RJ-45 10/100 Mbps PoE, - przepustowość nie mniejsza niż 3.2 Gbps. 3. System konsolety fonicznej 3.1 KFS01 Sterownik konsolety fonicznej Pulpit sterowniczy, zawierający procesory DSP oraz przyłącza lokalne. Właściwości: - możliwość miksowania nie mniej niż 48 sygnałów wejściowych, miksowania na 30 wewnętrznych szynach oraz wyprowadzenie na nie mniej niż 20 wyjść (Aux, Group, Matrix, Main, FX), - możliwość elastycznej konfiguracji funkcji szyn wyjściowych (Aux/Fx/Matrix), 8

9 - możliwość wyboru trybu pracy szyny głównej: LR, LCR, LR+M, LR+Msum, OFF, - biblioteka efektów, zawierająca efekty pogłosowe, opóźnieniowe, symulację głośnika obrotowego, efekty typu pitch shift, de-esser, - możliwość rozszerzenia funkcjonalności miksera o współpracę z serwerami Waves SoundGrid, przy pomocy dedykowanej karty rozszerzającej, - możliwość zdalnej kontroli powierzchni sterującej poprzez urządzenia typu ipad, - możliwość zapisania nie mniej niż 500 scen w pamięci wewnętrznej urządzenia, - możliwość odtwarzania bezpośrednio z nośników USB plików audio zapisanych w formatach WAV, FLAC 44.1/48kHz, - możliwość zapisywania ustawień stołu, z opcją wyłączenia dowolnych kanałów i parametrów automatyki, - możliwość konfigurowania kont użytkowników, wraz z edycją uprawnień dostępu, - możliwość zapisania ustawień parametrów poszczególnych elementów do biblioteki, Pulpit konsolety powinien zawierać: - nie mniej niż 20 zmotoryzowanych tłumików, nie krótszych niż 100mm, - ekran dotykowy, o przekątnej nie mniejszej niż 8 cali i rozdzielczości co najmniej 800x600, - zestaw dedykowanych pokręteł obrotowych do obsługi przedwzmacniacza mikrofonowego, procesorów barwy, dynamiki, - nie mniej niż 8 stereofonicznych procesorów efektowych, - nie mniej niż 12 grup DCA, - wbudowany generator sygnałów, działający na szynie głównej, AUX, GROUP - gniazda USB służące do przywoływania i archiwizowania ustawień, aktualizacji oprogramowania oraz odtwarzania/nagrywania plików audio, - nie mniej niż 10 przycisków funkcyjnych, konfigurowalnych przez użytkownika, Minimalne wyposażenie kanałów wejściowych: - przyciski SEL, MIX, PAFL, MUTE, - wskaźnik wysterowania kanału złożony z diod LED, - ekran pozwalający na przypisanie nazwy, z możliwością wyboru nie mniej niż 7 kolorów podświetlenia danego kanału, - cyfrowy trim, - możliwość obrócenia polaryzacji sygnału, - filtr dolnozaporowy, - bramka szumów, - 4-pasmowy korektor parametryczny, - opóźnienie, - procesory dynamiki, Minimalne wyposażenie kanałów wyjściowych: - 4-pasmowy korektor parametryczny z możliwością przełączenia trybu pracy skrajnych pasm na tryb półkowy, - tercjowy korektor graficzny, - regulacja opóźnienia, Dane techniczne: - wewnętrzne przetwarzanie cyfrowe z rozdzielczą nie gorszą niż 24 bit i częstotliwością próbkowania 48kHz, - zakres dynamiki nie mniejszy niż 112dB, - latencja między lokalnym wejściem i wyjściem analogowym XLR nie większe niż 1,49ms, - latencja między lokalnym wejściem analogowym a lokalnym wyjściem cyfrowym nie większa niż 0,68ms, 9

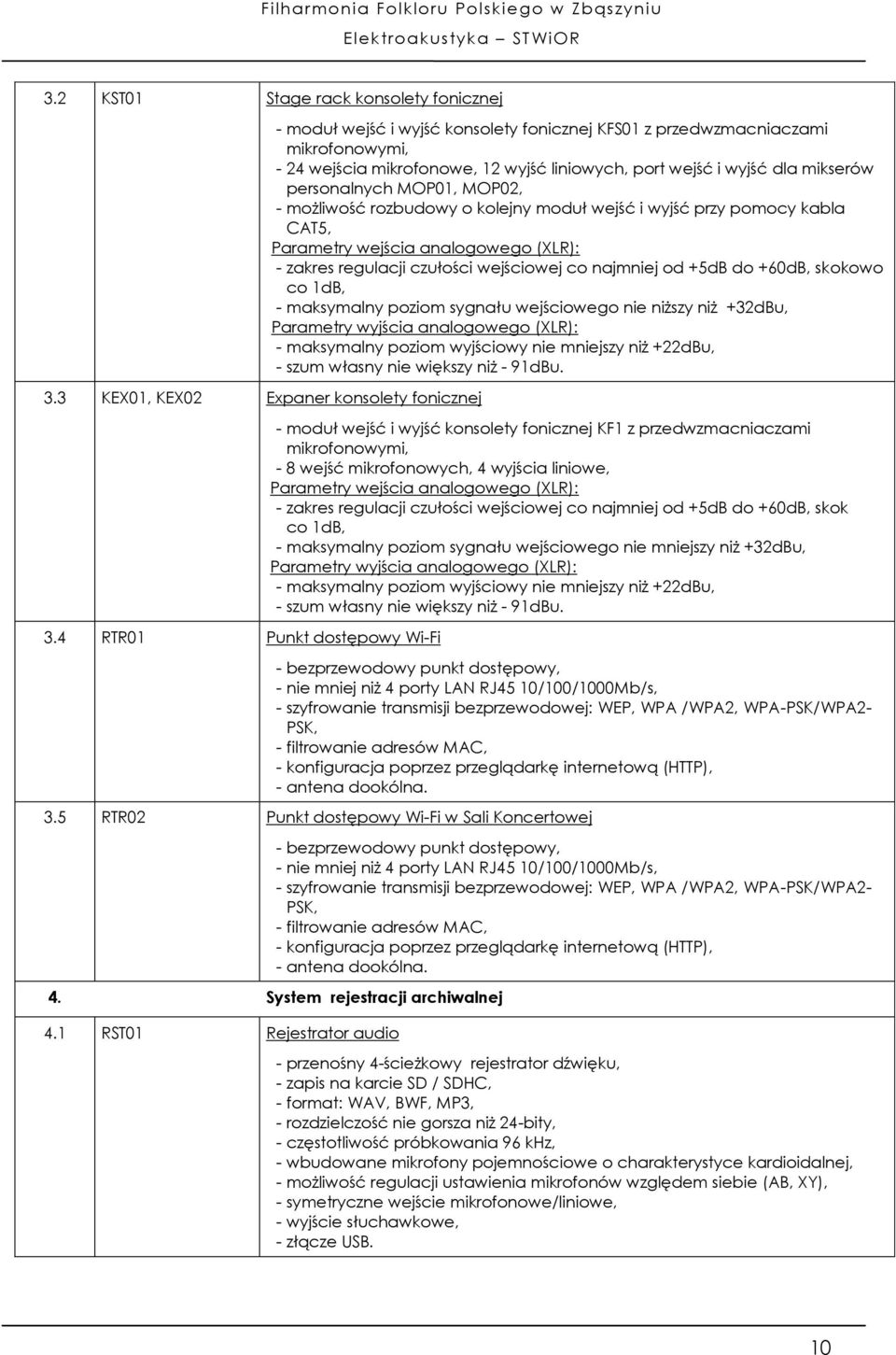

10 3.2 KST01 Stage rack konsolety fonicznej 3.3 KEX01, KEX02 Expaner konsolety fonicznej 3.4 RTR01 Punkt dostępowy Wi-Fi - moduł wejść i wyjść konsolety fonicznej KFS01 z przedwzmacniaczami mikrofonowymi, - 24 wejścia mikrofonowe, 12 wyjść liniowych, port wejść i wyjść dla mikserów personalnych MOP01, MOP02, - możliwość rozbudowy o kolejny moduł wejść i wyjść przy pomocy kabla CAT5, Parametry wejścia analogowego (XLR): - zakres regulacji czułości wejściowej co najmniej od +5dB do +60dB, skokowo co 1dB, - maksymalny poziom sygnału wejściowego nie niższy niż +32dBu, Parametry wyjścia analogowego (XLR): - maksymalny poziom wyjściowy nie mniejszy niż +22dBu, - szum własny nie większy niż - 91dBu. - moduł wejść i wyjść konsolety fonicznej KF1 z przedwzmacniaczami mikrofonowymi, - 8 wejść mikrofonowych, 4 wyjścia liniowe, Parametry wejścia analogowego (XLR): - zakres regulacji czułości wejściowej co najmniej od +5dB do +60dB, skok co 1dB, - maksymalny poziom sygnału wejściowego nie mniejszy niż +32dBu, Parametry wyjścia analogowego (XLR): - maksymalny poziom wyjściowy nie mniejszy niż +22dBu, - szum własny nie większy niż - 91dBu. - bezprzewodowy punkt dostępowy, - nie mniej niż 4 porty LAN RJ45 10/100/1000Mb/s, - szyfrowanie transmisji bezprzewodowej: WEP, WPA /WPA2, WPA-PSK/WPA2- PSK, - filtrowanie adresów MAC, - konfiguracja poprzez przeglądarkę internetową (HTTP), - antena dookólna. 3.5 RTR02 Punkt dostępowy Wi-Fi w Sali Koncertowej - bezprzewodowy punkt dostępowy, - nie mniej niż 4 porty LAN RJ45 10/100/1000Mb/s, - szyfrowanie transmisji bezprzewodowej: WEP, WPA /WPA2, WPA-PSK/WPA2- PSK, - filtrowanie adresów MAC, - konfiguracja poprzez przeglądarkę internetową (HTTP), - antena dookólna. 4. System rejestracji archiwalnej 4.1 RST01 Rejestrator audio - przenośny 4-ścieżkowy rejestrator dźwięku, - zapis na karcie SD / SDHC, - format: WAV, BWF, MP3, - rozdzielczość nie gorsza niż 24-bity, - częstotliwość próbkowania 96 khz, - wbudowane mikrofony pojemnościowe o charakterystyce kardioidalnej, - możliwość regulacji ustawienia mikrofonów względem siebie (AB, XY), - symetryczne wejście mikrofonowe/liniowe, - wyjście słuchawkowe, - złącze USB. 10

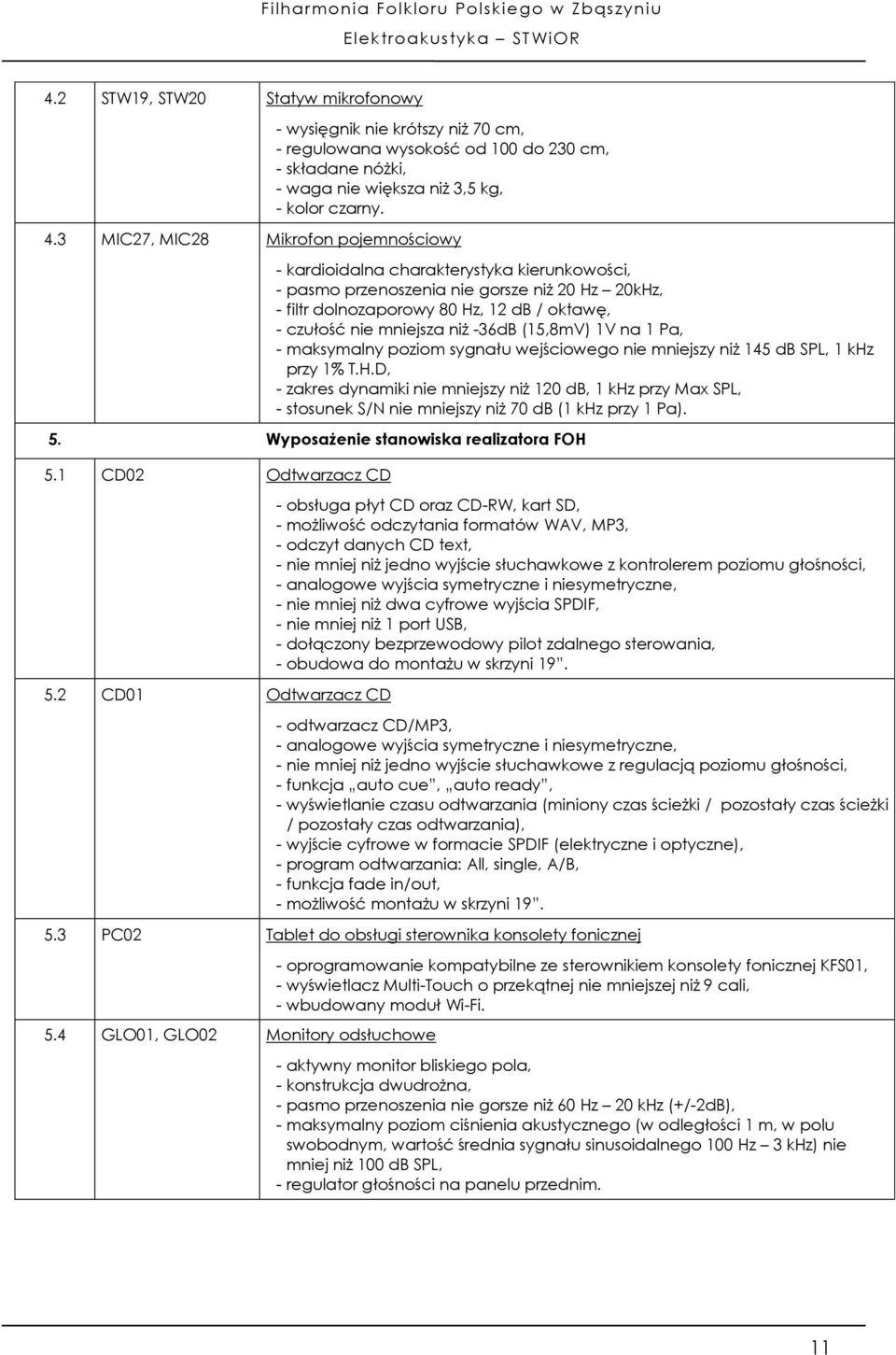

11 4.2 STW19, STW20 Statyw mikrofonowy - wysięgnik nie krótszy niż 70 cm, - regulowana wysokość od 100 do 230 cm, - składane nóżki, - waga nie większa niż 3,5 kg, - kolor czarny. 4.3 MIC27, MIC28 Mikrofon pojemnościowy - kardioidalna charakterystyka kierunkowości, - pasmo przenoszenia nie gorsze niż 20 Hz 20kHz, - filtr dolnozaporowy 80 Hz, 12 db / oktawę, - czułość nie mniejsza niż -36dB (15,8mV) 1V na 1 Pa, - maksymalny poziom sygnału wejściowego nie mniejszy niż 145 db SPL, 1 khz przy 1% T.H.D, - zakres dynamiki nie mniejszy niż 120 db, 1 khz przy Max SPL, - stosunek S/N nie mniejszy niż 70 db (1 khz przy 1 Pa). 5. Wyposażenie stanowiska realizatora FOH 5.1 CD02 Odtwarzacz CD 5.2 CD01 Odtwarzacz CD - obsługa płyt CD oraz CD-RW, kart SD, - możliwość odczytania formatów WAV, MP3, - odczyt danych CD text, - nie mniej niż jedno wyjście słuchawkowe z kontrolerem poziomu głośności, - analogowe wyjścia symetryczne i niesymetryczne, - nie mniej niż dwa cyfrowe wyjścia SPDIF, - nie mniej niż 1 port USB, - dołączony bezprzewodowy pilot zdalnego sterowania, - obudowa do montażu w skrzyni odtwarzacz CD/MP3, - analogowe wyjścia symetryczne i niesymetryczne, - nie mniej niż jedno wyjście słuchawkowe z regulacją poziomu głośności, - funkcja auto cue, auto ready, - wyświetlanie czasu odtwarzania (miniony czas ścieżki / pozostały czas ścieżki / pozostały czas odtwarzania), - wyjście cyfrowe w formacie SPDIF (elektryczne i optyczne), - program odtwarzania: All, single, A/B, - funkcja fade in/out, - możliwość montażu w skrzyni PC02 Tablet do obsługi sterownika konsolety fonicznej 5.4 GLO01, GLO02 Monitory odsłuchowe - oprogramowanie kompatybilne ze sterownikiem konsolety fonicznej KFS01, - wyświetlacz Multi-Touch o przekątnej nie mniejszej niż 9 cali, - wbudowany moduł Wi-Fi. - aktywny monitor bliskiego pola, - konstrukcja dwudrożna, - pasmo przenoszenia nie gorsze niż 60 Hz 20 khz (+/-2dB), - maksymalny poziom ciśnienia akustycznego (w odległości 1 m, w polu swobodnym, wartość średnia sygnału sinusoidalnego 100 Hz 3 khz) nie mniej niż 100 db SPL, - regulator głośności na panelu przednim. 11

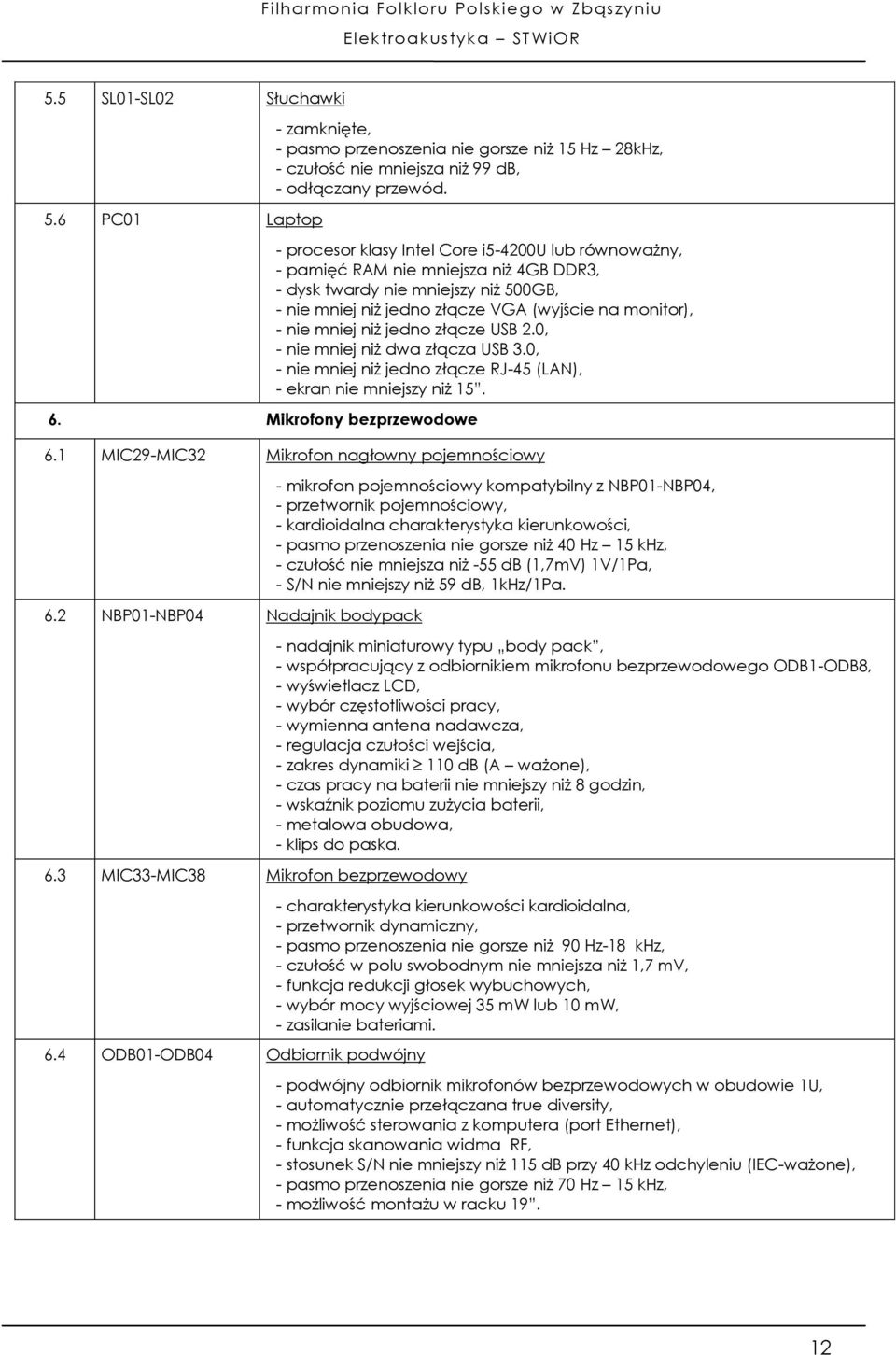

12 5.5 SL01-SL02 Słuchawki 5.6 PC01 Laptop - zamknięte, - pasmo przenoszenia nie gorsze niż 15 Hz 28kHz, - czułość nie mniejsza niż 99 db, - odłączany przewód. 6. Mikrofony bezprzewodowe - procesor klasy Intel Core i5-4200u lub równoważny, - pamięć RAM nie mniejsza niż 4GB DDR3, - dysk twardy nie mniejszy niż 500GB, - nie mniej niż jedno złącze VGA (wyjście na monitor), - nie mniej niż jedno złącze USB 2.0, - nie mniej niż dwa złącza USB 3.0, - nie mniej niż jedno złącze RJ-45 (LAN), - ekran nie mniejszy niż MIC29-MIC32 Mikrofon nagłowny pojemnościowy 6.2 NBP01-NBP04 Nadajnik bodypack 6.3 MIC33-MIC38 Mikrofon bezprzewodowy 6.4 ODB01-ODB04 Odbiornik podwójny - mikrofon pojemnościowy kompatybilny z NBP01-NBP04, - przetwornik pojemnościowy, - kardioidalna charakterystyka kierunkowości, - pasmo przenoszenia nie gorsze niż 40 Hz 15 khz, - czułość nie mniejsza niż -55 db (1,7mV) 1V/1Pa, - S/N nie mniejszy niż 59 db, 1kHz/1Pa. - nadajnik miniaturowy typu body pack, - współpracujący z odbiornikiem mikrofonu bezprzewodowego ODB1-ODB8, - wyświetlacz LCD, - wybór częstotliwości pracy, - wymienna antena nadawcza, - regulacja czułości wejścia, - zakres dynamiki 110 db (A ważone), - czas pracy na baterii nie mniejszy niż 8 godzin, - wskaźnik poziomu zużycia baterii, - metalowa obudowa, - klips do paska. - charakterystyka kierunkowości kardioidalna, - przetwornik dynamiczny, - pasmo przenoszenia nie gorsze niż 90 Hz-18 khz, - czułość w polu swobodnym nie mniejsza niż 1,7 mv, - funkcja redukcji głosek wybuchowych, - wybór mocy wyjściowej 35 mw lub 10 mw, - zasilanie bateriami. - podwójny odbiornik mikrofonów bezprzewodowych w obudowie 1U, - automatycznie przełączana true diversity, - możliwość sterowania z komputera (port Ethernet), - funkcja skanowania widma RF, - stosunek S/N nie mniejszy niż 115 db przy 40 khz odchyleniu (IEC-ważone), - pasmo przenoszenia nie gorsze niż 70 Hz 15 khz, - możliwość montażu w racku

13 6.5 SPL 01 Splitter antenowy 6.6 ANT01,ANT02 Antena odbiorcza 6.7 AKANT01, AKANT02 Uchwyt do anteny 7. Mikrofony przewodowe 7.1 MIC01-MIC04 Mikrofon dynamiczny - pasmo od 440 MHz do 900 MHz (+/- 5MHz), - wzmocnienie 0 db typowo, - impedancja 50 Ω, - możliwość podłączenia nie mniej niż 4 podwójnych odbiorników systemu bezprzewodowego, - możliwość montażu w racku szerokopasmowa antena odbiorcza współpracująca z systemami mikrofonów bezprzewodowych w paśmie UHF MHz. - uchwyt dedykowany do anteny ANT01-ANT02. - pasmo przenoszenia nie gorsze niż 50Hz - 15kHz, - charakterystyka kierunkowości kardioidalna, - czułość nie mniejsza niż (przy 1 khz) 54.5 dbv/pa (1.85 mv), - wbudowany pop filtr, - metalowa obudowa. 7.2 MIC05-MIC08 Mikrofon dynamiczny instrumentalny - charakterystyka kierunkowa: kardioidalna, - pasmo przenoszenia nie gorsze niż 40Hz - 15kHz, - czułość ni e mniejsza niż (przy 1 khz) dbv/pa (1.6 mv), - metalowa obudowa. 7.3 MIC09 Mikrofon instrumentalny dwuprzetwornikowy 7.4 MIC10-MIC13 Mikrofon perkusyjny - przetworniki pojemnościowy i dynamiczny, - uchwyt mikrofonowy zapewniający ochronę przed wstrząsami, - charakterystyka kierunkowa kardioidalna (pojemnościowy), hiperkardioidalna (dynamiczny), - pasmo przenoszenia nie gorsze niż 40Hz -15kHz, - maksymalny poziom dźwięku na wejściu nie mniejszy niż 148dB SPL, 1kHz przy 1% T.H.D (przetwornik pojemnościowy), - zakres dynamiki nie mniejszy niż 120dB (przetwornik pojemnościowy). - przetwornik dynamiczny, - charakterystyka kierunkowa kardioidalna, - pasmo przenoszenia nie mniejsze niż 40Hz 18kHz, - czułość w polu swobodnym, bez obciążenia (1 khz) 1,8 mv/pa, - dołączany klips do montażu na obręczy bębna. 7.5 MIC14-MIC19 Mikrofon pojemnościowy instrumentalny Clip-on - charakterystyka kardioidalna, - przetwornik pojemnościowy stale spolaryzowany, - pasmo przenoszenia nie gorsze niż 40Hz 20kHz, - maksymalny poziom sygnału wejściowego nie mniejszy niż 149 db SPL,1k Hz, 1%T.H.D., - stosunek sygnał szum nie mniejszy niż 65 db, - zakres dynamiki nie mniejszy niż 120 db, - filtr dolnozaporowy 80 Hz, 12 db/oktawę. 13

14 7.6 MIC20-MIC21 Mikrofon pojemnościowy małomembranowy - kardioidalna charakterystyka kierunkowości, - pasmo przenoszenia nie gorsze 20 Hz 20kHz, - filtr dolnozaporowy 80 Hz, 12 db / oktawę, - czułość nie mniejsza niż -36dB (15,8mV) 1V na 1 Pa, - maksymalny poziom sygnału wejściowego nie mniejszy niż 145 db SPL, 1 khz przy 1% T.H.D., - zakres dynamiki nie mniejszy niż 120 db, 1 khz przy Max SPL, - stosunek S/N nie mniejszy niż 70 db (1 khz przy 1 Pa). 7.7 MIC22-MIC23 Mikrofon pojemnościowy wielko membranowy - konstrukcja gradientowa, - pasmo przenoszenia nie gorsze niż 20Hz 20kHz, - wybór tłumika -6/-12/-18 db, - poziom szumów własnych nie większy niż 20 db, - zakres dynamiki nie mniejszy niż 134 db. 8. System komunikacji bezprzewodowej 8.1 SKB01-SKB04 Radiotelefon 8.2 SKB05-SKB08 Ładowarka radiotelefonu - opcje wysokiego/niskiego poziomu mocy, - praca w pasmach UHF/VHF, - czas pracy akumulatora nie mniej niż 17 godzin, - nie mniej niż 4 kanały, - tryb skanowania kanałów, - sygnalizacja CTCSS, - kompresja głosu. - ładowarka kompatybilna z urządzeniami SKB01-SKB SKB09 Stacja bazowa radiotelefonów - nie mniej niż 8 kanałów, - praca w pasmach UHF/VHF, - nie mniej niż dwa programowalne przyciski, - wyświetlacz. 9. System nasłuchu akcji scenicznej 9.1 MIC24-MIC26 Mikrofon nasłuchu akcji scenicznej - przetwornik pojemnościowy, - pasmo przenoszenia nie gorsze niż 40Hz 20kHz (+/-3dB), - filtr dolnozaporowy 80 Hz (12dB/oktawę), - czułość -38 db (12,5 mv) 1V/1Pa (zasilanie phantom), - maksymalny poziom ciśnienia akustycznego nie mniejszy niż 132 db SPL, - zakres dynamiki nie mniejszy niż 110 db (zasilanie phantom) 1kHz, - stosunek sygnału do szumu nie mniejszy niż 72 db (1kHz, 1Pa). 10. System podglądu wideo sceny 10.1 KAM01 Kamera podglądu wideo z obiektywem 10.2 AKKAM01 Uchwyt do kamery - rozdzielczość [TVL] nie mniejsza niż 700 linii(czarno-biały), 600 linii (kolor), - stosunek sygnał-szum nie mniejszy niż 52dB - zoom cyfrowy nie mniejszy niż 16x, - wyjście wideo kompozytowe uchwyt dedykowany do kamery KAM01. 14

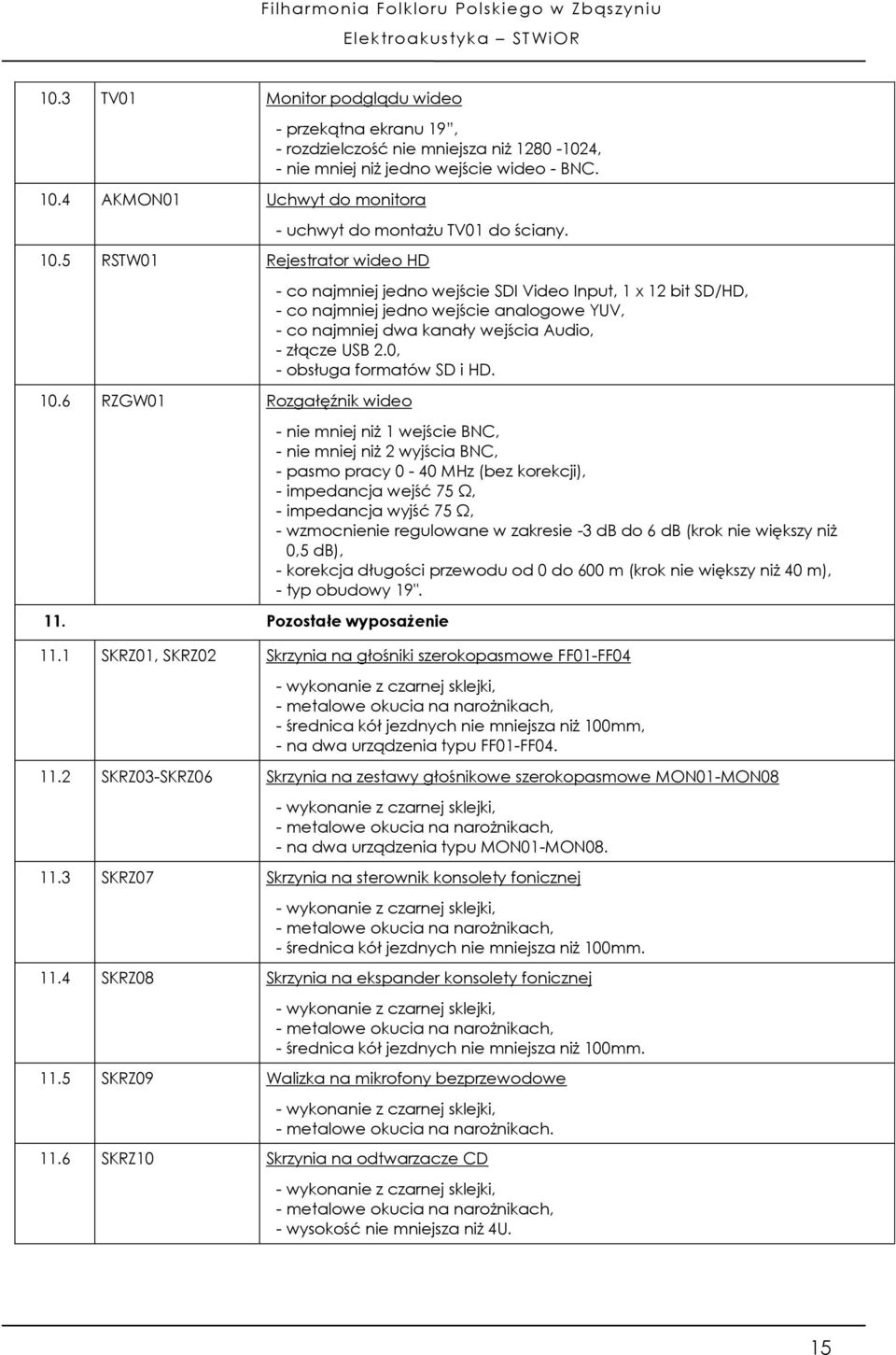

15 10.3 TV01 Monitor podglądu wideo 10.4 AKMON01 Uchwyt do monitora - przekątna ekranu 19, - rozdzielczość nie mniejsza niż , - nie mniej niż jedno wejście wideo - BNC. - uchwyt do montażu TV01 do ściany RSTW01 Rejestrator wideo HD 10.6 RZGW01 Rozgałęźnik wideo 11. Pozostałe wyposażenie - co najmniej jedno wejście SDI Video Input, 1 x 12 bit SD/HD, - co najmniej jedno wejście analogowe YUV, - co najmniej dwa kanały wejścia Audio, - złącze USB 2.0, - obsługa formatów SD i HD. - nie mniej niż 1 wejście BNC, - nie mniej niż 2 wyjścia BNC, - pasmo pracy 0-40 MHz (bez korekcji), - impedancja wejść 75 Ω, - impedancja wyjść 75 Ω, - wzmocnienie regulowane w zakresie -3 db do 6 db (krok nie większy niż 0,5 db), - korekcja długości przewodu od 0 do 600 m (krok nie większy niż 40 m), - typ obudowy 19" SKRZ01, SKRZ02 Skrzynia na głośniki szerokopasmowe FF01-FF04 - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - średnica kół jezdnych nie mniejsza niż 100mm, - na dwa urządzenia typu FF01-FF SKRZ03-SKRZ06 Skrzynia na zestawy głośnikowe szerokopasmowe MON01-MON08 - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - na dwa urządzenia typu MON01-MON SKRZ07 Skrzynia na sterownik konsolety fonicznej - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - średnica kół jezdnych nie mniejsza niż 100mm SKRZ08 Skrzynia na ekspander konsolety fonicznej - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - średnica kół jezdnych nie mniejsza niż 100mm SKRZ09 Walizka na mikrofony bezprzewodowe - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach SKRZ10 Skrzynia na odtwarzacze CD - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - wysokość nie mniejsza niż 4U. 15

16 11.7 SKRZ11 Skrzynia transportowa na okablowanie mobilne - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - średnica kół jezdnych nie mniejsza niż 100mm SKRZ12 Skrzynia z wyposażeniem na statywy - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - średnica kół jezdnych nie mniejsza niż 100mm, - rury PCV o średnicy 110mm SKRZ13 Skrzynia z wyposażeniem na mikrofony STW01-STW02 Statyw wysoki STW03-STW10 Statyw średni STW11, STW12 Statyw niski STW13, STW14 Statyw niski - wykonanie z czarnej sklejki, - metalowe okucia na narożnikach, - średnica kół jezdnych nie mniejsza niż 100mm, - przegrody umożliwiające przechowywanie zestawu mikrofonów. - regulowana wysokość od 160 do 340 cm, - podstawa składana, - waga nie większa niż 5 kg, - kolor czarny. - wysięgnik nie krótszy niż 70 cm, - regulowana wysokość od 100 do 230 cm, - podstawa składana, - waga nie większa niż 3,5 kg, - kolor czarny. - statyw stołowy, - podstawa żeliwna,12/20 cm, - wysięgnik teleskopowy 30/50 cm, - waga nie większa niż 3 kg, - kolor czarny. - wysięgnik teleskopowy, - wysokość od 65 do 155 cm, - regulowana średnica podstawy, - kolor czarny STW17, STW18 Statyw głośnikowy DBX01, DBX02 Di-box aktywny - bezstopniowa regulacja wysokości z blokadą, - wysokość regulowana w zakresie min:120cm do max:200cm, - zakończone nasadką gumową nóżki, - minimalne dopuszczalne obciążenie: 60kg, - kolor czarny. - pasmo przenoszenia nie gorsze niż 20Hz ~ 20kHz (+/-1dB), - nie mniej niż jedno Wejście: ¼" TRS, - funkcja łączenia sygnału: Stereo do Mono, używając gniazd IN oraz THRU, - tłumik 15dB, - polaryzacja: przełącznik zmiany fazy sygnału o 180º, - filtr: górnoprzepustowy -6dB@80Hz (dolnozaporowy). 16

17 11.16 DBX03, DBX06 Di-box pasywny DBX07-DBX08 Di-box stereo - pasmo przenoszenia nie gorsze niż 10Hz 40kHz (+/-3dB), - tłumik 15dB, - THD<0,06% dla 20kHz, - maksymalny poziom wejściowy nie mniejszy niż +22 dbu. - pasmo przenoszenia nie gorsze niż 20Hz 20kHz (+/-1dB), - tłumik 15dB, - THD<0,01% dla 20kHz, - impedancja wyjściowa 600 Ω PM1-PM24 Przewód mikrofonowy XLRF-XLRM 10 m - przewód mikrofonowy 2x0,22 mm2 zakończony złączami XLRF/XLRM PM25-PM40 Przewód mikrofonowy XLRF-XLRM 5 m - przewód mikrofonowy 2x0,22 mm2 zakończony złączami XLRF/XLRM PM41-PM46 Przewód mikrofonowy XLRF-XLRM 3 m PM47-PM57 Przewód TRS/TRS 5m PM58-PM61 Przewód TRS/TRS 3m PG1-PG4 Przewód głośnikowy 5m PG5-PG10 Przewód głośnikowy 10m KET1-KET10 Kabel krosowy - przewód mikrofonowy 2x0,22 mm2 zakończony złączami XLRF/XLRM. - przewód mikrofonowy 2x0,22 mm2 zakończony złączami TRS. - przewód mikrofonowy 2x0,22 mm2 zakończony złączami TRS. - przewód głośnikowy 2x2,5 mm2 zakończony złączami NL4. - przewód głośnikowy 2x2,5 mm2 zakończony złączami NL4. - przewód ethernetowy Cat. 6, - długość nie mniej niż 3m, - zakończony złączami typu RJ STK01, STK02 Szafa teletechniczna z wyposażeniem 12. Przyłącza sygnałowe 12.1 PZG01 Przyłącznica głośnikowa 12.2 PZG02 Przyłącznica głośnikowa - uniwersalna szafa teletechniczna metalowa o wymiarach 600x800 o wysokości 42U przeznaczona do stosowania wewnątrz pomieszczeń z cokołem i przepustem szczotkowym, - dwie pary belek nośnych w rozstawie 19", - wyposażona w panel dystrybucji napięć. - panel przyłączeniowy o szerokości 19, - możliwość zamontowania w szafie teletechnicznej, - wyposażony w złącza: 14xNL4. - panel przyłączeniowy o szerokości 19, - możliwość zamontowania w szafie teletechnicznej, - wyposażony w złącza: 22xNL4. 17

18 12.3 PTH02 Przyłącznica RJ PTH01 Przyłącznica audio - panel przyłączeniowy o szerokości 19, - możliwość zamontowania w szafie teletechnicznej, - wyposażony w złącza: 11xRJ45. - panel przyłączeniowy o szerokości 19, - możliwość zamontowania w szafie teletechnicznej, wyposażony w złącza: - 46xXLRM, - 47xXLRF TP 01 Panel przyłączeniowy Sala Koncertowa - podłogowy, - umieszczony z przodu sceny, - wyposażony w złącza: 3xNL4, 3xRJ45, 1xpowercon TP 02 Panel przyłączeniowy Sala Koncertowa - podłogowy, - umieszczony z przodu sceny, - wyposażony w złącza: 4xXLRF, 3xNL4, 1xRJ45, 1xpowercon TP 03 Panel przyłączeniowy Sala Koncertowa - podłogowy, - umieszczony z przodu sceny, - wyposażony w złącza: 4xXLRF, 3xNL4, 1xRJ45, 1xpowercon TP 04 Panel przyłączeniowy Sala Koncertowa - podłogowy, - umieszczony z przodu sceny, - wyposażony w złącza: 3xNL4, 3xRJ45, 1xpowercon TP 05 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony z lewej strony sceny, - wyposażony w złącza: 8xXLRF, 2xNL4, 4xRJ45, 1xpowercon TP 06 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony z tyłu sceny, - wyposażony w złącza: 2xNL4, 2xRJ45, 1xpowercon TP 07 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony z prawej strony sceny, - wyposażony w złącza: 8xXLRF, 2xNL4, 4xRJ45, 1xpowercon TP 08 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony z lewej strony sceny nad kabiną akustyka, - wyposażony w złącza: 2xXLRF, 1xRJ45, 1xBNC, 1xgniazdo 230V. 18

19 12.13 TP 09 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony nad sceną z prawej strony, - wyposażony w złącza: 2xXLRF TP 10 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony z pod sufitem z lewej strony sceny, - wyposażony w złącza: 3xNL TP 11 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony z pod sufitem z prawej strony sceny, - wyposażony w złącza: 3xNL TP 12 Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony na tylnej ścianie widowni, - wyposażony w złącza: 3xBNC, 1xgniazdo 230V TP FOH Panel przyłączeniowy Sala Koncertowa - podłogowy, - umieszczony z tyłu widowni, - wyposażony w złącza: 5xRJ45, 2xpowercon TP AK Panel przyłączeniowy Sala Koncertowa - ścienny, - umieszczony w kabinie akustyka pom.1/31, - wyposażony w złącza: 4xRJ45, 1xBNC, 2xpowercon. 19

20 7. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wykonawca jest odpowiedzialny za wykonanie robót zgodnie z dokumentacja projektową, specyfikacją, poleceniami nadzoru inwestorskiego i autorskiego zgodnie z zapisami ustawy Prawa Budowlanego. Wszystkie instalacje powinny być wykonane zgodnie z: PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe, BN-76/ , Telekomunikacyjne sieci kablowe miejscowe. Ogólne wymagania, PN-87/E /04,PN-76/E Przepusty kablowe, linie kablowe, BN-76/ Zakładowe sieci telekomunikacyjne przewodowe. Ogólne wymagania i badania, BN-73/ , Uziemienie urządzeń telekomunikacji przewodowej. Ogólne wymagania i badania. 8. URZĄDZENIA I MATERIAŁY Przy wykonywaniu montażu urządzeń oraz instalacji należy używać sprzętu zgodnego z technologią wykonywania robót określoną przez producenta lub dostawcę urządzeń. 9. SPRZĘT Wykonawca jest zobowiązany do używania odpowiedniego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót oraz środowisko. Sprzęt używany do robót powinien odpowiadać pod względem typów i ilości wskazaniom w niniejszym opracowaniu, programie zapewnienia jakości i projekcie organizacji robót, zaakceptowanym przez zarządzającego realizacją umowy. Liczba i wydajność sprzętu powinna gwarantować prowadzenie robót zgodnie z terminami przewidzianymi w harmonogramie robót. Transport urządzeń oraz elementów instalacji należy dokonać zgodnie z wymaganiami określonymi przez producenta lub dostawcę urządzeń. 20

21 10. WYKONANIE ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową i ścisłe przestrzeganie harmonogramu robót oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z projektem wykonawczym, wymaganiami specyfikacji technicznych i programu zapewnienia jakości, projektu organizacji robót oraz poleceniami zarządzającego realizacją umowy. Następstwa jakiegokolwiek błędu spowodowanego przez wykonawcę w wytyczeniu i wyznaczeniu robót, jeśli wymagać tego będzie zarządzający realizacją umowy, zostaną poprawione przez wykonawcę na własny koszt. W trakcie realizacji robót wykonawca jest zobowiązany znać i stosować się do przepisów zawartych we wszystkich regulacjach prawnych w zakresie ochrony środowiska. W okresie realizacji, do czasu zakończenia robót, wykonawca będzie podejmował wszystkie sensowne kroki żeby stosować się do wszystkich przepisów i normatywów w zakresie ochrony środowiska na placu budowy i poza jego terenem, unikać działań szkodliwych dla innych jednostek występujących na tym terenie w zakresie zanieczyszczeń, hałasu lub innych czynników powodowanych jego działalnością. 11. SPOSÓB WYKONANIA ROBÓT 11.1 WYTYCZNE PROWADZENIA INSTALACJI Podstawowe wytyczne w zakresie prowadzenia i wykonania tras kablowych: wszystkie przepusty kablowe przechodzące przez przegrody ogniowe należy zabezpieczyć zabezpieczeniem p.poż w odpowiedniej klasie ochronności (EI60/EI120), podczas realizacji połączeń sygnałowych należy zostawić zapasy przewodu nie mniejsze niż 2m, trasy kablowe należy wykonać z koryt perforowanych stalowych ocynkowanych, koryta stalowe należy uziemić, elementy cięte szlifierką powinny być zabezpieczone farbą cynkową, trasy powinny zawierać miejsca na ewentualne dodatkowe przewody, 21

22 obciążenie trasy nie może przekraczać obciążenia maksymalnego, podanego przez producenta, obwody zasilające prowadzić w niezależnych korytach od obwodów sygnałowych, obwody oświetleniowe prowadzić w niezależnych korytach od obwodów sygnałowych i głośnikowych, w przypadku równoległego prowadzenia tras z obwodami oświetleniowymi i sygnałowymi należy zachować odległość pomiędzy trasami min 1 m, w przypadku mniejszych odległości wynikających z warunków faktycznych odległość tą można ograniczyć do min. 50cm, krzyżowanie trasy kablowej zawierającej obwody oświetleniowe z trasą zawierającą obwody sygnałowe należy wykonać pod kątem prostym, przekrój żył w wewnętrznych liniach zasilających WLZ powinien być powiększony o jeden stopień w stosunku do wyliczonego metodami podanymi w normach i przepisach, do przewodów WLZ należy położyć dodatkowy przewód uziemiający min. 16mm 2, nie dopuszcza się prowadzenia przewodów z przecięciami, odgałęzieniami oraz z uszkodzoną izolacją, w tablicach i rozdzielniach przewód PE i dodatkowy przewód uziemiający winien być przykręcony do listwy uziemiającej, miedzianej, o przekroju min 80mm 2 izolowanej od podłoża. Wszystkie przewody odbiorcze należy przykręcać osobnymi złączami, przewody należy prowadzić w sposób uniemożliwiający połączenie ze sobą przewodów. 12. KONTROLA JAKOŚCI ROBÓT Wykonawca jest zobowiązany prowadzić pomiary i badania materiałów oraz robót z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami zawartymi w projekcie wykonawczym i niniejszej specyfikacji. Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. 22

23 Kontroli jakości prac podlega sprawdzenie m.in.: poprawności instalacji pod względem zaprojektowanych tras kablowych, kolizji z innymi instalacjami, odpowiedniej separacji przewodów audio od innych instalacji, dokładności prac wykończeniowych. 13. OBMIAR ROBÓT Roboty można uznać za wykonane pod warunkiem, że wykonano je zgodnie z wymaganiami zawartymi w projekcie wykonawczym i szczegółowej specyfikacji technicznej, a ich ilość podaje się w jednostkach ustalonych w wycenionym przedmiarze robót wchodzącym w skład umowy. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w przedmiarze robót lub gdzie indziej w szczegółowej specyfikacji technicznej nie zwalnia wykonawcy od obowiązku wykonania wszystkich prac umożliwiających prawidłowe działanie systemu elektroakustycznego. Błędy i omyłki w Dokumentach Przetargowych nie będą zwalniać niniejszego Wykonawcy z odpowiedzialności za dostarczenie właściwie funkcjonujących systemów. Podstawą dokonywania obmiarów, określającą zakres prac wykonywanych w ramach poszczególnych pozycji, jest załączony do dokumentacji przetargowej przedmiar robót. 14. ODBIORY ROBÓT I PODSTAWY PŁATNOŚCI Zasady odbiorów robót i płatności za ich wykonanie określa umowa pomiędzy Inwestorem a Wykonawcą. Elementem niezbędny do dokonania odbioru końcowego jest przedstawienie dokumentacji powykonawczej oraz raportów z przeprowadzonych pomiarów elektrycznych i akustycznych. 23

24 15. ROZWIAZANIA ZAMIENNE I RÓWNOWAŻNE Projekt i Specyfikacja Techniczna Wykonania i Odbioru Robót zostały opracowane na podstawie wytycznych Zamawiającego i były z nim konsultowane. Z uwagi na to, że Projekt oraz Specyfikacja Techniczna Wykonania i Odbioru Robót stanowią kompletne, podlegające prawu autorskiemu rozwiązanie techniczne wszelkie modyfikacje projektu wymagają akceptacji autorów projektu. Wszelkie modyfikacje projektu będą oceniane przez projektanta pod względem spełnienia wyspecyfikowanych parametrów technicznych i ilościowych, które w świetle przyjętych założeń jakościowych są istotne, aby uzyskać zakładany efekt techniczny i artystyczny. W celu dokonania takiej oceny Wykonawca systemu zobowiązany jest do dostarczenia Zamawiającemu, Inspektorowi Nadzoru oraz Projektantowi stosownych wniosków materiałowych zawierających kartę katalogową proponowanego wyrobu oraz wszelkie wymagane prawem atesty i certyfikaty. Przykładowy wzór wniosku materiałowego zamieszczono poniżej. Podczas instalacji systemu oraz realizacji dostaw dopuszczalne jest stosowanie jedynie materiałów i urządzeń pozytywnie zatwierdzonych przez Inspektora Nadzoru oraz Projektanta. 24

25 16. WNIOSEK MATERIAŁOWY Zamawiający: Tytuł Projektu: Inwestor Zastępczy: Wykonawca: Wniosek o zatwierdzenie Materiałów i Urządzeń Nr dok. Miejsce i data wystawienia: Rodzaj materiału/urządzenia: Producent: Odniesienie do wymagań kontraktu: Uwagi: Planowana data dostawy na plac budowy: Planowana data wbudowania: Załączniki: Karta katalogowa wyrobu Atesty / certyfikaty Wnioskuję o zgodę na dostawę / zainstalowanie w/w Materiałów / Urządzeń Wypełnił Imię i Nazwisko: Stanowisko: Podpis, data 25
