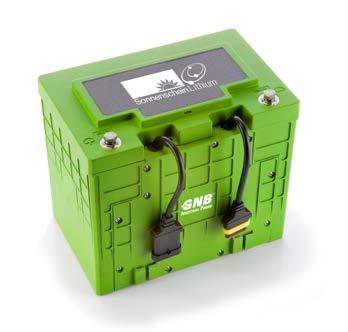

1 Sonnenschein Lithium HC (prąd o wysokim natężeniu) Sonnenschein Lithium to gama litowych modułów akumulatorowych o napięciu, 18 i 36 woltów. Produkty tej gamy gwarantują znacznie lepsze parametry czasu pracy, czasu ładowania, wagi i objętości w porównaniu z kwasowo-ołowiowymi modułami akumulatorów. Moduły Sonnenschein Lithium są idealne, gdy wymagane jest zastosowanie zaawansowanych systemów zasilania. Doskonałe funkcjonowanie bez potrzeby konserwacji dla użytkowników oznacza to oszczędność wynikającą z tańszej eksploatacji i pewność zastosowania bezpiecznej technologii Sonnenschein Lithium. System obsługi akumulatorów Sonnenschein Lithium został również zaprojektowany tak, aby zapewniać doskonałą funkcjonalność sterowania (w tym monitorowanie zdalne) zwłaszcza, gdy działa w połączeniu z modułami akumulatorowymi Sonnenschein Lithium. Gama produktów Sonnenschein Lithium to również zestawy monitorowania i diagnostyki pozwalające na zapis danych oraz szczegółowych wskaźników stanu wydajności. Technologia ta została wdrożona do sprzedaży w 26 roku. > 28 cykli przy % głębokości rozładowania oraz 4+ cykli przy 8% głębokości rozładowania* > Wyjątkowa stabilność napięcia > Możliwość podłączenia do maks. 7 V i Ah > Nie wymagają konserwacji > Wewnątrzmodułowe balansowanie > Kompatybilne z gamą ładowarek GNB Lithium > Przekaz monitorowanych danych za pomocą systemu zarządzania akumulatorem (BMS) > Ognioodporne tworzywa > Wskaźnik LED (stanu akumulatora) > Szelki (SL 1HC, SL 8HC oraz SL18 69HC) > Produkowane w standardowych rozmiarach BCI Specyfikacja SL 4HC SL 1HC SL 8HC SL18 69HC SL36 46HC SL 4HC BMS** Nominalne napięcie modułu,8 V,8 V,8 V 19,2 V 38,4 V Nominalna pojemność (C/5, 23 C) 4 Ah 1 Ah 8 Ah 69 Ah 46 Ah Waga (średnia) w kilogramach 6,5 kg 15,8 kg 19,5 kg 14,9 kg 19,6 kg Waga (średnia) w funtach 14,3 lbs 34,8 lbs 42,9 lbs 32,8 lbs 43,1 lbs Wymiary (w tym końcówki): dł. x szer. x wys. (mm) 197 x 1 x x 172 x x 172 x x 148 x x 172 x 225 Wymiary (w tym końcówki): dł. x szer. x wys. (cale) 7,76 x 5, x 7,17,2 x 6,77 x 8,86, x 6,77 x 8,86,6 x 5,83 x 9,65, x 6,77 x 8,86 Numer grupy BCI U1R Grupa 24 Grupa 27 N/A Grupa 27 Końcówki, gwinty wewnętrzne M6 x 1, M8 x 1,25 M8 x 1,25 M8 x 1,25 M8 x 1,25 Energia właściwa 79 Wh/kg 89 Wh/kg 91 Wh/kg 89 Wh/kg Wh/kg Gęstość energii 1 Wh/l 9 Wh/l 148 Wh/l 6 Wh/l 149 Wh/l Standardowe rozładowanie przy 25 C Maks. ciągły prąd 8 A 15 A 15 A A A obciążenia Szczytowy prąd A 3 A 3 A 2 A 5 A obciążenia (3 s) Napięcie odcięcia V V V 15 V 3 V Maks. napięcie ładowania 14,6 V 14,6 V 14,6 V 21,9 V 43,8 V Napięcie konserwacyjne Sugerowany prąd C/2 14 V 2A 14 V 14 V 7A Standardowe ładowanie Czas ładowania C/2*** 2,5 hrs 2,5 hrs 2,5 hrs 2,5 hrs 2,5 hrs Maks. opór prądu stałego 15 mω 6 mω 5 mω mω 25 mω Średni ekwiwalent zawartości litu (g) * Faktyczna liczba cykli zależy od zastosowania. ** Wbudowany system zarządzania z akumulatorem. *** Szybsze ładowanie jest możliwe w zależności od zastosowania. 21 V 35A 42 V 23A

2 Wspólna specyfikacja Temperatura rozładowania Temperatura ładowania - C do 5 C C do 45 C Temperatura przechowywania -4 C do 5 C Praca w dozwolonej wilgotności 5% do 95% (bez kondensacji) Odporność na wodę i kurz IP 56 Wstrząsy i wibracje IEC623, DIN VG FCC klasy B, CE, UL1642 Klasyfikacja przewozowa UN 348, klasa 9 Specyfikacja systemu zarządzania akumulatorem (tylko SL 4HC BMS) Zewnętrzna komunikacja Parametry monitorowania 1 x łącznik z interfejsem diagnostycznym RS485 bus dla Stanu Naładowania (SOC), kody błędów, bilans pakietu systemowego Dane informacyjne o module akumulatorowym Sonnenschein Lithium Wydajność pojemności Sonnenschein Lithium w temp. 23 C c/2 ładowania i rozładowania, % głębokości rozładowania Profile napięcia Sonnenschein Lithium w różnych wariantach; w temperaturze otoczenia 23 C 14 C/8.5 C/5 C/3 C/2 8 1C 2C Capacity (% rated) Pojemność (%) Napięcie (V) Cykle Pojemność % Profile napięcia Sonnenschein Lithium w stopniu rozładowania C/2; w różnych temperaturach otoczenia Typowe dla Sonnenschein Lithium C/2 napięcie ładowania i profile stanu naładowania (SOC) w temperaturze otoczenia 23 C.5 15 Napięcie (V) C 4 C 3 C 2 C C C Napięcie (V) Stan naładowania (SOC) - C Pojemność % 3 15 Czas ładowania (min.) Wydajność może być różna w zależności od użytych ogniw oraz zastosowań (ale nie tylko). Jeśli ogniwo jest używane niezgodnie ze specyfikacjami, wydajność może się zmniejszyć. Wszystkie specyfikacje mogą ulec zmianie bez uprzedniego powiadomienia. Wszystkie informacje zawarte w niniejszym materiale uważa się, ale nie gwarantuje, za aktualne i dokładne.

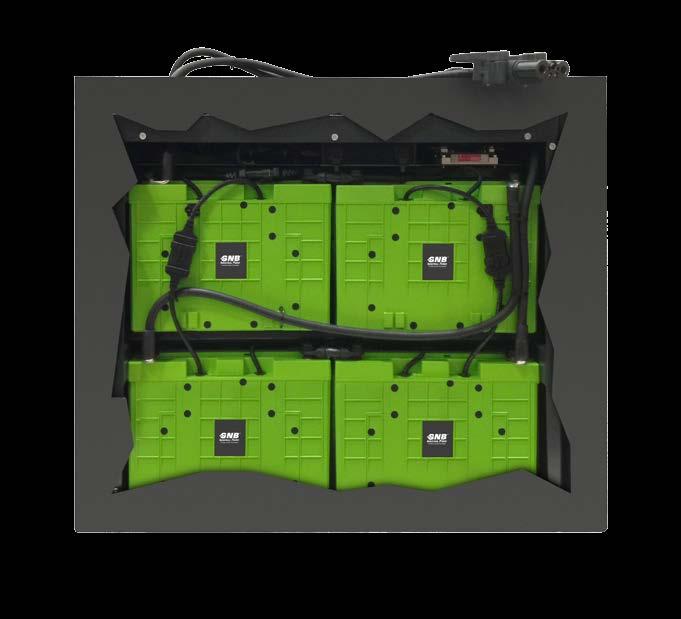

3 Moduł SL24 4 VHC Moduł SL24 4 VHC jest 24-woltowym, wysoko wydajnym akumulatorem. Jego technologia zaprojektowana została tak, aby dostarczać dużą moc przy krótkich okresach rozładowań i połączyć moc litu z bezpieczeństwem fosforanu w lekkiej, uniwersalnej obudowie. Moduł Sl24 4VHC sprawdza się idealnie w ważnych zastosowaniach energetycznych. Niezawodność, długa żywotność oraz brak potrzeby konserwacji modułu zapewnia użytkownikom pewność działania 24/7, z możliwością minimalizacji kosztów eksploatacyjnych. System zarządzania akumulatorem (BMS) w pełni integruje się z aplikacjami SL24 4VHC. Działanie akumulatora jest zarządzane lokalnie, a aktualne informacje systemowe mogą być monitorowane z każdego miejsca na świecie. > Niezawodność dla kluczowych zastosowań > Najdłuższy na rynku cykl pracy > Wysoka gęstość mocy > Napięcie szeregu: 24-7 V > Bardzo dobre możliwości ładowania/rozładowania > Wmontowane monitorowanie temperatury akumulatora > Działanie przy szerokim zakresie temperatur > Wewnątrzmodułowe balansowanie > Pełna integracja z systemem zarządzania akumulatorem SL > Ognioodporna obudowa > Mały wpływ na środowisko > Nie wymaga konserwacji Specyfikacja Moduł SL24 4VHC Napięcie nominalne 25,6 V Pojemność nominalna 4 Ah Napięcie ładowania Zalecane 29,2 V Napięcie ładowania Konserwujące 27,6 V Prąd ładowania Zalecany ciągły 4 A Prąd ładowania Maks. ciągły 1 A* Napięcie rozładowania Minimum 18,4 V Maks. prąd rozładowania sekund 7 A* Maks. prąd rozładowania Ciągły 24 A* Energia właściwa ( sekund) > 8 W/kg Gęstość mocy ( sekund) > W/L Waga 16,5 kg Końcówki Gwinty wewnętrzne M8 x 1,25 Wymiary zewnętrzne Dług. x Szer. x Wys. 256 x 165 x 2 mm * Wydajność cyklu pracy należy skonsultować z GNB.

4 Wspólna specyfikacja Temperatura rozładowania Temperatura ładowania - C do 5 C C do 45 C Temperatura przechowywania -4 C do 5 C Praca w dozwolonej wilgotności 5% do 95% (bez kondensacji) Odporność na wodę i kurz IP 56 Wstrząsy i wibracje IEC623, DIN VG FCC klasy B, CE, UL1642, IEC 623 Klasyfikacja przewozowa UN 348, klasa 9 Dane informacyjne o module SL24 4VHC Dane cykli dla modułu SL24 4VHC Pojemność (w %) Cykle równe: cykli rozładowania na 1 minutę 1 cykl ładowania w temperaturze 23 C Cykle Wydajność może być różna w zależności od użytych ogniw oraz zastosowań (ale nie tylko). Jeśli ogniwo jest używane niezgodnie ze specyfikacjami, wydajność może się zmniejszyć. Wszystkie specyfikacje mogą ulec zmianie bez uprzedniego powiadomienia. Wszystkie informacje zawarte w niniejszym materiale uważa się, ale nie gwarantuje, za aktualne i dokładne.

5 Sonnenschein Lithium LC (prąd o niskim natężeniu) Sonnenschein Lithium oferuje łatwe w montażu wymienne wyposażenie dla typowych kwasowo-ołowiowych akumulatorów. Moduły litowo-jonowe oferują: 4 Ah i 2 Ah z możliwością obciążenia szczytowego, odpowiednio: 8A i A. Sonnenschein Lithium zawiera wbudowaną automatyczną ochronę i nie wymaga zewnętrznego systemu zarządzania akumulatorem dla optymalnego użytkowania. Wydłużony czas działania przy mniejszej wadze i rozmiarze w porównaniu z modułami kwasowo-ołowiowymi. Sonnenschein Lithium LC jest idealnym wyborem, gdy wymagane jest niskie napięcie i wysoka gęstość energii. Sonnenschein Lithium LC zapewnia doskonały przepływ mocy i cykl pracy, co w rezultacie obniża koszty operacyjne i gwarantuje znaczny zwrot z inwestycji. Technologia ta została wprowadzona na rynek w 26 roku. > Wbudowana ochrona przez przeładowaniem, nadmiernym rozładowaniem oraz przegrzaniem > Nie jest wymagany system zarządzania akumulatorem > Połączenie szeregowe nawet 4 akumulatorów (48 V) > Wewnątrzmodułowe balansowanie > Wskaźnik LED (stanu akumulatora) > Nie wymaga konserwacji > Opcjonalny wskaźnik rozładowania akumulatora (system zarządzania akumulatorem SL / wyświetlacz stan naładowania) wyświetla stan naładowania oraz błędy > Ognioodporna obudowa Specyfikacja SL 4LC SL24 2LC Nominalne napięcie modułu.8 V 25,6 V Nominalna pojemność (C/5, 23 C) 4 Ah 2 Ah Waga (średnia) w kilogramach 6,5 kg 6,4 kg Waga (średnia) w funtach 14,3 lbs 14,1 lbs Wymiary (w tym końcówki): dł. x szer. x wys. (mm) 197 x 1 x x 1 x 183 Wymiary (w tym końcówki): dł. x szer. x wys. (cale) 7,76 x 5, x 7,17 7,76 x 5, x 7,2 Numer grupy BCI U1 U1 Końcówki, gwinty wewnętrzne M6 x 1, M6 x 1, Energia właściwa 79 Wh/kg 8 Wh/kg Gęstość energii 1 Wh/l 1 Wh/l Standardowe rozładowanie przy 25 C Maks. ciągły prąd obciążenia 3 A 3 A Szczytowy prąd obciążenia (3 s) 8 A A Napięcie odcięcia V 2 V Standardowe ładowanie Maks. napięcie ładowania 14 V 28 V Napięcie konserwacyjne Sugerowany prąd C/2 Czas ładowania C/2*** 2,5 hrs 2,5 hrs Maks. opór prądu stałego 15 mω 43 mω,8 V 2 A 27,6 V A *Szybsze ładowanie jest możliwe w zależności od zastosowania.

6 Wspólna specyfikacja Temperatura rozładowania Temperatura ładowania - C do 5 C C do 45 C Temperatura przechowywania -4 C do 5 C Praca w dozwolonej wilgotności 5% do 95%, (bez kondensacji) Odporność na wodę i kurz IP 56 Wstrząsy i wibracje IEC623, DIN VG FCC klasy B, CE, IEC 623 UL1642 (tylko ogniwa) Klasyfikacja przewozowa UN 348, klasa 9 Dane informacyjne dla modułu akumulatoroweg Sonnenschein Lithium Wydajność pojemności Sonnenschein Lithium w temp. 23 C c/2 ładowania i rozładowania, % głębokości rozładowania Profile napięcia Sonnenschein Lithium w różnych wariantach; w temperaturze otoczenia 23 C 14 C/8.5 C/5 C/3 C/2 8 1C 2C Pojemność (w %) Capacity (% rated) Napięcie Cykle Pojemność % Profile napięcia Sonnenschein Lithium w stopniu rozładowania C/2; w różnych temperaturach otoczenia Typowe dla Sonnenschein Lithium C/2 napięcie ładowania i profile stanu naładowania (SOC) w temperaturze otoczenia 23 C Napięcie C 4 C 3 C 2 C C C Napięcie Stan naładowania (SOC) - C Pojemność % 3 15 Czas ładowania (w min.) Wydajność może być różna w zależności od użytych ogniw oraz zastosowań (ale nie tylko). Jeśli ogniwo jest używane niezgodnie ze specyfikacjami, wydajność może się zmniejszyć. Wszystkie specyfikacje mogą ulec zmianie bez uprzedniego powiadomienia. Wszystkie informacje zawarte w niniejszym materiale uważa się, ale nie gwarantuje, za aktualne i dokładne.

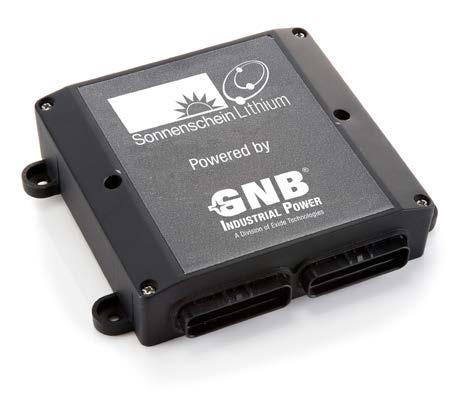

7 System zarządzania akumulatorem Sonnenschein Lithium (SL BMS) SL BMS został zaprojektowany, aby zarządzać bezpieczeństwem systemu, zoptymalizować jego wydajność oraz kontrolować komunikację z aplikacją i światem zewnętrznym. SL BMS jest kompatybilny ze wszystkimi modułami litowo-jonowymi Sonnenschein typu HC i VHC. System zarządzania akumulatorami Sonnenschein Lithium (SL BMS) został zaprojektowany do użytku razem z modułami akumulatorowymi Sonnenschein Lithium. BMS zapewnia różnorodne opcje, które ułatwiają monitorowanie temperatury, napięcia, prądu oraz stanu naładowania modułów typu HC i VHC. Jeden system SL BMS jest w stanie zarządzać nawet 48 modułami Sonnenschein Lithium. Technologia ta została wprowadzona na rynek w 26 roku. > Monitorowanie temperatury, napięcia, prądu i stanu naładowania > System SL BMS jest w stanie zarządzać wieloma modułami akumulatorowymi > Kanał komunikacyjny CANbus umożliwia kontrolę i zarządzanie > Cyfrowe i analogowe porty wejścia i wyjścia > Kontrola równowagi między akumulatorami > Sterowanie ładowania > Sterowanie maks. 4 stycznikami > System weryfikacji uziemienia > Tryb uśpienia za pomocą przycisku OFF Specyfikacja SL BMS LV SL BMS HV SL BMS SHV Wymiary, w tym zaczepy mocujące i wystające złącza (dł. x szer. x wys.) 188 mm x 157 mm x 42 mm Waga (kg),55 Zewnętrzna komunikacja CAN 2,b, 5, 25, 5 Kbit/s, standardowe konstrukcje Komunikacja z modułami akumulatorowymi RS-485 Zewnętrzne sygnały kontrolne Sygnał kontrolny dla linii, wstępnego ładowania, styczników ładowania Parametry Monitorowania Stan naładowania, kody błędów, równowaga systemowa Izolacja Pomiar izolacji między obudową i akumulatorem Praca w dozwolonej wilgotności 5-95%, bez kondensacji Fabryczna obudowa IP56, UL 94V- (4x) 5 mm otwory montażowe FCC klasy B, CE Fabryczna obudowa IP56, UL 94V- (4x) 5 mm otwory montażowe Zakres działania V 15 V V 45 V 35 V 7 V

8 Wyświetlacz SL LC Wyświetlacz SL LC to proste i eleganckie rozwiązanie dla modułów akumulatorowych Sonnenschein Lithium LC. Wyświetlacz SL LC może być używany nawet z 4 modułami akumulatorowymi Sonnenschein Lithium LS V, połączonymi szeregowo. Wskazuje na stan naładowania oraz błędy. Technologia ta została wprowadzona na rynek w 26 roku. > Wskaźnik LED (stanu naładowania); -stopniowy > Ledowy wskaźnik błędów > Wspomaga system balansowania akumulatorów > Kabel połączeniowy o długości 1,4 m > Tryb automatycznego uśpienia > Łatwy montaż Specyfikacja Maksymalna liczba akumulatorów w szeregu 4 (maks. V) Wymiary: dł. x szer. x wys. x 45 x 14 mm Waga (kg), Wskaźnik rozładowania baterii -stopniowy niebieski wskaźnik LED (stanu naładowania/statusu) Komunikacja z obudową akumulatora RS-485 Modele monitorowania Stan naładowania, kody błędów, balansowanie modułów Fabryczna obudowa IP56, UL 94V- (2x) M4 gwintowane otwory w spodniej części FCC klasy B, CE
