Islandzko-Polskie Biuro Projektów Energetycznych Sp. z o.o Łódź, ul. Ratajska 14/18 PROJEKT WYKONAWCZY
|
|
- Ewa Irena Kowalska
- 8 lat temu
- Przeglądów:
Transkrypt

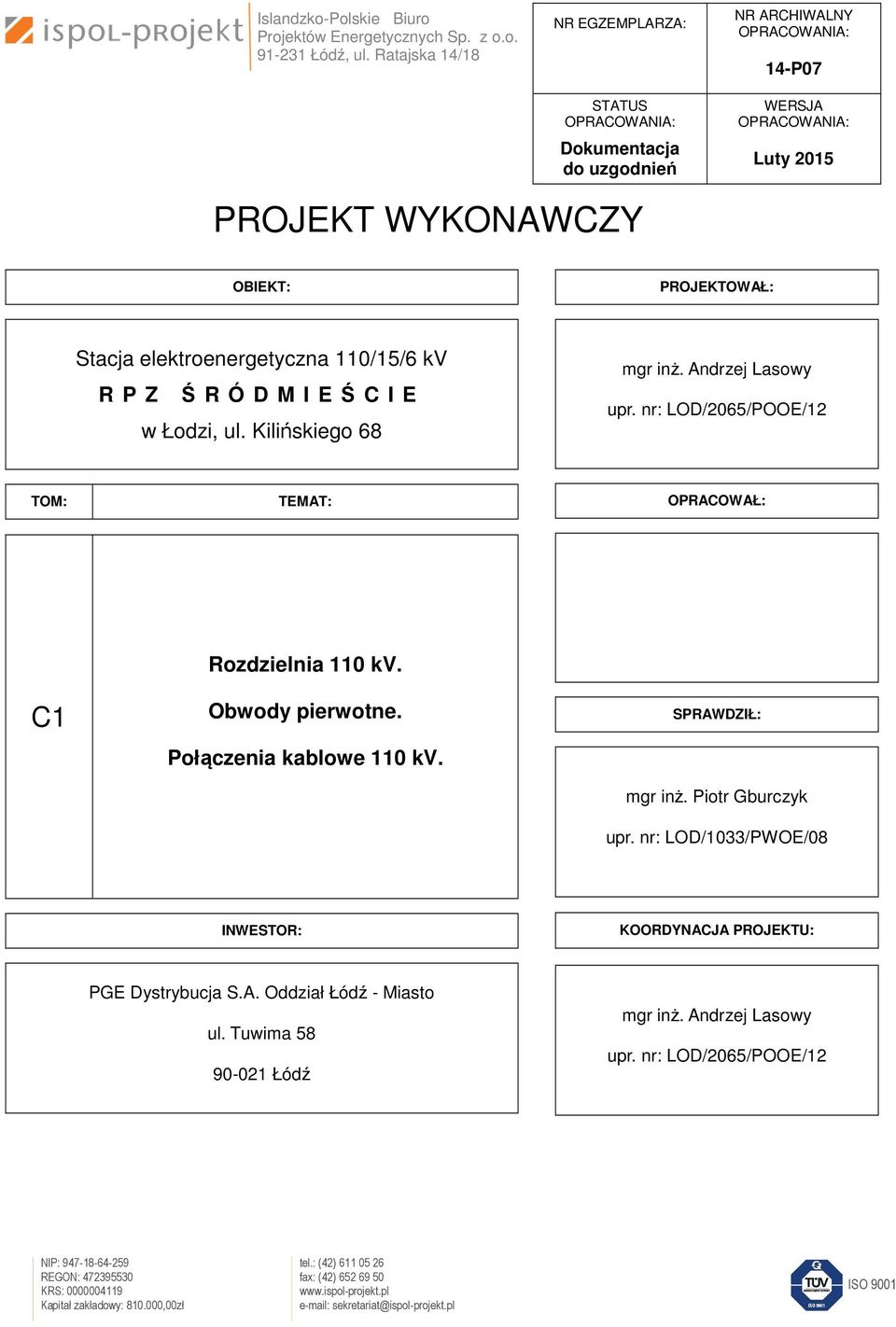

1 Islandzko-Polskie Biuro Projektów Energetycznych Sp. z o.o Łódź, ul. Ratajska 14/18 NR EGZEMPLARZA: STATUS OPRACOWANIA: Dokumentacja do uzgodnień NR ARCHIWALNY OPRACOWANIA: 14-P07 WERSJA OPRACOWANIA: Luty 2015 PROJEKT WYKONAWCZY OBIEKT: PROJEKTOWAŁ: Stacja elektroenergetyczna 110/15/6 kv R P Z Ś R Ó D M I E Ś C I E w Łodzi, ul. Kilińskiego 68 mgr inż. Andrzej Lasowy upr. nr: LOD/2065/POOE/12 TOM: TEMAT: OPRACOWAŁ: Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. SPRAWDZIŁ: mgr inż. Piotr Gburczyk upr. nr: LOD/1033/PWOE/08 INWESTOR: KOORDYNACJA PROJEKTU: PGE Dystrybucja S.A. Oddział Łódź - Miasto ul. Tuwima Łódź mgr inż. Andrzej Lasowy upr. nr: LOD/2065/POOE/12 NIP: REGON: KRS: Kapitał zakładowy: ,00zł tel.: (42) fax: (42) sekretariat@ispol-projekt.pl ISO 9001
2 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 1 Spis części i tomów opracowania Numer tomu Tytuł zakres Część A Projekt budowlany. - Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Część B Projekt wykonawczy. Stacja elektroenergetyczna 110/15/6 kv. Część ogólnobudowlana. B1 Droga dojazdowa. Zjazd drogowy. B2/1 Budynek stacyjny. Architektura. Konstrukcja. B2/2 Budynek stacyjny. Instalacje: c.o. wentylacji. B2/3 Budynek stacyjny. Instalacje elektryczne B3 Instalacje odwodnienia drogi transportowej. Drenaż. Część C Projekt wykonawczy. Stacja elektroenergetyczna 110/15/6 kv. Część elektroenergetyczna. C2/1 Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. Rozdzielnia 110 kv. Obwody wtórne. Pola pomiaru napięcia i uziemników systemowych. C2/2 Rozdzielnia 110 kv. Obwody wtórne. Pole linii Drewnowska. C2/3 Rozdzielnia 110 kv. Obwody wtórne. Pole linii PKP 1. C2/4 Rozdzielnia 110 kv. Obwody wtórne. Pole linii Milionowa. C2/5 Rozdzielnia 110 kv. Obwody wtórne. Pole transformatora 110/15/6 kv TR1. C2/6 Rozdzielnia 110 kv. Obwody wtórne. Pole łącznika szyn zbiorczych. C2/7 Rozdzielnia 110 kv. Obwody wtórne. Pole transformatora 110/15/6 kv TR2. C2/8 Rozdzielnia 110 kv. Obwody wtórne. Pole linii Janów. C2/9 Rozdzielnia 110 kv. Obwody wtórne. Pole linii PKP 2. Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 2

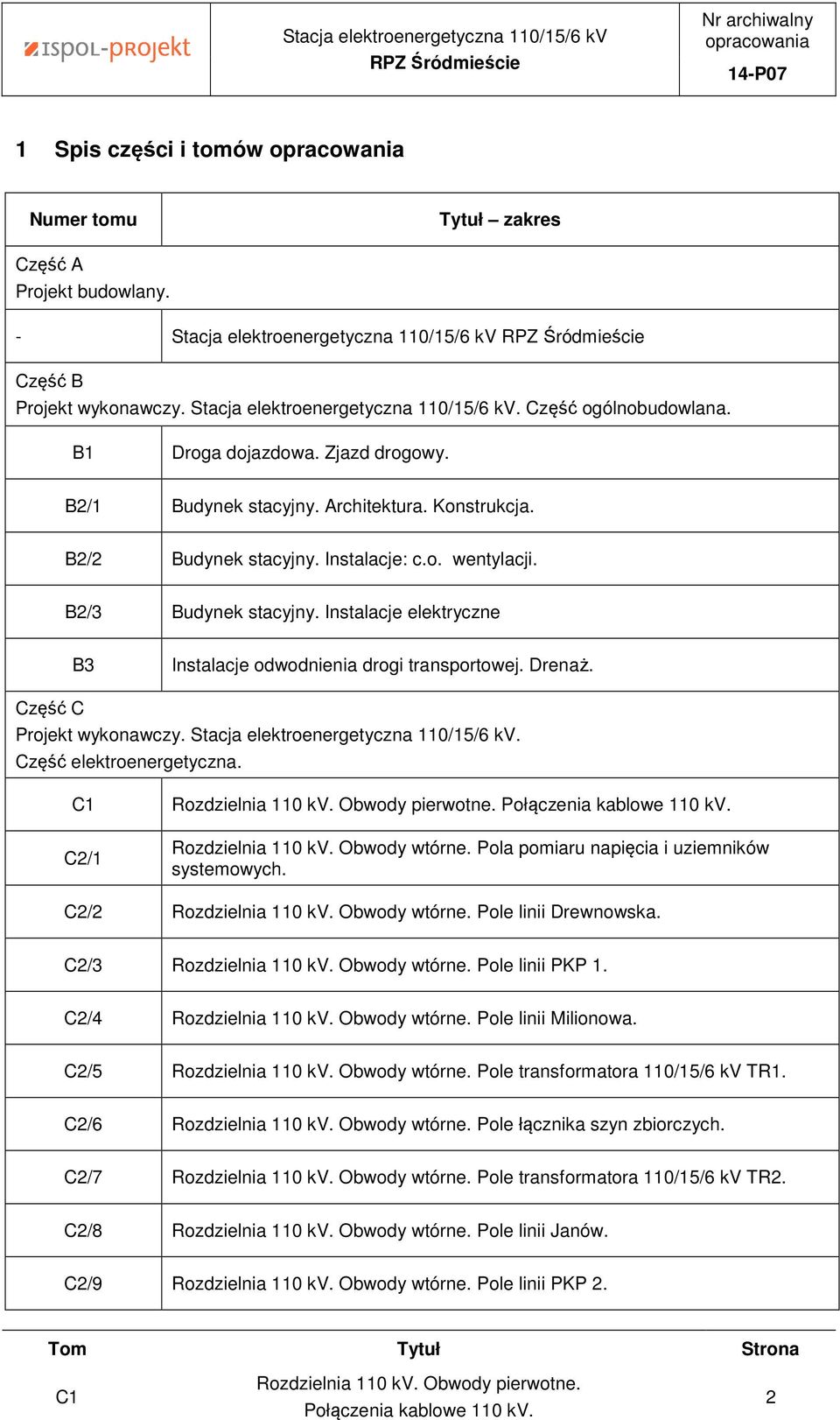

3 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 Numer tomu Tytuł zakres C2/10 Rozdzielnia 110 kv. Obwody wtórne. Pole linii Łąkowa. C2/11 Rozdzielnia 110 kv. Obwody wtórne. Bilansujący pomiar energii elektrycznej. C2/12 Rozdzielnia 110 kv. Obwody wtórne. Zabezpieczenie szyn zbiorczych i LRW C3 Układy ogólnostacyjne. Obwody wtórne. Centralna sygnalizacja stacji. C4 System sterowania i nadzoru oraz koncentrator zabezpieczeń. C5 Instalacja uziemienia stacji. C6 Połączenia kablowe C7 C8 C9 Wyposażenie w sprzęt BHP, ppoż. Zainstalowanie zabezpieczenia różnicowego w polu linii 110 kv Śródmieście w SE 220/110/15 kv Janów Zainstalowanie zabezpieczenia różnicowego w polu linii 110 kv Śródmieście w SE 220/110/15 kv Milionowa Część D Projekt wykonawczy. Stacja elektroenergetyczna 110/15/6 kv. Część teletechniczna. D1 Telekomunikacja. D2 System ochrony technicznej Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 3
4 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 2 Spis zawartości tomu 2.1 Spis treści 1 Spis części i tomów opracowania Spis zawartości tomu Spis treści Spis załączników Spis części rysunkowej Oświadczenie Historia dokumentacji Założenia projektowe Podstawa opracowania Przedmiot opracowania Zakres opracowania Opis techniczny Stan istniejący Demontaże i układ przejściowy Pierwszy etap Drugi etap Wymagane wyłączenia Stan projektowany Rozdzielnia 110 kv Pola linii 110 kv Pola transformatora 110/15/6 kv Pole łącznika szyn zbiorczych Pola pomiaru napięcia Parametry projektowanej aparatury Sposób prowadzenia kabli 110 kv Kable linii 110 kv Kable do transformatorów TR Ochrona od przepięć Tabliczki informacyjne Uwagi montażowe Obliczenia Wartości rzeczywiste Obliczenia zwarciowe Dobór kabla łączącego pole numer 5 i 7 z transformatorami 110/15/6 kv Dobór mocy rdzeni przekładników Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 4
5 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 7 Zbiorcze zestawienie materiałów Spis załączników Numer Tytuł Załącznik 1 Karta katalogowa zaprojektowanej rozdzielnicy GIS Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 5
6 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P Spis części rysunkowej Numer rysunku Tytuł rysunku Numer archiwalny rysunku Stan istniejący. Schemat elektryczny. Układ rozdzielni 110 kv na czas budowy. Stan istniejący. Plan budynku. Układ rozdzielni 110 kv na czas budowy. Rozdzielnia 110 kv. Schemat główny. Rozdzielnia 110 kv. Plan budynku. Rozdzielnia 110 kv. Profile pól. 14-P P P P P Plan kablowni. 14-P Plan parteru. 14-P Przekrój A-A. 14-P Przekrój B-B. 14-P Przekrój C-C. 14-P Przekrój D-D i E-E. 14-P Szczegóły montażowe. 14-P System uszczelnienia wprowadzeń kablowych. 14-P Konstrukcja wsporcza pod głowice kablowe i ograniczniki przepięć 110 kv 14-P Zestawienie tabliczek informacyjnych. Część 1 14-P Zestawienie tabliczek informacyjnych. Część 2 14-P Tabliczki ostrzegawczo informacyjne. Zestawienie formatów wymiarowych. 14-P Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 6

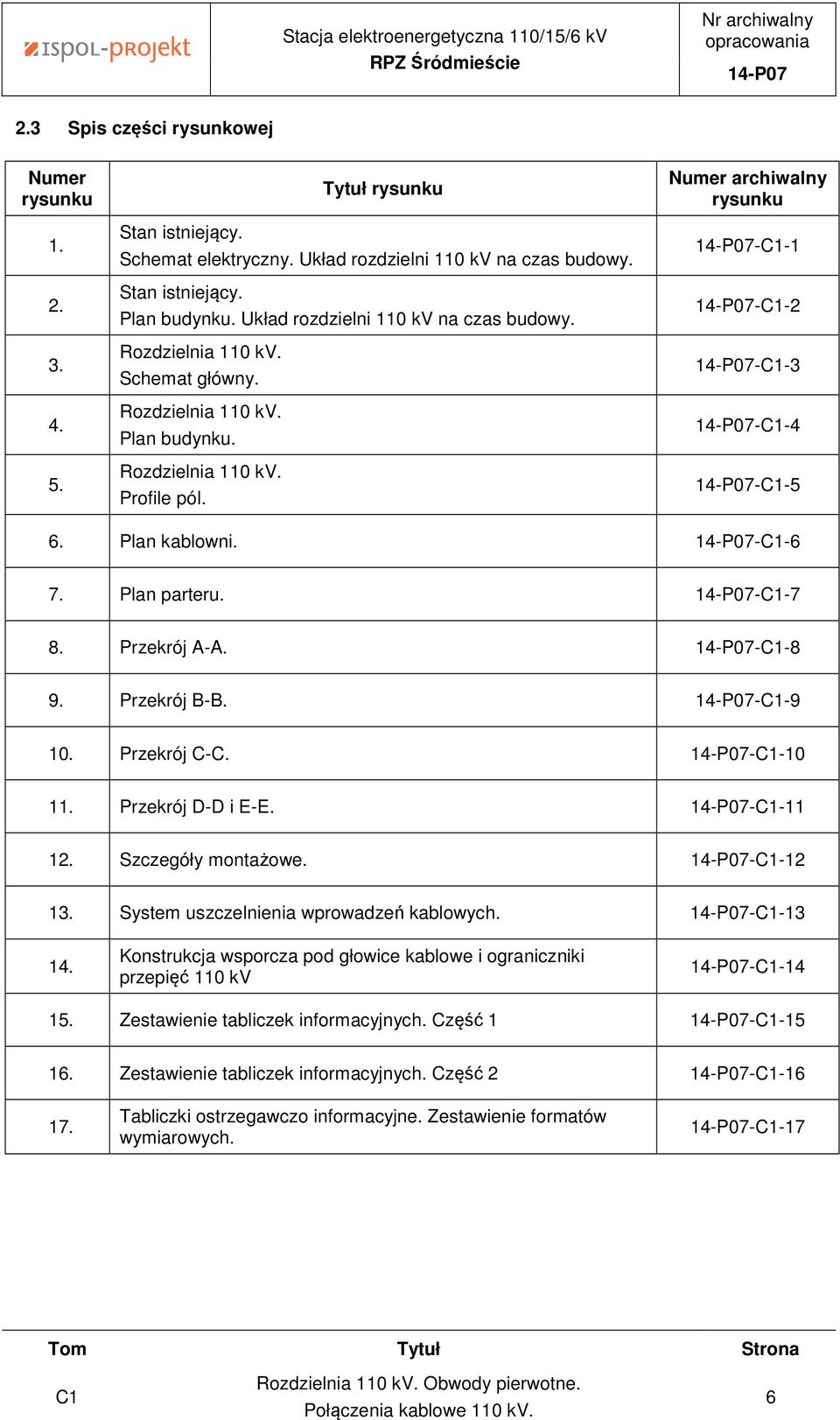

7 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 3 Oświadczenie Niniejszy tom: Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. Projektu wykonawczego pn.: Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście. opracowano zgodnie z: - obowiązującymi przepisami, polskimi normami i zasadami wiedzy technicznej, - projektem budowlanym zatwierdzonym decyzją nr. - standardami Inwestora - założeniami projektowymi będącymi załącznikiem do postępowania przetargowego Projektant Koordynacja projektu Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 7

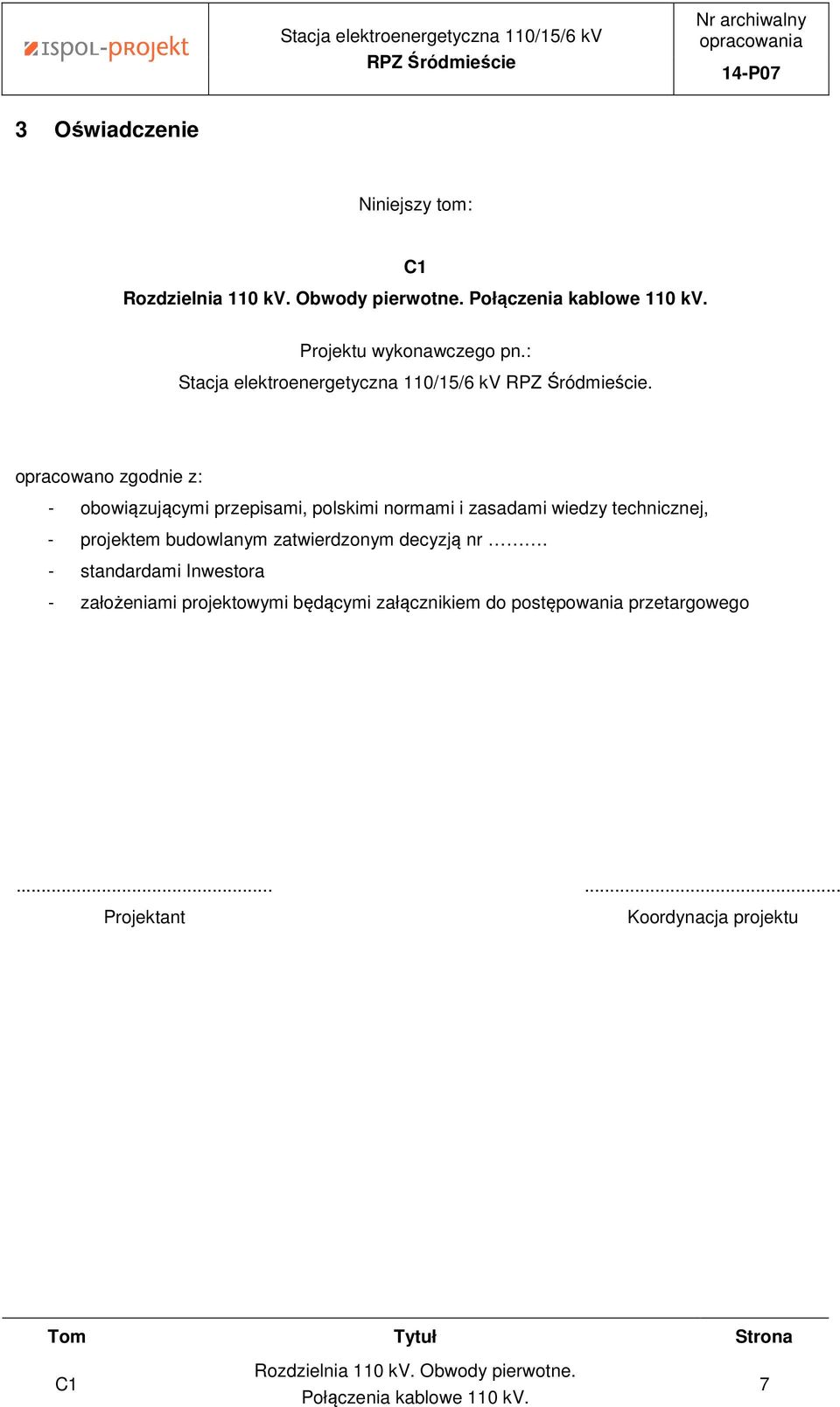

8 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 4 Historia dokumentacji Wersja opracowania Opis / Treść zmiany Styczeń 2015 Egz. do uzgodnień. Luty 2015 Aktualizowano schemat główny w zakresie parametrów projektowanej aparatury Zmieniono miejsce posadowienia rozdzielnicy 110 kv Przesunięto otwory w stropie pod kable 110 kv i sterownicze Aktualizowano plan pomieszczenia Aktualizowano profile rozdzielnicy i budynku Aktualizowano instalację drabinek kablowych Aktualizowano rysunki konstrukcji wsporczej głowic kablowych i ograniczników przepięć Sprecyzowano zakres i harmonogram wyłączeń Na rysunkach dodano podziemny tunel kablowy Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 8

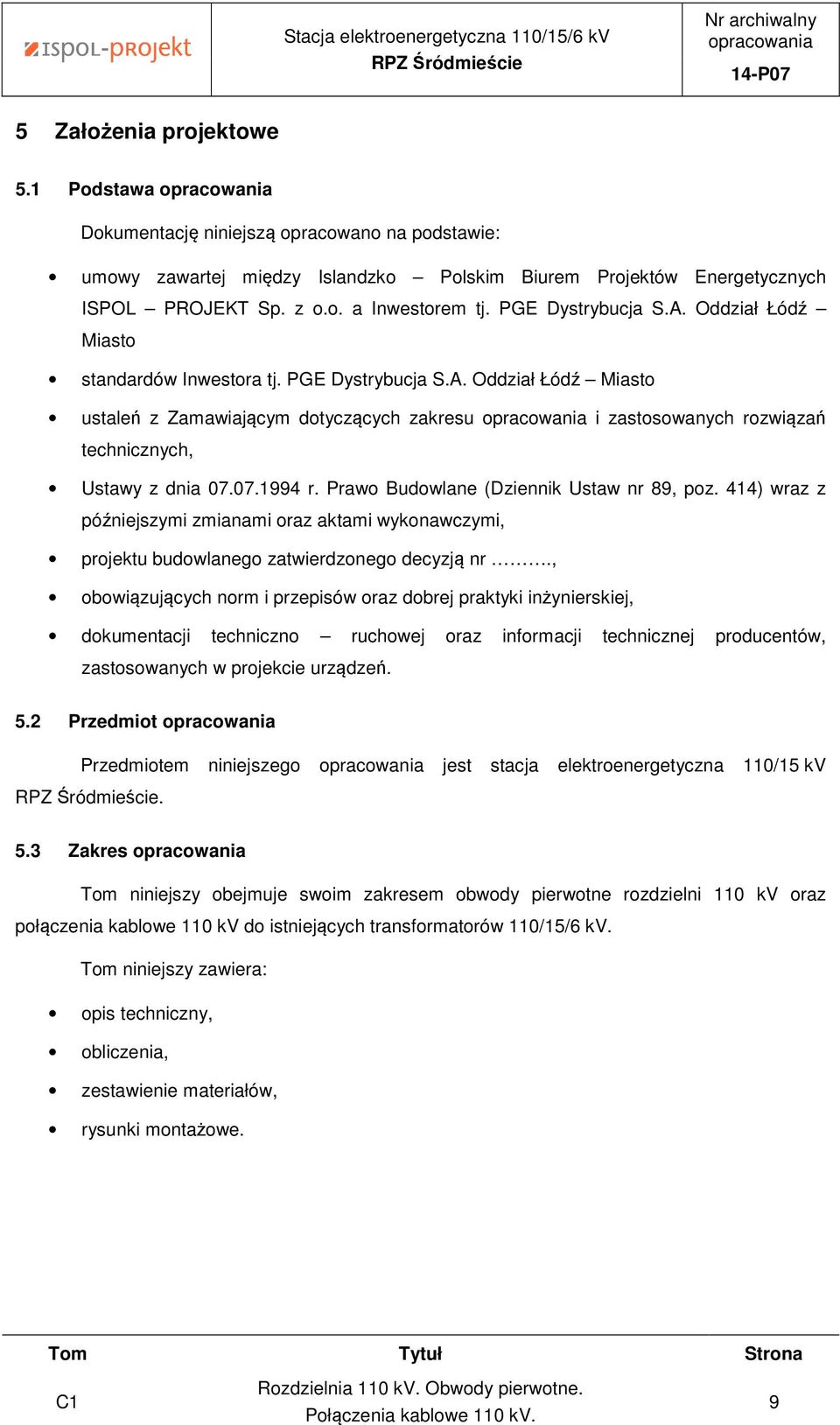

9 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 5 Założenia projektowe 5.1 Podstawa opracowania Dokumentację niniejszą opracowano na podstawie: umowy zawartej między Islandzko Polskim Biurem Projektów Energetycznych ISPOL PROJEKT Sp. z o.o. a Inwestorem tj. PGE Dystrybucja S.A. Oddział Łódź Miasto standardów Inwestora tj. PGE Dystrybucja S.A. Oddział Łódź Miasto ustaleń z Zamawiającym dotyczących zakresu opracowania i zastosowanych rozwiązań technicznych, Ustawy z dnia r. Prawo Budowlane (Dziennik Ustaw nr 89, poz. 414) wraz z późniejszymi zmianami oraz aktami wykonawczymi, projektu budowlanego zatwierdzonego decyzją nr., obowiązujących norm i przepisów oraz dobrej praktyki inżynierskiej, dokumentacji techniczno ruchowej oraz informacji technicznej producentów, zastosowanych w projekcie urządzeń. 5.2 Przedmiot opracowania Przedmiotem niniejszego opracowania jest stacja elektroenergetyczna 110/15 kv RPZ Śródmieście. 5.3 Zakres opracowania Tom niniejszy obejmuje swoim zakresem obwody pierwotne rozdzielni 110 kv oraz połączenia kablowe 110 kv do istniejących transformatorów 110/15/6 kv. Tom niniejszy zawiera: opis techniczny, obliczenia, zestawienie materiałów, rysunki montażowe. Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 9
10 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 6 Opis techniczny 6.1 Stan istniejący Przewidziana do modernizacji stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście wybudowana jest z wykorzystaniem typowych napowietrznych urządzeń 110 kv. Z uwagi na gęstą zabudowę miejską zamknięta została w hali przemysłowej. Istniejąca rozdzielnia składa się z: Dwóch pól liniowych 110 kv Dwóch pól transformatorów 110/15/6 kv Pola łącznika szyn zbiorczych Dwóch pól pomiaru napięcia Rezerwy miejsca pod cztery pola liniowe 110 kv Aparaty zainstalowane zostały na konstrukcjach wsporczych metalowych w ustawieniu wysokim. Połączenia między aparatami wykonane są z wykorzystaniem przewodu AFL i osprzętu aluminiowego. Stanowiska transformatorów mocy zlokalizowane są na zewnątrz budynku rozdzielni 110 kv od strony zachodniej. Połączenie pomiędzy polami transformatorów, a transformatorami wykonane zostały za pomocą izolatorów przepustowych. Schemat stanu istniejącego oraz plan budynku w którym zlokalizowana jest rozdzielnia 110 kv przedstawiono na rysunkach 1 i 2. Kable obwodów wtórnych prowadzone są w kanałach kablowych. 6.2 Demontaże i układ przejściowy Pierwszy etap Pierwszy etap demontażu obejmuje swym zakresem uwolnienie powierzchni budynku pod budowę projektowanej rozdzielnicy 110 kv w wykonaniu GIS. Przewidziane w tym etapie demontaże i zmiany obejmować będą: Demontaż aparatów w dwóch polach rezerwowych pole numer 9 i 10 Demontaż konstrukcji wsporczych w dwóch polach rezerwowych pola numer 9 i 10 Demontaż przekładników napięciowych wraz z połączeniami w polu pomiaru napięcia 2 pole numer 11 Demontaż konstrukcji wsporczej przekładników napięciowych w polu pomiaru napięcia 2 pole numer 11 Demontaż przekładnika prądowego w polu łącznika szyn zbiorczych pole numer 6 Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 10
11 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 Montaż i podłączenie przekładnika kombinowanego w miejscu przekładnika prądowego w polu łącznika szyn zbiorczych pole numer 6 Przepięcie obwodów napięciowych z pola pomiaru napięcia 2 do przekładnika kombinowanego w polu łącznika szyn zbiorczych. Przeniesienie kabli obwodów wtórnych z kanałów kablowych w miejsce umożliwiające prowadzenie prac budowlanych. Demontaż pomostu technologicznego nad demontowanymi polami UWAGA: Przed rozpoczęciem demontażu pomostu technologicznego oraz w czasie późniejszych prac budowlanych koniecznie zabezpieczyć należy szyny zbiorcze 110 kv przed przypadkowym dotknięciem. Sposób zabezpieczenia uzgodnić należy z inspektorem ds. BHP Drugi etap Drugi etap demontażu nastąpi po zakończeniu prac budowlanych objętych niniejszym projektem wykonawczym oraz po dokonaniu wszelkich niezbędnych połączeń projektowanej rozdzielnicy GIS z istniejącym układem stacji. Demontażu będą podlegały: Wszelkie aparaty 110 kv Wszelkie konstrukcji wsporcze Wszelkie połączenia kablowe obwodów wtórnych i potrzeb własnych UWAGA: Pod istniejącym budynkiem przebiega tunel kablowy. Prace związane z demontażami drugiego etapu nad tunelem kablowym należy prowadzić ze szczególną ostrożności. Zwrócić należy uwagę na wytrzymałość stropu nad tunelem. W miarę możliwości prace nad kanałem prowadzić bez użycia ciężkiego sprzętu. 6.3 Wymagane wyłączenia W celu wykonania prac wymagane będzie częściowe wyłączenie stacji elektroenergetycznej 110/15/6 kv RPZ Śródmieście. Przed rozpoczęciem prac ziemnych wymagane będzie wyłączenie sekcji 2 w celu wykonania demontażu przekładników prądowych w polu pomiaru napięcia oraz wymiany przekładnika prądowego na kombinowany w polu łącznika szyn zbiorczych. W tym samym czasie należy rozłączyć pola rezerwowe od szyn zbiorczych. Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 11
12 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 Kolejne wyłączenia potrzebne będą w celu wykonania połączeń już wybudowanej rozdzielni 110 kv GIS z istniejącymi transformatorami mocy. 6.4 Stan projektowany Rozdzielnia 110 kv Rozdzielnię 110 kv zaprojektowano jako wnętrzową, jednosystemową, dwusekcyjną w izolacji gazem SF6 (technologia GIS). Projektowana rozdzielnia 110 kv składać się będzie z: Pola pomiaru napięcia - pole numer PN1 Pola linii 110 kv Drewnowska pole numer 2 Pola linii 110 kv PKP1 pole numer 3 Pola linii 110 kv Milionowa pole numer 4 Pola transformatora 110/15/6 kv TR1 pole numer 5 Pola łącznika szyn zbiorczych pole numer 6 Pola transformatora 110/15/6 kv TR2 pole numer 7 Pola linii 110 kv Janów pole numer 8 Pola linii 110 kv PKP2 pole numer 9 Pola linii 110 kv Łąkowa pole numer 10 Pola pomiaru napięcia - pole numer PN2 Pomieszczenie rozdzielni 110 kv zaprojektowane zostało w sposób umożliwiający przyszłościową rozbudowę projektowanej rozdzielni GIS o dwa pola linii 110 kv, po jednym do każdej z sekcji rozdzielnicy. Dostarczycielem rozdzielnicy GIS będzie firma ALSTOM Pola linii 110 kv Zaprojektowano sześć pól liniowych 110 kv. Każde pole linii 110 wyposażone będzie w kolejności od szyn zbiorczych w: Odłącznik szynowy z funkcją uziemnika strony wyłącznika Wyłącznik Przekładnik prądowy Odłącznik liniowy z funkcją uziemnika strony wyłącznika Ogranicznik przepięć Przekłdnik napięciowy Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 12
13 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 Uziemnik szybki Pola transformatora 110/15/6 kv Zaprojektowano dwa pola transformatorów 110/15/6 kv. Każde pole wyposażone będzie w kolejności od szyn zbiorczych w: Odłącznik szynowy z funkcją uziemnika strony wyłącznika Wyłącznik Przekładnik prądowy Uziemnik szybki Pole łącznika szyn zbiorczych Zaprojektowano jedno pole łącznika szyn zbiorczych, które wyposażone zostanie w kolejności sekcji 1 szyn zbiorczych w: Odłącznik szynowy z funkcją uziemnika strony wyłącznika Wyłącznik Przekładnik prądowy Przekładnik napięciowy Odłącznik szynowy z funkcją uziemnika strony wyłącznika Pola pomiaru napięcia Zaprojektowano dwa pola pomiaru napięcia. Każde pole wyposażone będzie w kolejności od szyn zbiorczych w: Odłącznik szynowy z funkcją uziemnika strony przekładnika napięciowego Przekładnik napięciowy Uziemnika szyn zbiorczych Parametry projektowanej aparatury Wszystkie projektowane parametry zastosowanej aparatury przedstawiono na schemacie elektrycznym rysunek numer Sposób prowadzenia kabli 110 kv Kable linii 110 kv Projekt wykonawczy nie obejmuje swym zakresem trasę linii kablowych poza budynkiem jak również zestawienie materiałów nie obejmuje kabli 110 kv i głowic kablowych 110 kv. W Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 13

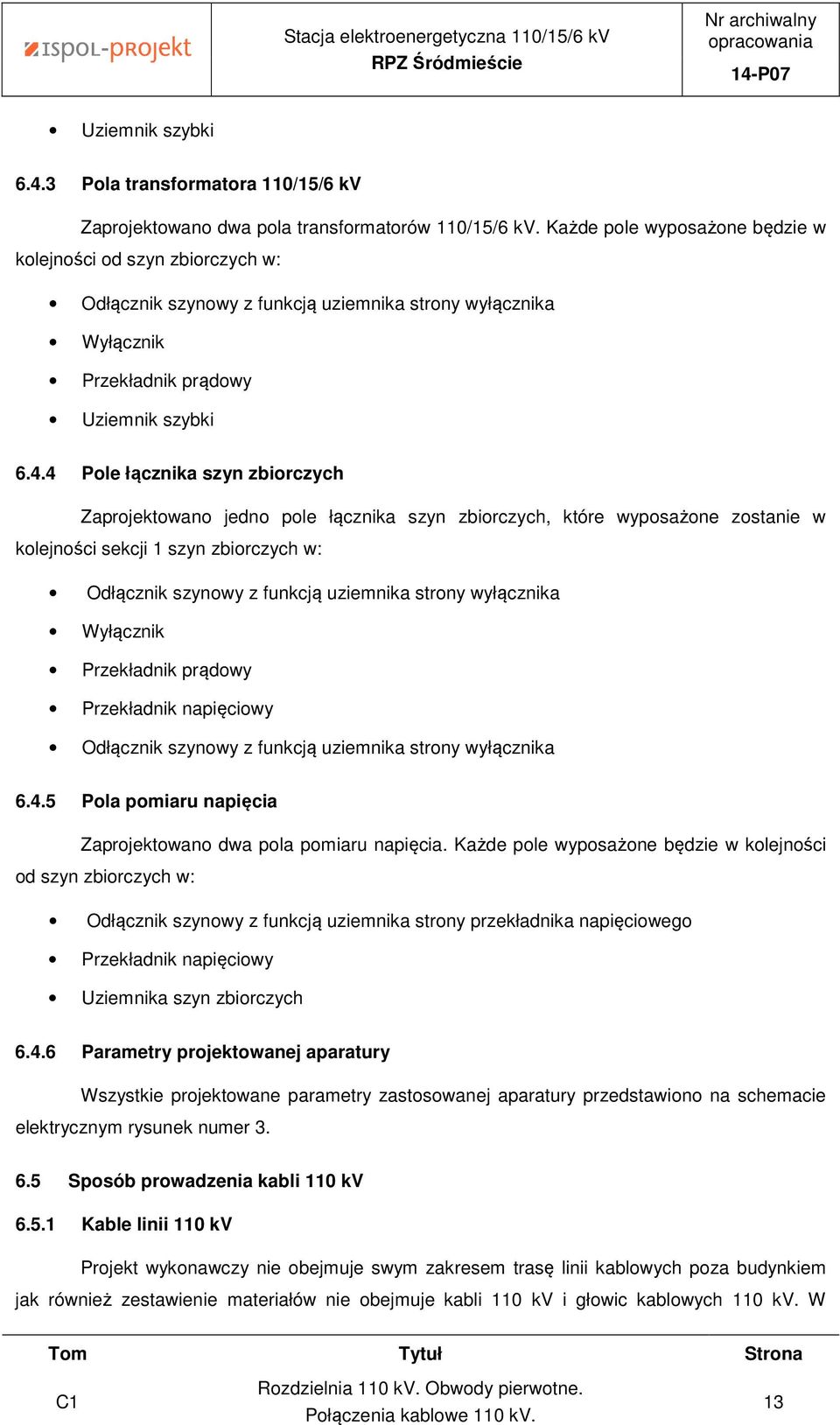

14 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 zakresie niniejszego projektu jest jedynie zaprojektowanie sposobu wprowadzenia linii kablowych 110 kv do budynku stacyjnego. W miejscu wprowadzenia kabli linii 110 kv zaprojektowano uszczelnienie wykonane za pomocą systemu produkcji firmy Roxtec. Zaprojektowane uszczelnienie zapewnia ochronę przed wnikaniem wody do budynku stacyjnego oraz zapewnia ochronę ppoż. Na rysunku numer 9 przedstawiono głębokość montażu systemu szczelnie natomiast na rysunku numer 13 przedstawiono szczegóły wykonania uszczelnienia. Aby ułatwić wprowadzenie kabli do budynku stacyjnego oraz dla zabezpieczenia kabli przed uszkodzeniami mechanicznymi przy przejściu pod drogą transportową zaprojektowano rury ochronne. Rury ochronne z jednej strony zakończone zostaną na zewnętrznej ścianie budynku, a z drugiej strony za drogą transportową. Rury ochronne oraz głębokości ich zakopania ujęte zostały w tomie B1 projektu wykonawczego. Po wprowadzeniu kabli 110 kv do pomieszczenia kablowni, przez przepusty kablowe, kable należy prowadzić na zaprojektowanych konstrukcjach wsporczych. Wsporniki zaprojektowano na bazie oferty firmy OBO Bettermann. Każda linia kablowa ma dedykowaną drabinkę kablową. Wsporniki oraz drabinki kablowe pod względem obciążalności i dostępnej powierzchni dobrano dla kabli o przekroju 1000 mm 2. Szczegóły wykonania konstrukcji wsporczej przedstawiono na rysunku numer 12. Kable do drabinek kablowych należy mocować za pomocą opasek kablowych wykonanych z tworzywa sztucznego. Dla prawidłowego ułożenia kabla, na odcinku podejścia do rozdzielnicy GIS zaprojektowano konstrukcję wsporczą. Przedstawiona ona została na rysunku numer 12 (przekrój 6-6). Kable zamocowane będą do konstrukcji za pomocą uchwytów kablowych produkcji ID-Technik. Uwaga: Przy układaniu kabli 110 kv należy zachować minimalne promienie gięcia kabli podane przez producenta. Na podstawie SIWZ założono, że kable linii 110 kv wprowadzane na teren stacji RPZ Śródmieście będą miały żyłę roboczą o przekroju max 1000 mm 2 i na takie kable zaprojektowano drabinki kablowe i uchwyty kablowe Kable do transformatorów TR Stanowiska transformatorów 110/15/6 kv zlokalizowane są na zewnątrz budynku od strony zachodniej. Istniejąca rozdzielnia połączona jest z transformatorami przez izolatory przepustowe. Połączenie pola transformatorów projektowanej rozdzielnicy z istniejącymi izolatorami przepustowymi zaprojektowano jako kablowe. Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 14

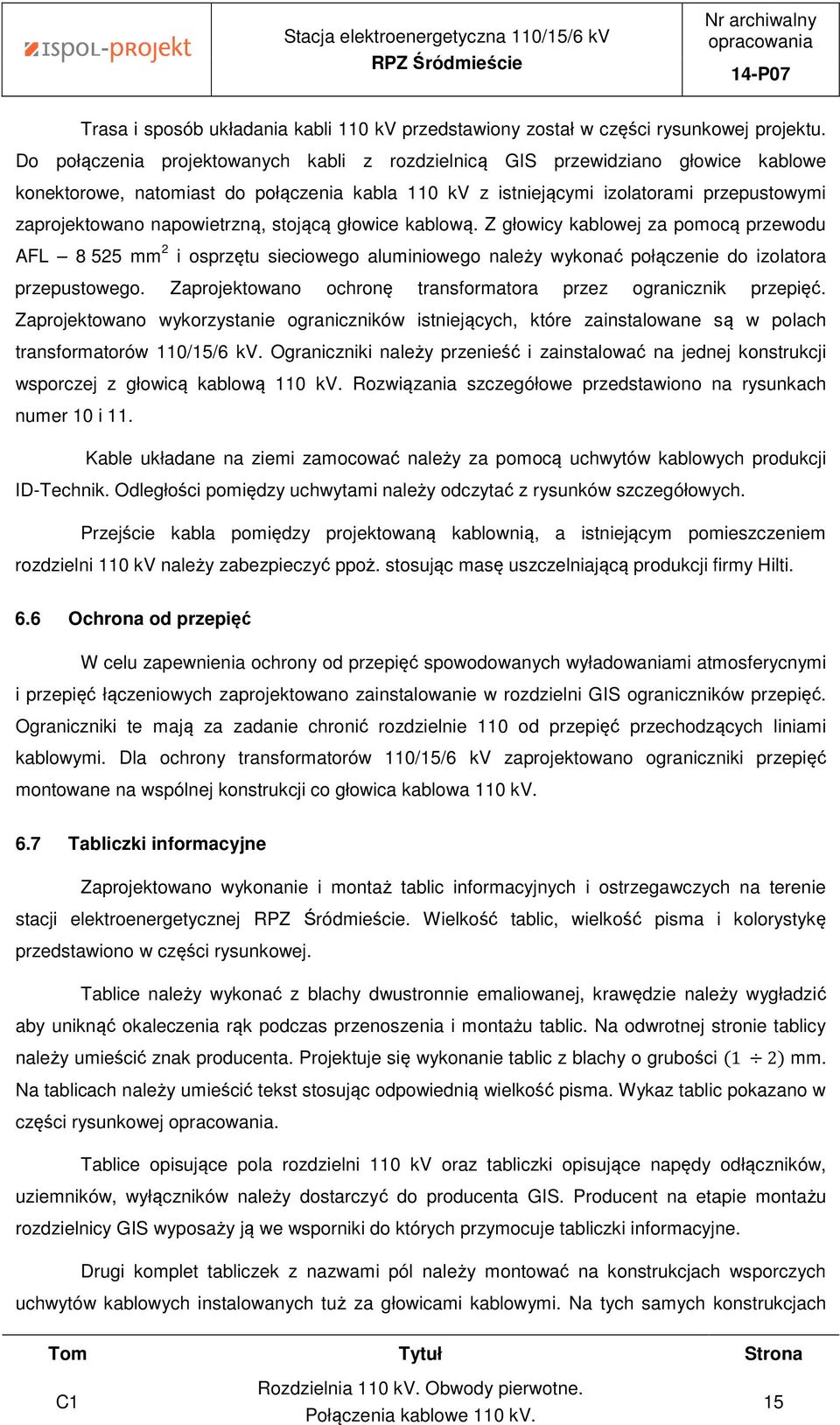

15 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 Trasa i sposób układania kabli 110 kv przedstawiony został w części rysunkowej projektu. Do połączenia projektowanych kabli z rozdzielnicą GIS przewidziano głowice kablowe konektorowe, natomiast do połączenia kabla 110 kv z istniejącymi izolatorami przepustowymi zaprojektowano napowietrzną, stojącą głowice kablową. Z głowicy kablowej za pomocą przewodu AFL mm 2 i osprzętu sieciowego aluminiowego należy wykonać połączenie do izolatora przepustowego. Zaprojektowano ochronę transformatora przez ogranicznik przepięć. Zaprojektowano wykorzystanie ograniczników istniejących, które zainstalowane są w polach transformatorów 110/15/6 kv. Ograniczniki należy przenieść i zainstalować na jednej konstrukcji wsporczej z głowicą kablową 110 kv. Rozwiązania szczegółowe przedstawiono na rysunkach numer 10 i 11. Kable układane na ziemi zamocować należy za pomocą uchwytów kablowych produkcji ID-Technik. Odległości pomiędzy uchwytami należy odczytać z rysunków szczegółowych. Przejście kabla pomiędzy projektowaną kablownią, a istniejącym pomieszczeniem rozdzielni 110 kv należy zabezpieczyć ppoż. stosując masę uszczelniającą produkcji firmy Hilti. 6.6 Ochrona od przepięć W celu zapewnienia ochrony od przepięć spowodowanych wyładowaniami atmosferycnymi i przepięć łączeniowych zaprojektowano zainstalowanie w rozdzielni GIS ograniczników przepięć. Ograniczniki te mają za zadanie chronić rozdzielnie 110 od przepięć przechodzących liniami kablowymi. Dla ochrony transformatorów 110/15/6 kv zaprojektowano ograniczniki przepięć montowane na wspólnej konstrukcji co głowica kablowa 110 kv. 6.7 Tabliczki informacyjne Zaprojektowano wykonanie i montaż tablic informacyjnych i ostrzegawczych na terenie stacji elektroenergetycznej RPZ Śródmieście. Wielkość tablic, wielkość pisma i kolorystykę przedstawiono w części rysunkowej. Tablice należy wykonać z blachy dwustronnie emaliowanej, krawędzie należy wygładzić aby uniknąć okaleczenia rąk podczas przenoszenia i montażu tablic. Na odwrotnej stronie tablicy należy umieścić znak producenta. Projektuje się wykonanie tablic z blachy o grubości (1 2) mm. Na tablicach należy umieścić tekst stosując odpowiednią wielkość pisma. Wykaz tablic pokazano w części rysunkowej opracowania. Tablice opisujące pola rozdzielni 110 kv oraz tabliczki opisujące napędy odłączników, uziemników, wyłączników należy dostarczyć do producenta GIS. Producent na etapie montażu rozdzielnicy GIS wyposaży ją we wsporniki do których przymocuje tabliczki informacyjne. Drugi komplet tabliczek z nazwami pól należy montować na konstrukcjach wsporczych uchwytów kablowych instalowanych tuż za głowicami kablowymi. Na tych samych konstrukcjach Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 15
16 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 należy montować tabliczki opisujące kolejność faz. Montaż należy dokonać za pomocą śrub, lub opasek zaciskowych. Dodatkowo w celu identyfikacji linii kablowych 110 kv zaprojektowano tabliczki montowane do drabinek kablowych w których ułożone zostaną kable 110 kv. 6.8 Uwagi montażowe Prace montażowe przy realizacji niniejszego projektu w zakresie organizacji robót, szczegółów wykonawczych oraz warunków BHP winny być prowadzone z zachowaniem wymogów: Przepisów Budowy Urządzeń Elektrycznych Warunków Technicznych Wykonania i Odbioru Robót Budowlano Montażowych. Po wykonaniu prac montażowych, przed uruchomieniem i załączeniem do pracy, należy przeprowadzić próby funkcjonalne (obwody sterowania, blokady, sygnalizacja itp.) oraz rozruch całego układu, w myśl zasad sztuki inżynierskiej. 6.9 Obliczenia Wartości rzeczywiste Moc zwarciowa = 2416 Prąd zwarcia jednofazowego Prąd zwarcia dwufazowego Prąd zwarcia jednofazowego = 11,696 ka = 10,983 ka = 12,683 ka Wg SIWZ projektowana rozdzielnia ma być zaprojektowano do poziomu prądu zwarciowego 40 ka i taką wartość przyjęto do dalszych obliczeń Obliczenia zwarciowe Początkowy zakładany prąd zwarcia 3 fazowego po stronie 110 kv: " =40, Moc zwarciowa = 3 " # =7621 Impedancja zwarciowa: Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 16

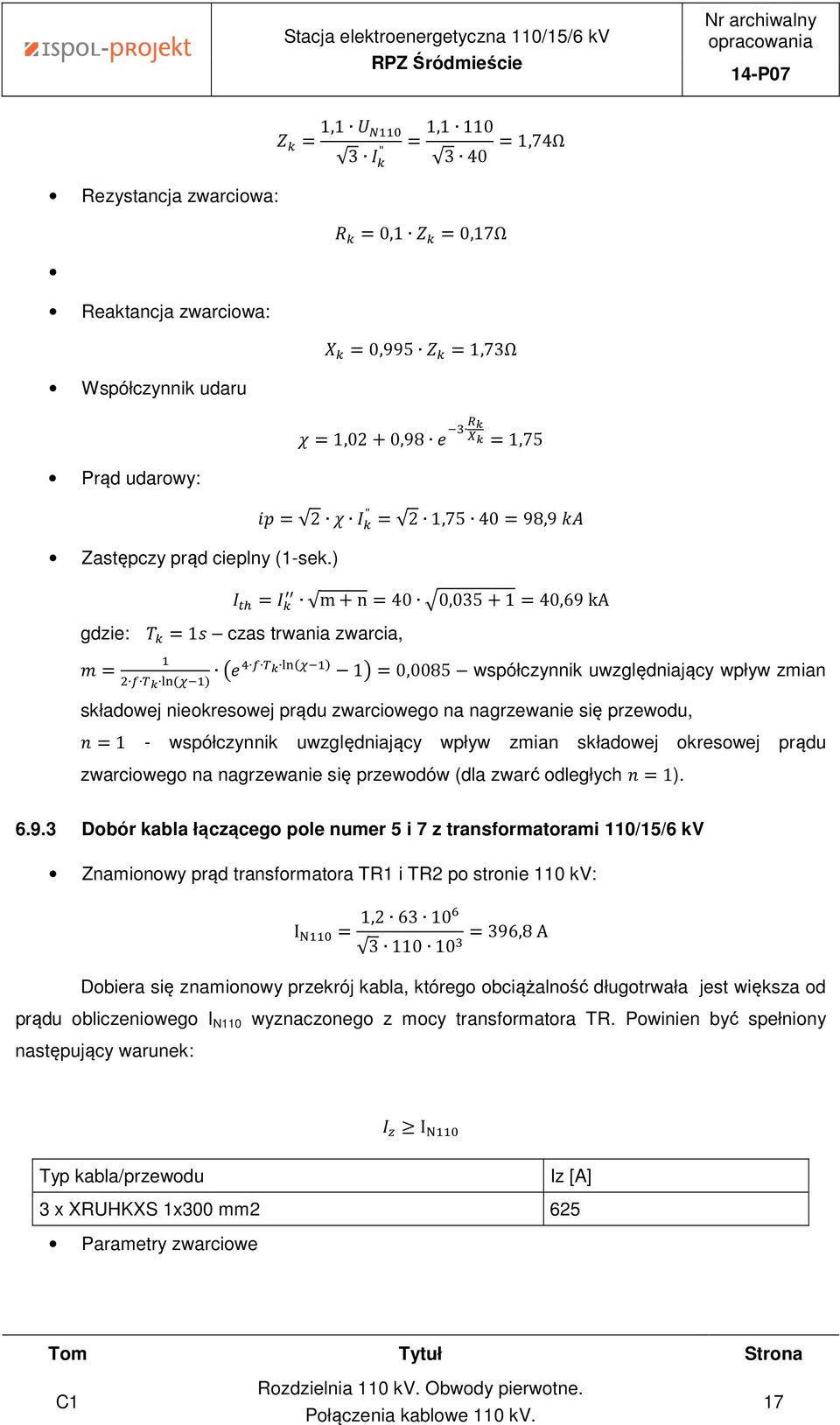

17 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 Rezystancja zwarciowa: Reaktancja zwarciowa: Współczynnik udaru Prąd udarowy: Zastępczy prąd cieplny (1-sek.) % = 1,1 " #& 3 " = 1, =1,74Ω ( =0,1 % =0,17Ω ) =0,995 % =1,73Ω +=1,02+0,98 -. / =1,75 23= 2 + " = 2 1,75 40=98,9 45 = 66 m+n=40 90,035+1=40,69 ka gdzie: : =1; czas trwania zwarcia, <= = 0 >? (@.) A-B = 0 >?(@.) 1D=0,0085 współczynnik uwzględniający wpływ zmian składowej nieokresowej prądu zwarciowego na nagrzewanie się przewodu, E=1 - współczynnik uwzględniający wpływ zmian składowej okresowej prądu zwarciowego na nagrzewanie się przewodów (dla zwarć odległych E=1) Dobór kabla łączącego pole numer 5 i 7 z transformatorami 110/15/6 kv Znamionowy prąd transformatora TR1 i TR2 po stronie 110 kv: I G& = 1, H =396,8 A Dobiera się znamionowy przekrój kabla, którego obciążalność długotrwała jest większa od prądu obliczeniowego I N110 wyznaczonego z mocy transformatora TR. Powinien być spełniony następujący warunek: I G& Typ kabla/przewodu Iz [A] 3 x XRUHKXS 1x300 mm2 625 Parametry zwarciowe Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 17
18 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 Początkowy prąd zwarcia przyjęty zgodnie z wytycznymi SIWZ w obwodzie zasilania wynosi: " =40, Prąd cieplny 1-s 45 =40,69 ka Największa wartość prądu 1-sekundowego dla kabla XRUHKXS 1x300 mm² 110 kv zgodnie z kartami katalogowymi producenta wynosi: 45 =43,5 ka Projektuję się kabel 3x XRUHKXS 1x300 mm² 110 kv który spełnia w/w warunki Dobór mocy rdzeni przekładników Obliczenia potwierdzające dobór mocy rdzeni przekładników zawarty został w tomach projektu wykonawczego dla obwodów wtórnych. Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 18
19 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 7 Zbiorcze zestawienie materiałów Lp. Ozn. na rys Rozdzielnica GIS w obmiarze: 6 pól liniowych 110 kv Wyszczególnienie Jedn. Ilość Producent Uwagi pola transformatorów 110/15/6 kv pole łącznika szyna zbiorczych 2 pola pomiaru napięcia kpl. 1 ALSTOM 2. 2 Kable 110 kv Typ: XRUHKXS 1x300 mm 2 m Głowica kablowa 110 kv Typ: OHVT-145C Ogranicznik przepięć 110 kv Ograniczniki zainstalowane w polach TR należy przenieść szt. 6 Tyco Electronics szt Przewód Typ: AFL mm 2 m Zacisk zaproasowywano - śrubowy kątowy Nr kat: Zacisk zaprasowywano - śrubowy prosty Nr kat: szt. 12 Belos szt. 6 Belos Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 19
20 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 Lp. Ozn. na rys Wyszczególnienie Jedn. Ilość Producent Uwagi Zacisk odgałęźny nakładkowo zaprasowywany Nr kat: Wieszak US7 Typ: US7 300 FT Wieszak US7 Typ: US7 600 FT Wieszak US7 Typ: US7 600 FT do podzielenia na odcinki o długości szt. 6 Belos szt. 7 OBO Bettermann szt. 6 OBO Bettermann szt. 5 OBO Bettermann Suma punktów ,4 m szt. 4 OBO Bettermann ,5 1 OBO Bettermann m szt. 2 OBO Bettermann ,6 m szt. 6 OBO Bettermann ,3 m szt. 14 OBO Bettermann Wieszak US7 z głowicą Typ: US7 K 100 FT Wieszak US7 z głowicą Typ: US7 K 70 FT szt. 9 OBO Bettermann szt. 24 OBO Bettermann Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 20

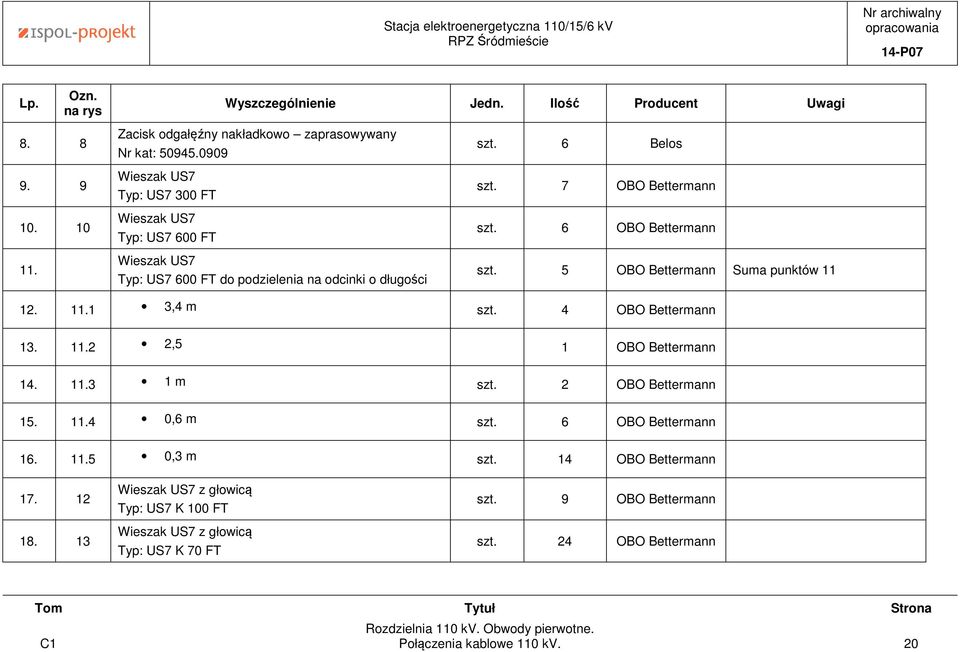

21 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 Lp. Ozn. na rys Wyszczególnienie Jedn. Ilość Producent Uwagi Wieszak US7 z głowicą Typ: US7 K 30 FT Głowica wersja ciężka Typ: KU 7 NOX FT Głowica regulowana Typ: KU 7 VQP FT Element dystansowy Typ: DSK 61 FT Wspornik ścienno wieszakowy AW30 Typ: AW FT Wspornik ścienno wieszakowy AW30 Typ: AW FT Wspornik ścienno wieszakowy AW30 Typ: AW FT Drabinka kablowa LG 45 Typ: LG 430 NS FT Drabinka kablowa LG 45 Typ: LG 440 NS FT Łącznik wzdłużny Typ: LVG 45 FT szt. 12 OBO Bettermann szt. 17 OBO Bettermann szt. 12 OBO Bettermann szt. 100 OBO Bettermann szt. 44 OBO Bettermann szt. 18 OBO Bettermann szt. 44 OBO Bettermann szt. 10 OBO Bettermann szt. 15 OBO Bettermann szt. 12 OBO Bettermann Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 21
22 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 Lp. Ozn. na rys Wyszczególnienie Jedn. Ilość Producent Uwagi Zacisk przyłączeniowy Typ: LAS 45 FT Śruba z łbem sześciokątnym Typ: SKS 10x120 F Śruba z łbem sześciokątnym M10x180 mm + podkładka okrągła + podkładka sprężysta + nakrętka M10 ocynkowana Kotwy do mocowania głowic do ściany/stropu M12x110 mm Typ: BZ70M12-15 Uchwyt narożny Typ: KA-EA FT Kątownik montażowy BW 60 Typ: BW FT Śruba grzybkowa do mocowania kątownika montażowego i uchwytu narożnego Typ: FRS 12x25 F Uchwyt kablowy Typ: K66/90 szt. 22 OBO Bettermann szt. 110 OBO Bettermann kpl szt. 140 OBO Bettermann szt. 3 OBO Bettermann szt. 18 OBO Bettermann szt. 235 OBO Bettermann szt. 187 ID Technik Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 22
23 Stacja elektroenergetyczna 110/15/6 kv RPZ Śródmieście Nr archiwalny opracowania 14-P07 Lp. Ozn. na rys Wyszczególnienie Jedn. Ilość Producent Uwagi Kotwa wklejana ocynkowana do mocowania uchwytu kablowego do betonu M12x250 + podkładka okrągła + podkładka sprężysta + nakrętka M12 Śruba ocynkowana do mocowania uchwytu kablowego do wieszaków US7 M12x130 + podkładka okrągła + podkładka sprężysta + nakrętka M12 Głowica kablowa konektorowa 110 kv dla pól transformatorów TR1 i TR2 szt kpl szt. 6 Tyco Electronics Systemu uszczelnień wprowadzeń kablowych 110 kv kpl. 4 Roxtec Kpl. wg rysunku 14-P Systemu uszczelnień wprowadzeń kablowych światłowodowych kpl. 1 Roxtec Kpl. wg rysunku 14-P Uszczelnienie ppoż. przepustu kablowego. szt. 1 Hilti Konstrukcja wsporcza pod głowicę kablową i ogranicznik przepięć. kpl. 2 - Wg rysunku 14-P Tabliczki informacyjne kpl. 1 - Ilość zgodnie z rysunkiem 14-P i 14-P Opaski kablowe kpl Zaciski przyłączeniowe do uziemiaczy przenośnych Nr kat szt. 12 Belos Tom Tytuł Strona Rozdzielnia 110 kv. Obwody pierwotne. Połączenia kablowe 110 kv. 23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45 Przekrój A-A Skala 1:20 B +5,228 Widok konstrukcji wsporczej Skala 1:20 I160PE L= B +5,068 Elementy konstrukcyjne Skala 1:10 2xpoz.5a ,5 13,5 11a 11b x x ,5 32,5 Istniejący słup BL390x Kotwy wklejane HILTI 4xM16 Przekrój B-B Skala 1:20 C50 L=785 Istniejący słup Kotwy wklejane HILTI 2xM x x L=5911 5a 60 L=5911 5b x8 115 I160PE L= x C C , ,5 1455, ,5 A x x x x ±0, x ,5 13,5 A ,5 13, ,5 13, ,5 13, ,5 2xpoz.5b ,5 13,5 13,5 13, , xpoz Przekrój C-C Skala 1: xpoz.1 BL390x xpoz.3 BL130x xpoz.6 BL365x , ,5 13,5 4xpoz.4 BL450x BL180x ,5 6xpoz.7 13, xpoz.8 I160PE xpoz.9 BL272x , , , xpoz.10 C xpoz.11a BL110x xpoz.11b BL110x b a 6 projektował: opracował: sprawdził: koordynacja projektu: mgr inż. Paweł Piotrowski mgr inż. Dariusz Tomczak mgr inż. Włodzimierz Szafrański mgr inż. Andrzje Lasowy imię i nazwisko Islandzko-Polskie Biuro Projektów Energetycznych Spółka z o.o. ul. Ratajska 14/18, Łódź konstr. - budowlana konstr. - budowlana konstr. - budowlana instal. - inżynieryjna 101/98/WŁ 264/86/WŁ LOD/2065/ POOE/12 uprawnienia projektantów Stal konstrukcyjna: S235 Śruby klasy data podpis Obiekt: Tytuł rys.: Stacja elektroenergetyczna 110/15/6 kv RPZ ŚRÓDMIEŚCIE Konstrukcja wsporcza pod głowice kablowe i ograniczniki przepięć 110 kv. Skala: Nr archiw. projektu: Nr archiw. rys.: Nr kolejny rys.: 1:10/20 14-P07 14-P
46
47
48
