1 Lindab Rainline Lindab Rainline TM Stalowy system rynnowy

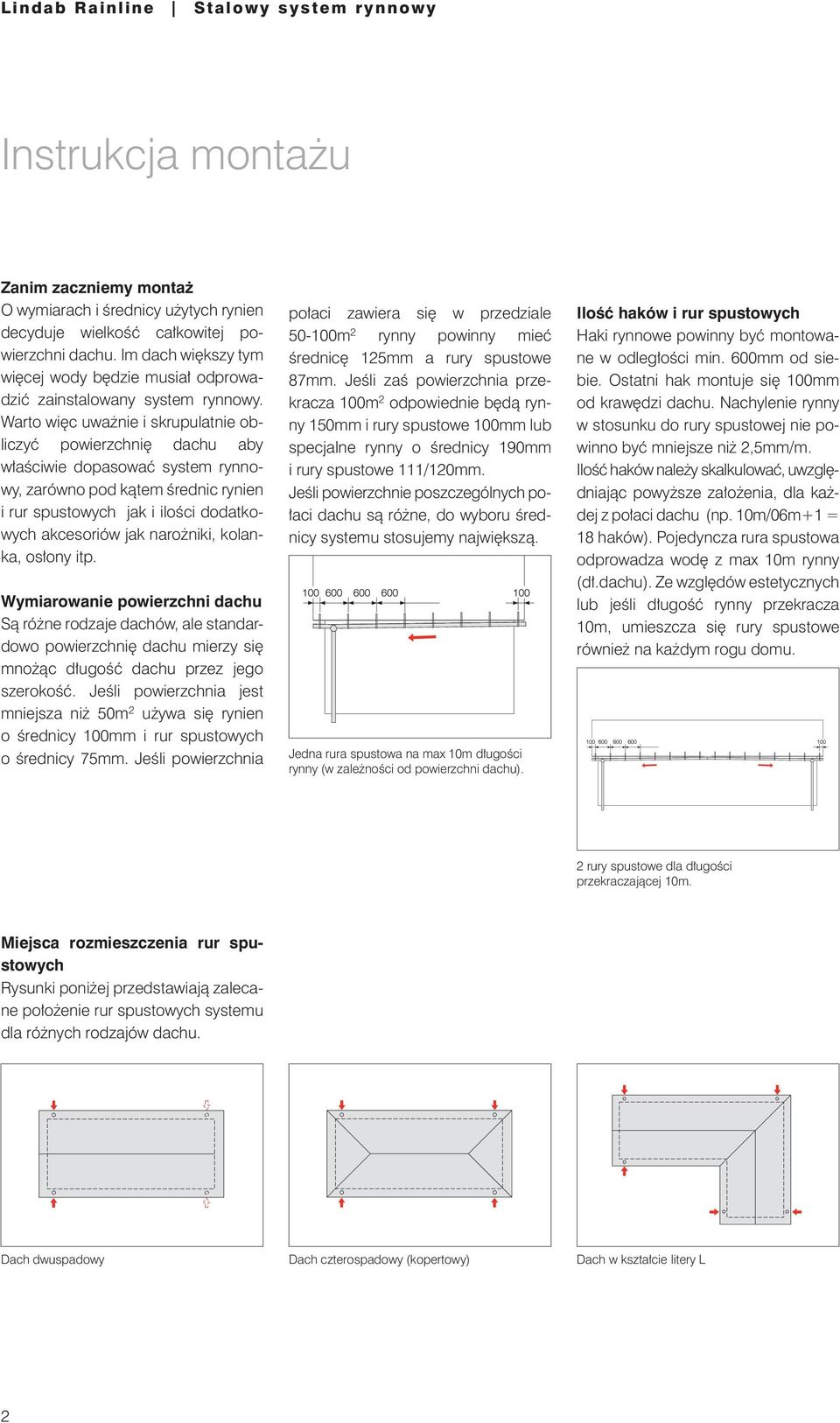

2 Zanim zaczniemy monta O wymiarach i Êrednicy u ytych rynien decyduje wielkoêç ca kowitej po - wierzchni dachu. Im dach wi kszy tym wi cej wody b dzie musia odprowadziç zainstalowany system rynnowy. Warto wi c uwa nie i skrupulatnie obliczyç powierzchni dachu aby w aêciwie dopasowaç system rynnowy, zarówno pod kàtem Êrednic rynien i rur spustowych jak i iloêci dodatkowych akcesoriów jak naro niki, kolanka, os ony itp. Wymiarowanie powierzchni dachu Sà ró ne rodzaje dachów, ale standardowo powierzchni dachu mierzy si mno àc d ugoêç dachu przez jego szerokoêç. JeÊli powierzchnia jest mniejsza ni 50m 2 u ywa si rynien o Êrednicy 100mm i rur spustowych o Êrednicy 75mm. JeÊli powierzchnia po aci zawiera si w przedziale m 2 rynny powinny mieç Êrednic 125mm a rury spustowe 87mm. JeÊli zaê powierzchnia przekracza 100m 2 odpowiednie b dà rynny 150mm i rury spustowe 100mm lub specjalne rynny o Êrednicy 190mm i rury spustowe 111/120mm. JeÊli powierzchnie poszczególnych po- aci dachu sà ró ne, do wyboru Êrednicy systemu stosujemy najwi kszà. Jedna rura spustowa na max 10m d ugoêci rynny (w zale noêci od powierzchni dachu). IloÊç haków i rur spustowych Haki rynnowe powinny byç montowane w odleg oêci min. 600mm od siebie. Ostatni hak montuje si 100mm od kraw dzi dachu. Nachylenie rynny w stosunku do rury spustowej nie powinno byç mniejsze ni 2,5mm/m. IloÊç haków nale y skalkulowaç, uwzgl d niajàc powy sze za o enia, dla ka dej z po aci dachu (np. 10m/06m+1 = 18 haków). Poje dyn cza rura spustowa odprowadza wod z max 10m rynny (d.dachu). Ze wzgl dów estetycznych lub jeêli d u goêç rynny przekracza 10m, umie szcza si rury spustowe równie na ka dym rogu domu. 2 rury spustowe dla d ugoêci przekraczajàcej 10m. Miejsca rozmieszczenia rur spustowych Rysunki poni ej przedstawiajà zalecane po o enie rur spustowych syste mu dla ró nych rodzajów dachu. Dach dwuspadowy Dach czterospadowy (kopertowy) Dach w kszta cie litery L 2

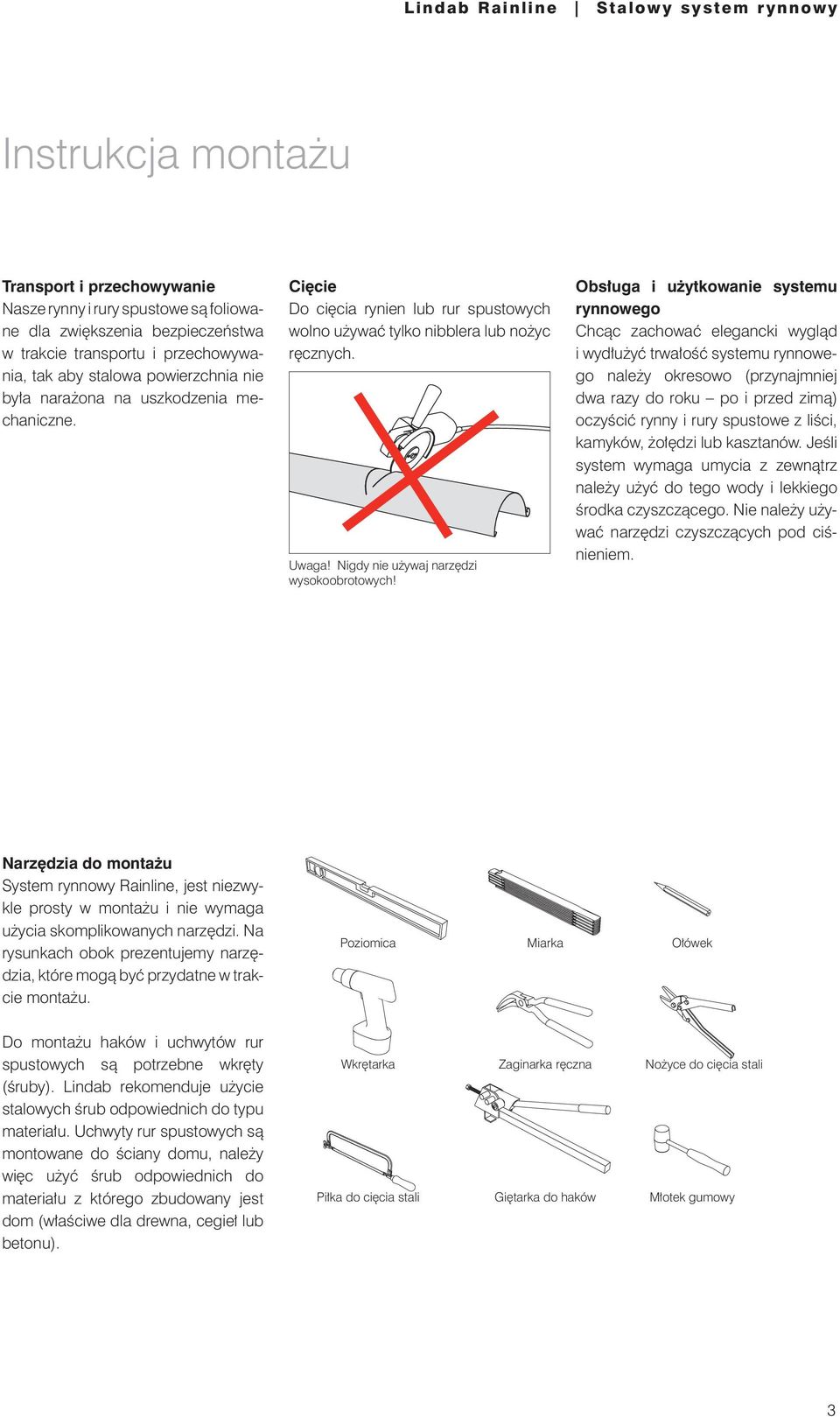

3 Transport i przechowywanie Nasze rynny i rury spustowe sà foliowane dla zwi kszenia bezpieczeƒstwa w trakcie transportu i przechowywania, tak aby stalowa powierzchnia nie by a nara ona na uszkodzenia mechaniczne. Ci cie Do ci cia rynien lub rur spustowych wolno u ywaç tylko nibblera lub no yc r cznych. Uwaga! Nigdy nie u ywaj narz dzi wysokoobrotowych! Obs uga i u ytkowanie systemu rynnowego Chcàc zachowaç elegancki wyglàd i wyd u yç trwa oêç systemu rynnowego nale y okresowo (przynajmniej dwa razy do roku po i przed zimà) oczyêciç rynny i rury spustowe z liêci, kamyków, o dzi lub kasztanów. JeÊli system wymaga umycia z zewnàtrz nale y u yç do tego wody i lekkiego Êrodka czyszczàcego. Nie nale y u ywaç narz dzi czyszczàcych pod ciênieniem. Narz dzia do monta u System rynnowy Rainline, jest niezwykle prosty w monta u i nie wymaga u ycia skomplikowanych narz dzi. Na rysunkach obok prezentujemy narz dzia, które mogà byç przydatne w trakcie monta u. Poziomica Miarka O ówek Do monta u haków i uchwytów rur spustowych sà potrzebne wkr ty (Êruby). Lindab rekomenduje u ycie stalowych Êrub odpowiednich do typu materia u. Uchwyty rur spustowych sà montowane do Êciany domu, nale y wi c u yç Êrub odpo wiednich do materia u z którego zbudowany jest dom (w aêciwe dla drewna, cegie lub betonu). Wkr tarka Pi ka do ci cia stali Zaginarka r czna Gi tarka do haków No yce do ci cia stali M otek gumowy 3

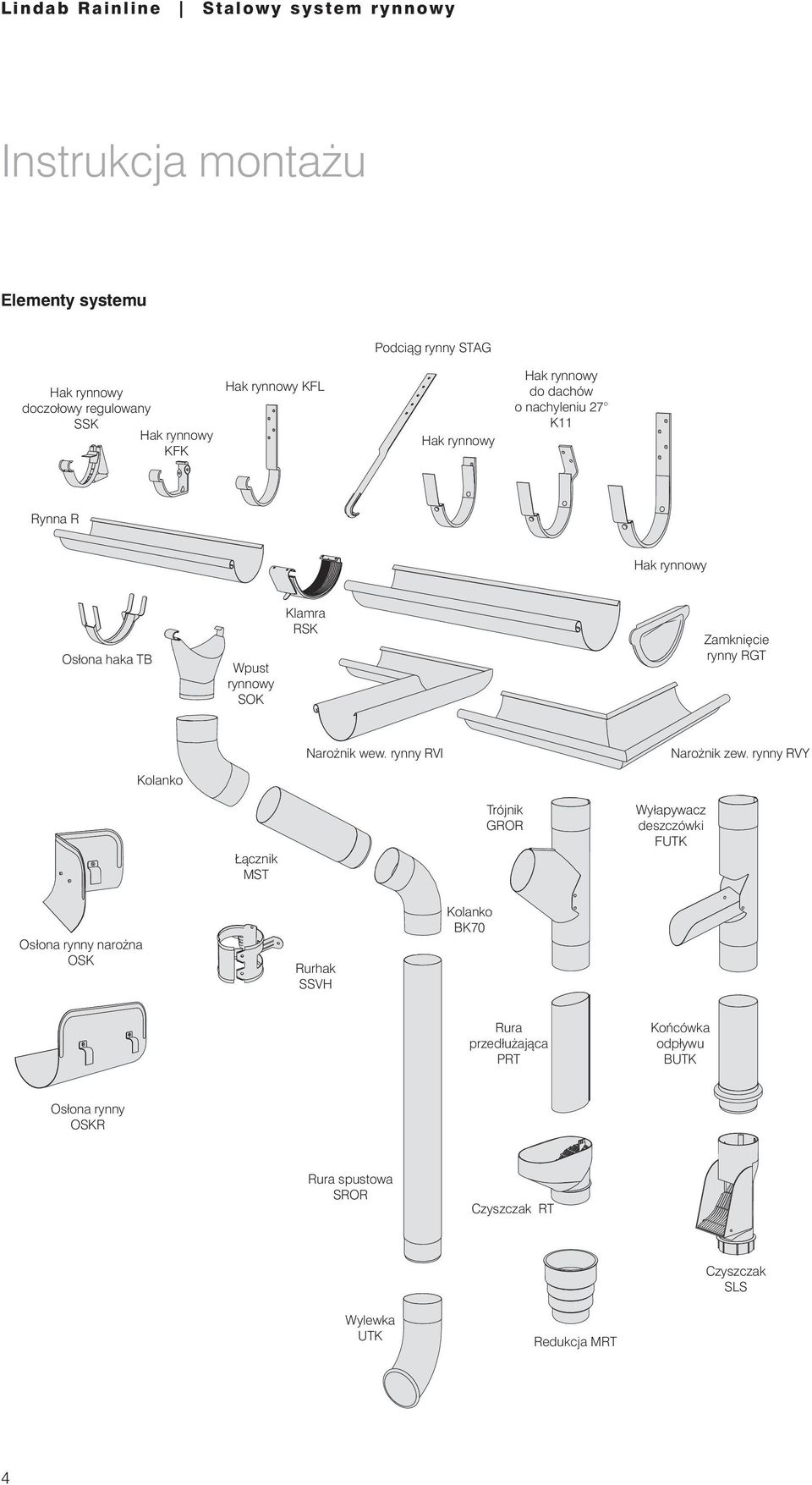

4 Elementy systemu Podciàg rynny STAG Hak rynnowy doczołowy regulowany SSK Hak rynnowy KFK Hak rynnowy KFL Hak rynnowy Hak rynnowy do dachów o nachyleniu 27 K11 Rynna R Hak rynnowy Osłona haka TB Wpust rynnowy SOK Klamra RSK Zamkni cie rynny RGT Kolanko Naro nik wew. rynny RVI Naro nik zew. rynny RVY àcznik MST Trójnik GROR Wyłapywacz deszczówki FUTK Osłona rynny naro na OSK Rurhak SSVH Kolanko BK70 Rura przedłu ajàca PRT Koƒcówka odpływu BUTK Osłona rynny OSKR Rura spustowa SROR Czyszczak RT Czyszczak SLS Wylewka UTK Redukcja MRT 4

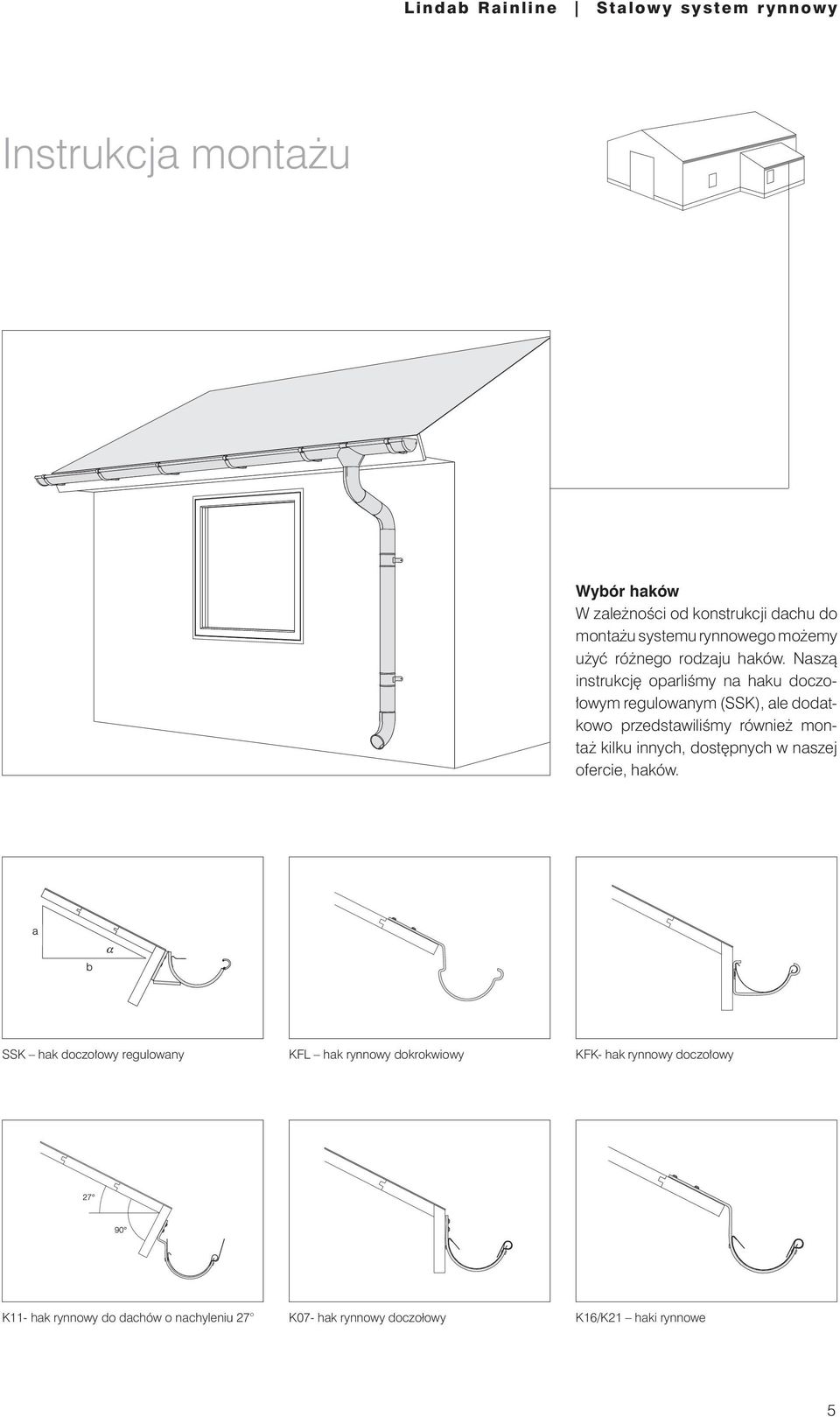

5 Wybór haków W zale noêci od konstrukcji dachu do monta u systemu rynnowego mo emy u yç ró nego rodzaju haków. Naszà instrukcj oparliêmy na haku doczo- owym regulowanym (SSK), ale dodatkowo przedstawiliêmy równie monta kilku innych, dost pnych w naszej ofer cie, haków. SSK hak doczo owy regulowany KFL hak rynnowy dokrokwiowy KFK- hak rynnowy doczo owy K11- hak rynnowy do dachów o nachyleniu 27 K07- hak rynnowy doczołowy K16/K21 haki rynnowe 5

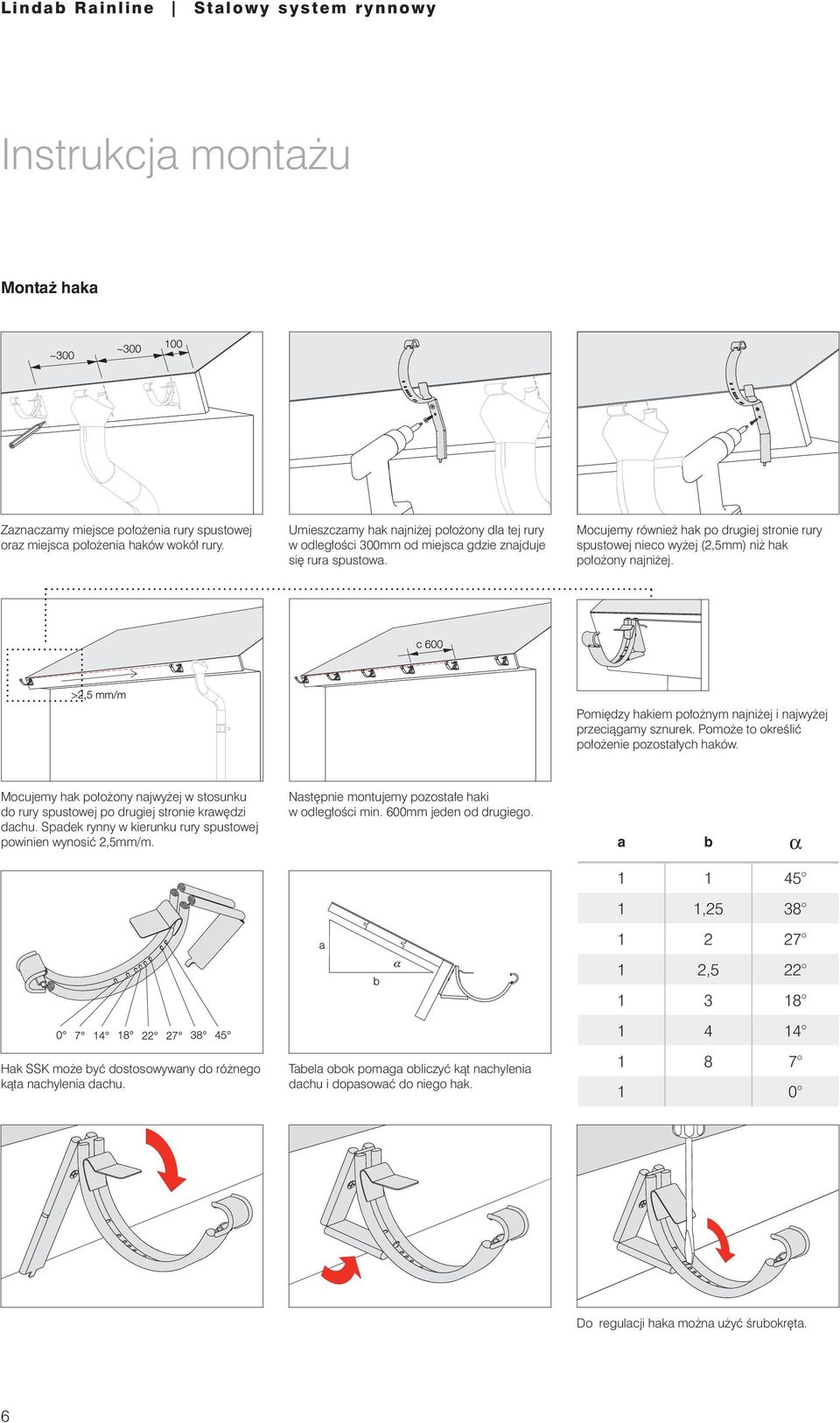

6 Monta haka Zaznaczamy miejsce po o enia rury spustowej oraz miejsca po o enia haków wokó rury. Umieszczamy hak najni ej po o ony dla tej rury w odleg oêci 300mm od miejsca gdzie znajduje si rura spustowa. Mocujemy równie hak po drugiej stronie rury spustowej nieco wy ej (2,5mm) ni hak po o ony najni ej. Pomi dzy hakiem po o nym najni ej i najwy ej przeciàgamy sznurek. Pomo e to okreêliç po o enie pozosta ych haków. Mocujemy hak po o ony najwy ej w stosunku do rury spustowej po drugiej stronie kraw dzi dachu. Spadek rynny w kierunku rury spustowej powinien wynosiç 2,5mm/m. Hak SSK mo e byç dostosowywany do ró nego kàta nachylenia dachu. Nast pnie montujemy pozosta e haki w odleg oêci min. 600mm jeden od drugiego. Tabela obok pomaga obliczyç kàt nachylenia dachu i dopasowaç do niego hak. a b α , , Do regulacji haka mo na u yç Êrubokr ta. 6

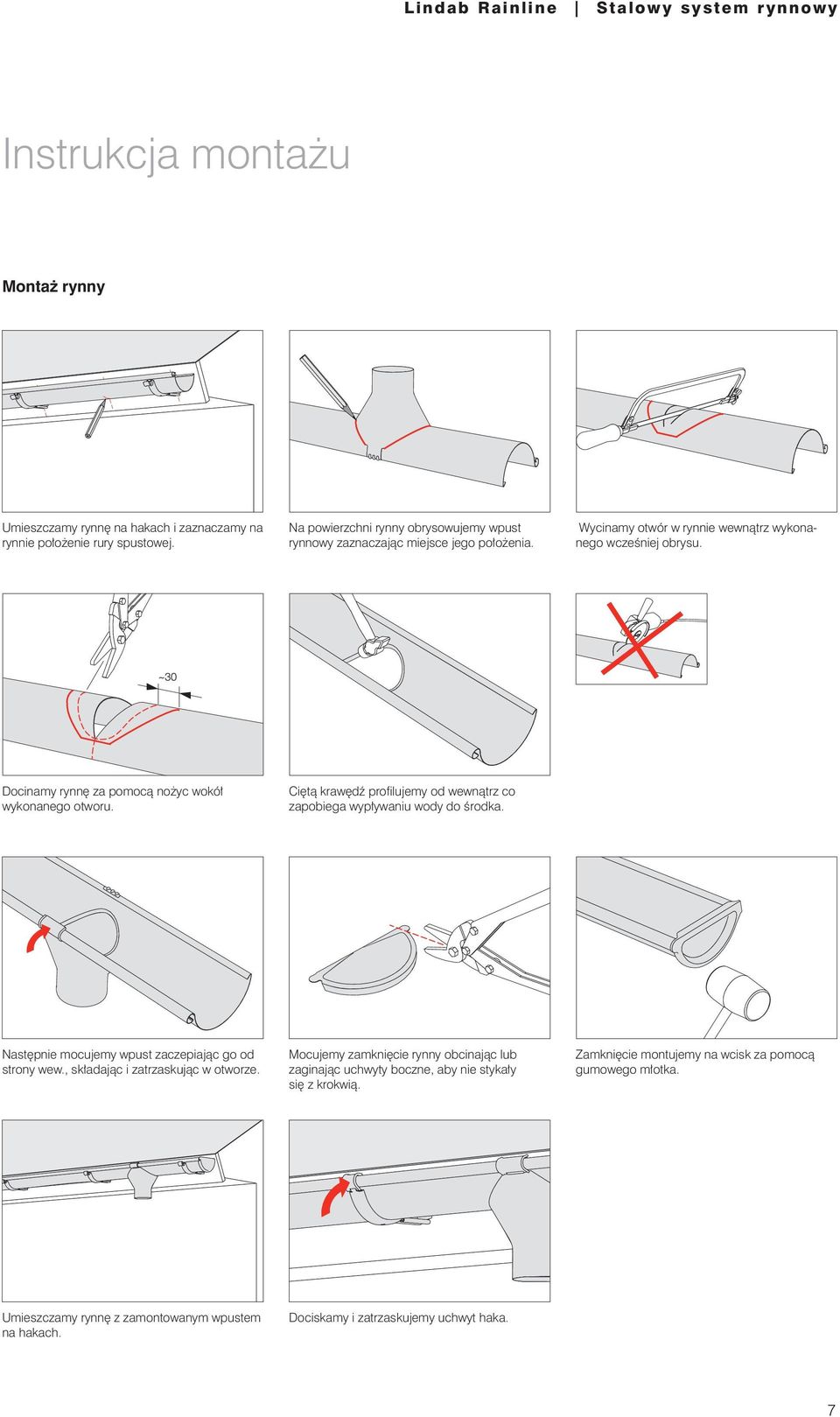

7 Monta rynny Umieszczamy rynn na hakach i zaznaczamy na rynnie po o enie rury spustowej. Na powierzchni rynny obrysowujemy wpust rynnowy zaznaczajàc miejsce jego po o enia. Wycinamy otwór w rynnie wewnàtrz wykonanego wczeêniej obrysu. Docinamy rynn za pomocà no yc wokó wykonanego otworu. Ci tà kraw dê profi lujemy od wewnàtrz co zapobiega wyp ywaniu wody do Êrodka. Nast pnie mocujemy wpust zaczepiajàc go od strony wew., sk adajàc i zatrzaskujàc w otworze. Mocujemy zamkni cie rynny obcinajàc lub zaginajàc uchwyty boczne, aby nie styka y si z krokwià. Zamkni cie montujemy na wcisk za pomocà gumowego m otka. Umieszczamy rynn z zamontowanym wpustem na hakach. Dociskamy i zatrzaskujemy uchwyt haka. 7

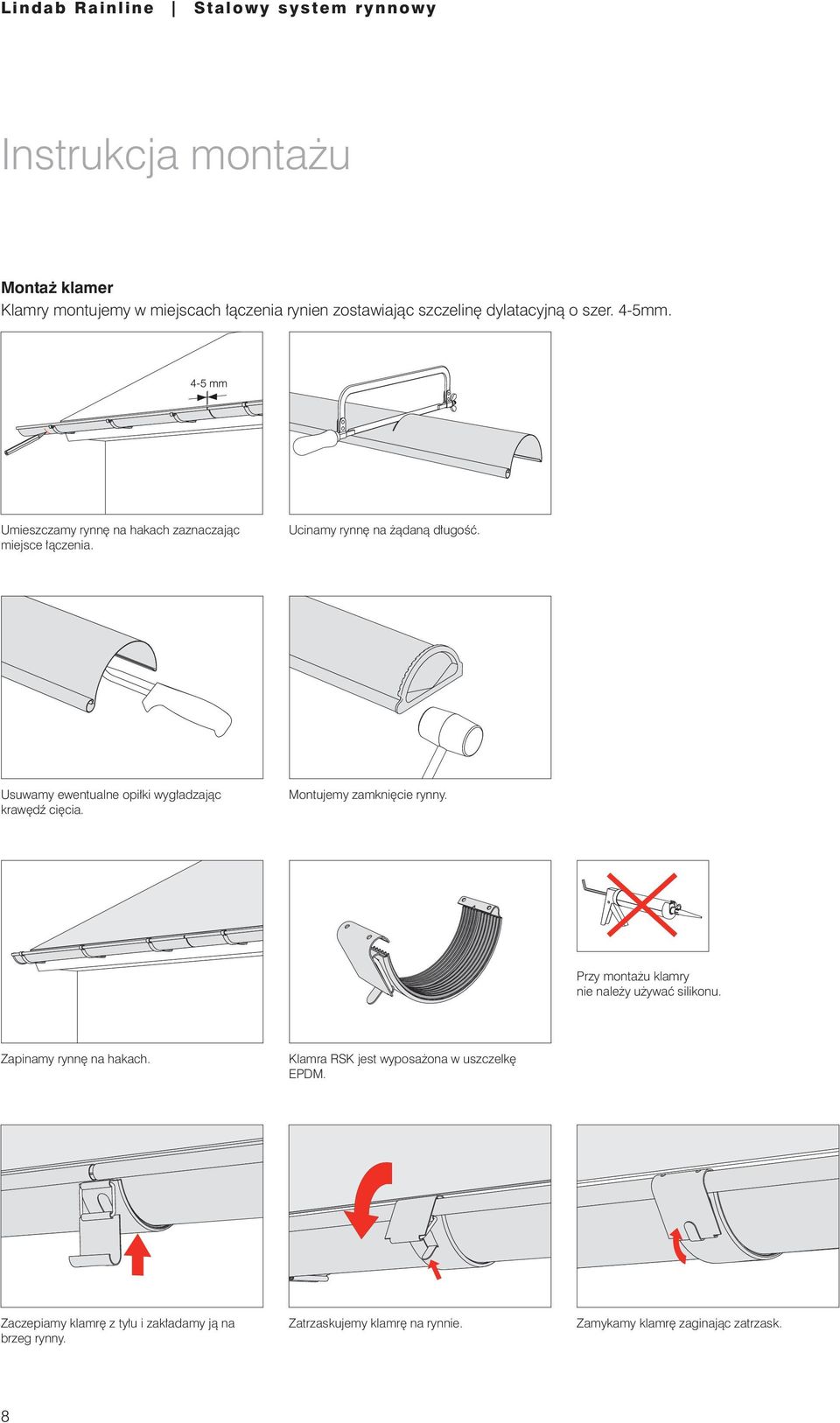

8 Monta klamer Klamry montujemy w miejscach àcze nia rynien zostawiajàc szczelin dylatacyjnà o szer. 4-5mm. Umieszczamy rynn na hakach zaznaczajàc miejsce àczenia. Ucinamy rynn na àdanà d ugoêç. Usuwamy ewentualne opi ki wyg adzajàc kraw dê ci cia. Montujemy zamkni cie rynny. Przy monta u klamry nie nale y u ywaç silikonu. Zapinamy rynn na hakach. Klamra RSK jest wyposa ona w uszczelk EPDM. Zaczepiamy klamr z ty u i zak adamy jà na brzeg rynny. Zatrzaskujemy klamr na rynnie. Zamykamy klamr zaginajàc zatrzask. 8

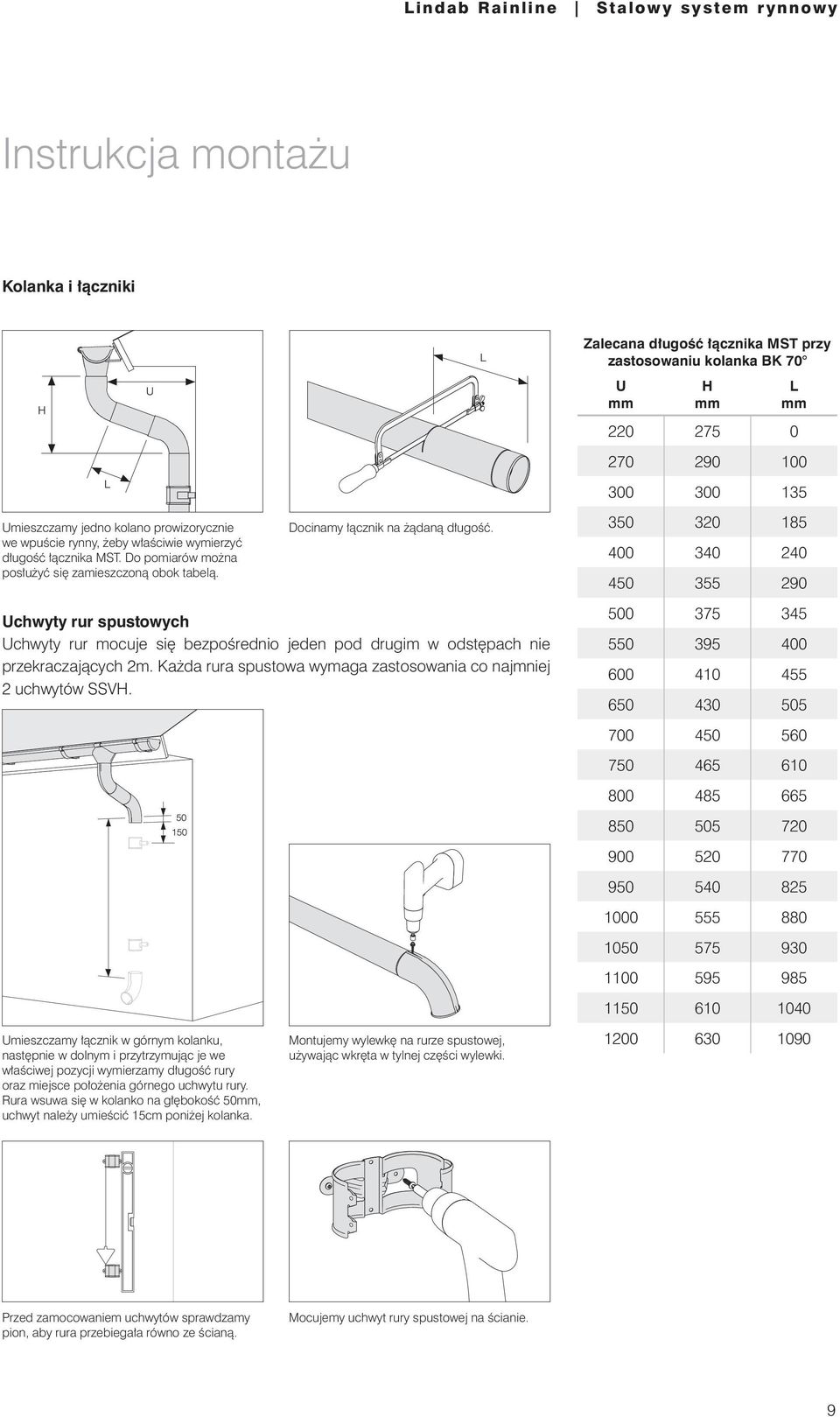

9 Kolanka i àczniki Umieszczamy jedno kolano prowizorycznie we wpuêcie rynny, eby w aêciwie wymierzyç d ugoêç àcznika MST. Do pomiarów mo na pos u yç si zamieszczonà obok tabelà. Umieszczamy àcznik w górnym kolanku, nast pnie w dolnym i przytrzymujàc je we w aêciwej pozycji wymierzamy d ugoêç rury oraz miejsce po o enia górnego uchwytu rury. Rura wsuwa si w kolanko na g bokoêç 50mm, uchwyt nale y umieêciç 15cm poni ej kolanka. Docinamy àcznik na àdanà d ugoêç. Uchwyty rur spustowych Uchwyty rur mocuje si bezpoêrednio jeden pod drugim w odst pach nie przekraczajàcych 2m. Ka da rura spustowa wymaga zastosowania co najmniej 2 uchwytów SSVH. Montujemy wylewk na rurze spustowej, u ywajàc wkr ta w tylnej cz Êci wylewki. Zalecana d ugoêç àcznika MST przy zastosowaniu kolanka BK 70 U mm H mm L mm Przed zamocowaniem uchwytów sprawdzamy pion, aby rura przebiega a równo ze Êcianà. Mocujemy uchwyt rury spustowej na Êcianie. 9

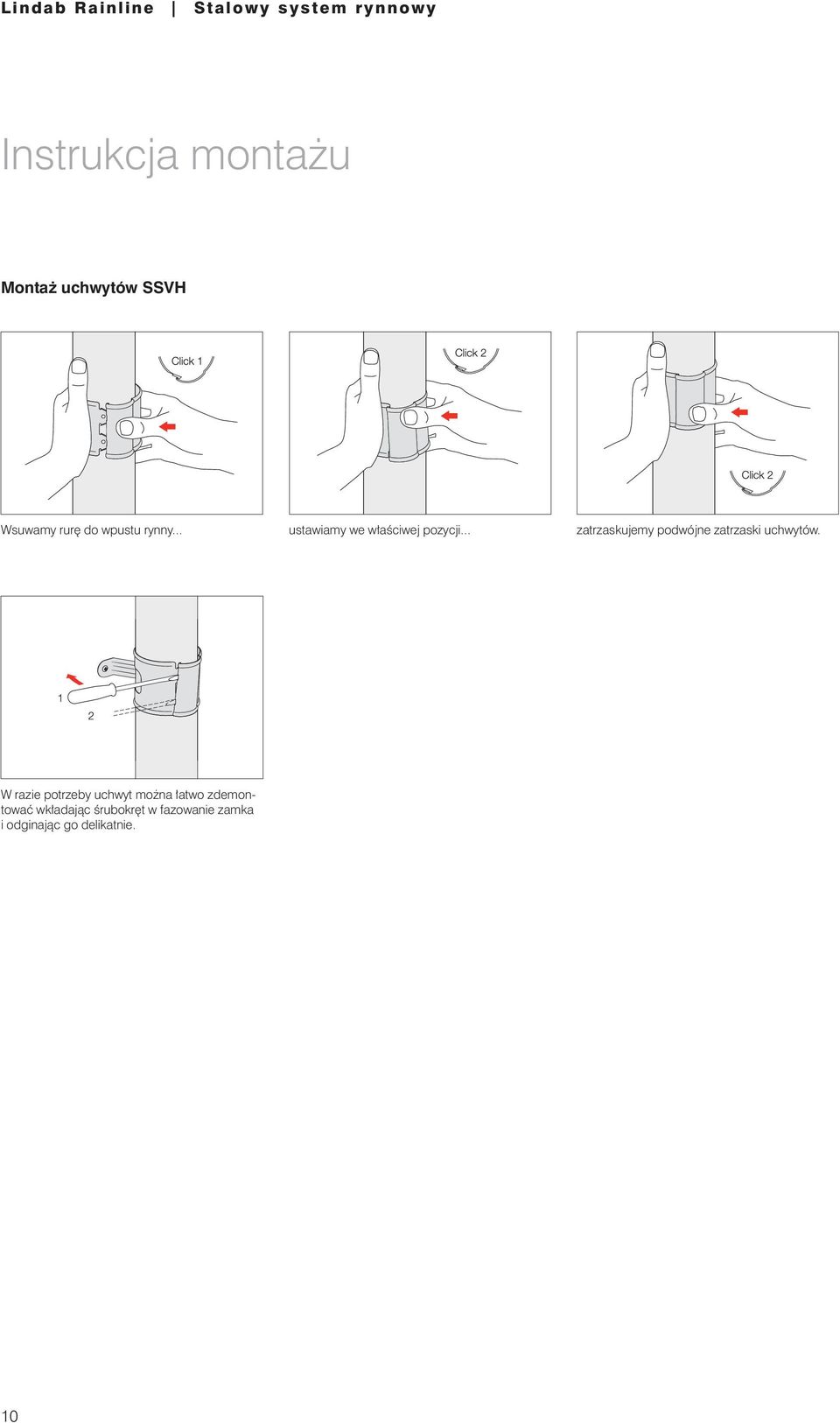

10 Monta uchwytów SSVH Wsuwamy rur do wpustu rynny... ustawiamy we w aêciwej pozycji... zatrzaskujemy podwójne zatrzaski uchwytów. W razie potrzeby uchwyt mo na atwo zdemontowaç wk adajàc Êrubokr t w fazowanie zamka i odginajàc go delikatnie. 10

11 Monta innych haków Hak rynnowy doczo owy KFK Hak KFK mocuje si na pionowej desce czo owej okapu w sposób podobny do SSK. Haki montuje si równie w odleg oêci co 600mm a spadek rynny w kierunku rury spustowej powinien wynosiç 2,5mm/m. Na haki KFK rynn wsuwamy na miejsce od ty u i zaciskamy na hakach od przodu. Hak rynnowy K07 Hak K07 jest równie montowany na desce pionowej, posiada jednak zatrzask mocujàcy z przodu i z ty u. Mocujemy go jak poprzednie haki zachowujàc te same odleg oêci i nachylenie rynny. W odró nieniu od wczeêniej pokazywanych rynn wsuwamy od przodu i... dociskajàc w dó zak adamy zatrzask zamykajàcy hak. 11

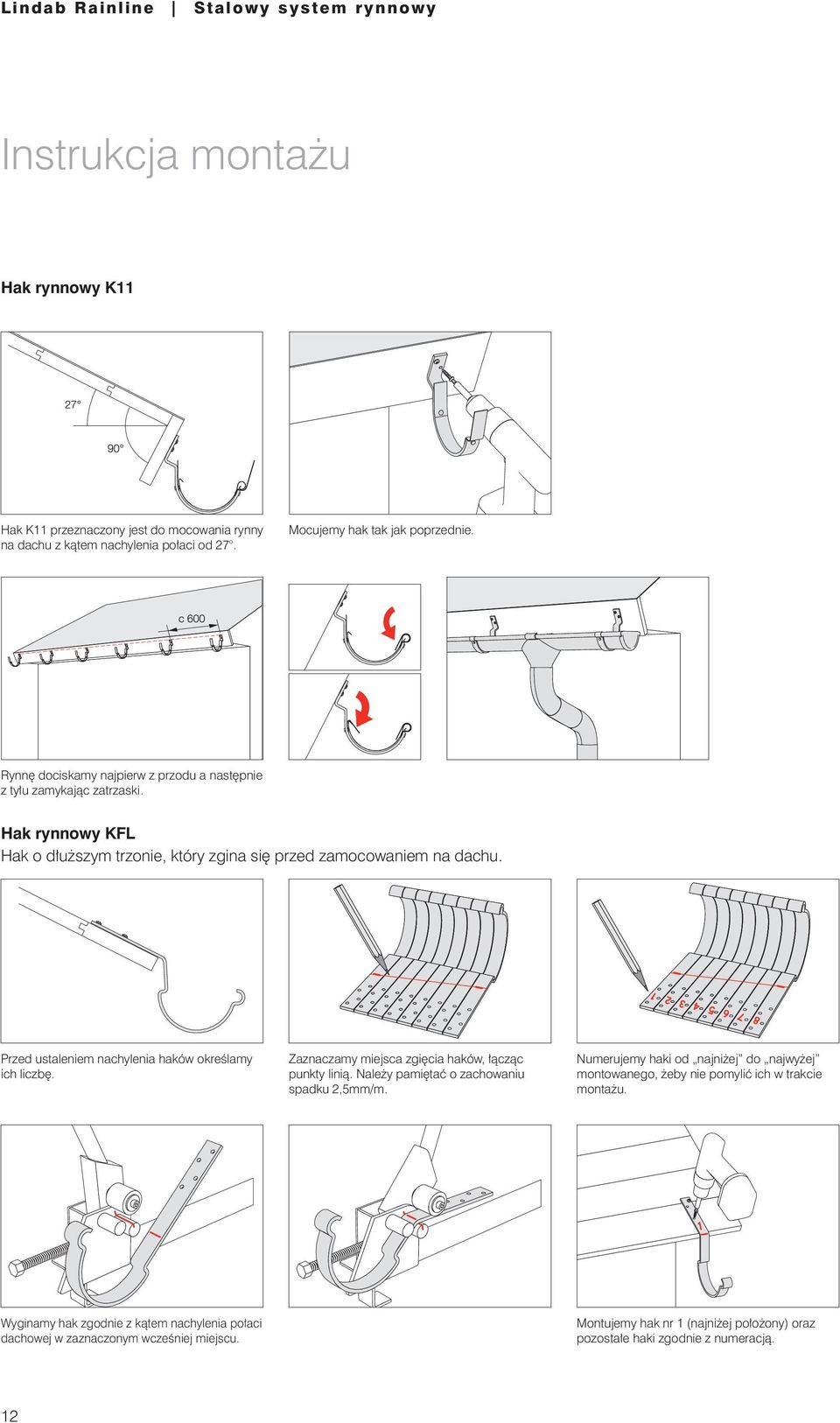

12 Hak rynnowy K11 Hak K11 przeznaczony jest do mocowania rynny na dachu z kàtem nachylenia po aci od 27. Mocujemy hak tak jak poprzednie. Rynn dociskamy najpierw z przodu a nast pnie z ty u zamykajàc zatrzaski. Hak rynnowy KFL Hak o d u szym trzonie, który zgina si przed zamocowaniem na dachu. Przed ustaleniem nachylenia haków okreêlamy ich liczb. Zaznaczamy miejsca zgi cia haków, àczàc punkty linià. Nale y pami taç o zachowaniu spadku 2,5mm/m. Numerujemy haki od najni ej do najwy ej montowanego, eby nie pomyliç ich w trakcie monta u. Wyginamy hak zgodnie z kàtem nachylenia po aci dachowej w zaznaczonym wczeêniej miejscu. Montujemy hak nr 1 (najni ej po o ony) oraz pozosta e haki zgodnie z numeracjà. 12

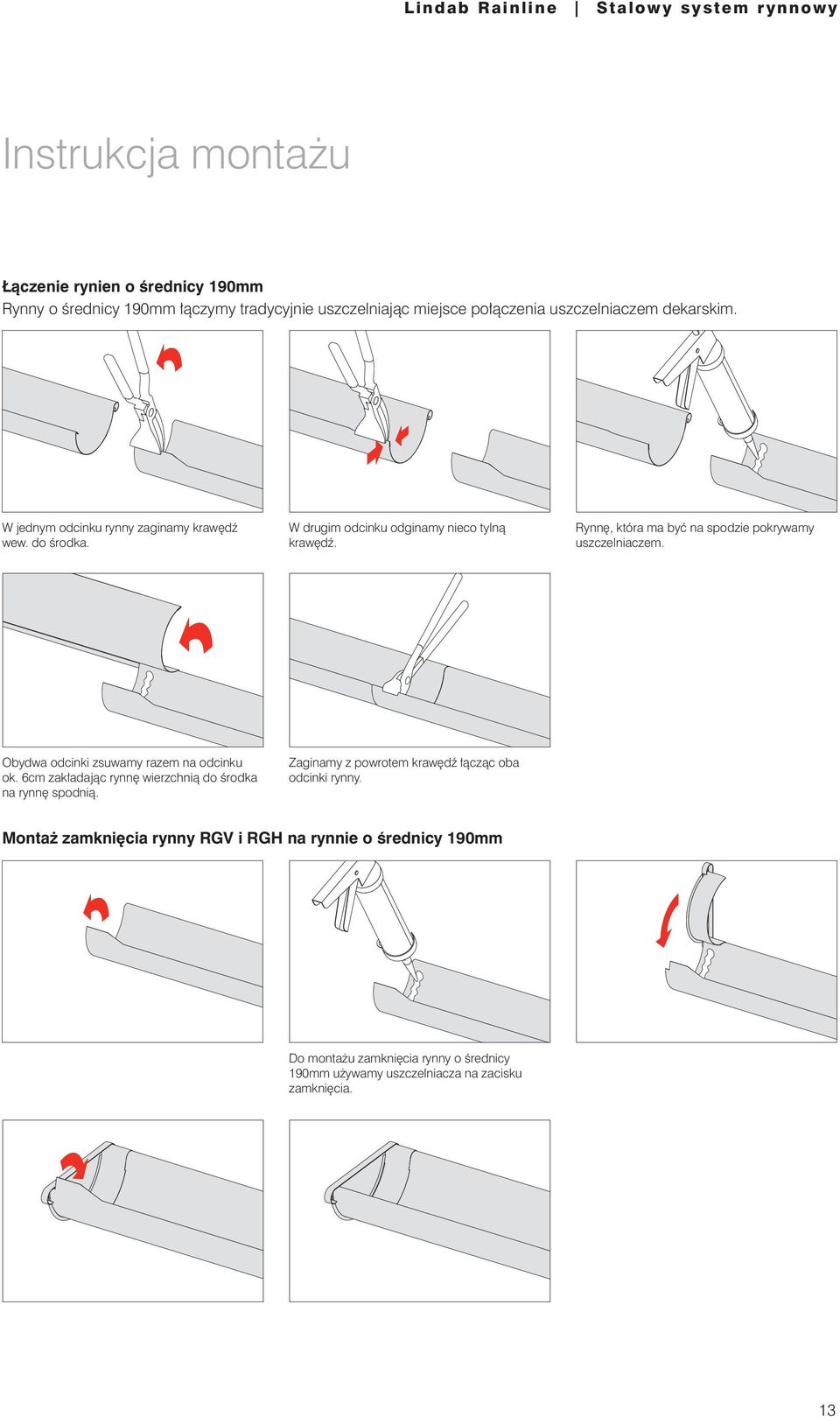

13 àczenie rynien o Êrednicy 190mm Rynny o Êrednicy 190mm àczymy tradycyjnie uszczelniajàc miejsce po àczenia uszczelniaczem dekarskim. W jednym odcinku rynny zaginamy kraw dê wew. do Êrodka. W drugim odcinku odginamy nieco tylnà kraw dê. Rynn, która ma byç na spodzie pokrywamy uszczelniaczem. Obydwa odcinki zsuwamy razem na odcinku ok. 6cm zak adajàc rynn wierzchnià do Êrodka na rynn spodnià. Zaginamy z powrotem kraw dê àczàc oba odcinki rynny. Monta zamkni cia rynny RGV i RGH na rynnie o Êrednicy 190mm Do monta u zamkni cia rynny o Êrednicy 190mm u ywamy uszczelniacza na zacisku zamkni cia. 13

14 Os ona rynny OSK/OSKR Os ona rynny (OSKR) to doskona e rozwiàzanie uzupe niajàce, jeêli odbiór wody z po aci jest wi kszy na poszczególnych odcinkach systemu. Nak adamy os on na rynn i zaciskamy mocowania. Mo emy równie zastosowaç os on (OSK) w naro nikach rynny. Os ona haka TB U ywana np. przy wymianie systemu, w celu zamaskowania starego haka. Odcinamy przednià czeêç haka. Zak adamy os on haka naci ciem do przodu. Mocujemy os on zaginajàc jej zatrzaski na rynn. Naro niki rynny RVI/RVY Stosowane tam gdzie rynna si ga za róg, np. wokó wykuszu lub w naro niku domu. Naro nik mocuje si tak by z obu stron wspiera si na hakach. Do mocowania naro ników stosuje si klamry RSK. Rurhak z trzpieniem Nawiercamy otwór w Êcianie budynku. Wbijamy trzpieƒ w Êcian. Przykr camy rurhak do trzpienia za pomocà za àczonych Êrub. 14

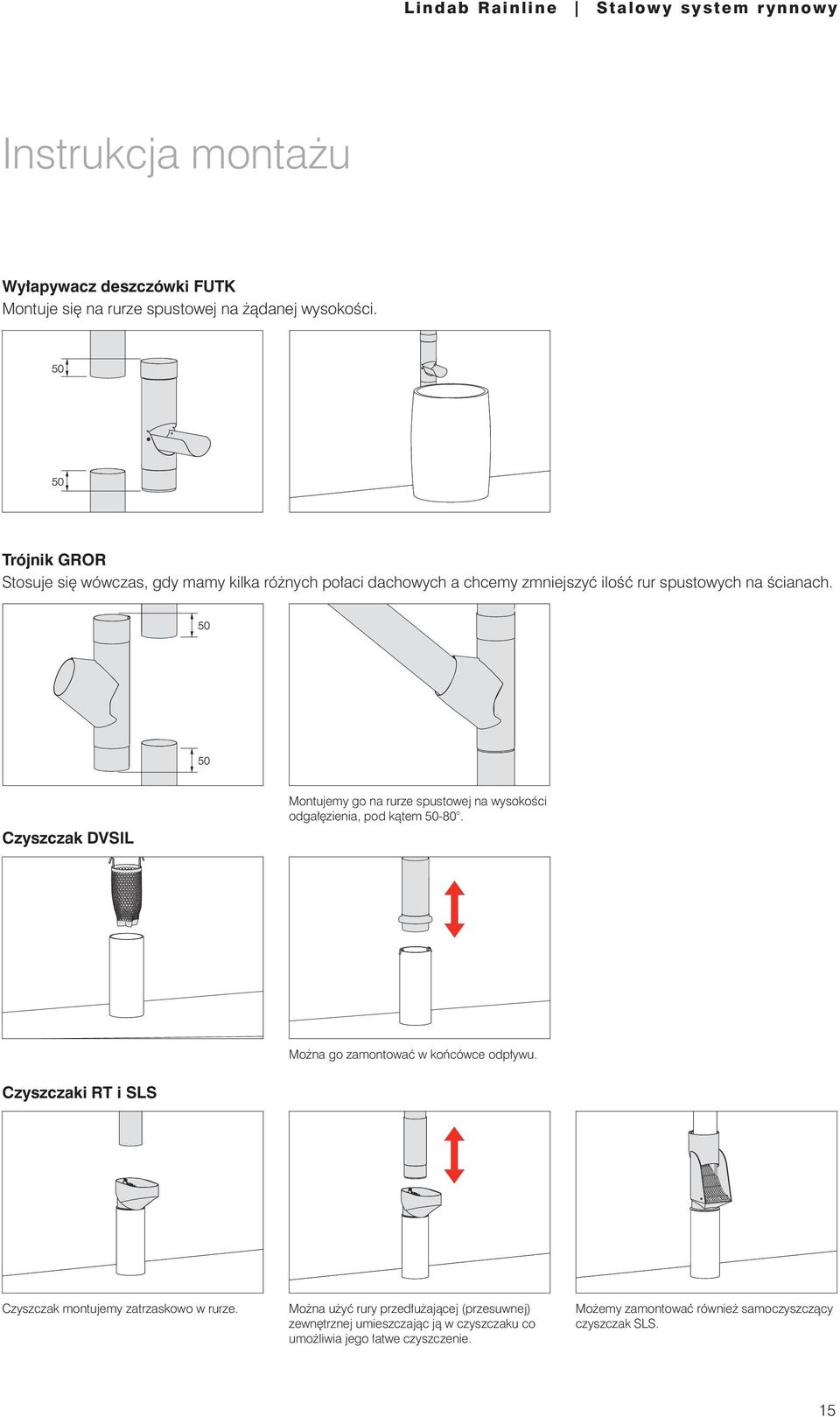

15 Wy apywacz deszczówki FUTK Montuje si na rurze spustowej na àdanej wysokoêci. Trójnik GROR Stosuje si wówczas, gdy mamy kilka ró nych po aci dachowych a chcemy zmniejszyç iloêç rur spustowych na Êcianach. Czyszczak DVSIL Montujemy go na rurze spustowej na wysokoêci odga zienia, pod kàtem Mo na go zamontowaç w koƒcówce odp ywu. Czyszczaki RT i SLS Czyszczak montujemy zatrzaskowo w rurze. Mo na u yç rury przed u ajàcej (przesuwnej) zewn trznej umieszczajàc jà w czyszczaku co umo liwia jego atwe czyszczenie. Mo emy zamontowaç równie samoczyszczàcy czyszczak SLS. 15

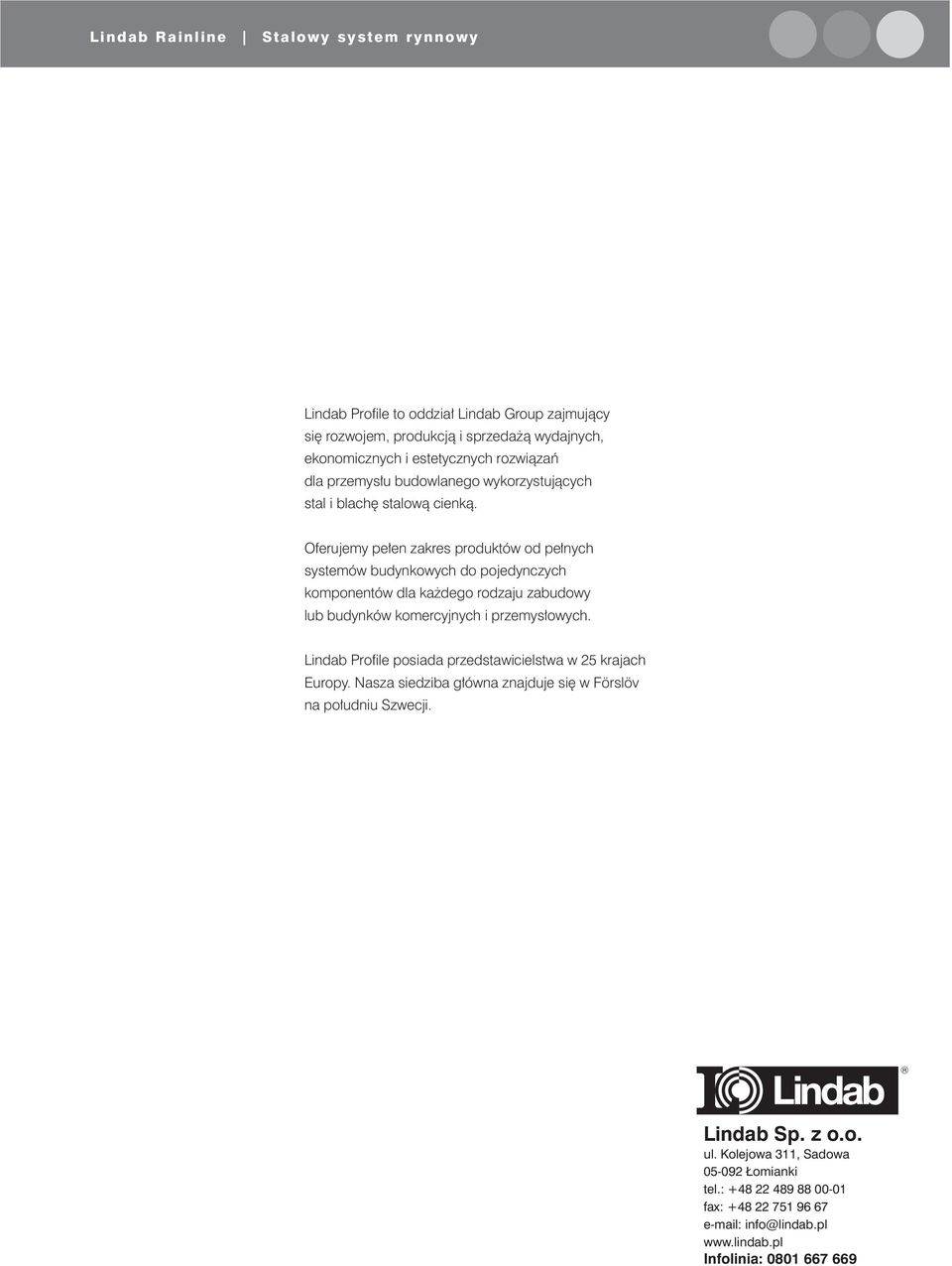

16 Lindab Profi le to oddzia Lindab Group zajmujàcy si rozwojem, produkcjà i sprzeda à wydajnych, ekonomicznych i estetycznych rozwiàzaƒ dla przemys u budowlanego wykorzystujàcych stal i blach stalowà cienkà. Oferujemy pe en zakres produktów od pe nych systemów budynkowych do pojedynczych komponentów dla ka dego rodzaju zabudowy lub budynków komercyjnych i przemys owych. Lindab Profi le posiada przedstawicielstwa w 25 krajach Europy. Nasza siedziba g ówna znajduje si w Förslöv na po udniu Szwecji. Lindab Sp. z o.o. ul. Kolejowa 311, Sadowa Łomianki tel.: fax: info@lindab.pl Infolinia:
