2 Kim Jesteśmy? Gas Atest Gaz to wiodący polski producent Niezawodnych i Innowacyjnych Systemów Bezpieczeństwa Gazowego oraz uznany ośrodek referencyjny w powyższym zakresie, który poprzez świadczone usługi, szeroką wiedzę, długoletnie doświadczenie oraz zaawansowaną technologię działa na rzecz pełnego bezpieczeństwa ludzi, mienia oraz środowiska. W codziennej działalności koncentrujemy się na tematyce pomiaru składu gazów, monitoringu i detekcji stężeń niebezpiecznych. Naszą specjalnością są innowacyjne Systemy Bezpieczeństwa Gazowego niezawodnie informujące o zagrożeniach ze strony gazów niebezpiecznych lub ich braku. Innymi słowy zapewniające poczucie pewności wtedy, kiedy wszystko jest w porządku, jak i skutecznie ostrzegające w sytuacji zagrożenia. System Gas XT przeznaczony jest do ochrony obiektów użyteczności publicznej takich jak garaże podziemne, hale ogrzewane promiennikami oraz kotłownie gazowe. Zapewnia ochronę osób przebywających w nich przed gazami silnie trującymi, takimi jak tlenek węgla czy tlenek azotu oraz przed gazami palnymi pochodzącymi z instalacji LPG w samochodach bądź metanem z instalacji grzewczych. Pozwala na 3 progową detekcję. System komunikuje się w standardzie 4-20 ma. Czujniki serii Gas XT to: EcoWent XT do detekcji stężenia tlenku węgla (CO). EcoDet XT do detekcji stężenia propanu butanu (LPG). do detekcji stężenia metanu (NG). Misją Atest Gaz jest zapewnienie Klientom i Użytkownikom pełnego komfortu, płynącego z poczucia bezpieczeństwa życia i zdrowia ludzi, ochrony mienia oraz środowiska przed zagrożeniami ze strony gazów niebezpiecznych. Siła naszej marki wynika z codziennej pracy z naszymi Klientami, wykwalifikowanego i doświadczonego zespołu specjalistów pasjonatów, ale także wielokierunkowego doświadczenia, dostępu do międzynarodowego know-how oraz doskonale rozwiniętego zaplecza badawczego i projektowego. Dzięki temu Atest Gaz może zaoferować unikalne, zaawansowane technologicznie, innowacyjne i niezawodne produkty, rozwiązania oraz systemy kompleksowo i w pełni zaspokajające indywidualne potrzeby Klientów zarówno sektora przemysłowego jak i budownictwa ogólnego (HVAC). Odporne sensory Małgorzata i Aleksander Pachole Szybki i prosty montaż Gwarancja lat na system

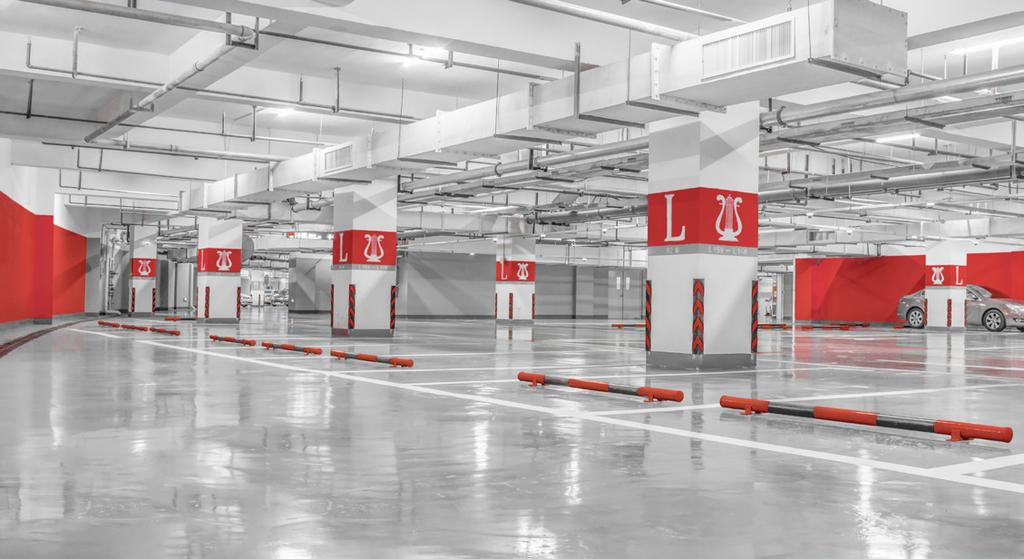

3 Gas XT System Bezpieczeństwa Gazowego dla Garażu Charakterystyka Systemu Gas XT - Garaż Przykładowa konfiguracja urządzeń dla Garażu 2 EcoWent XT 4 EcoDet XT EcoWent XT EcoDet XT 3 0 MOD LED TOA TOA BMS P.Poż + Went. 2 3 Łatwy montaż System Gas XT dostarczany jest wraz z kostką zaciskową WAGO która umożliwia sprawne i szybkie podłączenie kolejnych zestawów czujników lub pojedynczych sztuk na magistrali. 4 czujników na magistrali System Gas XT zbudowany w oparciu o Jednostkę Sterującą MOD LED umożliwia podłączenie do 4 czujników gazu (23 komplety CO+LPG). Zestaw montażowy System Gas XT może być dostarczany wraz z zestawem montażowym w skład którego wchodzą: rurka PCV standardowo przycięta pozwalająca zachować wymaganą odległości między czujnikami oraz odpowiedniej długości przewód do połączeń międzyczujnikowych. Współpraca z innymi systemami System Gas XT umożliwia współpracę z systemami BMS oraz PPOŻ - informacje o alarmach przekazywane są za pomocą bezpotencjałowych wyjść stykowych. Sensor elektrochemiczny Sensor elektrochemiczny zastosowany do pomiaru CO gwarantuje stabilną i pozbawioną fałszywych alarmów pracę co przekłada się na niezawodne sterowanie wentylacją oraz alarmami informującymi o zagrożeniu zaczadzeniem. Sensor katalityczny Sensor katalityczny gwarantuje stabilną i pozbawioną fałszywych alarmów pracę, co zapewnia poprawne działanie instalacji gazowej na obiekcie. Sensory odporne są na wilgoć, zmiany temperatury oraz inne gazy. Atest Gaz udziela do lat gwarancji na System Serii Gas XT. TOA 4 Diagnostyka połączeń elektrycznych Czujniki serii XT posiadają funkcję kontroli linii połączeniowej - informacje o awariach prezentowane są za pomocą dedykowanych kontrolek które wyprowadzone są na bocznej części obudowy urządzenia. Gwarancja lat Na system Gas XT udzielana jest gwarancja lat, która obejmuje również zastosowane sensory gazu.

4 Gas XT System Bezpieczeństwa Gazowego dla Kotłowni i Hali Charakterystyka Systemu Gas XT - Kotłownia i hala Przykładowa konfiguracja urządzeń dla Kotłowni 4 Max 2 szt. Eco Przykładowa konfiguracja urządzeń dla Hali 2 MOD LED Eco P MOD LED Eco P 3 Max 2 szt Zielone światło bezpieczeństwa to najnowszy i unikalny trójprogowy czujnik metanu, który za pomocą świecącej diody LED o dużej mocy umiejscowionej na spodzie czujnika informuje o zagrożeniach gazowych lub ich braku (poprawna praca systemu prezentowana jest zielonym kolorem diody). Dzięki takiemu rozwiązaniu stan czujnika można jednoznacznie określić nawet z odległości kilkunastu metrów jedyne takie rozwiązanie dostępne na rynku! T-konektor Puszka połączeniowa dostarczana wraz z systemem umożliwia sprawne i szybkie podłączenie kolejnych zestawów czujników lub pojedynczych sztuk na magistrali (trzyżyłowy przewód). Zestaw montażowy System XT dla sektora ogrzewnictwa jest dostarczany wraz z odpowiednią ilością puszek połączeniowych. 2 czujników na magistrali System Gas XT zbudowany w oparciu o Jednostkę Sterującą MOD LED umożliwia podłączenie do 2 czujników metanu. 9 Diagnostyka połączeń elektrycznych Czujniki serii XT posiadają funkcję kontroli linii połączeniowej - informacje o awariach prezentowane są za pomocą dedykowanych kontrolek które wyprowadzone są na bocznej części obudowy urządzenia. Współpraca z innymi systemami System Gas XT umożliwia współpracę z systemami BMS oraz PPOŻ - informacje o alarmach przekazywane są za pomocą bezpotencjałowych wyjść stykowych. Zawór odcinający Dla obiektów takich jak m.in. kotłownie, gdzie wymagane jest odcięcie dopływu gazu istnieje możliwość doposażenia systemu XT w odpowiedni zawór odcinający z cewką 2V lub 230V. Sensor katalityczny Sensor katalityczny gwarantuje stabilną i pozbawioną fałszywych alarmów pracę, co zapewnia poprawne działanie instalacji gazowej na obiekcie. Sensory odporne są na wilgoć, zmiany temperatury oraz inne gazy. Gwarancja lat Na system Gas XT udzielana jest gwarancja lat, która obejmuje również zastosowane sensory gazu. 9

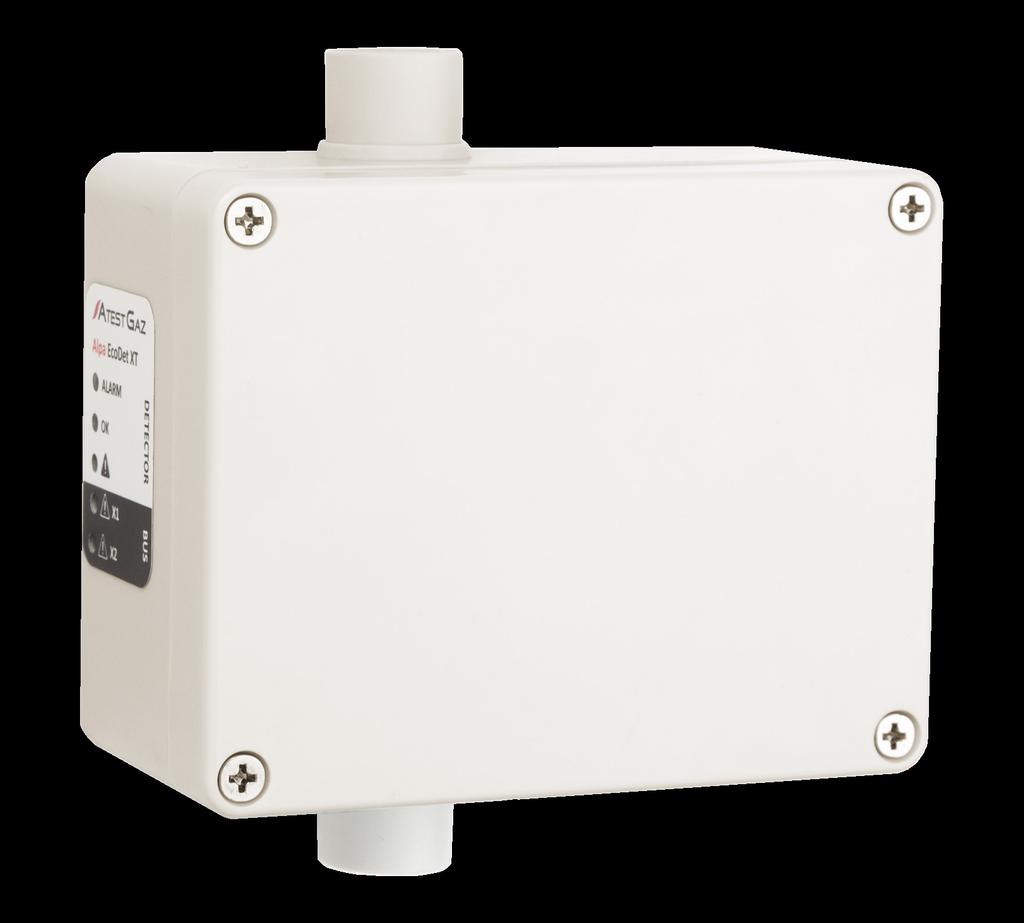

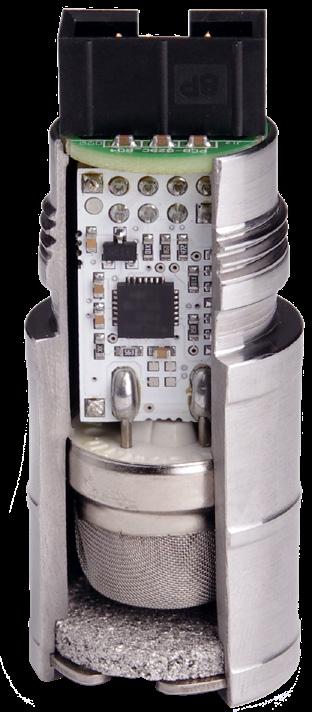

5 EcoWent XT Czujnik Gazu EcoDet XT Czujnik Gazu Urządzenia 0 42 V Prąd I ZAS 40 ma 0 42 V Prąd I ZAS 30 ma 0 90% ciągle 03 ± 0% hpa 0 40 OC 30 90% ciągle 0 90% ciągle 03 ± 0% hpa 20 0% ciągle Mierzona substancja Tlenek węgla (CO) Mierzona substancja Propan - butan (LPG) (C3H, C4H0) Zakres pomiarowy ppm Zakres pomiarowy 0% DGW Gas Czujnik Gazu EcoWent XT jest urządzeniem służącym do detekcji stężenia tlenku węgla (CO). Urządzenie dokonuje cyklicznych pomiarów stężenia gazu w powietrzu, a informacja o przekroczeniu ustalonych progów przekazywana jest użytkownikowi za pomocą świecących na czujniku kontrolek. Komunikacja pomiędzy czujnikiem a współpracującą Jednostką Sterującą odbywa się poprzez wyjściowy sygnał prądowy 4-20mA. Czujniki łączone są między sobą przy użyciu nieekranowanych przewodów oraz t-konektora, co znacznie zmniejsza koszty i czas montażu. EcoWent XT może współpracować z czujnikami EcoDet XT tworząc w ten sposób kompletny system detekcji CO i LPG. Konfiguracja standardowa 20 ppm 40 ppm 00 ppm Stopień IP IP 43 R WE Parametry wyjść analogowych R OBC_MAX Sygnał wyjściowy wg stanu pracy czujnika: awaria praca Wpusty kablowe (zakres dławionych średnic kabla) Przekrój kabla złącz zaciskowych Częstotliwość obowiązkowych przeglądów serwisowych / kalibracji Czas życia elementów eksploatacyjnych 2,4 ma 4 ma 9 ma ma ma III Dławnice wciskane do rur instalacyjnych średnica rury mm. Dławnice wielozakresowe średnica przewodu 3, 2 mm 0,2, mm 2 przewód lity 0,2 mm 2 przewód wielodrutowy Raz na rok (ważność Świadectwa Kalibracji) Płytka Sensora PWS-0-CO - lat* 4 otwory na wkręt średnica 4 mm Gas EcoDet XT to trójprogowy czujnik gazów służący do wykrywania niebezpiecznych stężeń propanu butanu. Urządzenie dokonuje cyklicznych pomiarów stężenia gazu w powietrzu, a informacja o przekroczeniu ustalonych progów przekazywana jest użytkownikowi za pomocą świecących na czujniku kontrolek. Komunikacja pomiędzy czujnikiem a współpracującą Jednostką Sterującą odbywa się poprzez wyjściowy sygnał prądowy 4-20mA. Czujniki łączone są między sobą przy użyciu nieekranowanych przewodów oraz t-konektora, co znacznie zmniejsza koszty i czas montażu. EcoDet XT może współpracować z czujnikami EcoWent XT tworząc w ten sposób kompletny system detekcji CO i LPG. Konfiguracja standardowa Stopień IP IP 43 R WE Parametry wyjść analogowych R OBC_MAX Sygnał wyjściowy wg stanu pracy czujnika: awaria praca Wpusty kablowe (zakres dławionych średnic kabla) Przekrój kabla złącz zaciskowych Częstotliwość obowiązkowych przeglądów serwisowych / kalibracji Czas życia elementów eksploatacyjnych 0% DGW % DGW 20% DGW 2,4 ma 4 ma 9 ma ma ma III Dławnice wciskane do rur instalacyjnych średnica rury mm. Dławnice wielozakresowe średnica przewodu 3, 2 mm 0,2, mm 2 przewód lity 0,2 mm 2 przewód wielodrutowy Raz na rok (ważność Świadectwa Kalibracji) Głowica Pomiarowa MiniPel PWS-0-L- PG - lat* 4 otwory na wkręt średnica 4 mm

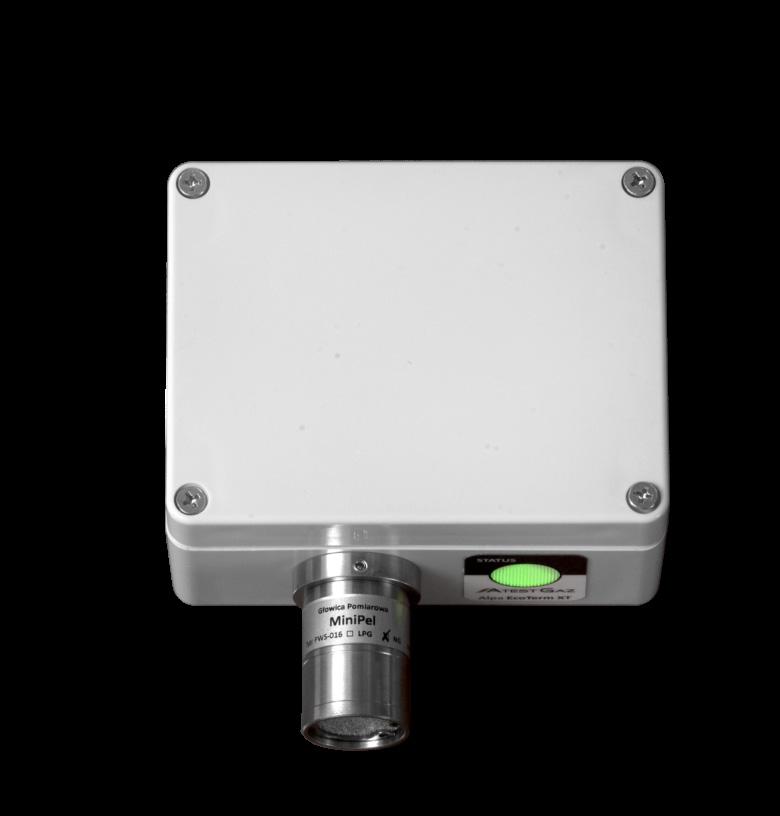

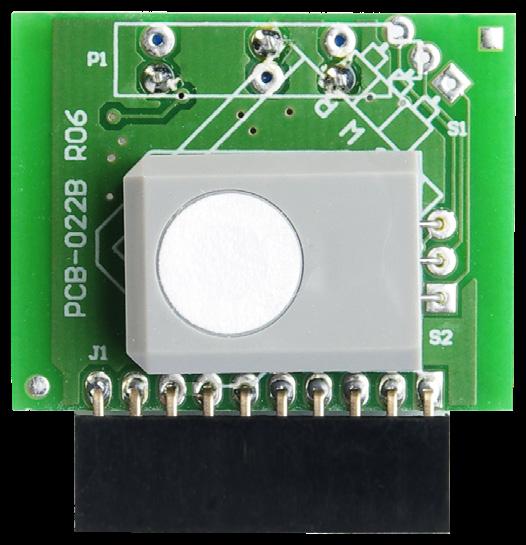

6 Czujnik Gazu Zastosowane sensory Urządzenia Gas to najnowszy, trójprogowy czujnik gazów służący do wykrywania niebezpiecznych stężeń metanu. Urządze nie dokonuje cyklicznych pomiarów stężenia gazu w po wietrzu, a informacja o przekroczeniu ustalonych progów przekazywana jest użytkownikowi. Komunikacja pomiędzy czujnikiem a współpracującą Jednostką Sterującą odbywa się poprzez wyjściowy sygnał prądowy 4-20mA. Czujniki łączone są między sobą przy użyciu nieekranowanych przewodów oraz t-konektora, co znacznie zmniejsza koszty i czas montażu. to czujnik metanu który jako pierwszy i jedyny dostępny na rynku posiada diodę LED o dużej mocy umiejscowioną na spodzie obudowy dzięki takiemu rozwiązaniu stan czujnika można jednoznacznie określić nawet z odległości kilkunastu metrów V Prąd I ZAS 0 ma Mierzona substancja Zakres pomiarowy Konfiguracja standardowa Stopień IP IP 43 R WE Parametry wyjść analogowych R OBC_MAX Sygnał wyjściowy wg stanu pracy czujnika: awaria praca Wpusty kablowe (zakres dławionych średnic kabla) Przekrój kabla złącz zaciskowych Częstotliwość obowiązkowych przeglądów serwisowych / kalibracji Czas życia elementów eksploatacyjnych 0 90% ciągle 03 ± 0% hpa Metan (CH4) 0% DGW 0% DGW % DGW 20% DGW 2,4 ma 4 ma 9 ma ma ma III 20 0% ciągle Dławnice wciskane do rur instalacyjnych średnica rury mm. Dławnice wielozakresowe średnica przewodu 3, 2 mm 0,2, mm 2 przewód lity 0,2 mm 2 przewód wielodrutowy Raz na rok (ważność Świadectwa Kalibracji) Płytka Sensora PWS-0-NG - lat* 4 otwory na wkręt średnica 4 mm Wymienny sensor elektrochemiczny Do detekcji gazów toksycznych zastosowano selektywne sensory elektrochemiczne. Rozwiązanie to cechuje wysoka odporność na zmianę warunków środowiskowych takich jak temperatura, wilgotność, a także obecność gazów zakłócających. Pozwala to na ograniczenie do minimum fałszywych załączeń układów wentylacji (oszczędność energii elektrycznej) oraz sygnalizacji alarmowej. lat gwarancji Wymienny moduł sensora Odporność na wilgoć i zmiany temperatur Wymienny sensor katalityczny Do detekcji gazów palnych zastosowano sensor katalityczny, który gwarantuje stabilną i pozbawioną fałszywych alarmów pracę. Sensory katalityczne odporne są na wilgoć, zmiany temperatury oraz obecność gazów zakłócających. Dzięki temu ryzyko wystąpienia fałszywych alarmów pochodzących ze zmian temperatury, wilgotności i spalin samochodowych jest bardzo niskie. lat gwarancji Stabilna praca Odporność na wilgoć i zmiany temperatur

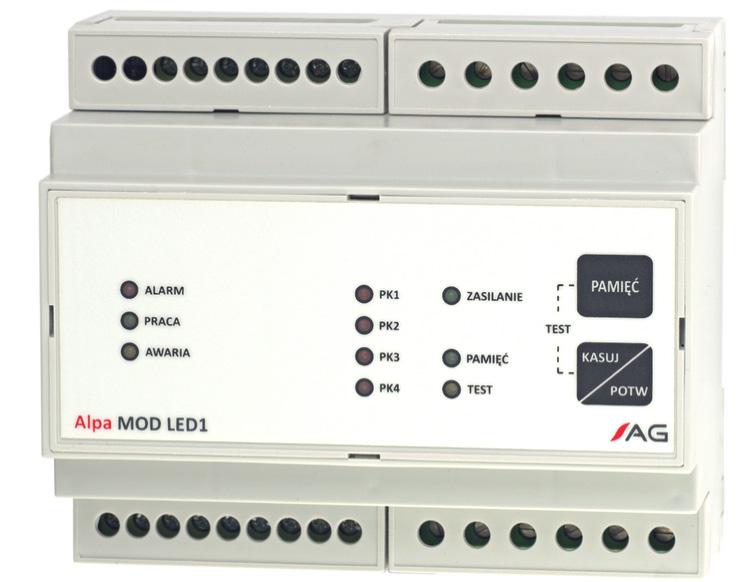

7 MOD LED Moduł Jednostki Sterującej TOA Tablica ostrzegawcza optyczno - akustyczna Urządzenia 2 2 V Moc P ZAS W Liczba kanałów wejściowych: ph Stopień ochrony: IP 20 R WE Parametry wyjść analogowych R OBC_MAX Parametry wyjść cyfrowych Przekaźnik OC Wbudowana sygnalizacja akustyczna 0 90% ciągle 03 ± 0% hpa, 0 40 OC 30 90% ciągle Styki bezpotencjałowe, przełączne: AC: 230 V ~ / 3 A DC: 230 V ~ / 0,2 A DC: 24 V / 3A Niezabezpieczone 2 V, maksymalne sumaryczne obciążenie wyjść 300 ma Wspólny plus Niezabezpieczone db w odległości m Moc P ZAS 24V lub 230V ~ < W (gdy aktywna) Stopień IP IP 40 Sygnalizacja optyczna Wbudowana sygnalizacja akustyczna Wymiary Wysokość Szerokość Głębokość Napis Zakłócenie radioelektryczne 24V: 0OC 230V: 0 0OC Oświetlenie LED 0OC 0 0OC Przetwornik piezoceramiczny db/m I 0mm 420mm 0mm Wysokość liter 3mm, czerwony Poziom N Moduł Jednostki Sterującej MOD LED (przeznaczony do zabudowy na szynie DIN 3 mm) odpowiada za kontrolę pracy magistrali czujników gazów oraz za sterowanie urządzeniami współpracującymi, tworząc wraz z nimi System Bezpieczeństwa Gazowego. System przeznaczony jest do ochrony takich obiektów jak garaże w budynkach użyteczności publicznej i wielorodzinnych, parkingi wielopoziomowe, hale ogrzewane gazem ziemnym lub płynnym oraz obiektach związane z eksploatacją i dystrybucją gazów i mediów. Dzięki funkcjonalności automatycznego nadzoru linii oraz sygnalizacji jej uszkodzeń, system gwarantuje niespotykany w tej grupie urządzeń poziom bezpieczeństwa i komfortu użytkowania. Moduł posiada możliwość współpracy z systemem BMS i dodatkowo można wyposażyć go w akumulatorowe podtrzymanie pracy. Przekrój kabla złącz zaciskowych 2 mm 2 (dla przewodów podwójnych należy zastosować tulejki 2 x mm 2 lub 2 x 0, mm 2 ) Samo-gasnący PPO Na szynie DIN-3 / TS3 Tablice Optyczno-Akustyczne TOA pełnią rolę sygnalizacji obiektowej informującej o zagrożeniach powstałych w garażach podziemnych. Posiadają napis ostrzegawczy lub informacyjny o standardowej treści lub według zamówienia klienta. Napis wyświetla się po wykryciu przez system detekcji gazów stanu zagrożenia oraz pulsuje z częstotliwością 0,Hz. Wyświetlaniu napisu towarzyszy sygnał pulsujący dźwiękowy. Ze względu na możliwość zastosowania tablic TOA na ścianie lub suficie sygnalizacja zapewnia dodatkowe źródło bezpieczeństwa. Tablice nie mogą być stosowane w przestrzeniach określonych jako strefy zagrożenia wybuchem gazów.

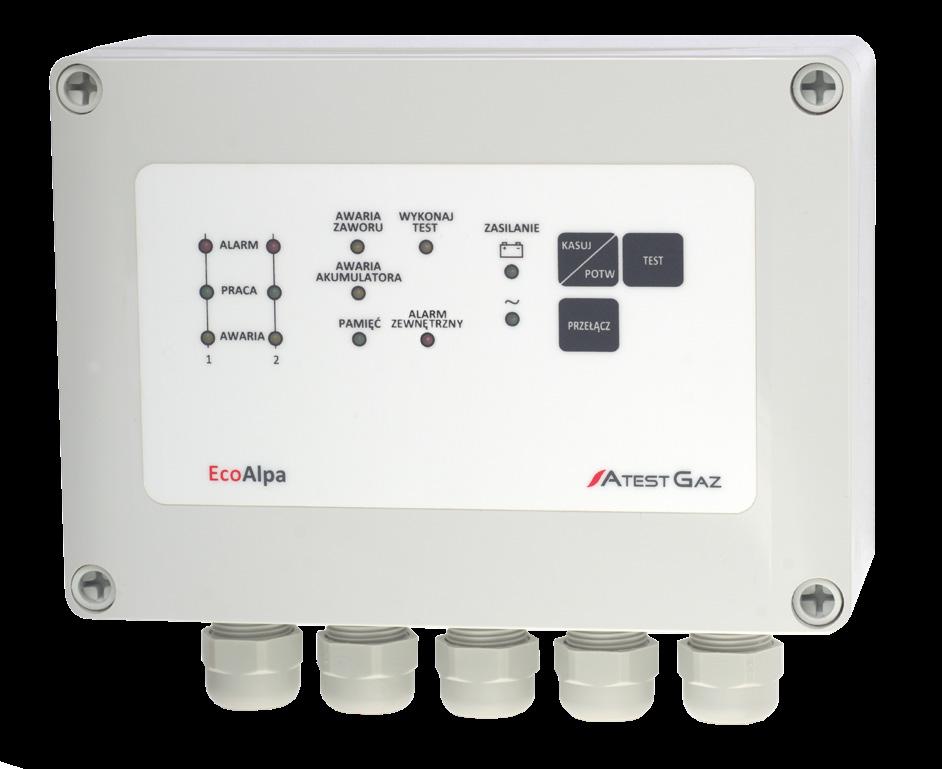

8 Eco P Jednostka Sterująca Eco Jednostka Sterująca Znamionowe parametry zasilania Napięcie UZAS Moc PZAS 230 V ~ ± 0% 0 W Prąd I ZAS 230 V 0, A Eco jest to dwukanałowa Jednostka Sterująca przeznaczona do pracy z Czujnikami Gazu z interfejsem 4-20 ma, udostępnia ona wyjścia do podłączenia sygnalizatora optyczno akustycznego czy też zewnętrznego systemu automatyki np. BMS. Urządzenie występuje w kilku odmianach, zależnych przede wszystkim od rodzaju zastosowanego akumulatora, współpracującego zaworu odcinającego czy też podtrzymania pracy przy zaniku zasilania sieciowego. Dzięki możliwości współpracy z dwoma modułami MOD LED Jednostka ta może nadzorować pracę aż 40 czujników gazu. Warunki środowiskowe Stopień IP IP 4 RWE Uz Iz Ilość wejść analogowych -2 Parametry wejścia alarmu zewnętrznego Parametry wyjść cyfrowych Przekaźniki PK PK3 Wyjścia napięciowe OC, OC2 Wbudowana sygnalizacja akustyczna Czasy podtrzymania pracy PW-04-P-XEF-22 PW-04-P-XEF-240 PW-04-P-XEP-240 Wpusty kablowe Ilość Zakres dławionych średnic kabla Czas życia urządzenia 0 40 O C 0 90% ciągle 0, 4 V 0 ma styk bezpotencjałowy poniżej 0 Ω nieaktywne powyżej 000 Ω aktywne Styki niezabezpieczone 230 V ~ / A 230 V / 0,2 A 24 V / A napięcie 4 V Σ I < 300 ma 0 db w odległości m II h h h 0 mm 0 lat 0 40 O C 30 90% ciągle Jednostka Sterująca Eco odpowiada za wizualizację pracy całego Systemu Bezpieczeństwa Gazowego oraz wypracowanie odpowiednich sygnałów wyjściowych. Eco jest pięciokanałową jednostką sterującą przeznaczoną do współpracy z czujnikami gazu serii XT oraz Modułami Jednostek Sterujących takich jak np. Teta MOD Control lub MOD LED. Udostępnia wyjścia do podłączenia sygnalizatora optycznoakustycznego oraz sygnały dwustanowe przekazujące informacje o stanie systemu. Dodatkową funkcją Jednostki Sterującej jest możliwość integracji z zewnętrznym systemem automatyki np. BMS. W zależności od odmiany urządzenie umożliwia sterowanie zaworem odcinającym dopływ gazu. Stopień IP IP 4 Parametry wejść czujników Ilość kanałów Rezystancja wejściowa Napięcie zasilania czujników Maksymalny łączny pobór prądu przez czujniki 0 40 C 0 90% ciągle, 0 99% chwilowo 03 ± 0% hpa 20 Ω 0, V 00 ma 0 40 C % ciągle Parametry wyjść dwustanowych Przekaźnik Styki bezpotencjałowe, przełączne: AC: 230 V ~ / 3 A DC: 230 V / 0,2 A DC: 24 V / 3A Niezabezpieczone Wyjście sterujące zaworu odcinającego Zakres rezystancji / mocy obciążenia Gwarantowana wartość napięcia zamykającego Maksymalna rezystancja linii zasilającej Czas trwania impulsu zamykającego Wbudowana sygnalizacja akustyczna II Czas podtrzymania pracy PW-090-VL-X: powyżej 4 Ω / poniżej 3 W PW-090-VR-X: powyżej 2 Ω / poniżej 2 W 0, V Szczegóły w Podręczniku Użytkownika 0, sek Około 0 db w odległości m Co najmniej 30 min Wpusty kablowe Zakres dławionych średnic kabla 0 mm Czas życia elementów eksploatacyjnych,2,2 3, kg 4 otwory na wkręt średnica 4 mm, rozstaw 23 mm x 0 mm
