Przedmiar robót UPORZĄDKOWANIE I DOBUDOWA PRZEWODÓW KOMINOWYCH UL. LIGOCKA 59 W GLIWICACH

Transkrypt

1 Przedmiar robót Data: Kody CPV: Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne Roboty murarskie i murowe Roboty remontowe i renowacyjne Wykonywanie pokryć dachowych Kładzenie zaprawy i rynien Roboty w zakresie usuwania gruzu Obiekt: ul. Ligocka Gliwice Zamawiający: Zarząd Budynków Miejskich II TBS Sp. z o.o. ul. Warszawska 35b Gliwice Jednostka opracowująca kosztorys: MIPLAN S.C. ul. Stawowa Knurów Kosztorys opracowali: mgr inż. Agnieszka Mańka,... mgr inż. Marek Jasinski,... Sprawdzający:... Zamawiający: Wykonawca:......

2 strona nr: 2 Przedmiar robót 1 KOMIN K1 1.1 KNRW 401/212/7 Roboty rozbiórkowe, betonowych czapek kominowych 0,8*0,52 = 0,416 0,416 0,416 m2 1.2 KNR 401/310/1 (1) Przemurowanie kominów z cegieł, do 0,5 m3/miejsce 0,7*0,42*((1,10+0,80)/2) = 0,279 0,279 0,279 m3 1.3 KNR 401/531/1 Uzupełnienie obróbek blacharskich kołnierzy kominów i ścian, świetlików itd., dach kryty papą, dachówką płaską, obróbka z blachy z cynku (0,7+0,7+0,42+0,42)*0,3 = 0,672 0,672 0,672 m2 1.4 KNR 202/219/5 analogia Czapka kominowa żelbetowa o średniej grubości płyty 8 cm 0,8*0,52 = 0,416 0,416 0,416 m2 1.5 KNR 202/1106/7 analogia Czapka kominowa żelbetowa - zbrojenie siatką stalową fi 6mm - analogia poz ,416 = 0,416 0,416 0,416 m2 1.6 KNRW 401/424/1 Uzupełnienie ław kominiarskich, poziomych i stopni kominiarskich 2,000 m 1.7 KNR 401/735/9 (2) Tynki zwykłe cementowo-wapienne na kominach ponad dachem, dach spadzisty, uzupełnienie - tynk kategorii III 1,1*0,42*2 = 0,924 0,8*0,7*2 = 1,120 2,044 2,044 m2 1.8 KNR 401/333/10 Przebicie otworów w ścianach z cegieł, zaprawa cementowo-wapienna, grubość ścian 1 1/2 cegły 3,000 szt 1.9 KNR 401/322/2 analogia Obsadzenie drobnych elementów, w ścianach z cegieł - obsadzenie drzwiczek wyczystki 1,000 szt 1.10 KNR 401/322/2 analogia Obsadzenie drobnych elementów, w ścianach z cegieł - obsadzenie nawietrzaka typ NP2 1,000 szt 1.11 KNR 401/322/2 analogia Obsadzenie drobnych elementów, w ścianach z cegieł - obsadzenie przewodu went fi160 pozimego z żaluzją i anemostatem 1,000 szt 1.12 KNR 728/305/1 Naprawa tynków, do 0,5 m2 4,000 miejsce 1.13 KNR 728/306/2 Malowanie tynków farbą emulsyjną 0,5*0,5*2 = 0,500 0,500 0,500 m KNR 401/420/1 Wykonanie zastaw zabezpieczających na dachu 4,000 m 1.15 KNR 401/419/2 Wykonanie rusztowania przy kominach, o obwodzie 2-5 m 1,000 szt 1.16 KNRW 202/1610/2 Rusztowania ramowe warszawskie, 1-kolumnowe, wysokość do 6 m 2,000 kolumna 1.17 Kalkulacja własna Czas pracy rusztowań grupy 1 r-g 1.18 KNR 401/108/11 Wywóz gruzu spryzmowanego samochodami samowyładowczymi do 1 km poz.1.1 0,416 = 0,416 poz.1.2 0,279 = 0,279 0,42*0,2*2 = 0,168 0,863 0,863 m KNR 401/108/12 Wywóz gruzu spryzmowanego samochodami samowyładowczymi na każdy następny 1 km poz ,863 = 0,863 0,863 0,863 m Kalkulacja własna Opłata za skłaowanie i utylizacje gruzu budowlanego poz ,863 = 0,863 0,863 0,863 m3

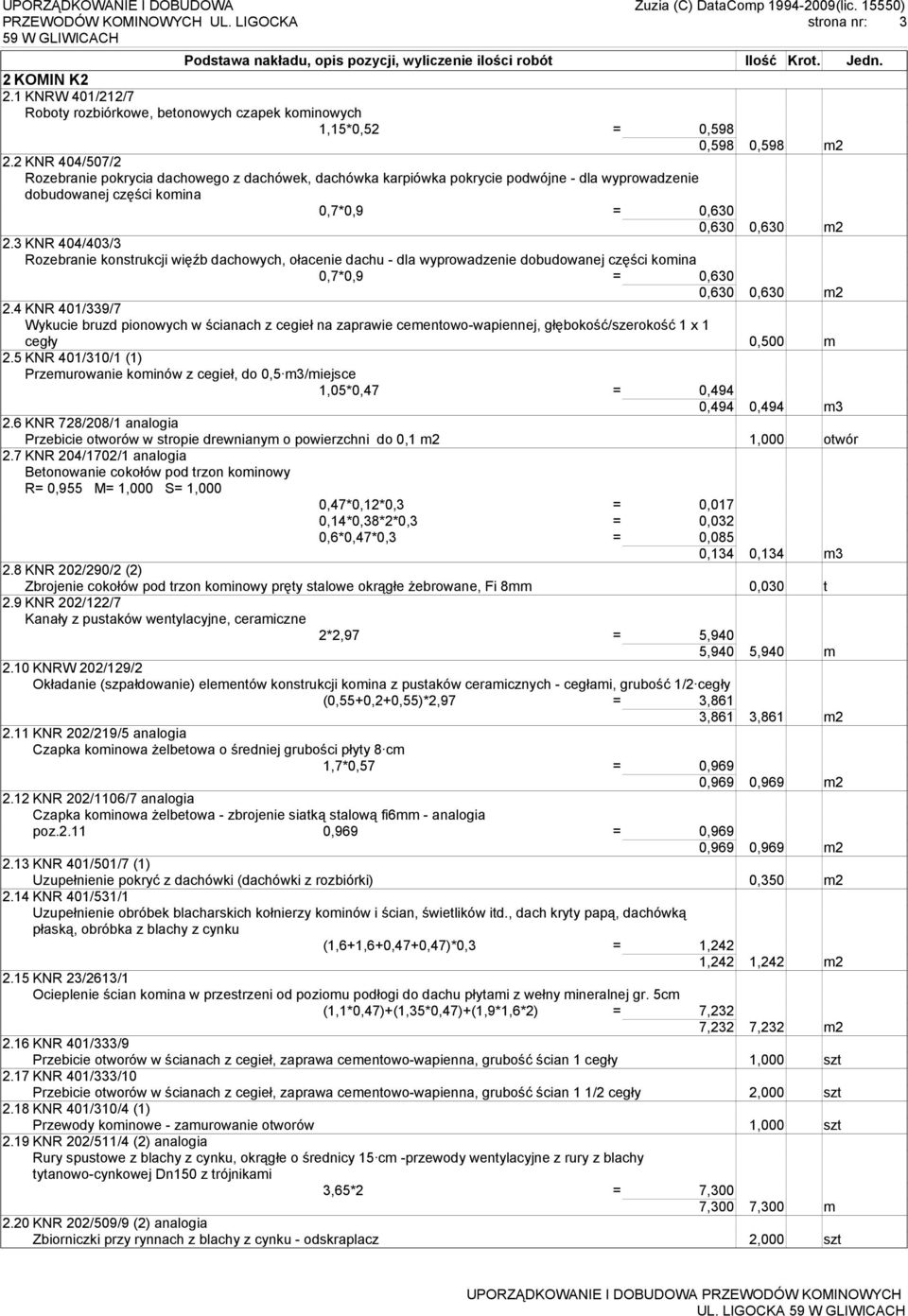

3 strona nr: 3 2 KOMIN K2 2.1 KNRW 401/212/7 Roboty rozbiórkowe, betonowych czapek kominowych 1,15*0,52 = 0,598 0,598 0,598 m2 2.2 KNR 404/507/2 Rozebranie pokrycia dachowego z dachówek, dachówka karpiówka pokrycie podwójne - dla wyprowadzenie dobudowanej części komina 0,7*0,9 = 0,630 0,630 0,630 m2 2.3 KNR 404/403/3 Rozebranie konstrukcji więźb dachowych, ołacenie dachu - dla wyprowadzenie dobudowanej części komina 0,7*0,9 = 0,630 0,630 0,630 m2 2.4 KNR 401/339/7 Wykucie bruzd pionowych w ścianach z cegieł na zaprawie cementowo-wapiennej, głębokość/szerokość 1 x 1 cegły 0,500 m 2.5 KNR 401/310/1 (1) Przemurowanie kominów z cegieł, do 0,5 m3/miejsce 1,05*0,47 = 0,494 0,494 0,494 m3 2.6 KNR 728/208/1 analogia Przebicie otworów w stropie drewnianym o powierzchni do 0,1 m2 1,000 otwór 2.7 KNR 204/1702/1 analogia Betonowanie cokołów pod trzon kominowy R= 0,955 M= 1,000 S= 1,000 0,47*0,12*0,3 = 0,017 0,14*0,38*2*0,3 = 0,032 0,6*0,47*0,3 = 0,085 0,134 0,134 m3 2.8 KNR 202/290/2 (2) Zbrojenie cokołów pod trzon kominowy pręty stalowe okrągłe żebrowane, Fi 8mm 0,030 t 2.9 KNR 202/122/7 Kanały z pustaków wentylacyjne, ceramiczne 2*2,97 = 5,940 5,940 5,940 m 2.10 KNRW 202/129/2 Okładanie (szpałdowanie) elementów konstrukcji komina z pustaków ceramicznych - cegłami, grubość 1/2 cegły (0,55+0,2+0,55)*2,97 = 3,861 3,861 3,861 m KNR 202/219/5 analogia Czapka kominowa żelbetowa o średniej grubości płyty 8 cm 1,7*0,57 = 0,969 0,969 0,969 m KNR 202/1106/7 analogia Czapka kominowa żelbetowa - zbrojenie siatką stalową fi6mm - analogia poz ,969 = 0,969 0,969 0,969 m KNR 401/501/7 (1) Uzupełnienie pokryć z dachówki (dachówki z rozbiórki) 0,350 m KNR 401/531/1 Uzupełnienie obróbek blacharskich kołnierzy kominów i ścian, świetlików itd., dach kryty papą, dachówką płaską, obróbka z blachy z cynku (1,6+1,6+0,47+0,47)*0,3 = 1,242 1,242 1,242 m KNR 23/2613/1 Ocieplenie ścian komina w przestrzeni od poziomu podłogi do dachu płytami z wełny mineralnej gr. 5cm (1,1*0,47)+(1,35*0,47)+(1,9*1,6*2) = 7,232 7,232 7,232 m KNR 401/333/9 Przebicie otworów w ścianach z cegieł, zaprawa cementowo-wapienna, grubość ścian 1 cegły 1,000 szt 2.17 KNR 401/333/10 Przebicie otworów w ścianach z cegieł, zaprawa cementowo-wapienna, grubość ścian 1 1/2 cegły 2,000 szt 2.18 KNR 401/310/4 (1) Przewody kominowe - zamurowanie otworów 1,000 szt 2.19 KNR 202/511/4 (2) analogia Rury spustowe z blachy z cynku, okrągłe o średnicy 15 cm -przewody wentylacyjne z rury z blachy tytanowo-cynkowej Dn150 z trójnikami 3,65*2 = 7,300 7,300 7,300 m 2.20 KNR 202/509/9 (2) analogia Zbiorniczki przy rynnach z blachy z cynku - odskraplacz 2,000 szt

4 strona nr: KNR 401/735/9 (2) Tynki zwykłe cementowo-wapienne na kominach ponad dachem, dach spadzisty, uzupełnienie - tynk kategorii III 2,97*(0,47+0,47+1,6+1,6) = 12,296 12,296 12,296 m KNR 401/322/2 Obsadzenie drobnych elementów, w ścianach z cegieł, kratki wentylacyjne PCV 16x16cm 3,000 szt 2.23 KNR 401/322/2 analogia Obsadzenie drobnych elementów, w ścianach z cegieł - obsadzenie drzwiczek rewizyjnych 2,000 szt 2.24 KNR 401/322/2 Obsadzenie drobnych elementów, w ścianach z cegieł, kratki zabezpieczające wyloty kanałów - kratki osłonowe z blachy chromoniklowej 4,000 szt 2.25 KNR 401/322/2 analogia Obsadzenie drobnych elementów, w ścianach z cegieł - obsadzenie nawietrzaka typ NP2 1,000 szt 2.26 KNR 401/322/2 analogia Obsadzenie drobnych elementów, w ścianach z cegieł - obsadzenie przewodu went fi160 pozimego z żaluzją i anemostatem 1,000 szt 2.27 KNR 728/305/1 Naprawa tynków, do 0,5 m2 7,000 miejsce 2.28 KNR 728/306/2 Malowanie tynków farbą emulsyjną 0,5*0,5*7 = 1,750 1,750 1,750 m KNR 14/2011/1 (2) Obudowa przewodów wentylacyjnych 3xpłytami gipsowo-kartonowymi GKF na rusztach metalowych + izolacja z wełny mineralnej gr 5cm 0,5*0,5 = 0,250 0,250 0,250 m KNR 401/420/1 Wykonanie zastaw zabezpieczających na dachu 4,000 m 2.31 KNR 401/419/2 Wykonanie rusztowania przy kominach, o obwodzie 2-5 m 1,000 szt 2.32 KNRW 202/1610/2 Rusztowania ramowe warszawskie, 1-kolumnowe, wysokość do 6 m 2,000 kolumna 2.33 Kalkulacja własna Czas pracy rusztowań grupy 1 r-g 2.34 KNR 401/108/11 Wywóz gruzu spryzmowanego samochodami samowyładowczymi do 1 km (0,598*0,06)+(0,05*0,63)+(0,24*0,24*0,5)+ 0,494+(0,24*0,24)+(0,38*0,24*2) = 0,830 0,830 0,830 m KNR 401/108/12 Wywóz gruzu spryzmowanego samochodami samowyładowczymi na każdy następny 1 km poz ,83 = 0,830 0,830 0,830 m Kalkulacja własna Opłata za skłaowanie i utylizacje gruzu budowlanego poz ,830 = 0,830 0,830 0,830 m3 3 KOMIN K3 I K4 3.1 KNR 404/507/2 Rozebranie pokrycia dachowego z dachówek, dachówka karpiówka pokrycie podwójne - dla wyprowadzenie komina i montażu wyłazu dachowego K3 1,2*0,75 = 0,900 K4 1,2*0,92 = 1,104 2,004 2,004 m2 3.2 KNR 404/403/3 Rozebranie konstrukcji więźb dachowych, ołacenie dachu - dla wyprowadzenie komina i montażu wyłazu dachowego K3 1,2*0,75 = 0,900 K4 1,104 = 1,104 2,004 2,004 m2 3.3 KNR 401/339/7 Wykucie bruzd pionowych w ścianach z cegieł na zaprawie cementowo-wapiennej, głębokość/szerokość 1 x 1 cegły K3 0,5 = 0,500 K4 0,5 = 0,500 1,000 1,000 m 3.4 KNR 728/208/1 analogia Przebicie otworów w stropie drewnianym o powierzchni do 0,1 m2 2,000 otwór

5 strona nr: KNR 204/1702/1 analogia Betonowanie cokołów pod trzon kominowy R= 0,955 M= 1,000 S= 1,000 K3 0,85*0,12*2*0,3 = 0,061 K3 0,2*0,12*2*0,3 = 0,014 K4 0,66*0,12*2*0,3 = 0,048 K4 0,2*0,12*2*0,3 = 0,014 0,137 0,137 m3 3.6 KNR 202/290/2 (2) Zbrojenie cokołów pod trzon kominowy pręty stalowe okrągłe żebrowane, Fi 8mm 0,060 t 3.7 KNR 202/122/7 Kanały z pustaków wentylacyjne, ceramiczne K3 3,82*3 = 11,460 K4 3,82*2 = 7,640 19,100 19,100 m 3.8 KNRW 202/129/2 Okładanie (szpałdowanie) komina - cegłami, grubość 1/2 cegły K3 (0,85+0,85+0,42+0,42)*3,82 = 9,703 K4 3,82*(0,66+0,66+0,42+0,42) = 8,251 17,954 17,954 m2 3.9 KNR 202/219/5 analogia Czapka kominowa żelbetowa o średniej grubości płyty 6 cm K3 0,52*0,95 = 0,494 K4 0,52*0,76 = 0,395 0,889 0,889 m KNR 202/1106/7 analogia Czapka kominowa żelbetowa - zbrojenie siatką stalową fi6mm - analogia K3 0,52*0,95 = 0,494 K4 0,52*0,76 = 0,395 0,889 0,889 m KNR 401/735/9 (2) Tynki zwykłe cementowo-wapienne na kominach ponad dachem, dach spadzisty, uzupełnienie - tynk kategorii III K3 3,82*(0,85+0,85+0,42+0,42) = 9,703 K4 3,82*(0,66+0,66+0,42+0,42) = 8,251 17,954 17,954 m KNR 401/501/7 (1) Uzupełnienie pokryć z dachówki (dachówki z rozbiórki) 1,000 m KNR 401/531/1 Uzupełnienie obróbek blacharskich kołnierzy kominów i ścian, świetlików itd., dach kryty papą, dachówką płaską, obróbka z blachy z cynku K3 (0,85+0,85+0,42+0,42)*0,3 = 0,762 K4 (0,42+0,42+0,66+0,66)*0,3 = 0,648 1,410 1,410 m KNR 23/2613/1 Ocieplenie ścian komina w przestrzeni od poziomu podłogi do dachu płytami z wełny mineralnej gr. 5cm K3 (0,9*0,42)+(1,65*0,42)+(1,28*2*0,85) = 3,247 K4 (0,9*0,42)+(1,65*0,42)+(1,28*2*0,66) = 2,761 6,008 6,008 m KNR 401/333/10 Przebicie otworów w ścianach z cegieł, zaprawa cementowo-wapienna, grubość ścian 1 1/2 cegły 3,000 szt 3.16 KNR 401/333/2 Przebicie otworów w ścianach z cegieł, zaprawa wapienna, grubość ścian 1 cegły 2,000 szt 3.17 KNR 202/511/4 (2) analogia Rury spustowe z blachy z cynku, okrągłe o średnicy 15 cm -przewody wentylacyjne z rury z blachy tytanowo-cynkowej Dn150 z trójnikami K3 4,65*3 = 13,950 K4 4,65*2 = 9,300 23,250 23,250 m 3.18 KNR 202/509/9 (2) analogia Zbiorniczki przy rynnach z blachy z cynku - odskraplacz K3 3 = 3,000 K4 2 = 2,000 5,000 5,000 szt 3.19 KNR 222/702/5 analogia Ława kominiarska R= 0,955 M= 1,000 S= 1,000 K3 1 = 1,000 K4 1 = 1,000 2,000 2,000 szt 3.20 KNRW 202/1016/7 Włazy dachowe fabrycznie wykończone, wyłaz dachowy K3 1 = 1,000 K4 1 = 1,000 2,000 2,000 szt

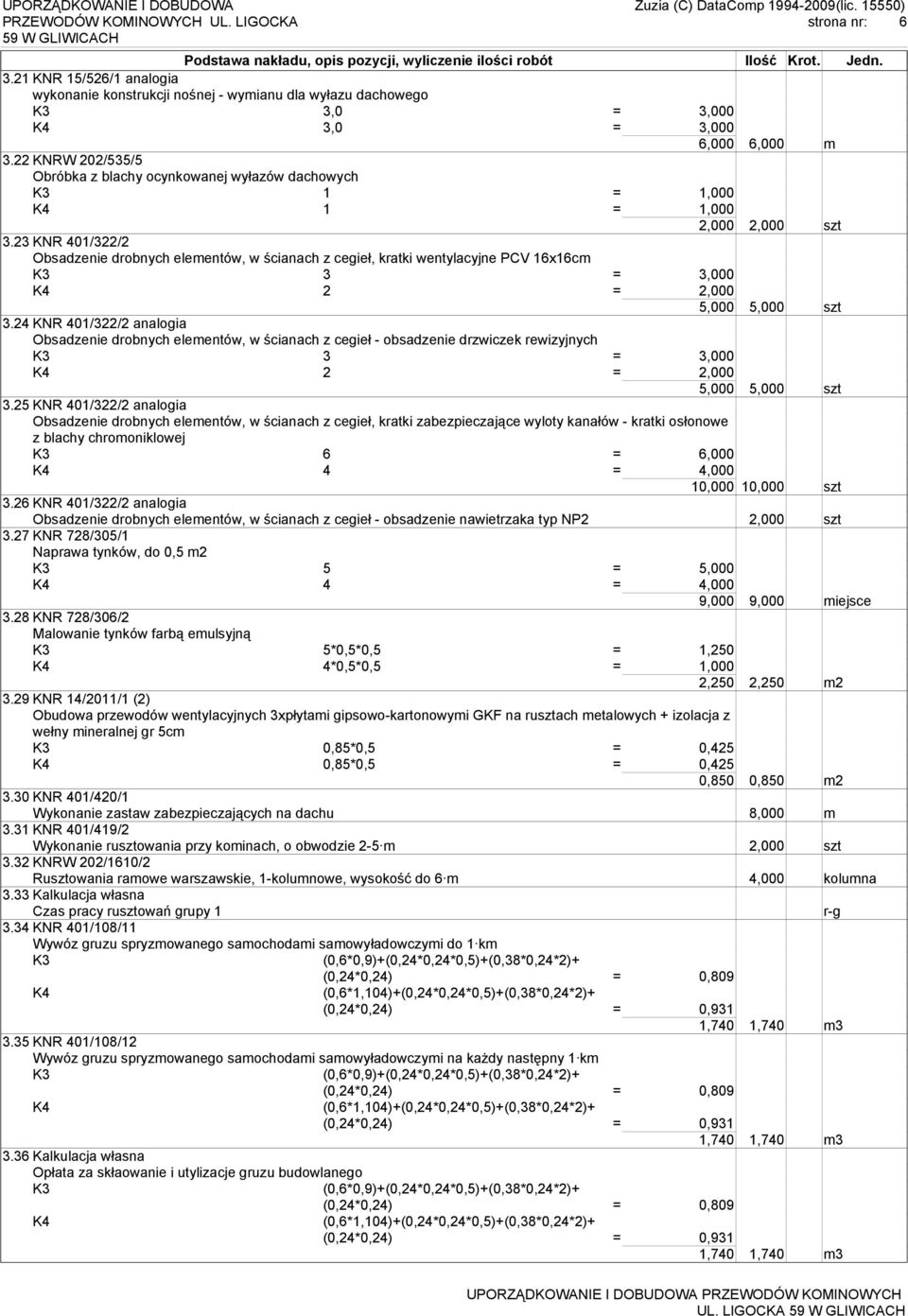

6 strona nr: KNR 15/526/1 analogia wykonanie konstrukcji nośnej - wymianu dla wyłazu dachowego K3 3,0 = 3,000 K4 3,0 = 3,000 6,000 6,000 m 3.22 KNRW 202/535/5 Obróbka z blachy ocynkowanej wyłazów dachowych K3 1 = 1,000 K4 1 = 1,000 2,000 2,000 szt 3.23 KNR 401/322/2 Obsadzenie drobnych elementów, w ścianach z cegieł, kratki wentylacyjne PCV 16x16cm K3 3 = 3,000 K4 2 = 2,000 5,000 5,000 szt 3.24 KNR 401/322/2 analogia Obsadzenie drobnych elementów, w ścianach z cegieł - obsadzenie drzwiczek rewizyjnych K3 3 = 3,000 K4 2 = 2,000 5,000 5,000 szt 3.25 KNR 401/322/2 analogia Obsadzenie drobnych elementów, w ścianach z cegieł, kratki zabezpieczające wyloty kanałów - kratki osłonowe z blachy chromoniklowej K3 6 = 6,000 K4 4 = 4,000 10,000 10,000 szt 3.26 KNR 401/322/2 analogia Obsadzenie drobnych elementów, w ścianach z cegieł - obsadzenie nawietrzaka typ NP2 2,000 szt 3.27 KNR 728/305/1 Naprawa tynków, do 0,5 m2 K3 5 = 5,000 K4 4 = 4,000 9,000 9,000 miejsce 3.28 KNR 728/306/2 Malowanie tynków farbą emulsyjną K3 5*0,5*0,5 = 1,250 K4 4*0,5*0,5 = 1,000 2,250 2,250 m KNR 14/2011/1 (2) Obudowa przewodów wentylacyjnych 3xpłytami gipsowo-kartonowymi GKF na rusztach metalowych + izolacja z wełny mineralnej gr 5cm K3 0,85*0,5 = 0,425 K4 0,85*0,5 = 0,425 0,850 0,850 m KNR 401/420/1 Wykonanie zastaw zabezpieczających na dachu 8,000 m 3.31 KNR 401/419/2 Wykonanie rusztowania przy kominach, o obwodzie 2-5 m 2,000 szt 3.32 KNRW 202/1610/2 Rusztowania ramowe warszawskie, 1-kolumnowe, wysokość do 6 m 4,000 kolumna 3.33 Kalkulacja własna Czas pracy rusztowań grupy 1 r-g 3.34 KNR 401/108/11 Wywóz gruzu spryzmowanego samochodami samowyładowczymi do 1 km K3 (0,6*0,9)+(0,24*0,24*0,5)+(0,38*0,24*2)+ (0,24*0,24) = 0,809 K4 (0,6*1,104)+(0,24*0,24*0,5)+(0,38*0,24*2)+ (0,24*0,24) = 0,931 1,740 1,740 m KNR 401/108/12 Wywóz gruzu spryzmowanego samochodami samowyładowczymi na każdy następny 1 km K3 (0,6*0,9)+(0,24*0,24*0,5)+(0,38*0,24*2)+ (0,24*0,24) = 0,809 K4 (0,6*1,104)+(0,24*0,24*0,5)+(0,38*0,24*2)+ (0,24*0,24) = 0,931 1,740 1,740 m Kalkulacja własna Opłata za skłaowanie i utylizacje gruzu budowlanego K3 (0,6*0,9)+(0,24*0,24*0,5)+(0,38*0,24*2)+ (0,24*0,24) = 0,809 K4 (0,6*1,104)+(0,24*0,24*0,5)+(0,38*0,24*2)+ (0,24*0,24) = 0,931 1,740 1,740 m3

7 strona nr: 7 Zestawienie robocizny Lp. Nazwa zawodu Jedn. Ilość 1. Betoniarze grupa II r-g 2, Betoniarze grupa III r-g 0, Betoniarze grupa IV r-g 0, Blacharze grupa II r-g 29, Blacharze grupa III r-g 0, Cieśle grupa II r-g 34, Dekarze grupa II r-g 2, Monter płyt gipsowych II r-g 0, Monter płyt gipsowych III r-g 1, Murarze grupa II r-g 17, Murarze grupa III r-g 14, Posadzkarz-płytkarz II r-g 0, Robotnicy r-g 115, Robotnicy grupa I r-g 79, Robotnicy grupa II r-g 2, Tynkarze grupa II r-g 8, Tynkarze grupa III r-g 54, Zbrojarze grupa II r-g 3,859 Razem (z dokładnością do zaokrągleń): 369,157 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Anemostaty kołowe typ D, Fi do 160 mm szt 2 2. Bale iglaste obrzynane klasa III, grubości 50 mm m3 0, Bale iglaste obrzynane nasycone klasa II, grubości 50 mm m3 0, Beton zwykły z kruszywa naturalnego B-25 (mieszanka betonowa) m3 0, Blacha stalowa ocynkowana płaska grubości 0.50 mm kg 37,8 6. Blacha z cynku ogólnego przeznaczenia kg 16, Blachowkręty szt 18,7 8. Cegła budowlana pełna 25x12x6.5 cm szt 1 533,03 9. Cement portlandzki zwykły "35" bez dodatków t 0, Cement portlanlandzki zwykły z dodatkami CEM II/A 32,5 luzem t 0, Deski iglaste obrzynane klasa III, grubości 25 mm m3 0, Deski iglaste obrzynane wymiarowe klasa III, grubości mm m3 0, Drewno na stemple budowlane, okrągłe iglaste - korowane m3 0,3 14. Drut stalowy okrągły miękki ocynkowany Fi mm kg 0, Drzwiczki rewizyjne szt Farba emulsyjna "Polinit" dm3 1, Gips budowlany szpachlowy kg 1, Gwoździe budowlane okrągłe gołe kg Gwoździe budowlane okrągłe ocynkowane kg 0, Klamry ciesielskie z prętów stalowych, typ U kg 14, Kołki stalowe do wstrzeliwania z nabojami i osłoną szt 4, Kratka osłonowa z blachy chromoniklowej szt Kratka wentylacyjna blaszana z żaluzją lakierowana 17x20cm szt Kratka wentylacyjna PVC 16x16 cm szt Krawędziaki iglaste wymiarowe nasycone klasa II m3 0, Kształtownik stalowy profil C-50x m 2, Kształtownik stalowy profil U-50x0.60 do płyt gipsowo-kartonowych m 0, Kwas solny techniczny % kg 0, Ława kominiarska Braas duża szt Masa uszczelniająca silikonowa "Silikon" kg 0, Mydło techniczne kg 0, Napowietrzak typ NP2 wydajność 135m3/h szt odskraplacz fi150mm szt Opłata za składowanie i utylizacje gruzu m3 3, Pianka poliuretanowa kg 0, Piasek do betonów zwykłych naturalny m3 1, Płyta gipsowo-kartonowa GKF grubości 12.5 mm m2 3, Płyta z wełny mineralnej "150" twarda, grubości 50mm m2 15, Płyty pomostowe długie m2 0, Płyty pomostowe komunikacyjne krótkie m2 0, Pręty żebr.skoś.do zbr.bet. fi 8-10mm kg 91,8 42. Pustaki ceramiczne wentylacyjne 188x188x220mm szt 95, rura fi 150mm z blachy tytanowo-cynkowej gr. 0,70mm m 34, Siatka tkana "Rabitza" oczka 10x10 mm Fi mm m2 2,319

8 strona nr: 8 Lp. Nazwa materiału Jedn. Ilość 45. Spoiwo cynowo-ołowiane LC kg 1, Stopnie kominiarskie szt Śruby kotwiące szt Taśma spoinowa m 2, trójnik fi 160mm szt 14, Wapno suchogaszone (hydratyzowane) kg 234, Woda m3 0, Wsporniki stalowe kg 0, Wyłazy dach. ze zintegr.kołnierz.54x75 cm szt Zamek antywłamaniowy szt Zaprawa cementowo-wapienna M m3 1, Zaprawa klejowa sucha do wełny mineralnej Atlas Roker W kg 79,44 Zestawienie sprzętu Lp. Nazwa sprzętu Jedn. Ilość 1. Betoniarka wolnospadowa elektryczna 150 dm m-g 1, Giętarka mechaniczna do prętów zbrojeniowych Fi 40 mm m-g 0, Nożyce elektro-mechaniczne do prętów Fi 40 mm m-g 0, Pojemnik do bitumu dm3 z nagrzewnicą olejową m-g 0, Prościarka automatyczna do prętów Fi 4-10 mm m-g 0, Rusztowania ramowe warszawskie 1-kolumnowe (za 1 kol) do 6m m-g 14,96 7. Samochód samowyładowczy do 5 t (1) m-g 1, Środek transportowy (1) m-g 0, Wyciąg jednomasztowy z napędem elektrycznym 0.5 t m-g 10, Żuraw okienny przenośny 0.15 t m-g 0,252 Razem m-g (z dokładnością do zaokrągleń): 31,529
