Przedmiar robót REMONT POKRYCIA I DOCIEPLENIE DACHU HALI.

Transkrypt

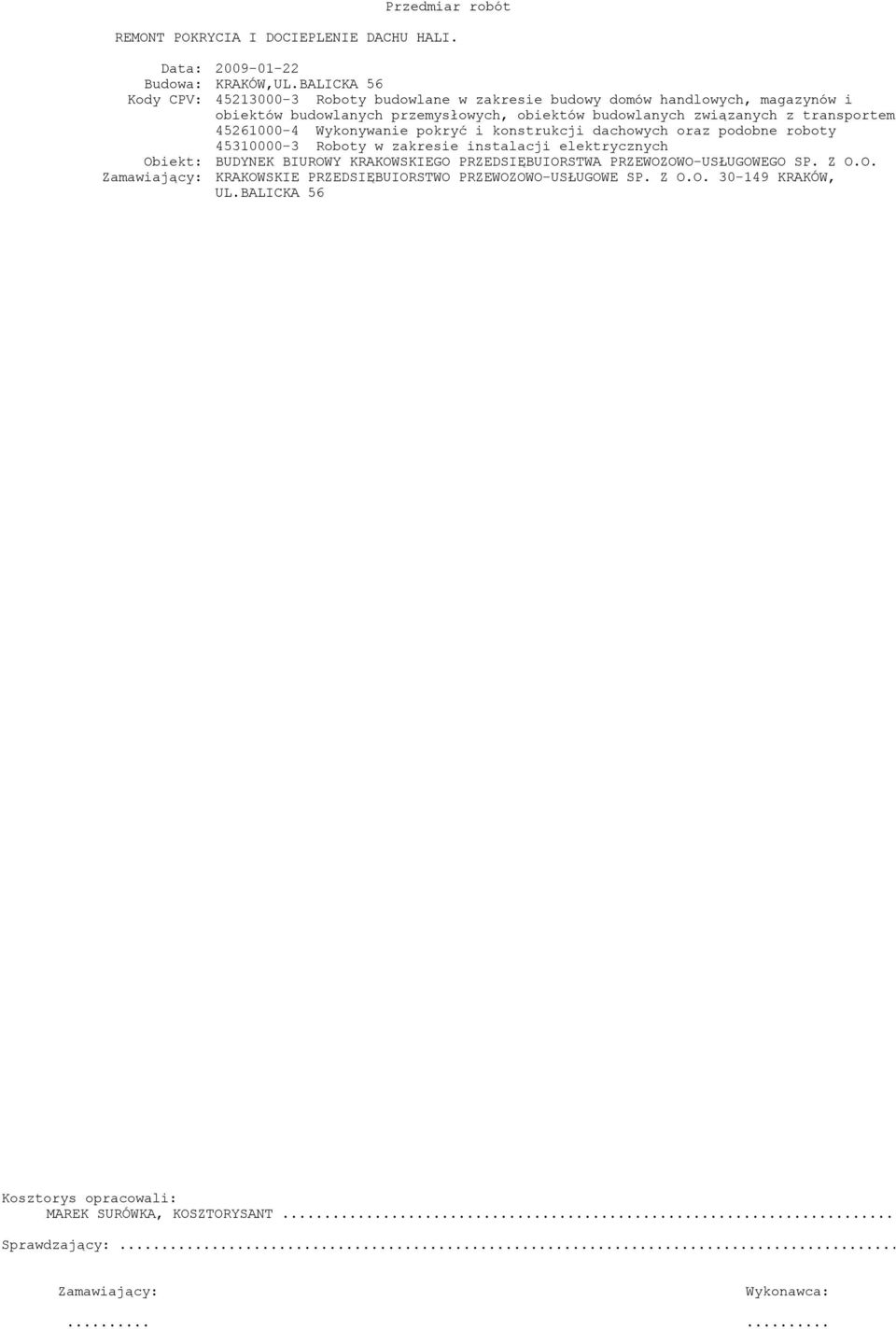

1 Przedmiar robót Data: Budowa: KRAKÓW,UL.BALICKA 56 Kody CPV: Roboty budowlane w zakresie budowy domów handlowych, magazynów i obiektów budowlanych przemysłowych, obiektów budowlanych związanych z transportem Wykonywanie pokryć i konstrukcji dachowych oraz podobne roboty Roboty w zakresie instalacji elektrycznych Obiekt: BUDYNEK BIUROWY KRAKOWSKIEGO PRZEDSIĘBUIORSTWA PRZEWOZOWO-USŁUGOWEGO SP. Z O.O. Zamawiający: KRAKOWSKIE PRZEDSIĘBUIORSTWO PRZEWOZOWO-USŁUGOWE SP. Z O.O KRAKÓW, UL.BALICKA 56 Kosztorys opracowali: MAREK SURÓWKA, KOSZTORYSANT... Sprawdzający:... Zamawiający: Wykonawca:......

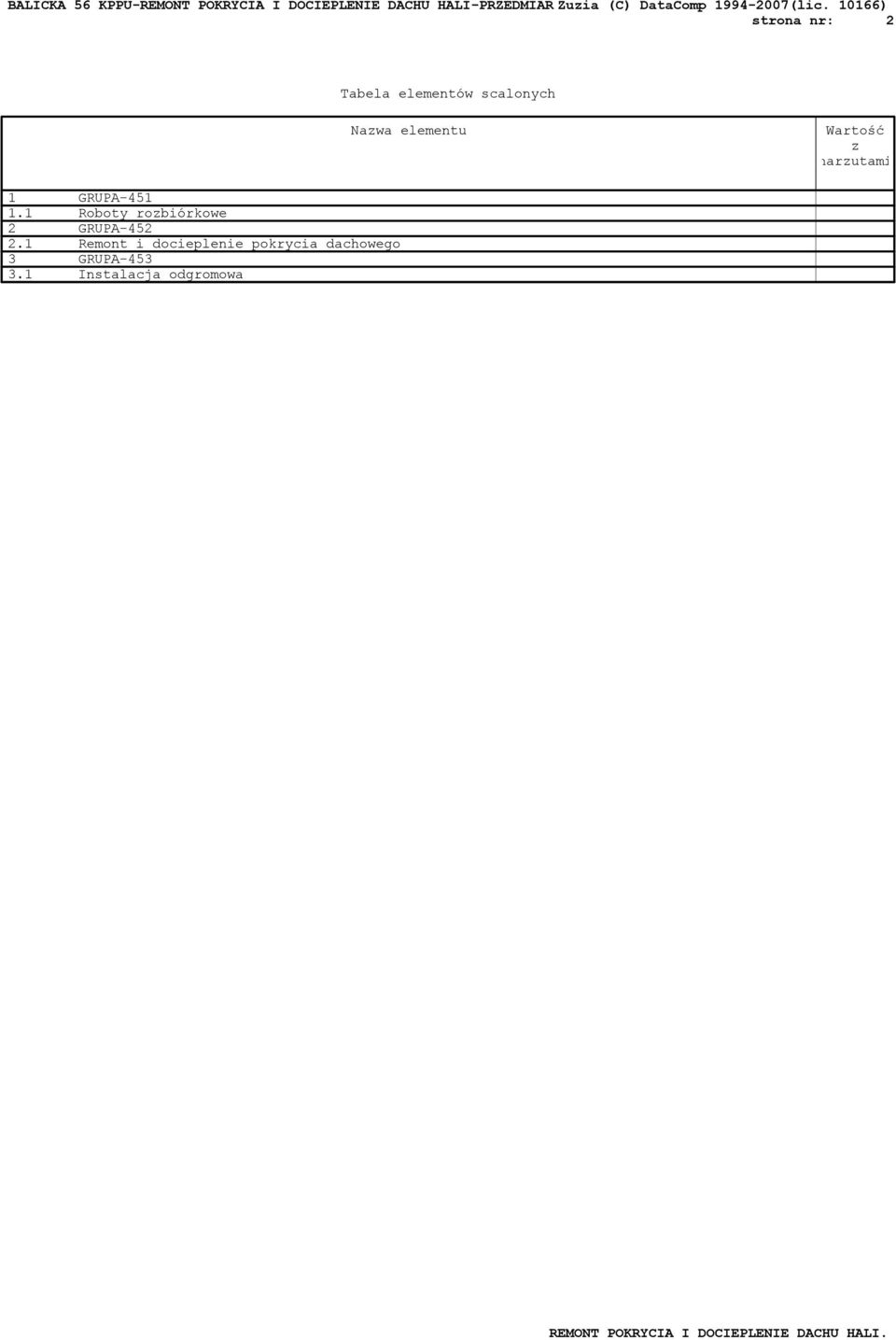

2 strona nr: 2 Tabela elementów scalonych Nazwa elementu Wartość z narzutami 1 GRUPA Roboty rozbiórkowe 2 GRUPA Remont i docieplenie pokrycia dachowego 3 GRUPA Instalacja odgromowa

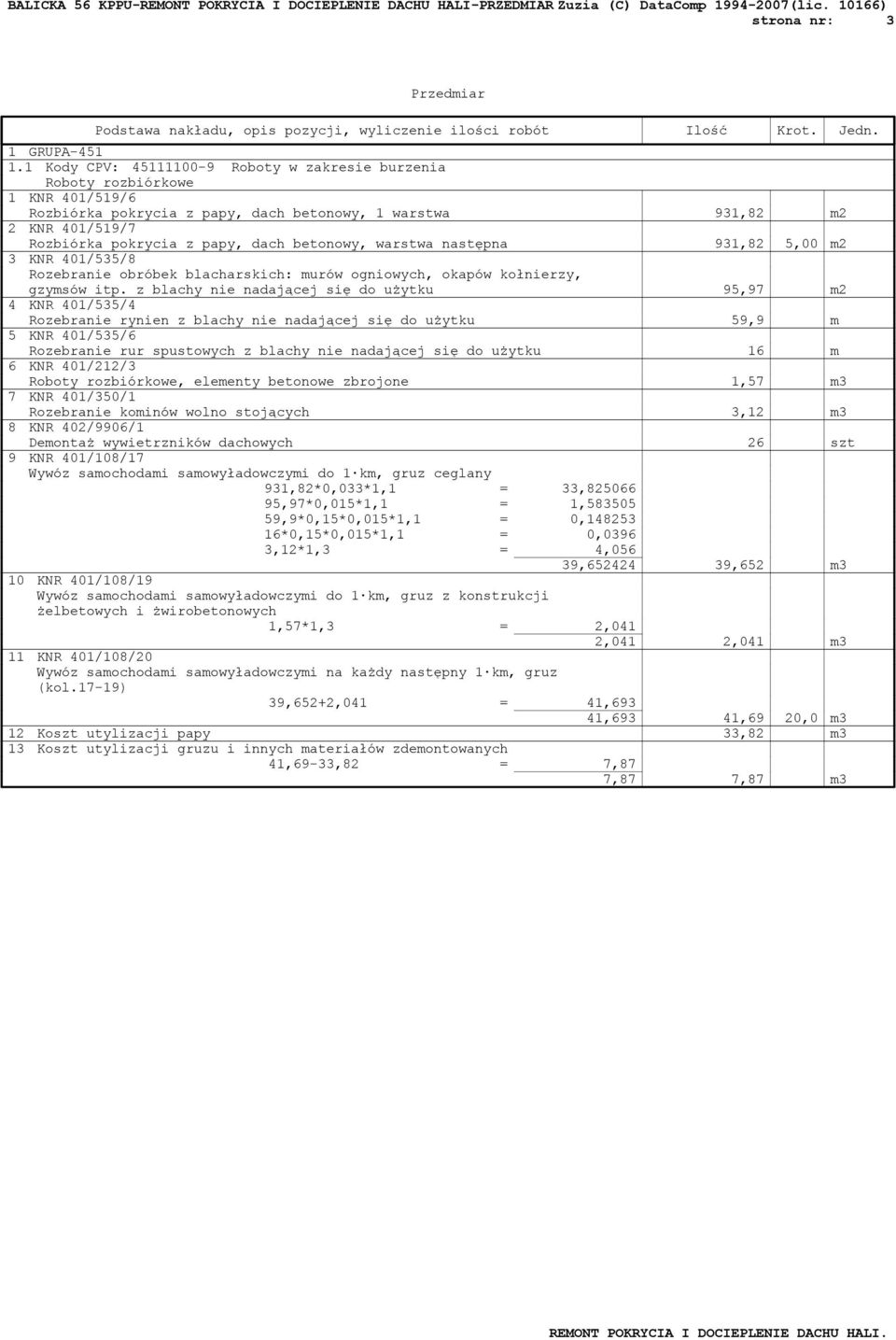

3 strona nr: 3 Przedmiar Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 GRUPA Kody CPV: Roboty w zakresie burzenia Roboty rozbiórkowe 1 KNR 401/519/6 Rozbiórka pokrycia z papy, dach betonowy, 1 warstwa 931,82 m2 2 KNR 401/519/7 Rozbiórka pokrycia z papy, dach betonowy, warstwa następna 931,82 5,00 m2 3 KNR 401/535/8 Rozebranie obróbek blacharskich: murów ogniowych, okapów kołnierzy, gzymsów itp. z blachy nie nadającej się do użytku 95,97 m2 4 KNR 401/535/4 Rozebranie rynien z blachy nie nadającej się do użytku 59,9 m 5 KNR 401/535/6 Rozebranie rur spustowych z blachy nie nadającej się do użytku 16 m 6 KNR 401/212/3 Roboty rozbiórkowe, elementy betonowe zbrojone 1,57 m3 7 KNR 401/350/1 Rozebranie kominów wolno stojących 3,12 m3 8 KNR 402/9906/1 Demontaż wywietrzników dachowych 26 szt 9 KNR 401/108/17 Wywóz samochodami samowyładowczymi do 1 km, gruz ceglany 931,82*0,033*1,1 = 33, ,97*0,015*1,1 = 1, ,9*0,15*0,015*1,1 = 0, *0,15*0,015*1,1 = 0,0396 3,12*1,3 = 4,056 39, ,652 m3 10 KNR 401/108/19 Wywóz samochodami samowyładowczymi do 1 km, gruz z konstrukcji żelbetowych i żwirobetonowych 1,57*1,3 = 2,041 2,041 2,041 m3 11 KNR 401/108/20 Wywóz samochodami samowyładowczymi na każdy następny 1 km, gruz (kol.17-19) 39,652+2,041 = 41,693 41,693 41,69 20,0 m3 12 Koszt utylizacji papy 33,82 m3 13 Koszt utylizacji gruzu i innych materiałów zdemontowanych 41,69-33,82 = 7,87 7,87 7,87 m3

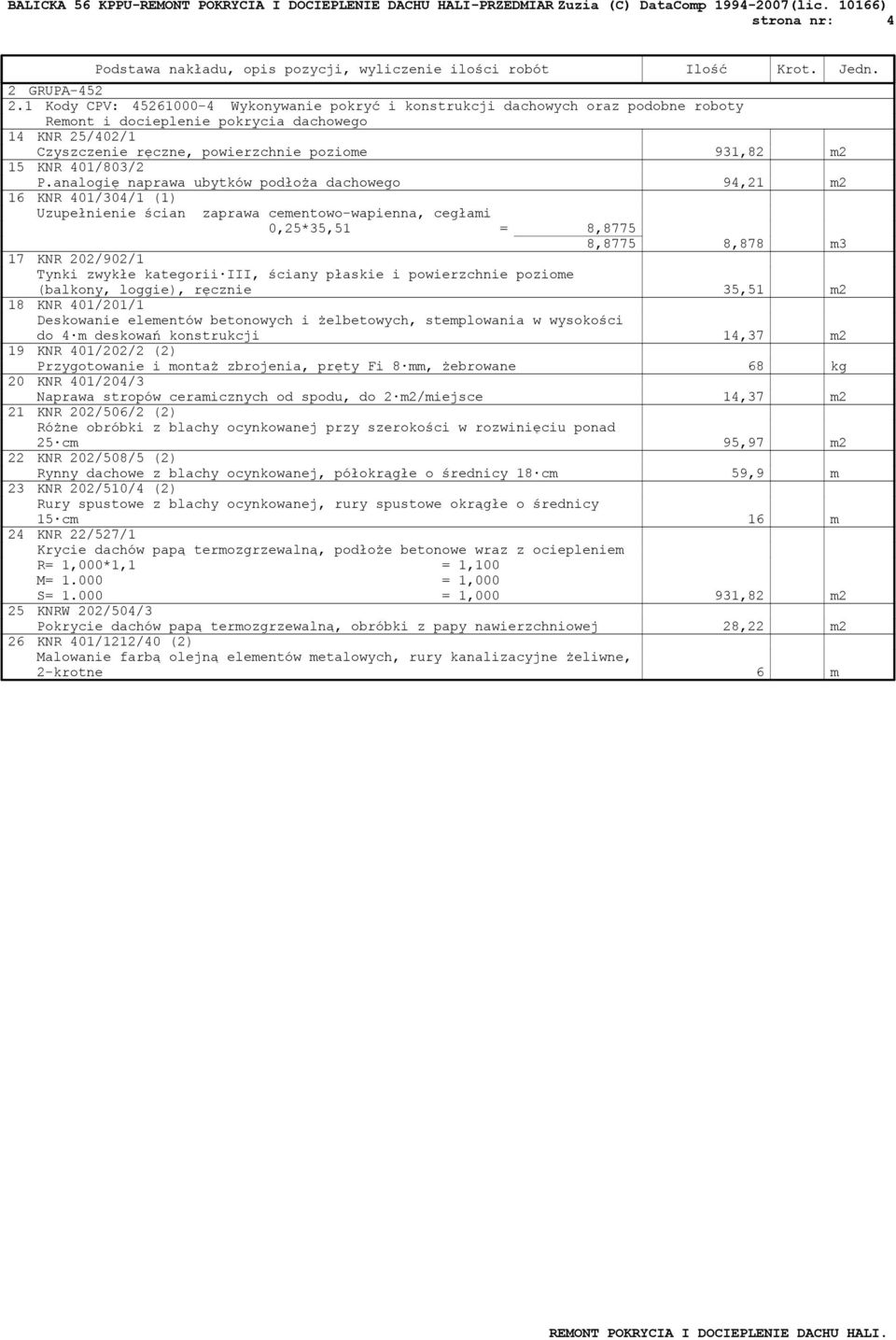

4 strona nr: 4 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 2 GRUPA Kody CPV: Wykonywanie pokryć i konstrukcji dachowych oraz podobne roboty Remont i docieplenie pokrycia dachowego 14 KNR 25/402/1 Czyszczenie ręczne, powierzchnie poziome 931,82 m2 15 KNR 401/803/2 P.analogię naprawa ubytków podłoża dachowego 94,21 m2 16 KNR 401/304/1 (1) Uzupełnienie ścian zaprawa cementowo-wapienna, cegłami 0,25*35,51 = 8,8775 8,8775 8,878 m3 17 KNR 202/902/1 Tynki zwykłe kategorii III, ściany płaskie i powierzchnie poziome (balkony, loggie), ręcznie 35,51 m2 18 KNR 401/201/1 Deskowanie elementów betonowych i żelbetowych, stemplowania w wysokości do 4 m deskowań konstrukcji 14,37 m2 19 KNR 401/202/2 (2) Przygotowanie i montaż zbrojenia, pręty Fi 8 mm, żebrowane 68 kg 20 KNR 401/204/3 Naprawa stropów ceramicznych od spodu, do 2 m2/miejsce 14,37 m2 21 KNR 202/506/2 (2) Różne obróbki z blachy ocynkowanej przy szerokości w rozwinięciu ponad 25 cm 95,97 m2 22 KNR 202/508/5 (2) Rynny dachowe z blachy ocynkowanej, półokrągłe o średnicy 18 cm 59,9 m 23 KNR 202/510/4 (2) Rury spustowe z blachy ocynkowanej, rury spustowe okrągłe o średnicy 15 cm 16 m 24 KNR 22/527/1 Krycie dachów papą termozgrzewalną, podłoże betonowe wraz z ociepleniem R= 1,000*1,1 = 1,100 M= = 1,000 S= = 1, ,82 m2 25 KNRW 202/504/3 Pokrycie dachów papą termozgrzewalną, obróbki z papy nawierzchniowej 28,22 m2 26 KNR 401/1212/40 (2) Malowanie farbą olejną elementów metalowych, rury kanalizacyjne żeliwne, 2-krotne 6 m

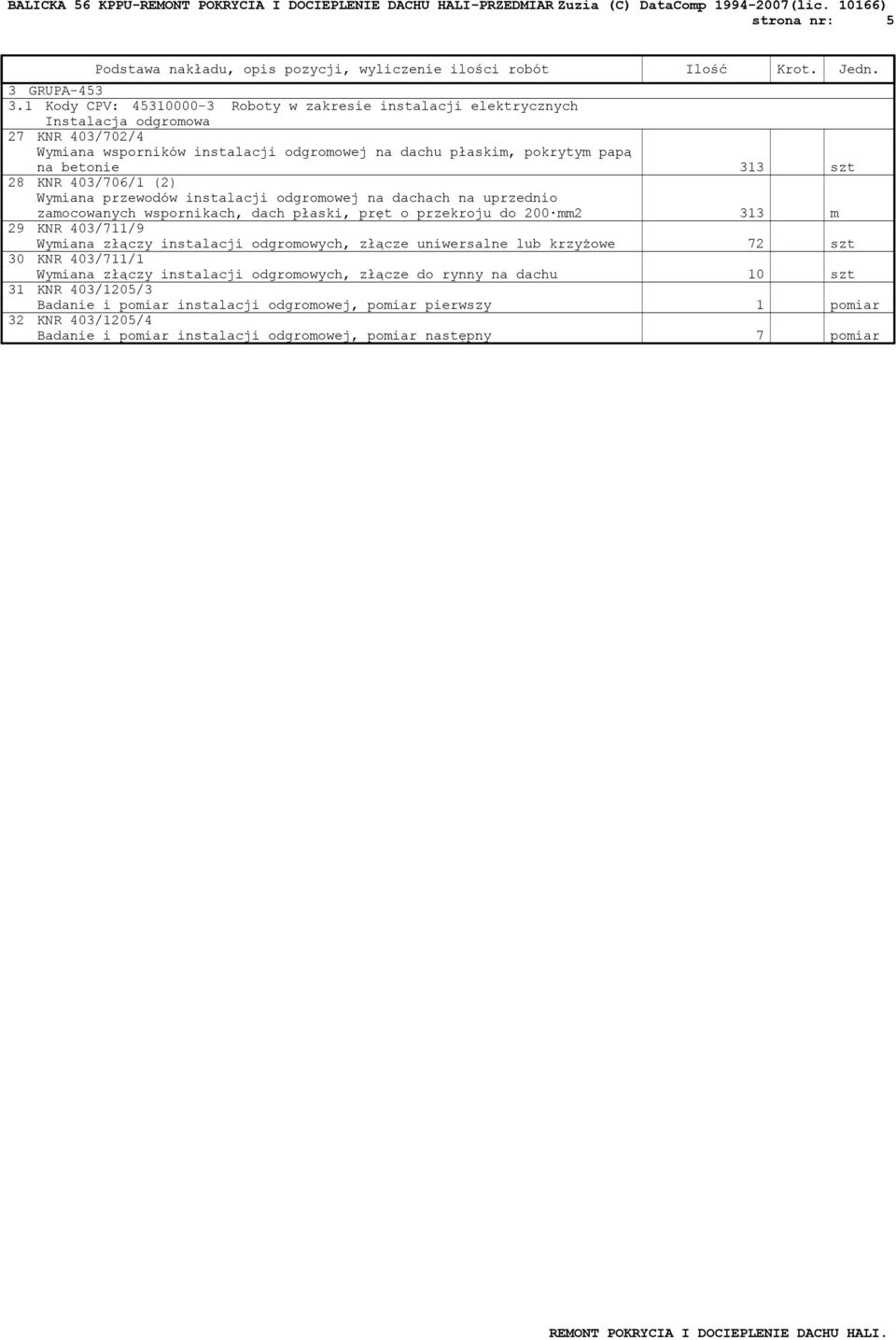

5 strona nr: 5 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 3 GRUPA Kody CPV: Roboty w zakresie instalacji elektrycznych Instalacja odgromowa 27 KNR 403/702/4 Wymiana wsporników instalacji odgromowej na dachu płaskim, pokrytym papą na betonie 313 szt 28 KNR 403/706/1 (2) Wymiana przewodów instalacji odgromowej na dachach na uprzednio zamocowanych wspornikach, dach płaski, pręt o przekroju do 200 mm2 313 m 29 KNR 403/711/9 Wymiana złączy instalacji odgromowych, złącze uniwersalne lub krzyżowe 72 szt 30 KNR 403/711/1 Wymiana złączy instalacji odgromowych, złącze do rynny na dachu 10 szt 31 KNR 403/1205/3 Badanie i pomiar instalacji odgromowej, pomiar pierwszy 1 pomiar 32 KNR 403/1205/4 Badanie i pomiar instalacji odgromowej, pomiar następny 7 pomiar

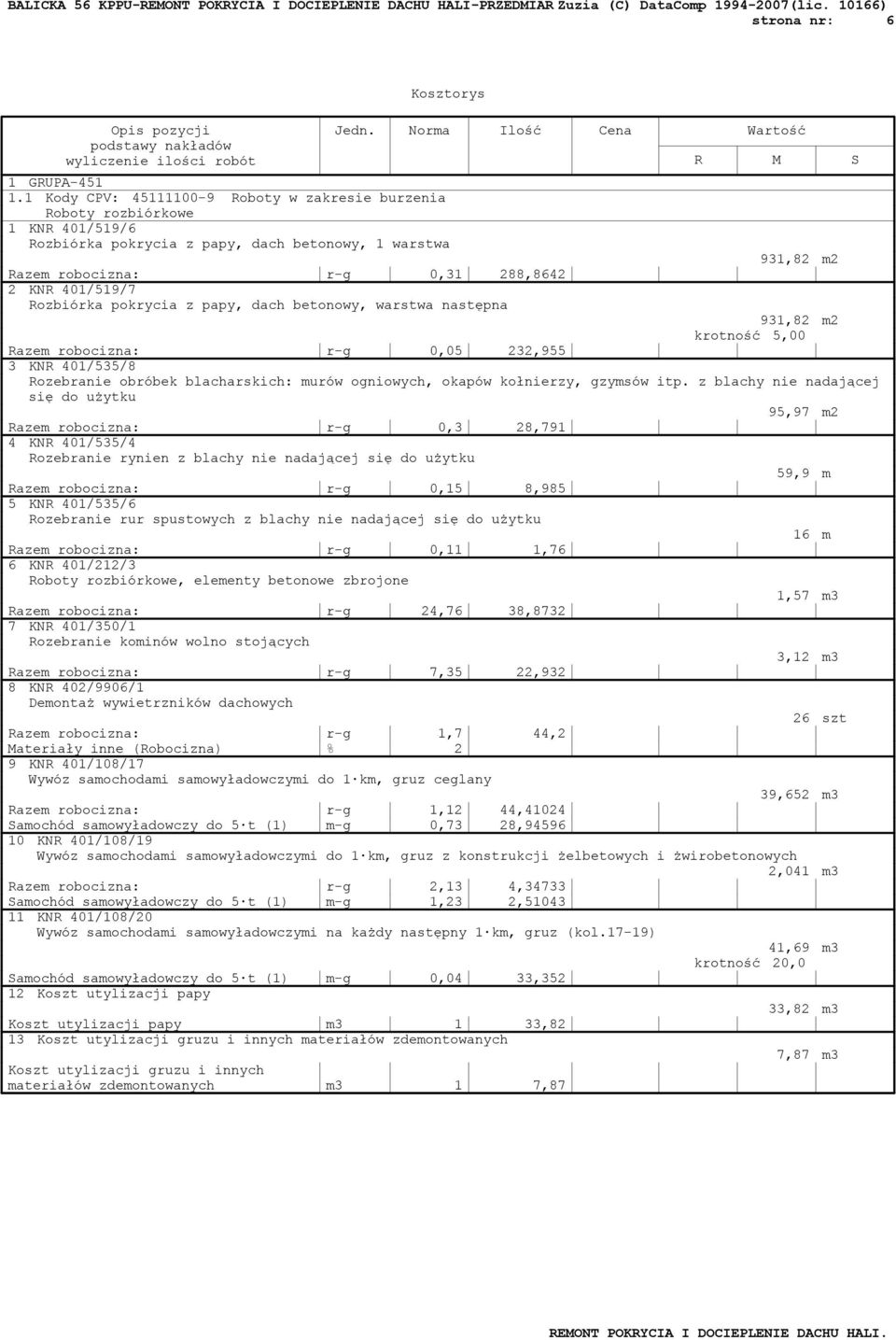

6 strona nr: 6 Opis pozycji podstawy nakładów wyliczenie ilości robót Kosztorys 1 GRUPA Kody CPV: Roboty w zakresie burzenia Roboty rozbiórkowe 1 KNR 401/519/6 Rozbiórka pokrycia z papy, dach betonowy, 1 warstwa Razem robocizna: r-g 0,31 288, KNR 401/519/7 Rozbiórka pokrycia z papy, dach betonowy, warstwa następna Jedn. Norma Ilość Cena Wartość R M S 931,82 m2 931,82 m2 krotność 5,00 Razem robocizna: r-g 0,05 232,955 3 KNR 401/535/8 Rozebranie obróbek blacharskich: murów ogniowych, okapów kołnierzy, gzymsów itp. z blachy nie nadającej się do użytku 95,97 m2 Razem robocizna: r-g 0,3 28,791 4 KNR 401/535/4 Rozebranie rynien z blachy nie nadającej się do użytku 59,9 m Razem robocizna: r-g 0,15 8,985 5 KNR 401/535/6 Rozebranie rur spustowych z blachy nie nadającej się do użytku 16 m Razem robocizna: r-g 0,11 1,76 6 KNR 401/212/3 Roboty rozbiórkowe, elementy betonowe zbrojone 1,57 m3 Razem robocizna: r-g 24,76 38, KNR 401/350/1 Rozebranie kominów wolno stojących 3,12 m3 Razem robocizna: r-g 7,35 22,932 8 KNR 402/9906/1 Demontaż wywietrzników dachowych 26 szt Razem robocizna: r-g 1,7 44,2 Materiały inne (Robocizna) % 2 9 KNR 401/108/17 Wywóz samochodami samowyładowczymi do 1 km, gruz ceglany 39,652 m3 Razem robocizna: r-g 1,12 44,41024 Samochód samowyładowczy do 5 t (1) m-g 0,73 28, KNR 401/108/19 Wywóz samochodami samowyładowczymi do 1 km, gruz z konstrukcji żelbetowych i żwirobetonowych 2,041 m3 Razem robocizna: r-g 2,13 4,34733 Samochód samowyładowczy do 5 t (1) m-g 1,23 2, KNR 401/108/20 Wywóz samochodami samowyładowczymi na każdy następny 1 km, gruz (kol.17-19) 41,69 m3 krotność 20,0 Samochód samowyładowczy do 5 t (1) m-g 0,04 33, Koszt utylizacji papy 33,82 m3 Koszt utylizacji papy m3 1 33,82 13 Koszt utylizacji gruzu i innych materiałów zdemontowanych 7,87 m3 Koszt utylizacji gruzu i innych materiałów zdemontowanych m3 1 7,87

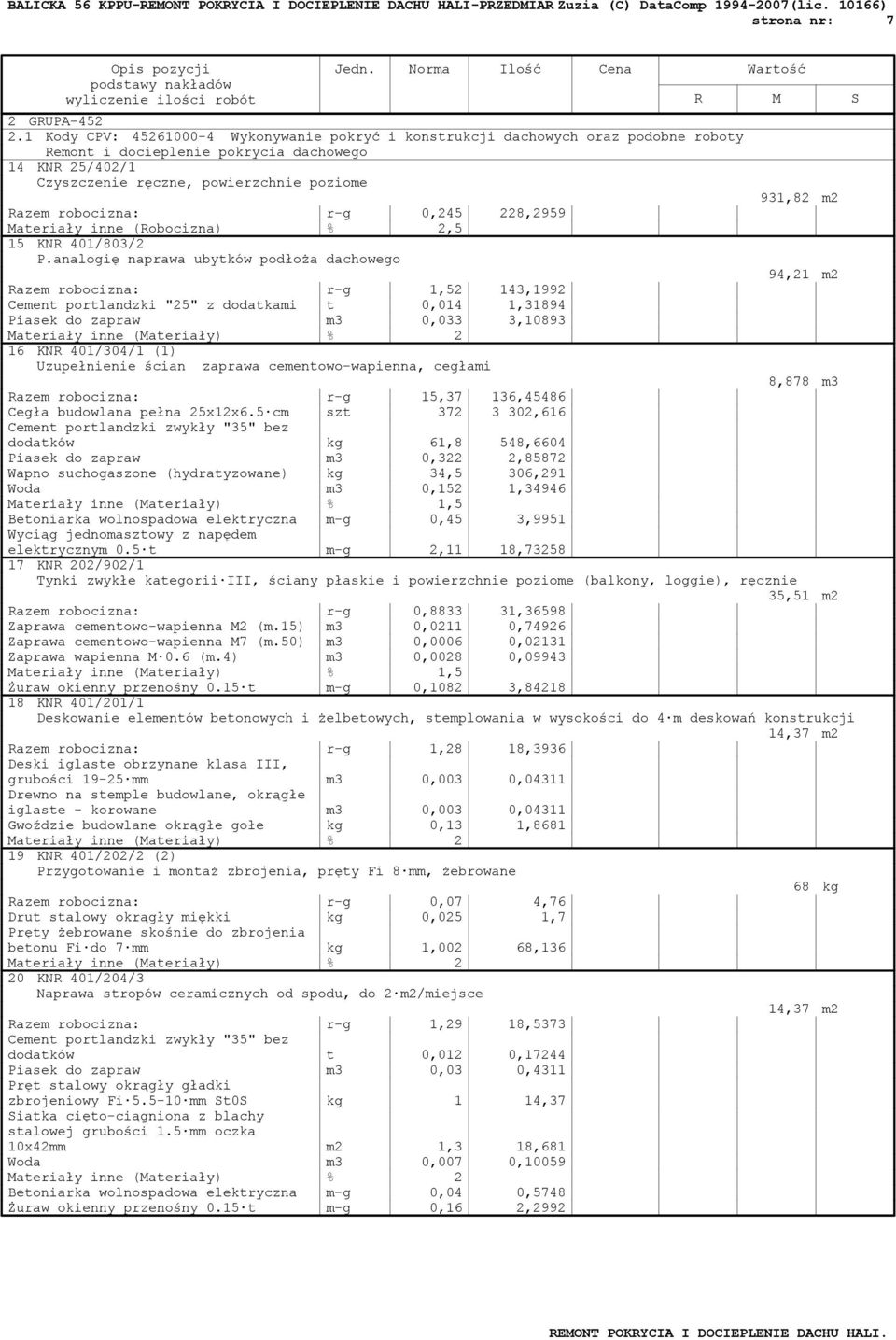

7 strona nr: 7 Opis pozycji podstawy nakładów wyliczenie ilości robót Jedn. Norma Ilość Cena Wartość 2 GRUPA Kody CPV: Wykonywanie pokryć i konstrukcji dachowych oraz podobne roboty Remont i docieplenie pokrycia dachowego 14 KNR 25/402/1 Czyszczenie ręczne, powierzchnie poziome Razem robocizna: r-g 0, ,2959 Materiały inne (Robocizna) % 2,5 15 KNR 401/803/2 P.analogię naprawa ubytków podłoża dachowego R M S 931,82 m2 94,21 m2 Razem robocizna: r-g 1,52 143,1992 Cement portlandzki "25" z dodatkami t 0,014 1,31894 Piasek do zapraw m3 0,033 3,10893 Materiały inne (Materiały) % 2 16 KNR 401/304/1 (1) Uzupełnienie ścian zaprawa cementowo-wapienna, cegłami 8,878 m3 Razem robocizna: r-g 15,37 136,45486 Cegła budowlana pełna 25x12x6.5 cm szt ,616 Cement portlandzki zwykły "35" bez dodatków kg 61,8 548,6604 Piasek do zapraw m3 0,322 2,85872 Wapno suchogaszone (hydratyzowane) kg 34,5 306,291 Woda m3 0,152 1,34946 Betoniarka wolnospadowa elektryczna m-g 0,45 3,9951 Wyciąg jednomasztowy z napędem elektrycznym 0.5 t m-g 2,11 18, KNR 202/902/1 Tynki zwykłe kategorii III, ściany płaskie i powierzchnie poziome (balkony, loggie), ręcznie 35,51 m2 Razem robocizna: r-g 0, ,36598 Zaprawa cementowo-wapienna M2 (m.15) m3 0,0211 0,74926 Zaprawa cementowo-wapienna M7 (m.50) m3 0,0006 0,02131 Zaprawa wapienna M 0.6 (m.4) m3 0,0028 0,09943 Żuraw okienny przenośny 0.15 t m-g 0,1082 3, KNR 401/201/1 Deskowanie elementów betonowych i żelbetowych, stemplowania w wysokości do 4 m deskowań konstrukcji 14,37 m2 Razem robocizna: r-g 1,28 18,3936 Deski iglaste obrzynane klasa III, grubości mm m3 0,003 0,04311 Drewno na stemple budowlane, okrągłe iglaste - korowane m3 0,003 0,04311 Gwoździe budowlane okrągłe gołe kg 0,13 1,8681 Materiały inne (Materiały) % 2 19 KNR 401/202/2 (2) Przygotowanie i montaż zbrojenia, pręty Fi 8 mm, żebrowane 68 kg Razem robocizna: r-g 0,07 4,76 Drut stalowy okrągły miękki kg 0,025 1,7 Pręty żebrowane skośnie do zbrojenia betonu Fi do 7 mm kg 1,002 68,136 Materiały inne (Materiały) % 2 20 KNR 401/204/3 Naprawa stropów ceramicznych od spodu, do 2 m2/miejsce 14,37 m2 Razem robocizna: r-g 1,29 18,5373 Cement portlandzki zwykły "35" bez dodatków t 0,012 0,17244 Piasek do zapraw m3 0,03 0,4311 Pręt stalowy okrągły gładki zbrojeniowy Fi mm St0S kg 1 14,37 Siatka cięto-ciągniona z blachy stalowej grubości 1.5 mm oczka 10x42mm m2 1,3 18,681 Woda m3 0,007 0,10059 Materiały inne (Materiały) % 2 Betoniarka wolnospadowa elektryczna m-g 0,04 0,5748 Żuraw okienny przenośny 0.15 t m-g 0,16 2,2992

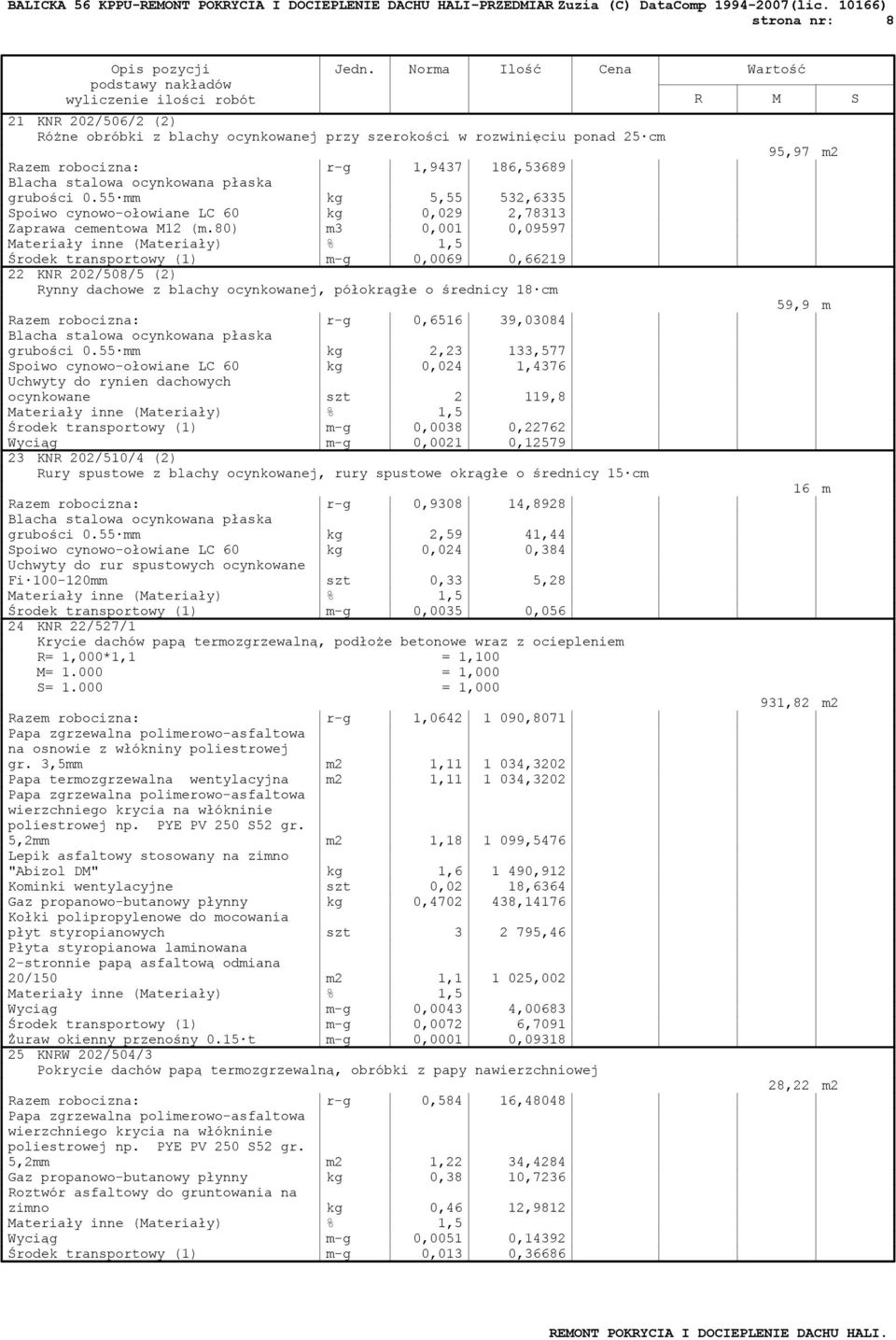

8 strona nr: 8 Opis pozycji podstawy nakładów wyliczenie ilości robót Jedn. Norma Ilość Cena Wartość 21 KNR 202/506/2 (2) Różne obróbki z blachy ocynkowanej przy szerokości w rozwinięciu ponad 25 cm Razem robocizna: r-g 1, ,53689 Blacha stalowa ocynkowana płaska grubości 0.55 mm kg 5,55 532,6335 Spoiwo cynowo-ołowiane LC 60 kg 0,029 2,78313 Zaprawa cementowa M12 (m.80) m3 0,001 0,09597 Środek transportowy (1) m-g 0,0069 0, KNR 202/508/5 (2) Rynny dachowe z blachy ocynkowanej, półokrągłe o średnicy 18 cm Razem robocizna: r-g 0, ,03084 Blacha stalowa ocynkowana płaska grubości 0.55 mm kg 2,23 133,577 Spoiwo cynowo-ołowiane LC 60 kg 0,024 1,4376 Uchwyty do rynien dachowych ocynkowane szt 2 119,8 Środek transportowy (1) m-g 0,0038 0,22762 Wyciąg m-g 0,0021 0, KNR 202/510/4 (2) Rury spustowe z blachy ocynkowanej, rury spustowe okrągłe o średnicy 15 cm Razem robocizna: r-g 0, ,8928 Blacha stalowa ocynkowana płaska grubości 0.55 mm kg 2,59 41,44 Spoiwo cynowo-ołowiane LC 60 kg 0,024 0,384 Uchwyty do rur spustowych ocynkowane Fi mm szt 0,33 5,28 Środek transportowy (1) m-g 0,0035 0, KNR 22/527/1 Krycie dachów papą termozgrzewalną, podłoże betonowe wraz z ociepleniem R= 1,000*1,1 = 1,100 M= = 1,000 S= = 1,000 Razem robocizna: r-g 1, ,8071 Papa zgrzewalna polimerowo-asfaltowa na osnowie z włókniny poliestrowej gr. 3,5mm m2 1, ,3202 Papa termozgrzewalna wentylacyjna m2 1, ,3202 Papa zgrzewalna polimerowo-asfaltowa wierzchniego krycia na włókninie poliestrowej np. PYE PV 250 S52 gr. 5,2mm m2 1, ,5476 Lepik asfaltowy stosowany na zimno "Abizol DM" kg 1, ,912 Kominki wentylacyjne szt 0,02 18,6364 Gaz propanowo-butanowy płynny kg 0, ,14176 Kołki polipropylenowe do mocowania płyt styropianowych szt ,46 Płyta styropianowa laminowana 2-stronnie papą asfaltową odmiana 20/150 m2 1, ,002 Wyciąg m-g 0,0043 4,00683 Środek transportowy (1) m-g 0,0072 6,7091 Żuraw okienny przenośny 0.15 t m-g 0,0001 0, KNRW 202/504/3 Pokrycie dachów papą termozgrzewalną, obróbki z papy nawierzchniowej Razem robocizna: r-g 0,584 16,48048 Papa zgrzewalna polimerowo-asfaltowa wierzchniego krycia na włókninie poliestrowej np. PYE PV 250 S52 gr. 5,2mm m2 1,22 34,4284 Gaz propanowo-butanowy płynny kg 0,38 10,7236 Roztwór asfaltowy do gruntowania na zimno kg 0,46 12,9812 Wyciąg m-g 0,0051 0,14392 Środek transportowy (1) m-g 0,013 0,36686 R M S 95,97 m2 59,9 m 16 m 931,82 m2 28,22 m2

9 strona nr: 9 Opis pozycji podstawy nakładów wyliczenie ilości robót Jedn. Norma Ilość Cena Wartość 26 KNR 401/1212/40 (2) Malowanie farbą olejną elementów metalowych, rury kanalizacyjne żeliwne, 2-krotne Razem robocizna: r-g 0,51 3,06 Benzyna do lakierów dm3 0,023 0,138 Farba ftalowa nawierzchniowa dm3 0,053 0,318 Farba olejna do gruntowania dm3 0,052 0,312 Papier ścierny elektrokorundowy szt 0,35 2,1 Pokost syntetyczny akrylowo-styrenowy dm3 0,059 0,354 Materiały inne (Materiały) % 2 R M S 6 m

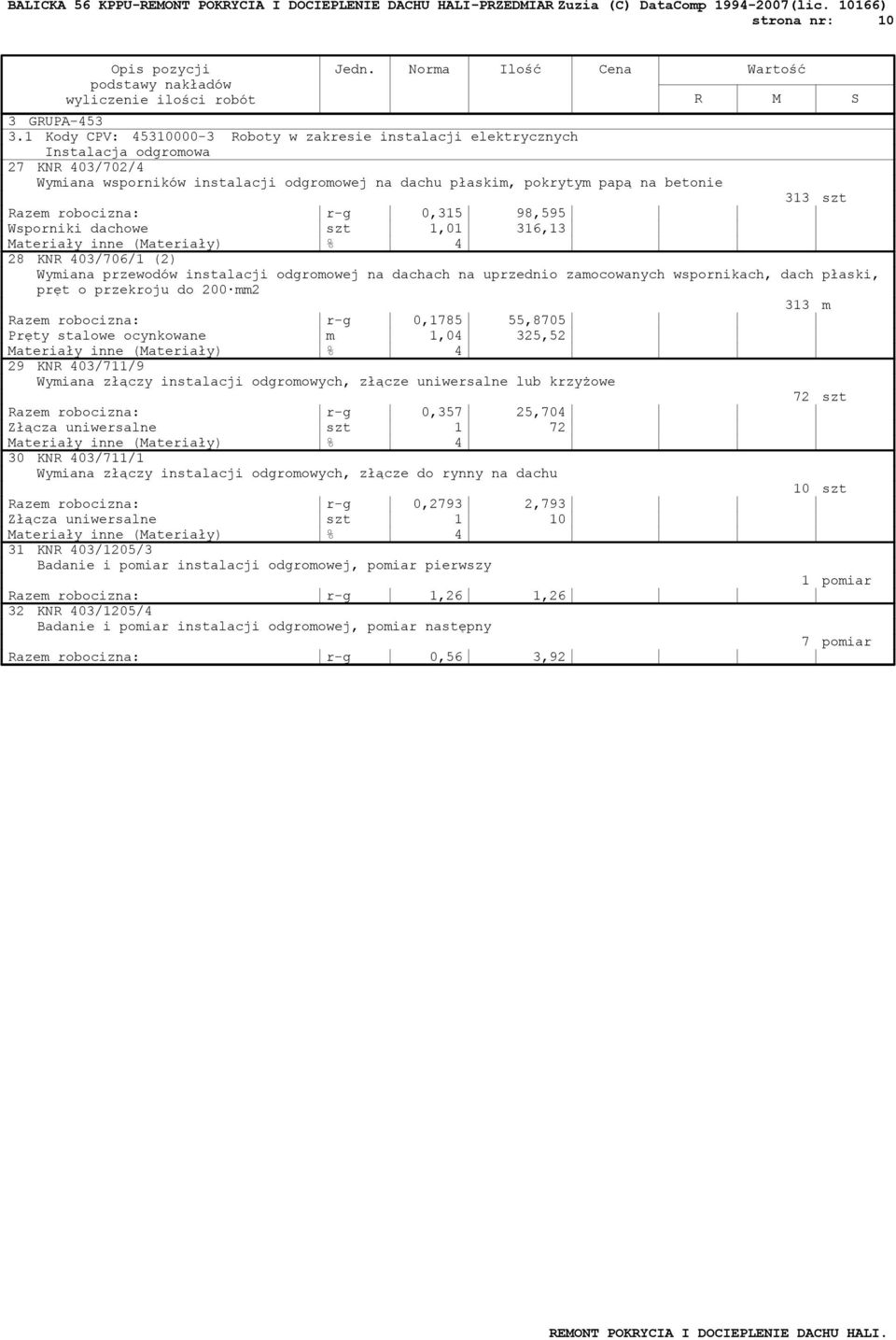

10 strona nr: 10 Opis pozycji podstawy nakładów wyliczenie ilości robót Jedn. Norma Ilość Cena Wartość R M S 3 GRUPA Kody CPV: Roboty w zakresie instalacji elektrycznych Instalacja odgromowa 27 KNR 403/702/4 Wymiana wsporników instalacji odgromowej na dachu płaskim, pokrytym papą na betonie 313 szt Razem robocizna: r-g 0,315 98,595 Wsporniki dachowe szt 1,01 316,13 Materiały inne (Materiały) % 4 28 KNR 403/706/1 (2) Wymiana przewodów instalacji odgromowej na dachach na uprzednio zamocowanych wspornikach, dach płaski, pręt o przekroju do 200 mm2 313 m Razem robocizna: r-g 0, ,8705 Pręty stalowe ocynkowane m 1,04 325,52 Materiały inne (Materiały) % 4 29 KNR 403/711/9 Wymiana złączy instalacji odgromowych, złącze uniwersalne lub krzyżowe 72 szt Razem robocizna: r-g 0,357 25,704 Złącza uniwersalne szt 1 72 Materiały inne (Materiały) % 4 30 KNR 403/711/1 Wymiana złączy instalacji odgromowych, złącze do rynny na dachu 10 szt Razem robocizna: r-g 0,2793 2,793 Złącza uniwersalne szt 1 10 Materiały inne (Materiały) % 4 31 KNR 403/1205/3 Badanie i pomiar instalacji odgromowej, pomiar pierwszy 1 pomiar Razem robocizna: r-g 1,26 1,26 32 KNR 403/1205/4 Badanie i pomiar instalacji odgromowej, pomiar następny 7 pomiar Razem robocizna: r-g 0,56 3,92

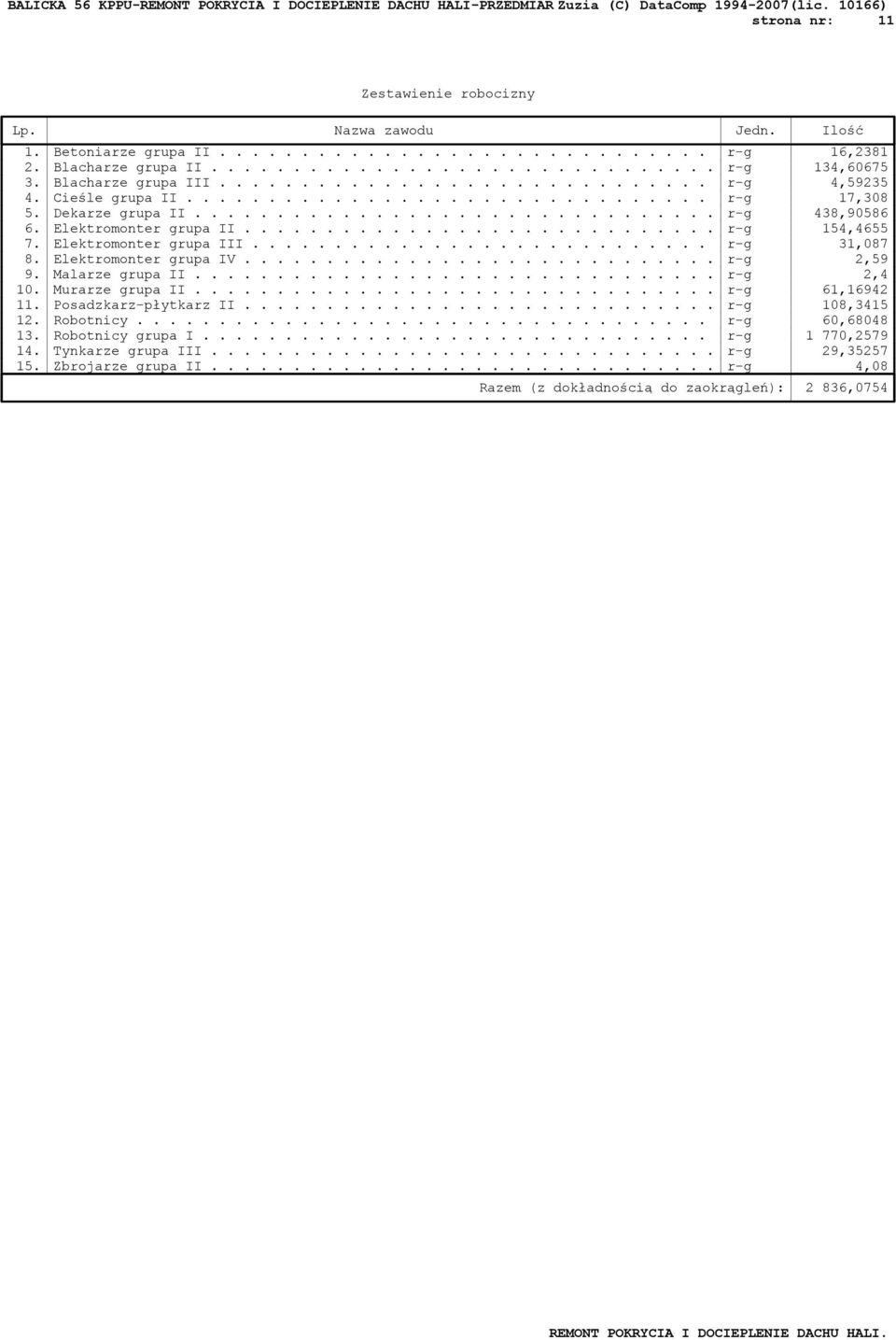

11 strona nr: 11 Zestawienie robocizny Lp. Nazwa zawodu Jedn. Ilość 1. Betoniarze grupa II r-g 16, Blacharze grupa II r-g 134, Blacharze grupa III r-g 4, Cieśle grupa II r-g 17, Dekarze grupa II r-g 438, Elektromonter grupa II r-g 154, Elektromonter grupa III r-g 31, Elektromonter grupa IV r-g 2,59 9. Malarze grupa II r-g 2,4 10. Murarze grupa II r-g 61, Posadzkarz-płytkarz II r-g 108, Robotnicy r-g 60, Robotnicy grupa I r-g 1 770, Tynkarze grupa III r-g 29, Zbrojarze grupa II r-g 4,08 Razem (z dokładnością do zaokrągleń): 2 836,0754

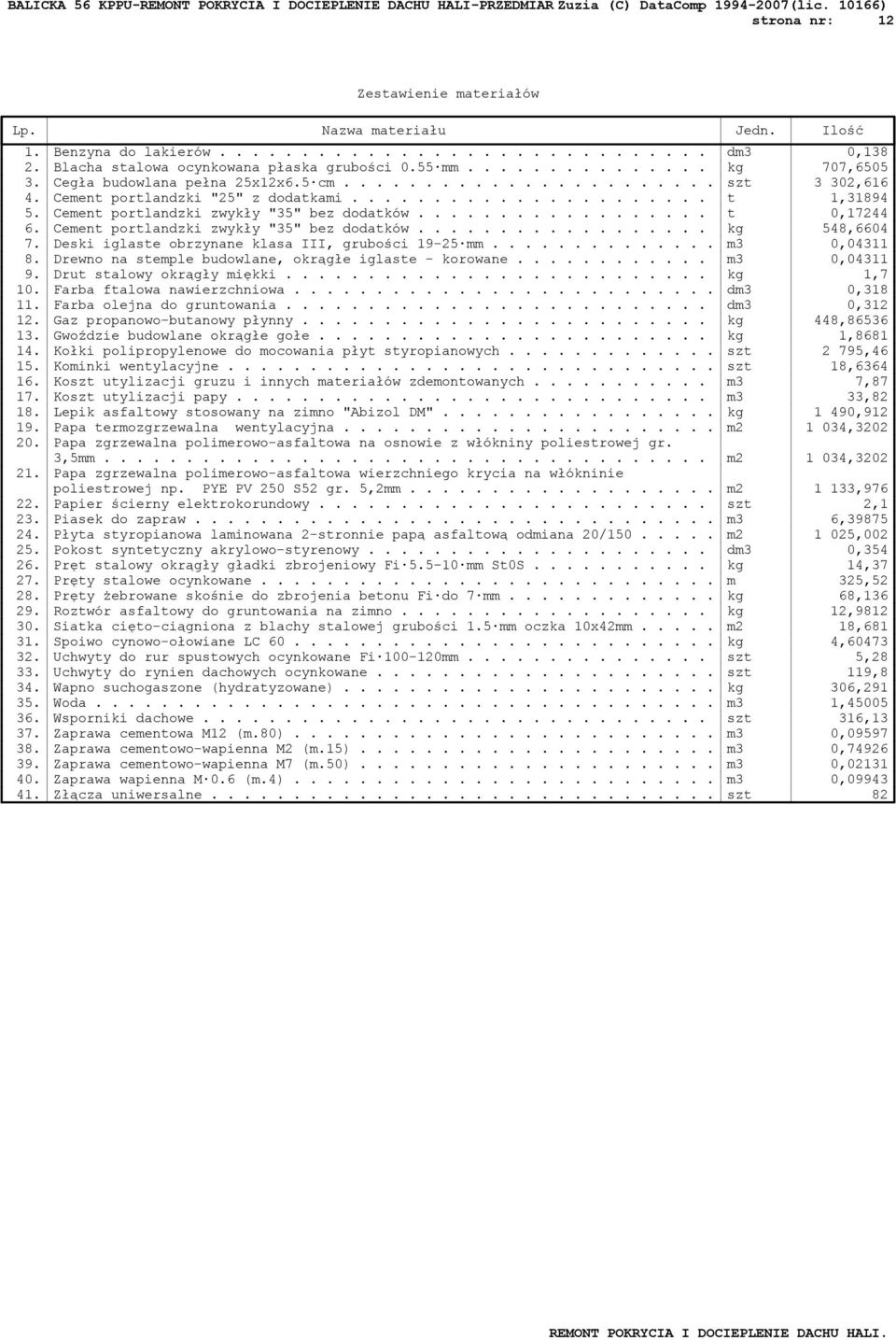

12 strona nr: 12 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Benzyna do lakierów dm3 0, Blacha stalowa ocynkowana płaska grubości 0.55 mm kg 707, Cegła budowlana pełna 25x12x6.5 cm szt 3 302, Cement portlandzki "25" z dodatkami t 1, Cement portlandzki zwykły "35" bez dodatków t 0, Cement portlandzki zwykły "35" bez dodatków kg 548, Deski iglaste obrzynane klasa III, grubości mm m3 0, Drewno na stemple budowlane, okrągłe iglaste - korowane m3 0, Drut stalowy okrągły miękki kg 1,7 10. Farba ftalowa nawierzchniowa dm3 0, Farba olejna do gruntowania dm3 0, Gaz propanowo-butanowy płynny kg 448, Gwoździe budowlane okrągłe gołe kg 1, Kołki polipropylenowe do mocowania płyt styropianowych szt 2 795, Kominki wentylacyjne szt 18, Koszt utylizacji gruzu i innych materiałów zdemontowanych m3 7, Koszt utylizacji papy m3 33, Lepik asfaltowy stosowany na zimno "Abizol DM" kg 1 490, Papa termozgrzewalna wentylacyjna m , Papa zgrzewalna polimerowo-asfaltowa na osnowie z włókniny poliestrowej gr. 3,5mm m , Papa zgrzewalna polimerowo-asfaltowa wierzchniego krycia na włókninie poliestrowej np. PYE PV 250 S52 gr. 5,2mm m , Papier ścierny elektrokorundowy szt 2,1 23. Piasek do zapraw m3 6, Płyta styropianowa laminowana 2-stronnie papą asfaltową odmiana 20/ m , Pokost syntetyczny akrylowo-styrenowy dm3 0, Pręt stalowy okrągły gładki zbrojeniowy Fi mm St0S kg 14, Pręty stalowe ocynkowane m 325, Pręty żebrowane skośnie do zbrojenia betonu Fi do 7 mm kg 68, Roztwór asfaltowy do gruntowania na zimno kg 12, Siatka cięto-ciągniona z blachy stalowej grubości 1.5 mm oczka 10x42mm..... m2 18, Spoiwo cynowo-ołowiane LC kg 4, Uchwyty do rur spustowych ocynkowane Fi mm szt 5, Uchwyty do rynien dachowych ocynkowane szt 119,8 34. Wapno suchogaszone (hydratyzowane) kg 306, Woda m3 1, Wsporniki dachowe szt 316, Zaprawa cementowa M12 (m.80) m3 0, Zaprawa cementowo-wapienna M2 (m.15) m3 0, Zaprawa cementowo-wapienna M7 (m.50) m3 0, Zaprawa wapienna M 0.6 (m.4) m3 0, Złącza uniwersalne szt 82

13 strona nr: 13 Zestawienie sprzętu Lp. Nazwa sprzętu Jedn. Ilość 1. Betoniarka wolnospadowa elektryczna m-g 4, Samochód samowyładowczy do 5 t (1) m-g 64, Środek transportowy (1) m-g 8, Wyciąg m-g 4, Wyciąg jednomasztowy z napędem elektrycznym 0.5 t m-g 18, Żuraw okienny przenośny 0.15 t m-g 6,23456 Razem m-g (z dokładnością do zaokrągleń): 106,64374
