1 Krzysztof Januszewski, Patryk Szelągowski Akademia Morska w Gdyni SYSTEM REZERWACJI CZASU DOSTĘPU DO ZASOBÓW LABORATORIUM SIECI KOMPUTEROWYCH NA PODSTAWIE PAKIETU LAMP W artykule opisano koncepcję systemu, umożliwiającego użytkownikom zdalny dostęp do zasobów laboratorium sieci komputerowych, tj. sprzętu i oprogramowania, wykorzystywanych w ramach zajęć z przedmiotu Sieci komputerowe, a także szkoleń realizowanych w ramach kursów Cisco CCNA. System opracowano, opierając się na pakiecie LAMP (Linux, Apache, MySQL i PHP), z wykorzystaniem wirtualnej sieci VPN. Cała infrastruktura prezentowanego systemu została zbudowana na podstawie oprogramowania klasy Open Source, co znalazło swoje odzwierciedlenie w aspektach ekonomicznych. Słowa kluczowe: sieci komputerowe, Linux, Apache, PHP, MySQL, VPN, zdalny dostęp. WSTĘP Sieci komputerowe są w dzisiejszych czasach nieodzownym elementem wszelkich funkcjonujących systemów opartych na transmisji danych. Gromadzenie, przetwarzanie i dystrybucja informacji stanowią aspekty, umożliwiające działanie wszystkich obecnie funkcjonujących technologii, zarówno prostych systemów powszechnego użytku, jak i rozwiązań na poziomach militarnych czy też rządowych. Wiedza nabyta podczas szkoleń przeprowadzanych w ramach kursów Cisco CCNA (które są realizowane w Akademii Morskiej w Gdyni od 2006 roku, a od roku 2010 rozszerzone o zagadnienia związane z bezpieczeństwem sieciowym [4]), umożliwia uzyskanie stosownego certyfikatu oraz zdobycie doświadczenia w projektowaniu, wdrażaniu i administrowaniu sieciami komputerowymi. Opracowany system umożliwia studentom oraz kursantom Cisco CNNA przeprowadzanie dodatkowych ćwiczeń, poszerzających nabyte umiejętności oraz utrwalenie wiedzy poprzez pracę na rzeczywistym sprzęcie, znajdującym się w laboratorium. Do opracowania systemu wykorzystano oprogramowanie klasy Open Source, co w konsekwencji okazało się rozwiązaniem o wiele bardziej ekonomicznym, w porównaniu z rozwiązaniami komercyjnymi funkcjonującymi na rynku. Przykładem systemu udostępniającego możliwość zdalnego dostępu jest NETLAB+ rozwiązanie firmy NDG, udostępniającej projekt na warunkach licencyjnych. Jest to rozwiązanie oferujące usługi na najwyższym poziomie, jednak wykupienie licencji

2 K. Januszewski, P. Szelągowski, System rezerwacji czasu dostępu do zasobów laboratorium sieci 149 wymaga znacznych środków finansowych (cena najtańszej, możliwej do wykupienia licencji, to 2395$) [10]. W skład pakietu NETLAB+ wchodzi przejrzysty interfejs, dostępny z poziomu przeglądarki internetowej, zawierający wbudowane aplikacje dla maszyny wirtualnej i zarządzania komponentami laboratorium. Połączenie jest podzielone pomiędzy administratora i użytkowników, a wbudowany komunikator pozwala na swobodną rozmowę podczas wirtualnej pracy. Opracowanie prezentowanego systemu obejmowało kilka kroków, które w konsekwencji spełniają postawione przed nimi zadania. 1. IDEA SYSTEMU REZERWACJI CZASU Kluczowym elementem prezentowanego systemu są utworzone interfejsy WWW, przeznaczone zarówno dla użytkowników, jak i administratora. Interfejsy zostały zaprojektowane z wykorzystaniem języka PHP (skryptowy język programowania, działający po stronie serwera i umożliwiający komunikację z bazą danych [8]) oraz bazy danych MySQL. Użytkownik, po zarejestrowaniu się, ma możliwość zarezerwowania poprzez interfejs określonego przedziału czasowego, w którym będzie mógł przeprowadzić zdalną sesję połączyć się z zasobami laboratorium. Rezerwacje użytkowników przechowywane są w utworzonej na potrzeby prezentowanego systemu bazie danych. Pliki wchodzące w skład interfejsów, tj. głównie skrypty PHP, zostały umieszczone na serwerze znajdującym się w laboratorium. Rys. 1. Komunikacja odległego użytkownika z laboratorium architektura klient serwer Fig. 1. Communication the remote user's with the laboratory client server architecture Cały ruch pomiędzy zdalnym użytkownikiem a zasobami laboratorium, realizowany jest z wykorzystaniem wirtualnej sieci prywatnej VPN. Jest to tunel, przez który płynie ruch prywatny, poprzez infrastrukturę sieci publicznej.

3 150 ZESZYTY NAUKOWE AKADEMII MORSKIEJ W GDYNI, nr 95, listopad 2016 Do momentu ustanowienia sesji zdalnej ruch ten jest kierowany do serwera znajdującego się w laboratorium. Serwer ten pracuje pod kontrolą systemu operacyjnego Linux. Proces zadań okresowych cron tego systemu umożliwia odczytanie bazy danych i modyfikację pliku przechowującego dane autoryzacyjne użytkowników. Gdy użytkownik uzyska możliwość rozpoczęcia sesji zdalnej w danym przedziale czasu, nawiązuje połączenie z zasobami laboratorium poprzez program emulujący terminal, np. PuTTY. Proces nawiązywania połączenia oraz uwierzytelniania użytkownika odbywa się z wykorzystaniem protokołu TACACS+. W momencie, gdy upłynie czas wcześniej zarezerwowany przez użytkownika, następuje zakończenie zdalnej sesji. Interfejs WWW przeznaczony dla administratora, umożliwia zarządzanie użytkownikami, przedziałami czasu przeznaczonymi do rezerwacji, samymi rezerwacjami, jak i parametrami systemu przykładowo maksymalną, możliwą do zarezerwowania przez użytkowników, liczbą sesji. 2. BAZA DANYCH SYSTEMU REZERWACJI CZASU Struktura bazy danych, na której opiera się funkcjonowanie systemu rezerwacji sesji, opisuje zależności pomiędzy kolumnami wszystkich tabel oraz znaczenie poszczególnych kolumn i rekordów. Baza ta składa się z trzech tabel, których zawartość definiuje elementy wyświetlane zarówno przez interfejs użytkownika, jak i przez interfejs administratora (rys. 2). Rys. 2. Struktura bazy danych systemu rezerwacji czasu Fig. 2. The structure of the database of the time booking system

4 K. Januszewski, P. Szelągowski, System rezerwacji czasu dostępu do zasobów laboratorium sieci 151 Pierwsza tabela, options, zawiera funkcje administracyjne i jest przeznaczona tylko dla administratora. Składa się ona z trzech kolumn. Pierwsza, ido, zawiera unikatowe identyfikatory wszystkich rekordów w tej tabeli. Każdy rekord reprezentuje jedną funkcję. Kolumny name oraz VALUE oznaczają, odpowiednio, nazwę i wartość danej funkcji. Przykładem rekordu tej tabeli jest Maksymalna liczba sesji. Administrator, zmieniając wartość VALUE, wpływa bezpośrednio na liczbę sesji, jaką użytkownik może maksymalnie zarezerwować. Druga tabela, users, składa się z sześciu kolumn i przechowuje dane użytkowników. Kolumna id zawiera unikatowe identyfikatory wszystkich użytkowników. Kolumny login, pass oraz przechowują kolejno login, hasło i adres każdego użytkownika. Kolumna sesje przechowuje liczbę aktualnie zarezerwowanych sesji przez każdego użytkownika, a kolumna ip adresy IPv4 użytkowników. Trzecia tabela, times, składa się z pięciu kolumn. Kolumna idt zawiera unikatowe identyfikatory wszystkich czasów przeznaczonych do rezerwacji. Kolumna date zawiera informacje w postaci dat, czyli czasów, na których opiera swe działanie proces rezerwacji czasu. Kolumna stat zawiera informację o statusie danej daty, czyli informuje, czy dany czas jest zarezerwowany czy też nie. Kolumny idu oraz ip zawierają dane powiązane z tabelą users, czyli odpowiednio identyfikator użytkownika oraz jego adres IPv4. Dane te mają praktyczne znaczenie tylko wówczas, gdy dany czas jest zarezerwowany. Podsumowując, tak zdefiniowana struktura bazy danych pozwala na funkcjonowanie systemu rezerwacji czasu zgodnie z wcześniej ustalonym przeznaczeniem. Warto jednak zwrócić uwagę na pewien aspekt tej struktury: w bazie danych nie skorzystano z kluczy obcych (klucz obcy stanowi kolumnę lub zbiór kolumn, będących kluczem głównym w innej tabeli [7, 8]), ze względu na to, iż nie było to konieczne, a upraszcza to zapytania SQL kierowane do bazy danych w przypadku niewielkiej liczby tabel. Utworzenie struktury, opartej na mechanizmach związanych z funkcjonowaniem kluczy obcych, jest jak najbardziej możliwe, jednak implementowanie określonych zależności stanowi kwestię wyboru projektanta systemu. 3. SKŁADOWE PROCESU USTANOWIENIA ZDALNEJ SESJI Ruch pomiędzy użytkownikiem końcowym a zasobami znajdującymi się w laboratorium, realizowany jest w ramach wirtualnej sieci prywatnej VPN (Virtual Private Network). Jest to sieć transmitująca prywatne dane poprzez publiczną infrastrukturę telekomunikacyjną. Transmisja taka jest powszechnie wykorzystywana przykładowo, gdy dana firma posiada dwa, znacznie od siebie oddalone oddziały, może zdecydować się na wykonanie między nimi połączenia VPN. Operator telekomunikacyjny, za dodatkową opłatą, udostępnia klientowi szyfrowane połączenie ze swojej sieci, którym może on przesyłać dane między oddziałami. Dzięki temu, pomiędzy routerami granicznymi poszczególnych oddziałów powstaje połączenie, przenoszące dane w ramach struktury sieci prywatnej. Zastosowana

5 152 ZESZYTY NAUKOWE AKADEMII MORSKIEJ W GDYNI, nr 95, listopad 2016 technologia zapewnia szyfrowanie i integralność danych oraz uwierzytelnianie obu stron połączenia, co czyni transmisję bezpieczną [5]. W przypadku infrastruktury wykorzystywanej przez system rezerwacji czasu wystarczy, że użytkownik końcowy połączy się w dowolny sposób z Internetem, a następnie zaktywizuje połączenie VPN z siecią lokalną, znajdującą się w laboratorium sieci komputerowych Akademii Morskiej w Gdyni. Najpopularniejszym protokołem, wykorzystywanym w sieciach wirtualnych VPN, jest protokół IPSec (IP Security). Został on opracowany przez IETF (Internet Engineering Task Force). Protokół ten działa na poziomie protokołu IP i jest niezależny od protokołów warstw wyższych (w odniesieniu do warstwowej struktury Internetu). Podczas transmisji danych IPSec zapewnia ich integralność i poufność oraz udostępnia mechanizm uwierzytelniania obu stron połączenia. Dane IPSec są transmitowane wewnątrz datagramu IP przenoszącego odpowiedni protokół bezpieczeństwa AH lub ESP, a dopiero w kopercie jednego z tych protokołów są zawarte dane (protokoły warstw wyższych przenoszące dane). Protokół AH (Authentication Header) zapewnia integralność przenoszonych danych oraz nagłówka IP, wewnątrz którego jest transmitowany. Protokół ESP (Encapsulation Security Payload) służy do szyfrowania danych w warstwie wyższej [6]. Po ustanowieniu połączenia użytkownik może przeprowadzić zdalną sesję zgodnie z wcześniej zarezerwowanym czasem tej sesji. O tym, czy dany użytkownik uzyska możliwość połączenia się z zasobami laboratorium, decyduje demon OS Linux cron. Program cron jest demonem systemowym, który wykonuje zadane polecenia w określonym czasie. Demon cron jest zwykle uruchamiany w trakcie ładowania systemu. Pliki konfiguracyjne, które sterują działaniem programu cron, noszą nazwę crontab. Zawierają one informacje na temat czasu, daty oraz polecenia do wykonania. Są to pliki tekstowe, w których każdy wiersz składa się z sześciu pól oddzielonych spacjami. Pierwsze pięć pól określa, kiedy ma być wykonane polecenie, natomiast szóste pole określa polecenie do wykonania. Zawartość pliku crontab można wyświetlić za pomocą polecenia crontab -l. Ze względów bezpieczeństwa pliki crontab, pomimo że są tekstowe, nie powinny być modyfikowane za pomocą edytora tekstów. Celem edycji tych plików stosuje się polecenie crontab -e [1]. Na serwerze, znajdującym się w laboratorium sieci komputerowych Akademii Morskiej w Gdyni, program cron jest uruchamiany co godzinę, zgodnie z kwantem czasu rezerwacji. Jego zadaniem jest przeszukiwanie bazy danych celem określenia, czy na daną godzinę jest zarezerwowana jakaś sesja. Jeżeli tak, cron modyfikuje plik /etc/shadow (rys. 3).

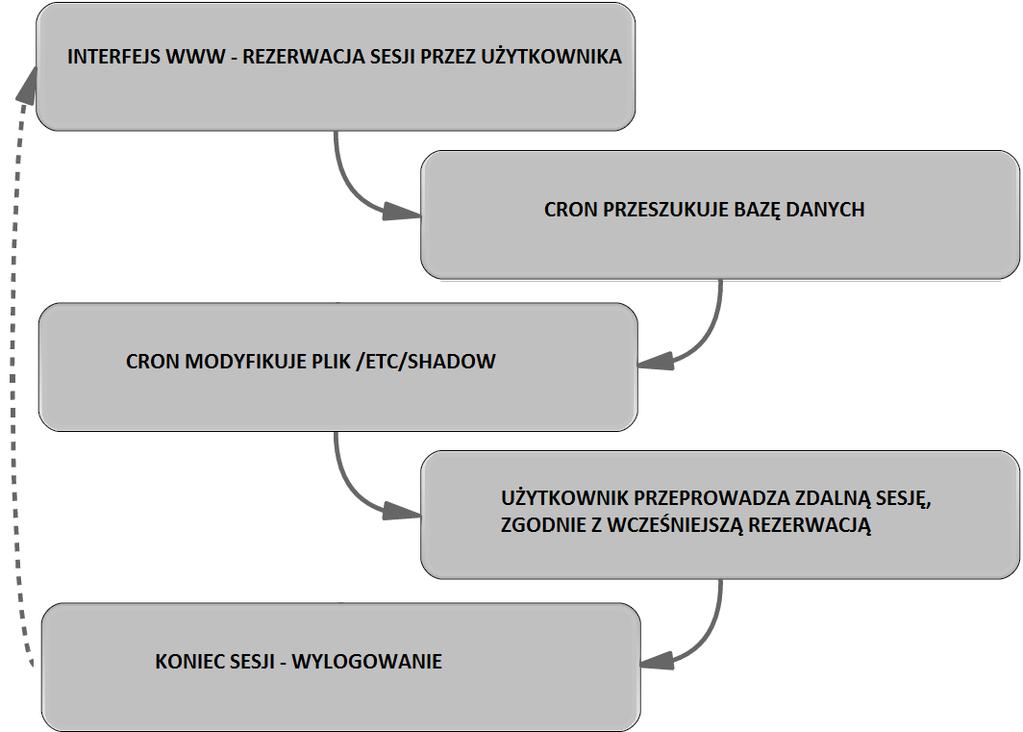

6 K. Januszewski, P. Szelągowski, System rezerwacji czasu dostępu do zasobów laboratorium sieci 153 Rys. 3. Mechanizm przeprowadzania zdalnej sesji program cron Fig. 3. A mechanism for a remote session cron daemon Dla każdego użytkownika, funkcjonującego w bazie danych systemu rezerwacji czasu, znajduje się odpowiedni wpis w pliku haseł (/etc/passwd) w następującej postaci: login:hasło:id_użytkownika:id_grupy:dane:katalog_home:program gdzie dane oznaczają dane osobiste, wyświetlane w OS Linux poleceniem finger. Ponieważ pole hasło musi być zaszyfrowane, umieszczenie w nim pojedynczego znaku spowoduje, że logowanie na dane konto nie będzie możliwe. Jeżeli w polu hasło znajduje się znak x, oznacza to, że używany jest dodatkowy plik haseł plik /etc/shadow (rys. 4). Plik ten stanowi element systemu zabezpieczeń, dzięki któremu zwykli użytkownicy nie mogą odczytać nawet zaszyfrowanych łańcuchów znaków, jeżeli zostaną one umieszczone w standardowym pliku haseł [3]. Rys. 4. Przykładowa zawartość pliku /etc/shadow, wyświetlona poleceniem cat linia reprezentująca pojedynczego użytkownika host10111 (login) Fig. 4. Sample contents of the file /etc/shadow, displayed a command cat line represents a single user host10111 (login)

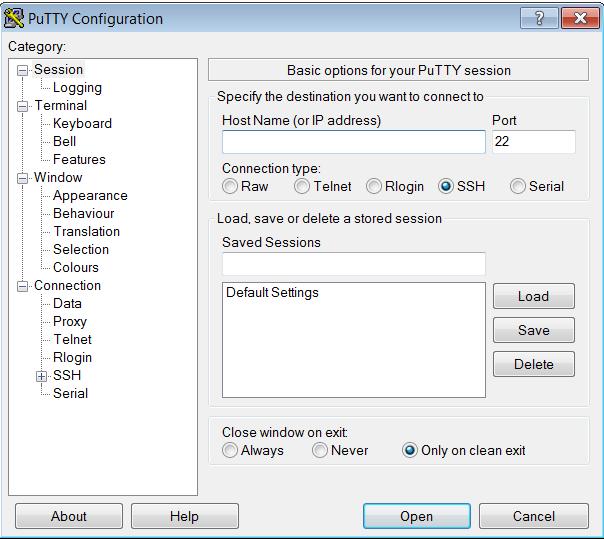

7 154 ZESZYTY NAUKOWE AKADEMII MORSKIEJ W GDYNI, nr 95, listopad 2016 Użytkownicy systemu rezerwacji sesji, których dane zapisane są w pliku /etc/shadow, domyślnie nie mogą przeprowadzać zdalnej sesji nie przysługują im żadne usługi sieciowe umożliwiające zdalny dostęp. Jest to realizowane poprzez znak!, poprzedzający każdy wpis w pliku /etc/shadow. Jeżeli cron stwierdzi, na podstawie przeszukiwania bazy danych, obecność zarezerwowanej sesji, modyfikuje plik /etc/shadow, poprzez usunięcie znaku!, przy wpisie reprezentującym użytkownika, który zarezerwował sesję na daną godzinę. Użytkownik ma teraz czas, aby połączyć się zdalnie z zasobami laboratorium sieci komputerowych. Po upłynięciu kwantu czasu rezerwacji (jednej godziny), plik /etc/shadow modyfikowany jest ponownie przez proces cron. Użytkownik, aby przeprowadzić zdalną sesję i wykonać odpowiednie operacje na komponentach laboratorium, musi mieć możliwość emulacji terminalu tekstowego. Programów, które umożliwiają wykonanie wymienionych operacji, jest wiele. Użytkownik może wybrać stosowny program, zgodnie z osobistymi preferencjami. Jako przykład można podać program PuTTY, będący klientem m.in. protokołu telnet (rys. 5). Rys. 5. Interfejs programu PuTTY Fig. 5. The interface of the program PuTTY

8 K. Januszewski, P. Szelągowski, System rezerwacji czasu dostępu do zasobów laboratorium sieci 155 Jak wspomniano, proces nawiązania połączenia oraz uwierzytelniania użytkownika realizowany jest z wykorzystaniem protokołu TACACS+. Protokoły RADIUS i TACACS+ są rozwiązaniami wykorzystywanymi w komunikacji z aplikacjami, odpowiedzialnymi za uwierzytelnianie i autoryzację. Każdy z nich oprócz weryfikowania tożsamości użytkowników realizuje również wiele funkcji dodatkowych (rejestrowanie wprowadzanych poleceń, zapisywanie przebiegu połączenia itp.). Obydwa są bardzo popularne, ale firma Cisco zaleca stosowanie protokołu TACACS+. Należy jednak pamiętać, iż obydwa umożliwiają zrealizowanie tego samego zadania. Jedną z wad mechanizmu RADIUS jest to, że nie pozwala on na ograniczenie zestawu poleceń wykonywanych przez użytkownika. Jeżeli więc dostępność takiej funkcji jest wymagana, należy zgodnie z zaleceniami Cisco wybrać TACACS+ [2, 9]. PODSUMOWANIE Prezentowany system rezerwacji czasu dostępu do zasobów laboratorium sieci komputerowych to projekt, który zrealizowano na podstawie możliwie najskuteczniejszej funkcjonalności, przy jednoczesnym wykorzystaniu mechanizmów bezpieczeństwa, udostępnionych przez zastosowane technologie. Komunikacja pomiędzy użytkownikiem końcowym a zasobami laboratorium, będąca przykładem transmisji danych w architekturze klient serwer, wymaga szczegółowej analizy każdego etapu zestawienia takiego połączenia. System rezerwacji czasu korzysta z wolnego oprogramowania. Serwer Apache, serwer bazy danych MySQL, system operacyjny Linux, czy też protokoły i usługi sieciowe, tworzą razem strukturę, której mechanizmy bardzo dobrze spełniają zadania, postawione przed zaprojektowanym systemem na etapie planowania. Zaprojektowany system jest także otwarty na późniejszą, ewentualną modyfikację, której fundamenty być może stworzą użytkownicy, po określonym czasie jego funkcjonowania. Reasumując, powstały system rezerwacji sesji spełnia wymagania, które postawiono przed nim na etapie planowania. Zbudowany na bazie infrastruktury laboratorium sieci komputerowych Akademii Morskiej w Gdyni, jest nowym elementem, umożliwiającym użytkownikom zdobycie doświadczenia poprzez pracę zdalną. LITERATURA 1. Camou M., Goerzen J., Van Couwenberghe A., Debian Linux. Księga eksperta, Helion, Gliwice Donahue G., Wojownik sieci, wydanie II, Helion, Gliwice Glass G., Ables K., Linux dla programistów i użytkowników, Helion, Gliwice Januszewski K., Zdalny dostęp do zasobów laboratorium sieci komputerowych, Zeszyty Naukowe Akademii Morskiej w Gdyni, 2015, nr 90.

9 156 ZESZYTY NAUKOWE AKADEMII MORSKIEJ W GDYNI, nr 95, listopad Karbowski M., Podstawy kryptografii, wydanie III, Helion, Gliwice Krysiak K., Sieci komputerowe kompendium, wydanie II, Helion, Gliwice Welling L., Thomson L., PHP i MySQL tworzenie stron WWW. Vademecum profesjonalisty, wydanie IV, Helion, Gliwice Zandstra M., PHP: Obiekty, wzorce, narzędzia, wydanie IV, Helion, Gliwice Źródła internetowe TIME BOOKING SYSTEM OF ACCESS TO NETWORK LAB RESOURCES BASED ON LAMP PACKAGE Summary In the paper is described the infrastructure of system, which allows the users to remotely access the network hardware and software. System is used in the teaching process while teaching the subject "Computer Networks" and Cisco CCNA course. This system is realized on the basis for VPN and LAMP package - is based on Open Source Software. Keywords: computer networks, Linux, Apache, PHP, MySQL, VPN, remote access.
