urządzenie wykonawcze do panela E8.2RF

Transkrypt

1 KATALOG

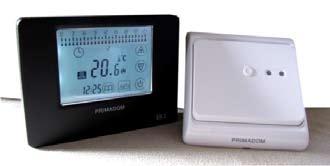

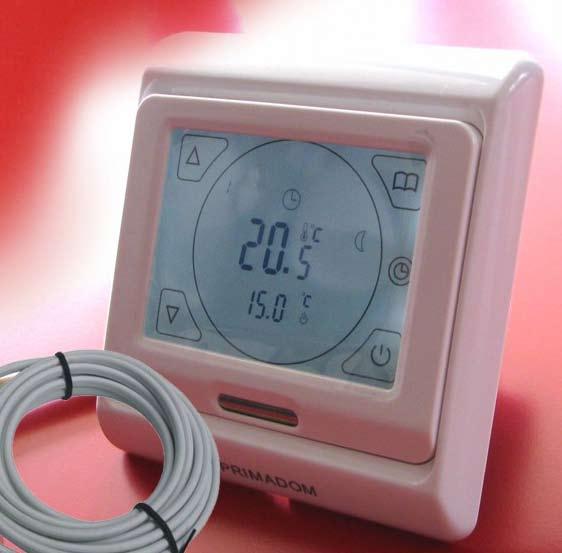

2 E8.2RF + E8.416 LCD DOTYKOWY bezprzewodowy NOWOŚĆ na panelu sterującym. 2 temperatura ustawiana na podłączonym tryb ZEGAR W ciągu dnia można ustawić 6 różnych programów, termostat będzie działać automatycznie i będzie przełączać się zgodnie z zadanym programem. * Histereza regulowana 0,5-5 o C * 6 programów automatycznych * 1 program do samodzielnego ustawienia z białym podświetleniem 20s DODATKOWE : HISTEREZA REGULOWANA 0,5-5 o C 2W Częstotliwość 433 Mhz Odległość 200m w przestrzeni Zakres Ustawienie fabryczne 30 o C Różnica przełączania +_ 0.5 Funkcja antyszronowa: 5 o C BEZPRZEWODOWY DOTYKOWY TERMOSTAT w komplecie z urządzeniem wykonawczym. Termostat włącza/wyłącza, jeśli temperatura spadnie włączy urządzenie, gdy temperatura wzrośnie - wyłączy. Wyjście 230V - dla urządzeń sterowanych pełnym napięciem 6 automatycznych programów 1 program do samodzielnego ustawienia intuicyjne menu obrazkowe. Histereza regulowana: Sensor (urz. wykonawcze) Obudowa ochronna Max. obciążenie na wyjściu: Zasilanie panela: Zasilanie urz. wyk.: Czujnik temperatury: sterownie: 0,5-5 o C 30,40,55 o C IP20 86x90x22 E8.416RF 16A (3680W) 2xAA 230V w panelu ster. E8.416RF - 230V E8.2RF LCD PANEL DOTYKOWY bezprzewodowy do 1 panela sterującego można podłączyć kilka urządzeń wykonawczych lub centralkę E8.538 BEZPRZEWODOWY DOTYKOWY Panel sterujący do urządzenia wykonawczego. Zasilanie: 2 baterieaa 6 automatycznych programów 1 program do samodzielnego ustawienia Histereza regulowana 0,5-5 o C Czujnik temperatury wbudowany Skala temperatury w stopniach Celcjusza Skala czasu 24 godzinna Tryb blokady panelu LCD przed dziećmi Duży wyświetlacz dotykowy LCD z białym podświetleniem 20s Częstotliwość 433Mhz Odległość 200 m w przestrzeni Zakres Ustawienie fabryczne 30 o C Różnica przełączania +_ 0.5 Funkcja antyszronowa: 5 o C urządzenie wykonawcze do panela E8.2RF Do panela sterującego, dobieramy odpowiedni model urządzenia wykonawczego: E8.416RF Zasilanie: 230V Częstotliwość 433Mhz 2W Sensor można ustawić na 3 temperatury: 30,40,55 o C Max. obciążenie na wyjściu 16A (3680W) sterownie E8.416RF - 230V E8.423RF Zasilanie: 230V Częstotliwość 433Mhz 2W Sensor można ustawić na 3 temperatury: 30,40,55 o C Max. obciążenie na wyjściu 3A (3680W) sterownie E8.423RF - 230V + niskonapięciowe E8.423RF E8.416RF

3 E8.583RF centrala bezprzewodowa Model Termostatu E8.2RF (PANEL) można podłączyć do centralki sterującej. 1 panel może sterować całą centralką Maksymalnie można podłączyć 8 paneli sterujących + pompę obiegową + piec ze sterowaniem niskonapięciowym. Centralkę można zamontować w kotłowni, piwnicy, blisko rozdzielaczy do podłogówki, a panele sterujące położyć na stoliku lub zawiesić na ścianie. E8.1 LCD DOTYKOWY przewodowy NOWOŚĆ PRZEWODOWY DOTYKOWY TERMOSTAT Termostat włącza/wyłącza, jeśli temperatura spadnie włączy urządzenie, gdy temperatura wzrośnie - wyłączy. Wyjście niskonapieciowe 6 automatycznych programów 1 program do samodzielnego ustawienia intuicyjne menu obrazkowe. napięcie: AC 230 częstotliwość 433Mhz 8 wejść na siłowniki lub inne urządzenia np. zawory (sterowanie bezprzewodowe panelami) 1 wyjście na pompę obiegową 230V 1 wyjście niskonapięciowe (zwiera/rozwiera) kotły, piece itp. 1 wyjście napięcie 230V montaż natynkowy lub w skrzynce maks. obciążenie 3A JEDNOUCZUJNIKOWY 1 (wbudoway) tryb ZEGAR W ciągu dnia można ustawić 6 różnych programów, termostat będzie działać automatycznie i będzie przełączać się zgodnie z zadanym programem. * Histereza regulowana 0,5-5 o C * 6 programów automatycznych * 1 program do samodzielnego ustawienia z białym podświetleniem 20s DODATKOWE : HISTEREZA REGULOWANA 0,5-5 o C 2W Zakres Ustawienie fabryczne 30 o C Różnica przełączania +_ 0.5 Funkcja antyszronowa: 5 o C Histereza regulowana: 0,5-5 o C Obudowa ochronna IP20 86x90x22 Max. obciążenie na wyjściu: 3A Zasilanie panela: 2xAA Czujnik temperatury: w panelu ster. sterownie: niskonapięciowe

4 D716B termostat LCD DOTYKOWY na poziomie czujki i zewnętrzna temperatura - przy podłączonym w różnych godzinach zegara (na każdy program inna temperatura), termostat będzie działać automatycznie i będzie przełączać się zgodnie z zadanym programem, nie ma ograniczeń czasowych. NOWOŚĆ Zakres temperatury Ograniczenie sensor ALL Histereza Stopień ochrony obudowy Max. obciążenie na wyjściu: Sterowanie Sterownik włącza/wyłącza, jeśli temperatura spadnie włączy urządzenie, gdy temperatura wzrośnie - wyłączy. Termostat jest wyposażonym w intuicyjne menu obrazkowe umożliwiające zaprogramowanie 6 różnych wydarzeń. Każde z wydarzeń pozwala użytkownikowi zaprogramować inną temperaturę. Termostat posiada tryb ręczny, zegar i komfort co pozwala dostosować pracę instalacji grzewczej do indywidualnych potrzeb. Termostat zalecany jest do sterowania: kablami grzewczymi, urządzeniami grzewczymi: instalacje grzewcze - elektryczne, maty grzewcze, siłowniki, zawory, włączenie / wyłączenie urządzeń. STEROWANIE OGRZEWANIEM PODŁOGOWYM, PIECAMI, KOTŁAMI GAZOWYMI, OLE- JOWYMI, ELEKTRYCZNYMI PIECAMI AKUMULACYJNY- MI itp. Styk bezpotencjałowy posiada model - D723B 5 o C - 60 o C 0,5-10 o C +/- 1 o C IP20 90x86 mm instalacyjnej fi 65mm D716B - 16A L1-230V D723B termostat LCD DOTYKOWY na poziomie czujki i zewnętrzna temperatura - przy podłączonym w różnych godzinach zegara (na każdy program inna temperatura), termostat będzie działać automatycznie i będzie przełączać się zgodnie z zadanym programem, nie ma ograniczeń czasowych. BEZPOTENCJAŁOWY (niskonapięciowy) + 230V GRZANIE/CHŁODZENIE 2 Tryb grzania: jeśli temperatura spadnie włączy urządzenie, gdy temperatura wzrośnie - wyłączy. Tryb chłodzenia: jeśli temperatura osiągnie zadaną, wyłączy grzanie a włączy drugie urządzenie. 2 wyjścia do sterowania. Sterowanie 2 wyjściami synchroniczne i asynchroniczne Styk 4-5: ZWIERA/ROZWIERA lub 230V Styk 3: napięcie 230V Max. obciążenie na wyjściu: 3A Zakres temperatury Ograniczenie sensor ALL Histereza Stopień ochrony obudowy Max. obciążenie na wyjściu: Sterowanie 5 o C - 60 o C 0,5-10 o C +/- 1 o C IP20 90x86 mm instalacyjnej fi 65mm 3A L1-230V + niskonapięciowo HISTEREZA REGULOWANA 0,5-10 o C * Przestawianie podziału dni - 2:5, 1:6, 7 * Programowanie 7-dniowe (5-dniowe 6 programów), (sobota, niedziela 2 programy lub 6/1, 7) z białym podświetleniem 20s HISTEREZA REGULOWANA 0,5-10 o C * Przestawianie podziału dni - 2:5, 1:6, 7 * Programowanie 7-dniowe (5-dniowe 6 programów), (sobota, niedziela 2 programy lub 6/1, 7) z białym podświetleniem 20s 1 wyjście 3A bezpotencjałowe

5 E716B termostat LCD na poziomie czujki i zewnętrzna temperatura - przy podłączonym w różnych godzinach zegara (na każdy program inna temperatura), termostat będzie działać automatycznie i będzie przełączać się zgodnie z zadanym programem, nie ma ograniczeń czasowych. Sterownik włącza/wyłącza, jeśli temperatura spadnie włączy urządzenie, gdy temperatura wzrośnie - wyłączy. Termostat jest wyposażonym w intuicyjne menu obrazkowe umożliwiające zaprogramowanie 6 różnych wydarzeń. Każde z wydarzeń pozwala użytkownikowi zaprogramować inną temperaturę. Termostat posiada tryb ręczny, zegar i komfort co pozwala dostosować pracę instalacji grzewczej do indywidualnych potrzeb. Termostat zalecany jest do sterowania: kablami grzewczymi, urządzeniami grzewczymi: instalacje grzewcze - elektryczne, maty grzewcze, siłowniki, zawory, włączenie / wyłączenie urządzeń. STEROWANIE OGRZEWANIEM PODŁOGOWYM, PIECAMI, KOTŁAMI GAZOWYMI, OLE- JOWYMI, ELEKTRYCZNYMI PIECAMI AKUMULACYJNY- MI itp. Styk bezpotencjałowy posiada model - E723B Napięcie: Zakres temperatury Ograniczenie sensor Histereza Stopień ochrony obudowy Max. obciążenie na wyjściu: Sterowanie 5 o C - 60 o C 0,5-10 o C +/- 1 o C IP20 90x86 mm instalacyjnej fi 65mm E716B - 16A L1-230V E723B termostat LCD na poziomie czujki i zewnętrzna temperatura - przy podłączonym w różnych godzinach zegara (na każdy program inna temperatura), termostat będzie działać automatycznie i będzie przełączać się zgodnie z zadanym programem, nie ma ograniczeń czasowych. BEZPOTENCJAŁOWY (niskonapięciowy) + 230V GRZANIE/CHŁODZENIE 2 Tryb grzania: jeśli temperatura spadnie włączy urządzenie, gdy temperatura wzrośnie - wyłączy. Tryb chłodzenia: jeśli temperatura osiągnie zadaną, wyłączy grzanie a włączy drugie urządzenie. 2 wyjścia do sterowania. Sterowanie 2 wyjściami synchroniczne i asynchroniczne Styk 4-5: ZWIERA/ROZWIERA lub 230V Styk 3: napięcie 230V Max. obciążenie na wyjściu: 3A Zakres temperatury Ograniczenie sensor ALL Histereza Stopień ochrony obudowy Max. obciążenie na wyjściu: Sterowanie 5 o C - 60 o C 0,5-10 o C +/- 1 o C IP20 90x86 mm instalacyjnej fi 65mm 3A L1-230V + niskonapięciowo HISTEREZA REGULOWANA 0,5-10 o C * Przestawianie podziału dni - 2:5, 1:6, 7 * Programowanie 7-dniowe (5-dniowe 6 programów), (sobota, niedziela 2 programy) z białym podświetleniem 20s HISTEREZA REGULOWANA 0,5-10 o C * Przestawianie podziału dni - 2:5, 1:6, 7 * Programowanie 7-dniowe (5-dniowe 6 programów), (sobota, niedziela 2 programy lub 6/1, 7) z białym podświetleniem 20s 1 wyjście 3A bezpotencjałowe

6 E116B/E123B termostat LCD E116B 230V E123B BEZPOTENCJAŁOWY (niskonapięciowy) + 230V GRZANIE/CHŁODZENIE E62.116B/E62.123B termostat LCD E616B 230V E623B BEZPOTENCJAŁOWY (niskonapięciowy) + 230V GRZANIE/CHŁODZENIE Termostat z przełącznikiem Model E116 jest przystosowany do urządzeń o maksymalnym obciążeniu 16A. Termostat włącza/wyłącza, jeśli temperatura spadnie włączy urządzenie, gdy temperatura wzrośnie - wyłączy. Wyjście 230V - dla urządzeń sterowanych pełnym napięciem Termostat z 1 PROGRAMEM Model E616 jest przystosowany do urządzeń o maksymalnym obciążeniu 16A. Termostat włącza/wyłącza, jeśli temperatura spadnie włączy urządzenie, gdy temperatura wzrośnie - wyłączy. Wyjście 230V - dla urządzeń sterowanych pełnym napięciem na poziomie czujki i zewnętrzna temperatura - przy podłączonym ALL - wbudowany i dodatkowy, (czujnik dodatkowy jest czujnikiem Sterownik jest wyposażonym w intuicyjne menu obrazkowe oraz przełącznik OFF/KSIĘŻYC/SŁOŃCE Przełącznik można ustawić na off/oszczędność energii/tryb manualny * Off termostat wyłączony, aktywna funkcja antyszronowa * słońce (tryb manualny): ustawiamy temperaturę komfortową (w każdej chwili można zmienić zadaną temperaturę komfortową ) * księżyc (oszczędność energii) : ustawiamy temperaturę minimalną (w każdej chwili można zmienić zadaną temperaturę minimalną) USTAWIENIE HISTEREZY 0,5-10 o C z białym podświetleniem 20s E123B-3A Model E123 jest przystosowany do urządzeń o maksymalnym obciążeniu 3A. Termostat zwiera/rozwiera, jeśli temperatura spadnie włączy urządzenie, gdy temperatura wzrośnie - wyłączy. Wyjście dla urządzeń niskonapięciowych. Termostat bezpotencjałowy, może sterować dodatkowo pompą obiegową, zaworami, siłownikami 2 Tryb grzania: jeśli temperatura spadnie włączy urządzenie, gdy temperatura wzrośnie - wyłączy. Tryb chłodzenia: jeśli temperatura osiągnie zadaną, wyłączy grzanie a włączy drugie urządzenie. 2 wyjścia do sterowania. Sterowanie 2 wyjściami synchroniczne i asynchroniczne Styk 4-5: ZWIERA/ROZWIERA lub 230V Styk 3: napięcie 230V Napięcie: : 2W Zakres: 5 o C - 35 o C regulowane do 50 o C Ograniczenie sensor: 5 o C - 60 o C Histereza REGULOWANA: 0,5-10 o C Funkcja antyzamrożeniowa: 5 o C : Stopień ochrony obudowy: IP20 Czujnik podłogi: czujka temperatury szczelna, typ NTC na kablu o długości 3m : 86x90 : instalacyjnej : Max. obciążenie na wyjściu: 16A - e116 3A - e123 E116B-16A na poziomie czujki i zewnętrzna temperatura - przy podłączonym ALL - wbudowany i dodatkowy, (czujnik dodatkowy jest czujnikiem Sterownik jest wyposażonym w intuicyjne menu obrazkowe oraz 1 PROGRAM, który można dowolnie modyfikować tryb RĘCZNY Zaprogramowane wydarzenia mają jedno ustawienie tryb ZEGAR W ciągu dnia można ustawić 2 temperatury, termostat będzie działać automatycznie i będzie przełączać się zgodnie z zadanym programem, nie ma ograniczeń czasowych. Program mozna dowolnie modyfikować chwili zmienić dotykając i dla programu w danej chwili. Ustawiona temperatura w trybie komfortu jest resetowana przy następnym zaprogramowanym programie - termostat powróci do zaprogramowanego programu. USTAWIENIE HISTEREZY 0,5-10 o C z białym podświetleniem 20s E623B-3A Model E623 jest przystosowany do urządzeń o maksymalnym obciążeniu 3A. Termostat zwiera/rozwiera, jeśli temperatura spadnie włączy urządzenie, gdy temperatura wzrośnie - wyłączy. Wyjście dla urządzeń niskonapięciowych. Termostat bezpotencjałowy, może sterować dodatkowo pompą obiegową, zaworami, siłownikami 2 Tryb grzania: jeśli temperatura spadnie włączy urządzenie, gdy temperatura wzrośnie - wyłączy. Tryb chłodzenia: jeśli temperatura osiągnie zadaną, wyłączy grzanie a włączy drugie urządzenie. 2 wyjścia do sterowania. Sterowanie 2 wyjściami synchroniczne i asynchroniczne Styk 4-5: ZWIERA/ROZWIERA lub 230V Styk 3: napięcie 230V Napięcie: : 2W Zakres: 5 o C - 35 o C regulowane do 50 o C Ograniczenie sensor: 5 o C - 60 o C Histereza REGULOWANA: 0,5-10 o C Funkcja antyzamrożeniowa: 5 o C : Stopień ochrony obudowy: IP20 Czujnik podłogi: czujka temperatury szczelna, typ NTC na kablu o długości 3m : 86x90 : instalacyjnej : Max. obciążenie na wyjściu: 16A - E616 3A - E623 E616B-16A

7 D716N termostat LCD DOTYKOWY P716N termostat LCD LCD DOTYKOWY Termostat jest wyposażonym w intuicyjne menu obrazkowe umożliwiające zaprogramowanie 6 różnych wydarzeń. Każde z wydarzeń pozwala użytkownikowi zaprogramować inną temperaturę. Termostat posiada tryb ręczny, zegar i komfort co pozwala dostosować pracę instalacji grzewczej do indywidualnych potrzeb. Termostat jest wyposażonym w intuicyjne menu obrazkowe umożliwiające zaprogramowanie 6 różnych wydarzeń. Każde z wydarzeń pozwala użytkownikowi zaprogramować inną temperaturę. Termostat posiada tryb ręczny, zegar i komfort co pozwala dostosować pracę instalacji grzewczej do indywidualnych potrzeb. Termostat zalecany jest do sterowania kablami grzewczymi, urządzeniami grzewczymi: instalacje grzewcze - elektryczne, maty grzewcze, siłowniki, zawory, włączenie / wyłączenie urządzeń. STEROWANIE OGRZEWANIEM PODŁOGOWYM, PIECAMI, KOTŁAMI GAZOWYMI, OLEJOWYMI, ELEKTRYCZNYMI PIECAMI AKUMULA- CYJNYMI itp. Termostat zalecany jest do sterowania kablami grzewczymi, urządzeniami grzewczymi: instalacje grzewcze - elektryczne, maty grzewcze, siłowniki, zawory, włączenie / wyłączenie urządzeń. STEROWANIE OGRZEWANIEM PODŁOGOWYM, PIECAMI, KOTŁAMI GAZOWYMI, OLEJOWYMI, ELEKTRYCZNYMI PIECAMI AKUMULA- CYJNYMI itp. na poziomie czujki i zewnętrzna temperatura - przy podłączonym tryb RĘCZNY Zaprogramowane wydarzenia mają jedno ustawienie w różnych godzinach zegara (na każdy program inna temperatura), termostat będzie działać automatycznie i będzie przełączać się zgodnie z zadanym programem, nie ma ograniczeń czasowych. chwili zmienić dotykając i dla pojedynczego programu w danej chwili. Ustawiona temperatura w trybie komfortu jest resetowana przy następnym zaprogramowanym programie - termostat * Histereza wbudowana -+1 * Programowanie 7-dniowe (5-dniowe 6 programów), (sobota, niedziela 2 programy) z niebieskim podświetleniem 20s * Działanie: Sterownik włącza/wyłącza, jeśli temperatura spadnie włączy urządzenie, gdy temperatura wzrośnie - wyłączy. Zakres temperatury Ograniczenie Histereza wbudowana Stopień ochrony obudowy Max. obciążenie na wyjściu: Sterowanie: 4 o C - 99 o C +/- 1 o C IP20 90x85 mm instalacyjnej fi 65mm 16A L1-230V na poziomie czujki i zewnętrzna temperatura - przy podłączonym w różnych godzinach zegara (na każdy program inna temperatura), termostat będzie działać automatycznie i będzie przełączać się zgodnie z zadanym programem, nie ma ograniczeń czasowych. * Histereza wbudowana -+1 * Programowanie 7-dniowe (5-dniowe 6 programów), (sobota, niedziela 2 programy) z niebieskim podświetleniem 20s * Działanie: Sterownik włącza/wyłącza, jeśli temperatura spadnie włączy urządzenie, gdy temperatura wzrośnie - wyłączy. Zakres nastaw temperatury Ograniczenie 4 o C - 99 o C Różnica przełączania min +/- 0.5K Stopień ochrony obudowy IP20 86x86 mm instalacyjnej fi 65mm Max. obciążenie na wyjściu: 16A Sterowanie: L1-230V

8 P716B/P723B termostat LCD P716B 230V P723B BEZPOTENCJAŁOWY (niskonapięciowy) + 230V GRZANIE/CHŁODZENIE Termostat jest wyposażonym w intuicyjne menu obrazkowe umożliwiające zaprogramowanie 6 różnych wydarzeń. Każde z wydarzeń pozwala użytkownikowi zaprogramować inną temperaturę. Termostat posiada tryb ręczny, zegar i komfort co pozwala dostosować pracę instalacji grzewczej do indywidualnych potrzeb. P16/P26 termostat MANUALNY JEDNOCZUJNIKOWY P16 (czujka wbudowana) P26 (sensor) Elektroniczny termostat z diodą Temperatura jest mierzona za pomocą czujnika wbudowanego lub sensora. Do montażu w puszce instalacyjnej. Światło zielone informuje o włączonym termostacie. Światło czerwone informuje o włączonym urządzeniu (grzaniu). na poziomie czujki i zewnętrzna temperatura - przy podłączonym w różnych godzinach zegara (na każdy program inna temperatura), termostat będzie działać automatycznie i będzie przełączać się zgodnie z zadanym programem, nie ma ograniczeń czasowych. * Histereza wbudowana +-1 * Programowanie 7-dniowe (5-dniowe 6 programów), (sobota, niedziela 2 programy) z bursztynowym podświetleniem 20s DODATKOWE : MONITORING ZUŻYCIA ENERGII Termostat zalecany jest do sterowania urządzeniami grzewczymi: instalacje grzewcze - elektryczne, maty grzewcze, siłowniki, zawory, włączenie / wyłączenie urządzeń. STE- ROWANIE OGRZEWANIEM PODŁOGOWYM, PIECAMI, KOTŁAMI GAZOWYMI, OLEJOWYMI, ELEKTRYCZNYMI PIECAMI AKUMULACYJNYMI itp. 2 Tryb grzania: jeśli temperatura spadnie włączy urządzenie, gdy temperatura wzrośnie - wyłączy. Tryb chłodzenia: jeśli temperatura osiągnie zadaną, wyłączy grzanie a włączy drugie urządzenie. 2 wyjścia do sterowania. Sterowanie 2 wyjściami synchroniczne i asynchroniczne Styk 4-5: ZWIERA/ROZWIERA lub 230V Styk 3: napięcie 230V Zakres nastaw temperatury 4 o C - 50 o C Ograniczenie 4 o C - 99 o C Histereza wbudowana +/- 1 o C Różnica przełączania +/- 0.5K Stopień ochrony obudowy IP20 95x86 mm instalacyjnej Max. obciążenie na wyjściu: 16A - P716B 3A - P723B P723B-3A P716B-16A 5W Zakres 5 o C - 50 o C Różnica przełączania +/- 1K Stopień ochrony obudowy IP20 Czujnik podłogi czujka temperatury szczelna, typ NTC na kablu o długości 3m 86x86 w tynku, w puszce instalacyjnej fi 65mm Max. obciążenie na wyjściu: 16A Termostat zalecany jest do sterowania urządzeniami grzewczymi: instalacje grzewcze - elektryczne, maty grzewcze, siłowniki, zawory, włączenie / wyłączenie urządzeń. STEROW- ANIE OGRZEWANIEM PODŁOGOWYM, PIECAMI, KOTŁAMI GAZOWYMI, OLEJOWYMI, ELEKTRYCZNYMI PIECAMI AKU- MULACYJNYMI itp. Termostat steruje podając napięcie 230V P26-16A sensor P16-16A wbudowany czujnik

9 P80N regulator obrotów sterownik zaworów AUTOMATYCZNY JEDNOCZUJNIKOWY z przyciskami LCD Model P80N - RTC80.42 jest przystosowany do urządzeń o maksymalnym obciążeniu 2A. Termostat jest wyposażonym w intuicyjne menu obrazkowe. 3 prędkości wentylatora funkcja włącz/wyłącz. dwa tryby: CHŁODZENIE / GRZANIE Wyjście 230V - dla urządzeń sterowanych pełnym napięciem. D89N regulator obrotów sterownik zaworów AUTOMATYCZNY JEDNOCZUJNIKOWY z przyciskami LCD Model D89N - RTC89.42 jest przystosowany do urządzeń o maksymalnym obciążeniu 2A. Termostat jest wyposażonym w intuicyjne menu obrazkowe. 3 prędkości wentylatora funkcja włącz/wyłącz. dwa tryby: CHŁODZENIE / GRZANIE Wyjście 230V - dla urządzeń sterowanych pełnym napięciem. Automatyczna wentylacja, reguluję prędkość wentylatora automatycznie zgodnie z różnicą temperaturową między wartością zadaną a temperaturą pokojową Blokada panela LCD Automatyczna wentylacja, reguluję prędkość wentylatora automatycznie zgodnie z różnicą temperaturową między wartością zadaną a temperaturą pokojową Blokada panela LCD Aktualna temperatura w pozycji off Aktualna temperatura w pozycji off Podświetlenie 20s Podświetlenie 20s kalibracja czujnika dla zapewnienia dokładnego pomiaru temperatury wskaźnik zaworu - urzadzenia wykonawczego kalibracja czujnika dla zapewnienia dokładnego pomiaru temperatury wskaźnik zaworu - urzadzenia wykonawczego tryb grzania tryb grzania tryb schładzania tryb schładzania 1 (wbudowany) 2 tryby GRZANIE/CHŁODZENIE 3. Ustawienie czasu włączenia i wyłączenia termostatu Napięcie: AC (przemienne) 230V : 3W Zakres: 5 o C - 35 o C Histereza wbudowana: +-1 o C : Stopień ochrony obudowy: IP20 : 86x86 Montaż: instalacyjnej Max. obciążenie na wyjściu: 2A Tryb grzania: W momencie podniesienia temperatury w górę na wyświetlaczu pojawia się ikonka zaworu (napięcie na styku otwarcia zaworu) Jeżeli ustawimy tryb automatyczny na wentylację to napięcie będzie przeskakiwać na stykach (LOW, MED, HI). Im większa temperatura zadana tym większe obroty wentylatora. Ustawiając wentylator na jedną siłę obrotów, napięcie pozostanie na wybranym styku. Tryb chłodzenia: Wszystkie opcje działają identycznie, zmienia się tylko system grzania na system chłodzenia. Termostat będzie regulował pracą zaworu i wentylatora w momenie zadania niższej temperatury niż pokojowa. W termostacie można wyłączyć pracę zaworu i korzystać z samej regulacji wentylatora. 1 (wbudowany) 2 tryby GRZANIE/CHŁODZENIE 3. Ustawienie czasu włączenia i wyłączenia termostatu Napięcie: AC (przemienne) 230V : 3W Zakres: 5 o C - 35 o C Histereza wbudowana: +-1 o C : Stopień ochrony obudowy: IP20 : 86x86 Montaż: instalacyjnej Max. obciążenie na wyjściu: 2A Tryb grzania: W momencie podniesienia temperatury w górę na wyświetlaczu pojawia się ikonka zaworu (napięcie na styku otwarcia zaworu) Jeżeli ustawimy tryb automatyczny na wentylację to napięcie będzie przeskakiwać na stykach (LOW, MED, HI). Im większa temperatura zadana tym większe obroty wentylatora. Ustawiając wentylator na jedną siłę obrotów, napięcie pozostanie na wybranym styku. Tryb chłodzenia: Wszystkie opcje działają identycznie, zmienia się tylko system grzania na system chłodzenia. Termostat będzie regulował pracą zaworu i wentylatora w momenie zadania niższej temperatury niż pokojowa. W termostacie można wyłączyć pracę zaworu i korzystać z samej regulacji wentylatora.

10 AEQ zawory kulowe, trójdrogowe z siłownikiem ZAWÓR KULOWY TRÓJDROGOWY MIESZAJĄCY z SIŁOWNIKIEM AE-Q25-3, AE-Q20-3 Informacje ogólne Zawór kulowy trójdrogowy mieszający z siłownikiem stosowany jest do przekierowania przepływu lub mieszania medium w instalacjach grzewczych i chłodzących. Sterowanie proporcjonalnie umożliwia ustawienie zaworu w pozycji pośredniej. Zawór po odłączeniu zasilania, pozostaje w swojej pozycji. Zawór wyposażony jest w wyłączniki krańcowe. W pozycji całkowicie otwarty/zamknięty, samoczynnie odcinane jest zasilanie. Przy podłączeniu do napięcia, silnik zasilany jest tylko w czasie zmian położenia kuli. Pobór prądu następuje w czasie zmian położenia kuli. Zawór może być stosowany do pracy ciągłej. AEQ zawory kulowe, przelotowe z siłownikiem ZAWÓR KULOWY przelotowy odcinający z SIŁOWNIKIEM AE-Q25-2, AE-Q20-2 Informacje ogólne Zawór kulowy przelotowy/odcinający z siłownikiem stosuje się w celu odcięcia lub ograniczenia przepływu medium. Sterowanie proporcjonalnie umożliwia ustawienie zaworu w pozycji pośredniej. Zawór po odłączeniu zasilania, pozostaje w swojej pozycji. Zawór wyposażony jest w wyłączniki krańcowe. W pozycji całkowicie otwarty/zamknięty, samoczynnie odcinane jest zasilanie. Przy podłączeniu do napięcia, silnik zasilany jest tylko w czasie zmian położenia kuli. Pobór prądu następuje w czasie zmian położenia kuli. Zawór może być stosowany do pracy ciągłej. Dane techniczne : 5W (tylko w czasie zmian położenia) Maksymalne ciśnienie: 1,6 MPa Zasilanie: 230V AC (+/-15%) 50/60 Hz Czas zamknięcia/otwarcia: 12 sek. Temperatura płynu: C Media: gorąca woda zimna woda para wodna roztwór wodno-glikolowy Montaż 1. Instalację zaworu i termostatu powinna przeprowadzić osoba wyspecjalizowana. 2. Podczas instalacji dopływ energii powinien być wyłączony. 3. Podczas montażu zaworu, zalecamy zdjąć siłownik. 4. Siłownik zabezpieczony jest zawleczką, aby go zdjąć trzeba wyjąć zabezpieczenie pod siłownikiem. 5. Zawór może pracować w dowolnej pozycji oprócz pozycji obróconej siłownikiem w dół. 6. Zakładając ponownie siłownik (w tej samej pozycji), należy upewnić się, czy trzpień korpusu znajduje się w tej samej pozycji jak przy zdjęciu siłownika. 7. Nie zachowanie tej samej pozycji elementów zaworu, spowoduje nieprawidłową pracę zaworu. 8. Nie skręcać zaworu (nie kontrować po przeciwnych stronach zaworu), podczas montażu w rurociągu. 9. Na korpusie zaznaczone jest miejsce skręcania zaworu. Skręcenie zbyt mocno zaworu, może spowodować opór kuli wewnątrz co w dalszej eksploatacji może spowodować uszkodzenie siłownika. 10. Po wmontowaniu zaworu, przed założeniem siłownika, należy sprawdzić, czy zawór lekko pracuje. 11. Demontując zawór należy uważać by nie został rozkręcony. Rozkręcenie zaworu powoduje rozszczelnienie korpusu. 12. Przed ponownym montażem należy sprawdzić szczelność korpusu. Uszkodzenie zaworu podczas montażu i demontażu powoduje utratę gwarancji. Podłączenie Z siłownika wyprowadzony jest przewód zasilający 6-żyłowy: NIEBIESKI - przewód wspólny (neutralny); ZIELONY - przewód fazowy, obrót kuli w prawo; BRĄZOWY - przewód fazowy, obrót kuli w lewo; żyły: szara, biała i różowa, służą do podłączenia drugiego urzadzenia. 1. Położenie początkowe. Pełny przepływ medium pomiędzy A oraz AB zaworu. Po podaniu napięcia pomiędzy przewody: niebieski i zielony kula zaczyna obracać się w prawo. 2. W położeniu pośrednim następuje mieszanie medium oraz jego wypływ przez wyprowadzenie AB. 3. Położenie końcowe. Wbudowany w siłowniku wyłącznik samoczynnie odłącza zasilanie silnika co powoduje zatrzymanie kuli i przepływ medium z B do AB Dane techniczne : 5W (tylko w czasie zmian położenia) Maksymalne ciśnienie: 1,6 MPa Zasilanie: 230V AC (+/-15%) 50/60 Hz Czas zamknięcia/otwarcia: 12 sek. Temperatura płynu: C Media: gorąca woda zimna woda para wodna roztwór wodno-glikolowy Montaż 1. Instalację zaworu i termostatu powinna przeprowadzić osoba wyspecjalizowana. 2. Podczas instalacji dopływ energii powinien być wyłączony. 3. Podczas montażu zaworu, zalecamy zdjąć siłownik. 4. Siłownik zabezpieczony jest zawleczką, aby go zdjąć trzeba wyjąć zabezpieczenie pod siłownikiem. 5. Zawór może pracować w dowolnej pozycji oprócz pozycji obróconej siłownikiem w dół. 6. Zakładając ponownie siłownik (w tej samej pozycji), należy upewnić się, czy trzpień korpusu znajduje się w tej samej pozycji jak przy zdjęciu siłownika. 7. Nie zachowanie tej samej pozycji elementów zaworu, spowoduje nieprawidłową pracę zaworu. 8. Nie skręcać zaworu (nie kontrować po przeciwnych stronach zaworu), podczas montażu w rurociągu. 9. Na korpusie zaznaczone jest miejsce skręcania zaworu. Skręcenie zbyt mocno zaworu, może spowodować opór kuli wewnątrz co w dalszej eksploatacji może spowodować uszkodzenie siłownika. 10. Po wmontowaniu zaworu, przed założeniem siłownika, należy sprawdzić, czy zawór lekko pracuje. 11. Demontując zawór należy uważać by nie został rozkręcony. Rozkręcenie zaworu powoduje rozszczelnienie korpusu. 12. Przed ponownym montażem należy sprawdzić szczelność korpusu. Uszkodzenie zaworu podczas montażu i demontażu powoduje utratę gwarancji. Podłączenie Z siłownika wyprowadzony jest przewód zasilający 6-żyłowy: NIEBIESKI - przewód wspólny (neutralny); ZIELONY - przewód fazowy, otwiera zawór; BRĄZOWY - przewód fazowy, zamyka zawór; żyły: szara, biała i różowa, służą do podłączenia drugiego urzadzenia.

11 AED zawory klapowe, trójdrogowe z siłownikiem ZAWÓR TRÓJDROGOWY z SIŁOWNIKIEM AE-D3325, AE-D3320 AED zawory klapowe, przelotowe z siłownikiem ZAWÓR PRZELOTOWY ODCINAJĄCY AE-D7325, AE-D7320 Informacje ogólne Zawór trójdrogowy z siłownikiem stosowany jest do przekierowania przepływu medium w instalacjach grzewczych i chłodzących. Zawór po odłączeniu zasilania, pozostaje w swojej pozycji. Zawór wyposażony jest w wyłączniki krańcowe. W pozycji całkowicie otwarty/zamknięty, samoczynnie odcinane jest zasilanie. Przy podłączeniu do napięcia, silnik zasilany jest tylko w czasie zmian położenia. Pobór prądu następuje w czasie zmian położenia. Zawór może być stosowany do pracy ciągłej. Informacje ogólne Zawór przelotowy / odcinający z siłownikiem stosowany jest do odcięcia przepływu medium w instalacjach grzewczych i chłodzących. Zawór wyposażony jest w wyłączniki krańcowe. W pozycji całkowicie otwarty/zamknięty, samoczynnie odcinane jest zasilanie. Przy podłączeniu do napięcia, silnik zasilany jest tylko w czasie zmian położenia. Pobór prądu następuje w czasie zmian położenia. Zawór może być stosowany do pracy ciągłej. Dane techniczne : 5W (tylko w trakcie pracy) Maksymalne ciśnienie: 1,6 MPa Różnica ciśnień: 0,6 MPa Zasilanie: 230V AC Czas zamknięcia/otwarcia: 16 sek. Temperatura płynu: C : C Wartość przepływu Kv [m3/h] Media: gorąca wodazimna woda Podłączenie Z siłownika wyprowadzony jest przewód zasilający 3-żyłowy: NIEBIESKI, BRĄZOWY, CZARNY Schemat podłączenia Dane techniczne : 5W (tylko w trakcie pracy) Maksymalne ciśnienie: 1,6 MPa Różnica ciśnień: 0,6 MPa Zasilanie: 230V AC Czas zamknięcia/otwarcia: 16 sek. Temperatura płynu: C : C Wartość przepływu Kv [m3/h] Media: gorąca wodazimna woda Podłączenie Z siłownika wyprowadzony jest przewód zasilający 3-żyłowy: NIEBIESKI, BRĄZOWY, CZARNY Schemat podłączenia Montaż Montaż 1. Instalację zaworu i termostatu powinna przeprowadzić osoba wyspecjalizowana. 2. Podczas instalacji dopływ energii powinien być wyłączony. 3. Podczas montażu zaworu, zalecamy zdjąć siłownik. 4. Siłownik zabezpieczony jest przyciskiem, aby go zdjąć trzeba nacisnąć zabezpieczenie pod siłownikiem. 5. Zawór nie może pracować w pozycji obróconej siłownikiem w dół. 6. Zakładając ponownie siłownik (w tej samej pozycji), należy upewnić się, czy trzpień korpusu znajduje się w tej samej pozycji jak przy zdjęciu siłownika. 7. Nie zachowanie tej samej pozycji elementów zaworu, spowoduje nieprawidłową pracę zaworu. 8. Po wmontowaniu zaworu, przed założeniem siłownika, należy sprawdzić, czy zawór lekko pracuje. 9. Demontując zawór należy uważać by nie został rozkręcony. Rozkręcenie zaworu powoduje rozszczelnienie korpusu. 10. Przed ponownym montażem należy sprawdzić szczelność korpusu. 1. Instalację zaworu i termostatu powinna przeprowadzić osoba wyspecjalizowana. 2. Podczas instalacji dopływ energii powinien być wyłączony. 3. Podczas montażu zaworu, zalecamy zdjąć siłownik. 4. Siłownik zabezpieczony jest przyciskiem, aby go zdjąć trzeba nacisnąć zabezpieczenie pod siłownikiem. 5. Zawór nie może pracować w pozycji obróconej siłownikiem w dół. 6. Zakładając ponownie siłownik (w tej samej pozycji), należy upewnić się, czy trzpień korpusu znajduje się w tej samej pozycji jak przy zdjęciu siłownika. 7. Nie zachowanie tej samej pozycji elementów zaworu, spowoduje nieprawidłową pracę zaworu. 8. Po wmontowaniu zaworu, przed założeniem siłownika, należy sprawdzić, czy zawór lekko pracuje. 9. Demontując zawór należy uważać by nie został rozkręcony. Rozkręcenie zaworu powoduje rozszczelnienie korpusu. 10. Przed ponownym montażem należy sprawdzić szczelność korpusu. Uszkodzenie zaworu podczas montażu i demontażu powoduje utratę gwarancji. Uszkodzenie zaworu podczas montażu i demontażu powoduje utratę gwarancji.

12 CZUJNIK PRZEPŁYWU 5 łopatek pomiarowych Informacje ogólne Czujnik przepływu służy do kontrolowania i monitorowania przepływu cieczy. Powoduje ono przerwanie lub zwarcie obwodu elektrycznego w przypadku, gdy przepływ ustanie lub zostanie wznowiony. Model przeznaczony jest do stosowania na rurociągach cieczowych. Czujnik może być stosowane z mediami takimi jak: woda, glikol etylenowy i z innymi niewywołującymi korozji cieczami w zależności od kompatybilności materiału. Czujnik przepływu jest przeznaczony do stosowania w układach chłodniczych i klimatyzacyjnych. Zastosowania: chilery, skraplacze chłodzone cieczą, układy pośrednie, instalacje ciepłej wody. Jeden model dla rur o średnicy od 1 do 8 cali. Długość łopatki dostosowywana w zależności od średnicy rury i natężenia przepływu. Duża przepustowość przy małym spadku ciśnienia. Duża obciążalność styków przełącznika. Czujnik wyposażony w przełączniki dwupołożeniowe połączone z mechanizmem łopatkowym. Łopatka zanurzona w cieczy przy zbyt małym przepływie cieczy przełącza w położenie 1 i 2, natomiast po przekroczeniu pewnej wartości przepływu przełącza w położenie 1 i 3. Regulacja: Czujnik fabrycznie jest ustawiony na przepływ minimalny. Można zmienić ustawienia za pomocą śruby do regulacji prędkości pod pokrywą. W celu podwyższenia prędkości przepływu obracać śrubę w prawo. model: F61/KB Maks. ciśn. cieczy: 10 bar Zakres temp. medium: ºC Zakres temp. otoczenia: ºC Typ przełącznika: SPDT Max. obciążenie: 15(8)A Stopień ochrony: IP43 Sterowanie: mechaniczne Obudowa: poliwęglan Stykające się z cieczą: mosiądz i brąz Połączenia z rurą: GZ 1 (DN 25) Regulacja: śruby nastawcze pod osłoną Do rur od: 1 do 8 cali Montaż Podczas montażu należy zwrócić uwagę aby łopatka pomiarowa nie dotykała rury ani żadnej innej przeszkody w rurze. Czujniki montuje się w górnej części rurociągu cieczowego. Dopuszczalny kąt odchylenia wynosi 120 C. Należy zadbać aby łopatka pomiarowa była zanurzona w strumieniu cieczy. Zaleca się stosowanie trójnika redukcyjnego. Strzałka na obudowie czujnika musi być zgodna z kierunkiem przepływu. W celu uniknięcia turbulencji zaleca się montaż czujnika w odległości nie mniejszej niż 10x przekrój rury z każdej strony od kolanek, zaworów i innych przeszkód. Czujnik może być zamontowany na rurze pionowej, jeśli przepływ jest w górę, ale w takim przypadku należy uwzględnić ciężar łopatki i odpowiednio wyregulować czujnik. Łopatki pomiarowe mogą być przycinane. Dla uzyskania większej sztywności zaleca się zamontowanie mniejszych łopatek za dłuższą. PRZEPUSTNICA 100mm 150mm 160mm 200m 250mm 300mm Wiadomości ogólne: Przepustnica do wbudowania w przewód wentylacyjny o przekroju kołowym. Ocieplana specjalnym materiałem o właściwościach termoizolacyjnych i dźwiękochłonnych. Zasilanie: 230V/50Hz Maksymalna temperatura pracy: 85oC Stosowane z reguły w pomieszczeniach, gdzie okresowo wymagany jest dodatkowy strumień świeżego powietrza lub w pomieszczeniach gdzie przez większość czasu nie jest wymagana wentylacja. Przykłady zastosowań: W normalnych warunkach do pokoju dziennego świeże powietrze wtłaczane jest jednym przewodem wentylacyjnym. Na drugim przewodzie znajduje się przepustnica - normalnie zamknięta. W momencie gdy zaistnieje potrzeba wprowadzenia do pokoju większej ilości świeżego powietrza (np. gdy przychodzą goście) przepustnica zostaje otwarta. Pomieszczenie biurowe jest używane w odpowiednich godzinach. W momencie gdy przestaje być używane za pomocą przepustnicy można zaprzestać wentylowania pomieszczenia (inne pomieszczenia są nadal wentylowane). Zastosowanie przepustnicy pozwala odpowiednio dostosować intensywność wentylacji w poszczególnych pomieszczeniach lub zespołach pomieszczeń. Przepustnice można również montować na przewodach wywiewnych (wedle potrzeby). Zasadniczo przepustnica pracuje w pozycjach zamknięta/otwarta, jednakże przy odrobinie wprawy można przepustnice ustawiać w pozycjach pośrednich (należy w odpowiednim momencie przerwać dopływ prądu), można tego dokonać również przy pomocy odpowiedniego włącznika. Innym zastosowaniem może być zamontowanie jej na przewodzie doprowadzającym powietrze do spalania do kominka. W momencie gdy nie palimy w kominku przepustnica jest zamknięta, a gdy palimy przepustnica jest otwarta. Świetnie spisuje się również do zabezpieczenia instalacji z kominkiem z płaszczem wodnym przed zagotowaniem. Gdy temperatura w instalacji wzrośnie powyżej zadanego niebezpiecznego poziomu, przepustnica zostaje zamknięta - odcina dopływ powietrza do spalania i w kominku powoli wygasa. Gdy temperatura spadnie poniżej temperatury niebezpiecznej, przepustnica zostaje otwarta - w kominku się rozpala. Od siłownika odchodzi 5 przewodów: 1. Wspólny (N tzw. zero ) 2. Zamykanie przepustnicy (L tzw. faza ) 3. Otwieranie przepustnicy (L tzw. faza ) 4. Sygnał (na tym przewodzie występuje faza gdy przepustnica jest zamknięta) 5. Uziemienie Podanie napięcia na przewód 1 i 2 powoduje zamknięcie przepustnicy. Podanie napięcia na przewód 1 i 3 powoduje otwarcie przepustnicy. Można podłączyć np do przełącznika dwupozycyjnego, który raz daje taki obieg a raz inny. Można również podłączyć do odpowiedniego termostatu, tak aby przepustnica działała w zależności od temperatury wewnętrznej lub dowolnej mierzonej na czujniku zewnętrznym (np. w kanale wentylacyjnym, w komorze grzewczej kominka itp), dzięki temu np. można realizować ogrzewanie strefowe w instalacjach nadmuchowych. Przepustnica posiada wyłączniki krańcowe, czyli jeżeli jest 100% otwarta lub zamknięta to nie pobiera prądu. W każdej pozycji może pozostawać dowolną ilość czasu. Jeżeli w odpowiednim momencie odetnie się dopływ prądu przepustnica pozostaje w pozycji pośredniej, można to zrealizować stosując przełącznik trójpozycyjny. Przepustnica nie jest 100% szczelna! Po obwodzie jest szczelina ok 1-2mm. Jeżeli niezbędna jest większa szczelność można ją uszczelnić we własnym zakresie. Np. taśmą izolacyjną do uszczelniania okien.
