1 Ogólne specyfikacje dotyczące urządzeń oświetleniowych Budowa oświetlenia ul. Lwowska w Rzeszowie Specyfikacja opraw LED: Rzeszów, oprawy LED-owe z optyką drogową, 2. diody mocy wysokowydajne w technologii Power LED lub równoważnej, o strumieniu świetlnym oprawy (nie bezpośrednio diod) 120 lm/w; prąd pracy diod o natężeniu nie większym niż 1000 ma, 3. temperatura barwowa neutralnie biała K (NW), 4. współczynnik oddawania barw Ra 70 lub wyższym, 5. trwałość diod i sterownika (niezależnie od wielkości prądu zasilającego) nie powinna być mniejsza niż godz. dla L80, przy założeniu, że średnia temperatura pracy (otoczenia) nie będzie większa niż 25 o C, 6. napięcie zasilania oprawy V/50-60 Hz, 7. układ zasilania wyposażony w interfejs DALI umożliwiający sterowanie bardziej zaawansowanym systemom sterowania oświetleniem, 8. zasilacz ma posiadać w standardzie zabezpieczenia: przeciwzwarciowe, przeciążeniowe, nadnapięciowe i termiczne z aktywną funkcją korekcji współczynnika mocy (PFC) 0,95, ochrona przeciwprzepięciowa co najmniej 6 kv, z aktywną funkcją CLO (technologia utrzymania stałego strumienia świetlnego w całym okresie eksploatacji i eliminacja związanego z tym niepotrzebnego prześwietlenia dróg w początkowych okresach eksploatacji oraz dodatkowe oszczędności energii) 9. jednostka kompletna łatwo wymienialna z systemem Plug and Play, kabel do podłączenia zasilania powinien być wprowadzony przez dławik PG /IP68/, do złączki zasilającej. 10. szczelność całej oprawy nie mniej niż IP66, uszczelniona aby uniemożliwiać kondensowanie pary wodnej i penetrację insektów, z filtrem wyrównującym ciśnienie, 11. klosz - hartowane szkło wandaloodporne płaskie (pozwala wyeliminować światło emitowane w górną półprzestrzeń) o odporności udarowej IK08 o wysokim współczynniku przepuszczania światła (w celu optymalizacji sprawności oprawy, gwarantującym sprawność oprawy na poziomie nie mniejszym niż 89%), 12. korpus z wysokociśnieniowo wtryskiwanego aluminium z malarską powłoka proszkową RAL 6018, zabezpieczającą przed wpływami atmosferycznymi, estetyka i design na wysokim poziomie,.

2 13. układ radiatorów chłodzących w wykonaniu samoczyszczącym, odprowadzający swobodnie wodę i brud osadzający się na oprawie, 14. kształt oprawy płaski o małej powierzchni bocznej parcia wiatru, max 0,07 m2 15. oprawa wyposażona w regulowany system mocowania o średnicy mm pozwalający na montaż zarówno na wysięgniku jak i bezpośrednio na słupie, a także na zmianę kąta nachylenia oprawy w zakresie 0-10, waga oprawy nie więcej niż 15 kg, 16. oprawa musi posiadać certyfikat CE, ROHS, ENEC, 17. oprawy muszą posiadać wieloletnią tj. 5 lat gwarancję producenta, możliwą do realizacji w Polsce, 18. odcięcie światła: 0 kandeli powyżej kąta 90 stopni, 19. dane fotometryczne lamp ogólnodostępne na stronie producenta, 20. zakres temperatury pracy niezakłóconej -20 C do 35 C, Specyfikacja systemu sterownia oświetleniem: System sterowania musi posiadać następujące funkcje: 1. Bezpośrednia i samodzielna komunikację każdej pojedynczej oprawy z platformą informatyczną, za pośrednictwem powszechnie dostępnych kanałów komunikacji (np. sieci telefonii GSM) 2. Po instalacji oprawy na słupie automatyczna konfiguruje się ona w systemie, 3. Automatyczna lokalizacja oprawy w terenie (np. lokalizator GPS), znajdującą odzwierciedlenie bezpośrednio w graficznym interfejsie użytkownika, 4. Automatyczne wczytywanie podstawowych danych oprawy do systemu, 5. Synchronizacja pracy oprawy z dwóch niezależnych źródeł czasu rzeczywistego (np. GSM, GPS) 6. Kontrolę parametrów dotyczących ilości i jakości energii elektrycznej zużywanej przez każdą z opraw, w tym takich jak: wartość prądu, wartość napięcia, moc chwilowa, współczynnik mocy, czas świecenia, ilość energii, a także pomiar czynników zewnętrznych: temperatury otoczenia oraz natężenia oświetlenia dziennego dzięki wbudowanej fotokomórce, 7. Sterowanie pracą oprawy (załączenie, wyłączenie, redukcja strumienia świetlnego) poprzez interfejs DALI oraz wbudowany moduł komunikacyjny, 8. Zbieranie, przechowywania i przesyłanie parametrów pracy oprawy, 9. W przypadku zaniku komunikacji punkty świetlne w systemie muszą pracować samodzielnie w oparciu o zintegrowany ze sterownikiem autonomiczny zegar astronomiczny regulujący czasy redukcji oraz poziomy strumienia świetlnego, 10. Możliwość podłączenia do sytemu pojedynczego punktu świetlnego lub grupy punktów w dowolnym czasie, bez konieczności jakiegokolwiek szczegółowego planowania lub instalacji dodatkowych urządzeń (np. bramek). 11. Możliwość podłączenie do systemu każdej oprawy w zakresie mocy do 250 W, przy zapewnieniu podstawowej funkcjonalności, niezależnie od jej producenta czy zastosowanej technologii (np. LED lub HID) oraz zapewnienia pełnej funkcjonalności w tym regulacji strumienia dla opraw wyposażonych w interfejs DALI. 12. Możliwość udostępniania danych oraz wykorzystywania danych udostępnianych przez inne systemy zarządzające infrastrukturą miejską (np. ITS) poprzez interfejs API. Wymagane cechy i funkcjonalności aplikacji internetowej zarządzającej oświetleniem w zakresie optymalizacji zużycia energii, zapewniającej dopasowanie ilości światła do potrzeb

3 miejsca montażu, pory nocy, dni w roku, a także umożliwiającej detekcję uszkodzeń i przygotowanie logistycznego do ich usunięcia. 1. Aplikacja systemowa powinno działać na zwykłym komputerze wyposażonym w popularną przeglądarkę i posiadającym dostęp do Internetu, w sposób gwarantujący bezpieczeństwo danych poprzez: 2. co najmniej 128-bitowe szyfrowanie SSL 3. system bezpiecznego dostępu (np. 2FA) zapobiegający użyciu konta użytkownika przez osoby nieuprawnione 4. regularne testowanie pod względem zabezpieczenia przed włamaniem przez wiarygodnego zewnętrznego audytora 5. regularne wykonywanie i przechowywanie kopii zapasowych w celu ich odtworzenia w przypadku awarii serwera głównego platformy 1. Interfejs użytkownika aplikacji musi posiadać 1) obsługę w języku polskim; 2) graficzną prezentację pracy poszczególnych elementów systemu na mapie przestrzennej zgodnie z ich współrzędnymi geograficznymi. 3) tworzenie grup punktów świetlnych odzwierciedlających zarówno ich lokalizację jak i funkcjonalność np. przejścia dla pieszych, skrzyżowania, ulice, itp. 4) automatyczne dostosowanie wyświetlanego obszaru do wyboru miejsca w nawigacji 5) bieżący podgląd występujących w systemie nieprawidłowości i alarmów. 6) przeglądanie alarmów aktywnych, nieaktywnych 7) wyszukiwania i raportowanie alarmów w zależności od kategorii i czasu wystąpienia 8) eksport tworzonych raportów do plików, które można otworzyć w programie Excel 9) kontrolę zużycia energii przez pojedyncze punkty świetlne, grupy punktów świetlnych jak i przez poszczególne obszary miasta całe ulice, dzielnice itp. 10) prezentację graficzną i liczbową energii zużytej 11) graficzne i liczbowe porównanie zużycia energii w kilku punktów świetlnych lub kilku obszarów w tym samym czasie. 12) definiowanie kalendarzy pracy z możliwością indywidualnego programowania świecenia na każdy dzień. 13) ręczne załączanie/wyłączanie oraz regulację strumienia świetlnego pojedynczych punktów świetlnych lub grup tych punktów 14) możliwość przypisania każdemu punktowi świetlnemu, grupie punktów świetlnych, czy obszarowi indywidualnego kalendarza pracy. 15) możliwość gromadzenia danych dotyczących infrastruktury oświetleniowej z uwzględnieniem każdego z jego elementów: oprawy, wysięgnika, słupa, szafy, sterownika, itp. 16) definiowanie przynajmniej 30 różnych parametrów za pomocą których można opisać posiadane urządzenia oświetleniowe, 17) możliwość importowania danych opisujących urządzenia oświetleniowe z plików powszechnie używanych, które można otworzyć w programie Excel; 18) wyszukiwanie poprzez tworzenie indywidualnych zapytań o elementy infrastruktury, błędy i inne działania

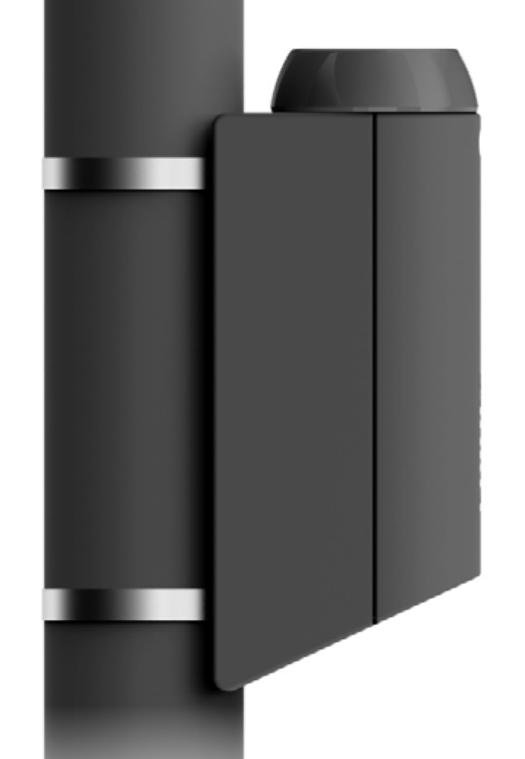

4 Warstwa sprzętowa wygląd sterowników: 1. zintegrowany, montowany w oprawie u producenta 2. zewnętrzny, montowany w na słupie

5 Sterowniki muszą być w wykonaniu przystosowanym do współpracy z siecią załączaną zegarami astronomicznymi, czyli dla obwodów które nie mają napięcia przez 24 h.
