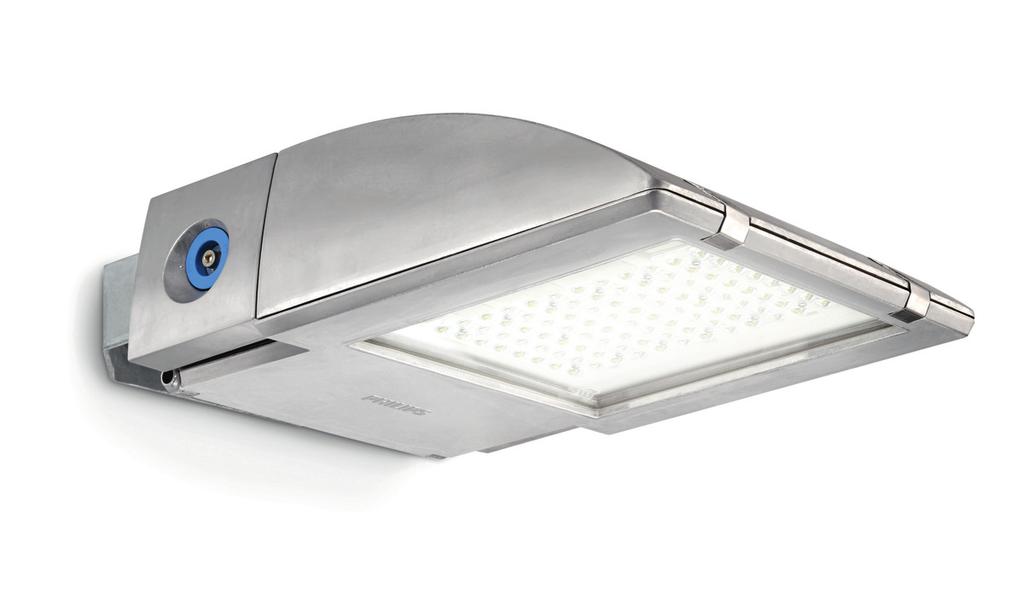

1 Lighting OptiFlood LED wszystko, czego potrzebujesz do oświetlenia terenu OptiFlood LED BVP506 OptiFlood LED to seria modnych, wyjątkowo wydajnych lamp projektorowych, których można używać do oświetlania dużych terenów. Wykorzystując najnowsze technologie LED, są znacznie bardziej energooszczędne i bezawaryjne niż analogiczne konwencjonalne systemy HID. Dzięki bardzo wydajnej wielkopowierzchniowej optyce modułu LEDGine mogą służyć do oświetlania miejsc, które tradycyjnie wymagały stosowania lamp HID o dużej mocy.opcjonalnie oprawy można doposażyć w układy sterujące pozwalające na dalsze zmniejszenie zużycia energii. Ponadto elementy LED można bez problemu wymieniać na nowsze, co sprawia, że rozwiązanie jest rzeczywiście bardzo przyszłościowe.dzięki kompaktowemu kształtowi i estetycznemu wzornictwu projektor OptiFlood LED może być stosowany tam, gdzie wzornictwo i wygląd są tak samo ważne, jak osiągi techniczne. Korzyści Najlepsza w klasie optyka z możliwością modernizacji zapewnia maksymalną elastyczność Bardzo efektywne źródło umożliwiające znaczną oszczędność energii; opcjonalny wbudowany system sterowania pozwala na dalsze oszczędności Połączenie doskonałej wydajności i atrakcyjnych kompaktowych rozmiarów zapewnia udaną wizualną kompozycję w każdym przypadku

2 Cechy Najnowsze technologie LED Wielkopowierzchniowa optyka modułu LEDGine Przyszłościowe łatwo modernizować o nowe rozwiązania LED Wbudowane układy sterujące (opcjonalnie) Wniosek Parkingi samochodowe Tereny handlowe i strefy ruchu pieszych Tereny przemysłowe i chronione Granice Miejsca użyteczności publicznej pod dachem Specyfikacje Typ BVP506 Wskaźnik awaryjności 0,05% na 5000 godzin Źródło Wbudowany moduł LED zasilacza Moc GreenLine (GRN): W (w zależności od konfiguracji LED) Zakres temperatur pracy Tereny zewnętrzne: Od -30 do +35ºC EconomyLine (ECO): W (w zależności od konfiguracji LED) Wnętrza: Od -30 do +25ºC Kąt rozsyłu 60º (asymetryczna) lub 360º (symetryczna) Zasilacz Wbudowany (moduł LED z automatyczną regulacją statecznikiem) Strumień świetlny GreenLine: ,525 lm (w zależności od konfiguracji LED) Napięcie sieciowe V / Hz EconomyLine: ,987 lm (w zależności od konfiguracji LED) Wejście z układu 1 10 V i DALI Wydajność oprawy Do 120 lm/w sterującego Skorelowana temperatura GreenLine biel: 4000 K Opcje Zmiana natężenia strumienia świetlnego: Dynadimmer barwowa EconomyLine chłodna biel: 5700 K Fotokomórka: Minicell, 35 luksów Współczynnik oddawania 76, biel barw 68, chłodna biel Utrzymanie mocy GreenLine: godzin strumienia świetlnego (w EconomyLine: godzin lumenach) L80F10 Specyfikacje Optyka Asymetryczna wielkopowierzchniowa (A), symetryczna Instalacja Na ramie u góry słupa, suficie, ścianie oraz podłodze wielkopowierzchniowa (S), drogowa średnia (DM), drogowa szeroka Ułatwiający regulację pierścień wskazujący jest zintegrowany z (DW), drogowa wąska (DN) lub drogowa komfortowa (DC) obudową i wspornikiem Klosz Szyba, płaska Zalecana wysokość montażowa: 6 10 m Materiał Korpus: wysokociśnieniowy odlew aluminiowy, niekorodujący Regulacja kąta przechyłu: 15 Szkło: hartowane termicznie, grubość 4 mm Światło kierowane ku górze tylko do zastosowań we wnętrzach Zatrzaski: stal nierdzewna Temperatura otoczenia na zewnątrz: 40 C (30 C w pomieszczeniu) Soczewki: przezroczysty akryl Współczynnik oporu (Cx): 1 Kolor Surowe aluminium lub ultraciemny szary (GR) Maksymalna wartość SCx na stronę: 0,10 m² Inne kolory RAL dostępne na zamówienie Maksymalna regulacja w poziomie: od -180 do +180 Połączenie Blokowa złączka śrubowa Maksymalna regulacja w pionie: - 90 do +105 Konserwacja Dostęp przez otwarcie szyby przedniej na zawiasach Dławica 2 x M20 Nie jest wymaganie czyszczenie od środka Akcesoria Osłona przewodu Stylowe wsporniki do montażu na słupie (pojedyncze, podwójne, potrójne i poczwórne) dostępne na zamówienie 2

3 OptiFlood LED BVP506 Versions Więcej o produkcie 3

4 Warunki dotyczące zastosowań Średnia temperatura otoczenia 35 C Maksymalny poziom ściemnienia Nie dotyczy Certyfikaty i zastosowania Kod mechanicznej odporności na IK09 uderzenia Ochrona przeciwprzepięciowa (tryb 4/4 kv wspólny/różnicowy) Sterowniki i zmiana natężenia strumienia świetlnego Funkcja ściemniania brak Informacje podstawowe Znak CE CE Powłoka brak Typ pokrywy optycznej/soczewki GC Zawiera zasilacz tak Oznaczenie ENEC ENEC Oznaczenie palności NO Źródło wymienne tak Wersja lampy 3S Liczba jednostek osprzętu 1 Rodzina produktów BVP506 Wydajność początkowa (zgodna z normami IEC) Znamionowy wskaźnik oddawania barw 70 Dane techniczne oświetlenia Standardowy kąt nachylenia przy montażu 0 na wysięgniku Standardowy kąt nachylenia przy montażu 0 bezpośrednio na słupie Współczynnik emitowanego w 0 górną półprzestrzeń Wydajność wraz z upływem czasu (zgodna z normami IEC) Wskaźnik awaryjności zasilacza przy % h Informacje podstawowe (1/2) Kąt rozsyłu oprawy oświetleniowej Barwa źródła BVP506 ECO151-3S/657 I A 48 x barwa chłodnobiała BVP506 ECO166-3S/657 I A 48 x barwa chłodnobiała BVP506 ECO181-3S/657 I A 48 x barwa chłodnobiała BVP506 GRN98-3S/740 I A GR 48 x barwa biała BVP506 GRN107-3S/740 I A GR 48 x barwa biała BVP506 ECO166-3S/657 I A GR 48 x barwa chłodnobiała BVP506 ECO181-3S/657 I A GR 48 x barwa chłodnobiała BVP506 GRN98-3S/740 II A GR 48 x barwa biała BVP506 GRN107-3S/740 II A 48 x barwa biała GR BVP506 GRN117-3S/740 II A 48 x barwa biała GR BVP506 ECO151-3S/657 II A 48 x barwa chłodnobiała GR BVP506 ECO166-3S/657 II A 48 x barwa chłodnobiała GR BVP506 ECO181-3S/657 II A 48 x barwa chłodnobiała GR BVP506 ECO151-3S/657 I S 53 x barwa chłodnobiała BVP506 GRN98-3S/740 I S GR 53 x barwa biała BVP506 GRN107-3S/740 I S GR 53 x barwa biała BVP506 GRN117-3S/740 I S GR 53 x barwa biała BVP506 ECO151-3S/657 I S GR 53 x barwa chłodnobiała BVP506 ECO166-3S/657 I S GR 53 x barwa chłodnobiała BVP506 ECO181-3S/657 I S GR 53 x barwa chłodnobiała BVP506 GRN98-3S/740 II S GR 53 x barwa biała BVP506 GRN107-3S/740 II S 53 x barwa biała GR BVP506 GRN117-3S/740 II S 53 x barwa biała GR BVP506 ECO151-3S/657 II S 53 x barwa chłodnobiała GR Kod rodziny źródła Liczba źródeł 4

5 Kąt rozsyłu oprawy oświetleniowej Barwa źródła BVP506 ECO166-3S/657 II S GR 53 x barwa chłodnobiała BVP506 ECO181-3S/657 II S 53 x barwa chłodnobiała GR BVP506 GRN107-3S/740 I DM 73 x barwa biała BVP506 GRN117-3S/740 I DM 73 x barwa biała BVP506 ECO151-3S/657 I DM 73 x barwa chłodnobiała BVP506 GRN98-3S/740 I DM 73 x barwa biała GR BVP506 GRN107-3S/740 I DM 73 x barwa biała GR BVP506 ECO151-3S/657 I DM 73 x barwa chłodnobiała GR BVP506 ECO166-3S/657 I DM 73 x barwa chłodnobiała GR BVP506 ECO181-3S/657 I DM 73 x barwa chłodnobiała GR BVP506 GRN98-3S/740 II DM 73 x barwa biała GR BVP506 GRN107-3S/740 II DM 73 x barwa biała GR BVP506 ECO151-3S/657 II DM 73 x barwa chłodnobiała GR BVP506 ECO166-3S/657 II DM 73 x barwa chłodnobiała GR BVP506 ECO181-3S/657 II DM 73 x barwa chłodnobiała GR BVP506 ECO170-3S/740 I A 48 x barwa biała BVP506 ECO142-3S/740 I A 48 x barwa biała BVP506 ECO113-3S/740 I A 48 x barwa biała BVP506 ECO99-3S/740 I A 48 x barwa biała BVP506 GRN78-3S/740 I A 48 x barwa biała BVP506 GRN68-3S/740 I A 48 x barwa biała Kod rodziny źródła Liczba źródeł ECO ECO ECO ECO99 40 GRN78 48 GRN68 48 Informacje podstawowe (2/2) BVP506 ECO151-3S/657 I A asymetryczny BVP506 ECO166-3S/657 I A asymetryczny BVP506 ECO181-3S/657 I A asymetryczny BVP506 GRN98-3S/740 I A GR asymetryczny BVP506 GRN107-3S/740 I A GR asymetryczny BVP506 ECO166-3S/657 I A GR asymetryczny BVP506 ECO181-3S/657 I A GR asymetryczny BVP506 GRN98-3S/740 II A GR asymetryczny 5

6 BVP506 GRN107-3S/740 II A GR asymetryczny BVP506 GRN117-3S/740 II A GR asymetryczny BVP506 ECO151-3S/657 II A GR asymetryczny BVP506 ECO166-3S/657 II A GR asymetryczny BVP506 ECO181-3S/657 II A GR asymetryczny BVP506 ECO151-3S/657 I S symetryczny BVP506 GRN98-3S/740 I S GR symetryczny BVP506 GRN107-3S/740 I S GR symetryczny BVP506 GRN117-3S/740 I S GR symetryczny BVP506 ECO151-3S/657 I S GR symetryczny BVP506 ECO166-3S/657 I S GR symetryczny BVP506 ECO181-3S/657 I S GR symetryczny BVP506 GRN98-3S/740 II S GR symetryczny BVP506 GRN107-3S/740 II S GR symetryczny BVP506 GRN117-3S/740 II S GR symetryczny BVP506 ECO151-3S/657 II S GR symetryczny BVP506 ECO166-3S/657 II S GR symetryczny BVP506 ECO181-3S/657 II S GR symetryczny BVP506 GRN107-3S/740 I DM rozsył światłości średni BVP506 GRN117-3S/740 I DM rozsył światłości średni BVP506 ECO151-3S/657 I DM rozsył światłości średni BVP506 GRN98-3S/740 I DM GR rozsył światłości średni BVP506 GRN107-3S/740 I DM GR rozsył światłości średni BVP506 ECO151-3S/657 I DM GR rozsył światłości średni BVP506 ECO166-3S/657 I DM GR rozsył światłości średni BVP506 ECO181-3S/657 I DM GR rozsył światłości średni BVP506 GRN98-3S/740 II DM GR rozsył światłości średni BVP506 GRN107-3S/740 II DM GR rozsył światłości średni BVP506 ECO151-3S/657 II DM GR rozsył światłości średni BVP506 ECO166-3S/657 II DM GR rozsył światłości średni BVP506 ECO181-3S/657 II DM GR rozsył światłości średni BVP506 ECO170-3S/740 I A asymetryczny BVP506 ECO142-3S/740 I A asymetryczny BVP506 ECO113-3S/740 I A asymetryczny BVP506 ECO99-3S/740 I A asymetryczny BVP506 GRN78-3S/740 I A asymetryczny BVP506 GRN68-3S/740 I A asymetryczny Wydajność początkowa (zgodna z normami IEC) Znamionowa temperatura barwowa Początkowy strumień świetlny BVP506 ECO151-3S/657 I A 5700 K lm BVP506 ECO166-3S/657 I A 5700 K lm BVP506 ECO181-3S/657 I A 5700 K lm BVP506 GRN98-3S/740 I A GR 4000 K 8417 lm BVP506 GRN107-3S/740 I A GR 4000 K 9149 lm BVP506 ECO166-3S/657 I A GR 5700 K lm BVP506 ECO181-3S/657 I A GR 5700 K lm BVP506 GRN98-3S/740 II A GR 4000 K 8417 lm BVP506 GRN107-3S/740 II A GR 4000 K 9149 lm BVP506 GRN117-3S/740 II A GR 4000 K 9942 lm BVP506 ECO151-3S/657 II A GR 5700 K lm BVP506 ECO166-3S/657 II A GR 5700 K lm BVP506 ECO181-3S/657 II A GR 5700 K lm BVP506 ECO151-3S/657 I S 5700 K lm BVP506 GRN98-3S/740 I S GR 4000 K 8417 lm BVP506 GRN107-3S/740 I S GR 4000 K 9149 lm BVP506 GRN117-3S/740 I S GR 4000 K 9942 lm BVP506 ECO151-3S/657 I S GR 5700 K lm BVP506 ECO166-3S/657 I S GR 5700 K lm BVP506 ECO181-3S/657 I S GR 5700 K lm BVP506 GRN98-3S/740 II S GR 4000 K 8417 lm BVP506 GRN107-3S/740 II S GR 4000 K 9149 lm BVP506 GRN117-3S/740 II S GR 4000 K 9942 lm BVP506 ECO151-3S/657 II S GR 5700 K lm BVP506 ECO166-3S/657 II S GR 5700 K lm BVP506 ECO181-3S/657 II S GR 5700 K lm BVP506 GRN107-3S/740 I DM 4000 K 9149 lm Znamionowa temperatura barwowa Początkowy strumień świetlny BVP506 GRN117-3S/740 I DM 4000 K 9942 lm BVP506 ECO151-3S/657 I DM 5700 K lm BVP506 GRN98-3S/740 I DM GR 4000 K 8417 lm BVP506 GRN107-3S/740 I DM GR 4000 K 9149 lm BVP506 ECO151-3S/657 I DM GR 5700 K lm BVP506 ECO166-3S/657 I DM GR 5700 K lm BVP506 ECO181-3S/657 I DM GR 5700 K lm BVP506 GRN98-3S/740 II DM GR 4000 K 8417 lm BVP506 GRN107-3S/740 II DM GR 4000 K 9149 lm BVP506 ECO151-3S/657 II DM GR 5700 K lm BVP506 ECO166-3S/657 II DM GR 5700 K lm BVP506 ECO181-3S/657 II DM GR 5700 K lm BVP506 ECO170-3S/740 I A 4000 K lm BVP506 ECO142-3S/740 I A 4000 K lm BVP506 ECO113-3S/740 I A 4000 K 9988 lm BVP506 ECO99-3S/740 I A 4000 K 8386 lm BVP506 GRN78-3S/740 I A 4000 K 6793 lm BVP506 GRN68-3S/740 I A 4000 K 6019 lm 6

7 Mechanika i korpus Kolor BVP506 ECO151-3S/657 I A ALU BVP506 ECO166-3S/657 I A ALU BVP506 ECO181-3S/657 I A ALU BVP506 GRN98-3S/740 I A GR GR BVP506 GRN107-3S/740 I A GR GR BVP506 ECO166-3S/657 I A GR GR BVP506 ECO181-3S/657 I A GR GR BVP506 GRN98-3S/740 II A GR GR BVP506 GRN107-3S/740 II A GR GR BVP506 GRN117-3S/740 II A GR GR BVP506 ECO151-3S/657 II A GR GR BVP506 ECO166-3S/657 II A GR GR BVP506 ECO181-3S/657 II A GR GR BVP506 ECO151-3S/657 I S ALU BVP506 GRN98-3S/740 I S GR GR BVP506 GRN107-3S/740 I S GR GR BVP506 GRN117-3S/740 I S GR GR BVP506 ECO151-3S/657 I S GR GR BVP506 ECO166-3S/657 I S GR GR BVP506 ECO181-3S/657 I S GR GR BVP506 GRN98-3S/740 II S GR GR BVP506 GRN107-3S/740 II S GR GR BVP506 GRN117-3S/740 II S GR GR Kolor BVP506 ECO151-3S/657 II S GR GR BVP506 ECO166-3S/657 II S GR GR BVP506 ECO181-3S/657 II S GR GR BVP506 GRN107-3S/740 I DM ALU BVP506 GRN117-3S/740 I DM ALU BVP506 ECO151-3S/657 I DM ALU BVP506 GRN98-3S/740 I DM GR GR BVP506 GRN107-3S/740 I DM GR GR BVP506 ECO151-3S/657 I DM GR GR BVP506 ECO166-3S/657 I DM GR GR BVP506 ECO181-3S/657 I DM GR GR BVP506 GRN98-3S/740 II DM GR GR BVP506 GRN107-3S/740 II DM GR GR BVP506 ECO151-3S/657 II DM GR GR BVP506 ECO166-3S/657 II DM GR GR BVP506 ECO181-3S/657 II DM GR GR BVP506 ECO170-3S/740 I A ALU BVP506 ECO142-3S/740 I A ALU BVP506 ECO113-3S/740 I A ALU BVP506 ECO99-3S/740 I A ALU BVP506 GRN78-3S/740 I A ALU BVP506 GRN68-3S/740 I A ALU 2017 Philips Lighting Holding B.V. Wszelkie prawa zastrzeżone. Dane mogą ulec zmianie bez uprzedniego powiadomienia. Znak towarowy jest własnością Philips Lighting Holding B.V. lub odpowiednich podmiotów , Marzec 23 -
