1 FIBARO Dimmer

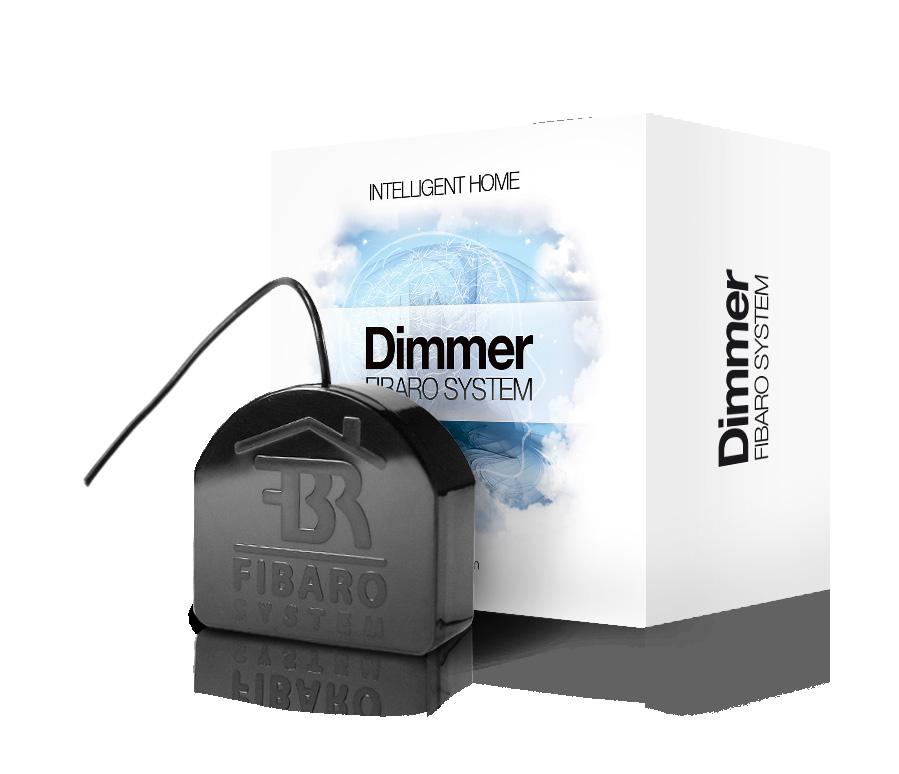

2 FIBARO Dimmer Przy użyciu ściemniacza można włączać i ściemniać różne rodzaje oświetlenia. Ściemniacz FIBARO automatycznie rozpoznaje podłączone obciążenie, jest zabezpieczony przed przeciążeniem, zwarciem, pracuje bezgłośnie i dysponuje funkcją "miękkiego" startu, która umożliwia łagodne rozjaśnienie podłączonego obciążenia.

3 Dimmer parametry techniczne Wymiary: 37x42x17mm (do montażu w puszkach Ø 50mm); Napięcie zasilania: 230V±10% 50/60Hz; Moc wyjściowa: W (dla obciążeń rezystancyjnych) Zabezpieczenie nadprądowe: 2,5 A; Zużycie energii elektrycznej: <0.8W; Temperatura pracy: 0 o C 40 o C (ograniczenia temp.: 105 o C); Zasięg: do 50m i do 30m w budynkach; Sterowanie przez urządzenia systemu FIBARO, dowolny kontroler Z-Wave i przycisk, do którego jest podłączony (mono- lub bistabilny).

4 Bypass L N BYPASS Współpracuje ze Ściemniaczem FIBARO, Umożliwia podłączenie świetlówek, oświetlenia LED nawet na instalacji bez przewodu neutralnego Umożliwia ściemnianie dowolnego ściemnialnego źródła światła, nawet o minimalnym poborze mocy - np. dioda LED o mocy 0,5W. L N O Sx S2 ŚCIEMNIACZ OBJAŚNIENIA DO SCHEMATU PODŁĄCZENIA ŚCIEMNIACZA Z BYPASSEM: L - zacisk przewodu fazowego N - zacisk przewodu neutralnego O - zacisk wyjściowy ściemniacza (sterowanie pod³¹czonym oświetleniem) Sx - zacisk zasilania ³¹cznika pod³¹czonego do ściemniacza S2 - zacisk klawisza nr 2 S1 - zacisk klawisza nr 1 (posiada opcjê wprowadzenia urz¹dzenia w stan uczenia siê) B - przycisk serwisowy (s³u y do dodawania i usuwania urz¹dzenia z systemu) B S1

5 Montaż ściemniacza OFF 1. Przed przystąpieniem do montażu upewnić się, że napięcie sieciowe jest odłączone. 2. Wyjąć klawisze odpowiedzialne za sterowanie oświetleniem. UWAGA! Zagrożenie życia spowodowane prądem elektrycznym.

6 Montaż ściemniacza Połączenie 2-przewodowe L N L N L N O Sx S2 S1 ŚCIEMNIACZ B L N O Sx S2 S1 ŚCIEMNIACZ B Łącznik pojedynczy Łącznik podwójny 3. Podłączyć moduł wg schematu połączenia 2-przewodowego lub 3-przewodowego. L N Połączenie 3-przewodowe L N OBJAŚNIENIA DO SCHEMATU: L - zacisk przewodu fazowego N - zacisk przewodu neutralnego O - zacisk wyjściowy ściemniacza (sterowanie pod³¹czonym oświetleniem) Sx - zacisk zasilania ³¹cznika pod³¹czonego do ściemniacza S2 - zacisk klawisza nr 2 S1 - zacisk klawisza nr 1 (posiada opcjê wprowadzenia urz¹dzenia w stan uczenia siê) B - przycisk serwisowy (s³u y do dodawania i usuwania urz¹dzenia z systemu) L N O Sx S2 S1 ŚCIEMNIACZ B Łącznik pojedynczy L N O Sx S2 S1 ŚCIEMNIACZ B Łącznik podwójny

7 Montaż ściemniacza 4. elektrycznej i ułóż antenę. 5. Przykręć klawisze

8 Uruchomienie ściemniacza 1. Dodawanie modułu do sieci Z-Wave Krok 1 Krok 2 Krok 3 Podłączyć urządzenie zgodnie ze schematem elektrycznym. Włączyć napięcie sieciowe 230V. Ściemniacz musi być w zasięgu kontrolera Home Center, gdyż tryb dodawania do systemu FIBARO wymaga bezpośredniej komunikacji z kontrolerem. Zidentyfikować klawisz nr 1, który umożliwia zapalenie światła. Krok 4 Krok 5 Ustawić kontroler Home Center w tryb dodawania urządzenia lub usunięcia z sieci. Ściemniacz wchodzi w tryb dodawania i usuwania po szybkim trzykrotnym wciśnięciu przycisku podłączonego do zacisku S1 lub przycisku B znajdującego się wewnątrz obudowy urządzenia. W przypadku łącznika bistabilnego należy wykonać 3 zmiany stanu.

9 Funkcje zaawansowane Asocjacje: Zastosowanie asocjacji pozwala Ściemniaczowi na bezpośrednie sterowanie innym urządzeniem w sieci Z-Wave np. innym Ściemniaczem, Łącznikiem, Sterownikiem Rolety lub sceną (sceną tylko z pośrednictwem kontrolera Home Center).

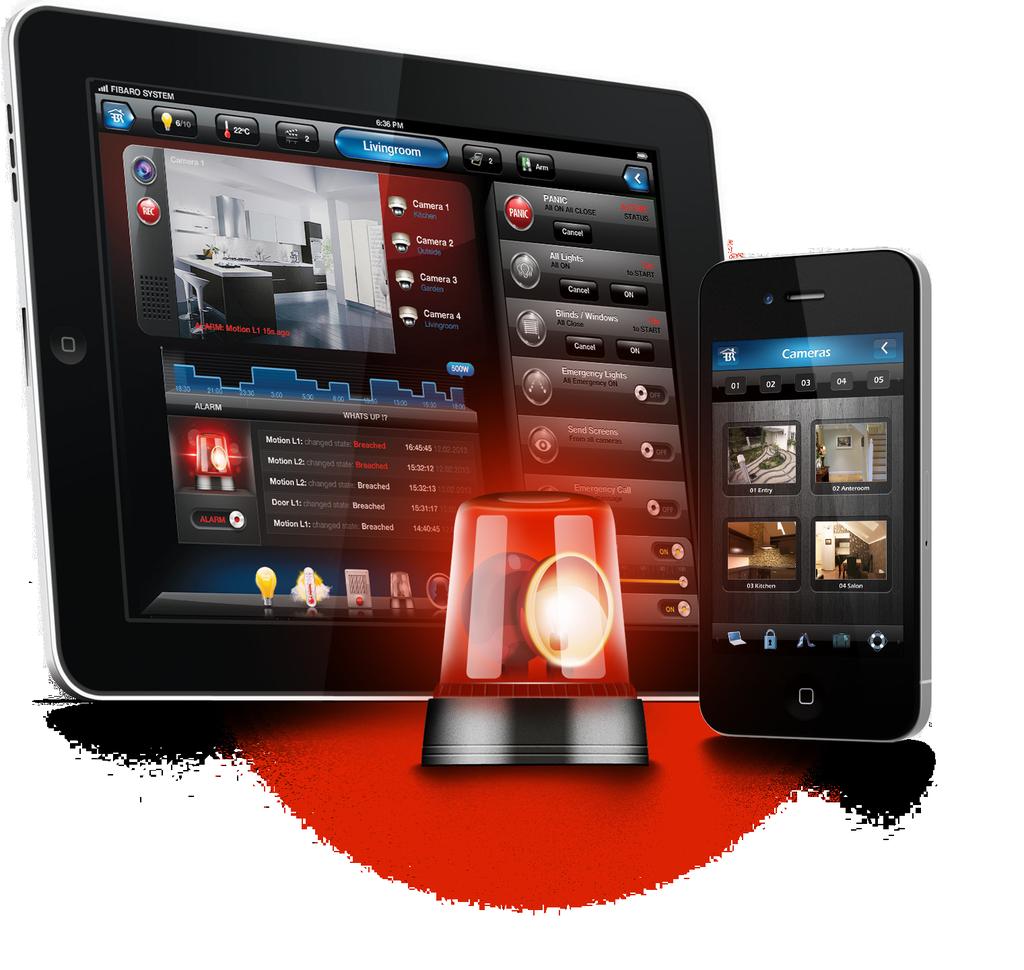

10 Funkcje zaawansowane Obsługa ramek alarmowych: System FIBARO umożliwia ustawienie reakcji urządzeń na sytuacje alarmowe. Ściemniacz FIBARO obsługuje następujące typy alarmów: Alarm ogólnego przeznaczenia - GENERAL PURPOSE ALARM Alarm dymu - ALARM CO2, ALARM CO, ALARM SMOKE Alarm zalania wodą - ALARM WATER Alarm temperatury - ALARM HEAT

11 Funkcje zaawansowane Ramki alarmowe są wysyłane przez urządzenia będące sensorami systemu (np. czujniki zalania, czujniki dymu, czujniki ruchu itp.). Urządzenie może reagować w następujący sposób na otrzymane ramki: 0 - DEZAKTYWACJA - urządzenie nie reaguje na ramki alarmowe 1 - ALARM ŚCIEMNIACZA WŁ - urządzenie włącza się po wykryciu alarmu 2 - ALARM ŚCIEMNIACZA WYŁ - urządzenie wyłącza się po wykryciu alarmu 3 - ALARM FLASHING - urządzenie cyklicznie zmienia swój stan na przeciwny po wykryciu alarmu (gaśnie i zapala się naprzemiennie)

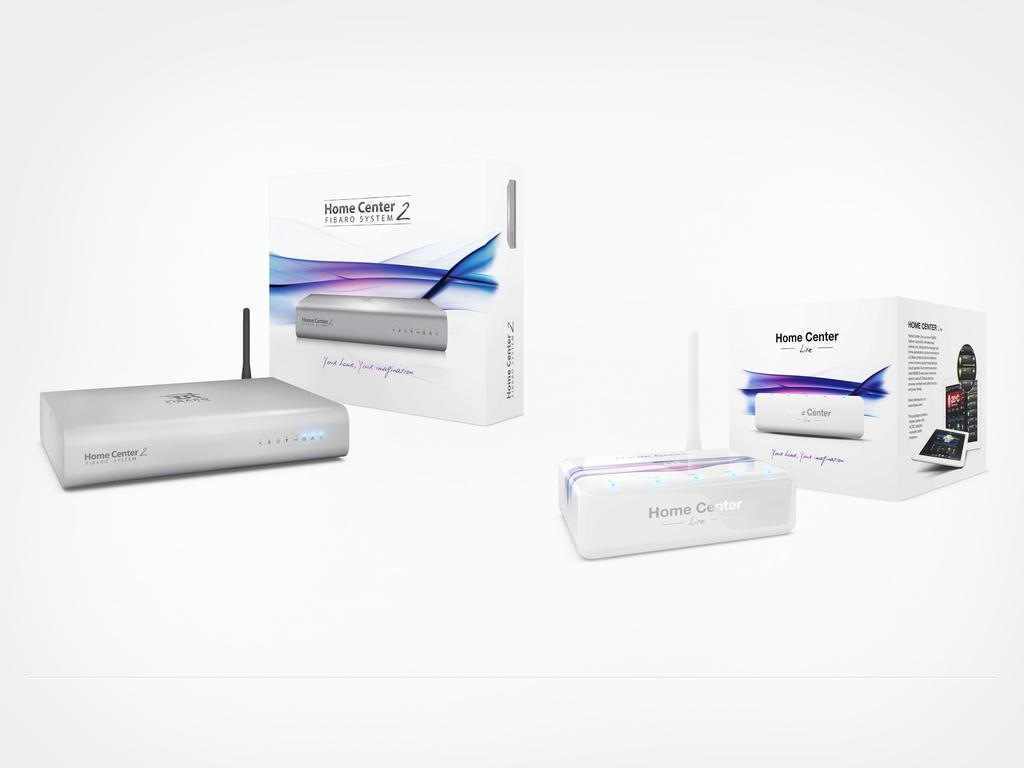

12 Elementy SYSTEMU FIBARO Home Center 2 Home Center Lite

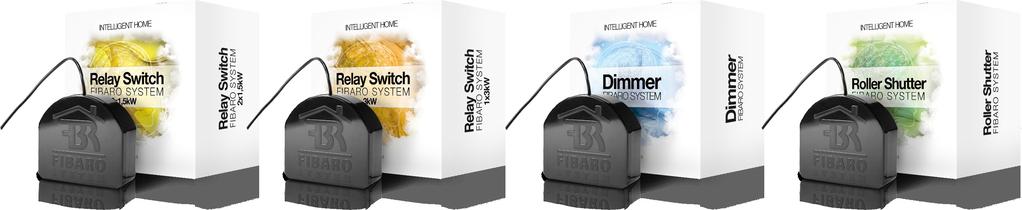

13 Elementy SYSTEMU FIBARO Relay Switch 2x1,5kW Relay Switch 3kW/2,5kW Dimmer Roller Shutter Bypass

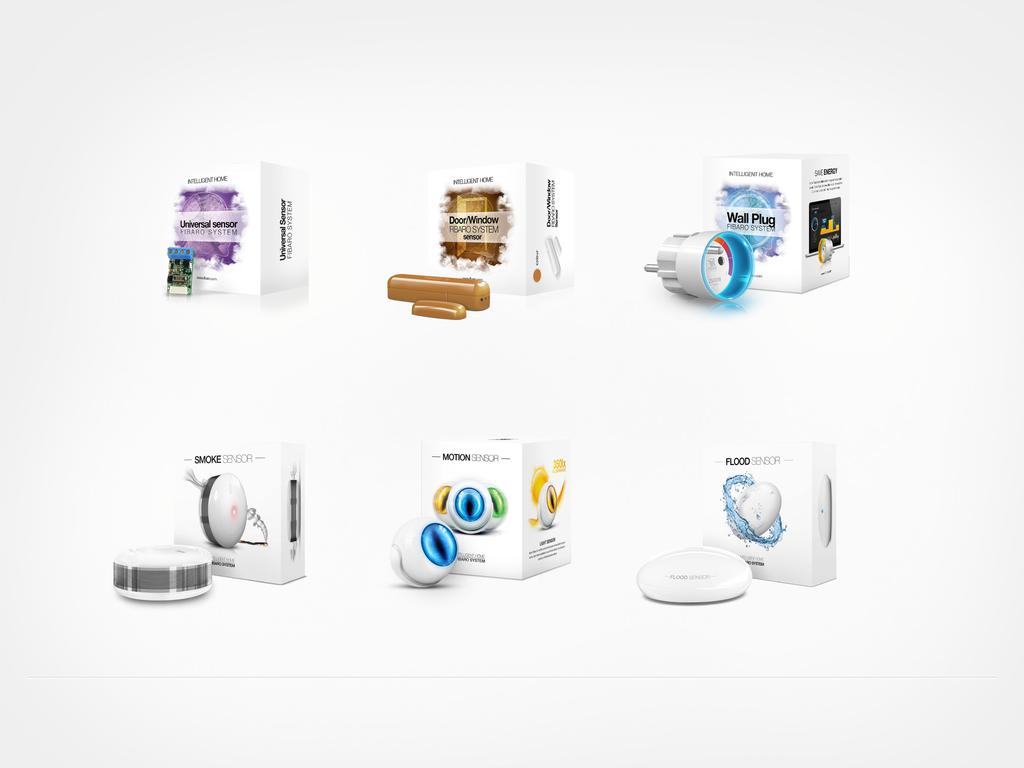

14 Elementy SYSTEMU FIBARO Universal Binary Sensor Door/Window Sensor Wall Plug Smoke Sensor Motion Sensor Flood Sensor
