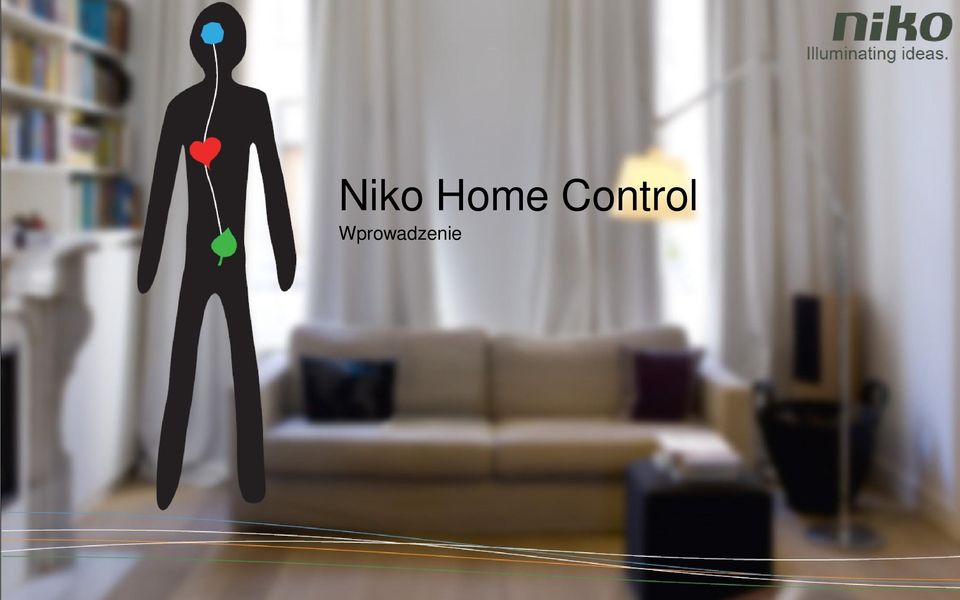

1 Niko Home Control Wprowadzenie 1

2 Firma rodzinna, z długoletnią tradycją, założona w 1919 roku przez braci De Backer Lider na belgijskim rynku łączników i gniazd elektrycznych, producent osprzętu elektrycznego i automatyki domowej Osiem oddziałów w siedmiu krajach w Europie Ponad 800 pracowników Obrót roczny przekraczający 120 milionów euro Ponad 5000 różnych produktów sprzedawanych w ilościach od 10 części do miliona jednostek

3 Kamienie milowe: Pierwszy luksusowy, wykończony skórą łącznik w Europie Pierwszy elektroniczny ściemniacz Nikobus: system automatyki domowej firmy Niko z własnym protokołem Przełączniki serii Niko Intense i Niko Pure wyróżnione nagrodą if Product Design Award Wprowadzenie na rynek pierwszego łącznika opartego na koncepcji Niko Mysterious Przyznanie prestiżowej nagrody Red Dot Award dla linii produktowej Niko Mysterious łącznik Niko Mysterious z czujnikiem ruchu Przyznanie prestiżowej nagrody Red Dot Award za eco display

4 MISJA STRUKTURA BADANIA I ROZWÓJ BELGIJSKA JAKOŚĆ ŚRODOWISKO Rozwiązania dla zmieniającego się świata Trzy organizacje dla trzech rynków: systemy zarządzania budynkiem, sektor opieki i usługi Przyjazne oddziaływanie na środowisko poprzez innowacyjne projektowanie - Na ten cel firma przeznacza 7% rocznego obrotu Kontrola, jakości w każdej fazie produkcji Niko idzie o krok dalej

5 5 René Magritte ( 1898, 1967) Surrealistyczny malarz belgijski

6 Przegląd Dlaczego Niko Home Control? Aktualna sytuacja na rynku Techniczna ewolucja w budownictwie Rozpoczęcie nowego projektu Wstępna rozmowa z klientem Możliwości Niko Home Control Rozpoczęcie pracy z Niko Home Control Metody pracy Przegląd produktów Niko Home Control Lista produktów/konfiguracja rozdzielni elektrycznej 6

7 Przegląd Konfiguracja instalacji Przesyłanie ustawień Ukończenie i późniejsza weryfikacja 7

8 Rolety Wykrywanie dymu Wentylacja Audio Oświetlenie Alarm antywłamaniowy Żaluzje Kontrola dostępu Ogrzewanie Gniazdka Ewolucja techniczna w przemyśle budowlanym

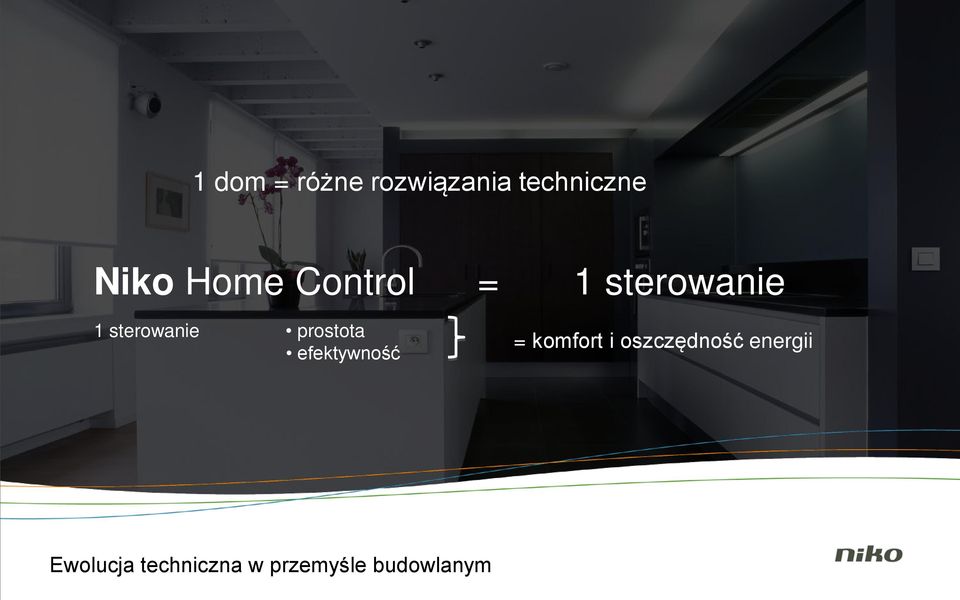

9 1 dom = różne rozwiązania techniczne Niko Home Control = 1 sterowanie 1 sterowanie prostota efektywność = komfort i oszczędność energii Ewolucja techniczna w przemyśle budowlanym

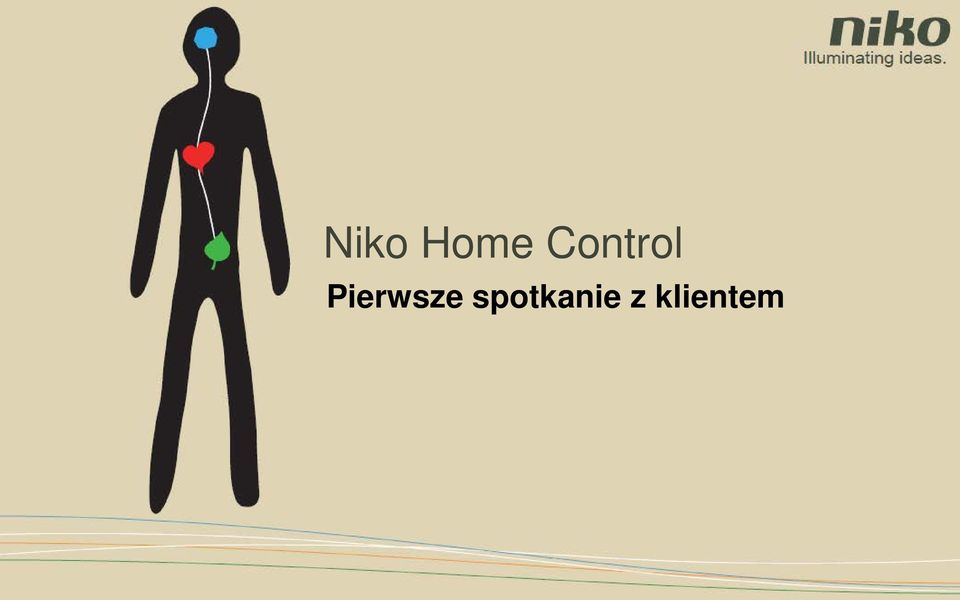

10 Niko Home Control Pierwsze spotkanie z klientem

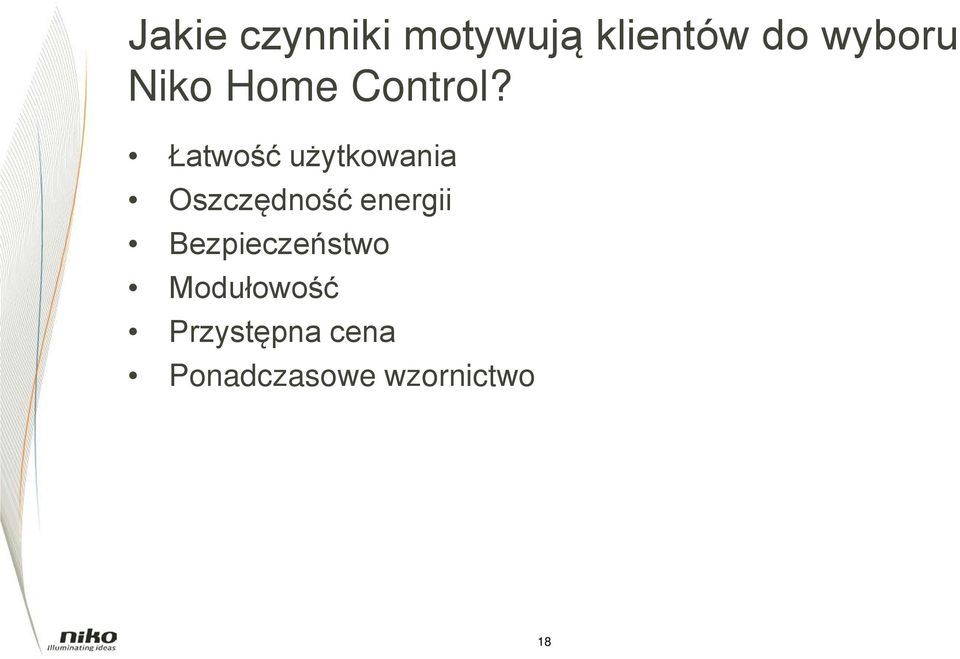

11 Jakie czynniki motywują klientów do wyboru Niko Home Control? Łatwość użytkowania Oszczędność energii Bezpieczeństwo Modułowość Przystępna cena Ponadczasowe wzornictwo 18

12 Możliwości Niko Home Control think komfort, łatwość obsługi, bezpieczeństwo, kontrola, elastyczność, łatwość montażu i programowania love ponadczasowe wzornictwo, estetyka, kreowanie scen świetlnych, ekran dotykowy, smartfon, oprogramowanie użytkownika Niko Home Control wprowadzi Cię w dobry nastrój. care dbałość o środowisko naturalne i pieniądze klienta, pomiar energii elektrycznej, gazu i wody, ogrzewanie z podziałem na strefy, wentylacja i obsługa żaluzji Niko Home Control oferuje to wszystko, przy wyjątkowo niskim zużyciu energii przez samą instalację.

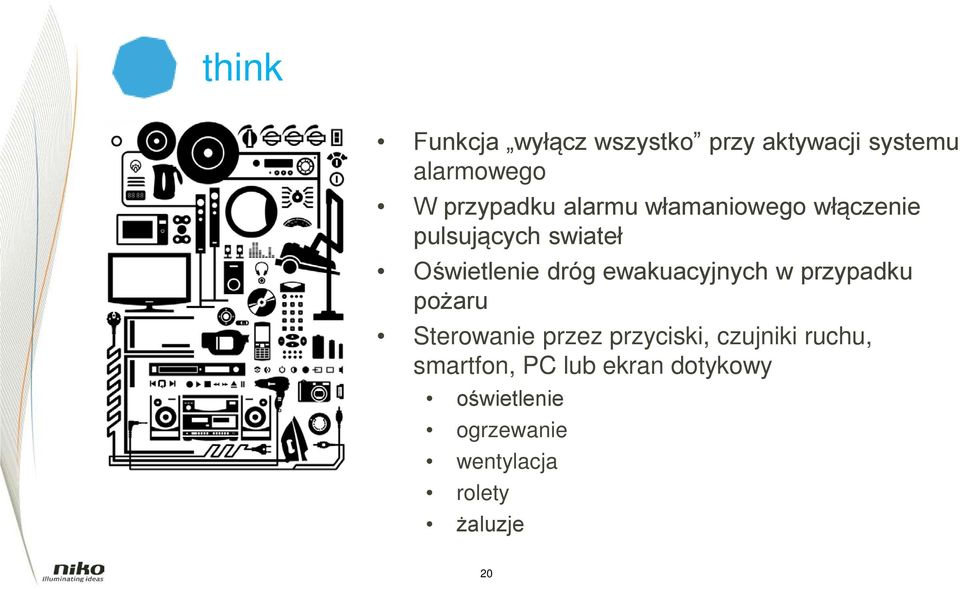

13 think Funkcja wyłącz wszystko przy aktywacji systemu alarmowego W przypadku alarmu włamaniowego włączenie pulsujących swiateł Oświetlenie dróg ewakuacyjnych w przypadku pożaru Sterowanie przez przyciski, czujniki ruchu, smartfon, PC lub ekran dotykowy oświetlenie ogrzewanie wentylacja rolety żaluzje 20

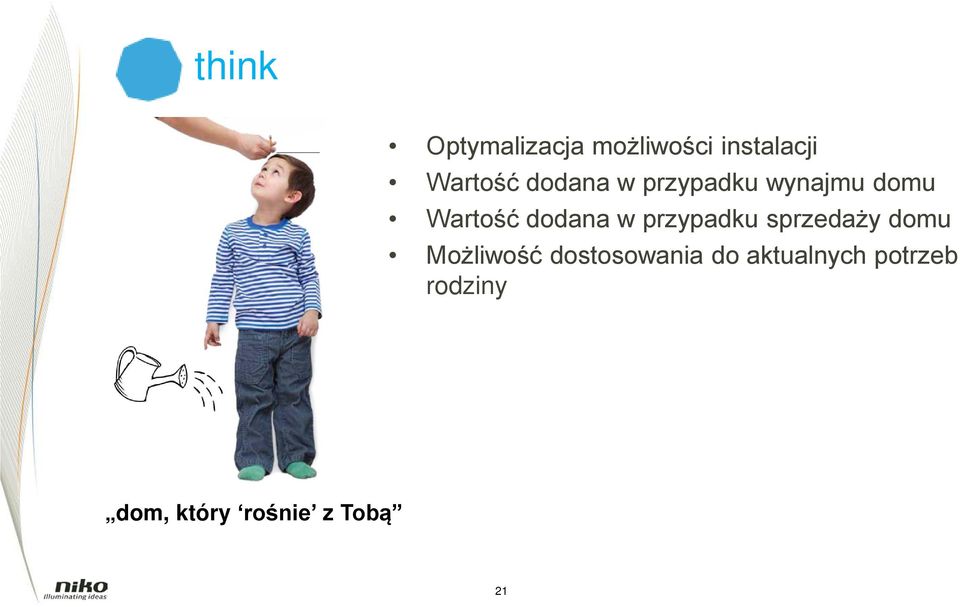

14 think Optymalizacja możliwości instalacji Wartość dodana w przypadku wynajmu domu Wartość dodana w przypadku sprzedaży domu Możliwość dostosowania do aktualnych potrzeb rodziny dom, który rośnie z Tobą 21

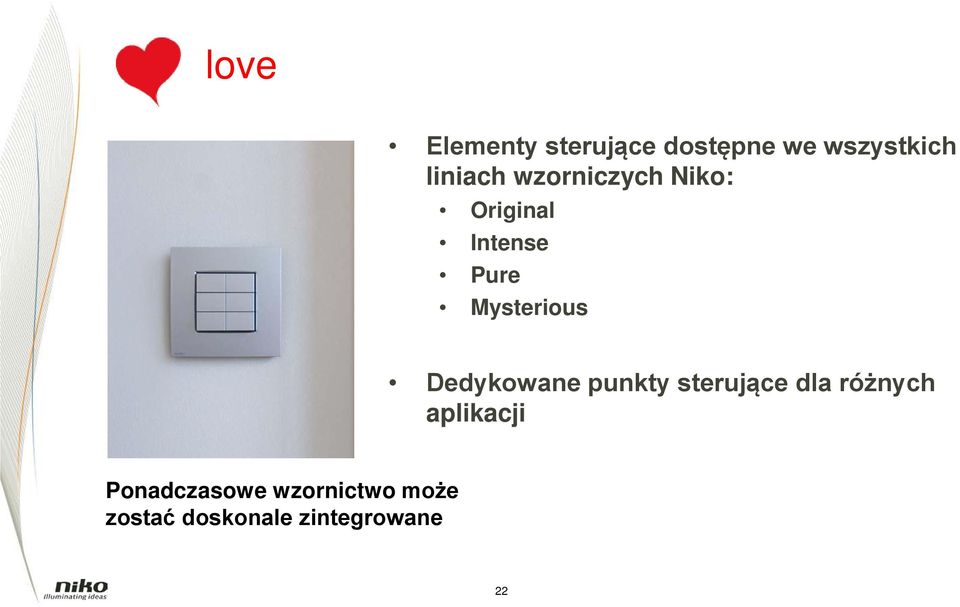

15 love Elementy sterujące dostępne we wszystkich liniach wzorniczych Niko: Original Intense Pure Mysterious Dedykowane punkty sterujące dla różnych aplikacji Ponadczasowe wzornictwo może zostać doskonale zintegrowane 22

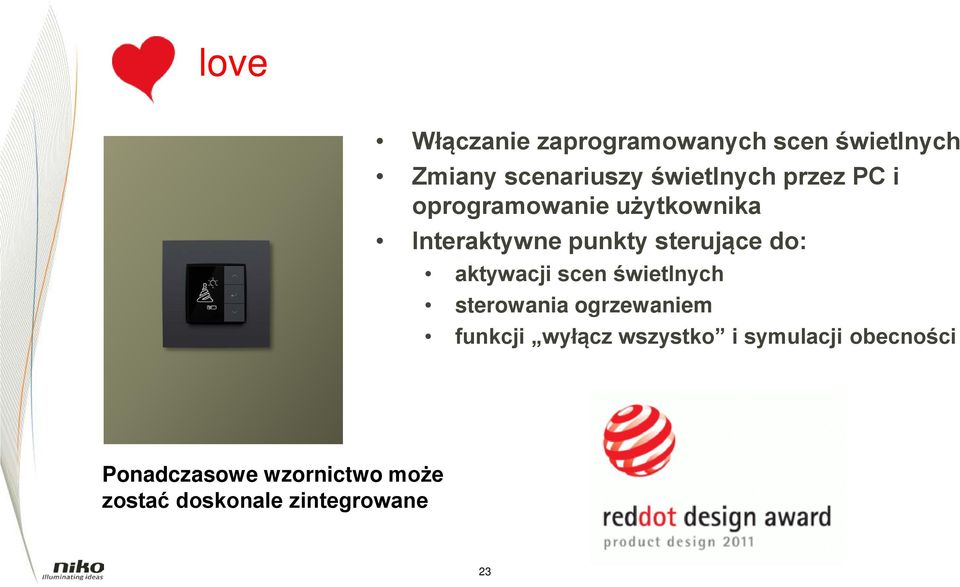

16 love Włączanie zaprogramowanych scen świetlnych Zmiany scenariuszy świetlnych przez PC i oprogramowanie użytkownika Interaktywne punkty sterujące do: aktywacji scen świetlnych sterowania ogrzewaniem funkcji wyłącz wszystko i symulacji obecności Ponadczasowe wzornictwo może zostać doskonale zintegrowane 23

17 love Możliwość sterowania poprzez: ekran dotykowy smartfon PC z oprogramowaniem użytkownika Używanie przyjaznych urządzeń sterujących 24

18 love Automatyzacja powtarzających się czynności Dodatkowy komfort, dzięki automatyzacji w oparciu o czas, czujniki zmierzchowe, fotokomórki,... Łączenie kilku warunków poprzez funkcje logiczne Nadaje się do: oświetlenia zewnętrznego rolet żaluzji oświetlenia podstawowego korytarzy i klatek schodowych... 25

19 care Badania pokazują, że możemy zaoszczędzić od 5 do 15% energii, dzięki wizualizacji jej zużycia Osoby świadome zużywanej przez nie energii, są bardziej skłonne do jej oszczędzania! Ekologicznie i oszczędnie 26

20 care Niko Home Control pozwala wyświetlić aktualne zużycie energii elektrycznej, wody i gazu oraz rejestruje wszystkie dane, umożliwiając długoterminowe porównania. Niezależnie od szerokiego zakresu możliwości Niko Home Control jest niezwykle energooszczędne! Ekologicznie i oszczędnie 27

21 care Możliwość ściemniania oświetlenia, także energooszczędnych źródeł światla i ściemnialnych diod LED Montaż podtynkowy i natynkowy detektorów ruchu, które mogą być podłączone bezpośrednio do przewodów przycisku Moduł czujnika cyfrowego pozwala na podłączenie do innych produktów Rozsądne zużycie energii 28

22 Pierwsze spotkanie z klientem Użyteczne narzędzia marketingowe: 29

23 Porady! Dokonanie precyzyjnych ustaleń z klientem. Oferta i projekt wyszczególniający wszystkie funkcjonalności powinny zostać wspólnie uzgodnione Po wykonaniu prac powinna nastąpić weryfikacja efektów końcowych z wcześniejszymi założeniami. 30

24 Przyciski sterujące Dedykowane przyciski sterujące: ściemnianie love ściemnianie (2 przyciski) 1 ustawienie pamięci 37

25 Przyciski sterujące Dedykowane przyciski sterujące: sterowanie roletami love otwórz/zatrzymaj/zamknij 1 ustawienie pamięci 38

26 Przyciski sterujące Dedykowane przyciski sterujące: sterowanie wentylacją love wentylacja: 3 ustawienia prędkości boost = włączenie prędkości 3 na określony przedział czasu 39

27 Przyciski sterujące think 40

28 Przyciski sterujące Dedykowane przyciski sterujące Wyświetlacz Eko Przycisk scen świetlnych Termostat care love 41

29 Czujki ruchu care think 42

30 Okablowanie Wszystkie sterowniki są podłączone do magistrali. Magistrala dwuprzewodowa 26VDC Niespolaryzowana Nie wymaga skrętki Nie wymaga kabli ekranowanych 43

31 Topologia okablowania Dowolna topologia magistrali (gwiazda/linia/mieszana) Nie wymagarezystorów końca linii think

32 Okablowanie Maks. długość kabla magistrali: 0.8mm (0.5mm²) = 250m 0.6mm (0.25mm²) = 150m 0.5mm (0.20mm²) = 100m Długość kabla należy liczyć od głównego modułu zasilającego Maksymalnie 70 sterowników na każdy moduł zasilający (w tym maks. 20 z informacją zwrotną, detektorów ruchu, wyświetlaczy Eko, termostatów,...)

33 Okablowanie - bezpieczeństwo Izolacja pomiędzy siecią zasilającą a magistralą musi być podwójna, zgodnie z normami europejskimi EN dla przepięcia kategorii III (4kV) = instalacje stacjonarne zgodnie z IEC Większość kabli zasilajacych 230V posiada izolację 4kV. 46

34 Okablowanie - bezpieczeństwo Odległość od wody Niko Home Control może być zastosowane w strefie (Vol.) 2. Niko Home Control can be used in 47

35 Montaż instalacji Niko Home Control mniej wiercenia i bruzdowania nie wymaga tras kablowych pomiędzy lącznikami a sufitem mniej perforacji sufitu większość okablowania może być ukryta pod podłogą think 48

36 Montaż instalacji Niko Home Control Porada! Mniej tras kablowych przy zastowaniu zdecentralizowanego systemu rozdzielczego. think 49

37 Montaż instalacji Niko Home Control Porada! Twórz pętlę z kabla magistrali tam gdzie jest to możliwe. Nie należy jednak zamykać pętli podłączać jej końca. W przypadku uszkodzenia przewodu można podłączyć drugi koniec pętli, aby wszystko działało prawidłowo. think 50

38 Moduły wyjściowe Zasilacz Moduł sterujący think 64

39 Moduły wyjściowe Maksymalnie 12 urządzeń modułowych na szynie DIN 65

40 Moduły wyjściowe Rozdzielacz Moduł Moduł wentylacji Moduł szyny sterowania silnikiem ogrzewania i chłodzenia Maksymalnie 24 urządzenie modułowe na zasilacz 66

41 Programowanie ręczne Naciśnij przycisk "PROG" przez 2 sekundy, zaświeci się dioda LED Naciśnij przycisk Wybierz wyjście, którym chcesz sterować Programowanie ręczne zostanie nadpisane przez programowanie z PC Programowania ręcznego nie można dołączyć do programowania z PC 70

42 Diagnostyka Komunikacja połączenia TCP/IP Instalacja w trybie testowym: diody LED sygnalizują stan wyjść Status LED: świeci = OK / miga = błąd Wskazuje aktualny stan wyjścia Zasilanie jest podłączone do instalacji Komunikacja na magistrali (np. naciśnięcie lub zwolnienie przycisku) Informuje, że zasilacz jest zasilaczem Master 71

43 Maksymalna długość kabla magistrali: 0.8mm (0.5mm²) = 250m 0.6mm (0.25mm²) = 150m 0.5mm (0.20mm²) = 100m Maksymalnie 70 sterowników na zasilacz (w tym 20 z informacją zwrotną, czujek ruchu, wyświetlaczy Eko, termostatów,...) < 20 metrów: traktowana jako jedna rozdzielnia > 20 metrów: dodaj zasilacz w drugiej rozdzielni Maksymalnie 24 urządzenia modułowe na jeden zasilacz Maksymalnie 12 urządzeń na szynie DIN 79 Maksymalnie : 3 zasilacze = 72 urządzenia modułowe = 210 sterowników

44 Podział obwodów / zabezpieczenia Wyjście wyposażone jest w styki o obciążalności 16A. Styki są jednofazowe. Obwody oświetleniowe mogą zostać zabezpieczone w taki sam sposób jak w klasycznej instalacji Gniazdami można sterować bezpośrednio z modułów jeżeli są chronione bezpiecznikami 16A. Należy pamiętać, aby nie obciążać modułów ponad dozwolone maksimum. Należy zapewnić dodatkowy obwód zapewniajacy energię dla zasilacza. Wejście napięciowe modułu pomiaru energii może być podłączone do tego samego zabezpieczenia. 80

45 Odporność na usterki Zapasowy zasilacz Zapasowy moduł sterujący 81

46 Schematy połączeń 82

47 Schematy połączeń 83

48 Schematy połączeń 84

49 Inne moduły: czujnik cyfrowy 85

50 Inne moduły: interfejs IP 86

51 Inne moduły: moduł rozdzielacza 87

52 Inne moduły: moduł pomiarowy (1 kanałowy) 88

53 Inne moduły: moduł pomiarowy (3 kanałowy) 89

54 Inne moduły: moduł ogrzewania lub chłodzenia 90

55 Inne moduły: moduł ogrzewania lub chłodzenia 91

56 Inne moduły: moduł ogrzewania lub chłodzenia 92

57 Inne moduły: interfejs Nikobus 93
