1 IG-136-PL Ogólna instrukcja obsługi System cgm.3 w izolacji gazowej SF 6 do 40,5 kv LIB Stacje transformatorowe Rozdzielnice pierwotnego rozdziału energii Rozdzielnice wtórnego rozdziału energii Ochrona i automatyzacja Tablice rozdzielcze niskiego napięcia Transformatory rozdzielcze

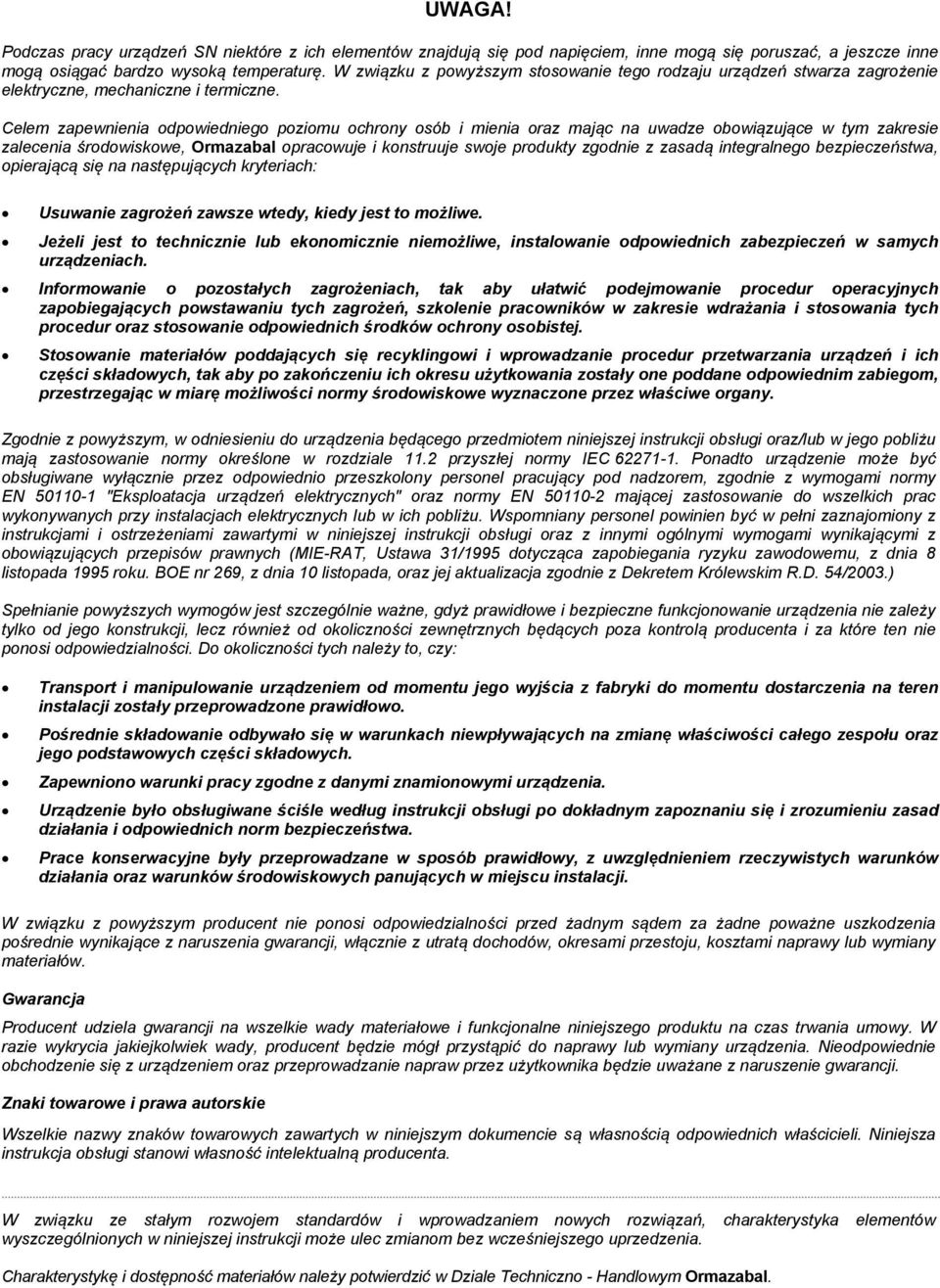

2 UWAGA! Podczas pracy urządzeń SN niektóre z ich elementów znajdują się pod napięciem, inne mogą się poruszać, a jeszcze inne mogą osiągać bardzo wysoką temperaturę. W związku z powyższym stosowanie tego rodzaju urządzeń stwarza zagrożenie elektryczne, mechaniczne i termiczne. Celem zapewnienia odpowiedniego poziomu ochrony osób i mienia oraz mając na uwadze obowiązujące w tym zakresie zalecenia środowiskowe, Ormazabal opracowuje i konstruuje swoje produkty zgodnie z zasadą integralnego bezpieczeństwa, opierającą się na następujących kryteriach: Usuwanie zagrożeń zawsze wtedy, kiedy jest to możliwe. Jeżeli jest to technicznie lub ekonomicznie niemożliwe, instalowanie odpowiednich zabezpieczeń w samych urządzeniach. Informowanie o pozostałych zagrożeniach, tak aby ułatwić podejmowanie procedur operacyjnych zapobiegających powstawaniu tych zagrożeń, szkolenie pracowników w zakresie wdrażania i stosowania tych procedur oraz stosowanie odpowiednich środków ochrony osobistej. Stosowanie materiałów poddających się recyklingowi i wprowadzanie procedur przetwarzania urządzeń i ich części składowych, tak aby po zakończeniu ich okresu użytkowania zostały one poddane odpowiednim zabiegom, przestrzegając w miarę możliwości normy środowiskowe wyznaczone przez właściwe organy. Zgodnie z powyższym, w odniesieniu do urządzenia będącego przedmiotem niniejszej instrukcji obsługi oraz/lub w jego pobliżu mają zastosowanie normy określone w rozdziale 11.2 przyszłej normy IEC Ponadto urządzenie może być obsługiwane wyłącznie przez odpowiednio przeszkolony personel pracujący pod nadzorem, zgodnie z wymogami normy EN "Eksploatacja urządzeń elektrycznych" oraz normy EN mającej zastosowanie do wszelkich prac wykonywanych przy instalacjach elektrycznych lub w ich pobliżu. Wspomniany personel powinien być w pełni zaznajomiony z instrukcjami i ostrzeżeniami zawartymi w niniejszej instrukcji obsługi oraz z innymi ogólnymi wymogami wynikającymi z obowiązujących przepisów prawnych (MIE-RAT, Ustawa 31/1995 dotycząca zapobiegania ryzyku zawodowemu, z dnia 8 listopada 1995 roku. BOE nr 269, z dnia 10 listopada, oraz jej aktualizacja zgodnie z Dekretem Królewskim R.D. 54/2003.) Spełnianie powyższych wymogów jest szczególnie ważne, gdyż prawidłowe i bezpieczne funkcjonowanie urządzenia nie zależy tylko od jego konstrukcji, lecz również od okoliczności zewnętrznych będących poza kontrolą producenta i za które ten nie ponosi odpowiedzialności. Do okoliczności tych należy to, czy: Transport i manipulowanie urządzeniem od momentu jego wyjścia z fabryki do momentu dostarczenia na teren instalacji zostały przeprowadzone prawidłowo. Pośrednie składowanie odbywało się w warunkach niewpływających na zmianę właściwości całego zespołu oraz jego podstawowych części składowych. Zapewniono warunki pracy zgodne z danymi znamionowymi urządzenia. Urządzenie było obsługiwane ściśle według instrukcji obsługi po dokładnym zapoznaniu się i zrozumieniu zasad działania i odpowiednich norm bezpieczeństwa. Prace konserwacyjne były przeprowadzane w sposób prawidłowy, z uwzględnieniem rzeczywistych warunków działania oraz warunków środowiskowych panujących w miejscu instalacji. W związku z powyższym producent nie ponosi odpowiedzialności przed żadnym sądem za żadne poważne uszkodzenia pośrednie wynikające z naruszenia gwarancji, włącznie z utratą dochodów, okresami przestoju, kosztami naprawy lub wymiany materiałów. Gwarancja Producent udziela gwarancji na wszelkie wady materiałowe i funkcjonalne niniejszego produktu na czas trwania umowy. W razie wykrycia jakiejkolwiek wady, producent będzie mógł przystąpić do naprawy lub wymiany urządzenia. Nieodpowiednie obchodzenie się z urządzeniem oraz przeprowadzanie napraw przez użytkownika będzie uważane z naruszenie gwarancji. Znaki towarowe i prawa autorskie Wszelkie nazwy znaków towarowych zawartych w niniejszym dokumencie są własnością odpowiednich właścicieli. Niniejsza instrukcja obsługi stanowi własność intelektualną producenta. W związku ze stałym rozwojem standardów i wprowadzaniem nowych rozwiązań, charakterystyka elementów wyszczególnionych w niniejszej instrukcji może ulec zmianom bez wcześniejszego uprzedzenia. Charakterystykę i dostępność materiałów należy potwierdzić w Dziale Techniczno - Handlowym Ormazabal.

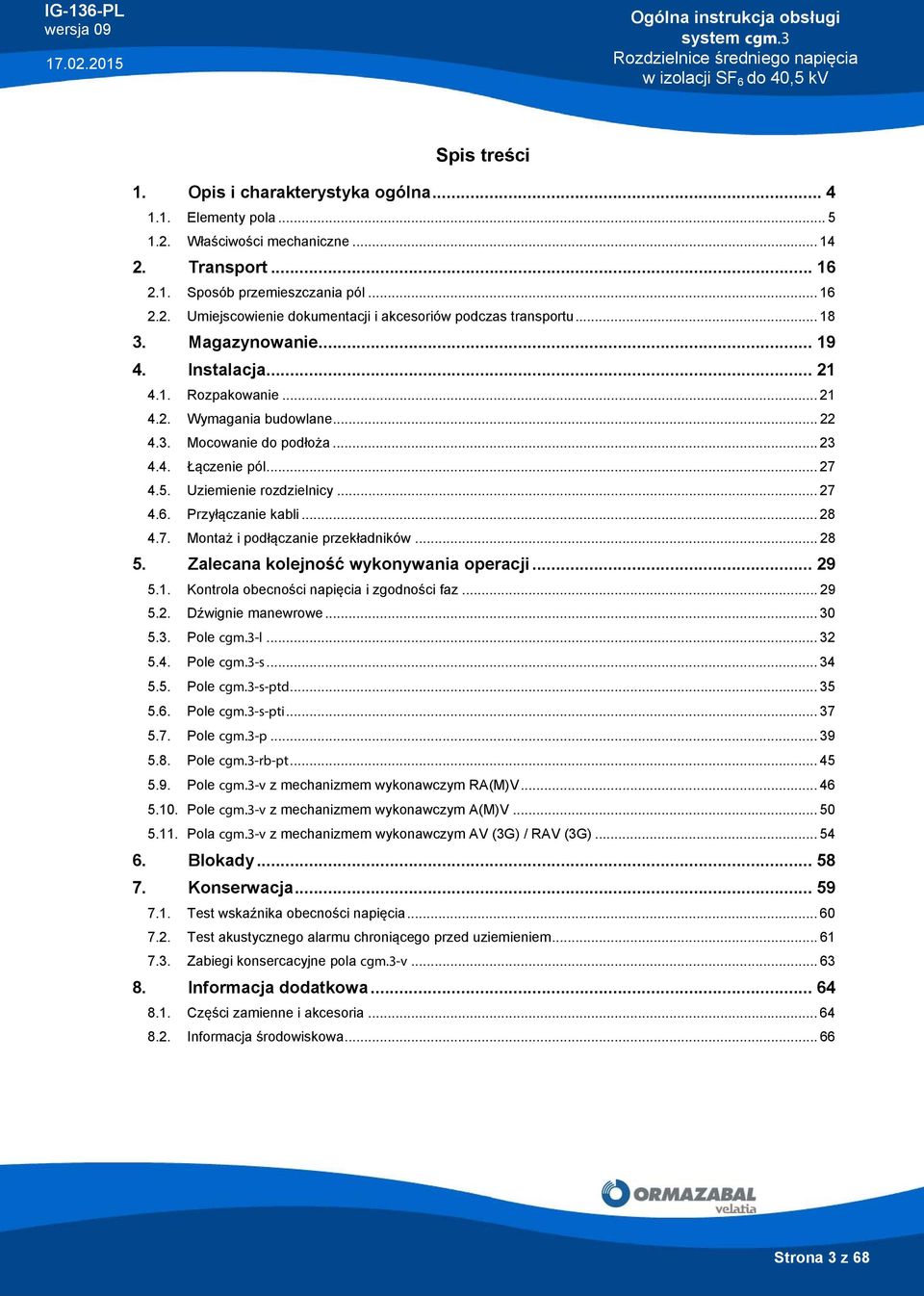

3 IG-136-PL Ogólna instrukcja obsługi Spis treści 1. Opis i charakterystyka ogólna Elementy pola Właściwości mechaniczne Transport Sposób przemieszczania pól Umiejscowienie dokumentacji i akcesoriów podczas transportu Magazynowanie Instalacja Rozpakowanie Wymagania budowlane Mocowanie do podłoża Łączenie pól Uziemienie rozdzielnicy Przyłączanie kabli Montaż i podłączanie przekładników Zalecana kolejność wykonywania operacji Kontrola obecności napięcia i zgodności faz Dźwignie manewrowe Pole cgm.3-l Pole cgm.3-s Pole cgm.3-s-ptd Pole cgm.3-s-pti Pole cgm.3-p Pole cgm.3-rb-pt Pole cgm.3-v z mechanizmem wykonawczym RA(M)V Pole cgm.3-v z mechanizmem wykonawczym A(M)V Pola cgm.3-v z mechanizmem wykonawczym AV (3G) / RAV (3G) Blokady Konserwacja Test wskaźnika obecności napięcia Test akustycznego alarmu chroniącego przed uziemieniem Zabiegi konsercacyjne pola cgm.3-v Informacja dodatkowa Części zamienne i akcesoria Informacja środowiskowa Strona 3 z 68

4 Ogólna instrukcja obsługi IG-136-PL 1. Opis i charakterystyka ogólna System cgm.3 obejmuje zestaw modułowych i kompaktowych pól w izolacji gazowej SF 6, z których można zbudować różne konfiguracje rozdzielnic wtórnego rozdziału energii w sieciach średniego napięcia (SN) do 40,5 kv. Jednostki modułowe cgm.3-l Pole liniowe (zasilające) cgm.3-s Pole sprzęgłowe [1] cgm.3-s-pt cgm.3-p Pole sprzęgłowe z uziemieniem po stronie prawej (ptd) lub po stronie lewej (pti) [1] Pole bezpiecznikowe cgm.3-v cgm.3-rb Pole wyłącznikowe Pole wzniosu szyn cgm.3-rc Pole wzniosu kabli cgm.3-m Pole pomiarowe [1] Jednostki kompaktowe cgm.3-2lp Rozdzielnice z 2 polami liniowymi i 1 polem bezpiecznikowym [1] Niniejszy system pól spełnia wymogi następujących norm: Norma IEC IEC IEC IEC IEC IEC IEC IEC / IEC Opis Postanowienia wspólne dotyczące norm na wysokonapięciową aparaturę rozdzielczą i sterowniczą. Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie znamionowe powyżej 1 kv do 52 kv włącznie. Odłączniki i uziemniki wysokiego napięcia prądu przemiennego. Rozłączniki wysokonapięciowe o napięciu znamionowym wyższym od 1 kv, lecz niższym od 52 kv. Wyłączniko-rozłączniki bezpiecznikowe prądu przemiennego. Wyłączniki wysokiego napięcia prądu przemiennego. Stopnie ochrony obudów. Układy wskazujące obecność napięcia. [1] Dostępne do 36 kv. Strona 4 z 68

5 IG-136-PL Ogólna instrukcja obsługi 1.1. Elementy pola Każde pole składa się z oddzielnych przedziałów: 1. Zbiornik SF Przedział mechanizmów wykonawczych 3. Dolna część pola: 3a. Przedział kablowy. 3b. Przedział ewakuacji gazów a 3 3a 3b 3b Ilustracja 1.2: Podstawowe elementy pól modułowych cgm.3 Ilustracja 1.1: Podstawowe elementy pól kompaktowych cgm.3 1 Zbiornik gazowy: szczelny przedział wypełniony gazem SF 6 stanowiącym medium izolacyjne, w którym znajduje się system szyn zbiorczych oraz elementy rozłącznikowe i wykonawcze. Zbiornik jest wyposażony w membranę ułatwiającą ewakuację gazu w przypadku wewnętrznego zwarcia łukowego. Ilustracja 1.4: Manometr Każdy zbiornik jest wyposażony w manometr wskazujący poziom ciśnienia gazu, który można odczytać z zewnątrz pola. Skala manometru dzieli się na trzy różne kolory: czerwony, szary i zielony. Aby zapewnić bezpieczną pracę pola, wskazówka manometru powinna znajdować się w zielonej strefie odpowiedniego pasma temperatury. Ilustracja 1.3: Zbiornik gazowy Wyposażony w blokowany kłódką łącznik wyłącznika, umożliwiający wymianę mechanizmu wykonawczego niezależnie od położenia rozłącznika izolacyjnego: zamknięty, otwarty lub uziemiony. Ilustracja 1.5: Łącznik wyłącznika 68 Strona 5 z 68

6 Ogólna instrukcja obsługi IG-136-PL Rozłącznik izolacyjny i Uziemnik: 3-pozycyjny: załączony, wyłączony i uziemiony. Obsługiwany jest za pomocą mechanizmów wykonawczych z 2 różnych stref napędu: jedna strefa odpowiadająca rozłącznikowi (przełączanie z pozycji włączony na pozycję odłączony) oraz druga strefa odpowiadająca uziemnikowi (przełączanie z pozycji odłączony na pozycję uziemiony) kabli zasilających, natomiast w przypadku pól bezpiecznikowych - sześciu zacisków uchwytów bezpiecznikowych. Elementy te stanowią mechanizmy niezależne [2], w związku z czym prędkość ich zadziałania nie zależy od prędkości ręcznego załączenia. Wyłącznik próżniowy: automatyczny wyłącznik pola cgm.3-v wykorzystujący technikę wyłączania w próżni. Manewrowanie wyłącznikiem automatycznym wykonuje się z panelu przyciskowego znajdującego się na przedniej osłonie pola. Aby załączyć go ręcznie, należy naciągnąć sprężyny przy użyciu odpowiedniej dźwigni. W polu wyłącznikowym cgm.3-v istnieją dwie możliwości zapewnienia odległości izolacyjnej: a) mechanizm wykonawczy RA(M)V. Automatyczny wyłącznik fabrycznie jest wyposażony w rozłącznik i uziemnik. b) mechanizm wykonawczy A(M)V, A(M)V (3G) lub RA(M)V (3G). Automatyczny wyłącznik fabrycznie jest wyposażony w rozłącznik izolacyjny i uziemnik. W obydwu przypadkach manewrowanie odbywa się z wykorzystaniem specjalnej dźwigni dostosowanej do typu mechanizmu wykonawczego. Pola wyłącznikowe cgm.3-v z napędem silnikowym opcjonalnie mogą być wyposażone w zabezpieczenie elektromechaniczne w postaci cewki podnapięciowej. Ma ona za zadanie automatyczne otwarcie wyłącznika pola w przypadku nagłego spadku napięcia pomocniczego o ponad 30%. UWAGA! W przypadku pól wyłączeniowych cgm.3-v z mechanizmem wykonawczym A(M)V lub RA(M)V, wyposażonych w cewkę podnapięciową, spadek napięcia pomocniczego w cewce może spowodować zablokowanie pola znajdującego się w pozycji uziemienia. Aby temu zapobiec, cewka podnapięciowa jest wyposażona w mechanizm blokady ręcznej, który zatrzymuje trzon wyzwalający przez czas, w którym mechanizm ten jest uruchomiony i pod warunkiem, że cewka nie znajduje się pod napięciem. Więcej informacji dotyczących blokady ręcznej cewki podnapięciowej lub sposobu postępowania w razie niezamierzonej blokady pola, prosimy zapoznać się z instrukcjami dotyczącymi części zamiennych i akcesoriów RA-216. [2] Dotyczy pól należących do systemu cgm.3 z wyjątkiem odłącznika pola cgm.3-v z mechanizmem wykonawczym RA(M)V. Strona 6 z 68

7 IG-136-PL Ogólna instrukcja obsługi 2 Przedział mechanizmów wykonawczych: w tym przedziale operuje się rozłącznikiem izolacyjnym lub wyłącznikiem automatycznym, w zależności od typu pola. Na pokrywie tego przedziału znajduje się schemat synoptyczny głównego obwodu SN. Wskaźniki pozycji elementów wykonawczych zostały w pełni przedstawione na schemacie synoptycznym. Elementy strefy mechanizmów wykonawczych w polach modułowych: b cgm.3-l d cgm.3-s d b a c f c Ilustracja 1.6: Schemat synoptyczny pola cgm.3-l Ilustracja 1.7: Schemat synoptyczny pola cgm.3-s cgm.3-s-ptd d cgm.3-s-pti d a b b a c c f f Ilustracja 1.8: Schemat synoptyczny pola cgm.3-s-ptd Ilustracja 1.9: Schemat synoptyczny pola cgm.3-s-pti Gdzie: a: Strefa napędu uziemnika b: Strefa napędu rozłącznika izolacyjnego (mechanizmy wykonawcze B i BM) c: Sygnalizacja pozycji wyłącznika i uziemnika d: Manetka dostępu do wałka napędowego f: Wskaźnik obecności napięcia ekor.vpis lub ekor.ivds 68 Strona 7 z 68

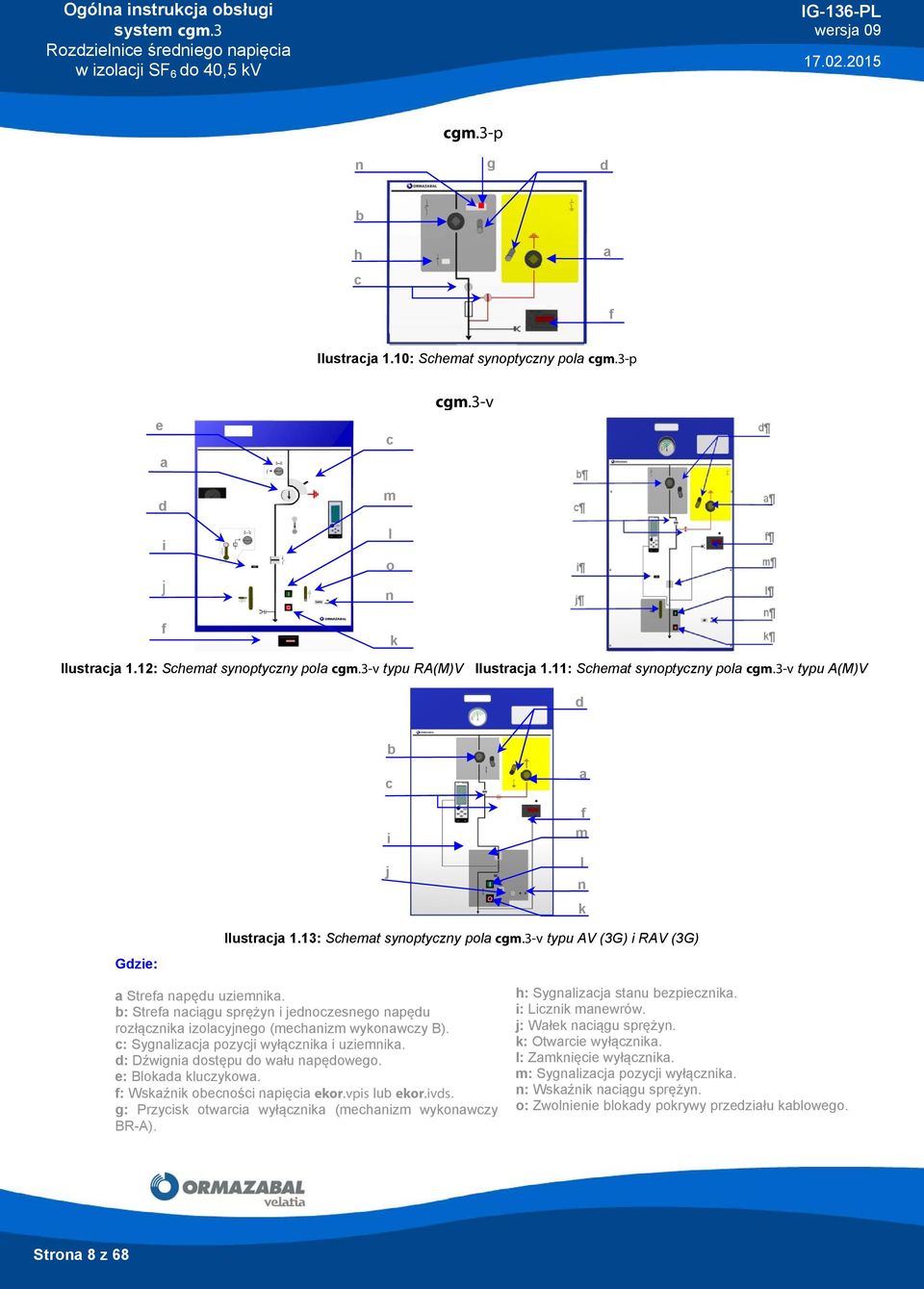

8 Ogólna instrukcja obsługi IG-136-PL n cgm.3-p g d b h c a f Ilustracja 1.10: Schemat synoptyczny pola cgm.3-p cgm.3-v e a d i j f c m l o n k Ilustracja 1.12: Schemat synoptyczny pola cgm.3-v typu RA(M)V Ilustracja 1.11: Schemat synoptyczny pola cgm.3-v typu A(M)V d b c i j a f m l n Ilustracja 1.13: Schemat synoptyczny pola cgm.3-v typu AV (3G) i RAV (3G) k Gdzie: a Strefa napędu uziemnika. b: Strefa naciągu sprężyn i jednoczesnego napędu rozłącznika izolacyjnego (mechanizm wykonawczy B). c: Sygnalizacja pozycji wyłącznika i uziemnika. d: Dźwignia dostępu do wału napędowego. e: Blokada kluczykowa. f: Wskaźnik obecności napięcia ekor.vpis lub ekor.ivds. g: Przycisk otwarcia wyłącznika (mechanizm wykonawczy BR-A). h: Sygnalizacja stanu bezpiecznika. i: Licznik manewrów. j: Wałek naciągu sprężyn. k: Otwarcie wyłącznika. l: Zamknięcie wyłącznika. m: Sygnalizacja pozycji wyłącznika. n: Wskaźnik naciągu sprężyn. o: Zwolnienie blokady pokrywy przedziału kablowego. Strona 8 z 68

9 IG-136-PL Ogólna instrukcja obsługi cgm.3-rb z uziemnikiem cgm.3-rb bez uziemnika d a c f f Ilustracja 1.15: Schemat synoptyczny pola cgm.3-rb z uziemnikiem Ilustracja 1.14: Schemat synoptyczny pola cgm.3-rb bez uziemnika cgm.3-rc cgm.3-m Ilustracja 1.16: Schemat synoptyczny pola cgm.3-rc Ilustracja 1.17: Schemat synoptyczny pola cgm.3-m Gdzie: a: Strefa napędu uziemnika. c: Sygnalizacja pozycji uziemnika. d: Dźwignia dostępu do wału napędowego. f: Wskaźnik obecności napięcia ekor.vpis lub ekor.ivds. 68 Strona 9 z 68

10 Ogólna instrukcja obsługi IG-136-PL Elementy strefy mechanizmów wykonawczych w polach kompaktowych: cgm.3-2lp b d n g a c f h Ilustracja 1.18: Schemat synoptyczny pól kompaktowych cgm.3-2lp Gdzie: a: Strefa napędu uziemnika. b: Strefa napędu wyłącznika i naciągu sprężyn (mechanizm wykonawczy BR-A). c: Sygnalizacja pozycji wyłącznika i uziemnika. d: Dźwignia dostępu do wału napędowego. f: Wskaźnik obecności napięcia ekor.vpis lub ekor.ivds. g: Przycisk otwarcia wyłącznika (mechanizm wykonawczy BR-A). h: Sygnalizacja stanu bezpiecznika. n: Wskaźnik naciągu sprężyn. 3 Dolna część pola: składa się z przedziału kablowego (3a) oraz przedziału ewakuacji gazów (3b), tak jak zostało to przedstawione na ilustracjach 1.1 i 1.2. Przedział kablowy, który znajduje się z przodu dolnej części pola, umożliwia dostęp do przyłączy kablowych od frontu i posiada pokrywę podłączoną do systemu uziemienia rozdzielnicy. Przedział ewakuacji gazów znajduje sięz tyłu dolnej części pola. W przypadku wewnętrznego zwarcia łukowego, wytworzone gazy przenoszone w dół, do tylnej części pola, w związku z czym nie stanowią zagrożenia dla osób, kabli ani pozostałej aparatury rozdzielnicy [3]. Ilustracja 1.19: Przedział kablowy [3] W przypadku pól z odpornością na łuk wewnętrzny (1 s) gazy są przekierowywane do kanału. Strona 10 z 68

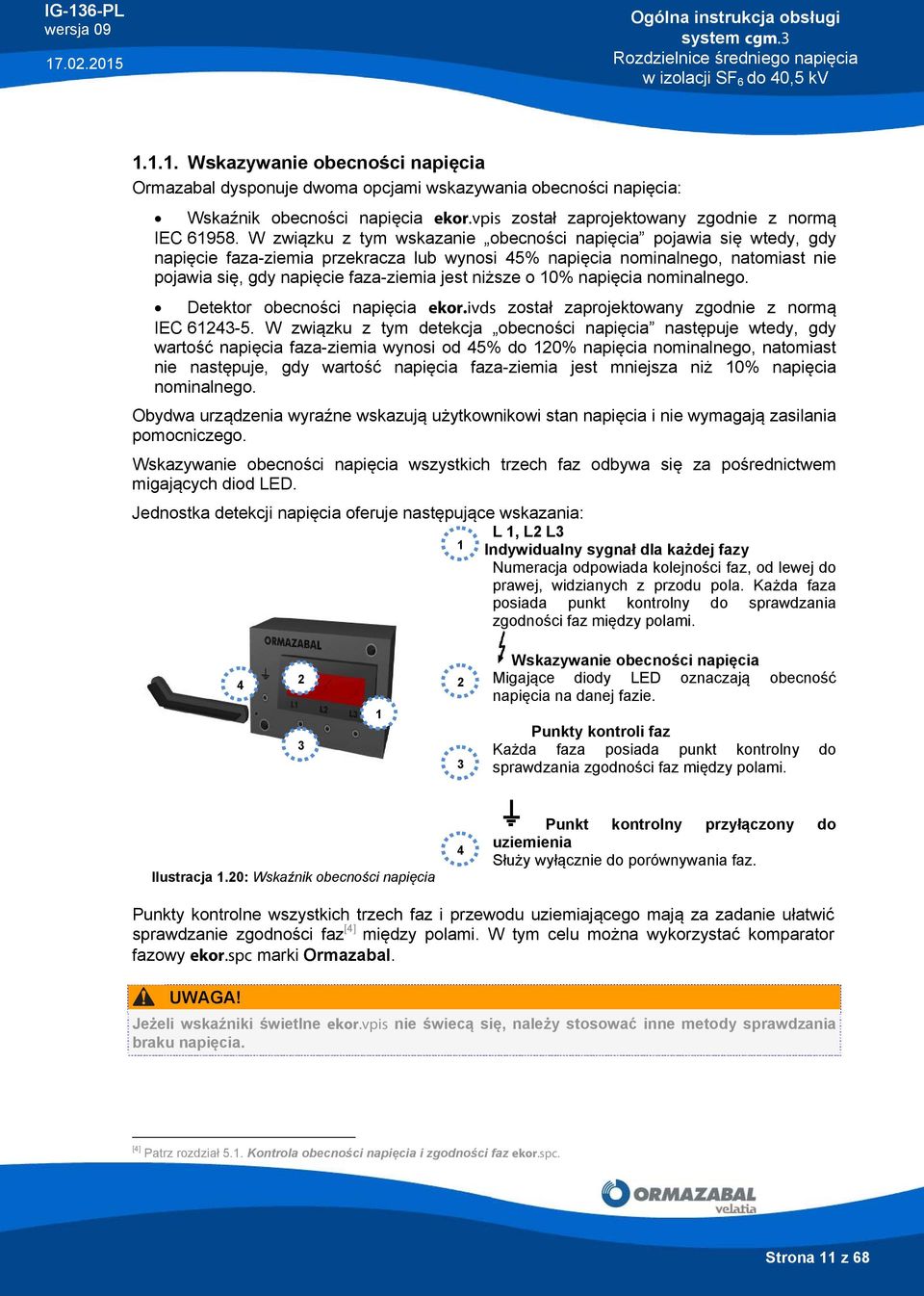

11 IG-136-PL Ogólna instrukcja obsługi Wskazywanie obecności napięcia Ormazabal dysponuje dwoma opcjami wskazywania obecności napięcia: Wskaźnik obecności napięcia ekor.vpis został zaprojektowany zgodnie z normą IEC W związku z tym wskazanie obecności napięcia pojawia się wtedy, gdy napięcie faza-ziemia przekracza lub wynosi 45% napięcia nominalnego, natomiast nie pojawia się, gdy napięcie faza-ziemia jest niższe o 10% napięcia nominalnego. Detektor obecności napięcia ekor.ivds został zaprojektowany zgodnie z normą IEC W związku z tym detekcja obecności napięcia następuje wtedy, gdy wartość napięcia faza-ziemia wynosi od 45% do 120% napięcia nominalnego, natomiast nie następuje, gdy wartość napięcia faza-ziemia jest mniejsza niż 10% napięcia nominalnego. Obydwa urządzenia wyraźne wskazują użytkownikowi stan napięcia i nie wymagają zasilania pomocniczego. Wskazywanie obecności napięcia wszystkich trzech faz odbywa się za pośrednictwem migających diod LED. Jednostka detekcji napięcia oferuje następujące wskazania: L 1, L2 L3 1 Indywidualny sygnał dla każdej fazy Numeracja odpowiada kolejności faz, od lewej do prawej, widzianych z przodu pola. Każda faza posiada punkt kontrolny do sprawdzania zgodności faz między polami Wskazywanie obecności napięcia Migające diody LED oznaczają obecność napięcia na danej fazie. Punkty kontroli faz Każda faza posiada punkt kontrolny do sprawdzania zgodności faz między polami. Ilustracja 1.20: Wskaźnik obecności napięcia 4 Punkt kontrolny przyłączony do uziemienia Służy wyłącznie do porównywania faz. Punkty kontrolne wszystkich trzech faz i przewodu uziemiającego mają za zadanie ułatwić sprawdzanie zgodności faz [4] między polami. W tym celu można wykorzystać komparator fazowy ekor.spc marki Ormazabal. UWAGA! Jeżeli wskaźniki świetlne ekor.vpis nie świecą się, należy stosować inne metody sprawdzania braku napięcia. [4] Patrz rozdział 5.1. Kontrola obecności napięcia i zgodności faz ekor.spc. 68 Strona 11 z 68

12 Ogólna instrukcja obsługi IG-136-PL ekor.sas - Alarm akustyczny chroniący przed uziemieniem Alarm akustyczny ekor.sas chroni przed uziemieniem pola znajdujące się pod napięciem, pracując we współpracy z dźwignią wałka uziemnika oraz ze wskaźnikiem obecności napięcia ekor.vpis i oferując taki sam zakres działania. Alarm uruchamia się w momencie wprowadzenia dźwigni do wału uziemnika, kiedy w kablach zasilających SN wykrywana jest obecność napięcia. W takiej sytuacji alarm dźwiękowy informuje operatora o niebezpieczeństwie powstania zwarcia w przypadku wykonania niedozwolonej operacji. UWAGA W rozdzielnicach wyposażonych we wskaźnik obecności napięcia ekor.vpis, pola liniowe systemu cgm.3 fabrycznie są wyposażone w alarm akustyczny ekor.sas, który na zamówienie może zostać dostarczony również do pozostałych pól. W rozdzielnicach wyposażonych w detektor obecności/braku napięcia ekor.ivds nie ma zainstalowanych alarmów ekor.sas (opcja niekompatybilna) ekor.sas Ilustracja 1.21: Szczegóły lokalizacji ekor.sas w polu cgm.3-l Strona 12 z 68

13 IG-136-PL Ogólna instrukcja obsługi Tabliczka znamionowa W każdym polu znajduje się tabliczka znamionowa zawierająca niektóre z poniższych danych: Ilustracja 1.22: Tabliczka znamionowa w polu cgm.3-l Nr Numer seryjny pola ( * ) Tabliczka znamionowa Typ Oznaczenie Norma Nazwa U r U p U d f r System pól Ormazabal Model pola Normy mające zastosowanie do urządzenia Nazwa urządzenia Napięcie znamionowe (kv) Napięcie wytrzymywane udarowe piorunowe (kv) Napięcie wytrzymywane o częstotliwości sieciowej (kv) Częstotliwość znamionowa (Hz) I r Prąd znamionowy (A) Instrukcja obsługi Ogólna instrukcja obsługi (IG) systemu Klasa Klasa mechanizmu wykonawczego wg. IEC (dawna IEC ) N I k / I p t k P re P me Liczba cykli wyłączeniowych obciążenia głównie czynnego Prąd krótkotrwały wytrzymywany / prąd szczytowy wytrzymywany Czas prądu krótkotrwałego wytrzymywanego Ciśnienie gazu w zbiorniku (MPa) Minimalne ciśnienie robocze gazu (MPa) SF 6 Masa cieczy izolującej (g) Rok Rok produkcji TC Klasa termiczna IAC Klasyfikacja odporności na wewnętrzne zwarcie łukowe ( * ) W razie jakichkolwiek problemów numer ten należy podać w Dziale Techniczno-Handlowym Ormazabal. 68 Strona 13 z 68

14 Ogólna instrukcja obsługi IG-136-PL 1.2. Właściwości mechaniczne Wymiary i masa poszczególnych pól systemu cgm.3 zostały przedstawione w poniższej tabeli. a h g f f Ilustracja 1.23: Wymiary cgm.3 l s s-pt p Moduł Wewnętrzne zwarcie łukowe do 20 ka - 0,5 s Wewnętrzne zwarcie łukowe [5] do 25 ka - 1 s Wewnętrzne zwarcie łukowe do 20 ka - 0,5 s Wewnętrzne zwarcie łukowe [5] do 20 ka [6] - 1 s Wewnętrzne zwarcie łukowe do 20 ka - 0,5 s Wewnętrzne zwarcie łukowe [5] do 20 ka [6] - 1 s Wewnętrzne zwarcie łukowe do 20 ka - 0,5 s Wewnętrzne zwarcie łukowe [5] do 25 ka - 1 s Szerokość (a) [mm] Głębokość (f) [mm] Wysokość (h) [mm] Wysokość przepustów (g) [mm] [1] Waga [kg] [1] Podejście dwoma kablami: 930 mm. [5] Kategoria IAC oznacza, że wszystkie przedziały pola SN są chronione przed wewnętrznym zwarciem łukowym. [6] Test przeprowadzony prądem o natężeniu 21 ka. Strona 14 z 68

15 IG-136-PL Ogólna instrukcja obsługi A(M)V RA(M)V A(M)V (3G) RA(M)V (3G) Moduł Wewnętrzne zwarcie łukowe do 20 ka - 0,5 s Wewnętrzne zwarcie łukowe [5] do 20 ka [6] - 1 s Wewnętrzne zwarcie łukowe do 20 ka - 0,5 s Wewnętrzne zwarcie łukowe do 20 ka - 0,5 s Wewnętrzne zwarcie łukowe [5] do 25 ka [6] - 1 s Szerokość (a) [mm] Głębokość (f) [mm] Wysokość (h) [mm] Wysokość przepustów (g) [mm] 600 [2] Waga [kg] rc-izq [3] rc-dch [3] rb rb-pt m [3] - 2lp Wewnętrzne zwarcie łukowe do 20 ka - 0,5 s Wewnętrzne zwarcie łukowe [5] do 25 ka - 1 s Wewnętrzne zwarcie łukowe do 20 ka - 0,5 s Wewnętrzne zwarcie łukowe [5] do 20 ka [6] - 1 s [1] [4] 1745 P. liniowe 1042 Zabezpieczenie [1] Pole dwukablowe: 930 mm. [2] Opcjonalnie istnieje moduł pola cgm.3 typu A(M)V o szerokości 595 mm. Prosimy o kontakt z Działem Techniczno-Handlowym Ormazabal. [3] Pole nie jest łukoochronne. [4] Z polami liniowymi dwukablowymi: 1090 mm. [5] Kategoria IAC oznacza, że wszystkie przedziały pola SN są odporne na działanie wewnętrznego zwarcia łukowego. [6] Test przeprowadzony prądem o natężeniu 21 ka. 68 Strona 15 z 68

16 Ogólna instrukcja obsługi IG-136-PL 2. Transport 2.1. Sposób przemieszczania pól Pola cały czas powinny znajdować się w pozycji pionowej, postawione bezpośrednio na podłożu lub na palecie, w zależności od rodzaju przeprowadzanej operacji. Zestawy składające się z maksymalnie 4 pól cgm.3 należy przemieszczać z wykorzystaniem dowolnego z poniższych środków transportu: 1. Wózek widłowy lub paletowy [5]. Ilustracja 2.1: Podnoszenie rozdzielnicy modułowej cgm.3 za pomocą wózka widłowego 2. Podnoszenie przy użyciu zawiesi przymocowanych do bocznych uchwytów transportowych, znajdujących się w górnej części pola. Operację podnoszenia należy przeprowadzić w pionie (kąt w stosunku do poziomu powinien wynosić przynajmniej 60º). Ilustracja 2.2: Podnoszenie rozdzielnicy modułowej cgm.3 za pomocą zawiesi 3. W razie niemożliwości stosowania podanych wyżej środków transportu, pola można przemieszczać na rolkach transportowych lub przesuwać po drążkach (które można wykorzystać do umieszczenia pola nad kanałem). [5] Tylna część pola powinna być zwrócona przodem do kierowcy, tak aby uniknąć uszkodzenia części przedniej. Strona 16 z 68

17 IG-136-PL Ogólna instrukcja obsługi 4. Do przemieszczania rozdzielnic składających się z 5 pól cgm.3, (moduły łączone lub kompaktowe), konieczne jest stosowanie systemów podnośnikowych (zawiesi, zawiesi belkowych itp.), z zachowaniem kąta podnoszenia od 65º do 115º, celem uniknięcia uszkodzenia pól w momencie ich podnoszenia. Ilustracja 2.3: Podnoszenie rozdzielnicy składającej się z 5 pól cgm.3 Ilustracja 2.4: Podnoszenie zestawu pól rozdzielnicy cgm.3 za pomocą wózka podnośnikowego UWAGA! W przypadku zestawów pól z przedziałem sterowniczym konieczne jest stosowanie zawiesi belkowych. Zwykłe zawiesia można stosować jedynie do przemieszczania zestawów pól wyposażonych w skrzynki sterowania o tej samej wysokości. 68 Strona 17 z 68

18 Ogólna instrukcja obsługi IG-136-PL 2.2. Umiejscowienie dokumentacji i akcesoriów podczas transportu Podczas transportu pole powinno być odpowiednio osadzone i przymocowane, tak aby zapobiec jego uszkodzeniu wskutek niezamierzonego przemieszczania się. Każde pole jest dostarczane wraz z odpowiednią dokumentacją (Ogólna Instrukcja Obsługi, schematy elektryczne itp.) oraz akcesoriami umieszczonymi w tylnej części pola, tak jak zostało to przedstawione na poniższej ilustracji: UWAGA W przypadku modeli pól z odpornością na wewnętrzne zwarcie łukowe (1 s) skrzynka z akcesoriami jest usytuowana na pokrywie górnej zbiornika. Skrzynka z dokumentacją i akcesoriami Ilustracja 2.5: Umiejscowienie dokumentacji i akcesoriów podczas transportu W zależności od modelu rozdzielnicy SN, skrzynka z akcesoriami może zawierać co następuje: Ogólna Instrukcja Obsługi IG-136 firmy Ormazabal. Dźwignia operacyjna. Dźwignia naciągu sprężyny. Zestaw do łączenia pól: - ormalink - Sprężyny. - Smar syntheso. - Taśma uziemiająca. Zestaw zaślepek końcowych. - Zestaw wykończeniowy pól. - Sznurek nylonowy. - Zaślepki plastikowe. - Pokrywa boczna. Strona 18 z 68

19 IG-136-PL Ogólna instrukcja obsługi 3. Magazynowanie W razie konieczności magazynowania rozdzielnic średniego napięcia marki Ormazabal należy je przechowywać zawsze w oryginalnym opakowaniu, na suchej powierzchni lub, w razie potrzeby, na materiale odpornym na działanie wilgoci. Po długotrwałym magazynowaniu i przed uruchomieniem rozdzielnic należy dokładnie wyczyścić wszystkie elementy izolacyjne. Obudowę należy wyczyścić czystą szmatką nie pozostawiającą włókien. 40 ºC maks. - 5 ºC min. UWAGA Dostępne są również pola o klasie do: «30 ºC w pomieszczeniu ( 40 ºC magazynowanie)». Ilustracja 3.1: Warunki magazynowania rozdzielnic średniego napięcia Przechowywać zawsze w pomieszczeniu zamkniętym, o następujących parametrach: Temperatura powietrza w otoczeniu nie może przekraczać 40 ºC a jej wartość średniodobowa nie może przekraczać 35 ºC. Temperatura powietrza w otoczeniu nie może spaść poniżej 5 ºC. Opcjonalnie możliwe jest składowanie w temperaturach do 15 ºC a nawet do 40 ºC. 68 Strona 19 z 68

20 Ogólna instrukcja obsługi IG-136-PL Rozdzielnica musi być chroniona przed bezpośrednim nasłonecznieniem. Wysokość npm nie może przekraczać 2000 m. Powietrze w otoczeniu nie może być zanieczyszczone pyłem, dymem, gazami powodującymi korozję i/lub łatwopalnymi, parą wodną lub solą. Rozdzielnice muszą być zabezpieczone przed deszczem i wilgocią, tak aby: - średnia wilgotność względna, w okresie 24 h, nie przekroczyła 95%. - średnia wartość ciśnienia pary wodnej, w okresie 24 h, nie przekroczyła 2.2 kpa. - średnia wilgotność względna, w okresie miesiąca, nie przekroczyła 90%. - średnia wartość ciśnienia pary wodnej, w okresie miesiąca, nie przekroczyła 1.8 kpa. Podczas transportu dopuszczalne są jedynie znikome wibracje od sił zewnętrznych lub ruchów sejsmicznych. O innych warunkach otoczenia należy poinformować z uprzedzeniem z uwagi na konieczność fabrycznego dostosowania urządzeń do ciśnienia atmosferycznego panującego w miejscu instalacji. W przeciwnym razie wskaźnik manometru może wskazywać błędną wartość pomimo odpowiedniej wartości ciśnienia wewnątrz urządzenia. Strona 20 z 68

21 IG-136-PL Ogólna instrukcja obsługi 4. Instalacja 4.1. Rozpakowanie Pola systemu cgm.3 są owinięte w folię plastikową. W momencie odbioru należy sprawdzić, czy dostarczone urządzenie i jego dokumentacja zgadzają się z zamówieniem. Sposób rozpakowywania: 1. Nożem przeciąć folię chroniącą pole [6]. 2. Usunąć folię. 3. Usunąć białe narożniki ochronne. 4. Odkręcić elementy mocujące podstawę do palety transportowej. 5. Usunąć paletę, przemieszczając pole SN w sposób przedstawiony w rozdziale Rozpakować skrzynkę z dokumentacją i akcesoriami, która, w zależności od modelu, znajduje się z tyłu, w dolnej części pola, lub na pokrywie górnej pola. 7. Odkleić taśmę zabezpieczającą pokrywę przedziału kablowego. 8. Usunąć zbędny materiał zgodnie z wymogami dotyczącymi ochrony środowiska naturalnego. Zaleca się przeprowadzić oględziny, celem sprawdzenia, czy podczas transportu urządzenia nie uległy uszkodzeniu. W razie stwierdzenia uszkodzeń, niezwłocznie należy się skontaktować z Działem Techniczno Handlowym Ormazabal. UWAGA! Aby zapewnić odpowiednią przewodność elektryczną uziemienia obudowy, z pokrywy przedziału kablowego należy odkleić folię. [6] Zaleca się przecinanie celofanu z tyłu pola lub na narożnikach, tak aby nie porysować powierzchni. 68 Strona 21 z 68

22 Ogólna instrukcja obsługi IG-136-PL 4.2. Wymagania budowlane Minimalne odległości od ścian, sufitu i kanału kablowego SN: b d c a UWAGA Ilustracja 4.1: Minimalne odległości instalacyjne Odległości minimalne [mm] Odległości Ściana boczna (a) 100 Sufit (b) 600 Korytarz przedni (c) 500 ( * ) Pole Ściana tylna (d) cgm.3-l / s 100 / 160 ( ** ) cgm.3-p / 2lp 0 cgm.3-v 100 / 160 ( ** ) cgm.3-m 0 cgm.3-rc / rb 100 / 160 ( ** ) ( * ) Zgodnie z przepisami dotyczącymi wysokiego napięcia (MIE-RAT 14) minimalny korytarz operacyjny powinien wynosić 1000 mm. ( ** ) Schematy łączone z modułów p i 2lp. Przedstawione w tabeli wymiary zostały określone na podstawie testów na odporność rozdzielnicy na działanie wewnętrznego zwarcia łukowego, przeprowadzonych w pomieszczeniu o wysokości 2300 mm, dla pól z izolacją gazową, zgodnie z załącznikiem A do normy IEC Przestrzeń konieczna do rozbudowania zespołu o jedno pole wynosi 250 mm, plus szerokość nowego pola [7]. [7] W razie wątpliwości, prosimy o kontakt z Działem Techniczno - Handlowym firmy Ormazabal. Strona 22 z 68

23 IG-136-PL Ogólna instrukcja obsługi 4.3. Mocowanie do podłoża Przed zamontowaniem rozdzielnicy należy odpowiednio wypoziomować podłoże, celem zniwelowania deformacji, które mogłyby utrudnić połączenie poszczególnych pól rozdzielczych. Pola można mocować bezpośrednio do podłoża lub z wykorzystaniem profilu Mocowanie do podłoża na profilu Jeżeli podłoże w stacji transformatorowej nie jest wystarczająco jednolite, zestaw pól SN zaleca się mocować na ramie ułatwiającej jego podłączenie. Profil może zostać dostarczony na zamówienie. Należy go zakotwiczyć do podłoża za pomocą śrub rozprężnych. Śruba M10 x 25 Profil 65 x 65 x 4 Podpora kotwiąca Ilustracja 4.2: Położenie pól na profilu Mocowanie za pomocą kołków rozporowych Jeżeli podłoże w stacji transformatorowej nie jest wystarczająco wypoziomowane, zestaw pól SN zaleca się mocować za pomocą kotwi zamocowanych w podłożu. Proces mocowania pól do podłoża jest następujący: 1. Wyłącznik pola ustawić w pozycji uziemienia [8]. UWAGA Pola są dostarczane z wyłącznikiem ustawionym w pozycji uziemienia. [8] Patrz rozdział 5. Sekwencja operacji niniejszej instrukcji obsługi. 68 Strona 23 z 68

24 Ogólna instrukcja obsługi IG-136-PL 2. Zdjąć pokrywę przedziału kablowego, chwytając za uchwyt pokrywy i pociągając do góry i do przodu, tak jak zostało to przedstawione na ilustracji. Ilustracja 4.3: Zdejmowanie pokrywy przedziału kablowego 3. Przymocować pierwsze pole SN do podłoża, przykręcając je śrubami w specjalnie do tego przeznaczonych punktach umieszczonych w podstawie pola. W ten sposób zapobiega się przemieszczaniu się i występowaniu drgań z powodu zwarć, ewentualnych zalań wodą stacji transformatorowej itp. Należy mieć na uwadze wymiary i ilustracje przedstawione poniżej. Ilustracja 4.4: Punkty mocowania pól cgm.3 Wymiary kotwienia [mm] f Wewnętrzne Wewnętrzne Moduł a b c d e Wewnętrzne zwarcie zwarcie g zwarcie łukowe łukowe łukowe 20 ka 0,5 s 20 ka 1 s 25 ka 1 s l s s-pt p A(M)V RA(M)V A(M)V (3G) RA(M)V (3G) rb rb-pt m ( * ) rc lp ( * ) Odległość między punktami kotwienia dla pól o szerokości 1100 mm; dla pól o szerokości 900 mm odległość 830 mm. rci 209 rcd 158 Strona 24 z 68

25 IG-136-PL Ogólna instrukcja obsługi Ilustracja 4.5: Punkty mocowania pól cgm.3 -l, -s, -s-pt, -p,-ra(m)v,-a(m)v -a(m)v (3g), -ra(m)v (3g), -rb, -rb-pt Ilustracja 4.6: Punkty mocowania pól cgm.3 -l, -s, -s-pt, -p, -ra(m)v, -a(m)v, -a(m)v(3g), -ra(m)v (3g), -rb,-rb-pt Dwukablowe g a 93 a c c f f b Ilustracja 4.7: Punkty mocowania pól cgm.3-rc b Ilustracja 4.8: Punkty mocowania pól cgm.3-m 68 Strona 25 z 68

26 Ogólna instrukcja obsługi IG-136-PL a g c f e b d Ilustracja 4.9: Punkty mocowania pól cgm.3-2lp i przepustów kablowych a g c f e b d Ilustracja 4.10: Punkty mocowania pól cgm.3-2lp dwukablowych i przepustów kablowych Po odpowiednim wypoziomowaniu, ostateczna instalacja rozdzielni SN wymaga jedynie mechanicznego i elektrycznego połączenia poszczególnych pól rozdzielczych i ich zamocowania do podłoża, tak jak zostało to przedstawione powyżej. Strona 26 z 68

27 IG-136-PL Ogólna instrukcja obsługi 4.4. Łączenie pól Operacje łączenia pól należy przeprowadzić zgodnie z wytycznymi opisanymi w dokumencie firmy Ormazabal RA-163 "Części zamienne i Akcesoria", dostarczanym wraz z zestawem materiałów do łączenia pól Uziemienie rozdzielnicy Aby połączyć główną szynę uziemiającą należy postępować jak następuje: 1. Szynę uziemiającą należy połączyć pomiędzy dwoma polami za pomocą 2 śrub M8 x 20. Dokręcić momentem 15 Nm. Narzędzia: Klucz płaski 13 mm Klucz dynamometryczny z wyjściem 13 mm Pole 1 Pole 2 Pole 3 Ilustracja 4.11: Szczegóły uziemienia rozdzielnicy 2. Końcówkę szyny uziemiającej oznaczoną symbolem należy podłączyć do głównego uziemienia stacji transformatorowej. UWAGA! Uziemienie rozdzielni stanowi podstawowy warunek bezpieczeństwa. 68 Strona 27 z 68

28 Ogólna instrukcja obsługi IG-136-PL 4.6. Przyłączanie kabli Przyłącza kablowe SN oraz wyjściowe do transformatora lub, w niektórych przypadkach, do innych pól wykonywane są za pomocą kabli. Łączenie tych kabli z odpowiednimi przepustami w polach systemu cgm.3 można wykonać za pośrednictwem głowic przyłączeniowych zwykłych (wciskanych) lub wzmocnionych (przykręcanych), typu IEC lub zgodnych z normą IEEE-386. W przedziale kablowym znajdują się przepusty przyłączeniowe zarówno dla wejść wyjść liniowych, jak i dla wyjść do transformatora. Przedział kablowy ma wymiary pozwalające na stosowanie nie tylko głowic izolowanych, ale również głowic częściowo izolowanych [9]. UWAGA! Nigdy nie należy dotykać głowic przyłączeniowych znajdujących się pod napięciem, nawet w przypadku głowic ekranowanych. Ochrona ekranowana nie chroni przed kontaktem bezpośrednim. Kiedy rozdzielnica znajduje się w trybie pracy i pozostawia się pole rezerwowe z górnymi szynami pod napięciem i bez kabli w przepustach dolnych, należy założyć zaślepki izolacyjne na przepustach (EUROMOLD) lub ustawić rozłącznik w pozycji uziemienia i zablokować go za pomocą kłódki. Poniżej przedstawiono zalecane głowice: Typ kabla Izolacja sucha Zabezpieczenie Głowica Producent Ekranowana Kątowa EUROMOLD(*) Prąd znamionowy [A] Typ 36 kv 40,5 kv Przekrój [mm 2 ] Typ Przekrój [mm 2 ] 400 M400LR M400TB P400TB M440TB P440TB ( * ) Przyłącza zalecane dla pól systemu cgm.3, Ormazabal. UWAGA Oprócz wyżej przedstawionej listy również dopuszczalne są głowice CENELEC. W przypadku innych głowic, prosimy o kontakt z Działem Techniczno Handlowym Ormazabal Montaż i podłączanie przekładników Przekładniki prądowe i napięciowe mieszczą się na szynach wspornikowych zainstalowanych w modułowym polu pomiarowym cgm.3-m Ormazabal. Rozmieszczenie i podłączenie przekładników (maksymalnie 3 przekładniki napięciowe i 3 przekładniki prądowe na pole pomiarowe) zależy od zamówionej konfiguracji rozdzielni i od typu przekładników. UWAGA Więcej informacji na temat montażu i podłączenia przekładników w polach pomiarowych cgm.3-m Ormazabal można uzyskać w instrukcji MO-082 MONTAŻ PRZEKŁADNIKÓW I SZYN ZBIORCZYCH W POLU POMIAROWYM. [9] Dla napięć 36 kv s/hd 629 zaleca się stosować głowice w pełni izolowane. Strona 28 z 68

29 IG-136-PL Ogólna instrukcja obsługi 5. Zalecana kolejność wykonywania operacji UWAGA! Przed wykonaniem jakiejkolwiek operacji pod napięciem, zaleca się sprawdzić ciśnienie gazu SF 6 na manometrze Kontrola obecności napięcia i zgodności faz Do sprawdzenia prawidłowego podłączenia kabli SN do pól zasilających należy wykorzystać komparator fazowy ekor.spc [10] Ormazabal. Najpierw należy podłączyć czerwone kable komparatora ekor.spc do odpowiednich punktów kontroli faz w jednostkach wskazujących napięcie [11], następnie podłączyć czarny kabel do punktu kontroli uziemienia. Operację tę należy przeprowadzić na wszystkich fazach: L1, L2 i L3. Ilustracja 5.1: Podłączenie ekor.spc Porównanie faz zgodnych Porównanie faz niezgodnych NIE ma wskazania na komparatorze TAK jest wskazanie na komparatorze [10] Opcjonalnie można wykorzystać inne komparatory spełniające wymogi normy IEC [11] Patrz rozdział Wskaźnik obecności napięcia w niniejszej instrukcji obsługi. 68 Strona 29 z 68

30 Ogólna instrukcja obsługi IG-136-PL 5.2. Dźwignie manewrowe UWAGA Z przyczyn bezpieczeństwa, wszelkie operacje i prace konserwacyjne przeprowadzane bezpośrednio na mechanizmach wykonawczych powinny być wykonywane BEZ wprowadzonej żadnej dźwigni napędowej. W polach systemu cgm.3 manewrowane odbywa się za pomocą 3 różnych typów dźwigni w zależności od rodzaju stosowanego mechanizmu wykonawczego Dźwignia manewrowa dla mechanizmów wykonawczych B, A(M)V, A(M)V(3G) i RA(M)V (3G) Dźwignia z systemem anti-reflex, stosowana do wykonywania operacji zamykania (I) i otwierania (O) wyłącznika / rozłącznika, bez przekraczania granic manewrowych pola średniego napięcia. Ilustracja 5.2: Dźwignia mechanizmów wykonawczych Dźwignia posiada system zapobiegający natychmiastowemu powtórnemu zadziałaniu łącznika (odbiciu). Strona 30 z 68

31 IG-136-PL Ogólna instrukcja obsługi Dźwignia manewrowa dla mechanizmów wykonawczych RA(M)V Stosowana jest do manewrowania polami cgm.3-v z wyłącznikiem automatycznym typu RA(M)V. Stanowi dźwignię z systemem anti-reflex z 2 różnymi głowicami do manewrowania rozłącznikiem - uziemnikiem znajdującym się w polu. Głowica «Czarna» służy do przejścia z pozycji włączony na pozycję odłączony lub odwrotnie. Głowica «Czerwona» służy do przejścia z pozycji odłączony na pozycję uziemiony lub odwrotnie. Czarny Czerwony Ilustracja 5.3: Napęd odłącznika Ilustracja 5.4: Napęd uziemnika Dźwignia naciągu sprężyn dla mechanizmów wykonawczych wyłączników automatycznych Dźwignia naciągu sprężyn stosowana jest do ręcznego napinania sprężyn mechanizmu napędowego wyłącznika automatycznego cgm.3-v A(M)V i RA(M)V 2 cgm.3-v AV(3G) i RAV(3G) Ilustracja 5.5: Rodzaje dźwigni naciągu sprężyn 68 Strona 31 z 68

32 Ogólna instrukcja obsługi IG-136-PL 5.3. Pole cgm.3-l Przełączenie z pozycji Uziemiony na pozycję Odłączony 1. Odwieść blokadę dostępu do gniazda napędu ze strefy żółtej do pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego uziemnika i przekręcić ją w kierunku odwrotnym do ruchu wskazówek zegara. 3. Wyciągnąć dźwignię. Blokada powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji odłączenia. Ilustracja 5.6: cgm.3-l, przełączenie z pozycji Uziemiony na pozycję Odłączony Przełączenie rozłącznika z pozycji Odłączony na pozycję Włączony 1. Przekręcić manetkę dostępu do wału napędowego ze strefy szarej do pozycji dolnej. 2. Wprowadzić dźwignię do gniazda napędu rozłącznika i przekręcić ją w kierunku zgodnym z ruchem wskazówek zegara. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji załączone. Ilustracja 5.7: cgm.3-l, przełączenie z pozycji odłączony na pozycję Strona 32 z 68

33 IG-136-PL Ogólna instrukcja obsługi Przełączenie rozłącznika z pozycji Włączony (zamknięty) na pozycję Odłączony 1. Przekręcić manetkę dostępu do wału napędowego ze strefy szarej do pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego rozłącznika i przekręcić ją w kierunku odwrotnym do ruchu wskazówek zegara. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji odłączenia. Ilustracja 5.8: cgm.3-l, przełączenie z pozycji włączony na pozycję odłączony Przełączenie z pozycji Odłączony na pozycję Uziemiony 1. Przekręcić manetkę dostępu do wału napędowego ze strefy żółtej do pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego uziemnika i przekręcić ją w kierunku zgodnym z ruchem wskazówek zegara. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji uziemienia. Ilustracja 5.9: cgm.3-l, przełączenie z pozycji odłączony na pozycję uziemiony 68 Strona 33 z 68

34 Ogólna instrukcja obsługi IG-136-PL Test kabli Aby przeprowadzić testy kabli w polach zasilania kablowego cgm.3-l, należy zamówić mechanizmy wykonawcze B / BM. Mechanizmy wykonawcze tego typu umożliwiają przeprowadzenie manewru przejścia włączonego uziemnika do odłączonego rozłącznika nawet wtedy, gdy pokrywa przedziału kablowego jest otwarta, zapobiegając przełączeniu rozłącznika na pozycję włączony, do momentu, aż pokrywa nie zostanie ponownie założona Pole cgm.3-s Włączenie rozłącznika 1. Odwieść blokadę dostępu do gniazda napędu do pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego i przekręcić ją w kierunku zgodnym z ruchem wskazówek zegara. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji załączone. Ilustracja 5.10: cgm.3-s włączenie rozłącznika Wyłączenie rozłącznika 1. Odwieść blokadę dostępu do gniazda napędu, ustawiając ją w pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego i przekręcić ją w kierunku odwrotnym do ruchu wskazówek zegara. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji odłączenia. Ilustracja 5.11: cgm.3-s wyłączenie rozłącznika Strona 34 z 68

35 IG-136-PL Ogólna instrukcja obsługi 5.5. Pole cgm.3-s-ptd Przełączenie z pozycji Uziemiony na pozycję Odłączony 1. Odwieść blokadę dostępu do gniazda napędu ze strefy żółtej do pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego uziemnika i przekręcić ją w kierunku odwrotnym do ruchu wskazówek zegara. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji odłączenia. Ilustracja 5.12: cgm.3-s-ptd, przełączenie z pozycji uziemiony na pozycję odłączony Przełączenie z pozycji Odłączony na pozycję Włączony 1. Odwieść blokadę dostępu do gniazda napędu ze strefy szarej do pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego rozłącznika i przekręcić ją w kierunku zgodnym z ruchem wskazówek zegara. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji załączone. Ilustracja 5.13: cgm.3-s-ptd, przełączenie z pozycji odłączony na pozycję włączony 68 Strona 35 z 68

36 Ogólna instrukcja obsługi IG-136-PL Przełączenie rozłącznika z pozycji Włączony na pozycję Odłączony 1. Odwieść blokadę dostępu do gniazda napędu ze strefy szarej do pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego rozłącznika i przekręcić ją w kierunku odwrotnym do ruchu wskazówek zegara. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji odłączenia. Ilustracja 5.14: cgm.3-s-ptd, przełączenie z pozycji włączony na pozycję odłączony Przełączenie z pozycji Odłączony na pozycję Uziemiony 1. Odwieść blokadę dostępu do gniazda napędu ze strefy żółtej do pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego uziemnika i przekręcić ją w kierunku zgodnym z ruchem wskazówek zegara. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji uziemienia. Ilustracja 5.15: cgm.3-s-ptd, przełączenie z pozycji odłączony na pozycję uziemiony Strona 36 z 68

37 IG-136-PL Ogólna instrukcja obsługi 5.6. Pole cgm.3-s-pti Przełączenie z pozycji Uziemiony na pozycję Odłączony 1. Odwieść blokadę dostępu do gniazda napędu ze strefy żółtej do pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego uziemnika i przekręcić ją w kierunku odwrotnym do ruchu wskazówek zegara. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji odłączenia. Ilustracja 5.16: cgm.3-s-pti, przełączenie z pozycji uziemiony na pozycję odłączony Przełączenie z pozycji Odłączony na pozycję Włączony 1. Odwieść blokadę dostępu do gniazda napędu ze strefy szarej do pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego rozłącznika i przekręcić ją w kierunku zgodnym z ruchem wskazówek zegara. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji załączone. Ilustracja 5.17: cgm.3-s-pti, przełączenie z pozycji odłączony na pozycję włączony 68 Strona 37 z 68

38 Ogólna instrukcja obsługi IG-136-PL Przełączenie rozłącznika z pozycji Włączony na pozycję Odłączony 1. Odwieść blokadę dostępu do gniazda napędu ze strefy szarej do pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego rozłącznika i przekręcić ją w kierunku odwrotnym do ruchu wskazówek zegara. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji odłączenia. Ilustracja 5.18: cgm.3-s-pti, przełączenie rozłącznika z pozycji włączony na pozycję Przełączenie z pozycji Odłączony na pozycję Uziemiony 1. Odwieść blokadę dostępu do gniazda napędu ze strefy żółtej do pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego uziemnika i przekręcić ją w kierunku zgodnym z ruchem wskazówek zegara. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji uziemienia. Ilustracja 5.19: cgm.3-s-pti, przełączenie z pozycji odłączony na pozycję uziemiony Strona 38 z 68

39 IG-136-PL Ogólna instrukcja obsługi 5.7. Pole cgm.3-p Przełączenie z pozycji Uziemiony na pozycję Odłączony 1. Odwieść blokadę dostępu do gniazda napędu, ustawiając ją w pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego uziemnika i przekręcić ją w kierunku odwrotnym do ruchu wskazówek zegara. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji odłączenia. Ilustracja 5.20: cgm.3-p, przełączenie z pozycji uziemiony na pozycję odłączony Przełączenie rozłącznika z pozycji Odłączony na pozycję Włączony (za pomocą mechanizmu wykonawczego BR-A) 1. Odwieść blokadę dostępu do gniazda napędu, ustawiając ją w pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego rozłącznika i przekręcić ją w kierunku zgodnym z ruchem wskazówek zegara. Podczas przekręcania dźwigni napinają się również sprężyny oporowe i zamyka się rozłącznik. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji załączone. Ilustracja 5.21: cgm.3-p, przełączenie z pozycji odłączony na pozycję włączony 68 Strona 39 z 68

40 Ogólna instrukcja obsługi IG-136-PL Przełączenie rozłącznika z pozycji Włączony na pozycję Odłączony 1. Otwarcie może zostać wykonane ręcznie za pomocą przycisku umieszczonego na przedniej pokrywie pola, za pośrednictwem cewki otwierającej lub w wyniku zadziałania bezpieczników. 2. Sprawdzić, czy pole znajduje się w pozycji odłączenia. Ilustracja 5.22: cgm.3-p, przełączenie z pozycji włączony na pozycję odłączony Przełączenie z pozycji Odłączony na pozycję Uziemiony 1. Odwieść blokadę dostępu do gniazda napędu, ustawiając ją w pozycji dolnej. 2. Wprowadzić dźwignię do wałka napędowego uziemnika i przekręcić ją w kierunku zgodnym z ruchem wskazówek zegara. 3. Wyciągnąć dźwignię. Manetka powraca do pozycji wyjściowej. 4. Sprawdzić, czy pole znajduje się w pozycji uziemienia. Ilustracja 5.23: cgm.3-p, przełączenie z pozycji odłączony na pozycję uziemiony Strona 40 z 68

41 IG-136-PL Ogólna instrukcja obsługi Przykłady zalecanych bezpieczników Bezpieczniki zalecane do stosowania w polach bezpiecznikowych zostały dobrane na podstawie testów i badań przeprowadzonych przez producentów. W poniższej tabeli przedstawiono zalecane kalibry bezpieczników wg. U r / P transf. : U r [kv] Moc znamionowa transformatora [kva] Sieć Pole , ,5 31, * ,3 6, ,5 31, /36 40,5 6,3 6, ,5 31, Uwagi: Ogólne warunki stosowania: bez przeciążenia, w temperaturze < 40 ºC. Wartości oznaczone ( * ) odnoszą się do bezpieczników typu SSK. Maksymalny dopuszczany poziom strat dla bezpiecznika: < 75 W. Zalecane bezpieczniki: SIBA 20/36 kv, typu HH, wybijak średni, dla pól 36 kv oraz SIBA HHD TB 40,5 kv, wybijak średni, dla pól do 40,5 kv (zgodnie z normą IEC ). W przypadku innych marek oraz w kwestii zabezpieczenia przeciążeniowego, prosimy o kontakt z Działem Techniczno Handlowym Ormazabal. Test nagrzewania zestawu rozłącznik - bezpiecznik zgodnie z IEC Prąd przechodni zgodnie z IEC : Wartości prądu przechodniegotestowane zgodnie z poniższymi parametrami: U r Bezpiecznik [kv] U r Pole [kv] ,5 40,5 I r Bezpiecznik [A] Typu SSK 80 Typu HH 63 I transfer [A] Strona 41 z 68
