Torque controlled expansion anchor for use in concrete under static or quasi-static action, seismic action performance and fire exposure M8-M20

Transkrypt

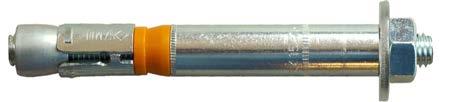

1 SMZAK Cr3+ environmental friendly HIGH-PERFORMANCE ANCHOR WITH THREADED ROD Torque controlled expansion anchor for use in concrete under static or quasi-static action, seismic action performance and fire exposure TYPE SZ-B ADVANTAGES Safety anchor ETA option 1 with a three part expansion sleeve. This allows smaller spacings and edge distances. The plastic compression ring ensures the clamping of the mounted piece to the work surface. Three different models of the highload anchor are available. M8-M20 SEISMIC Seismic C1-C2 M8-M20 FUNCTIONING Anchor Design Software Push-through installation. When installing the anchor, the cone is pulled in the sleeve. Afterwards the anchor can be dismantled with a flush result. Approved for use in seismic areas, category C1 and C2. SCHWERLASTANKER MIT GEWINDEBOLZEN Drehmoment-kontrolierter Ankerdübel mit ETA Zulassung für gerissenen Beton, seismische Anwendungen Kategorie C1 und Feuereinwirkung. VORTEILE Sicherheitsanker ETA Zulassung Option 1 mit einer dreiteiligen Spreizzone für kleinere Spalt- und Randabstände. Der Plastikring sichert eine sichere Verankerung. Drei verschiedene Varianten des Schwerlastankers verfügbar. FUNKTIONEISE Durchsteckmontage. Beim Eindrehen des Ankers, wird der Konus in die Ankerhülse gezogen und klemmt sich gegen die Bohrlochwand. Seismische Zulassung in Kategorie C1 für M16 und M20. KOTWA DO DUŻYCH OBCIĄŻEŃ Z NAKRĘTKĄ SZEŚCIOKATNĄ Kotwa rozporowa z kontrolowanym momentem dokręcenia do stosowania w betonie do przenoszenia obciążeń statycznych lub quasi-statycznych, do stosowania w warunkach sejsmicznych C1 i wwarunkach ekpozycji na ogień. ZALETY Kotwa z oceną techniczną ETA w opcji 1 z trójstrefowym elementem rozporowym. Dzięki temu możliwy montaż Dzięki elementowi kompresyjnemu zapewnione ścisłe przyleganie do powierzchni roboczej. Dostępne trzy różne typy łbów. FUNKCJONOWANIE Montaż przelotowy. Podczas montażu stożek jest wciągany do koszulki. W razie potrzeby kotwa może być zdemontowana. Zaaprobowana do stosowania w strefie sejsmicznej C1 i C2. INSTALLATION SCHEME - SCHEMAT MONTAŻU

2 INFO INFO d l d f t fix d l d f t fix [Nm] [Nm] l s tfix d s Carton box packing - Kartonpackung - Pudeło kartonowe h ef 6x67 SMZAK Z x77 SMZAK Z x97 SMZAK Z x117 SMZAK Z x167 SMZAK Z x80 SMZAK Z x90 SMZAK Z x110 SMZAK Z x130 SMZAK Z x180 SMZAK Z x96 SMZAK Z x111 SMZAK Z x121 SMZAK Z x141 SMZAK Z x191 SMZAK Z x112 SMZAK Z x122 SMZAK Z x132 SMZAK Z x152 SMZAK Z x182 SMZAK Z x212 SMZAK Z x137 SMZAK Z x152 SMZAK Z x157 SMZAK Z x182 SMZAK Z x187 SMZAK Z x202 SMZAK Z x237 SMZAK Z x181 SMZAK Z x201 SMZAK Z x231 SMZAK Z x271 SMZAK Z

3 LOADS - LASTEN - OBCIĄŻENIA Recommended loads for a single anchor. 1) Empfohlene Lasten für einen einzelnen Anker. Zalecane obciążenie na jedną kotwę. Uwzgledniono częsciowy współczynnik bezpieczeństwa. Type SZ-B M 6 M 8 M 10 M12 M16 M 16 (long version) M20 Embedment depth / Verankerungstiefe / Głębokość kotwienia h ef Min. spacing / Min. Abstand / Minimalna odległość pomiędzy kotwami Critical spacing / Kritischer Abstand / Krytyczna odlegość pomiedzy kotwami Min. thickness of concrete member / Min. Betondicke / Minimalna grubość elementu betonowego Min. edge distance / Min. Randabstand / Minimalna odległośc krawędziowa Critical edge distance / Kritischer Randabstand / Krytyczna odległość krawędziowa s min 50/80 60/100 70/120 80/ / / /300 s cr,n C min 50/100 60/120 70/175 80/ / / /540 C cr,n , ,5 187,5 Tension load / Zuglast / Obciążenie wyrywające Uncracked concrete / Ungerissener Beton / Betonie niezarysowanym Concrete / Beton / Beton C20/25 [kn] 7,6 9,5 14,3 17, ,6 33,5 Concrete / Beton / Beton C25/30 [kn] 7,6 10,5 15,7 18,9 26,4 32,6 36,9 Concrete / Beton / Beton C30/37 [kn] 7,6 11,6 17, ,3 36,1 40,9 Concrete / Beton / Beton C40/50 [kn] 7,6 13,4 20,1 24,2 33,8 41,7 47,3 Concrete / Beton / Beton C50/60 [kn] 7,6 13,8 21,9 26,6 37,2 45,9 52 Cracked concrete / Gerissener Beton / Beton zarysowany Concrete / Beton / Beton C20/25 [kn] 2,4 5,7 7,6 12,3 17,1 21,1 24 Concrete / Beton / Beton C25/30 [kn] 2,6 6,3 8,4 13,5 18,9 23,3 26,4 Concrete / Beton / Beton C30/37 [kn] 2,9 7 9, ,9 25,8 29,2 Concrete / Beton / Beton C40/50 [kn] 3,4 8,1 10,7 17,3 24,2 29,8 33,8 Concrete / Beton / Beton C50/60 [kn] 3,7 8,9 11, ,6 32,8 37,1 Shear load / Querlast / Obciążenie ścinające 2) Concrete / Beton / Beton C20/25 [kn] 9,1 14,3 20,5 / 20,6 24,5/ 34,3 34,3 / 48,0 42,3 / 52,0 47,9 / 67,1 Concrete / Beton / Beton > C20/25 [kn] 9,1 14,3 20,6 27,0 / 36,0 37,7 / 52,0 46,5 / 52,0 52,7 / 69,7 Approved bending moments/ Zugelassener Biegemoment / Dopuszczalny moment zginający [Nm] 6,9 17,1 34,3 60,0 152,0 152,0 296,6 1) Load figures are based on ETA and include the resistances partial safety factors as per approvals and a partial safety factor on the action of γf= 1.4. Load figures apply for a rebar spacing s 15 cm or alternatively for a rebar spacing s 10 cm in combination with a rebar diameter of ds 10 mm. 3) Shear load figures are valid for cracked and non-cracked concrete C20/25-C50/60 and apply for an anchor without influence of a concrete edge. For shear loads close to an edge (c 10 x h ef ), concrete edge failure has to be checked as per ETAG, Annex C, Design Method A. TENSION RESISTANCE CAPACITY UNDER FIRE EXPOSURE FOR CONCRETE C20/25-C50/60 SPANNUNGIDERSTANDSKAPAZITÄT UNTER BRANDBEANSPRUCHUNG IN BETON C20/25-C50/60 WYTRZYMAŁOŚĆC NA OBCIĄŻENIA WYRYWAJĄCE W WARUNKACH EKSPOZYCJI NA OGIEŃ W BETONIE C20/25 - C50/60 M 6 M 8 M 10 M12 M16 M 16 (long version) F 30 [min] 1,00 1,90 4,00 6,30 8,80 8,80 15,90 F 60 [min] 0,80 1,50 3,20 4,60 8,60 8,60 13,50 F 90 [min] 0,60 1,00 2,10 3,00 5,00 5,00 7,70 F 120 [min] 0,40 0,80 1,50 2,00 3,10 3,10 4,90 M20 171

4 SMZAK HIGH-PERFORMANCE ANCHOR WITH THREADED ROD Torque controlled expansion anchor for use in concrete under static or quasi-static action, seismic action performance and fire exposure TYPE SZ-B ADVANTAGES Safety anchor ETA option 1 with a three part expansion sleeve. This allows smaller spacings and edge distances. The plastic compression ring ensures the clamping of the mounted piece to the work surface. Three different models of the highload anchor are available. M8-M16 M8-M20 SEISMIC Seismic C1-C2 M8-M16 FUNCTIONING Anchor Design Software Push-through installation. When installing the anchor, the cone is pulled in the sleeve. Afterwards the anchor can be dismantled with a flush result. Approved for use in seismic areas, category C1 and C2. SCHWERLASTANKER MIT GEWINDEBOLZEN Drehmoment-kontrolierter Ankerdübel mit ETA Zulassung für gerissenen Beton, seismische Anwendungen Kategorie C1 und Feuereinwirkung. VORTEILE Sicherheitsanker ETA Zulassung Option 1 mit einer dreiteiligen Spreizzone für kleinere Spalt- und Randabstände. Der Plastikring sichert eine sichere Verankerung. Drei verschiedene Varianten des Schwerlastankers verfügbar. FUNKTIONEISE Durchsteckmontage. Beim Eindrehen des Ankers, wird der Konus in die Ankerhülse gezogen und klemmt sich gegen die Bohrlochwand. Seismische Zulassung in Kategorie C1 für M16 und M20. KOTWA DO DUŻYCH OBCIĄŻEŃ Z NAKRĘTKĄ SZEŚCIOKATNĄ Kotwa rozporowa z kontrolowanym momentem dokręcenia do stosowania w betonie do przenoszenia obciążeń statycznych lub quasi-statycznych, do stosowania w warunkach sejsmicznych C1 i w warunkach ekpozycji na ogień. ZALETY FUNKCJONOWANIE Kotwa z oceną techniczną ETA w opcji 1 z trójstrefowym elementem rozporowym. Dzięki temu możliwy montaż Dzięki elementowi kompresyjnemu zapewnione ścisłe przyleganie do powierzchni roboczej. Dostępne trzy różne typy łbów. Montaż przelotowy. Podczas montażu stożek jest wciągany do koszulki. W razie potrzeby kotwa może być zdemontowana. Zaaprobowana do stosowania w strefie sejsmicznej C1 i C2. INSTALLATION SCHEME - SCHEMAT MONTAŻU

5 INFO d l d f [Nm] t fix l s tfix d s h ef Carton box packing - Kartonpackung - Pudeło kartonowe 8x79 SMZAK A x89 SMZAK A x109 SMZAK A x129 SMZAK A x179 SMZAK A x95 SMZAK A x110 SMZAK A x120 SMZAK A x140 SMZAK A x190 SMZAK A x112 SMZAK A x122 SMZAK A x131 SMZAK A x151 SMZAK A x182 SMZAK A x212 SMZAK A x137 SMZAK A x157 SMZAK A x187 SMZAK A x237 SMZAK A

6 LOADS - LASTEN - OBCIĄŻENIA Recommended loads for a single anchor. 1) Empfohlene Lasten für einen einzelnen Anker. Zalecane obciążenie na jedną kotwę. Uwzgledniono częsciowy współczynnik bezpieczeństwa. Type SZ-B M 8 M 10 M12 M16 Embedment depth / Verankerungstiefe / Głębokość kotwienia h ef Min. spacing / Min. Abstand / Minimalna odległość pomiędzy kotwami s min 70/100 85/ / /180 Critical spacing / kritischer Abstand / Krytyczna odlegość pomiedzy kotwami s cr,n Min. thickness of concrete member / Min. Betondicke / Minimalna grubość elementu betonowego Min. edge distance / Min. Randabstand / Minimalna odległośc krawędziowa C min 75/135 85/ / /180 Critical edge distance / Kritischer Randabstand / Krytyczna odległość krawędziowa C cr,n , Tension load / Zuglast / Obciążenie wyrywające Uncracked concrete / Ungerissener Beton / Betonie niezarysowanym Concrete / Beton / Beton C20/25 [kn] 7,6 11,9 16,7 24 Concrete / Beton / Beton C25/30 [kn] 8,4 13,1 18,3 26,4 Concrete / Beton / Beton C30/37 [kn] 9,3 14,5 20,3 29,3 Concrete / Beton / Beton C40/50 [kn] 10,7 16,8 23,5 33,8 Concrete / Beton / Beton C50/60 [kn] 11,8 18,5 25,8 37,2 Cracked concrete / Gerissener Beton / Beton zarysowany Concrete / Beton / Beton C20/25 [kn] 4,3 7,6 12,3 17,1 Concrete / Beton / Beton C25/30 [kn] 4,7 8,4 13,5 18,9 Concrete / Beton / Beton C30/37 [kn] 5,2 9, ,9 Concrete / Beton / Beton C40/50 [kn] 6 10,7 17,3 24,2 Concrete / Beton / Beton C50/60 [kn] 6,6 11, ,6 Shear load / Querlast / Obciążenie ścinające Uncracked concrete / Ungerissener Beton / Betonie niezarysowanym Concrete / Beton / Beton C20/25 [kn] 13,7 21,1 34,3 48 Concrete / Beton / Beton > C20/25 [kn] 13,7 21,1 35,4 52,6 Cracked concrete / Gerissener Beton / Beton zarysowany Concrete / Beton / Beton C20/25 [kn] 13,7 20,5 24,5 34,3 Concrete / Beton / Beton > C20/25 [kn] 13,7 21, ,7 Approved bending moments/ Zugelassener Biegemoment / Dopuszczalny moment zginający [Nm] 14,9 29,7 52,6 132,6 1) Load figures are based on ETA and include the resistances partial safety factors as per approvals and a partial safety factor on the action of γf= 1.4. Load figures apply for a rebar spacing s 15 cm or alternatively for a rebar spacing s 10 cm in combination with a rebar diameter of ds 10 mm. TENSION RESISTANCE CAPACITY UNDER FIRE EXPOSURE FOR CONCRETE C20/25-C50/60 SPANNUNGIDERSTANDSKAPAZITÄT UNTER BRANDBEANSPRUCHUNG IN BETON C20/25-C50/60 WYTRZYMAŁOŚĆC NA OBCIĄŻENIA WYRYWAJĄCE W WARUNKACH EKSPOZYCJI NA OGIEŃ W BETONIE C20/25 - C50/60 M 8 M 10 M12 M16 F 30 [min] 2,30 4,00 6,40 9,00 F 60 [min] 2,30 4,00 6,40 9,00 F 90 [min] 2,30 4,00 6,40 9,00 F 120 [min] 1,80 2,80 4,10 7,20 174
