1 Bądź rozsądny, wybierz SMART.

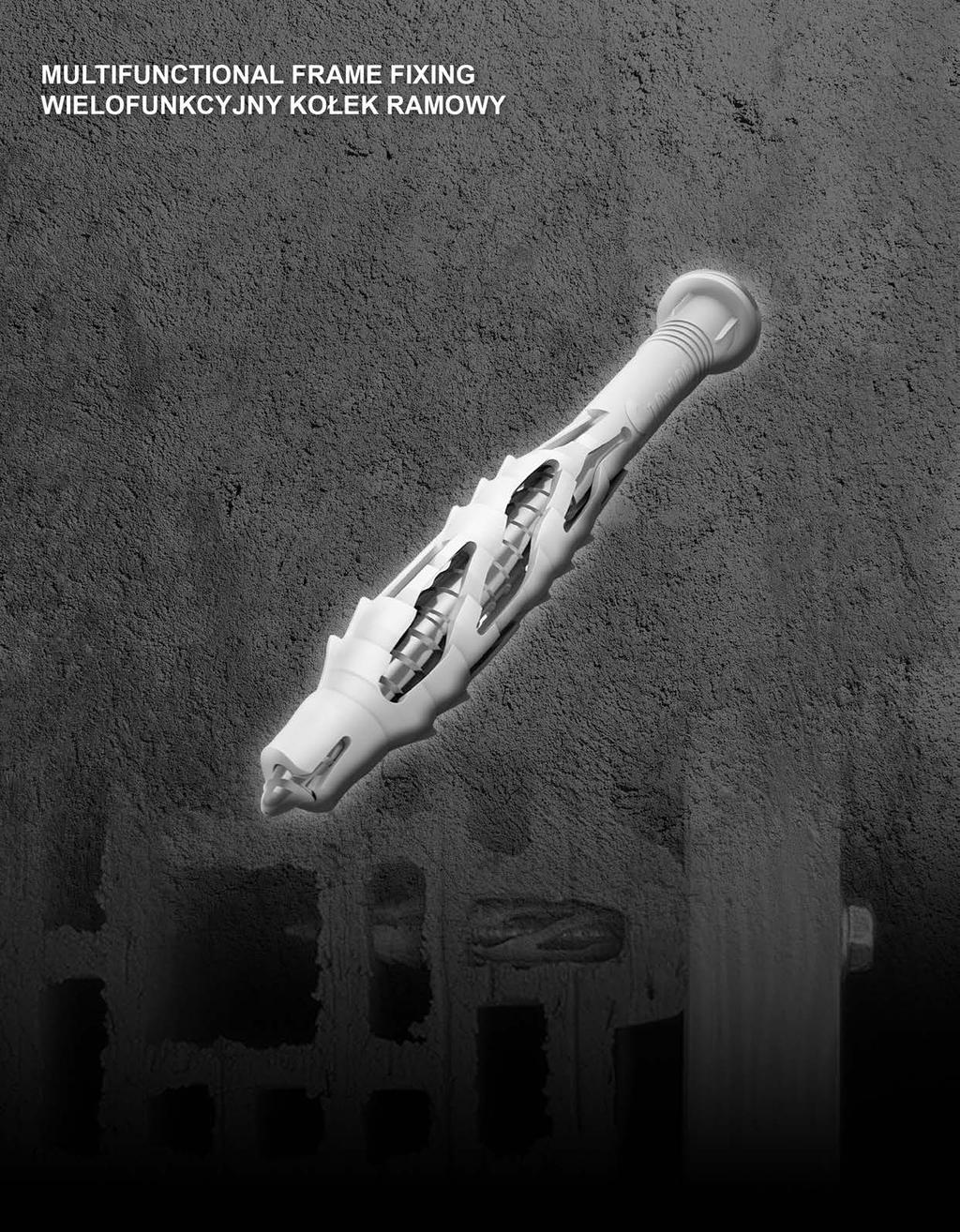

2 MULTIFUNCTIONAL FRAME FIXING WIELOFUNKCYJNY KOŁEK RAMOWY Cl Br Halogen Free R90 CHARACTERISTICS Available with countersunk head TX 40 and with hex-head screw with pressed-on washer and TX 40 recess. Hardened screws for excellent strength. The SMART frame anchor is made of halogen free PA6. Easy handling thanks to anchorage depth of 70 mm in all materials with all product lenghts. The special design enables the SMART frame fixing to anchor securely in all building materials with high pull-out values. Screw available in zinc plated or hot dipped galvanized steel or stainless steel A4. Other treatments upon request. CHARAKTERYSTYKA Kołek dostępny z łbem stożkowym z nacięciem TX40 jak również z łbem ze śrubą sześciokątną ze zintegrowaną podkładką i gniazdem TX40. Utwardzane śruby zapewniją wysokie nośności. Koszulki kołków SMART są wykonane z nylonu PA6 bez zawartości halogenu. Łatwe osadzanie dzięki głębokości zakotwienia 70 mm we wszystkich materiałach i wszystkich rozmiarach. Specjalna konstrukcja koszulki kołka ramowego SMART umożliwia bezpieczne zakotwienie we wszysstkich materiałach i uzyskanie wysokich nośności. Śruby są dostępne w wykończeniu ocynku galwanicznego lub ogniowego jak również w stali nierdzewnej A4. Inne wersje na zapytanie. BASE MATERIALS - MOŻNA STOSOWAĆ W PODŁOŻACH INSTALLATION EXAMPLE - PRZYKŁAD INSTALACJI Anchors can be used in concrete, solid masonry, hollow concrete, perforated bricks, hollow masonry and aerated concrete. Kołek może być stosowany w podłożach betonowych, z cegły pełnej, w pustakach betonowych, w pustakach ceramicznych, cegle dziurawce i betonie komórkowym. INSTALLATION - MONTAŻ PRODUCT VIDEO - FILM INFORMACYJNY The multifunctional frame anchor expands in solid building materials (1) and forms a knot in hollow substrates (2). Rozprężenie kołka wielofunkcyjnego w materiałach pełnych (1) i materiałach drążonych (2).

3 INFO d l d 0 t d d s l s h ef t fix l s [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] * * * * d = d 0 d s h ef t d l S SW 13 t fix *) Do not belong to ETA approval. - Ten rozmiar nie jest objęty aprobatą ETA. FRAME PLUG WITH COUNTERSUNK HEAD AND T-DRIVE SCREW KOŁEK RAMOWY ZE ŚRUBĄ Z ŁBEM STOŻKOWYM I GNIAZDEM T TYP RPT Pakowanie Carton box w packing pudełkach - Boîte kartonowych carton Pakowanie w pudełka z okienkiem 8x80 SMRPT NZN x100 SMRPT NZN Pakowanie w pudełkach kartonowych 8x120 SMRPT NZN x140 SMRPT NZN x80 SMRPT NZN x100 SMRPT NZN x120 SMRPT NZN x140 SMRPT NZN x160 SMRPT NZN Boîte à fenêtre 10x80 SMRPTE10080 NZN x100 SMRPTE10100 NZN Boîte carton

4 FRAME PLUG WITH COUNTERSUNK HEAD AND POZIDRIV SCREW KOŁEK RAMOWY ZE ŚRUBĄ Z ŁBEM STOŻKOWYM I GNIAZDEM POZIDRIVE TYP RP Pakowanie Carton box w pudełkach packing - kartonowych Boîte carton Pakowanie Window box w pudełka packing z okienkiem - Boîte à fenêtre 10x80 SM0RP NZN x100 SM0RP NZN x120 SM0RP NZN x140 SM0RP NZN x100 SM0RPE10100 NZN x120 SM0RPE10120 NZN x140 SM0RPE10140 NZN x160 SM0RPE10160 NZN x160 SM0RP NZN FRAME PLUG WITH COUNTERSUNK HEAD AND HEX SCREW WITH PRESSED-ON WASHER KOŁEK RAMOWY Z KOSZULKĄ O STOŻKOWYM KOŁNIERZU I ŚRUBĄ Z ŁBEM SZEŚCIOKĄTNYM I TX ZE ZINTEGROWANĄ PODKŁADKĄ TYP RPF Carton box box packing packing - - Boîte carton Pakowanie w pudełkach kartonowych Window Pakowanie box w pudełka packing z - okienkiem Boîte à fenêtre 10x80 SMRPF NZN x100 SMRPF NZN x120 SMRPF NZN x140 SMRPF NZN x160 SMRPF NZN x180 SMRPF NZN x200 SMRPF NZN x80 SMRPFE10080 NZN x100 SMRPFE10100 NZN x120 SMRPFE10120 NZN x140 SMRPFE10140 NZN x160 SMRPFE10160 NZN x180 SMRPFE10180 NZN x200 SMRPFE10200 NZN x230 SMRPF NZN

5 FRAME PLUG WITH COUNTERSUNK HEAD AND HEX SCREW KOŁEK RAMOWY Z KOSZULKĄ O STOŻKOWYM KOŁNIERZU I ŚRUBĄ Z ŁBEM SZEŚCIOKĄTNYM TYP RPZ Pakowanie Carton box w pudełkach packing - kartonowych Boîte carton Pakowanie Window box w pudełka packing z - okienkiem Boîte à fenêtre 10x80 SMRPZ NZN x100 SMRPZ NZN x120 SMRPZ NZN x140 SMRPZ NZN x100 SMRPZE10100 NZN x120 SMRPZE10120 NZN x140 SMRPZE10140 NZN x160 SMRPZE10160 NZN x160 SMRPZ NZN x180 SMRPZ NZN x200 SMRPZ NZN x230 SMRPZ NZN FRAME PLUG WITH CYLINDER HEAD AND HEX SCREW WITH PRESSED-ON WASHER KOŁEK RAMOWY Z KOSZULKĄ Z KOŁNIERZEM PŁASKIM I ŚRUBĄ Z ŁBEM SZEŚCIOKĄTNYM I TX ZE ZINTEGROWANĄ PODKŁADKĄ TYP RPC Pakowanie Carton box w packing pudełkach - Boîte kartonowych carton Pakowanie Window box w packing pudełka - Boîte z okienkiem à fenêtre Pakowanie Carton box packing w pudełkach - Boîte kartonowych carton 10x100 10x80 SMRPC SMRPC NZN x120 10x100 SMRPC SMRPC NZN x140 10x120 SMRPC SMRPC NZN x160 10x140 SMRPC SMRPC NZN x160 SMRPC NZN x100 10x80 SMRPCE10080 SMRPCE10100 NZN x100 10x120 SMRPCE10100 SMRPCE10120 NZN x120 10x140 SMRPCE10120 SMRPCE10140 NZN x140 10x160 SMRPCE10140 SMRPCE10160 NZN x160 SMRPCE10160 NZN x80 SMRPC NA x100 SMRPC NA x120 SMRPC NA x140 SMRPC NA x160 SMRPC NA

6 LOADS - OBCIĄŻENIA Recommended loads for a single anchor. 1) Obciążenia zalecane dla pojedynczego kołka. 1) Typ RPC ø 10 Diameter screw / średnica śruby ø [mm] 7,0 CE 1488 / 14 pgb-polska sp. z.o.o. Use category A - Kategoria użytkowa A Concrete / Beton 2) C20/25 [kn] 4,0 Min. spacing / minimalny dozwolony rozstaw kotew dla betonu min. C12/15 / C16/20 s min [mm] 112 / 80 Min. edge distance / Minimalna dozwolona odległość krawędziowa dla betonu min. C12/15 / C16/20 C min [mm] 140 / 100 Min. thickness of base material / Minimalna grubość elementu betonowego h min Cracked concrete / Beton zarysowany C12/15 [kn] 0, CPR-0230/Z SMART frame anchors ETA-10/0392 ETAG / 10mm European Technical Approval For use in concrete and solid or perforated masonry and AAC for non-structural applications. Use categories a, b, c and d. Cracked concrete / Beton zarysowany C16/20 [kn] 1,00 s min Use category B - Kategoria użytkowa B Min. spacing / Minimalny dozwolony rozstaw kotew s min [mm] 250 Min. edge distance / Minimalna dozwolona odległość krawędziowa C min Min. thickness of base material / Minimalna grubośc podłoża h min [mm] 115 Solid brick / Cegła pełna Mz 20-2,0, EN [kn] 1,60 h s min C min C min Use category C - Kategoria użytkowa C Min. spacing / Minimalny dozwolony rozstaw kotew s min [mm] 250 Min. edge distance / Minimalna dozwolona odległość krawędziowa C min Min. thickness of base material / Minimalna grubośc podłoża h min [mm] 115 Vertical perforated brick / Ceramika drążona (pustaki) typu 1 Hlz, EN [kn] 0,50 Vertical perforated brick / Ceramika drążona (pustaki) typu 2 Porotherm 25 [kn] 0,30 Vertical perforated brick / Ceramika drążona (pustaki) typu 3 EN [kn] 0,36 A B Use category D - Kategoria użytkowa D Min. spacing / Minimalny dozwolony rozstaw kotew s min [mm] 250 Min. edge distance / Minimalna dozwolona odległość krawędziowa C min Min. thickness of base material / Minimalna grubośc podłoża h min Aerated Autoclaved Concrete / Gazobeton autoklawizowany AAC2 AAC 2 [kn] 0,20 Aerated Autoclaved Concrete / Gazobeton autoklawizowany AAC7 AAC 7 [kn] 0,60 C D 1) According to / zgodnie z ETA-10/0392. Including partial safety factors γ Mc and γ F / zawiera częściowe współczynniki bezpieczeństwa γmc and γf. 2) Not part of ETA- according to test report / 2) Nie uwzględnione w ETA- zgodnie z wynikami z testów n LOK /12/R080SK. SHARPWARE hollow brick drill / wiertła do ceramiki: Rotation drilling only (no percussion!) / W ceramice należy wiercić wyłącznie rotacyjnie (bez udaru!) Cuts the hollow brick instead of destroying it / Wiertła do ceramiki wiercą otwór zamiast niszczyć podłoże Perfect drill hole / Otrzymujemy perfekcyjnie wywiercony otwór High anchor resistance / Dzięki temu uzyskujemy wysoką nośność zakotwienia Typ PS761 pgb-europe nv centrum logistyczne Gontrode Heirweg Melle, Belgium T: +32 (0) F: +32 (0) info@pgb-europe.com pgb-polska polska z o.o. zakład produkcyjny ul. Fryderyka Wilhelma Redena Zabrze, Poland T: +48 (32) F: +48 (32) biuro@pgb-polska.com
